1 BECK-O-TRONIC 4 Provedení: Centronic cs Návod na montáž a obsluhu Řídicí jednotka vrat Důležité informace pro: montéry / elektrikáře / uživatele Prosíme o předání odpovídajícím osobám! Tento návod má být uchováván uživatelem. Becker-Antriebe GmbH Friedrich-Ebert-Straße Sinn/Germany

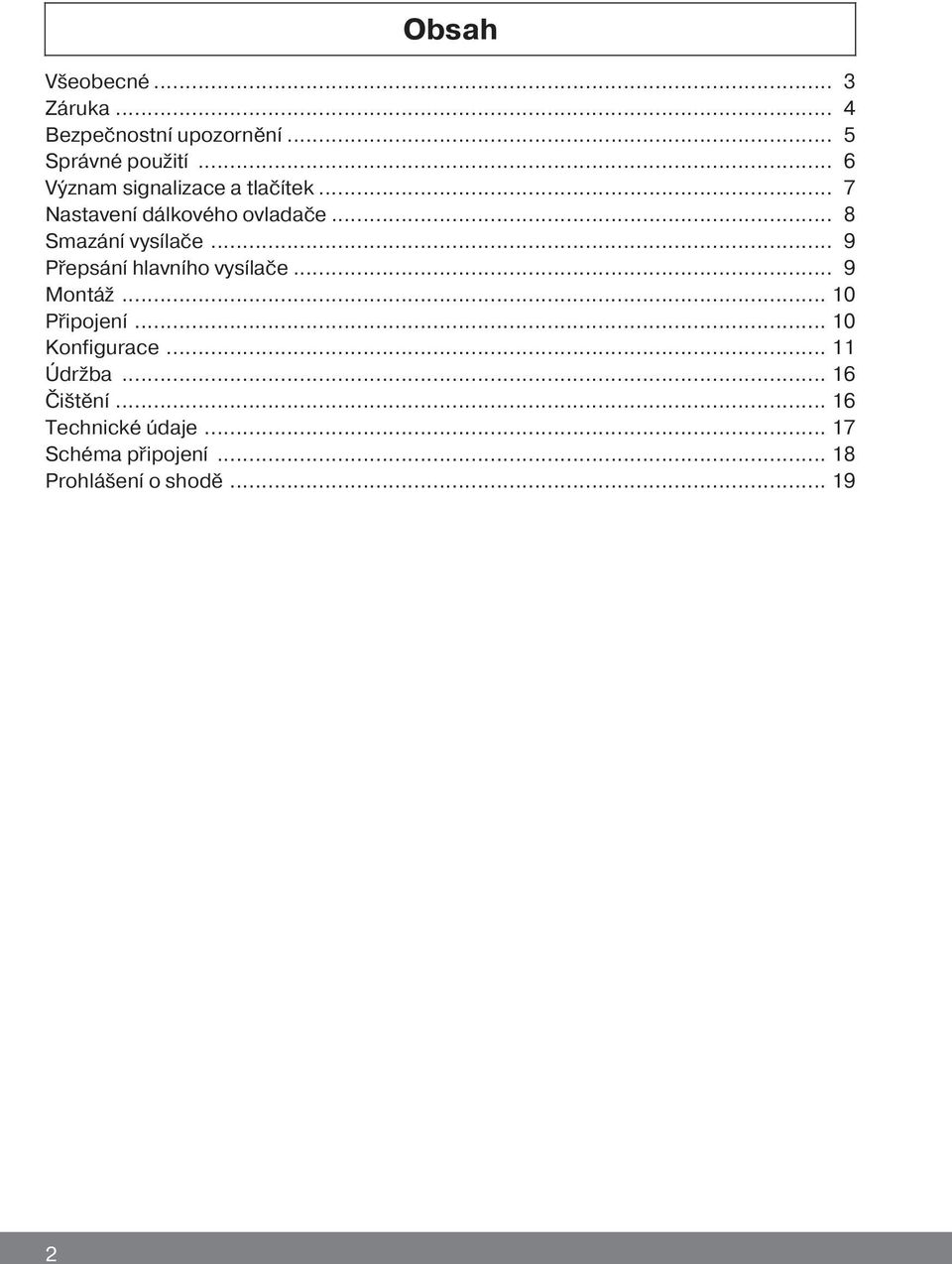

2 Obsah Obsah... 3 Všeobecné... 3 Záruka... 4 Bezpečnostní upozornění... 5 Správné použití... 6 Význam signalizace a tlačítek... 7 Nastavení dálkového ovladače... 8 Smazání vysílače... 9 Přepsání hlavního vysílače... 9 Montáž Připojení Konfigurace Údržba Čištění Technické údaje Schéma připojení Prohlášení o shodě

3 Obsah Všeobecné Tato řídicí jednotka je kvalitní výrobek s mnoha charakteristickými výkonnostními znaky a výhodami: snadné a pohodlné připojení jednoduchá manipulace s vysokou flexibilitou automatické rozeznání koncové polohy definovaná tlačítka pro OTEVŘENÍ, STOP a ZAVŘENÍ také na ručním vysílači modulový systém díky zásuvnému rádiovému přijímači a vyhodnocovači Design s jednoznačným zobrazením provozního stavu a chybových hlášení Optickou spínací lištu lze připojit bez externího vyhodnocovače Při instalaci stejně jako při nastavení přístroje postupujte podle přiloženého návodu na montáž a obsluhu. Výstraha Označuje možnou nebezpečnou situaci. Pokud jí nebude zabráněno, může dojít ke zranění. Pozor Označuje možnou nebezpečnou situaci. Pokud jí nebude zabráněno, může výrobek něco ve svém okolí poškodit. Upozornění Označuje tipy pro uživatele a jiné užitečné informace. 3

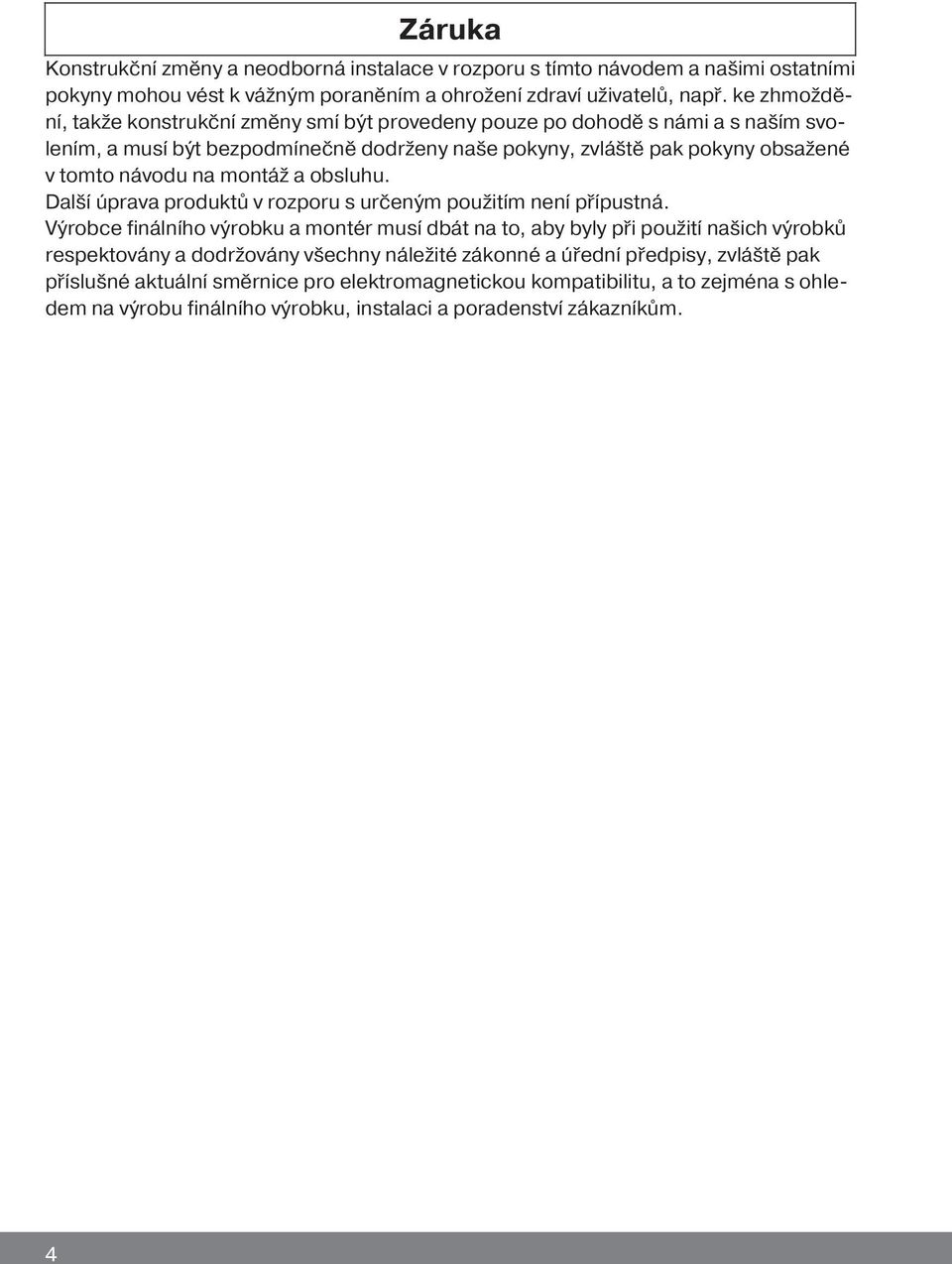

4 Záruka Konstrukční změny a neodborná instalace v rozporu s tímto návodem a našimi ostatními pokyny mohou vést k vážným poraněním a ohrožení zdraví uživatelů, např. ke zhmoždění, takže konstrukční změny smí být provedeny pouze po dohodě s námi a s naším svolením, a musí být bezpodmínečně dodrženy naše pokyny, zvláště pak pokyny obsažené v tomto návodu na montáž a obsluhu. Další úprava produktů v rozporu s určeným použitím není přípustná. Výrobce finálního výrobku a montér musí dbát na to, aby byly při použití našich výrobků respektovány a dodržovány všechny náležité zákonné a úřední předpisy, zvláště pak příslušné aktuální směrnice pro elektromagnetickou kompatibilitu, a to zejména s ohledem na výrobu finálního výrobku, instalaci a poradenství zákazníkům. 4

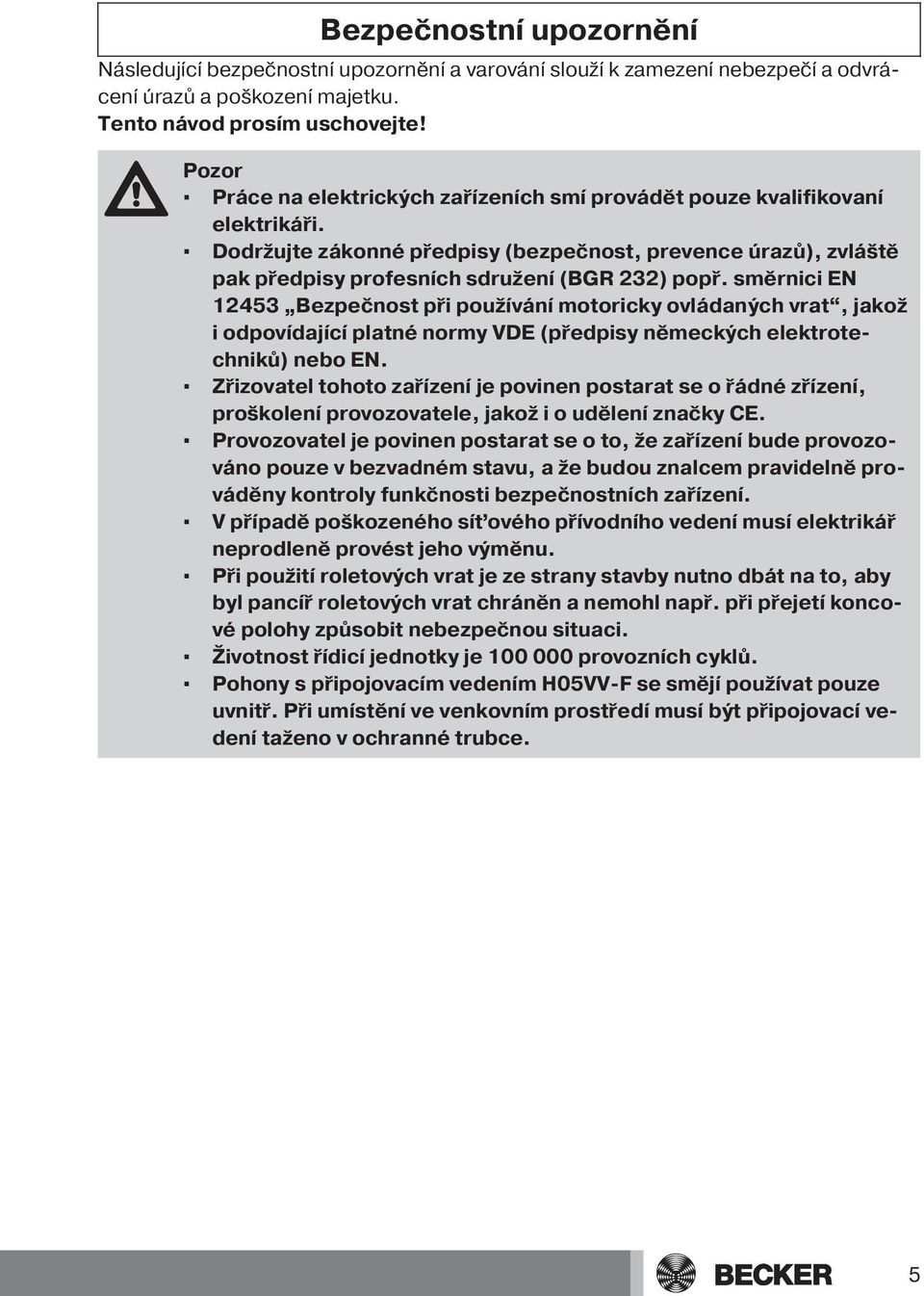

5 Bezpečnostní upozornění Následující bezpečnostní upozornění a varování slouží k zamezení nebezpečí a odvrácení úrazů a poškození majetku. Tento návod prosím uschovejte! Pozor Práce na elektrických zařízeních smí provádět pouze kvalifikovaní elektrikáři. Dodržujte zákonné předpisy (bezpečnost, prevence úrazů), zvláště pak předpisy profesních sdružení (BGR 232) popř. směrnici EN Bezpečnost při používání motoricky ovládaných vrat, jakož i odpovídající platné normy VDE (předpisy německých elektrotechniků) nebo EN. Zřizovatel tohoto zařízení je povinen postarat se o řádné zřízení, proškolení provozovatele, jakož i o udělení značky CE. Provozovatel je povinen postarat se o to, že zařízení bude provozováno pouze v bezvadném stavu, a že budou znalcem pravidelně prováděny kontroly funkčnosti bezpečnostních zařízení. V případě poškozeného síťového přívodního vedení musí elektrikář neprodleně provést jeho výměnu. Při použití roletových vrat je ze strany stavby nutno dbát na to, aby byl pancíř roletových vrat chráněn a nemohl např. při přejetí koncové polohy způsobit nebezpečnou situaci. Životnost řídicí jednotky je provozních cyklů. Pohony s připojovacím vedením H05VV-F se smějí používat pouze uvnitř. Při umístění ve venkovním prostředí musí být připojovací vedení taženo v ochranné trubce. 5

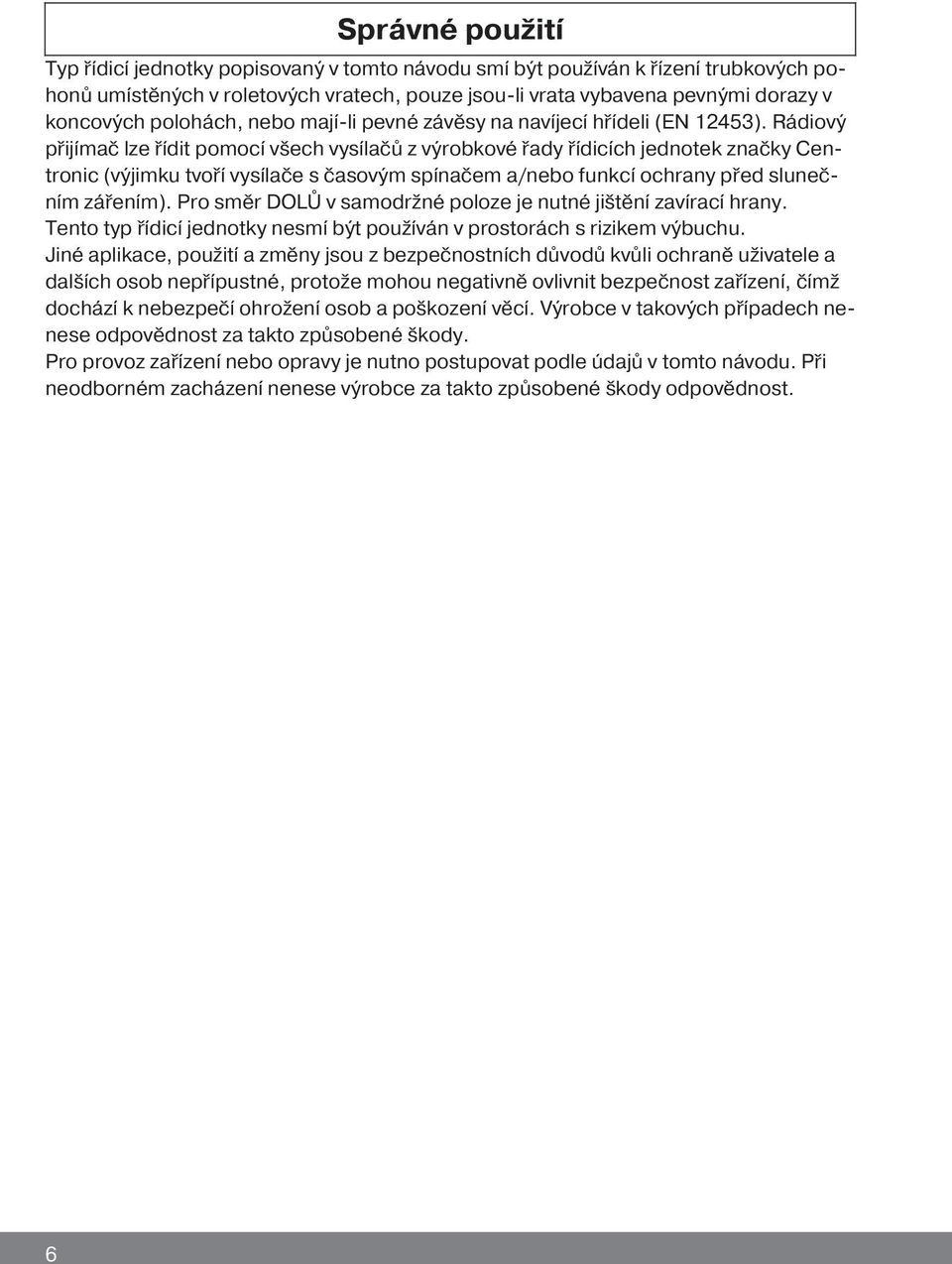

6 Správné použití Typ řídicí jednotky popisovaný v tomto návodu smí být používán k řízení trubkových pohonů umístěných v roletových vratech, pouze jsou-li vrata vybavena pevnými dorazy v koncových polohách, nebo mají-li pevné závěsy na navíjecí hřídeli (EN 12453). Rádiový přijímač lze řídit pomocí všech vysílačů z výrobkové řady řídicích jednotek značky Centronic (výjimku tvoří vysílače s časovým spínačem a/nebo funkcí ochrany před slunečním zářením). Pro směr DOLŮ v samodržné poloze je nutné jištění zavírací hrany. Tento typ řídicí jednotky nesmí být používán v prostorách s rizikem výbuchu. Jiné aplikace, použití a změny jsou z bezpečnostních důvodů kvůli ochraně uživatele a dalších osob nepřípustné, protože mohou negativně ovlivnit bezpečnost zařízení, čímž dochází k nebezpečí ohrožení osob a poškození věcí. Výrobce v takových případech nenese odpovědnost za takto způsobené škody. Pro provoz zařízení nebo opravy je nutno postupovat podle údajů v tomto návodu. Při neodborném zacházení nenese výrobce za takto způsobené škody odpovědnost. 6

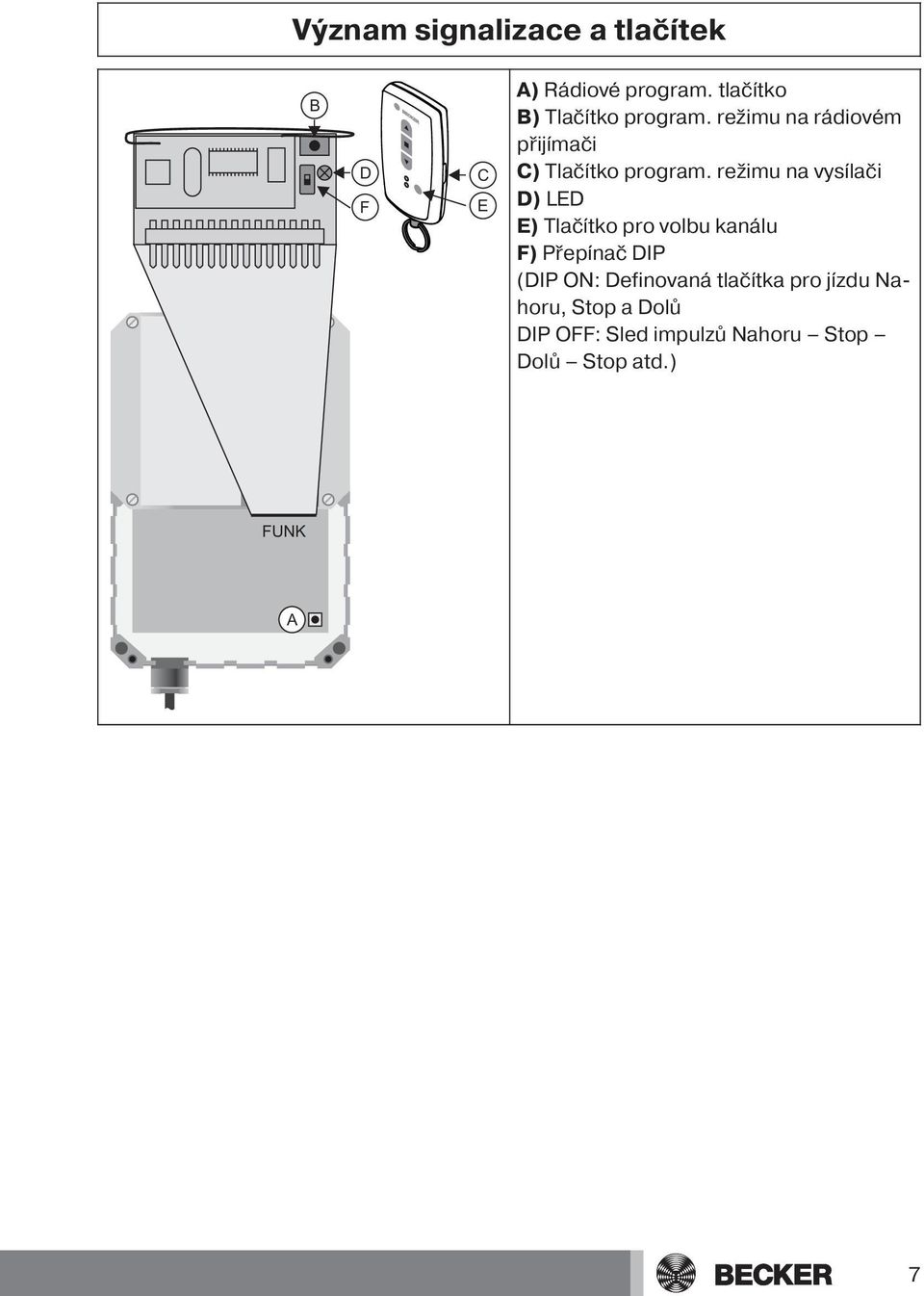

7 Význam signalizace a tlačítek B D F C E A) Rádiové program. tlačítko B) Tlačítko program. režimu na rádiovém přijímači C) Tlačítko program. režimu na vysílači D) LED E) Tlačítko pro volbu kanálu F) Přepínač DIP (DIP ON: Definovaná tlačítka pro jízdu Nahoru, Stop a Dolů DIP OFF: Sled impulzů Nahoru Stop Dolů Stop atd.) FUNK A 7

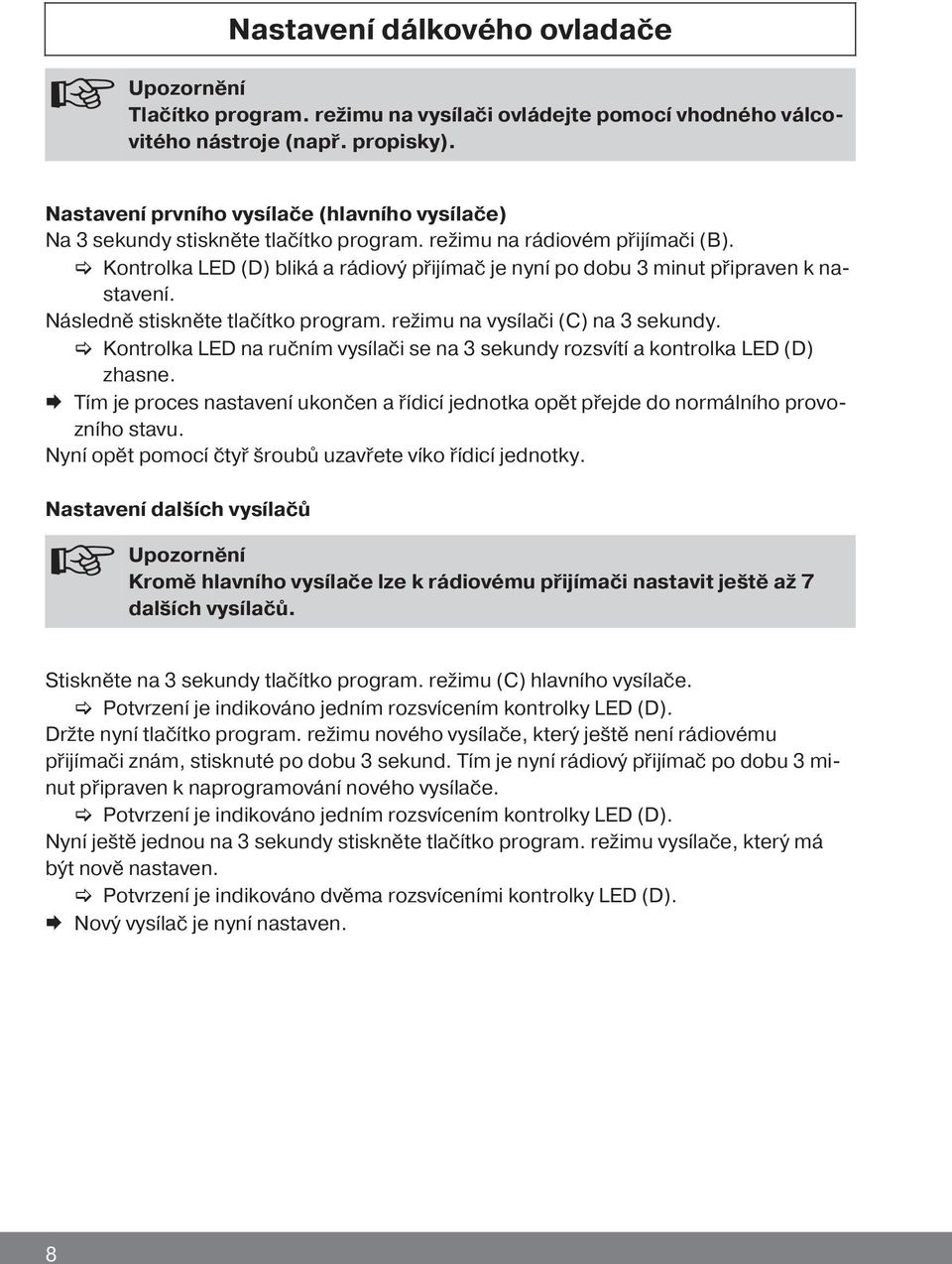

8 Nastavení dálkového ovladače Upozornění Tlačítko program. režimu na vysílači ovládejte pomocí vhodného válcovitého nástroje (např. propisky). Nastavení prvního vysílače (hlavního vysílače) Na 3 sekundy stiskněte tlačítko program. režimu na rádiovém přijímači (B). [ Kontrolka LED (D) bliká a rádiový přijímač je nyní po dobu 3 minut připraven k nastavení. Následně stiskněte tlačítko program. režimu na vysílači (C) na 3 sekundy. [ Kontrolka LED na ručním vysílači se na 3 sekundy rozsvítí a kontrolka LED (D) zhasne. Æ Tím je proces nastavení ukončen a řídicí jednotka opět přejde do normálního provozního stavu. Nyní opět pomocí čtyř šroubů uzavřete víko řídicí jednotky. Nastavení dalších vysílačů Upozornění Kromě hlavního vysílače lze k rádiovému přijímači nastavit ještě až 7 dalších vysílačů. Stiskněte na 3 sekundy tlačítko program. režimu (C) hlavního vysílače. [ Potvrzení je indikováno jedním rozsvícením kontrolky LED (D). Držte nyní tlačítko program. režimu nového vysílače, který ještě není rádiovému přijímači znám, stisknuté po dobu 3 sekund. Tím je nyní rádiový přijímač po dobu 3 minut připraven k naprogramování nového vysílače. [ Potvrzení je indikováno jedním rozsvícením kontrolky LED (D). Nyní ještě jednou na 3 sekundy stiskněte tlačítko program. režimu vysílače, který má být nově nastaven. [ Potvrzení je indikováno dvěma rozsvíceními kontrolky LED (D). Æ Nový vysílač je nyní nastaven. 8

9 Vymazání jednotlivých vysílačů z paměti Smazání vysílače Upozornění Naprogramovaný hlavní vysílač nelze vymazat z paměti. Může být pouze přepsán. Stiskněte tlačítko program. režimu (C) na hlavním vysílači na 3 sekundy. [ Potvrzení je indikováno jedním rozsvícením kontrolky LED (D). Nyní na 3 sekundy stiskněte tlačítko program. režimu vysílače, který má být smazán. [ Potvrzení je indikováno jedním rozsvícením kontrolky LED (D). Nakonec stiskněte ještě jednou na 10 sekund tlačítko program. režimu vysílače, který má být smazán. [ Potvrzení je indikováno dvěma rozsvíceními kontrolky LED (D). Æ Vysílač byl z rádiového přijímače smazán. Smazání všech vysílačů (kromě hlavního vysílače) Stiskněte tlačítko program. režimu (C) na hlavním vysílači na 3 sekundy. [ Potvrzení je indikováno jedním rozsvícením kontrolky LED (D). Znovu na 3 sekundy stiskněte tlačítko program. režimu (C) na hlavním vysílači. [ Potvrzení je indikováno jedním rozsvícením kontrolky LED (D). Znovu na 10 sekund stiskněte tlačítko program. režimu (C) na hlavním vysílači. [ Potvrzení je indikováno dvěma rozsvíceními kontrolky LED (D). Æ Všechny vysílače (kromě hlavního vysílače) byly z rádiového přijímače smazány. Přepsání hlavního vysílače Na 3 sekundy stiskněte tlačítko program. režimu na rádiovém přijímači (B). [ Kontrolka LED (D) bliká a rádiový přijímač je nyní po dobu 3 minut připraven k nastavení. Nyní na 10 sekund stiskněte tlačítko program. režimu nového hlavního vysílače. [ Potvrzení je indikováno zhasnutím kontrolky LED (D). Æ Nový hlavní vysílač byl naprogramován a starý hlavní vysílač byl přepsán. 9

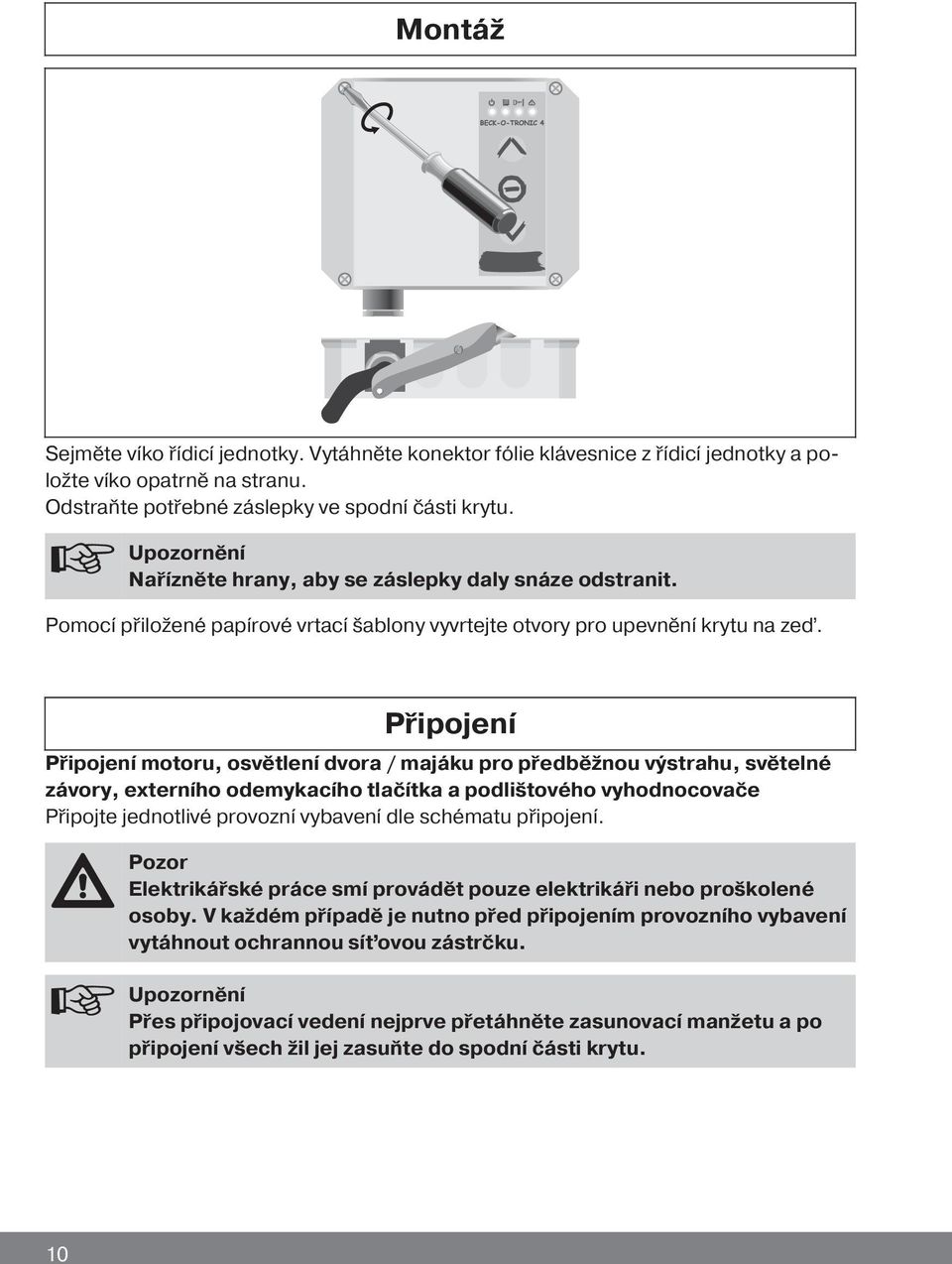

10 Montáž Sejměte víko řídicí jednotky. Vytáhněte konektor fólie klávesnice z řídicí jednotky a položte víko opatrně na stranu. Odstraňte potřebné záslepky ve spodní části krytu. Upozornění Nařízněte hrany, aby se záslepky daly snáze odstranit. Pomocí přiložené papírové vrtací šablony vyvrtejte otvory pro upevnění krytu na zeď. Připojení Připojení motoru, osvětlení dvora / majáku pro předběžnou výstrahu, světelné závory, externího odemykacího tlačítka a podlištového vyhodnocovače Připojte jednotlivé provozní vybavení dle schématu připojení. Pozor Elektrikářské práce smí provádět pouze elektrikáři nebo proškolené osoby. V každém případě je nutno před připojením provozního vybavení vytáhnout ochrannou síťovou zástrčku. Upozornění Přes připojovací vedení nejprve přetáhněte zasunovací manžetu a po připojení všech žil jej zasuňte do spodní části krytu. 10

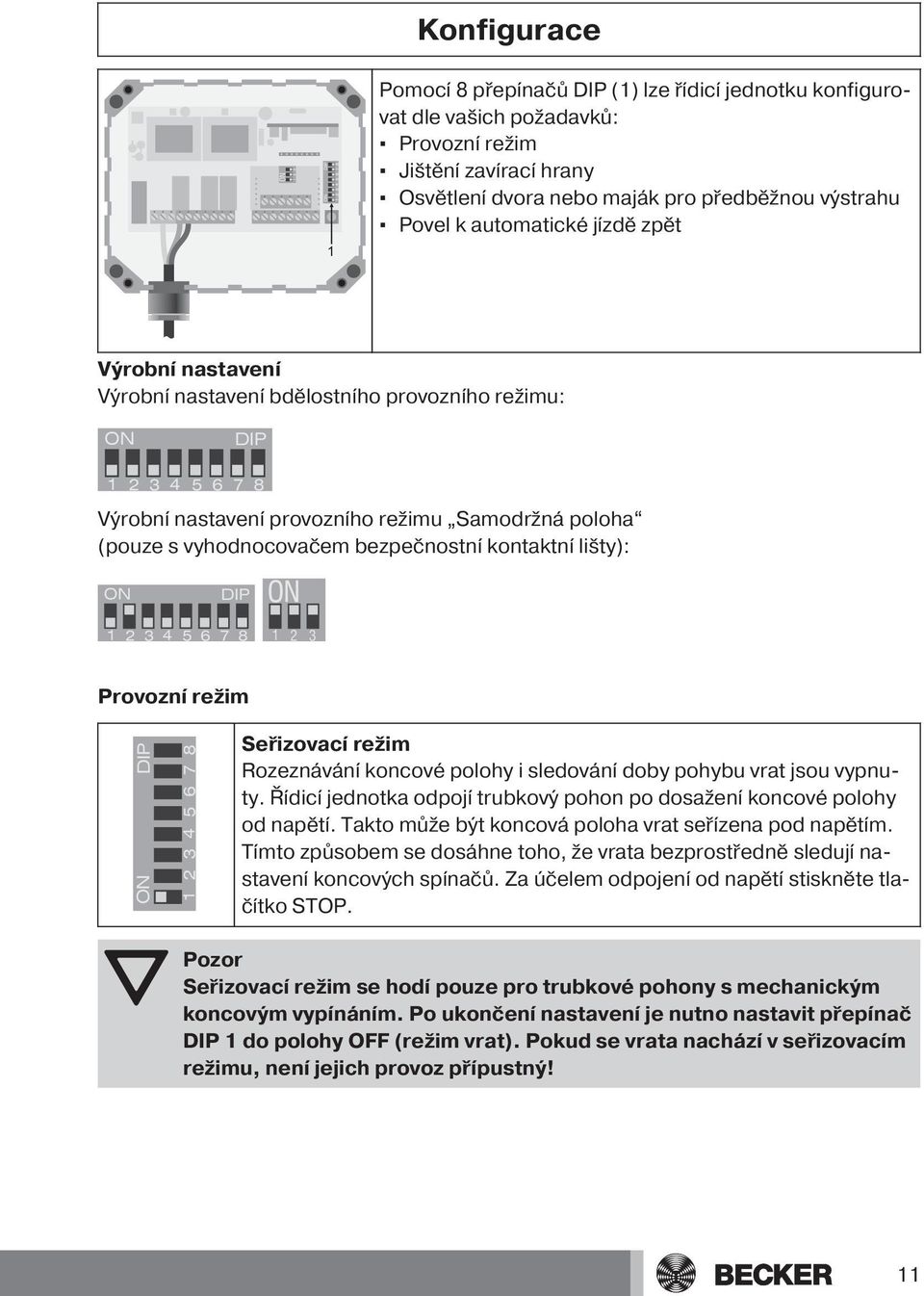

11 Konfigurace 1 Pomocí 8 přepínačů DIP (1) lze řídicí jednotku konfigurovat dle vašich požadavků: Provozní režim Jištění zavírací hrany Osvětlení dvora nebo maják pro předběžnou výstrahu Povel k automatické jízdě zpět Výrobní nastavení Výrobní nastavení bdělostního provozního režimu: ON DIP Výrobní nastavení provozního režimu Samodržná poloha (pouze s vyhodnocovačem bezpečnostní kontaktní lišty): ON DIP Provozní režim Seřizovací režim Rozeznávání koncové polohy i sledování doby pohybu vrat jsou vypnuty. Řídicí jednotka odpojí trubkový pohon po dosažení koncové polohy od napětí. Takto může být koncová poloha vrat seřízena pod napětím. Tímto způsobem se dosáhne toho, že vrata bezprostředně sledují nastavení koncových spínačů. Za účelem odpojení od napětí stiskněte tlačítko STOP. Pozor Seřizovací režim se hodí pouze pro trubkové pohony s mechanickým koncovým vypínáním. Po ukončení nastavení je nutno nastavit přepínač DIP 1 do polohy OFF (režim vrat). Pokud se vrata nachází v seřizovacím režimu, není jejich provoz přípustný! 11

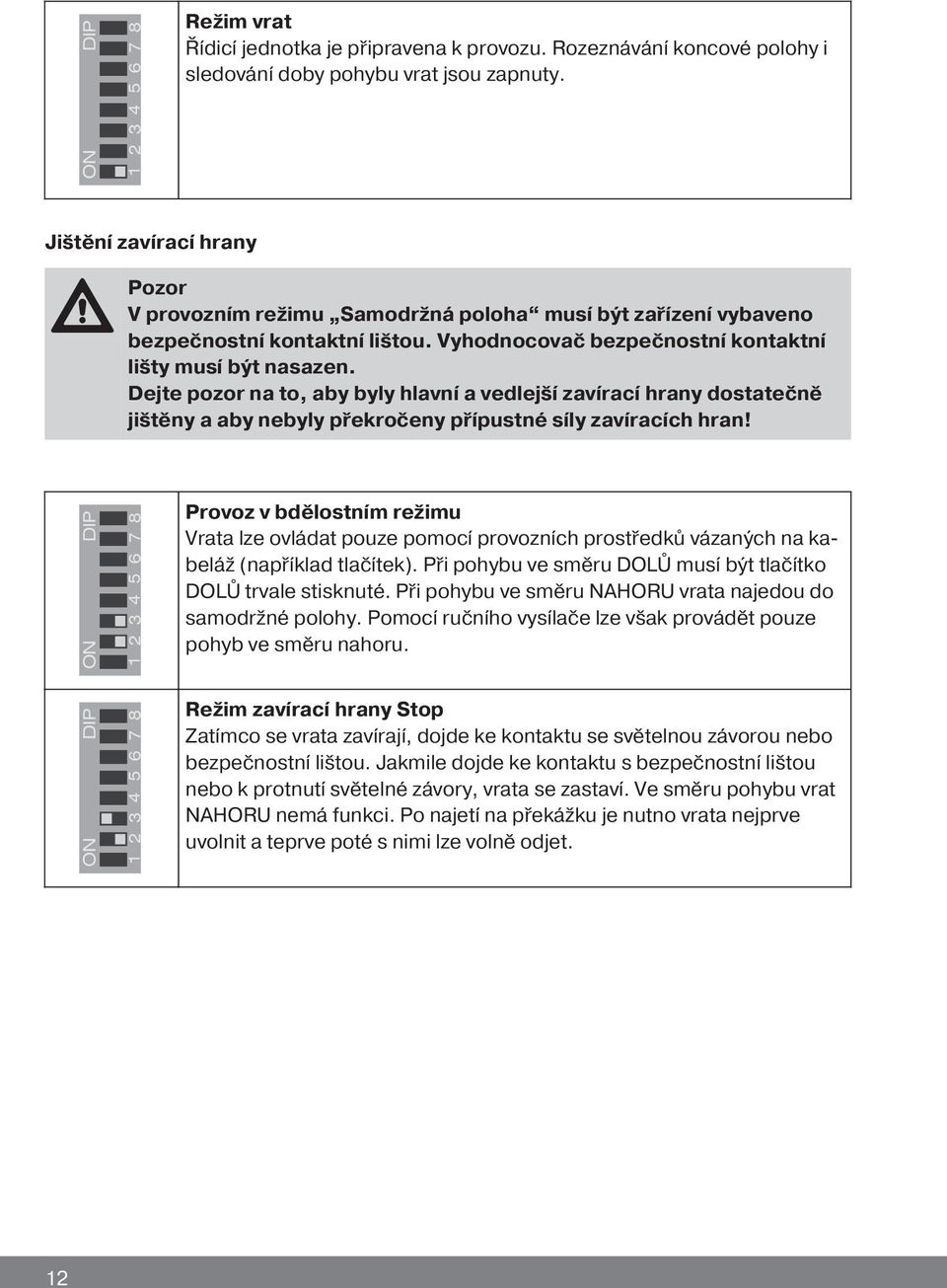

12 Režim vrat Řídicí jednotka je připravena k provozu. Rozeznávání koncové polohy i sledování doby pohybu vrat jsou zapnuty. Jištění zavírací hrany Pozor V provozním režimu Samodržná poloha musí být zařízení vybaveno bezpečnostní kontaktní lištou. Vyhodnocovač bezpečnostní kontaktní lišty musí být nasazen. Dejte pozor na to, aby byly hlavní a vedlejší zavírací hrany dostatečně jištěny a aby nebyly překročeny přípustné síly zavíracích hran! Provoz v bdělostním režimu Vrata lze ovládat pouze pomocí provozních prostředků vázaných na kabeláž (například tlačítek). Při pohybu ve směru DOLŮ musí být tlačítko DOLŮ trvale stisknuté. Při pohybu ve směru NAHORU vrata najedou do samodržné polohy. Pomocí ručního vysílače lze však provádět pouze pohyb ve směru nahoru. Režim zavírací hrany Stop Zatímco se vrata zavírají, dojde ke kontaktu se světelnou závorou nebo bezpečnostní lištou. Jakmile dojde ke kontaktu s bezpečnostní lištou nebo k protnutí světelné závory, vrata se zastaví. Ve směru pohybu vrat NAHORU nemá funkci. Po najetí na překážku je nutno vrata nejprve uvolnit a teprve poté s nimi lze volně odjet. 12

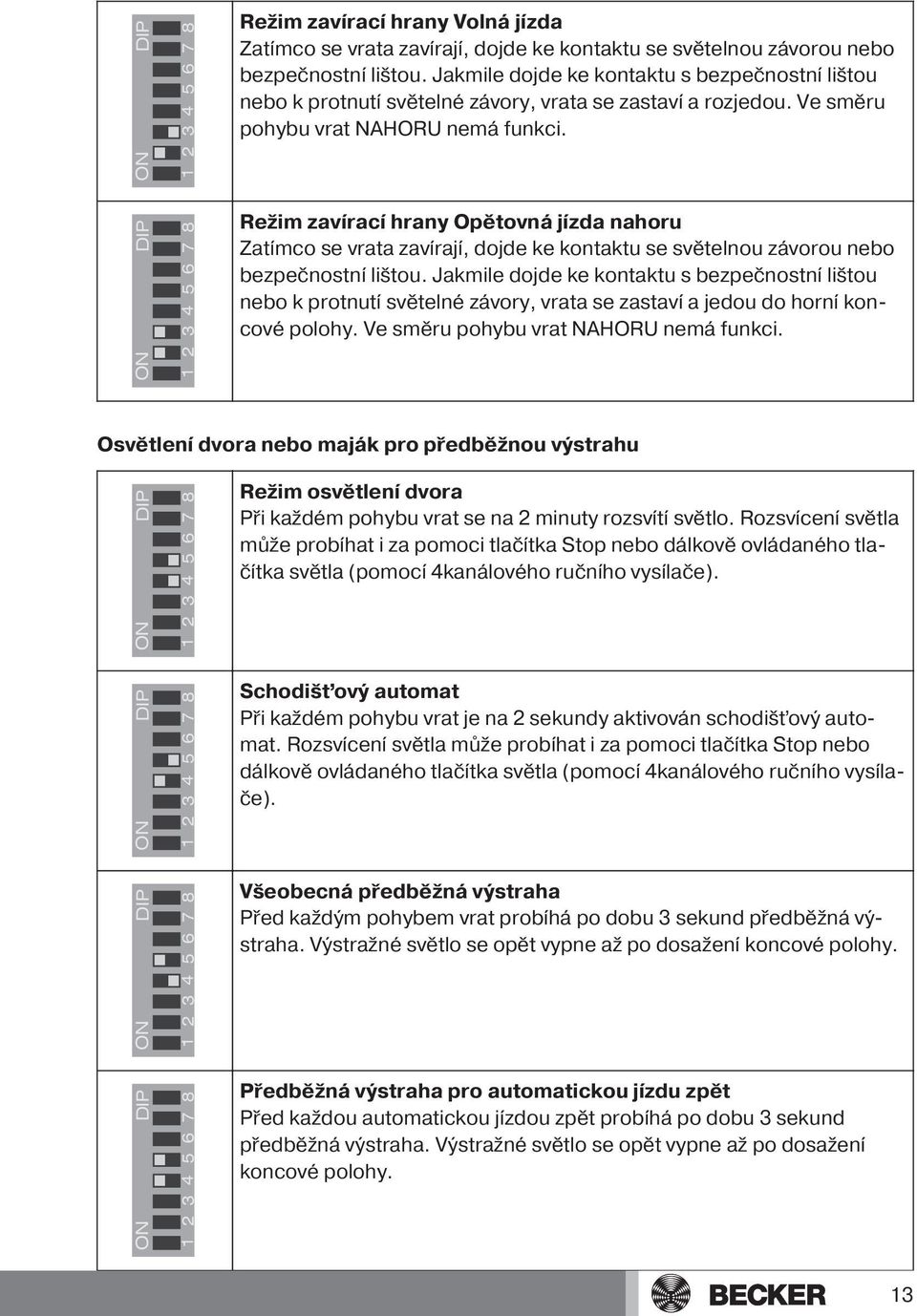

13 Režim zavírací hrany Volná jízda Zatímco se vrata zavírají, dojde ke kontaktu se světelnou závorou nebo bezpečnostní lištou. Jakmile dojde ke kontaktu s bezpečnostní lištou nebo k protnutí světelné závory, vrata se zastaví a rozjedou. Ve směru pohybu vrat NAHORU nemá funkci. Režim zavírací hrany Opětovná jízda nahoru Zatímco se vrata zavírají, dojde ke kontaktu se světelnou závorou nebo bezpečnostní lištou. Jakmile dojde ke kontaktu s bezpečnostní lištou nebo k protnutí světelné závory, vrata se zastaví a jedou do horní koncové polohy. Ve směru pohybu vrat NAHORU nemá funkci. Osvětlení dvora nebo maják pro předběžnou výstrahu Režim osvětlení dvora Při každém pohybu vrat se na 2 minuty rozsvítí světlo. Rozsvícení světla může probíhat i za pomoci tlačítka Stop nebo dálkově ovládaného tlačítka světla (pomocí 4kanálového ručního vysílače). Schodišťový automat Při každém pohybu vrat je na 2 sekundy aktivován schodišťový automat. Rozsvícení světla může probíhat i za pomoci tlačítka Stop nebo dálkově ovládaného tlačítka světla (pomocí 4kanálového ručního vysílače). Všeobecná předběžná výstraha Před každým pohybem vrat probíhá po dobu 3 sekund předběžná výstraha. Výstražné světlo se opět vypne až po dosažení koncové polohy. Předběžná výstraha pro automatickou jízdu zpět Před každou automatickou jízdou zpět probíhá po dobu 3 sekund předběžná výstraha. Výstražné světlo se opět vypne až po dosažení koncové polohy. 13

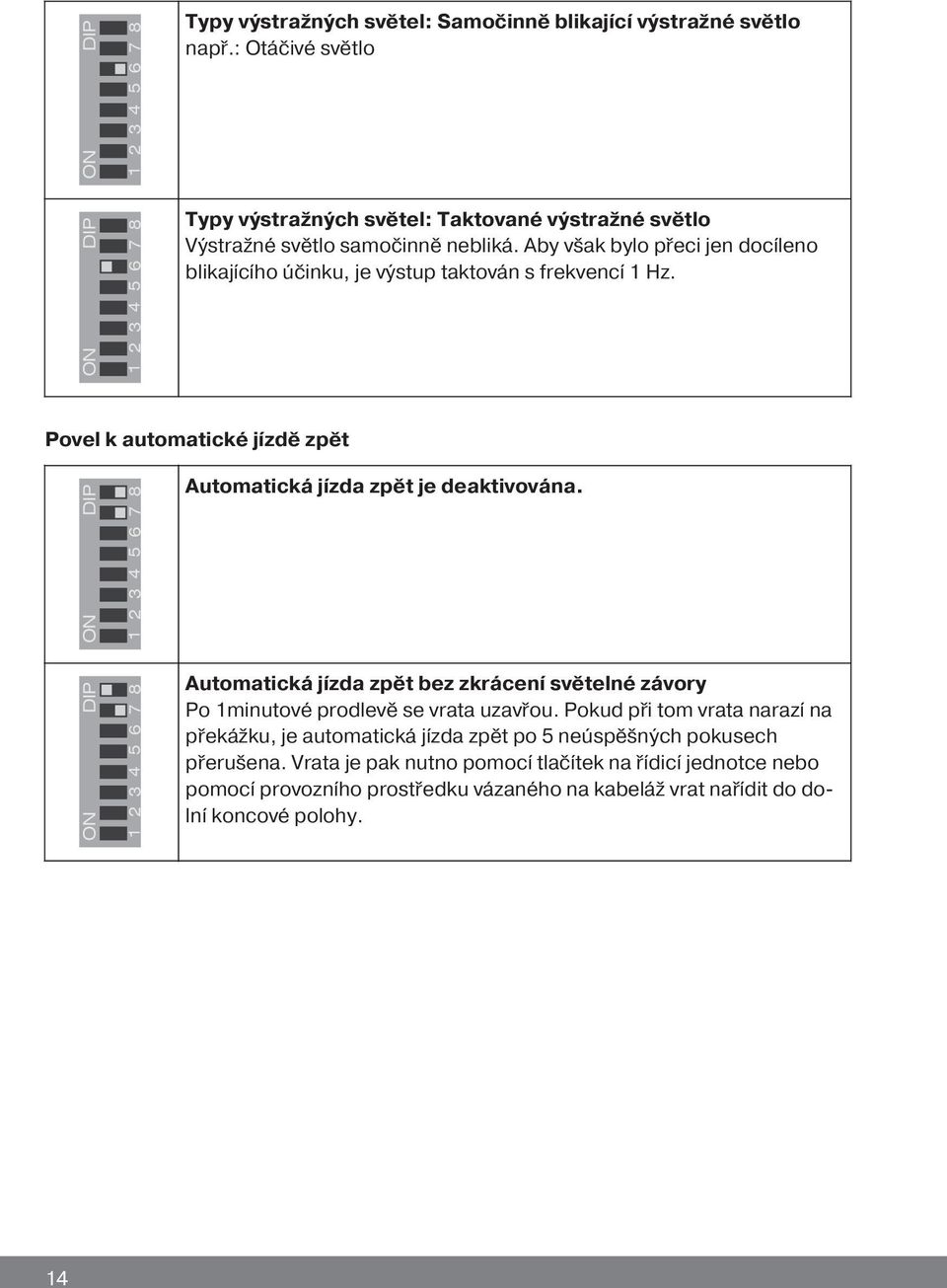

14 Typy výstražných světel: Samočinně blikající výstražné světlo např.: Otáčivé světlo Typy výstražných světel: Taktované výstražné světlo Výstražné světlo samočinně nebliká. Aby však bylo přeci jen docíleno blikajícího účinku, je výstup taktován s frekvencí 1 Hz. Povel k automatické jízdě zpět Automatická jízda zpět je deaktivována. Automatická jízda zpět bez zkrácení světelné závory Po 1minutové prodlevě se vrata uzavřou. Pokud při tom vrata narazí na překážku, je automatická jízda zpět po 5 neúspěšných pokusech přerušena. Vrata je pak nutno pomocí tlačítek na řídicí jednotce nebo pomocí provozního prostředku vázaného na kabeláž vrat nařídit do dolní koncové polohy. 14

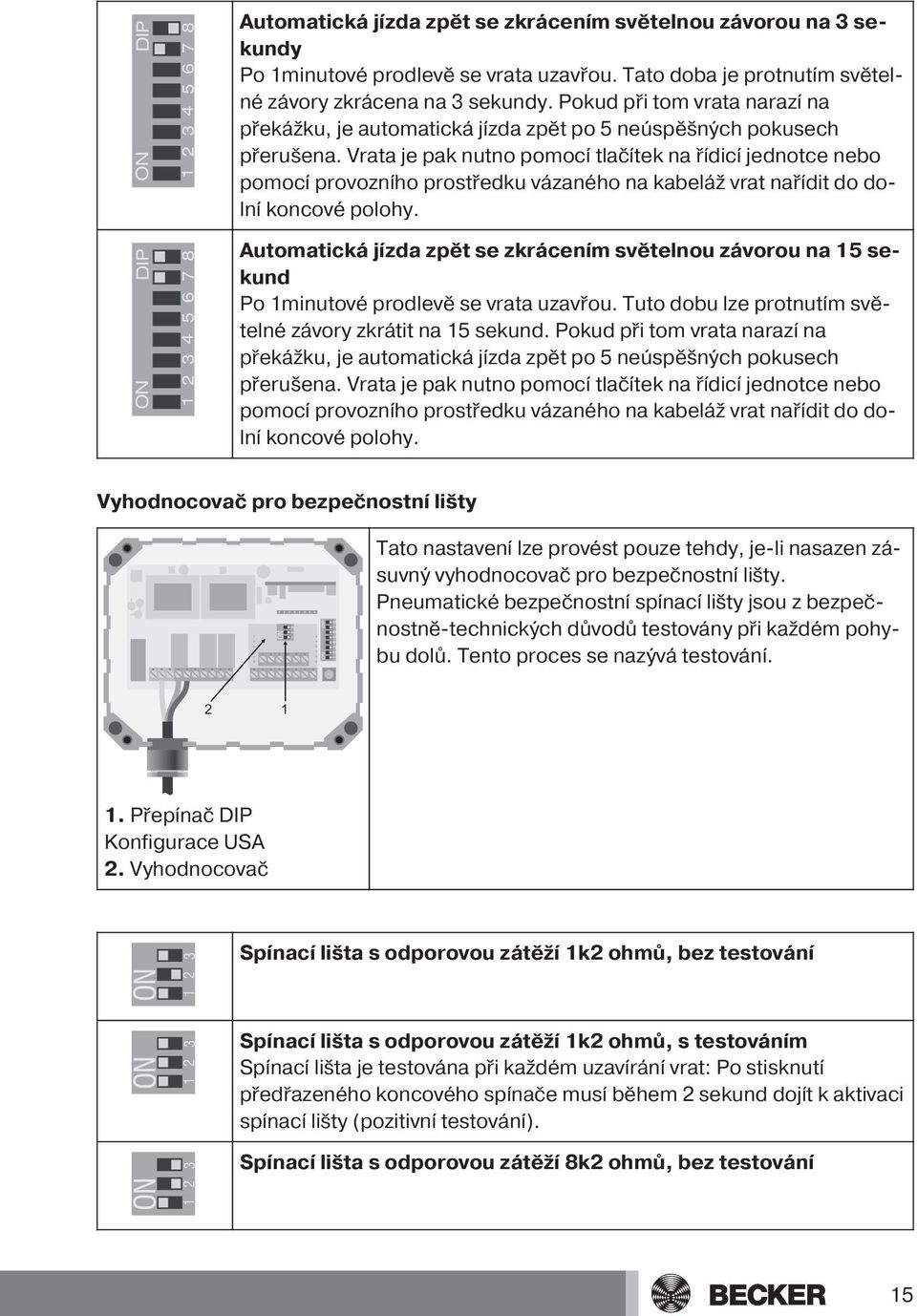

15 Automatická jízda zpět se zkrácením světelnou závorou na 3 sekundy Po 1minutové prodlevě se vrata uzavřou. Tato doba je protnutím světelné závory zkrácena na 3 sekundy. Pokud při tom vrata narazí na překážku, je automatická jízda zpět po 5 neúspěšných pokusech přerušena. Vrata je pak nutno pomocí tlačítek na řídicí jednotce nebo pomocí provozního prostředku vázaného na kabeláž vrat nařídit do dolní koncové polohy. Automatická jízda zpět se zkrácením světelnou závorou na 15 sekund Po 1minutové prodlevě se vrata uzavřou. Tuto dobu lze protnutím světelné závory zkrátit na 15 sekund. Pokud při tom vrata narazí na překážku, je automatická jízda zpět po 5 neúspěšných pokusech přerušena. Vrata je pak nutno pomocí tlačítek na řídicí jednotce nebo pomocí provozního prostředku vázaného na kabeláž vrat nařídit do dolní koncové polohy. Vyhodnocovač pro bezpečnostní lišty Tato nastavení lze provést pouze tehdy, je-li nasazen zásuvný vyhodnocovač pro bezpečnostní lišty. Pneumatické bezpečnostní spínací lišty jsou z bezpečnostně-technických důvodů testovány při každém pohybu dolů. Tento proces se nazývá testování Přepínač DIP Konfigurace USA 2. Vyhodnocovač Spínací lišta s odporovou zátěží 1k2 ohmů, bez testování Spínací lišta s odporovou zátěží 1k2 ohmů, s testováním Spínací lišta je testována při každém uzavírání vrat: Po stisknutí předřazeného koncového spínače musí během 2 sekund dojít k aktivaci spínací lišty (pozitivní testování). Spínací lišta s odporovou zátěží 8k2 ohmů, bez testování 15

16 Spínací lišta s odporovou zátěží 8k2 ohmů, s testováním Spínací lišta je testována při každém uzavírání vrat: Po stisknutí předřazeného koncového spínače musí během 6 sekund dojít k aktivaci spínací lišty (pozitivní testování). Optická lišta od společnosti Fraba Upozornění U pneumatických spínacích lišt (testování) je vždy nutné zapojit i předřazený koncový spínač (č. výr ). Tato řídicí jednotka nevyžaduje údržbu. Údržba Čištění Kryt očistěte vlhkým hadříkem pouze z vnější strany. Nepoužívejte čisticí prostředky, jelikož by mohly poškodit plast. 16

17 Technické údaje Rozměry krytu (Š x V x H) Materiál krytu Druh ochrany 155 x 130 x 50 mm PC IP54, pouze pro montáž v interiérech Napájecí napětí 230 V / 50 Hz (zapojení Y) Příkon Jištění přístroje Spínací výkon pohonu Spínací výkon osvětlovacích těles Řídicí napětí 6 V A 2 A, setrvačně 1 pohon 230 V / 50 Hz, max. 260 V A 230 V / 50 Hz, max. 100 W 24 V, max. 100 ma Teplotní rozsah -10 až +50 C Vysílací frekvence 868,3 MHz 17

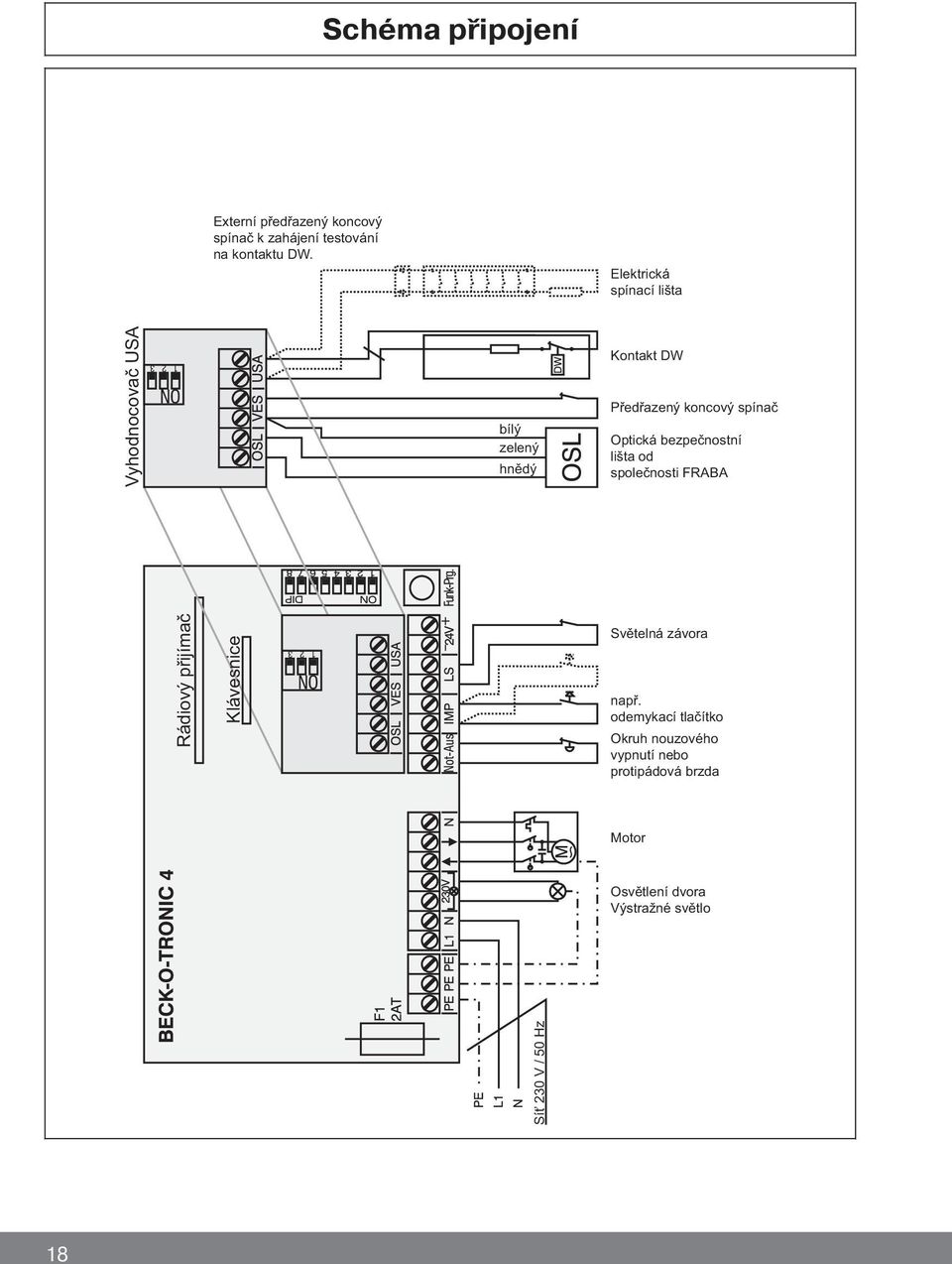

18 Schéma připojení Externí předřazený koncový spínač k zahájení testování na kontaktu DW. Elektrická spínací lišta Vyhodnocovač USA bílý zelený hnědý Kontakt DW Předřazený koncový spínač Optická bezpečnostní lišta od společnosti FRABA Rádiový přijímač Klávesnice Světelná závora např. odemykací tlačítko Okruh nouzového vypnutí nebo protipádová brzda Motor Osvětlení dvora Výstražné světlo Síť 230 V / 50 Hz 18

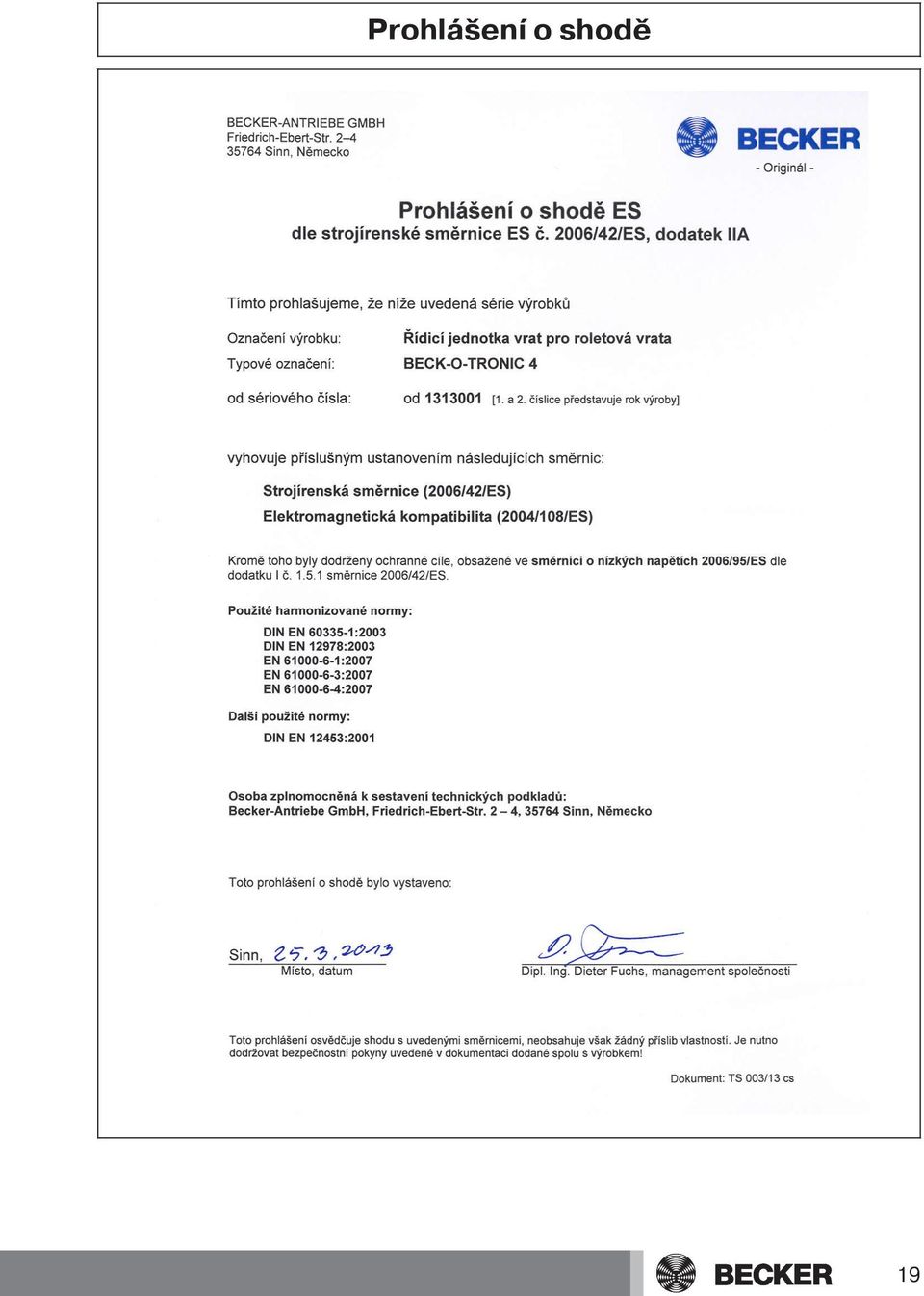

19 Prohlášení o shodě 19
