Technický list Chemická kotva PURE EPOXY 3:1

Transkript

1 Výrobek Vlastnosti Dvousložková chemická kotva na bázi čisté epoxidové pryskyřice pro vysokopevnostní kotvení a profesionální aplikace. Určená pro ocelové kotevní prvky: závitové a výztužné tyče do betonu, zejména pro otvory vrtané diamantovým vrtákem. pro vysoká zatížení kotvení závitových i výztužných tyčí výborná mechanická i teplotní odolnost vynikající chemická odolnost bez výrazného zápachu bez sražení během vyzrávání (vhodné pro hladké otvory vrtané diamantem) delší čas zrání (výhoda při plnění hlubších otvorů) Použití Balení Barva Kotvení do podkladů z přírodního kamene, betonu, tvárnic, plného zdiva, dutých cihel. Ideální pro instalaci dřevěných, ocelových konstrukcí, technologických zařízení, lešení, profilů, zábradlí, mříží, ale i nosných součástí stavby, sloupů, stožárů atd. Kotva je vhodná pro aplikaci v místech s mokrým provozem. Ideální pro aplikace do otvorů vrtaných diamantovým vrtákem: M10 - M24 (závitové tyče) a Ø 10 - Ø25 (výztužné tyče). Delší zpracovatelnost přináší výhodu při kotvení do hlubších otvorů. Kartuše / side by side 385 ml Šedá Technické údaje Základ - Epoxidová pryskyřice Konzistence - tixotropní pasta Hustota Tepelná odolnost po vytvrzení g/ml C 1,55-40 / +43 při 23 C (krátkodobě +72) Teplota kartuše C +5 / +35 při přepravě Aplikační teplota C +5 / +40 Skladovatelnost Specifikace měsíce 24 při teplotách od +5 C do +35 C Kategorie použití ETAG 1, část 5, OPTION 7 Vyzrávání Teplota podkladu ( C) Doba zpracovatelnosti (min) Doba vyzrání suchý podklad Doba vyzrání vlhký podklad (h) (h)

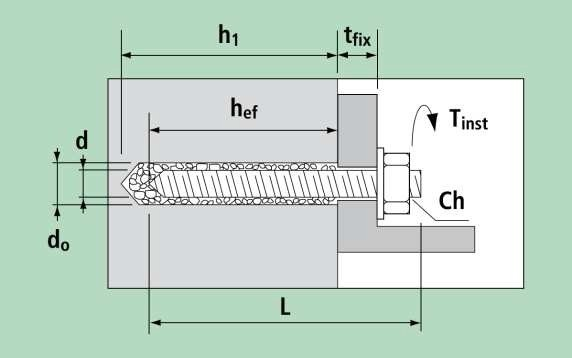

2 INSTALACE d - průměr tyče L - délka tyče t fix - šířka fixace d 0 - průměr otvoru h 1 - minimální hloubka otvoru h nom - hloubka usazení h ef - efektivní kotvicí hloubka Tinst - utahovací moment h ef = h 1 = h nom Montážní parametry závitová tyč Průměr závitové tyče M8 M10 M12 M16 M20 M24 M27 M30 Průměr otvoru Ød 0 [mm] Minimální hloubka otvoru h ef,min [mm] Maximální hloubka otvoru h ef,max [mm] Minimální rozteč mezi kotvami s min [mm] Minimální vzdálenost od okraje c min [mm] Minimální tloušťka základ. mater. h min [mm] hef hef + 2d0 Utahovací moment T inst [Nm] Montážní parametry výztužná tyč Průměr výztužné tyče Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Průměr otvoru Ød 0 [mm] Minimální hloubka otvoru h ef,min [mm] Maximální hloubka otvoru h ef,max [mm] Minimální rozteč mezi kotvami s min [mm] Minimální vzdálenost od okraje c min [mm] Minimální tloušťka základ. materiálu h min [mm] hef hef + 2d0

3 Čištěním otvoru ocelovým kartáčkem (průměr kartáčku vs průměr otvoru) Průměr vrtáku Ød 0 [mm] Průměr ocelového kartáče h ef,min [mm] Minimální průměr kartáče h ef,max [mm] 12,5 14,5 18,5 24,5 28,5 Průměr výztužné tyče Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Průměr vrtáku Ød 0 [mm] Průměr ocelového kartáče h ef,min [mm] Minimální průměr kartáče h ef,max [mm] 14,5 16,5 18, ,5 32,5 Ocelový kartáček Pevnosti Únosnost kotev při statickém nebo kvazistatickém zatížení, pro instalaci do suchého, nebo vlhkého betonu pro teploty minimálně -40 C, maximálně krátkodobě +40 C; dlouhodobě +24 C) Platí pro kotvu aplikovanou mimo okraje, do betonového bloku třídy betonu C20 / 25. Charakteristická únosnost v (kn) při vysokém zatížení závitové tyče v netrhlinovém betonu Velikost kotvy M8 M10 M12 M16 M20 M24 M27 M30 napětí NRk,p 20,9 32,7 43,4 73,1 102,2 134,4 160,3 187,8 napětí NRk,p 31,4 49,0 65,1 115,8 165,9 217,1 274,8 339,3 Návrhová únosnost v (kn) pro závitové tyče / ocel třídy 5.8 / 8.8 Velikost kotvy M8 M10 M12 M16 M20 M24 M27 M30 napětí NRd 11,6 18,2 24,1 40,6 48,7 64,0 76,3 89,4 7,2 12,0 16,8 31,2 48,8 70,4 92,0 112,0 střih VRd 12,0 18,4 27,2 50,4 78,4 112,8 147,2 179,2 12,0 19,3 28,0 52,0 napětí NRd 79,0 103,4 130,9 161,6 17,4 27,2 36,2 64,3 7,2 12,0 16,8 31,2 48,8 70,4 92,0 112,0 střih VRd 12,0 18,4 27,2 50,4 78,4 112,8 147,2 179,2 Doporučené zatížení v (kn) pro závitové tyče / ocel třídy 5.8 / 8.8 Velikost kotvy M8 M10 M12 M16 M20 M24 M27 M30 napětí Nrec 8,3 13,0 17,2 29,0 34,8 45,7 54,5 63,9 5,1 8,6 12,0 22,3 34,9 50,3 65,7 80,0 střih Vrec 8,6 13,1 19,4 36,0 56,0 80,6 105,1 128,0 8,6 13,8 20,0 37,1 napětí Nrec 56,4 73,9 93,5 115,4 12,4 19,4 25,9 45,9 5,1 8,6 12,0 22,3 34,9 50,3 65,7 80,0 střih Vrec 8,6 13,1 19,4 36,0 56,0 80,6 105,1 128,0 1 kn = 100 kg Selhání oceli třídy 5.8 selhání oceli třídy 8.8

4 Charakteristická únosnost v (kn) při vysokém zatížení závitové tyče v trhlinovém betonu Velikost kotvy M12 M16 M20 M24 M27 M30 napětí NRk,p 23,5 35,4 50,3 65,1 82,4 101,8 napětí NRk,p 35,3 53,1 75,4 97,7 123,7 152,7 Návrhová únosnost v (kn) pro závitové tyče / ocel třídy 5.8 / 8.8 Velikost kotvy M12 M16 M20 M24 M27 M30 napětí NRd 13,1 19,7 23,9 31,0 39,3 48,5 střih VRd 16,8 27,2 31,2 47,2 48,8 67,0 70,4 86,9 92,0 109,9 112,0 135,7 napětí NRd 19,6 29,5 35,9 46,5 58,9 72,7 střih VRd 16,8 27,2 31,2 50,4 48,8 78,4 70,4 112,8 92,0 147,2 112,0 179,2 Doporučené zatížení v (kn) pro závitové tyče / ocel třídy 5.8 / 8.8 Velikost kotvy M12 M16 M20 M24 M27 M30 napětí Nrec 9,4 14,1 17,1 22,1 28,1 34,6 střih Vrec 12,0 19,4 22,3 33,7 34,9 47,9 50,3 62,1 65,7 78,5 80,0 96,9 napětí Nrec 14,0 21,1 25,6 33,2 42,1 51,9 střih 1 kn = 100 kg Selhání oceli třídy 5.8 selhání oceli třídy 8.8 Vrec 12,0 19,4 22,3 36,0 34,9 56,0 50,3 80,6 Charakteristická únosnost v (kn) při vysokém zatížení výztužné tyče v netrhlinovém betonu Velikost kotvy Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 napětí NRk,p 19,3 30,2 39,8 54,2 64,3 100,5 142,8 169,3 206,8 napětí NRk,p 29,0 45,2 59,7 81,3 96,5 150,8 223,8 266,0 347,4 65,7 105,1 80,0 128,0 Návrhová únosnost v (kn) pro výztužné tyče / B500 B (dle DIN 488-2) Velikost kotvy Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 napětí NRd 10,7 16,8 22,1 30,1 35,7 47,9 68,0 80,6 98,5 střih VRd 9,3 14,7 20,7 28,0 36,7 57,3 90,0 112,7 147,3 napětí NRd 16,1 25,1 33,2 45,2 53,6 71,8 106,6 126,7 165,4 střih VRd 9,3 14,7 20,7 28,0 36,7 57,3 90,0 112,7 147,3 Doporučené zatížení v (kn) pro výztužné tyče / B500 B (dle DIN 488-2) Velikost kotvy Ø8 Ø10 Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 1 kn = 100 kg selhání oceli napětí Nrec 7,6 12,0 15,8 21,5 25,5 34,2 48,6 57,6 70,4 střih Vrec 6,6 10,5 14,8 20,0 26,2 40,9 64,3 80,5 105,2 napětí Nrec 11,5 17,9 23,7 32,3 38,3 51,3 76,1 90,5 118,1 střih Vrec 6,6 10,5 14,8 20,0 26,2 40,9 64,3 80,5 105,2

5 Charakteristická únosnost v (kn) při vysokém zatížení výztužné tyče v trhlinovém betonu Velikost kotvy Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 napětí NRk,p 23,5 27,1 35,4 50,3 70,7 88,7 115,8 napětí NRk,p 35,3 40,6 53,1 75,4 106,0 133,0 173,7 Návrhová únosnost v (kn) pro výztužné tyče / B500 B (dle DIN 488-2) Velikost kotvy Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 Doporučené zatížení v (kn) pro výztužné tyče / B500 B (dle DIN 488-2) napětí NRd 13,1 15,1 19,7 23,9 33,7 42,2 55,1 střih VRd 20,7 28,0 36,7 57,3 90,0 112,7 147,3 napětí NRd 19,6 22,6 29,5 35,9 50,5 63,3 82,7 střih VRd 20,7 28,0 36,7 57,3 90,0 112,7 147,3 Velikost kotvy Ø12 Ø14 Ø16 Ø20 Ø25 Ø28 Ø32 1 kn = 100 kg selhání oceli napětí Nrec 9,4 10,8 14,1 17,1 24,1 30,1 39,4 střih Vrec 14,8 20,0 26,2 40,9 64,3 80,5 105,2 napětí Nrec 14,0 16,1 21,1 25,6 36,1 45,2 59,1 střih Vrec 14,8 20,0 26,2 40,9 64,3 80,5 105,2 Charakteristické únosnosti dle ETA TAB C1: Charakteristická únosnost závitových tyčí při tahovém zatížení v netrhlinovém betonu (TR 029) Poškození oceli Charakteristické zatížení v tahu / ocel / třída 4.6 N Rk,s [kn] Charakteristické zatížení v tahu / ocel / třída 5.8 N Rk,s [kn] Charakteristické zatížení v tahu / ocel / třída 8.8 N Rk,s [kn] Charakteristické zatížení v tahu / Nerezová ocel A4 a HCR / třída 70 N Rk,s [kn] Kombinované selhání vytažení a vytržení kužele Charakteristická únosnost v ohybu / netrhlinový beton C20/25 Teplota rozsah I: Suchý a mokrý beton T Rk,ucr N/mm , C / 24 C Zatopený otvor T Rk,ucr N/mm ,5 9,5 8,5 Teplota rozsah II: Suchý a mokrý beton T Rk,ucr N/mm 2 7 6, ,5 80 C / 50 C Zatopený otvor T Rk,ucr N/mm 2 5,5 6, ,5 Teplota rozsah III: 120 C / 72 C Suchý a mokrý beton T Rk,ucr N/mm ,5 5 5 Zatopený otvor T Rk,ucr N/mm Rozšíření faktoru pro beton C30/37 1,04 C40/50 1,08 C50/60 1,10 Selhání oddělením Vzdálenost od okraje S cr,sp [mm] 1,0 x hef 2xhef (2,5- h/hef) 2,4xhef Osová vzdálenost S cr,sp [mm] 2 C cr,sp Dílčí součinitel bezpečnosti / suchý a mokrý beton Y 2 1,0 1,2

6 TAB C2: Charakteristická únosnost závitových tyčí při zatížení smykem / netrhlinový beton (TR 029) Poškození oceli bez ramene páky Charakteristická únosnost ve smyku / ocel / třída 4.6 V Rk,s [kn] Charakteristická únosnost ve smyku / ocel / třída 5.8 V Rk,s [kn] Charakteristická únosnost ve smyku / ocel / třída 8.8 V Rk,s [kn] Charakteristická únosnost ve smyku / Nerezová ocel A4 a HCR / třída 70 V Rk,s [kn] Poškození oceli s ramenem páky Charakteristická únosnost v ohybu / ocel / třída 4.6 M 0 Rk,s [Nm] Charakteristická únosnost v ohybu / ocel / třída 5.8 Charakteristická únosnost v ohybu / ocel / třída 8.8 Charakteristická únosnost v ohybu / Nerezová ocel A4 a HCR / třída 70 Selhání vylomením betonu Faktor k v rovnici (5.7) v rámci technického reportu TR 029 pro návrh Chemických kotev M 0 Rk,s [Nm] M 0 Rk,s [Nm] M 0 Rk,s [Nm] k [-] 2,0 Selhání prasknutím okraje betonu

7 TAB C3: Charakteristické hodnoty únosností při zatížení tahem v netrhlinovém betonu pro výztužné tyče (TR 029) Průměr výztužné tyče M10 M12 M14 M16 M20 M25 Poškození oceli Charakteristické zatížení v tahu N Rk,s [kn] A s x f uk Kombinované selhání vytažení a vytržení kužele Charakteristická únosnost v ohybu / netrhlinový beton C20/25 Suchý a mokrý Teplota rozsah I: T beton Rk,ucr [N/mm 2 ] , C / 24 C Zatopený otvor T Rk,ucr [N/mm 2 ] ,5 9,5 8,5 Teplota rozsah II: 60 C / 43 C Teplota rozsah III: 72 C / 43 C Rozšíření faktoru pro beton Selhání oddělením Suchý a mokrý beton T Rk,ucr [N/mm 2 ] 7 6,5 6, ,5 Zatopený otvor T Rk,ucr [N/mm 2 ] 5,5 6,5 6, ,5 Suchý a mokrý beton T Rk,ucr [N/mm 2 ] ,5 5 5 Zatopený otvor T Rk,ucr [N/mm 2 ] 5 6 5,5 5,5 5 5 C30/37 1,04 C40/50 1,08 C50/60 1,10 Vzdálenost od okraje S cr,sp [mm] 1,0 x hef 2xhef (2,5- h/hef) 2,4xhef Osová vzdálenost S cr,sp [mm] 2 C cr,sp 1,2

8 TAB C4: Charakteristické hodnoty únosností při smykovém zatížení v netrhl. betonu pro výztužné tyče (TR 029) Průměr výztužné tyče M10 M12 M14 M16 M20 M25 Poškození oceli bez ramene páky Charakteristické zatížení ve smyku V Rk,s [kn] 0,50 x A s x f uk Poškození oceli s ramenem páky Charakteristické zatížení v ohybu M 0 Rk,s [Nm] 1,2 x W el x f uk Selhání vylomením betonu Faktor k v rovnici (5.7) v rámci technického reportu TR 029 pro návrh Chemických kotev k [-] 2,0 Selhání prasknutím okraje betonu TAB C5: Charakteristická únosnost závitových tyčí při tahovém zatížení v netrhlinovém betonu (CEN/TS ) Poškození oceli Charakteristické zatížení v tahu / ocel / třída 4.6 N Rk,s [kn] Charakteristické zatížení v tahu / ocel / třída 5.8 N Rk,s [kn] Charakteristické zatížení v tahu / ocel / třída 8.8 N Rk,s [kn] Charakteristické zatížení v tahu / Nerezová ocel A4 a HCR / třída 70 N Rk,s [kn] Kombinované selhání vytažení a vytržení kužele betonu Charakteristická únosnost v ohybu / netrhlinový beton C20/25 Teplota rozsah I: Suchý a mokrý beton T Rk,ucr N/mm , C / 24 C Zatopený otvor T Rk,ucr N/mm ,5 9,5 8,5 Teplota rozsah II: Suchý a mokrý beton T Rk,ucr N/mm 2 7 6, ,5 80 C / 50 C Teplota rozsah III: 120 C / 72 C Zatopený otvor T Rk,ucr N/mm 2 5,5 6, ,5 Suchý a mokrý beton T Rk,ucr N/mm ,5 5 5 Zatopený otvor T Rk,ucr N/mm Rozšíření faktoru pro beton C30/37 1,04 C40/50 1,08 C50/60 1,10 Faktor dle CEN/TS , sekce K 8 [-] 10,1 Selhání vytržením kužele betonu Faktor dle CEN/TS , sekce K ucr [-] 10,1 Vzdálenost od okraje C cr,n [mm] 1,5 hef Osová vzdálenost S cr,n [mm] 3,0 hef Selhání oddělením Vzdálenost od okraje C cr,sp [mm] 1,0 x hef 2xhef (2,5- h/hef) 2,4xhef Osová vzdálenost S cr,sp [mm] 2 C cr,sp 1,2

9 TAB C6: Charakteristická únosnost závitových tyčí při zatížení smykem / netrhlinový beton (CEN/TS ) Poškození oceli bez ramene páky Charakteristická únosnost ve smyku / ocel / třída 4.6 V Rk,s [kn] Charakteristická únosnost ve smyku / ocel / třída 5.8 V Rk,s [kn] Charakteristická únosnost ve smyku / ocel / třída 8.8 V Rk,s [kn] Charakteristická únosnost ve smyku / Nerezová ocel A4 a HCR / třída 70 V Rk,s [kn] Faktor dle CEN/TS , sekce K 2 0,8 Poškození oceli s ramenem páky Charakteristická únosnost v ohybu / ocel / třída 4.6 M 0 Rk,s [Nm] Charakteristická únosnost v ohybu / ocel / třída 5.8 Charakteristická únosnost v ohybu / ocel / třída 8.8 Charakteristická únosnost v ohybu / Nerezová ocel A4 a HCR / třída 70 Selhání vylomením betonu Faktor k v rovnici (27) dle CEN/TS , sekce M 0 Rk,s [Nm] M 0 Rk,s [Nm] M 0 Rk,s [Nm] K 3 2,0 Selhání prasknutím okraje betonu Efektivní délka kotvy I f [mm] Vnější průměr kotvy d nom [mm]

10 TAB C7: Charakteristické hodnoty únosností při zatížení tahem v netrh. betonu pro výztužné tyče (CEN/TS ) Průměr výztužné tyče M10 M12 M14 M16 M20 M25 Poškození oceli Charakteristické zatížení v tahu N Rk,s [kn] A s x f uk Kombinované selhání vytažení a vytržení kužele Charakteristická únosnost v ohybu / netrhlinový beton C20/25 Suchý a mokrý Teplota rozsah I: T beton Rk,ucr [N/mm 2 ] , C / 24 C Zatopený otvor T Rk,ucr [N/mm 2 ] ,5 9,5 8,5 Teplota rozsah II: 60 C / 43 C Teplota rozsah III: 72 C / 43 C Rozšíření faktoru pro beton Suchý a mokrý beton T Rk,ucr [N/mm 2 ] 7 6,5 6, ,5 Zatopený otvor T Rk,ucr [N/mm 2 ] 5,5 6,5 6, ,5 Suchý a mokrý beton T Rk,ucr [N/mm 2 ] ,5 5 5 Zatopený otvor T Rk,ucr [N/mm 2 ] 5 6 5,5 5,5 5 5 C30/37 1,04 C40/50 1,08 C50/60 1,10 Faktor dle CEN/TS , sekce k 8 [-] 10,1 Selhání vytržením kužele betonu Faktor dle CEN/TS , sekce k ucr [-] 10,1 Vzdálenost od okraje C cr,n [mm] 1,5 h ef Osová vzdálenost S cr,n [mm] 3,0 h ef Selhání oddělením Vzdálenost od okraje C cr,sp [mm] 1,0 x hef 2xhef (2,5- h/hef) 2,4xhef Osová vzdálenost S cr,sp [mm] 2 C cr,sp 1,2

11 TAB C8: Charakteristické hodnoty únosností při smyk. zatížení v netrh. betonu pro výztuž. tyče (CEN/TS ) Průměr výztužné tyče M10 M12 M14 M16 M20 M25 Poškození oceli bez ramene páky Charakteristické zatížení ve smyku V Rk,s [kn] 0,50 x A s x f uk Faktor dle CEN/TS , sekce k 2 0,8 Poškození oceli s ramenem páky Charakteristické zatížení v ohybu M 0 Rk,s [Nm] 1,2 x W el x f uk Selhání vylomením betonu Faktor k v rovnici (27) dle CEN/TS , sekce k 3 2,0 Selhání prasknutím okraje betonu Efektivní délka kotvy I f [mm] Vnější průměr kotvy d nom [mm] TAB C9: Posuv při tahovém zatížení / závitová tyč Rozsah teplot 40 C/24 C / netrhlinový beton C20/25 Posun q N0 [mm/(n/mm 2 )] 0,013 0,015 0,020 0,024 0,029 Posun q N [mm/(n/mm 2 )] 0,052 0,061 0,079 0,096 0,114 Rozsah teplot 72 C/43 C a 60 C/43 C / netrhlinový beton C20/25 Posun q N0 [mm/(n/mm 2 )] 0,015 0,018 0,023 0,028 0,033 Posun q N [mm/(n/mm 2 )] 0,060 0,070 0,091 0,111 0,131 1) kalkulace posunu q N0 = q N0 - faktor x t q N = q N - faktor x t TAB C10: Posuv při střihovém zatížení / závitová tyč Posun q V0 [mm/(kn)] 0,06 0,05 0,04 0,04 0,03 Posun q V [mm/(kn)] 0,08 0,08 0,06 0,06 0,05 1) kalkulace posunu q V0 = q V0 - faktor x V q V = q V - faktor x V

12 TAB C11: Posuv při tahovém zatížení / výztužná tyč Průměr výztužné tyče M10 M12 M14 M16 M20 M25 Rozsah teplot 40 C/24 C / netrhlinový beton C20/25 Posun q N0 [mm/(n/mm 2 )] 0,013 0,015 0,018 0,020 0,024 0,030 Posun q N [mm/(n/mm 2 )] 0,052 0,061 0,070 0,079 0,096 0,118 Rozsah teplot 72 C/43 C a 60 C/43 C / netrhlinový beton C20/25 Posun q N0 [mm/(n/mm 2 )] 0,015 0,018 0,020 0,023 0,028 0,034 Posun q N [mm/(n/mm 2 )] 0,060 0,070 0,081 0,091 0,111 0,136 1) kalkulace posunu q N0 = q N0 - faktor x t q N = q N - faktor x t TAB C12: Posuv při střihovém zatížení / výztužná tyč Průměr výztužné tyče M10 M12 M14 M16 M20 M25 Posun q V0 [mm/(kn)] 0,05 0,05 0,04 0,04 0,04 0,03 Posun q V [mm/(kn)] 0,08 0,07 0,06 0,06 0,05 0,05 1) kalkulace posunu q V0 = q V0 - faktor x V q V = q V - faktor x V Omezení Podklad Pokyny Mimo jiné není vhodné pro použití na PE, PP, teflon. Otvory musí být čisté, suché, bez volných částic prachu, mastnot a oleje. Vyvrtejte otvor předepsaných rozměrů pro použitou závitovou tyč nebo betonářskou výztuž. Otvor nutno důkladně vyčistit kulatým kartáčkem a profouknout pumpičkou dle schémat níže. Odšroubujte vršek, nasaďte mixážní špičku (trysku) a kartuši vložte do speciální aplikační pistole side by side. Prvních cca 10 cm materiálu vytlačte mimo otvor, dokud není dosaženo rovnoměrně šedé barvy. Homogenně smíchanou Chemickou kotvu aplikujte tryskou na dno vyvrtaného otvoru, po té zaplňte cca od 1/3 až do 1/2 otvoru. Při aplikaci do dutinových materiálů je nutné použít plastové nebo kovové sítko a otvor je potřeba vyplnit zcela maltou. Zasuňte rukou otáčivým pohybem závitovou tyč, pouzdro, prut nebo svorník. Vyčkejte na vytvrzení před zavěšením upevňovaných předmětů. Nespotřebovanou část lze opět použít s nasazením nové mísicí trysky. Bezpečnost Viz «Bezpečnostní list 07.55». Aktualizace Aktualizováno dne: Vyhotoveno dne: Výrobek je v záruční době konformní se specifikací. Uvedené informace a poskytnuté údaje spočívají na našich vlastních zkušenostech, výzkumu a objektivním testování a předpokládáme, že jsou spolehlivá a přesná. Přesto firma nemůže znát nejrůznější použití, kde a za jakých podmínek bude výrobek aplikován, ani použité metody aplikace, proto neposkytuje za žádných okolností záruku nad rámec uvedených informací, co se týče vhodnosti výrobků pro určitá použití ani na postupy použití. Výše uvedené údaje jsou všeobecné povahy. Každý uživatel je povinen se přesvědčit o vhodnosti použití vlastními zkouškami. Pro další informace prosím kontaktujte naše technické oddělení.
