1 Chemická kotva Rapi-tec 1. Ukotvení závitového svorníku z pozinkované oceli a z nerezové oceli průměr M8 M20 do netrhlinového betonu Závitový svorník z pozinkované oceli nebo z nerezové oceli o průměru M8 až M20 se vkládá do vyvrtaného otvoru, který je předem vyplněn injektážní dvoukomponentní chemickou kotvou pomocí aplikační pistole. Závitový svorník se pomalým otáčením zasune do chemické kotvy. Je možno použít závitový svorník s jednostranným zkosením o 45, s dvojstranným zkosením o 45 či s rovným zakončením. Kartuše jsou dostupné ve dvou velikostech (280 ml a 380 ml), kartuše obou velikostí jsou koaxiální. Svorníky jsou určeny pro hloubku ukotvení v rozsahu od 8násobku do 12násobku průměru svorníku. Prvky vyrobené z pozinkované oceli lze používat pouze ve vnitřních konstrukcích se suchými podmínkami. Prvky vyrobené z nerezové oceli A4 lze používat jak ve vnitřních konstrukcích se suchými podmínkami, tak i v konstrukcích vystavených vlivu vnějších povětrnostních podmínek (včetně průmyslového a mořského prostředí) nebo nepřetržitému působení vlhkých vnitřních podmínek, jestliže žádné z těchto podmínek nejsou obzvláště agresivní. Obzvláště agresivními podmínkami se myslí např. trvalé ponoření či střídavé ponořování do mořské vody nebo použití v místě, kam stříká mořská voda, působení chlóru v krytých plaveckých bazénech či umístění do prostředí s extrémním chemickým znečištěním (např. v odsiřovacích zařízeních či silničních tunelech, ve kterých se používají chemikálie na rozpuštění ledu). Svorníky všech průměrů lze kotvit do suchého nebo vlhkého betonu (kategorie použití 1). Instalace Suchý beton Podloží Vlhký beton Vodou zaplněný otvor Všechny průměry Ano Ano Ne Všechny průměry (tj. od M8 do M20) lze použít pro instalaci nad hlavou. Kotvu lze používat v následujícím teplotním rozmezí: od -40 C do +40 C (maximální krátkodobá teplota +40 C a maximální dlouhodobá teplota +24 C) Kartuše s maltou se musí skladovat podle pokynů výrobce tak, aby byly chráněny před slunečním zářením, v suchu a při teplotách od +5 C do +25 C. Kartuše chemické kotvy s prošlou záruční dobou se nesmí používat. Speciální směšovací trysky:

2 Typy závitových svorníků: Standardní závitové svorníky pro průmyslové použití s identifikační značkou výrobce a uvedením hloubky ukotvení: pozinkovaná uhlíková ocel pevnostní třídy 5.8 až 10.9 nebo nerezová ocel třídy A4-70 a A4-80. Různé tvary zakončení kotevních šroubů: plochý konec, dvojstranné a jednostranné zkosení 45 Kartuše s chemickou kotvou: 280 ml 380 ml

3 Tabulka 1: Metoda čištění a minimální doba vytvrzování Nominální průměr Metoda čištění Všechny průměry 2 profouknutí + 2 vykartáčování + 2 profouknutí + 2 vykartáčování + 2 profouknutí Velikost kotvy [Jednotka] M8 M10 M12 M16 M20 Druh štětin [-] Kovové Nylonové štětiny štětiny Průměr štětin [mm] 0,15 0,50 Průměr hlavy kartáče [mm] Délka hlavy kartáče [mm] Teplota okolí Teplota podkladového materiálu Doba zpracování Doba vytvrzení v suchém betonu Doba vytvrzení ve vlhkém betonu Minimální teplota kartuše = 5 C -5 C až 0 C až 0 C 5 C Minimální teplota kartuše = 5 C 5 C až 10 C 5 C až 10 C 10 C až 20 C 10 C až 20 C 20 C až 35 C 20 C až 35 C 10 min 4 min 1,5 min 5 hod 150 min 105 min 75 min 45 min 7,5 hod 225 min 160 min 110 min 70 min Kartáč pro čištění vyvrtaného otvoru: kovové a nylonové štětiny Tabulka 2: Instalační údaje s minimální a maximální hloubkou ukotvení Nominální průměr Ø d0 Nominální průměr vrtáku df Průměr otvoru v připevňovaném prvku [-] [mm] [mm] h0 Hloubka otvoru hef Účinná hloubka ukotvení Tinst Utahovací moment hmin Minimální tloušťka betonové desky [mm] [mm] [N.m] [mm] hef 8d hef 12d hef 8d hef 12d hef 8d hef 12d M M M M M

4 Tabulka 3: Minimální rozteč a vzdálenosti od okraje hef = 8d [Jednotka] M8 M10 M12 M16 M20 Minimální rozteč smin [mm] Minimální vzdálenost od okraje cmin [mm] hef = 12d [Jednotka] M8 M10 M12 M16 M20 Minimální rozteč smin [mm] Minimální vzdálenost od okraje cmin [mm] Tabulka 4: Charakteristické hodnoty únosnosti při zatížení tahem u návrhové metody A M8 M10 M12 M16 M20 Porušení oceli při použití závitového svorníku z oceli třídy 5.8 Characteristická únosnost NRk,s [kn] Dílčí bezpečnostní faktor YMs - 1,49 Porušení oceli při použití závitového svorníku z oceli třídy 8.8 Charakteristická únosnost NRk,s [kn] Dílčí bezpečnostní faktor YMs - 1,50 Porušení oceli při použití závitového svorníku z oceli třídy 10.9 Charakteristická únosnost NRk,s [kn] Dílčí bezpečnostní faktor YMs - 1,40 Porušení oceli při použití závitového svorníku z nerezové oceli A4-70 Charakteristická únosnost NRk,s [kn] Dílčí bezpečnostní faktor YMs - 1,90 Porušení oceli při použití závitového svorníku z nerezové oceli A4-80 Charakteristická únosnost NRk,s [kn] Dílčí bezpečnostní faktor YMs - 1,6 Porušení betonu vytažením svorníku vytržením betonového kuželu u netrhlinového betonu C20/25 až C50/60 h ef 8d [mm] Charakteristická únosnost C20/25 až C50/60 h ef 8d NRk, p = N0Rk, c [kn] T = - 40 C to + 40 C h ef 12d [mm] Charakteristická únosnost C20/25 až C50/60 h ef 12d NRk, p = N0Rk, c [kn] T = - 40 C to + 40 C Dílčí bezpečnostní faktor YMp = YMc - 1,50

5 Tabulka 5: Vzdálenosti od okraje a rozteče, které zajišťují přenesení charakteristické únosnosti jednotlivé kotvy M8 M10 M12 M16 M20 Účinná hloubka ukotvení h ef «8d» [mm] h ef «12d» [mm] Dílčí bezpečnostní faktor YM,sp - 1,50 1,50 1,50 1,50 1,50 Rozteč min max scr,n [mm] min [mm] 256 scr,sp max 384 Vzdálenost od okraje min ccr,n [mm] 64 max 96 min [mm] 128 ccr,sp max Tabulka 6: Charakteristické hodnoty únosnosti při zatížení smykem u návrhové metody A M8 M10 M12 M16 M20 Porušení oceli bez ramene páky se závitovým svorníkem z oceli třídy 5.8 Charakteristická únosnost VRk,s [kn] 9,5 15,1 21,9 40,8 63,7 Dílčí bezpečnostní faktor YMs - 1,50 Porušení oceli bez ramene páky se závitovým svorníkem z oceli třídy 8.8 Charakteristická únosnost VRk,s [kn] 14,6 23,2 33,7 62,8 98,0 Dílčí bezpečnostní faktor YMs - 1,25 Porušení oceli bez ramene páky se závitovým svorníkem z oceli třídy 10.9 Charakteristická únosnost VRk,s [kn] 18,3 29,0 42,2 78,5 122,5 Dílčí bezpečnostní faktor YMs - 1,50 Porušení oceli bez ramene páky se závitovým svorníkem z nerezové oceli A4-70 Charakteristická únosnost VRk,s [kn] 12,8 20,3 29,5 55,0 85,8 Dílčí bezpečnostní faktor YMs - 1,56 Porušení oceli bez ramene páky se závitovým svorníkem z nerezové oceli A4-80 Charakteristická únosnost VRk,s [kn] 14,6 23,2 33,7 62,8 98,0 Dílčí bezpečnostní faktor YMs - 1,33 M8 M10 M12 M16 M20 Porušení oceli s ramenem páky se závitovým svorníkem z oceli třídy 5.8 Charakteristická únosnost MRk,s [N.m] Dílčí bezpečnostní faktor YMs - 1,50 Porušení oceli s ramenem páky se závitovým svorníkem z oceli třídy 8.8 Charakteristická únosnost MRk,s [N.m] Dílčí bezpečnostní faktor YMs - 1,25 Porušení oceli s ramenem páky se závitovým svorníkem z oceli třídy 10.9 Charakteristická únosnost MRk,s [N.m] Dílčí bezpečnostní faktor YMs - 1,50 Porušení oceli s ramenem páky se závitovým svorníkem z nerezové oceli A4-70 Charakteristická únosnost MRk,s [N.m] Dílčí bezpečnostní faktor YMs - 1,56 Porušení oceli s ramenem páky se závitovým svorníkem z nerezové oceli A4-80 Charakteristická únosnost MRk,s [N.m] Dílčí bezpečnostní faktor YMs - 1,33

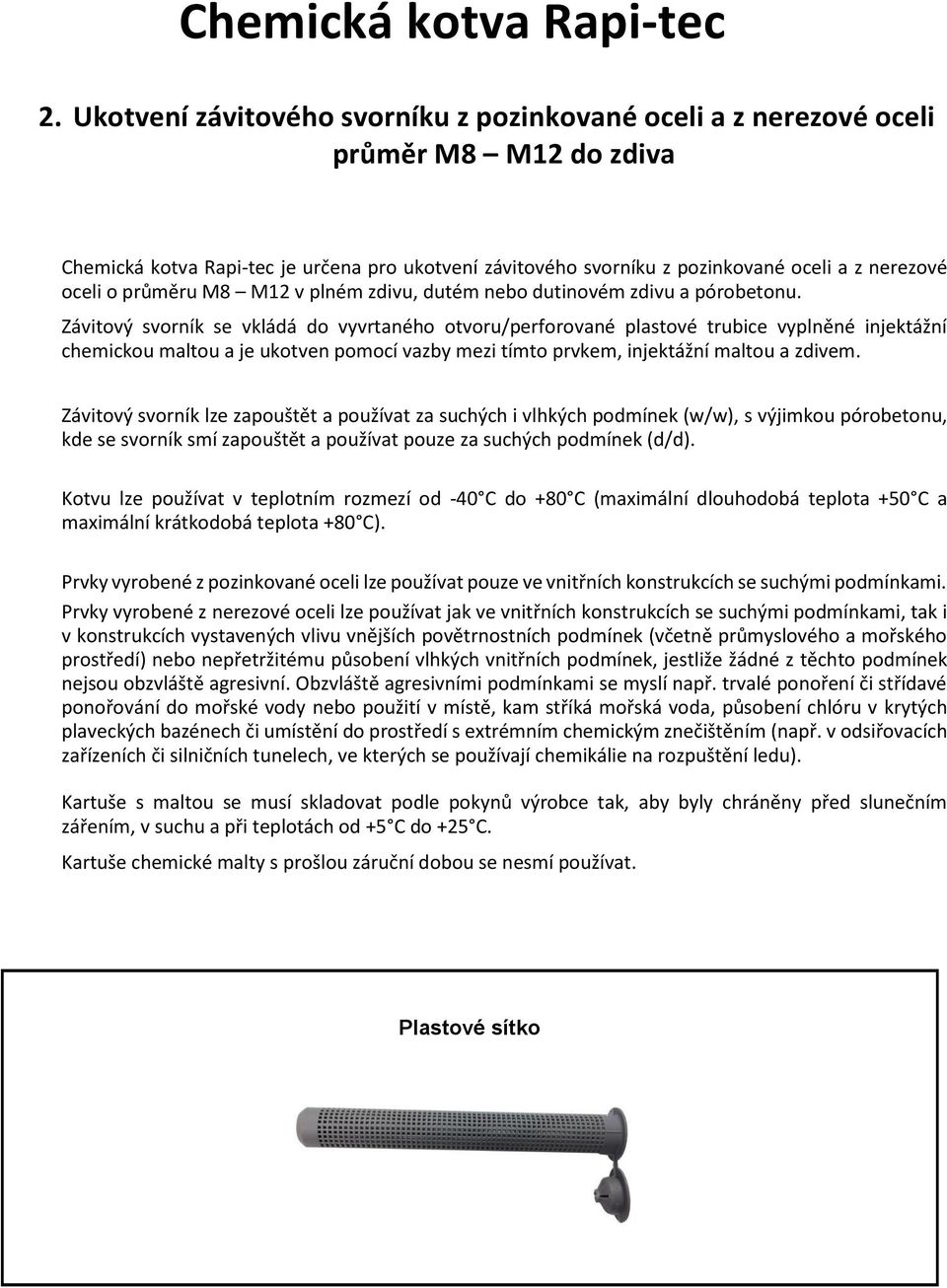

6 Chemická kotva Rapi-tec 2. Ukotvení závitového svorníku z pozinkované oceli a z nerezové oceli průměr M8 M12 do zdiva Chemická kotva Rapi-tec je určena pro ukotvení závitového svorníku z pozinkované oceli a z nerezové oceli o průměru M8 M12 v plném zdivu, dutém nebo dutinovém zdivu a pórobetonu. Závitový svorník se vkládá do vyvrtaného otvoru/perforované plastové trubice vyplněné injektážní chemickou maltou a je ukotven pomocí vazby mezi tímto prvkem, injektážní maltou a zdivem. Závitový svorník lze zapouštět a používat za suchých i vlhkých podmínek (w/w), s výjimkou pórobetonu, kde se svorník smí zapouštět a používat pouze za suchých podmínek (d/d). Kotvu lze používat v teplotním rozmezí od -40 C do +80 C (maximální dlouhodobá teplota +50 C a maximální krátkodobá teplota +80 C). Prvky vyrobené z pozinkované oceli lze používat pouze ve vnitřních konstrukcích se suchými podmínkami. Prvky vyrobené z nerezové oceli lze používat jak ve vnitřních konstrukcích se suchými podmínkami, tak i v konstrukcích vystavených vlivu vnějších povětrnostních podmínek (včetně průmyslového a mořského prostředí) nebo nepřetržitému působení vlhkých vnitřních podmínek, jestliže žádné z těchto podmínek nejsou obzvláště agresivní. Obzvláště agresivními podmínkami se myslí např. trvalé ponoření či střídavé ponořování do mořské vody nebo použití v místě, kam stříká mořská voda, působení chlóru v krytých plaveckých bazénech či umístění do prostředí s extrémním chemickým znečištěním (např. v odsiřovacích zařízeních či silničních tunelech, ve kterých se používají chemikálie na rozpuštění ledu). Kartuše s maltou se musí skladovat podle pokynů výrobce tak, aby byly chráněny před slunečním zářením, v suchu a při teplotách od +5 C do +25 C. Kartuše chemické malty s prošlou záruční dobou se nesmí používat. Plastové sítko

7 Instalace do plného zdiva Instalace do dutého nebo dutinového zdiva (s plastovým sítkem) d průměr závitového svorníku d0 průměr vyvrtaného otvoru hef hloubka ukotvení hmin minimální tloušťka základového materiálu

8 Instalační postup pro plné zdivo 1 Vyvrtejte otvor o potřebném průměru a hloubce pomocí příklepové vrtačky. 2 Otvor je třeba vyčistit přinejmenším tak, že jej 2x profouknete, poté 2x vyčistíte kartáčem a opět 2x profouknete. 3 Sejměte uzávěr a nainstalujte směšovací trysku. 4 Zasuňte kartuši do aplikační pistole. 5 Vymáčkněte a znehodnoťte první část pryskyřice, dokud nebude správně smíchaná. 6 Vložte mixážní trysku na dno otvoru a vytlačujte pryskyřici tak dlouho, dokud se otvor nezaplní přibližně ze 70 %. 7 Vložte odmaštěný závitový svorník až na dno otvoru mírným otáčením doprava a doleva.odstraňte přebytečnou pryskyřici. 8 Počkejte, až uplyne doba potřebná k vytvrzení, a teprve poté dotáhněte matici.

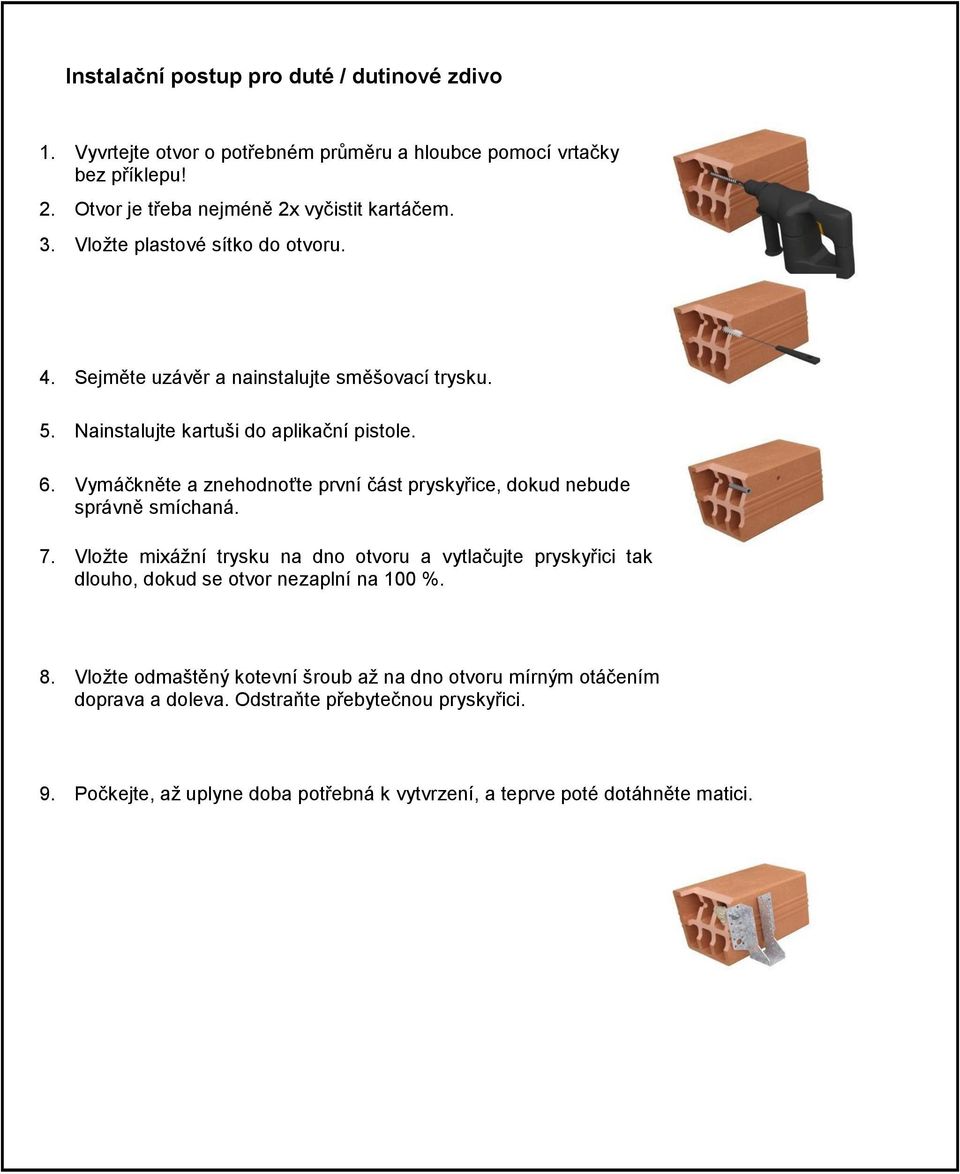

9 Instalační postup pro duté / dutinové zdivo 1. Vyvrtejte otvor o potřebném průměru a hloubce pomocí vrtačky bez příklepu! 2. Otvor je třeba nejméně 2x vyčistit kartáčem. 3. Vložte plastové sítko do otvoru. 4. Sejměte uzávěr a nainstalujte směšovací trysku. 5. Nainstalujte kartuši do aplikační pistole. 6. Vymáčkněte a znehodnoťte první část pryskyřice, dokud nebude správně smíchaná. 7. Vložte mixážní trysku na dno otvoru a vytlačujte pryskyřici tak dlouho, dokud se otvor nezaplní na 100 %. 8. Vložte odmaštěný kotevní šroub až na dno otvoru mírným otáčením doprava a doleva. Odstraňte přebytečnou pryskyřici. 9. Počkejte, až uplyne doba potřebná k vytvrzení, a teprve poté dotáhněte matici.

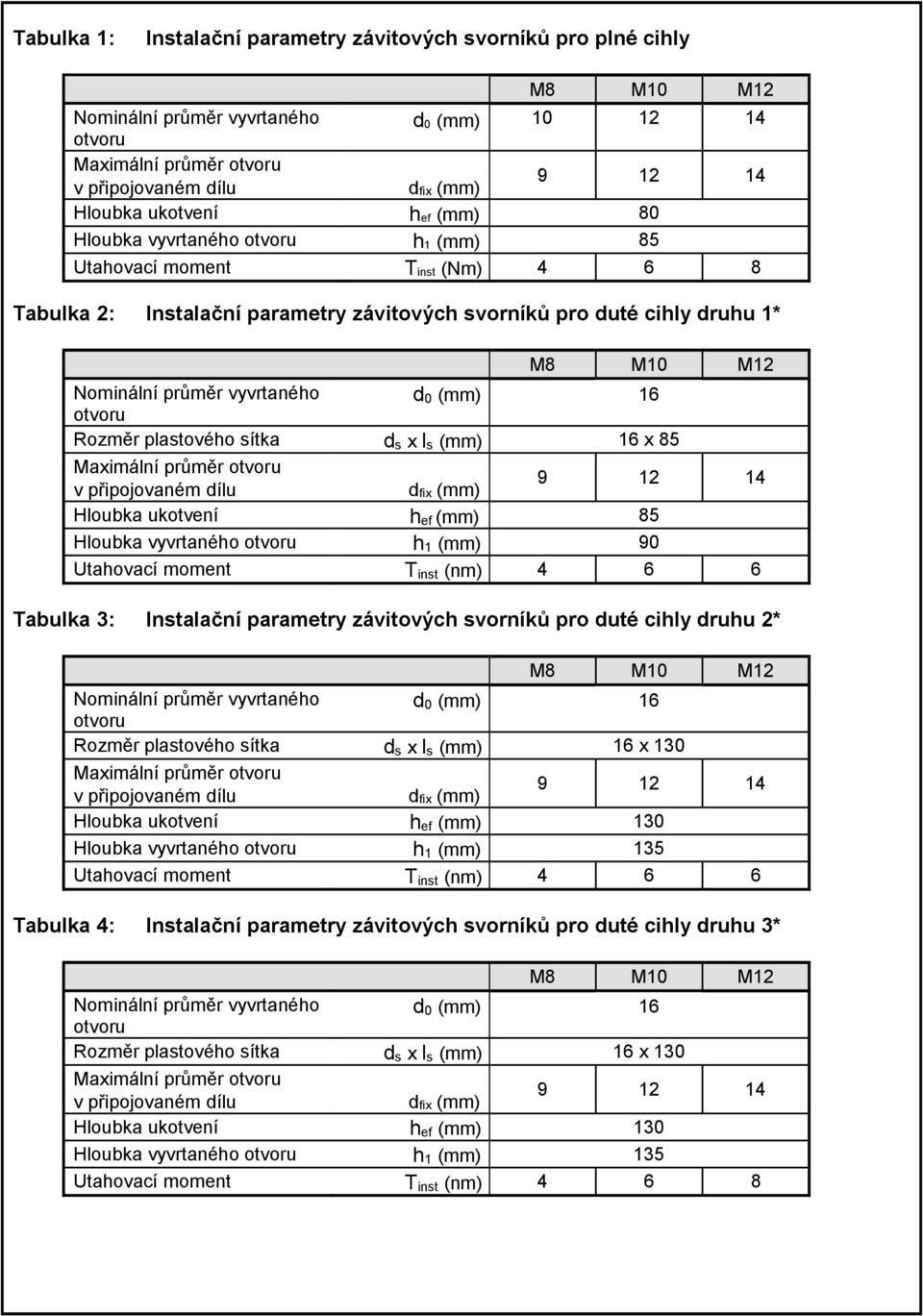

10 Tabulka 1: Instalační parametry závitových svorníků pro plné cihly M8 M10 M12 Nominální průměr vyvrtaného d0 (mm) otvoru Maximální průměr otvoru v připojovaném dílu dfix (mm) Hloubka ukotvení hef (mm) 80 Hloubka vyvrtaného otvoru h1 (mm) 85 Utahovací moment Tinst (Nm) Tabulka 2: Instalační parametry závitových svorníků pro duté cihly druhu 1* M8 M10 M12 Nominální průměr vyvrtaného d 0 (mm) 16 otvoru Rozměr plastového sítka d s x l s (mm) 16 x 85 Maximální průměr otvoru v připojovaném dílu dfix (mm) Hloubka ukotvení h ef (mm) 85 Hloubka vyvrtaného otvoru h 1 (mm) 90 Utahovací moment T inst (nm) Tabulka 3: Instalační parametry závitových svorníků pro duté cihly druhu 2* M8 M10 M12 Nominální průměr vyvrtaného d 0 (mm) 16 otvoru Rozměr plastového sítka d s x l s (mm) 16 x 130 Maximální průměr otvoru v připojovaném dílu dfix (mm) Hloubka ukotvení h ef (mm) 130 Hloubka vyvrtaného otvoru h 1 (mm) 135 Utahovací moment T inst (nm) Tabulka 4: Instalační parametry závitových svorníků pro duté cihly druhu 3* M8 M10 M12 Nominální průměr vyvrtaného d 0 (mm) 16 otvoru Rozměr plastového sítka d s x l s (mm) 16 x 130 Maximální průměr otvoru v připojovaném dílu dfix (mm) Hloubka ukotvení h ef (mm) 130 Hloubka vyvrtaného otvoru h 1 (mm) 135 Utahovací moment T inst (nm) 4 6 8

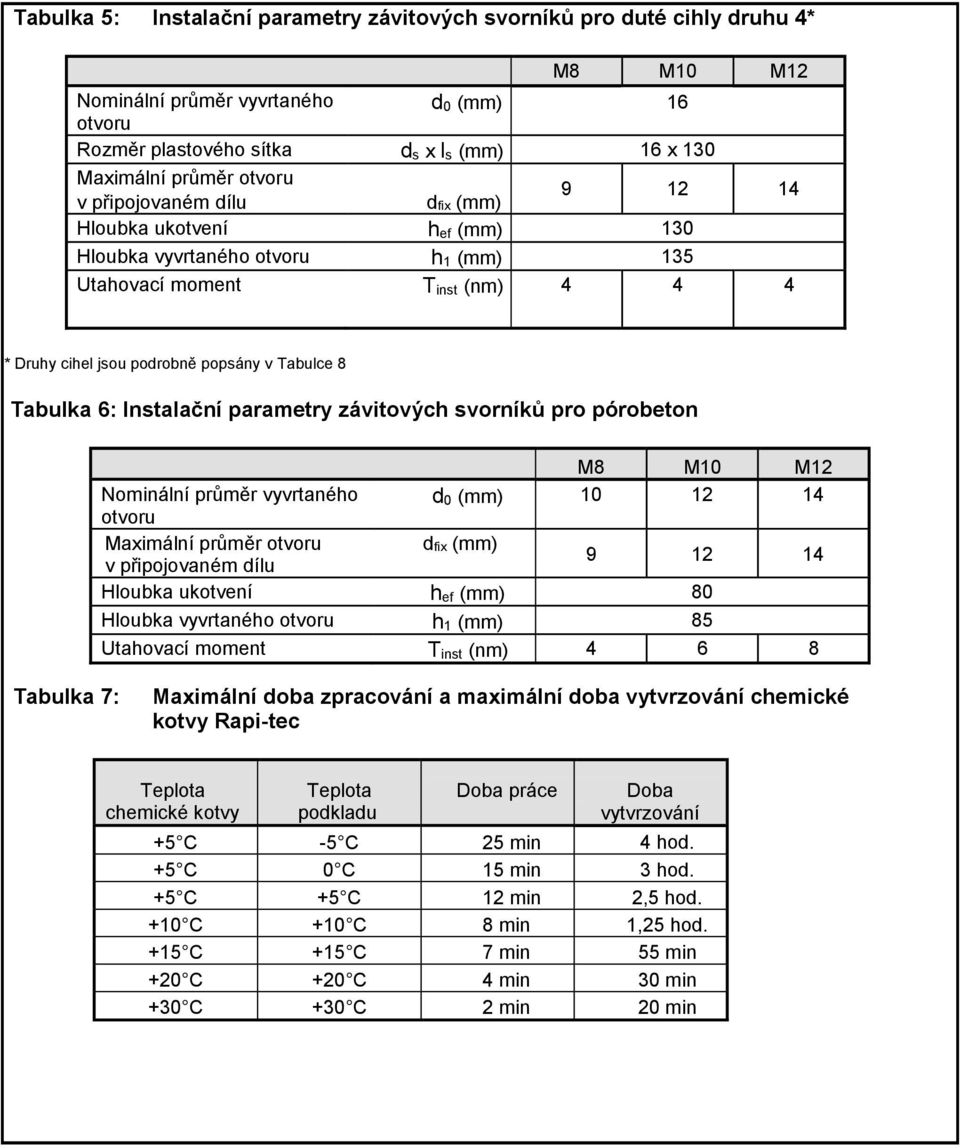

11 Tabulka 5: Instalační parametry závitových svorníků pro duté cihly druhu 4* M8 M10 M12 Nominální průměr vyvrtaného d 0 (mm) 16 otvoru Rozměr plastového sítka d s x l s (mm) 16 x 130 Maximální průměr otvoru v připojovaném dílu dfix (mm) Hloubka ukotvení h ef (mm) 130 Hloubka vyvrtaného otvoru h 1 (mm) 135 Utahovací moment T inst (nm) * Druhy cihel jsou podrobně popsány v Tabulce 8 Tabulka 6: Instalační parametry závitových svorníků pro pórobeton M8 M10 M12 Nominální průměr vyvrtaného d 0 (mm) otvoru Maximální průměr otvoru dfix (mm) v připojovaném dílu Hloubka ukotvení h ef (mm) 80 Hloubka vyvrtaného otvoru h 1 (mm) 85 Utahovací moment T inst (nm) Tabulka 7: Maximální doba zpracování a maximální doba vytvrzování chemické kotvy Rapi-tec Teplota chemické kotvy Teplota podkladu Doba práce Doba vytvrzování +5 C -5 C 25 min 4 hod. +5 C 0 C 15 min 3 hod. +5 C +5 C 12 min 2,5 hod. +10 C +10 C 8 min 1,25 hod. +15 C +15 C 7 min 55 min +20 C +20 C 4 min 30 min +30 C +30 C 2 min 20 min

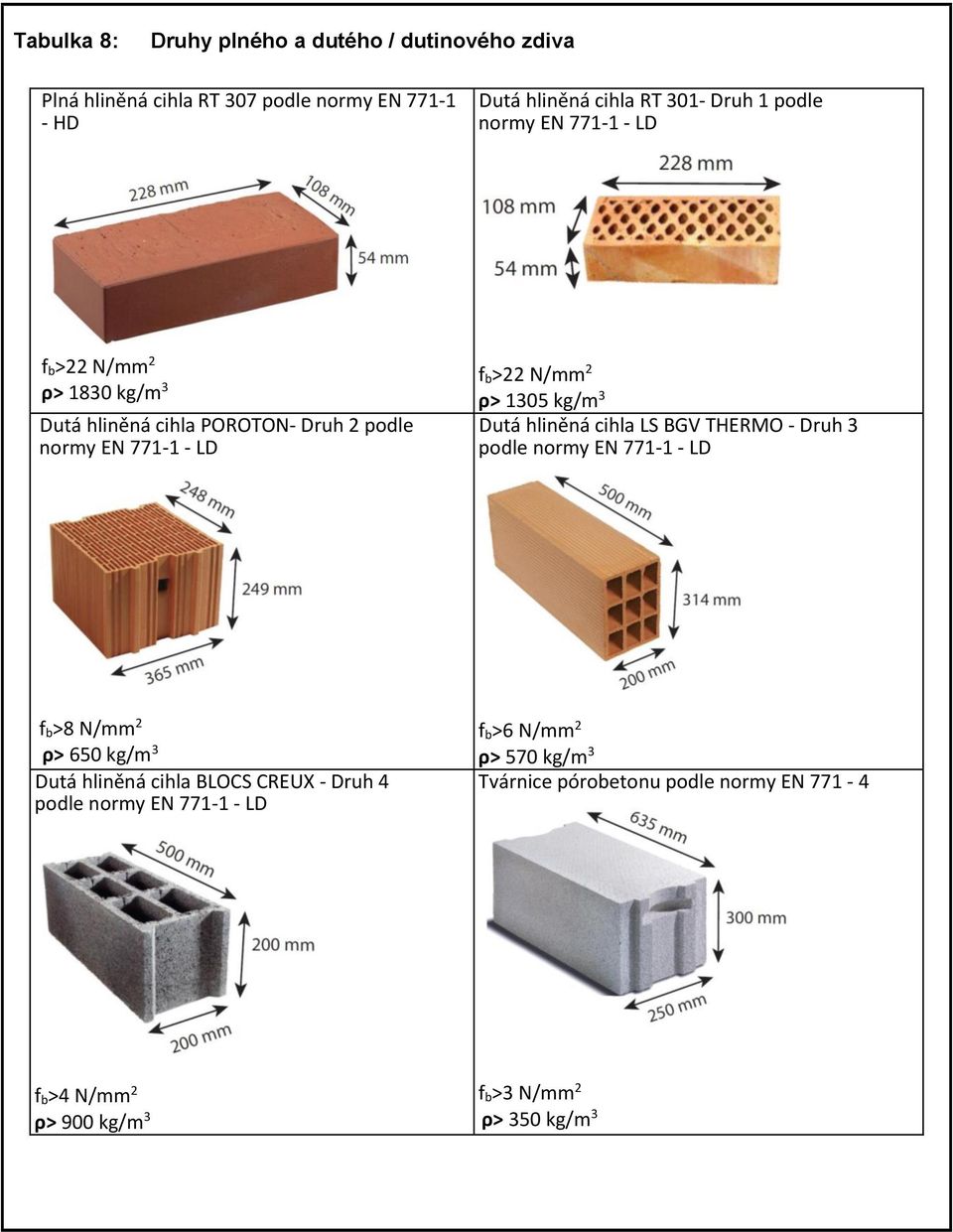

12 Tabulka 8: Druhy plného a dutého / dutinového zdiva Plná hliněná cihla RT 307 podle normy EN HD Dutá hliněná cihla RT 301- Druh 1 podle normy EN LD f b>22 N/mm 2 ρ> 1830 kg/m 3 Dutá hliněná cihla POROTON- Druh 2 podle normy EN LD f b>22 N/mm 2 ρ> 1305 kg/m 3 Dutá hliněná cihla LS BGV THERMO - Druh 3 podle normy EN LD f b>8 N/mm 2 ρ> 650 kg/m 3 Dutá hliněná cihla BLOCS CREUX - Druh 4 podle normy EN LD f b>6 N/mm 2 ρ> 570 kg/m 3 Tvárnice pórobetonu podle normy EN f b>4 N/mm 2 ρ> 900 kg/m 3 f b>3 N/mm 2 ρ> 350 kg/m 3

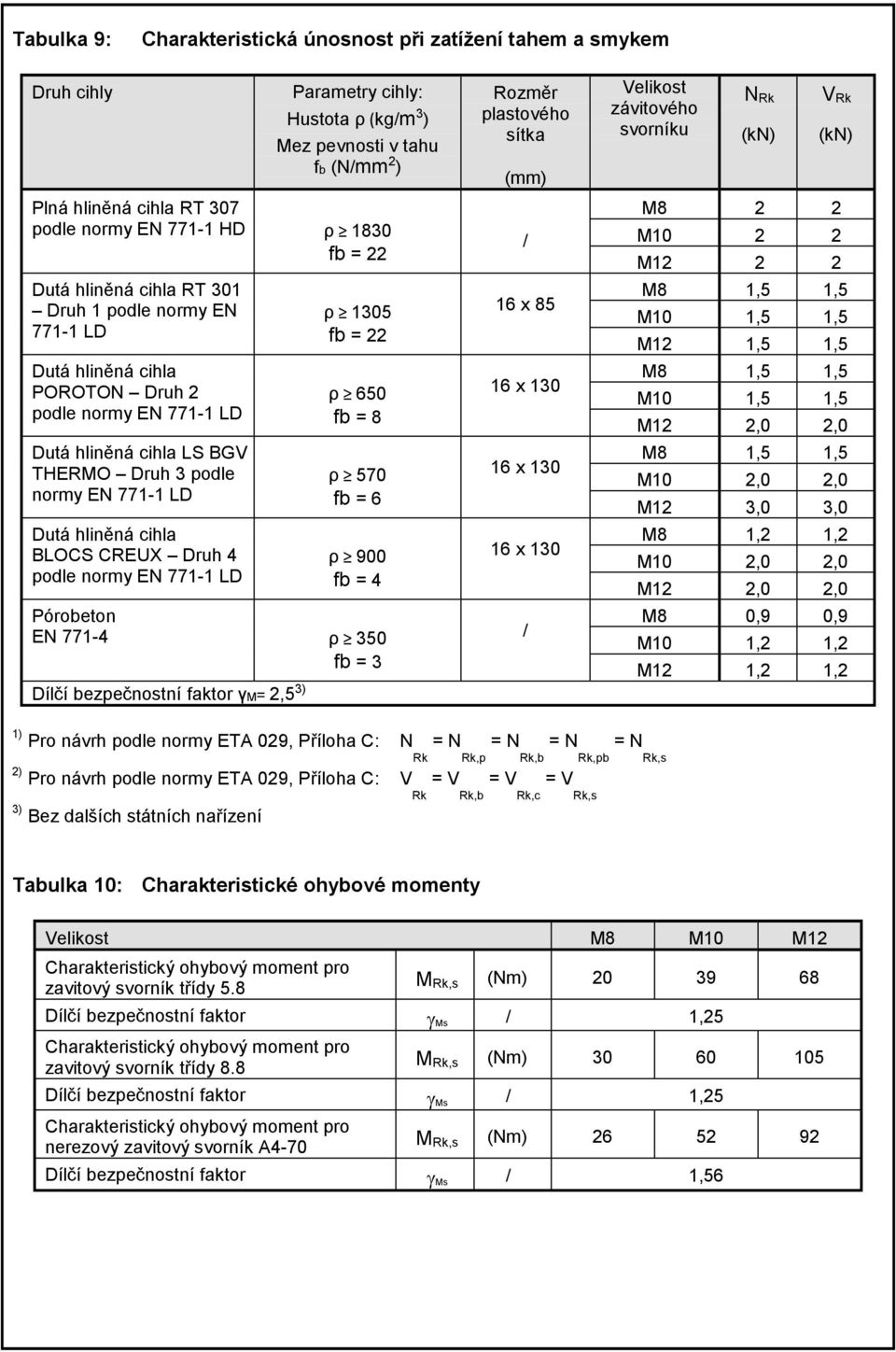

13 Tabulka 9: Charakteristická únosnost při zatížení tahem a smykem Druh cihly Parametry cihly: Hustota ρ (kg/m 3 ) Mez pevnosti v tahu fb (N/mm 2 ) Plná hliněná cihla RT 307 podle normy EN HD ρ 1830 fb = 22 Dutá hliněná cihla RT 301 Druh 1 podle normy EN LD Dutá hliněná cihla POROTON Druh 2 podle normy EN LD Dutá hliněná cihla LS BGV THERMO Druh 3 podle normy EN LD Dutá hliněná cihla BLOCS CREUX Druh 4 podle normy EN LD ρ 1305 fb = 22 ρ 650 fb = 8 ρ 570 fb = 6 ρ 900 fb = 4 Pórobeton EN ρ 350 fb = 3 Dílčí bezpečnostní faktor γm= 2,5 3) Rozměr plastového sítka (mm) / 16 x x x x 130 / Velikost závitového svorníku N Rk (kn) V Rk (kn) M8 2 2 M M M8 1,5 1,5 M10 1,5 1,5 M12 1,5 1,5 M8 1,5 1,5 M10 1,5 1,5 M12 2,0 2,0 M8 1,5 1,5 M10 2,0 2,0 M12 3,0 3,0 M8 1,2 1,2 M10 2,0 2,0 M12 2,0 2,0 M8 0,9 0,9 M10 1,2 1,2 M12 1,2 1,2 1) Pro návrh podle normy ETA 029, Příloha C: N = N = N = N = N Rk Rk,p Rk,b Rk,pb Rk,s 2) Pro návrh podle normy ETA 029, Příloha C: V = V = V = V Rk Rk,b Rk,c Rk,s 3) Bez dalších státních nařízení Tabulka 10: Charakteristické ohybové momenty Velikost M8 M10 M12 Charakteristický ohybový moment pro zavitový svorník třídy 5.8 M Rk,s (Nm) Dílčí bezpečnostní faktor Ms / 1,25 Charakteristický ohybový moment pro zavitový svorník třídy 8.8 M Rk,s (Nm) Dílčí bezpečnostní faktor Ms / 1,25 Charakteristický ohybový moment pro nerezový zavitový svorník A4-70 M Rk,s (Nm) Dílčí bezpečnostní faktor Ms / 1,56

14 Tabulka 11: Vzdálenosti od okrajů a rozteče s cr c cr s min cmin (mm) (mm) (mm) (mm) Plná cihla 20 x d 10 x d Dutá / dutinová cihla lunit 0,5 x lunit Pórobeton 20 x d 10 x d d lunit h nominální průměr závitového svorníku maximální rozměr jednotlivé cihly tloušťka zdiva
