1 Professional Představujeme novou hvězdu kotevní techniky!

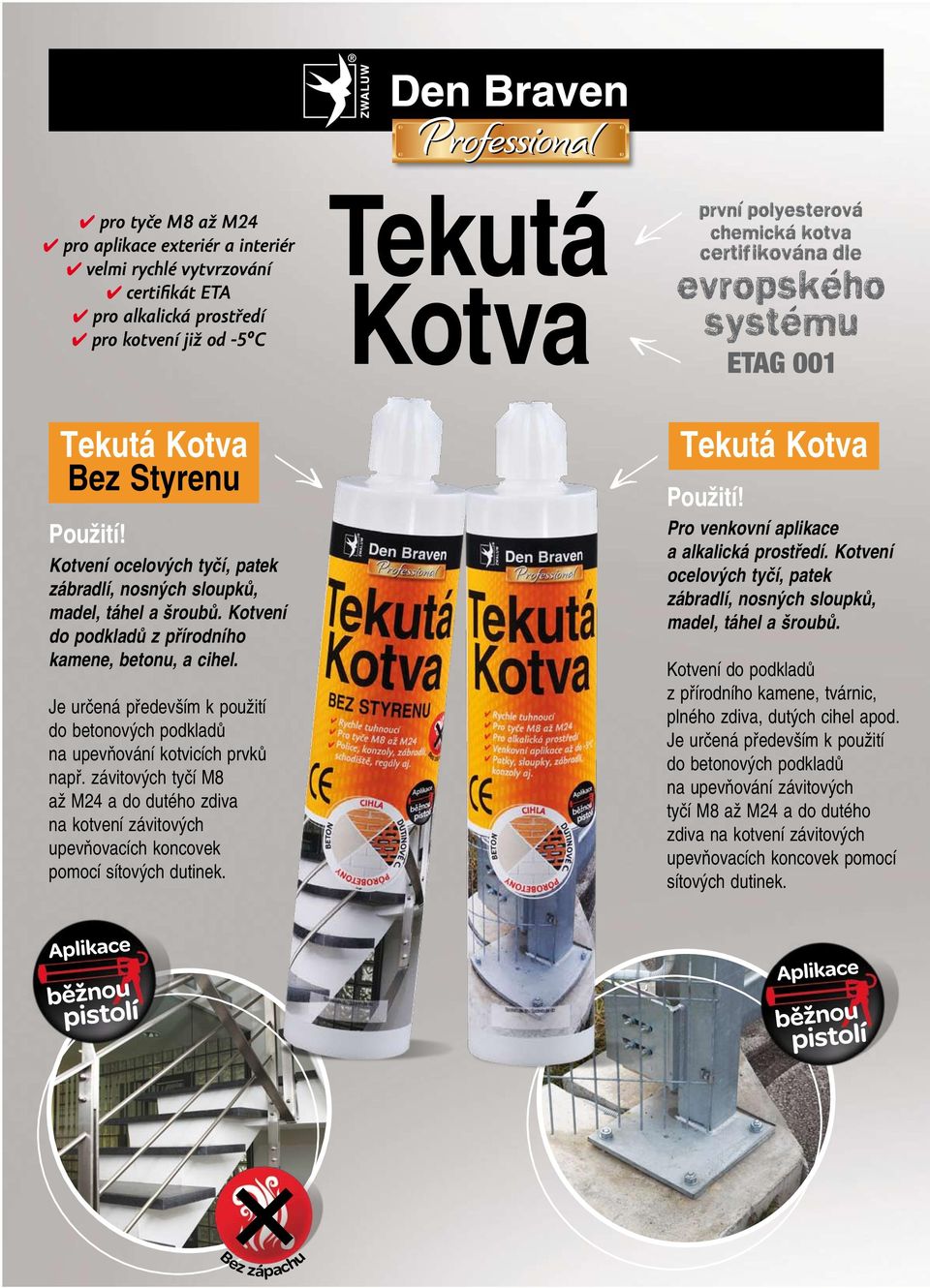

2 Professional pro tyče M8 až M4 pro aplikace exteriér a interiér velmi rychlé vytvrzování certifikát ETA pro alkalická prostředí pro kotvení již od - C Tekutá Kotva Tekutá Kotva Bez Styrenu Použití! Kotvení ocelových tyčí, patek zábradlí, nosných sloupků, madel, táhel a šroubů. Kotvení do podkladů z přírodního kamene, betonu, a cihel. Je určená především k použití do betonových podkladů na upevňování kotvicích prvků např. závitových tyčí M8 až M4 a do dutého zdiva na kotvení závitových upevňovacích koncovek pomocí sítových dutinek. Tekutá Kotva Použití! Pro venkovní aplikace a alkalická prostředí. Kotvení ocelových tyčí, patek zábradlí, nosných sloupků, madel, táhel a šroubů. Kotvení do podkladů z přírodního kamene, tvárnic, plného zdiva, dutých cihel apod. Je určená především k použití do betonových podkladů na upevňování závitových tyčí M8 až M4 a do dutého zdiva na kotvení závitových upevňovacích koncovek pomocí sítových dutinek. Bez zápachu

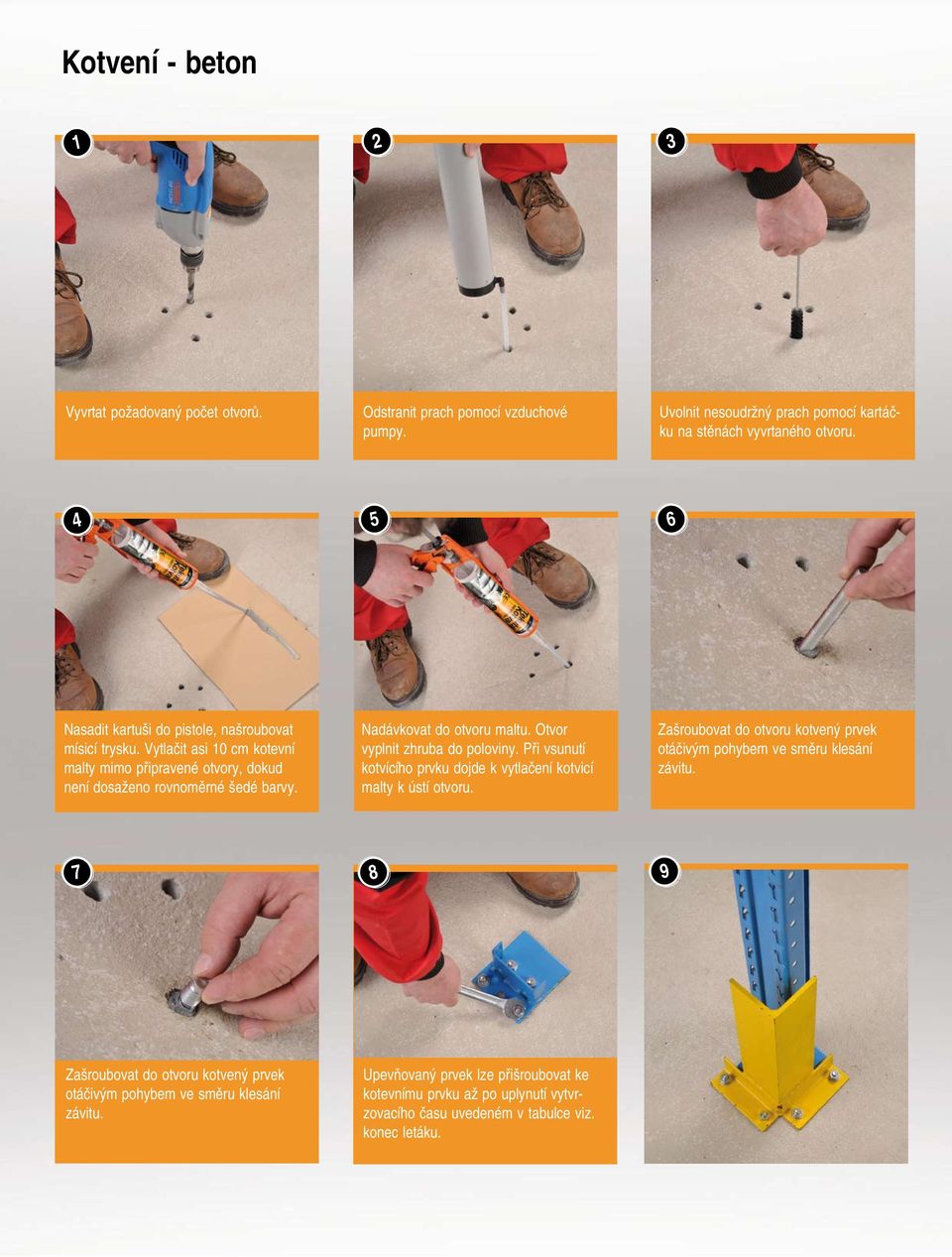

3 Kotvení - beton 1 3 Vyvrtat požadovaný počet otvorů. Odstranit prach pomocí vzduchové pumpy. Uvolnit nesoudržný prach pomocí kartáčku na stěnách vyvrtaného otvoru. 4 6 Nasadit kartuši do pistole, našroubovat mísicí trysku. Vytlačit asi 10 cm kotevní malty mimo připravené otvory, dokud není dosaženo rovnoměrné šedé barvy. Nadávkovat do otvoru maltu. Otvor vyplnit zhruba do poloviny. Při vsunutí kotvícího prvku dojde k vytlačení kotvicí malty k ústí otvoru. Zašroubovat do otvoru kotvený prvek otáčivým pohybem ve směru klesání závitu Zašroubovat do otvoru kotvený prvek otáčivým pohybem ve směru klesání závitu. Upevňovaný prvek lze přišroubovat ke kotevnímu prvku až po uplynutí vytvrzovacího času uvedeném v tabulce viz. konec letáku.

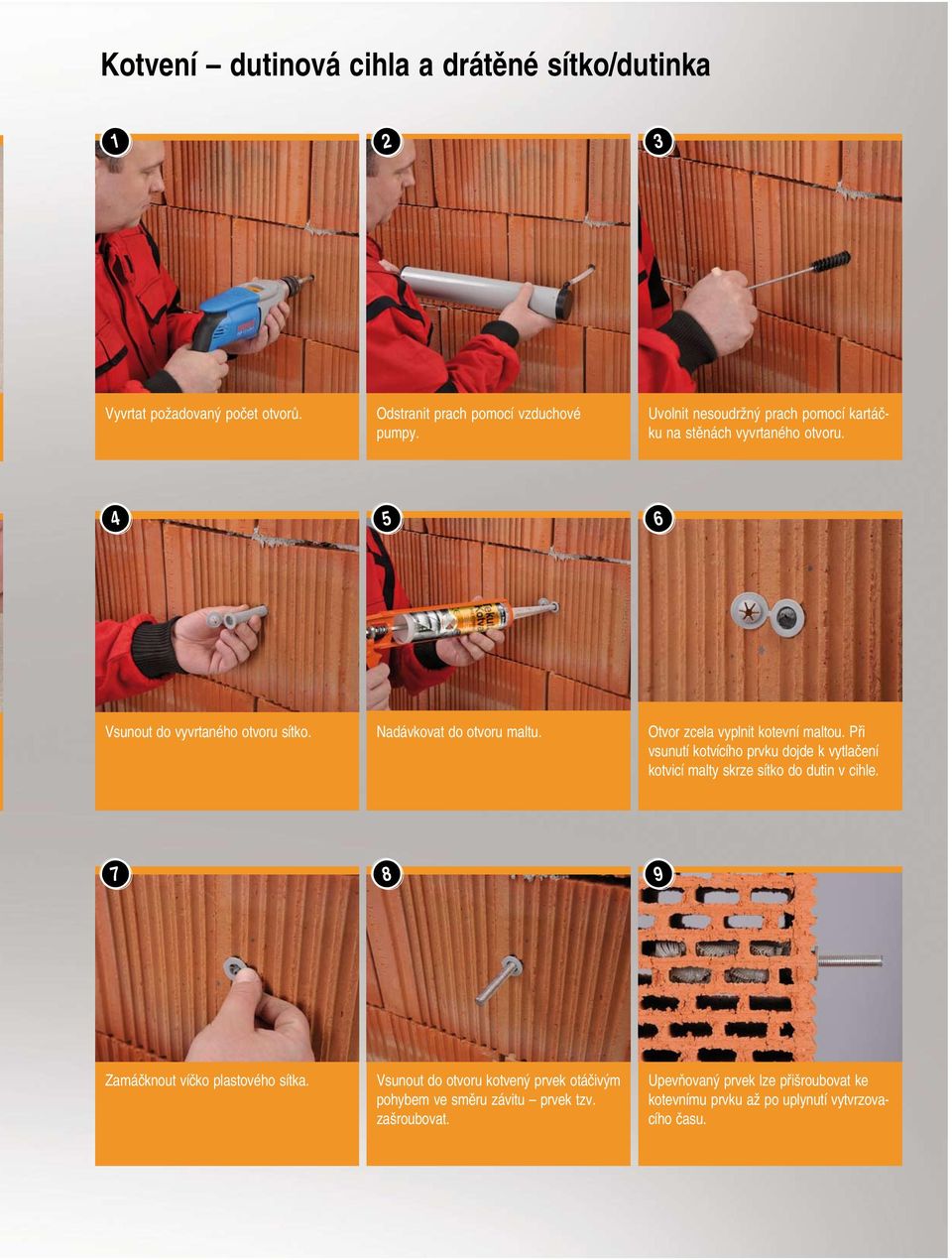

4 Kotvení dutinová cihla a drátěné sítko/dutinka 1 3 Vyvrtat požadovaný počet otvorů. Odstranit prach pomocí vzduchové pumpy. Uvolnit nesoudržný prach pomocí kartáčku na stěnách vyvrtaného otvoru. 4 6 Vsunout do vyvrtaného otvoru sítko. Nadávkovat do otvoru maltu. Otvor zcela vyplnit kotevní maltou. Při vsunutí kotvícího prvku dojde k vytlačení kotvicí malty skrze sítko do dutin v cihle Zamáčknout víčko plastového sítka. Vsunout do otvoru kotvený prvek otáčivým pohybem ve směru závitu prvek tzv. zašroubovat. Upevňovaný prvek lze přišroubovat ke kotevnímu prvku až po uplynutí vytvrzovacího času.

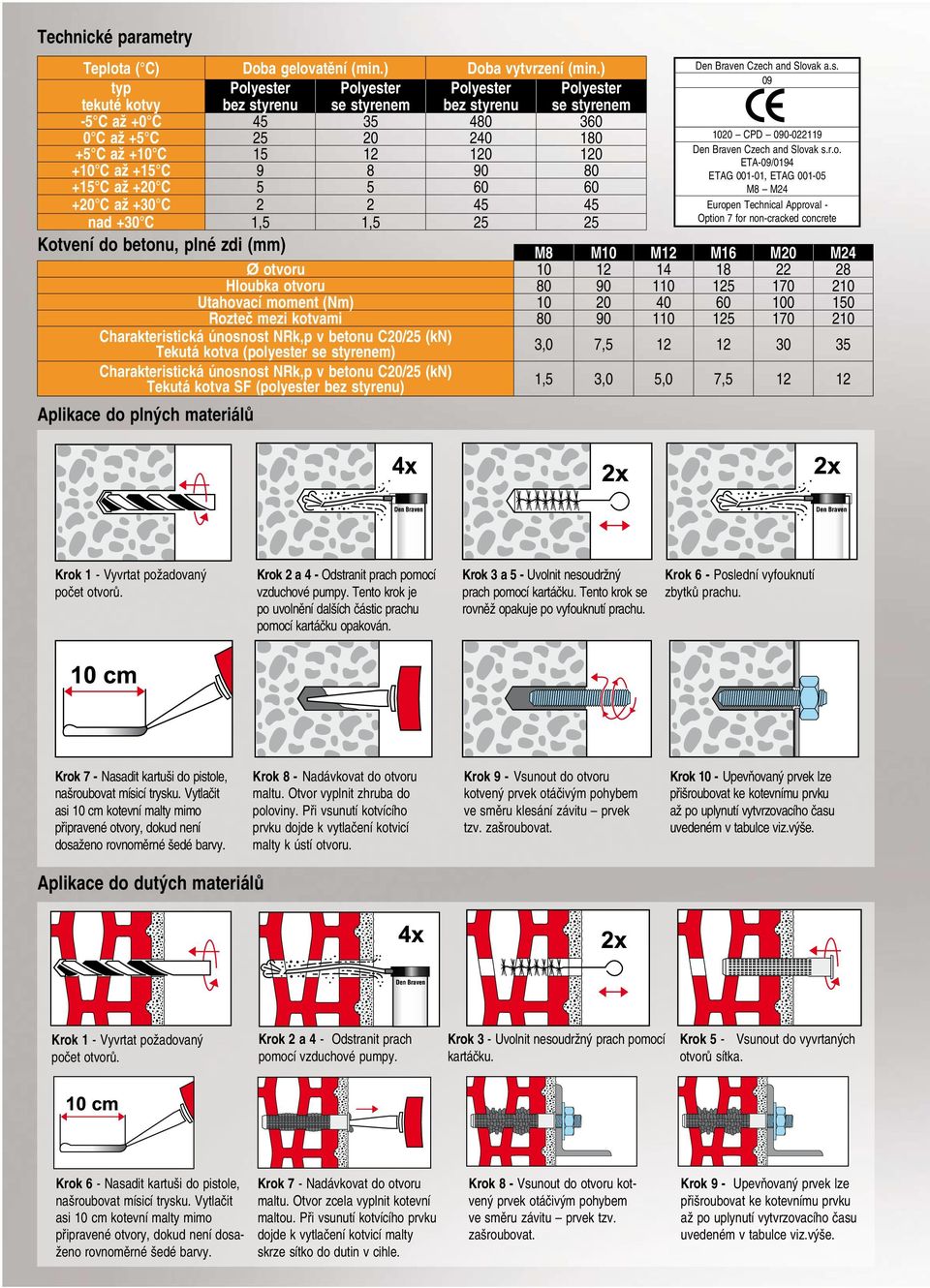

5 Technické parametry Teplota ( C) typ tekuté kotvy - C až +0 C 0 C až + C + C až +10 C +10 C až +1 C +1 C až +0 C +0 C až +30 C nad +30 C Doba gelovatění (min.) bez styrenu se styrenem , 1, Doba vytvrzení (min.) bez styrenu se styrenem Kotvení do betonu, plné zdi (mm) Ø otvoru Hloubka otvoru Utahovací moment (Nm) Rozteč mezi kotvami Charakteristická únosnost NRk,p v betonu C0/ (kn) Tekutá kotva (polyester se styrenem) Charakteristická únosnost NRk,p v betonu C0/ (kn) Tekutá kotva SF (polyester bez styrenu) Den Braven Czech and Slovak a.s CPD Den Braven Czech and Slovak s.r.o. ETA-09/0194 ETAG , ETAG M8 M4 Europen Technical Approval Option 7 for non-cracked concrete M M M M M M ,0 7, , 3,0,0 7, Aplikace do plných materiálů Krok 1 - Vyvrtat požadovaný počet otvorů. Krok a 4 - Odstranit prach pomocí vzduchové pumpy. Tento krok je po uvolnění dalších částic prachu pomocí kartáčku opakován. Krok 3 a - Uvolnit nesoudržný prach pomocí kartáčku. Tento krok se rovněž opakuje po vyfouknutí prachu. Krok 7 - Nasadit kartuši do pistole, našroubovat mísicí trysku. Vytlačit asi 10 cm kotevní malty mimo připravené otvory, dokud není dosaženo rovnoměrné šedé barvy. Krok 8 - Nadávkovat do otvoru maltu. Otvor vyplnit zhruba do poloviny. Při vsunutí kotvícího prvku dojde k vytlačení kotvicí malty k ústí otvoru. Krok 9 - Vsunout do otvoru kotvený prvek otáčivým pohybem ve směru klesání závitu prvek tzv. zašroubovat. Krok 6 - Poslední vyfouknutí zbytků prachu. Krok 10 - Upevňovaný prvek lze přišroubovat ke kotevnímu prvku až po uplynutí vytvrzovacího času uvedeném v tabulce viz.výše. Aplikace do dutých materiálů Krok 1 - Vyvrtat požadovaný počet otvorů. Krok a 4 - Odstranit prach pomocí vzduchové pumpy. Krok 6 - Nasadit kartuši do pistole, našroubovat mísicí trysku. Vytlačit asi 10 cm kotevní malty mimo připravené otvory, dokud není dosaženo rovnoměrné šedé barvy. Krok 7 - Nadávkovat do otvoru maltu. Otvor zcela vyplnit kotevní maltou. Při vsunutí kotvícího prvku dojde k vytlačení kotvicí malty skrze sítko do dutin v cihle. Krok 3 - Uvolnit nesoudržný prach pomocí kartáčku. Krok - Vsunout do vyvrtaných otvorů sítka. Krok 8 - Vsunout do otvoru kotvený prvek otáčivým pohybem ve směru závitu prvek tzv. zašroubovat. Krok 9 - Upevňovaný prvek lze přišroubovat ke kotevnímu prvku až po uplynutí vytvrzovacího času uvedeném v tabulce viz.výše.

6 Recept pro perfektní ukotvení Náhradní aplikační špičky, výtlačný aplikátor kotev 10 Náhradní 7407RL aplikační špička Aplikační špičky 74073RL v blistru Aplikátor pro N ml Ocelové pouzdro s vnitřním závitem IHK - M6 IHK - M8 IHK - M10 IHK - M 7404RL 74046RL 74047RL 74048RL Plastová sítka pro kotvení do dutých materiálů SHK x RL SHK 1 x RL SHK 1 x RL SHK 0 x RL SHK x 0 blistr RL SHK 1 x 8 blistr 74064RL SHK 1 x 130 blistr RL SHK 0 x 8 blistr RL Kovová sítka pro kotvení do dutých materiálů SHK -M 74070RL SHK 16-M 74071RL SHK -M 7407RL Vzduchová pumpa Čistící pumpa Čisticí kartáčky Čistící kartáček mm 74061RL Čistící kartáček 18mm 7406RL Aplikační pistole na kotvy pro 380ml kotvy 74060RL Pistole 380ml N1 Tekutá Kotva Obal Obsah 10 ml 300 ml 380 ml 74001BD 7401BD BD Tekutá Kotva bez styrenu Obal Obsah 10 ml 300 ml 380 ml BD 74014BD 740BD Distribuční síť společnosti Den Braven Váš prodejce Trebišov Den Braven Czech and Slovak a.s Úvalno 33, Česká republika tel.: , fax: IČO: 68707, DIČ: CZ68707 info@denbraven.cz,
