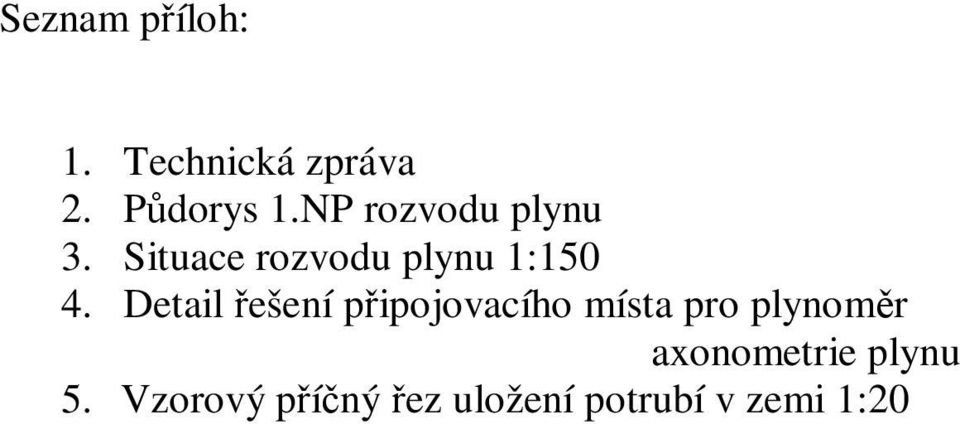

1 Seznam píloh: 1. Technická zpráva 2. Pdorys 1.NP rozvodu plynu 3. Situace rozvodu plynu 1: Detail ešení pipojovacího místa pro plynomr axonometrie plynu 5. Vzorový píný ez uložení potrubí v zemi 1:20

2 Domovní rozvod plynu - technická zpráva Projekt domovního rozvodu plynu je zpracován dle SN EN 1775, , Technických pravidel TPG ,TPG702 01, TPG a G Základní údaje o stavb akce : Novostavba rodinného domu místo : Hostivice, p /57 investor : Jií a Marie ajovi zpracovatel projektu : Jan Bauer kontrola : Josef Bauer - IO datum : listopad 2012 Projekt eší domovní rozvod plynu pro nový rodinný dm v obci Hostivice, p /57. Stedotlaká pípojka zemního plynu, na kterou bude napojen domovní rozvod plynu je pivedena do kiosku na hranici pozemku. Napojena je na hlavní plynový ad vedený místní komunikací. Pípojka plynu je ukonena uzavíracím plynovým kohoutem G 1" sloužící zárove jako hlavní uzávr plynu. Na HUP bude navazovat regulátor plynu a dle spoteby plynu plynomr G4. Celá sestava je umístna spolené skíni o rozmrech 500x500x350mm. Skí musí být z neholavého materiálu a pístupná zpedu pro obsluhu, revizi a údržbu plynového zaízení. Skí s hlavním uzávrem musí být umístna v takové výši, aby poitadlo plynomru bylo min.1000 mm nad terénem. Z kiosku od HUP a plynomru bude nízkotlaký rozvod plynu o tlaku 2,0 kpa veden pedzahrádkou a dále podél rodinného domu v zemi v hloubce 0,8m. V ureném míst vystupuje ze zem na fasádu domu a prochází do prostoru koupelny. Plynovod následn vede pod omítkou a prochází do prostoru technické místnosti k plynovému spotebii a dále prochází do prostoru kuchyn k plynovému sporáku. V našem pípad se jedná o plynový kondenzaní kotel a plynový sporák. Ped spotebii je rozvod plynu ukonen plynovými kohouty svtlosti dle udání výrobce spotebi. Rozvod plynu bude proveden mdným potrubím, navzájem svaovaným natvrdo (dle požadavku TPG ). Mohou být použity trubky i z jiných materiál, (nap. ocelové), jestliže mají srovnatelné, pípadn lepší vlastnosti. Nesmí se používat pozinkovaných trubek a tvarovek. Pro zmnu tvaru se ohýbají pouze trubky bezešvé do DN 32. Pokud se na trubce, nebo tvarovce zjistí pi montáži závada bránící použití, nesmí se opravovat, ale musí se vymnit. Závitové spoje se doporuuje omezit na nezbytn nutný poet (nap.u plynomru,ped spotebiem a p.). Plynovod musí být chránn proti korozi v místech, kde by mohl pijít do styku s agresivním prostedím, nap. trvale nebo obasné psobení vlhkosti, pítomnost dusitanových, amonných, halogenových a sirnatých látek, urychlova nebo zpomalova tuhnutí malty. Tato protikorozní ochrana se nevyžaduje v pípad, že plynovod pichází do styku se sádrou nebo vápennou maltou. V zemi je rozvod plynu veden PE potrubím 32/3, které 1000 mm ped objektem pechází v mdné potrubí.

. 1161/57 investor : Jií a Marie ajovi zpracovatel projektu : Jan Bauer kontrola : Josef Bauer - IO 414 414 27 datum : listopad 2012 Projekt eší domovní rozvod plynu pro nový rodinný dm v obci

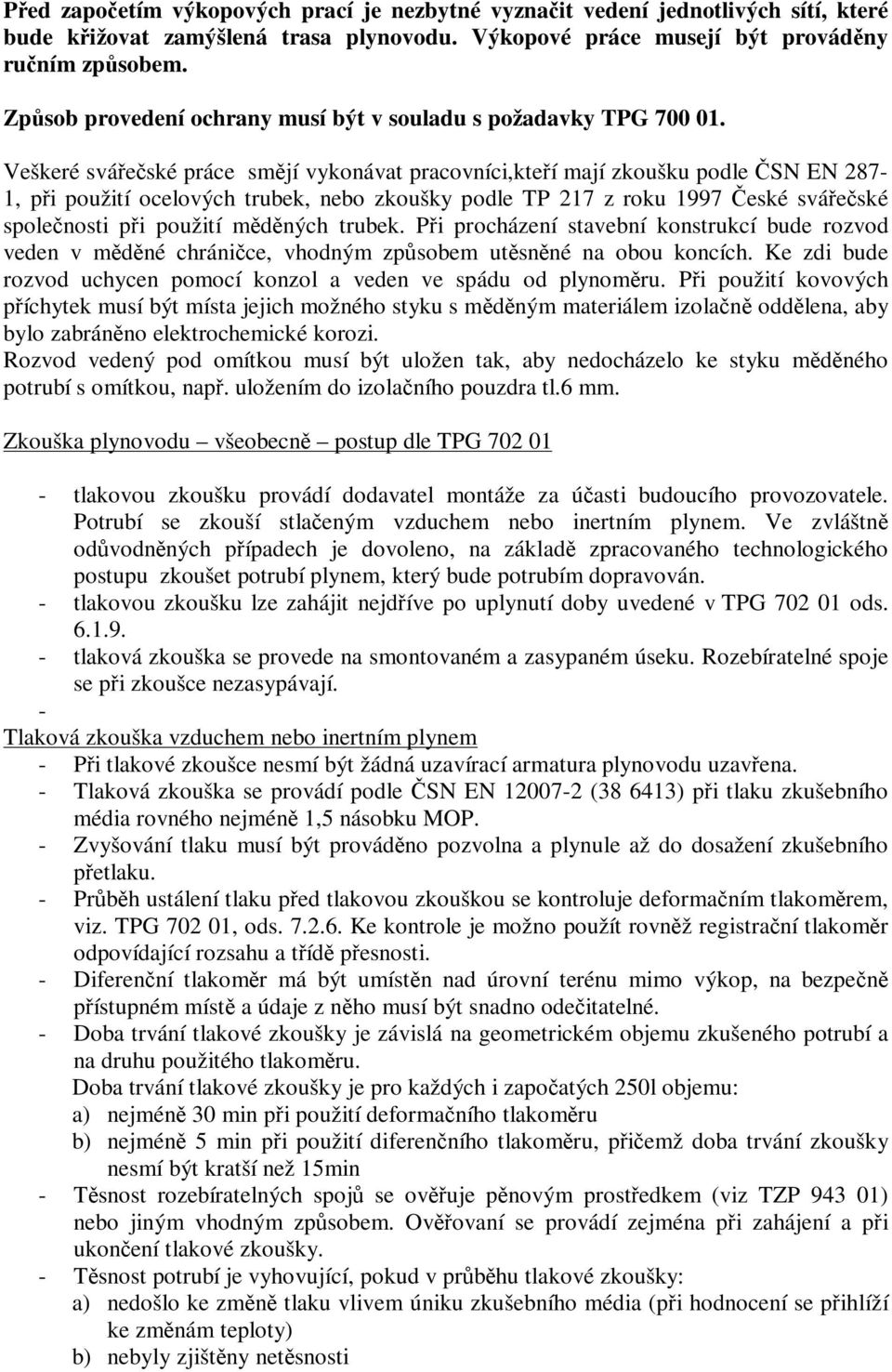

3 Ped zapoetím výkopových prací je nezbytné vyznait vedení jednotlivých sítí, které bude kižovat zamýšlená trasa plynovodu. Výkopové práce musejí být provádny runím zpsobem. Zpsob provedení ochrany musí být v souladu s požadavky TPG Veškeré sváeské práce smjí vykonávat pracovníci,kteí mají zkoušku podle SN EN 287-1, pi použití ocelových trubek, nebo zkoušky podle TP 217 z roku 1997 eské sváeské spolenosti pi použití mdných trubek. Pi procházení stavební konstrukcí bude rozvod veden v mdné chránice, vhodným zpsobem utsnné na obou koncích. Ke zdi bude rozvod uchycen pomocí konzol a veden ve spádu od plynomru. Pi použití kovových píchytek musí být místa jejich možného styku s mdným materiálem izolan oddlena, aby bylo zabránno elektrochemické korozi. Rozvod vedený pod omítkou musí být uložen tak, aby nedocházelo ke styku mdného potrubí s omítkou, nap. uložením do izolaního pouzdra tl.6 mm. Zkouška plynovodu všeobecn postup dle TPG tlakovou zkoušku provádí dodavatel montáže za úasti budoucího provozovatele. Potrubí se zkouší stlaeným vzduchem nebo inertním plynem. Ve zvláštn odvodnných pípadech je dovoleno, na základ zpracovaného technologického postupu zkoušet potrubí plynem, který bude potrubím dopravován. - tlakovou zkoušku lze zahájit nejdíve po uplynutí doby uvedené v TPG ods tlaková zkouška se provede na smontovaném a zasypaném úseku. Rozebíratelné spoje se pi zkoušce nezasypávají. - Tlaková zkouška vzduchem nebo inertním plynem - Pi tlakové zkoušce nesmí být žádná uzavírací armatura plynovodu uzavena. - Tlaková zkouška se provádí podle SN EN ( ) pi tlaku zkušebního média rovného nejmén 1,5 násobku MOP. - Zvyšování tlaku musí být provádno pozvolna a plynule až do dosažení zkušebního petlaku. - Prbh ustálení tlaku ped tlakovou zkouškou se kontroluje deformaním tlakomrem, viz. TPG , ods Ke kontrole je možno použít rovnž registraní tlakomr odpovídající rozsahu a tíd pesnosti. - Diferenní tlakomr má být umístn nad úrovní terénu mimo výkop, na bezpen pístupném míst a údaje z nho musí být snadno odeitatelné. - Doba trvání tlakové zkoušky je závislá na geometrickém objemu zkušeného potrubí a na druhu použitého tlakomru. Doba trvání tlakové zkoušky je pro každých i zapoatých 250l objemu: a) nejmén 30 min pi použití deformaního tlakomru b) nejmén 5 min pi použití diferenního tlakomru, piemž doba trvání zkoušky nesmí být kratší než 15min - Tsnost rozebíratelných spoj se ovuje pnovým prostedkem (viz TZP ) nebo jiným vhodným zpsobem. Ovovaní se provádí zejména pi zahájení a pi ukonení tlakové zkoušky. - Tsnost potrubí je vyhovující, pokud v prbhu tlakové zkoušky: a) nedošlo ke zmn tlaku vlivem úniku zkušebního média (pi hodnocení se pihlíží ke zmnám teploty) b) nebyly zjištny netsnosti

Veškeré sváeské práce smjí vykonávat pracovníci,kteí mají zkoušku podle SN EN 287-1, pi použití ocelových trubek, nebo zkoušky podle TP 217 z roku 1997 eské sváeské spolenosti pi použití mdných

4 - dojde-li pi zkoušce k poklesu tlaku vlivem úniku zkušebního média a místa úniku nebyla identifikována, je možno pi novém tlakování pidat do potrubí dávkovacím zaízením odorant, pop. i jinou látku umožující identifikaci místa únik. Pro práci s odorantem platí zvláštní pedpisy (zak.. 157/1998 Sb.) Ostatní požadavky na zkoušku - o výsledku zkoušky vyhotoví revizní technik protokol o zkoušce s píslušným zhodnocením prbhu zkoušky, s uvedením potebných údaj a odetených veliin a se závreným konstatováním, zda bylo zkoušené potrubí uznáno za pevné a tsné. Protokol o zkoušce obsahuje náležitosti podle 4.6 SN EN ( ) - není-li zkouška úspšná, je nutné ji po odstranní závad opakovat - po provedené tlakové zkoušce, s výjimkou zkoušky plynem, se zkušební médium vypustí, a to tak, aby nebylo ohroženo životní prostedí. Pokud by mlo dojít k vypuštní za více než 24 hodin po ukonení tlakové zkoušky, musí se snížit tlak v potrubí na hodnotu provozního tlaku. V dob, kdy je v potrubí zvýšený tlak, musí být vylouena jakákoliv manipulace se zaízením nepovolanou osobou. Uvedení do provozu Na základ odbrního zaízení zajistí dodavatelská firma ped uvedením do provozu výchozí revizi a vyhotoví zprávu o revizi, která je souástí dodávky odbrního zaízení.vpuštním plynu do odbrního plynového zaízení je plynovod uveden do provozu. Pi vpuštní plynu je nutno souasn provádt odvzdušování odbrního plynového zaízení. Plynovod uvede do provozu provádjící plynárenský závod.o vpuštní plynu do nov zizovaného plynovodu je provádjící organizace povinna vystavit protokol o vpuštní plynu. Spotebie seizuje a uvádí do provozu oprávnná organizace. Je povinna seídit spotebie podle návodu výrobce na píslušný tepelný výkon a vyzkoušet jejich bezvadnou funkci. Krom seízení hoák, kontroly funkce ovládacích orgán, pojistek a ostatních zabezpeovacích a regulaních orgán je povinna pezkoušet funkci odtahového zaízení, perušovae,nebo usmrovae tahu, spalinových klapek a.p. a to i v pípad,že provedla pouze výmnu spotebie(nap.starý za nový) Je rovnž povinna ped uvedením plynovodu a spotebie do provozu seznámit uživatele se správnou a bezpenou obsluhou a údržbou tchto odbrních zaízení. Vtrání prostoru s plynovými spotebii Musí být v souladu s SN EN 1775 a Technickými pravidly TPG V našem pípad se jedná o plynový kondenzaní kotel 17kW (s ohevem TUV) v provedení s uzavenou spalovací komorou tzv. turbo kotel, který si vzduch pro hoení nasává pímo z venkovního prostoru. Plynový sporák je umístn v prostoru, který svým objemem je v souladu s požadavky technických pravidel TPG

) Ostatní požadavky na zkoušku - o výsledku zkoušky vyhotoví revizní technik protokol o zkoušce s píslušným zhodnocením prbhu zkoušky, s uvedením potebných údaj a odetených veliin a se závreným

5 Provoz,kontrola a údržba zaízení se ídí SN EN Instalace nových plynových spotebi název poet ks. hod. spoteba píkon prov.tlak 1. Plynový kotel ks 1 1,79 m3/hod 17 kw 2 kpa 2. Plynový sporák ks 1 1,2 m3/hod 10kW 2 kpa Max. hod odbr 2,99 m3/hod 17 kw Min.hod odbr 0,39 m3/hod 2 kw Výpoet svtlosti nového pívodního potrubí byl poítán pro množství 2,99 m3 dle TGP l a tlakové ztráty 50 Pa s pihlédnutím k možnosti pipojení dalších plyn.spotebi.

Plynový sporák ks 1 1,2 m3/hod 10kW 2 kpa Max. hod odbr 2,99 m3/hod 17 kw Min.
