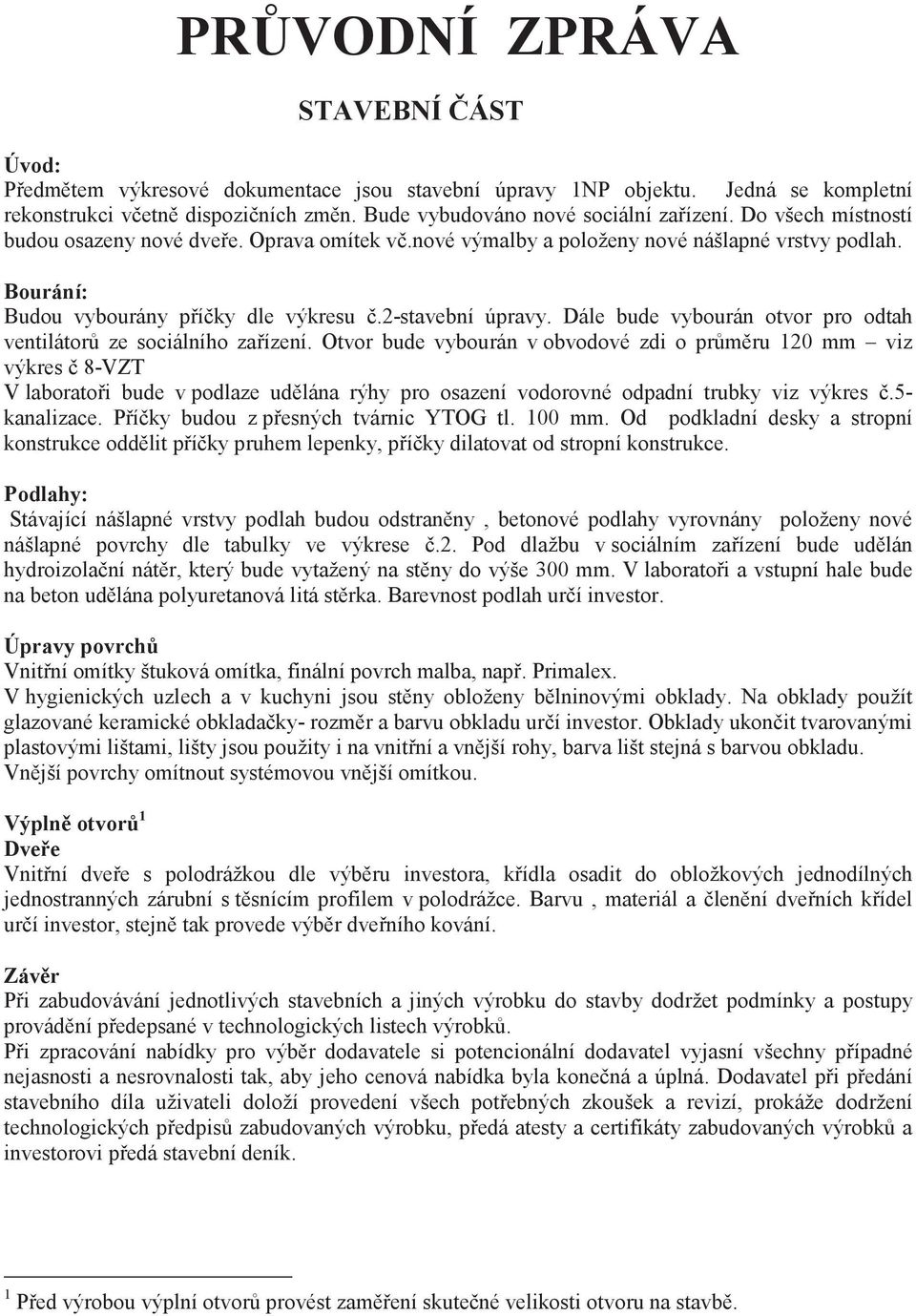

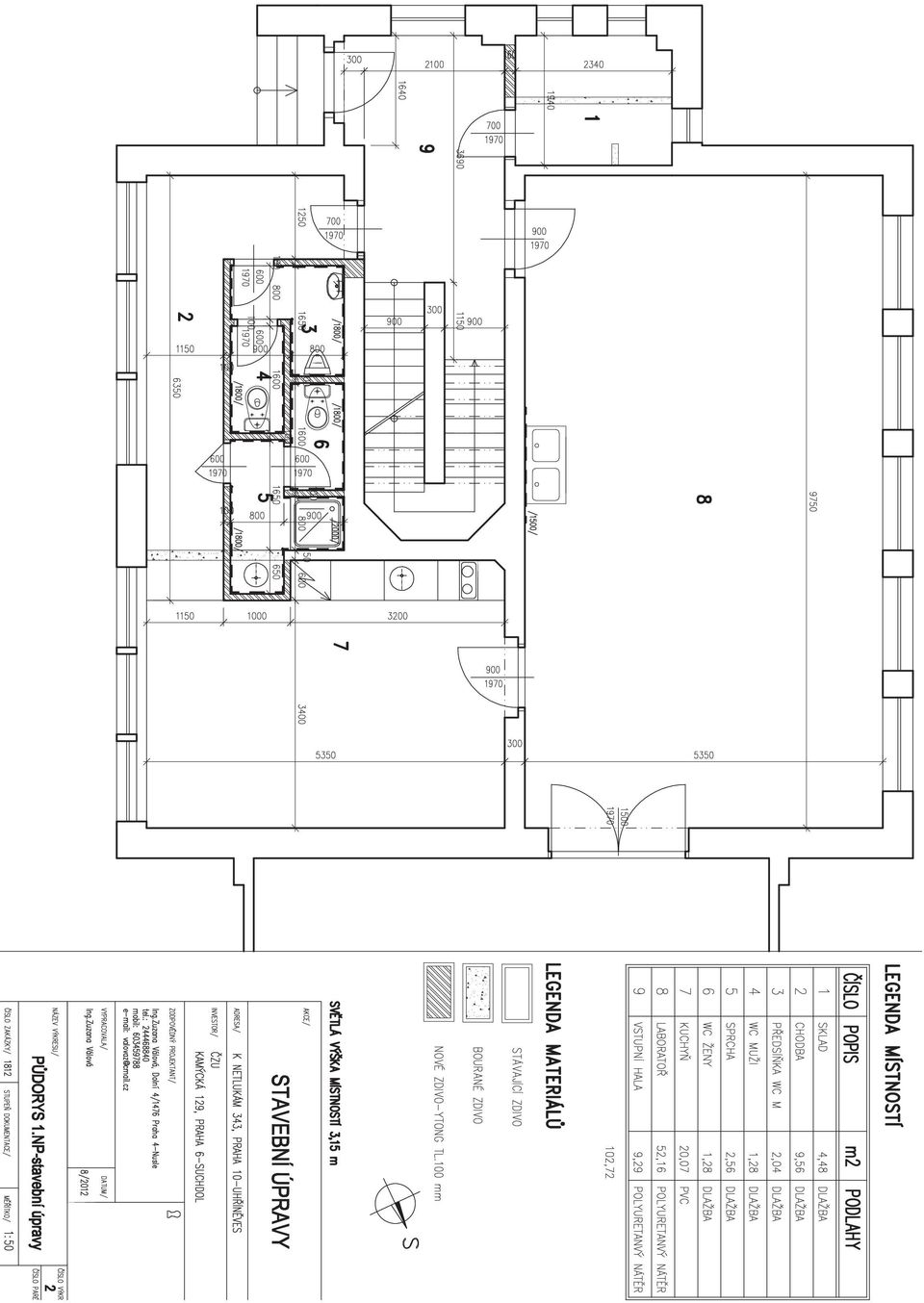

8 PRVODNÍ ZPRÁVA STAVEBNÍ ÁST Úvod: Pedmtem výkresové dokumentace jsou stavební úpravy 1NP objektu. Jedná se kompletní rekonstrukci vetn dispoziních zmn. Bude vybudováno nové sociální zaízení. Do všech místností budou osazeny nové dvee. Oprava omítek v.nové výmalby a položeny nové nášlapné vrstvy podlah. Bourání: Budou vybourány píky dle výkresu.2-stavební úpravy. Dále bude vybourán otvor pro odtah ventilátor ze sociálního zaízení. Otvor bude vybourán v obvodové zdi o prmru 120 mm viz výkres 8-VZT V laboratoi bude v podlaze udlána rýhy pro osazení vodorovné odpadní trubky viz výkres.5- kanalizace. Píky budou z pesných tvárnic YTOG tl. 100 mm. Od podkladní desky a stropní konstrukce oddlit píky pruhem lepenky, píky dilatovat od stropní konstrukce. Podlahy: Stávající nášlapné vrstvy podlah budou odstranny, betonové podlahy vyrovnány položeny nové nášlapné povrchy dle tabulky ve výkrese.2. Pod dlažbu v sociálním zaízení bude udlán hydroizolaní nátr, který bude vytažený na stny do výše 300 mm. V laboratoi a vstupní hale bude na beton udlána polyuretanová litá strka. Barevnost podlah urí investor. Úpravy povrch Vnitní omítky štuková omítka, finální povrch malba, nap. Primalex. V hygienických uzlech a v kuchyni jsou stny obloženy blninovými obklady. Na obklady použít glazované keramické obkladaky- rozmr a barvu obkladu urí investor. Obklady ukonit tvarovanými plastovými lištami, lišty jsou použity i na vnitní a vnjší rohy, barva lišt stejná s barvou obkladu. Vnjší povrchy omítnout systémovou vnjší omítkou. Výpln otvor 1 Dvee Vnitní dvee s polodrážkou dle výbru investora, kídla osadit do obložkových jednodílných jednostranných zárubní s tsnícím profilem v polodrážce. Barvu, materiál a lenní dveních kídel urí investor, stejn tak provede výbr dveního kování. Závr Pi zabudovávání jednotlivých stavebních a jiných výrobku do stavby dodržet podmínky a postupy provádní pedepsané v technologických listech výrobk. Pi zpracování nabídky pro výbr dodavatele si potencionální dodavatel vyjasní všechny pípadné nejasnosti a nesrovnalosti tak, aby jeho cenová nabídka byla konená a úplná. Dodavatel pi pedání stavebního díla uživateli doloží provedení všech potebných zkoušek a revizí, prokáže dodržení technologických pedpis zabudovaných výrobku, pedá atesty a certifikáty zabudovaných výrobk a investorovi pedá stavební deník. 1 Ped výrobou výplní otvor provést zamení skutené velikosti otvoru na stavb.

Dále bude vybourán otvor pro odtah ventilátor ze sociálního zaízení.

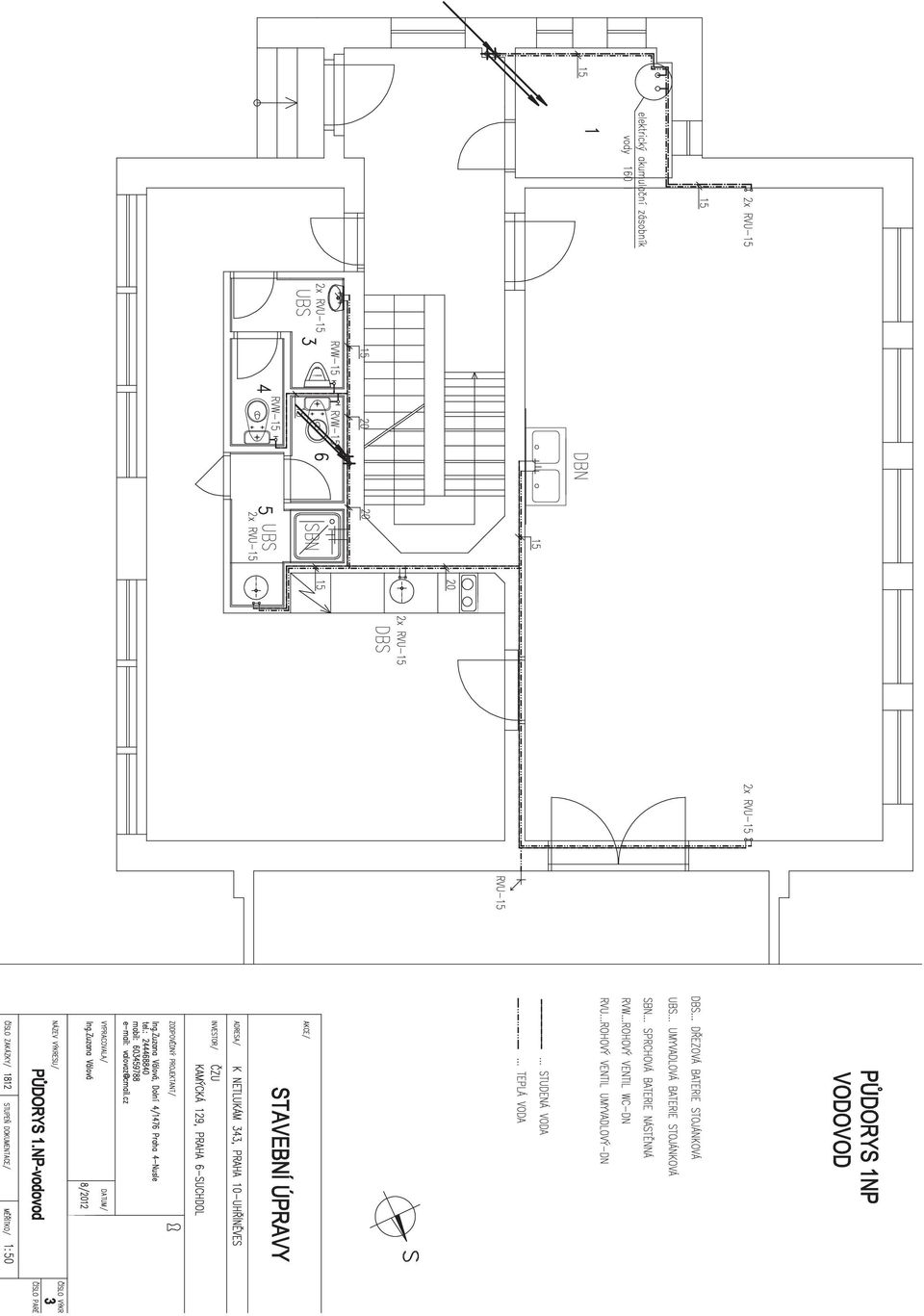

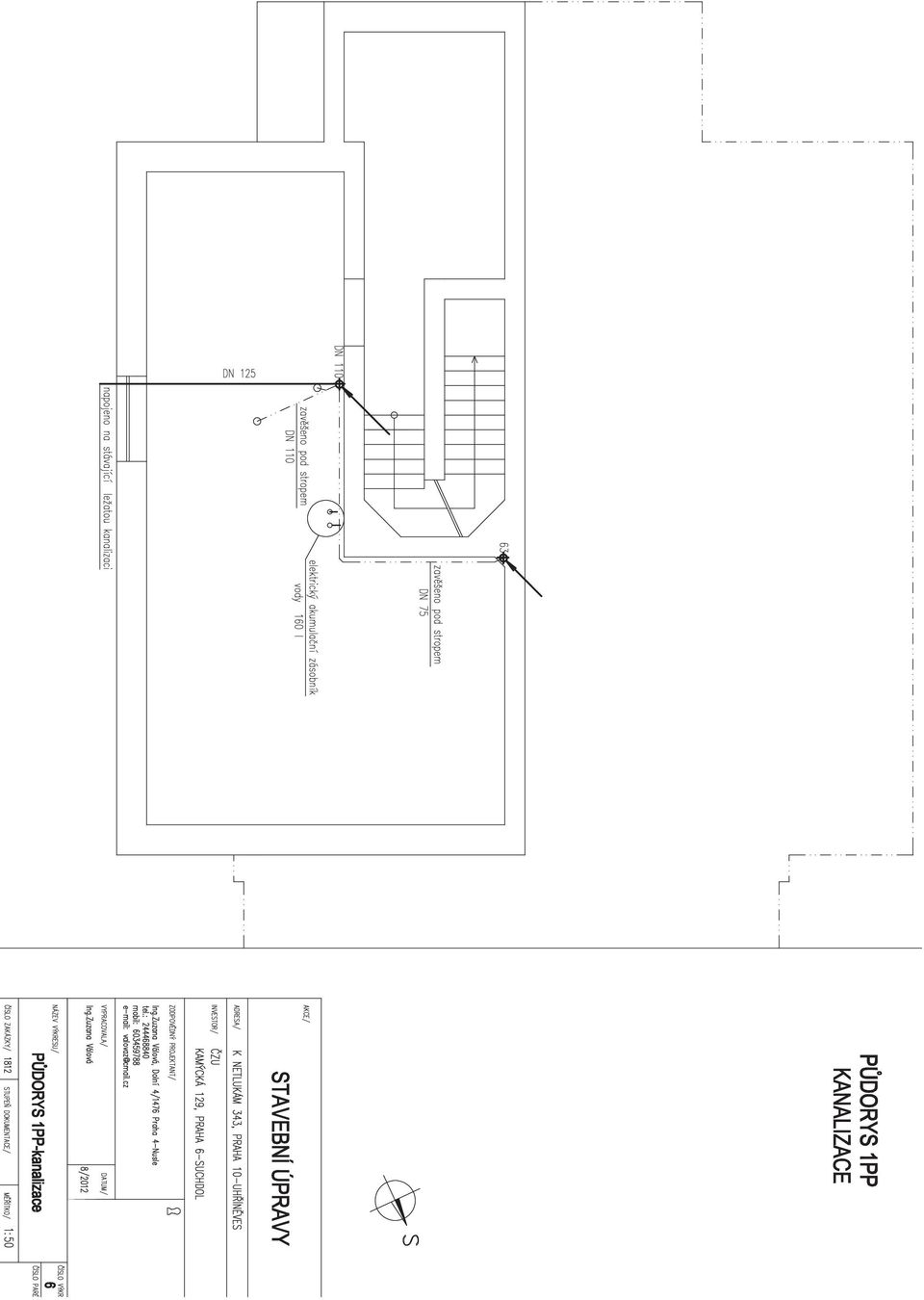

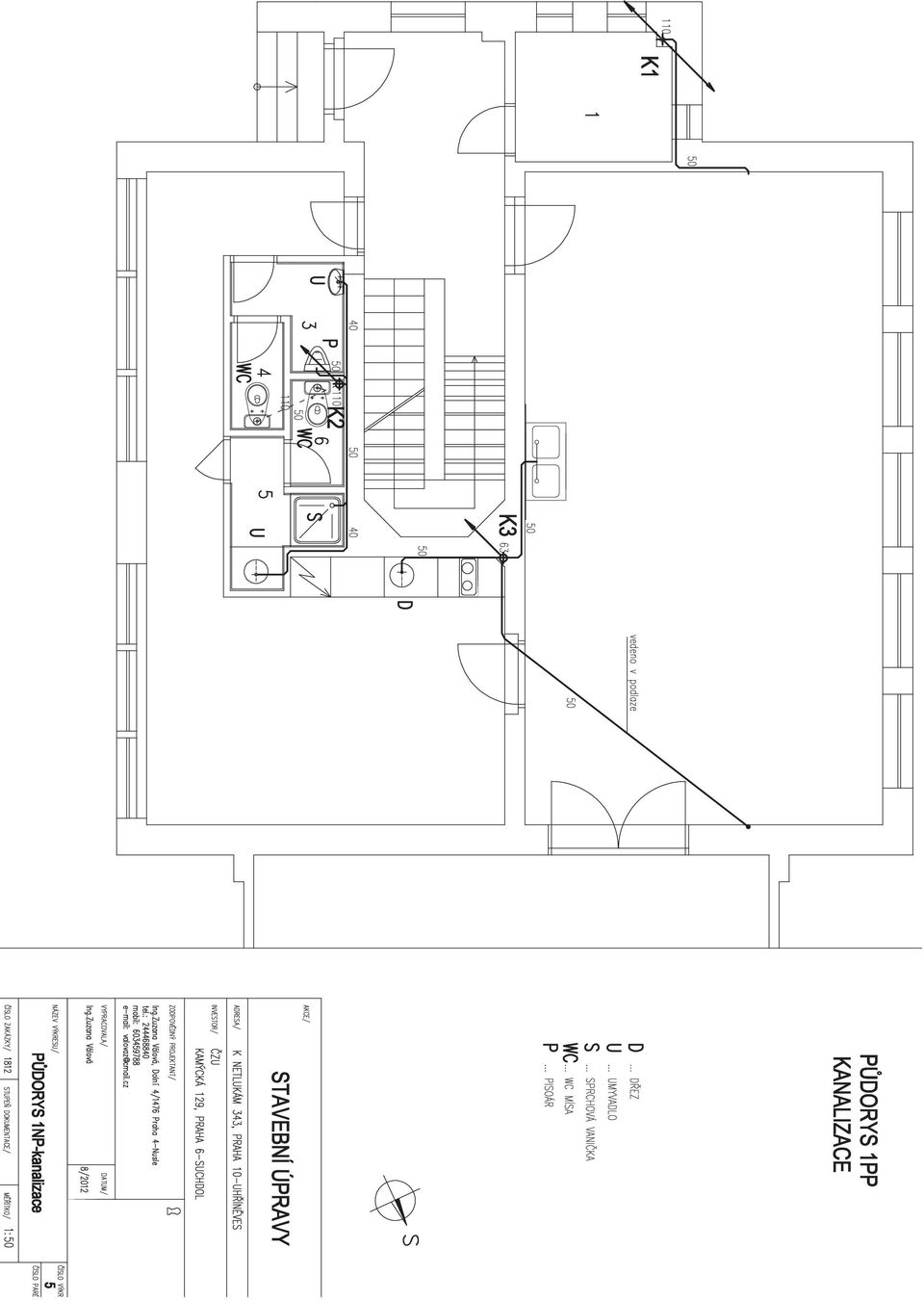

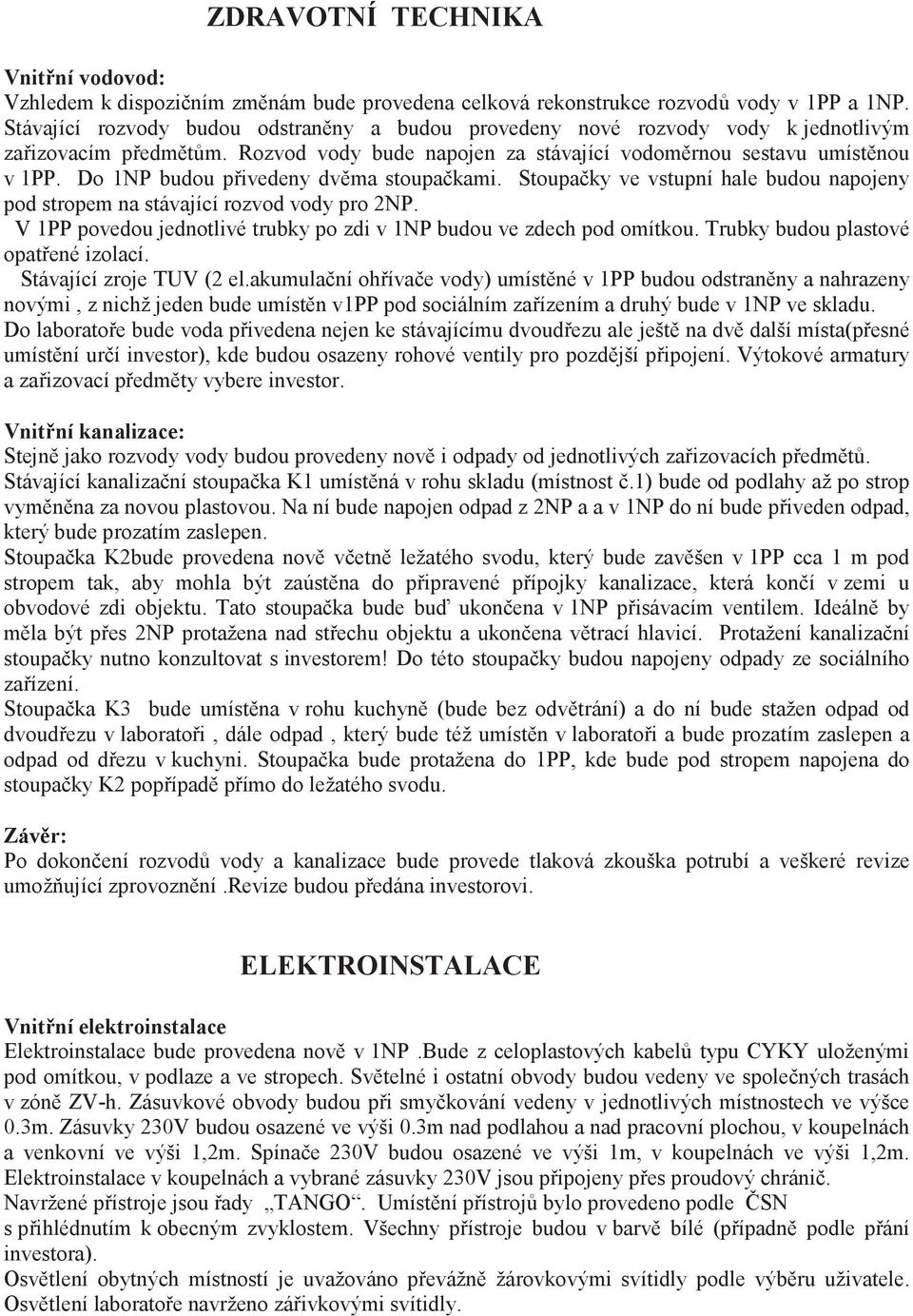

9 ZDRAVOTNÍ TECHNIKA Vnitní vodovod: Vzhledem k dispoziním zmnám bude provedena celková rekonstrukce rozvod vody v 1PP a 1NP. Stávající rozvody budou odstranny a budou provedeny nové rozvody vody k jednotlivým zaizovacím pedmtm. Rozvod vody bude napojen za stávající vodomrnou sestavu umístnou v 1PP. Do 1NP budou pivedeny dvma stoupakami. Stoupaky ve vstupní hale budou napojeny pod stropem na stávající rozvod vody pro 2NP. V 1PP povedou jednotlivé trubky po zdi v 1NP budou ve zdech pod omítkou. Trubky budou plastové opatené izolací. Stávající zroje TUV (2 el.akumulaní ohívae vody) umístné v 1PP budou odstranny a nahrazeny novými, z nichž jeden bude umístn v1pp pod sociálním zaízením a druhý bude v 1NP ve skladu. Do laboratoe bude voda pivedena nejen ke stávajícímu dvoudezu ale ješt na dv další místa(pesné umístní urí investor), kde budou osazeny rohové ventily pro pozdjší pipojení. Výtokové armatury a zaizovací pedmty vybere investor. Vnitní kanalizace: Stejn jako rozvody vody budou provedeny nov i odpady od jednotlivých zaizovacích pedmt. Stávající kanalizaní stoupaka K1 umístná v rohu skladu (místnost.1) bude od podlahy až po strop vymnna za novou plastovou. Na ní bude napojen odpad z 2NP a a v 1NP do ní bude piveden odpad, který bude prozatím zaslepen. Stoupaka K2bude provedena nov vetn ležatého svodu, který bude zavšen v 1PP cca 1 m pod stropem tak, aby mohla být zaústna do pipravené pípojky kanalizace, která koní v zemi u obvodové zdi objektu. Tato stoupaka bude bu ukonena v 1NP pisávacím ventilem. Ideáln by mla být pes 2NP protažena nad stechu objektu a ukonena vtrací hlavicí. Protažení kanalizaní stoupaky nutno konzultovat s investorem! Do této stoupaky budou napojeny odpady ze sociálního zaízení. Stoupaka K3 bude umístna v rohu kuchyn (bude bez odvtrání) a do ní bude stažen odpad od dvoudezu v laboratoi, dále odpad, který bude též umístn v laboratoi a bude prozatím zaslepen a odpad od dezu v kuchyni. Stoupaka bude protažena do 1PP, kde bude pod stropem napojena do stoupaky K2 popípad pímo do ležatého svodu. Závr: Po dokonení rozvod vody a kanalizace bude provede tlaková zkouška potrubí a veškeré revize umožující zprovoznní.revize budou pedána investorovi. ELEKTROINSTALACE Vnitní elektroinstalace Elektroinstalace bude provedena nov v 1NP.Bude z celoplastových kabel typu CYKY uloženými pod omítkou, v podlaze a ve stropech. Svtelné i ostatní obvody budou vedeny ve spolených trasách v zón ZV-h. Zásuvkové obvody budou pi smykování vedeny v jednotlivých místnostech ve výšce 0.3m. Zásuvky 230V budou osazené ve výši 0.3m nad podlahou a nad pracovní plochou, v koupelnách a venkovní ve výši 1,2m. Spínae 230V budou osazené ve výši 1m, v koupelnách ve výši 1,2m. Elektroinstalace v koupelnách a vybrané zásuvky 230V jsou pipojeny pes proudový chráni. Navržené pístroje jsou ady TANGO. Umístní pístroj bylo provedeno podle SN s pihlédnutím k obecným zvyklostem. Všechny pístroje budou v barv bílé (pípadn podle pání investora). Osvtlení obytných místností je uvažováno pevážn žárovkovými svítidly podle výbru uživatele. Osvtlení laboratoe navrženo záivkovými svítidly.

Do 1NP budou pivedeny dvma stoupakami. Stoupaky ve vstupní hale budou napojeny pod stropem na stávající rozvod vody pro 2NP. V 1PP povedou jednotlivé trubky po zdi v 1NP budou ve zdech pod omítkou.

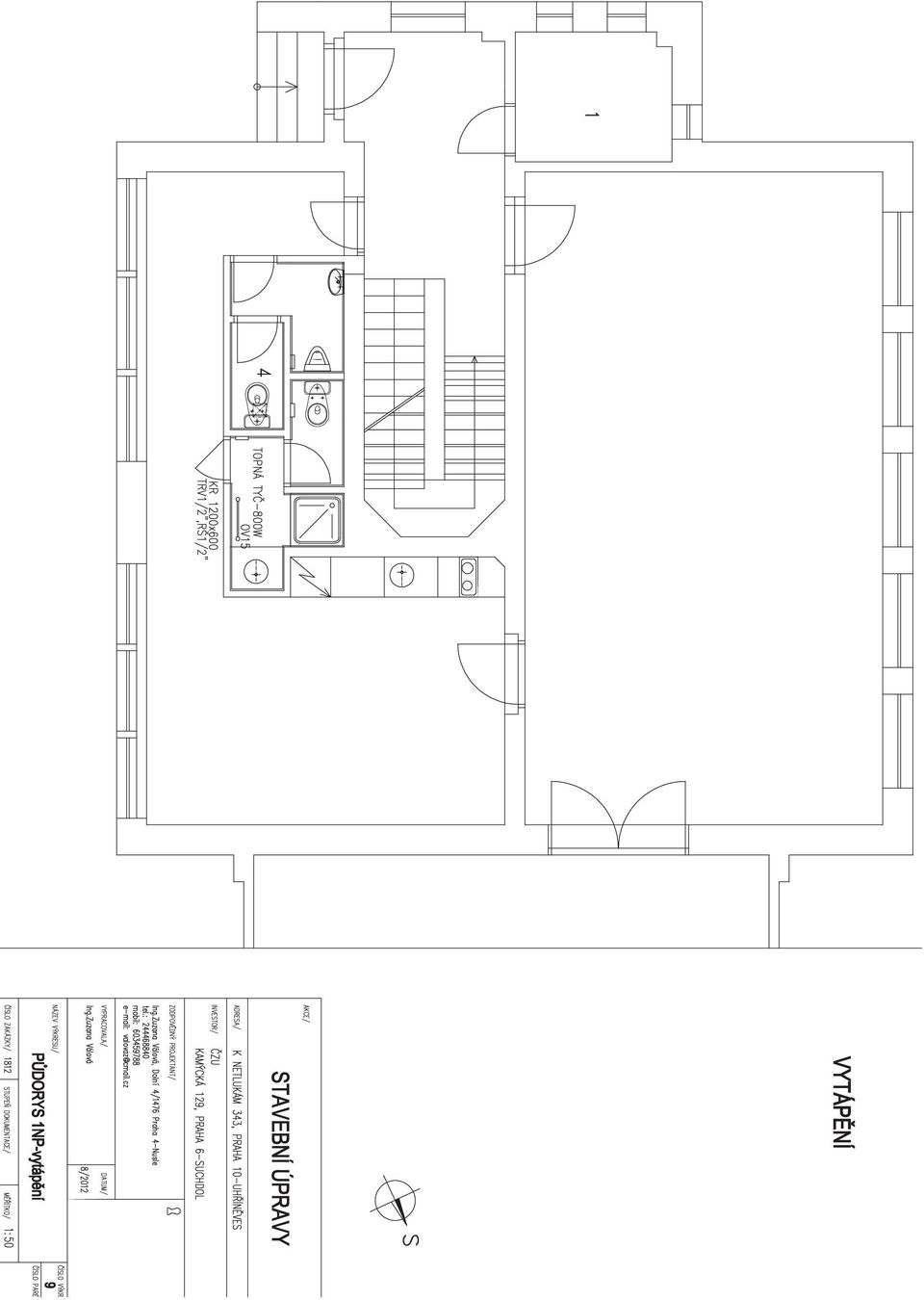

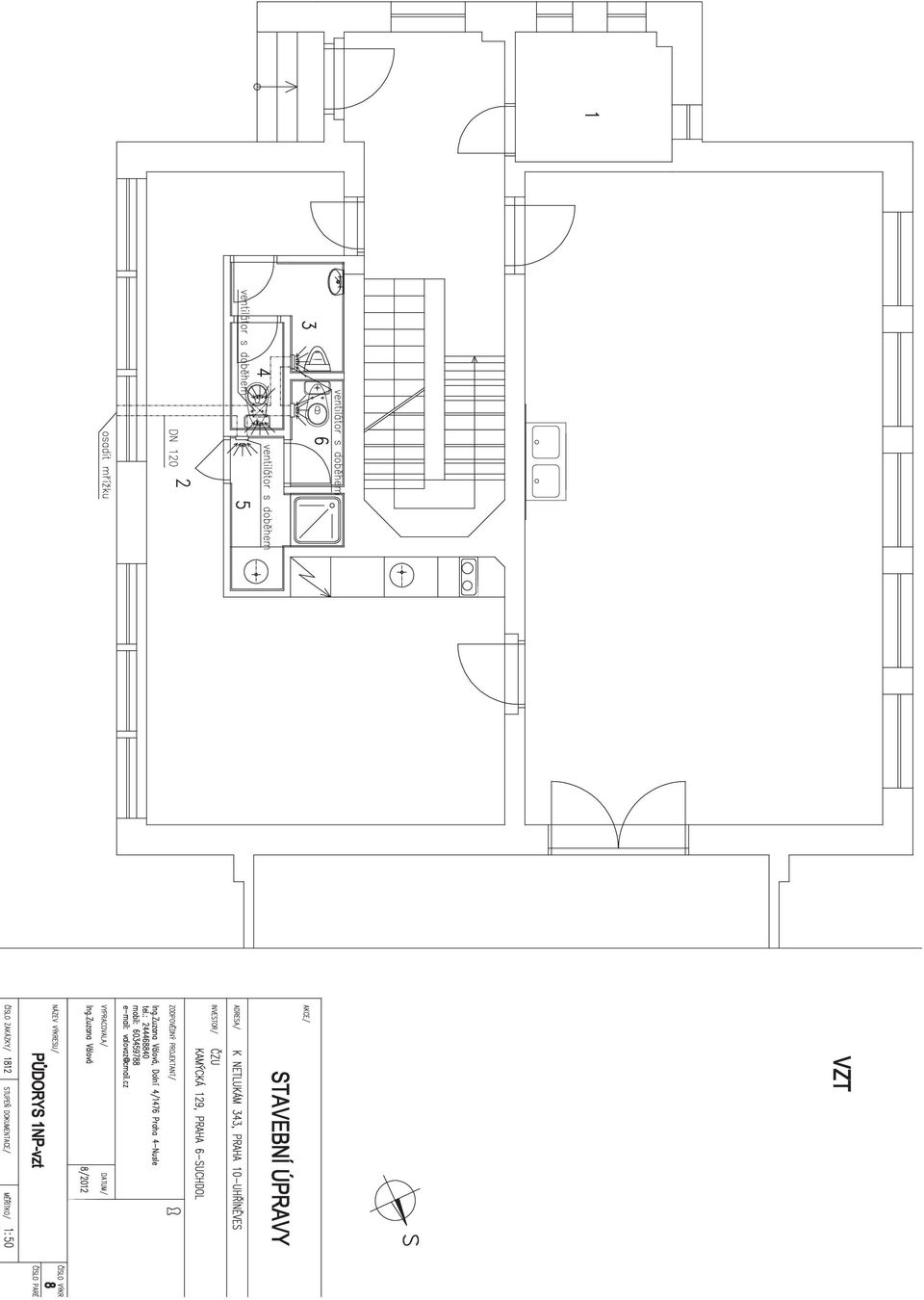

10 V sociálním zaízení budou osazeny ventilátorky napojenými pes vypínae na svtelný obvod s dobhovými relé. Elektrické zaízení smí montovat pouze pracovníci s oprávnním ve smyslu vyhlášky 5O/78 Sb. Zaízení mže být uvedeno do trvalého provozu až po provedení výchozí revize. VZDUCHOTECHNIKA Pro odvtrání WC a sprchy budou osazeny ventilátory s dobhem, které budou napojeny pes vypína svtelného obvodu. Jednotlivé ventilátory budou napojeny na pes flexibilní rouru DN 120 ( nebo rozmr dle výbru typu ventilátoru), která bude vedena pod stropem a vyústna na fasádu domu. Na fasád bude opatena mížkou. Investor rozhodne, zda v míst vedení bude celoplošný sádrokartonový podhled nebo zda bude zakryty SDK jen jednotlivé roury. VYTÁPNÍ Stávající vytápní celé budovy je centrálním plynový kotlem umístným 1PP domu. Stávající topná tlesa pod okny zstanou, jen do místnosti se sprchou bude pidán otopný žebík o výkonu 800W. Nov osazené tleso bude napojena na stávající rozvody topné a zptné vody. Po napojení bude provedena topná zkouška a tlaková zkouška potrubí. KUCHYSKÁ LINKA Pro píklad je kuchyská linka vyskládána ze skíkových modul IKEA. Konená podoba kuchyn je však na výbru investora.

VZDUCHOTECHNIKA Pro odvtrání WC a sprchy budou osazeny ventilátory s dobhem, které budou napojeny pes vypína svtelného obvodu.
