2 Residenciat Topení / chlazení Komfortní řešení pro vaše bydlení Celoroční využití Residenciat zajišťuje vytápění a klimatizování všech typů rodinných domů, bytů (max. 6 místností) Residenciat zajišťuje rovnoměrnou teplotu v místnosti díky unikátnímu způsobu distribuce vzduchu pomocí Coanda efektu Inteligentní nástěnné ovladače s vestavěnými termostaty Velmi rychlá reakce systému na pokyny uživatele Možnost dálkového ovládání přes sms a internet Bez venkovní hlukové zátěže Nerušená estetika interiéru Residenciat se instaluje do podhledů, technických místností a tak zbývá více místa pro zařízení interiéru Bez konvekce, strop zůstává čistý Pouze jedna mřížka pod stropem pro přívod i odvod vzduchu Zvýšení hodnoty nemovitosti Úspora a flexibilita Vysoká účinnost a výkon s centrálním teplovodním zdrojem tepla - jakýkoli regulovatelný kotel nebo tepelné čerpadlo Možnost zapojení akumulační nádoby pro optimální spotřebu energie Odečet spotřeby energie pro každý byt v budově zvlášť Šetrné k životnímu prostředí Energetické úspory díky regulačnímu algoritmu Šetří životní prostředí i místo v interiéru Bez venkovní hlukové zátěže

3 Komfortní řešení pro vaše bydlení VZT jednotka pro každou skupinu místností Centralizovaná výroba tepla / chladu pro jednu budovu nebo více budov. Individuální tepelné čerpadlo ovladač s termostatem v každé místnosti pohodlí po celý rok RESIDENCIAT je systém pracující s cirkulačním vzduchem a topnou / chladící vodou. Tento systém byl speciálně vyvinut pro vytápění a chlazení objektů pro bydlení. Regulace systému vyvinutá v laboratořích společnosti CIAT, splňuje perfektně požadavky na vytápění a chlazení domů. Systém je možné použít v provedení dvoutrubkovým (topení nebo chlazení) nebo čtyřtrubkovým (topení / chlazení) potrubním systémem. Existuje i varianta s dvoutrubkovým rozvodem pro chlazení + el. topení. Systém RESIDENCIAT se skládá z těchto částí: Centrální jednotka pro ohřev/chlazení s multizónovou regulací Nástěnné ovladače s displejem a termostatem (jeden hlavní a až 5 zónových) Regulační klapky na rozvodu vzduchu se servo pohony Distribuční elementy s COANDA efektem Díky centrálnímu řízení a zónovým nástěnným ovladačům s termostatem zajistí systém Residenciat tepelný a akustický komfort na vysoké úrovni v až šesti samostatných zónách. Residenciat reguluje průtok topné nebo chladící vody čtyřcestnými ventily.

4 Funkce Hlavní ovladač dovoluje uživateli nastavení komfortního, ekonomického nebo protimrazovému režimu (pro každý den v týdnu a jakoukoliv hodinu). Týdenní režim je možné nastavit z hlavního ovladače pro každou zónu zvlášť. Každou zónu je možné řídit nezávisle na ostatních zónách - přepínat mezi programy ekonomik / komfort. Zónový ovladač používá nastavení, které je nastaveno v hlavním ovladači. A může být upravováno obyvateli jednotlivých zón dle jejich potřeby. Přičemž požadavek se zónového ovladače má přednost před týdenním režimem. Regulátor na jednotce komunikuje s hlavním ovladačem a zónovými ovladači. Průběžně zjišťuje potřeby jednotlivých zón a řídí všechna zařízení. Vybere jednu ze tří rychlostí ventilátoru, nastaví přesné otevření čtyřcestného ventilu, otvírá a zavírá regulační klapky se servo pohony, zapíná nebo vypíná hlavní a bivalentní zdroj (při použití tepelného čerpadla). Ventilační mód (freecoling) umožňuje přenos tepla nebo chladu z jedné zóny do druhé bez nutnosti spouštění hlavního zdroje tepla/chladu. Tato funkce uspoří nemalé náklady na energie hlavně v přechodných obdobích, což je velká část topné sezóny. Parametry v regulátorech jsou přednastaveny v továrně. Tyto parametry mohou být přednastaveny z hlavního ovladače dle potřeby. Instalace Residenciat vyžaduje pro všechny druhy instalací : Zdroj teplé nebo chladící vody (tepelné čerpadlo, výrobník chladící vody + jakýkoli regulovatelný kotel atd.) 2 - trubkový nebo 4 - trubkový distribuční systém teplé a studené vody Pokud jsou systémy nainstalovány v bytovém domě, je nutné nainstalovat měřící systém spotřeby topné a chladící energie.

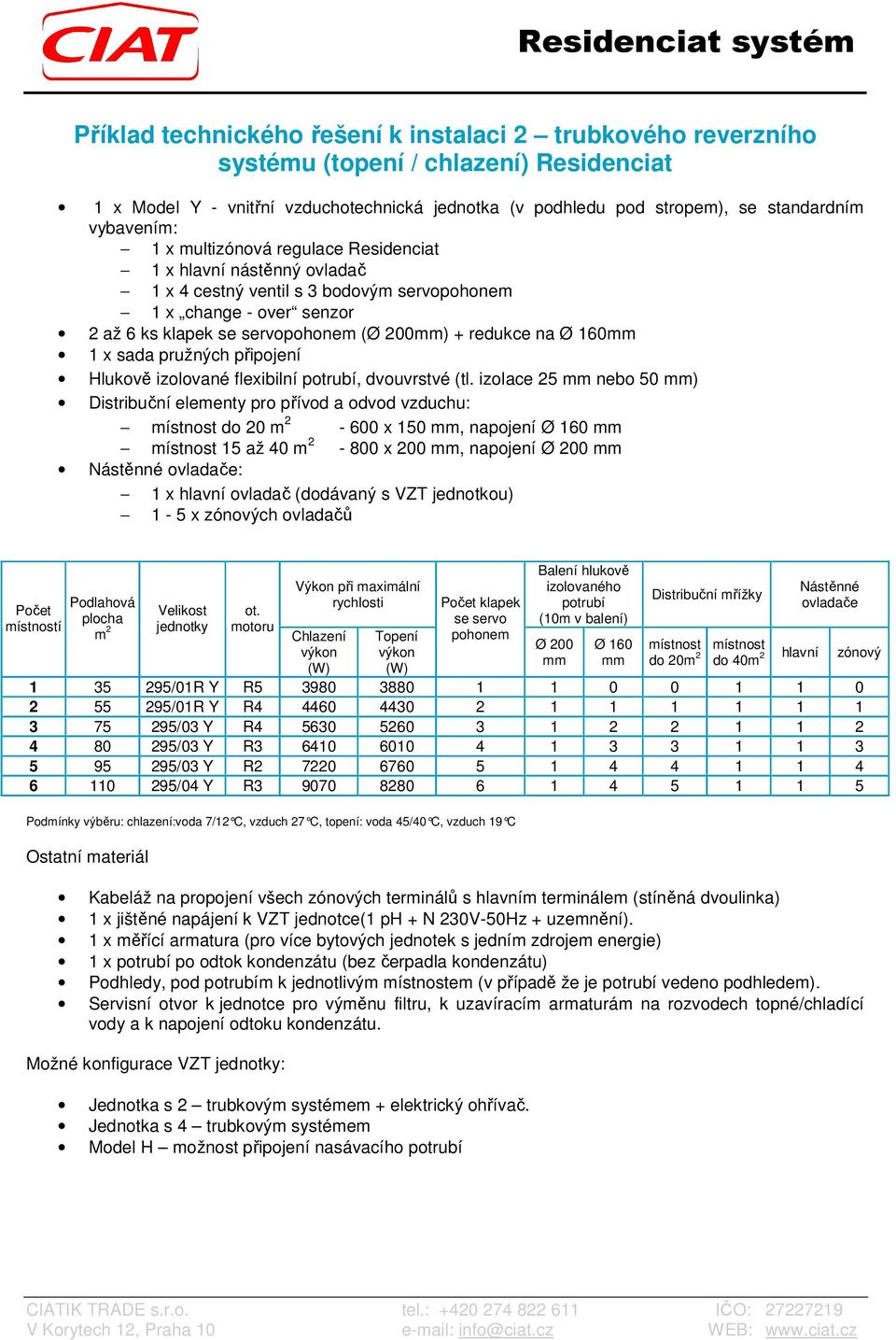

5 Příklad technického řešení k instalaci 2 trubkového reverzního systému (topení / chlazení) Residenciat 1 x Model Y - vnitřní vzduchotechnická jednotka (v podhledu pod stropem), se standardním vybavením: 1 x multizónová regulace Residenciat 1 x hlavní nástěnný ovladač 1 x 4 cestný ventil s 3 bodovým servopohonem 1 x change - over senzor 2 až 6 ks klapek se servopohonem (Ø 200mm) + redukce na Ø 160mm 1 x sada pružných připojení Hlukově izolované flexibilní potrubí, dvouvrstvé (tl. izolace 25 mm nebo 50 mm) Distribuční elementy pro přívod a odvod vzduchu: místnost do 20 m x 150 mm, napojení Ø 160 mm místnost 15 až 40 m x 200 mm, napojení Ø 200 mm Nástěnné ovladače: 1 x hlavní ovladač (dodávaný s VZT jednotkou) 1-5 x zónových ovladačů Podlahová Počet plocha místností m 2 Velikost jednotky ot. motoru Výkon při maximální rychlosti Chlazení výkon (W) Topení výkon (W) Počet klapek se servo pohonem Balení hlukově izolovaného potrubí (10m v balení) Ø 200 mm Ø 160 mm Distribuční mřížky místnost do 20m 2 Nástěnné ovladače místnost 2 hlavní zónový do 40m /01R Y R /01R Y R /03 Y R /03 Y R /03 Y R /04 Y R Podmínky výběru: chlazení:voda 7/12 C, vzduch 27 C, topení: voda 45/40 C, vzduch 19 C Ostatní materiál Kabeláž na propojení všech zónových terminálů s hlavním terminálem (stíněná dvoulinka) 1 x jištěné napájení k VZT jednotce(1 ph + N 230V-50Hz + uzemnění). 1 x měřící armatura (pro více bytových jednotek s jedním zdrojem energie) 1 x potrubí po odtok kondenzátu (bez čerpadla kondenzátu) Podhledy, pod potrubím k jednotlivým místnostem (v případě že je potrubí vedeno podhledem). Servisní otvor k jednotce pro výměnu filtru, k uzavíracím armaturám na rozvodech topné/chladící vody a k napojení odtoku kondenzátu. Možné konfigurace VZT jednotky: Jednotka s 2 trubkovým systémem + elektrický ohřívač. Jednotka s 4 trubkovým systémem Model H možnost připojení nasávacího potrubí

6 Hlavní charakteristika: Vytápění a klimatizace pro obytné a kancelářské budovy. Distribuční mřížky s COANDA efektem K dispozici ve 3 velikostech a 4 provedeních Podle umístění: do podhledu, na podlahu Podle napojení: s možností napojení vratného potrubí a bez možnosti napojení Hlavní komponenty jednotky: 1) Filtrace: Skládaný deskový filtr G4 2) Výměník: dvoutrubkový, dvoutrubkový + elektrické spirály, čtyřtrubkový, pracuje s cirkulujícím vzduchem. 3) Odvod kondenzátu: plastová vanička, zvednutá, bez zadržování vody v jednotce, bez potřeby čerpadla kondenzátu. 4) Motor ventilátoru: 7 rychlostí (připojené jsou 3), třída B, nízká spotřeba, možnost použít motory s technologií Hee 5) Opláštění jednotky: pozinkovaný ocelový plech s izolací, akustickou a tepelnou izolaci tvoří měkká pěna s otevřenými buňkami která je polepena hliníkovou fólií. 6) Distribuční mřížky s COANDA efektem Výhody 1) Kompletní komfort a) akustický komfort: b) pohodlí při používání: 2) Snadná instalace a) úspora místa: b) zapojení na stejné straně: Kvalitní izolace jednotky a nízký hluk ventilátoru. Nízká spotřeba elektrické energie, rychlá reakce systému na změnu teploty, snadná údržba a ovládání. Zmenšená šířka jednotky. Hydraulické a elektrické zapojení na stejné straně. 3) Údržba a) přístup k filtru: b) nádoba na odtok kondenzátu: c) připojení k téže straně: d) integrovaný odvzdušňovací ventil: 4) Hygiena e) Filtrace vzduchu: f) Plastová nádoba na odvod kondenzátu: g) Hliníková fólie na povrchu jednotky: Snadný přístup díky otvoru v podhledu Lze nádobu snadno vyjmout a vyčistit Hydraulické a elektrické zapojení na stejné straněumožňuje omezení zásahu Přístup k odvzdušňovacímu ventilu stejným otvorem jako k elektrickému připojení. Třída účinnosti G4. Skládaný filtr Bez zadržování vody (kondenzátu), aby se zabránilo šíření bakterií. Vanička je z jednoho kusu pro snadné čištění. Hladká a snadno čistitelná.

7 Popis hlavních komponentů Residenciat systém 1) Filtr a) Flexibilní filtrační médium z obnovitelných zdrojů (Filtrační médium z obnovitelných polyesterových vláken.) b) Třída účinnosti EN 779: G4, protiplísňové s podšívkou. c) Požární odolnost M1, filtr je v kovovém rámu d) Přístup otvorem pod jednotkou (nebo z horní strany dle provedení jednotky) 2) Výměník a) dvoutrubkový, dvoutrubkový + el. topení, čtyřtrubkový b) Hydraulické připojení na levé, nebo pravé straně c) Odpovídá DESP (Evropská směrnice pro tlaková zařízení) d) Elektrické topné těleso: mono-trubka - elektrické topné těleso uvnitř výměníku zabraňující zamrznutí kondenzátu Vynikající rozložená energie na vytápění. 2 kapilární omezovače tepoty trubice. Vloženy do hliníkového rámu. 3) Odvod kondenzátu a) Plastová vanička s připojovacími místy s požární odolností M1 b) Zešikmená o 20mm není zapotřebí čerpadlo kondenzátu c) Připojovací místa na přední nebo na zadní straně vaničky na kondenzát d) Variabilní průměr přípojky: 15, 16, 22 nebo 28 mm ve standardní verzi. 4) Ventilátor a) 7 rychlostí motoru, 3 z nich jsou nastaveny v továrně. b) Uzavřený typ, třída B, s ochrannými kryty, vnitřní tepelnou ochranu. c) Kuličková ložiska. d) Snížená spotřeba, vysoká účinnost. e) Průměr 180 mm. f) Dynamicky vyvážené oběžné kolo s dopředu zahnutými lopatkami a dvěmi vstupy vzduchu. g) Možnost instalovat motor s technologií Hee. h) Dostupný statický tlak 80 Pa (40 metrů rovné protihlukové hadice, součet přívodního a odvodního potrubí nejvzdálenější vyústky ) 5) Opláštění jednotky a) Z pozinkované oceli b) Tepelná a zvuková izolace z měkké pěny s hliníkovou fólií tloušťky 15 mm, požární odolnost M1. c) Prořezané otvory Ø 200 mm na regulační klapky (4 ks u velikosti 295/01R a 6 ks u velikosti 295/03 a 295/04) 6) Elektrická připojení a) Je na stejné straně, jako hydraulické připojení a odvod kondenzátu b) Kovové připojovací skříňka. c) Montáž na DIN lištu. 7) Distribuční mřížky a) Stěnová mřížka s možností seřízení proudu vzduchu v horizontálním směru. Přívod i odvod vzduchu jednou mřížkou. Dvě velikosti mřížek. Nízký hluk vyústky. b) Stropní mřížka Coadis Combi s možností nastavení směru šíření přívodního vzduchu v horizontálním směru. Přívod i odvod vzduchu jednou mřížkou. Integrovaný filtr přímo do vyústky na odvodu vzduchu.

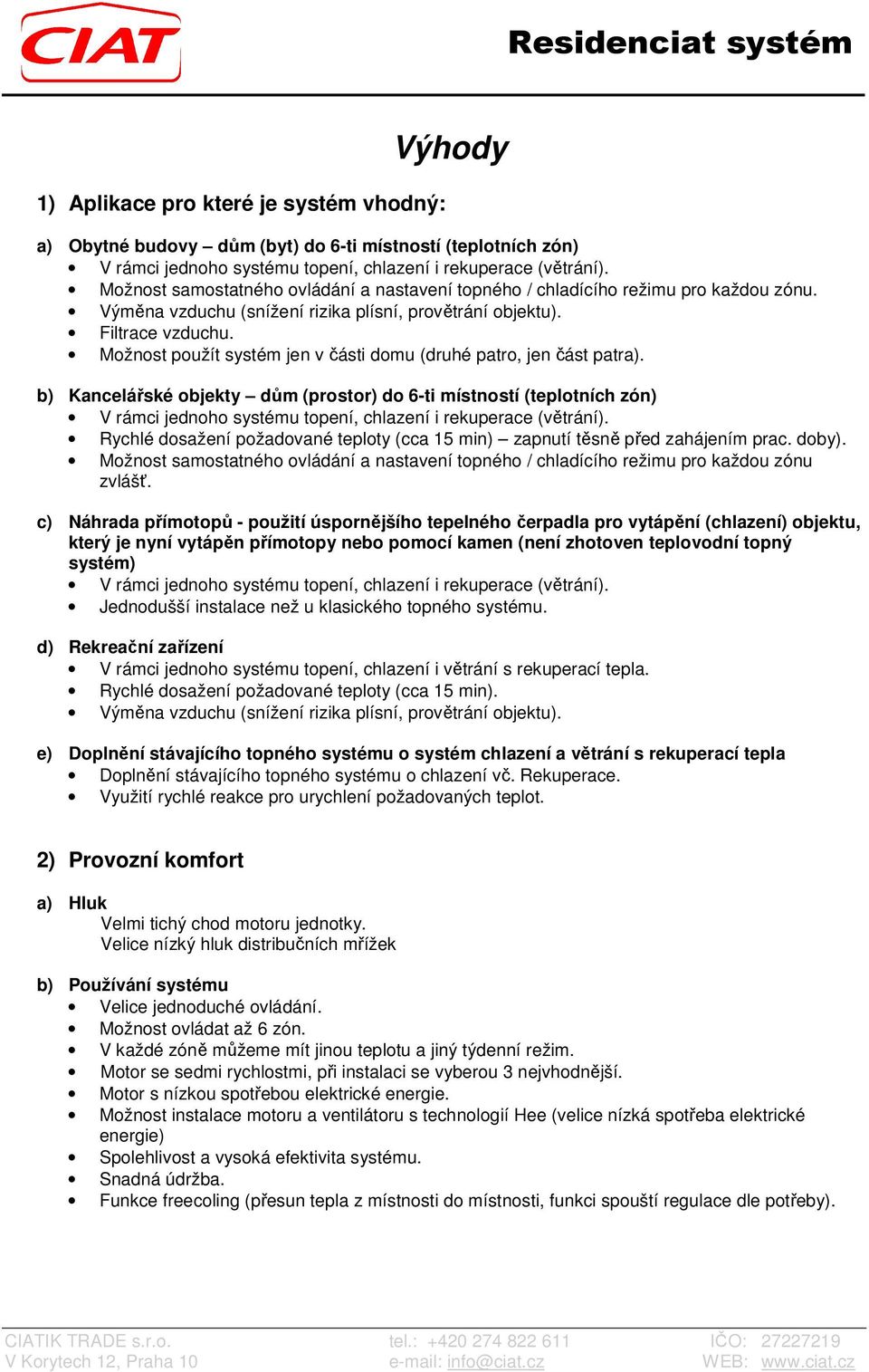

8 1) Aplikace pro které je systém vhodný: Výhody a) Obytné budovy dům (byt) do 6-ti místností (teplotních zón) V rámci jednoho systému topení, chlazení i rekuperace (větrání). Možnost samostatného ovládání a nastavení topného / chladícího režimu pro každou zónu. Výměna vzduchu (snížení rizika plísní, provětrání objektu). Filtrace vzduchu. Možnost použít systém jen v části domu (druhé patro, jen část patra). b) Kancelářské objekty dům (prostor) do 6-ti místností (teplotních zón) V rámci jednoho systému topení, chlazení i rekuperace (větrání). Rychlé dosažení požadované teploty (cca 15 min) zapnutí těsně před zahájením prac. doby). Možnost samostatného ovládání a nastavení topného / chladícího režimu pro každou zónu zvlášť. c) Náhrada přímotopů - použití úspornějšího tepelného čerpadla pro vytápění (chlazení) objektu, který je nyní vytápěn přímotopy nebo pomocí kamen (není zhotoven teplovodní topný systém) V rámci jednoho systému topení, chlazení i rekuperace (větrání). Jednodušší instalace než u klasického topného systému. d) Rekreační zařízení V rámci jednoho systému topení, chlazení i větrání s rekuperací tepla. Rychlé dosažení požadované teploty (cca 15 min). Výměna vzduchu (snížení rizika plísní, provětrání objektu). e) Doplnění stávajícího topného systému o systém chlazení a větrání s rekuperací tepla Doplnění stávajícího topného systému o chlazení vč. Rekuperace. Využití rychlé reakce pro urychlení požadovaných teplot. 2) Provozní komfort a) Hluk Velmi tichý chod motoru jednotky. Velice nízký hluk distribučních mřížek b) Používání systému Velice jednoduché ovládání. Možnost ovládat až 6 zón. V každé zóně můžeme mít jinou teplotu a jiný týdenní režim. Motor se sedmi rychlostmi, při instalaci se vyberou 3 nejvhodnější. Motor s nízkou spotřebou elektrické energie. Možnost instalace motoru a ventilátoru s technologií Hee (velice nízká spotřeba elektrické energie) Spolehlivost a vysoká efektivita systému. Snadná údržba. Funkce freecoling (přesun tepla z místnosti do místnosti, funkci spouští regulace dle potřeby).

9 3) Snadná instalace a) Úspora místa Tři různé velikosti jednotek. Dva druhy uložení jednotky (podstropní, uložení na podlahu). Možnost napojení cirkulačního vzduchu do jednotky potrubím. Montáž do podhledu nebo na půdu ušetří podlahovou plochu. Kompaktní rozměry umožňují montáž do většiny snížených podhledů (chodby apod.). Pouze jedna mřížka pro odvod a přívod vzduchu v místnosti. b) Odtok kondenzátu Výstup na přední a zadní straně plastové vaničky s různými průměry pro napojení potrubí. Snadná demontáž vaničky. c) 40 mm rozchod hydraulického potrubí Jeden pevný připojovací bod pro připojení 4 cestného ventilu. Malé množství šroubových spojů kde hrozí riziko prosakování vody. 4) Údržba a) Přístup k filtru Dobrý přístup k filtrům díky otvoru pod jednotkou. Nevyžaduje odbornou péči. b) Odvod kondenzátu Plastová vanička bez zadržování vody. Snadná demontáž pro čištění. c) Revizní otvor Hydraulické a elektrické připojení na stejné straně jednotky. Odvzdušňovací ventil je na stejné straně jako hydraulické a elektro připojení. 5) Hygiena a) Filtrace Flexibilní filtrační médium z polyesterových vláken s protiplísňovou podšívkou. Třída filtrace G4 (běžný prach) Požární odolnost M1. Filtr je v kovovém rámu. b) Odvod kondenzátu Bez zadržování vody (kondenzátu) v jednotce (zabránění růstu bakterií) Vanička je z jednoho kusu plastu, který se snadno čistí. c) Izolace jednotky hliníkovou fólií Nezadržuje na sobě částice prachu. Snadno se čistí.

10 Porovnání nákladů na instalaci topného / chladícího systému (bez zdroje tepla) Objekt: Dům je jednopodlažní, nepodsklepený, samostatně stojící v nízké zástavbě. V přízemí jsou 4 obytné místnosti, kuchyně, koupelna, WC předsíň a chodba. Objekt je zděný, okna plastová, strop je zaizolován tepelnou izolací. Převažující vnitřní teplota je 22 C. Výpočtová zimní teplota je -12 C. Tepelná ztráta objektu byla stanovena výpočtem na 5 kw. Jako zdroj tepla (chladu) slouží reverzibilní tepelné čerpadlo. V cenové kalkulaci nejsou zahrnuty náklady na pořízení tepelného čerpadla a nezbytného příslušenství. Požadavek: Dům se musí vytápět v zimním období a v letním období musí být chlazeny obytné místnosti. Z1 Z2 Z3 Z4 Číslo místnosti Název místnosti Plocha m Obývací pokoj 20,0 102 Kuchyně 7,0 103 Pokoj 1 12,0 104 Pokoj 2 12,0 105 WC 3,0 106 Předsíň 12,0 107 Chodba 2,0 108 Koupelna 8,0 109 Ložnice 10,0 Plocha celkem 86,0

11 Porovnání nákladů na instalaci topného / chladící systému (bez zdroje tepla) Residenciat Název Počet Cena Systém Residenciat 1 kpl ,00 Kč Ostatní (stavební práce, elektro práce) 1 kpl ,00 Kč Cena celkem bez DPH ,00 Kč Topná tělesa s klimatizací Název Počet Cena Topení 1 kpl ,00 Kč Klimatizace 1 kpl ,00 Kč Ostatní (stavební práce, elektro práce) 1 kpl ,00 Kč Cena celkem bez DPH ,00 Kč Podlahové topení s klimatizací Název Počet Cena Topení 1 kpl ,00 Kč Klimatizace 1 kpl ,00 Kč Ostatní (stavební práce, elektro práce) 1 kpl ,00 Kč Cena celkem bez DPH Graf investičních nákladů ,00 Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč 0 Kč Residenciat Topná tělesa s klimatizací Podlahové topení s klimatizací

12 TECHNICKÁ DATA VZT JEDNOTKY RESIDENCIAT 2T reversibilní 295/01R 295/03 295/04 Topný výkon (1) W Chladící výkon (1) W Vysoké Průtok vzduchu otáčky Střední (m3/h) otáčky Nízké Hydraulické připojení otáčky 3/4 3/4 G Doporučený průměr potrubí 1/2 G 1 Odvod kondenzátu mm DN 32 Objem vody v jednotce L Hladina hluku při zvolené rychlosti (2) dba Přívodní napájení (3) 230 V 1 fáze - 50 Hz W Přívodní kabel (není v dodávce) BUS kabel mm2 3 G 0.75 stíněné 2x1 mm2 Maximální počet výstupů 4 6 Připojovací rozměr vzduchovodů Ø 160 / 200 mm ve všech velikostech Statický tlak Pi Hydraulické a elektrické připojení Levostranné (1) Teplotní podmínky: Léto: chladící voda (7/12 C) vratný vzduch 27 C, 40% RH; Zima topná voda 45/40 C, vratný vzduch 19 C Informujte se o rozdílech mezi 2 a 4-trubkovou jednotkou (2) Měřeno 2m od vyústky s 5metry flexibilní protihlukové hadice. (3) Informujte se o rozdílech mezi 2-trubkovým systémem a 2-trubkovým systémem s elektrickou spirálou. Doporučený počet vyústek a množství vzduchu na místnost Rozměry a počet vyústek se může lišit v závislosti na tvaru místnosti. Plocha místnosti Počet vyústek a rozměry potrubí Max. Průtok vzduchu Do 20 m 2 1 ks 600x150, Ø 160 mm 200m 3 /h 15 až 40 m 2 1 ks 800x200, Ø 200 mm 400m 3 /h 35 až 60 m 2 2 ks 800x200, Ø 200 mm

13 ROZMĚRY Jednotka Y 2Tr- podstropní Servisní přístup ze spodu. Jednotka H 2Tr- podstropní S možností napojení vratného potrubí. Servisní přístup ze spodu. Jednotka H 2Tr umístění na podlaze S možností napojení vratného potrubí. Servisní přístup ze shora. Velikost a b c d Maximální počet vývodů Hmotnost (kg) mm mm mm mm vlevo v čele vpravo celkem Y H 295/1R / / ROZMĚRY PŘIPOJOVACÍCH LÍMCŮ
