UKB. Smart Campus MU. Masarykova univerzita. RNDr. Petr Glos Mgr. Adam Kučera. Správa Univerzitního kampusu Bohunice Oddělení facility managementu

Transkript

1 UKB Smart Campus MU RNDr. Petr Glos Mgr. Adam Kučera Masarykova univerzita Správa Univerzitního kampusu Bohunice Oddělení facility managementu

2 Agenda Inteligence budov Stavební pasport Technologický pasport BMS Diskuze, dotazy Stavební veletrhy, , Brno 2

3 Masarykova univerzita 90 let 9 fakult 35 tis. studentů, 4,5 tis. zaměstnanců Budovy a místnosti 250 budov (z toho 150 vlastních) místností m 2 Stavební veletrhy, , Brno 3

4 Inteligence budov Inteligentní budova je taková budova, která je schopná se přizpůsobit změnám ve způsobech jejího užívání a změnách životního stylu jejích obyvatel (uživatelů) a nepřestává jim sloužit a vytvářet příjemné a odpovídající prostředí. Inteligentní budova je taková budova, která je schopná svého provozu i při výpadku dodávky energií a médií. Spokojenost obyvatel (uživatelů) Investiční a provozní náklady Udržitelnost, energetická (NE) náročnost Stavební veletrhy, , Brno 4

5 Inteligence budov "Inteligence je všeobecná schopnost individua vědomě orientovat vlastní myšlení na nové požadavky, je to všeobecná duchovní schopnost přizpůsobit se novým životním úkolům a podmínkám." Informace Získání Porozumění Reakce Předání Komunikace Kooperace Stavební veletrhy, , Brno 5

6 Budova Stavební část Technologická část Obyvatelé, uživatelé Správa, provoz optimalizace Dodavatelé Další okolí, souvislosti a návaznosti Stavební veletrhy, , Brno 6

7 Stavební pasport MU Datový sklad digitálního obrazu staveb MU Podkladová a referenční data Grafická i popisná data uložena v geodatabázi Aktuální data přístupná v prostředí webové aplikace Prostorový kontext Víceuživatelská editace Stavební veletrhy, , Brno 7

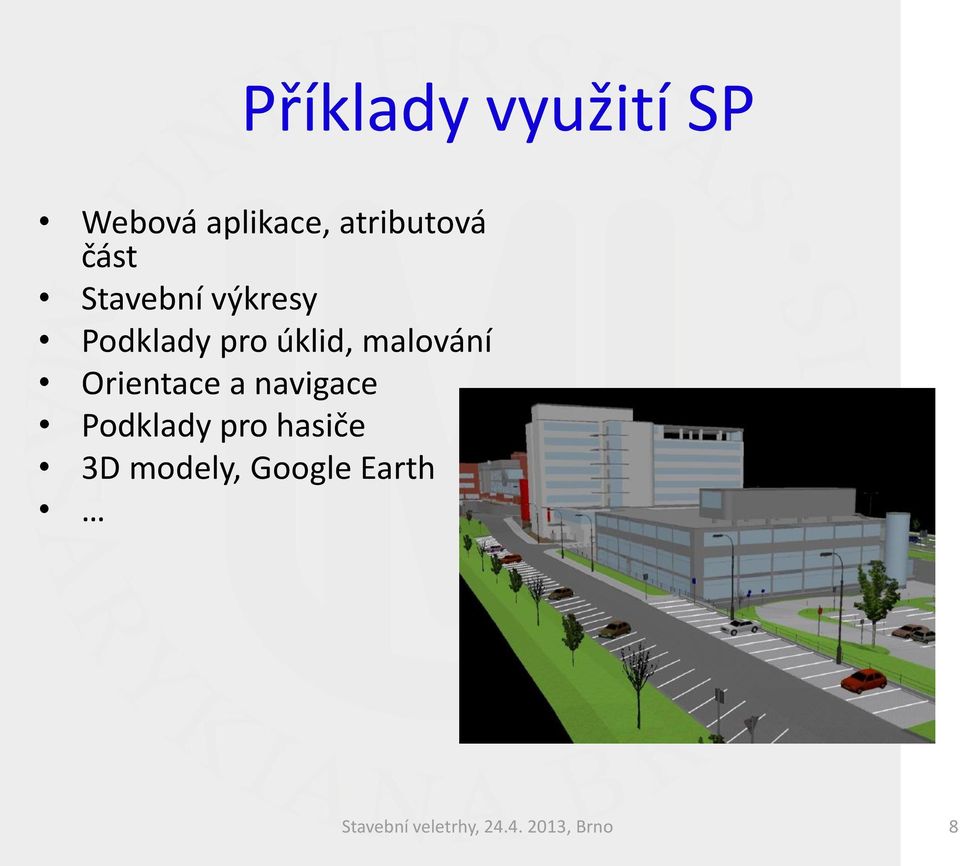

8 Příklady využití SP Webová aplikace, atributová část Stavební výkresy Podklady pro úklid, malování Orientace a navigace Podklady pro hasiče 3D modely, Google Earth Stavební veletrhy, , Brno 8

9 Webová aplikace Stavební veletrhy, , Brno 9

10 Navigace v budovách Stavební veletrhy, , Brno 10

11 3D modely Stavební veletrhy, , Brno 11

12 Stavební pasport jako podklad Platforma pro propojení informačních systémů analýzy na základě prostorového kontextu Aplikace IS BAPS Technologický pasport MU vizualizace měřených veličin v rámci BMS zobrazení zón a jejich stavu v rámci EKV, EZS propojení s ekonomickým systémem propojení se systémem správy majetku propojení se systémem správy klíčů Stavební veletrhy, , Brno 12

13 Polohový kód MU Lokalita (areál) Budova Podlaží Místnost BHA BHA07 BHA07N02 BHA07N02010 Polohový kód MU je jednoznačný pro každou lokalitu, budovu, podlaží místnost. Umožňuje propojení informačních systémů MU. IS BAPS Stavební pasport Polohový kód Technologický pasport BMS Stavební veletrhy, , Brno 13

14 IS BAPS Stavební veletrhy, , Brno 14

15 EKV a EZS Stavební veletrhy, , Brno 15

16 Technologický pasport Datový sklad digitálního obrazu technologií staveb MU Podkladová a referenční data Grafická i popisná data uložena v geodatabázi Aktuální data přístupná v prostředí webové aplikace Prostorový kontext Víceuživatelská editace Vazby mezi zařízeními Stavební veletrhy, , Brno 16

17 Technologický kód Lokalita (areál) Budova Podlaží Místnost BHA BHA07 BHA07N02 BHA07N02010 Systém Podsystém Zařízení Číslování zařízení B BA BAEA BAEA012 BHA07N02010 BAEA012 Stavební veletrhy, , Brno 17

18 Webová aplikace TP Stavební veletrhy, , Brno 18

19 Building Management System Cíle nasazení BMS Optimalizace nákladů souvisejících s provozem technologií budov Kontrola nad provozem technologií Integrované a distribuované prostředí pro sledování a řízení technologií BACnet (Delta Controls, Siemens, Honeywell, Saia, Wago, ) IT x technologie budov Pouze jediná aplikace pro všechny budovy UKB a následně celé MU Tlustý klient Desktop aplikace pro řešení neočekávaných problémů Tenký klient Webová aplikace pro běžný provoz Historická data na SQL Serveru Vazba na Stavební pasport Technologický pasport GIS integrace Mapy Animace Stavební veletrhy, , Brno 19

20 BMS - objekty 740+ Controllers and Gateways 850+ Graphics PGs EVs SCHs AIs BIs 800+ AOs BOs AVs BVs MVs TLs TLs ukládá data do Historianu Stavební veletrhy, , Brno 20

21 BMS DB historických provozních dat 22 GB záznamů trendlogů záznamů pro alarmy a události nových záznamů denně 10MB+ denní přírůstek dat Senzor Zařízení Odpor termistoru Kontroler Hodnota veličiny Záznam v databázi Historian SQL Stavební veletrhy, , Brno 21

22 Building Management System Stavební veletrhy, , Brno 22

23 Building Management System Stavební veletrhy, , Brno 23

24 Building Management System Stavební veletrhy, , Brno 24

25 Dohledový systém pro BMS Jak zajistit, že správně funguje BMS - systém, který řídí a dohleduje technologie budov? Jak automatizovat detekci anomálií provozu technologií budov? Jak detekovat problémy co možná nejdříve? Jak učit BMS, co má považovat za problémy? Vlastní dohledový systém MU založený na přímé komunikaci se zařízeními prostřednictvím protokolu BACnet Úkoly: Sledování funkčnosti kritických zařízení (regulace HVAC v laboratořích, klíčové uzly sítě) Kontrola synchronizace času napříč sítí Kontrola správného ukládání archivních dat Detekce chyb, které neodhalí samotný BMS (ucpání Parshallova žlabu) Sledování provozu v síti, ukládání vybraných provozních dat Stavební veletrhy, , Brno 25

26 Stavební veletrhy, , Brno 26

27 Děkujeme za pozornost. RNDr. Petr Glos Mgr. Adam Kučera Masarykova univerzita Stavební veletrhy, , Brno 27
