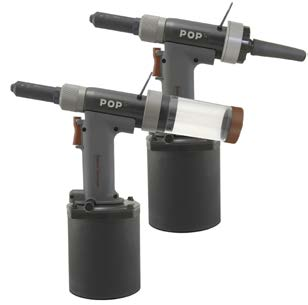

1 Návod na obsluhu nářadí POP ProSet 1600 ProSet 1600 MCS Pneumaticko hydraulické nářadí Proset 1600 Pneumaticko-hydraulické nářadí pro trhací nýty Proset 1600 je lehký a rychle pracující nástroj, který dobře padne do ruky. Díky vyváženému použití hliníkových slitin, umělé hmoty odolné vůči nárazům a nerezové oceli je hmotnost nářadí Proset pouhých 970 gramů. Je možné jeho použití i ve velmi obtížně přístupných prostorách, a to díky vhodné konstrukci krytu a také úzké přední části. Další vynikající vlastnosti tohoto nářadí: S vysokým zdvihem 18 mm je možné všechny trhací nýty upevnit pouze jediným nýtovacím procesem. Pomocí bajonetového uzávěru je možné rychle vyprazdňovat lapače trnů. Pro zajištění ekonomické spotřeby vzduchu a pro Vaši vlastní bezpečnost se automaticky přeruší odsávání vzduchu nářadí Proset 1600, pokud je lapač trnů odstraněn. Pro úsporu stlačeného vzduchu a pro zamezení zbytečného zatížení hlukem je nářadí vybaveno vypínačem přívodu vzduchu. Kromě toho připojení vzduchu disponuje volným otáčením a může se k nářadí připojit jak zleva, tak i zprava. Obsah Bezpečnostní pokyny... 2 Technické údaje... 3 Požadavky nářadí... 3 Rozměry Koncovky... 5 Ovládání přístroje... 5 Údržba předního dílu... 6 Lapač trnů (MCS) ProSet 1600 MCS... 7 Čištění tlumice hluku Požadavky na utahovací momen... 8 Výkres nýtovacího nářadí ProSet 1600/1600MCS... 9 Seznam součástí Výměna oleje Údržba Bezpečnostní údaje Diagnostika problémů Prohlášení o shodě ES HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 1

2 Bezpečnostní pokyny Pro zajištění správného a bezpečného provozu Vašeho nýtovacího nářadí ProSet 1600 si před manipulací s nářadím a jeho používáním prosím pečlivě přečtěte tuto příručku a níže uvedené bezpečnostní pokyny. 1. Toto nářadí bylo speciálně vyvinuto pro upevňování POP trhacích nýtů a pro jiné výrobky by se nemělo používat. 2. Při používání nářadí resp. v blízkosti nářadí, které je v provozu, používejte vždy vhodné ochranné brýle. 3. Nářadí nepoužívejte v prostředí s nebezpečím výbuchu. 4. Před připojením stlačeného vzduchu a k tomu potřebných hadic zkontrolujte nářadí ohledně případného poškození. 5. Opravy resp. údržbu, které musí být zajištěny v předepsaných časových intervalech, může provádět pouze příslušně vyškolené osoby. 6. Před novým nastavením, údržbou nebo rozebráním přístroje vždy přerušte přívod stlačeného vzduchu do nářadí. 7. Zajistěte, aby při připojení stlačeného vzduchu nebo při přerušení přívodu stlačeného vzduchu nedošlo omylem ke stlačení spoušti. 8. Nedotýkejte se nikdy přední části nářadí, pokud je připojený přívod stlačeného vzduchu nebo při nýtování. 9. Nářadím nikdy nemiřte na osoby. 10. Nářadí nikdy nepoužívejte bez krytu koncovky. 11. Nářadí nikdy nepoužívejte bez deflektoru resp. lapače trnů. 12. Neprovádějte na nářadí žádné změny, mohlo by to mít za následek ztrátu záruky a také poškození nářadí nebo ublížení na těle uživatele. 13. Při připojování stlačeného vzduchu nebo při provozu nářadí nikdy nenahlížejte do nářadí zepředu nebo zezadu. 14. Provozní tlak nesmí překročit 6,9 bar. 15. Výpusť vzduchu nenechávejte nikdy nasměrovanou na osoby. 16. Po promazání nářadí nebo po výměně oleje si vždy umyjte ruce. 17. Zajistěte, aby se dlouhé vlasy, prsty a volné oblečení nedostaly do kontaktu s pohyblivými částmi nářadí. HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 2

3 Technické údaje ProSet 1600 ProSet 1600 MCS Hmotnost 0,97 kg 1,04 kg Délka 275 mm 272 mm Výška 227 mm 227 mm Zdvih 18 mm 18 mm Tažná síla 4850 N při 6,2 bar 4850 N při 6,2 bar Spotřeba vzduchu 1,22 litrů na nýt 70 l/min (max.) Požadavky nářadí Přívod stlačeného vzduchu * alespoň 150 l/min Doporučený provozní tlak 5,0-6,2 bar, suchý, filtrovaný Maximální provozní tlak 6,9 bar, suchý, filtrovaný Hydraulický olej ** Firezone 68 (objednací číslo: ) nebo Shell Tellus 68, Mobil DTE 26, Exxon Nuto H-68, Texaco Rando HD-68 Mazací olej pro kleštiny ** Lubriplate 930 AA (objednací číslo: ) Těsnicí olej ** Lubriplate 930 AA (objednací číslo: ) * Poznámka: Pro dosažení nejlepších výsledků a dlouhé životnosti používejte pouze suchý, filtrovaný stlačený vzduch. ** Poznámka: Viz bezpečnostní informace k mazacím prostředkům str. 16 Přehled nejdůležitějšího příslušenství koncovka pojistný kroužek kryt koncovky pojistná matice lapač trnů spoušť držák kleštiny kleštiny HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 3

4 Rozměry 17,3 mm 82 mm 275 mm 46,3 mm 46,5 mm 227 mm 76 mm ProSet mm 82 mm 272 mm 17,3 mm 46,3 mm 46,5 mm 227 mm 76 mm ProSet 1600 MCS 83 mm HEYMAN Manufacturing GmbH Tel.: Fax: str. 4

5 Průměr nýtů Otevřené nýty Koncovky Uzavřené nýty HR nýty Ocelový trn Hliníkový trn Hliníkový dřík Ocelový dřík Šoupátko kleštiny 2,0 mm PRN FAN (PRG kleština) 2,4 mm PRN314 * FAN ,2 mm nebo 2,8 mm PRN414 * PRN424 PRN434 PRN414 * PRN4K 4,0 mm PRN514 * PRN524 PRN534 PRN514 * - DPN * Součást dodávky Při aplikaci nýtů velikosti od 2,4 mm nebo ještě menších nýtů použijte šoupátko kleštiny FAN místo používaného šoupátka kleštiny DPN Návod na obsluhu Před každým použitím nářadí pečlivě zkontrolujte! Prověřte případná poškození nářadí a jestli neuniká olej. Pokud objevíte poškození nebo unikající olej, je zakázáno nářadí používat. Zkontrolujte, zda je nasazena správná koncovka a zda je utažena na 6,8 7,3 Nm. Zkontrolujte, zda je pojistná matice krytu (8) pevně usazená. Utahujte ji pouze rukou. Připojte nářadí na zdroj stlačeného vzduchu (viz požadavky na stlačený vzduch na str. 4). Nasaďte lapač trnů (96) (pouze u nářadí MCS). Otevřete ventil stlačeného vzduchu tak, že posunete nahoru červený posuvný uzávěr (93) (viz popis dole). Vložte nýt do koncovky. Přiložte nýt k obrobku. Stiskněte spoušť, nýt bude usazen. Uvolněte spoušť. Pokud je nářadí vybaveno lapačem trnů (MCS), je trn automaticky vtažen do nádoby.! Poznámka: Nýtovací nářadí série ProSet 1600 disponuje posuvným uzávěrem, pomocí kterého je možné přerušit přívod stlačeného vzduchu, pokud nářadí není v provozu. Přívod vzduchu ZAPNOUT: Pro otevření ventilu posuňte červený posuvný uzávěr nahoru. Přívod vzduchu VYPNOUT: Pro uzavření ventilu posuňte červený posuvný uzávěr dolů. posuvný uzávěr HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 5

6 Údržba předního dílu pojistná matice krytu kryt koncovky vedení kleštiny tažná hlava pojistka kleštiny adaptér krytu plocha pro klíč směr pohybu O-kroužek zuby na tažné hlavě zuby vedení kleštiny Pro zajištění optimálního výkonu nářadí je nutné provádět pravidelnou údržbu předního dílu podle pokynů v oddíle "údržba".! Pozor: Abyste předcházeli úrazům, je vždy nutné před údržbou předního dílu přerušit přívod stlačeného vzduchu do nářadí. 1. ODSTRANIT KRYT KONCOVKY: Odšroubujte matici krytu a sejměte ji z nářadí. 2. ODSTRANIT VEDENÍ KLEŠTINY A UVOLNIT VNITŘNÍ DÍLY: Pro uvolnění ozubení vedení kleštiny stáhněte pojistku kleštiny. Odšroubujte a odeberte vedení kleštiny. Oddělejte a proveďte údržbu kleštiny, šoupátka kleštiny a pružiny kleštiny. 3. VYČISTIT SOUČÁSTI: Vyčistěte kleštiny, vedení kleštiny, šoupátko kleštiny, pružinu a závity tažné hlavy. Vnější stranu kleštiny a vnitřní stranu vedení kleštiny namažte těsnicím olejem. 4. OPĚT SLOŽIT VNITŘNÍ DÍLY A VEDENÍ KLEŠTINY: Kleštiny nasadit do vedení kleštiny, pružinu kleštiny a šoupátko kleštiny zasunout do tažné hlavy. Závity tažné hlavy a zuby vedení kleštiny namažte trochou těsnicího oleje. Vedení kleštiny šroubujte na tažnou hlavu, dokud nezapadnou zuby a vedení kleštiny již nemůže rotovat. Pro promazání okolí kleštin ponořte celou sestavu asi 25 mm hluboko do vhodného mazacího oleje pro kleštiny. Nadbytečné mazivo otřete z vnější strany kleštinového vedení. 5. NAMONTOVAT KRYT KONCOVKY: Kryt hubice umístěte zpět a matici krytu utáhněte rukou na O-kroužku. Pokud matice nesedí správně na O- kroužku, může to způsobit ztrátu sací síly. HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 6

7 Lapač trnů (MCS) ProSet MCS Z bezpečnostních důvodů se sání automaticky přeruší, pokud je z nářadí odstraněn lapač trnů. Sací síla se opět obnoví, jakmile je lapač trnů zpět na místě. sání ZAPNUTO sání VYPNUTO Čištění tlumiče hluku Pro zajištění optimálního výkonu nářadí je nutné tlumič hluku pravidelně čistit v souladu s pokyny v oddíle "preventivní údržba".! Pozor: Abyste předcházeli úrazům, je před údržbou celé sestavy lapače trnů vždy nutné přerušit přívod stlačeného vzduchu do nářadí. 1. ČIŠTĚNÍ LAPAČE TRNŮ: Sejměte a vyprázdněte lapač (96). Odšroubujte koncovou matici (106) pomocí šroubováku 17mm a sejměte koncovou krytku (105). Sejměte tlumič hluku (103). Vyčistěte všechny součásti a odstraňte prachové částečky. koncová matice (106) koncová krytka (105) plášť nádoby (101) konec nádoby (104) tlumič hluku (103) HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 7

8 2. SLOŽENÍ LAPAČE TRNŮ: Konec nádoby (104) nasaďte na plášť lapače trnů (101). Konec nádoby během celého skládání pevně přidržujte šroubovákem nebo podobným nářadím (viz obrázek). Tlumič hluku (103) nasaďte na konec nádoby (104). Koncovou krytku (105) nasaďte na konec nádoby (104). Koncovou matici (106) nasaďte na konec nádoby (104) a pevně přišroubujte. šroubovák Požadavky na utahovací moment Pol. Číslo dílu Popis Utahovací moment PRN414 PRN314 koncovka, velikost 4 koncovka, velikost 3 6,8 7,3 Nm 120 PRN514 koncovka, velikost 5 51 DPN spodní manžeta 7,5-8,5 Nm 61 DPN převlečná matice Nm 88 DPN imbusový šroub Nm Viz níže uvedený velký výkres nářadí. HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 8

9 Výkres ProSet 1600/1600MCS 111 Použití ve velikosti 3 10 * ( ) * * * 92 * * * ( ) t ( ) t ( ) t 88 ( ) t ( ) t (*) Pro tyto díly je nezbytné lepidlo Loctite 242. ( ) Tyto díly mají specifické krouticí momenty. Viz oddíl "požadavky na utahovací moment". HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 9

10 30 * MCS Option Non MCS Option HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 10

11 Seznam součástí Pol. Označení Objednací číslo Popis MCS 1 PRN Koncovka, velikost PRG402-8A Kleštiny 1 sada (2) 1 sada (2) 3 DPN Vedení kleštiny DPN Tažná hlava DPN Pojistka kleštiny DPN Kryt hubice DPN O-kroužek DPN Matice krytu DPN Šoupátko kleštiny DPN Pružina kleštiny DPN Přítlačná pružina DPN Držák pružiny DPN Hydraulický píst DPN Adaptér krytu DPN O-kroužek DPN Tyčové těsnění DPN Stírací kroužek DPN O-kroužek DPN Opěrný kroužek DPN Těsnění Penta DPN Opěrný kroužek DPN O-kroužek DPN Horní držadlo DPN Vratná pružina DPN O-kroužek DPN MCS-ventilová tyč DPN MCS-krytka DPN Adaptér koncové krytky DPN O-kroužek DPN Šoupátko DPN Koncová krytka DPN Nákružek DPN Šroub s nákružkem DPN Vývodní vedení DPN O-kroužek DPN Imbusový šroub DPN Destička koncové krytky FAN Vývodní konstrukce DPN Příložný kroužek DPN Plnicí šroub DPN O-kroužek DPN O-kroužek DPN O-kroužek DPN Horní manžeta DPN Horní deska DPN Spodní manžeta DPN Těsnění Penta DPN Opěrný kroužek FAN Konstrukce spodního držadla FAN Konstrukce vzduchového pístu DPN O-kroužek 1 1 HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 11

12 61 DPN Převlečná matice DPN Základní deska DPN J-záslepka ventilu DPN O-kroužek DPN O-kroužek DPN J-ventilová tyč DPN EXT silencer DPN O-kroužek DPN Ventilová zarážka DPN Přípojka DPN Vzduchová hadice FAN Konstrukce krytu DPN O-kroužek DPN Uzavírací kroužek DPN S-ventilová tyč DPN Šroub s půlkulovou hlavou DPN Spoušť DPN Spojovací trubka DPN O-kroužek DPN Konstrukce držadla DPN Imbusový šroub DPN Šestihranná matice DPN Imbusový šroub DPN O-kroužek DPN Zátka DPN Imbusový šroub DPN Komora DPN R-spojovací díl DPN R-spoj DPN R-spojovací adaptér DPN Posuvný uzávěr DPN O-kroužek DPN Spoj posuvného uzávěru FAN Lapač trnů DPN Pojistná manžeta DPN O-kroužek DPN Šroub s plochou hlavou DPN Pojistka záchytné nádoby DPN Plášť záchytné nádoby DPN O-kroužek DPN Tlumič hluku DPN Konec nádoby DPN Koncová krytka DPN Koncová matice DPN O-kroužek DPN Adaptér deflektoru DPN O-kroužek PRG Deflektor FAN Šoupátko kleštiny (konstrukce) FAN Konstrukce hadice DPN Hadice DPN Hadicová spojka DPN Vnitřní závit hadice PRG Svorka O (0911) PRN Koncovka, velikost PRN Koncovka, velikost NS DPN Klíč na šestihrannou matici M4 1 1 HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 12

13 Příslušenství a volitelné doplňky jsou k dostání zvlášť. Označení PRN214 PRG DP FA Popis Koncovka pro nýty 2,0 mm (mikronýty) kleštiny pro nýty 2,0 mm (mikronýty) 17mm klíč na šroub se šestihrannou hlavou pro adaptér koncové krytky (DPN ) ProSet 1600 přední díl, rozšiřující sada, délka 12,5cm obsah: 5 DPN pojistka kleštiny 1 7 DPN O-kroužek 1 8 DPN matice krytu 1 11 DPN přítlačná pružina 1 DPN kryt koncovky 1 DPN prodloužení tažné hlavy 1 DPN spojení tažné hlavy 1 FAN šoupátko kleštiny (konstrukce) 1 FA ProSet 1600/1600MCS těsnicí sada obsah: 7 DPN O-kroužek 1 15 DPN O-kroužek 1 18 DPN O-kroužek 2 22 DPN O-kroužek 1 25 DPN O-kroužek 2 37 DPN O-kroužek 2 46 DPN O-kroužek 1 60 DPN O-kroužek 1 68 DPN O-kroužek 2 94 DPN O-kroužek 2 17 DPN stírací kroužek 1 19 DPN opěrný kroužek 1 20 DPN těsnění Penta 1 21 DPN opěrný kroužek 1 52 DPN těsnění Penta 1 53 DPN opěrný kroužek 1 FA ProSet 1600 adaptér pro MCS5000 (oddělený lapač) obsah: MCS krytka adaptéru 1 MCS uvolňovač napětí 1 PRT kuželové upínací pouzdro 1 PRT kuželové upínací pouzdro 1 PRT zalícování pro nýty v 5 velikostech 1 PRT zalícování pro nýty v 4 velikostech 1 FAN ProSet 1600 MCS sada dodatečného vybavení obsah: 39 DPN destička koncové krytky 1 96 FAN lapač trnů 1 HEYMAN Manufacturing GmbH Tel Fax info@heyman.cz str. 13

14 Výměna oleje! DŮLEŽITÉ! PŘED VÝMĚNOU OLEJE JE NEZBYTNĚ NUTNÉ PŘERUŠIT PŘÍVOD STLAČENÉHO VZDUCHU. POUŽÍVAT POUZE HYDRAULICKÝ OLEJ DOPORUČENÝ V TÉTO PŘÍRUČCE. obr Přerušte přívod stlačeného vzduchu do nářadí. 2. Sejměte kryt hubice (6) a lapač trnů (96). 3. Odšroubujte čtyři imbusové šrouby (88) pomocí 4mm klíče se šestihrannou hlavou (příslušenství), (obr. 1). imbusový šroub (88) 4. Otočte nářadí, sejměte komoru (89) a vytáhněte vzduchový píst (57), (obr. 2). 5. Olej z nářadí nalijte do nádoby na likvidaci odpadních olejů. 6. Vzduchový píst (57) a vnitřní stranu komory (89) vyčistěte čistým hadříkem. Vnitřní stranu komory namažte trochou těsnicího oleje. 7. Vedení kleštiny (3) vyšroubujte asi o 3 otočení resp. do vzniku 3 mm velké mezery a plnicí šroub (45) vyšroubujte asi o 3-3½ otočení resp. do vzniku 3,6 mm velké mezery (obr. 3). 8. Nářadí otočte, pevně držte a nalévejte hydraulický olej do spodní manžety (51) až po opěrný kroužek (bíly díl) (53), (obr. 4) komora (89) vzduchový píst (57) obr Vzduchový píst (57) zasuňte napůl do spodní manžety (51), takže znečištěný hydraulický olej a vzduchové bubliny mohou unikat uvolněným plnicím šroubem (45). Vzduchový píst držte tak dlouho, až přestane unikat olej a vzduchové bubliny. (obr. 5) 10. Lehce utáhněte plnicí šroub (45) a vytáhněte vzduchový píst (57). 3,6 mm 11. Nalijte ještě více hydraulického oleje do spodní manžety (51) až po opěrný kroužek a vzduchový píst (57) zasuňte do spodní manžety (51). Vzduchový píst 5-6 krát pomalu a pozorně tlačte dovnitř a pak směrem ven. Vytáhněte vzduchový píst a zkontrolujte, jestli na povrch nestoupají vzduchové bubliny. plnicí šroub (45) Pokud ano, opakujte postup, dokud již nebudou stoupat žádné vedení kleštiny (3) vzduchové bubliny (obr. 6). Někdy je potřeba postup 2-3 krát opakovat, aby bylo možné z oleje odstranit veškerý vzduch. Pokud po 3 pokusech stále ještě stoupají vzduchové bubliny, začněte opět u kroku 5 a vypusťte celý hydraulický olej. obr. 3 3 mm obr. 4 obr. 5 obr. 6 opěrný kroužek (53) spodní manžeta (51) vzduchový píst (57) vzduchový píst (57) spodní manžeta (51) plnicí šroub (45) HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 14

15 12. Pokud již nestoupají žádné vzduchové bubliny, dolijte hydraulický olej do spodní manžety (51) až do výše opěrného kroužku (55). 13. Ujistěte se, že vedení kleštiny (3) je volné (viz krok 7). Vzduchový píst (57), napůl nasuňte do spodní manžety(51). Vzduchový píst přidržujte v této pozici, nasaďte kryt hubice a utáhněte rukou. 14. Nadbytečný olej otřete čistým hadříkem ze vzduchového pístu (57), spodního držadla (54) a spodní manžety (51). Komoru (89) přiklopte na vzduchový píst (57), celé nářadí otočte a čtyři imbusové šrouby (88) utáhněte utahovacím momentem 7,5 8,5 Nm. 15. Odstraňte kryt hubice (6) a rukou utáhněte vedení kleštiny (3). 16. Vyšroubujte plnicí šroub (45) asi o 3-3½ otočení resp. do vzniku 3,6 mm široké mezery, aby bylo možné vypustit nadbytečný olej a vzduchové bubliny. Pokud již neuniká žádný olej, plnicí šroub pevně utáhněte (obr. 7). 17. Otřete z nářadí nečistoty a olej. 18. Opět namontujte kryt koncovky (6) a lapač trnů (96). obr. 7 plnicí šroub (45) Pozor: V průběhu demontáže a montáže se nesmí do vnitřního prostoru komory a do hydraulického oleje dostat žádné kovové třísky a nečistoty. HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 15

16 Údržba Preventivní údržba Díl Opatření Četnost Přední díl nářadí vyčistit a namazat. Viz údržba předního dílu". 1 x denně resp. 1 x za 5000 nýtů Kleštiny U kleštiny a zubů prověřit poškození a opotřebení. Během údržby předního dílu, nebo když kleštiny sklouzávají z trnů. Lapač trnů Vyprázdnit lapač trnů. Vyčistit tlumič hluku. Když množství dříků nashromážděných v lapači trnů ztěžuje sběr dalších trnů. Kapacita závisí na velikosti trnů, přibližně ,0 mm nýtů. Jednou za týden, nebo když sací síla MCS již nepostačuje na vtahování trnů do lapače trnů. HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 16

17 Bezpečnostní pokyny TĚSNICÍ OLEJ(P/N: PSA075508P) LUBRIPLATE 130-AA Výrobce: Fiske Brothers Refining Co. Tel: (419) Nouzové případy: (800) ALVANIA EP Grease 1 Kód výrobku: Výrobce: Shell Oil Products Tel: (877) MSDS#: 57072E-5 První pomoc: POKOŽKA: Odstraňte znečistěné oděvy a pokožku omyjte teplou vodou a mýdlem. V případě oleje vstříknutého při vysokém tlaku pod kůži bez ohledu na množství OKAMŽITĚ vyhledejte lékařskou pomoc. Zpoždění může vést ke ztrátě části těla. PŘI POŽITÍ: Ihned vyhledejte lékařskou pomoc. Nevyvolávejte zvracení! OČI: Vyplachujte čistou vodou 15 minut, nebo dokud nepřestane podráždění. Při přetrvávajících potížích vyhledejte lékařskou pomoc. Oheň: BOD VZPLANUTÍ: COC/ 204,4 C V případě požáru chlaďte nádobu vodou. Je možné použít také pěnu, hasicí prášek, CO 2 nebo proud vody. Ochrana životního prostředí: LIKVIDACE: Výrobek likvidujte v souladu s místními směrnicemi pro likvidaci. Materiál znečištěný olejem zlikvidujte na místě určeném pro jeho likvidaci. VYTEČENÍ: Olej setřete a zasažené místo omyjte vhodným rozpouštědlem. Pokud je to nutné, použijte vhodný absorpční prostředek. Manipulace/skladování: Pokud se nádoby nepoužívají, musí být uzavřené. Neskladujte a nepoužívejte v blízkosti topných těles, jisker, plamenů nebo silných oxidačních prostředků. Lubriplate je registrovaná výrobní značka Fiske Brothers Refining Company. MAZACÍ OLEJ PROKLEŠTINY (P/N: PRG ) SUNPAR 107 Výrobce: Sunoco, Inc. Nouzové případy: (800) První pomoc: POKOŽKA: Omývejte mýdlem a vodou, dokud nezmizí zápach. Při zabarvení kůže nebo otoku vyhledejte lékařskou pomoc. Oděvy před dalším použitím vyperte. PŘI POŽITÍ: Nevyvolávejte zvracení! Nepijte! Ihned vyhledejte lékaře. Pokud se malé množství omylem dostane do úst, vyplachujte ústa tak dlouho, dokud nezmizí chuť. OČI: Vyplachujte vodou. Oheň: BOD VZPLANUTÍ: hořlavý nad 93,3 C Haste pěnou, hasicím práškem, CO 2, nebo proudem vody. Ochrana životního prostředí: LIKVIDACE: Nevylévejte do odtoků nebo do vpustí. Nechte zlikvidovat odbornou firmou na likvidaci odpadů. VYTEČENÍ: Lokalizujte uniklý olej a absorbujte ho inertním materiálem. Směs odstraňte lopatami, setřete nebo odsajte. Manipulace/skladování: Skladování dle NFPA kategorie IIIB. Vyhněte se dlouhodobějšímu vdechování výparů a kapiček. Zabraňte dlouhodobějšímu nebo opakovanému kontaktu s kůží. Zamezte kontaktu s očima. Po manipulaci si důkladně umyjte ruce. Prohlédněte si prosím aktuální údaje bezpečnostních listů (MSDS). Tyto obsahují kompletní materiálové a bezpečnostní údaje. Listy MSDS můžete koupit u příslušných prodejců. HYDRAULICKÝ OLEJ (P/N: PRG ) MOBIL DTE 26 Výrobce: ExxonMobil Corporation Nouzové případdy: (609) MSDS Fax on Demand: (613) MSDS # Shell TELLUS 68 Výrobce: SOPUS Products Zdravotnické informace: (877) MSDS pomoc: (877) MSDS # L-0 Distributor: Emhart Teknologies / USA Tel: (203) První pomoc: POKOŽKA: Odstraňte znečistěné oděvy a boty a olej setřete z kůže. Opláchněte postižené místo a důkladně ho umyjte teplou vodou a mýdlem. V případě podráždění vyhledejte lékařskou pomoc. PŘI POŽITÍ: Nevyvolávejte zvracení. Pří požití velmi malého množství není zpravidla nutné žádné ošetřené. Při požití většího množství vyhledejte lékařskou pomoc. OČI: Vypláchněte vodou. Při přetrvávajícím podráždění vyhledejte lékařskou pomoc. Oheň: BOD VZPLANUTÍ: 198,9 C Výrobek plave na povrchu vody a může se tam znovu vznítit. Oheň zlikvidujte vodní parou, pěnou odolávající alkoholu, hasicím práškem nebo CO 2. Nepoužívejte přímý proud vody. Ochrana životního prostředí: VYTEČENÍ: Uniklý olej nechte nasáknout do absorpčního materiálu, jako např. hlínou, pískem nebo dalším vhodným materiálem. Materiál uskladněte do uzavřené nádoby a vhodně zlikvidujte. Manipulace: Po manipulaci si ruce umyjte mýdlem a vodou, zvláště před jídlem, pitím, kouřením, nanášením make-upu a návštěvou toalety. Předměty z kůže jako např. boty a pásky, které není možné úplně vyčistit, zlikvidujte. Používejte pouze v dobře větraných prostorách. Skladování: Skladujte na chladném, suchém a dobře větraném místě. Chraňte před otevřeným ohněm a vysokými teplotami. HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 17

18 Diagnostika problémů Problém Pravděpodobná příčina Odstranění Nářadí nefunguje Nářadí se nevrací do výchozí polohy. Nářadí ztrácí zdvih Žádný přívod stlačeného vzduchu. Posuvný uzávěr pro přívod stlačeného vzduchu je nastaven na VYPNUTO. Tlak vzduchu je příliš nízký. Tlak vzduchu je příliš vysoký. Stav hydraulického oleje je příliš nízký. Nahromadění nečistot pod krytem hubice. Stav hydraulického oleje je příliš nízký. Nářadí připojit ke vhodnému zdroji stlačeného vzduchu. Posuvný uzávěr nastavit na ZAPNUNO. Správně nastavit tlak vzduchu. Správně nastavit tlak vzduchu. Nechat provést údržbu kvalifikovanou osobou. Provést "údržbu předního dílu" a prověřit případná poškození a znečištění předního dílu Nechat provést údržbu kvalifikovanou osobou. Kleštiny sklouzávají z trnů Kleštiny se neotevírají Trn zůstává viset na kleštinách Trhací nýty se nevtahují do koncovky Trn se neodlamuje MCS nefunguje Nářadí správně nenasává Kleštiny jsou znečištěné nebo nedostatečně namazané. Kleštiny jsou opotřebované. Je znečištěný kryt koncovky, kleštiny nebo vedení kleštiny. Uvolněný kryt kleštiny. V nářadí je příliš mnoho hydraulického oleje. Kleština je znečištěná nebo není dostatečně namazaná. Nesprávná koncovka Střižný kroužek je zaklíněný v otvoru koncovky. Nýt nebyl správně nasazen. Tlak požadovaný na odlomení trnu je příliš vysoký. Tlak vzduchu je příliš nízký. Žádný přívod stlačeného vzduchu. Lapač trnů je uvolněný nebo chybí. Cesta pro odvod trnůje blokovaná. Tlumič hluku je znečištěný. Lapač trnů je plný. Tlak vzduchu je nízký. Kleštiny vyčistit a namazat. Vyměnit kleštiny. Provést "údržbu předního dílu" a vyčistit vnitřní stranu krytu koncovky. Utáhnout kryt koncovky. Nechat provést údržbu kvalifikovanou osobou. Provést "údržbu předního dílu" a vyčistit a namazat kleštiny. Nasadit správnou koncovku. Odstranit střižný kroužek, prověřit, jestli je nasazena správná koncovka a jestli byl pro nýtování použit správný postup. Nýt znovu nasadit nebo vyměnit. Nářadí dovybavit. Správně nastavit tlak vzduchu. Nářadí připojit k vhodnému zdroji stlačeného vzduchu. Prověřit nasazení lapače trnů. Uvolnit zablokovanou cestu pro odvod trnů. Vyčistit nebo vyměnit tlumič hluku. Vyprázdnit lapač trnů. Správně nastavit tlak vzduchu. HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 18

19 Prohlášení o shodě ES My, Emhart Teknologies Tucker Fasteners Limited Birmingham B42 1BP Great Britain tímto prohlašujeme, že: ProSet 1600 ProSet 1600 MCS odpovídají níže uvedeným směrnicím: EN 292 díl 1 a díl 2 ISO pren ISO 3744 EN ISO pren 792 díl 1 EN EN ISO 4871 Podle zadání směrnice na strojní zařízení 98/37/EHS byla nahrazena směrnice 89/392/EHS a doplňující směrnice 91/368/EHS, 93/44/EHS a 93/68/EHS. Podpis: Eymard Chitty, viceprezident, R&D HEYMAN Manufacturing GmbH Tel.: Fax: info@heyman.cz str. 19
