Nýtovací kleště. Řada ProSet Příručka k údržbě

Transkript

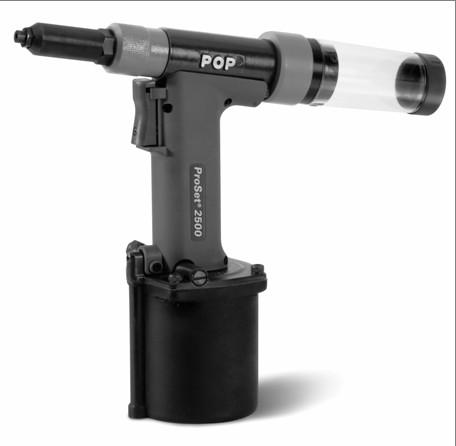

1 Nýtovací kleště Řada ProSet 500 Příručka k údržbě

2 Obsah Úvod... Bezpečnostní pokyny...3 Specifikace...4 Balené příslušenství...4 Požadavky nástroje...4 Rozměry nástroje ProSet Běžné hlavice...6 Základy obsluhy nástroje...7 Servis přední strany...8 Sběrný systém trnu (MCS) ProSet 500 MCS...9 Čištění tlumiče zásobníku...9 Požadavky na krouticí moment při montáži nástroje...0 Schéma ProSet 500/500MCS... Kusovník...3 Postup při výměně hydraulického oleje...7 Údržba...9 Bezpečnostní data...0 Vyhledávání závad... ES prohlášení o shodě...3 Úvod POP ProSet 500 nástroje jsou lehké vzduchové/hydraulické kleště k nýtování pro použití se značkovými POP nýty podle následující tabulky: Typ nýtu Materiál (Dřík Trn) Otevřený a MultiGrip Uzavřený Strana Průměr nýtu /8 (*) 5/3 (*) 3/6 (**) [3, mm] [4,0 mm] [4,8 mm] Al Al Al St / SS St St SS SS; Mo St /SS ( ) Al Al Al St / SS; Cu St St St Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564

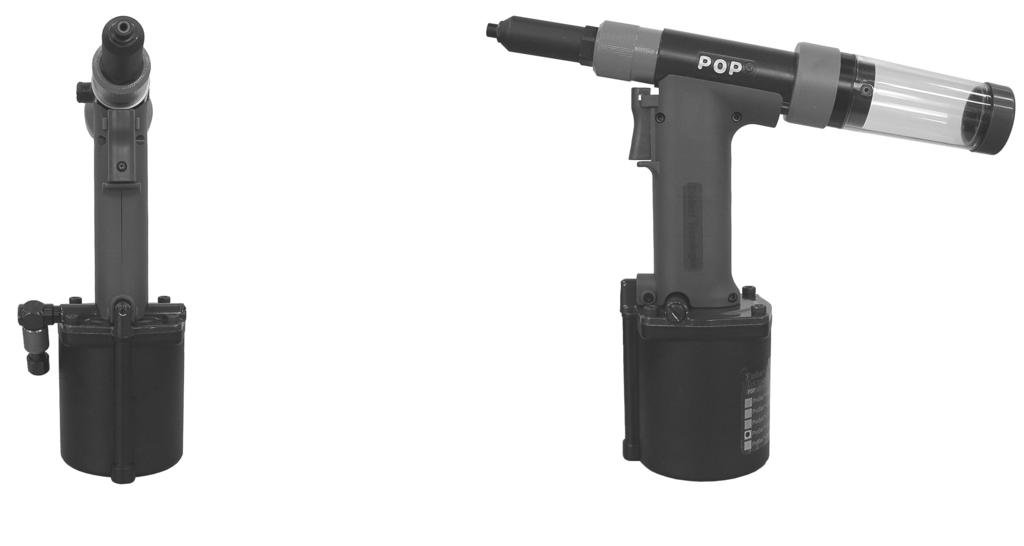

3 SS SS LSR nýty Al Al HR nýty St St (**) T nýt Al St Self Plugger St St UltraGrip AlAl, St St, SSSS Al: Hliník, St: Ocel, SS: Nerezová ocel, Cu: Měď, Mo: Monel (*) Použijte narážeč čelistí FAN7508. (**) Použijte narážeč čelistí DPN7507. ( ) Bez MultiGrip Bezpečnostní pokyny PRO ZAJIŠTĚNÍ SPRÁVNÉHO A BEZPEČNÉHO PROVOZU NÁSTROJE ŘADY POP ProSet 500 SI PŘED MANIPULACÍ S NÁSTROJEM A JEHO POUŽÍVÁNÍM PROSÍM PEČLIVĚ PŘEČTĚTE TUTO PŘÍRUČKU.. NEPOUŽÍVEJTE nástroj jinak, než doporučuje společnost Emhart Teknologies.. Při používání nástroje resp. v blízkosti nástroje, který je v provozu, používejte vždy vhodné ochranné brýle. 3. Tento nástroj NENÍ určen pro provoz v prostředí s nebezpečím výbuchu. 4. Před připojením stlačeného vzduchu a k tomu potřebných hadic zkontrolujte nástroj ohledně případného poškození. 5. Opravy resp. údržbu, které musí být zajištěny v předepsaných časových intervalech, mohou provádět pouze příslušně vyškolené osoby. 6. Před novým nastavením, údržbou nebo rozebráním nástroje vždy přerušte přívod stlačeného vzduchu do nástroje. 7. Zajistěte, aby při připojování stlačeného vzduchu nebo při přerušení přívodu stlačeného vzduchu nedošlo omylem ke stlačení spoušti. 8. Nedotýkejte se nikdy přední části nástroje, pokud je připojený přívod stlačeného vzduchu nebo při nýtování. 9. Nástrojem nikdy nemiřte na osoby. 0. Nástroj nikdy nepoužívejte bez pláště nosu.. Nářadí nikdy nepoužívejte bez deflektoru resp. bez zásobníku.. Neprovádějte na nářadí žádné změny. Mohlo by to mít za následek ztrátu záruky a také poškození nářadí nebo ublížení na těle uživatele. 3. Při připojování stlačeného vzduchu nebo při provozu nářadí nikdy nenahlížejte do nářadí zepředu nebo zezadu. Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564 Strana 3

4 4. Provozní tlak nesmí překročit 6,9 bar. 5. Výfuk vzduchu nenechávejte nikdy nasměrovaný na osoby. 6. Po kontaktu s hydraulickou kapalinou nebo mazivem si vždy umyjte ruce. 7. Zajistěte, aby se vlasy, prsty a volné oblečení nedostaly do kontaktu s pohyblivými částmi nástroje. Specifikace ProSet 500 ProSet 500MCS,65 libry (,0 kg),89 libry (,3 kg),4 (90 mm) 0,0 (59 mm),97 (304 mm) 0,0 (59 mm) 0,7 (8 mm) 0,7 (8 mm) 0 liber při 90 PSI (9400 N při 6, bar) 0 liber při 90 PSI (9400 N při 6, bar) 0,076 cu.ft./nýt (,5 litru/nýt),47 scfm (MAX) (70 ℓ/min (MAX)) Hmotnost Délka Výška Zdvih nástroje Tažná síla Spotřeba vzduchu Balené příslušenství Množství Položka PROSET 500 PROSET 500MCS Číslo dílu ProSet 500 Nýtovací kleště Návod k obsluze P449 Příručka k údržbě P534 Hlavice pro otevřené nýty velikosti 4 PRN44 Hlavice pro otevřené nýty velikosti 5 PRN54 Hlavice pro otevřené nýty velikosti 6 Instalováno Instalováno PRN64 Narážeč čelistí (sestava) pro nýty FAN7508 /8,5/3 Sestava vzduchového potrubí FAN mm nástrční klíč na šrouby s DPN3939 FG84 vnitřním šestihranem Záruční karta Požadavky nástroje Přívod vzduchu * Doporučený provozní tlak Maximální provozní tlak Hydraulický olej ** Strana 4 6 scfm (50 l/min), minimum 7,590 PSI (5,06, bar) suchý, filtrovaný 00 PSI (6,9 bar) suchý, filtrovaný POP díl č.: PRG54030 [ kvart (0,945 ml)] Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564

5 POP díl č.: PRG5030 [6 uncí (77 ml)] Mazivo čelistí ** těsnění ** č.: PSA075508P ¾ unce filtrovaný (54 g)] POP díl (*)Mazivo Pozn.: K dosažení nejlepších výsledků a dlouhé provozní životnosti používejte[ suchý, přívodní vzduch. (**) Pozn.: Viz bezpečnostní informace k mazivu. Rozměry nástroje ProSet 500,4 (90 mm) 3,54 (90 mm) 0,8 (0,6 mm),5 (54,5 mm),85 (47 mm) 0,0 (59 mm) ProSet 500 3, (79 mm) 3,46 (88 mm) Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564 Strana 5

6 ,97 (304 mm) 3,54 (90 mm) 0,8 (0,6 mm),5 (54,5 mm),85 (47 mm) 0,0 (59 mm) ProSet 500 MCS 3, (79 mm) 3,46 (88 mm) Běžné hlavice Průměr nýtu Otevřený Uzavřený HR nýty Narážeč čelistí Ocelový trn Hliníkový trn Hliníkový dřík Ocelový dřík /8 (3, mm) nebo 7/64 (,8 mm) PRN44* PRN44 PRN434 PRN44* PRN4K 5/3 (4,0 mm) PRN54* PRN54 PRN534 PRN54* PRN5K PRN64* PRN64 PRN634 PRN64* PRN6K 3/6 (4,8 mm) FAN7508* DPN7507* * Přiloženy s nástrojem Při používání nýtů o průměru 7/64 (,8 mm) 5/3 (4,0 mm), použijte FAN7508 místo DPN7507 (nainstalováno) Pokud používáte nýty 3/6 (4,8 mm) UltraGrip, použijte hlavici N406; pro nýty Monobolt použijte N40. Strana 6 Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564

7 Základy obsluhy nástroje Než uvedete nástroj do provozu, zkontrolujte následující: Zkontrolujte nástroj na poškození nebo průsak oleje nástroj nepoužívejte, pokud je poškozený nebo pokud prosakuje olej. Zkontrolujte, zda je instalována správná hlavice a utáhněte na krouticí moment 6,8 7,3 Nm (60 65 paleclibra). Zkontrolujte, zda je matice (8) pláště nosu utažena utahujte pouze ručně. Připojte k přívodu vzduchu viz požadavky na přívod vzduchu (strana 4). Instalujte zásobník trnů (96) (pouze pro nástroj MCS). Otevřete ventil přívodu vzduchu posunutím červeného otevíracíhozavíracího šoupátka (30) na straně nástroje (viz poznámka níže). Zasuňte nýt do nosu (hubice). Umístěte nýt do obrobku. Zatažením za spoušť zanýtujte nýt. Uvolněte spoušť pokud je instalován systém MCS, jeho sání zatáhne použitý trn do zásobníku.! Pozn.: Nástroj ProSet 500 má otevíracízavírací ventil pro ZAPÍNÁNÍ a VYPÍNÁNÍ přívodu vzduchu k úspoře vzduchu, když se nástroj nepoužívá. ZAPNUTÍ přívodu vzduchu: Otevřete otevíracízavírací ventil posunutím otevíracíhozavíracího šoupátka ve znázorněném směru (nahoru). VYPNUTÍ přívodu vzduchu: Zavřete otevíracízavírací ventil posunutím otevíracíhozavíracího šoupátka ve znázorněném směru (dolů). Otevíracízavírací šoupátko Servis přední strany Matice pláště nosu Vodítko čelistí Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564 Strana 7

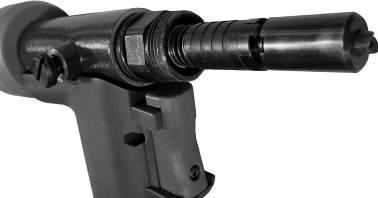

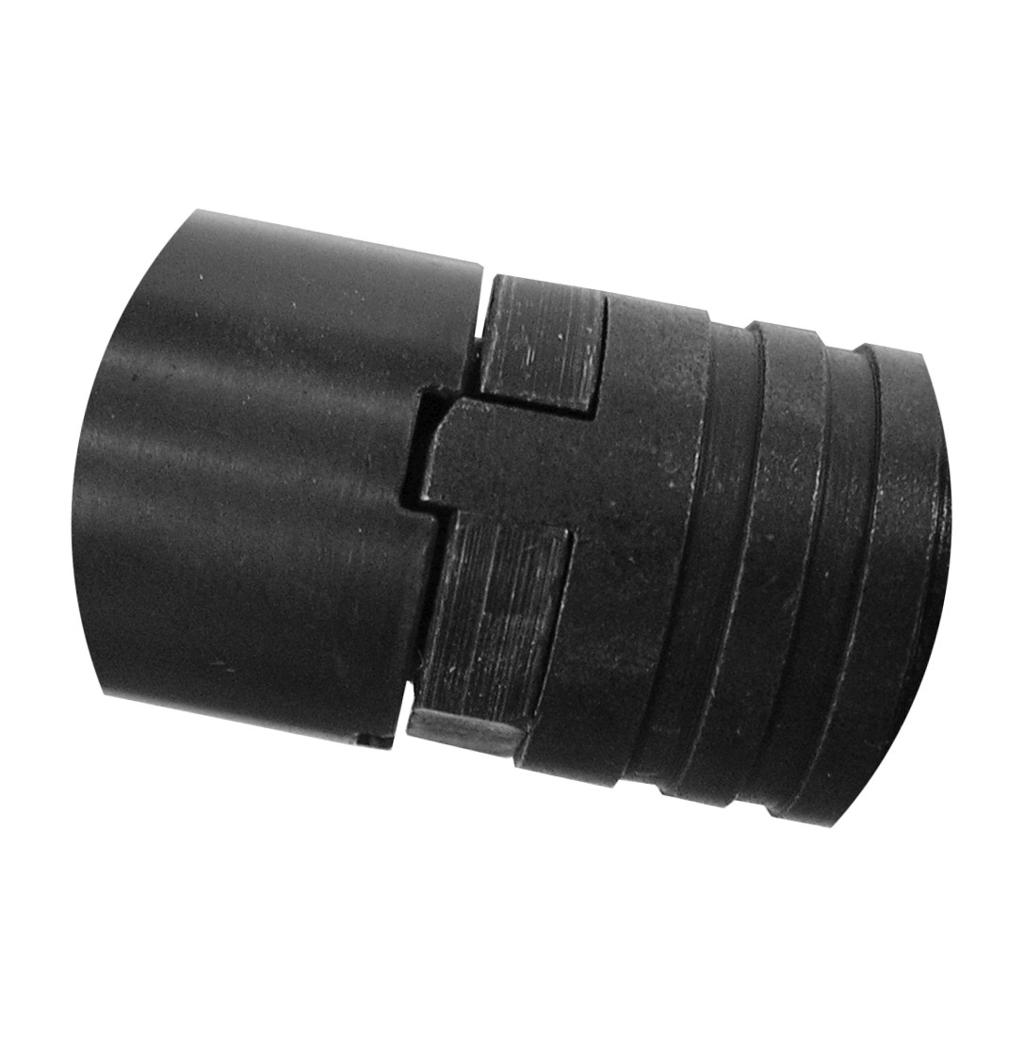

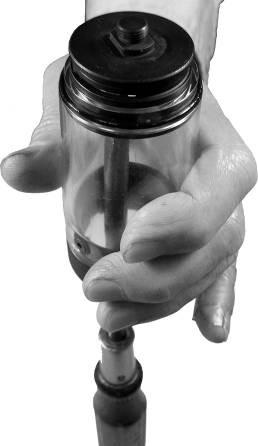

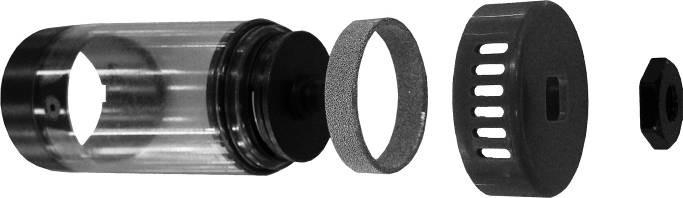

8 Tažná hlava Plášť nosu Zámek čelistí vodítka Adaptér pláště Plocha klíč pro Směr pohybu vodítka čelistí zámku Těsnicí kroužek Zuby na tažné hlavě Zuby na vodítku čelistí Pro zajištění optimálního výkonu nástroje je nutné provádět pravidelný servis přední strany podle pokynů v oddíle Harmonogram preventivní údržby.! Poznámka: Abyste předešli ÚRAZU, je vždy nutné před servisem přední strany ODPOJIT PŘÍVOD STLAČENÉHO VZDUCHU SEJMUTÍ PLÁŠTĚ NOSU: 4. OPĚTNÉ SLOŽENÍ VNITŘNÍCH DÍLŮ A VODÍTKA ČELISTÍ: Rukou odšroubujte matici pláště nosu a vysuňte plášť nosu z Nasaďte čelisti do vodítka čelistí a zasuňte pružinu narážeče čelistí a nástroje. narážeč čelistí do tažné hlavy. SEJMUTÍ VODÍTKA ČELISTÍ PRO ZÍSKÁNÍ PŘÍSTUPU K Závity tažné hlavy a zuby zámku vodítka čelistí namažte trochou ČELISTEM A VNITŘNÍM DÍLŮM: těsnicího maziva. Vodítko čelistí šroubujte na tažnou hlavu, dokud Pro uvolnění ozubení zámku vodítka čelistí stáhněte zámek vodítka zuby na zámku vodítka čelistí nezastaví otáčení vodítka čelistí. čelistí odšroubujte a sejměte vodítko čelistí. Pro promazání okolí čelistí ponořte celou sestavu vodítka čelistí do Sejměte čelisti, narážeč čelistí a pružinu narážeče čelistí pro vhodného maziva pro čelisti do hloubky asi in. (5 mm). Z vnější provedení údržby. strany vodítka čelistí otřete nadbytečné mazivo. VYČIŠTĚNÍ SOUČÁSTÍ: Vyčistěte čelisti, vodítko čelistí, pružinu narážeče čelistí, pružinu a 5. OPĚTNÁ INSTALACE SESTAVY PLÁŠTĚ NOSU: závity tažné hlavy. Plášť nosu umístěte zpět a matici pláště nosu utáhněte rukou na Na vnější povrch čelistí a na vnitřní povrch vodítka čelistí naneste těsnicím kroužku. Pokud matice nesedí správně na těsnicím těsnicí mazivo. kroužku, může to způsobit ztrátu sací síly. Sběrný systém trnu (MCS) ProSet 500 MCS Strana 8 Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564

9 Z bezpečnostních důvodů se vyjmutím zásobníku z nástroje automaticky vypne sání MCS. Opětným vložením zásobníku se sání MCS zapne. Sání MCS zapnuto Sání MCS vypnuto Čištění tlumiče zásobníku Pro zajištění optimálního výkonu nástroje je nutné tlumič zásobníku pravidelně čistit v souladu s pokyny v oddíle Harmonogram preventivní údržby.! Poznámka: Abyste předešli ÚRAZU, je vždy nutné před údržbou tlumiče zásobníku ODPOJIT PŘÍVOD STLAČENÉHO VZDUCHU.. ČIŠTĚNÍ ZÁSOBNÍKU: Sejměte a vyprázdněte zásobník (96) otáčením proti směru otáčení hodinových ručiček. Odšroubujte koncovou matici zásobníku (06) (klíč 7 mm) a sejměte koncové víčko zásobníku (05). Sejměte tlumič zásobníku (03). Vyčistěte všechny součásti a odstraňte prachové částečky. Koncová matice zásobníku (06) Koncové víčko zásobníku (05) Plášť zásobníku (0) Konec zásobníku (04) Tlumič zásobníku (03). OPĚTNÉ SLOŽENÍ ZÁSOBNÍKU: Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564 Strana 9

10 Konec zásobníku (04) nasaďte na plášť zásobníku (0). Konec zásobníku během celého skládání pevně přidržujte šroubovákem nebo podobným nářadím (viz obrázek). Na konec zásobníku (04) umístěte tlumič zásobníku (03). Na konec tělesa zásobníku (04) umístěte koncové víčko (05). Na konec zásobníku (04) umístěte a utáhněte koncovou matici zásobníku (06). Šroubovák Požadavky na krouticí moment při montáži nástroje Položka Číslo dílu Popis Krouticí moment PRN64 Hubice, velikost 6 9 PRN44 Hlavice, velikost 4 0 PRN54 Hubice, velikost 5 5 DPN39053 Spodní objímka ftlbs (47 53 Nm) 6 DPN39063 Pojistná matice objímky 3 35 ftlbs (4 48 Nm) 88 DPN Šroub 46 5 inlbs (5, 5,8 Nm) s inlbs (6,8 7,3 Nm) vnitřním šestihranem Viz schéma nástroje Strana 0 Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564

11 Schéma ProSet 500/500MCS Pro nýty velikosti 4 nebo 5 Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564 Strana

12 S MCS Bez MCS (*) Tyto položky vyžadují lepidlo Loctite 4. ( ) Tyto položky mají specifický utahovací krouticí moment, jak je uvedeno v tabulce Požadavky na kroutící moment. Strana Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564

13 Kusovník Položka Číslo dílu Popis Položka Číslo dílu Popis 500 MCS PRN64 Hlavice sada (3) sada MCS MCS 7 DPN7503 Pouzdro ventilu MCS (3) 3 DPN7500 Vodítko čelistí 4 DPN7500 Tažná hlava koncového 5 DPN75003 Zámek vodítka víčka čelistí DPN7503 Adaptér 9 DPN DPN75004 Plášť nosu 30 DPN75033 Šoupátko 7 DPN DPN75037 Narážeč 8 DPN75005 Matice pláště nosu šoupátka 3 DPN DPN7507 Narážeč čelistí 33 DPN3953 Koncové víčko 0 DPN90005 Pružina 34 DPN396 Příruba 35 DPN3954 Šroub příruby 36 DPN75034 Vodítko narážeče čelistí DPN90006 Pružina DPN75006 Pouzdro pružiny 3 DPN75007 Hydraulický píst 4 DPN75008 Adaptér pláště 5 DPN DPN75009 Pouzdro vyhazovače 37 DPN DPN90700 Šroub s vnitřním 4 4 šestihranem 39 DPN399 Deska koncového víčka těsnění tyče 7 DPN Lopatka 8 DPN DPN B/U těsnicí 40 FAN750 Vyhazovač (sestava) 44 DPN3908 Těsnicí manžeta kroužek 0 DPN Těsnění Penta DPN B/U těsnicí kroužek 45 DPN39047 Plombovací šroub 46 DPN DPN DPN DPN7500 Rukojeť horní 48 DPN DPN90007 Vratná pružina 49 DPN7504 Objímka horní 5 DPN DPN3905 Horní deska 6 DPN39 Tyč ventilu 5 DPN39053 Spodní objímka Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564 Strana 3

14 Položka Číslo dílu Popis Položka Číslo dílu Popis 500 MCS 54 FAN7505 Dolní sestava MCS 85 DPN rukojeti 57 FAN7508 Sestava 500 Šroub s vnitřním šestihranem 86 DPN90006 vzduchového 87 DPN39089 Zátka pístu 88 DPN Šroub s vnitřním DPN DPN39063 Pojistná matice objímky šestihranem 89 DPN750 Komora 90 DPN396 Distanční 6 DPN39064 Spodní deska tělísko 63 DPN39065 Kryt Jventilu kloubového 64 DPN9000 spoje 65 DPN DPN39093 Kloubový spoj 66 DPN39068 Tyč Jventilu 9 DPN397 Adaptér 67 DPN39069 Prodlouž. tlumič kloubového 68 DPN spoje 69 DPN3907 Zarážka ventilu 70 DPN390 Armatura DPN39095 zavírací šoupátko ventilu 7 DPN39 Vzduchová trubka 7 FAN39074 Sestava Otevírací 94 DPN DPN39097 Otevírací zavírací kloubový spoj pouzdra S96 ventilu 75 DPN DPN9000 Přídržný FAN75035 Zásobník (sestava) 97 DPN39098 Příruba závěru zásobníku kroužek 77 DPN39078 Tyč Sventilu 98 DPN DPN90600 Knoflíkový šroub 99 DPN90300 Šroub s plochou 3 79 DPN3950 Spoušť 80 DPN39083 Spojovací hlavou 00 DPN3955 zásobníku trubka 8 DPN DPN395 Sestava rukojeti 83 DPN90700 Šroub s vnitřním 3 3 šestihranem 84 DPN39086 Šestihranná matice Strana 4 Závěr 4 0 DPN75036 Těleso zásobníku 0 DPN DPN3968 Tlumič zásobníku 4 04 DPN3956 Koncovka Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564

15 Položka Číslo dílu Popis Položka Číslo dílu Popis 500 MCS zásobníku 05 DPN3967 Koncový kryt zásobníku 06 DPN395 Koncová matice zásobníku 500 MCS 5 DPN DPN7503 Tyč ventilu EXT 8 DPN7506 Podložka NS DPN3939 Nástrční klíč na šrouby s 07 DPN9000 vnitřním 08 DPN3963 Adaptér šestihranem M4 deflektoru 09 DPN PRG5056 Deflektor FAN7508 Sestava narážeče čelistí 4 FAN3957 Sestava vzduchového potrubí 5 DPN3958 Vzduchová trubka 6 DPN3959 Armatura vzduchového potrubí 7 DPN3960 Zástrčná armatura hadice 8 PRG54045 Křídlatá svorka (09) 9 PRN44 Hlavice, velikost 4 0 PRN54 Hlavice, velikost 5 FAN750 Sestava ventilu EXT DPN7505 Hlavice ventilu EXT 3 DPN7504 Pouzdro ventilu EXT 4 DPN90008 Pružina ventilu EXT Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564 Strana 5

16 Volitelné díly a soupravy jsou také k dispozici samostatně. Číslo dílu Popis DPN390 7mm nástrční klíč na šrouby s vnitřním šestihranem pro adaptér koncového víčka (DPN7503) FAN753 ProSet 500 Prodlužovací souprava pro přední stranu délka 5,5 [40 mm] Obsah: 5 DPN75 Zámek vodítka čelistí 7 DPN900 8 DPN75 Matice pláště nosu DPN90 Pružina DPN757 Plášť nosu DPN758 Nástavec tažné hlavy DPN759 Kloub tažné hlavy FAN7530 Narážeč čelistí (sestava) FAN7533 ProSet 500/500MCS Souprava těsnění Obsah: 7 DPN900 5 DPN900 7 DPN908 Lopatka 8 DPN900 9 DPN908 B/U těsnicí kroužek 0 DPN908 Těsnění Penta DPN908 B/U těsnicí kroužek DPN DPN DPN DPN DPN DPN900 FA03408 ProSet 500 Souprava adaptéru pro MCS5000 (dálkový MCS) Obsah: MCS Víčko adaptéru MCS50008 Pružinová podpora trubky PRT5504 Kuželové pouzdro, nýty velikosti 4 PRT5506 Kuželové pouzdro, nýty velikosti 5 a 6 PRT55098 Armatura pro nýty velikosti 5 a 6 PRT55099 Armatura pro nýty velikosti 4 FAN7534 ProSet 500 MCS Dodatečné montážní vybavení Obsah: 39 DPN399 Deska koncového víčka 96 FAN75035 Sestava zásobníku Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564 Strana 6

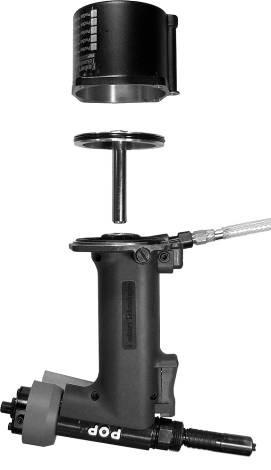

17 Postup při výměně hydraulického oleje! DŮLEŽITÉ. NÁSTROJ MUSÍ BÝT ODPOJEN OD PŘÍVODU VZDUCHU. POUŽÍVEJTE POUZE Obr. HYDRAULICKÝ OLEJ SPECIFIKOVANÝ V TÉTO PŘÍRUČCE.. Odpojte od přívodu vzduchu.. Demontujte plášť nosu (6) a zásobník (96). 3. Čtyři šrouby s vnitřním šestihranem vyšroubujte (88) klíčem se 4mm vnitřním šestihranem (doplněk). (Obr. ) 4. Otočte nástroj vzhůru nohama a demontujte komoru (89). Šroub s vnitřním šestihranem (88) Poté vytáhněte sestavu vzduchového pístu (57). (Obr. ) Obr. 5. Olej z nástroje vypusťte do kontejneru s odpadním olejem. 6. Čistým hadrem odstraňte nečistoty ze sestavy vzduchového pístu (57) a vnitřní komory (89). Komora (89) Do vnitřní komory naneste tenkou vrstvu maziva na těsnění. 7. Sestava pístu (57) vzduchového Uvolněte vodítko čelistí (3) přibližně o 3 celé otáčky nebo o 3mm (0,") mezeru a uvolněte plombovací šroub (45) přibližně o 3 3½ plné otáčky nebo o 3,6 mm (0,4") mezeru (Obr. 3). 8. Znovu zajistěte nástroj vzhůru nohama a nalijte hydraulický olej do dolní objímky (5) do úrovně opěrného kroužku (bílá část) (9). (Obr. 4) 9. Zasuňte sestavu vzduchového pístu (57) do dolní objímky (5) do poloviny, aby znečištěný hydraulický olej a vzduchové bubliny vyšly z uvolněného plombovacího šroubu (45). Držte sestavu vzduchového pístu, dokud nepřestane Obr. 3 vycházet olej nebo bubliny. (Obr. 5) 0," (3 mm) 0,4 (3,6 mm) 0. Volně utáhněte plombovací šroub (45) a vytáhněte sestavu vzduchového pístu (57). Plombovací šroub (45). Nalijte více hydraulického oleje do dolní objímky (5) do Vodítko čelistí (3) úrovně opěrného kroužku a zasuňte sestavu vzduchového pístu (57) do dolní objímky (5). Pomalým, konstantním pohybem zastrčte vzduchový píst dovnitř a poté ven 56krát. Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564 Strana 7

18 Poté ho vytáhněte a zkontrolujte, zda na povrch oleje vystupují bubliny. Pokud se stále objevují bubliny, opakujte postup, dokud se bubliny nepřestanou objevovat (Obr. 6). K tomu, aby se bubliny uvolnily z oleje, může být potřeba tento postup opakovat 3krát. Pokud jsou po 3 pokusech v oleji stále bubliny, vraťte se k bodu č. 5 a začněte znovu vypuštěním hydraulického oleje. Opěrný (9) Obr. 6 Obr. 5 Obr. 4 ` kroužek Objímka dolní (5) Sestava pístu (57) vzduchového Sestava vzduchového pístu (57) Objímka dolní (5) Plombovací šroub (45). Když v oleji nebudou bubliny, doplňte hydraulický olej k dolní objímce (5) do úrovně opěrného kroužku (9). 3. Ujistěte se, že je vodítko čelistí (3) volné (viz krok 7). Zastrčte sestavu vzduchového pístu (57) do dolní objímky (5) do poloviny. Držte vzduchový píst v polovině a umístěte zpět plášť nosu a rukou utáhněte. 4. Čistým hadrem otřete olej ze sestavy vzduchového pístu (57), sestavy dolní rukojeti (54) a dolní objímky (5). Přes sestavu vzduchového pístu (66) umístěte komoru (0) a poté otočte nástroj vzhůru nohama a utáhněte čtyři šrouby s vnitřním šestihranem () na krouticí moment 5 5,8 Nm (46 5, palecliber). 5. Vytáhněte plášť nosu (6) a utahujte vodítko čelistí (3) rukou, dokud se nezastaví. 6. Uvolněte plombovací šroub (53) přibližně o 3 3½ plných otáček anebo na 3,6 mm (0,4") mezeru, aby mohl uniknout nadbytečný hydraulický olej a bubliny. Když olej přestane vytékat, utáhněte plombovací šroub (Obr. 7). 7. Otřete nečistoty a olej z nástroje. 8. Instalujte zpět plášť nosu (6) a zásobník (96). Obr. 7 Plombovací šroub (45) Strana 8 Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564

19 Pozn.: Během montáže a demontáže nedovolte, aby se do hydraulického oleje ani vnitřní komory dostaly kovové třísky ani nečistoty. Údržba Harmonogram preventivní údržby Položka Vyčistěte a Činnost namažte Viz část Servis přední strany přední stranu nástroje Zkontrolujte čelisti Jak často x za den nebo nýtování. Hledejte zlomené čelisti nebo Během Servisu přední strany anebo poškozené nebo opotřebené když čelisti prokluzují na trnu zuby čelistí. Zásobník Vyprázdněte zásobník Když množství uložených opotřebovaných trnů začne překážet trnům vstupujícím do zásobníku. (Uložené množství závisí na nýtu přibližně 5070ks pro nýt 4,8 mm). Vyčistěte tlumič zásobníku Jedenkrát za týden anebo když sání MCS nebude zatahovat opotřebované trny do zásobníku. Pozn.: Používejte pouze tuky a maziva specifikovaná společností Emhart Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564 Strana 9

20 Bezpečnostní data MAZIVO TĚSNĚNÍ (P/N: PSA075508P) LUBRIPLATE 30AA Výrobce: Fiske Brothers Refining Co. Telefon: (49) 6949 Nouzové případy: (800) ALVANIA EP Grease Kód výrobku: 74 Výrobce: Shell Oil Products Telefon: (877) MSDS#: 5707E5 První pomoc: POKOŽKA: Odstraňte znečistěné oděvy a pokožku omyjte teplou vodou a mýdlem. V případě oleje vstříknutého při vysokém tlaku pod kůži bez ohledu na množství OKAMŽITĚ vyhledejte lékařskou pomoc. Zpoždění může vést ke HYDRAULICKÝ OLEJ (P/N: PRG54030) MAZIVO ČELISTÍ (P/N: PRG5030) MOBIL DTE 6 SUNPAR 07 Výrobce: Výrobce: ExxonMobil Corporation Sunoco, Inc. Nouzový telefon: (609) Nouzový telefon: (800) MSDS Fax on Demand: První pomoc: (63) 8467 MSDS # POKOŽKA: Shell TELLUS 68 Omývejte mýdlem a vodou, dokud nezmizí zápach. Při zabarvení kůže nebo Výrobce: otoku vyhledejte lékařskou pomoc. Oděvy před SOPUS Products Zdravotnické informace: (877) dalším použitím vyperte. MSDS pomoc: PŘI POŽITÍ: Nevyvolávejte zvracení! Nepodávejte tekutiny! (877) MSDS # 4088L0 Ihned vyhledejte lékaře. Pokud se malé Distributor: množství omylem dostane do úst, vyplachujte Emhart Teknologies Telefon: (03) ústa tak dlouho, dokud První pomoc: nezmizí chuť. POKOŽKA: OČI: Odstraňte znečistěné oděvy a boty a olej setřete z Vypláchněte vodou. ztrátě postižené části těla. PŘI POŽITÍ: Ihned vyhledejte lékařskou pomoc. Nepodávejte zvracení! OČI: Vyplachujte čistou vodou 5 minut nebo dokud nepřestane podráždění Při přetrvávajících potížích vyhledejte lékařskou pomoc. Oheň: BOD VZPLANUTÍ: COC 400 F V případě požáru chlaďte nádobu vodou. Je možné použít také pěnu, hasicí prášek, CO nebo proud vody. Ochrana životního prostředí: LIKVIDACE: Výrobek likvidujte v souladu s místními směrnicemi pro likvidaci. Materiál znečištěný olejem zlikvidujte na místě určeném pro jeho likvidaci. Oheň: BOD VZPLANUTÍ: hořlavý nad 00 F Haste proudem vody, pěnou, hasicím práškem nebo CO. Ochrana životního prostředí: LIKVIDACE: Nevylévejte do odtoků nebo do vpustí. Nechte zlikvidovat odbornou firmou na likvidaci odpadů. pokožky. Opláchněte postižené místo a důkladně ho umyjte vodou a mýdlem V případě podráždění vyhledejte lékařskou pomoc. PŘI POŽITÍ: Nevyvolávejte zvracení. Pří požití velmi malého množství není zpravidla nutné žádné ošetření. Při požití většího množství vyhledejte lékařskou pomoc. OČI: Vypláchněte vodou. Při přetrvávajícím podráždění vyhledejte lékaře. Oheň: BOD VZPLANUTÍ: 390 F/98,9 C Výrobek plave na povrchu vody a může se tam znovu vznítit. Oheň zlikvidujte vodní mlhou, pěnou odolávající alkoholu, hasicím práškem nebo CO. Nepoužívejte přímý proud vody. VYTEČENÍ: Olej setřete a zasažené místo omyjte vhodným rozpouštědlem. Pokud je to nutné, použijte vhodný absorpční prostředek. Manipulace/skladování: Pokud se nádoby nepoužívají, musí být uzavřené. Neskladujte a nepoužívejte v blízkosti topných těles, jisker, plamenů nebo silných oxidačních prostředků. Lubriplate je registrovaná výrobní značka společnosti Fiske Brothers Refining Company. Strana 0 Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564

21 VYTEČENÍ: Lokalizujte uniklý olej a absorbujte ho inertním materiálem. Směs odstraňte lopatami, setřete nebo odsajte. Manipulace/skladování: Skladování dle NFPA kategorie IIIB. kontaktu vdechování výparů a kapiček. dlouhodobějšímu nebo opakovanému kontaktu s kůží. kontaktu s očima. Po manipulaci si umyjte ruce. Zamezte Zabraňte Zamezte důkladně Ochrana životního prostředí: VYTEČENÍ: Uniklý olej nechte nasáknout do absorpčního materiálu, jako je např. hlína, písek nebo další vhodný materiál. Materiál uskladněte do uzavřené nádoby a vhodně zlikvidujte. Manipulace: Po manipulaci si ruce umyjte mýdlem a vodou, zvláště před jídlem, pitím, kouřením, nanášením makeupu a návštěvou toalety. Předměty z kůže jako např. boty a pásky, které není možné úplně vyčistit, zlikvidujte. Používejte pouze v dobře větraných prostorách. Skladování: Skladujte na chladném, suchém a dobře větraném místě. Chraňte před otevřeným ohněm a vysokými teplotami. Prohlédněte si prosím aktuální údaje bezpečnostních listů (MSDS), které obsahují kompletní informace o bezpečnosti a manipulaci. Bezpečnostní listy lze získat u příslušných prodejců. Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564 Strana

22 Vyhledávání závad Problém Pravděpodobná příčina Odstranění NÁSTROJ NEFUNGUJE Žádný přívod stlačeného vzduchu. Posuvný uzávěr pro přívod stlačeného vzduchu je nastaven na VYPNUTO. Tlak vzduchu je příliš nízký. Tlak vzduchu je příliš vysoký. Stav hydraulického oleje je příliš nízký. Nářadí připojit ke vhodnému zdroji stlačeného vzduchu. Posuvný uzávěr nastavit na ZAPNUTO. Správně nastavit tlak vzduchu. Správně nastavit tlak vzduchu. Nechat provést servis kvalifikovanou osobou. NÁSTROJ SE NEVRACÍ DO VÝCHOZÍ POLOHY Nahromadění nečistot v plášti nosu. Proveďte servis přední strany a zkontrolujte, zda nedošlo k nahromadění nečistot nebo poškození. NÁSTROJ ZTRÁCÍ ZDVIH Stav hydraulického oleje je příliš nízký. Nechat provést servis kvalifikovanou osobou. ČELISTI SKLOUZÁVAJÍ Z TRNŮ Čelisti jsou znečištěné nebo nedostatečně Čelisti vyčistit a namazat. namazané. Čelisti vyměnit. Čelisti jsou opotřebované. ČELISTI SE NEOTEVÍRAJÍ Je znečištěný plášť nosu, čelisti nebo vodítko Proveďte servis přední strany a vyčistěte vnitřek čelistí. pláště nosu. Utáhněte plášť nosu. Plášť nosu je uvolněný. Nechat provést servis kvalifikovanou osobou. V nástroji je příliš mnoho hydraulického oleje. TRN ZŮSTÁVÁ VISET V ČELISTECH Čelisti jsou znečištěné nebo nedostatečně Proveďte servis přední strany a vyčistěte a namazané. promažte čelisti. NÝTY SE NEVTAHUJÍ DO HLAVICE Nesprávná hlavice. Střižný kroužek je zaklíněný v otvoru hlavice. TRH NÝTU SE NEODLAMUJE Nýt nebyl správně nasazen. Nýt znovu nasadit nebo vyměnit. Tlak vyvíjený na odlomení trnu je příliš Nářadí dovybavit. vysoký. Správně nastavit tlak vzduchu. Tlak vzduchu je příliš nízký. MCS NEFUNGUJE Žádný přívod stlačeného vzduchu. Zásobník je uvolněný nebo chybí. Cesta pro odvod trnů je blokovaná. Nářadí připojit ke vhodnému zdroji stlačeného vzduchu. Prověřit nasazení zásobníku. Uvolnit zablokovanou cestu pro odvod trnů. NÁSTROJ SPRÁVNĚ NENASÁVÁ Tlumič zásobníku je znečištěný. Zásobník je plný trnů. Tlak vzduchu je příliš nízký. Vyčistit nebo vyměnit tlumič zásobníku. Vyprázdnit záchytnou nádobu. Správně nastavit tlak vzduchu. Strana Nasadit správnou hubici. Odstranit střižný kroužek, prověřit, jestli je nasazena správná hlavice a jestli byl pro nýtování použit správný postup. Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564

23 ES prohlášení o shodě My, společnost Emhart Teknologies Tucker Fasteners Limited Birmingham B4 BP Velká Británie. prohlašujeme, že: ProSet 500 / 50 ProSet 500 / 50 MCS Splňuje následující normy: EN 9 část a část ISO pren 5744 ISO 3744 EN 866 ISO pren 79 část EN 096 EN ISO 487 Splňuje ustanovení Směrnice 98/37/EHS o strojním zařízení, která nahrazuje směrnici 89/39/EHS a její upravující směrnice 9/368/EHS, 93/44/EHS a 93/68/EHS. Podpis: Eymard Chitty, viceprezident, výzkum a vývoj Birmingham. července 007 Emhart Teknologies 50 Shelton Technology Center, Shelton CT Tel. (03) Fax (800) 5564 Strana 3
