Nýtovací kleště. Řada ProSet Příručka k údržbě

Transkript

1 Nýtovací kleště Řada ProSet 1600 Příručka k údržbě

2 Obsah Úvod 3 Bezpečnostní pokyny 3 Specifikace 4 Balené příslušenství 4 Požadavky nástroje 4 Rozměry nástroje ProSet Běžné hlavice 6 Základy obsluhy nástroje 6 Servis přední strany 7 Sběrný systém trnu (MCS) ProSet 1600 MCS 8 Čištění tlumiče zásobníku 8 Požadavky na krouticí moment při montáži nástroje 9 Schéma ProSet 1600/1600MCS 10 Kusovník 12 Postup při výměně hydraulického oleje 15 Údržba 16 Bezpečnostní data 17 Vyhledávání závad 18 ES prohlášení o shodě 19 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 2

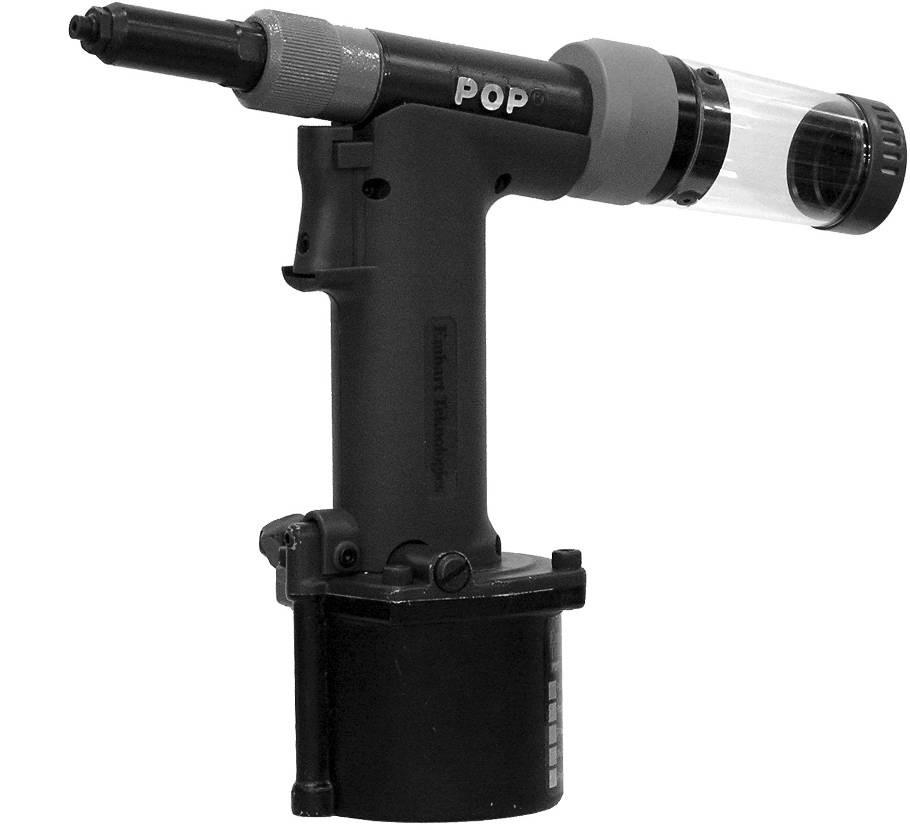

3 Úvod POP ProSet TM 1600 nástroje jsou lehké vzduchové/hydraulické kleště k nýtování pro použití se značkovými POP nýty podle následující tabulky: Typ nýtu Materiál Průměr nýtu (Dřík Trn) 3/32 (*) 1/8 5/32 [2,4 mm] [3,0-3,2 mm] [4,0 mm] Otevřený a MultiGrip Al Al Al St St St / SS ( ) SS SS, Mo St /SS Uzavřený Al Al Al St / Cu St ( ) St St / SS SS SS LSR nýty Al Al HR nýty St St Slupkový nýt Al St Self Plugger St St Al: Hliník, St: Ocel, SS: Nerezová ocel, Cu: Měď, Mo: Monel. (*) Použijte narážeč čelistí FAN ( ) Nastavte tlak vzduchu na 90 psi (6,2 bar). ( ) Bez MultiGrip Bezpečnostní pokyny PRO ZAJIŠTĚNÍ SPRÁVNÉHO A BEZPEČNÉHO PROVOZU NÁSTROJE ŘADY POP ProSet 1600 SI PŘED MANIPULACÍ S NÁSTROJEM A JEHO POUŽÍVÁNÍM PROSÍM PEČLIVĚ PŘEČTĚTE TUTO PŘÍRUČKU. 1. NEPOUŽÍVEJTE nástroj jinak, než doporučuje společnost Emhart Teknologies. Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 3

4 2. Při používání nástroje resp. v blízkosti nástroje, který je v provozu, používejte vždy vhodné ochranné brýle. 3. Tento nástroj NENÍ určen pro provoz v prostředí s nebezpečím výbuchu. 4. Před připojením stlačeného vzduchu a k tomu potřebných hadic zkontrolujte nástroj ohledně případného poškození. 5. Opravy resp. údržbu, které musí být zajištěny v předepsaných časových intervalech, mohou provádět pouze příslušně vyškolené osoby. 6. Před novým nastavením, údržbou nebo rozebráním nástroje vždy přerušte přívod stlačeného vzduchu do nástroje. 7. Zajistěte, aby při připojování stlačeného vzduchu nebo při přerušení přívodu stlačeného vzduchu nedošlo omylem ke stlačení spoušti. 8. Nedotýkejte se nikdy přední části nástroje, pokud je připojený přívod stlačeného vzduchu nebo při nýtování. 9. Nástrojem nikdy nemiřte na osoby. 10. Nástroj nikdy nepoužívejte bez pláště nosu. 11. Nářadí nikdy nepoužívejte bez deflektoru resp. bez zásobníku. 12. Neprovádějte na nářadí žádné změny. Mohlo by to mít za následek ztrátu záruky a také poškození nářadí nebo ublížení na těle uživatele. 13. Při připojování stlačeného vzduchu nebo při provozu nářadí nikdy nenahlížejte do nářadí zepředu nebo zezadu. 14. Provozní tlak nesmí překročit 6,9 bar. 15. Výfuk vzduchu nenechávejte nikdy nasměrovaný na osoby. 16. Po kontaktu s hydraulickou kapalinou nebo mazivem si vždy umyjte ruce. 17. Zajistěte, aby se vlasy, prsty a volné oblečení nedostaly do kontaktu s pohyblivými částmi nástroje. Specifikace ProSet 1600 ProSet 1600 MCS Hmotnost 2,14 libry (0,97 kg) 2,29 libry (1,04 kg) Délka 10,83 (275 mm) 10,71 (272 mm) Výška 8,94 (227 mm) 8,94 (227 mm) Zdvih nástroje 0,71 (18 mm) 0,71 (18 mm) Tažná síla 1090 liber při 90 PSI (4850 N při 6,2 bar) 1090 liber při 90 PSI (4850 N při 6,2 bar) Spotřeba vzduchu 0,043 cu.ft./nýt (1,22 litru/nýt) 2,47 scfm (MAX) (70 l/min (MAX)) Balené příslušenství Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 4

5 Množství Položka MCS Číslo dílu 1 ProSet Nýtovací kleště 1 Návod k obsluze 1 Příručka k údržbě 1 Hlavice pro otevřené nýty velikosti 3 PRN314 1 Hlavice pro otevřené nýty velikosti 4 Instalováno Instalováno PRN414 1 Hlavice pro otevřené nýty velikosti 5 PRN514 1 Narážeč čelistí (sestava) pro nýty 3/32 FAN Sestava vzduchového potrubí FAN mm nástrční klíč na šrouby s vnitřním DPN šestihranem 1 Záruční karta Požadavky nástroje Přívod vzduchu * 6 scfm (150 l/min), minimum Doporučený provozní tlak 72,5-90 PSI (5,0-6,2 bar) suchý, filtrovaný Maximální provozní tlak 100 PSI (6,9 bar) suchý, filtrovaný Hydraulický olej ** POP díl č.: PRG [1 kvart (945 ml)] Mazivo čelistí ** POP díl č.: PRG [6 uncí (177 ml)] Mazivo těsnění ** díl č.: PSA075508P [1 ¾ unce (54 g)] * Pozn.: K dosažení nejlepších výsledků a dlouhé provozní životnosti používejte suchý, filtrovaný přívodní vzduch. ** Pozn.: Viz bezpečnostní informace k mazivu. Rozměry nástroje ProSet 1600 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 5

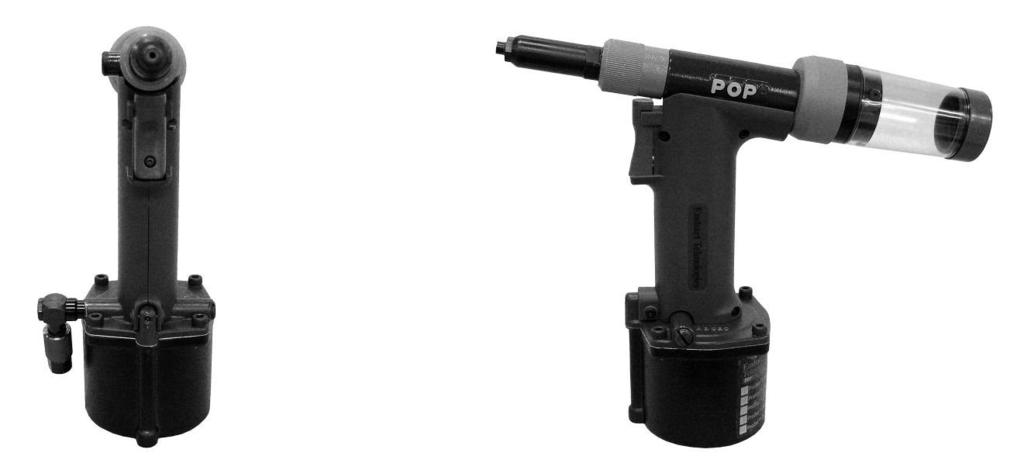

6 0,682 (17,3 mm) 10,83 (275 mm) 3,23 (82 mm) 1,82 (46,3 mm) 1,83 (46,5 mm) 8,94 (227 mm) 2,99 (76 mm) ProSet ,27 (83 mm) 10,71 (272 mm) 3,23 (82 mm) 0,682 (17,3 mm) 1,82 (46,3 mm) 1,83 (46,5 mm) 8,94 (227 mm) 2,99 (76 mm) ProSet 1600 MCS 3,27 (83 mm) Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 6

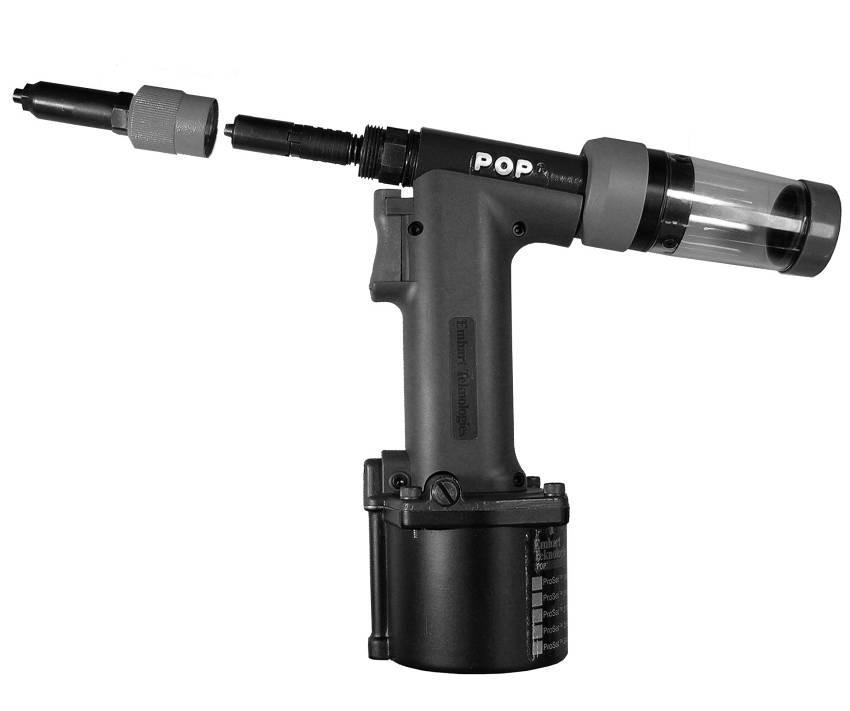

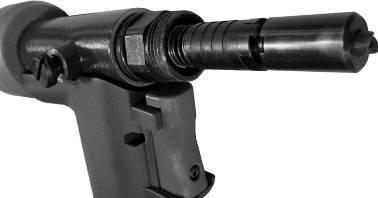

7 Běžné hlavice Průměr nýtu Otevřený Uzavřený HR nýty Narážeč čelistí Ocelový trn Hliníkový trn Hliníkový dřík Ocelový dřík 2,0 mm PRN FAN (PRG ČELISTI) 3/32 (2,4 mm) PRN314 * FAN /8 (3,2 mm) PRN414 * PRN424 PRN434 PRN414 * PRN4K DPN nebo 7/64 (2,8 mm) 5/32 (4,0 mm) PRN514 * PRN524 PRN534 PRN514 * - * Přiloženy s nástrojem Při používání nýtů o průměru 3/32 (2,4mm) a menší, použijte FAN místo DPN (nainstalováno). Základy obsluhy nástroje Než uvedete nástroj do provozu, zkontrolujte následující: Zkontrolujte nástroj na poškození nebo průsak oleje nástroj nepoužívejte, pokud je poškozený nebo pokud prosakuje olej. Zkontrolujte, zda je instalována správná hlavice a utáhněte na krouticí moment 6,8 7,3 Nm (60-65 palec-libra). Zkontrolujte, zda je matice (8) pláště nosu utažena utahujte pouze ručně. Připojte k přívodu vzduchu viz požadavky na přívod vzduchu (strana 4). Instalujte zásobník trnů (96) (pouze pro nástroj MCS). Otevřete ventil přívodu vzduchu posunutím červeného otevíracího-zavíracího šoupátka (130) na straně nástroje (viz poznámka níže). Zasuňte nýt do nosu (hlavice). Umístěte nýt do obrobku. Zatažením za spoušť zanýtujte nýt. Uvolněte spoušť. Pokud je instalován systém MCS, jeho sání zatáhne použitý trn do zásobníku. Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 7

8 ! Pozn.: Nástroj ProSet 1600 má otevírací-zavírací ventil pro ZAPÍNÁNÍ a VYPÍNÁNÍ přívodu vzduchu k úspoře vzduchu, když se nástroj nepoužívá. ZAPNUTÍ přívodu vzduchu: Otevřete otevírací-zavírací ventil posunutím otevíracího-zavíracího šoupátka ve znázorněném směru (nahoru). VYPNUTÍ přívodu vzduchu: Zavřete otevírací-zavírací ventil posunutím otevíracího-zavíracího šoupátka ve znázorněném směru (dolů). Otevírací-zavírací šoupátko Servis přední strany Matice pláště nosu Plášť nosu Vodítko čelistí Tažná hlava Zámek čelistí vodítka Adaptér pláště Plocha klíč pro Směr pohybu zámku vodítka čelistí Těsnicí kroužek Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 8

9 Zuby na tažné hlavě Zuby na vodítku čelistí Pro zajištění optimálního výkonu nástroje je nutné provádět pravidelný servis přední strany podle pokynů v oddíle Harmonogram preventivní údržby.! Poznámka: Abyste předešli ÚRAZU, je vždy nutné před servisem přední strany ODPOJIT PŘÍVOD STLAČENÉHO VZDUCHU! 1. SEJMUTÍ PLÁŠTĚ NOSU: 4. OPĚTNÉ SLOŽENÍ VNITŘNÍCH DÍLŮ A VODÍTKA ČELISTÍ: Odšroubujte matici pláště nosu a sejměte ji z nástroje. 2. SEJMUTÍ VODÍTKA ČELISTÍ PRO ZÍSKÁNÍ PŘÍSTUPU K ČELISTEM A VNITŘNÍM DÍLŮM: Pro uvolnění ozubení zámku vodítka čelistí stáhněte zámek vodítka čelistí odšroubujte a sejměte vodítko čelistí. Sejměte čelisti, narážeč čelistí a pružinu narážeče čelistí pro provedení údržby. 3. VYČIŠTĚNÍ SOUČÁSTÍ: Vyčistěte čelisti, vodítko čelistí, pružinu narážeče čelistí, pružinu a závity tažné hlavy. Na vnější povrch čelistí a na vnitřní povrch vodítka čelistí naneste těsnicí mazivo. Nasaďte čelisti do vodítka čelistí a zasuňte pružinu narážeče čelistí a narážeč čelistí do tažné hlavy. Závity tažné hlavy a zuby zámku vodítka čelistí namažte trochou těsnicího maziva. Vodítko čelistí šroubujte na tažnou hlavu, dokud zuby na zámku vodítka čelistí nezastaví otáčení vodítka čelistí. Pro promazání okolí čelistí ponořte celou sestavu vodítka čelistí do vhodného maziva pro čelisti do hloubky asi 1 in. (25 mm). Z vnější strany vodítka čelistí otřete nadbytečné mazivo. 5. OPĚTNÁ INSTALACE SESTAVY PLÁŠTĚ NOSU: Plášť nosu umístěte zpět a matici pláště nosu utáhněte rukou na těsnicím kroužku. Pokud matice nesedí správně na těsnicím kroužku, může to způsobit ztrátu sací síly. Sběrný systém trnu (MCS) ProSet 1600 MCS Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 9

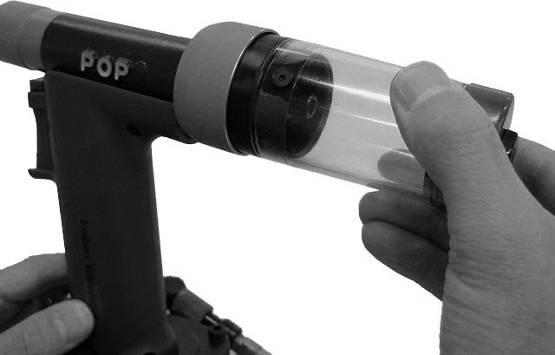

10 Z bezpečnostních důvodů se vyjmutím zásobníku z nástroje automaticky vypne sání MCS. Opětným vložením zásobníku se sání MCS zapne. Sání MCS zapnuto Sání MCS vypnuto Čištění tlumiče zásobníku Pro zajištění optimálního výkonu nástroje je nutné tlumič zásobníku pravidelně čistit v souladu s pokyny v oddíle Harmonogram preventivní údržby.! Poznámka: Abyste předešli ÚRAZU, je vždy nutné před údržbou tlumiče zásobníku ODPOJIT PŘÍVOD STLAČENÉHO VZDUCHU! 1. ČIŠTĚNÍ ZÁSOBNÍKU: Sejměte a vyprázdněte zásobník (96) Odšroubujte koncovou matici zásobníku (106) (klíč 17 mm) a sejměte koncové víčko zásobníku (105). Sejměte tlumič zásobníku (103). Vyčistěte všechny součásti a odstraňte prachové částečky. Koncová matice zásobníku (106) Koncové víčko zásobníku (105) Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 10

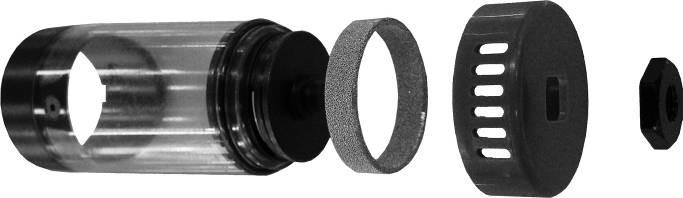

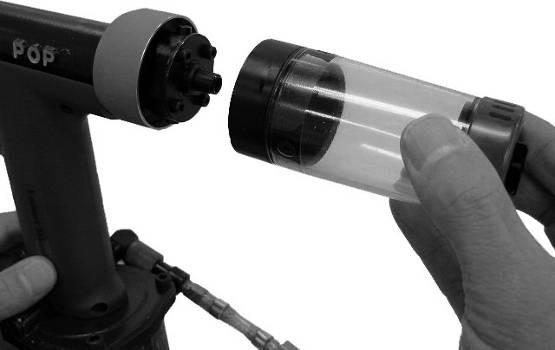

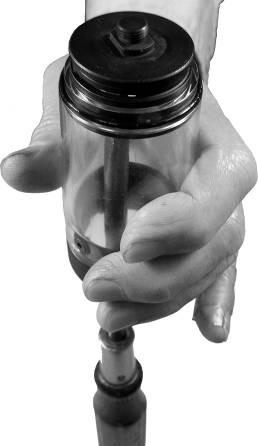

11 Plášť zásobníku (101) Konec zásobníku (104) Tlumič zásobníku (103) 2. OPĚTNÉ SLOŽENÍ ZÁSOBNÍKU: Konec zásobníku (104) nasaďte na plášť zásobníku (101). Konec zásobníku během celého skládání pevně přidržujte šroubovákem nebo podobným nářadím (viz obrázek). Na konec zásobníku (104) umístěte tlumič zásobníku (103). Na konec tělesa zásobníku (104) umístěte koncové víčko (105). Na konec zásobníku (104) umístěte a utáhněte koncovou matici zásobníku (106). Šroubovák Požadavky na krouticí moment při montáži nástroje Položka Číslo dílu Popis Krouticí moment 1 PRN414 Hlavice, velikost in-lbs (6,8 7,3 N-m) PRN314 PRN514 Hlavice, velikost 3 Hubice, velikost 5 51 DPN Spodní objímka ft-lbs (47-53 N-m) 61 DPN Pojistná matice objímky ft-lbs (42-48 N-m) Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 11

12 88 DPN Šroub s vnitřním šestihranem in-lbs (5,2-5,8 N-m) Viz schéma nástroje Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 12

13 Schéma ProSet 1600/1600MCS 111 Pro nýty velikosti 3 10 * ( ) * * * 92 * * * ( ) t ( ) t ( ) ( ) t 88 ( ) t ( ) ( ) ( ) t ( ) 89 (*) Tyto položky vyžadují lepidlo Loctite 242. ( ) Tyto položky mají specifický utahovací krouticí moment, jak je uvedeno v tabulce Požadavky na kroutící moment. Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 13 ( )

14 30 * MCS Option S MCS Non MCS Option Bez MCS Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 14

15 Kusovník Položka Číslo dílu Evropské číslo Popis 1600 položky 1600 MCS 1 PRN Hlavice PRG402-8A Čelisti 1 sada (2) 1 sada (2) 3 DPN Vodítko čelistí DPN Tažná hlava DPN Zámek vodítka čelistí DPN Plášť nosu DPN Těsnicí kroužek DPN Matice pláště nosu DPN Narážeč čelistí DPN Pružina narážeče čelistí DPN Pružina DPN Pouzdro pružiny DPN Hydraulický píst DPN Adaptér pláště DPN Těsnicí kroužek DPN Pouzdro těsnění tyče DPN Lopatka DPN Těsnicí kroužek DPN B/U těsnicí kroužek DPN Těsnění Penta DPN B/U těsnicí kroužek DPN Těsnicí kroužek DPN Rukojeť horní DPN Vratná pružina DPN Těsnicí kroužek DPN Tyč ventilu MCS DPN Pouzdro ventilu MCS DPN Adaptér koncového víčka DPN Těsnicí kroužek DPN Šoupátko DPN Koncové víčko DPN Příruba DPN Šroub příruby 2 2 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 15

16 36 DPN Vodítko vyhazovače DPN Těsnicí kroužek DPN Šroub s vnitřním šestihranem DPN Deska koncového víčka FAN Vyhazovač (sestava) DPN Těsnicí manžeta DPN Plombovací šroub DPN Těsnicí kroužek DPN Těsnicí kroužek DPN Těsnicí kroužek DPN Objímka horní DPN Horní deska DPN Spodní objímka DPN Těsnění Penta DPN B/U těsnicí kroužek FAN Dolní sestava rukojeti FAN Sestava vzduchového pístu DPN Těsnicí kroužek DPN Pojistná matice objímky DPN Spodní deska DPN Kryt J-ventilu DPN Těsnicí kroužek DPN Těsnicí kroužek DPN Tyč J-ventilu DPN Prodlouž. tlumič DPN Těsnicí kroužek DPN Zarážka ventilu DPN Armatura ventilu DPN Vzduchová trubka FAN Sestava pouzdra S-ventilu DPN Těsnicí kroužek DPN Přídržný kroužek DPN Tyč S-ventilu DPN Knoflíkový šroub DPN Spoušť DPN Spojovací trubka DPN Těsnicí kroužek 2 2 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 16

17 82 DPN Rukojeť pravá, levá DPN Šroub s vnitřním šestihranem DPN Šestihranná matice DPN Šroub s vnitřním šestihranem DPN Těsnicí kroužek DPN Zátka DPN Šroub s vnitřním šestihranem DPN Komora DPN Distanční tělísko kloubového spoje DPN Kloubový spoj DPN Adaptér kloubového spoje DPN Otevírací-zavírací šoupátko DPN Těsnicí kroužek DPN Otevírací-zavírací kloubový spoj FAN Zásobník (sestava) DPN Příruba závěru zásobníku DPN Těsnicí kroužek DPN Šroub s plochou hlavou DPN Závěr zásobníku DPN Těleso zásobníku DPN Těsnicí kroužek DPN Tlumič zásobníku DPN Koncovka zásobníku DPN Koncový kryt zásobníku DPN Koncová matice zásobníku DPN Těsnicí kroužek DPN Adaptér deflektoru DPN Těsnicí kroužek PRG Deflektor FAN Narážeč čelistí (sestava) FAN Sestava vzduchového potrubí DPN Vzduchová trubka DPN Armatura vzduchového potrubí DPN Zástrčná armatura hadice PRG Křídlatá svorka (0911) PRN Hlavice PRN Hlavice DPN Nástrční klíč na šrouby s vnitřním 1 1 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 17

18 šestihranem Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 18

19 Volitelné díly a soupravy jsou také k dispozici samostatně. Číslo dílu PRN214 PRG DP Popis Hlavice pro 2,0mm nýt (mikronýty) Čelisti pro 2,0mm nýt (mikronýty) 17mm nástrční klíč na šrouby s vnitřním šestihranem pro adaptér koncového víčka (DPN ) FA ProSet 1600 Prodlužovací souprava pro přední stranu délka 5 Obsah: 5 DPN239- Zámek vodítka čelistí 1 7 DPN900- Těsnicí kroužek 1 8 DPN Matice pláště nosu 1 11 DPN901- Pružina 1 DPN Plášť nosu 1 DPN Nástavec tažné hlavy 1 DPN Kloub tažné hlavy 1 FAN Narážeč čelistí (sestava) 1 FA ProSet 1600/1600MCS Souprava těsnění Obsah: 7 DPN900- Těsnicí kroužek 1 15 DPN900- Těsnicí kroužek 1 18 DPN900- Těsnicí kroužek 2 22 DPN900- Těsnicí kroužek 1 25 DPN900- Těsnicí kroužek 2 37 DPN900- Těsnicí kroužek 2 46 DPN900- Těsnicí kroužek 1 60 DPN900- Těsnicí kroužek 1 68 DPN900- Těsnicí kroužek 2 94 DPN900- Těsnicí kroužek 2 17 DPN908- Lopatka 1 19 DPN908- B/U těsnicí kroužek 1 20 DPN908- Těsnění Penta 1 21 DPN908- B/U těsnicí kroužek 1 52 DPN908- Těsnění Penta 1 53 DPN908- B/U těsnicí kroužek 1 FA ProSet 1600 Souprava adaptéru pro MCS5000 (dálkový MCS) Obsah: MCS Víčko adaptéru 1 MCS Pružinová podpora trubky 1 PRT Kuželové pouzdro 1 PRT Kuželové pouzdro 1 PRT Armatura pro nýty velikosti 5 1 PRT Armatura pro nýty velikosti 4 1 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 19

20 FAN ProSet 1600 MCS Dodatečné montážní vybavení Obsah: 39 DPN Deska koncového víčka 1 96 FAN Sestava zásobníku 1 Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 20

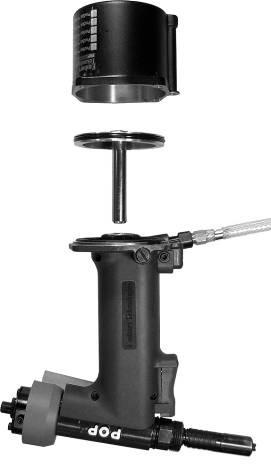

21 Postup při výměně hydraulického oleje! DŮLEŽITÉ. NÁSTROJ MUSÍ BÝT ODPOJEN OD PŘÍVODU VZDUCHU. POUŽÍVEJTE POUZE HYDRAULICKÝ OLEJ SPECIFIKOVANÝ V TÉTO PŘÍRUČCE. 1. Odpojte od přívodu vzduchu. Obr Demontujte plášť nosu (6) a zásobník (96). Šroub s vnitřním šestihranem (88) 3. Čtyři šrouby s vnitřním šestihranem vyšroubujte (88) klíčem se 4mm vnitřním šestihranem (doplněk). (Obr. 1) 4. Otočte nástroj vzhůru nohama a demontujte komoru (89). Poté vytáhněte sestavu vzduchového pístu (57). (Obr. 2) 5. Olej z nástroje vypusťte do kontejneru s odpadním olejem. Obr. 2 Komora (89) 6. Čistým hadrem odstraňte nečistoty ze sestavy vzduchového pístu (57) a vnitřní komory (89). Do vnitřní komory naneste tenkou vrstvu maziva na těsnění. Sestava vzduchového pístu (57) 7. Uvolněte vodítko čelistí (3) přibližně o 3 celé otáčky nebo o 3mm (0,12") mezeru a uvolněte plombovací šroub (45) přibližně o 3-3½ plné otáčky nebo o 3,6 mm (0,14") mezeru (Obr. 3). 8. Znovu zajistěte nástroj vzhůru nohama a nalijte hydraulický olej do dolní objímky (51) do úrovně opěrného kroužku (bílá část) (53). (Obr. 4) 9. Zasuňte sestavu vzduchového pístu (57) do dolní objímky (51) do poloviny, aby znečištěný hydraulický olej a vzduchové bubliny vyšly z uvolněného plombovacího šroubu (45). Držte sestavu vzduchového pístu, dokud nepřestane vycházet olej nebo bubliny. (Obr. 5) Obr. 3 0,12" (3 mm) 10. Volně utáhněte plombovací šroub (45) a vytáhněte sestavu 0,14 (3,6 mm) vzduchového pístu (57). 11. Nalijte více hydraulického oleje do dolní objímky (51) do úrovně opěrného kroužku a zasuňte sestavu vzduchového pístu (57) do dolní objímky (51). Pomalým, konstantním pohybem zastrčte vzduchový píst dovnitř a poté ven 5-6krát. Poté ho vytáhněte a zkontrolujte, zda na povrch oleje vystupují bubliny. Plombovací šroub (45) Vodítko čelistí (3) Pokud se stále objevují bubliny, opakujte postup, dokud se bubliny nepřestanou objevovat (Obr. 6). Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 21

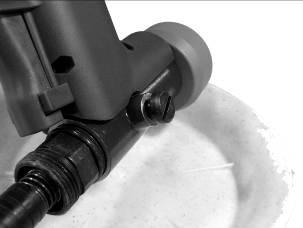

22 K tomu, aby se bubliny uvolnily z oleje, může být potřeba tento postup opakovat 2-3krát. Pokud jsou po 3 pokusech v oleji stále bubliny, vraťte se k bodu č. 5 a začněte znovu vypuštěním hydraulického oleje. ` Obr. 4 Obr. 5 Obr. 6 Opěrný kroužek (53) Objímka dolní (51) Sestava pístu (57) vzduchového Plombovací šroub (45) Sestava vzduchového pístu (57) Objímka dolní (51) 12. Když v oleji nebudou bubliny, doplňte hydraulický olej k dolní objímce (51) do úrovně opěrného kroužku (55). 13. Ujistěte se, že je vodítko čelistí (3) volné (viz krok 7). Zastrčte sestavu vzduchového pístu (57) do dolní objímky (51) do poloviny. Držte vzduchový píst v polovině a umístěte zpět plášť nosu a rukou utáhněte. 14. Čistým hadrem otřete olej ze sestavy vzduchového pístu (57), sestavy dolní rukojeti (54) a dolní objímky (51). Přes sestavu vzduchového pístu (66) umístěte komoru (110) a poté otočte nástroj vzhůru nohama a utáhněte čtyři šrouby s vnitřním šestihranem (111) na krouticí moment 7,5 8,5 Nm (65-75 palec-liber). 15. Vytáhněte plášť nosu (6) a utahujte vodítko čelistí (3) rukou, dokud se nezastaví. 16. Uvolněte plombovací šroub (53) přibližně o 3-3½ plných otáček anebo na 3,6 mm (0,14") mezeru, aby mohl uniknout nadbytečný hydraulický olej a bubliny. Když olej přestane vytékat, utáhněte plombovací šroub (Obr. 7). 17. Otřete nečistoty a olej z nástroje. 18. Instalujte zpět plášť nosu (6) a zásobník (96). Obr. 7 Plombovací šroub (45) Pozn.: Během montáže a demontáže nedovolte, aby se do hydraulického oleje ani vnitřní komory dostaly kovové třísky a nečistoty. Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 22

23 Údržba Harmonogram preventivní údržby Položka Činnost Jak často Vyčistěte a namažte přední stranu nástroje Viz část Servis přední strany 1 x za den nebo nýtování. Zkontrolujte čelisti Hledejte zlomené čelisti nebo poškozené nebo opotřebené Během Servisu přední strany anebo když čelisti prokluzují na trnu zuby čelistí. Zásobník Vyprázdněte zásobník Když množství uložených opotřebovaných trnů začne překážet trnům vstupujícím do zásobníku. (Uložené množství závisí na nýtu přibližně 75-90ks pro nýt 4,0 mm). Vyčistěte tlumič zásobníku Jedenkrát za týden anebo když sání MCS nebude zatahovat opotřebované trny do zásobníku. Pozn.: Používejte pouze tuky a maziva specifikovaná společností Emhart Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 23

24 MAZIVO TĚSNĚNÍ (P/N: PSA075508P) LUBRIPLATE 130-AA Výrobce: Fiske Brothers Refining Co. Telefon: (419) Nouzové případy: (800) ALVANIA EP Grease 1 Kód výrobku: Výrobce: Shell Oil Products Telefon: (877) MSDS#: 57072E-5 Bezpečnostní SUNPAR 107 data Nevyvolávejte zvracení! Nepodávejte První pomoc: POKOŽKA: Odstraňte znečistěné oděvy a pokožku tekutiny! Ihned vyhledejte lékaře. Pokud se malé množství omylem dostane do úst, omyjte teplou vodou a mýdlem. V případěvyplachujte ústa tak dlouho, dokud oleje vstříknutého při vysokém tlaku pod kůžinezmizí chuť. bez ohledu na množství OKAMŽITĚ vyhledejte lékařskou pomoc. OČI: Zpoždění může vést ke ztrátě postiženévypláchněte vodou. části těla. Oheň: PŘI POŽITÍ: BOD VZPLANUTÍ: hořlavý nad 200 F Ihned vyhledejte lékařskou pomoc. Haste proudem vody, pěnou, hasicím Nepodávejte zvracení! práškem nebo CO2. OČI: Ochrana životního prostředí: Vyplachujte čistou vodou 15 minut nebo LIKVIDACE: dokud nepřestane podráždění Při Nevylévejte do odtoků nebo do vpustí. přetrvávajících potížích vyhledejte lékařskounechte zlikvidovat odbornou firmou na pomoc. likvidaci odpadů. Oheň: BOD VZPLANUTÍ: COC- 400 F V případě požáru chlaďte nádobu vodou. Je možné použít také pěnu, hasicí prášek, CO2 nebo proud vody. Ochrana životního prostředí: LIKVIDACE: Výrobek likvidujte v souladu s místními směrnicemi pro likvidaci. znečištěný olejem zlikvidujte na místě určeném pro jeho likvidaci. VYTEČENÍ: Olej setřete a zasažené místo omyjte vhodným rozpouštědlem. Pokud je to nutné, použijte vhodný absorpční prostředek. make-upu a návštěvou toalety. Předměty z kůže Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 24 Manipulace/skladování: Pokud se nádoby nepoužívají, musí být MAZIVO ČELISTÍ (P/N: PRG ) MOBIL DTE 26 Výrobce: Sunoco, Inc. Nouzový telefon: (800) První pomoc: POKOŽKA: Omývejte mýdlem a vodou, dokud nezmizí zápach. Při zabarvení kůže nebo otoku vyhledejte lékařskou pomoc. Oděvy před dalším použitím vyperte. PŘI POŽITÍ: VYTEČENÍ: Lokalizujte uniklý olej a absorbujte ho inertním materiálem. Směs odstraňte lopatami, setřete nebo odsajte. Manipulace/skladování: Skladování dle NFPA kategorie IIIB. Nepoužívejte přímý proud vody. Zamezte kontaktu vdechování Ochrana životního prostředí: Materiálvýparů a kapiček. Zabraňte VYTEČENÍ: dlouhodobějšímu Uniklý olej nechte nasáknout do absorpčního nebo opakovanému kontaktu s kůží. materiálu, jako je např. hlína, písek nebo další Zamezte kontaktu s očima. Po manipulaci si důkladně umyjte ruce. HYDRAULICKÝ OLEJ (P/N: PRG ) Výrobce: ExxonMobil Corporation Nouzový telefon: (609) MSDS Fax on Demand: (613) MSDS # Shell TELLUS 68 Výrobce: SOPUS Products Zdravotnické informace: (877) MSDS pomoc: (877) MSDS # L- 0 Distributor: Emhart Teknologies Telefon: (203) První pomoc: POKOŽKA: Odstraňte znečistěné oděvy a boty a olej setřete z pokožky. Opláchněte postižené místo a důkladně ho umyjte vodou a mýdlem V případě podráždění vyhledejte lékařskou pomoc. PŘI POŽITÍ: Nevyvolávejte zvracení. Pří požití velmi malého množství není zpravidla nutné žádné ošetření. Při požití většího množství vyhledejte lékařskou pomoc. OČI: Vypláchněte vodou. Při přetrvávajícím podráždění vyhledejte lékaře. Oheň: BOD VZPLANUTÍ: 390 F/198,9 C Výrobek plave na povrchu vody a může se tam znovu vznítit. Oheň zlikvidujte vodní mlhou, pěnou odolávající alkoholu, hasicím práškem nebo CO2. vhodný materiál. Materiál uskladněte do uzavřené nádoby a vhodně zlikvidujte. Manipulace: Po manipulaci si ruce umyjte mýdlem a vodou, zvláště před jídlem, pitím, kouřením, nanášením jako např. boty a pásky, které není možné úplně vyčistit, zlikvidujte. Používejte pouze v dobře

25 v Prohlédněte si prosím aktuální údaje bezpečnostních listů (MSDS), které obsahují kompletní informace o bezpečnosti a manipulaci. Bezpečnostní listy lze získat u příslušných prodejců. Vyhledávání závad Problém Pravděpodobná příčina Odstranění NÁSTROJ NEFUNGUJE NÁSTROJ SE NEVRACÍ DO VÝCHOZÍ POLOHY Žádný přívod stlačeného vzduchu. Posuvný uzávěr pro přívod stlačeného vzduchu je nastaven na VYPNUTO. Tlak vzduchu je příliš nízký. Tlak vzduchu je příliš vysoký. Stav hydraulického oleje je příliš nízký. Nahromadění nečistot v plášti nosu. Nářadí připojit ke vhodnému zdroji stlačeného vzduchu. Posuvný uzávěr nastavit na ZAPNUTO. Správně nastavit tlak vzduchu. Správně nastavit tlak vzduchu. Nechat provést servis kvalifikovanou osobou. Proveďte servis přední strany a zkontrolujte, zda nedošlo k nahromadění nečistot nebo poškození. NÁSTROJ ZTRÁCÍ ZDVIH Stav hydraulického oleje je příliš nízký. Nechat provést servis kvalifikovanou osobou. ČELISTI SKLOUZÁVAJÍ Z TRNŮ ČELISTI SE NEOTEVÍRAJÍ TRN ZŮSTÁVÁ VISET V ČELISTECH Čelisti jsou znečištěné nebo nedostatečně namazané. Čelisti jsou opotřebované. Je znečištěný plášť nosu, čelisti nebo vodítko čelistí. Plášť nosu je uvolněný. V nástroji je příliš mnoho hydraulického oleje. Čelisti jsou znečištěné nebo nedostatečně namazané. Čelisti vyčistit a namazat. Čelisti vyměnit. Proveďte servis přední strany a vyčistěte vnitřek pláště nosu. Utáhněte plášť nosu. Nechat provést servis kvalifikovanou osobou. Proveďte servis přední strany a vyčistěte a promažte čelisti. NÝTY SE NEVTAHUJÍ DO HLAVICE TRH NÝTU SE NEODLAMUJE MCS NEFUNGUJE NÁSTROJ SPRÁVNĚ NENASÁVÁ Nesprávná hlavice. Střižný kroužek je zaklíněný v otvoru hlavice. Nýt nebyl správně nasazen. Tlak vyvíjený na odlomení trnu je příliš vysoký. Tlak vzduchu je příliš nízký. Žádný přívod stlačeného vzduchu. Zásobník je uvolněný nebo chybí. Cesta pro odvod trnů je blokovaná. Tlumič zásobníku je znečištěný. Zásobník je plný trnů. Tlak vzduchu je příliš nízký. Nasadit správnou hubici. Odstranit střižný kroužek, prověřit, jestli je nasazena správná hlavice a jestli byl pro nýtování použit správný postup. Nýt znovu nasadit nebo vyměnit. Nářadí dovybavit. Správně nastavit tlak vzduchu. Nářadí připojit ke vhodnému zdroji stlačeného vzduchu. Prověřit nasazení zásobníku. Uvolnit zablokovanou cestu pro odvod trnů. Vyčistit nebo vyměnit tlumič zásobníku. Vyprázdnit záchytnou nádobu. Správně nastavit tlak vzduchu. Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 25

26 ES prohlášení o shodě My, společnost Emhart Teknologies Tucker Fasteners Limited Birmingham B42 1BP Velká Británie. prohlašujeme, že: ProSet 1600 ProSet 1600 MCS Splňuje následující normy: EN 292 část 1 a část 2 ISO pren ISO 3744 EN ISO pren 792 část 1 EN EN ISO 4871 Splňuje ustanovení Směrnice 98/37/EHS o strojním zařízení, která nahrazuje směrnici 89/392/EHS a její upravující směrnice 91/368/EHS, 93/44/EHS a 93/68/EHS. Podpis: Eymard Chitty, viceprezident, výzkum a vývoj Emhart Teknologies - 50 Shelton Technology Center, Shelton CT Tel. (203) Fax (800) Strana 26
