1 Přípojnicové systémy Power Xpert Přípojnicové systémy s hliníkovými a měděnými vodiči Řada přípojnicových systémů pro osvětlení LUX A Řada přípojnicových systémů pro malé výkony LP A Řada přípojnicových systémů pro střední výkony MP A Řada přípojnicových systémů s nízkou impedancí XP A Přípojnicové systémy, které lze použít prakticky v každé aplikaci

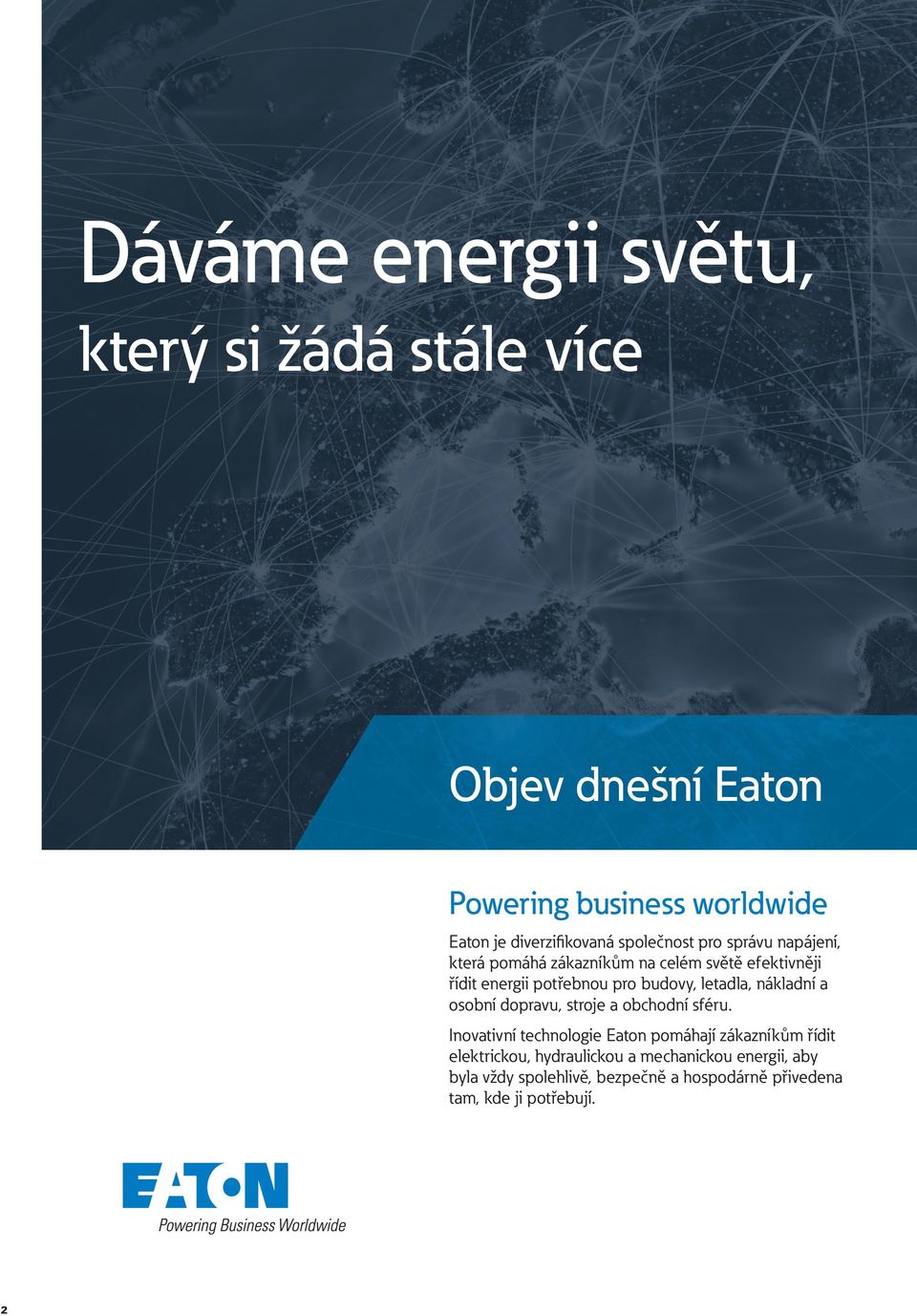

2 Dáváme energii světu, který si žádá stále více Objev dnešní Eaton Powering business worldwide Eaton je diverzifikovaná společnost pro správu napájení, která pomáhá zákazníkům na celém světě efektivněji řídit energii potřebnou pro budovy, letadla, nákladní a osobní dopravu, stroje a obchodní sféru. Inovativní technologie Eaton pomáhají zákazníkům řídit elektrickou, hydraulickou a mechanickou energii, aby byla vždy spolehlivě, bezpečně a hospodárně přivedena tam, kde ji potřebují. 2

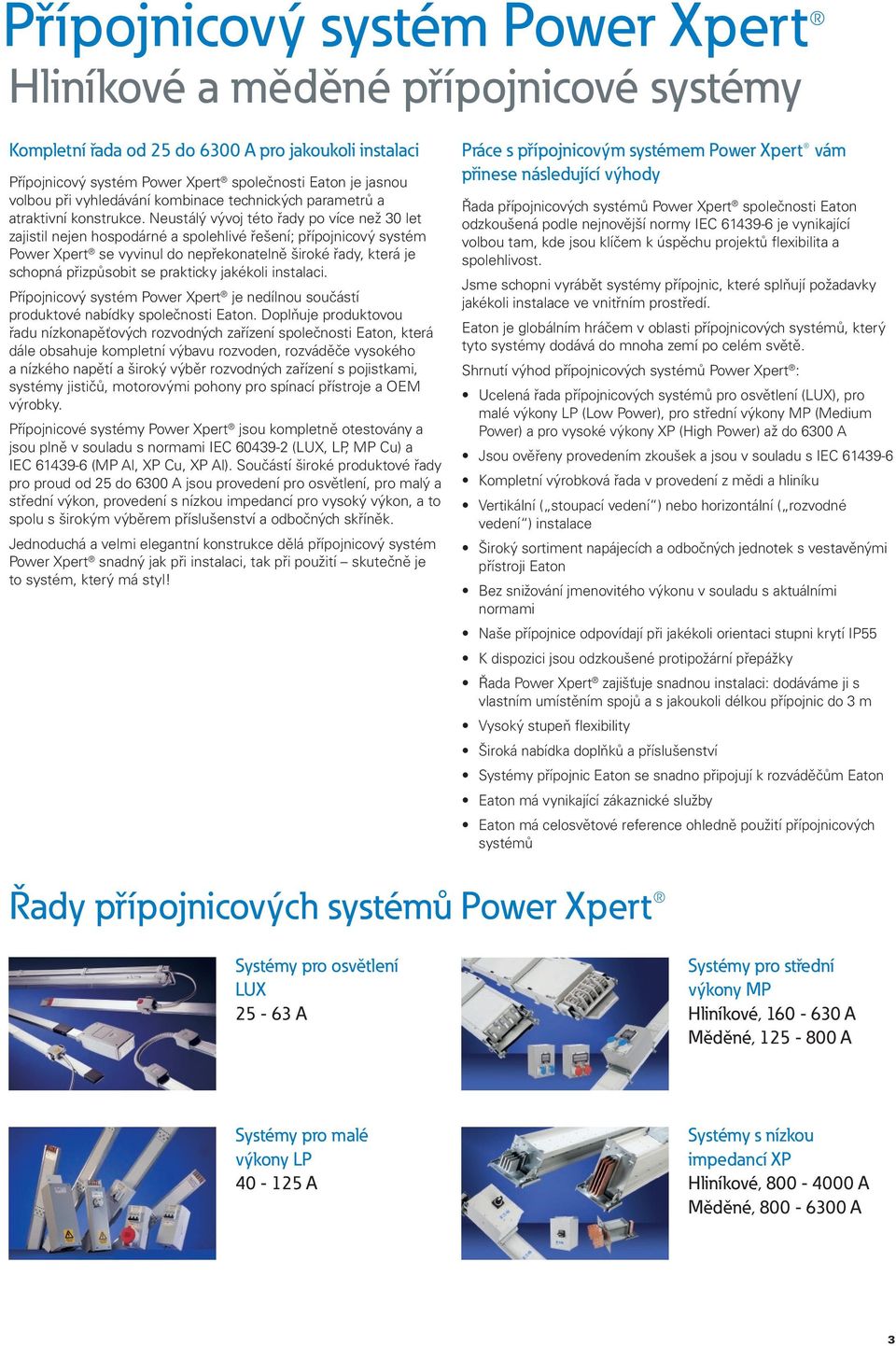

3 Přípojnicový systém Power Xpert Hliníkové a měděné přípojnicové systémy Kompletní řada od 25 do 6300 A pro jakoukoli instalaci Přípojnicový systém Power Xpert společnosti Eaton je jasnou volbou při vyhledávání kombinace technických parametrů a atraktivní konstrukce. Neustálý vývoj této řady po více než 30 let zajistil nejen hospodárné a spolehlivé řešení; přípojnicový systém Power Xpert se vyvinul do nepřekonatelně široké řady, která je schopná přizpůsobit se prakticky jakékoli instalaci. Přípojnicový systém Power Xpert je nedílnou součástí produktové nabídky společnosti Eaton. Doplňuje produktovou řadu nízkonapěťových rozvodných zařízení společnosti Eaton, která dále obsahuje kompletní výbavu rozvoden, rozváděče vysokého a nízkého napětí a široký výběr rozvodných zařízení s pojistkami, systémy jističů, motorovými pohony pro spínací přístroje a OEM výrobky. Přípojnicové systémy Power Xpert jsou kompletně otestovány a jsou plně v souladu s normami IEC (LUX, LP, MP Cu) a IEC (MP Al, XP Cu, XP Al). Součástí široké produktové řady pro proud od 25 do 6300 A jsou provedení pro osvětlení, pro malý a střední výkon, provedení s nízkou impedancí pro vysoký výkon, a to spolu s širokým výběrem příslušenství a odbočných skříněk. Jednoduchá a velmi elegantní konstrukce dělá přípojnicový systém Power Xpert snadný jak při instalaci, tak při použití skutečně je to systém, který má styl! Práce s přípojnicovým systémem Power Xpert vám přinese následující výhody Řada přípojnicových systémů Power Xpert společnosti Eaton odzkoušená podle nejnovější normy IEC je vynikající volbou tam, kde jsou klíčem k úspěchu projektů flexibilita a spolehlivost. Jsme schopni vyrábět systémy přípojnic, které splňují požadavky jakékoli instalace ve vnitřním prostředí. Eaton je globálním hráčem v oblasti přípojnicových systémů, který tyto systémy dodává do mnoha zemí po celém světě. Shrnutí výhod přípojnicových systémů Power Xpert : Ucelená řada přípojnicových systémů pro osvětlení (LUX), pro malé výkony LP (Low Power), pro střední výkony MP (Medium Power) a pro vysoké výkony XP (High Power) až do 6300 A Jsou ověřeny provedením zkoušek a jsou v souladu s IEC Kompletní výrobková řada v provedení z mědi a hliníku Vertikální ( stoupací vedení ) nebo horizontální ( rozvodné vedení ) instalace Široký sortiment napájecích a odbočných jednotek s vestavěnými přístroji Eaton Bez snižování jmenovitého výkonu v souladu s aktuálními normami Naše přípojnice odpovídají při jakékoli orientaci stupni krytí IP55 K dispozici jsou odzkoušené protipožární přepážky Řada Power Xpert zajišťuje snadnou instalaci: dodáváme ji s vlastním umístěním spojů a s jakoukoli délkou přípojnic do 3 m Vysoký stupeň flexibility Široká nabídka doplňků a příslušenství Systémy přípojnic Eaton se snadno připojují k rozváděčům Eaton Eaton má vynikající zákaznické služby Eaton má celosvětové reference ohledně použití přípojnicových systémů Řady přípojnicových systémů Power Xpert Systémy pro osvětlení LUX A Systémy pro střední výkony MP Hliníkové, A Měděné, A Systémy pro malé výkony LP A Systémy s nízkou impedancí XP Hliníkové, A Měděné, A 3

4 Oblasti použití Oblasti použití přípojnicových systémů pro osvětlení LUX Mezi nejčastější oblasti použití přípojnic řady LUX patří: Komerční prostory n Předváděcí prostory n Obchodní domy, atd. Průmyslová oblast n Továrny n Distribuční sklady Oblasti použití přípojnicových systémů pro malé výkony LP Mezi nejčastější oblasti použití přípojnic pro malé výkony LP patří: Komerční prostory n Univerzitní a vysokoškolské laboratoře n Počítačové sály Průmyslová oblast n Oblasti nabíjení akumulátorů n Roletové dveře n Napájecí přípojnicové systémy pro systémy osvětlení LUX Oblasti použití přípojnicových systémů pro střední výkony MP Mezi nejčastější oblasti použití přípojnic pro střední výkony MP patří: Komerční prostory n Stoupací vedení kancelářských budov n Nákupní centra n Datová centra n Nemocnice n Vysoké školy n Výškové budovy Průmyslová oblast n Výrobní zařízení / továrny n Distribuční sklady Oblasti použití přípojnicových systémů s nízkou impedancí XP Mezi nejčastější oblasti použití přípojnic XP patří: Komerční prostory n Stoupací vedení kancelářských budov n Nákupní galerie n Datová centra n Nemocnice n Vysoké školy n Výškové budovy Průmyslová oblast n Výrobní zařízení / továrny n Vzájemná propojení mezi rozváděči / transformátory n Automobilový průmysl 4

5 Přípojnicové systémy pro osvětlení LUX A Přípojnicové systémy pro malé výkony Low Power A Přípojnicové systémy pro osvětlení LUX společnosti Eaton jsou k dispozici v provedeních 25, 40 a 63 A. Používají se především pro stropní instalaci, jsou vhodné pro všechny typy komerčního osvětlení, a díky flexibilitě při vytváření konkrétních návrhů osvětlení jsou ideální pro použití v obchodech, kancelářích a hotelech. V hliníkovém zapouzdření jsou k dispozici přípojnice v 4-pólovém a 6-pólovém uspořádání s umístěním odboček po jednom metru na standardním dílu o délce 3 m. Snadno se instalují, nejsou zde žádné požadavky na sešroubování jednotlivých dílů, řada obsahuje také flexibilní spojku pro změnu výšky nebo směru přípojnice. U odbočných skříněk vybavených pojistkou lze změnit připojené fáze na místě nebo ve výrobním závodě, a mohou být dodány s nebo bez připojeného kabelu. Jedná se o přímou a vysoce elegantní odpověď na všechny vaše potřeby v oblasti osvětlení. Vlastnosti přípojnicových systémů pro osvětlení LUX Jmenovité proudy 25, 40 a 63 A Vhodné pro použití ve třífázových sítích 400 V, 50 Hz Jsou plně certifikovány podle norem IEC a BSEN Odzkoušení bude před stažením aktuální výrobkové normy IEC aktualizováno podle normy IEC pólová a 6-pólová konfigurace Hliníkové zapouzdření s nízkou hmotností Krytí IP41 nebo IP55 při namontování krytů spojení Standardní 1 m a 3 m přímé díly Přestavitelné jednofázové odbočky Velký výběr koncových napájecích dílů Flexibilní díly a příslušenství Naše přípojnicové systémy pro malé výkony pokrývají jmenovité proudy 40, 63, 80, 100 a 125 A. Díky svému atraktivnímu vzhledu a možnosti montáže na zdi, konzole, pod strop nebo pod podlahu poskytují vhodné řešení pro širokou škálu veřejných a obchodních aplikací. Standardně se přímé díly dodávají v délkách 1, 2 a 3 m a doplňuje je výběr tvarových dílů a křížení, který umožňuje uspořádat instalaci podle konkrétních požadavků. Pětivodičové uspořádání obsahuje oddělené nulové a uzemňovací vodiče, což v případě potřeby poskytuje možnost zajištění čisté země. Toto spolu se třemi odbočnými místy na každém metru a díky širokému sortimentu odbočných skříněk zajišťuje nejefektivnější a nejflexibilnější řešení, které je k dispozici a které je ideální pro kanceláře, banky, počítačová centra a menší průmyslové aplikace. Vlastnosti přípojnicových systémů pro malé výkony Low Power Jmenovité proudy 40, 63, 80, 100 a 125 A Vhodné pro použití ve čtyřvodičových třífázových sítích 400 V, 50 Hz Jsou plně certifikovány podle norem IEC a BSEN Odzkoušení bude před stažením aktuální výrobkové normy IEC aktualizováno podle normy IEC Hliníkové zapouzdření s nízkou hmotností Krytí před vniknutím cizích těles IP4X 5 vodičů (vnitřní nulový vodič o plném průřezu) Standardní 1, 2 a 3 m přímé díly, k dispozici jsou i speciální díly o délce 200 mm až 3000 mm Odbočné zásuvky jsou umístěny každých 333 mm Široký výběr odbočných skříněk vybavených jističi nebo pojistkami Přehled jmenovitých charakteristik Jmenovitý proud Rozměry ŠxH Uspořádání vodičů Stupně krytí Standardní délka Počet odbočných míst na 3 m LUX Osvětlení 25 A 50 x 18 mm 4 & 6 IP41 & IP55 1 & 3 m 3 40 A 50 x 18 mm 4 & 6 IP41 & IP55 1 & 3 m 3 63 A 50 x 18 mm 4 IP41 & IP55 1 & 3 m 3 LP Malý výkon 40 A 80 x 31 mm 5 IP4X 1, 2, & 3 m A 80 x 31 mm 5 IP4X 1, 2, & 3 m A 80 x 31 mm 5 IP4X 1, 2, & 3 m A 80 x 31 mm 5 IP4X 1, 2, & 3 m A 80 x 31 mm 5 IP4X 1, 2, & 3 m 1 8 1) K dispozici jsou i speciální přímé díly o délce 200 mm až 3000 mm. 5

6 Přípojnicové systémy pro střední výkony Power Xpert MP Hliníkové a měděné vodiče, A Přípojnicové systémy pro střední výkony Power Xpert MP společnosti Eaton jsou k dispozici pro jmenovité proudy 125, 160, 250, 400, 630 a 800 A. Instalují se především v hotelech, obchodních domech, nemocnicích, kancelářích a v průmyslových podnicích. Kromě tradiční stropní instalace se přípojnice řady MP používají často pro vertikální stoupací vedení nebo jako napájecí systémy pro přípojnice řady LP. U přípojnicových systémů pro střední výkony je možnost výběru mezi provedením s hliníkovými, nebo měděnými vodiči. Nabídka systémů s hliníkovými vodiči je novým přírůstkem produktové řady a tyto jsou odzkoušeny podle nejnovější normy IEC , mají jmenovitý proud 160 A až 630 A a využívají jednošroubovou svorníkovou spojku. Aktuální nabídka systémů připojnic s měděnými vodiči má jmenovité proudy 125 až 800 A a je odzkoušena podle normy IEC Odbočná skříňka vybavená zásuvkami CE a instalačními jističi. Přípojnicové systémy s hliníkovými vodiči pro 160 až 630 A (odzkoušené podle IEC ) Přípojnicové systémy s měděnými vodiči pro 125 až 800 A (odzkoušené podle IEC ) Přípojnicový systém pro střední výkony MP je 5-vodičový 3-fázový systém se samostatným nulovým a integrovaným uzemňovacím vodičem o plném průřezu, čímž odpadá závislost na nepřetržitosti zapouzdření přípojnicového systému. Přípojnice se velmi snadno přizpůsobí prakticky jakékoli konstrukci, změnám v rozvržení: k dispozici je široká nabídka tvarových dílů a křížení, odbočná místa jsou rozmístěna tři na jeden metr a odbočné skříňky se snadno zapojují na odbočná místa. Jedná se o oblíbené a osvědčené řešení pro průmyslová odvětví, kde je podstatná flexibilita a možnost přizpůsobení. Vlastnosti přípojnicových systémů pro střední výkony MP Odbočka namontovaná na přípojnicový systém. Provedení s měděnými a hliníkovými vodiči Jsou plně certifikovány podle normy IEC (hliníkové MP) a IEC (měděné MP) Zkratový proud Icw 25 ka Zachování jmenovitých charakteristik nezávisle na použití nebo směru vedení Krytí systémů přípojnic pro střední výkony IP4x a IP54 K dispozici jsou protipožární přepážky odzkoušené v souladu s normami EN , DIN a DIN Přípojnicový systém MP s hliníkovými vodiči pro snadnou instalaci využívá konstrukci se svorníkovou spojkou Není nutné žádné speciální montážní nářadí Upevňovací konzole lze namontovat kamkoli po celé 3 m délce Lehká hliníková konstrukce Kompletní sortiment odbočných skříněk s přístroji Eaton Široká škála doplňků a příslušenství Celosvětové reference Přípojnicový systém MP s hliníkovými vodiči s krytím IP54, v barvě RAL Svorníková spojka přípojnicového systému pro střední výkony. 6

7 Obecné charakteristiky přípojnicových systémů pro střední výkony MP Pro aplikace se jmenovitým proudem 125, 160, 250, 400, 630 a 800 A je přirozeným rozšířením řady LP pro malé výkony společnosti Eaton přípojnicový systém pro střední výkony Power Xpert MP. Přípojnicové vedení se snadno montuje ze stavebnicových dílů a zapouzdření nabízí standardně krytí IP4X (IP54 a provedení s pocínovanými vodiči jsou k dispozici na vyžádání). Hliníkový profil se vzájemným blokováním a nehořlavé lisované kryty zajišťují jak oporu, tak oddělení pěti vodičů, a zahrnují tři odbočné zásuvky na jeden metr délky. Pátý vodič lze použít jako čistě uzemňovací, v tomto případě se hliníkový profil stává odděleným ochranným uzemňovacím vodičem. Nulový vodič je vestavěný a o plném průřezu. K dispozici je spolu s velkým výběrem tvarových dílů a příslušenství i široká škála kovově zapouzdřených odbočných skříněk s vypínači, odpojovači, pojistkami, jističi s proudovými chrániči, kombinacemi pojistkových spínačů a jističů. Při použití systému pro vertikální vedení je doporučeno, aby byl každých 9 metrů nainstalován montážní držák, který je přimontován k rovnému dílu. Přípojnice s hliníkovými vodiči pro jmenovité proudy 250 A, 400 A a 630 A se již standardně dodávají s namontovaným montážním držákem. Přípojnice s měděnými vodiči pro jmenovité proudy 630 A a 800 A se standardně dodávají s namontovaným montážním držákem. Přípojnicové systémy s hliníkovými vodiči pro 250 A, 400 A, 630 A a s měděnými vodiči pro 800 A obsahují jednošroubovou svorníkovou spojku, která se utahuje dodaným momentovým klíčem, na kterém se přednastaví utahovací moment pro spojení. Tyto momentové klíče jsou pak k dispozici jako samostatná položka pro budoucí údržbu. Svorníková spojka také umožňuje jednotlivé rovné díly demontovat bez ovlivnění zbytku instalace, což umožňuje pružnější změnu samotné instalace. Přípojnicové systémy MP s hliníkovými vodiči Přípojnicové systémy MP s hliníkovými vodiči jsou odzkoušeny a jsou v souladu s normami IEC , EN a BSEN Přípojnicové systémy MP s měděnými vodiči Přípojnicové systémy MP s měděnými vodiči jsou odzkoušeny a jsou v souladu s normami IEC , EN a BSEN Přehled konstrukce systému přípojnic Power Xpert MP Ploché levé koleno Odbočná skříňka s instalačním jističem Náhradní připojovací místo 2 m přímý díl Odbočná skříňka s pojistkovým vypínačem Odbočná skříňka s instalačním jističem a proudovým chráničem Kryt spojky Odbočná skříňka s instalačním jističem a dvěmi zásuvkami CE Koncový napájecí díl Přehled jmenovitých charakteristik Jmenovitý proud Rozměry ŠxH Uspořádání vodičů Stupně krytí Standardní délka Počet odbočných míst na 3 m MP Přípojnicové systémy s měděnými vodiči pro střední výkony 125 A 142 x 48 mm 5 IP4X & IP54 1, 2, & 3 m A 142 x 48 mm 5 IP4X & IP54 1, 2, & 3 m A 142 x 48 mm 5 IP4X & IP54 1, 2, & 3 m A 142 x 82 mm 5 IP4X & IP54 1, 2, & 3 m A 142 x 82 mm 5 IP4X & IP54 1, 2, & 3 m A 142 x 82 mm 5 IP4X & IP54 1, 2, & 3 m 1 6 MP Přípojnicové systémy s hliníkovými vodiči pro střední výkony 160 A 142 x 48 mm 5 IP4X & IP54 1, 2, & 3 m A 142 x 82 mm 5 IP4X & IP54 1, 2, & 3 m A 142 x 82 mm 5 IP4X & IP54 1, 2, & 3 m A 142 x 82 mm 5 IP4X & IP54 1, 2, & 3 m 1 7 1) K dispozici jsou i speciální přímé díly o délce 200 mm až 3000 mm. 2) Standardně IP4X, IP54 na vyžádání. 7

8 Řada přípojnicových systémů Power Xpert XP Hliníkové a měděné vodiče, A Přípojnicové systémy XP rozvíjejí nízkoimpedanční sendvičovou konstrukci přípojnicových systémů na novou, vyšší úroveň. Přípojnicový systém XP je k dispozici pro jmenovité proudy od 800 do 6300 A. Tato řada s nízkou impedancí XP byla nově odzkoušena podle normy IEC a je dodávána standardně s krytím IP55 a s odolností proti zkratu až do 100 ka. Přípojnicový systém s hliníkovými vodiči pro jmenovité proudy A (odzkoušený podle IEC ) Přípojnicový systém s měděnými vodiči pro jmenovité proudy A (odzkoušený podle IEC ) Přípojnicové systémy XP se mohou dodávat v různém uspořádání se 3 až 6 vodiči. Systémy lze s pomocí širokého sortimentu příslušenství přizpůsobit jakémukoli typu budovy. Přípojnicové systémy pro jmenovité proudy 800 až 6300 A jsou vybaveny svorníkovými spojkami se snadnou montáží. Přípojnice se dají lehce přizpůsobit prakticky jakékoli aplikaci, velmi snadno lze přizpůsobit konfigurace rozvodu: k dispozici je široká škála různých tvarových dílů a křížení, odbočná místa jsou až tři na 3 m přímý díl a odbočné skříňky se snadno připojí na odbočné místo. Jedná se o oblíbené a osvědčené řešení pro průmyslová odvětví, kde je podstatná flexibilita a možnost přizpůsobení. Vlastnosti přípojnicových systémů s nízkou impedancí XP Provedení s měděnými a hliníkovými vodiči Jsou plně certifikovány podle normy IEC (hliníkové XP a měděné XP) Zkratový proud Icw 100 ka Krytí sendvičových XP je standardně IP55 K dispozici jsou protipožární přepážky odzkoušené v souladu s normami EN , DIN a DIN Nová konstrukce systému přípojnic XP má pouze 6 spojovacích prvků, což je o 62 % méně než u předchozí konstrukce, což značně urychluje montáž Není nutné žádné speciální montážní nářadí Upevňovací konzole se mohou instalovat na 3 m přímý díl v jakémkoli místě Lehká hliníková konstrukce Odbočné skříňky s přístroji Eaton Nízká impedance a tepelné ztráty dělají ze systému přípojnic ekologicky šetrný výrobek Široká škála doplňků a příslušenství Barva RAL7035 Celosvětové reference Zásuvná odbočná skříňka. Odbočná skříňka montovaná na přípojnici. Napájecí díl, délka 3 m. Samopolohovací montážní spojka a svorníková spojka. 8

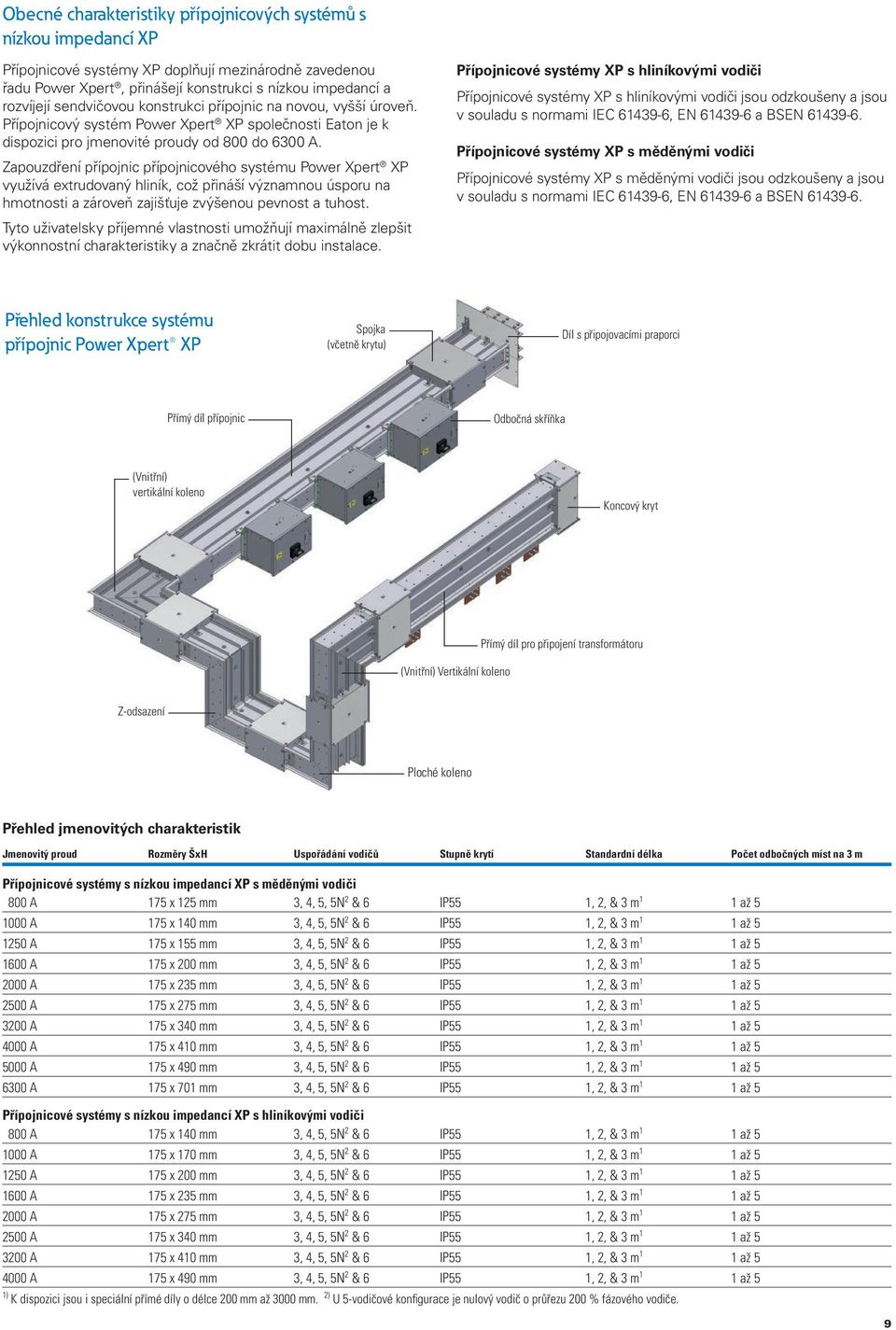

9 Obecné charakteristiky přípojnicových systémů s nízkou impedancí XP Přípojnicové systémy XP doplňují mezinárodně zavedenou řadu Power Xpert, přinášejí konstrukci s nízkou impedancí a rozvíjejí sendvičovou konstrukci přípojnic na novou, vyšší úroveň. Přípojnicový systém Power Xpert XP společnosti Eaton je k dispozici pro jmenovité proudy od 800 do 6300 A. Zapouzdření přípojnic přípojnicového systému Power Xpert XP využívá extrudovaný hliník, což přináší významnou úsporu na hmotnosti a zároveň zajišťuje zvýšenou pevnost a tuhost. Tyto uživatelsky příjemné vlastnosti umožňují maximálně zlepšit výkonnostní charakteristiky a značně zkrátit dobu instalace. Přípojnicové systémy XP s hliníkovými vodiči Přípojnicové systémy XP s hliníkovými vodiči jsou odzkoušeny a jsou v souladu s normami IEC , EN a BSEN Přípojnicové systémy XP s měděnými vodiči Přípojnicové systémy XP s měděnými vodiči jsou odzkoušeny a jsou v souladu s normami IEC , EN a BSEN Přehled konstrukce systému přípojnic Power Xpert XP Spojka (včetně krytu) Díl s připojovacími praporci Přímý díl přípojnic Odbočná skříňka (Vnitřní) vertikální koleno Koncový kryt (Vnitřní) Vertikální koleno Přímý díl pro připojení transformátoru Z-odsazení Ploché koleno Přehled jmenovitých charakteristik Jmenovitý proud Rozměry ŠxH Uspořádání vodičů Stupně krytí Standardní délka Počet odbočných míst na 3 m Přípojnicové systémy s nízkou impedancí XP s měděnými vodiči 800 A 175 x 125 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 140 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 155 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 200 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 235 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 275 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 340 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 410 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 490 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 701 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až 5 Přípojnicové systémy s nízkou impedancí XP s hliníkovými vodiči 800 A 175 x 140 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 170 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 200 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 235 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 275 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 340 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 410 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až A 175 x 490 mm 3, 4, 5, 5N 2 & 6 IP55 1, 2, & 3 m 1 1 až 5 1) K dispozici jsou i speciální přímé díly o délce 200 mm až 3000 mm. 2) U 5-vodičové konfigurace je nulový vodič o průřezu 200 % fázového vodiče. 9

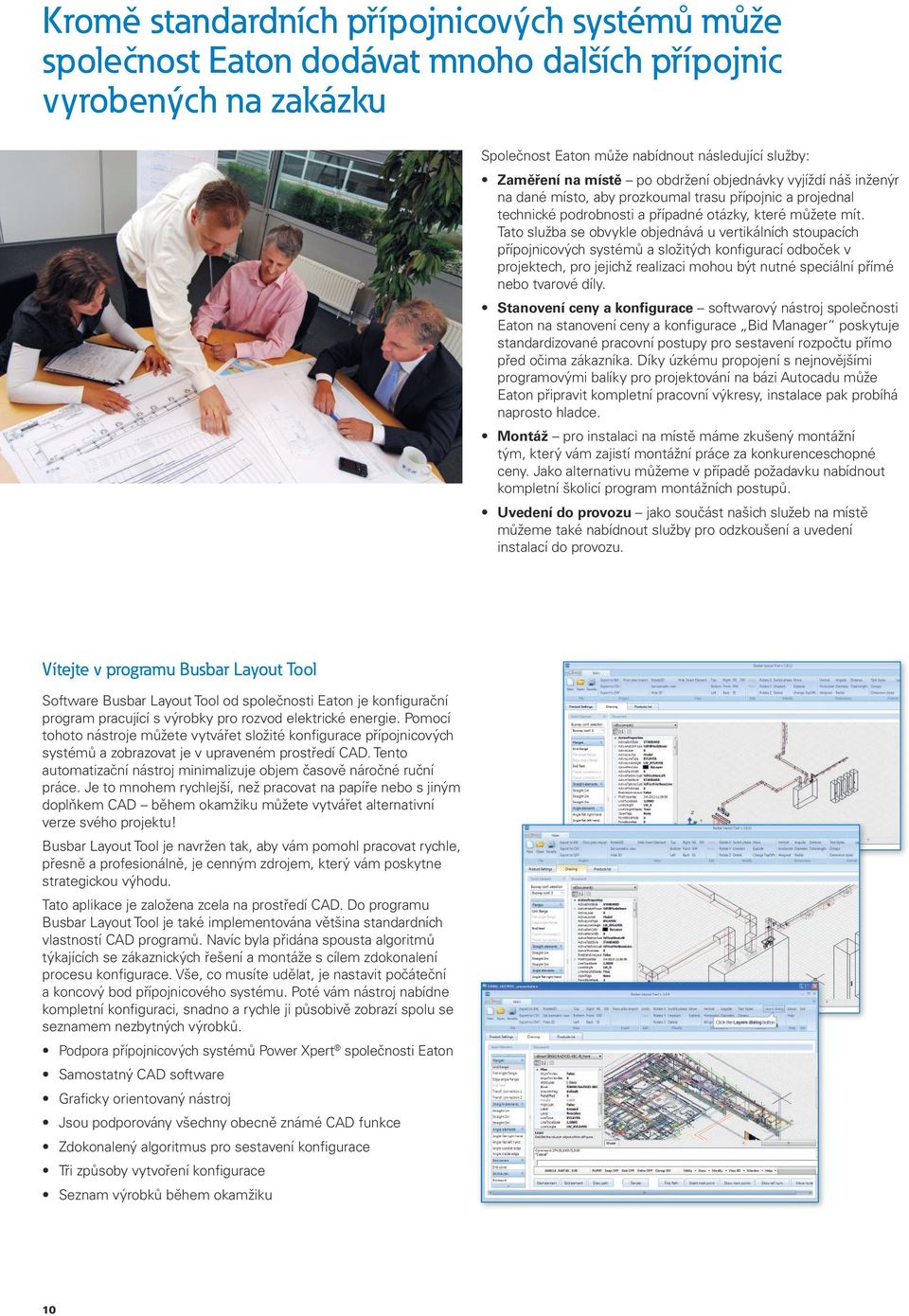

10 Kromě standardních přípojnicových systémů může společnost Eaton dodávat mnoho dalších přípojnic vyrobených na zakázku Společnost Eaton může nabídnout následující služby: Zaměření na místě po obdržení objednávky vyjíždí náš inženýr na dané místo, aby prozkoumal trasu přípojnic a projednal technické podrobnosti a případné otázky, které můžete mít. Tato služba se obvykle objednává u vertikálních stoupacích přípojnicových systémů a složitých konfigurací odboček v projektech, pro jejichž realizaci mohou být nutné speciální přímé nebo tvarové díly. Stanovení ceny a konfigurace softwarový nástroj společnosti Eaton na stanovení ceny a konfigurace Bid Manager poskytuje standardizované pracovní postupy pro sestavení rozpočtu přímo před očima zákazníka. Díky úzkému propojení s nejnovějšími programovými balíky pro projektování na bázi Autocadu může Eaton připravit kompletní pracovní výkresy, instalace pak probíhá naprosto hladce. Montáž pro instalaci na místě máme zkušený montážní tým, který vám zajistí montážní práce za konkurenceschopné ceny. Jako alternativu můžeme v případě požadavku nabídnout kompletní školicí program montážních postupů. Uvedení do provozu jako součást našich služeb na místě můžeme také nabídnout služby pro odzkoušení a uvedení instalací do provozu. Vítejte v programu Busbar Layout Tool Software Busbar Layout Tool od společnosti Eaton je konfigurační program pracující s výrobky pro rozvod elektrické energie. Pomocí tohoto nástroje můžete vytvářet složité konfigurace přípojnicových systémů a zobrazovat je v upraveném prostředí CAD. Tento automatizační nástroj minimalizuje objem časově náročné ruční práce. Je to mnohem rychlejší, než pracovat na papíře nebo s jiným doplňkem CAD během okamžiku můžete vytvářet alternativní verze svého projektu! Busbar Layout Tool je navržen tak, aby vám pomohl pracovat rychle, přesně a profesionálně, je cenným zdrojem, který vám poskytne strategickou výhodu. Tato aplikace je založena zcela na prostředí CAD. Do programu Busbar Layout Tool je také implementována většina standardních vlastností CAD programů. Navíc byla přidána spousta algoritmů týkajících se zákaznických řešení a montáže s cílem zdokonalení procesu konfigurace. Vše, co musíte udělat, je nastavit počáteční a koncový bod přípojnicového systému. Poté vám nástroj nabídne kompletní konfiguraci, snadno a rychle ji působivě zobrazí spolu se seznamem nezbytných výrobků. Podpora přípojnicových systémů Power Xpert společnosti Eaton Samostatný CAD software Graficky orientovaný nástroj Jsou podporovány všechny obecně známé CAD funkce Zdokonalený algoritmus pro sestavení konfigurace Tři způsoby vytvoření konfigurace Seznam výrobků během okamžiku 10

11 Význam protipožárních přepážek Zapouzdřené přípojnice MP a XP byly odzkoušeny nezávislou zkušebnou a dosáhly požární odolnosti 240 min v souladu s článkem normy IEC :2000, zkoušky probíhaly podle normy ISO 834. Zapouzdřené přípojnice MP mohou být z výrobního závodu vybaveny vnitřními protipožárními přepážkami, které zajišťují dodržení požární odolnosti tam, kde zapouzdřené přípojnice procházejí skrz zdi nebo stropy. Vnitřní protipožární přepážky Eaton jsou realizovány jako těsnění, které vlivem tepla nabobtná, což poskytuje jmenovitou odolnost 4 hodiny podle normy BS476, Část 20. Zapouzdřené přípojnice MP jsou vybaveny bezhalogenovými kryty s omezeným vznikem kouře s blokováním, které mají stupeň hořlavosti UL94 V-O, což dodatečně zvyšuje bezpečnost, protože v případě požáru nevzniká jedovaný kouř. Zapouzdřené přípojnice XP nepotřebují díky svému sendvičovému uspořádání vnitřní protipožární přepážky. Namontované protipožární přepážky a montážní držáky Protipožární přepážky mají jmenovitou odolnost 4 hodiny podle normy BS476, Část 20 Montážní držák se používá, aby se zabránilo sklouznutí přípojnic. Při vertikální montáži se doporučuje instalovat je každých 9 m. Přímé díly 630 A a 800 A jsou standardně vybaveny montážním držákem. Zkoušky na požární odolnost přípojnicových systémů Power Xpert XP a MP Zkoušky podle normy EN / DIN EN / DIN je normou zabývající se požární bezpečností a zabránění šíření požáru. Bez provedených opatření se může požár šířit horizontálně nebo vertikálně z jedné místnosti do druhé nebo z jednoho patra do jiného přes otvory, které byly vytvořeny kvůli průchodu přípojnicového systému skrz ně. Aby se tomu zabránilo, jsou přípojnicové systémy Eaton vybavovány sadami vnějších protipožárních přepážek, které procházejí podlahou nebo stěnou, otvor utěsňují a zabraňují šíření požáru. Nedávné zkoušky provedené nezávislou zkušebnou potvrdily jak hodnotu celistvosti E120, tak hodnotu izolace I120 s tím, že byly dosaženy jmenovité hodnoty 120 minut. Ve skutečnosti naše přípojnicové systémy Eaton překonaly oba ukazatele zveřejněné normy o 10 % a bylo dosaženo hodnoty 132 minut. Zkoušky požární odolnosti těsnění prostupů podle norem BS EN a DIN Těsnění prostupů slouží k utěsnění mezer okolo zapouzdřené přípojnice při průchodu stěnami a stropem Přípojnicové systémy Eaton absolvovaly tyto zkoušky se jmenovitými hodnotami 2 hodiny, tj. S120 a I120 Zkoušky na celistvost obvodu podle normy DIN Slouží ke stanovení celistvosti obvodu při vystavení ohni v souladu s normou DIN Přípojnicový systém je plně zapouzdřený materiálem promatect L500 a byl odzkoušen na hodnotu E120 Technické podrobnosti Certifikace nezávislou zkušebnou v souladu s příslušnými ustanoveními normy IEC A1:2005: Popis IEC Zkušebna Shoda s normami Společnost Eaton potvrzuje, že uvedené produktové řady byly plně odzkoušeny podle následujících ustanovení této normy. Zapouzdřené přípojnice pro malé výkony Low power = všechny jmenovité hodnoty; Pro střední výkony Medium power = všechny jmenovité hodnoty; S nízkou impedancí XP ( A) = všechna ustanovení; S nízkou impedancí XP ( A) = vybraná ustanovení. Oteplení KEMA Dielektrické vlastnosti KEMA Zkratová odolnost KEMA Účinnost ochranného obvodu KEMA Vzdušné vzdálenosti a povrchové cesty KEMA Mechanická funkce Nelze použít Krytí TUV Analýza magnetického pole (EMF) Příloha H ERA Odolnost izolačního materiálu proti nadměrné teplotě KEMA Konstrukční pevnost KEMA Odbočka trolejového typu Nelze použít Odolnost proti drcení KEMA Elektrické charakteristiky KEMA Šíření ohně Bre Průchod budovami Bre 11

12 Výhody použití přípojnicového systému místo kabelů Přípojnice jsou oproti kabeláži efektivnější alternativou z hlediska nákladů. Kupní cena kabelů může být v porovnání s přípojnicovým systémem nižší, a proto by se neměla porovnávat pouze pořizovací cena. Je třeba poznamenat, že při nárůstu jmenovitých proudů výhody použití přípojnicových systémů rostou. Při nárůstu proudu lze zvyšovat jmenovitý proud při stejném průřezu vodičů přípojnicového systému, nicméně velikosti kabelů jsou omezené a pro získání ekvivalentu přípojnicového systému se musí použít více kabelů. Přípojnicový systém nahrazuje několik kabelových tras s příslušnými pracemi na opěrných kovových konstrukcích. Přípojnicový systém vyžaduje méně prostoru pro připojení k rozváděčům a transformátorům. Přípojnice mají krátkou dobu montáže ve srovnání s kabely. Natáhnout kabely může být velice složité a časově náročné, protože pro natažení kabeláže po celé budově může být nutné zapojit skupiny odborníků na natahování kabelů, což má za následek vysoké náklady na pracovní sílu. Přípojnice nepotřebují kabelové žlaby a nemají žádné požadavky na použití více kabelových tras (úspora montážních nákladů pro dodavatele). Přípojnicové systémy mají méně bodů upevnění na metr trasy než je to u kabelů. Přípojnice mají vyšší mechanickou pevnost než kabely, a to při minimálním počtu upevnění. Přípojnicové systémy mohou být instalovány montéry, kteří nejsou v dané oblasti odborníky. Pak stačí jedna odborně způsobilá osoba, která provede odzkoušení instalace. Díky nízké impedanci mají systémy přípojnic malé tepelné ztráty. To snižuje náklady na energetické ztráty a znamená také, že přípojnice jsou dlouhodobě udržitelným výrobkem. Přípojnicový systém se vyrábí tak, aby odpovídal přesně budově, to má za následek minimální plýtvání. Tj. přípojnicový systém lze vyrobit s 90-stupňovými ohyby, ale kabel je třeba instalovat s přísným dodržováním poloměru ohybu, čímž se použije více materiálu a prostoru. Připojení přípojnicového systému jsou pak kompaktní a zabírají méně prostoru. Prvky přípojnicového systému jsou certifikovanými a typově odzkoušenými výrobky. Přípojnicové systémy jsou snadno rozšiřitelné. Přípojnicový systém lze snadno upravit a prostřednictvím zásuvných odbočných skříněk přidat obvody. Přípojnice mají velký počet odbočných míst, to zajišťuje flexibilní přizpůsobení změnám v požadavcích na zásobování elektrickou energií. Přípojnice jsou odzkoušeny na odolnost proti jmenovitým zkratovým proudům. Úbytek napětí je u systémů přípojnic menší než u ekvivalentních kabelových rozvodů. PŘÍPOJNICOVÝ SYSTÉM KABELOVÝ SYSTÉM Přízemí K centrálnímu napájecímu dílu se přivádí více kabelů. Přípojnicový systém ve srovnání s kabelovým při použití ve stoupacím síťovém vedení. 12

13 Rozvod elektrické energie pro datová centra Současná situace S pokračujícím nárůstem požadavků na výkon a chlazení v datových centrech se v posledních letech vytvořila tendence používat stropní rozvod energie. Proč? Kabeláž ke stojanům s výpočetní technikou se obvykle umísťovala pod vyvýšenou podlahu: n Není neobvyklé, že po odstranění dlaždic najdete stovky drátů běžících v různých směrech n Servis, přesměrování nebo přidání kabelů může být obtížné a nákladné n Identifikace a odpojování může být složité Proudění vzduchu může být omezeno z důvodu příliš velkého množství kabelů Stávající kabeláž pod podlahou může být poddimenzována vzhledem k tomu, aby zvládla rostoucí zatížení Výhody při použití systémů přípojnic v případě stropního rozvodu energie Zbavení podlahy kabelů a vodičů Snížení počtu rozváděčů V rozváděčích není třeba instalovat přístroje pro nadproudovou ochranu pro napájecí vedení zásuvek ve stojanech, teď se instalují v odbočných skříňkách pod stropem Větší využití podlahové plochy Snížení celkových montážních nákladů Přidání nebo přemístění vývodního kabelu je velice rychlé, snadné a méně nákladné Servis jednotlivé skříně lze provést na místě, aniž byste museli jít ke vzdálenému rozváděči a vypnout obvod, je vyloučena lidská chyba při vypnutí nesprávného obvodu Snadná změna konfigurace a přemístění Rozvod elektrické energie při stropní instalaci XP XP MP MP Transformátor Hlavní distribuční rozváděč Podružný rozváděč Výše uvedený přístup využívá přípojnicový systém XP pro připojení transformátoru a hlavního distribučního rozváděče a pro připojení hlavního distribučního rozváděče a podružných rozváděčů; přípojnicový systém MP pak zajišťuje odbočné skříňky s/bez zásuvek CE pro zásuvná připojení. IT rack Přípojnicový systém Power Xpert XP pro vysoký výkon spojení transformátor hlavní rozváděč a/nebo spojení hlavní rozváděč podružný rozváděč Měděné a hliníkové vodiče Krytí IP4X až IP55 pro použití v budovách Smršťovací izolace z materiálu Mylar třídy B 130 ºC Sendvičová konstrukce pro napájecí a zásuvné díly Standardní rozmístění fází zleva doprava E, L1, L2, L3, N1 a N2 Několik konfigurací vodičů pro různé uspořádání sítí n 3-vodičové (zapouzdření je PE) n 4-vodičové (zapouzdření je PE) n 5-vodičové (interní uzemňovací vodič) n 5-vodičové + 200% nulový vodič (zapouzdření je PE) n 6-vodičové obsahuje 200% nulový vodič a interní uzemňovací vodič Kompletní nabídka od 800 A do 6300 A Kompletní certifikace přípojnic a odboček nezávislou zkušebnou Odbočné skříňky využívají plný sortiment jisticích přístrojů Eaton Přípojnicový systém Power Xpert MP pro střední výkon rozvodné přípojnice pro rozvod energie po rozváděčích datového centra Kompletní nabídka výrobků je navržena tak, aby splňovala náročné požadavky zákazníků provozujících datová centra Měděné a hliníkové vodiče Standardní nebo zvláštní povrchová úprava podle přání zákazníka Široký sortiment odbočných skříněk pro sledování výkonu Kompletní certifikace přípojnic a odboček nezávislou zkušebnou Odbočné skříňky využívají kompletní sortiment jisticích přístrojů Eaton 13

14 Referenční projekty Díl s připojovacími praporci Power Xpert XP pro připojení k rozváděči. Galvano Techniek (průmyslový podnik), Hengelo (Nizozemsko) Power Xpert MP (s měděnými vodiči) na 160 A a Power Xpert XP (s hliníkovými vodiči) na 2000 A. Rozváděč Eaton Capitole 20 napájí systémy přípojnic Power Xpert XP a Power Xpert MP. Previder (datové centrum), Hengelo (Nizozemsko) Power Xpert XP (s hliníkovými vodiči) 1600 A, 3200 A, 4000 A pro připojení transformátoru k rozváděči. OTP Airport, Rumunsko Power Xpert XP. Avebe (potravinářský průmysl), Ter Apelkanaal (Nizozemsko) Power Xpert XP (s hliníkovými vodiči) na 2500 A, připojení transformátoru. Přípojnicový systém Power Xpert XP před montáží svorníkové spojky (fotografie konstrukce). Připojení přípojnicového systému a transformátoru typu 1 a flexibilní vodiče. 14

15 Síla Síla spojení fúze Ve společnosti Eaton je jistá síla. Je to síla spojení nejrespektovanějších V Eatonu je určitá energie. světových Je moc jmen spojovat do d uvěryhodné některá světově značky, která uznávaná vám jména zaručí k veškeré vybudování potřebné značky, systémy které můžete řízení výkonu. důvěřovat, Nová že energie vyhoví každé přispěje potřebě k našemu řízení závazku výkonu. Vytvořená zprostředkovat energie napájení podporuje náš společnostem závazek pohánění po podnikání celém světě. po celém světě. Počínaje rozvodem energie a její kvalitou a řízením konče, vám Od distribuce elektrické energie po kvalitu elektrické energie a řízení Eaton umožní proaktivní řízení kompletního systému napájení Vám Eaton umožňuje spravovat proaktivně Váš kompletní energetický poskytnutím elektrického řešení, díky kterému budou vaše systém poskytováním elektrotechnických řešení, které učiní vaše aplikace bezpečnější, spolehlivější a vysoce efektivní. Navštivte aplikace bezpečnějšími, spolehlivějšími a vysoce účinnými. Navštivte Všechny výše uvedené obchodní značky jsou majetkem Eaton Corporation nebo jejích poboček. Ochranná značka Westinghouse je použita podle dočasné licence v asijsko-pacificlém prostoru Všechny Eaton výše Corporation. uvedené jsou ochranné známky společnosti Eaton Corporation nebo jejich dceřiných společností. Eaton má licenci na užívání značky Westinghouse v Asii a Tichomoří Eaton Corporation.

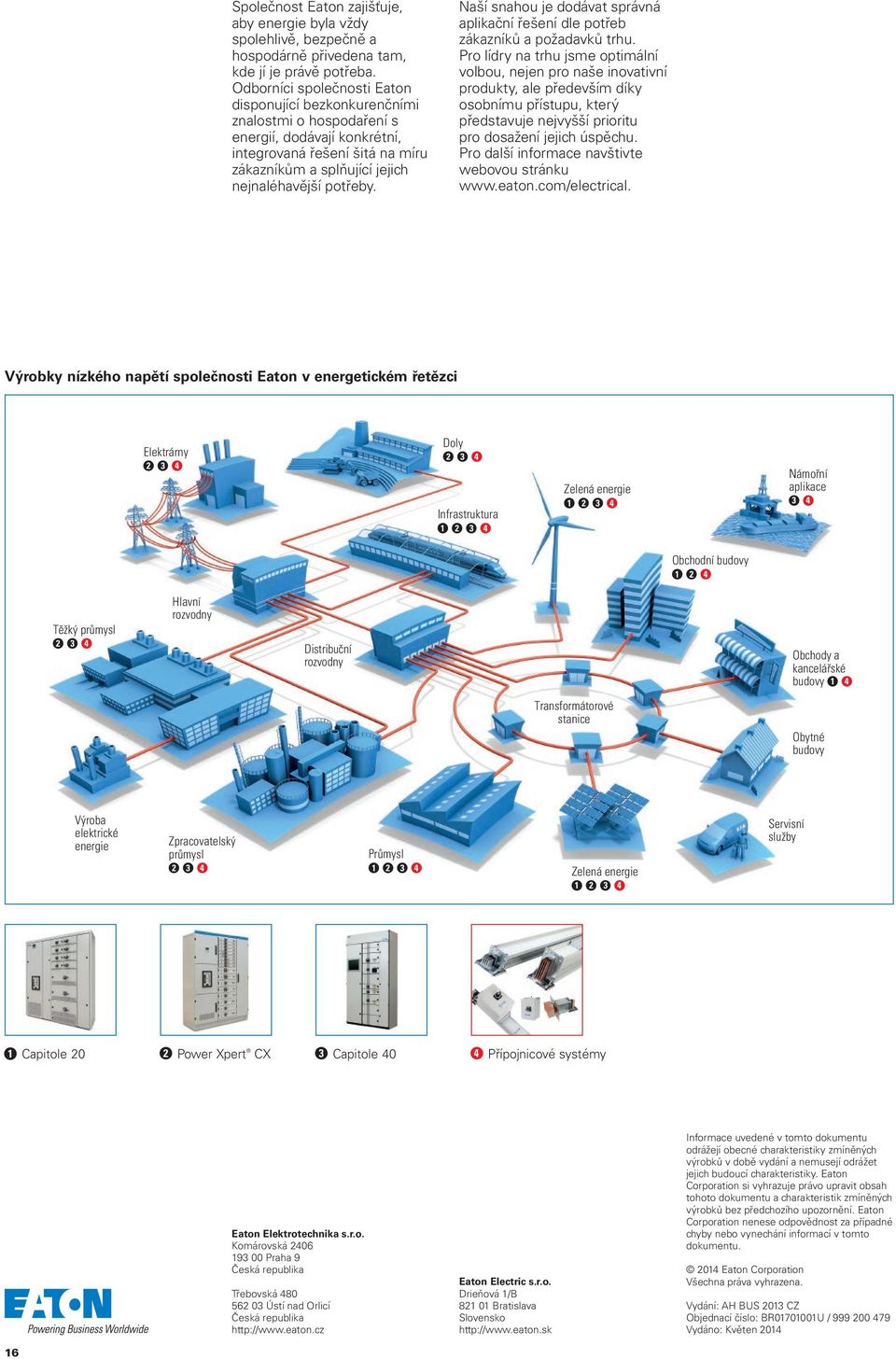

16 Společnost Eaton zajišťuje, aby energie byla vždy spolehlivě, bezpečně a hospodárně přivedena tam, kde jí je právě potřeba. Odborníci společnosti Eaton disponující bezkonkurenčními znalostmi o hospodaření s energií, dodávají konkrétní, integrovaná řešení šitá na míru zákazníkům a splňující jejich nejnaléhavější potřeby. Naší snahou je dodávat správná aplikační řešení dle potřeb zákazníků a požadavků trhu. Pro lídry na trhu jsme optimální volbou, nejen pro naše inovativní produkty, ale především díky osobnímu přístupu, který představuje nejvyšší prioritu pro dosažení jejich úspěchu. Pro další informace navštivte webovou stránku Výrobky nízkého napětí společnosti Eaton v energetickém řetězci Elektrárny Doly Infrastruktura Námořní Zelená energie aplikace Obchodní budovy Těžký průmysl Hlavní rozvodny Distribuční rozvodny Obchody a kancelářské budovy 1 4 Transformátorové stanice Obytné budovy Výroba elektrické energie Zpracovatelský průmysl Průmysl Zelená energie Servisní služby 1 Capitole 20 2 Power Xpert CX 3 Capitole 40 4 Přípojnicové systémy Eaton Elektrotechnika s.r.o. Komárovská Praha 9 Česká republika Třebovská Ústí nad Orlicí Česká republika Eaton Electric s.r.o. Drieňová 1/B Bratislava Slovensko Informace uvedené v tomto dokumentu odrážejí obecné charakteristiky zmíněných výrobků v době vydání a nemusejí odrážet jejich budoucí charakteristiky. Eaton Corporation si vyhrazuje právo upravit obsah tohoto dokumentu a charakteristik zmíněných výrobků bez předchozího upozornění. Eaton Corporation nenese odpovědnost za případné chyby nebo vynechání informací v tomto dokumentu Eaton Corporation Všechna práva vyhrazena. Vydání: AH BUS 2013 CZ Objednací číslo: BR U / Vydáno: Květen
