1 kompetence zavazuje. fotovoltaické systémy energie průmysl budovy zařízení data kabely osvětlení FOTOvoltaikA

2 W obsah w obecně... strana 3 w sety pro fotovoltaiku... strana 9 w volba setu... strana 10 w fotovoltaické panely... strana 12 w STŘÍDAČe fronius... strana 14 w střídače kostal Piko.... strana 20 w montážní systém přehled... strana 22 w montážní systém.... strana 24 w Propojovací krabice.... strana 26 w svodiče přepětí.... strana 28 w kabely... strana 30 w konektory... strana 32 w vliv povětrnostních podmínek... strana 34 w pojistkové odpojovače a pojistky... strana 36 w dc jističe... strana 37 w monitorovací relé napětí a kmitočtu... strana 38 w formulář poptávky... strana 39 2

3 w Obecně o fotovoltaice Energie Slunce je mnohem vyšší než stačíme spotřebovat. K pokrytí celosvětové spotřeby elektrické energie by teoreticky stačilo pokrýt čtverec o straně 380 km fotovoltaickým zařízením. w..princip funkce solárního článku Solární články jsou převážně vyráběny s vysoce čistého krystalického křemíku, který se používá také pro výrobu polovodičů v elektronice. Výchozí surovinou je křemičitý písek (SiO2), který je běžně dostupný. Takto získaný surový křemík se však musí dále upravovat do chemicky čisté formy.. Plocha pokrývající současnou světovou spotřebu elektrické energie Pomocí fotovoltaického efektu ze slunečního záření vzniká elektrické DC napětí a po připojení do obvodu stejnosměrný proud. Toto napětí je vedeno přes propojovací krabice a odtud stejosměrným vedením do střídače. Ve střídači se převádí stejnosměrné napětí na střídavé. Výrobce pak může takto vyrobenou energii dodávat přímo do sítě nebo používat pro svojí spotřebu a přebytek dodávat do sítě (tzv. zelený bonus). kladná elektroda záporná elektroda křemíková vrstva přechodová vrstva P-dotovaný křemík Princip solárního článku - + 3

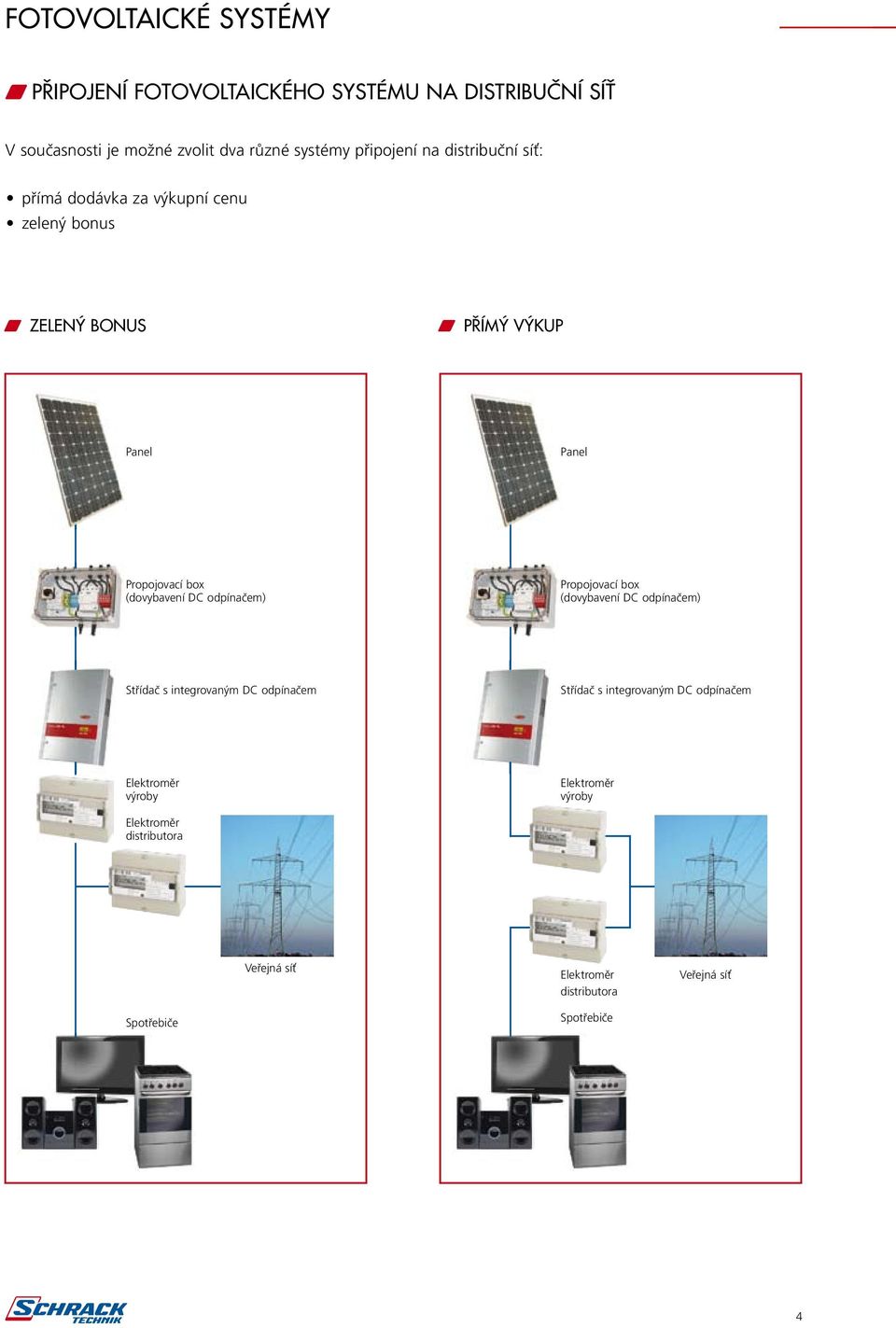

4 w Připojení fotovoltaického systému na distribuční síť V současnosti je možné zvolit dva různé systémy připojení na distribuční síť: přímá dodávka za výkupní cenu zelený bonus w ZELENÝ BONUS w PŘÍMÝ VÝKUP Panel Panel Propojovací box (dovybavení DC odpínačem) Propojovací box (dovybavení DC odpínačem) Střídač s integrovaným DC odpínačem Střídač s integrovaným DC odpínačem Elektroměr výroby Elektroměr výroby Elektroměr distributora Veřejná síť Elektroměr distributora Veřejná síť Spotřebiče Spotřebiče 4

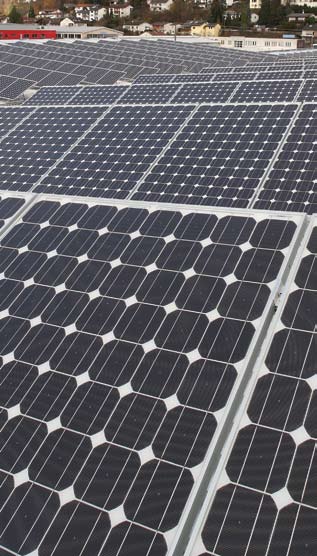

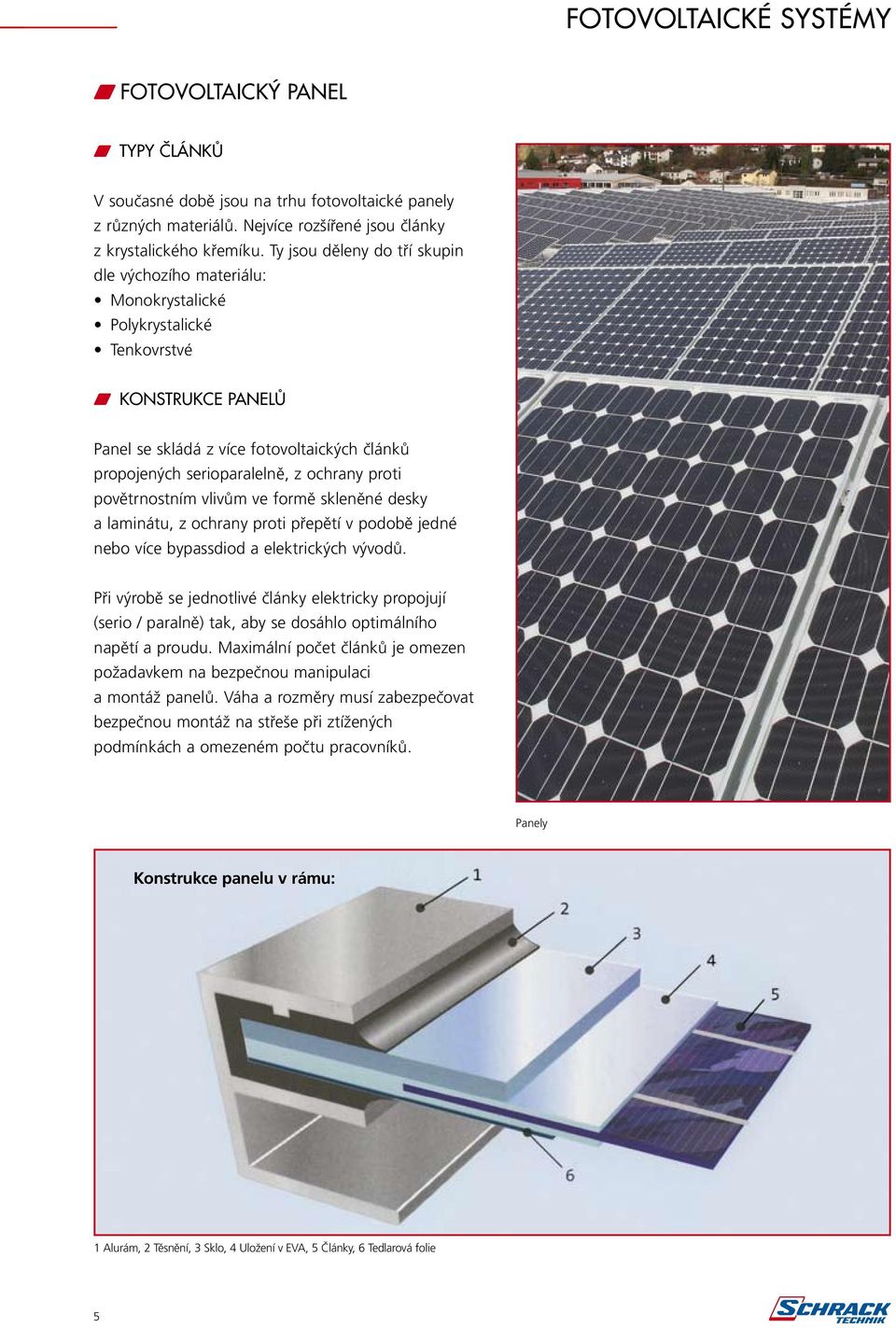

5 w Fotovoltaický panel w Typy článků V současné době jsou na trhu fotovoltaické panely z různých materiálů. Nejvíce rozšířené jsou články z krystalického křemíku. Ty jsou děleny do tří skupin dle výchozího materiálu: Monokrystalické Polykrystalické Tenkovrstvé w Konstrukce panelů Panel se skládá z více fotovoltaických článků propojených serioparalelně, z ochrany proti povětrnostním vlivům ve formě skleněné desky a laminátu, z ochrany proti přepětí v podobě jedné nebo více bypassdiod a elektrických vývodů. Při výrobě se jednotlivé články elektricky propojují (serio / paralně) tak, aby se dosáhlo optimálního napětí a proudu. Maximální počet článků je omezen požadavkem na bezpečnou manipulaci a montáž panelů. Váha a rozměry musí zabezpečovat bezpečnou montáž na střeše při ztížených podmínkách a omezeném počtu pracovníků. Panely Konstrukce panelu v rámu: 1 Alurám, 2 Těsnění, 3 Sklo, 4 Uložení v EVA, 5 Články, 6 Tedlarová folie 5

6 w Střídač w Funkce Střídač mění stejnosměrné napětí dodávané solárními panely na jednofázové střídavé napětí 230 V / 50 Hz, případně u větších výkonů na 400 V / 50 Hz. Střídače jsou nabízeny v různých provedeních dle rozsahu a konfigurace fotovoltaického systému. Podle konfigurace existují měniče centrální, pro jeden obvod panelů, společný pro vice obvodů panelů a modulové měniče. Beztransformátorový střídač Všechny střídače mají funkci: optimalizace, měniče a hlídání. Optimalizace provozu měniče pro maximální využití energie dodávané fotovoltaickým systémem v závislosti na ozáření. Střídač automaticky nastaví optimální pracovní režim převodníku DC/DC na vstupu střídače. Tato funkce se nazývá MPP Tracer (Maximum Power Point). Přeměna stejnosměrného napětí dodávaného panely na střídavé síťové napětí. Hlídání a ochrana před změnou kmitočtu a napětí na výstupu do sítě. Grafický displey Schéma zařízení s dvěma paralerními větvemi String String Svodič přepětí/odpojovač Střídač Síť Spotřebiče Příklad zapojení 6

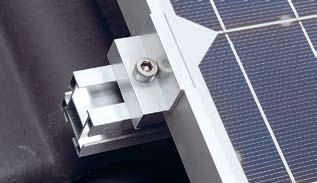

7 w montážní systémy V nabídce jsou montážní a upevňovací systémy pro všechny předpokládané způsoby montáže. Nejrozšířenější způsob montáže je montáž na střechu objektu. Další varianty montáže jsou vestavba do střechy, montáž na volné ploše, případně montáž na plochou střechu a montáž na fasádu domu. Zvláštní způsoby montáže jsou speciální konstrukce pro naklánění panelů na ploché střeše a natáčení soustavy panelů ve dvou osách nazývané Tracker. w MateriÁl Jako materiál pro střešní úchyty se standardně používá pozinkovaná ocel. Pro nosné profily se používá hliník / dural. Držáky pro střechu s taškami w Bezpečnost Kvalitní montážní systémy poskytují maximální bezpečnost pro solární systém, ale především pro člověka. Montážní lišta se zakončovací svorkou 7

8 w Sety pro fotovoltaiku SCHRACK - přehled Systém Schrack se skládá z panelů, propojovacích elementů, svodičů přepětí, kabelů a střídačů. 8

9 w Sety pro fotovoltaiku Při zřizování fotovoltaické elektrárny je důležitým kritériem volba vhodného setu. Následující přehled setů uvádí jednotlivé komponenty pro různé konfigurace s optimální velikostí systému. Pokud nenajdete v tabulce požadovanou konfiguraci, je možné Vaše zařízení sestavit z individuálních komponentů a takto dodat. Pozor! Sety neobsahují montážní materiál pro uložení panelů. Montážní systém se liší podle typu střechy nebo podle umístění panelů na samostatnou konstrukci. Tento materiál je vždy třeba objednat individuálně pro Váš projekt. w Obsah setů Objednací číslo podle typu svodiče Střídač 3 kw 4 kw 5 kw 10 kw 4 kw 3f. 5 kw 3f. B+C PVS31410 PVS41810 PVS52210 PVS94410 PVS41830 PVS52230 C PVS31420 PVS41820 PVS52220 PVS94420 PVS41835 PVS52235 Fronius IG TL 3.0 Fronius IG TL 4.0 Fronius IG 60 HV Fronius IG Plus 120 Kostal Piko 4.2 Kostal Piko 5.5 Panely 225 W Konektory Male Konektory Female Kabel červený (m) Kabel modrý (m) POPIS STŘÍDAČ.. ean-kód.. objednací ČÍSLO 3 kw Set TI + TII (14 panelů). fronius IG TL pvs kw Set TII (14 panelů). fronius IG TL pvs kw Set TI + TII (18 panelů). fronius IG TL pvs kw Set TII (18 panelů). fronius IG TL pvs kw Set TI + TII (22 panelů). fronius IG 60 HV pvs kw Set TII (22 panelů). fronius IG 60 HV pvs kw Set TI + TII (44 panelů). fronius IG Plus pvs kw Set TII (44 panelů). fronius IG Plus pvs kw Set TI + TII (18 panelů) 3f.. kostal Piko pvs kw Set TII (18 panelů) 3f.. kostal Piko pvs kw Set TI + TII (22 panelů) 3f.. kostal Piko pvs kw Set TII (22 panelů) 3f.. kostal Piko pvs52235 /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 9

10 w Přehled setů SCHRACK w Volba zařízení podle výkonu panelů Počet modulů. instalovaný výkon.. 14 panelů.. 3,15 kw.. 15 panelů.. 3,38 kw.. 16 panelů.. 3,60 kw.. 17 panelů.. 3,83 kw.. 18 panelů.. 4,05 kw.. 19 panelů.. 4,28 kw.. 20 panelů.. 4,50 kw.. 21 panelů.. 4,73 kw.. 22 panelů.. 4,95 kw.. 44 panelů.. 9,90 kw 10

11 w VÝSLEDNÁ KONFIGURACE Plocha panelů Výstup střídače Střídač 24 m fázový.. fronius.. ig tl m 2 27 m 2 29 m 2 30 m 2 32 m 2 34 m 2 35 m 2 37 m fázový.. 3 fázový.. 1 fázový.. 3 fázový.. 1 fázový.. 3 fázový.. 1 fázový.. 3 fázový.. 1 fázový.. 3 fázový.. 1 fázový.. 3 fázový.. 1 fázový.. 3 fázový.. 1 fázový.. 3 fázový.. fronius.. ig tl kostal.. piko fronius.. ig tl kostal.. piko fronius.. ig tl kostal.. piko fronius.. ig tl kostal.. piko fronius.. ig tl kostal.. piko fronius.. ig 60 hv.. kostal.. piko fronius.. ig 60 hv.. kostal.. piko fronius.. ig 60 hv.. kostal.. piko m fázový.. fronius.. ig plus

12 w FOTOVOLTAICKÉ PANELY ISOFOTON w schrack info Záruka na panel: 10 let Garance výkonu: 10 let 90% jmenovitého výkonu 20 let 83% jmenovitého výkonu 25 let 80% jmenovitého výkonu Max. zatížení: 5400 Pa Odolný proti kroupám Přetížitelnost: do 135% Strukturovanný antireflexní povrch PVM12250 w Technická data Certifikáty: CE, IEC (TÜV), IEC Einstufung Klasse A (TÜV), UL, IEC IECEE, PV-GAP Složení panelu Provedení článků Monokrystalický panel, antireflexní úprava povrchu, rozměry 156 x 156 mm Článků na panel 60 článků v serii Struktura panelu 1) krycí sklo s mikrostrukturou s vysokou průzračností 2) vrstva EVA (Etylvinylacetát) 3) ochranná vrstva Tedlar/Polyester Rám Eloxovaný hliník Zemění Ano Systém proti krádeži Ano Vývody PCB Vývodní krabice 1 x IP 65 s bypass diodou Kabel 1 m, 4 mm 2, konektor Multicontact MC4 Integrace do systému Maximální napětí systému 1000 V Přetižitelnost 135 % po dobu 2 hod Maximální mechanická zátěž panelu 5400 Pa Pracovní teplota -40 ºC až 85 ºC Mechanická odolnost Proti kroupám o průměru 25 mm z výšky 1 m, při rychlosti 23 m/s Rozměry 1667 x 994 x 45 mm Hmotnost 19 kg 12

13 w ROZMĚRY Maße in mm Rozměry Maße in mm v mm w ELEKTRICKY TESTOVANÉ HODNOTY PANELU ISF 225 MONO 9 Testovací podmínky STC (standard) Testovací podmínky NOCT (800 W/m 2, AM 1,5) Maximální výkon P max (W) Napětí naprázdno V oc (V) 36,9 33,5 Napětí při jmenovitém výkonu V mmp (V) 29,6 26,1 Proud do zkratu I sc (A) 8,3 6,7 Proud při maximálním výkonu I mpp (A) 7,62 6,2 Účinnost panelu (%) 13,6 --- Tolerance výkonu (%Pmax) ±3 ±3 9 8 S trom S (A) trom (A) w závislost i - u panelu isf 225 v závislosti na teplotě článku S trom (A) S trom (A) I-V(15ºC) I-V(25ºC) I-V(15ºC) I-V(35ºC) I-V(25ºC) I-V(25ºC) I-V(15ºC) I-V(35ºC) I-V(45ºC) I-V(35ºC) I-V(25ºC) I-V(45ºC) I-V(35ºC) I-V(55ºC) I-V(45ºC) I-V(45ºC) I-V(55ºC) Spannung(V) NOCT NOCT TEMPERATUR-KOEFFIZIENT sc VON I Teplotní TEMPERATUR-KOEFFIZIENT parametry VON I NOCT 47 C ± 2 C Teplotní koeficient pro I SC Teplotní koeficient pro V OC Teplotní koeficient pro P max -0,48 %/K TEMPERATUR-KOEFFIZIE TEMPERATUR-KOEFFIZIE OEFFIZIE sc OEFFIZIE OEFFIZIE 0,0294 %/K -0,387 %/K OEFFIZIE 0 Spannung(V) 0 2. popis výkon. (V) Články. 3 ean-kód K DISPOZICI STORE OBJ. ČÍSLO PV-MODUL ISF W. (V) monokrystal PVM12250 /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 13

14 w STŘÍDAČ Fronius IG TL w schrack info Účinnost až 97,7 % Beztransformátorový systém Sběr dat pomocí USB - Sticku PVI13010, PVI14010 Ideální pro systém od rodinného domu až po zemědělské nebo průmyslové instalace. Unikátem ve své třídě je standardizovaný monitoring systému, který pomáhá tomuto střídači zajistit maximální výnosy i v budoucnosti. Rozpoznávání osvitu nebo výpadku větve. Střídač kontinuálně porovnává proudy v jednotlivých připojených větvích mezi sebou. Tak lze včas rozeznat chyby v celém systému, což umožňuje předcházet velkým výpadkům. Vysoká účinnost díky Module Manager. Jen střídač, který pracuje v režimu maximálního výkonu (MPP), muže za každých podmínek optimálně využívat energii zachycenou panely. K tomu slouží Fronius Modul Manager se svým exaktním MPP-Trackingem. Montážní systém pro snadný servis. Díl s připojovacími svorkami a výkonový díl jsou montovány odděleně. Nejsou potřebné namáhavé manipulace. V případě údržby nebo opravy zůstává díl s připojovacími svorkami a DATCOM-Slot na místě. Tím jsou zachovány všechny nastavení a je zachována konfigurace systému. Absolutně bezprašný větrací systém. Díky promyšlenému konceptu chlazení elektronických systémů, je vyloučené přehrátí nebo znečištění. Plášť střídače je hermeticky uzavřený, jen chladící žebra elektroniky vyčnívají ven. Ty jsou dle potřeby ochlazována z vnější strany termostatem spínaným ventilátorem. Tím zůstává vnitřek chladný a nedochází k žádné výměně vzduchu mezi vnitřkem a vnějškem střídače. Výměnné modulové desky. V případě servisu nebo poruchy jednoduše certifikovaný partner vymění jednotlivé desky. To znamená nejrychlejší reakci a nejmenší ztráty způsobené výpadkem výroby. Komfortní sběr dat via USB. Pomocí běžného USB-Sticku je možné se připojit do slotu DATACOM střídače a sbírat provozní data v průběhu výroby energie. Takto získaná data je možné uložit do PC a pomocí programu Fronius Solar.access je možná archivace a vyhodnocování. Pomocí USB-Sticku lze také aktualizovat software střídače. 14

15 PVI13010, PVI14010 w TECHNICKÁ DATA Vstupní hodnoty Fronius IG TL 3.0 (OBJ. ČÍSLO: PVI13010) Fronius IG TL 4.0 (OBJ. ČÍSLO: PVI14010) Jmenovitý výkon DC 3100 W 4110 W Maximální výkon DC 3130 W 4190 W Napěťový rozsah MPP V V Maximální vstupní napětí 850 V 850 V Maximální vstupní proud 8,9 A 12,0 A Výstupní hodnoty Maximální výstupní výkon 3000 W 4000 W Maximální účinnost 97,70% 97,70% Euro účinnost 97,10% 97,30% Účinnost MPP 99,90% 99,90% Jmenovitá frekvence 230 V / 50 Hz 230 V / 50 Hz Připojení na síť jednofázové jednofázové OBECNÁ DATA Rozměry (šxvxh) 597 x 413 x 195 mm 597 x 413 x 195 mm Hmotnost 19,1 kg 19,1 kg Mpp-Tracker 1 1 Stupeň krytí IP 55 IP 55 Koncepce střídače Bez tranformátoru Bez tranformátoru Rozsah okolních teplot 0 C až + 55 C 0 C až + 55 C Bezpečnost Integrovaný DC odpínač Integrovaný DC odpínač Záruka 5 let 5 let POPIS výkon články. ean-kód K DISPOZICI STORE OBJ. ČÍSLO STŘÍDAČ Fronius IG TL W V DC PVI13010 STŘÍDAČ Fronius IG TL W V DC PVI14010 /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 15

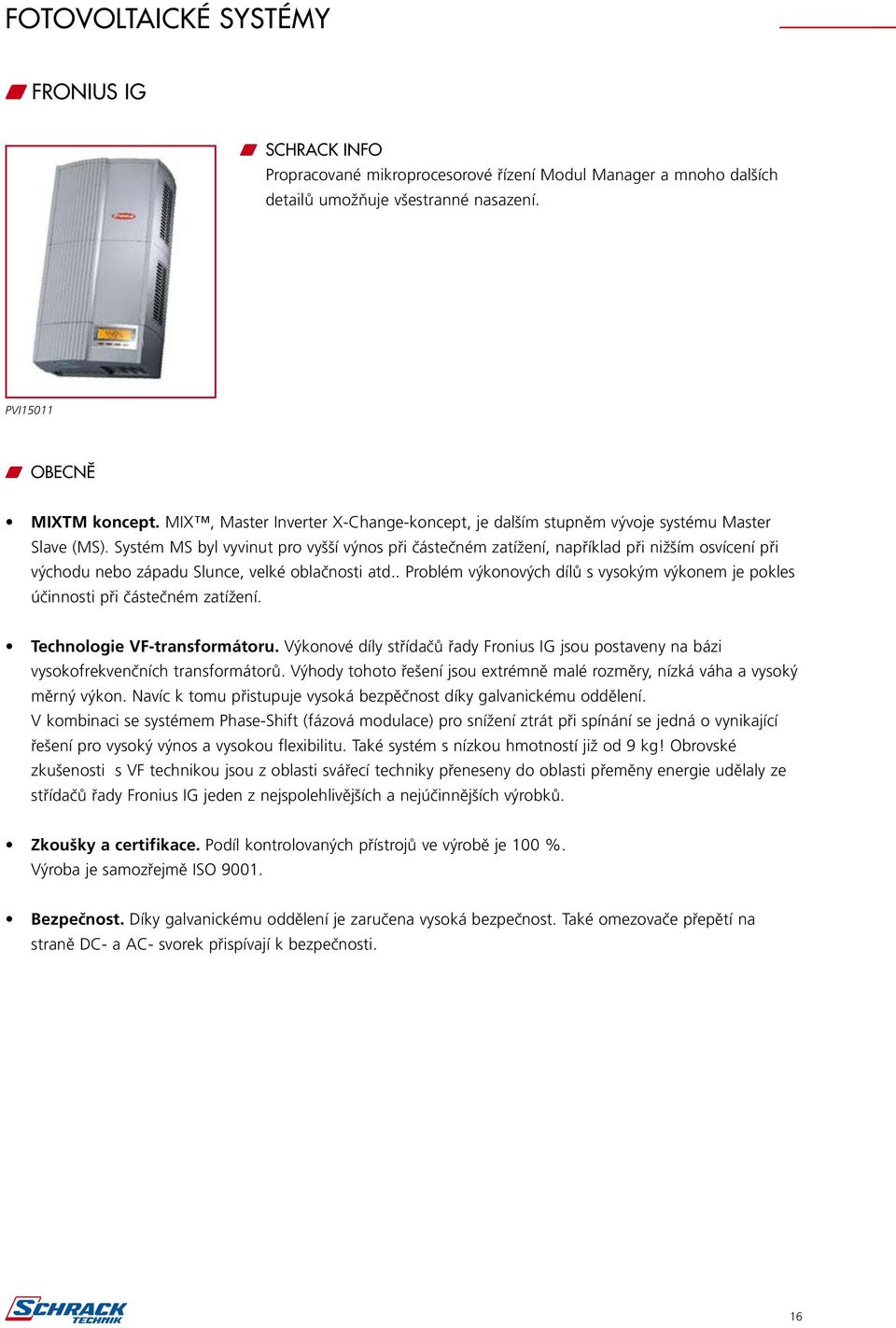

16 w Fronius IG w schrack info..propracované mikroprocesorové řízení Modul Manager a mnoho dalších detailů umožňuje všestranné nasazení. PVI15011 w OBECNĚ MIXTM koncept. MIX, Master Inverter X-Change-koncept, je dalším stupněm vývoje systému Master Slave (MS). Systém MS byl vyvinut pro vyšší výnos při částečném zatížení, například při nižším osvícení při východu nebo západu Slunce, velké oblačnosti atd.. Problém výkonových dílů s vysokým výkonem je pokles účinnosti při částečném zatížení. Technologie VF-transformátoru. Výkonové díly střídačů řady Fronius IG jsou postaveny na bázi vysokofrekvenčních transformátorů. Výhody tohoto řešení jsou extrémně malé rozměry, nízká váha a vysoký měrný výkon. Navíc k tomu přistupuje vysoká bezpěčnost díky galvanickému oddělení. V kombinaci se systémem Phase-Shift (fázová modulace) pro snížení ztrát při spínání se jedná o vynikající řešení pro vysoký výnos a vysokou flexibilitu. Také systém s nízkou hmotností již od 9 kg! Obrovské zkušenosti s VF technikou jsou z oblasti svářecí techniky přeneseny do oblasti přeměny energie udělaly ze střídačů řady Fronius IG jeden z nejspolehlivějších a nejúčinnějších výrobků. Zkoušky a certifikace. Podíl kontrolovaných přístrojů ve výrobě je 100 %. Výroba je samozřejmě ISO Bezpečnost. Díky galvanickému oddělení je zaručena vysoká bezpečnost. Také omezovače přepětí na straně DC- a AC- svorek přispívají k bezpečnosti. 16

17 Účinnost [%] Střídač bez MIX konceptu FRONIUS IG 40/60 s MIX konceptem Přínos výkonu Jmenovitý výstupní výkon P AC [%] w TECHNICKÁ DATA Vstupní hodnoty Jmenovitý výkon DC Maximální výkon DC Napěťový rozsah MPP Maximální vstupní napětí Maximální vstupní proud Fronius IG 60 HV (OBJ. ČÍSLO: PVI15011) 4950 W 5380 W V 530 V 35,8 A VÝSTUPNÍ HODNOTY Maximální výstupní výkon 5000 W Maximální účinnost 94,30% Euro účinnost 93,50% Účinnost MPP 99,90% Jmenovitá frekvence Připojení na síť 230 V / 50 Hz jednofázové OBECNÁ DATA Rozměry (šxvxh) Hmotnost 610 x 344 x 220 mm 16 kg Mpp-Tracker 1 Stupeň krytí IP 21 Koncepce střídače VF transformátor Rozsah okolních teplot od -20 C až + 50 C Bezpečnost Záruka Integrovaný DC odpínač 5 let. popis. výkon VSTUPNÍ NAPĚTÍ. ean-kód K DISPOZICI STORE OBJ. ČÍSLO Fronius IG 60 HV 5000 W V DC PVI15011 /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 17

18 w Střídače Fronius IG Plus w schrack info Maximální výnos Všestranné nasazení Vysoká spolehlivost Třífázový výstup PVI11030 w OBECNĚ 3 maxima účinnosti. Větší přínos v každém výkonovém stupni: toto zajišťuje automatické přepínání transformátoru. Tím je dosaženo ne jednoho ale tří špiček účinnosti. Výsledek: rovnoměrnější rozložení účinnosti v širokém rozsahu vstupních napětí. MIXTM koncept. Díky chytré kombinaci více výkonových stupňů je dosaženo maximum i v podmínkách snížených výkonů, např. při částečném zatažení oblohy. Proto se výkonové stupně podílejí na výrobě střídavě a v závislosti na provozních hodinách. Delší životnost. MIXTM- koncept zvyšuje podstatně životnost střídače. Více výkonových stupňů se střídá při výrobě. Také nový koncept chlazení se podílí na tom, že čisté a řádně chlazené díly pracují déle. Samozřejmostí u nové generace střídačů také požití vysocekvalitních součástek. Integrovaný svorkovnicový box s jištěním. Řada Fronius IG Plus je standardně vybaven svorkovnicemi s jištěním jednotlivých větví. To usnadňuje a zjednodušuje instalaci a vede k úsporám. Na jeden box je možné připojit až šest větví. Při defektu se okamžitě objeví hlášení na displeji. Power-Steck-Systém. Díl s připojovacími svorkami a výkonový díl jsou montovány odděleně. Jednoduché a bezpečné. Nejprve se připojovací díl namontuje na stěnu a pak se jednoduše přidá výkonový díl. Power Stecker propojí oba díly v jeden pevný celek. V případě údržby nebo opravy zůstává díl s připojovacími svorkami a DATCOM-Slot na místě. Tím jsou zachovány všechny nastavení a je zachována konfigurace systému. 18

19 FRONIUS IG PLUS s přepínáním odboček trafa Účinnost Střídač bez přepínání odboček Střídač bez trafa Vstupní napětí w TECHNICKÁ DATA Vstupní hodnoty Jmenovitý výkon DC Maximální výkon DC Napěťový rozsah MPP Maximální vstupní napětí Maximální vstupní proud Fronius IG Plus 120 (OBJ. ČÍSLO: PVI11030) W W V 600 V 45,8 A VÝSTUPNÍ HODNOTY Maximální výstupní výkon W Maximální účinnost 96,00% Euro účinnost 95,50% Účinnost MPP 99,90% Jmenovitá frekvence 400 V / 50 Hz Připojení na síť třífázové OBECNÁ DATA Rozměry (šxvxh) 1221 x 434 x 244 mm Hmotnost 49 kg Mpp-Tracker 1 Stupeň krytí IP 44 Koncepce střídače VF transformátor Rozsah okolních teplot od -20 C až + 55 C Bezpečnost Integrovaný DC odpínač Záruka 5 let. popis. výkon VSTUPNÍ NAPĚTÍ. ean-kód K DISPOZICI STORE OBJ, ČÍSLO STŘÍDAČ Fronius IG Plus W V DC PVI11030 /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 19

20 w Střídače KOSTAL PIKO w schrack info Snadná instalace Jednoduché přizpůsobení parametrů pro různé země Rozsáhlé možnosti komunikace Třífázový výstup od 4 kw PVI34000, PVI35000, PVI38000 w OBECNĚ Spolehlivé střídače s beztransformátorovou technologií a multistringovým vstupem mají pokryjí velký rozsah výkonů. Dodávají se s integrovaným DC-odpojovačem a solární panely jsou připojeny přímo pomocí konektorů MC4. Výkony: Dva nebo tři MPP trackery mohou pracovat v paralelním chodu a střídač využívá optimálně energii z panelů Třífázový výstup zabraňuje vzniku nesymetrie síťového napětí Integrovaný elektronický DC odpojovač Další přednosti: Různé výstupní výkony umožňují flexibilní konfiguraci zařízení. Široký rozsah vstupního napětí umožnuje množství konfigurací připojených panelů Nezávislé MPP-trackery pro každý vstup, umožňují kombinaci solárních modulů v různých konfiguracích (směrování, náklon, počet nebo typ). Pro sběr a vyhodnocování provozních hodnot je ve střídači integrován Webserver. 20

21 DIP přepínač nastavení regionu DC1 DC2 DC1 DC2 Plombovací krytka L1 L2 L3 N PE Plomba OFF Připojení sítě 2 nebo 3 stringy Externí DC odpínač (jen bez DCS) Elektronický DC odpínač (DCS) Jistič Elektroměr w TECHNICKÁ DATA VSTUPNÍ HODNOTY Kostal Piko 4.2 DCS (OBJEDNACÍ ČÍSLO: PVI34000) Kostal Piko 5.5 DCS (OBJEDNACÍ ČÍSLO: PVI35000) Kostal Piko 8.3 DCS (OBJEDNACÍ ČÍSLO: PVI38000) Jmenovitý výkon DC 4000 W 5500 W 8300 W Maximální výkon DC 4400 W 5800 W 8700 W Napěťový rozsah MPP V V V Maximální vstupní napětí 950 V 950 V 950 V Maximální vstupní proud 9 A 9 A 12,5 A VÝSTUPNÍ HODNOTY Maximální výstupní výkon 4200 W 5000 W 8300 W Maximální účinnost 97,70% 97,70% 96% Euro účinnost 97,0% 97,0% 95,3% Maximální výstupní proud na fázi 6,1 A 8 A 12 A Jmenovitá frekvence 230 V / 400 V, 50 Hz 230 V / 400 V, 50 Hz 230 V / 400 V, 50 Hz Připojení na síť třífázové třífázové třífázové OBECNÁ DATA Rozměry (šxvxh) 420 x 350 x 211 mm 420 x 350 x 211 mm 520 x 230 x 450 mm Hmotnost 20,5 kg 20,5 kg 33 kg Mpp-Tracker Stupeň krytí IP 55 IP 55 IP 55 Koncepce střídače Bez tranformátoru Bez tranformátoru Bez tranformátoru Rozsah okolních teplot -20 C až + 60 C -20 C až + 60 C -20 C až + 60 C Bezpečnost Integrovaný DC odpínač Integrovaný DC odpínač Integrovaný DC odpínač Záruka 5 let 5 let 5 let. popis. výkon VSTUPNÍ NAPĚTÍ. ean-kód K DISPOZICI STORE OBJ. ČÍSLO Střídač Kostal Piko 4.2 DCS 4200 W V DC PVI34000 Střídač Kostal Piko 5.5 DCS 5000 W V DC PVI35000 Střídač Kostal Piko 8.3 DCS 8300 W V DC PVI38000 /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 21

22 w Montážní systém Střešní krytina Stupeň zatížení sněhem Zóna II - IV 1) Tašky Zóna IV - VI 1) Zóna II - IV 1) Vlnitý eternit Zóna IV - VI 1) Zóna II - IV 1) Trapézový plech Zóna IV - VI 1) Zóna II - IV 1) Falcový plech Zóna IV - VI 1) Zóna II - IV 1) Tašky Bobrovky Zóna IV - VI 1) 1) viz. tabulka zátěže sněhem (str ) 22

23 w Volba montážního systému Držáky Nosné profily Tecto Sun II (PVF11010) Tecto Sun Lišta (PVF13010/PVF13020) Tecto Sun Plus II (PVF11110) Tecto Sun Plus Lišta (PVF13030) Šrouby pro vlnitý eternit (PVF11020) Šrouby pro vlnitý eternit (PVF11020) Tecto Sun Lišta (PVF13010/PVF13020) Tecto Sun Plus Lišta (PVF13030) Set pro trapézový plech (PVF11030) Set pro trapézový plech (PVF11030) Tecto Sun Lišta (PVF13010/PVF13020) Tecto Sun Plus Lišta (PVF13030) Set pro falcový plech (PVF11040) Set pro falcový plech (PVF11040) Tecto Sun Lišta (PVF13010/PVF13020) Tecto Sun Plus Lišta (PVF13030) Háky pro Bobrovky (PVF11050) Háky pro Bobrovky (PVF11050) Tecto Sun Lišta (PVF13010/PVF13020) Tecto Sun Plus Lišta (PVF13030) 23

24 w Montážní systém w schrack info Není nutné předvrtávání, šrouby SPAX-S se šroubují přímo do dřeva Všechny komponenty montážního systému se montují pomocí standardního nářadí. Jsou použity jen tři druhy šroubů. Práci se systémem Tecto-Sun si snadno osvojíte. Malý počet dílů systému se nechá smontovat jen několika úkony. Volně ležící vodiče mohou zavinit stojící vodu v nosných profilech. Tomu zabrání uložení vodičů pomocí příchytek Tecto-Sun. Dvojitá bezpečnost pro Vaši: Tecto-Sun je certifikováno od TÜV a LGA. Systém byl jako první na světě typově certifikovaný u LGA. Veškeré komponenty byly nezávislými statiky testovány na odolnost proti větru. A k tomu je přidán certifikát TÜV w SETY Set střešních úchytů Tecto Sun II (PVF11010) 1x střešní hák Tecto Sun II 1x šroub se T hlavou M10 1x samojistící matice M10 2x vrut SPAX 8 x 80 I-Stern Set střešních úchytů Tecto Sun Plus II (PVF11110) 1x střešní hák Tecto Sun Plus II 1x šroub se T hlavou M10 1x samojistící matice M10 2x vrut SPAX 8 x 80 Set střešních úchytů pro vlnitý eternit (PVF11020) 1x vrut M10 x 180 1x profil L pro vlnitý eternit 4x samojistící matice M10 1x těsnící kroužek EPDM 1x podložka 10,5 x 30 x 2,5 1x šroub se T hlavou M10 Set střešních úchytů pro trapézový plech (PVF11030) 1x střešní hák pro trapézový plech včetně 4 samořezných šroubů (s nebo bez těsnícího kroužku) 2x šroub se T hlavou M10 2x samojistící matice M10 Set střešních úchytů pro Bobrovky (PVF11050) 1x vlnovka pozinkovaná 1x hák pro Bobrovku 1x šroub se zapuštěnou hlavou 6 x 60 1x šroub se zapuštěnou hlavou 6 x 40 1x samojistící matice M10 1x šroub se T hlavou M10 Set střešních úchytů pro falcový plech (PVF11040) 1x úchyt pro falcový plech 1x šroub M6 x 25 1x matice M6 Set šroubů se širokou hlavou (PVF11060) 1x samojistící matice M10 1x šroub se T hlavou M10 Set úhelníků (PVF120 ) 1x úhelník 2x samojistící matice 2x šroub s válcovou hlavou M8 x 16 1x šroub se T hlavou M10 1x samojistící matice M10 Set spojky lišt (PVF13040) 1x spojka 3x svorník M8 x 25 Set spojky lišt (PVF13050) 1x úhelník 1x šroub s válcovou hlavou M8 x 16 1x samojistící matice Set uchytů panelů (PVF14020) 1x úchyt panelu 1x šroub s válcovou hlavou M8 1x samojistící matice Set zakončení lišty (PVF15020) 1x koncovka lišty 1x šroub s válcovou hlavou M8 1x samojistící matice 24

25 w Střešní háky / podpěry PVF11010 PVF11020 PVF11040 PVF popis.. typ.střechy. ean-kód K DISPOZICI store OBJ. ČÍSLO Sada střešních háků Tecto Sun.ii.. tašky PVF11010 Sada střešních háků Tecto Sun Plusii.. tašky pvf11110 Šrouby pro vlnitý eternit.. vlnitý eternit PVF11020 Sada střešních háků pro trapézový plech Trapézový plech pvf11030 Sada střešních háků pro falcový plech Falcový plech pvf11040 Sada střešních háků pro Bobrovky.. bobrovky pvf11050 Set šroubů s T hlavou PVF11060 Podpěra malá 20.. plochá střecha pvf12010 Podpěra velká 20.. plochá střecha pvf12020 Podpěra malá 30.. plochá střecha pvf12030 Podpěra velká 30.. plochá střecha pvf12040 w Lišty / spojky PVF13030 PVF13040 PVF15010 PVF popis.. rozměr. ean-kód K DISPOZICI store OBJ. ČÍSLO Tecto Sun lišta. 3 m PVF13010 Tecto Sun lišta. 4 m PVF13020 Tecto Sun Plus lišta. 6 m pvf13030 Spojka lišt PVF13040 Spojka lišt křížová PVF13050 Příchytka panelu mm pvf14010 Příchytka panelu mm PVF14020 Příchytka panelu mm pvf14030 Zakončovací spojka. 35 mm pvf15010 Zakončovací spojka. 46 mm PVF15020 Zakončovací spojka. 50 mm pvf15030 Krytka PVF16010 Kabelová příchytka PVF16020 /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 25

26 w PROPOJOVACÍ KRABICE PRO DC ČÁST SE SVODIČI PŘEPĚTÍ: w schrack info Schrack propojovací krabice jsou osazeny svorkami, svodiči a konektory a propojeny vodiči. Slouží pro rychlou montáž a připojení stejnosměrných kabelů od panelů a od střídače. PVP20000 w obecně Propojovací krabice jsou dostupné ve dvou provedeních: Schrack svodičový box se svodiči Photec BC 1000 pro 4 stringy Schrack svodičový box se svodiči Photec C 1000 pro 4 stringy Schrack svodičový box se svodiči Photec BC 1000 pro 3 stringy s DC odpínačem 32 A při 600 V/13 A při 1000 V Schrack svodičový box se svodiči Photec C 1000 pro 3 stringy s DC odpínačem 32 A při 600 V/13 A při 1000 V Obě varianty jsou připraveny pro připojení dvou až čtyř větví od panelů a osazeny konektory MC4 pro jednoduché připojení bez možnosti náhodné záměny polarity. 26

27 w způsob montáže w TECHNICKÁ DATA PVP PVP PVP PVP Max. počet vstupních stringů 4 x (+/-) 4 x (+/-) 3 x (+/-) 3 x (+/-) Počet výstupních stringů 1 (+/-) 1 (+/-) 1 (+/-) 1 (+/-) Konektory MC4 MC4 MC4 MC4 Typ svodiče BC (TI+TII) C (TII) BC (TI+TII) C (TII) Maximální pracovní napětí 1000 V DC 1000V DC (2x550 V DC ) 1000 V DC 1000V DC (2x550V DC ) Bleskový impulzní proud 10/350 (I imp ) 12,5 ka - 12,5 ka - Maximální impulzní svodový proud 8/20 (I max ) 20 ka / Pól 20 ka / Pól 20 ka / Pól 20 ka / Pól DC odpínač ne ne ano ano Jmenovité napětí V DC /600 V DC Jmenovitý proud A DC /32 A DC Počet pólů Spínání - - zap. - vyp. Svorky Skříň Rozměry (bez konektorů MC) Materiál Barva 5 x 10 mm 2 / pól, propojené 5 x 10 mm 2 / pól, propojené 4 x 10 mm² propojené 4 x 10 mm² propojené 300 x 200 x 132 mm Spodní díl polykarbonát vyztužený skelnými vlákny / kryt polykarbonát RAL7035/kryt průhledný. popis. u c. třída. ean-kód K DISPOZICI STORE OBJ. ČÍSLO Box 4 stringy 1000 V DC. ti.+ TII (B + C) PVP10000 Box 4 stringy 1000 V DC. tii.(c) PVP15000 Box 3 stringy + DC-odpojovač 1000 V DC. ti.+ TII (B + C) PVP20000 Box 3 stringy + DC-odpojovač 1000 V DC. tii.(c) PVP25000 /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 27

28 w SVODIČE PŘEPĚTÍ PRO FOTOVOLTAICKÁ ZAŘÍZENÍ w w SCHRACK-INFO Serie svodičů přepětí SCHRACK-PHOTEC B + C byla specielně vyvinuta pro ochranu fotovoltaických zařízení před přímým nebo nepřímým úderem blesku a před přepětím. Pro kvalitní připojení vodičů je možné použít dvě svorky na každý pól. Kombinace ochrany před bleskovým proudem a přepětím umožňuje zapojení bez dalších svodičů na cestě mezi panely a střídači. IS w technická data PHOTEC BC 1000/12,5 PHOTEC BC 1000/12,5+H PHOTEC BC 550/12,5 PHOTEC BC 550/12,5+H Normy: Třída I + II (B + C) IEC /ČSN EN Maximální trvalé pracovní napětí Uc 1000 VDC 1000 VDC 550VDC 550VDC Bleskový impulsní proud (10/350) Iimp 12,5 ka 12,5 ka 12,5 ka 12,5 ka Max. impulsní svodový proud (8/20)Imax 40 ka 40 ka 40 ka 40 ka Jmenovitý rázový svodový proud (8/20) In 20 ka 20 ka 20 ka 20 ka Ochranná úroveň Up (při In) <2,4kV <2,4kV <1,7kV <1,7kV Maximální předjištění 250 AgL Teplotní rozsah -40 C C Průřezy připojovacích vodičů 35mm²(pevný) 25mm²(jemně slaněný) Stupeň krytí IP20 Šířka 4TE Pomocný kontakt --- Ano --- Ano Rozměry s pomocným kontaktem (šxvxh) VAC/0,5A; 125VAC/3A VAC/0,5A; 125VAC/3A Hmotnost (g) --- max. 1,5mm² --- max. 1,5mm² Hmotnost s pomocným kontaktem (g) --- 0,25Nm --- 0,25Nm w Vnitřní schéma / Příklad zapojení: w kontakty ČERVENÁ Pro svodič s pomocným kontaktem končí obj. číslo 1. výměna.popis... te. třída svodiče pracovní napětí.. objednací ČÍSLO PHOTEC BC 1000/12, ti.+ TII (B + C) 1000 V DC.. IS PHOTEC BC 1000/12,5 +.h.. 4. ti.+ TII (B + C) 1000 V DC... is PHOTEC BC 550/12, ti.+ TII (B + C) 550 V DC IS PHOTEC BC 550/12,5 +.h.. 4. ti.+ TII (B + C) 550 V DC... is /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 28

29 w SVODIČE PŘEPĚTÍ PRO FOTOVOLTAICKÁ ZAŘÍZENÍ: W SCHRACK-INFO Svodiče přepětí SCHRACK-PHOTEC byly specialně vyvinuty pro ochranu fotovoltaických zařízení před účinky přepětí vzniklého při nepřímém uderu blesku. Výhodou je možnost rychlé náhrady poškozeného modulu. Výměnu modulu je třeba provádět u svodičů bez zatížení. Při měření izolačního stavu je nutné svodiče odpojit od instalace. IS w technická data PHOTEC C 1000 PHOTEC C 550 Třída svodiče TII (C) TII (C) Max. trvalé pracovní napětí U c ) 1000 VDC 550 VDC Ochranná úroveň (U p ) < 2,0kV (In) < 2,6kV (In) Jmen.rázový svod. proud(i n ) 20kA (8/20) Max. svodový. proud (I max ) 40kA (8/20) Max. předjištění 125A gl/gg Rozměry 90 x 35 x 76 mm 90 x 70 x 76 mm Reakční čas < 25ns Rozsah pracovních teplot -40 C C Stupeň krytí IP20 Montáž 35mm DIN lišta IP20 w Vnitřní schéma / Příklad zapojení: 1000VDC w Kontakty 550VDC ČERVENÁ výměna Pro svodič s pomocným kontaktem končí obj. číslo 1..popis.. te.. třída svodiče Pracovní napětí. k.dispozici OBJEDNACÍ ČÍSLO PHOTEC C 1000/ tii.(c) 1000 V DC IS PHOTEC C 1000/20 + H 3 -. tii.(c) 1000 V DC is PHOTEC C 550/ tii.(c) 550 V DC IS PHOTEC C 550/20 + H 2 -. tii.(c) 550 V DC is /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 29

30 w Kabely pro fotovoltaiku w schrack info Měděná licna, jednožilové provedení s dvěmi izolacemi. Robustní, flexibilní konstrukce spoří místo, zajišťuje stejné elektrické a mechanické vlastnosti po dobu životnosti fotovoltaického zařízení. Izolace je z chemicky zasíťovaného Compoundu a snáší vysoké mechanické zatížení, vysoké teploty, je pružná při nízkých teplotách, je odolná plameni, bezhalogenová a odpovídá směrnici RoHS. Díky kvalitě a zkouškám je kabel vhodný pro celosvětové nasazení. w Obecně Kompaktní, flexibilní jednožilový kabel, určený speciálně pro propojení fotovoltaických zařízení Mechanicky vysoce zatížitelný, odolný proti otěru, vodě, oleji a chemikáliím Vysoká odolnost teplotám a vlivům počasí zajišťují vysokou životnost kabelů i při malých průřezech (vysoká odolnost UV, ozonu a hydrolýze. Malá teplotní smrštitelnost zajišťuje těsnost spojů (konektory, průchodky) w Skladba kabelu 1 Vodič: pocínovaná měděná licna podle EN60228, třída 5 2 Izolace: Radox Plášť: Radox

31 Ø w TECHNICKÁ DATA Typ Radox Solar 4,0 mm 2 Radox Solar 6,0 mm 2 Balení Karton/nevratný buben Nevratný buben Průřez 4,0 mm 2 6,0 mm 2 Průměr jádra 2,54 mm 3,3 mm Průměr kabelu 5,8 mm 6,9 mm Licna 56xØ 0,3 81xØ 0,3 Hmotnost 6,6 kg / 100 m 9,2 kg / 100 m Měrný odpor +20º 5,09 Ω/km 3,39 Ω/km Zkoušky TÜV, UL TÜV, UL Barva červená, modrá, černá červená, modrá, černá Jmenovité napětí vodiče proti zemi 600 V AC 600 V AC Jmenovité napětí vodič/vodič 1000 V AC 1000 V AC Maximální napětí vodiče proti zemi 660 V AC 660 V AC Maximální napětí vodič/vodič 1100 V AC 1100 V AC Maximální napětí vodiče proti zemi 1000 V DC 1000 V DC Maximální napětí vodič/vodič 1650 V DC 1650 V DC Zkušební napětí AC 3,5 kv 3,5 kv Zkušební napětí DC 8,4 kv 8,4 kv Minimální teplota okolí 40 C 40 C Maximální teplota okolí +85 C +85 C Maximální teplota vodiče +110 C +110 C Minimální poloměr ohybu D < 8 mm 4 x Kabel Ø D 8 mm 6x Kabel Ø D < 8 mm 4 x Kabel Ø D 8 mm 6x Kabel Ø Zkratová odolnost do +280 C +280 C PVW11001 PVW11002 PVW11003 POPIS průřez barva délka. ean. k.dispozici STORE OBJ. ČÍSLO Kabel 4² 4 mm² červená PVW11001 Kabel 4² 4 mm² červená PVW15001 Kabel 4² 4 mm² modrá PVW11002 Kabel 4² 4 mm² modrá PVW15002 Kabel 4² 4 mm² černá PVW11003 Kabel 4² 4 mm² černá PVW15003 Kabel 6² 6 mm² červená pvw14001 Kabel 6² 6 mm² modrá pvw14002 Kabel 6² 6 mm² červená pvw14003 /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 31

32 w Konektory pro fotovoltaiku Propojení od panelů až po střídač Připojovací krabice panelu Vodiče Kabelové spojky Vestavné konektory Střídač 32

33 w TECHNICKÁ DATA Jmenovitý proud 17 A (1,5 mm²) 22 A (2,5 mm²; 14 AWG) 30 A (4 mm², 6 mm²; 12 AWG) Jmenovité napětí 1000 V (IEC / CEI) 600 V (UL) Zkušební napětí 6 kv (50 Hz, 1 min.) Kategorie přepětí./stupeň znečištění CATIII/2 Odpor spoje 0,5 mω Materiál kontaktů pocínovaná měď Izolace PC/PA Systém MC lamely Způsob montáže Snap-in Stupeň krytí zapojeno IP 67 Stupeň krytí rozpojeno IP 2X Třída II Třída hořlavosti DIN V VDE Teplota okolí -40 C C (IEC/CEI) -40 C C (UL) Mezní teplota 105 C (IEC/CEI) Krimpovací kleště pro kontakty MC4 Určeny pro krimplování vodičů o průřezu 2,5 4 6 mm² PVA15000 POPIS PRŮŘEZ Ø MNOŽSTVÍ. ean-kód K DISPOZICI STORE OBJ. ČÍSLO Konektor vidlice 4-6 mm² PVA11000 Konektor zásuvka 4-6 mm² PVA12000 Vestavná vidlice 4-6 mm² PVA13000 Vestavná zásuvka 4-6 mm² pva12100 Odbočovací vidlice 4-6 mm² pva13000 Odbočovací zásuvka 4-6 mm² pva13100 Krytka pva14000 Krytka pva14100 Krimpovací kleště 4-6 mm² cssolmc4kl /Modrý: skladem v rakouské centrále. Zboží je k dispozici do 5-ti pracovních dnů. Bílý: skladem v pražské centrále. Zboží je zasíláno do druhého pracovního dne. Skladem k vyzvednutí na pobočkách Schrack Česká Republika / Schrack Store 33

34 w Vliv větru Vítr způsobuje na překážkách obecně přetlak a podtlak. Na návětrné straně vzniká tlaková síla, na závětrné straně podtlaková síla a to hlavně na hranách a rozích zařízení. Tlaková a podtlaková síla působí na fotovoltaickém zařízení současně. Tyto síly jsou závislé na tvaru a náklonu panelů. w Vliv sněhové pokrývky Zatížení od sněhové pokrývky a větru jsou závislá na umístění zařízení v různých oblastech. Sněhová zátěž je rozdělena v České republice do osmi oblastí. 34

35 w doporučené rozestupy podpěr systému Tecto Sun II & Tecto Sun Plus II Rozestupy držáků pro lišty na šikmé střeše (m) Sklon střechy Výška panelu Tlak větru Q Tecto Sun II: Sněhová zátěž S K (kn/m²) Tecto Sun Plus II: Sněhová zátěž S K (kn/m²) Stupňů m kn/m² 0,65 0,85 1,00 1,75 0,65 0,85 1,00 1,75 0,5 1,53 1,53 1,45 1,18 2,20 2,20 2,20 1,50 0,8 1,53 1,48 1,41 1,16 2,20 2,20 2,20 1,50 1,2 0,95 1,53 1,45 1,39 1,15 2,20 2,20 2,20 1,50 1,15 1,53 1,43 1,36 1,13 2,20 2,20 2,20 1,50 0,5 1,46 1,33 1,26 1,03 2,20 2,00 1,80 1,15 0,8 1,40 1,29 1,23 1,01 2,20 2,00 1,80 1,15 1,6 0,95 1,38 1,28 1,21 1,00 2,20 2,00 1,80 1,15 1,15 1,35 1,25 1,19 0,99 2,20 2,06 1,80 1,15 do 30 0,5 1,37 1,26 1,19 0,97 2,20 1,85 1,60 1,00 0,8 1,33 1,23 1,16 0,95 2,18 1,85 1,60 1,00 1,8 0,95 1,30 1,20 1,14 0,94 2,14 1,85 1,60 1,00 1,15 1,27 1,18 1,13 0,93 1,90 1,75 1,60 1,00 0,5 1,34 1,23 1,16 0,94 2,15 1,75 1,55 0,95 0,8 1,29 1,20 1,13 0,93 2,12 1,75 1,55 0,95 1,9 0,95 1,26 1,17 1,11 0,92 2,00 1,75 1,55 0,95 1,15 1,24 1,15 1,09 0,91 1,80 1,65 1,55 0,95 0,5 1,53 1,53 1,53 1,43 2,10 2,10 2,10 1,80 0,8 1,53 1,53 1,53 1,39 2,10 2,10 2,10 1,80 1,2 0,95 1,53 1,53 1,53 1,37 2,10 2,10 2,10 1,80 1,15 1,53 1,53 1,53 1,35 2,10 2,10 2,10 1,80 0,5 1,53 1,53 1,49 1,25 2,10 2,10 2,10 1,35 0,8 1,53 1,50 1,43 1,21 2,10 2,10 2,10 1,35 1,6 0,95 1,50 1,46 1,41 1,20 2,10 2,10 2,10 1,35 1,15 1,42 1,39 1,38 1,18 1,75 1,75 2,10 1,35 do 40 0,5 1,53 1,46 1,41 1,18 2,10 2,00 1,85 1,25 0,8 1,48 1,41 1,36 1,15 2,10 2,00 1,85 1,25 1,8 0,95 1,42 1,38 1,33 1,14 1,90 1,90 1,85 1,25 1,15 1,34 1,31 1,30 1,12 1,60 1,60 1,85 1,25 0,5 1,52 1,43 1,37 1,14 2,10 1,95 1,75 1,15 0,8 1,44 1,37 1,32 1,11 2,10 1,95 1,75 1,15 1,9 0,95 1,37 1,33 1,29 1,09 1,75 1,70 1,75 1,15 1,15 1,30 1,27 1,26 1,08 1,50 1,45 1,75 1,15 0,5 1,53 1,53 1,53 1,53 2,00 2,00 2,00 2,00 0,8 1,53 1,53 1,53 1,53 2,00 2,00 2,00 2,00 1,2 0,95 1,53 1,53 1,53 1,53 2,00 2,00 2,00 2,00 1,15 1,53 1,53 1,53 1,53 2,00 2,00 2,00 2,00 0,5 1,53 1,53 1,53 1,53 2,00 2,00 2,00 2,00 0,8 1,53 1,53 1,53 1,53 2,00 2,00 2,00 2,00 1,6 0,95 1,53 1,53 1,53 1,48 2,00 2,00 2,00 2,00 1,15 1,50 1,49 1,47 1,41 2,00 2,00 2,00 2,00 do 50 0,5 1,53 1,53 1,53 1,52 2,00 2,00 2,00 1,80 0,8 1,53 1,53 1,53 1,46 2,00 2,00 2,00 1,80 1,8 0,95 1,50 1,48 1,46 1,40 2,00 2,00 2,00 1,80 1,15 1,41 1,39 1,38 1,33 1,80 1,80 1,80 1,80 0,5 1,53 1,53 1,53 1,50 2,00 2,00 2,00 1,65 0,8 1,53 1,51 1,50 1,42 2,00 2,00 2,00 1,65 1,9 0,95 1,46 1,43 1,42 1,36 2,00 2,00 2,00 1,65 1,15 1,38 1,36 1,35 1,30 1,70 1,70 1,70 1,65 35

36 w POJISTKOVÉ ODPOJOVAČE PCF 10 PV w TECHNICKÁ DATA Jmenovité napětí 1000 V DC Jmenovitý proud max. 20 A Připojovací průřez laněný/pevný vodič 0,5 mm 2-10 mm 2 / AWG Šířka pouzdra 1 / 2 TE 17,5 mm / 35 mm Montáž na DIN lištu (EN 50022) Kategorie užit DC-20B Pro pojistky typu velikost 10 x 38 Ztrátový výkon pojistky max. 3 W Odpovídá standardu IEC , IEC popis objednací ČÍSLO Pojistkový odpojovač pcf 10 pv / 1f.... is Pojistkový odpojovač PCF 10 PV / 2f.... is w VÁLCOVÉ POJISTKY 10 x 38, CHARTERISTIKA gr Optimální ochrana fotovoltaických zařízení Nízké hodnoty I 2 t a omezených proudů Malé rozměry a nízké ztráty w TECHNICKÁ DATA Jmenovité napětí max V DC Jmenovitá vypínací schopnost 30 ka Časová konstanta (L/R) 2 ms Charakteristika gr (jištění polovodičů před přetížením a zkratem) Odpovídá standardu IEC popis objednací ČÍSLO Pojistka válcová 10 x 38, 4A, gr, 900 V Dc..... isv10904 Pojistka válcová 10 x 38, 6A, gr, 900 V Dc..... isv10906 Pojistka válcová 10 x 38, 8A, gr, 900 V Dc..... isv10908 Pojistka válcová 10 x 38, 10A, gr, 900 V Dc..... isv10910 Pojistka válcová 10 x 38, 12A, gr, 900 V Dc..... isv10912 Pojistka válcová 10 x 38, 16A, gr, 900 V Dc..... isv10916 Pojistka válcová 10 x 38, 20A, gr, 900 V Dc..... isv

37 w jističe pro stejnosměrné aplikace do 500 V DC Příklad zapojení při 250 V, 1pólové Příklad zapojení při 500 V, 2pólové +250V / L+ 0V / L- +500V / L+ 0V / L- 0V / L- +250V / L+ 0V / L- +500V / L+ w jednopólové, charkteristika C jmenovitý proud rozměry balení typ.. hmotnost.. obj..číslo 2A 17,5 x 80 x 75,1 1. c.2/1-dc.. 0,12.. bm A 17,5 x 80 x 75,1 1. c.6/1-dc.. 0,12.. bm A 17,5 x 80 x 75,1 1. c.10/1-dc.. 0,12.. bm A 17,5 x 80 x 75,1 1. c.13/1-dc.. 0,12.. bm A 17,5 x 80 x 75,1 1. c.16/1-dc.. 0,12.. bm A 17,5 x 80 x 75,1 1. c.20/1-dc.. 0,12.. bm A 17,5 x 80 x 75,1 1. c.25/1-dc.. 0,12.. bm A 17,5 x 80 x 75,1 1. c.32/1-dc.. 0,12.. bm A 17,5 x 80 x 75,1 1. c.40/1-dc.. 0,12.. bm A 17,5 x 80 x 75,1 1. c.50/1-dc.. 0,12.. bm w dvoupólové, charkteristika C jmenovitý proud rozměry balení typ.. hmotnost.. obj..číslo 2A 35 x 80 x 75,1 1. c.2/2-dc.. 0,24.. bm A 35 x 80 x 75,1 1. c.6/2-dc.. 0,24.. bm A 35 x 80 x 75,1 1. c.10/2-dc.. 0,24.. bm A 35 x 80 x 75,1 1. c.13/2-dc.. 0,24.. bm A 35 x 80 x 75,1 1. c.16/2-dc.. 0,24.. bm A 35 x 80 x 75,1 1. c.20/2-dc.. 0,24.. bm A 35 x 80 x 75,1 1. c.25/2-dc.. 0,24.. bm A 35 x 80 x 75,1 1. c.32/2-dc.. 0,24.. bm A 35 x 80 x 75,1 1. c.40/2-dc.. 0,24.. bm A 35 x 80 x 75,1 1. c.50/2-dc.. 0,24.. bm

38 w MONITOROVACÍ RELÉ ASYMETRIE A NAPĚTÍ w TECHNICKÁ DATA Jmenovité napětí napájecí/hlídací Způsob hlídání napětí Rozsah hlídaných napětí (min./max.) Hystereze napětí Asymetrie Časové zpoždění Šíka pouzdra 1TE Výstupní relé 3x400 VAC / 230 V 50 Hz okénkový komparátor VAC / VAC 5 % (pevně nastavená) 5 20 % nebo vypnuto 1 10 s nebo vypnuto 17,5 mm 1P/8 A.popis objednací ČÍSLO Napěťové a asymetrické hlídací relé..... csmrg3p w MONITOROVACÍ FREKVENČNÍ RELÉ w TECHNICKÁ DATA Jmenovité napětí napájecí Rozsah hlídaného kmitočtu Hystereze napětí Měřící cyklus Časové zpoždění přepnutí relé Časové zpoždění zpětného přepnutí Šíka pouzdra 1TE Výstupní relé 230 V 50 Hz +/- 2 Hz (0 = vypnuto) 0,2 Hz (pevně nastavená) 200 ms 0,1 10 s 0,1 10 s 17,5 mm 1P/8 A.popis objednací ČÍSLO Frekvenční hlídací relé csmrf1p 38

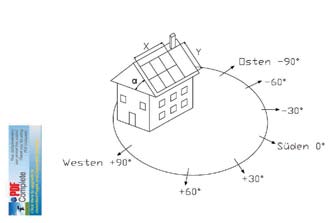

39 w Formulář poptávky Jméno/Firma:... Telefon:... Provozovatel:... Fax:... Ulice/Číslo: PSČ/Město:... Zákaznické číslo:... w montáž Na střeše Plochá střecha Volná plocha Vestavěná do střechy Na fasádě Nová stavba Stávající stavba Západ Východ Jih Plocha střechy:...m 2 Využitelný rozměr střechy:...šířka...výška Sklon střechy:...stupňů Odklon od orientace na jih:... stupňů Rozestup krokví:...m Rozestup latí:...cm Zateplená střecha: ano ne tašky vlnitý eternit plech bonské šindele břidlice tašky Bobrovky Jiná:... w TECHNICKÁ DATA Umístění střídače: garáž sklep technická místnost Jiné:... Vzdálenost panelů od střídače:... m Vodiče: na omítce pod omítkou Vzdálenost střídače od elektroměrového rozváděče:... m na omítce pod omítkou Distributor energie:... Vaše současná spotřeba:... kwh/rok Požadovaný přínos energie:... kwh/rok, nebo výkon zařízení... kwp Instalovaný hromosvod ano ne w poznámky Datum, podpis zákazníka... 39
