1 Pohony pro dosažení všech Vašich cílů kompletní skupina pohonů pro všechny typy aplikací siemens.cz/sinamics Answers for industry.

2 řešení pohonů pro každou aplik Náročnost*) Spojitý pohyb Nízká Střední Vysoká Použití Čerpání/ ventilace/ komprese Odstředivá čerpadla Radiální/axiální ventilátory Kompresory Čerpadla s excentrem nebo šroubové Transport Pásové dopravníky Válečkové dopravníky Řetezové dopravníky Pásové dopravníky Válečkové dopravníky Řetezové dopravníky Vertikální/horizontální přeprava materiálu Výtahy Pojízdné schody Portálové jeřáby Pohony na lodích Kabelové dráhy Výtahy Jeřáby pro kontejnery Důlní zdvihy a rypadla Testovací stoly Výrobní stroje Mlýny Mixery Hnětače Drtiče Míchačky Odstředivky Mlýny Mixery Hnětače Drtiče Míchačky Odstředivky Extrudéry Rotační pece Extrudéry Navíječky/odvíječky Synchronizované pohony Rovnačky Lisy Tiskařské stroje Obrábění Centrální pohony pro Otáčení Obrábění Vrtání Centrální pohony pro Vrtání Řezání Centrální pohony pro Otáčení Obrábění Vrtání Frézování Broušení *) Náročnost závisí na přesnosti momentu, rychlosti, pozici, na zvolených souřadnicích a požadavcích na funkcionalitu 2

3 QR kód pro zobrazení videa aci, výkon a různé typy regulace Přerušovaný pohyb Nízká Střední Vysoká je dnes nejkomplexnější skupinou pohonů.je založena na jednoduchém konceptu poskytujícím inovativní, úsporné a spolehnlivé řešení pro budoucnost. Nezáleží na tom, jaké máte požadavky, Siemens nabízí optimální pohon pro všechny typy aplikací. Hydraulická čerpadla Dávkovače Dopravníky s rychlým rozjezdem Zakladače Plnicí stroje Jednoosé polohování např. Poloha Trajektorie Dopravníky s rychlým rozjezdem Zakladače Nůžky Válečkové dráhy Trysková čerpadla Hydraulická čerpadla Zakladače Robotické stroje Stroje Pick & Place Otočné stroje Nůžky Podavače Nakládače Servo lisy a mlýny Polohovací víceosé pohony CAM Interpolace Řešení pro specifické aplikace S produktovou skupinou dosáhnete vždy svých cílů. Přitom nezáleží na tom, zda je to řízení průtoku u aplikací jako jsou čerpadla, ventilátoy a kompresory nebo zpracovatelské aplikace jako míchání, drcení či vytlačování. Také zvedací a pohybové aplikace jako dopravníky a výtahy či komplexní motion control aplikace jako obrábění nejsou problémem. Pohony nabízí totiž unikátní rozsah výkonů a fukcionality. Šetří Vaše náklady Náklady na inženýring, konfigurování a uvedení do provozu musí být kvůli zachování konkurenceschopnosti co možná nejnižší. Při použití tyto náklady minimalizujete díky standardním nástrojům pro návrh, konfiguraci a uvádění pohonů do provozu (SIZER, STARTER). Polohové úlohy pro Otáčení Obrábění Vrtání Polohové úlohy pro Vrtání Řezání Polohové úlohy pro Otáčení Obrábění Vrtání Obrábění laserem Frézování Broušení 3

4 Kompletní produktová skupina v přehledu Společnost Siemens nabízí prostřednictvím skupiny kompletní řešení pohonů, které optimálně splňují veškeré požadavky pro použití v oblasti nízkého, středního a stejnosměrného napájení. Tato skupina pokrývá všechny oblasti nasazení s různými nároky na kvalitu regulace a vyznačuje se se vysokou flexibilitou, funkčností a efektivitou. V dnešní době je výrobci strojů a výrobních linek stále častěji vyžadována u řídicích systému a pohonů vysoká flexibilita a rozšířitelnost. Ve všech průmyslových sektorech existuje požadavek na individuální a současně jednoduché řešení - např. využití integrované bezpečnostní technologie a komponent šití na míru. Volitelné řešení Je jedno, zda potřebujete řešení pro jednoosou či víceosou aplikaci nebo zda je nutné použít jednoduché řízení v otevřené smyčce či servořízení s vysokou dynamikou - za účelem optimalizace nákladů je možné z produktové skupiny vybrat nejvhodnější řešení přesně cílené na požadavky konkrétní aplikace. Nízké napětí AC Základní aplikace Standardní aplikace V20 G120C G120P G120 G110D/G120D G130/G150 G180 U/f řízení U/f řízení vektorové řízení bez snímače (G120 i se snímačem) U/f řízení (G110D) vektorové řízení (G120D) U/f řízení vektorové řízení bez/s snímačem U/f řízení vektorové řízení se snímačem kw kw kw kw kw 75 2,700 kw 2.2 6,600 kw Čerpadla, ventilátory, kompresory, dopravníky, mixery, drtičky,textilní stroje Čerpadla, ventilátory, kompresory, dopravníky, mixery, drtičky, extrudéry Čerpadla, ventilátory, kompresory Čerpadla, ventilátory, kompresory, dopravníky, mixery, drtičky, extrudéry, jednoosé polohování Dopravníkové systémy, aplikace s jednoosým polohováním (G120D) Čerpadla, ventilátory, kompresory, dopravníky, mixery, drtičky, extrudéry Čerpadla, ventilátory, dmychadla, kompresory, dopravníky, extrudéry, mixery, drtičky, odstředivky, separátory, hnětačky Standardní inženýrské nástroje: 4 *Výjimka: V20 nepotřebuje konfigurační nástroj; G180 je uvedena do provozu pomocí IMS software (Inverter Management Software)

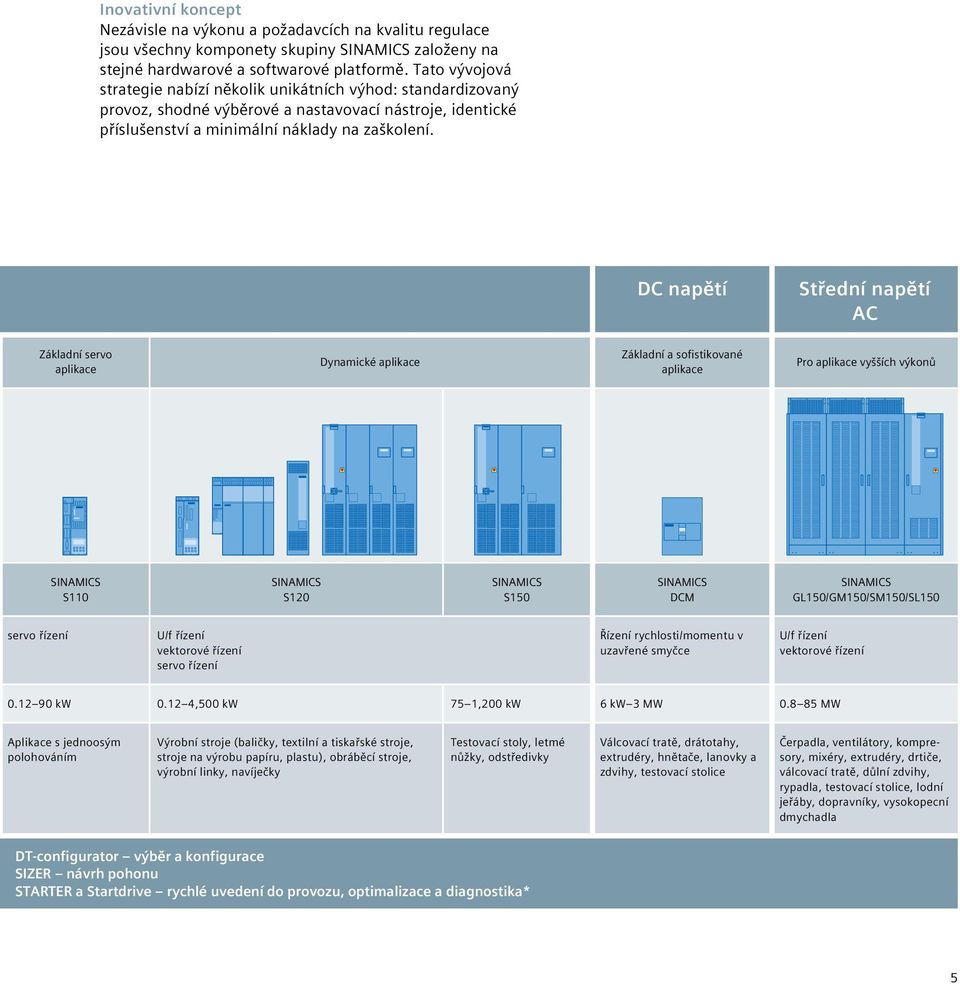

5 Inovativní koncept Nezávisle na výkonu a požadavcích na kvalitu regulace jsou všechny komponety skupiny založeny na stejné hardwarové a softwarové platformě. Tato vývojová strategie nabízí několik unikátních výhod: standardizovaný provoz, shodné výběrové a nastavovací nástroje, identické příslušenství a minimální náklady na zaškolení. DC napětí Střední napětí AC Základní servo aplikace Dynamické aplikace Základní a sofistikované aplikace Pro aplikace vyšších výkonů S110 S120 S150 DCM GL150/GM150/SM150/SL150 servo řízení U/f řízení vektorové řízení servo řízení Řízení rychlosti/momentu v uzavřené smyčce U/f řízení vektorové řízení kw ,500 kw 75 1,200 kw 6 kw 3 MW MW Aplikace s jednoosým polohováním Výrobní stroje (baličky, textilní a tiskařské stroje, stroje na výrobu papíru, plastu), obráběcí stroje, výrobní linky, navíječky Testovací stoly, letmé nůžky, odstředivky Válcovací tratě, drátotahy, extrudéry, hnětače, lanovky a zdvihy, testovací stolice Čerpadla, ventilátory, kompresory, mixéry, extrudéry, drtiče, válcovací tratě, důlní zdvihy, rypadla, testovací stolice, lodní jeřáby, dopravníky, vysokopecní dmychadla DT-configurator výběr a konfigurace SIZER návrh pohonu STARTER a Startdrive rychlé uvedení do provozu, optimalizace a diagnostika* 5

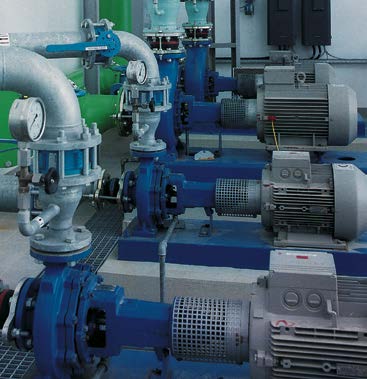

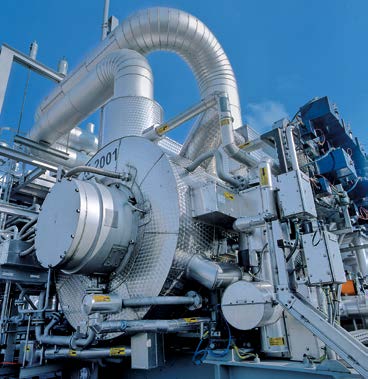

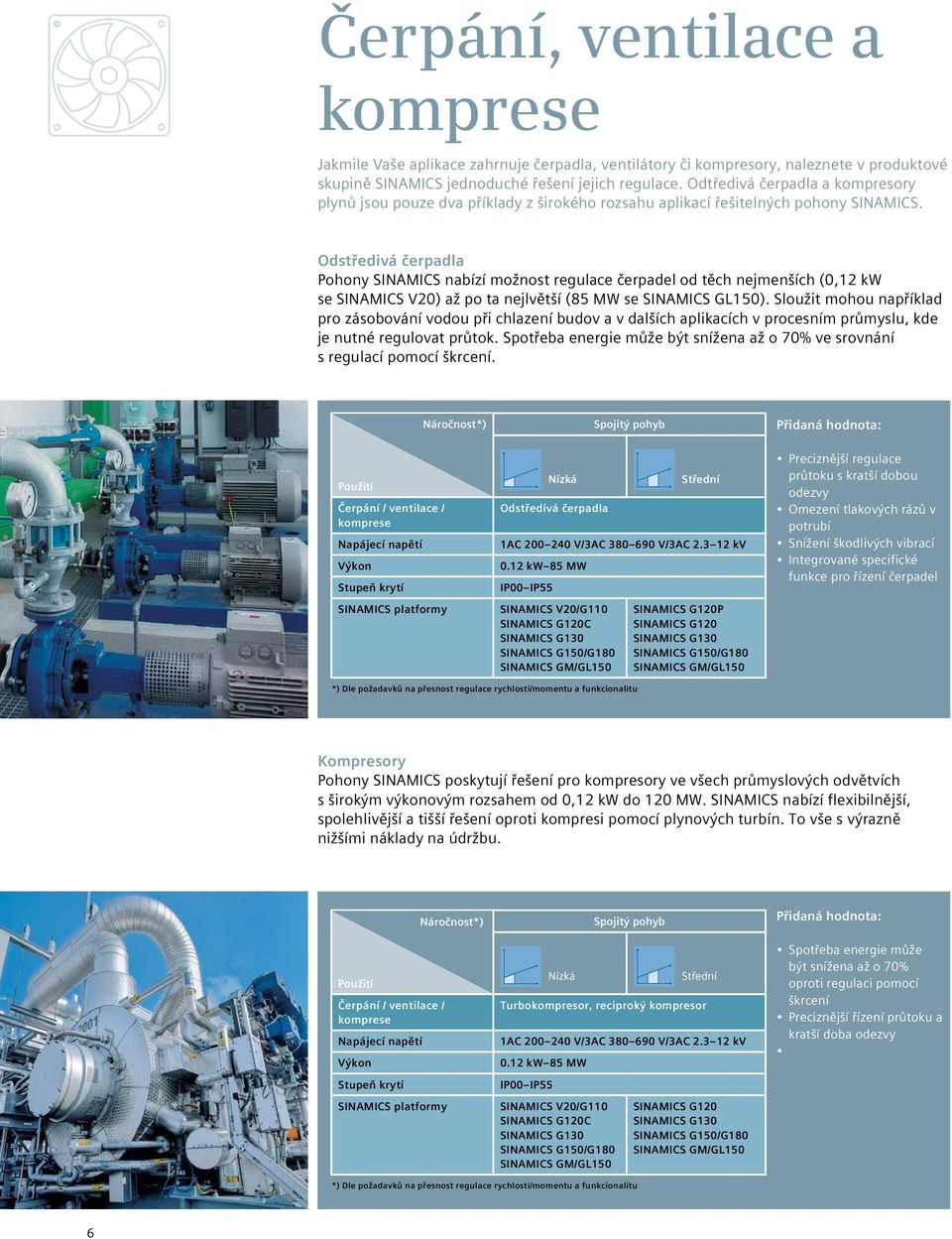

6 Čerpání, ventilace a komprese Jakmile Vaše aplikace zahrnuje čerpadla, ventilátory či kompresory, naleznete v produktové skupině jednoduché řešení jejich regulace. Odtředivá čerpadla a kompresory plynů jsou pouze dva příklady z širokého rozsahu aplikací řešitelných pohony. Odstředivá čerpadla Pohony nabízí možnost regulace čerpadel od těch nejmenších (0,12 kw se V20) až po ta nejlvětší (85 MW se GL150). Sloužit mohou například pro zásobování vodou při chlazení budov a v dalších aplikacích v procesním průmyslu, kde je nutné regulovat průtok. Spotřeba energie může být snížena až o 70% ve srovnání s regulací pomocí škrcení. Náročnost*) Spojitý pohyb Přidaná hodnota: Použití Čerpání / ventilace / komprese Napájecí napětí Výkon Stupeň krytí platformy Odstředivá čerpadla 1AC V/3AC V/3AC kv 0.12 kw 85 MW IP00 IP55 Nízká V20/G110 G120C G130 G150/G180 GM/GL150 Střední G120P G120 G130 G150/G180 GM/GL150 Preciznější regulace průtoku s kratší dobou odezvy Omezení tlakových rázů v potrubí Snížení škodlivých vibrací Integrované specifické funkce pro řízení čerpadel *) Dle požadavků na přesnost regulace rychlosti/momentu a funkcionalitu Kompresory Pohony poskytují řešení pro kompresory ve všech průmyslových odvětvích s širokým výkonovým rozsahem od 0,12 kw do 120 MW. nabízí flexibilnější, spolehlivější a tišší řešení oproti kompresi pomocí plynových turbín. To vše s výrazně nižšími náklady na údržbu. Použití Čerpání / ventilace / komprese Napájecí napětí Výkon Stupeň krytí platformy Náročnost*) Spojitý pohyb Turbokompresor, reciproký kompresor 1AC V/3AC V/3AC kv 0.12 kw 85 MW IP00 IP55 Nízká V20/G110 G120C G130 G150/G180 GM/GL150 Střední G120 G130 G150/G180 GM/GL150 Přidaná hodnota: Spotřeba energie může být snížena až o 70% oproti regulaci pomocí škrcení Preciznější řízení průtoku a kratší doba odezvy *) Dle požadavků na přesnost regulace rychlosti/momentu a funkcionalitu 6

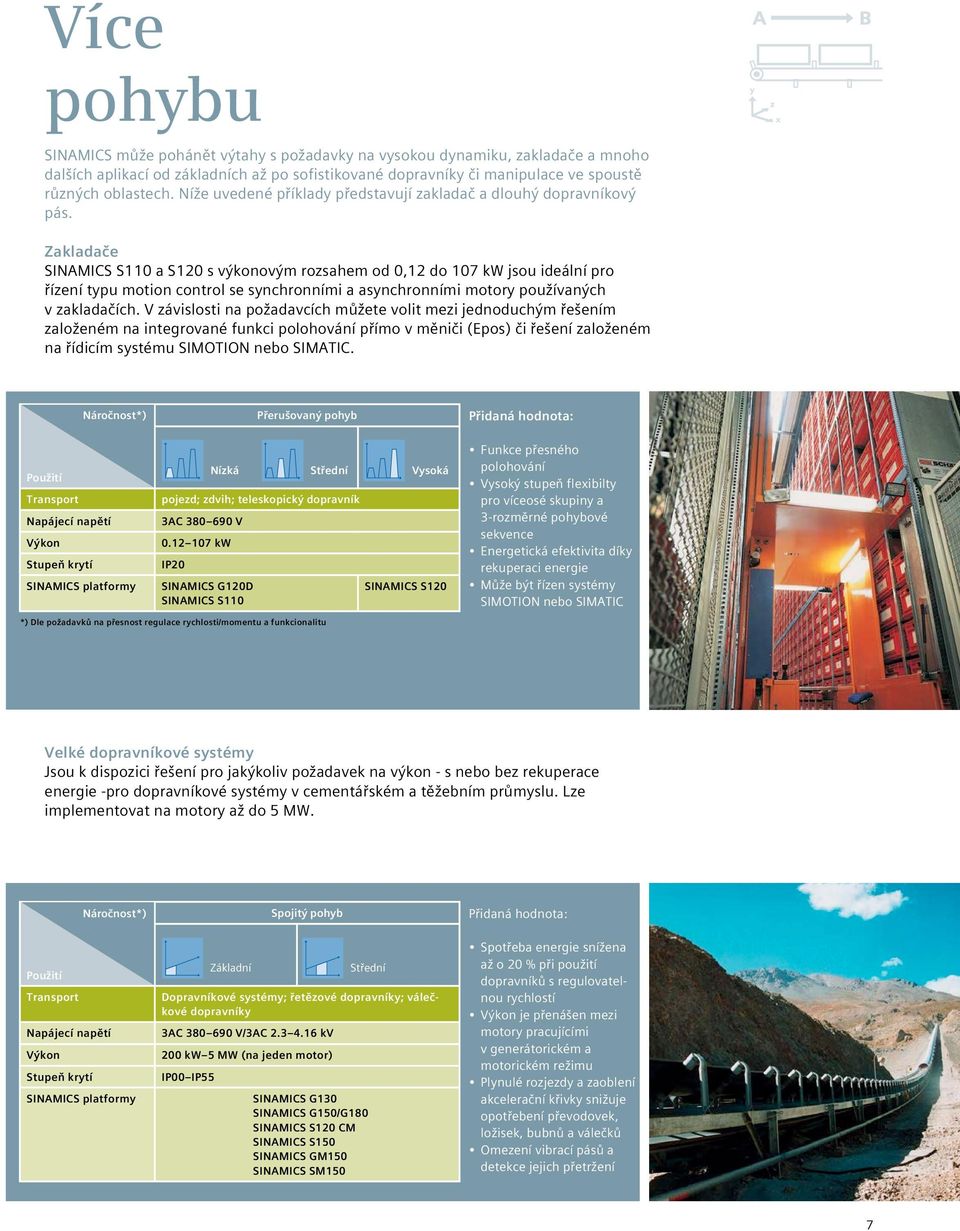

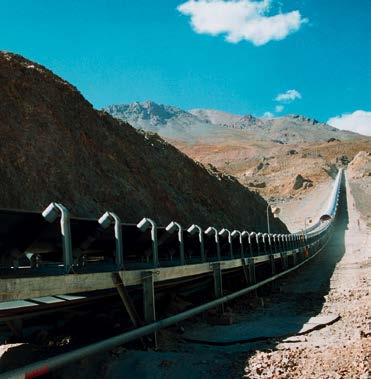

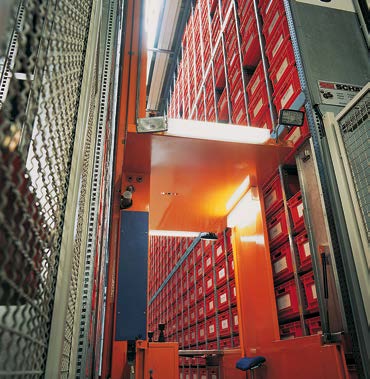

7 Více pohybu může pohánět výtahy s požadavky na vysokou dynamiku, zakladače a mnoho dalších aplikací od základních až po sofistikované dopravníky či manipulace ve spoustě různých oblastech. Níže uvedené příklady představují zakladač a dlouhý dopravníkový pás. Zakladače S110 a S120 s výkonovým rozsahem od 0,12 do 107 kw jsou ideální pro řízení typu motion control se synchronními a asynchronními motory používaných v zakladačích. V závislosti na požadavcích můžete volit mezi jednoduchým řešením založeném na integrované funkci polohování přímo v měniči (Epos) či řešení založeném na řídicím systému SIMOTION nebo SIMATIC. Náročnost*) Přerušovaný pohyb Přidaná hodnota: Použití Transport Napájecí napětí Výkon Stupeň krytí platformy pojezd; zdvih; teleskopický dopravník 3AC V kw IP20 G120D S110 Nízká Střední Vysoká S120 Funkce přesného polohování Vysoký stupeň flexibilty pro víceosé skupiny a 3-rozměrné pohybové sekvence Energetická efektivita díky rekuperaci energie Může být řízen systémy SIMOTION nebo SIMATIC *) Dle požadavků na přesnost regulace rychlosti/momentu a funkcionalitu Velké dopravníkové systémy Jsou k dispozici řešení pro jakýkoliv požadavek na výkon - s nebo bez rekuperace energie -pro dopravníkové systémy v cementářském a těžebním průmyslu. Lze implementovat na motory až do 5 MW. Náročnost*) Spojitý pohyb Přidaná hodnota: Použití Transport Napájecí napětí Výkon Stupeň krytí platformy Dopravníkové systémy; řetězové dopravníky; válečkové dopravníky 3AC V/3AC kv 200 kw 5 MW (na jeden motor) IP00 IP55 Základní Střední G130 G150/G180 S120 CM S150 GM150 SM150 Spotřeba energie snížena až o 20 % při použití dopravníků s regulovatelnou rychlostí Výkon je přenášen mezi motory pracujícími v generátorickém a motorickém režimu Plynulé rozjezdy a zaoblení akcelerační křivky snižuje opotřebení převodovek, ložisek, bubnů a válečků Omezení vibrací pásů a detekce jejich přetržení 7

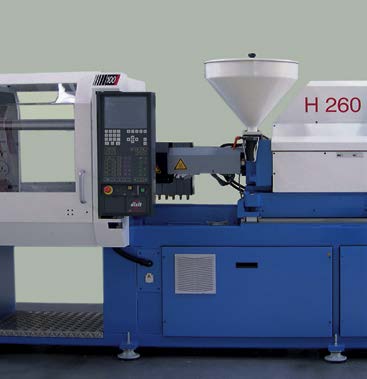

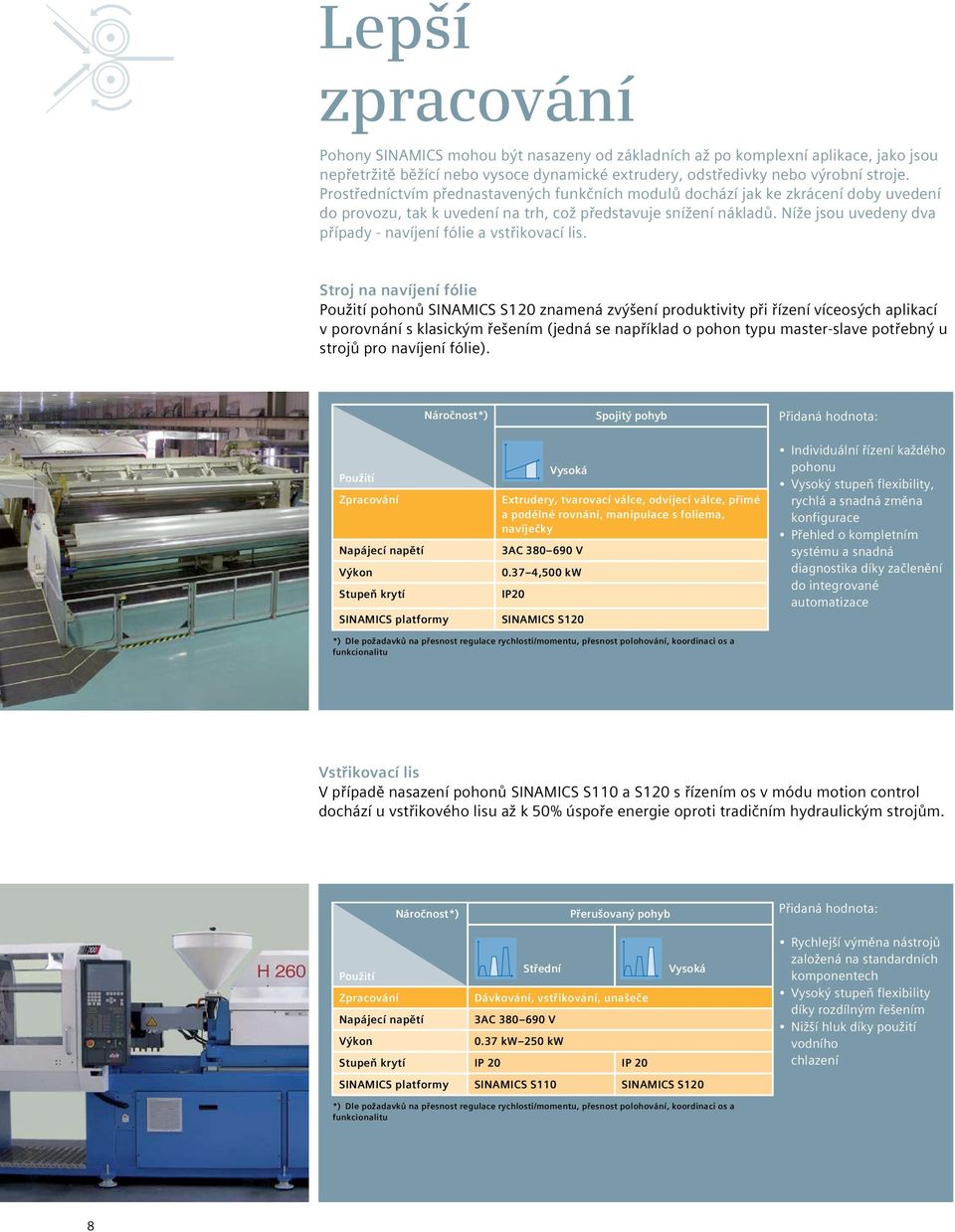

8 Lepší zpracování Pohony mohou být nasazeny od základních až po komplexní aplikace, jako jsou nepřetržitě běžící nebo vysoce dynamické extrudery, odstředivky nebo výrobní stroje. Prostředníctvím přednastavených funkčních modulů dochází jak ke zkrácení doby uvedení do provozu, tak k uvedení na trh, což představuje snížení nákladů. Níže jsou uvedeny dva případy - navíjení fólie a vstřikovací lis. Stroj na navíjení fólie Použití pohonů S120 znamená zvýšení produktivity při řízení víceosých aplikací v porovnání s klasickým řešením (jedná se například o pohon typu master-slave potřebný u strojů pro navíjení fólie). Náročnost*) Spojitý pohyb Přidaná hodnota: Použití Zpracování Napájecí napětí Výkon Stupeň krytí platformy Extrudery, tvarovací válce, odvíjecí válce, přímé a podélné rovnání, manipulace s foliema, navíječky 3AC V ,500 kw IP20 Vysoká S120 Individuální řízení každého pohonu Vysoký stupeň flexibility, rychlá a snadná změna konfigurace Přehled o kompletním systému a snadná diagnostika díky začlenění do integrované automatizace *) Dle požadavků na přesnost regulace rychlosti/momentu, přesnost polohování, koordinaci os a funkcionalitu Vstřikovací lis V případě nasazení pohonů S110 a S120 s řízením os v módu motion control dochází u vstřikového lisu až k 50% úspoře energie oproti tradičním hydraulickým strojům. Náročnost*) Přerušovaný pohyb Přidaná hodnota: Použití Zpracování Střední Dávkování, vstřikování, unašeče Vysoká Napájecí napětí 3AC V Výkon 0.37 kw 250 kw Stupeň krytí IP 20 IP 20 platformy S110 S120 Rychlejší výměna nástrojů založená na standardních komponentech Vysoký stupeň flexibility díky rozdílným řešením Nižší hluk díky použití vodního chlazení *) Dle požadavků na přesnost regulace rychlosti/momentu, přesnost polohování, koordinaci os a funkcionalitu 8

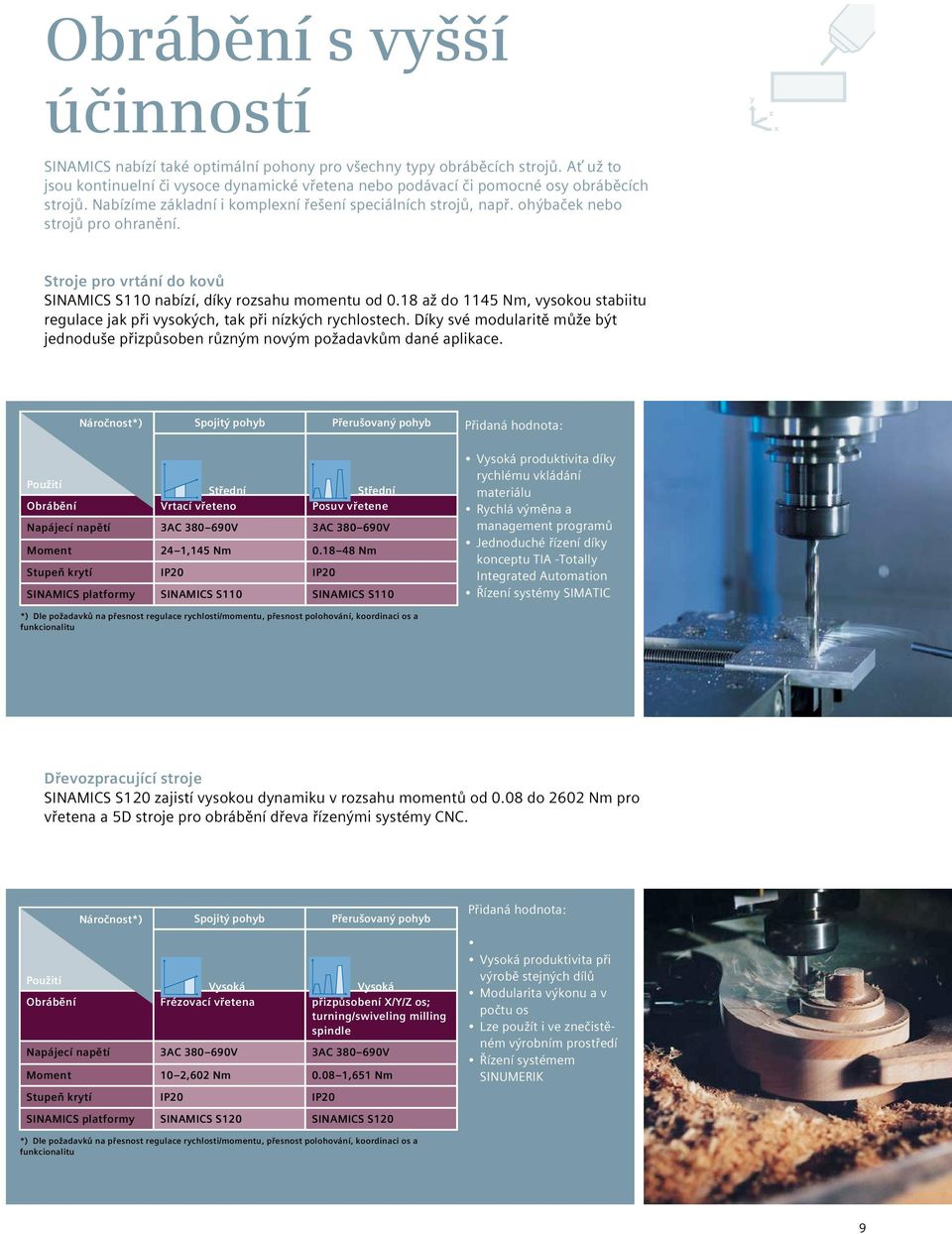

9 Obrábění s vyšší účinností nabízí také optimální pohony pro všechny typy obráběcích strojů. Ať už to jsou kontinuelní či vysoce dynamické vřetena nebo podávací či pomocné osy obráběcích strojů. Nabízíme základní i komplexní řešení speciálních strojů, např. ohýbaček nebo strojů pro ohranění. Stroje pro vrtání do kovů S110 nabízí, díky rozsahu momentu od 0.18 až do 1145 Nm, vysokou stabiitu regulace jak při vysokých, tak při nízkých rychlostech. Díky své modularitě může být jednoduše přizpůsoben různým novým požadavkům dané aplikace. Náročnost*) Spojitý pohyb Přerušovaný pohyb Přidaná hodnota: Použití Obrábění Střední Vrtací vřeteno Střední Posuv vřetene Napájecí napětí 3AC V 3AC V Moment 24 1,145 Nm Nm Stupeň krytí IP20 IP20 platformy S110 S110 Vysoká produktivita díky rychlému vkládání materiálu Rychlá výměna a management programů Jednoduché řízení díky konceptu TIA -Totally Integrated Automation Řízení systémy SIMATIC *) Dle požadavků na přesnost regulace rychlosti/momentu, přesnost polohování, koordinaci os a funkcionalitu Dřevozpracující stroje S120 zajistí vysokou dynamiku v rozsahu momentů od 0.08 do 2602 Nm pro vřetena a 5D stroje pro obrábění dřeva řízenými systémy CNC. Náročnost*) Spojitý pohyb Přerušovaný pohyb Použití Obrábění Vysoká Frézovací vřetena Vysoká přizpůsobení X/Y/Z os; turning/swiveling milling spindle Napájecí napětí 3AC V 3AC V Moment 10 2,602 Nm ,651 Nm Stupeň krytí IP20 IP20 platformy S120 S120 Přidaná hodnota: Vysoká produktivita při výrobě stejných dílů Modularita výkonu a v počtu os Lze použít i ve znečistěném výrobním prostředí Řízení systémem SINUMERIK *) Dle požadavků na přesnost regulace rychlosti/momentu, přesnost polohování, koordinaci os a funkcionalitu 9

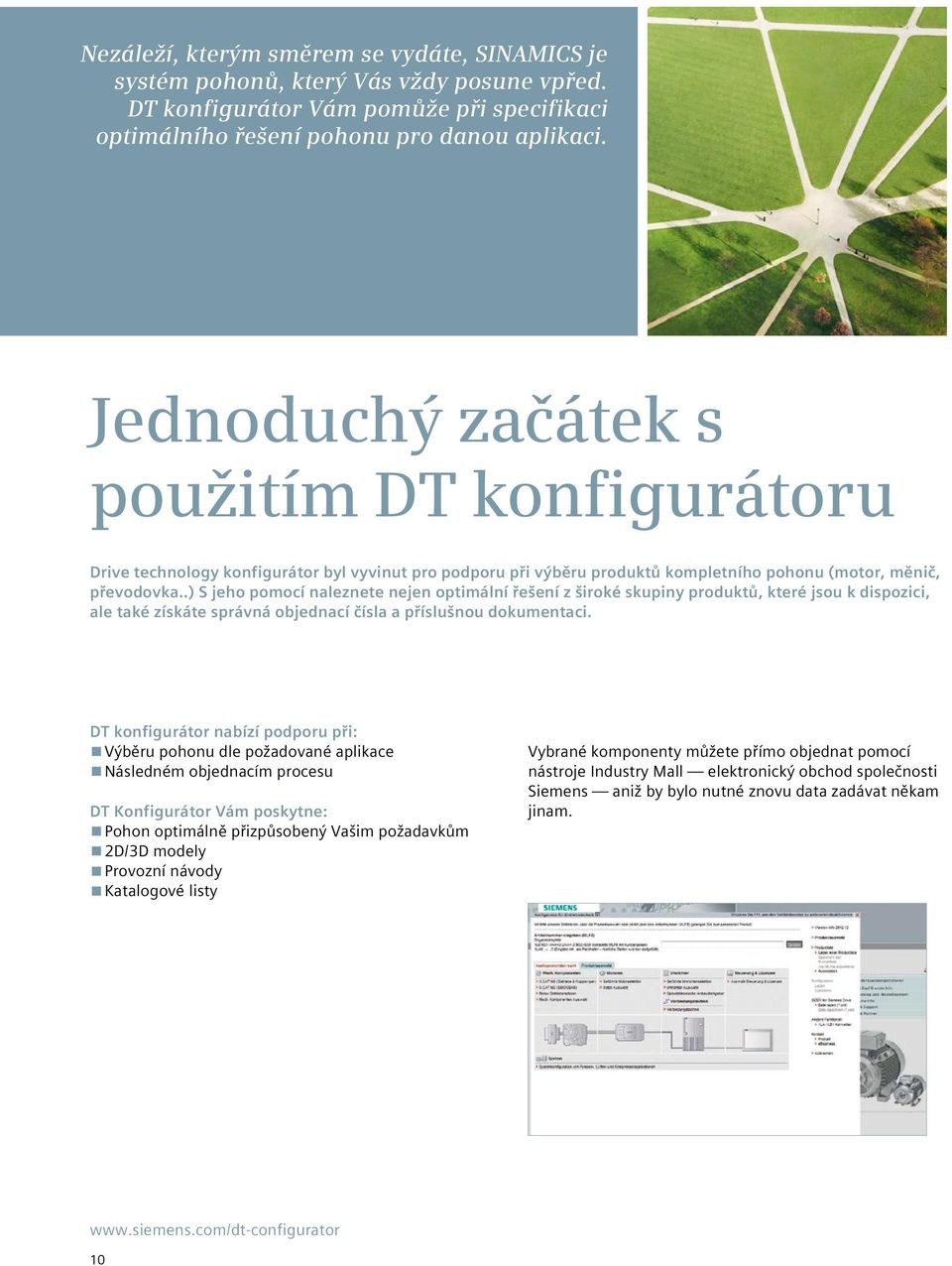

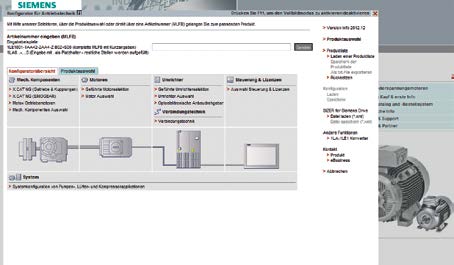

10 Nezáleží, kterým směrem se vydáte, je systém pohonů, který Vás vždy posune vpřed. DT konfigurátor Vám pomůže při specifikaci optimálního řešení pohonu pro danou aplikaci. Jednoduchý začátek s použitím DT konfigurátoru Drive technology konfigurátor byl vyvinut pro podporu při výběru produktů kompletního pohonu (motor, měnič, převodovka..) S jeho pomocí naleznete nejen optimální řešení z široké skupiny produktů, které jsou k dispozici, ale také získáte správná objednací čísla a příslušnou dokumentaci. DT konfigurátor nabízí podporu při: Výběru pohonu dle požadované aplikace Následném objednacím procesu DT Konfigurátor Vám poskytne: Pohon optimálně přizpůsobený Vašim požadavkům 2D/3D modely Provozní návody Katalogové listy Vybrané komponenty můžete přímo objednat pomocí nástroje Industry Mall elektronický obchod společnosti Siemens aniž by bylo nutné znovu data zadávat někam jinam. 10

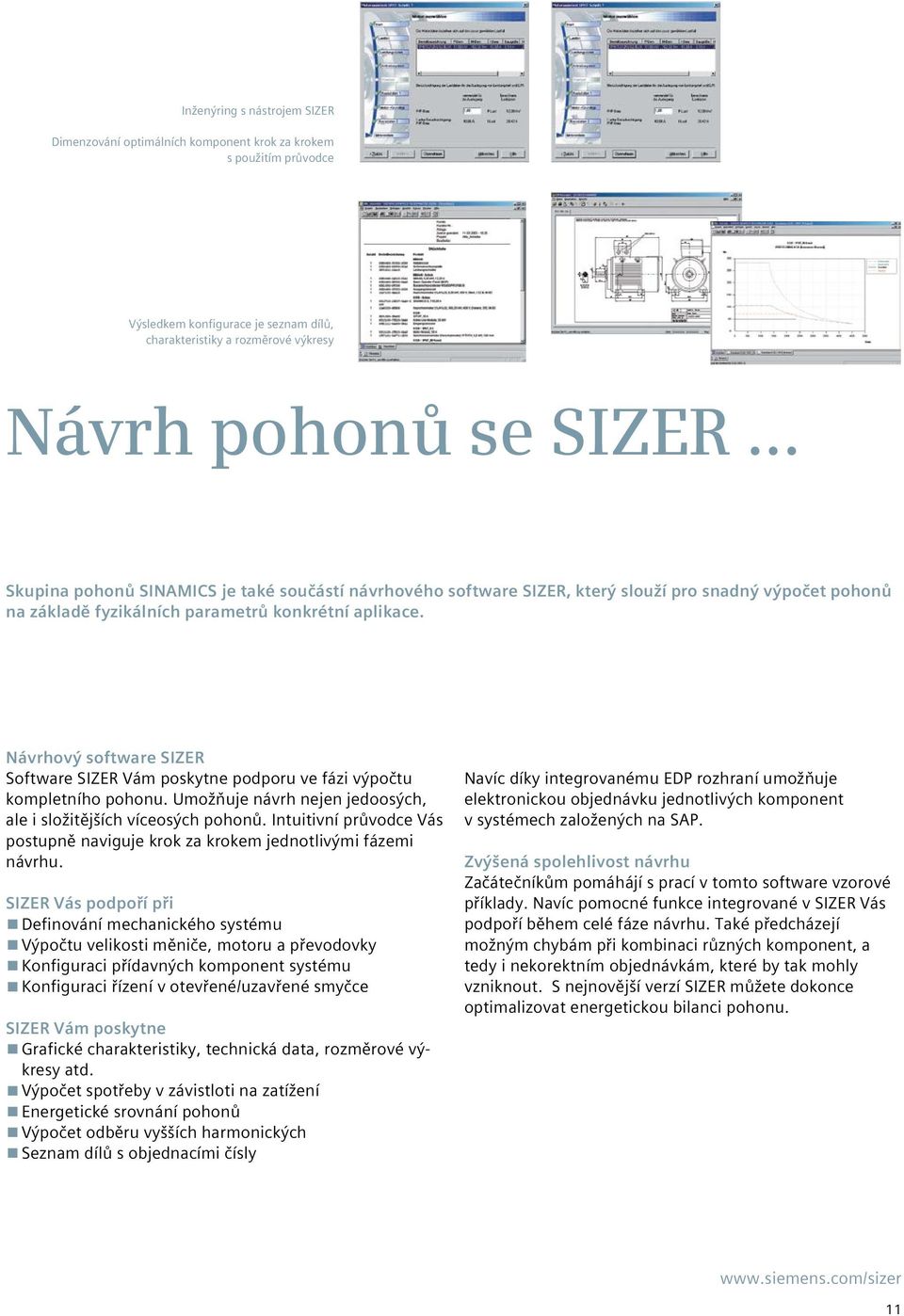

11 Inženýring s nástrojem SIZER Dimenzování optimálních komponent krok za krokem s použitím průvodce Výsledkem konfigurace je seznam dílů, charakteristiky a rozměrové výkresy Návrh pohonů se SIZER... Skupina pohonů je také součástí návrhového software SIZER, který slouží pro snadný výpočet pohonů na základě fyzikálních parametrů konkrétní aplikace. Návrhový software SIZER Software SIZER Vám poskytne podporu ve fázi výpočtu kompletního pohonu. Umožňuje návrh nejen jedoosých, ale i složitějších víceosých pohonů. Intuitivní průvodce Vás postupně naviguje krok za krokem jednotlivými fázemi návrhu. SIZER Vás podpoří při Definování mechanického systému Výpočtu velikosti měniče, motoru a převodovky Konfiguraci přídavných komponent systému Konfiguraci řízení v otevřené/uzavřené smyčce SIZER Vám poskytne Grafické charakteristiky, technická data, rozměrové výkresy atd. Výpočet spotřeby v závistloti na zatížení Energetické srovnání pohonů Výpočet odběru vyšších harmonických Seznam dílů s objednacími čísly Navíc díky integrovanému EDP rozhraní umožňuje elektronickou objednávku jednotlivých komponent v systémech založených na SAP. Zvýšená spolehlivost návrhu Začátečníkům pomáhájí s prací v tomto software vzorové příklady. Navíc pomocné funkce integrované v SIZER Vás podpoří během celé fáze návrhu. Také předcházejí možným chybám při kombinaci různých komponent, a tedy i nekorektním objednávkám, které by tak mohly vzniknout. S nejnovější verzí SIZER můžete dokonce optimalizovat energetickou bilanci pohonu. 11

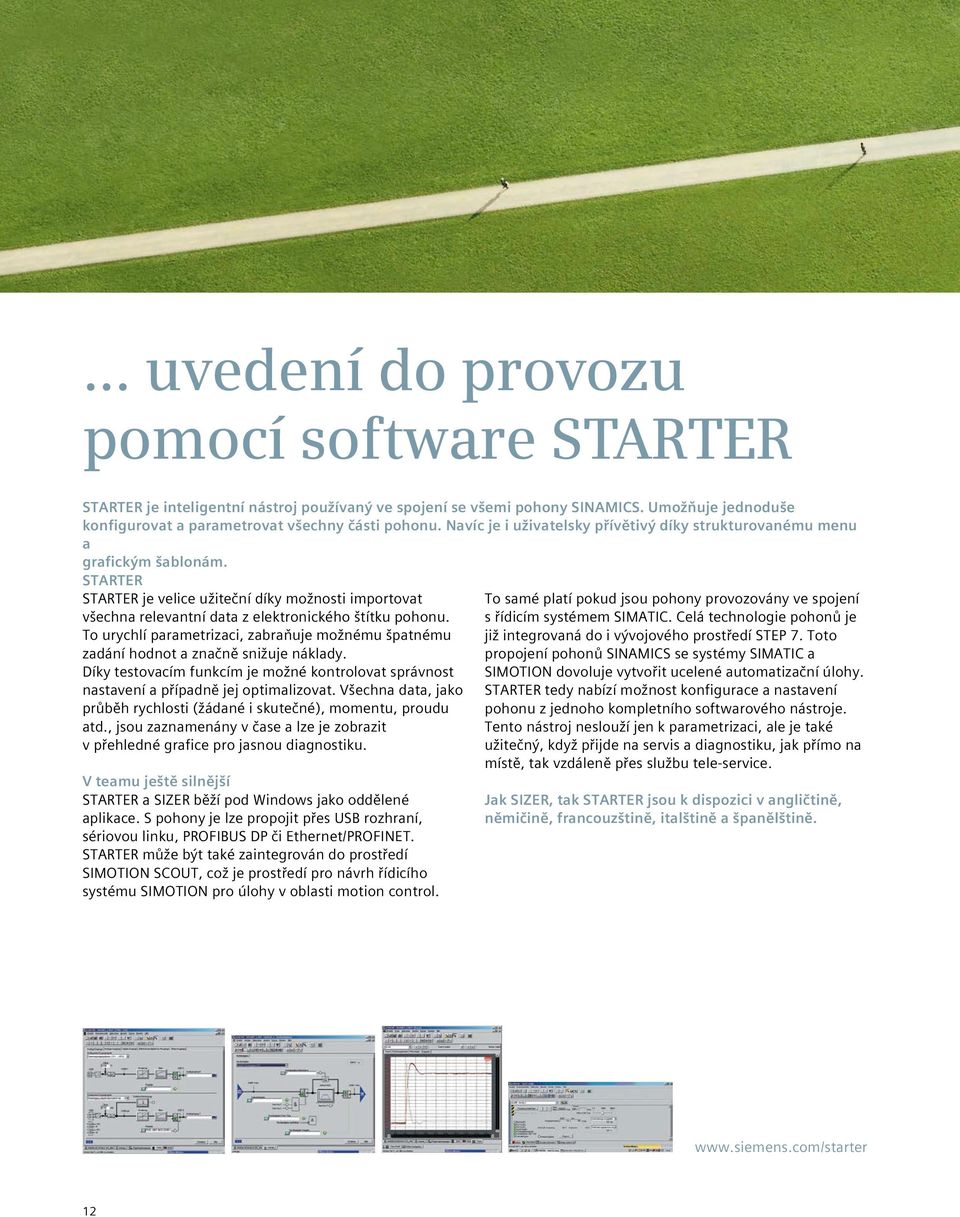

12 ... uvedení do provozu pomocí software STARTER STARTER je inteligentní nástroj používaný ve spojení se všemi pohony. Umožňuje jednoduše konfigurovat a parametrovat všechny části pohonu. Navíc je i uživatelsky přívětivý díky strukturovanému menu a grafickým šablonám. STARTER STARTER je velice užiteční díky možnosti importovat všechna relevantní data z elektronického štítku pohonu. To urychlí parametrizaci, zabraňuje možnému špatnému zadání hodnot a značně snižuje náklady. Díky testovacím funkcím je možné kontrolovat správnost nastavení a případně jej optimalizovat. Všechna data, jako průběh rychlosti (žádané i skutečné), momentu, proudu atd., jsou zaznamenány v čase a lze je zobrazit v přehledné grafice pro jasnou diagnostiku. V teamu ještě silnější STARTER a SIZER běží pod Windows jako oddělené aplikace. S pohony je lze propojit přes USB rozhraní, sériovou linku, PROFIBUS DP či Ethernet/PROFINET. STARTER může být také zaintegrován do prostředí SIMOTION SCOUT, což je prostředí pro návrh řídicího systému SIMOTION pro úlohy v oblasti motion control. To samé platí pokud jsou pohony provozovány ve spojení s řídicím systémem SIMATIC. Celá technologie pohonů je již integrovaná do i vývojového prostředí STEP 7. Toto propojení pohonů se systémy SIMATIC a SIMOTION dovoluje vytvořit ucelené automatizační úlohy. STARTER tedy nabízí možnost konfigurace a nastavení pohonu z jednoho kompletního softwarového nástroje. Tento nástroj neslouží jen k parametrizaci, ale je také užitečný, když přijde na servis a diagnostiku, jak přímo na místě, tak vzdáleně přes službu tele-service. Jak SIZER, tak STARTER jsou k dispozici v angličtině, němičině, francouzštině, italštině a španělštině. 12

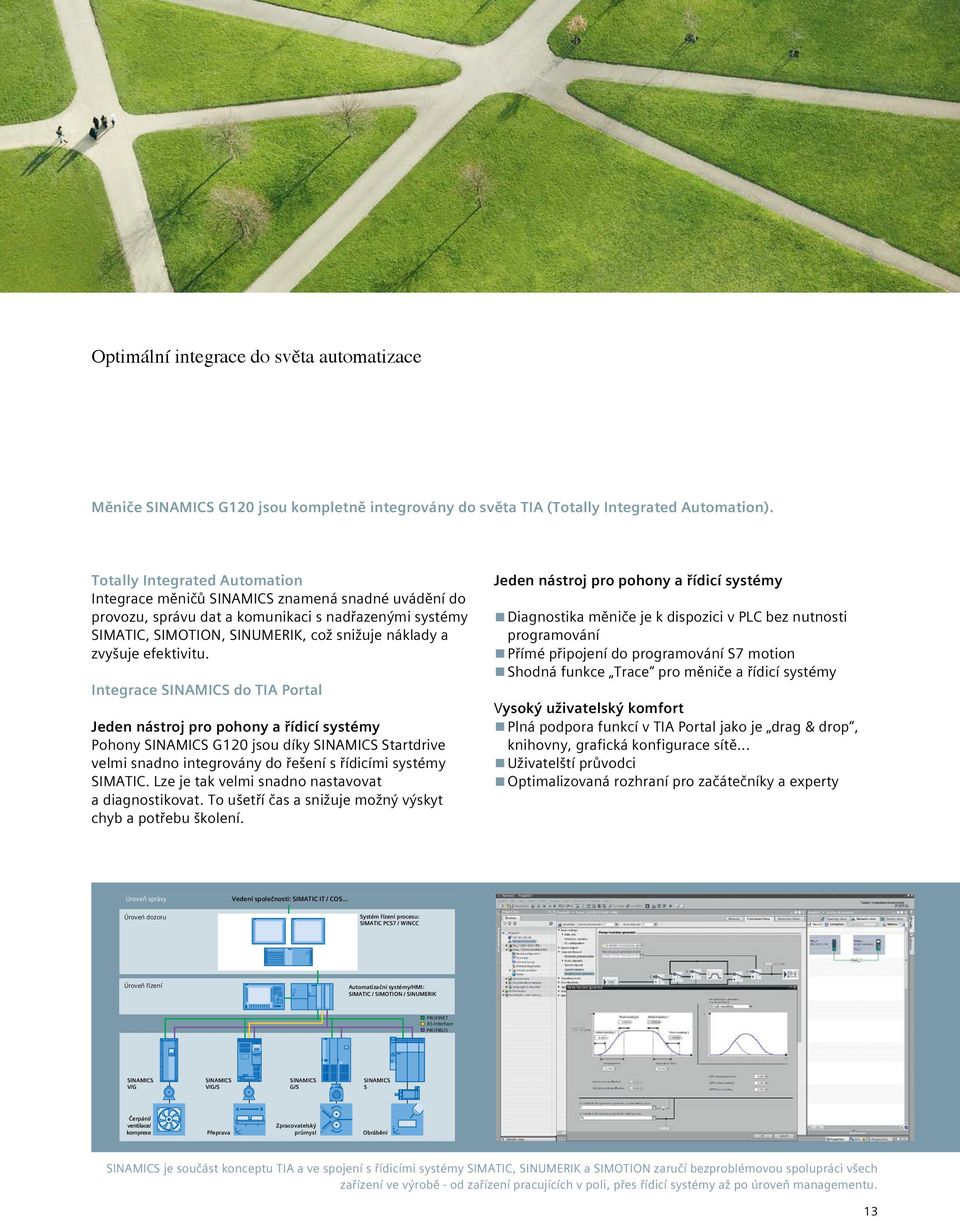

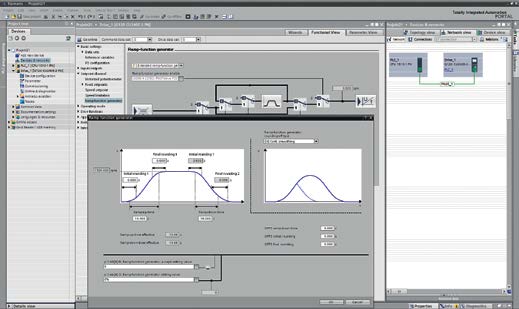

13 Optimální integrace do světa automatizace Měniče G120 jsou kompletně integrovány do světa TIA (Totally Integrated Automation). Totally Integrated Automation Integrace měničů znamená snadné uvádění do provozu, správu dat a komunikaci s nadřazenými systémy SIMATIC, SIMOTION, SINUMERIK, což snižuje náklady a zvyšuje efektivitu. Integrace do TIA Portal Jeden nástroj pro pohony a řídicí systémy Pohony G120 jsou díky Startdrive velmi snadno integrovány do řešení s řídicími systémy SIMATIC. Lze je tak velmi snadno nastavovat a diagnostikovat. To ušetří čas a snižuje možný výskyt chyb a potřebu školení. Jeden nástroj pro pohony a řídicí systémy Diagnostika měniče je k dispozici v PLC bez nutnosti programování Přímé připojení do programování S7 motion Shodná funkce Trace pro měniče a řídicí systémy V ysoký uživatelský komfort Plná podpora funkcí v TIA Portal jako je drag & drop, knihovny, grafická konfigurace sítě... Uživatelští průvodci Optimalizovaná rozhraní pro začátečníky a experty Úroveň správy Vedení společnosti: SIMATIC IT / COS... Úroveń dozoru Systém řízení procesu: SIMATIC PCS7 / WINCC Úroveň řízení Automatizační systémy/hmi: SIMATIC / SIMOTION / SINUMERIK PROFINET AS-Interface PROFIBUS V/G V/G/S G/S S Čerpání/ ventilace/ komprese Přeprava Zpracovatelský průmysl Obrábění je součást konceptu TIA a ve spojení s řídicími systémy SIMATIC, SINUMERIK a SIMOTION zaručí bezproblémovou spolupráci všech zařízení ve výrobě - od zařízení pracujících v poli, přes řídicí systémy až po úroveň managementu. 13

14 Pohon optimalizující energetickou účinnost Elektrické pohony v průmyslu spotřebují více než dvě třetiny elektrické energie. Každý operátor výroby, plánovač nebo výrobce strojů se tedy musí rozhodnout pro ten správný pohon již na samotném začátku. Výslekdem je pak snížení budoucí spotřeby energie - už od návrhové fáze. Využijte potenciálu našich měničů a spořte energii ve Vaší společnosti! Klíčem k dosáhnutí lepší energetické bilance je analyzovat návrh produktu a veškeré výrobní procesy. To začíná identifikací oblastí, kde je možno něco uspořit (Identify), dále je potřeba provést vyhodnocení, zda bude návratnost úspor ekonomicky rentabilní (Evaluate) a v konečné fázi implementace všech příslušných opatření (Realize). Měniče nabízí integrované portflio energeticky úsporných pohonů. S těmi lze realizovat řešení, která - v závislosti na aplikaci - mohou výrazně snížit náklady na energii a zároveň zvýšit energetickou účinnost, produktivitu a konkurenceschopnost Vaší společnosti. Provoz s proměnlivou rychlostí versus mechanická regulace Základní možností jak ušetřit je možnost regulovat otáčky motoru měniči. To představuje hlavně obrovský potenciál úspory energie v aplikacích s čerpadly, ventilátory a kompresory, které jsou regulovány mechanickými klapkami a ventily. Právě v těchto aplikacích přechod na měniče frekvence nabízí enormní ekonomické výhody. Oproti mechanickému řízení je snížen výkon a přesně tak odpovídá okamžité požadované potřebě. Díky tomu již není energie zbytečně mařena jako při regulaci přiškrcením a je možné dosáhnout úspor až 60, v extrémích případech až 70%. Navíc, v porovnání s mechanickou regulací, pohony s možností řízení otáček nabízí některé zajímávé servisní výhody. Použitím měničů jsou značně redukovány proudové a momentové rázy, což zlepší stabilitu napájecí sítě. Krom toho jsou díky jemným rozjezdům a dojezdům omezeny i tlakové rázy uvnitř potrubí, které mohou způsobit poškození či nežádoucí vibrace. Toto všechno pak znamená vyšší životnost a nižší intervaly údržby. Inteligentní energeticky úsporné funkce Vracení energie při brždění Při použití měničů G a S je možné vracet elektrickou energii zpět do sítě v případě, že zrovna motor pracuje v generátorickém režimu. Typickým případem je aplikace zdvihu, ve kterých lze dosáhnout úspory až 60%. Tím získáte energii, kterou můžete využít na jíném místě uvnitř továrny či systému. Krom úspory energie dochází k nižším ztrátám a tím nárokům na chlazení a celé zařízení je kompaktnější. 14

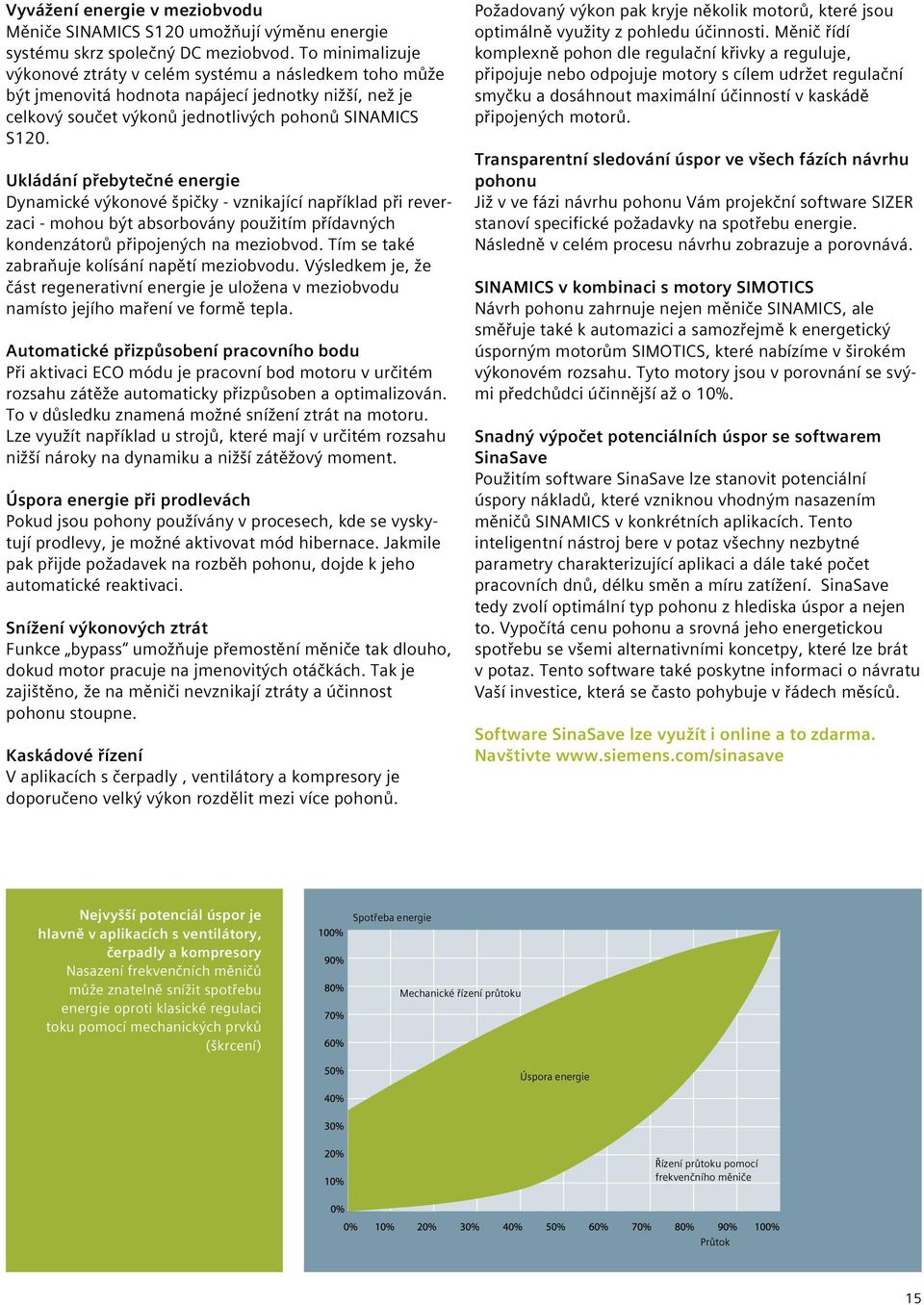

15 Vyvážení energie v meziobvodu Měniče S120 umožňují výměnu energie systému skrz společný DC meziobvod. To minimalizuje výkonové ztráty v celém systému a následkem toho může být jmenovitá hodnota napájecí jednotky nižší, než je celkový součet výkonů jednotlivých pohonů S120. Ukládání přebytečné energie Dynamické výkonové špičky - vznikající například při reverzaci - mohou být absorbovány použitím přídavných kondenzátorů připojených na meziobvod. Tím se také zabraňuje kolísání napětí meziobvodu. Výsledkem je, že část regenerativní energie je uložena v meziobvodu namísto jejího maření ve formě tepla. Automatické přizpůsobení pracovního bodu Při aktivaci ECO módu je pracovní bod motoru v určitém rozsahu zátěže automaticky přizpůsoben a optimalizován. To v důsledku znamená možné snížení ztrát na motoru. Lze využít například u strojů, které mají v určitém rozsahu nižší nároky na dynamiku a nižší zátěžový moment. Úspora energie při prodlevách Pokud jsou pohony používány v procesech, kde se vyskytují prodlevy, je možné aktivovat mód hibernace. Jakmile pak přijde požadavek na rozběh pohonu, dojde k jeho automatické reaktivaci. Snížení výkonových ztrát Funkce bypass umožňuje přemostění měniče tak dlouho, dokud motor pracuje na jmenovitých otáčkách. Tak je zajištěno, že na měniči nevznikají ztráty a účinnost pohonu stoupne. Kaskádové řízení V aplikacích s čerpadly, ventilátory a kompresory je doporučeno velký výkon rozdělit mezi více pohonů. Požadovaný výkon pak kryje několik motorů, které jsou optimálně využity z pohledu účinnosti. Měnič řídí komplexně pohon dle regulační křivky a reguluje, připojuje nebo odpojuje motory s cílem udržet regulační smyčku a dosáhnout maximální účinností v kaskádě připojených motorů. Transparentní sledování úspor ve všech fázích návrhu pohonu Již v ve fázi návrhu pohonu Vám projekční software SIZER stanoví specifické požadavky na spotřebu energie. Následně v celém procesu návrhu zobrazuje a porovnává. v kombinaci s motory SIMOTICS Návrh pohonu zahrnuje nejen měniče, ale směřuje také k automazici a samozřejmě k energetický úsporným motorům SIMOTICS, které nabízíme v širokém výkonovém rozsahu. Tyto motory jsou v porovnání se svými předchůdci účinnější až o 10%. Snadný výpočet potenciálních úspor se softwarem SinaSave Použitím software SinaSave lze stanovit potenciální úspory nákladů, které vzniknou vhodným nasazením měničů v konkrétních aplikacích. Tento inteligentní nástroj bere v potaz všechny nezbytné parametry charakterizující aplikaci a dále také počet pracovních dnů, délku směn a míru zatížení. SinaSave tedy zvolí optimální typ pohonu z hlediska úspor a nejen to. Vypočítá cenu pohonu a srovná jeho energetickou spotřebu se všemi alternativními koncetpy, které lze brát v potaz. Tento software také poskytne informaci o návratu Vaší investice, která se často pohybuje v řádech měsíců. Software SinaSave lze využít i online a to zdarma. Navštivte Nejvyšší potenciál úspor je hlavně v aplikacích s ventilátory, čerpadly a kompresory Nasazení frekvenčních měničů může znatelně snížit spotřebu energie oproti klasické regulaci toku pomocí mechanických prvků (škrcení) Spotřeba energie Mechanické řízení průtoku Úspora energie Řízení průtoku pomocí frekvenčního měniče Průtok 15

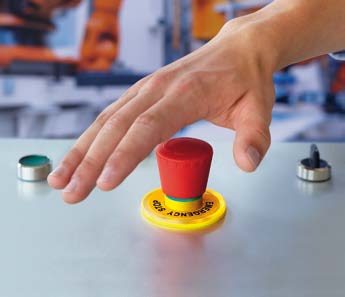

16 Bezpečně můžeme říct, že Safety Integrated reaguje mnohem rychleji Existuje zvýšené riziko úrazu všude tam, kde se používají rotační zařízení, jako pily, válečky a vřetena, ale také tam, kde se manipulační osy a strojní posuvy často pohybují vysokou rychlostí. Safety Integrated pro spolehlivě zvládá tyto konkrétní nebezpečné situace, má výrazně rychlejší dobu odezvy a vyšší stupeň funkčnosti bez negativního vlivu na produktivitu. Naopak někdy může integrovaná bezpečnost přispět ke zvýšení produktivity stroje. Nižší náklady, zvýšená bezpečnost Zatímco konvenční bezpečnostní technologie vždy vyžaduje dodatečné stykače, bezpečnostní relé a zabezpečovací obvody, pro technologii integrované bezpečnostní od společnosti Siemens nejsou žádné z těchto dodatečných elektromechanických komponent nutné od samého začátku. Nicméně, zde můžeme jít ještě dále: příslušné bezpečnostní signály mohou být přenášeny prostřednictvím standardních sběrnic, tím dochází ke snížení složitosti zapojení a instalačních nákladů. V důsledku toho mohou být jednoduše implementovány vysoké požadavky bezpečnostních norem. A nejen to, nasazením menšího počtu komponent, se zvyšuje využitelnost stroje. Integrovaná bezpečnost pro Téměř všechny produkty rodiny nabízejí bezpečnostní funkce integrované v pohonu - a v mnoha případech není vyžadován enkodér. Tyto funkce jsou certifikovány podle IEC 61508/SIL 2, ČSN EN ISO Cat. 3 a PL d. Standardní řešení bezpečnosti Řešení s integrovanou bezpečností Safety funkce Vyhodnocení Reakce Automatizace Řídicí systém Standardní komunikace Decentrální I/O Vyhodnocení Safety technology integrovaná do automatizace Fail-safe řídicí systém Decentrální I/O s F-moduly Fail-safe sběrnice Stykače Pohon Reakce Pohon s integrovanou bezpečností Encoder G_PM21_DE_00109 G_PM21_DE_00110 Řešení s integrovanou bezpečností snižuje počet použitých komponent a redukuje náklady na instalaci 16

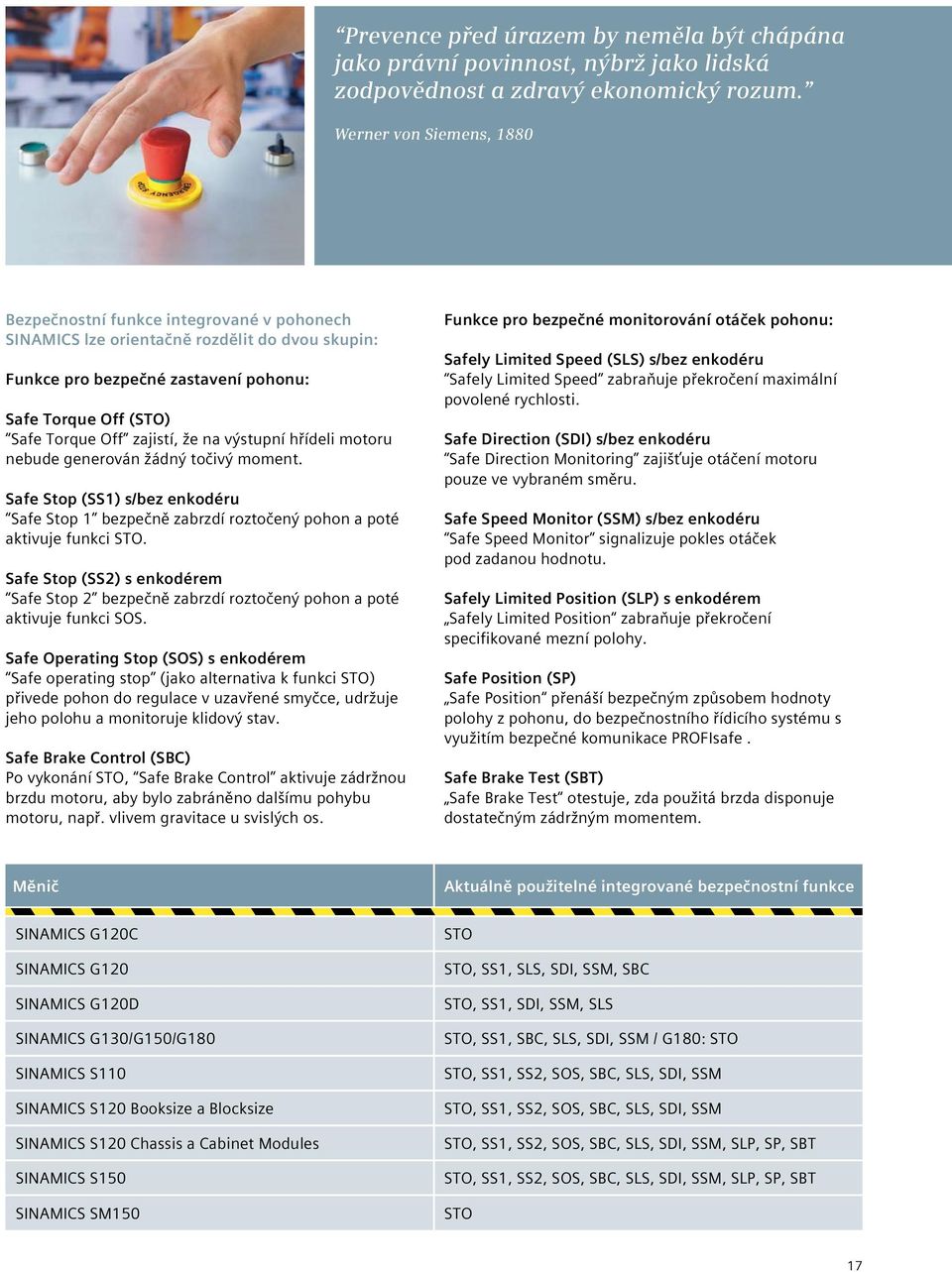

17 Prevence před úrazem by neměla být chápána jako právní povinnost, nýbrž jako lidská zodpovědnost a zdravý ekonomický rozum. Werner von Siemens, 1880 Bezpečnostní funkce integrované v pohonech lze orientačně rozdělit do dvou skupin: Funkce pro bezpečné zastavení pohonu: Safe Torque Off (STO) Safe Torque Off zajistí, že na výstupní hřídeli motoru nebude generován žádný točivý moment. Safe Stop (SS1) s/bez enkodéru Safe Stop 1 bezpečně zabrzdí roztočený pohon a poté aktivuje funkci STO. Safe Stop (SS2) s enkodérem Safe Stop 2 bezpečně zabrzdí roztočený pohon a poté aktivuje funkci SOS. Safe Operating Stop (SOS) s enkodérem Safe operating stop (jako alternativa k funkci STO) přivede pohon do regulace v uzavřené smyčce, udržuje jeho polohu a monitoruje klidový stav. Safe Brake Control (SBC) Po vykonání STO, Safe Brake Control aktivuje zádržnou brzdu motoru, aby bylo zabráněno dalšímu pohybu motoru, např. vlivem gravitace u svislých os. Funkce pro bezpečné monitorování otáček pohonu: Safely Limited Speed (SLS) s/bez enkodéru Safely Limited Speed zabraňuje překročení maximální povolené rychlosti. Safe Direction (SDI) s/bez enkodéru Safe Direction Monitoring zajišťuje otáčení motoru pouze ve vybraném směru. Safe Speed Monitor (SSM) s/bez enkodéru Safe Speed Monitor signalizuje pokles otáček pod zadanou hodnotu. Safely Limited Position (SLP) s enkodérem Safely Limited Position zabraňuje překročení specifikované mezní polohy. Safe Position (SP) Safe Position přenáší bezpečným způsobem hodnoty polohy z pohonu, do bezpečnostního řídicího systému s využitím bezpečné komunikace PROFIsafe. Safe Brake Test (SBT) Safe Brake Test otestuje, zda použitá brzda disponuje dostatečným zádržným momentem. Měnič Aktuálně použitelné integrované bezpečnostní funkce G120C G120 G120D G130/G150/G180 S110 S120 Booksize a Blocksize S120 Chassis a Cabinet Modules S150 SM150 STO STO, SS1, SLS, SDI, SSM, SBC STO, SS1, SDI, SSM, SLS STO, SS1, SBC, SLS, SDI, SSM / G180: STO STO, SS1, SS2, SOS, SBC, SLS, SDI, SSM STO, SS1, SS2, SOS, SBC, SLS, SDI, SSM STO, SS1, SS2, SOS, SBC, SLS, SDI, SSM, SLP, SP, SBT STO, SS1, SS2, SOS, SBC, SLS, SDI, SSM, SLP, SP, SBT STO 17

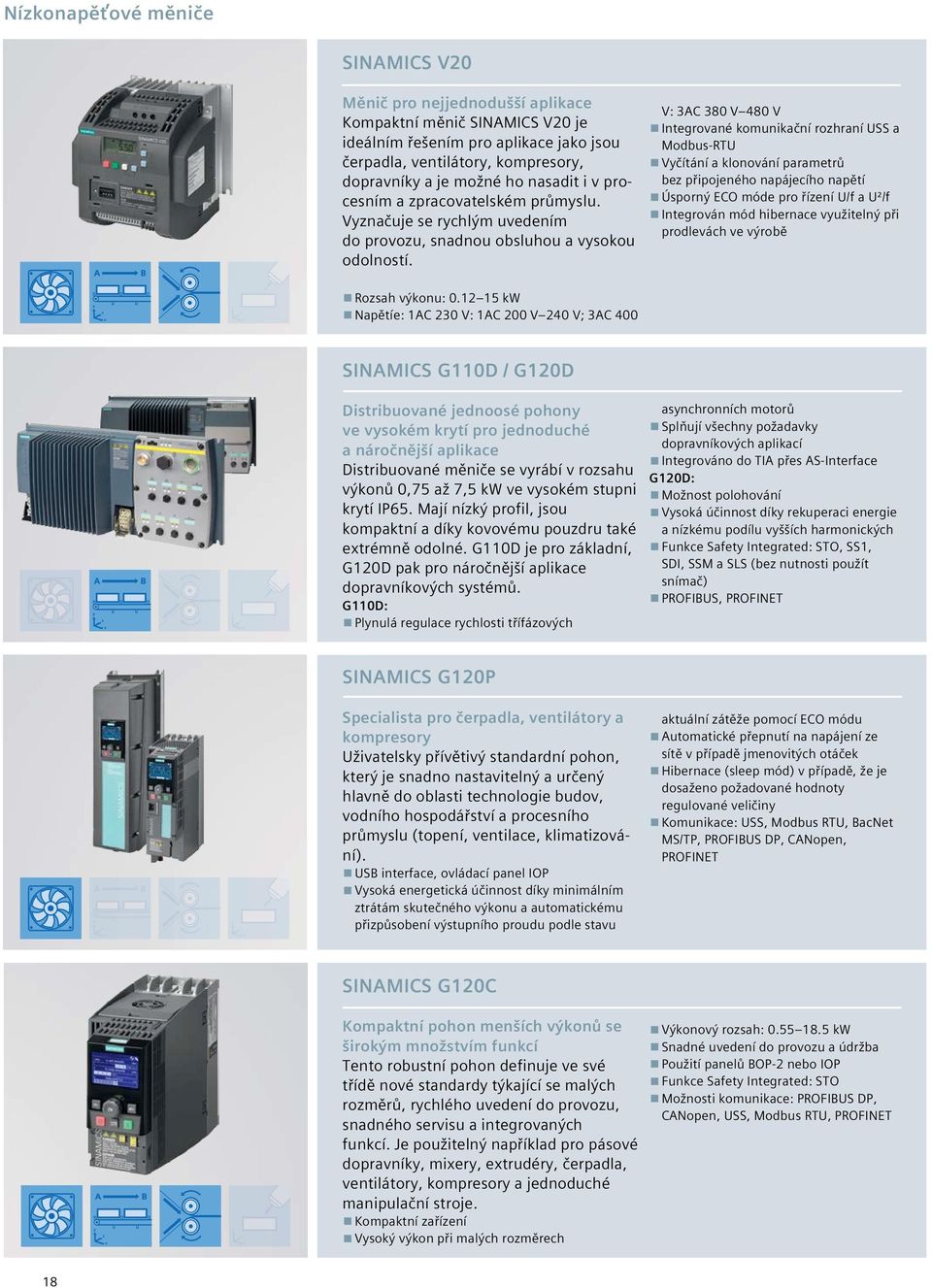

18 Nízkonapěťové měniče V20 Měnič pro nejjednodušší aplikace Kompaktní měnič V20 je ideálním řešením pro aplikace jako jsou čerpadla, ventilátory, kompresory, dopravníky a je možné ho nasadit i v procesním a zpracovatelském průmyslu. Vyznačuje se rychlým uvedením do provozu, snadnou obsluhou a vysokou odolností. V: 3AC 380 V 480 V Integrované komunikační rozhraní USS a Modbus-RTU Vyčítání a klonování parametrů bez připojeného napájecího napětí Úsporný ECO móde pro řízení U/f a U²/f Integrován mód hibernace využitelný při prodlevách ve výrobě Rozsah výkonu: kw Napětíe: 1AC 230 V: 1AC 200 V 240 V; 3AC 400 G110D / G120D Distribuované jednoosé pohony ve vysokém krytí pro jednoduché a náročnější aplikace Distribuované měniče se vyrábí v rozsahu výkonů 0,75 až 7,5 kw ve vysokém stupni krytí IP65. Mají nízký profil, jsou kompaktní a díky kovovému pouzdru také extrémně odolné. G110D je pro základní, G120D pak pro náročnější aplikace dopravníkových systémů. G110D: Plynulá regulace rychlosti třífázových asynchronních motorů Splňují všechny požadavky dopravníkových aplikací Integrováno do TIA přes AS-Interface G120D: Možnost polohování Vysoká účinnost díky rekuperaci energie a nízkému podílu vyšších harmonických Funkce Safety Integrated: STO, SS1, SDI, SSM a SLS (bez nutnosti použít snímač) PROFIBUS, PROFINET G120P Specialista pro čerpadla, ventilátory a kompresory Uživatelsky přívětivý standardní pohon, který je snadno nastavitelný a určený hlavně do oblasti technologie budov, vodního hospodářství a procesního průmyslu (topení, ventilace, klimatizování). USB interface, ovládací panel IOP Vysoká energetická účinnost díky minimálním ztrátám skutečného výkonu a automatickému přizpůsobení výstupního proudu podle stavu aktuální zátěže pomocí ECO módu Automatické přepnutí na napájení ze sítě v případě jmenovitých otáček Hibernace (sleep mód) v případě, že je dosaženo požadované hodnoty regulované veličiny Komunikace: USS, Modbus RTU, BacNet MS/TP, PROFIBUS DP, CANopen, PROFINET G120C Kompaktní pohon menších výkonů se širokým množstvím funkcí Tento robustní pohon definuje ve své třídě nové standardy týkající se malých rozměrů, rychlého uvedení do provozu, snadného servisu a integrovaných funkcí. Je použitelný například pro pásové dopravníky, mixery, extrudéry, čerpadla, ventilátory, kompresory a jednoduché manipulační stroje. Kompaktní zařízení Vysoký výkon při malých rozměrech Výkonový rozsah: kw Snadné uvedení do provozu a údržba Použití panelů BOP-2 nebo IOP Funkce Safety Integrated: STO Možnosti komunikace: PROFIBUS DP, CANopen, USS, Modbus RTU, PROFINET 18

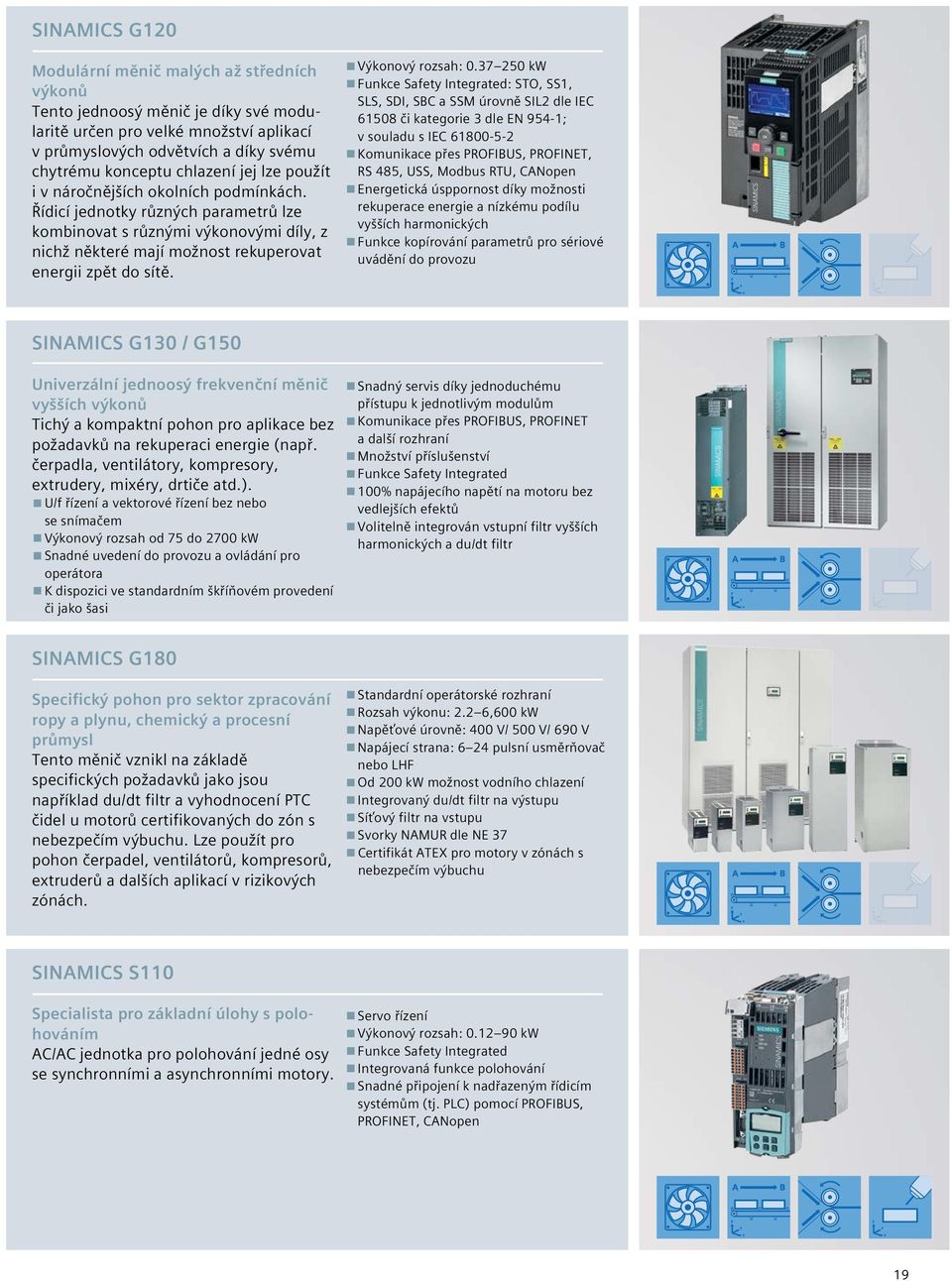

19 G120 Modulární měnič malých až středních výkonů Tento jednoosý měnič je díky své modularitě určen pro velké množství aplikací v průmyslových odvětvích a díky svému chytrému konceptu chlazení jej lze použít i v náročnějších okolních podmínkách. Řídicí jednotky různých parametrů lze kombinovat s různými výkonovými díly, z nichž některé mají možnost rekuperovat energii zpět do sítě. Výkonový rozsah: kw Funkce Safety Integrated: STO, SS1, SLS, SDI, SBC a SSM úrovně SIL2 dle IEC či kategorie 3 dle EN 954-1; v souladu s IEC Komunikace přes PROFIBUS, PROFINET, RS 485, USS, Modbus RTU, CANopen Energetická úsppornost díky možnosti rekuperace energie a nízkému podílu vyšších harmonických Funkce kopírování parametrů pro sériové uvádění do provozu G130 / G150 Univerzální jednoosý frekvenční měnič vyšších výkonů Tichý a kompaktní pohon pro aplikace bez požadavků na rekuperaci energie (např. čerpadla, ventilátory, kompresory, extrudery, mixéry, drtiče atd.). U/f řízení a vektorové řízení bez nebo se snímačem Výkonový rozsah od 75 do 2700 kw Snadné uvedení do provozu a ovládání pro operátora K dispozici ve standardním škříňovém provedení či jako šasi Snadný servis díky jednoduchému přístupu k jednotlivým modulům Komunikace přes PROFIBUS, PROFINET a další rozhraní Množství příslušenství Funkce Safety Integrated 100% napájecího napětí na motoru bez vedlejších efektů Volitelně integrován vstupní filtr vyšších harmonických a du/dt filtr G180 Specifický pohon pro sektor zpracování ropy a plynu, chemický a procesní průmysl Tento měnič vznikl na základě specifických požadavků jako jsou například du/dt filtr a vyhodnocení PTC čidel u motorů certifikovaných do zón s nebezpečím výbuchu. Lze použít pro pohon čerpadel, ventilátorů, kompresorů, extruderů a dalších aplikací v rizikových zónách. Standardní operátorské rozhraní Rozsah výkonu: 2.2 6,600 kw Napěťové úrovně: 400 V/ 500 V/ 690 V Napájecí strana: 6 24 pulsní usměrňovač nebo LHF Od 200 kw možnost vodního chlazení Integrovaný du/dt filtr na výstupu Síťový filtr na vstupu Svorky NAMUR dle NE 37 Certifikát ATEX pro motory v zónách s nebezpečím výbuchu S110 Specialista pro základní úlohy s polohováním AC/AC jednotka pro polohování jedné osy se synchronními a asynchronními motory. Servo řízení Výkonový rozsah: kw Funkce Safety Integrated Integrovaná funkce polohování Snadné připojení k nadřazeným řídicím systémům (tj. PLC) pomocí PROFIBUS, PROFINET, CANopen 19

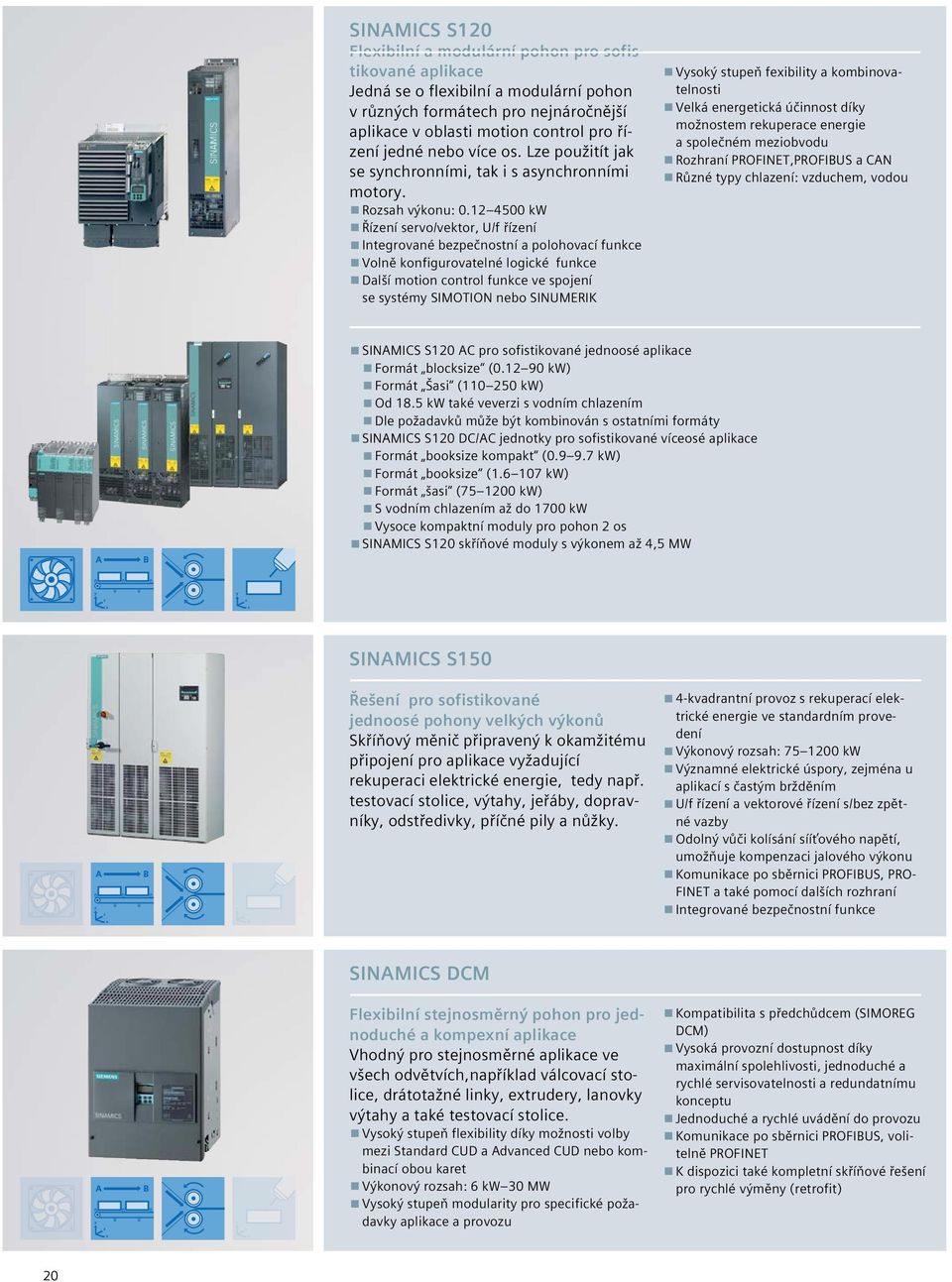

20 S120 Flexibilní a modulární pohon pro sofistikované aplikace Jedná se o flexibilní a modulární pohon v různých formátech pro nejnáročnější aplikace v oblasti motion control pro řízení jedné nebo více os. Lze použitít jak se synchronními, tak i s asynchronními motory. Rozsah výkonu: kw Řízení servo/vektor, U/f řízení Integrované bezpečnostní a polohovací funkce Volně konfigurovatelné logické funkce Další motion control funkce ve spojení se systémy SIMOTION nebo SINUMERIK Vysoký stupeň fexibility a kombinovatelnosti Velká energetická účinnost díky možnostem rekuperace energie a společném meziobvodu Rozhraní PROFINET,PROFIBUS a CAN Různé typy chlazení: vzduchem, vodou S120 AC pro sofistikované jednoosé aplikace Formát blocksize ( kw) Formát Šasi ( kw) Od 18.5 kw také veverzi s vodním chlazením Dle požadavků může být kombinován s ostatními formáty S120 DC/AC jednotky pro sofistikované víceosé aplikace Formát booksize kompakt ( kw) Formát booksize ( kw) Formát šasi ( kw) S vodním chlazením až do 1700 kw Vysoce kompaktní moduly pro pohon 2 os S120 skříňové moduly s výkonem až 4,5 MW S150 Řešení pro sofistikované jednoosé pohony velkých výkonů Skříňový měnič připravený k okamžitému připojení pro aplikace vyžadující rekuperaci elektrické energie, tedy např. testovací stolice, výtahy, jeřáby, dopravníky, odstředivky, příčné pily a nůžky. 4-kvadrantní provoz s rekuperací elektrické energie ve standardním provedení Výkonový rozsah: kw Významné elektrické úspory, zejména u aplikací s častým bržděním U/f řízení a vektorové řízení s/bez zpětné vazby Odolný vůči kolísání sííťového napětí, umožňuje kompenzaci jalového výkonu Komunikace po sběrnici PROFIBUS, PRO- FINET a také pomocí dalších rozhraní Integrované bezpečnostní funkce DCM Flexibilní stejnosměrný pohon pro jednoduché a kompexní aplikace Vhodný pro stejnosměrné aplikace ve všech odvětvích,například válcovací stolice, drátotažné linky, extrudery, lanovky výtahy a také testovací stolice. Vysoký stupeň flexibility díky možnosti volby mezi Standard CUD a Advanced CUD nebo kombinací obou karet Výkonový rozsah: 6 kw 30 MW Vysoký stupeň modularity pro specifické požadavky aplikace a provozu Kompatibilita s předchůdcem (SIMOREG DCM) Vysoká provozní dostupnost díky maximální spolehlivosti, jednoduché a rychlé servisovatelnosti a redundatnímu konceptu Jednoduché a rychlé uvádění do provozu Komunikace po sběrnici PROFIBUS, volitelně PROFINET K dispozici také kompletní skříňové řešení pro rychlé výměny (retrofit) 20

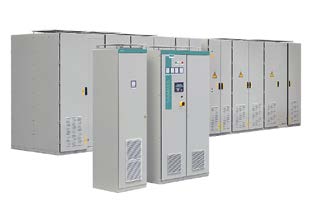

21 Pohony středního napětí GL150 Robustní jednoosý pohon pro synchronní vysokonapěťové aplikace vysokých výkonů Jednoosý pohon vyznačující se extrémně vysokou provozní spolehlivostí, který je téměř bezúdržbový s kompaktním provedením, vysokou koncetrací elektrického výkonu pro čerpadla, ventilátory, kompresory, extrudéry, hnětače atd. Pohybuje se ve výkonové oblasti desítek megawatů. Minimalimalizace počtu komponentů s využitím výhod tyristorové technologie. Výkonový rozsah: MW Komunikace po sběrnici PROFIBUS, volitelně PROFINET Jednoduchá montáž, integrace, provoz a ovládání. GM150 Univerzální pohon pro vysokonapěťové aplikace Pro jednoosé aplikace s vysokým výkonem, které nevyžadují rekuperaci elektrické energie, např. čerpadla, ventilátory, kompresory, extrudéry, drtiče a hlavní pohony lodí. U/f a vektorové řízení s/bez zpětné vazby Výkonový rozsah: 820 kw 18 MW Jednoduchá integrace a montáž Jednoduchá obsluha Komunikace po sběrnici PROFIBUS, volitelně PROFINET Inteligentní funkce pro údržbu SM150 Sofistikovaný pohon pro jednoosé a víceosé vysokonapěťové aplikace Pro jednoosé a víceosé pohony vyžadující vysokou dynamiku, zejména válcovací stolice a důlní aplikace s potřebou rekuperace elektrické energie. 4 kvadrantní provoz s rekuperací elektrické energie Výkonový rozsah: MW Ideální pro aplikace s výměnou energie na úrovni DC meziobvodu Vysoká provozní dostupnost Jednoduchá integrace a montáž Jednoduchá obsluha Komunikace po sběrnici PROFIBUS, volitelně PROFINET Inteligentní funkce pro údržbu SL150 Vysokonapěťový cyklokonvertor pro pomaluběžné synchronní a asynchronní motory s velkým momentem Pro válcovací stolice, důlní stroje, drtiče a mlýny a další aplikace. Komunikace po sběrnici PROFIBUS Vysoká krátkodobá přetížitelnost. 4 kvadrantní provoz s rekuperací elektrické energie Výkonový rozsah 3 40 MW Jednoduchá prověřená konstrukce s trojfázovými tyristorovými můstky umožňující vysokou účinnost a provozní spolehlivost 21

22 a SIMOTICS sladěný team K měničům existuje široká škála nízko- a vysokonapěťových motorů s vysokou účinností, dále pak s převodovkou a možností provozu v zónách s nebezpečím výbuchu. SIMOTICS motory vhodné pro každou aplik Nízkonapěťové motory pro napájení ze sítě nebo frekvenčního měniče General Purpose Severe Duty Trans- Standard Definite Purpose Explosion protected High Torque GP SD TN DP XP HT Výkon IEC: kw NEMA: HP IEC: kw NEMA: HP ,250 kw ,250 kw IEC: ,000 kw NEMA: HP ,100 kw Moment IEC: Nm NEMA: lb-ft IEC: ,022 Nm NEMA: ,776 lb-ft ,500 Nm ,500 Nm IEC: ,090 Nm NEMA: ,187 lb-ft 6, ,000 Nm Rychlost ,600 rpm ,600 rpm ,000 rpm ,600 rpm ,600 rpm rpm Aplikace Čerpadla, ventilátory, kompresory s požadavky na nízkou hmotnost a vysokou účinnost Čerpadla, ventilátory, kompresory, námořní aplikace, mixery, drtičky, exrtudéry, mlýny se speciálním požadavkem na odolnost zejména v chemickém a petrochemickém průmyslu Čerpadla, ventilátory, kompresory, mixery, extrudéry v chemickém a petrochemickém průmyslu, papírenské stroje, těžební, cementářský, ocelářský průmysl, námoří aplikace Speciální aplikace např. pro otočné stoly, ventilaci v tunelech, parkovacích garížích, nákupních centrech, portálových jeřábech, kontejnerových ternminálech Pro obecné průmyslové aplikace se speciálními požadavky v souvislosti s nasazením v prostředí s nebezpečím výbuchu, např. v procesním průmyslu Motory s vysokým výstupním momentem bez převodovky pro papírenské stroje, pomaloběžné čerpadla, drtiče, stříhačky oceli, navijáky nebo centrální pohony v námořních aplikacích G110, G120, S110, S120, G130, G150, G180, S150 G110, G120, S110, S120, G130, G150, G180, S150 G120, S120, G130, G150, G180, S150 G110, G120, S110, S120, G130, G150, G180, S150 G110, G120, S110, S120, G130, G150, G180, S150 G150, G180, S150, S120, S120CM 22

23 Měniče mohou být kombinovány s širokým spektrem synchronních či asynchronních motorů. Nezáleží přitom na Vašich požadavcích, s pohony Siemens vždy dosáhnete ideálního řešení. aci Motory pro aplikace motion control DC motory Vysokonapěťové motory Servo Main Linear Torque Direct Current High Voltage S M L T DC HV kw ,340 kw kw kw až do 1,610 kw ,000 kw Nm ,435 Nm ,375 N ,000 Nm až do 44,500 Nm 1, ,000,000 Nm až do rpm až do 40,000 rpm až do 1,280 m/min až do 1,800 rpm až do 3,600 rpm ,000 rpm Velmi přesné a dynamické aplikace, např. manipulátory, zpracování dřeva, skla, keramiky, kamene, balicí, plastikářské, textilní a obráběcí stroje Pro přesné a vysokorychlostní osy, např. hlavní pohony v lisech, tiskařských strojích, navíječek fólií, vřetena u obráběcích strojů Aplikace s vysokými požadavky na dynamiku a přesnost lineárního pohybu, např. obracečky, obránění laserem, broušení, manipulátory a obráběcí stroje Rotační osy s nejvyššími požadavky na přesnost polohy a sílu, např. extrudéry, navíječky, otočné stoly, obráběcí stroje, zásobníky nástrojů Motory pro aplikace ve všech průmyslových odvětích a infrastruktuře Středně- a vysokonapěťové motory pro aplikace zahrnující čerpadla, ventilátory, kompresory, extrudéry, mlýny, drtiče, dopravníkové pásy, rypadla, pohony pro lodě S110, S120, G130, G150, S150 S110, S120, G130, G150, S150 S120, G130, G150, S150 S120, G130, G150, S150 DCM GM150, SM150, SL150, GL150 Elektropřevodovky SIMOGEAR Při použití elektromotorů s převodovkou doporučujeme produktovou rozsáhlou skupinu SIMOGEAR, která zaručuje opimální spolupráci s měniči. 23

24 Technická data Produkt V20 G120C G120P Purpose Spojitý pohyb - nároky(viz výběrový tool na str. 2-3) Čerpání, ventilace, komprese Základní Základní/střední Střední Transport Základní Základní/střední Výrobní stroje Základní Základní/střední Obrábění Přerušovaný pohyb - nároky (viz výběrový tool str. 2 3) Čerpání, ventilace, komprese Transport Výrobní stroje Obrábění Popis Všestanný měnič pro základní aplikace Kompaktní měnič pro výrobce strojů Všestranný měnič specializovaný na čerpadla, ventilátory, kompresory Provedení Blocksize Blocksize Blocksize Typ pohonu Jednotka AC/AC, připravena k zapojení Jednotka AC/AC, kompaktní Jednotka AC/AC, modulární Stupeň krytí IP20 IP20 IP20, IP55 Napájecí napětí Uline / vstupní napětí Uinput / výkonový rozsah 1AC V kw 3AC V kw 0.55 kw kw kw ±10 % 3AC V 3AC V 3AC V 1 AC 85 V... 3 AC 950 V 3AC kv, napětí motoru kv Rekuperace energie Ne Ne Ne Typy řízení U/f řízení Ano Ano Ano Vektorové řízení s/bez snímače Ano, bez snímače Ano, bez snímače Servo řízení s/bez snímače Řízení rychlosti/momentu v uzavřené smyčce Ne Ano Ano Motory Asynchronní motory Ano Ano Ano Synchronní motory Momentové motory Lineární motory Technologické funkce Integrovaná brzdná jednotka pro výkony 7.5 až 15 kw, klonování parametrů, připojovací a aplikační makra, ECO mód, keep running mód, vyhodnocování spotřeby energie, kaskádové řízení Letmý start, automatický restatrt, kinetické zálohování, BICO technoligie, PID regulátor, volné funkční bloky, DC a dynamické brzdění Safety funkce STO Letmý start, automatický restart, hibernace, kaskádové řízení motorů, 4 PID regulátory, logické a aritmetické funkce, multizónové řízení, bypass Komunikační rozhraní USS/MODBUS RTU PROFIBUS DP, PROFINET, USS/Modbus RTU, CANopen PROFIBUS DP, PROFINET, USS/Modbus RTU, BACnet MS/TP, CANopen PROFIenergy Ano Ano PROFIsave Ano PROFIdrive Ano Ano Funkce spořící energii Ano Ano Ano Nástroje DT-konfigurátor STARTER, Startdrive, SIZER, DT-konfigurátor Katalog Brožura V20 D31 D31 STARTER, Startdrive, SIZER, DT-konfigurátor 24 1) Pro pulzní frekvenci 4 khz 2) Pro pulzní frekvenci 2 khz (ostatní na vyžádání) 3) Ve spojením se SINUMERIK až 1300 Hz

25 Nízké napětí G120 G110D G120D G130 G150 G180 Střední Základní/střední Základní/střední Střední Základní Střední Základní/střední Střední Střední Základní/střední Střední Základní Základní Základní Základní Modulární frekvenční měnič Distribuovaný pohon pro základní jednoosé aplikace nížšího výkonu Distribuovaný pohon pro náročnejší jednoosé aplikace Univerzální pohon pro jednoosé aplikace vyšších výkonů Blocksize Blocksize Blocksize Šasi Skříňové Kompaktní, skříňové Jednotka AC/AC, modulární Jednotka AC/AC Jednotka AC/AC, modulární Jednotka AC/AC, modulární Jednotka AC/AC Jednotka AC/AC Měnič specializovaný pro aplikace zpracování ropy a plynu, v chemickém a procesním průmyslu IP20 IP65 IP65 IP00 / IP20 IP20 IP54 IP20 IP kw kw ±10 % kw kw kw ,100 kw kw ,000 kw ,300 kw ,600 kw kw kw ,700 kw ,600 kw Volitelně Ne Ano Ne Ne Ano Ano Ano Ano Ano Ano Ano Ano Ano, s enkodérem Ne Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano, bez snímače Ano Ano, bez snímače Letmý start, automatický restart, kinetické zálohování, BICO technologie, PID regulátor, volné funkční bloky, DC a dynamické brzdění Letmý start, automatický restart, BICO technologie, PID regulátor, volné funkční bloky, DC a dynamické brzdění Letmý start, automatický restart, BICO technologie, PID regulátor, volné funkční bloky, DC a dynamické brzdění Letmý start, automatický restart, kinetické zálohování, BICO technologie, PID regulátor, DCC, volné funkční bloky Letmý start, kinetické zálohování, automatický restart, řízení proudu a napětí, synchronizace se sítí, technologický regulátor, logické funkce STO, SS1, SBC, SLS, SDI, SSM STO STO, SS1, SLS, SDI, SSM STO, SS1, SBC, SLS, SDI, SSM STO PROFIBUS DP, PROFINET, USS/Modbus RTU, BACnet MS/TP, CANopen AS-Interface PROFIBUS DP, PROFINET PROFIBUS DP, PROFINET, USS, CANopen PROFIBUS DP, CANopen, Modbus TCP/IP, Modbus RTU, na vyžádání: PROFINET Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano STARTER, Startdrive, SIZER, DT-konfigurátor STARTER, SIZER, DT-konfigurátor STARTER, Startdrive, SIZER, DT-konfigurátor STARTER, SIZER, DT konfigurátor D31 D31 D31 D31 D18.1 IMS (Inverter Management Software), SIZER, DT-konfigurátor

26 S110 S120 S150 Základní/střední Střední/vysoké Střední/vysoké Střední/vysoké Střední/vysoké Střední/vysoké Základní/střední Základní/střední Základní/střední Základní/střední Jednosý pohon pro polohování Střední/vysoké Střední/vysoké Střední/vysoké Střední/vysoké Modulární pohon pro sofistikované jedno- a víceosé aplikace Frekvenční měnič pro náročné jednoosé aplikace vyšších výkonů Blocksize Blocksize Šasi Booksize Šasi Skříňové Skříňové Jednotka AC/AC, modulární Jednotka AC/AC, modulární Jednotka AC/AC, modulární Jednotka DC/AC, modulární Jednotka AC/AC IP20 IP20 IP20, volitelně: IP43 IP20 IP00 / IP20, volitelně: IP43 IP20 (IP21 / IP23 / IP43 / IP54) IP20 (IP21 / IP23 / IP43 / IP54) kw kw kw kw kw kw ,000 kw ,000 kw kw ,500 kw ,500 kw ,200 kw Ne Ne Ano, v závistlosti na typu napaječe Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano EPOS, BICO technologie, PID regulátor, opimalizace regulátoru pomocí funkce auto- -tuning Letmý start, automatický restart, kinetické zálohování, EPOS, BICO technologie, PID regulátor, DCC, funkce motion control (ve spojení se SIMOTION), numerické řízení ve spojení s SINUMERIK solution line Letmý start, automatický restart, kinetické zálohování, PID regulátor, DCC, BICO technologie STO, SOS, SBC, SS1, SS2, SLS, SDI, SSM PROFIBUS DP, PROFINET, CANopen, pulzní vstupy, USS protocol STO, SS1, SBC, SOS, SS2, SLS, SSM, SDI, SLP, SP, SBT PROFIBUS DP, PROFINET, USS, CANopen Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano STARTER, SIZER, DT-konfigurátor PM22, D31 PM21, D31 D21.3 STO, SS1, SBC, SOS, SS2, SLS, SSM, SDI, SLP, SP, SBT PROFIBUS DP, PROFINET, USS, CANopen STARTER, SIZER, DT-Konfigurátor STO: Safe Torque Off SOS: Safe Operating Stop SBC: Safe Brake Control SS1: Safe Stop 1 (bezpečné zastavení kategorie 1) SS2: Safe Stop (bezpečné zastavení kategorie 2)

27 DC napětí Střední napětí DCM / Cabinet GL150 GM150 SM150 SL150 Základní/střední Základní/střední Střední/vysoké Střední Základní/střední/vysoké Střední/vysoké Vysoké Střední/vysoké Střední Základní/střední Střední/vysoké Vysoké Vysoké Vysoké Vysoké DC měnič pro základní a náročné aplikace Frekvenční měnič pro synchronní motory nejvyšších výkonů Frekvenční měnič pro pohony středního napětí Frekvenční měnič pro náročnější jedno- a víceosé aplikace v oblasti středního napětí DC converter unit, converter Skříňové Skříňové Skříňové Skříňové cabinet Jednotka AC/DC, kompaktní Jednotka AC/AC Jednotka AC/AC Jednotky AC/AC, systém DC sběrnice pro připojení více motorů Provedení AC/AC Cyklokonvertor pro pomaloběžné synchronní a asynchronní motory s vysokým momentem IP00 IP54 Vzduchem chlazené IP20 (vol. IP42), vodou chlazené IP41 (vol. IP54) Vzduchem chlazené IP22 (vol. IP42), vodou chlazené IP43 (vol. IP54) IP43 (volitelně IP54) Řídicí sekce: IP20 Výkonová čast: IP41, volitelně IP kw (paralelním propojením až do 30 MW) 2, ,000 kw ,000 kw 2, ,500 kw 3., ,000 kw (pro indukční motory) Ano, pro odpovídající verzi Ano Ne Ano Ano Ano Ano Ano Ano Ano Ano Ano DC motory Ano Ano Ano Ano Ano BICO technologie, PID regulátor, volné funkční bloky, automatický restart, DCC Letmý start, automatický restart, kinetické zálohování, DCC, BICO technologie Letmý start, automatický restart, DCC, BICO technologie STO PROFIBUS DP, PROFINET, USS PROFIBUS DP, PROFINET, CANopen PROFIBUS DP, PROFINET, Modbus, CANopen PROFIBUS DP, PROFINET, CANopen PROFIBUS DP, PROFINET, CANopen Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano Ano, dle aplikace SIZER, DT-Konfigurátor STARTER, SIZER, DT konfigurátor STARTER, SIZER, DT konfigurátor STARTER, SIZER, DT konfigurátor D23.1, D23.2 D12 SLS: Safely Limited Speed SSM: Safe Speed Monitor SDI: Safe Direction SLP: Safely Limited Position 27

28 Více k tématu IDS Využijte všechny možnosti Integrated Drive Systems (IDS). Zvyšte svůj náskok před konkurencí a využijte času k tvorbě zisku. Vstup na web Integrated Drive Systems Navštivte naše stránky z mobilu! Sledujte novinky na: Siemens, s.r.o. Sektor Industry Divize Drive Technologies Kancelář Brno, Olomoucká 7/ Brno, Česká Republika Změny vyhrazeny Informace obsažené v této brožuře obsahují obecný popis vlastností produktu, které se nemusí v takto popsané formě vždy shodovat s konkrétním použitím nebo se mohou měnit v důsledku dalšího vývoje. Požadované technické vlastnosti jsou závazné pouze v okamžiku uzavření smlouvy, kdy budou jasně dohodnuty. Všechna označení produktu mohou být obchodní známkou či obchodním názvem firmy SIEMENS AG nebo jejích dodavatelů, jejichž použití třetí stranou pro vlastní účely může být porušením práv vlastníka.
