AKUSTICKÝ POSUDEK. Posouzení dělicích mezibytových stěn na akci BD V Závětří. Objednatel ALFAPLAN s.r.o. Stará Pohůrka České Budějovice

Transkript

1 Sirkárny 467/2a, České Budějovice fax: , mobil: AKUSTICKÝ POSUDEK Posouzení dělicích mezibytových stěn na akci BD V Závětří Objednatel ALFAPLAN s.r.o. Stará Pohůrka České Budějovice Číslo zakázky Datum vydání Vypracoval Ing. Jana Dolejší mobil: Počet výtisků 2 Výtisk číslo 1 2 E Všechna práva vyhrazena Obsah tohoto Akustického posudku je chráněn Autorským zákonem. Bez písemného svolení zpracovatele Studio D akustika s.r.o. se nesmí Akustický posudek reprodukovat jinak než celý.

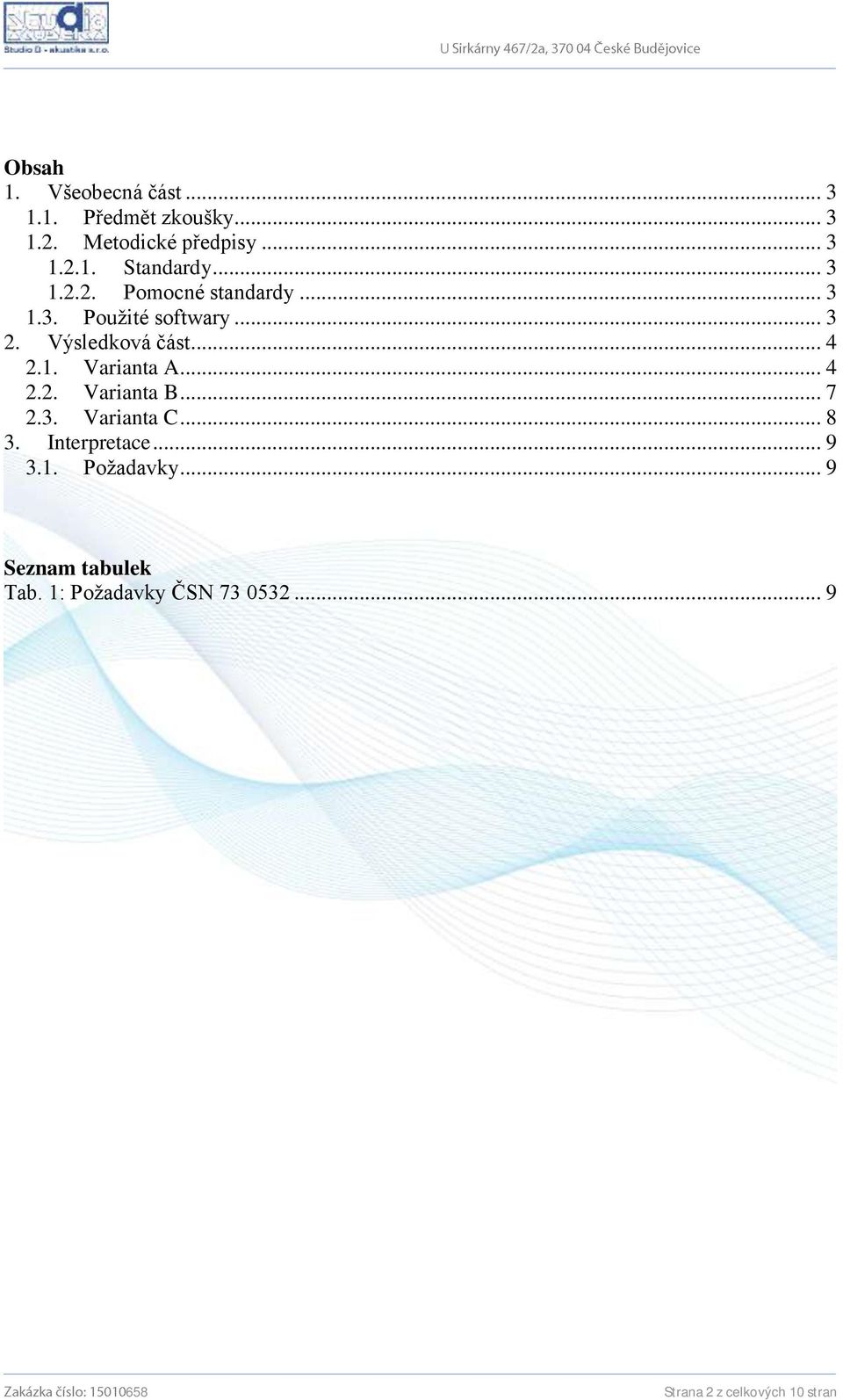

2 Obsah 1. Všeobecná část Předmět zkoušky Metodické předpisy Standardy Pomocné standardy Použité softwary Výsledková část Varianta A Varianta B Varianta C Interpretace Požadavky... 9 Seznam tabulek Tab. 1: Požadavky ČSN Strana 2 z celkových 10 stran

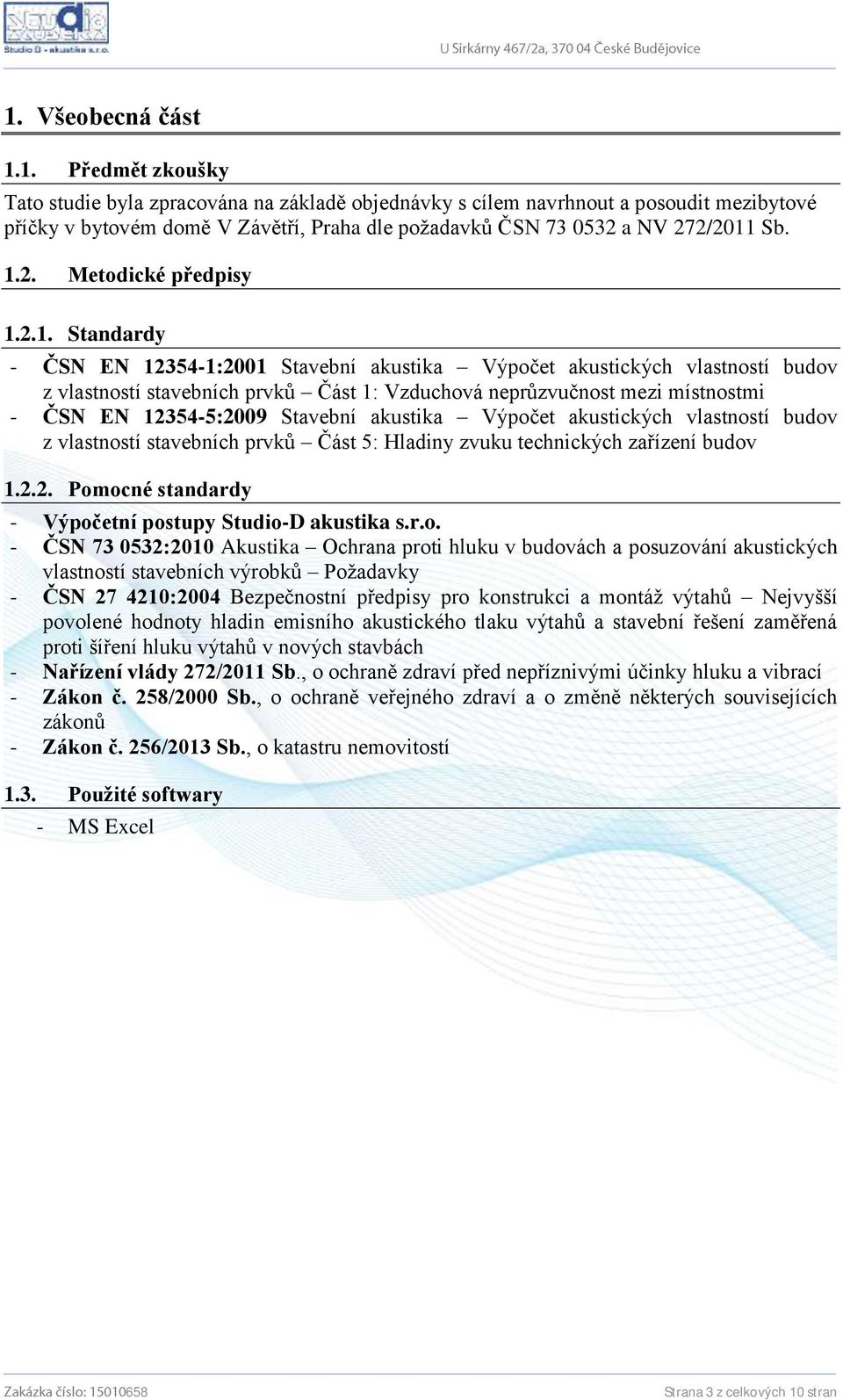

3 1. Všeobecná část 1.1. Předmět zkoušky Tato studie byla zpracována na základě objednávky s cílem navrhnout a posoudit mezibytové příčky v bytovém domě V Závětří, Praha dle požadavků ČSN a NV 272/2011 Sb Metodické předpisy Standardy - ČSN EN :2001 Stavební akustika Výpočet akustických vlastností budov z vlastností stavebních prvků Část 1: Vzduchová neprůzvučnost mezi místnostmi - ČSN EN :2009 Stavební akustika Výpočet akustických vlastností budov z vlastností stavebních prvků Část 5: Hladiny zvuku technických zařízení budov Pomocné standardy - Výpočetní postupy Studio-D akustika s.r.o. - ČSN :2010 Akustika Ochrana proti hluku v budovách a posuzování akustických vlastností stavebních výrobků Požadavky - ČSN :2004 Bezpečnostní předpisy pro konstrukci a montáž výtahů Nejvyšší povolené hodnoty hladin emisního akustického tlaku výtahů a stavební řešení zaměřená proti šíření hluku výtahů v nových stavbách - Nařízení vlády 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací - Zákon č. 258/2000 Sb., o ochraně veřejného zdraví a o změně některých souvisejících zákonů - Zákon č. 256/2013 Sb., o katastru nemovitostí 1.3. Použité softwary - MS Excel 658 Strana 3 z celkových 10 stran

4 2. Výsledková část Stávající příčky jsou provedeny z keramických podélně děrovaných cihel (65x140x290mm) s oboustrannou štukovou omítkou o celkové tloušťce cca. 100 mm. m = 120 kg/m 2 R w = 39 db Posouzení bylo provedeno ve 3 variantách: Varianta A: - stávající příčka se vybourá a nahradí se lehkou dvojitou SDK příčkou Varianta B: - stávající příčka bude ponechána a bude opatřena z jedné strany SDK předstěnou, Varianta C: - stávající příčka bude ponechána a bude opatřena přizdívka z lehké pórobetonové nebo keramické akustické stěny. Stavební akustika mezibytová stěna Dle ČSN musí být dodrženy minimální hodnoty zvukové izolace dělících konstrukcí: vážená stavební neprůzvučnost mezibytová stěna R w = 53 db 2.1. Varianta A Mezi železobetonovými stropy: - stávající příčka se vybourá a nahradí se lehkou dvojitou SDK příčkou MA anebo bezpečnostní příčkou B3 MA Minerální vata mm vykazující minimálně 40 kg/m 3. Stěnu je nutno provést na stropní konstrukci. R W = 63 db R w = 55 db > R w,pož = 53 db vyhovuje Mezi dřevěnými stropy: - stávající příčka se vybourá a nahradí se lehkou dvojitou SDK příčkou MA anebo bezpečnostní příčkou B3 MA Minerální vata mm vykazující minimálně 40 kg/m 3. K této stěně se provede předstěna skladby: - 40 mm minerální vata 60 kg/m3-60 mm vzduchová mezera - 2 x sádrokarton 12,5 mm tl. Stěnu je nutno provést na stropní konstrukci. R W = 63 db R w = 55 db > R w,pož = 53 db vyhovuje 658 Strana 4 z celkových 10 stran

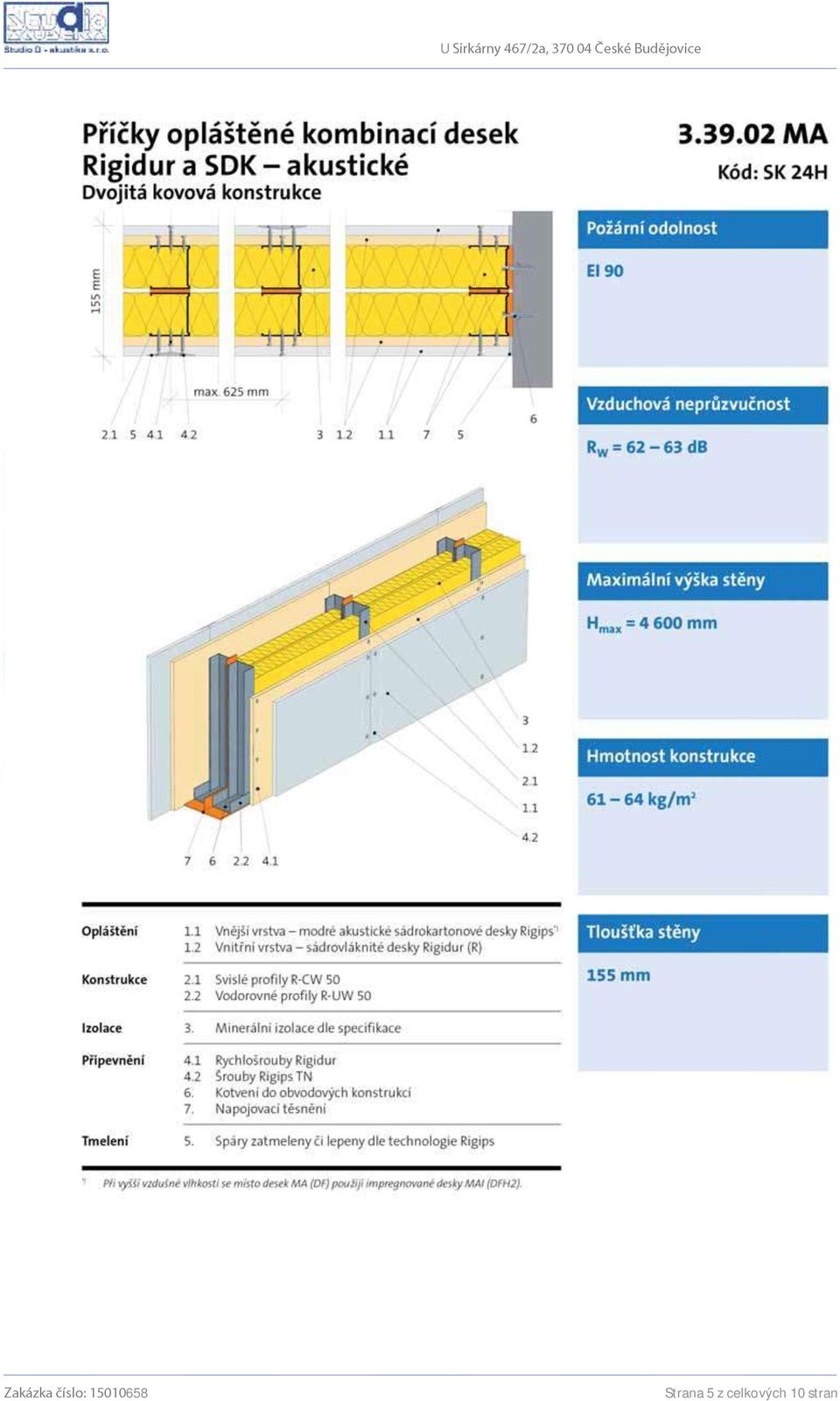

5 658 Strana 5 z celkových 10 stran

6 Pozn. Veškeré hodnoty platí v případě, že žádné konstrukce nejsou nijak oslabovány!! A veškeré detaily jsou správně provedeny 658 Strana 6 z celkových 10 stran

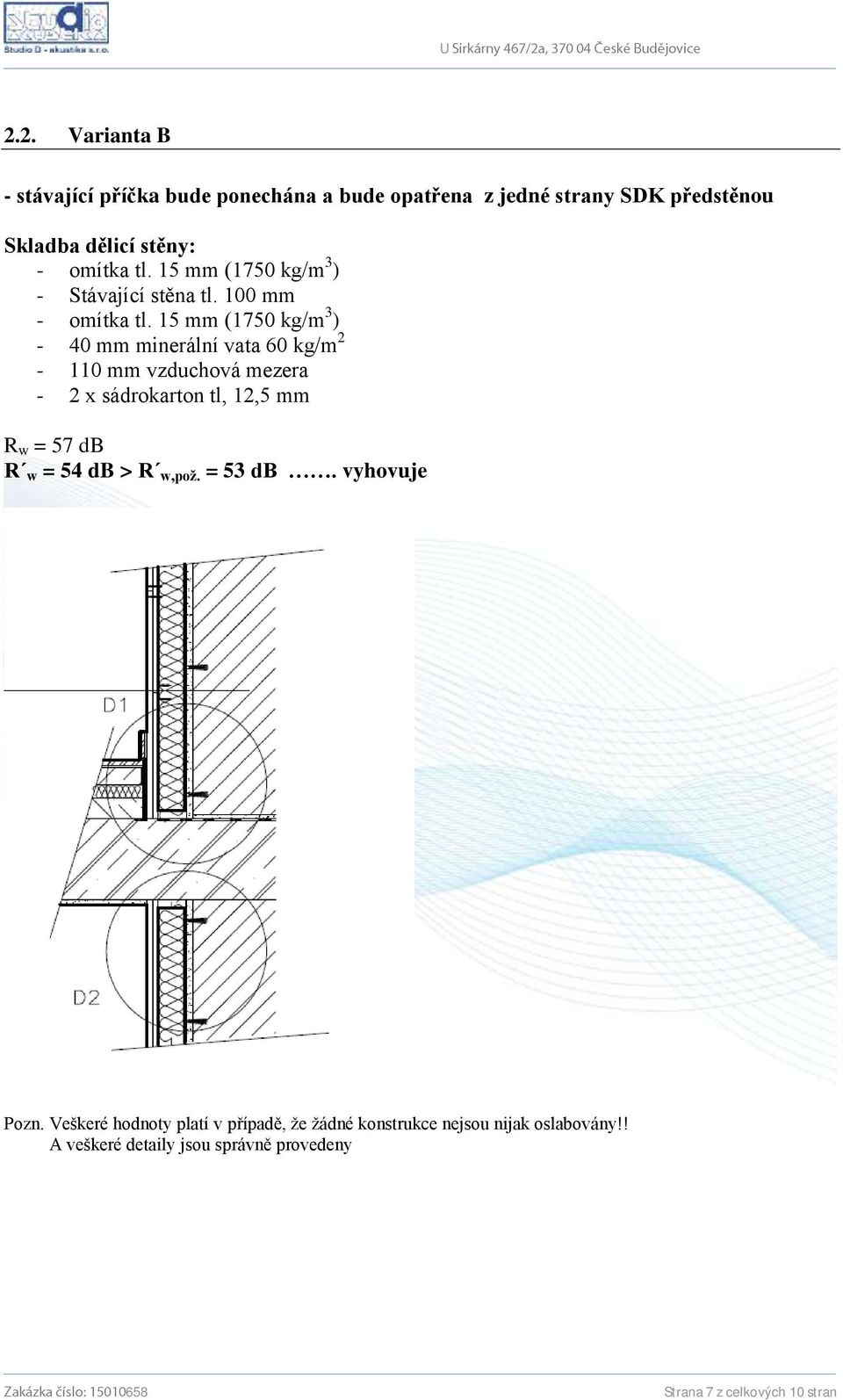

7 2.2. Varianta B - stávající příčka bude ponechána a bude opatřena z jedné strany SDK předstěnou Skladba dělicí stěny: - omítka tl. 15 mm (1750 kg/m 3 ) - Stávající stěna tl. 100 mm - omítka tl. 15 mm (1750 kg/m 3 ) - 40 mm minerální vata 60 kg/m mm vzduchová mezera - 2 x sádrokarton tl, 12,5 mm R w = 57 db R w = 54 db > R w,pož. = 53 db. vyhovuje Pozn. Veškeré hodnoty platí v případě, že žádné konstrukce nejsou nijak oslabovány!! A veškeré detaily jsou správně provedeny 658 Strana 7 z celkových 10 stran

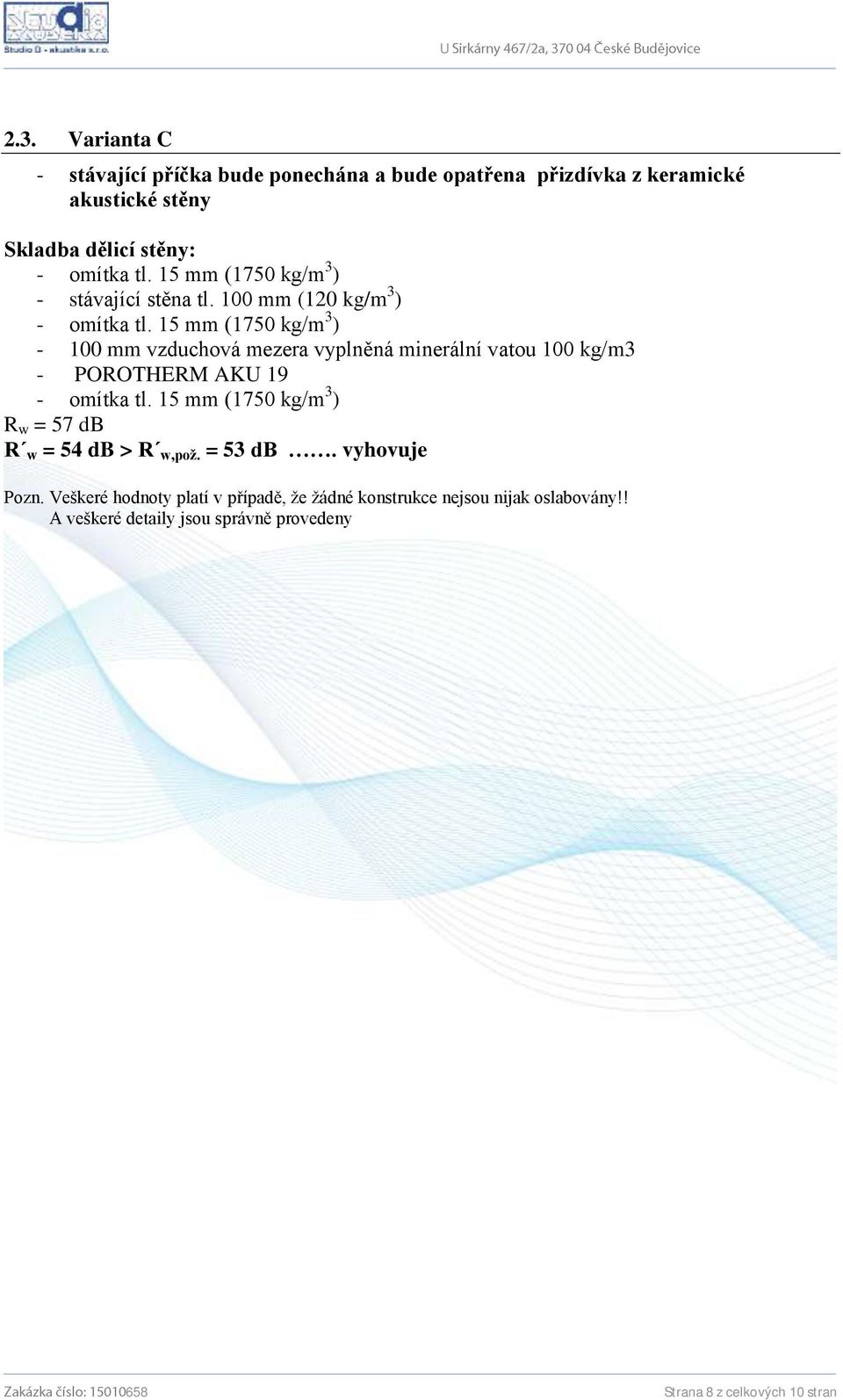

8 2.3. Varianta C - stávající příčka bude ponechána a bude opatřena přizdívka z keramické akustické stěny Skladba dělicí stěny: - omítka tl. 15 mm (1750 kg/m 3 ) - stávající stěna tl. 100 mm (120 kg/m 3 ) - omítka tl. 15 mm (1750 kg/m 3 ) mm vzduchová mezera vyplněná minerální vatou 100 kg/m3 - POROTHERM AKU 19 - omítka tl. 15 mm (1750 kg/m 3 ) R w = 57 db R w = 54 db > R w,pož. = 53 db. vyhovuje Pozn. Veškeré hodnoty platí v případě, že žádné konstrukce nejsou nijak oslabovány!! A veškeré detaily jsou správně provedeny 658 Strana 8 z celkových 10 stran

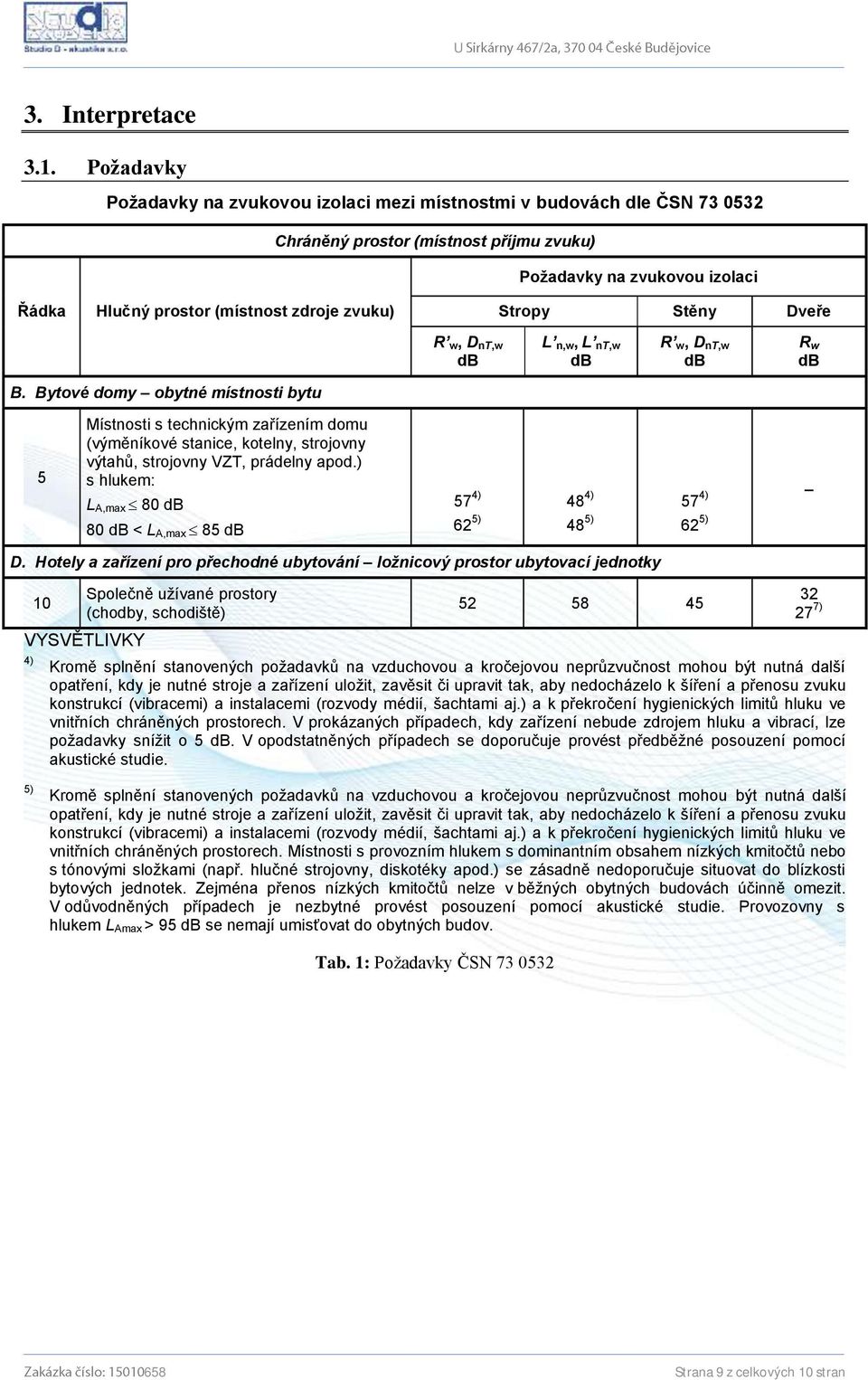

9 3. Interpretace 3.1. Požadavky Požadavky na zvukovou izolaci mezi místnostmi v budovách dle ČSN Chráněný prostor (místnost příjmu zvuku) Požadavky na zvukovou izolaci Řádka Hlučný prostor (místnost zdroje zvuku) Stropy Stěny Dveře R w, D nt,w db L n,w, L nt,w db R w, D nt,w db R w db B. Bytové domy obytné místnosti bytu 5 Místnosti s technickým zařízením domu (výměníkové stanice, kotelny, strojovny výtahů, strojovny VZT, prádelny apod.) s hlukem: L A,max 80 db 80 db < L A,max 85 db 57 4) 48 4) 62 5) 57 4) 48 5) 62 5) D. Hotely a zařízení pro přechodné ubytování ložnicový prostor ubytovací jednotky 10 Společně užívané prostory (chodby, schodiště) VYSVĚTLIVKY 4) Kromě splnění stanovených požadavků na vzduchovou a kročejovou neprůzvučnost mohou být nutná další opatření, kdy je nutné stroje a zařízení uložit, zavěsit či upravit tak, aby nedocházelo k šíření a přenosu zvuku konstrukcí (vibracemi) a instalacemi (rozvody médií, šachtami aj.) a k překročení hygienických limitů hluku ve vnitřních chráněných prostorech. V prokázaných případech, kdy zařízení nebude zdrojem hluku a vibrací, lze požadavky snížit o 5 db. V opodstatněných případech se doporučuje provést předběžné posouzení pomocí akustické studie ) 5) Kromě splnění stanovených požadavků na vzduchovou a kročejovou neprůzvučnost mohou být nutná další opatření, kdy je nutné stroje a zařízení uložit, zavěsit či upravit tak, aby nedocházelo k šíření a přenosu zvuku konstrukcí (vibracemi) a instalacemi (rozvody médií, šachtami aj.) a k překročení hygienických limitů hluku ve vnitřních chráněných prostorech. Místnosti s provozním hlukem s dominantním obsahem nízkých kmitočtů nebo s tónovými složkami (např. hlučné strojovny, diskotéky apod.) se zásadně nedoporučuje situovat do blízkosti bytových jednotek. Zejména přenos nízkých kmitočtů nelze v běžných obytných budovách účinně omezit. V odůvodněných případech je nezbytné provést posouzení pomocí akustické studie. Provozovny s hlukem L Amax > 95 db se nemají umisťovat do obytných budov. Tab. 1: Požadavky ČSN Strana 9 z celkových 10 stran

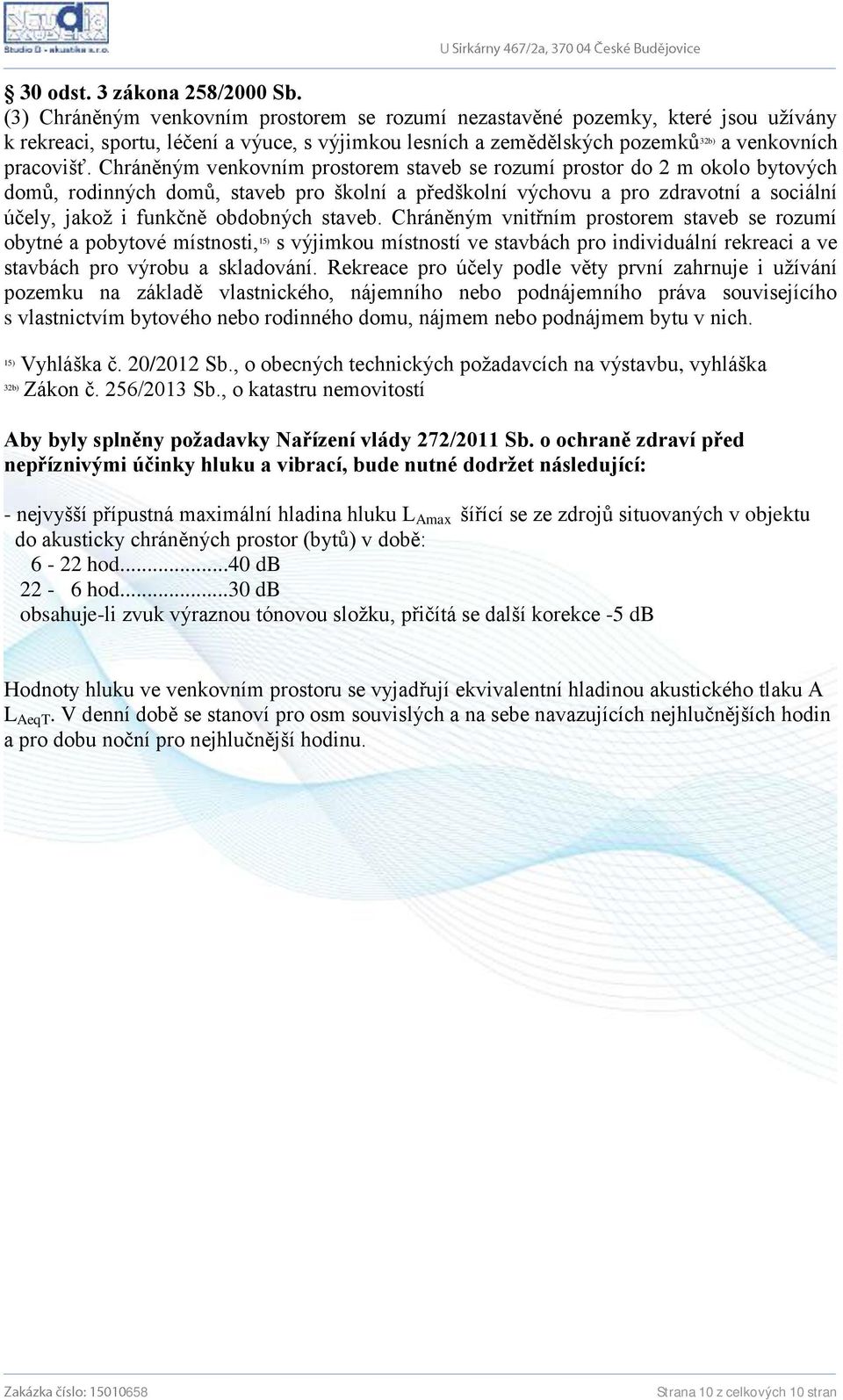

10 30 odst. 3 zákona 258/2000 Sb. (3) Chráněným venkovním prostorem se rozumí nezastavěné pozemky, které jsou užívány k rekreaci, sportu, léčení a výuce, s výjimkou lesních a zemědělských pozemků 32b) a venkovních pracovišť. Chráněným venkovním prostorem staveb se rozumí prostor do 2 m okolo bytových domů, rodinných domů, staveb pro školní a předškolní výchovu a pro zdravotní a sociální účely, jakož i funkčně obdobných staveb. Chráněným vnitřním prostorem staveb se rozumí obytné a pobytové místnosti, 15) s výjimkou místností ve stavbách pro individuální rekreaci a ve stavbách pro výrobu a skladování. Rekreace pro účely podle věty první zahrnuje i užívání pozemku na základě vlastnického, nájemního nebo podnájemního práva souvisejícího s vlastnictvím bytového nebo rodinného domu, nájmem nebo podnájmem bytu v nich. U 15) Vyhláška č. 20/2012 Sb., o obecných technických požadavcích na výstavbu, vyhláška 32b) Zákon č. 256/2013 Sb., o katastru nemovitostí Aby byly splněny požadavky Nařízení vlády 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací, bude nutné dodržet následující: - nejvyšší přípustná maximální hladina hluku L Amax šířící se ze zdrojů situovaných v objektu do akusticky chráněných prostor (bytů) v době: 6-22 hod...40 db 22-6 hod...30 db obsahuje-li zvuk výraznou tónovou složku, přičítá se další korekce -5 db Hodnoty hluku ve venkovním prostoru se vyjadřují ekvivalentní hladinou akustického tlaku A L AeqT. V denní době se stanoví pro osm souvislých a na sebe navazujících nejhlučnějších hodin a pro dobu noční pro nejhlučnější hodinu. 658 Strana 10 z celkových 10 stran
