1 Akustická měření Michaela Špačková, 1.S

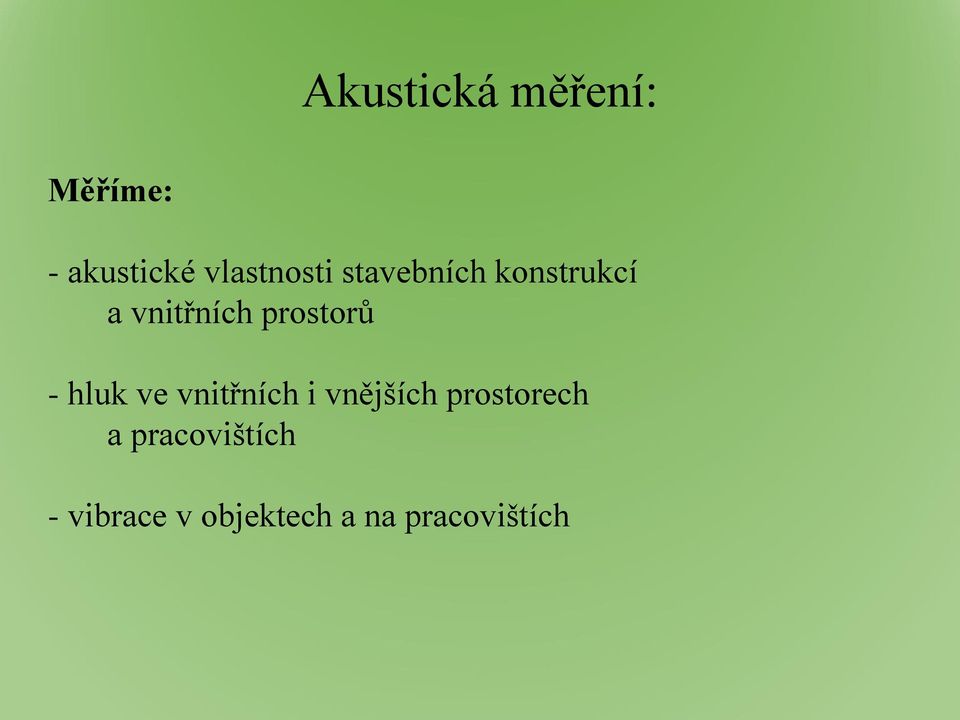

2 Akustická měření: Měříme: - akustické vlastnosti stavebních konstrukcí a vnitřních prostorů - hluk ve vnitřních i vnějších prostorech a pracovištích - vibrace v objektech a na pracovištích

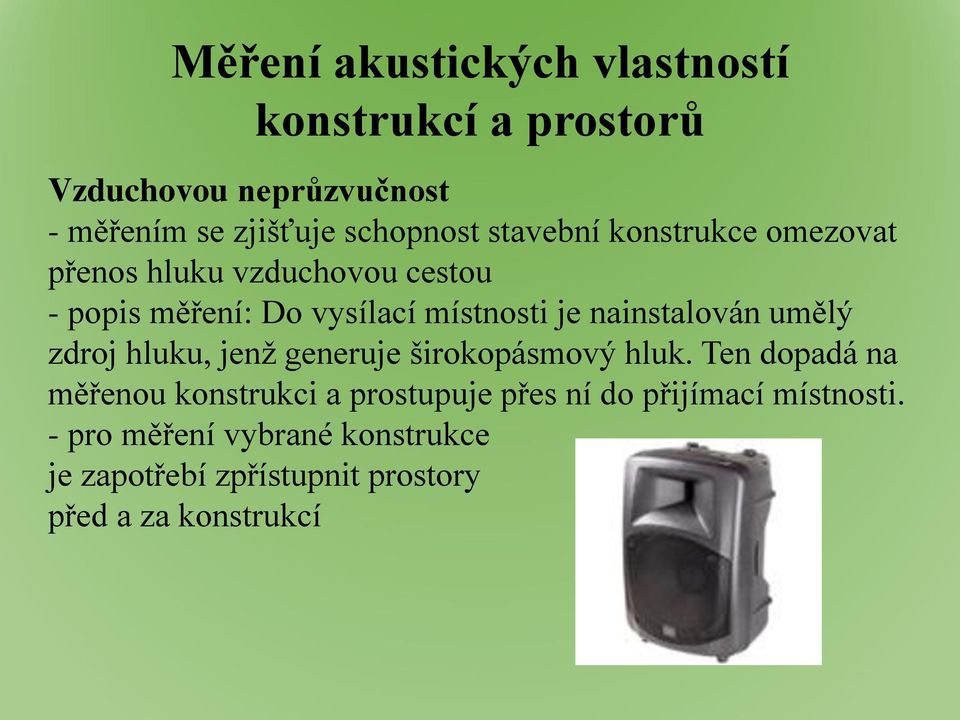

3 Měření akustických vlastností konstrukcí a prostorů Vzduchovou neprůzvučnost - měřením se zjišťuje schopnost stavební konstrukce omezovat přenos hluku vzduchovou cestou - popis měření: Do vysílací místnosti je nainstalován umělý zdroj hluku, jenž generuje širokopásmový hluk. Ten dopadá na měřenou konstrukci a prostupuje přes ní do přijímací místnosti. - pro měření vybrané konstrukce je zapotřebí zpřístupnit prostory před a za konstrukcí

4 Měření akustických vlastností konstrukcí a prostorů Kročejová neprůzvučnost - měřením se zjišťuje schopnost stavební konstrukce (zpravidla podlahy) omezovat hluk šířený chvěním a vibracemi - popis měření: Do vysílací místnosti se umístí zdroj normalizovaného kročejového hluku. Ten svými údery šíří vibrace do sledované konstrukce v místnosti. Na druhé straně konstrukce se měří vzniklý hluk. Korigováním naměřených hodnot na pohltivost příjmu získáme váženou normalizovanou hladinu kročejového zvuku. - pro měření vybrané konstrukce je zapotřebí zpřístupnit prostory nad i pod konstrukcí

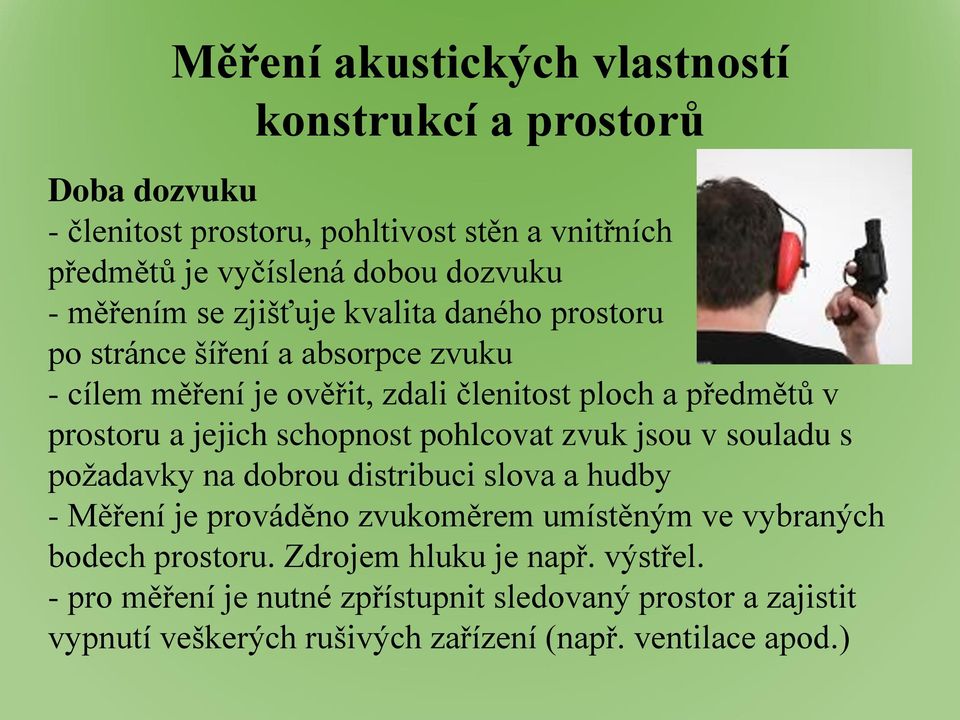

5 Měření akustických vlastností konstrukcí a prostorů Doba dozvuku - členitost prostoru, pohltivost stěn a vnitřních předmětů je vyčíslená dobou dozvuku - měřením se zjišťuje kvalita daného prostoru po stránce šíření a absorpce zvuku - cílem měření je ověřit, zdali členitost ploch a předmětů v prostoru a jejich schopnost pohlcovat zvuk jsou v souladu s požadavky na dobrou distribuci slova a hudby - Měření je prováděno zvukoměrem umístěným ve vybraných bodech prostoru. Zdrojem hluku je např. výstřel. - pro měření je nutné zpřístupnit sledovaný prostor a zajistit vypnutí veškerých rušivých zařízení (např. ventilace apod.)

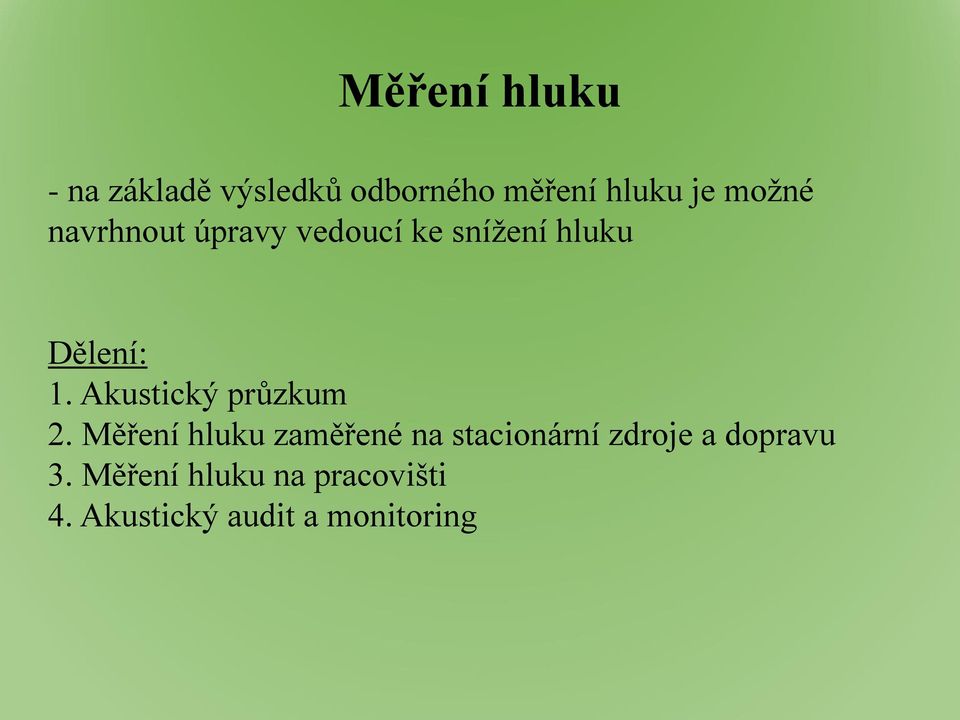

6 Měření hluku - na základě výsledků odborného měření hluku je možné navrhnout úpravy vedoucí ke snížení hluku Dělení: 1. Akustický průzkum 2. Měření hluku zaměřené na stacionární zdroje a dopravu 3. Měření hluku na pracovišti 4. Akustický audit a monitoring

7 1. Akustický průzkum Akustický průzkum lokality - cílem měření hluku pro posuzované lokality je zjistit stávající hlukové zatížení, a to jak v denní, tak noční době - měření dává průkaz, který slouží jako podklad pro návrh akustických opatření (bariéry apod.) Akustický průzkum objektu - cílem akustického průzkumu pro posuzované objekty je zmapování prostoru z hlediska akustických vlastností stavebních konstrukcí, hluku z provozu stacionárních zdrojů a pronikajícího hluku z venkovního prostoru - slouží jako podpora při rozhodování, či jako podklad pro projektování

8 2. Stacionární zdroje a doprava - cílem měření hluku je ověřit plnění hygienických limitů a získání dat pro případný návrh úprav - měření hluku se provádí vůči chráněným prostorům Měření hluku z provozu stacionárních zdrojů - posouzení hluku se provádí vždy pro jejich maximální možnou součinnost a provozní režim, který může nastat, a to jak pro denní, tak i pro noční dobu - v denní době se posuzuje 8 souvislých na sebe navazujících nejhlučnějších hodin, v noční době nejhlučnější 1 hodina Měření hluku z dopravy - posouzení se provádí pro denní i pro noční dobu - v denní době se posuzuje 16 hodin, v noční době 8 hodin hluku

9 3. Měření hluku na pracovišti - zabývá se měřením hlukové zátěže pracovníka - je prováděno ve výrobních a administrativ. prostorech Měření hluku při pracovních činnostech - měření probíhá při provádění jednotlivých činností a běhu jednotlivých zařízení - na základě naměřených hladin hluku je pak výpočtem stanovena celková hluková expozice pracovníka Celosměnové měření hluku - měření typického pracovního dne - pro tento případ je pak naměřená hladina hluku celkovou hlukovou expozicí zaměstnance

10 4. Akustický audit a monitoring - dochází k měření hluku z dopravy, z provozoven a dalších zdrojů hluku - měření hluku prováděno jednorázově akustickým auditem nebo průběžně monitorováním Akustický audit - měření hluku zajišťuje maximální míru posouzení všech částí, konstrukcí a zařízení ve sledovaném objektu - cílem je odhalit nedostatky stavby - slouží podklad pro řešení nápravných opatření a úprav Akustický monitoring - opakované měření hluku ve vybraných bodech má zajistit průkaz o plnění hygienických limitů v lokalitě a o přístupu společnosti k životnímu prostředí v oblasti hlukových emisí

11

12 Měření vibrací - provádí se v budovách a na pracovištích a poté se zpracovává následná analýza výsledků měření - dále se provádí technické měření vibrací, které se zabývá vibracemi strojů a zařízení - také se provádí vibrodiagnostika strojů a zařízení, která slouží k detekci poruch a návrhu úprav

13 Měření vibrací v objektech Měření vibrací v pracovním prostředí - je sledován vliv celkových vibrací na zdraví člověka nebo na ruce člověka - k vibracím dochází při práci s ručním náčiním, při řízení dopravních prostředků nebo mechanizovaných strojů Měření vibrací v budovách - provádí se měření celkových vibrací v budovách způsobené nejčastěji silniční a železniční dopravou, těžbou v lomech nebo dolech nebo stavební činností - Výsledkem jsou přehledné grafy a tabulky, poskytují tak přehled o skutečné zátěži

14 Technické měření vibrací Vliv zařízení na chráněný prostor a analýza přenosových cest - při technickém měření vibrací dochází ke zjištění míry přenosu chvění a vibrací ze zařízení do sledovaného prostoru - další analýzou jsou pak zjištěny přenosové cesty od zdroje do sledovaného prostoru Návrh antivibračních opatření - na základě předchozích měření provedeme návrh protihlukových a antivibračních opatření (vibroizolační opatření), která přispívají ke snížení přenosu vibrací

15 Vibrodiagnostika strojů a zařízení Periodická měření vibrací na zařízení - pravidelná diagnostika strojů a zařízení prováděná za účelem detekce budoucích vad pomáhá předejít nákladným opravám při destrukci způsobené vibracemi speciální metody měření vibrací Při měření vibrací využíváme tyto metody: - Metoda PTK (provozní tvary kmitů) je použitelná všude, kde stroj nelze zastavit a je třeba určit možný zdroj vibrací - Metoda rozběh / doběh identifikuje vlastní frekvence a jejich rezonance při startu a zastavení stroje

16

17 Použité zdroje

18 Děkuji za pozornost.
