AKUSTICKÝ POSUDEK. Objednatel ALFAPLAN s.r.o. Stará Pohůrka České Budějovice

Transkript

1 fax: , mobil: AKUSTICKÝ POSUDEK Posouzení stávající výtahové šachty na akci Stavební úpravy, nástavba a přístavba domova pro seniory Kaplice, ul. Míru 366, k.ú. Kaplice Objednatel ALFAPLAN s.r.o. Stará Pohůrka České Budějovice Číslo zakázky Datum vydání Vypracoval Ing. Jana Stehlíková mobil: Počet výtisků 2 Výtisk číslo 1 2 E Všechna práva vyhrazena Obsah tohoto Akustického posudku je chráněn Autorským zákonem. Bez písemného svolení zpracovatele Studio D akustika s.r.o. se nesmí Akustický posudek reprodukovat jinak než celý.

2 Obsah 1. Všeobecná část Předmět zkoušky Metodické předpisy Standardy Pomocné standardy Použité softwary Dokumentace Výsledková část Stavební akustika výtahová šachta/ pokoj (hotelového typu) Stavební akustika výtahová šachta/ pokoj (bytu) Interpretace Požadavky Vyhodnocení Seznam obrázků Obr. 1: Fotomapa... 4 Obr. 2: Půdorys výtahu v 1.NP... 4 Obr. 3: Půdorys výtahu v 2.NP... 5 Obr. 4: Půdorys výtahu v 3.NP... 5 Obr. 5: Řez výtahovou šachtou... 6 Seznam tabulek Tab. 1: Požadavky ČSN Strana 2 z celkových 10 stran

3 1. Všeobecná část 1.1. Předmět zkoušky Tato studie byla zpracována na základě objednávky s cílem posoudit stávající výtahovou šachtu na akci Stavební úpravy, nástavba a přístavba domova pro seniory Kaplice, ul. Míru 366, k.ú. Kaplice dle požadavků ČSN a NV 272/2011 Sb Metodické předpisy Standardy - ČSN EN :2001 Stavební akustika Výpočet akustických vlastností budov z vlastností stavebních prvků Část 1: Vzduchová neprůzvučnost mezi místnostmi - ČSN EN :2009 Stavební akustika Výpočet akustických vlastností budov z vlastností stavebních prvků Část 5: Hladiny zvuku technických zařízení budov Pomocné standardy - Výpočetní postupy Studio-D akustika s.r.o. - ČSN :2010 Akustika Ochrana proti hluku v budovách a posuzování akustických vlastností stavebních výrobků Požadavky - ČSN :2004 Bezpečnostní předpisy pro konstrukci a montáž výtahů Nejvyšší povolené hodnoty hladin emisního akustického tlaku výtahů a stavební řešení zaměřená proti šíření hluku výtahů v nových stavbách - Nařízení vlády 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací - Zákon č. 258/2000 Sb., o ochraně veřejného zdraví a o změně některých souvisejících zákonů - Zákon č. 256/2013 Sb., o katastru nemovitostí 1.3. Použité softwary - MS Excel Strana 3 z celkových 10 stran

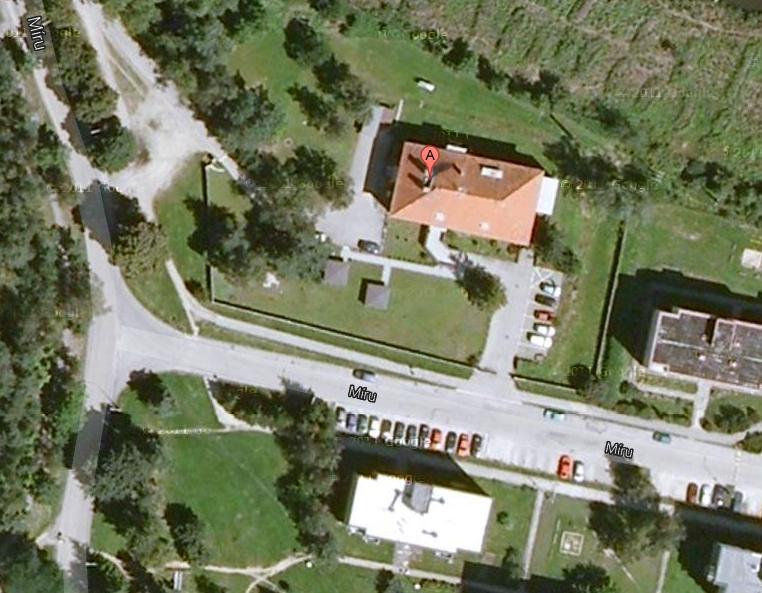

4 1.4. Dokumentace Posuzovaný objekt Obr. 1: Fotomapa Posuzovaný výtah kancelář Obr. 2: Půdorys výtahu v 1.NP Strana 4 z celkových 10 stran

5 Posuzovaný výtah Sklad Pokoj Obr. 3: Půdorys výtahu v 2.NP Posuzovaný výtah Pokoj Pokoj Obr. 4: Půdorys výtahu v 3.NP Strana 5 z celkových 10 stran

6 Obr. 5: Řez výtahovou šachtou Strana 6 z celkových 10 stran

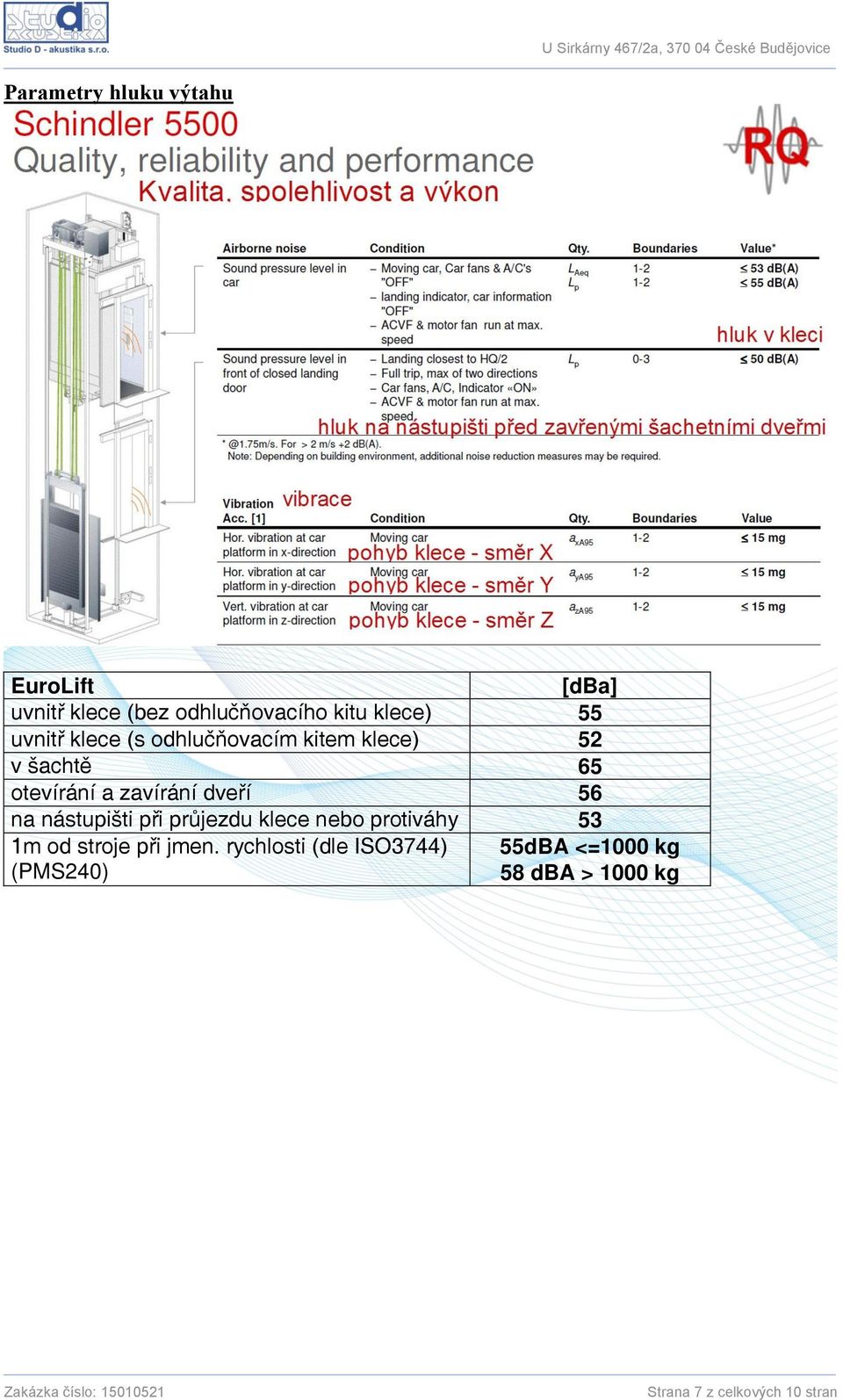

7 Parametry hluku výtahu EuroLift [dba] uvnitř klece (bez odhlučňovacího kitu klece) 55 uvnitř klece (s odhlučňovacím kitem klece) 52 v šachtě 65 otevírání a zavírání dveří 56 na nástupišti při průjezdu klece nebo protiváhy 53 1m od stroje při jmen. rychlosti (dle ISO3744) (PMS240) 55dBA <=1000 kg 58 dba > 1000 kg Strana 7 z celkových 10 stran

8 2. Výsledková část Dům pro seniory je možné posuzovat buď jako ubytování hotelového typu, nebo jako byty. Je na rozhodnutí investora. Z důvodu, že tato skutečnost nebyla v době zpracování akustického posudku známa, bylo vyhodnocení provedeno pro obě varianty řešení Stavební akustika výtahová šachta/ pokoj (hotelového typu) Dle ČSN musí být dodrženy minimální hodnoty zvukové izolace dělících konstrukcí: - vážená stavební neprůzvučnost Společně užívané prostory (chodby, schodiště ) R w = 45 db Skladba dělicí stěny: - dle sdělení projektanta cihla plná tl. 170 mm včetně oboustranné omítky R w = 48 db R w = 45 db R w,pož. = 45 db. Vyhovuje - limitní Skladba tubusu výtahové šachty je limitní z hlediska vzduchové neprůzvučnosti pro požadavek na skladbu do sociálního zázemí. Předpokládá se tedy, že zvuková izolace výtahová šachta x ložnicový prostor pokoje. D ntw > 45 db.. Vyhovuje Pozn. Veškeré hodnoty platí v případě, že žádné konstrukce nejsou nijak oslabovány!! A veškeré detaily jsou správně provedeny pružné uložení, pružné zavěšení f 0 < 25 Hz apod Stavební akustika výtahová šachta/ pokoj (bytu) Dle ČSN musí být dodrženy minimální hodnoty zvukové izolace dělících konstrukcí: - vážená stavební neprůzvučnost byt x prostor výtahové šachty R w = 57 db Skladba dělicí stěny: - dle sdělení projektanta cihla plná tl. 170 mm včetně oboustranné omítky R w = 48 db R w = 45 db < R w,pož. = 57 db. Nevyhovuje Je nutné provést dvojitou konstrukci oddělující výtah od obytného prostoru. Skladba dělicí stěny: - dle sdělení projektanta cihla plná tl. 170 mm včetně oboustranné omítky - minerální vata tl. 50 mm - ŽB stěna tl. 150 mm R w = 60 db R w = 57 db R w,pož. = 57 db. Vyhovuje limitní Z důvodu, že nebyla předána frekvenční analýza výtahu je nutné, aby maximální hladina hluku ve výtahové šachtě na frekvenci 50 Hz byla L max na f=50 Hz 55 db (garantuje dodavatel/výrobce výtahu). Pozn. Veškeré hodnoty platí v případě, že žádné konstrukce nejsou nijak oslabovány!! A veškeré detaily jsou správně provedeny pružné uložení, pružné zavěšení f 0 < 25 Hz apod. Strana 8 z celkových 10 stran

9 Řešení výtahové šachty Výtahová šachta musí být pružně uložena. V ČSN jsou popsána stavebně technická řešení šachet a strojoven výtahů. Výtahová šachta by neměla být kotvena do konstrukce schodiště a podest a ostatních stavebních konstrukcí. Mezi vlastní konstrukcí výtahové šachty a ostatními konstrukcemi musí být dilatace tl. 25 mm. Je důležité, aby všechny detaily byly pečlivě provedeny - nesmí dojít ke vzniku zvukového mostu. V mezeře nesmí být úlomky cihel, malty apod. Všechny stykače musí být upraveny tak, aby nebyl překračován limit hluku v akusticky chráněných prostorech. Výtahová šachta musí být řešena jako samostatná konstrukce - šachta perfektně dilatovaná od ostatních stavebních konstrukcí. 3. Interpretace 3.1. Požadavky Požadavky na zvukovou izolaci mezi místnostmi v budovách dle ČSN Chráněný prostor (místnost příjmu zvuku) Požadavky na zvukovou izolaci Řádka Hlučný prostor (místnost zdroje zvuku) Stropy Stěny Dveře R w, D nt,w db L n,w, L nt,w db R w, D nt,w db R w db B. Bytové domy obytné místnosti bytu 5 Místnosti s technickým zařízením domu (výměníkové stanice, kotelny, strojovny výtahů, strojovny VZT, prádelny apod.) s hlukem: L A,max 80 db 80 db < L A,max 85 db 57 4) 48 4) 62 5) 57 4) 48 5) 62 5) D. Hotely a zařízení pro přechodné ubytování ložnicový prostor ubytovací jednotky 10 Společně užívané prostory (chodby, schodiště) VYSVĚTLIVKY 4) Kromě splnění stanovených požadavků na vzduchovou a kročejovou neprůzvučnost mohou být nutná další opatření, kdy je nutné stroje a zařízení uložit, zavěsit či upravit tak, aby nedocházelo k šíření a přenosu zvuku konstrukcí (vibracemi) a instalacemi (rozvody médií, šachtami aj.) a k překročení hygienických limitů hluku ve vnitřních chráněných prostorech. V prokázaných případech, kdy zařízení nebude zdrojem hluku a vibrací, lze požadavky snížit o 5 db. V opodstatněných případech se doporučuje provést předběžné posouzení pomocí akustické studie ) 5) Kromě splnění stanovených požadavků na vzduchovou a kročejovou neprůzvučnost mohou být nutná další opatření, kdy je nutné stroje a zařízení uložit, zavěsit či upravit tak, aby nedocházelo k šíření a přenosu zvuku konstrukcí (vibracemi) a instalacemi (rozvody médií, šachtami aj.) a k překročení hygienických limitů hluku ve vnitřních chráněných prostorech. Místnosti s provozním hlukem s dominantním obsahem nízkých kmitočtů nebo s tónovými složkami (např. hlučné strojovny, diskotéky apod.) se zásadně nedoporučuje situovat do blízkosti bytových jednotek. Zejména přenos nízkých kmitočtů nelze v běžných obytných budovách účinně omezit. V odůvodněných případech je nezbytné provést posouzení pomocí akustické studie. Provozovny s hlukem L Amax > 95 db se nemají umisťovat do obytných budov. Tab. 1: Požadavky ČSN Strana 9 z celkových 10 stran

10 30 odst. 3 zákona 258/2000 Sb. (3) Chráněným venkovním prostorem se rozumí nezastavěné pozemky, které jsou užívány k rekreaci, sportu, léčení a výuce, s výjimkou lesních a zemědělských pozemků 32b) a venkovních pracovišť. Chráněným venkovním prostorem staveb se rozumí prostor do 2 m okolo bytových domů, rodinných domů, staveb pro školní a předškolní výchovu a pro zdravotní a sociální účely, jakož i funkčně obdobných staveb. Chráněným vnitřním prostorem staveb se rozumí obytné a pobytové místnosti, 15) s výjimkou místností ve stavbách pro individuální rekreaci a ve stavbách pro výrobu a skladování. Rekreace pro účely podle věty první zahrnuje i užívání pozemku na základě vlastnického, nájemního nebo podnájemního práva souvisejícího s vlastnictvím bytového nebo rodinného domu, nájmem nebo podnájmem bytu v nich. 15) Vyhláška č. 20/2012 Sb., o obecných technických požadavcích na výstavbu, vyhláška 32b) Zákon č. 256/2013 Sb., o katastru nemovitostí Aby byly splněny požadavky Nařízení vlády 272/2011 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací, bude nutné dodržet následující: - nejvyšší přípustná maximální hladina hluku L Amax šířící se ze zdrojů situovaných v objektu do akusticky chráněných prostor (bytů) v době: 6-22 hod...40 db 22-6 hod...30 db obsahuje-li zvuk výraznou tónovou složku, přičítá se další korekce -5 db - nejvyšší přípustná maximální hladina hluku L Amax pro hluk šířící se ze zdrojů v budově do akusticky chráněných prostorů (hotelové pokoje) v době: 6-22 hod...50 db 22-6 hod...40 db obsahuje-li hluk výraznou tónovou složku, přičítá se další korekce -5 db Hodnoty hluku ve venkovním prostoru se vyjadřují ekvivalentní hladinou akustického tlaku A L AeqT. V denní době se stanoví pro osm souvislých a na sebe navazujících nejhlučnějších hodin a pro dobu noční pro nejhlučnější hodinu Vyhodnocení Při dodržení výše uvedeného (skladeb dělicích konstrukcí, pružné uložení, zavěšení, detaily, apod.) lze konstatovat, že stávající výtahová šachta vyhovuje z hlediska Strana 10 z celkových 10 stran
