1 ČVUT v Praze Fakulta stavební KONSTRUKCE POZEMNÍCH STAVEB 2 - K Vertikální komunikace (4) Ing. Jiří Pazderka, Ph.D. Katedra konstrukcí pozemních staveb K124 Zpracováno v návaznosti na přednášky Prof. Ing. Petra Hájka, CSc. LS 2011/12

2 Vertikální komunikace Schodišťové zábradlí

3 Požadavky na zábradlí Schodišťová ramena a podesty stejně jako i ramena šikmých ramp a podesty musí být na volných okrajích opatřeny zábradlím s madlem v místech, kde to požaduje ČSN Ochranná zábradlí. Schodišťové rameno musí mít madlo: alespoň na jedné straně u přímých a zakřivených ramen s průchodnou šířkou do 1650 mm. na obou stranách u přímých a zakřivených ramen s průchodnou šířkou větší než 1650 mm, u točitých a smíšených ramen s průchodnou šířkou větší než 1100 mm. v bezbariérově užívaných stavbách na obou stranách ve výšce 900 mm. Na začátku a na konci ramene musí vodorovná část madla alespoň na vnější straně ramene přesahovat nejméně o 150 mm hranu počátku změny výškové úrovně ramene. Rameno s šířkou větší než 2750 mm se doporučuje šířkově rozdělit mezilehlým zábradlím s madlem. Šikmá rampa u bezbariérově užívaných staveb musí být opatřena po obou stranách vodící tyčí ve výšce 250 mm.

4 Požadavky na zábradlí Výška schodišťového zábradlí Výška zábradlí se stanoví v závislosti na hloubce volného prostoru v zrcadle schodiště (je-li zrcadlo širší než 200mm) takto: hloubka volného prostoru min. výška zábradlí (mm) do 3,0 m 900 3,0 12 m m 1100 nad 30 m 1200 U schodišť se zrcadlem užším než 200 mm se za hloubku volného prostoru považuje největší výškový rozdíl k nejblíže ležící podlaze za zrcadlem U schodišť s provozem dětí je nutné umístit na zábradlí další madlo: - u dětí do 6 let do výše mm - u dětí do 12 let do výše mm

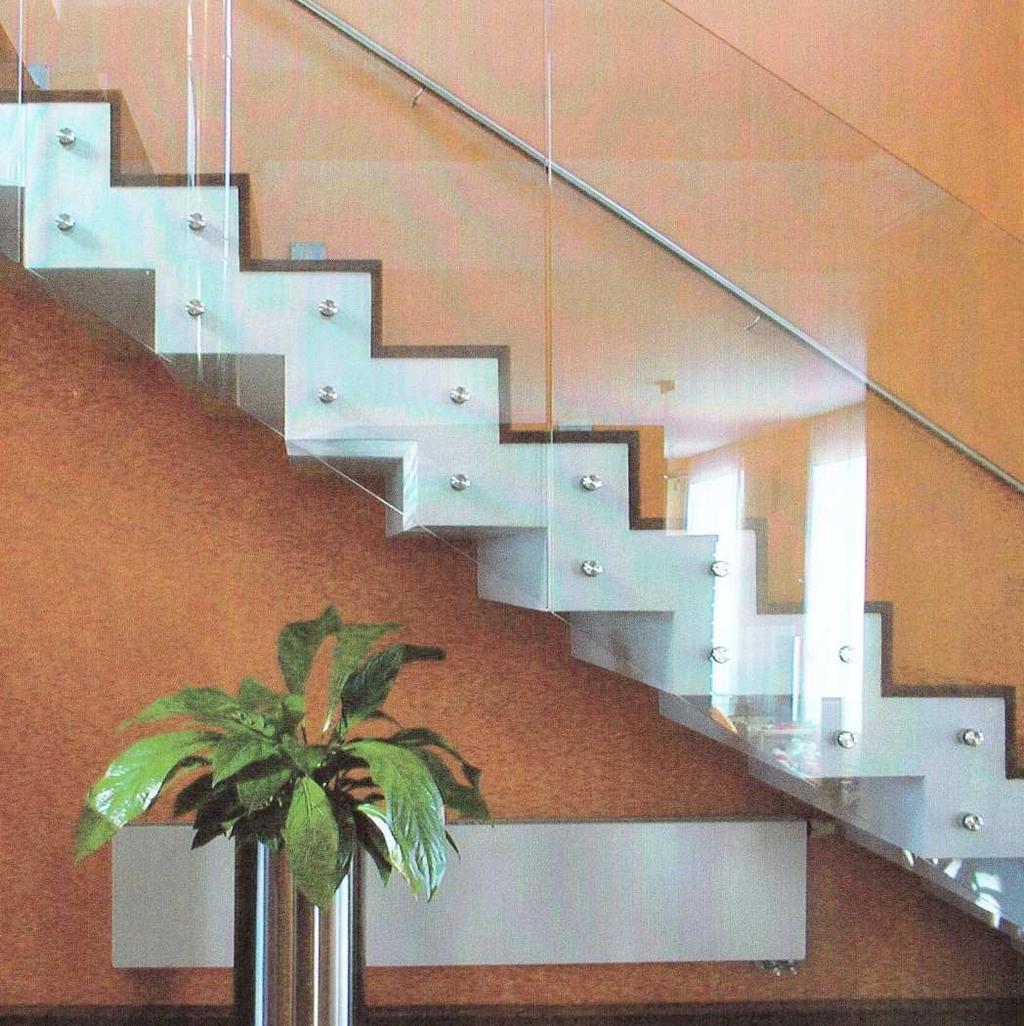

5 Příklady moderních zábradlí Skleněné zábradlí s madlem

6 Příklady moderních zábradlí Skleněné zábradlí bez madla

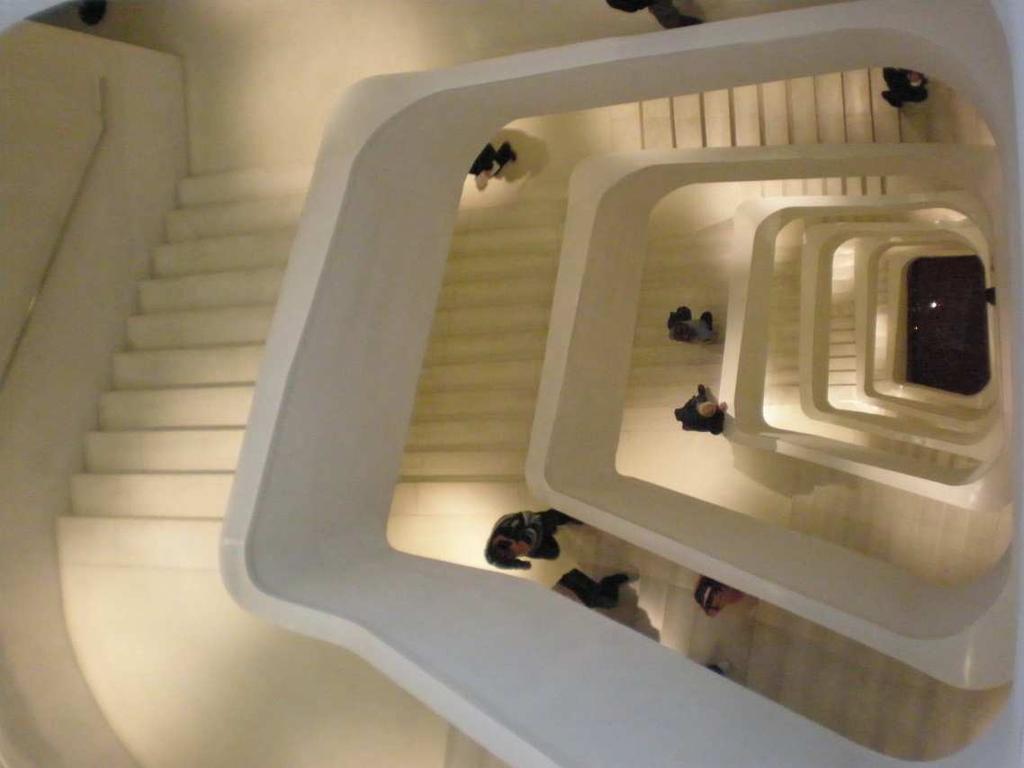

7 Příklady moderních zábradlí Železobetonové zábradlí

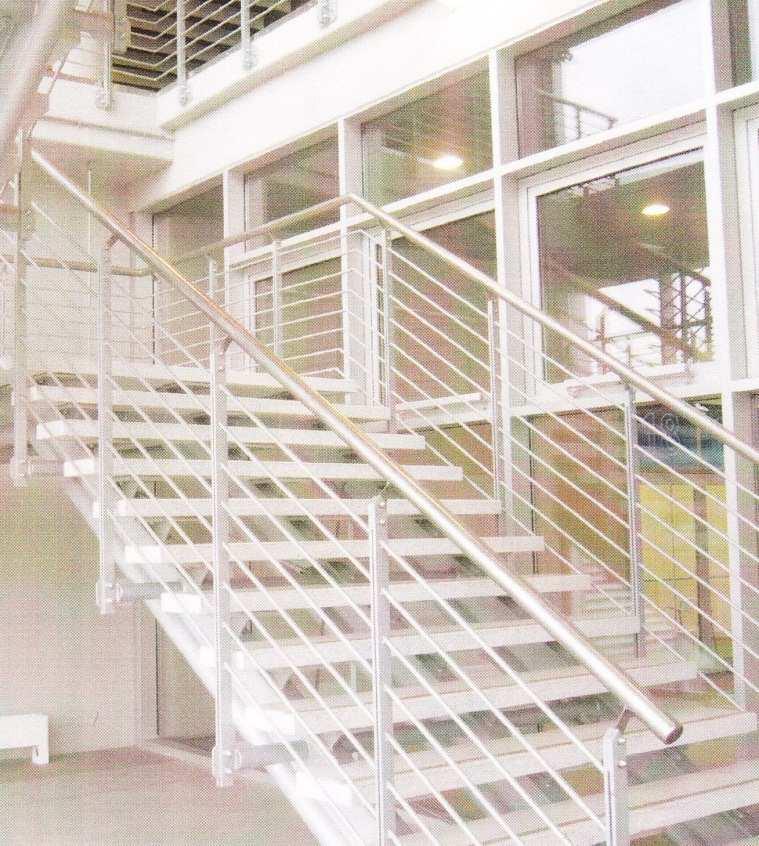

8 Příklady moderních zábradlí Ocelové zábradlí

9 Příklady moderních zábradlí Ocelové zábradlí

10 Příklady moderních zábradlí Zábradlí je tvořeno závěsnou konstrukcí schodiště (zavěšené schodiště)

11 Příklady moderních zábradlí Kombinované zábradlí (sklo + ocel)

12 Vertikální komunikace Schodiště z hlediska akustiky

13 Principy šíření hluku a požadavky Hluk ze schodišťového prostoru se šíří: A) Konstrukcí - dominantní problém! Šíření tzv. kročejového hluku konstrukcemi závisí na akustických mostech, resp. způsobu jejich přerušení (viz dále) B) Vzduchem - Rozhodující je vzduchová neprůzvučnost obalových konstrukcí schodišťového prostoru Principy omezení šíření hluku vzduchem Akustické požadavky na dělící konstrukce dle ČSN : Vážená neprůzvučnost R w= 52 db (byt schodiště) Požadavku vyhovuje např. jednoplášťová stěna z cihelného zdiva s plošnou hmotností min. 400 kgm -2 Příklady vyhovujících (minimálních) jednoplášťových konstrukcí: stěna ŽB tl. 180 mm zdivo cihly plné tl. 300 mm) Jako akustickou dělící stěnu rozhodně nelze použít např. příčky z lehkých tvárnic Ytong!

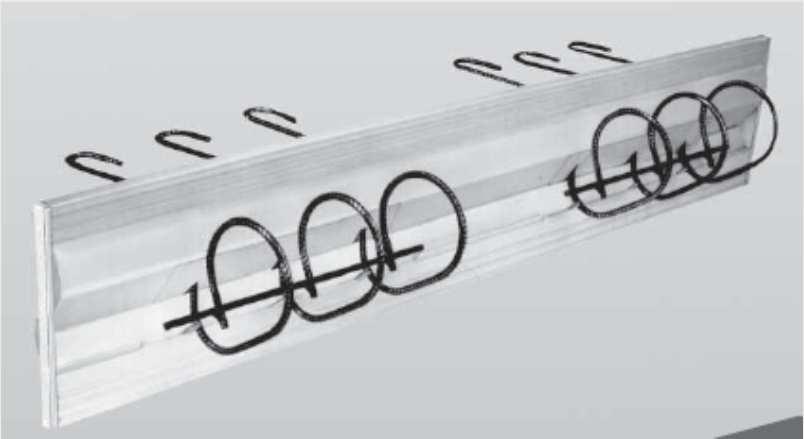

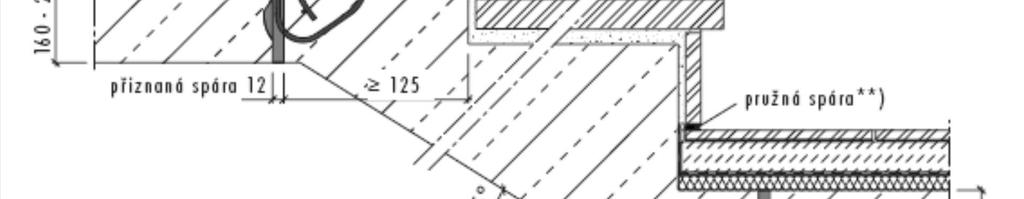

14 Omezení šíření kročejového hluku Řešení pro ŽB deskové monolitické schodiště typu deska do desky

15 Omezení šíření kročejového hluku Řešení pro ŽB deskové monolitické schodiště typu deska do desky

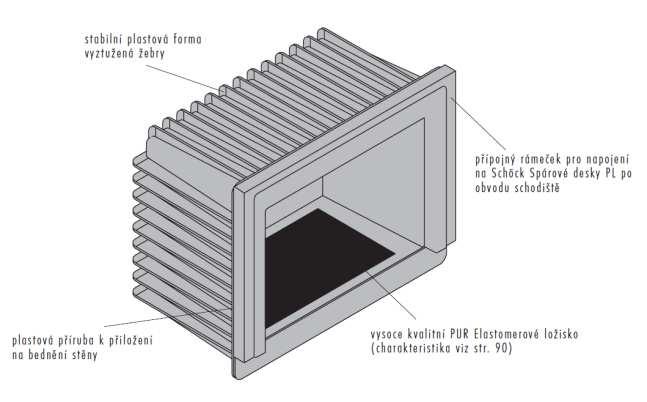

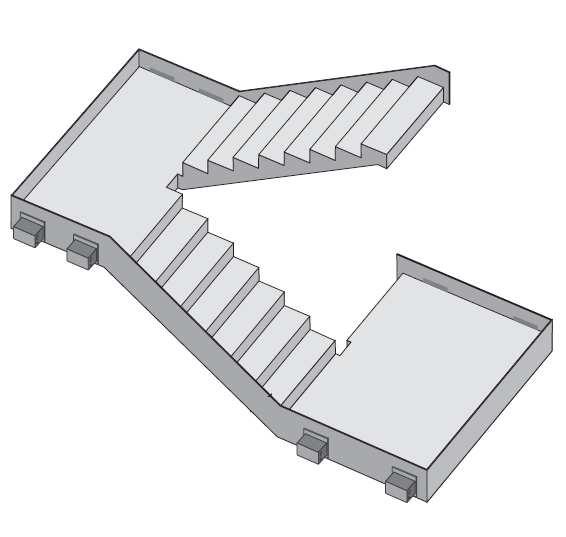

16 Omezení šíření kročejového hluku Řešení pro ŽB deskové prefabrikované schodiště typu deska do desky

17 Omezení šíření kročejového hluku Řešení pro ŽB deskové schodiště typu deska do desky

18 Omezení šíření kročejového hluku Řešení pro ŽB deskové schodiště typu deska do desky nebo lomenou desku.

19 Omezení šíření kročejového hluku Řešení pro ŽB deskové monolitické schodiště typu 2 x lomená deska.

20 Omezení šíření kročejového hluku Alternativní řešení pro ŽB deskové schodiště - podložka pod nášlapnou vrstvu

21 Vertikální komunikace Šikmé rampy

22 Požadavky Definice podle ČSN [2] Šikmá rampa je stavební konstrukce tvořená skloněnou rovinnou, popř. zakřivenou plochou, určená k překonávání rozdílů výškových úrovní chůzí nebo pojezdem, skládající se z ramen rampy a podest. Šikmá rampa ve smyslu [2] má sklon ramene v rozsahu 0 o až 7 o. Největší povolený podélný sklon ramene šikmých ramp podle [2]: - Obecně 1:12 (8,33 %) - Není-li délka ramene delší než 3000mm, je max. povolený sklon 1:8 (12,5%) - U bezbariérových staveb je max. povolený sklon 1:16 (6,25%) Další požadavky podle [2]: - Maximální délka ramene šikmé rampy je 9000 mm, u delších ramen je nutno vložit podestu délky minimálně 1500 mm. - Minimální průchodná šířka ramene šikmé rampy je 1500 mm (u pomocných a vyrovnávacích šikmých ramp je minimální šířka 900 mm)

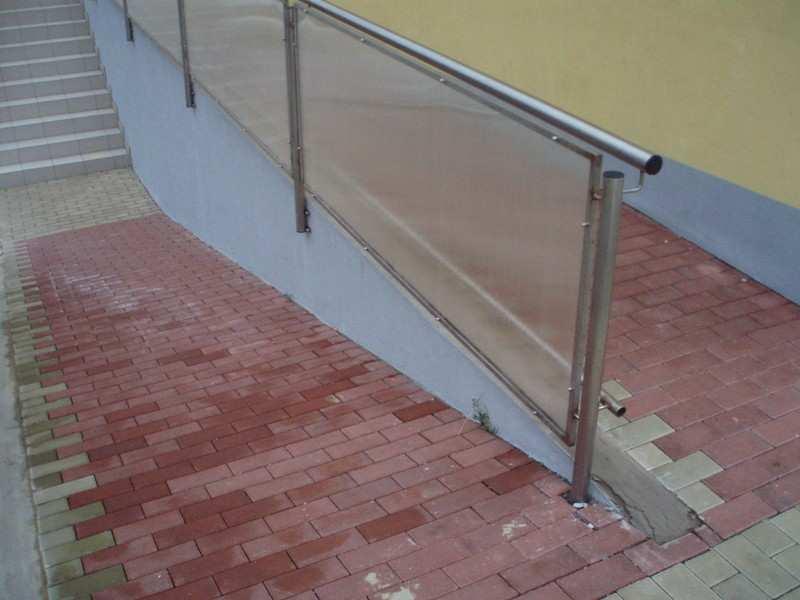

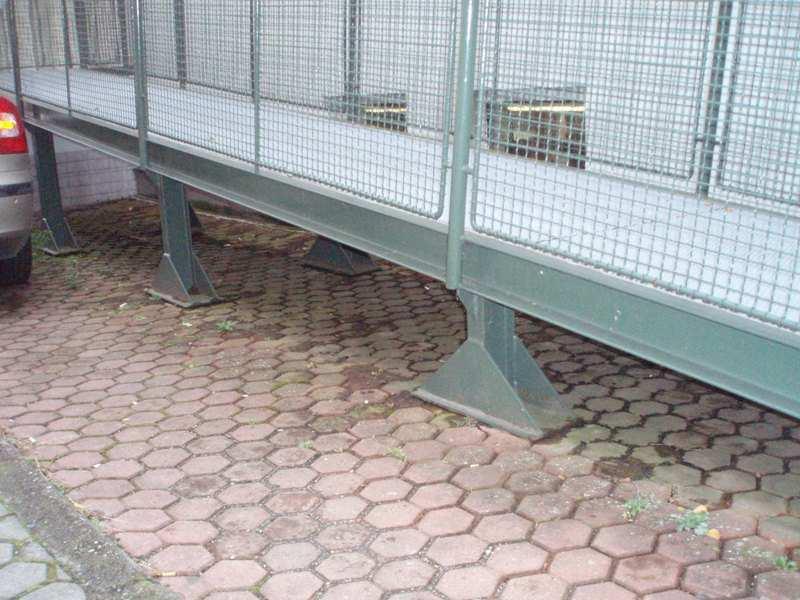

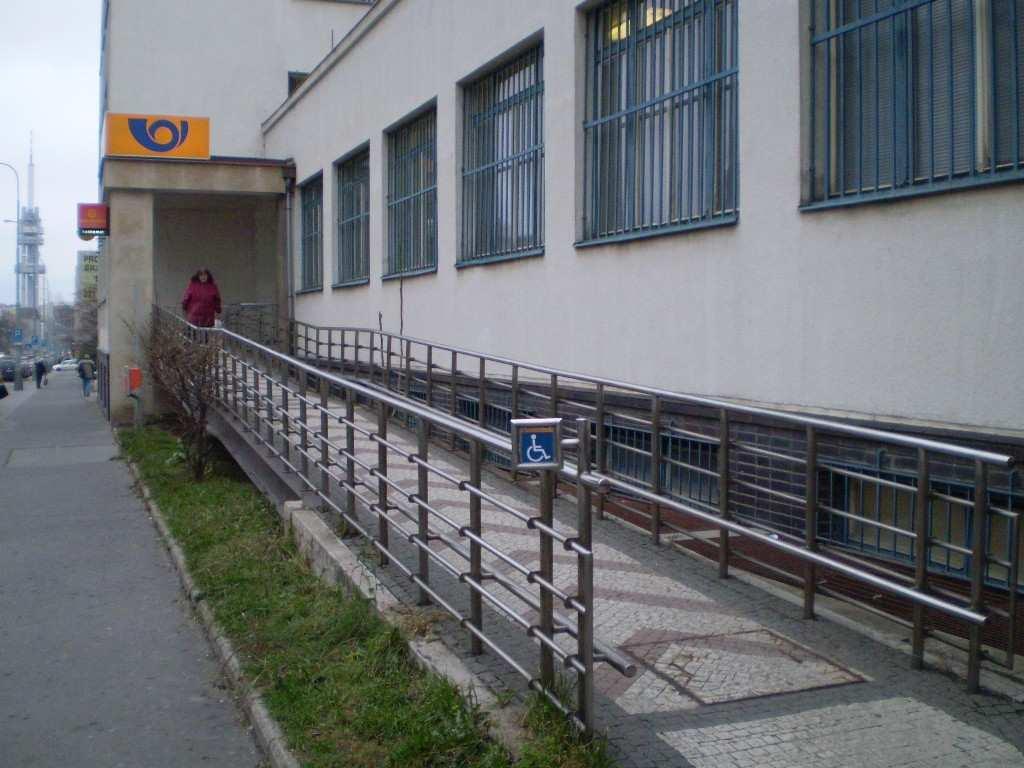

23 Příklady realizací

24 Příklady realizací

25 Příklady realizací

26 Příklady realizací

27 Příklady realizací

28 Příklady realizací Nesprávné řešení - chybí zábradlí a rovněž lomený charakter rampy je nevhodný

29 Příklady realizací

30 Příklady realizací

31 Příklady realizací

32 Vertikální komunikace Pohyblivé schody

33 Konstrukční řešení

34 Příklady pohyblivých schodů

35 Příklady pohyblivých schodů

36 Příklady pohyblivých schodů

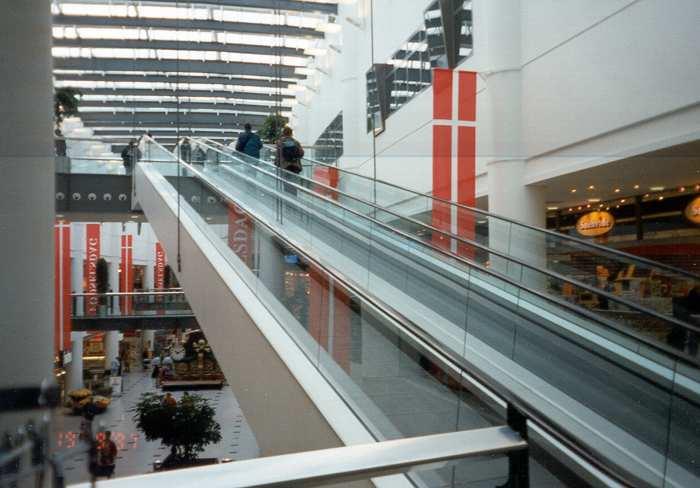

37 Pohyblivé rampy a chodníky

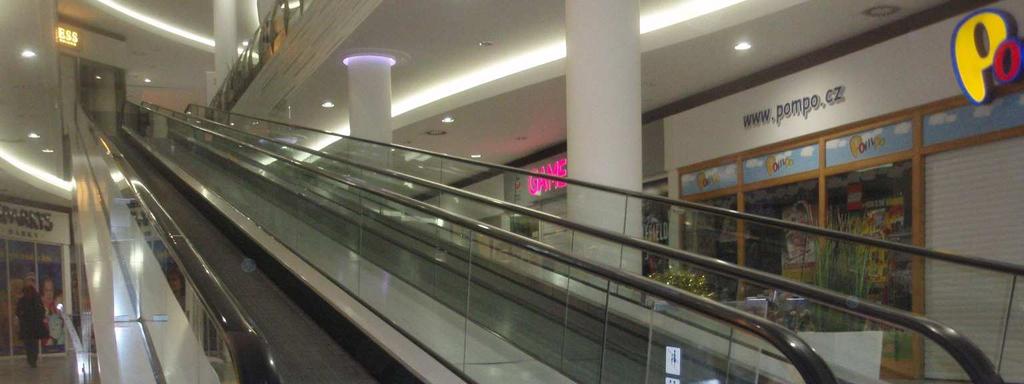

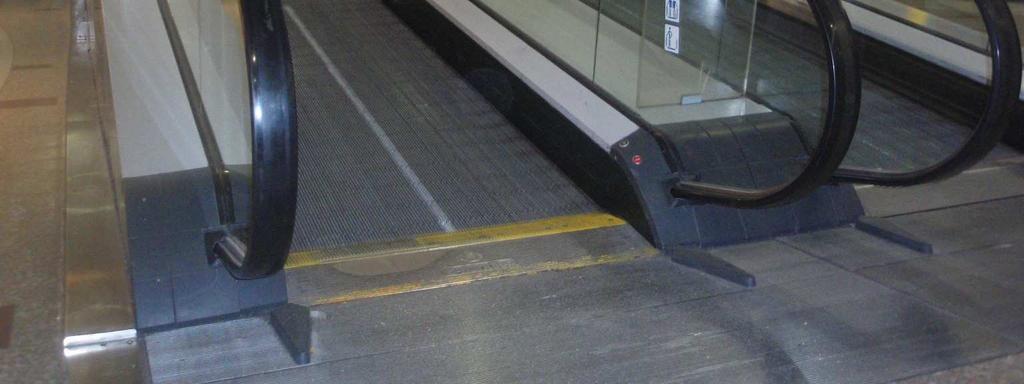

38 Pohyblivé rampy

39 Pohyblivé rampy

40 Vertikální komunikace Výtahy, výtahové šachty

41 Požadavky na výtahové šachty Konstrukční řešení výtahové šachty Vychází z technologie použitého výtahu. Závisí tedy na konkrétním výrobku - návrh šachty musí být proveden ve spolupráci s výrobcem výtahu, na základě technických listů výtahu. Téměř vždy je třeba počítat s prostorem nad i pod výtahovou šachtou (dojezd výtahu). Výtahy z hlediska stavební akustiky Výtah je zdrojem hluku v budově. Zejména u bytových domů musí být návrh konstrukčního řešení výtahové šachty podřízen požadavkům na splnění hygienického limitu v chráněném vnitřním prostoru staveb. Výtah jako požární úniková cesta Výtah může sloužit jako požární úniková cesta pouze v případě, že je navržen jako požární evakuační výtah. Běžný výtah nesmí být při požáru používán. Osoby se sníženou schopností pohybu Výtah je nejčastější vertikální komunikací pro osoby se sníženou schopností pohybu - v takovém případě je nutný bezbariérový přístup k výtahovým dveřím a upravené rozměry výtahové kabiny i vstupních dveří.

42 Konstrukční řešení

43 Lanové výtahy - klasické uspořádání

44 Lanové výtahy - moderní uspořádání Strojovna je umístěna v šachtě (výtah bez strojovny)

45 Lanové výtahy - moderní uspořádání Strojovna je umístěna v šachtě (výtah bez strojovny)

46 Hydraulické výtahy

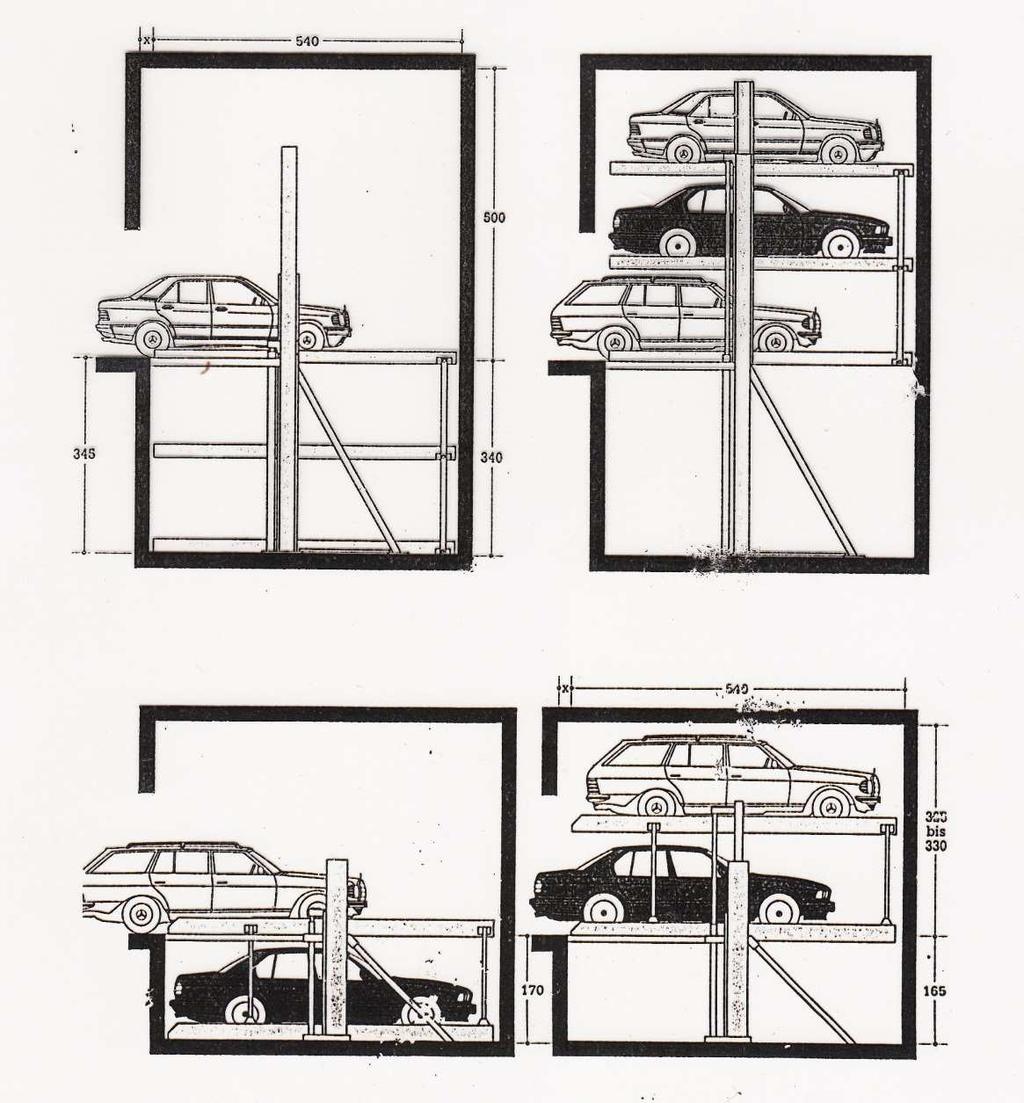

47 Parkovací výtahy

48 Bezbariérové stavby - výtahy

49 Bezbariérové stavby - výtahy

50 Speciální výtahy Nákladní výtah Oběžný výtah

51 Na přednášku se vztahují autorská práva. Děkuji za pozornost Literatura použitá v prezentaci: [1] Hájek P.: Přednášky KP20, ČVUT v Praze, Fakulta stavební, Praha 2004 [2] ČSN Schodiště a šikmé rampy - Základní požadavky, ÚNMZ, 2010 [3] Zlesák J.: Přednášky KP2, ČVUT v Praze, Fakulta stavební, Praha 2008 [4] Podklady společnosti SCHINDLER [5] Podklady společnosti KONE
