Vývojové kity Mega48,
|
|
|
- Alexandra Ludmila Tesařová
- před 8 lety
- Počet zobrazení:
Transkript

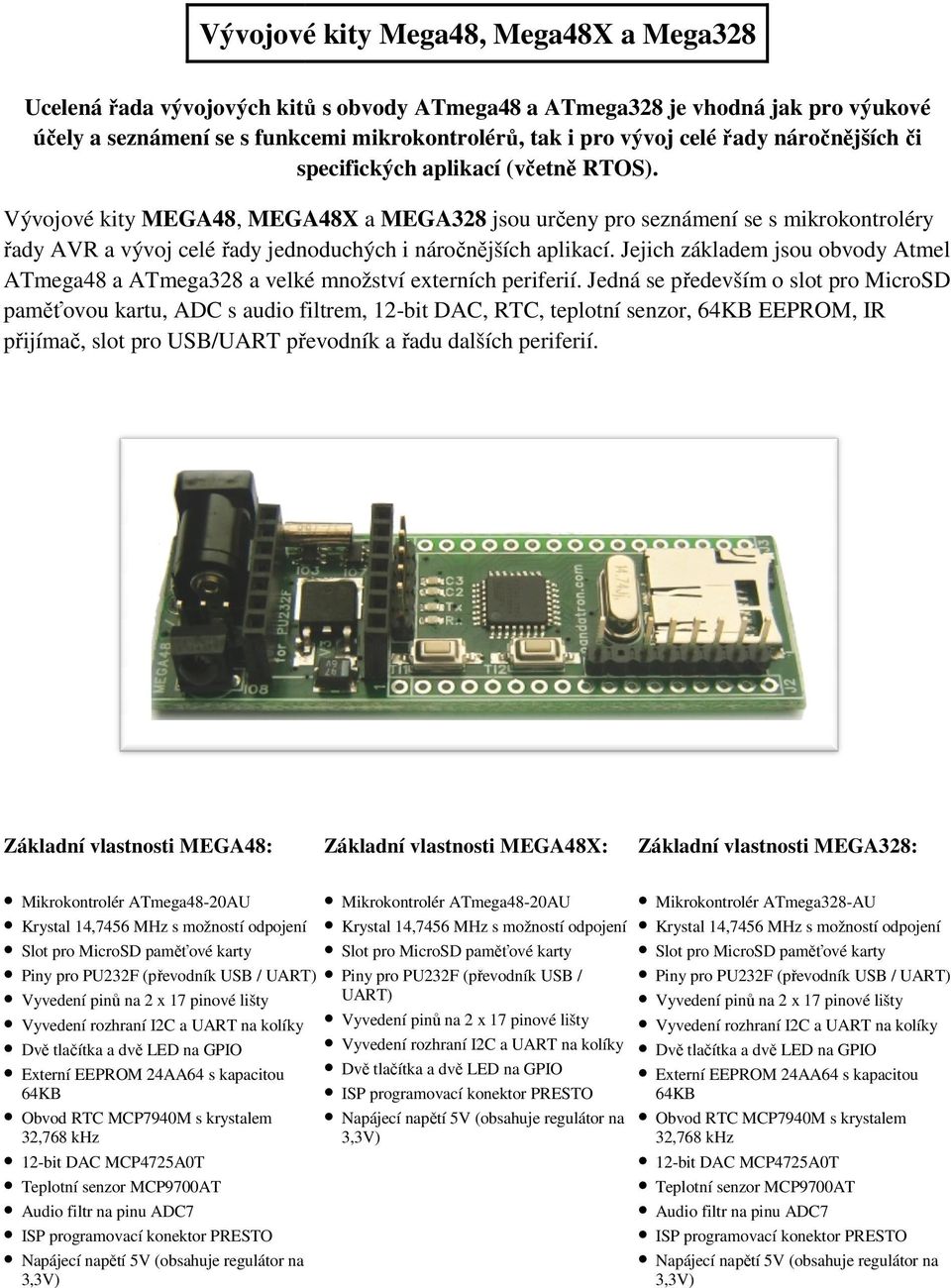

1 Vývojové kity Mega48, Mega48 Mega48X a Mega328 Ucelená řada ada vývojových kitů s obvody ATmega48 a ATmega328 je vhodná jak pro výukové účely ely a seznámení se s funkcemi mikrokontrolér mikrokontrolérů, tak i pro vývoj celé řady náročnějších náro či specifických aplikací (včetně (v RTOS). Vývojové kity MEGA48, MEGA48X a MEGA328 jsou určeny eny pro seznámení se s mikrokontroléry řady AVR a vývoj celé řady jednoduchých i náro náročnějších jších aplikací. Jejich základem jsou obvody Atmel ATmega48 a ATmega328 a velké množství externích periferií. Jedná se především p edevším o slot pro MicroSD paměťovou ovou kartu, ADC s audio filtrem, 12-bit 12 bit DAC, RTC, teplotní senzor, 64KB EEPROM, IR přijímač,, slot pro USB/UART převodník a řadu dalších periferií. Základní vlastnosti MEGA48: Základní vlastnosti MEGA48X: Základní vlastnosti MEGA328: Mikrokontrolér ATmega48-20AU Krystal 14,7456 MHz s možností odpojení Slot pro MicroSD paměťové karty Piny pro PU232F (převodník evodník USB / UART) Vyvedení pinů na 2 x 17 pinové lišty Vyvedení rozhraní I2C a UART na kolíky Dvě tlačítka a dvě LED na GPIO Externí EEPROM 24AA64 s kapacitou 64KB Obvod RTC MCP7940M s krystalem 32,768 khz 12-bit DAC MCP4725A0T Teplotní senzor MCP9700AT Audio filtr na pinu ADC7 ISP programovací konektor PRESTO Napájecí napětí tí 5V (obsahuje regulátor na 3,3V) Mikrokontrolér ATmega48-20AU Krystal 14,7456 MHz s možností odpojení Slot pro MicroSD paměťové karty Piny pro PU232F (převodník USB / UART) Vyvedení pinů na 2 x 17 pinové lišty Vyvedení rozhraní I2C a UART na kolíky Dvě tlačítka a dvě LED na GPIO ISP programovací konektor PRESTO Napájecí napětí 5V (obsahuje regulátor na 3,3V) Mikrokontrolér ATmega328-AU ATmega328 Krystal 14,7456 MHz s možností odpojení Slot pro MicroSD paměťové pam karty Piny pro PU232F (převodník (p USB / UART) Vyvedení pinů na 2 x 17 pinové lišty Vyvedení rozhraní hraní I2C a UART na kolíky Dvě tlačítka čítka a dvě LED na GPIO Externí EEPROM 24AA64 s kapacitou 64KB Obvod RTC MCP7940M s krystalem 32,768 khz 12-bit bit DAC MCP4725A0T Teplotní senzor MCP9700AT Audio filtr na pinu ADC7 ISP programovací konektor PRESTO Napájecí napětí ětí 5V (obsahuje regulátor na 3,3V)

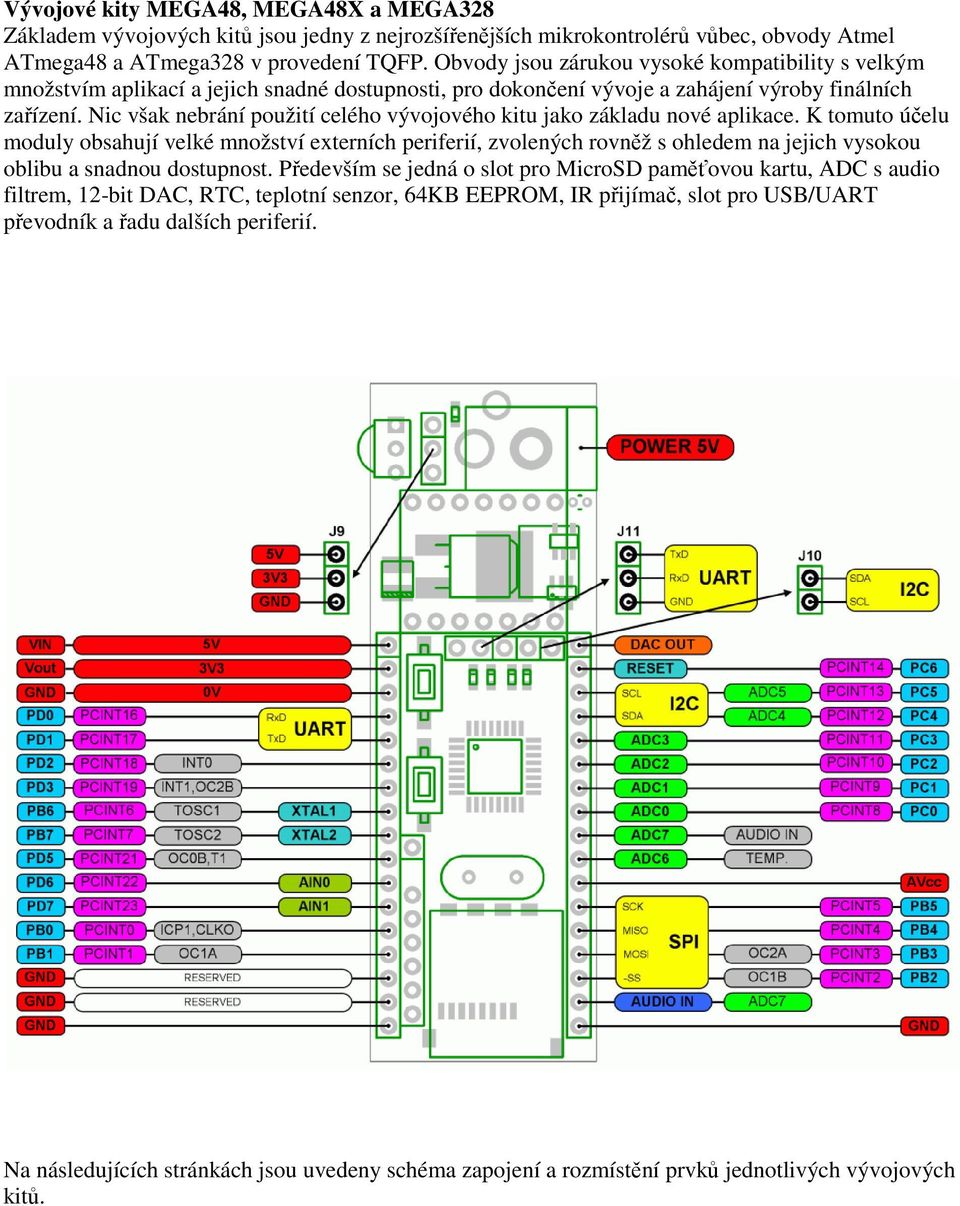

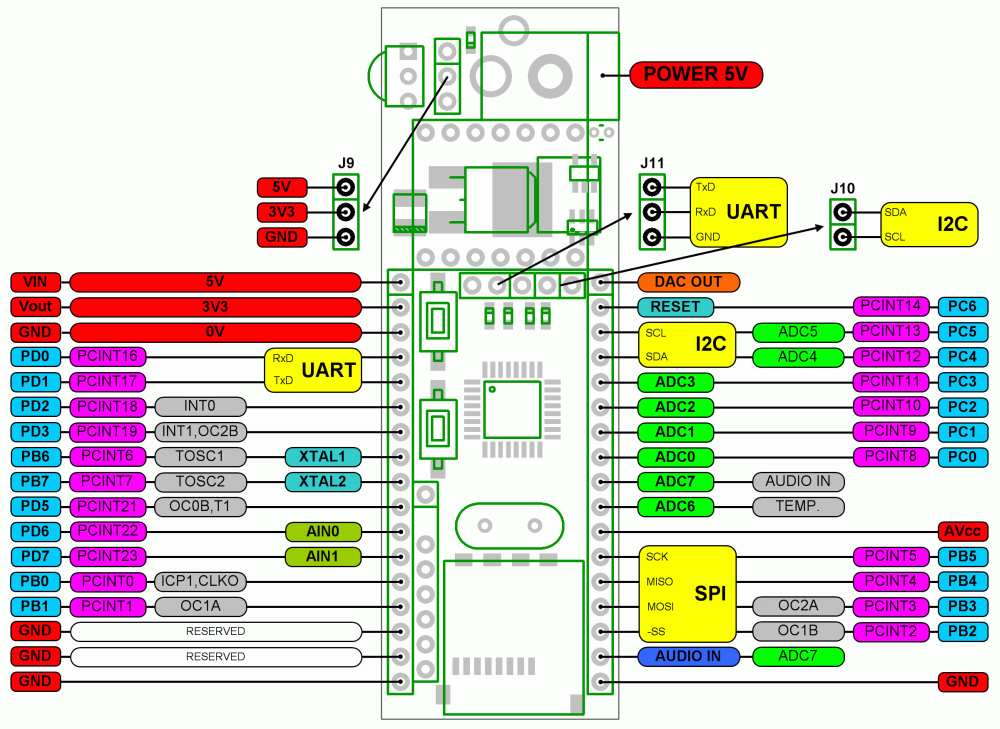

2 Vývojové kity MEGA48, MEGA48X a MEGA328 Základem vývojových kitů jsou jedny z nejrozšířenějších mikrokontrolérů vůbec, obvody Atmel ATmega48 a ATmega328 v provedení TQFP. Obvody jsou zárukou vysoké kompatibility s velkým množstvím aplikací a jejich snadné dostupnosti, pro dokončení vývoje a zahájení výroby finálních zařízení. Nic však nebrání použití celého vývojového kitu jako základu nové aplikace. K tomuto účelu moduly obsahují velké množství externích periferií, zvolených rovněž s ohledem na jejich vysokou oblibu a snadnou dostupnost. Především se jedná o slot pro MicroSD paměťovou kartu, ADC s audio filtrem, 12-bit DAC, RTC, teplotní senzor, 64KB EEPROM, IR přijímač, slot pro USB/UART převodník a řadu dalších periferií. Na následujících stránkách jsou uvedeny schéma zapojení a rozmístění prvků jednotlivých vývojových kitů.

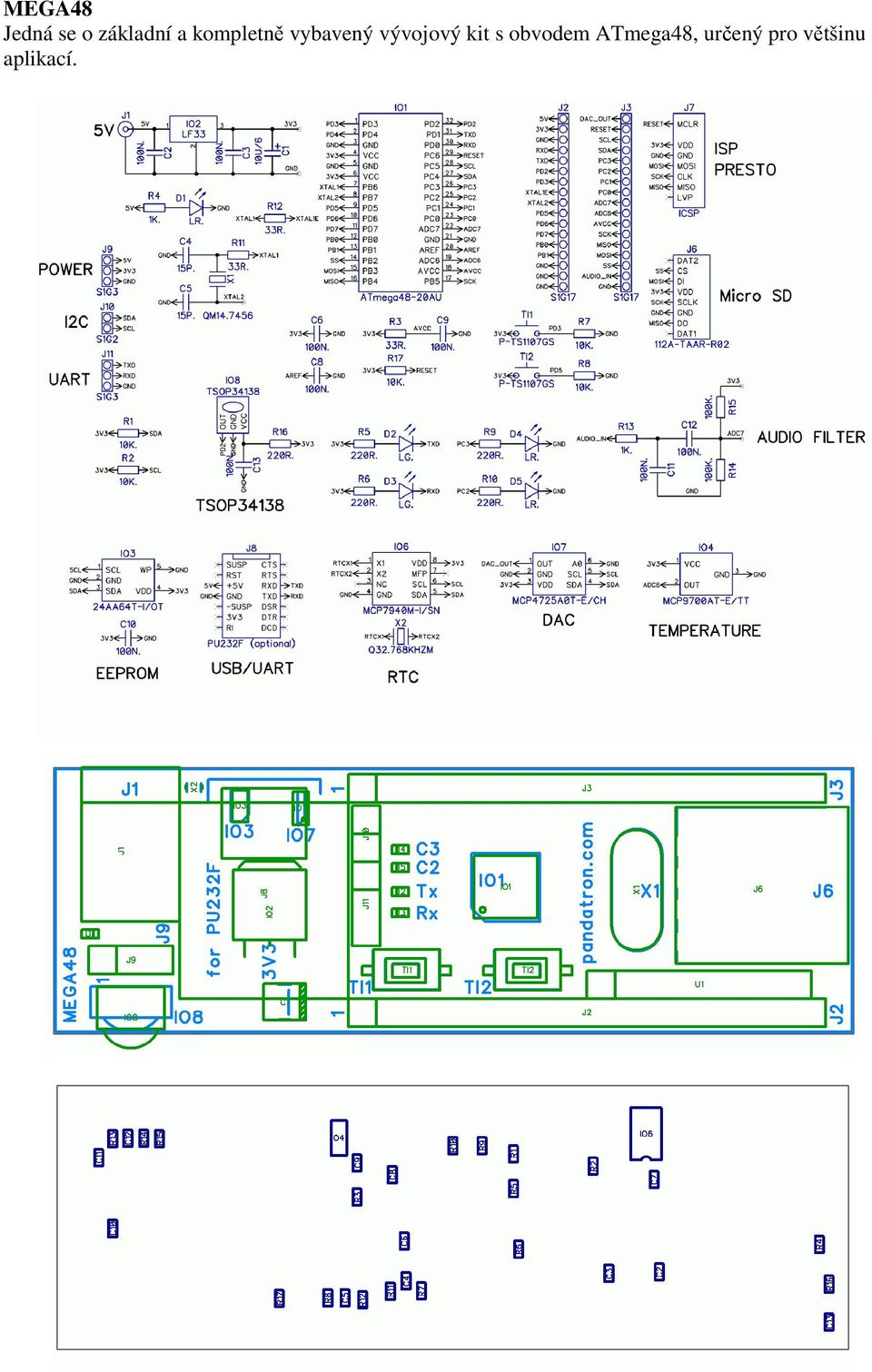

3 MEGA48 Jedná se o základní a kompletně vybavený vývojový kit s obvodem ATmega48, určený pro většinu aplikací.
4 MEGA48X Vývojový kit rovněž s obvodem ATmega48, ovšem bez většiny externích periferií. Oproti předchozímu tak neobsahuje externí paměť EEPROM, RTC, DAC, IR senzor, teplotní senzor ani audio filtr na pinu ADC7.

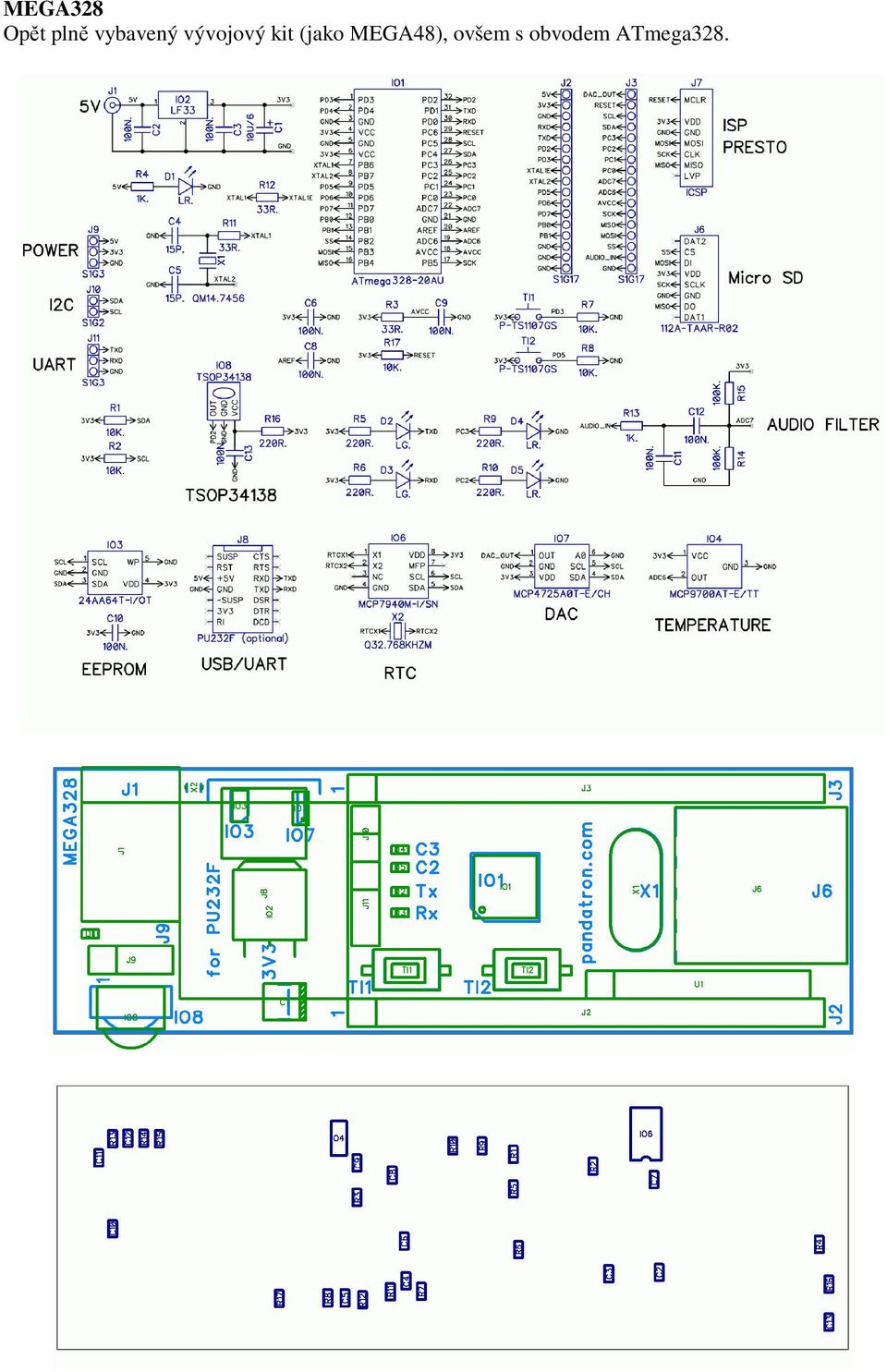

5 MEGA328 Opět plně vybavený vývojový kit (jako MEGA48), ovšem s obvodem ATmega328.
6 Programování Programování osazených mikrokontrolérů lze pohodlně pomocí standardního programovacího ISP konektoru. Konektor je kompatibilní s programátory PRESTO, dostupnými rovněž prostřednictvím našeho eshopu na adrese: Základní programovací konfigurace vyžaduje vypnutí děličky CKDIV8, nastavení krystalového oscilátoru, ovšem ponechání aktivního pinu RESET (bez něho by již nebylo možné obvod přeprogramovat). Programovací konfigurace obvodu ATmega48/328: Ukázkové aplikace, knihovny Aktualizovaný seznam ukázkových aplikací a knihoven pro všechny periferie vývojových kitů MEGA48, MEGA48X a MEGA328 je dostupný na adrese: Pandatron Slatina Vysoké Mýto tel.: info@pandatron.cz, e-shop:
