Řada ENG-307 ENG-307 M/D

Transkript

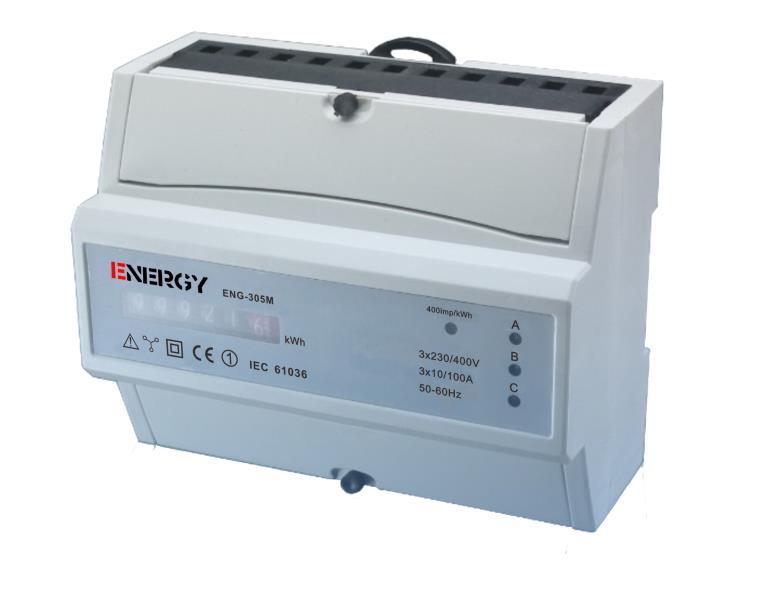

1 Řada ENG-307 ENG-307 M/D Třífázový čtyřvodičový dvoutarifový elektroměr pro montáž na DIN lištu Sedm modulů 1.1 Bezpečnostní pokyny 1.2 Úvod 1.3 Výkonové parametry 1.4 Specifikace 1.5 Základní chyby 1.6 Popis 1.7 Rozměry 1.8 Instalace 1.9 Provoz 1.10 Řešení problémů 1.11 Technická podpora Uživatelská příručka

2 1.1 Bezpečnostní pokyny Informace pro vaši vlastní bezpečnost Tato příručka neobsahuje veškerá bezpečnostní opatření pro provoz zařízení (modulu, přístroje). Specifické podmínky použití a místní zákonné předpisy a nařízení mohou zahrnovat další nezbytná opatření. Obsahuje však informace, kterými je potřeba se řídit vzhledem k vaší osobní bezpečnosti a z důvodu předcházení materiálním škodám. Takové informace jsou zvýrazněny varovným trojúhelníkem v závislosti na stupni potenciálního nebezpečí. Varování Znamená, že nedodržení pokynů může mít za následek smrt, vážné poranění nebo značné materiální škody. Upozornění Znamená nebezpečí zásahu elektrickým proudem. Nedodržení bezpečnostních opatření může mít za následek smrt, vážné poranění nebo značné materiální škody. Kvalifikovaná obsluha Obsluhu zařízení (modulu, přístroje) uvedeného v této příručce smí provádět výhradně kvalifikovaná osoba. Kvalifikovanou osobou se v této příručce rozumí osoba, která je oprávněna provádět instalaci přístroje, uvést přístroj do provozu a označit přístroj, systémy a okruhy dle bezpečnostních předpisů. Použití přístroje ke stanovenému účelu Zařízení (přístroj, modul) smí být použito výhradně k účelům specifikovaným v katalogu a v uživatelské příručce a smí být připojeno výhradně k přístrojům a komponentům, které doporučil a schválil výrobce. Správné zacházení Předpokladem pro přesný a spolehlivý provoz zařízení je správná přeprava, skladování, instalace a sestavení, jakož i řádná obsluha a údržba. Za chodu zařízení některé součásti přístroje automaticky produkují nebezpečné napětí. Nesprávné zacházení může mít proto za následek vážné poranění nebo materiální škody. Používejte pouze izolované nástroje. Nedotýkejte se dílů, které jsou pod napětím. Elektroměr instalujte výhradně v suchém prostředí. Neinstalujte elektroměr ve výbušném prostředí nebo v prostředí se zvýšeným výskytem prachu, plísní či hmyzu. Ujistěte se, zda použité vodiče odpovídají maximálnímu proudu elektroměru. Před spuštěním proudu/napětí do elektroměru se přesvědčte, zda jsou AC vodiče správně připojeny. Z důvodu nebezpečí zásahu elektrickým proudem se nedotýkejte svorek elektroměru přímo holýma rukama, nechráněnými vodiči, kovovými předměty a jiným materiálem. Po instalaci se ujistěte, zda jste znovu nasadili ochranný kryt na své místo. Instalaci, údržbu a opravu smí provádět výhradně kvalifikované osoby. Nikdy neporušujte plombu a neotevírejte přední kryt elektroměru, může tak dojít k negativnímu ovlivnění funkčnosti elektroměru a k zániku záruky. Nenechte přístroj upadnout a zamezte jakýmkoliv nárazům přístroje. Mohlo by dojít k narušení funkce vysoce citlivých komponentů.

3 Zřeknutí se odpovědnosti Provedli jsme kontrolu této příručky a vynaložili veškeré úsilí na to, aby byl její obsah co nejpřesnější. Nelze však zcela vyloučit určité odchylky od popisu, proto nelze přijmout odpovědnost za případné chyby v uvedených informacích. Údaje v této příručce jsou pravidelně kontrolovány a potřebné úpravy jsou zahrnuty vždy v následujícím vydání. Budeme vám velmi vděčni za jakékoliv připomínky a návrhy ke zlepšení. Vyhrazujeme si právo na technické modifikace bez předchozího upozornění. Autorská práva Copyright:, leden 2017; Všechna práva vyhrazena. Tento dokument nesmí být bez předchozího souhlasu předáván ani kopírován a jeho obsah nesmí být zveřejňován. Jakékoliv duplikáty jsou považovány za porušení práva a budou předmětem trestních a občanskoprávních sankcí. Veškerá práva jsou vyhrazena, zejména v případě patentů a registrovaných vzorů. 1.2 Úvod Děkujeme, že jste si zakoupili třífázový dvoutarifový elektroměr ENERGY řady ENG-307 pro montáž na lištu DIN. Elektroměr ENERGY řady ENG-307 je nejmodernějším typem elektronického elektroměru, který je na trhu k dispozici. V produktové řadě ENERGY představujeme širokou škálu elektroměrů vhodných pro 110V AC až 400V AC (50 nebo 60Hz). Kromě běžných elektroměrů jsme vyvinuli také elektroměry pro předplacenou čipovou kartu, dobíjecí kartu a s kompletním systémem ovládání prostřednictvím PC. Ačkoliv jsou naše přístroje řady ENERGY ENG-307 vyráběny v souladu s normou IEC a naše kontrola kvality je velmi spolehlivá, může se vždy vyskytnout možnost, že některý výrobek bude vykazovat závadu, za níž se tímto velice omlouváme. Za normálních podmínek vám přístroj přinese mnoho let užitku a spokojenosti. V případě jakéhokoliv problému s elektroměrem kontaktujte ihned svého dodavatele. Všechny elektroměry jsou zapečetěny speciální plombou. Dojde-li k narušené této plomby, nelze již uznat žádnou záruku. Z tohoto důvodu NIKDY neotevírejte elektroměr a žádným způsobem neporušujte plombu přístroje. Elektroměr řady ENG-307 má dvě mechanická počítadla (typ ENG-307M) nebo dva LCD displeje (typ ENG-307D) a umožňuje měřit dva odlišné tarify.

4 1.3 Výkonové parametry: Provozní vlhkost 75% Skladovací vlhkost 95% Provozní teplota -10 C C Skladovací teplota -30 C C Mezinárodní norma IEC Třída přesnosti 1 Ochrana proti vniknutí prachu a vody IP51 Uzavřený izolovaný elektroměr ochranné třídy Ⅱ 1.4 Specifikace: Typ elektroměru 1.5 Základní chyby: ENG-307M (mechanické počítadlo) ENG-307D (LCD displej) Jmenovité napětí (Un) 230/400V AC (3~) Pracovní napětí 161/ /520V AC (3~) Izolační schopnosti: - AC výdržné zkušební napětí 2KV za 1 minutu - Impulzní výdržné napětí 6KV 1.2µS tvar vlny Základní proud (Ib): 5A Maximální jmenovitý proud (Imax) 100A Provozní rozsah proudu 0.4% Ib- Imax Vrcholová proudová výdrž 30Imax za 0.01s Rozsah provozní frekvence 50/60Hz Vnitřní spotřeba energie 2W / 10VA na fázi Pulzní výstup 800imp/kWh Vyvážené napájení 0.05Ib Cosφ = 1 ±1.5% 0.1Ib Cosφ = 0.5L ±1.5% Cosφ = 0.8C ±1.5% 0.1Ib - Imax Cosφ = 1 ±1.0% 0.2Ib - Imax Cosφ = 0.5L ±1.0% Cosφ = 0.8C ±1.0% Jednofázové napájení 0.1Ib - Imax Cosφ = 1 ±2.0% 0.2Ib - Imax Cosφ = 0.5L ±2.0%

5 1.6 Popis A B C D čelní panel kryt základna bezpečnostní zámek Materiál Čelní panel Kryt Základna PC s látkami zpomalujícími hoření ABS s látkami zpomalujícími hoření ABS s látkami zpomalujícími hoření 1.7 Rozměry Výška Šířka Hloubka Hmotnost 130 mm 126 mm 65 mm 0.7 kg (net) 1.8 Instalace UPOZORNĚNÍ Před prací s přístrojem vypněte veškeré zdroje energie, které jsou k němu připojeny. Ke kontrole vypnutého napájení vždy použijte odpovídající měřicí přístroj.

6 VAROVÁNÍ Instalaci smí provádět výhradně kvalifikovaná osoba se znalostí příslušných předpisů a norem. Při instalaci elektroměru používejte izolované nástroje. Na napájecí vedení ani na nulový vodič nelze namontovat pojistku, tepelnou ochranu ani jednopólový jistič. Doporučujeme, aby vodič, kterým je elektroměr připojen k vnějšímu obvodu, byl dimenzován v souladu s místními normami a předpisy pro kapacitu jističe nebo podle proudového zařízení použitého v okruhu. Externí jistič nebo vypínač musí být nainstalován na vstupním vodiči, který bude použit jako odpojovací zařízení pro elektroměr. Z důvodu snadné obsluhy se doporučuje, aby spínač nebo jistič byl umístěn v blízkosti elektroměru. Vypínač nebo jistič musí být v souladu s elektroinstalací v budově a musí splňovat místní předpisy. Na napájecím vodiči musí být nainstalována externí pojistka či tepelná ochrana, která bude použita jako nadproudová ochrana elektroměru. Z důvodu snadné obsluhy doporučujeme, aby nadproudová ochrana byla nainstalována co nejblíže elektroměru. Nadproudová ochrana musí splňovat specifikace elektroinstalace v budově a musí vyhovovat místním předpisům. V budovách lze elektroměr nainstalovat přímo, ve venkovním prostředí jej instalujte do vodotěsné skříňky dle místních předpisů a norem. Abyste zabránili nedovolenému vniknutí, zajistěte elektroměr zámkem či podobným zařízením. Elektroměr instalujte na nehořlavou stěnu. Elektroměr instalujte na dobře odvětrávaném a suchém místě. Pokud bude elektroměr instalován v nebezpečném nebo prašném prostředí, umístěte jej do ochranné skříňky. Elektroměr lze nainstalovat až po řádném otestování a zapečetění. Elektroměr instalujte na 35mm DIN lištu nebo přímo na měřicí panel pomocí šroubů. Pro snadný odečet hodnot instalujte elektroměr do odpovídající výšky. Pokud instalujete elektroměr v oblasti s častým přepětím, např. z důvodu bouřek, používání svářecích strojů, invertorů apod., zabezpečte jej přepěťovou ochranou. Po ukončení instalace musí být elektroměr zabezpečen pečetí z důvodu ochrany před nepovoleným zásahem. Připojení vodičů musí být provedeno podle následujícího schématu.

7 A. Přímé připojení: Popis připojovacích svorek: 10/11 přepínání tarifu (230V) 8/9 impulsní výstup 1.9 Provoz Čtení hodnot elektroměru Elektroměr ENG-307M je vybaven dvěma počítadly 5+1. Pět celých čísel je označeno černou barvou, jedno desetinné místo je označeno červeně. Elektroměr ENG-307D je vybaven 2x LCD displejem 5+1 nebo 5+2, který se používá pro zaznamenání spotřeby a nelze jej resetovat na nulu. Číselný systém je založen na jednotkách po 10. Jednotkou je kwh Řešení problémů UPOZORNĚNÍ Při opravách a údržbě se nedotýkejte svorek přímo holýma rukama, kovovými předměty a jiným materiálem. Hrozí nebezpečí zásahu elektrickým proudem a poškození zdraví. Aby se zabránilo nebezpečí zásahu elektrickým proudem, před otevíráním ochranného krytu vypněte a uzamkněte veškeré přívody energií do elektroměru a do zařízení, ve kterém je instalován.

8 VAROVÁNÍ Údržbu a opravy smí provádět výhradně kvalifikované osoby, které jsou obeznámeny s platnými normami a předpisy. Při údržbě a opravách elektroměru používejte izolované nástroje. Po provedení údržby a oprav se ujistěte, zda jste nasadili zpět ochranný kryt Technická podpora Kontaktujte nás prosím na: Elektroměry s.r.o. Náměstí Trhový Štěpánov Česká republika TEL: info@elektromery.com Octagon Group 2017
