1 KATALOG STANDARDNÍCH SVAŘOVACÍCH ZDROJŮ 2009

2 Obsah MIG/MAG Kompaktní zdroje/ stupňová regulace napětí Origo TM Mig C141, C151 1x230V 50/60Hz 2 Origo TM Mag C171, C201 1x230V 50/60Hz 2 Origo TM Mig C170, C200, C250 3 Origo TM Mig C240, C240s, C280 PRO, C280 PRO 4WD, C340 PRO, C340 PRO 4WD 4 Origo TM Mig C420 PRO 5 MIG/MAG Poloautomaty / Invertorové zdroje Origo TM Mig C3000i panel MA23, MA23A 6 Aristo TM Mig C3000i panel MA6 7 MIG/MAG Poloautomaty / stupňová regulace napětí Origo TM Mig L305, L405 8 Origo TM Feed L302, L304 9 Origo TM Mig 320, 410, Origo TM Feed 304, MIG/MAG/MMA/TIG Poloautomaty / choppery Origo TM Mig 402c, 502c, 652c 12 Origo TM Feed 304, 484 panel M13 13 Origo TM Mig 4002c, 5002c, 6502c 14 Origo TM Feed 3004, 4804 panel MA23, MA24 15 MIG/MAG/MMA Invertorové zdroje Origo TM Mig 3001i/4001i, Mig 3001i/4001i panel A24 16 Origo TM Feed 3004, 3004w panel MA23, MA24 / Aristo TM Feed 3004, 3004w panel U6, U8 17 MIG/MAG/TIG/MMA Invertorové zdroje Aristo TM Mig U4000i, 5000iw, U5000iw 18 Aristo TM Feed 3004, 4804 panel U6, U8 19 Panely podavačů pro zdroje MIG/MAG 20 Doplňkové příslušenství zdrojů MIG/MAG 21 Vozíky pro zdroje MIG/MAG Náhradní díly pro podavače drátů MIG/MAG Hořáky PSF TM 26 MXL TM 27

3 Obsah TIG/MMA DC - Invertorové zdroje Caddy TM Tig 1500i, 2200i panel TA33, TA34 28 Origo TM Tig 3001i panel TA23, TA24 PULS 29 Aristo TM Tig 4000i panel T4, T6 30 TIG/MMA AC/DC Invertorové zdroje Caddy TM Tig 2200 AC/DC panel TA33, TA34 AC/DC 31 Origo TM Tig 3000i AC/DC panel TA24 AC/DC 32 Origo TM Tig 4300iw AC/DC panel TA24 AC/DC 33 Panely pro zdroje TIG a wolframové elektrody TIG Hořáky a příslušenství TIG TXH TM 36 TXH TM s dálkovým ovládáním 37 Vozíky pro zdroje TIG MMA/(TIG) DC Invertorové zdroje Caddy TM Arc 151i, 201i panel A31, A33 40 Caddy TM Arc 251 panel A32, A34 41 Miniarc Origo TM Arc 4001i panel A22, A24 43 Origo TM Arc 410c, 650c, 810c panel A11, A12 44 Mobile Feed 200, Panely pro zdroje MMA 46 Vozíky pro zdroje MMA 47 Generátory svařovacího proudu se zabudovaným svařovacím zdrojem KHM 190 HS, 190 YS 48 KHM 351 YS CC, 405 YS CC/CV, 525 PS CC/CV 49 Zařízení pro ruční dělení plazmou LPH 35, 50, LPH Origo TM Cut 36i 52 Power Cut 650, 875, ESP Plazmové hořáky - náhradní díly 55 Dálková ovládání 56-57

4 MIG/MAG Kompaktní zdroje 230V Origo TM Mig C141, C151, Origo TM Mag C171, C201 Řada Origo TM Mag představuje novou generaci jednofázových (230 V) svařovacích zdrojů. Power Smoothing Device zajišťuje vynikající svařovací výkon při svařování v CO 2 nebo směsi Ar/CO 2. Funkce PSD zajišťuje stabilní parametry typické pro třífázové zdroje. Snadné nastavení svařovacích parametrů umožňuje svařování silnějších i tenkých materiálů. Zdroje jsou vybaveny funkcí plynulého podávání drátu, více- polohovými přepínači napětí, jsou chlazené ventilátorem a vybaveny mnoha dalšími zařízeními pro svařování metodou MIG/MAG. Modely Origo C141 jsou určeny pro průměr cívky 200 mm. POUŽITÍ: Autoopravy Malé svařovací dílny Doprava Vzdělávání Domácnost a zahrada Typ Napájecí napětí Pojistka Dovolené zatížení Hmotnost Origo TM Mig C V - 50Hz 16 A 20% 100A 60% 54A 100% 42A 25 kg Origo TM Mig C V - 50Hz 16 A 20% 150A 60% 86A 100% 67A 38 kg Origo TM Mag C V - 50Hz 16 A 20% 170A 60% 98A 100% 76A 59 kg Origo TM Mag C V - 50Hz 16 A 20% 200A 60%115A 100% 90A 68 kg OBSAH DODÁVKY: Origo TM Mig C141/C151, podávácí kladka 0,6-0,8 mm, vestavěný svařovací hořák MXL 150V 2,5 m, kontaktní špička 0,8 mm, C151 sada koleček Origo TM Mag C171/C201, podávací kladka 0,6-0,8 mm, svařovací hořák MXL 200 3,0 m, kontaktní špička 0,8 mm, podvozek s plošinou pro plynovou lahev Napájecí kabel 3 m se zástrčkou 16 A, zemnící kabel 3 m se svorkou, plynová hadice 1,5 m, návod k použití. Doplňkové vybavení: Digitální V/A metr pro C171/C Transformátor pro ohřev CO 2, 42 V, pro C171/C Sada koleček (Origo TM Mig C141)

5 MIG/MAG Kompaktní zdroje 400V Origo TM Mig C170 3f, C200 3f, C250 3f Tyto třífázové poloautomatické zdroje jsou určeny pro svařování metodou MIG/ MAG. Svařovat lze jak plnými a hliníkovými dráty, tak i plněnou elektrodou s vlastní ochranou. Umožňují plynulé bodové svařování s nastavením času svařování. Zdroje se vyznačují stabilním obloukem a snadným zapálením. Účelně vytvořený design umožňuje rychlé a profesionální svařování s minimálním rozstřikem. Tyto poloautomatické zdroje jsou ve velké míře využívány pro svařování ocelových konstrukcí. POUŽITÍ: Autoopravy Výroba lehkých konstrukcí Doprava Stehové svařování Vzdělávání Typ Napájecí napětí Pojistka Dovolené zatížení Hmotnost Origo TM Mig C170 3f 400V - 50Hz 16 A 35% 170A 60% 130A 100% 100A 59 kg Origo TM Mig C200 3f 400V - 50Hz 16 A 35% 200A 60% 150A 100% 120A 68 kg Origo TM Mig C250 3f 400V - 50Hz 16 A 35% 250A 60% 190A 100% 150A 82 kg OBSAH DODÁVKY: Origo TM Mig C170/C200, podávací kladka 0,6-0,8 mm, svařovací MXL m, kontaktní špička 0,8 mm Origo TM Mig C250, podávací kladka 0,8-1,0 mm, svařovací hořák MXL 270 3,0 m, kontaktní špička 1,0 mm, Napájecí kabel 3 m se zástrčkou 16 A, zemnící kabel 3 m se svorkou, plynová hadice 1,5 m, sada koleček s plošinou pro plynovou láhev, návod k použití. Doplňkové vybavení: Digitální V/A metr Transformátor pro ohřev CO 2, 42 V

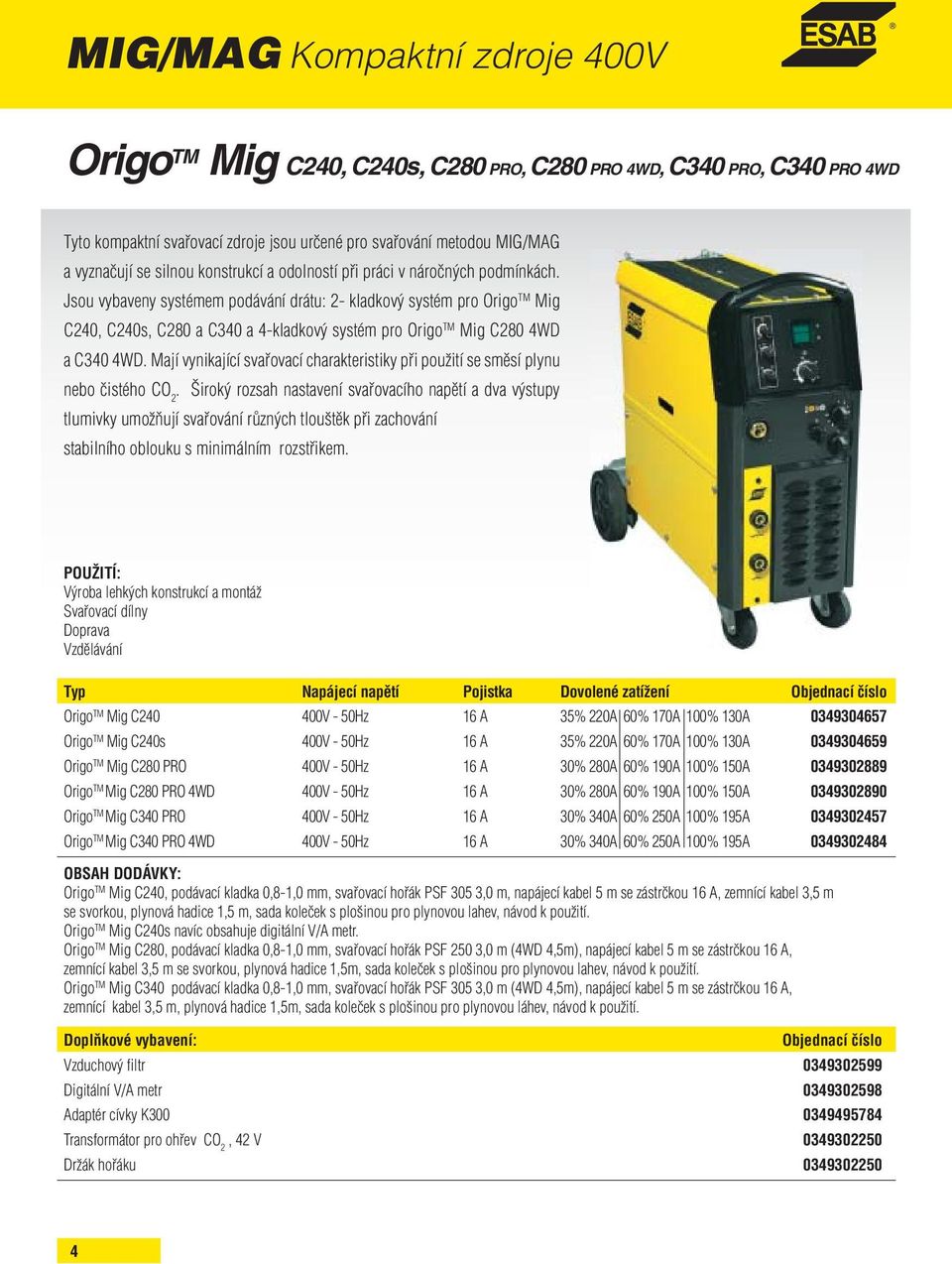

6 MIG/MAG Kompaktní zdroje 400V Origo TM Mig C240, C240s, C280 PRO,C280 PRO 4WD,C340 PRO,C340 PRO 4WD Tyto kompaktní svařovací zdroje jsou určené pro svařování metodou MIG/MAG a vyznačují se silnou konstrukcí a odolností při práci v náročných podmínkách. Jsou vybaveny systémem podávání drátu: 2- kladkový systém pro Origo TM Mig C240, C240s, C280 a C340 a 4-kladkový systém pro Origo TM Mig C280 4WD a C340 4WD. Mají vynikající svařovací charakteristiky při použití se směsí plynu nebo čistého CO 2. Široký rozsah nastavení svařovacího napětí a dva výstupy tlumivky umožňují svařování různých tlouštěk při zachování stabilního oblouku s minimálním rozstřikem. POUŽITÍ: Výroba lehkých konstrukcí a montáž Svařovací dílny Doprava Vzdělávání Typ Napájecí napětí Pojistka Dovolené zatížení Origo TM Mig C V - 50Hz 16 A 35% 220A 60% 170A 100% 130A Origo TM Mig C240s 400V - 50Hz 16 A 35% 220A 60% 170A 100% 130A Origo TM Mig C280 PRO 400V - 50Hz 16 A 30% 280A 60% 190A 100% 150A Origo TM Mig C280 PRO 4WD 400V - 50Hz 16 A 30% 280A 60% 190A 100% 150A Origo TM Mig C340 PRO 400V - 50Hz 16 A 30% 340A 60% 250A 100% 195A Origo TM Mig C340 PRO 4WD 400V - 50Hz 16 A 30% 340A 60% 250A 100% 195A OBSAH DODÁVKY: Origo TM Mig C240, podávací kladka 0,8-1,0 mm, svařovací hořák PSF 305 3,0 m, napájecí kabel 5 m se zástrčkou 16 A, zemnící kabel 3,5 m se svorkou, plynová hadice 1,5 m, sada koleček s plošinou pro plynovou lahev, návod k použití. Origo TM Mig C240s navíc obsahuje digitální V/A metr. Origo TM Mig C280, podávací kladka 0,8-1,0 mm, svařovací hořák PSF 250 3,0 m (4WD 4,5m), napájecí kabel 5 m se zástrčkou 16 A, zemnící kabel 3,5 m se svorkou, plynová hadice 1,5m, sada koleček s plošinou pro plynovou lahev, návod k použití. Origo TM Mig C340 podávací kladka 0,8-1,0 mm, svařovací hořák PSF 305 3,0 m (4WD 4,5m), napájecí kabel 5 m se zástrčkou 16 A, zemnící kabel 3,5 m, plynová hadice 1,5m, sada koleček s plošinou pro plynovou láhev, návod k použití. Doplňkové vybavení: Vzduchový filtr Digitální V/A metr Adaptér cívky K Transformátor pro ohřev CO 2, 42 V Držák hořáku

7 MIG/MAG Kompaktní zdroje 400V Origo TM Mig C420 PRO Kompaktní zdroj určený pro svařování metodou MIG/MAG s vestavěným 4-kladkovým podavačem, vhodný pro svařování 400 A při 60% dovolené zátěže. Zdroj je určen pro svařování s dosahem do 8 metrů od zdroje. Zařízení má vestavěný chladící systém pro svařovací hořáky, který zvyšuje výkon jednotky při vysokých parametrech. Funkce ELP (ESAB LogicPump) zajišťuje automatické spínání vodního čerpadla, jakmile je ke zdroji připojen vodou chlazený hořák. Eliminuje se tak riziko přehřátí hořáku a čerpadlo je automaticky vypnuto, je-li hořák odpojen. Tři výstupy tlumivky usnadňují optimalizaci nastavení proudu pro danou aplikaci. POUŽITÍ: Výroba a montáž všech typů konstrukcí Svařovací dílny Opravny Vzdělávání Typ Napájecí napětí Pojistka Dovolené zatížení Origo TM Mig C420 PRO 400V - 50Hz 32 A 50% 420A 60% 400A 100% 315A Origo TM Mig C420w PRO 400V - 50Hz 32 A 50% 420A 60% 400A 100% 315A OBSAH DODÁVKY: Origo TM Mig C420, podávací kladka 1,0-1,2 mm, svařovací hořák PSF m, napájecí kabel 5 m se zástrčkou 32 A, zemnící kabel 5 m se svorkou, plynová hadice 1,5m, sada koleček s plošinou pro plynovou lahev, návod k použití. Origo TM Mig C420w, podávací kladka 1,0-1,2 mm, svařovací hořák PSF 410w 3 m, napájecí kabel 5 m se zástrčkou 32 A, zemnící kabel 5 m se svorkou, plynová hadice 1,5m, sada koleček s plošinou pro plynovou lahev, návod k použití. Doplňkové vybavení: Objednací číšlo Vzduchový filtr Spojovací sada pro svařovací hořák MXH 400w PP (push-pull) Transformátor pro ohřev CO 2, 42 V Hlídač průtoku chladící kapaliny Digitální V/A metr

8 MIG/MAG/MMA Kompaktní zdroje / Invertory Origo TM Mig C3000i panel MA23, MA23A Profesionální invertorové zdroje pro svařování MIG/MAG/ MMA a drážkování uhlíkovou elektrodou. Nastavení proudu v rozsahu do 300A a jemná regulace napětí umožňují ideální nastavení parametrů pro dráty od 0,6 do 1,2 mm. Kompaktní C verze je vybavena zabudovaným podavačem se 4-kladkovým podávacím mechanismem s kladkami o průměru 30mm. Svařovací zdroje je vybaven ovládacím panelem MA23 nebo MA23a s funkcí Qset, která automaticky nastaví ideální svařovací parametry v oblasti krátkého oblouku. S touto funkcí nastavíte pouze rychlost podávání drátu a ostatní parametry jsou nastaveny automaticky bez nutnosti zadávání kombinace drát/průměr/ochranný plyn. POUŽITÍ: Automobilový průmysl Automatizovaná pracoviště Montáž a stehování konstrukčních celků Svařovací dílny Svařování hliníku, nízkolegovaných a vysokolegovaných ocelí MIG pájení pozinkovaných materiálů Typ Napájecí napětí Pojistka Dovolené zatížení Origo TM Mig C3000i MA23 400V - 50Hz 16 A 35% 300A 60% 240A 100% 200A Origo TM Mig C3000i MA23A QSet 400V - 50Hz 16 A 35% 300A 60% 240A 100% 200A OBSAH DODÁVKY: 5 m napájecí kabel se zástrčkou 16 A, 5 m zemnící kabel se svorkou, návod k použití. Doplňkové vybavení: Chladící jednotka Cool Midi Vozík, 2-kolový Vozík, 4-kolový Dálková ovládání (viz str ) 6

9 MIG/MAG/MMA Kompaktní zdroje / Invertory Aristo TM Mig C3000i panel MA6 Synergické svařovací zdroje pro metodu MIG/MAG, pulz a MMA. Široký rozsah předpogramovaných synergických linií zajišťuje optimální nastavení pro širokou řadu aplikací svařování vysokolegovaných a uhlíkových ocelí a hliníku s dráty ø 0,6-1,2 mm. 4-kladkový podávací systém a nastavení synergických linií zaručuje vysokou kvalitu svaru. Verze C je kompaktní zdroj se zabudovaným podavačem a ovládacím panelem MA6. POUŽITÍ: Automobilový průmysl Automatizovaná pracoviště Montáž a stehování konstrukčních celků Svařovací dílny Svařování hliníku, nízkolegovaných a vysokolegovaných ocelí MIG pájení pozinkovaných materiálů Typ Napájecí napětí Pojistka Dovolené zatížení Aristo TM Mig C3000i MA6 400V - 50Hz 16 A 35% 300A 60% 240A 100% 200A OBSAH DODÁVKY: 5 m napájecí kabel se zástrčkou 16 A, 5 m zemnící kabel se svorkou, návod k použití. Doplňkové vybavení: Chladící jednotka Cool Midi Vozík, 2-kolový Vozík, 4-kolový Dálková ovládání (viz str ) 7

10 MIG/MAG Poloautomaty Origo TM Mig L305, L405 Zdroje Origo TM Mig L305 a L405 jsou stupňově řízené zdroje pro MIG/MAG svařování. Zdroj Origo TM Mig L305 má 10 stupňů a Origo TM Mig L stupňů nastavení napětí. Elektronicky kontrolované podávání drátu zajišťuje stabilní oblouk. 4-kladkový podávací mechanismus je vybaven podávací a přítlačnou kladkou s vroubkovanou drážkou osazené na kuličkových ložiscích. 2-kladkový podávací mechanismus je konstruován pro podávání drátu do průměru 1,2 mm. Podavače jsou dodávány s kladkami Ø 30 mm pro svařování dráty do Ø 1,2 mm (L302) a do Ø 1,6 mm (L304). POUŽITÍ: Standardní kovovýroba Autoopravny Dopravní prostředky Domácí využití a výroba nábytku Typ Napájecí napětí Pojistka Dovolené zatížení Origo TM Mig L V - 50Hz 16 A 25% 300A 60% 190A 100% 150A Origo TM Mig L V - 50Hz 32 A 50% 400A 60% 365A 100% 280A Origo TM Mig L405w 400V - 50Hz 32 A 50% 400A 60% 365A 100% 280A * Sadu je třeba doplnit propojovacími kabely příslušné délky a podavačem (viz str. 9) OBSAH DODÁVKY: napájecí kabel 5 m, zemnící kabel 5 m se svorkou, sada koleček, návod k použití. Doplňkové vybavení: Stabilizátor (pro použití s balancérem) Origo TM Mig L Stabilizátor (pro použití s balancérem) Origo TM Mig L Digitální V/A metr (pro Origo TM Mig L305) Digitální V/A metr (pro Origo TM Mig L405) Transformátor pro ohřev CO Zesilující kit pro balancér

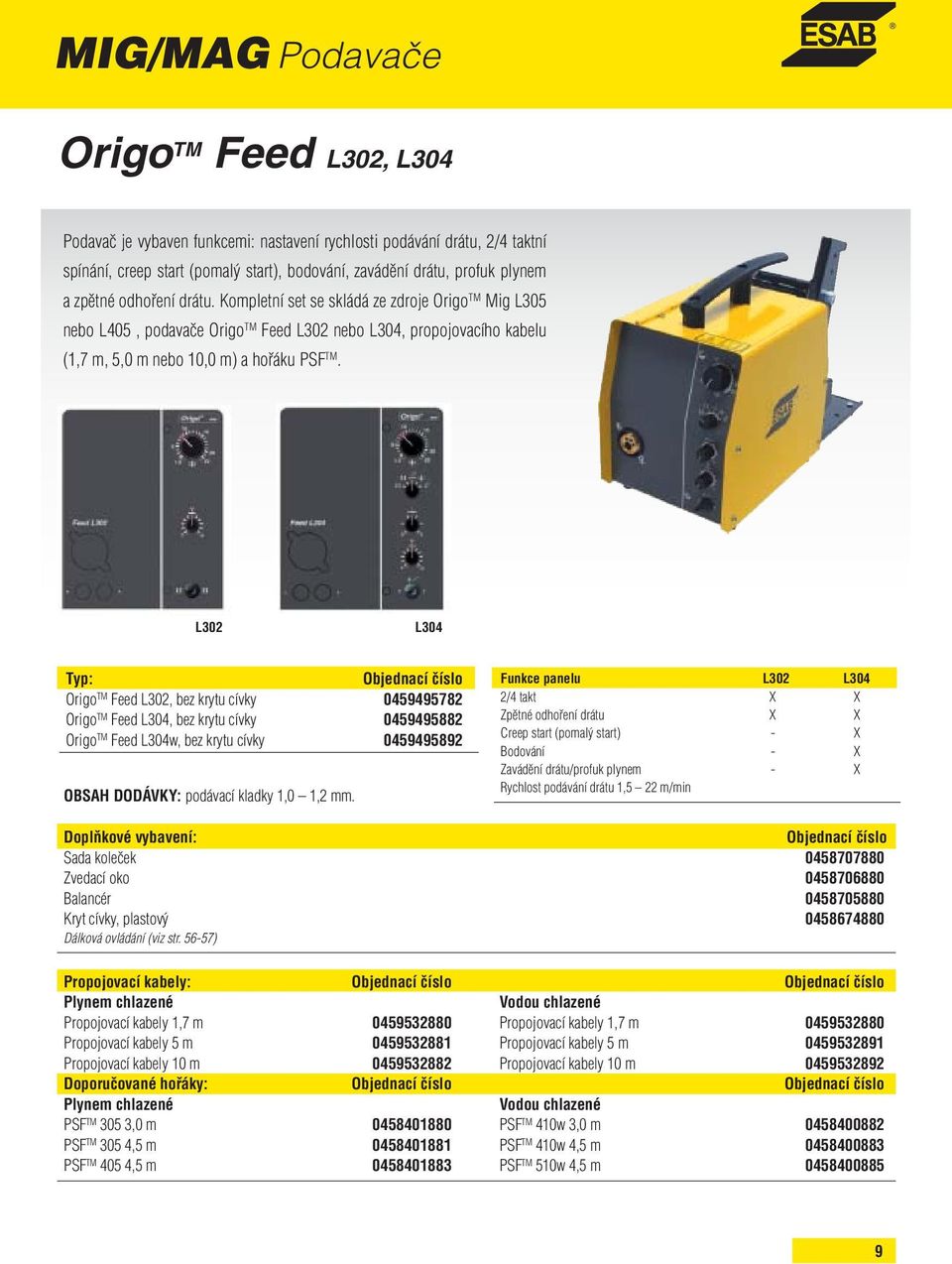

11 MIG/MAG Podavače Origo TM Feed L302, L304 Podavač je vybaven funkcemi: nastavení rychlosti podávání drátu, 2/4 taktní spínání, creep start (pomalý start), bodování, zavádění drátu, profuk plynem a zpětné odhoření drátu. Kompletní set se skládá ze zdroje Origo TM Mig L305 nebo L405, podavače Origo TM Feed L302 nebo L304, propojovacího kabelu (1,7 m, 5,0 m nebo 10,0 m) a hořáku PSF TM. L302 L304 Typ: Origo TM Feed L302, bez krytu cívky Origo TM Feed L304, bez krytu cívky Origo TM Feed L304w, bez krytu cívky OBSAH DODÁVKY: podávací kladky 1,0 1,2 mm. Funkce panelu L302 L304 2/4 takt X X Zpětné odhoření drátu X X Creep start (pomalý start) - X Bodování - X Zavádění drátu/profuk plynem - X Rychlost podávání drátu 1,5 22 m/min Doplňkové vybavení: Sada koleček Zvedací oko Balancér Kryt cívky, plastový Dálková ovládání (viz str ) Propojovací kabely: Plynem chlazené Vodou chlazené Propojovací kabely 1,7 m Propojovací kabely 1,7 m Propojovací kabely 5 m Propojovací kabely 5 m Propojovací kabely 10 m Propojovací kabely 10 m Doporučované hořáky: Plynem chlazené Vodou chlazené PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSF TM 510w 4,5 m

12 MIG/MAG Poloautomaty Origo TM Mig 320, 410, 510 Origo TM Mig jsou silné a robustní stupňově regulované napájecí zdroje určené pro náročné MIG/MAG svařování. Špičková technologie společně se software vyvinutý společností ESAB zaručuje spolehlivost a vysokou výkonnost a kvalitu svařování. Široký rozsah nastavení proudu a napětí umožňuje nastavení správných svařovacích parametrů pro celý rozsah kombinací svařovacích materiálů a ochranných plynů. Zdroje jsou konstruovány pro použití s podavačem Origo TM Feed 302 nebo Origo TM Feed 484 s panely M11 a M12. Standardně je podavač umístěn nad zdrojem umožňující pracovní rádius 360. POUŽITÍ: Montáž a stehové svařování všech typů materiálů Svařovací dílny Svařování hliníkových, nízkolegovaných a vysokolegovaných materiálů Těžký průmysl Lodě a důlní průmysl Potrubí, produktovody Typ Napájecí napětí Pojistka Dovolené zatížení Origo TM Mig V - 50Hz 16 A 30% 320A 60% 250A 100% 195A Origo TM Mig V - 50Hz 32 A 50% 400A 60% 365A 100% 280A Origo TM Mig 410w 400V - 50Hz 32 A 50% 400A 60% 365A 100% 280A Origo TM Mig V - 50Hz 32 A 60% 500A 100% 390A Origo TM Mig 510w 400V - 50Hz 32 A 60% 500A 100% 390A * Sadu je třeba doplnit propojovacími kabely příslušné délky a podavačem (viz str. 11) OBSAH DODÁVKY: napájecí kabel 5 m, zemnící kabel 5 m se svorkou, kolečka, sada koleček s plošinou pro plynovou láhev, návod k použití. Doplňkové vybavení: Vzduchový filtr Origo TM Mig Vzduchový filtr Origo TM Mig 410 a Stabilizátor (širší podvozek) Origo TM Mig 320 pro balancér Stabilizátor (širší podvozek) Origo TM Mig 410 a 510 pro balancér Držák kabelů Digitální V/A metr (pro Origo TM Mig 410) Digitální V/A metr (pro Origo TM Mig 510) Hlídač průtoku chladící kapaliny Transformátor pro ohřev CO Zesilující kit pro balancér

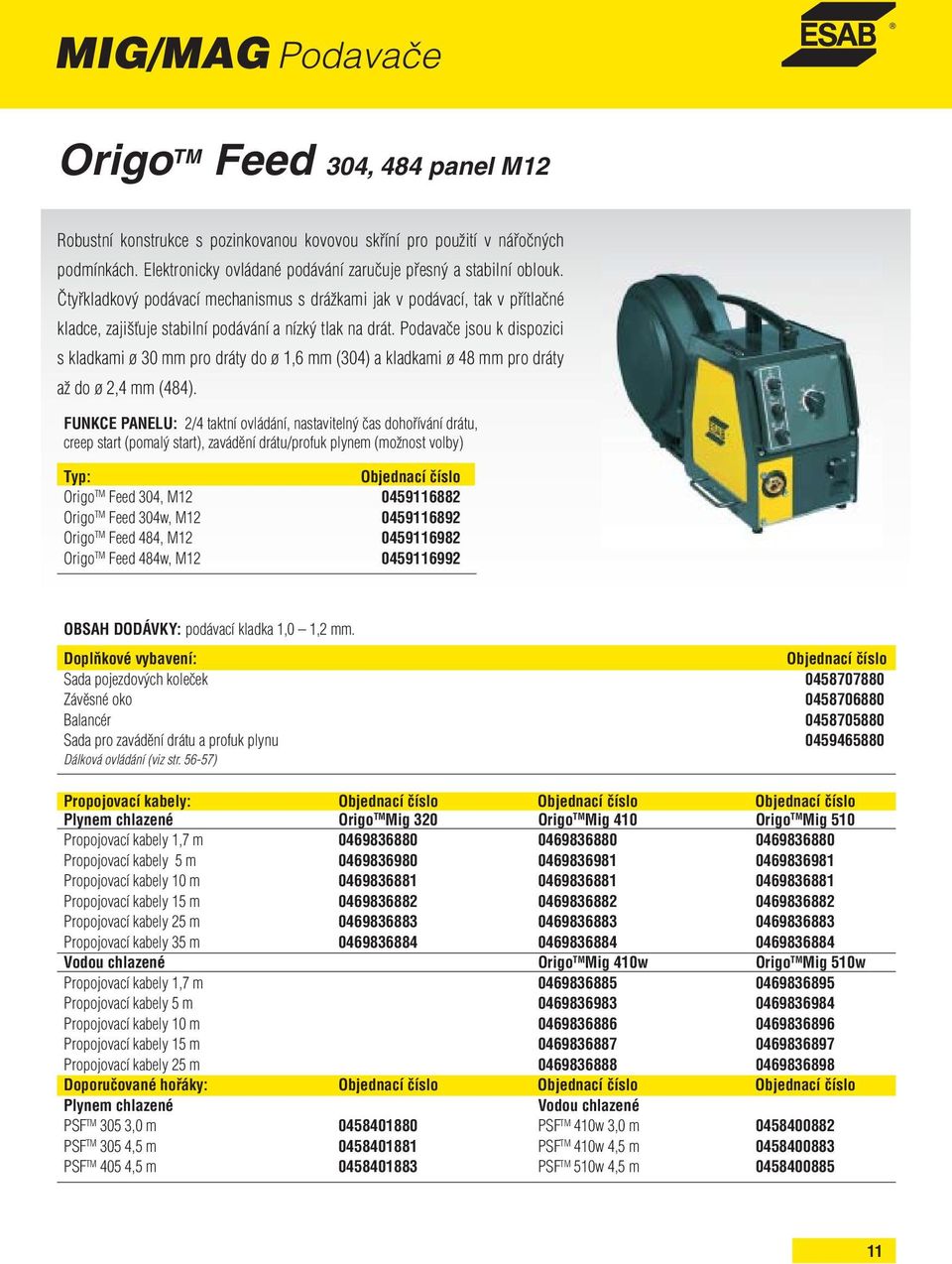

13 MIG/MAG Podavače Origo TM Feed 304, 484 panel M12 Robustní konstrukce s pozinkovanou kovovou skříní pro použití v nářočných podmínkách. Elektronicky ovládané podávání zaručuje přesný a stabilní oblouk. Čtyřkladkový podávací mechanismus s drážkami jak v podávací, tak v přítlačné kladce, zajišťuje stabilní podávání a nízký tlak na drát. Podavače jsou k dispozici s kladkami ø 30 mm pro dráty do ø 1,6 mm (304) a kladkami ø 48 mm pro dráty až do ø 2,4 mm (484). FUNKCE PANELU: 2/4 taktní ovládání, nastavitelný čas dohořívání drátu, creep start (pomalý start), zavádění drátu/profuk plynem (možnost volby) Typ: Origo TM Feed 304, M Origo TM Feed 304w, M Origo TM Feed 484, M Origo TM Feed 484w, M OBSAH DODÁVKY: podávací kladka 1,0 1,2 mm. Doplňkové vybavení: Sada pojezdových koleček Závěsné oko Balancér Sada pro zavádění drátu a profuk plynu Dálková ovládání (viz str ) Propojovací kabely: Plynem chlazené Origo TM Mig 320 Origo TM Mig 410 Origo TM Mig 510 Propojovací kabely 1,7 m Propojovací kabely 5 m Propojovací kabely 10 m Propojovací kabely 15 m Propojovací kabely 25 m Propojovací kabely 35 m Vodou chlazené Origo TM Mig 410w Origo TM Mig 510w Propojovací kabely 1,7 m Propojovací kabely 5 m Propojovací kabely 10 m Propojovací kabely 15 m Propojovací kabely 25 m Doporučované hořáky: Plynem chlazené Vodou chlazené PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSF TM 510w 4,5 m

14 MIG/MAG/MMA/TIG Poloautomaty, Choppery Origo TM Mig 402c, 502c, 652c Origo TM Mig 402c/502c/652c jsou profesionální a robustní stupňově regulované konvertorové napájecí zdroje (choppery) určené pro svařování MIG/MAG, svařování MMA a drážkování uhlíkovou elektrodou v náročných podmínkách. Široký rozsah proudu a napětí a plynulá regulace indukčnosti usnadňují optimalizaci nastavení pro všechny kombinace přídavných materiálů a plynů. TrueArcVoltage System TM, v kombinaci s ESAB PSF TM hořáky zajišťují, že budete svařovat požadovaným napětím bez závislosti na kolísání napětí v síti nebo ztrátách a rušení v kabelech. POUŽITÍ: Stavební průmysl Mobilní strojní vybavení Slévárny Výroba potrubí Lodě a pobřežní provozy Typ Napájecí napětí Pojistka Dovolené zatížení Origo TM Mig 402c 400V - 50Hz 32 A 60% 400A 100% 310A Origo TM Mig 402c Multi V 32 A 60% 400A 100% 310A Origo TM Mig 402cw 400V - 50Hz 32 A 60% 400A 100% 310A Origo TM Mig 402cw Multi V 32 A 60% 400A 100% 310A Origo TM Mig 502c 400V - 50Hz 32 A 60% 500A 100% 400A Origo TM Mig 502c Multi V 32 A 60% 500A 100% 400A Origo TM Mig 502cw 400V - 50Hz 32 A 60% 500A 100% 400A Origo TM Mig 502cw Multi V 32 A 60% 500A 100% 400A Origo TM Mig 652cw 400V - 50Hz 63 A 60% 650A 100% 500A Origo TM Mig 652cw Multi V 63 A 60% 650A 100% 500A Multi V - multinapájecí verze (3 x 230/ /500V 50Hz ; 3 x 230/ /575V 60Hz) * Sadu je třeba doplnit propojovacími kabely příslušné délky a podavačem (viz str. 11) OBSAH DODÁVKY: napájecí kabel 5 m se zástrčkou 400 V, zemnící kabel 5 m se svorkou, w chladící jednotka, čep pro podavač, sada koleček s plošinou pro plynovou láhev a návod k použití. Doporučované hořáky: Vzduchový filtr Digitální V/A metr pro panel A13 MMC Transformátor pro ohřev CO Hlídač průtoku chladící kapaliny Sada držáků kabelů Řadič podavačů LiftArc TM - sada pro TIG Panel A13 MMC s digitálním V-A metrem (pro Mig 402c)

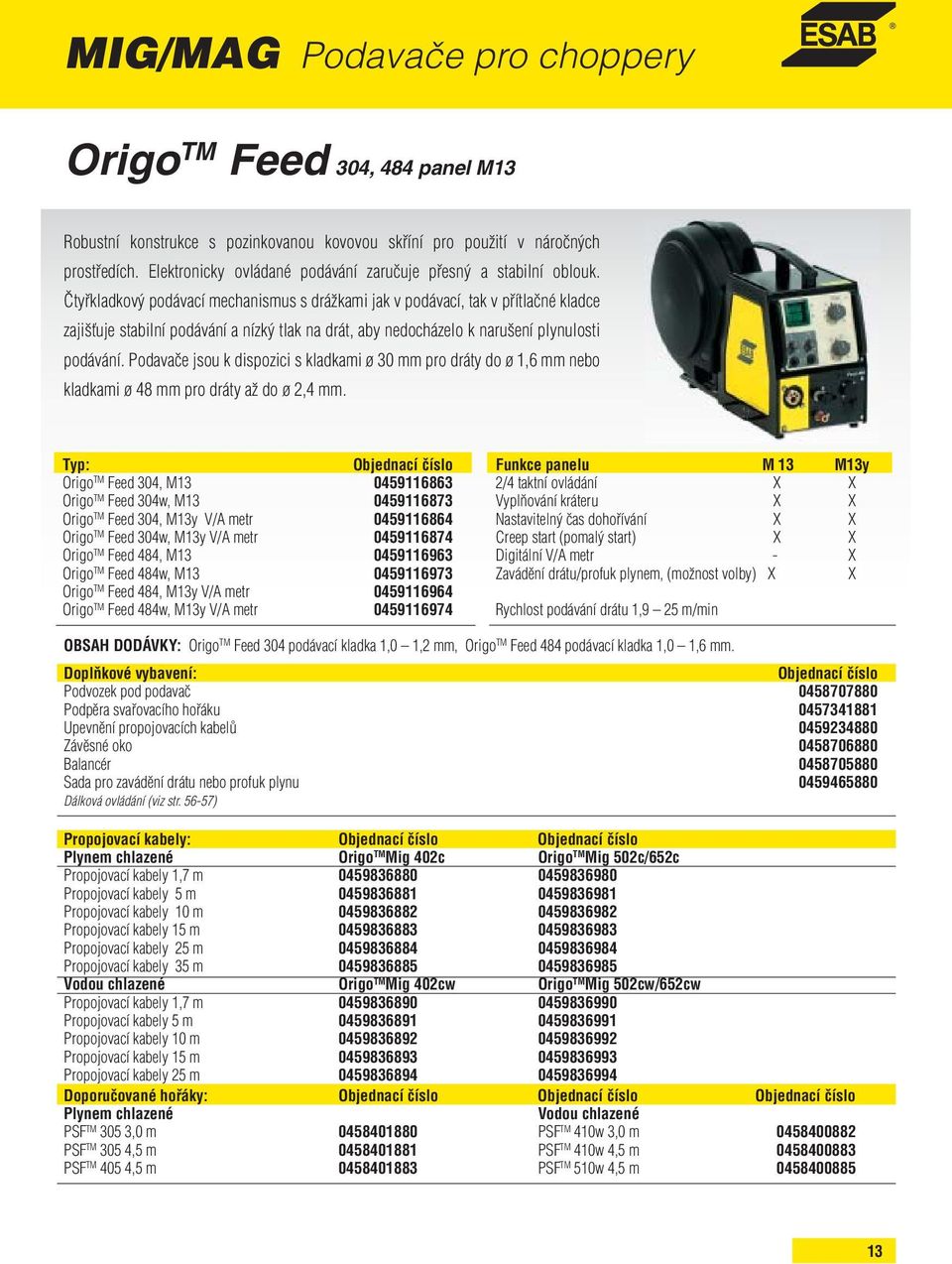

15 MIG/MAG Podavače pro choppery Origo TM Feed 304, 484 panel M13 Robustní konstrukce s pozinkovanou kovovou skříní pro použití v náročných prostředích. Elektronicky ovládané podávání zaručuje přesný a stabilní oblouk. Čtyřkladkový podávací mechanismus s drážkami jak v podávací, tak v přítlačné kladce zajišťuje stabilní podávání a nízký tlak na drát, aby nedocházelo k narušení plynulosti podávání. Podavače jsou k dispozici s kladkami ø 30 mm pro dráty do ø 1,6 mm nebo kladkami ø 48 mm pro dráty až do ø 2,4 mm. Typ: Origo TM Feed 304, M Origo TM Feed 304w, M Origo TM Feed 304, M13y V/A metr Origo TM Feed 304w, M13y V/A metr Origo TM Feed 484, M Origo TM Feed 484w, M Origo TM Feed 484, M13y V/A metr Origo TM Feed 484w, M13y V/A metr Funkce panelu M 13 M13y 2/4 taktní ovládání X X Vyplňování kráteru X X Nastavitelný čas dohořívání X X Creep start (pomalý start) X X Digitální V/A metr - X Zavádění drátu/profuk plynem, (možnost volby) X X Rychlost podávání drátu 1,9 25 m/min OBSAH DODÁVKY: Origo TM Feed 304 podávací kladka 1,0 1,2 mm, Origo TM Feed 484 podávací kladka 1,0 1,6 mm. Doplňkové vybavení: Podvozek pod podavač Podpěra svařovacího hořáku Upevnění propojovacích kabelů Závěsné oko Balancér Sada pro zavádění drátu nebo profuk plynu Dálková ovládání (viz str ) Propojovací kabely: Plynem chlazené Origo TM Mig 402c Origo TM Mig 502c/652c Propojovací kabely 1,7 m Propojovací kabely 5 m Propojovací kabely 10 m Propojovací kabely 15 m Propojovací kabely 25 m Propojovací kabely 35 m Vodou chlazené Origo TM Mig 402cw Origo TM Mig 502cw/652cw Propojovací kabely 1,7 m Propojovací kabely 5 m Propojovací kabely 10 m Propojovací kabely 15 m Propojovací kabely 25 m Doporučované hořáky: Plynem chlazené Vodou chlazené PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSF TM 510w 4,5 m

16 MIG/MAG/MMA Poloautomaty, CAN Choppery Origo TM Mig 4002c, 5002c, 6502c Origo TM Mig 4002c, 5002c, a 6502c jsou profesionální a robustní spínané konvertorové napájecí zdroje (choppery) určené pro náročné provozy. Jsou určeny pro svařování MIG/MAG a MMA, výběr funkcí je ovládán z podavače drátu s panely Origo TM MA23, Origo TM MA24 nebo Aristo TM U6. Dobře osvědčená technologie spolu se softwarem vyvinutým fi rmou ESAB zajišťují vysokou spolehlivost a vynikající svařovací výkon. TrueArcVoltage TM System, v kombinaci s hořákem ESAB PSF TM zajišťují, že budete svařovat požadovaným napětím bez závislosti na kolísání napětí v síti nebo ztrátách a rušení v kabelech. POUŽITÍ: Stavební průmysl Mobilní strojní vybavení Slévárny Výroba potrubí Lodě a pobřežní provozy Typ Napájecí napětí Pojistka Dovolené zatížení Origo TM Mig 4002c 400V - 50Hz 32 A 60% 400A 100% 310A Origo TM Mig 4002c Multi V 32 A 60% 400A 100% 310A Origo TM Mig 4002cw 400V - 50Hz 32 A 60% 400A 100% 310A Origo TM Mig 4002cw Multi V 32 A 60% 400A 100% 310A Origo TM Mig 5002cw 400V - 50Hz 32 A 60% 500A 100% 400A Origo TM Mig 5002cw Multi V 32 A 60% 500A 100% 400A Origo TM Mig 6502cw 400V - 50Hz 63 A 60% 650A 100% 500A Origo TM Mig 6502cw Multi V 63 A 60% 650A 100% 500A Multi V - multinapájecí verze (3 x 230/ /500V 50Hz ; 3 x 230/ /575V 60Hz) * Sadu je třeba doplnit propojovacími kabely příslušné délky a podavačem (viz str. 15) OBSAH DODÁVKY: napájecí kabel 5 m se zástrčkou 400 V, zemnící kabel 5 m se svorkou, w chladící jednotka, čep pro podavač, sada koleček s plošinou pro plynovou láhev, návod k použití. Doplňkové vybavení: Vzduchový filtr Transformátor pro ohřev CO Hlídač průtoku chladící kapaliny Sada držáků kabelů

17 MIG/MAG Podavače CAN pro choppery Origo TM Feed 3004, 4804 panel MA23, MA24 Aristo TM Feed 3004, 4804 panel U6 Robustní konstrukce s pozinkovanou kovovou skříní činí podavače Origo TM Feed 3004 a 4804 ideálními pro práci v náročných prostředích. Elektronicky ovládané podávání zaručuje přesný a stabilní oblouk a čtyřkladkový podávací mechanismus s drážkami v podávací i přítlačné kladce zajišťuje stabilní podávání a nízké opotřebení drátu, aby nedocházelo k žádným narušením provozu. Podavače jsou k dispozici buď s kladkami ø 30 mm pro dráty do ø 1,6 mm nebo kladkami ø 48 mm pro dráty až do ø 2,4 mm. Funkce QSet představuje rychlou cestu pro nastavení optimalizovaných parametrů svařování pro svar nejlepší kvality, přičemž rozstřik je redukován na minimum. Typ: Origo TM Feed 3004 MA Origo TM Feed 3004w MA Origo TM Feed 4804 MA Origo TM Feed 4804w MA Origo TM Feed 3004 MA24 QSet Origo TM Feed 3004w MA24 QSet Origo TM Feed 4804 MA24 QSet Origo TM Feed 4804w MA24 QSet Aristo TM Feed 3004 U Aristo TM Feed 3004w U Aristo TM Feed 4804 U Aristo TM Feed 4804w U OBSAH DODÁVKY: Origo TM Feed 3004 podávací kladka 1,0 1,2 mm, Origo TM Feed 4804 podávací kladka 1,0 1,6 mm. Funkce panelu MA23 MA24 U6 2/4 takt X X X Předfuk/dofuk plynu X X X Digitální V/A metr X X X Profuk plynem/zavádění drátu X X X paměťová místa QSet TM X X Vyplnění kráteru X X Creep start (pomalý start) X X Předprogramované synergické linie Pulz X Doplňkové vybavení: Podvozek pod podavač Podpěra hořáku Úchyt propojovacích kabelů Závěsné oko Balancér Dálková ovládání (viz str ) Propojovací kabely: Plynem chlazené Origo TM Mig 4002c / Origo TM Mig 5002c Origo TM Mig 6502c Propojovací kabely 1,7 m Propojovací kabely 5 m Propojovací kabely 10 m Propojovací kabely 15 m Propojovací kabely 25 m Propojovací kabely 35 m Vodou chlazené Origo TM Mig 4002cw / Origo TM Mig 5002cw Origo TM Mig 6502cw Propojovací kabely 1,7 m Propojovací kabely 5 m Propojovací kabely 10 m Propojovací kabely 15 m Propojovací kabely 25 m Doporučované hořáky: Plynem chlazené Vodou chlazené PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSFT TM 510w 4,5 m

18 MIG/MAG/MMA Invertory CC/CV Origo TM Mig 3001i/4001i, Mig 3001i/4001i panel A24 Zdroje Origo Mig 3001i/4001i jsou ideální zdroje pro pokročilé výroby svařující všechny druhy materiálů s vysokým požadavkem na finální vzhled a kvalitu svaru. Rám zdroje je vyroben z pevných galvanicky pokovených profilů. Svařovací zdroj může být kombinován s podavači Origo Feed 3004/4804 a Aristo Feed 3004/4804 nebo YardFeed Propojovací kabely o délce do 25m mohou poskytnout celkový pracovní rádius 54,5m. POUŽITÍ: Automobilový průmysl Automatizovaná pracoviště Montáž a stehové svařování všech typů konstrukcí Svařovací dílny Svařování hlíniku, nízkolegovaných a vysokolegovaných ocelí Pájení pozinkovaných materiálů Typ Napájecí napětí Pojistka Dovolené zatížení Origo TM Mig 3001i 400V - 50Hz 16 A 35% 300A 60% 240A 100% 200A Origo TM Mig 3001i A24 400V - 50Hz 16 A 35% 300A 60% 240A 100% 200A Origo TM Mig 3001iw 400V - 50Hz 16 A 35% 300A 60% 240A 100% 200A Origo TM Mig 4001i 400V - 50Hz 32 A 35% 400A 60% 320A 100% 250A Origo TM Mig 4001i A24 400V - 50Hz 32 A 35% 400A 60% 320A 100% 250A Origo TM Mig 4001iw 400V - 50Hz 32 A 35% 400A 60% 320A 100% 250A * Sadu je třeba doplnit propojovacími kabely příslušné délky a podavačem (viz str. 17) OBSAH DODÁVKY: napájecí kabel 5m se zástrčkou 32A, zemnící kabel 4,5m se svorou, návod k použití Doplňkové vybavení: Chladící jednotka CoolMidi Vozík, 2-kolový Držák podavače pro 2-kolový vozík Vozík, 4-kolový Ochranný rám pro svařovací zdroj

19 MIG/MAG Podavače pro invertorové zdroje Origo TM Feed 3004, 3004w panel MA23, MA24 Aristo TM Feed 3004, 3004w panel U6, U8 Robustní konstrukce s pozinkovanou kovovou skříní činí podavače Origo TM Feed 3004 a 4804 ideálními pro práci v náročných prostředích. Elektronicky ovládané podávání zaručuje přesný a stabilní oblouk a čtyřkladkový podávací mechanismus s drážkami v podávací i přítlačné kladce zajišťuje stabilní podávání a nízké opotřebení drátu, aby nedocházelo k žádným narušením provozu. Podavače jsou k dispozici buď s kladkami ø 30 mm pro dráty do ø 1,6 mm nebo kladkami ø 48 mm pro dráty až do ø 2,4 mm. Funkce QSet představuje rychlou cestu pro nastavení optimalizovaných parametrů svařování pro svar nejlepší kvality, přičemž rozstřik je redukován na minimum. Typ: Origo TM Feed 3004 MA Origo TM Feed 3004w MA Origo TM Feed 3004 MA Origo TM Feed 3004w MA Aristo TM Feed 3004 U Aristo TM Feed 3004w U Aristo TM Feed 3004 U0* Aristo TM Feed 3004w U0* *Panel U8 for Aristo TM Feed 3004 U0* Funkce panelu MA23 MA24 U6 U8 2/4 taktní ovládání X X X X Předfuk/dofuk plynu X X X X V/A metr X X X X Profuk plynu/závádění drátu X X X X Paměťové pozice QSet TM X X Vyplnění kráteru/pomalý start X X X Synergické linie Pulz X X Super Pulz X Vytváření vlastních synerg. linií X Monitorování svaru X Nastavení limit parametrů X OBSAH DODÁVKY: podávací kladka 1,0-1,2mm, w verze s vodou chlazeným systémem s funkcí ELP, návod k použití. Doplňkové vybavení: Podvozek Závěsné oko Dálková ovládání (viz str ) Propojovací kabely: Plynem chlazené Vodou chlazené Propojovací kabely 1,7 m Propojovací kabely 1,7 m Propojovací kabely 5 m Propojovací kabely 5 m Propojovací kabely 10 m Propojovací kabely 10 m Propojovací kabely 15 m Propojovací kabely 15 m Propojovací kabely 25 m Propojovací kabely 25 m Doporučované hořáky: Plynem chlazené Vodou chlazené PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSF TM 510w 4,5 m

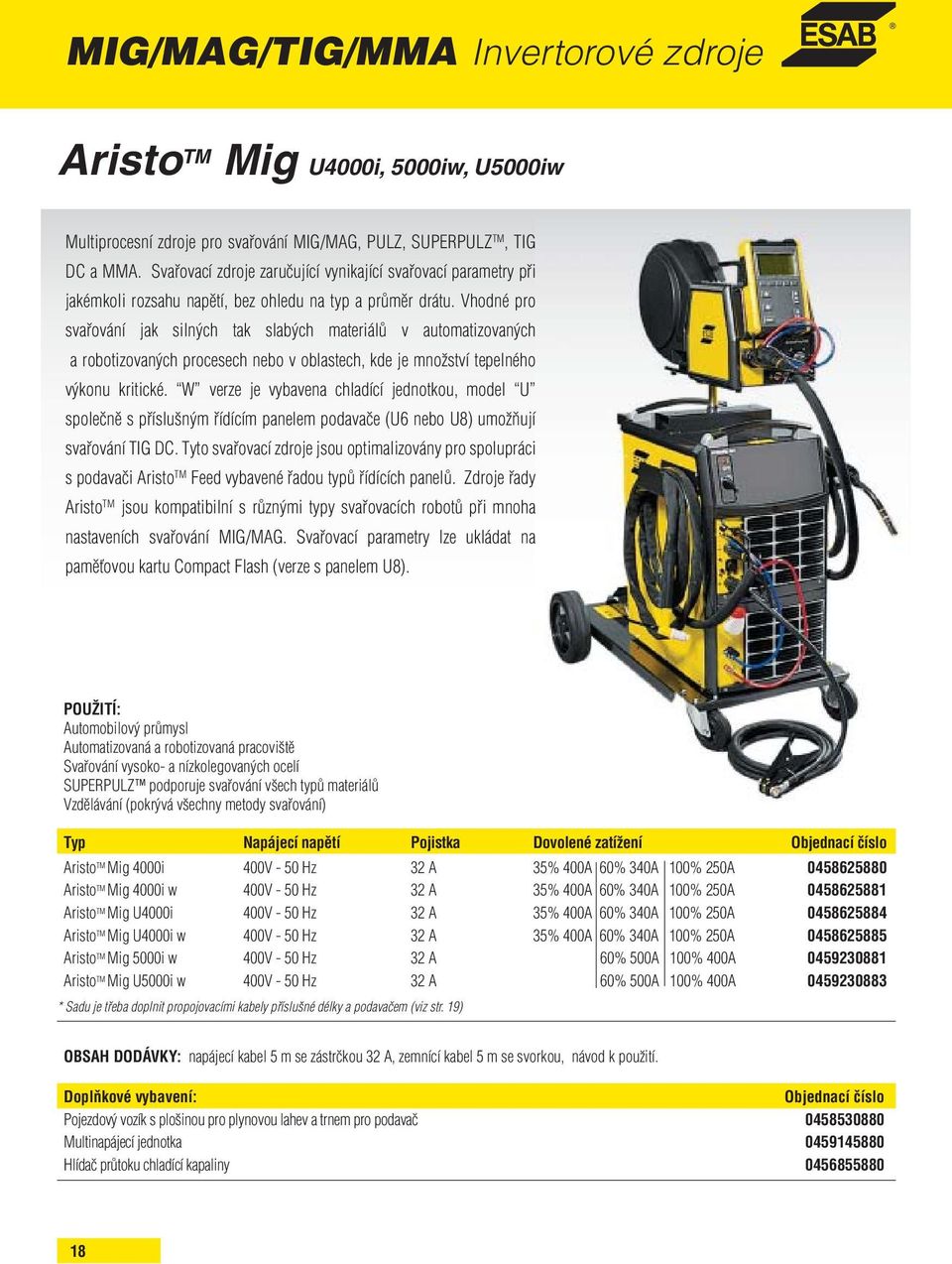

20 MIG/MAG/TIG/MMA Invertorové zdroje Aristo TM Mig U4000i, 5000iw, U5000iw Multiprocesní zdroje pro svařování MIG/MAG, PULZ, SUPERPULZ TM, TIG DC a MMA. Svařovací zdroje zaručující vynikající svařovací parametry při jakémkoli rozsahu napětí, bez ohledu na typ a průměr drátu. Vhodné pro svařování jak silných tak slabých materiálů v automatizovaných a robotizovaných procesech nebo v oblastech, kde je množství tepelného výkonu kritické. W verze je vybavena chladící jednotkou, model U společně s příslušným řídícím panelem podavače (U6 nebo U8) umožňují svařování TIG DC. Tyto svařovací zdroje jsou optimalizovány pro spolupráci s podavači Aristo TM Feed vybavené řadou typů řídících panelů. Zdroje řady Aristo TM jsou kompatibilní s různými typy svařovacích robotů při mnoha nastaveních svařování MIG/MAG. Svařovací parametry lze ukládat na paměťovou kartu Compact Flash (verze s panelem U8). POUŽITÍ: Automobilový průmysl Automatizovaná a robotizovaná pracoviště Svařování vysoko- a nízkolegovaných ocelí SUPERPULZ podporuje svařování všech typů materiálů Vzdělávání (pokrývá všechny metody svařování) Typ Napájecí napětí Pojistka Dovolené zatížení Aristo TM Mig 4000i 400V - 50 Hz 32 A 35% 400A 60% 340A 100% 250A Aristo TM Mig 4000i w 400V - 50 Hz 32 A 35% 400A 60% 340A 100% 250A Aristo TM Mig U4000i 400V - 50 Hz 32 A 35% 400A 60% 340A 100% 250A Aristo TM Mig U4000i w 400V - 50 Hz 32 A 35% 400A 60% 340A 100% 250A Aristo TM Mig 5000i w 400V - 50 Hz 32 A 60% 500A 100% 400A Aristo TM Mig U5000i w 400V - 50 Hz 32 A 60% 500A 100% 400A * Sadu je třeba doplnit propojovacími kabely příslušné délky a podavačem (viz str. 19) OBSAH DODÁVKY: napájecí kabel 5 m se zástrčkou 32 A, zemnící kabel 5 m se svorkou, návod k použití. Doplňkové vybavení: Pojezdový vozík s plošinou pro plynovou lahev a trnem pro podavač Multinapájecí jednotka Hlídač průtoku chladící kapaliny

21 MIG/MAG Podavače Aristo TM Feed 3004, 3004w, 4804, 4804w Podavače konstruované pro použití se zdroji Aristo TM Mig. Je vybaven 4-kladkovým podávacím mechanismem s kladkami ø 30 mm pro dráty ø 0,6-1,6 mm nebo kladkami ø 48 mm (s dvěma motory) pro dráty ø 0,6-2,4 mm. W verze je určena pro vodou chlazené hořáky a je vybavena funkcí ELP, která automaticky spíná vodní čerpadlo, jakmile je připojen vodou chlazený hořák. Eliminuje se tak riziko přehřátí hořáku a čerpadlo je automaticky vypnuto, je-li chlazení hořáku odpojeno. FUNKCE PANELU: Panel Svařovací Super TIG Synergické Paměťová Paměť typ metoda Pulse Puls linie karta U 6 MIG/MAG MMA/TIG DC - X X - 10 U 8 MIG/MAG MMA/TIG DC X X X X 255 Typ: Aristo TM Feed 3004 U Aristo TM Feed 4804 U Aristo TM Feed 3004w U Aristo TM Feed 4804w U Aristo TM Feed 3004 U Aristo TM Feed 4804 U Aristo TM Feed 3004w U Aristo TM Feed 4804w U U8 panel OBSAH DODÁVKY: Aristo TM Feed 3004, podávací kladka 1,0 1,2 mm, Aristo TM Feed 4804 podávací kladka 1,0 1,6 mm. Doplňkové vybavení: Sada pojezdových koleček Závěsné oko Balancér Dálková ovládání (viz str ) Propojovací kabely: Plynem chlazené Vodou chlazené Propojovací kabely 1,7 m Propojovací kabely 1,7 m Propojovací kabely 5 m Propojovací kabely 5 m Propojovací kabely 10 m Propojovací kabely 10 m Propojovací kabely 15 m Propojovací kabely 15 m Propojovací kabely 25 m Propojovací kabely 25 m Doporučované hořáky: Plynem chlazené Vodou chlazené PSF TM 305 3,0 m PSF TM 410w 3,0 m PSF TM 305 4,5 m PSF TM 410w 4,5 m PSF TM 405 4,5 m PSF TM 510w 4,5 m

22 Panely pro zdroje MIG/MAG M12 Nastavitelný čas dohoříváni Creep start (pomalý start) 2/4 takt MA24 MMA a MIG/MAG 2/4 takt Synergie / Q-set Pomalý start (MA24) Vyplnění kráteru (MA24) QSet (MA24) Profuk a zavádění drátu Plynulá indukčnost Paměť pro 3 nastavení Připojení dálkových ovládání M13 Nastavitelný čas dohoříváni Creep start (pomalý start) 2/4 takt Vyplněni kráterů (V/A metr) MA6 MIG/MAG, PULZ, MMA, drážkování Synergické MIG/MAG linie Volba typu elektrody pro MMA 10 pamětí Hot start pro MIG Profuk plynu Zavadění drátu MA23 MMA a MIG/MAG 2/4 takt Profuk a zavádění drátu Plynulá indukčnost Paměť pro 3 nastavení Připojení dálkových ovládání VRD U6 MIG/MAG, PULZ, TIG, MMA, drážkování Synergické MIG/MAG linie Q-set Volba typu elektrody pro MMA 10 pamětí Hot start pro MIG Profuk plynu Zavadění drátu MA23A MMA a MIG/MAG 2/4 takt Q-set Profuk a zavádění drátu Plynulá indukčnost Paměť pro 3 nastavení Připojení dálkových ovládání U8 MIG/MAG, PULZ, TIG, MMA, drážkování SUPERPULZ Synergické MIG/MAG linie + vlastní tvorba Volba typu elektrody pro MMA 255 pamětí Hot start pro MIG Profuk plynu Zavadění drátu Připojení k PC Paměťová karta 20

23 Příslušenství pro zdroje MIG/MAG Balancér Zajišťuje větší mobilitu podavače drátu v rádiusu 360 o. Vhodný pro všechny druhy oddělených podavačů pro zdroje MIG/MAG. Balancér Podpěra hořáku Podpěra hořáku, vhodná pro podavače Origo a Aristo Feed, Yard Feed. Podpěra hořáku Držák podavače Variabilní držák podavače s rádiusem 360 o, vhodný pro kombinaci s MarathonPac. Držák podavače Čep podavače Závěsné oko Závěsné oko, vhodné pro podavače Origo a Aristo Feed. Zvedací oko Držák propojovacího kabelu Upevnění pro propojovací kabely, vhodné pro kombinace zdroj/podavač s dlouhými propojovacími kabely a podvozkem pro podavač. Pro podavače Plechový kryt cívky Robustní plechový kryt cívky, vhodný pro podavače Origo a Aristo Feed. Pro zdroje Mig 402c, 502c, 652c, 4002c, 5002c a 6502c Plechový kryt cívky Podvozek pod podavač Podvozek pro podavače Origo a Aristo Feed. Doplňující kit Doplňující kit pro zavádění drátů/profuk plynem pro podavače Origo Feed M12 a M13 Doplňující kit Podvozek

24 Vozíky pro zdroje MIG/MAG Aristo Mig 5000i Aristo Mig U4000i/U5000i Aristo MechTig 4000i Obsahuje plošinu pro plynovou láhev. Není vhodný pro použití s balancérem. Aristo Mig 5000i Aristo Mig U4000i/U5000i Obsahuje plošinu pro 2 plynové lahve. Je určen pro použití s balancérem. Vozík Vozík Origo Mig C3000i Aristo Mig C3000i Univerzální vozík pro zdroje MIG/MAG. Obsahuje prostor pro chladící jednotku CoolMidi Origo Mig C3000i Aristo Mig C3000i Univerzální vozík pro zdroje MIG/ MAG. Obsahuje prostor pro chladící jednotku CoolMidi Vozík Vozík

25 Vozíky pro zdroje MIG/MAG Mig 3001i / Mig 4001i Univerzální vozík pro zdroje MIG/MAG, určený pro provozy s centrálním rozvodem ochranného plynu. Pro zdraje MIG/MAG s odděleným podavčem musí být doplněn o držák podavače. Mig 3001i Mig 4001i Univerzální vozík pro zdroje MIG/MAG s odděleným podavačem. Obsahuje plošinu pro plynovou láhev. Vozík Držák podavače Vozík Mig 3001i, Mig 4001i Ochranný rám pro zdroje MIG/MAG, určený pro mobilní použití zdroje. Chladící jednotka CoolMidi Origo TM Mig 3001i, 4001i Ochranný rám Chladící jednotka CoolMidi 1800i Origo TM MIG C3000i / L3000i Aristo TM MIG C3000i / L3000i Origo TM TIG 3000i 23

26 Náhradní díly pro podavače Aristo & Origo TM Mig C3000i Aristo & Origo TM Feed 304, L3004, 3004 Origo TM Mig C280 4WD, C340 4WD, C420, C420w Ø drátu Typ drátu 1 Podávací 2 Vstupní 3 Střední 4 EURO 5 Ozubený 6 Typ Drážka Značení mm kladka průvlak průvlak adaptér převod motoru 0,6/0,8 Fe, Ss V 0,6S2 & 0,8S2 0,8/1,0 Fe, Ss V 0,8S2 & 1,0S2 1,0/1,2 Fe, Ss V 1,0S2 & 1,2S2 1,4/1,6 Fe, Ss V 1,4S2 & 1,6S2 1,0/1,2 C V/K 1,0R2 & 1,2R2 1,2/1,4 C V/K 1,2R2 & 1,4R2 1.6 C V/K 1,6R2 0,8/1,0 Al U 0,8A2 & 1,0A2 1,2/1,6 Al U 1,2A2 & 1,6A2 * Fe kladky pro ocelové dráty * Ss kladky pro vysokolegované dráty *C kladky pro plněné elektrody*ai kladky pro hliníkové dráty 24

27 Náhradní díly pro podavače Aristo & Origo TM Feed 4804, 484 Drát ø mm Typ drátu 1 Kladka 2 Bogie 3 EURO průvlak 4 Střední průvlak Typ drážky výstupní 0,6-1,0-1,2 Fe, Ss V 1,0-1,2-1,6 Fe, Ss V 1,6-2,0-2,4 Fe, Ss V 1,2-1,6-2,0 C V/K 2.4 C V/K 1,0-1,2-1,6 Al U * Fe kladky pro ocelové dráty * Ss kladky pro vysokolegované dráty *C kladky pro plněné elektrody *AI kladky pro hliníkové dráty Origo TM Feed L302 Origo TM Mag C171, C201 Origo TM Mig C170, C200, C250, C280 Drát Typ 1 Podávací 2 Přítlačná 3 Vstupní 4 Střední 5 Výstupní Typ drážky ø mm drátu kladka kladka průvlak průvlak průvlak 0,6/0,8 Fe, Ss V 0,8/1,0 Fe, Ss V 1,0/1,2 Fe, Ss V 1,0/1,2 Al U * Fe kladky pro ocelové dráty * Ss kladky pro vysokolegované dráty *AI kladky pro hliníkové dráty 25

28 MIG/MAG Hořáky PSF TM 250, 305, 405, 505, 410w, 510w Osvědčené a spolehlivé hořáky řady PSF TM jsou určeny pro MIG/MAG svařování jak plnými dráty, tak plněnými elektrodami do průměrů 2,4 mm. V nabídce jsou dva typy hořáků, vodou chlazené a plynem chlazené, dodávané v v délce 3 m nebo 4,5 m. Kabely jsou vyrobeny ze speciálního pružného plastu, který je odolný proti poškození a je ohnivzdorný. Hořáky jsou ergonomické ve všech svařovacích polohách i při vysokých teplotách. Rukojeti hořáků, vodou chlazených typů, jsou vybaveny kulovým čepem pro vyšší flexibilitu a menší zatížení pro svářeče. Objednací Svařovací Přípustné Přípustné Zatěžovatel Průměr číslo hořáky zatížení CO 2 zatížení MIX DZ drátu Plynem chlazené PSF TM 250 3,0 m 250 A 225 A 60% 0,6-1, PSF TM 250 4,5 m 250 A 225 A 60% 0,6-1, PSF TM 305 3,0 m 315 A 285 A 60% 0,8-1, PSF TM 305 4,5 m 315 A 285 A 60% 0,8-1, PSF TM 405 3,0 m 380 A 325 A 60% 0,8-1, PSF TM 405 4,5 m 380 A 325 A 60% 0,8-1, PSF TM 505 3,0 m 475 A 410 A 60% 1,0-2, PSF TM 505 4,5 m 475 A 410 A 60% 1,0-2,4 Vodou chlazené PSF TM 410w 3,0 m 400 A 350 A 100% 0,8-1, PSF TM 410w 4,5 m 400 A 350 A 100% 0,8-1, PSF TM 510w 3,0 m 500 A 440 A 100% 1,0-2, PSF TM 510w 4,5 m 500 A 440 A 100% 1,0-2,4 26

29 MIG/MAG Hořáky MXL TM 150v, 200, 270, 340 Ergonomické svařovací hořáky pro svařování metodou MIG/MAG. MXL TM 150 V je model určený pro pevné spojení s podávací jednotkou zdrojů Origo TM Mig C141 a Origo TM Mig C151. Ostatní hořáky jsou vybaveny EURO koncovkou a mohou být prakticky použity se všemi dostupnými poloautomatickými zdroji. Flexibilní kabely a komfortní držák zajišťují perfektní přístup ve stísněných prostředích. Objednací Svařovací Přípustné Přípustné Zatěžovatel Průměr číslo hořáky zatížení CO 2 zatížení MIX DZ drátu Plynem chlazené MXL TM 150v 2,5 m 150 A 150 A 35% 0,6-0, MXL TM 200 3,0 m 200 A 170 A 35% 0,6-1, MXL TM 200 4,0 m 200 A 170 A 35% 0,6-1, MXL TM 270 3,0 m 270 A 260 A 35% 0,8-1, MXL TM 270 4,0 m 270 A 260 A 35% 0,8-1, MXL TM 340 3,0 m 340 A 320 A 35% 0,8-1, MXL TM 340 4,0 m 340 A 320 A 35% 0,8-1,2 27

30 TIG/MMA DC - Invertorové zdroje 230V Caddy TM Tig 1500i DC, 2200i DC panel TA33, TA34 Caddy Tig1500i/2200i jsou vybavené obvodem PFC, který umožňuje využívat celý rozsah zdroje na pojistce 16A. Stroje Caddy Tig jsou k dispozici se dvěma typy ovládacích panelů, vybaveny nezbytnými funkcemi pro svařování metodou TIG (DC), s HF-startem nebo LiftArc a metodou MMA. Ovládací panel Caddy TA33 je navržen pro snadné svařování metodou TIG. Stačí nastavit pouze tloušťku svařovaných plechů. Pokročilejší ovládací panel Caddy TA34 umožňuje svařovat pulzní metodou TIG pro lepší kontrolu vneseného tepla. Micro Pulse - minimalizuje teplem ovlivněnou oblast, zejména u tenkých materiálů ArcPlus II - lepší svařovací charakteristiky, zjednodušuje vaši práci a zajišťuje lepší kvalitu svaru s menším dodatečným čištěním svaru POUŽITÍ: Profesionální svařovací nástroj Instalace v interiéru i exteriéru Opravy a údržba na místě Výroba v interiéru i exteriéru Výroba a stavební průmysl Zpracovatelský průmysl Doplňkové vybavení: Ramenní popruh Chladící jednotka Cool Mini kolový vozík, pro malou plynovou láhev od 5 do 10 l kolový vozík, úzký model, pro plynovou láhev od 20 do 50 l kolový vozík, široký model, plynová láhev od 20 do 50 l Dálková ovládání (viz str ) Doporučované hořáky: TXH TM 200 4m TXH TM 200r 4m TXH TM 200 8m TXH TM 200 Fr 4m TXH TM 200 F 4m TXH TM 250wr 4m TXH TM 250w 4m TXH TM 250wFr 4m TXH TM 250wF 4m Adaptér pro hořáky r F- flexibilní tělo hořáku r- +/- na rukojeti hořáku w-vodou chlazený panel TA33 Typ Napájecí napětí Pojistka Dovolené zatížení Hmotnost Caddy TM Tig 1500i TA33 / TXH 150 4m 230V - 50Hz 16A 25% 150A 60% 120A 100% 110A 9,2 kg Caddy TM Tig 2200i TA33 / TXH 200 4m 230V - 50Hz 16A 25% 220A 60% 160A 100% 110A 9,4 kg Caddy TM Tig 1500i TA34 / TXH 150 4m 230V - 50Hz 16A 25% 150A 60% 120A 100% 110A 9,2 kg Caddy TM Tig 2200i TA34 / TXH 200 4m 230V - 50Hz 16A 25% 220A 60% 160A 100% 110A 9,4 kg Caddy TM Tig 2200iw TA33 / TXH 250w 4m, chladící jednotka Cool Mini, 2-kolový vozík, MMA kit Caddy TM Tig 2200iw TA34 / TXH 250w 4m, chladící jednotka Cool Mini, 2-kolový vozík, MMA kit OBSAH DODÁVKY: napájecí kabel 3 m se zástrčkou 16 A, zemnící kabel 3 m se svorkou, plynová hadice 2 m, 3 m kabel pro MMA s držákem elektrody, návod k použití. panel TA34 28

31 TIG/MMA DC - Invertorové zdroje 400V Origo TM Tig 3001i DC panel TA23, TA24 Invertorové zdroje s plynulou regulací svařovacího proudu od 4 A do 300 A, 200 A při 100% dovolené zátěže. Určeny pro svařování TIG a MMA v režimu DC. Díky odolné konstrukci a připojenému vybavení, je tento model ideální pro použití ve všech typech prostředí. Jednotky jsou dodávány s dvěma typy ovládacích panelů: TA23, DC zdroj, který obsahuje základní funkce pro TIG a MMA svařování: svahování nahoru/dolů, dofuk plynu, měření svařovacího proudu, zapálení HF a Lift Arc TM a 2/4 takt. Ovládácí panel TA24, DC zdroj s úplným nastavením svařovacího procesu s dalšími funkcemi jako "Pulz", "Micro-Pulz", paměťové pozice, změna předprogramovaných parametrů a další funkce jako na panelu TA23. POUŽITÍ: Opravy a údržba Obecná výroba a stavební průmysl Zpracovatelský průmysl Stavba lodí a pobřežní provozy Výroba elektrické energie Doprava a mobilní strojní vybavení panel TA24 panel TA23 Typ Napájecí napětí Pojistka Dovolené zatížení při Origo TM Tig 3001i TA23 400V - 50Hz 16 A 35% 300A 60% 240A 100% 200A Origo TM Tig 3001i TA24 400V - 50Hz 16 A 35% 300A 60% 240A 100% 200A OBSAH DODÁVKY: napájecí kabel 5 m se zástrčkou, plynová hadice 2 m, zemnící kabel 4,5 m se svorkou, návod k použití. Doporučované hořáky: Plynem chlazené Vodou chlazené TXH TM m TXH TM 250w 4 m TXH TM m TXH TM 250w 8 m TXH TM 200F 4 m TXH TM 250Fw 4 m TXH TM 200F 8 m TXH TM 250Fw 8 m F-flexibilní hlava w vodou chlazený Doplňkové vybavení: Chladící jednotka, CoolMidi Vozík 2-kolový Vozík 4-kolový Dálková ovládání (viz str ) 29

32 TIG/MMA DC - Invertorové zdroje 400V Aristo TM Tig 4000iw DC panel TA4 a TA6 Tento zdroj byl konstruován s využitím nejmodernějších invertorových technologií včetně možnosti variabilního nastavení všech parametrů pro svařování TIG a MMA. Nastavení svařovacího proudu v rozsahu od 4 A do 400 A umožňuje použití tohoto zdroje ve všech oblastech průmyslu. Ergonomický ovládací panel obsahuje řadu funkcí, které mohou být uloženy do 10 paměťových pozic. Zařízení navíc disponuje funkcí "Pulz" a "Micro Pulz" a ELP, která automaticky zapne vodní čerpadlo, jakmile je připojen vodou chlazený hořák. Třída krytí IP23 činí jednotku vhodnou pro svařování v externích podmínkách. POUŽITÍ: Energetika Loděnice Svařování hliníkových materiálů Typ Napájecí napětí Pojistka Dovolené zatížení Aristo TM Tig 4000i TA4 400V - 50Hz 32 A 35% 400A 60% 320A 100% 250A Aristo TM Tig 4000iw TA4 400V - 50Hz 32 A 35% 400A 60% 320A 100% 250A Aristo TM Tig 4000i TA6 400V - 50Hz 32 A 35% 400A 60% 320A 100% 250A Aristo TM Tig 4000iw TA6 400V - 50Hz 32 A 35% 400A 60% 320A 100% 250A OBSAH DODÁVKY: napájecí kabel 5 m se zástrčkou 32 A, zemnící kabel 4,5 m se svorkou, plynová hadice 2 m, návod k použití. Doporučované hořáky: TXH TM 250w 4 m TXH TM 250w 8 m TXH TM 250Fw 4 m TXH TM 250Fw 8 m TXH TM 400w 4 m TXH TM 400w 8 m F-flexibilní hlava, w vodou chlazený Doplňkové vybavení: Podvozek s plošinou pro plynovou láhev Hlídač průtoku chladící kapaliny - sada Dálková ovládání (viz str ) 30

33 TIG/MMA AC/DC - Invertorové zdroje 230V Caddy TM Tig 2200i AC/DC panel TA33 a TA34 AC/DC Kompaktní a přenosný invertorový svařovací zdroj určený pro svařování TIG a MMA v režimu AC i DC. Zdroj je vybaven funkcí zapalování oblouku HF nebo LiftArc TM, plynulou regulací proudu v rozmezí 4 A-220 A indikovaném na digitálním V/A metru, QWave TM systém pro AC svařování zaručujícím vysokou stabilitu oblouku a systémem TrueArc TM, který zajišťuje všestranné využití, zejména při svařování legovaných ocelí, hliníku a slitin hliníku. Třída krytí IP23 umožňuje použití zdroje v extérních podmínkách. Jedná se o jednofázový zdroj (230V) s pojistkou 16 A. Zdroje Caddy TM Tig jsou k dispozici se dvěma různými ovládacími panely: TA33, se synergickou linií pro nastavenou tloušťku materiálu a TA34, s možností nastavení všech parametrů pro svařování v režimu DC a AC/DC. Jednotky jsou kompatibilní s různými typy hořáků TXH s ovládáním parametrů na rukojeti či nožním pedálu. POUŽITÍ: Opravy a údržba Obecná výroba a stavební průmysl Zpracovatelský průmysl Stavba lodí a pobřežní provozy Dopravní a mobilní zařízení Typ Napájecí napětí Pojistka Dovolené zatížení Hmotnost Caddy TM Tig 2200i AC/DC TA33 230V - 50Hz 16 A 20% 220A 60% 150A 100% 140A 15 kg Caddy TM Tig 2200i AC/DC TA34 230V - 50HZ 16 A 20% 220A 60% 150A 100% 140A 15 kg Caddy TM Tig 2200iw AC/DC TA34 / 250w 4m, chladící jednotka Cool Mini, 2-kolový vozík, MMA kit OBSAH DODÁVKY: napájecí kabel 3 m se zástrčkou 16 A, zemnící kabel 4,5 m se svorkou, 2m plynová hadice, svařovací hořáky TXH 200 4m, návod k použití. Doporučované hořáky: TXH TM 200 4m TXH TM 200r 4m TXH TM 200 8m TXH TM 200 Fr 4m TXH TM 200 F 4m TXH TM 250wr 4m TXH TM 250w 4m TXH TM 250wFr 4m TXH TM 250wF 4m Adaptér pro hořák r F- flexibilní tělo hořáku, r- +/- na rukojeti hořáku, w-vodou chlazený Doplňkové vybavení: 2-kolový vozík, pro malou plynovou láhev od 5 do 10 l kolový vozík, úzký model, plynová láhev od 20 do 50 l kolový vozík, pro plynovou láhev od 20 do 50 l vedle zdroje Chladící jednotka Cool Mini Dálková ovládání (viz str ) 31
