1 Hlásič požáru a kouře Instalace

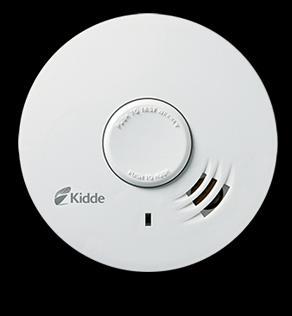

2 Hlásič požáru Hlásiče požáru jsou zařízení určená pro včasnou detekci požáru a kouře. Pokud hrozí nebezpečí, spustí detektor akustický poplach - alarm (sirénu o síle 85dB) s optickou signalizací. Konstrukce hlásičů Kidde je založena na moderní mikroprocesorové technologii, která zaručuje dlouhou životnost a spolehlivý provoz zařízení (více než 10let). Hlásiče požáru s integrovaným bateriovým zdrojem napájení umožňují rychlou a snadnou instalaci a zajišťují správnou funkci hlásiče bez ohledu na rozvody nebo napětí v elektrické síti. 2

3 Hlásič požáru dle ČSN EN 14604:2005 Tato norma specifikuje: - požadavky na hlásiče požáru, které splňují harmonizovanou normu ke směrnici na stavební výrobky - zkušební metody - kritéria provedení - informace uvedené v návodech výrobce Týká se autonomních hlásičů kouře využívající ionizační technologie detekce, vysílaného nebo rozptýleného světla. Určené pro domácnosti a podobné aplikace související s bydlením či v souladu s vyhláškou č. 268/2011 Sb., která mění vyhlášku č. 23/2008 Sb. o technických podmínkách požární ochrany staveb. 3

4 Prohlášení o vlastnostech dle aktualizovaného nařízení Evropského parlamentu a Rady 305/2011 stanovuje pro výrobce stavebních výrobků povinnost vypracovat prohlášení o vlastnostech v případě, že stavební výrobek, na který se vztahuje harmonizovaná norma nebo který je v souladu s evropským technickým posouzením, které pro něj bylo vydáno, je uváděn na trh. Podle čl. 6 odst. 4 nařízení (EU) č. 305/2011 se takové prohlášení vypracovává dle vzoru uvedeného v příloze III daného nařízení. 4

5 Prohlášení o vlastnostech k hlásiči požáru model Kidde 29D a 29HD 5

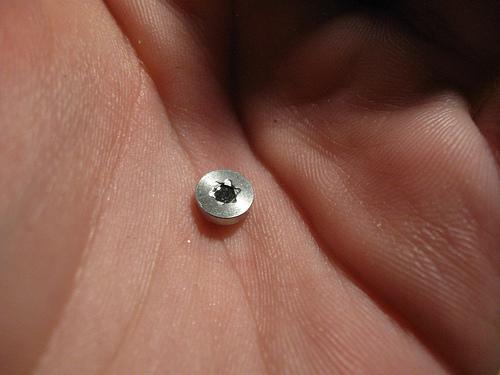

6 Principy technologie detekce požáru Ionizační technologie Využívá ionizační komoru a zdroj ionizační radiace k detekci kouře. Jedná se o nejrozšířenější typ senzoru, který je obvykle využíván z důvodu nízké ceny a lepší detekce menších částic kouře vznikajících při hoření. Uvnitř ionizačního detektoru je malé množství prvku americium-241 (asi 1/5000 gramů). Tento radioaktivní prvek je ve vztahu ke svému poločasu rozpadu (432,2 let) spolehlivým zdrojem pro ionizaci vzduchu nezbytných alfa částic. 6

7 Principy technologie detekce požáru Ionizační technologie Množství radiace je extrémně malé a navíc je tvořeno alfa částicemi, které nemohou projít ani skrze papír ani několikacentimetrovou vrstvou vzduchu. Nedoporučuje se však přímá manipulace s ním. Některé země EU již ukončily možnost distribuce těchto typů hlásičů s odůvodněním na negativní dopad týkající se životního prostředí. 7

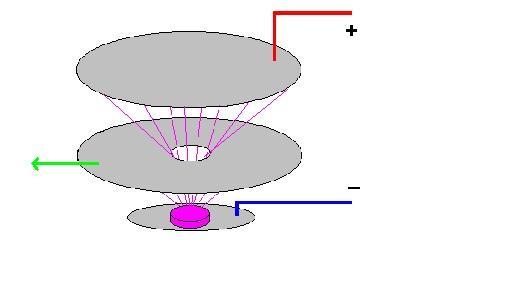

8 Ionizační komora se skládá ze dvou elektrod, na něž je připojeno kladné a záporné napětí zdroje (baterie). Alfa částice generované prvkem americium ionizují atomy kyslíku a dusíku obsažené ve vzduchu, nacházejícím se v komoře. Ionizace znamená uvolnění elektronu z atomu. Volný elektron tak reprezentuje záporný náboj, zatímco atom s chybějícím elektronem naopak náboj kladný. Elektron je přitahován ke kladné elektrodě a kladně nabitý atom naopak k záporné elektrodě. 8

9 Celý senzor se tak v klidovém stavu chová jako slabý vodič a obvodem začne protékat elektrický proud. Jestliže se do prostoru komory mezi elektrody dostane kouř, volné kladné náboje se začnou vázat na jeho podstatně hmotnější a méně pohyblivé částice. V důsledku toho dochází ke snížení počtu a k útlumu pohybu volných nábojů a tím i ke snížení vodivosti ionizační komory. 9

10 Detekce ionizační technologií Napájeno z el. obvodu hlásiče Vyhodnocení poplachu Radioaktivní zdroj Americia 241 8

11 Optická technologie Druhá nejpoužívanější technologie pro detekci kouře využívající světlo, obvykle pracuje na jednom ze dvou možných principů: a) vysílaného světla b) rozptýleného světla 11

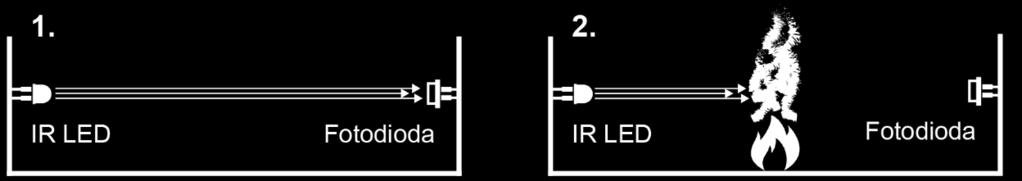

12 a) Optická technologie vysílaného světla Je založená na blokování průchodu světla tzn. útlum paprsku světla na cestě mezi vysílačem (IR LED) a přijímačem (fotodiodou) kouřem => spínání na tmu. Jedná se o jednodušší princip. Pokud na přijímač citlivý na světlo dopadne světlo o menší intenzitě zapříčiněné izolací paprsku kouřem, dojde k sepnutí poplachu a hlášení přítomnosti kouře. 12

13 b) Optická technologie rozptýleného světla Je založená na blokování průchodu světla tzn. útlum paprsku světla na cestě mezi vysílačem (LED) a přijímačem (fotodetektorem) kouřem => spínání na tmu. Samotná konstrukce senzoru je poněkud složitější. Dopad světelného paprsku je odkloněn mimo přijímač. Pokud nějaké světlo dopadne na přijímač vlivem jeho odklonu způsobeného odrazem od částic kouře, dojde k sepnutí poplachu a hlášení přítomnosti kouře. 12

14 Optická technologie detekce Zdroj IR záření (LED) Fotodetektor

15 Porovnání technologie detekce Ionizační i optická technologie detekce kouře je velmi efektivní a obě jsou využívány jak v autonomních hlásičích kouře podle ČSN EN ADS, tak v bodových hlásičích kouře podle ČSN EN 54-7 EPS. Ionizační hlásiče požáru se vyznačují rychlou schopností detekce požáru, nicméně se nejlépe hodí pro detekci rychle se šířícího ohně, doprovázeného malým množstvím viditelného kouře. Mohou být umístěny v místnostech s vysokou vlhkostí, jako jsou například chodby u koupelen, sušárny, garáže atd. Optické detektory rychleji reagují na požáry, kde v první fázi dochází k viditelnému nárustu velkého množství kouře bez otevřeného ohně, např. kouř z doutnajících předmětů, méně náchylných k hoření. 15

16 Počet doporučených hlásičů požáru Počet doporučených hlásičů požáru a jejich rozmístění závisí především na počtu ložnic, pokojů, velikosti prostoru a také na potenciálních rizicích (sporák, krb, kotel, elektrické spotřebiče, stav elektroinstalace ). 16

17 Pro stanovení optimálního množství hlásičů bychom se měli řídit následujícími pravidly Únikové cesty chodby a schodiště je nutné monitorovat hlásiči požáru na výskyt kouře, neboť se jedná nejen o klíčové prostory vzhledem k postupu evakuaci, ale také o části domu, které se velmi často chovají ve spojitosti s teplem a kouřem jako komíny. Ložnice - pokud se v domácnosti nachází více pokojů určených ke spaní (např. dětské pokoje), tak v každém takovém pokoji by měl být hlásič instalován 17

18 Pro stanovení optimálního množství hlásičů, bychom se měli řídit následujícími pravidly Obývací pokoje jedná se o oblasti, kde jsou umístěny elektrické přístroje, které jsou mnohdy potenciálním zdrojem požáru (elektronika, elektrické ohřívače, přímotopy, zvlhčovače, vánoční stromky, atd....). V místnostech s krbem nebo krbovými kamny. V případě vícepodlažních budov, alespoň jeden hlásič požáru na každé patro. 18

19 19

20 Počet doporučených hlásičů požáru dle vyhlášky č. 268/2011 Sb., která mění vyhlášku č. 23/2008 Sb. o technických podmínkách požární ochrany staveb Platnost vyhlášky od kdy? Původní vyhláška číslo 23/2008 Sb. byla vydána ve sbírce zákonů 29. ledna Připravilo ji Ministerstvo vnitra ČR, odbor prevence Generálního ředitelství Hasičského záchranného sboru. Navazovala na stavební zákon a s účinností od 1. července

21 Zákonné požadavky na instalaci zařízení autonomní detekce a signalizace Podrobné technické podmínky, týkající se vybavení některých druhů staveb zařízením autonomní detekce a signalizace, jsou pak předmětem ustanovení 14 odst. 1 vyhlášky č. 23/2008 Sb., o technických podmínkách požární ochrany staveb. Zařízením autonomní detekce a signalizace musí být ve smyslu tohoto ustanovení vybaveny stavby uvedené v 15 až 18 a 28 citované vyhlášky následovně: 21

22 Rodinný dům musí být vybaven zařízením autonomní detekce a signalizace dle ČSN EN U rodinného domu s více byty musí být tímto zařízením vybaven každý byt. Zařízení autonomní detekce a signalizace musí být umístěno v části vedoucí k východu z bytu, a jedná-li se o byt s podlahovou plochou větší než 150 m 2, mezonetový nebo vícepodlažní byt, musí být v jiné vhodné části bytu umístěno další zařízení autonomní detekce a signalizace. U rodinného domu s více byty musí být umístěno další zařízení autonomní detekce a signalizace také v nejvyšším místě společné chodby nebo prostoru (viz 15 odst. 5). 22

23 V bytovém domě musí být každý byt vybaven zařízením autonomní detekce a signalizace. Toto zařízení musí být umístěno v části bytu vedoucí směrem do únikové cesty. Jedná-li se o byt s podlahovou plochou větší než 150 m 2 nebo mezonetový byt, musí být umístěno další zařízení v jiné vhodné části bytu (viz 16 odst. 2). 23

24 Stavba ubytovacího zařízení u které nevzniká požadavek na vybavení elektrickou požární signalizací, musí být vybavena zařízením autonomní detekce a signalizace. Zařízení autonomní detekce a signalizace musí být umístěno v každém pokoji pro hosty, s výjimkou společných prostor bez požárního rizika a v části vedoucí k východu z domu, pokud se nejedná o chráněnou únikovou cestu (viz 17 odst. 6). Prostor určený pro ubytování osob ve stavbách jiného než ubytovacího zařízení musí být vybaven zařízením autonomní detekce a signalizace (viz 17 odst. 2). 24

25 Stavba sociální péče na kterou se nevztahuje požadavek podle české technické normy uvedené v příloze č. 1 část 1 bod 4 na zajištění elektrickou požární signalizací, musí být vybavena zařízením autonomní detekce a signalizace. Toto zařízení musí být umístěno v každé ubytovací jednotce a v části vedoucí k východu z domu, pokud se nejedná o chráněnou únikovou cestu (viz 18 odst. 5). 25

26 Stavba školského zařízení určeného pro ubytování nebo prostor určený pro ubytování ve stavbě školského zařízení musí splňovat podmínky podle 17 odst. 6 (viz 23 odst. 8). 26

27 Stavba ubytovacího zařízení staveniště musí být vybavena zařízením autonomní detekce a signalizace. Toto zařízení musí být umístěno v každém pokoji určeném pro ubytování osob a v části vedoucí k východu z ubytovacího zařízení staveniště (viz 28 odst. 2). 27

28 Doporučená místa instalace hlásiče požáru Kouř, teplo a spaliny stoupají ke stropu a šíří se horizontálně. Instalací na střed stropu v místnosti získává hlásič optimální polohu vzhledem ke všem nejzazším bodům v místnosti. Montáž na strop je ideálním řešením umístění hlásiče v klasických obytných zástavbách. Minimální montážní vzdálenost od boční stěny by měla být 30 cm a 60 cm od každého vnitřního rohu (viz. obrázek). 28

29 V případě, že není možné umístit hlásič na strop, umožňuje konstrukce hlásiče také možnost instalace na zeď. V tomto případě by měl být instalován nejméně 15 cm, avšak ne více než 30 cm pod stropem (viz. obrázek). 29

30 V místnostech s katedrálovými nebo šikmými stropy typu ^ (např. podkroví), je možná instalace hlásiče ve vzdálenosti do 0,9 m od nejvyššího bodu (měřeno horizontálně) a za předpokladu dodržení pokynů znázorněných na obrázcích. V oblastech, kde je jeden z rozměrů delší než 9 m (např. dlouhé chodby), by měly být hlásiče požáru instalovány na obou koncích. 30

31 Nevhodná místa instalace hlásiče požáru Méně než 50 cm od boční stěny. Více jak 90 cm od nejvyššího bodu stropu s A-profilem (měřeno horizontálně). Méně jak 10 cm od nejvyššího bodu stropu s A-profilem (měřeno vertikálně). Místa, kde teplota klesá pod 0 C nebo přesahuje hranici 40 C Prašná místa. Prachové částice mohou spustit falešný poplach nebo způsobit poruchu hlásiče. Místa s vysokou vlhkostí. Vlhkost nebo pára mohou být příčinou falešných poplachů. Místa s vysokou koncentrací hmyzu. 31

32 Hlásiče nesmí být nainstalovány ve vzdálenosti do 90 cm od následovného: dveří do kuchyně, dveří do koupelny, kde se nachází vana nebo sprcha, přívodů vzduchotechniky (vytápění nebo chlazení), stropních ventilátorů nebo výstupů centrálního větrání či jiných míst, kde probíhá silná cirkulace vzduchu. Do kuchyně. I obyčejné vaření může spustit falešný poplach. V blízkosti fluorescentního světelného zdroje. Elektronický šum může spustit falešný poplach. 32
