Návod k modulární sestavě Cavia Design

Transkript

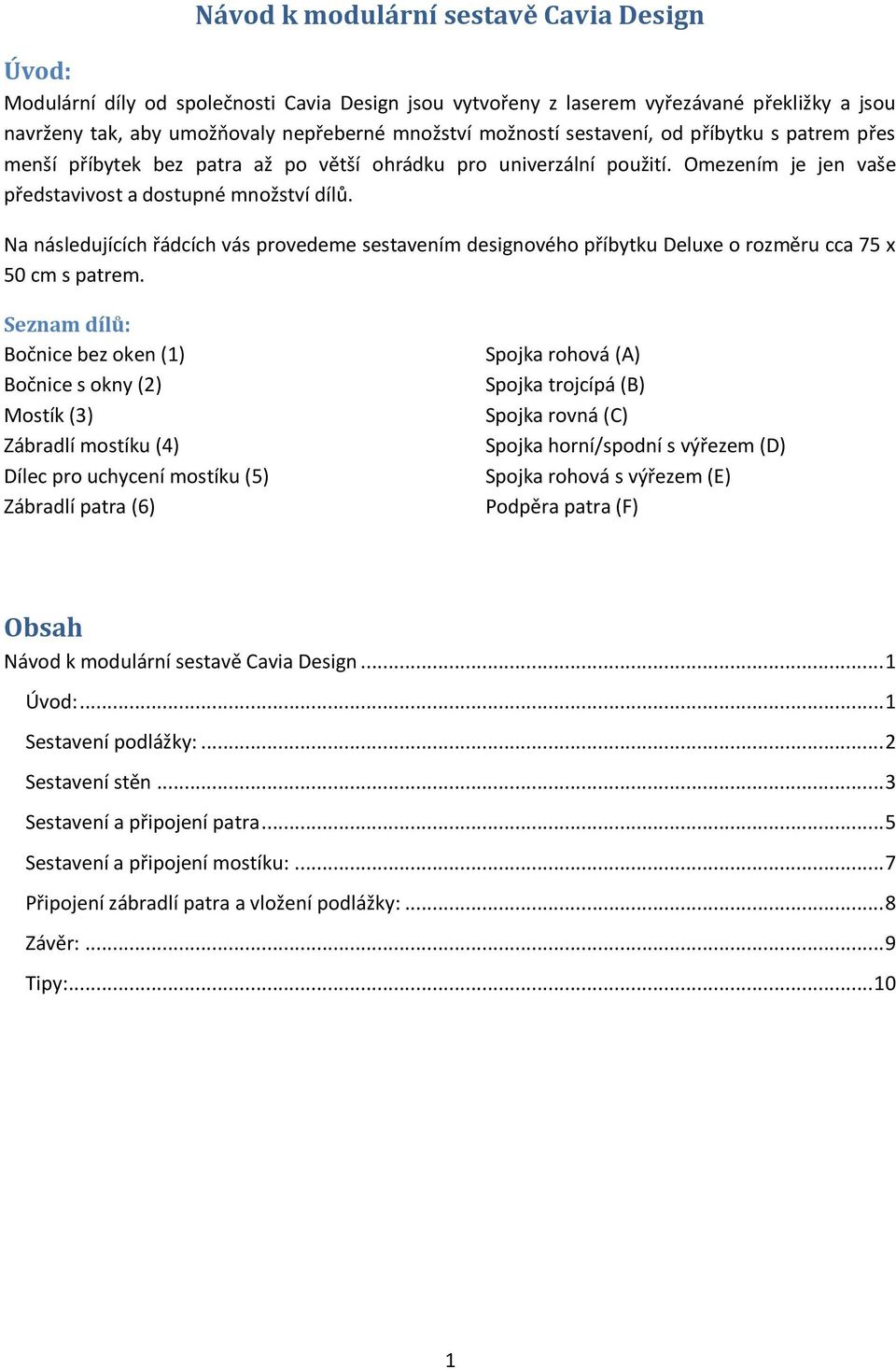

1 Návod k modulární sestavě Cavia Design Úvod: Modulární díly od společnosti Cavia Design jsou vytvořeny z laserem vyřezávané překližky a jsou navrženy tak, aby umožňovaly nepřeberné množství možností sestavení, od příbytku s patrem přes menší příbytek bez patra až po větší ohrádku pro univerzální použití. Omezením je jen vaše představivost a dostupné množství dílů. Na následujících řádcích vás provedeme sestavením designového příbytku Deluxe o rozměru cca 75 x 50 cm s patrem. Seznam dílů: Bočnice bez oken (1) Bočnice s okny (2) Mostík (3) Zábradlí mostíku (4) Dílec pro uchycení mostíku (5) Zábradlí patra (6) Spojka rohová (A) Spojka trojcípá (B) Spojka rovná (C) Spojka horní/spodní s výřezem (D) Spojka rohová s výřezem (E) Podpěra patra (F) Obsah Návod k modulární sestavě Cavia Design... 1 Úvod:... 1 Sestavení podlážky:... 2 Sestavení stěn... 3 Sestavení a připojení patra... 5 Sestavení a připojení mostíku:... 7 Připojení zábradlí patra a vložení podlážky:... 8 Závěr:... 9 Tipy:

2 Sestavení podlážky: Součástí balení jsou dvě podlážky - malá a velká. K sestavení velké podlážky budete potřebovat lepidlo, oboustrannou lepicí pásku či tavnou pistoli. Dle následujících nákresů podlážku složte a ohnuté části zalepte oboustrannou lepicí páskou nebo tavnou pistolí. Používáte-li tavnou pistoli, můžete pro pevnější spojení nanést lepidlo také na vnější hrany podlážky.!!! Dbejte na to, aby se k použitému lepidlu/pásce zvíře nemohlo dostat!!! a) Zahnutí stěn b) Zahnutí styčných ploch pro přilepení 2

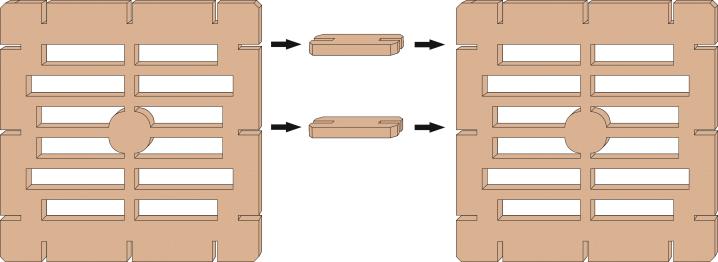

3 c) Výsledná podlážka Sestavení stěn Krok 1: Rovnými (C) a rohovými (A) spojkami spojte spodní část ohrádky z bočnic č. 1 a 2 (3 x 2 díly). K dispozici jsou tři otvory po stranách každé bočnice, přičemž každý otvor může pojmout jednu ze spojek. V závislosti na zvolené výšce podlážky můžete spojky vložit do středního a horního či dolního a horního otvoru, a tím spojit vždy dvě bočnice k sobě, přičemž pro spojení dvou bočnic jsou v balení přiloženy vždy dvě spojky. Doporučujeme začít kratší stěnou (2 bočnice), poté přidat dvě delší stěny (3 bočnice) a zakončit připojením druhé kratší stěny. Na následujících obrázcích můžete vidět techniku spojování: 3

4 Výsledná ohrádka spodního patra vypadá asi takto: 4

5 Krok 2: Na jednu ze stran vložte podpěru patra (F), tak jak je naznačeno na obrázku níže: Opačný konec ohrádky můžete na horní straně v rozích a mezi první a druhou bočnicí zajistit spojkami s výřezem (D a E). (viz foto). Sestavení a připojení patra Krok 3: Dvěma rovnými spojkami (C) spojte k sobě plnou bočnici (1) a dílec pro uchycení mostíku (5). Dílec k uchycení mostíku doporučujeme orientovat otvory ke stěně. Následně přiložte dle schématu níže trojcípé spojky (B). 5

6 Hotové patro přiložte na ohrádku tak, aby volné otvory na okrajích podlahy pasovaly na podpěru (F). Krok 4: Na prostřední bočnici (na straně, kde není připojen mostík) nasaďte dvě rovné spojky (C). Stejným způsobem, jaký je uveden v kroku 1, složte ohrádku patra a přiložte ji na patro tak, aby jedna bočnice navíc byla umístěna na straně, kam bude připojen mostík. Sestavený příbytek s patrem vypadá následovně: 6

7 Sestavení a připojení mostíku: Krok 5: Oboustrannou lepicí páskou (nebo lepidlem) přilepte na mostík (3) přiložený koberec. Poté vložte zábradlí mostíku (4) do otvorů. Zábradlí můžete do otvorů zakápnout trochou bílého lepidla (Herkules apod.), mělo by však držet i nepřilepené. 7

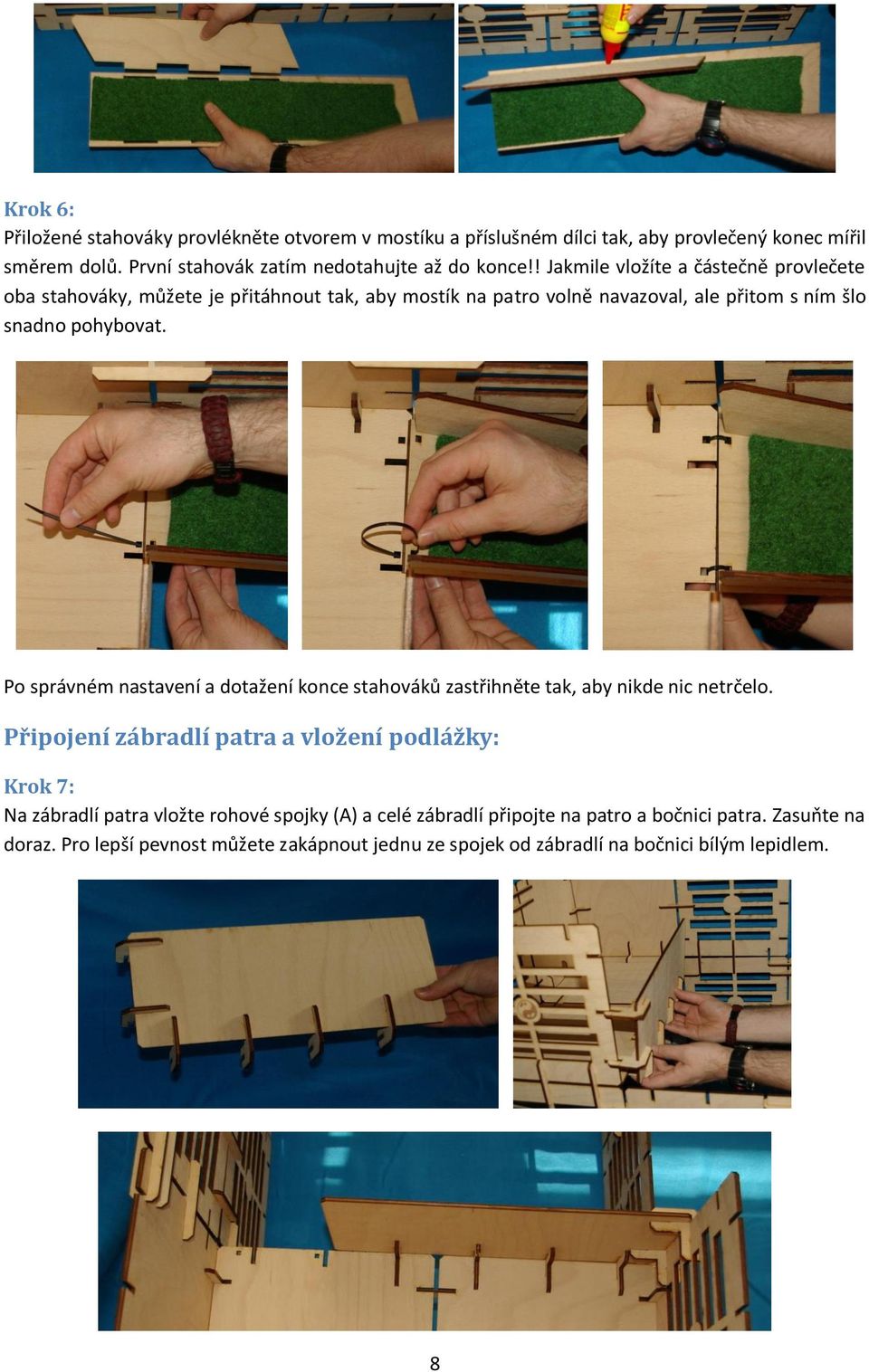

8 Krok 6: Přiložené stahováky provlékněte otvorem v mostíku a příslušném dílci tak, aby provlečený konec mířil směrem dolů. První stahovák zatím nedotahujte až do konce!! Jakmile vložíte a částečně provlečete oba stahováky, můžete je přitáhnout tak, aby mostík na patro volně navazoval, ale přitom s ním šlo snadno pohybovat. Po správném nastavení a dotažení konce stahováků zastřihněte tak, aby nikde nic netrčelo. Připojení zábradlí patra a vložení podlážky: Krok 7: Na zábradlí patra vložte rohové spojky (A) a celé zábradlí připojte na patro a bočnici patra. Zasuňte na doraz. Pro lepší pevnost můžete zakápnout jednu ze spojek od zábradlí na bočnici bílým lepidlem. 8

9 !!! Používáte-li lepidlo, vždy jej aplikujte z vnější strany v malém množství a do spár tak, aby se k němu zvířátka nedostala!!! Krok 8: Dle pokynů v kapitole Sestavení podlážky sestavte z přiložené menší plastové desky také podlážku na patro a vložte ji na patro. Pro lepší dosednutí můžete v podlážce vyřezat otvory pro spojky. Získáte tak vyšší stabilitu a pevnost. Podlážku na patře také doporučujeme překrýt dečkou či starým tričkem nebo jiným neklouzavým materiálem, aby morčátka měla na patře větší pohodlí. Závěr: Jakmile je vše sestaveno, zajistěte rohovými a rovnými spojkami s výřezem (D a E) shora volné bočnice a sestavu umístěte na sestavenou a slepenou podlážku. Poté lehce nadzvedněte a zajistěte sestavu zespoda taktéž rohovými a rovnými spojkami (D a E). 9

10 Tipy: Některým morčátkům může koberec na mostíku klouzat. V takovém případě můžeme doporučit použití starého složeného trička či jiné měkké látky, invenci se meze nekladou. V budoucnu na našem webu najdete také na míru šitý pelíšek k vložení na patro a další příslušenství a náhradní díly. Celá sestava může fungovat jako rozebíratelná, ale pro větší bezpečí a pevnost lze použít bílé lepidlo (Herkules apod.) na zajištění některých klíčových spojek. Jednotlivé díly jsou vyřezávány laserem a jsou proto velmi precizní, při sestavování je proto nutné být přesný a nevyvíjet na díly příliš veliký tlak, aby nedošlo k jejich poškození. Sestavu lze použít také jako modulární ohrádku dovnitř či ven, kterou lze snadno složit a rozložit. V případě jakýchkoliv dotazů se na nás neváhejte obrátit prostřednictvím u caviadesign@outlook.cz. Pokud váš návod k sestavení nebyl dodán v dostatečné tiskové kvalitě, neváhejte nás kontaktovat a my vám zašleme nový ve formátu PDF. Můžete nám poslat zprávu i na našem Facebooku kde také najdete novinky a další tipy a triky. Více fotek týkajících se alternativního použití dílců si můžete prohlédnout na webových stránkách cavia-design.webnode.cz či na našem Facebooku. Obsah se může bez předchozího upozornění měnit. Všechna práva vyhrazena. Tiskové chyby vyhrazeny. Použité obrázky jsou pouze ilustrační a váš jednotlivý kus se může lehce lišit v barvě. 10
