1 Slunolamy - Slnolamy - Sun screens - Sonnenschutz - Materiały zacieniające - Pare-soleil - Zon-schermen - Protetores solares - Dom pantallas - Dom schermi

2 Úvod Proč slunolamy ALARIS? Jejich velkou výhodou, díky preciznímu zpracování, je rychlá a jednoduchá montáž lamel do držáků jediným zacvaknutím. Libovolná rozteč lamel a maximální rozteč nosníků vytváří naprosto unikátní, variabilní systém praktického a architektonického řešení objektu. Montáž systému Alaris UMBRA Nasunout lamelu do držáku pro patřičný úhel. 2. Dorazit v místě výřezu. 3. Postupně zatlačit celou délku lamely na zobáček. 4. Zacvaknutí pro správné namontování lamely. Systémy slunolamů lze montovat napevno v horizontální nebo vertikální poloze. Pevné slunolamy jsou připevněny nastálo, nejde měnit jejich pozice nebo naklopení stínících lamel. Parametry aplikace 1. RD, Napajedla Obecně o slunolamech... délka nosníku dle potřeby x x x x Čelní strana - ALBA, Rožnov pod Radhoštěm x x x x x Sluneční světlo působí na naši náladu a pracovní výkon každý den. Pro dobré a zdravé pracovní i domácí prostředí je potřeba si v interiéru vytvořit dobré světelné i teplotní podmínky. Bylo zjištěno, že optimální úroveň jasu v místnosti je luxů, ovšem sluneční světlo, které dopadá z vnějšku na budovu má sílu v rozsahu tisíc luxů. Proto je doporučeno sluneční svit regulovat. Jedním z řešení jsou slunolamy. Jejich primárním cílem je redukovat průnik přímého slunečního záření do interiéru a zabránit nadměrnému přehřívání. Nebrání průniku nepřímého slunečního záření, které nemá na ohřev místnosti radikální vliv, a v místnosti tak zůstává dostatek světla. Výška slunce nad obzorem v závislosti na denním čase a ročním období. Červen Březen a září x... variabilní rozteč lamel Prosinec 21.červen, 14:00 hod.

3 Lamely Přehled lamel Alaris UMBRA AU.100.A AU.100 AU.120.A AU.140 Tyto lamely se používají jako pevné protisluneční clony, a to zejména jako zastínění prosklených fasád, oken a světlíků. V současné moderní architektuře se tyto lamely začínají stále více používat také jako architektonický prvek. Lamely jsou z protlačovaných slitin hliníku AW EN-6060 T66 a AW EN T66. Jako povrchovou úpravu lze zvolit eloxování (anodická oxidace), práškové lakování nebo pouze čistý hliník. Všechny použité slitiny mají velmi dobrou korozní odolnost, čímž je zajištěna jejich dlouhá životnost bez ztráty funkčnosti. Čelní lamela Protlačované hliníkové profily tvaru křídla jsou k dispozici ve standardní výrobní délce 6m. Jiné délky dle požadovaného množství jsou na vyžádání. K celé řadě křídel je nabízen také komplexní poradenský servis včetně optimalizace komponentů a výkresové dokumentace. SP.15 SP.70 Nosníky Držáky SLOVÁCKÉ STROJÍRNY, Uherský Brod AU.301 AU.302 POZN.: AU. - Alaris UMBRA A - AERO SP. - Support Profile (Nosný profil)

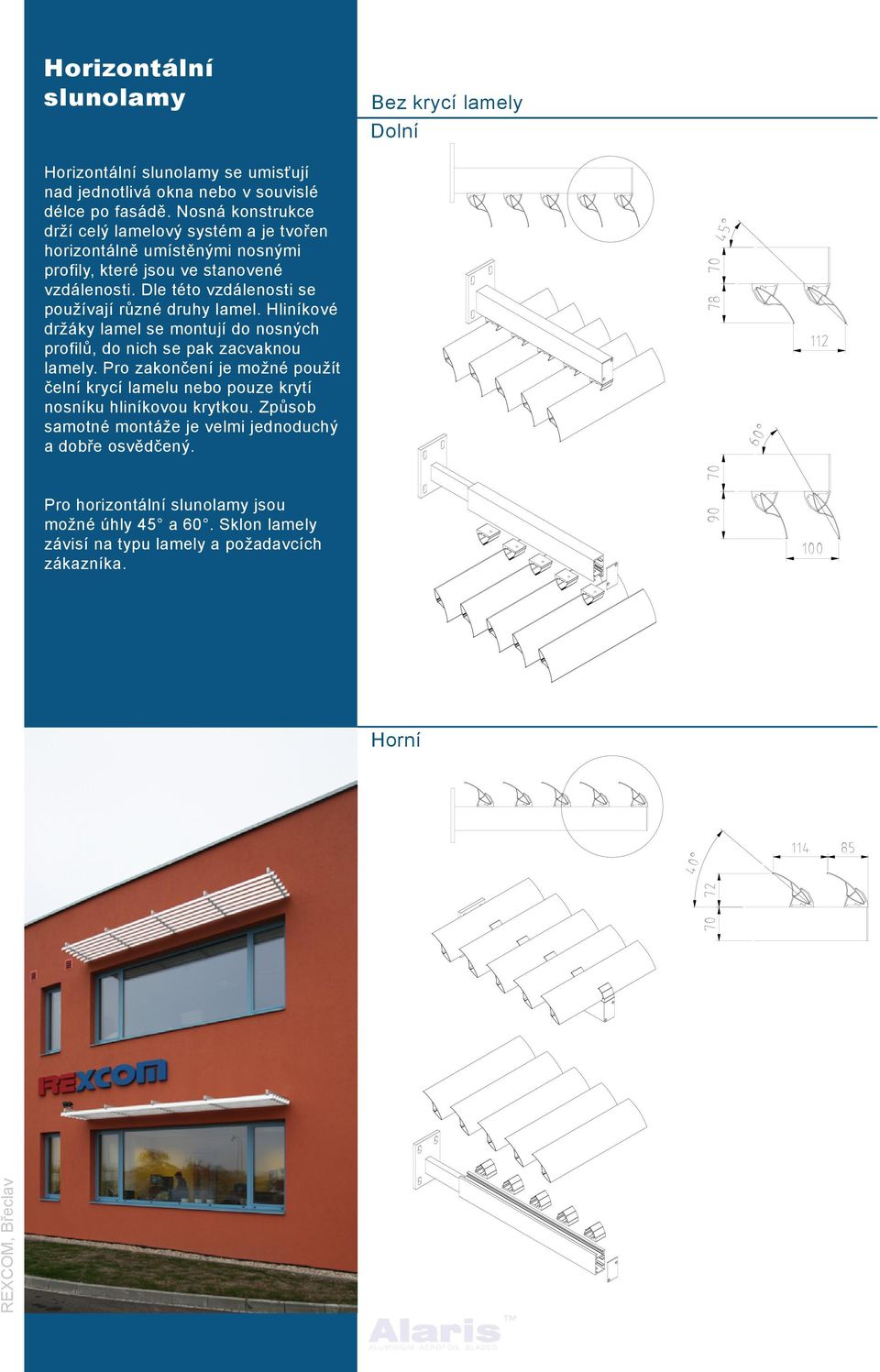

4 Horizontální slunolamy Bez krycí lamely Dolní Horizontální slunolamy se umisťují nad jednotlivá okna nebo v souvislé délce po fasádě. Nosná konstrukce drží celý lamelový systém a je tvořen horizontálně umístěnými nosnými profily, které jsou ve stanovené vzdálenosti. Dle této vzdálenosti se používají různé druhy lamel. Hliníkové držáky lamel se montují do nosných profilů, do nich se pak zacvaknou lamely. Pro zakončení je možné použít čelní krycí lamelu nebo pouze krytí nosníku hliníkovou krytkou. Způsob samotné montáže je velmi jednoduchý a dobře osvědčený Pro horizontální slunolamy jsou možné úhly 45 a 60. Sklon lamely závisí na typu lamely a požadavcích zákazníka Horní REXCOM, Břeclav

5 S krycí lamelou Dolní CONTEG, Pelhřimov 78 RD Horní CHEMCOMEX, Zbraslav

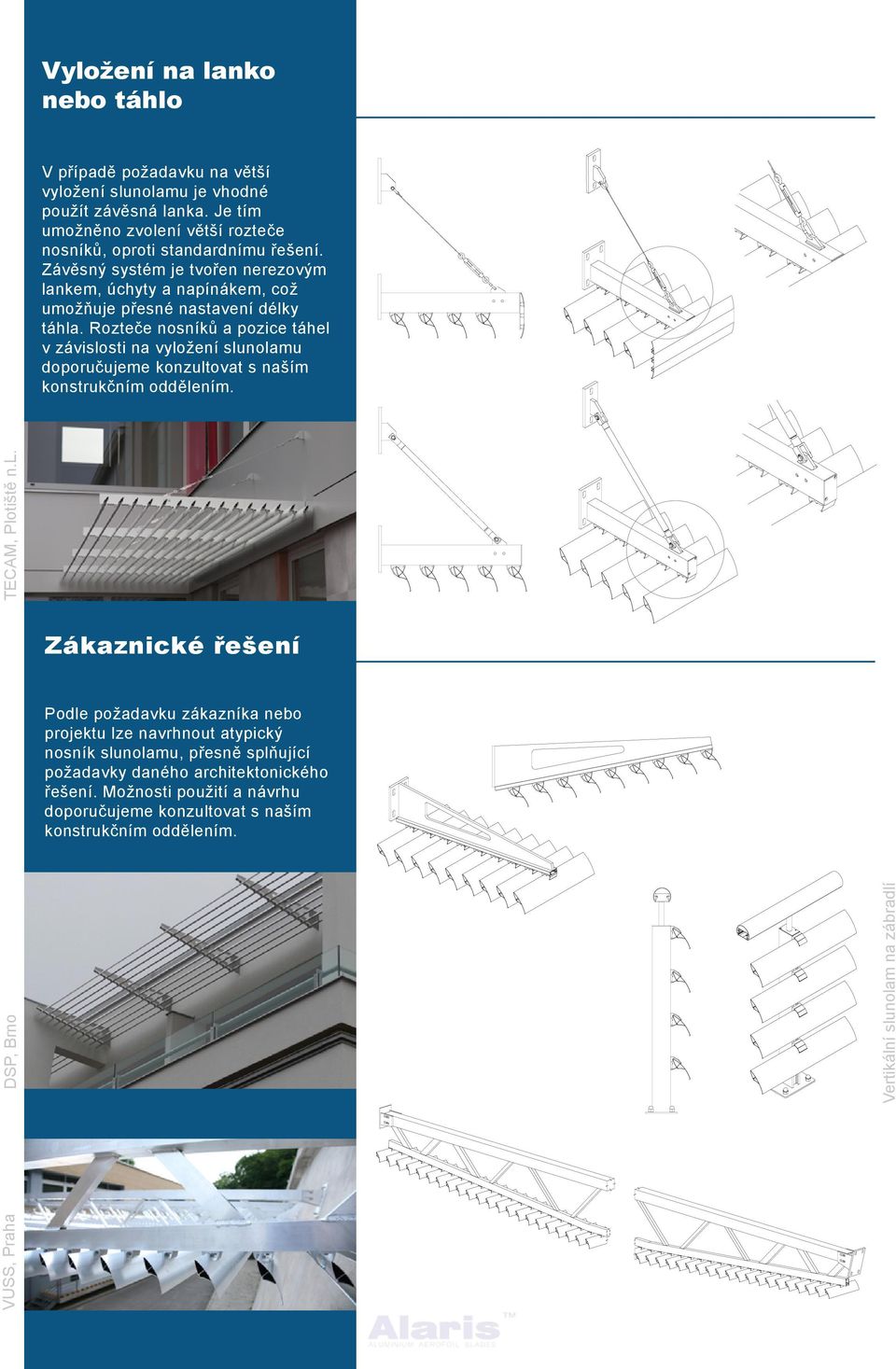

6 Vyložení na lanko nebo táhlo V případě požadavku na větší vyložení slunolamu je vhodné použít závěsná lanka. Je tím umožněno zvolení větší rozteče nosníků, oproti standardnímu řešení. Závěsný systém je tvořen nerezovým lankem, úchyty a napínákem, což umožňuje přesné nastavení délky táhla. Rozteče nosníků a pozice táhel v závislosti na vyložení slunolamu doporučujeme konzultovat s naším konstrukčním oddělením. Zákaznické řešení Podle požadavku zákazníka nebo projektu lze navrhnout atypický nosník slunolamu, přesně splňující požadavky daného architektonického řešení. Možnosti použití a návrhu doporučujeme konzultovat s naším konstrukčním oddělením. VUSS, Praha DSP, Brno Vertikální slunolam na zábradlí TECAM, Plotiště n.l.

7 Vertikální slunolamy Tyto slunolamy lze umístit před okna nebo po celé fasádě a slouží tak jako fasádní systém. Nosná konstrukce drží celý lamelový systém, který je tvořen vertikálně umístěnými nosnými profily ve stanovené vzdálenosti. Dle této vzdálenosti se používají různé druhy lamel. Hliníkové držáky lamel se montují do nosných profilů, do nich se pak zacvaknou lamely. Pro zaslepení nosníku lze použít hliníkovou krytku. Způsob samotné montáže je velmi jednoduchý a dobře osvědčený Pro vertikální slunolamy jsou standardní úhly 10, 30 a SLOVÁCKÉ STROJÍRNY, Uherský Brod CHEMCOMEX, Zbraslav

8 Řešení rohů a koutů Řešení rohu a koutu horizontálního systému Systém slunolamů Alaris UMBRA lze montovat v rozích i koutech, čímž je zajištěna kontinuita celého slunolamu. Je tak vytvořen kompaktní prvek po celé délce fasády. Základním předpokladem pro použití rohového či koutového slunolamu je montáž konzoly v místě zlomu, s čímž je nutno počítat již při návrhu slunolamu. Bližší informace o použití a jednotlivých komponentech najdete v technickém manuálu. SLOVÁCKÉ STROJÍRNY, Uherský Brod HOTEL ALESSANDRIA, Hradec Králové Řešení rohu a koutu vertikálního systému

9 Vyklápěcí systém Speciální slunolamy Lamelový systém pro slunolamy Alaris UMBRA je možné použít i pro jiné než standardní aplikace. Lze tak přesně přizpůsobit Váš projekt daným požadavkům a sladit jednotlivé prvky do celistvého celku. Posuvný systém VUSS, Praha RD

10 Technické údaje Závislost rozteče nosníků horizontálního slunolamu na jeho vyložení pro různé tloušťky zateplení Veškeré profily jsou vyráběny metodou průtlačného lisování hliníku nebo jeho slitiny přes nositele tvaru profilu (matrici), kterým je lisovací nástroj. Touto metodou lze získat profily poměrně složitých tvarů, které by jinými způsoby nebylo možné vyrobit. Jde o profily otevřené (bez dutin) i uzavřené. Výhodou je také relativně vysoká přesnost a dobré mechanické a fyzikální vlastnosti dané touto výrobní technologii. Důvodem pro použití hliníkových slitin je jejich nízká měrná hmotnost, čímž se eliminuje statické zatížení konstrukce vlastní vahou. Výhodou hliníku a jeho slitin je také dobrá korozní odolnost. Maximální rozteč nosníků [mm] Tl. zateplení 0 mm 50 mm 100 mm 150 mm 200 mm 1000 Vyložení slunolamu [mm] 1500 Max. rozteče podpor lamel v závislosti na větrné zátěži Maximální rozteč podpor [mm] Typ lamely AU.120.A AU.100.A AU.140 AU Větrná zátěž na lamelu [Pa]

11 Možnosti použití Povrchové úpravy Sklon Možnosti použití Horizontální Vertikální lamel AU.100 AU.100.A AU.120.A X AU.140 X Držák AU.301 AU.302 Lamela...doporučené použití...nedoporučené použití X...nevhodné použití Přírodní hliník Profily bez povrchové úpravy; vlivem povětrnostních vlivů časem oxidují a vytváří na povrchu nehomogenní vrstvu oxidů. Nedoporučujeme pro pohledové prvky. Anodická oxidace (elox) Na odmaštěném a leštěném povrchu je elektrochemickou reakcí vytvořena vrstva velmi tvrdých oxidů zlepšující chemické a mechanické vlastnosti profilu chránící jeho povrch vůči vlivům počasí po dlouhou dobu. Tloušťka oxidické vrstvy je cca 15 µm. Chemické složení Alternativa dle ČSN Mechanické vlastnosti slitiny EN AW-6060 T66 dle EN Min. mez pevnosti v tahu R m [MPa] Min. mez kluzu R p0,2 [MPa] Tažnost A [%] A 50 [%] Práškový lak (komaxit) Práškový lak je elektrostaticky nanášen na profil a vytváří vrstvu jednotné tloušťky po celém povrchu. Při následujícím tepelném zpracování při teplotách 160 až 200 C dojde k roztavení barevného prášku a jeho spečení. Na povrchu tak vznikne homogenní vrstva odolná proti povětrnostním vlivům, UV záření a chemikáliím. Tloušťka lakované vrstvy je cca 60 až 70 µm. Práškový lak může být volen v barevných odstínech dle RAL. AlMgSi ČSN Technické parametry nosných profilů Profil Výška profilu H [mm] Šířka profilu W [mm] Plocha průřezu S [mm 2 ] Kvadratický moment Modul průřezu J y [mm 4 ] J z [mm 4 ] W y [mm 3 ] W z [mm 3 ] SP SP

12 PELZ CZ, s.r.o. Vážení obchodní přátelé, naše společnost se zabývá problematikou ochrany před nežádoucími účinky slunečního záření. Byla založena v roce V dobách svého vzniku se orientovala pouze na dodávky průmyslových stínících systémů. V roce 2000 začala produkovat i prosvětlovací prvky a od roku 2002 i výrobu konstrukcí z ušlechtilých materiálů. V oblasti solární ochrany nabízí celou řadu řešení s použitím různých produktů a moderních stínících systémů. Naším cílem je, abychom se dále rozvíjeli a nabízeli svým stávajícím i budoucím zákazníkům kvalitní výrobky, se kterými budou spokojeni. Budeme rádi spolupracovat s Vámi našimi zákazníky, obchodními partnery, architekty a nebo projektanty. Vyrábíme pouze takové výrobky, které budou splňovat Vaše představy. Slovo zákazníka je pro nás velmi důležité. Nezáleží na tom, jestli je firma malá nebo velká. Pro podnik je klíčový právě zákazník. Proto si velmi silně uvědomujeme, že úspěch či neúspěch se odvíjí především od spokojenosti zákazníků. Vážíme si Vašeho názoru. Naše společnost se především zabývá externími stínícími prvky, které mají oproti vnitřnímu stínění spoustu výhod. Jde o zajištění příjemných světelných podmínek, ale hlavně nesrovnatelně větší možnosti tepelné regulace v interiéru. Externí stínění navíc pomáhá dotvářet charakter domu. Jedná se o externí roletové stínící systémy se speciálními stínícími látkami a hliníkové stínící systémy. Váš partner: telefon: fax: web: pelz@pelz.cz PELZ CZ, s. r. o. Kvítkovická 1528, NAPAJEDLA Czech Republic
