1 STAVBA / 02 HRUBÁ STAVBA svépomocí - krok za krokem Pavel Tesárek Garantuje Pavel Tesárek

2

3 Hrubá stavba Hrubá stavba svépomocí - krok za krokem Pavel Tesárek Svépomocný stavebník a zakladatel portálu Svépomocí.cz

4 Obsah Úvod... 8 Příprava desky Očištění desky a penetrace Lepení hydroizolace a detaily prostupů Řezání asfaltových pásů Založení stavby Založení stavby od dodavatele materiálu Založení stavby svépomocí Založení obvodových stěn - cihlový dům Práce se zakládací sadou Položení první řady cihel Založení obvodových stěn - dům z pórobetonu Založení vnitřních nosných zdí Skladba zdiva - rohy Praktické ukázky rohových vazeb Zdění dalších vrstev obvodového zdiva Spojovací materiál při zdění Zdění na tenkovrstvé lepidlo - pouze žebra cihel Zdění na celoplošné lepidlo Zdění na pěnu Kdy není vhodné pěnu při zdění používat

5 Zkušenosti svépomocníků s pěnou Postup zdění V kolikáté řadě vynechat otvory na okna TIP pro okna v kuchyni Stavební tipy a doporučení z praxe Tolerance broušených cihel Pozor na překlady Vágrys Ochrana zdiva před nepřízní počasí Provizorní schody Provizorní lešení Počet pomocníků pro zdění Překlady nad okna a dveře Roletové překlady Obyčejné překlady Založení a zdění vnitřních nosných zdí Překlady pro interiérové dveře 149 Strop v 1.NP Sestavení POT nosníků a MIAKO vložek Vzepětí stropních nosníků Nejvyšší čas začít se stavbou komínu Strop z betonových panelů Zdění věncových cihel - příprava věnce Vyvazování třmínků Příprava na betonování stropu Hrubá stavba svépomocí - krok za krokem 5

6 Kari sítě Ztužující žebra Betonování stropu Založení a zdění 2.NP Věnec v podkroví Vyzdění štítů Objednávka krovu a střešní krytiny Zdění vnitřních nenosných příček Stavební otvory pro obložkové zárubně Stavba cihlového komínu HELUZ Stavba betonového komínu SCHIEDEL ABSOLUT Založení komínu Vystředění keramických vložek Shrnutí: Hrubá stavba krok za krokem Závěr

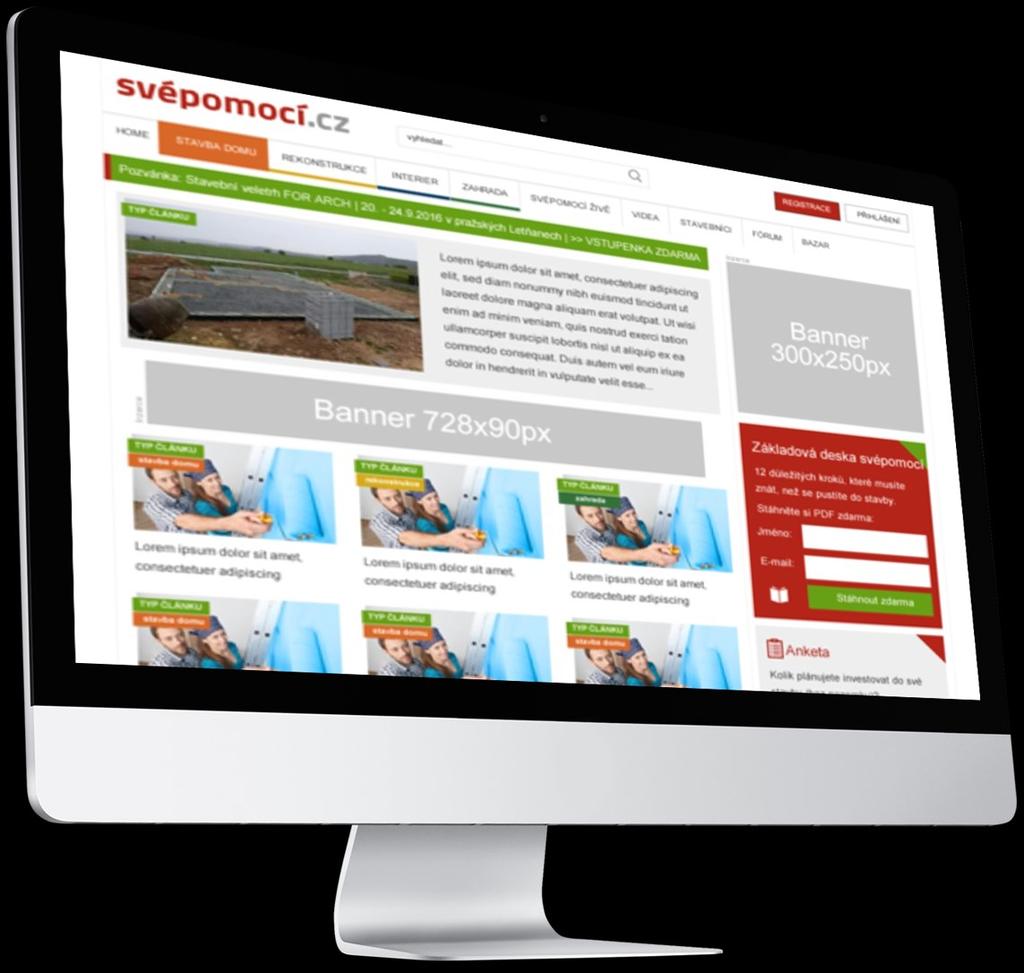

7 Děkujeme za podporu Od podzimu 2016 pro vás připravujeme novou verzi portálu Svépomocí.cz Odstranili jsme zbytečné prvky a přidali na jednu stránku více obsahu a nových videí. Zakoupením této knihy, jste přispěli na další rozvoj a vylepšení portálu Svépomocí.cz Děkujeme! Hrubá stavba svépomocí - krok za krokem 7

8 Úvod Stavba domu Svépomocí je zážitek, který si budete pamatovat celý život. Někteří lidé, se kterými mám možnost mluvit, mi říkají striktně už nikdy, ale jiní si stavbu domu za svůj život i několikrát zopakují. Je pěkné vidět, jak vám pod rukama roste váš vlastní dům, který budou moci spokojeně užívat i Vaše děti, vnoučata a další generace. Kniha Hrubá stavba svépomocí krok za krokem je druhým dílem ze série knih o stavbě domu svépomocí. V předchozí knize jste se měli možnost podrobně se seznámit se stavbou základů a desky. Informace o knize najdete na webu 8

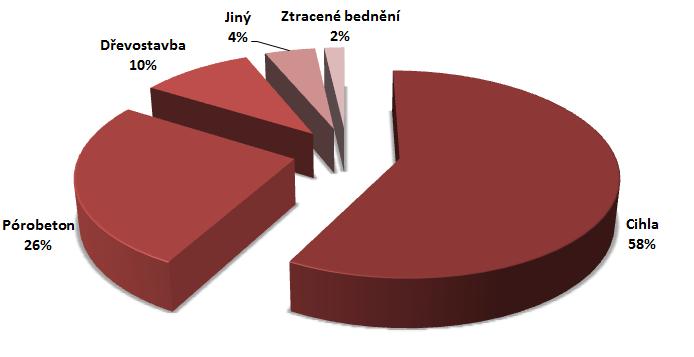

9 Po dokončení desky, jejím pravidelném kropení a ideálně 30 dnech odpočinku na uzrání betonu nastává čas pustit se do další stavební etapy a vrhnout se na hrubou stavbu. Každý z nás se nejspíš rozhodne pro vyzdění hrubé stavby svého domu z jiného materiálu než náš soused nebo známí. V této knize se seznámíme s doporučenými postupy, zásadami a zejména praktickými tipy, které se obecně při stavbě domu užívají a nahlédneme detailně do specifických postupů u konkrétních typů materiálů jako například cihelné zdivo nebo pórobeton. Právě oba výše zmíněné materiály (cihly nebo pórobeton) plánuje využít pro stavbu svého domu 84 % svépomocných stavebníků. Největší podíl tvoří stavebníci, kteří chtějí postavit svůj dům z cihel 58 %, a 26 % stavebníků plánuje využít pórobetonové tvárnice. Hrubá stavba svépomocí - krok za krokem 9

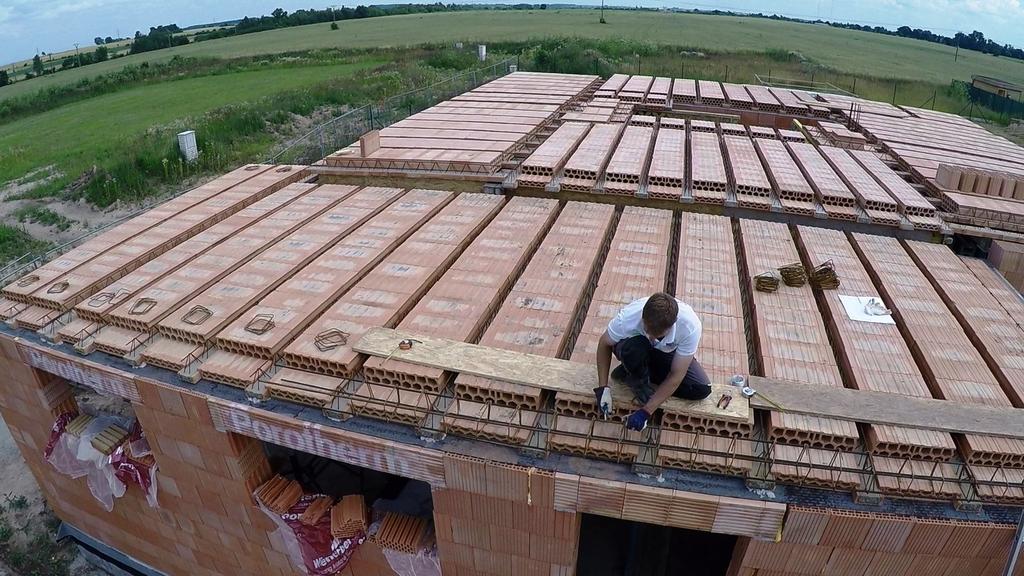

10 V etapě přípravy a betonování stropu se podíváme na varianty stropu s Miako vložkami, které slouží jako bednění a zalívají se betonem po celé ploše stropu a také hojně využívanou možností betonových panelů, které Vám dodavatel připraví na míru, přiveze a jeřábem usadí přímo na Váš dům. Prozradíme si, kdy je nejlepší čas na zahájení stavby komínu a seznámíme se s praktickým pracovním postupem. Věřím, že po dokončení základové desky a odpočinku z důvodu nutné technologické pauzy se již nemůžete dočkat, až se vrhneme společně do práce. Pojďme tedy na to. Já Vám držím palce a přeji, ať se stavba domu svépomocí úspěšně daří. Pavel Tesárek 10

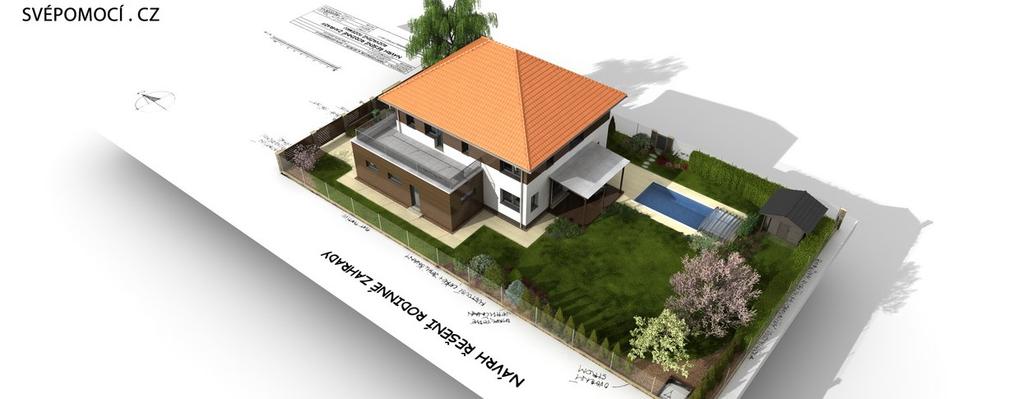

11 Uváděné ceny se váží k domu na obrázku Abyste si udělali konkrétní představu o časové a cenové náročnosti hrubé stavby, najdete v knize uvedené orientační ceny materiálu a případných služeb, které bude třeba zajistit u externích dodavatelů. Na své stavbě se můžete setkat s odlišným časovým i cenovým rámcem. Jihozápadní pohled Hrubá stavba svépomocí - krok za krokem 11

12 Jihozápadní pohled - letecký snímek Parametry domu Zastavěná plocha domu m 2 Zastavěná plocha garáže m 2 Obvodové a vnitřní stěny... Porotherm 30 Profi Dryfix Stropní konstrukce v 1.NP...POT nosníky a Porotherm vložky Stropní konstrukce v 2.NP... POT nosníky a Porotherm vložky BN Střešní konstrukce... trámový krov - výroba CNC Střešní krytina... Tondach Stodo 12 Dvě plnohodnotná podlaží - rovná střecha nad garáží Ceny byly stanoveny podle orientačních cen dodavatelů v roce 2015 a jsou uváděny bez DPH 12

13 Prohlášení autora Tento materiál je informačním produktem. Jakékoliv šíření nebo poskytování třetím osobám bez souhlasu autora je zakázáno. Děkuji za pochopení a respektování tohoto sdělení. Stažením tohoto materiálu rozumíte, že jakékoli použití informací z tohoto materiálu a úspěchy či neúspěchy z toho plynoucí jsou pouze ve Vašich rukách a autor za ně nenese žádnou zodpovědnost. V tomto materiálu můžete najít informace o produktech nebo službách třetích osob. Tyto informace jsou doporučením na základě mých zkušeností a vyjádřením mého názoru k této tematice. Hrubá stavba svépomocí - krok za krokem 13

14 Příprava desky Jak dlouho to bude trvat 1 den - odstranění bednění a penetrace 1 den - lepení pásů hydroizolace Celkem 2 dny Kolik to bude stát Penetrace DEKPRIMER 25 kg Kč Hydroizolace GLASTEK Kč Celkem Kč Co budete potřebovat Nářadí pro odstranění bednění desky Koště, štětec a velký váleček (ideálně s nástavcem) Plynovou bombu s hořákem a regulátorem Metr Nůž na řezání lepenky Tesařskou tužku nebo křídy Pomocníka 14

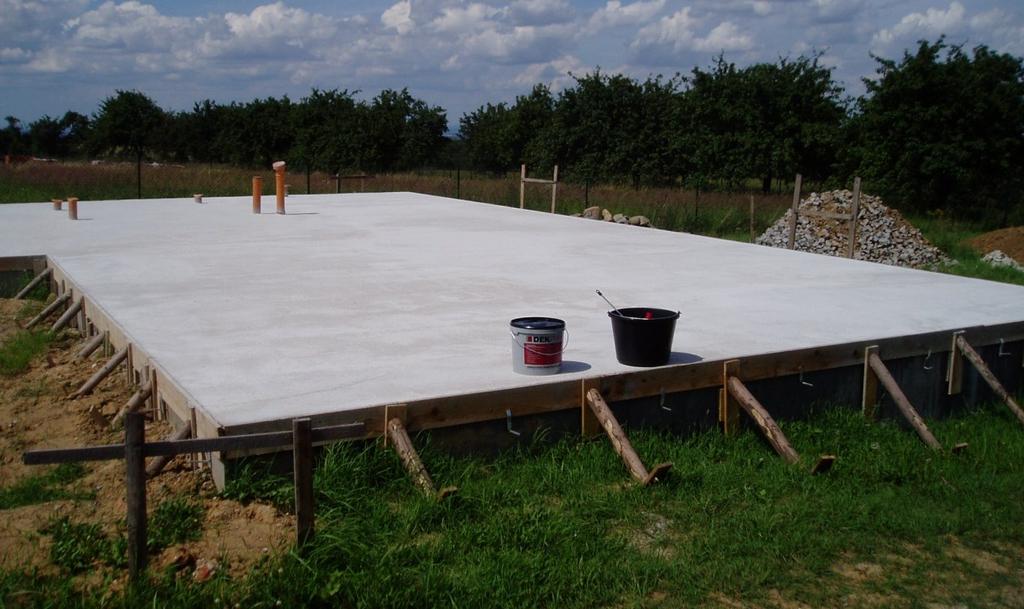

15 Příprava desky Příprava desky Před betonováním základové desky jsme kolem dokola připravili bednění (šalování) například z prken, OSB desek či jiného materiálu. Desku jsme po zalití betonem pravidelně kropili, aby beton dobře vyzrál. Doporučuje se po 30 dnech (ideální doba pro vyzrání betonu desky) po obvodu odstranit bednění a pustit se do další práce. Před očištěním desky na nanášení penetrace je třeba odstranit bednění. Při odstraňování bednění, které jsme kolem desky postavili, musíme dávat stále velký pozor na lavičky. Lavičky jsme při budování desky stavěli, abychom mohli přesně usadit rohové tvárnice ztraceného bednění. Hrubá stavba svépomocí - krok za krokem 15

16 Příprava desky Nyní nám pomohou k správnému umístění rohových cihel nebo tvárnic první řady obvodového zdiva. Pokud jste na bednění kolem desky použili stavební prkna, určitě je na stavbě uchovejte, neboť je budeme ještě mnohokrát znovu využívat v dalších stavebních etapách. Uskladněná stavební prkna a kulatiny sloužící například k zapření či podepření bednění. Očištění desky a penetrace Nyní je potřeba napenetrovat beton desky v místech, kde budeme na desku pokládat pásy hydroizolace a nejspíš také izolace proti radonu. Některé druhy asfaltových pásů mají již oba ochranné prvky zakomponovány v sobě a vy tak použitím jedné role pásu provedete izolaci proti zemní vlhkosti i radonu současně. Obvod desky v místech, kde budeme lepit hydroizolaci, důkladně pomocí koštěte zbavíme nečistot a prachu. 16

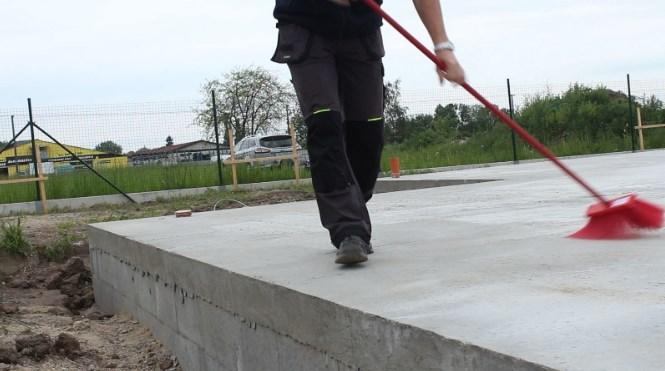

17 Příprava desky Před penetrováním je třeba desku dokonale očistit, abychom ji zbavili všech nečistot a prachu. Před penetrováním betonu a lepením hydroizolace je nutné znát šířku obvodového zdiva, ze kterého budeme svůj dům stavět. Obecně bychom mohli rozdělit obvodové zdivo na zdivo s šířkou do 40 cm a nad 40 cm. Toto rozdělení rozhoduje o tom, zda budeme moci pás hydroizolace, který má standardně šířku 1 m, rozříznout na 2 pásy o šířce 50 cm nebo budeme na desku pokládat celou roli v původní šířce 1 metru. Rozdělení pásu je sice pracné, ale získáte větší jistotu, že při zdění obvodových zdí neponičíte přesahující pás do vnitřního prostoru domu pokládáním cihel, lešením a dalšími předměty, které budete při zdění používat. Hrubá stavba svépomocí - krok za krokem 17

18 Příprava desky Pokud plánujete stavět z materiálu, jehož šířka je menší než 40 cm a současně chcete mít jistotu, že hydroizolaci při stavbě neponičíte, můžete pás izolace podélně rozříznout na dvě poloviny a získat tak dva pásy se šířkou 50 cm. V levé části desky je navařený rozdělený pás hydroizolace o šířce 50cm. V pravé části desky je připraven pás ve standardně dodávané šířce 1 m. Já jsem měl na své stavbě po změření radonu stanovenou hodnotu radonového indexu na střední radon. Bylo mi doporučeno, abych použil modifikovaný asfaltový pás GLASTECK 40 SPECIAL MINERAL, který zakoupíte ve Stavebninách DEK nebo na eshopu DEK.cz. 18

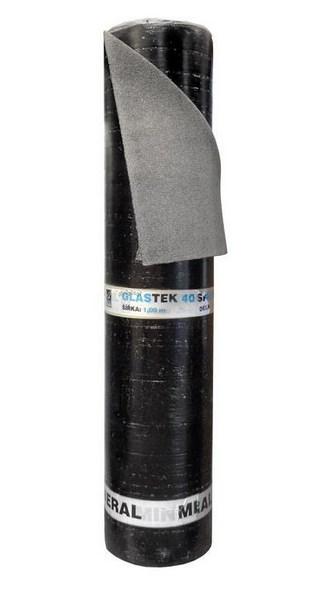

19 Příprava desky Ostatní výrobci budou mít obdobné pásy, které také kombinují ochranu proti vodě a současně ochranu proti radonu. Pokud nebudete mít typ izolace přesně definován ve své projektové dokumentaci, postačí Vám, když se s výrobcem nebo ve stavebninách domluvíte, jaký radon na pozemku máte a necháte si typ izolace doporučit odborníkem. Při skladování asfaltových pásů pamatujte vždy na pokyny výrobce, kde je uvedeno, aby byly pásy byly při delším skladování uchovány ve svislé poloze tak, jak je zobrazeno na obrázku. Role hydroizolačních pásů by měly být skladovány vždy na stojato. Hrubá stavba svépomocí - krok za krokem 19

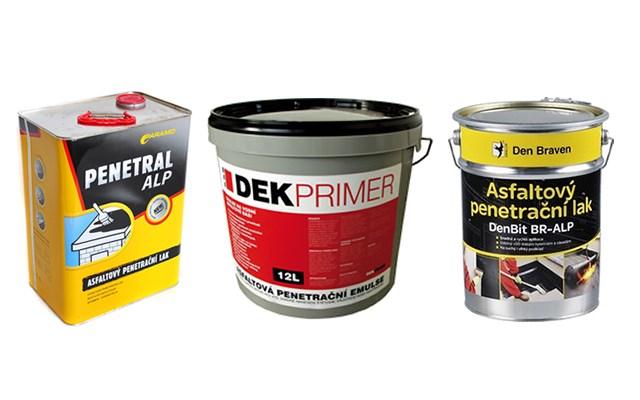

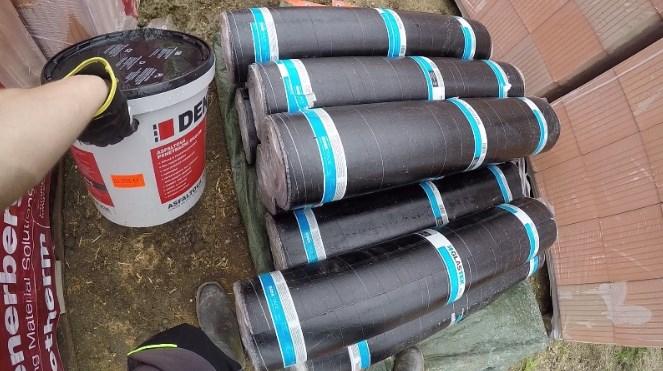

20 Příprava desky Očištěnou betonovou desku po celém jejím obvodu natřeme penetrací. Stavebníci často pro tyto účely využívají například přípravky DEKPRIMER, Penetral ALP nebo jiné. Některé typy asfaltových penetračních nátěrů, které se na desku nanášejí před pokládkou pásů proti zemní vlhkosti a izolace proti radonu. Penetraci na beton naneseme v šířce přibližně o 5 cm větší než je šířka našeho asfaltového pásu. Pokud jsme pás rozřízli na dvě poloviny, natřeme beton desky po jejím obvodu do šířky přibližně 55 cm. Jestliže plánujeme navařit na desku celou šířku role izolace, natřeme penetrací beton desky v šířce zhruba 105 cm. Kromě desky bychom měli také napenetrovat svislou část základů (ztraceného bednění) po obvodu celého domu do hloubky přibližně 20 cm 20

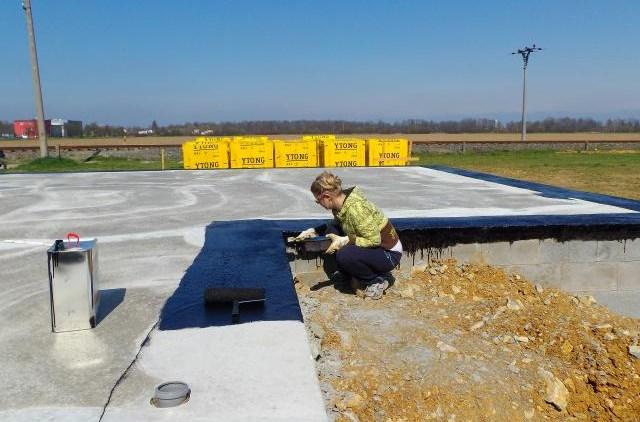

21 Příprava desky od horní hrany desky. Pokládaná hydroizolace by měla být uložena a navařena s přesahem 15 cm přes okraj desky. Penetrování základové desky v místech budoucího pokládání hydroizolačních pásů. Penetrování je prováděno velkým malířským válečkem. Detaily kolem otvorů kanalizace a přechody na okraji desky jsou natírány velkým štětcem. Hrubá stavba svépomocí - krok za krokem 21

22 Příprava desky Penetraci lze nanášet obyčejnou štětkou nebo malířským válečkem. Mně osobně se příjemně pracovalo právě s malířským válečkem, který jsem měl nasazen na teleskopické tyči a při penetrování tak nebylo nutné neustále se ohýbat. Penetrování je činnost, při které si vůbec nemusíte dávat takový pozor, jako když malujete válečkem obývací pokoj. Váleček jednoduše ponořte do penetrace a bez dlouhého odkapávání nebo otírání o mřížku rovnou naneste penetraci na beton, rozetřete a hned pokračujte v penetrování desky o kus dále. Na penetrování si určitě vezměte horší oblečení, dlouhé kalhoty a rukavice. Penetrace ráda stříká (pochopitelně na Vás) a špatně se z kůže smývá. Napenetrovaná deska po 12 hodinovém zaschnutí penetračního nátěru. Nyní je možné pokračovat s navařováním izolace proti zemní vlhkosti a radonu. 22

23 Příprava desky Jakmile budete mít úspěšně napenetrovaný celý obvod desky, počkejte, než penetrace zaschne (konkrétní dobu čekání najdete na obalu penetrace). U různých výrobců se může tato doba lišit, ale obecně by měl penetrační nátěr schnout kolem 12 hodin. Já jsem na své stavbě použil penetraci DEKPRIMER v balení 25 kg, které mi vystačilo na cca 70 m 2 plochy. Penetraci jsem nanesl v pátek odpoledne a nechal ji schnout do sobotního rána. Po zaschnutí penetrace je vše připraveno na lepení hydroizolace. Použitá penetrace DEKPRIMER a připravené modifikované asfaltové pásy GLASTEK 40 Special Mineral. Hrubá stavba svépomocí - krok za krokem 23

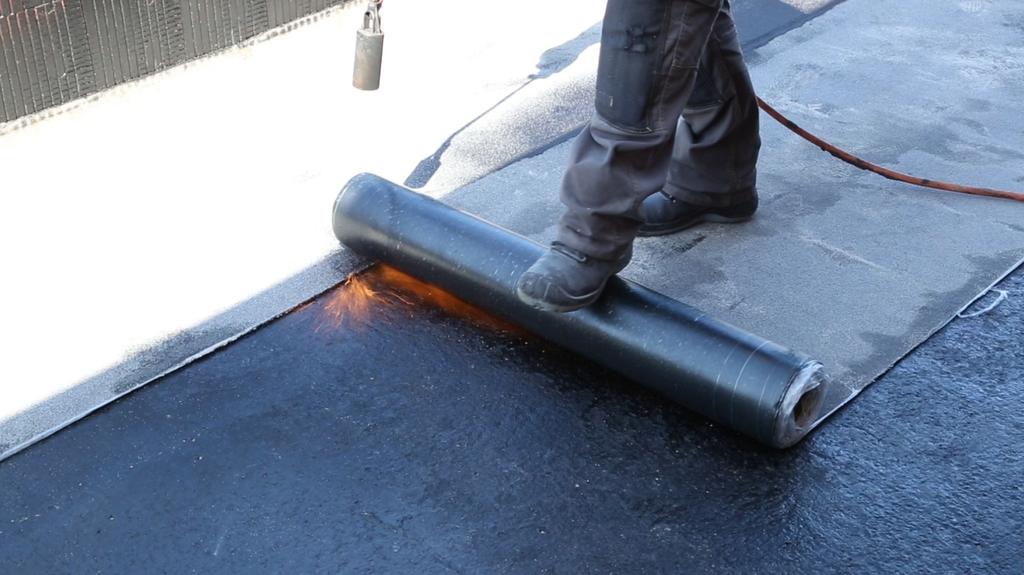

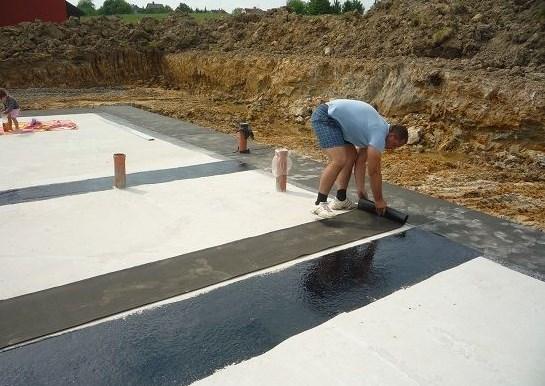

24 Příprava desky Lepení pásů hydroizolace a detaily napojení kolem prostupů vody a kanalizace K lepení budete potřebovat plynový hořák s bombou a regulátorem hoření a zednickou lžíci, pomocí které budeme řešit detaily napojení izolací. Před navařováním doporučuji pás hydroizolace zcela rozmotat a připravit si ho na desku v místě, kde budete pás navařovat. Pás by měl přes desku přesahovat o 15 cm, aby bylo možné později provést takzvaný zpětný spoj. Správně provedený přesah asfaltového pásu přes desku ukazuje Ing. Radim Mařík, inspektor nemovitostí a specialista na poruchy staveb. 24

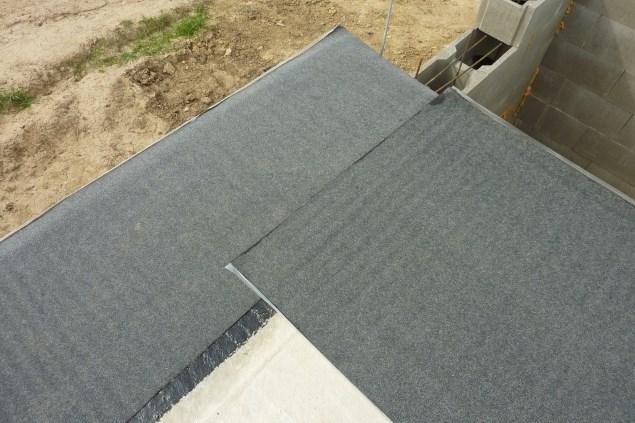

25 Příprava desky Po urovnání pásu jej následně opět smotejte z jedné i druhé strany do poloviny. Nebudeme ho tedy navařovat od okraje, ale od středu délky pásu. Tím se nám bude s pásem snadněji pracovat a nehrozí takové nebezpečí, že bychom mohli izolaci navařit na desku šikmo. Navařování pásu provádíme vždy tak, že roli asfaltového pásu roztáčíme před sebou. Provádíme-li navařování asfaltového pásu sami, stojíme vždy za rolí asfaltového pásu, hořákem spodní část pásu tavíme a postupně před sebou pás rozvíjíme po desce. Hrubá stavba svépomocí - krok za krokem 25

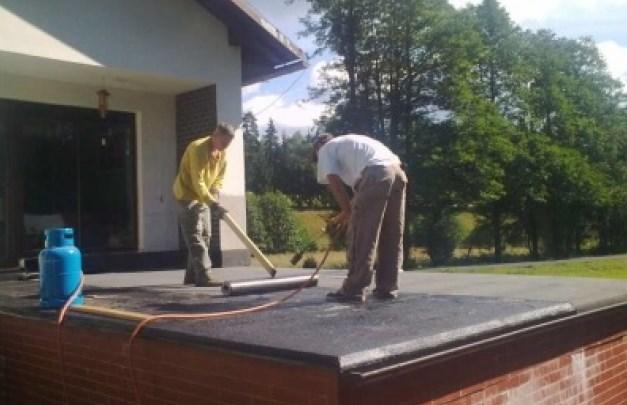

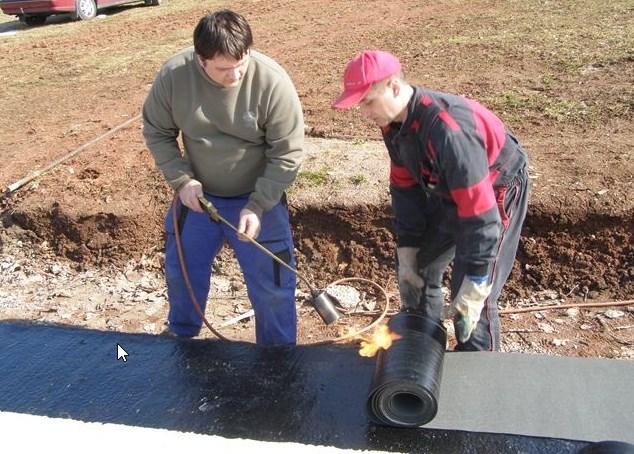

26 Příprava desky Další možností je na lepení hydroizolace pozvat pomocníka, který Vám bude s pásem pomalu pohybovat. Vaším úkolem tak již jen bude pečlivě pomocí plynového hořáku spodní část pásu natavit (ale nepropálit) tak, aby ji bylo možné přilepit k napenetrovanému betonu. Váš pomocník může pás hydroizolace postupně pokládat (rolovat) pouze rukou nebo kusem latě či násady. Určitě používejte alespoň ochranné rukavice a dlouhý rukáv. 26

27 Příprava desky Dávejte velký pozor, abyste hořákem hydroizolaci nepropálili, čímž by došlo k poškození její funkce a následně bychom tak mohli mít v domě problémy například s vlhkostí. Důležitým detailem je napojování jednotlivých rolí pásu na sebe. Je nutné, aby se v místě podélného napojení pásy překrývaly minimálně o 10 cm. Spoje důkladně provařte a pomocí zednické lžíce (ideálně si ji nahřejte) okraje horního pásu přitlačte k pásu spodnímu. Při napojování pásů hydroizolace je nutné dodržet přesah minimálně 10 cm. V místech, kde jsou provedeny vývody kanalizace nebo umístěny chráničky, ve kterých později povede do domu například přívod vody nebo elektřiny, vyřízneme v izolaci otvor dle průměru trubky nebo chráničky a následně izolaci opatrně navaříme, abychom trubku nepoškodili hořákem. Hrubá stavba svépomocí - krok za krokem 27

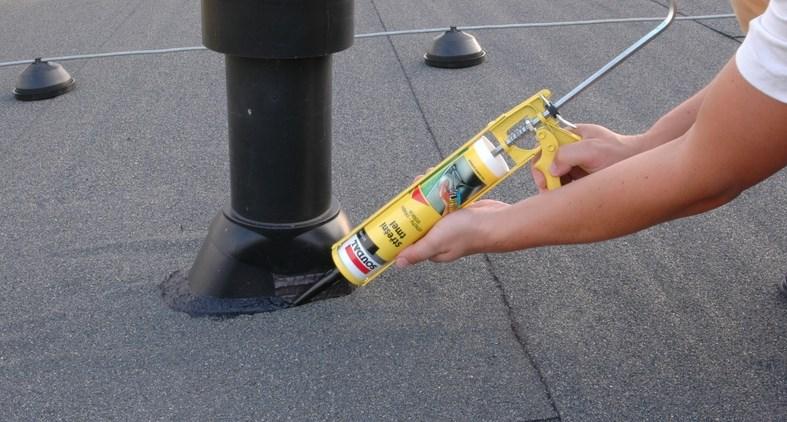

28 Příprava desky Pro dokonalou izolaci, například kolem vývodů kanalizace, následně použijeme kus asfaltového pásu, ze kterého si vyřízneme přírubu ve stejném tvaru jako na obrázku dole vpravo. Přírubu poté opatrně nalepíme přes trubku a kolem dokola dále naneseme asfaltový tmel. Krok 1: v pásu hydroizolace vyřízneme otvor pro prostup. Po navaření pokračujeme druhým pásem s obdobně vyříznutým Krok 2: délka příruby je o 10 cm větší než obvod otvoru. Bitumenový tmel, ideální pro těsnění spojů asfaltových pásů Foto příruby DEK.cz Foto asfaltového tmelu Soudal.cz 28

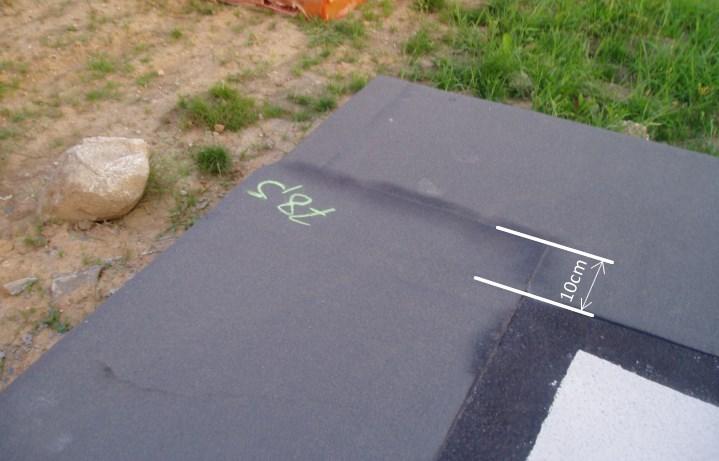

29 Příprava desky V místech vyústění kanalizace přejedeme asfaltovým pásem 10 cm za kanalizační otvor a směrem k otvoru provedeme v pásu rovný řez. Následně vyřízneme v hydroizolaci otvor o průměru odpovídajícím vyústění kanalizačního potrubí. Stejně upravíme a natavíme asfaltový pás z druhé strany směrem k otvoru. Hrubá stavba svépomocí - krok za krokem 29

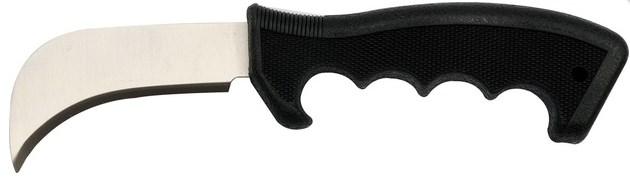

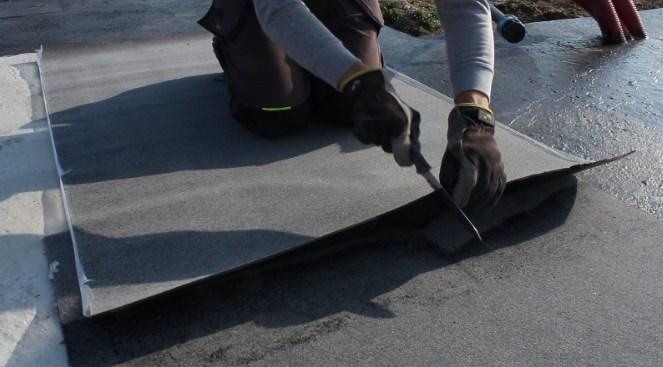

30 Příprava desky Řezání asfaltových pásů K řezání asfaltových pásů jsem používal obyčejný starý kuchyňský nůž. Úhlovou bruskou - flexou jej dle potřeby nabrousil a řezal pásy při realizaci prvního i druhého domu svépomocí. Druhou možností je zakoupit si ve stavebninách speciální nůž na řezání lepenky. Speciální nůž určený na řezání asfaltových pásů. Myslím, že si však stejně jako já pohodlně vystačíte i s vyřazeným, ale hodně ostrým obyčejným nožem. Na stavbu jsem si pořídil sadu kříd a následně silné lihové fixy, které se mi hodily už při řezání asfaltových pásů. Podle dlouhé latě jsem si naznačil čáru pro řez a poté dle potřeby pásy izolace nařezal. 30

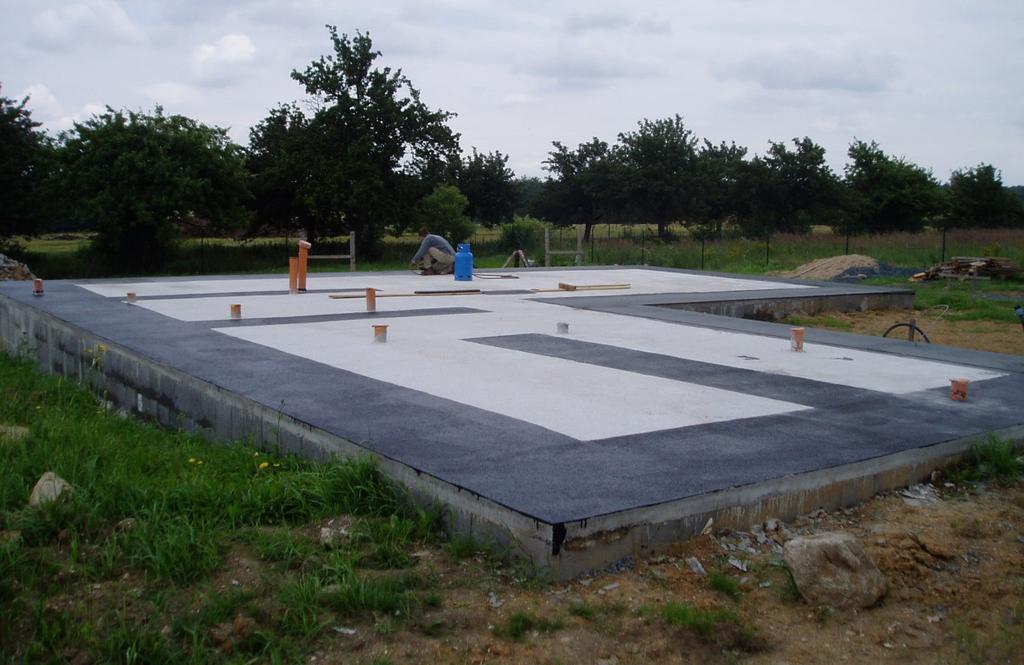

31 Příprava desky Shrnutí Odstraňte bednění kolem desky a koštětem desku očistěte Napenetrujte prostor pod obvodovým a vnitřním nosným zdivem Dle potřeby upravte šířku pásu hydroizolace a pomocí plynového hořáku navařte pás na desku Důkladně ošetřete detaily prostupů kanalizace a vody Dokončená hydroizolace desky. Svépomocný stavebník SINTOM. Nejpohodlnější postup při řezání asfaltových pásů bylo natočit nůž pod úhlem 45 a poté provádět řez. Pokud byl nůž kolmo k asfaltovému pásu, řezání nešlo tak snadno. Hrubá stavba svépomocí - krok za krokem 31

32 Založení stavby Jak dlouho to bude trvat 1 den - založení od dodavatele zdiva Celkem 1 den Kolik to bude stát Pomoc se založením Kč Zakládací malta (součást dodávky materiálu)... 0 Kč Celkem 3.000Kč Co budete potřebovat Míchačku Zakládací sadu, nivelační přístroj Stahovací lať Kolečko, lopatu, zednickou lžíci Metr, vodováhu, provázek 32

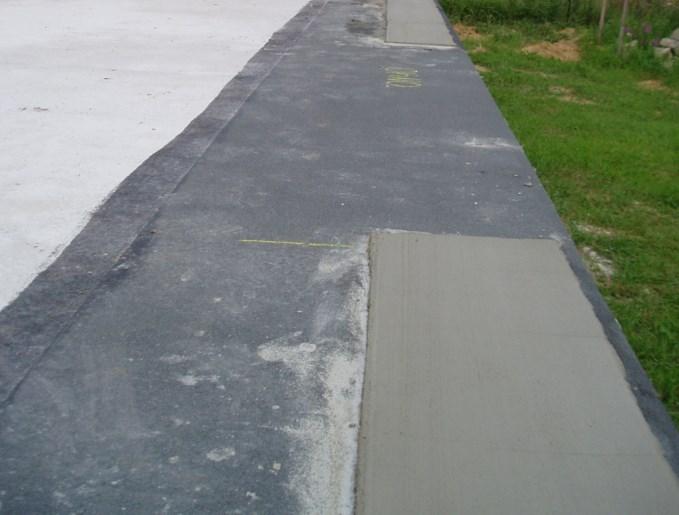

33 Založení stavby Založení stavby Zvolíte-li pro zdění svého domu přesný materiál, jako například broušené cihly nebo pórobeton, bude založení první řady zdiva patřit k jedné z nejdůležitějších stavebních etap. Důkladně zvažte, zda si tuto službu objednat, například od dodavatele materiálů, nebo založit stavbu svépomocí. Před zahájením zakládání je vhodné pamatovat na otvory pro dveře a francouzská okna. Je zbytečné, abyste v těchto místech nanášeli zakládací maltu, kterou si můžete ušetřit a využít ji například při zakládání zdiva v druhém nadzemním podlaží (podkroví). Vynechaný prostor zakládací malty v místě budoucího francouzského okna. Hrubá stavba svépomocí - krok za krokem 33

34 Založení stavby Založení stavby od dodavatele materiálu Někteří dodavatelé stavebního materiálu nabízejí službu pro pomoc se založením stavby. Někdo tuto službu oficiálně nabízí zdarma, jiní za poplatek. Někdo založí rohy zdiva, někdo celou první řadu a jiní provedou přesné nanesení vyrovnávací malty na desku a pokládku zdiva již nechají na vás. Pojďme se teď v přehledné tabulce podívat, jak největší dodavatelé materiálu pro obvodové a vnitřní nosné zdivo přistupují k etapě založení stavby, která je de fakto tím nejdůležitějším okamžikem při přesném zdění. Dodavatel Popis služby Čas na stavbě Cena s DPH Technik nanese zakládací Wienerberger maltu a pokračuje v pokládce max. 5 hodin Kč první řady zdiva. Technik zaměří rovinnost a zapůjčí zakládací sadu. Naná- Heluz šení a stahování malty do max. 4 hodiny Kč roviny musí zajistit stavebník sám. Porfix Založí rohy domu a ostatní zlomová místa. Technik na místě zaškolí stavebníka a celkem položí cca 20 tvárnic. zdarma pokud odeberete alespoň 31,5 m 3 Ytong Založí rohy domu a ostatní zlomová místa. zdarma 34

35 Založení stavby Založení stavby svépomocí Další možností je provést založení stavby na nalepené hydroizolační pásy svépomocí. Pokud bych si mohl vybrat, raději bych investoval do pomoci se založením a měl první řadu kompletně hotovou s profesionálem třeba za pouhý jeden den. Prvním důležitým krokem při zakládání stavby je najít nejvyšší bod desky. K jeho určení se využívá nivelační přístroj, který jsme využili již při šalování desky v předchozím dílu knihy, a s jehož pomocí se nám podařilo desku udělat velmi precizně a hlavně rovně po celém jejím obvodu. Při použití digitálního nivelačního přístroje, který si můžete zapůjčit ve stavebninách zvládnete provést měření a nalezení nejvyššího místa desky sami i bez pomocníka. Hrubá stavba svépomocí - krok za krokem 35

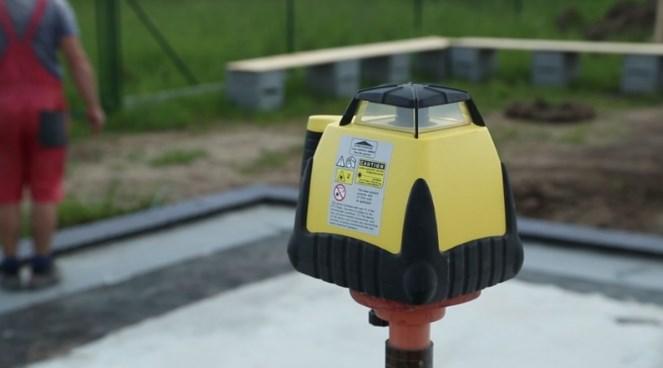

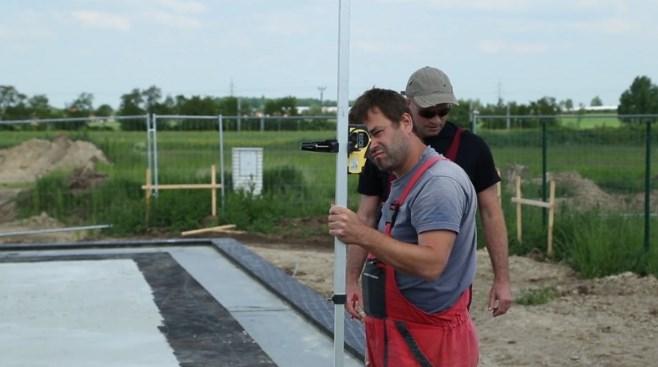

36 Založení stavby Technik s měřící latí a přijímačem od nivelačního přístroje hledá nejvyšší místo na desce. Nebudete-li mít k dispozici digitální nivelační přístroj, který určuje přesnou výšku pomocí zvukového tónu (když se s měřící latí dostanete do požadované výšky, začne pískat), budete k měření potřebovat pomocníka. Pomocník si vezme měřící lať a položí ji na libovolný roh základové desky. Při měření je jedno, kde začnete, neboť musíte obejít celou desku, abyste s jistotou našli nejvyšší místo, od kterého později začnete první řadu zdiva zakládat. Měřící lať položte na navařenou hydroizolaci, zaměřte ji nivelačním přístrojem a naměřenou hodnotu zapište křídou přímo na hydroizolační pás v místě, kde jste prováděli měření. Stejným postupem opakujete měření po cca každých dvou metrech do té doby, dokud se vám nepodaří obejít celou desku. 36

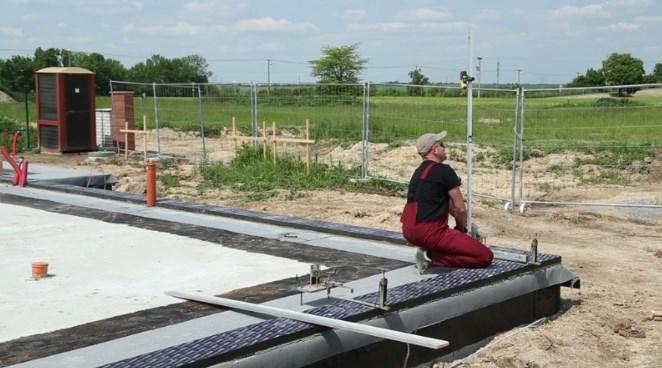

37 Založení stavby Pamatujte si: Založení stavby budeme začínat v nejvyšším naměřeném místě desky. V nejvyšším místě desky připravuje technik zakládací sadu. Na obrázku jsou na asfaltových pásech navíc přilepeny desky z pěnového skla pro odizolování první řady zdiva. Založení obvodových stěn - cihlový dům V případě zakládání cihlového domu lze s výhodou použít zakládací sadu, kterou si můžete zapůjčit ve stavebninách. Mapu stavebnin, ve kterých vám zakládací sadu ochotně půjčí, najdete například na adrese případně se domluvte s dodavatelem, od kterého jste stavební materiál pro svou stavbu nakupovali. Na stránce zadejte do kolonky Adresa (obec) místo své stavby a pod mapou se vám automaticky zobrazí stavebniny, ve kterých lze zapůjčit zakládací sadu. Hrubá stavba svépomocí - krok za krokem 37

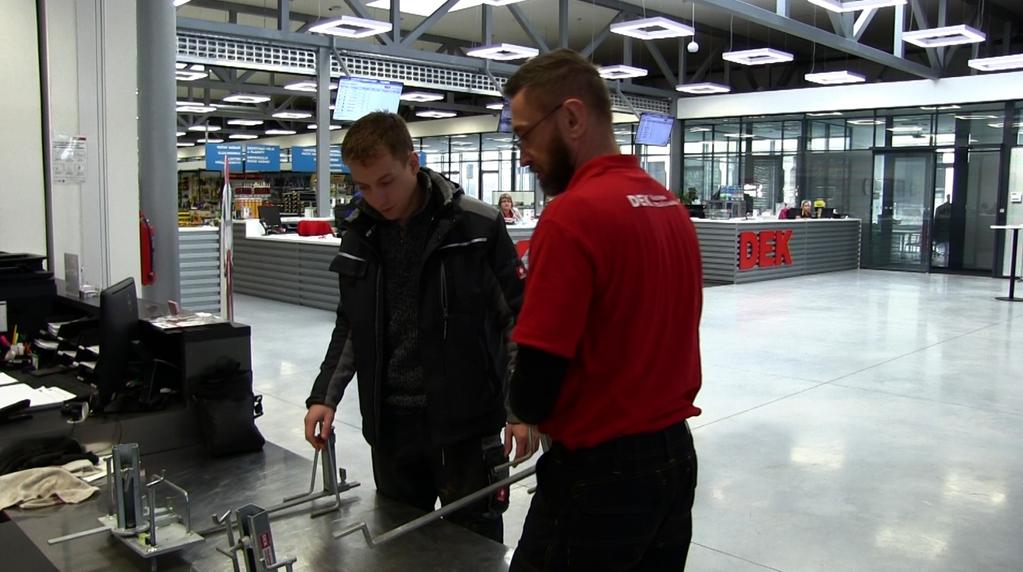

38 Založení stavby Dále můžete využít půjčovny strojů a nářadí ve Stavebninách DEK. Zakládací sada i digitální nivelační přístroj je k dispozici na každé půjčovně a pokud při půjčování požádáte o objektovou slevu pro Svépomocí.cz dostanete automaticky slevu 10 % z půjčovného. Zakládací sadu pro založení stavby svépomocí si můžete společně s nivelačním přístrojem vypůjčit například v půjčovnách strojů a nářadí Stavebnin DEK. 38

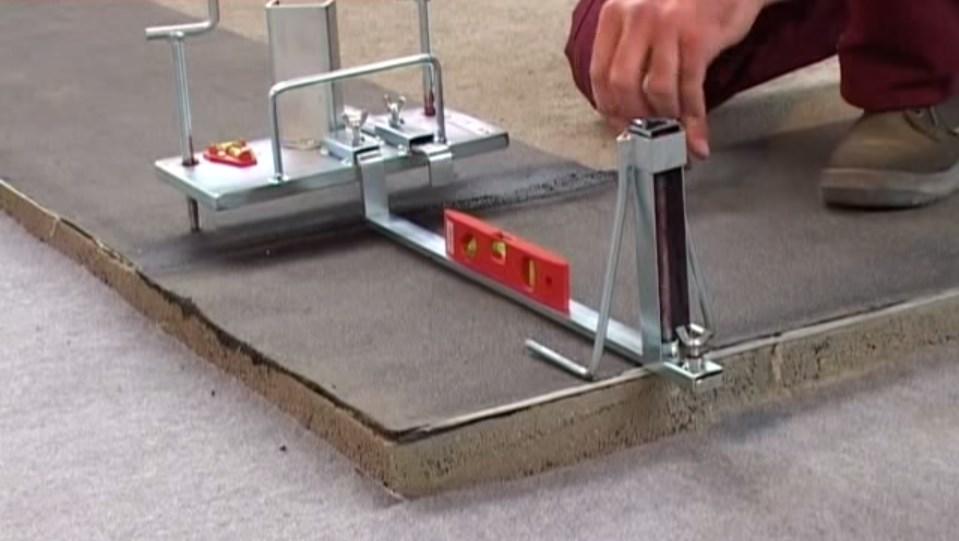

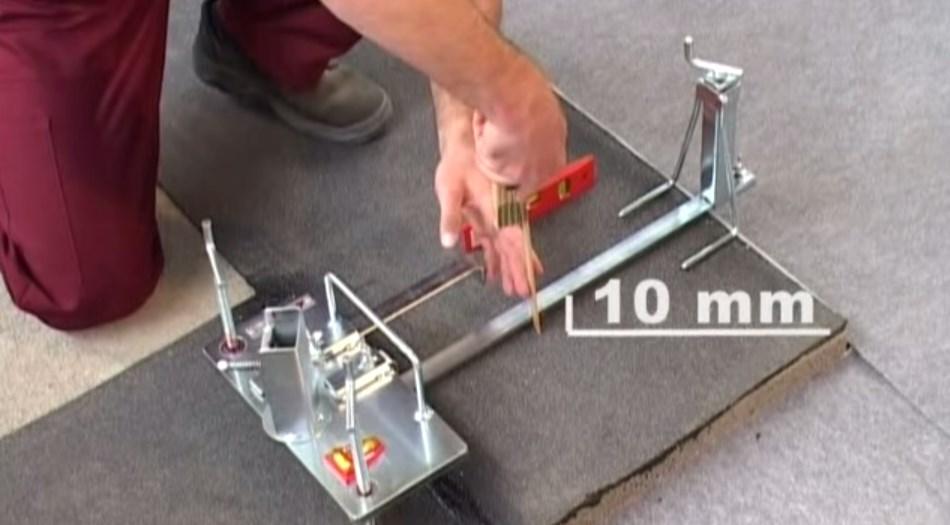

39 Založení stavby Postup práce se zakládací sadou Jakmile uložíte první díl zakládací sady do nejvyššího místa desky, je nutné jej pomocí malé vodováhy urovnat přesně do vodorovné polohy. Důležité je dát si pozor, aby vrstva malty, kterou budete nanášet, byla minimálně 10 mm. Technik dodavatele provádí zaměření výšky po celém obvodu desky. Cílem je najít nejvyšší místo, na kterém začne s nanášením zakládací malty. Budoucí výška zakládací malty musí být minimálně 10 mm. Hrubá stavba svépomocí - krok za krokem 39

40 Založení stavby Druhou část nanášecího přípravku umístíte od prvního přípravku do vzdálenosti podle délky stahovací latě, kterou máte k dispozici, abyste později s její pomocí mohli nanesenou vrstvu zakládací malty přesně urovnat. Vzdálenost druhého zakládacího přípravku je třeba přizpůsobit délce stahovací latě, kterou máte k dispozici na své stavbě. Zakládací maltu běžně dostanete jako součást dodávky obvodového zdiva, případně ji můžete koupit ve stavebninách. Zakládací malty bude třeba použít větší množství, proto se vyplatí míchat ji spíše v míchačce než v obyčejném vědru s pomocí míchací metly. Foto archiv Wienerberger.cz Foto Míchačky Vorel Praha 40

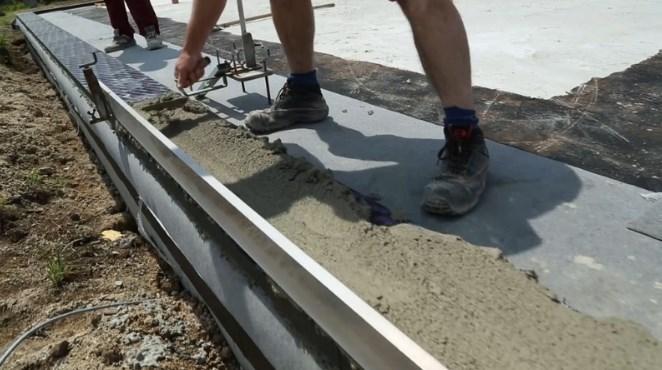

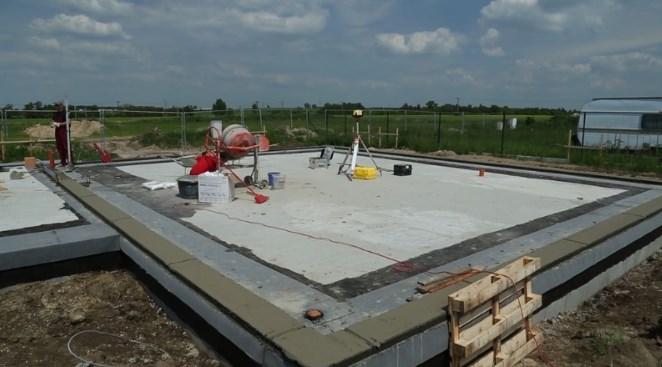

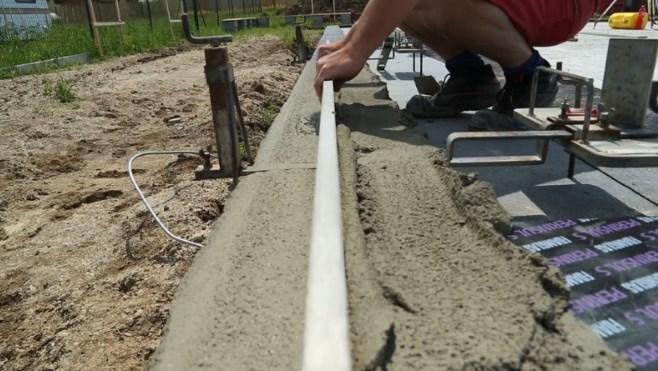

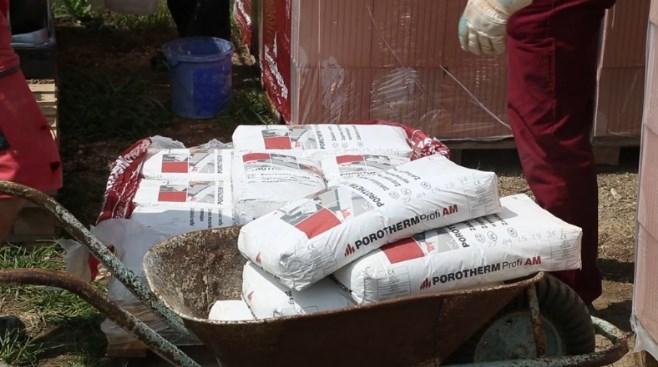

41 Založení stavby Zakládací malta Porotherm Profi AM pro broušené zdivo. Při ukládání zakládací malty je vhodné položit na zadní část zakládací sady stahovací lať. Díky stahovací lati nebude ukládaná malta padat zbytečně ven přes okraj desky. Zakládací maltu naneste mezi oba přípravky lopatou, rozprostřete ji pomocí zednické lžíce a stahovací latí stáhněte do roviny. Nanášení zakládací malty mezi zakládací přípravky. Hrubá stavba svépomocí - krok za krokem 41

42 Založení stavby Pokud po stažení malty zjistíte, že v některém místě nebyl dostatek malty, přidejte maltu zednickou lžící a opět proveďte stažení pomocí stahovací latě. V dalším kroku přeneste pouze první ze zakládacích přípravků o kus dál a to opět maximálně o vzdálenost své stahovací latě, vyrovnejte zakládací přípravek do absolutní roviny a celý postup nanášení a vyrovnání zakládací malty zopakujte. 42

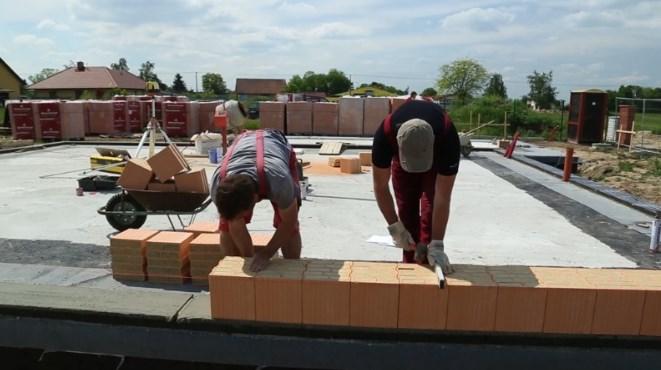

43 Založení stavby Položení první řady cihel Do lehce zavadlé vrstvy zakládací malty lze přímo pokládat první řadu (šár) zdiva. Ukládání cihel Porotherm 30 T Profi do lehce zavadlé zakládací malty. V případě mé první stavby mi bylo doporučeno, abych zakládací maltu nechal zatvrdnout do druhého dne, poté na ni nanesl hřebenem lepidlo a teprve pak začal pokládat první řadu zdiva, ale tento postup bych již vícekrát neudělal. Hrubá stavba svépomocí - krok za krokem 43

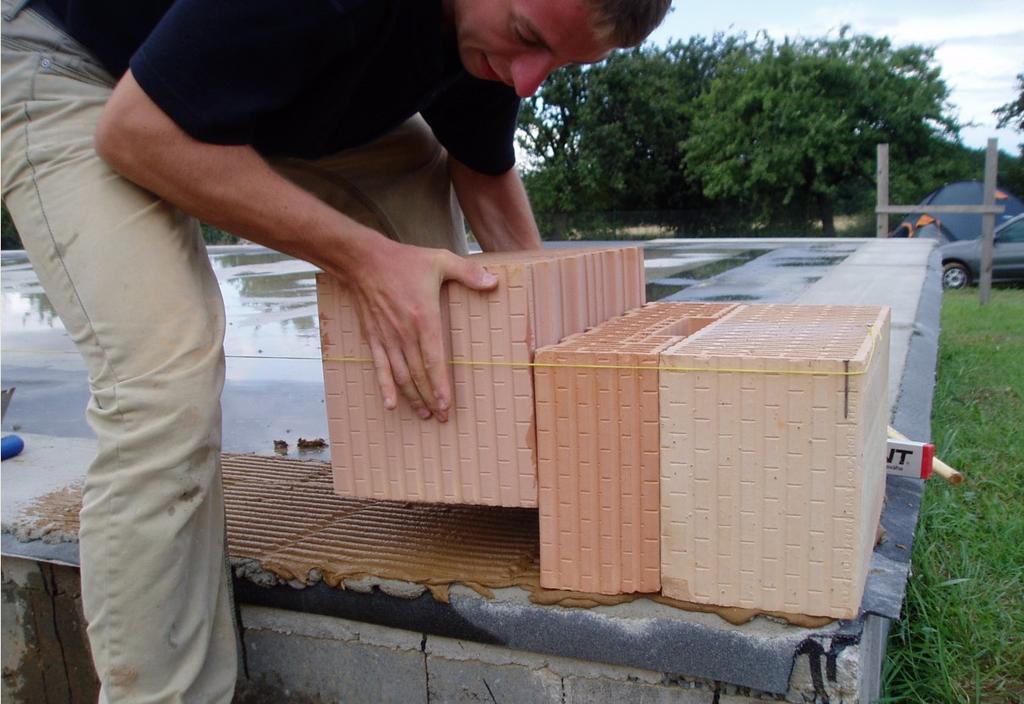

44 Založení stavby Pokládka prvního šáru zdiva do přesně urovnané a lehce zavadlé zakládací malty. Zakládací malta se mi do druhého dne na mnoha místech vyboulila a já jsem pak následující den místo zakládání chodil kolem desky s flexou a řezacím kotoučem a brousil jsem zakládací maltu do roviny. :-( 44

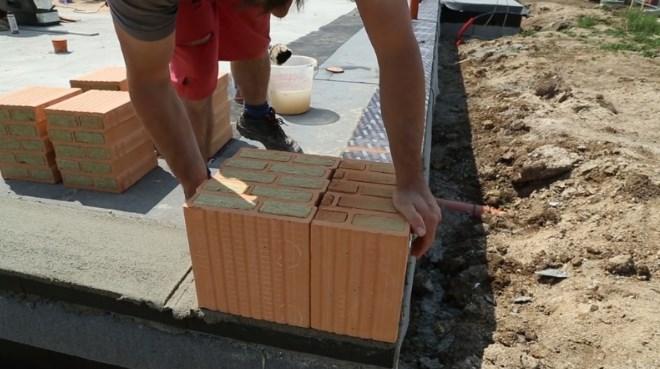

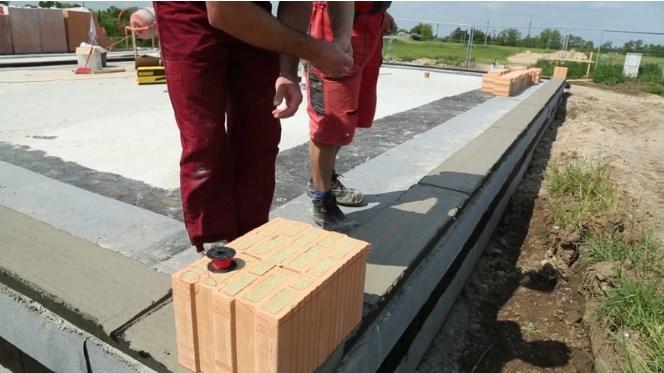

45 Založení stavby Jakmile budete mít tedy vrstvu zakládací malty lehce zavadlou, položte do rohů domu první cihlu. Pokládka prvního šáru zdiva do přesně urovnané a lehce zavadlé zakládací malty. Zakládání začínáme vždy v rozích a pro přesné určení rohu si opět pomůžeme provázky, které natáhneme na lavičky a pomocí olovnice určíme rohy zdiva domu. Přesnost založení rohů ověříme pásovým metrem. Roh obvodového zdiva je přenesen pomocí vodováhy nebo olovnice z provázků natažených na lavičkách. Hrubá stavba svépomocí - krok za krokem 45

46 Založení stavby Měřit je nutné nejen vzdálenosti rohů na stěnách, ale také úhlopříčky, díky kterým budeme mít jistotu, že rohy budou při zdění vycházet opravdu přesně. Mezi cihlami natáhneme zednickou šňůru, kterou na obvodu cihly odkloníme malým hřebíkem. Přesněji tak určíme, zda se nám šňůra o cihlu nikde neopírá a po případném dorovnání cihly můžeme pokračovat v dalším zdění první řady cihel. Natažená zednická šňůra je na obvodu zdiva odkloněna malým hřebíkem. Boku cihel se tak fyzicky nedotýká, ale ponechává prostor pro přibližně 1 mm širokou mezeru. Při nanášení zakládací malty mějte po ruce dostatek pomocníků a maximálně využijte přítomnost odborného technika na své stavbě. Pokládku první řady zdiva proveďte ihned po mírném zavadnutí zakládací malty. 46

47 Založení stavby Zdění provádíme vždy od rohů směrem do středu domu. Cílem tohoto postupu je, aby v případě dořezů nevznikly tyto dořezy v rozích domu, ale uprostřed stěn. Místa dořezů je nutné doplnit pěnou nebo tepelně izolační maltou tak, aby se zamezilo velkým tepelným mostům. Zdění provádějte směrem od kraje do středu stěny. Cílem je zajistit, aby případné dořezy vznikaly uprostřed stěny, nikoliv v rohu nebo v bezprostřední blízkosti otvorů pro okna či dveře. Dalšími místy prvního šáru zdiva, ve kterých budeme řezat, jsou vyústění kanalizačních potrubí, vody či prostupy pro elektřinu. V těchto místech je ideální cihly vyříznout předem a ušetřit si tak později komplikované sekání otvoru v hůře přístupném místě. Hrubá stavba svépomocí - krok za krokem 47

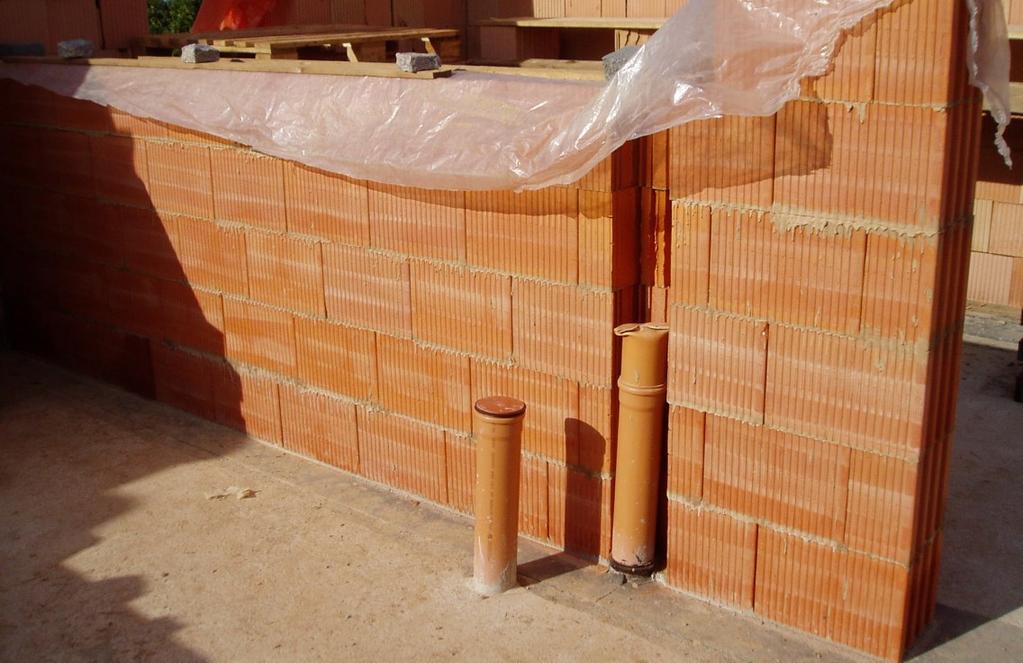

48 Založení stavby V cihlách, kterými povede kanalizační potrubí, je vyříznuta drážka ještě dříve, než je cihla usazena do budoucí stěny. Pro snadné řezání cihel doporučuji zakoupit na stavbu elektrickou pilu Aligátor. Sehnat ji můžete v bazaru po stavebníkovi před Vámi nebo novou, kterou po skončení stavby opět prodáte. Při stavbě svého prvního domu jsem cihly řezal velkou úhlovou bruskou - flexou a srovnání s aligátorem je neskutečné. Snadné řezání, minimum prachu, rychlost a přesnost řezu. Jednoznačně doporučuji každému, kdo bude realizovat cihlovou stavbu. 48

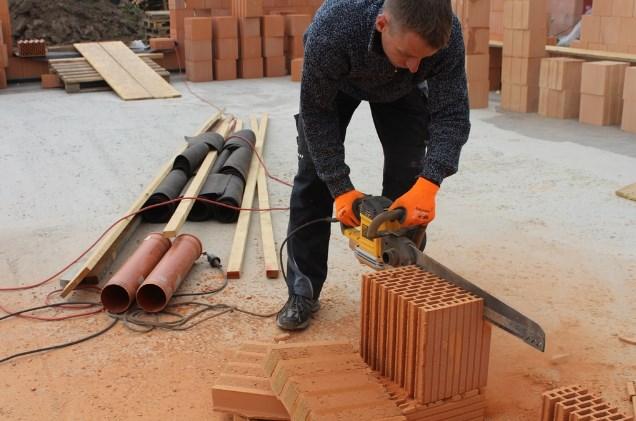

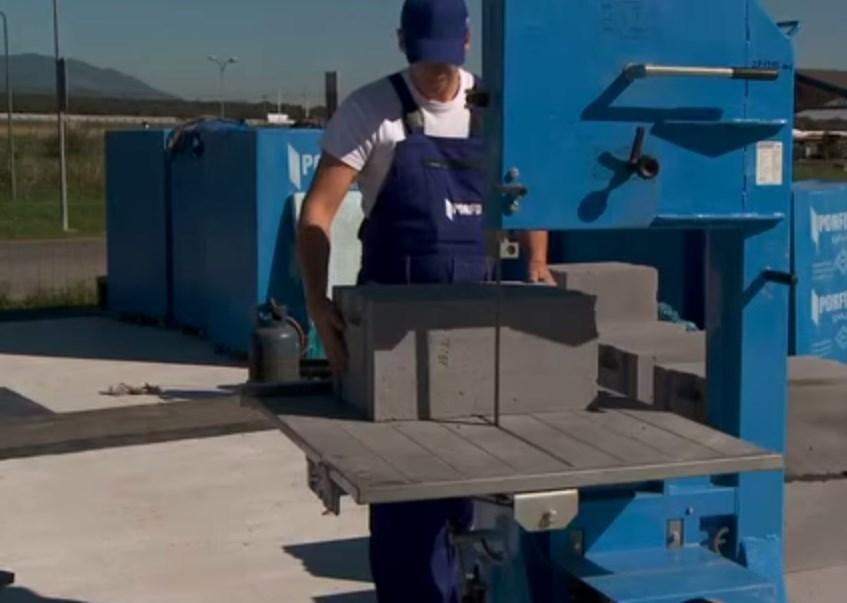

49 Založení stavby Řezání cihel elektrickou pilou Aligátor. Hrubá stavba svépomocí - krok za krokem 49

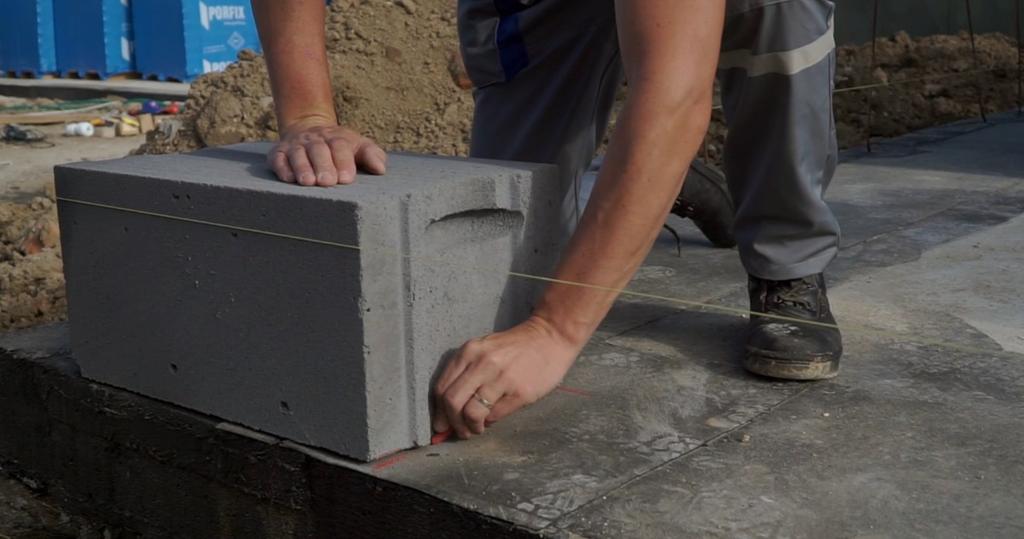

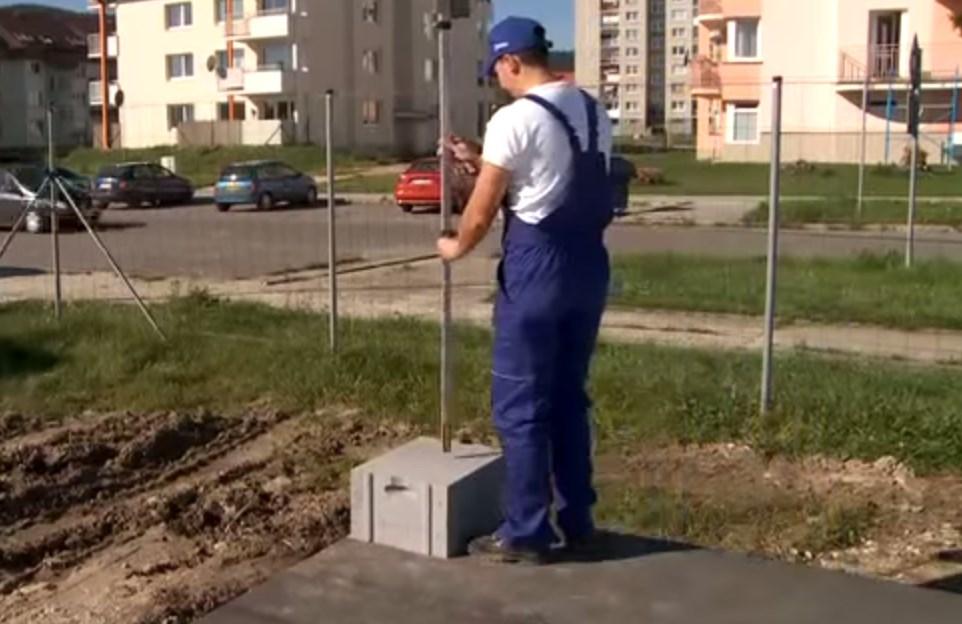

50 Založení stavby Založení obvodových stěn dům z pórobetonu Při zakládání zdiva z pórobetonu si nejprve položíme pórobetonové tvárnice do rohů domu přímo na nalepené pásy hydroizolace, tedy prozatím bez zakládací malty. Takto nasucho usadíme tvárnici také ve všech zlomových místech a přibližně po každých 3 metrech délky obvodové stěny. Využijeme nivelační přístroj, s jehož pomocí zjistíme výškové rozdíly v jednotlivých rozích domu. Měřící lať nivelačního přístroje pokládáme na pórobetonovou tvárnici a naměřenou hodnotu výšky zapíšeme křídou vedle na pás hydroizolace. Tvárnice se na pásy hydroizolace položí nejprve na sucho. Naměřené výškové hodnoty za píšeme křídou vedle tvárnice. 50

51 Založení stavby Poté pomocí pásového metru změříme vzdálenosti jednotlivých rohů v délce stran a také úhlopříčky, abychom zajistili správné úhly v rozích domu a předešli tomu, že náš dům bude stát takzvaně na koso. Pro přesné určení správné pozice tvárnice je nutné kromě délkových vzdáleností měřit také úhlopříčky, aby stavba nebyla založena takzvaně na koso. Jakmile budeme mít určenou přesnou polohu tvárnic, obkreslíme si jejich pozici pomocí křídy přímo na hydroizolační pás. Polohu přesně osazené tvárnice obkreslíme křídou na pás hydroizolace. Hrubá stavba svépomocí - krok za krokem 51

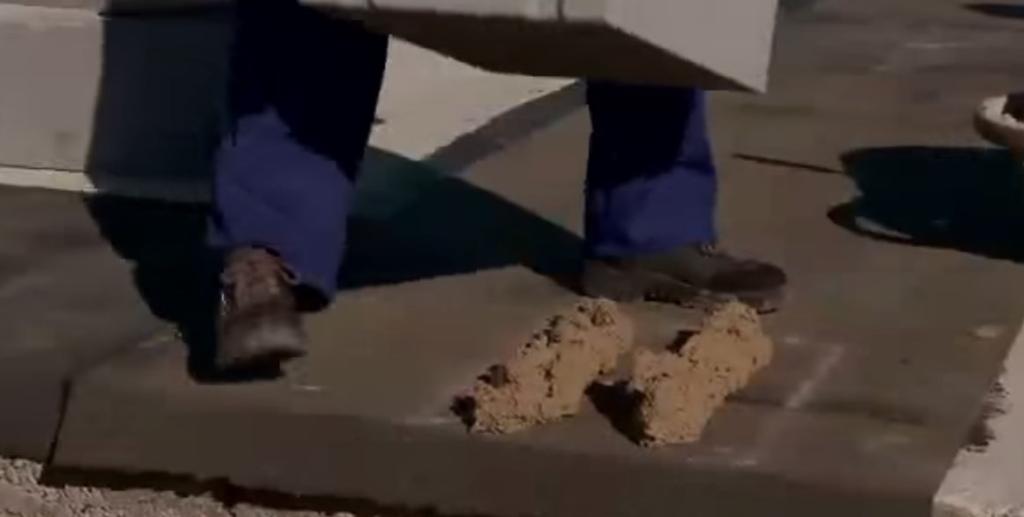

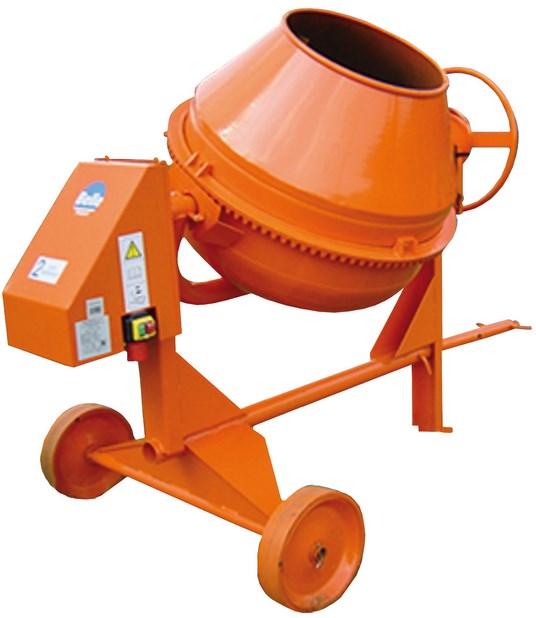

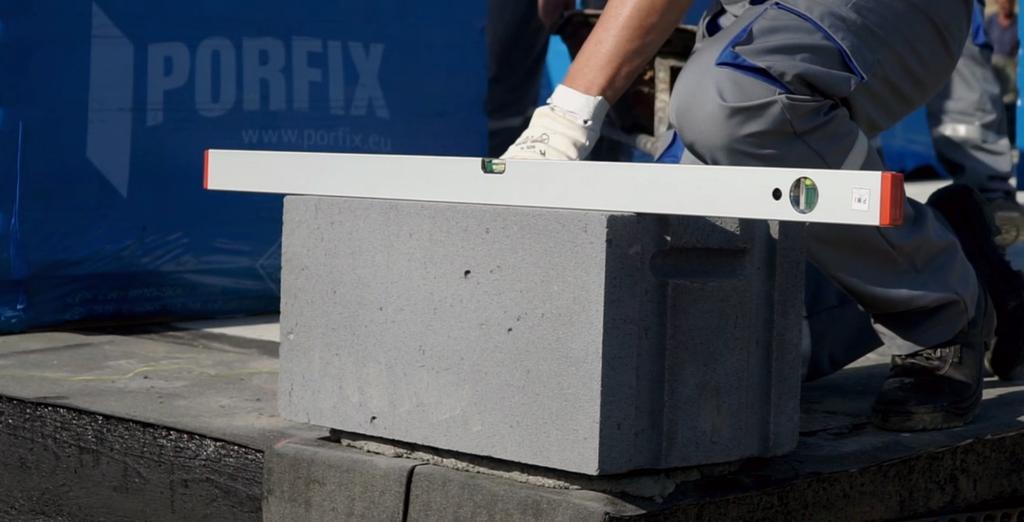

52 Založení stavby Zakládání rohů pórobetonového zdiva začneme stejně jako v případě pálených cihel v nejvyšším místě desky (v nejvyšším rohu). V míchačce si připravíme vápenocementovou maltu. Pórobetonovou tvárnici, jejíž polohu jsme si předem obkreslili na hydroizolační pás, na chvíli odstraníme a na její místo pomocí fanky nebo zednické lžíce naneseme dostatečné množství malty, která nám následně umožní poklepáváním gumovou paličkou tvárnici urovnat do vodováhy a opravit tak případné mírné nerovnosti základové desky. Maltu naneseme fankou ve dvou pruzích a pomocí gumové paličky a vodováhy urovnáme tvárnici do přesné polohy. Přebytečnou maltu vrátíme zednickou lžící zpět do kolečka. 52

53 Založení stavby Takto založíme všechny rohy domu a pomocí nivelačního přístroje je urovnáme do jednotné výšky. Poté použijeme opět pásový metr, s jehož pomocí zkontrolujeme vzdálenosti stran po obvodu domu a znovu zkontrolujeme i úhlopříčky. V případě potřeby pórobetonové tvárnice zkorigujeme tak, abychom měli založení rohů provedené přesně, jak v délkových rozměrech, tak také na výšku. S pomocí gumové paličky usadíme tvárnici přesně do rohu domu. Hrubá stavba svépomocí - krok za krokem 53

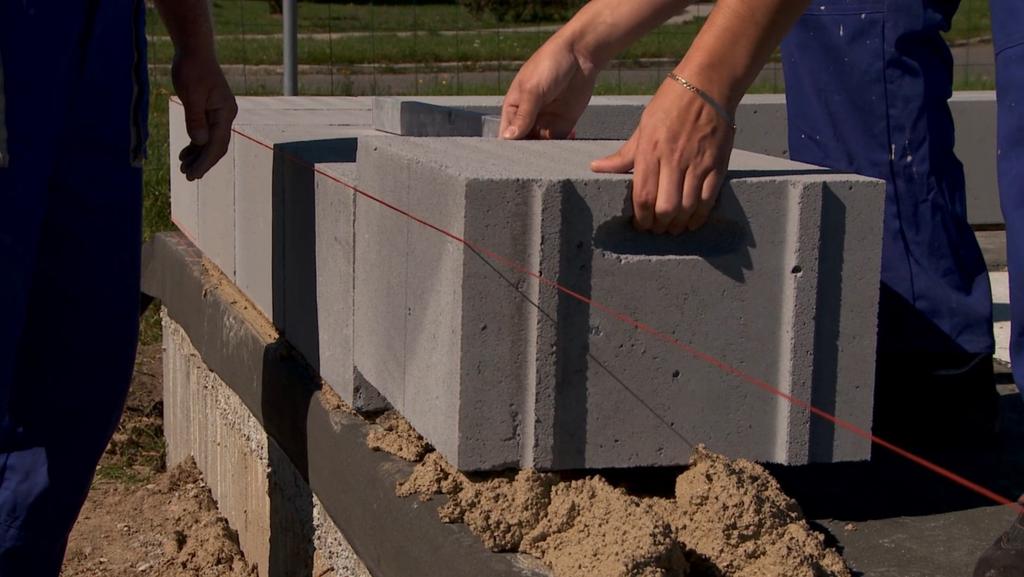

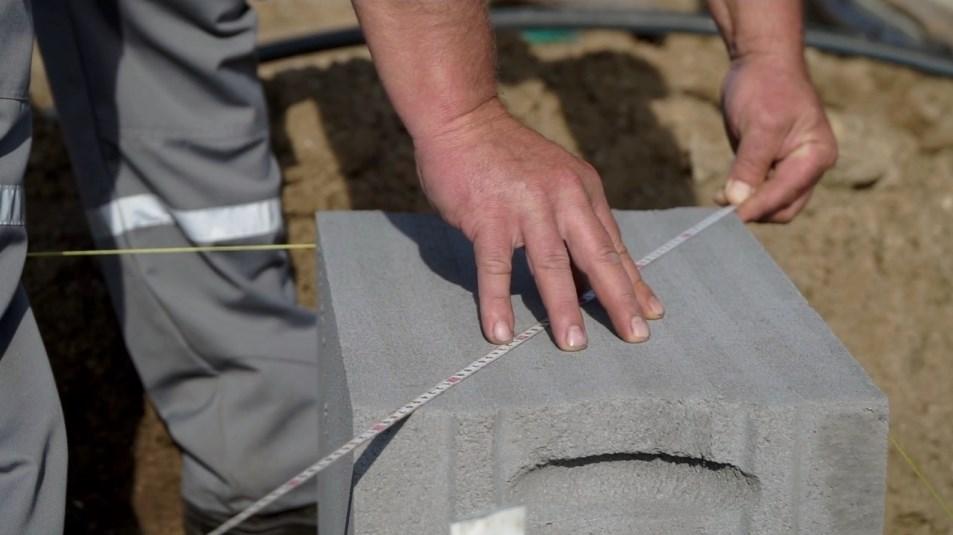

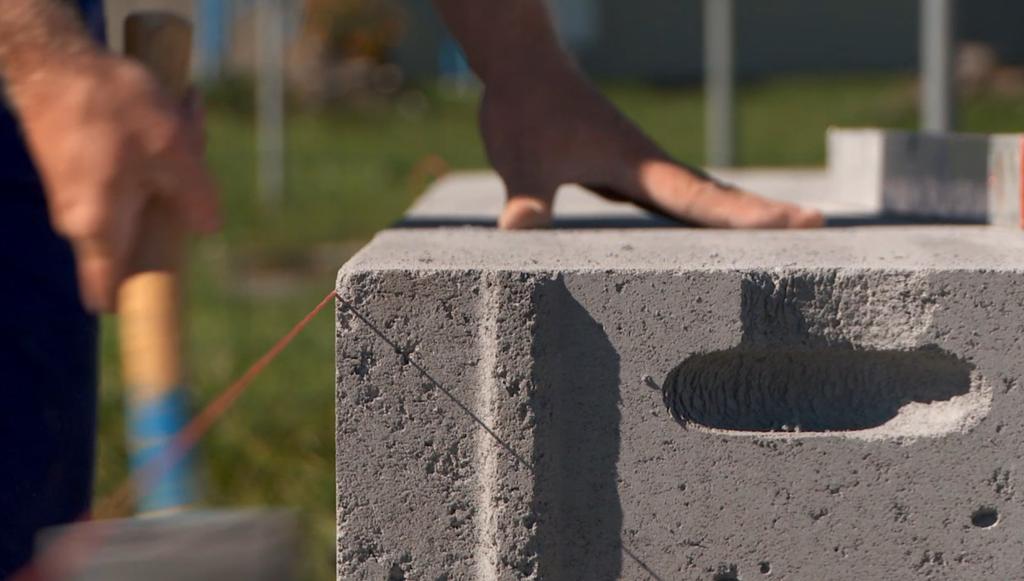

54 Založení stavby Následně přistoupíme k zakládání ostatních tvárnic po obvodu domu. Mezi rohovými tvárnicemi natáhneme zednickou šňůru. Pod každou tvárnici naneseme opět vápenocementovou maltu ve dvou řadách a tvárnici pomocí gumové paličky a vodováhy do malty urovnáme. Pokud pokládáte tvárnici v místě vyústění kanalizace, doporučuji již předem vyříznout v tvárnici místo pro pozdější připojení odpadního potrubí. Všechny tvárnice první řady zdiva usazujeme do dostatečného množství malty podle nataženého provázku. Od dodavatele materiálu je možné zapůjčit na svou stavbu pásovou pilu s jejíž pomocí bude řezání přesné a velmi rychlé. 54

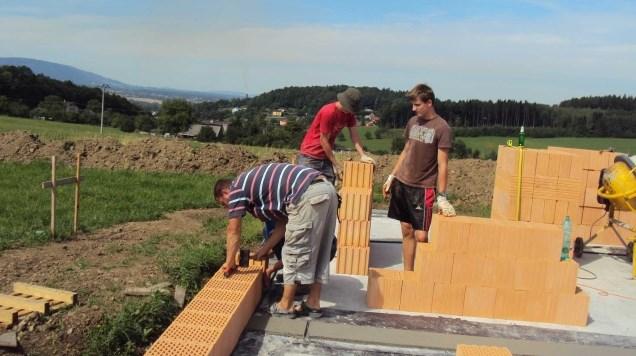

55 Založení stavby Založení vnitřních nosných zdí Při zakládání vnitřních nosných zdí můžete využít pomoc se založením, kterou někteří výrobci poskytují v ceně dodávky svého stavebního materiálu. Pokud vám výrobce pomůže se založením celé první řady obvodového zdiva domu a bude možnost využít služby technika na stavbě i nadále (třeba další dvě hodiny), doporučuji požádat technika, aby s pomocí zakládací soupravy a nivelačního přístroje, který bude k dispozici na místě, rovnou založil i vnitřní nosné zdi. Vyrovnaná vrstva zakládací malty je připravena také v prostoru vnitřních nosných zdí. Pro vás to bude značné ulehčení práce, protože se nebudete se zakládáním vnitřních nosných zdí muset v budoucnu zdržovat a překážet by vám tyto zdi v práci při zdění obvodových stěn neměly. Hrubá stavba svépomocí - krok za krokem 55

56 Založení stavby Pamatujte na to, že na tuto etapu musíte být předem připraveni a před příjezdem technika na stavbu je nutné mít napenetrované a odizolované nejen pásy na desce pod obvodovým zdivem, ale právě také prostor, na kterém mají v budoucnu stát vnitřní nosné zdi. Na napenetrovanou desku je dobré připravit pásy hydroizolace pro obvodové a také vnitřní nosné zdi. S pomocí technika pak můžete založit první řadu celého nosného zdiva. Já jsem na své stavbě technika pro založení vnitřních nosných zdí nepřemluvil. V létě, když jsem zakládání začínal, byla sezóna stavění v plném proudu a technik pospíchal, aby za jeden den stihl s pomocí zakládací soupravy a nivelačního přístroje položit vyrovnávací vrstvu malty kromě mého domu ještě minimálně na jednom dalším domě a nejspíš i proto jsme se na stavbě scházeli již v 5 ráno a začínali zakládat takto časně. 56

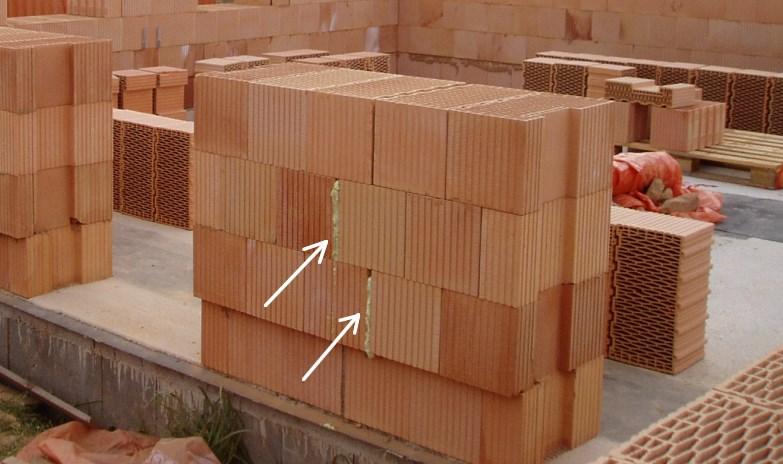

57 Založení stavby Když jsem neměl vnitřní nosné zdi založené společně s obvodovým zdivem, nemohl jsem provádět jejich zdění současně a v takovém případě je třeba pamatovat na to, aby bylo možné později obě stěny společně provázat (vytvořit vazbu, která zabrání pozdějšímu praskání omítek a štuku v rozích místností). Postupoval jsem tedy tak, že při zdění jsem si vždy v místě, kde se měla později do obvodových zdí napojovat vnitřní nosná zeď, umístil ob jednu řadu cihel nerezové pásky - kotvy, které koupíte ve stavebninách. S výrobcem zdiva jsem konzultoval použití sádrokartonářských přímých závěsů místo originálních nerezových kotev. Ten však tuto záměnu zásadně nedoporučuje. Nerezové pásky - kotvy budeme do obvodového zdiva vkládat od druhého šáru, vždy ob jednu řadu. Pro napojení vnitřních nosných zdí je vhodné nerezovou kotvu vkládat polovinou své délky přímo do cihel obvodového zdiva. Detailní postup je popsaný v části o zdění. Hrubá stavba svépomocí - krok za krokem 57

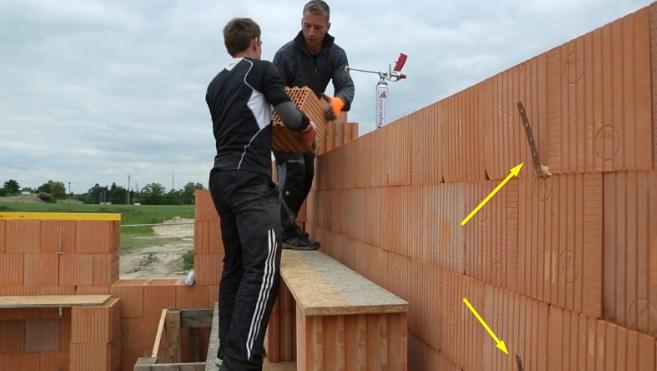

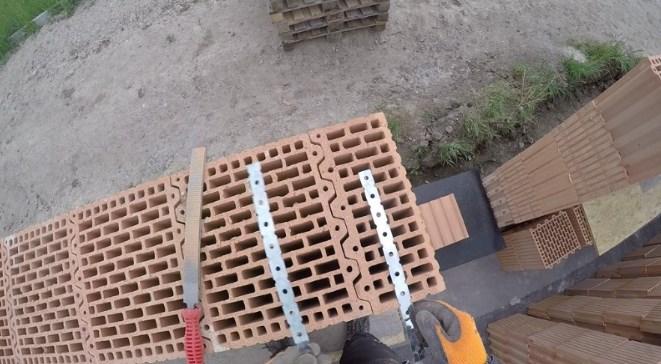

58 Založení stavby Cihlu jsem v místě uložení kotvy lehce zbrousil flexou nebo pilníkem, pásek namočil do lepidla případně podlepil pěnou a položil na cihlu tak, aby jeho polovina byla zazděna v obvodové zdi a druhá polovina později navázala na vnitřní nosnou zeď a druhou vrstvou cihel jsem pásky v obvodové zdi přezdil. Pro napojení vnitřních nosných zdí, které byly z cihel širokých 24 cm, jsem používal vždy dvě nerezové kotvy umístěné ob jednu řadu zdiva. Aby na stavbě nedošlo ke zranění, doporučuji pásky po zazdění ohnout směrem dolů nebo nahoru a později je při napojování vnitřní zdi opět narovnat. Předejdete tak nepříjemným situacím, ke kterým by mohlo dojít nechtěným zaváděním o nerezové kotvy. Připravené nerezové kotvy pro budoucí napojení vnitřních nosných zdí. 58

59 Založení stavby Shrnutí Zvažte, zda provést založení své stavby svépomocí nebo využít služby profesionálního technika S pomocí nivelačního přístroje naměřte a křídou zaznamenejte výšky základové desky Zakládání (nanášení zakládací malty) začněte v nejvyšším místě základové desky V prostoru vstupních dveří a francouzských oken nenanášejte zakládací maltu na hydroizolaci Na etapu založení stavby si zajistěte dostatek pomocníků První řadu cihlového zdiva ukládejte ideálně do mírně zavadlé zakládací malty V cihlách kolem prostupů kanalizace vyřízněte drážku ještě před usazením cihly do maltového lože Případné dořezy směřujte do středu zdi nikoliv v bezprostřední blízkosti rohů či otvorů Hrubá stavba svépomocí - krok za krokem 59

60 Zbývajících 200 stran najdete v kompletním vydání knihy Objednejte si ji na této stránce a přidejte se k spokojeným stavebníkům, kteří si knihu zakoupili před Vámi. Konkrétně se mi líbilo to, že jsem viděl konkrétní sepsaný příklad. Vždy jen slyším postřehy toho kamaráda a toho, ale není možné si vše zapamatovat. Martin Tesař V knize jsou informace, které někde stěží najdu... Ostatní knihy píší moc obecně. Zde je vše popsáno přesně a konkrétně. Určitě bych ji doporučila všem, co staví poprvé a svépomocí jako my. Martina Hronková Kniha je poučná a jsou zde rady v každé části stavby. Mě konkrétně poradila jak zdít z cihelných bloků, vyvarovat se zbytečným chybám a ušetřit síly i čas. Jirka 100% GARANCE SPOKOJENOSTI Cílem knihy je provést vás od A do Z celou hrubou stavbou tak, abyste se na konci poplácali po rameni a hrdě si řekli: Páni, dokázal jsem to, vypadá to skvěle... a ušetřil jsem pořádný balík! Pokud byste však do 30 dnů získali pocit, že vám moje kniha nepomůže dosáhnout vašeho cíle, nic se neděje. Napíšete mi a já vám bez otázek vrátím zaplacenou částku zpět. Zakoupením knihy podpoříte další rozvoj portálu Svépomocí.cz
