Ilustrační foto agregace traktoru Hattat A 100 a sněhového univ. pluhu UP 24 L a neseného samonakldacího sypače TS 600

Transkript

1 Traktory Hattat řady A s úpravami firmy MTM Tech, s.r.o. pro využití traktorů v komunální oblasti. V průběhu prvé poloviny 01/2015 připravila a provedla firma MTM Tech, s.r.o. prvou část plánovaného ověření použitelnosti traktoru řady Hattat A pro běžnou pracovní činnost v rámci standardních prací v komunální oblasti. Traktor Hattat A 100 byl dovybaven vpředu standardní upínací deskou DIN vel. 3/5 Byly vyvedeny 3páry hydraulických rychlospojek + 1 kus rychlospojky přepadu dopředu k upínací desce DIN a v prostoru desky byla rovněž umístěna standardní 7- mi polová zásuvka pro připojení el. systémů připojovaných nástaveb. Po provedení těchto úprav byl traktor testován s několika základními typy nástaveb. Další ověřování a testování proběhne v průběhu jarních měsíců Traktory řady Hattat A je možno bez problémů agregovat z produkce firmy MTM Tech, s.r.o. v zimním období např. s univerzálním pluhem UP 24 L a vzadu neseným samonakladacím sypačem řady TS / typ TS 600 event. TS 1000 / a TS D / typ TS 600D event. TS 1000D /. Dále je možno traktor využít s těžším univerzálním pluhem řady UP / UP 22 event. UP 24/ nebo se standardními pluhy řady se zajištěným nebo nezajištěným břitem SPTR TN, SPTR TN P,se segmentovými pluhy lehčí kategorie LLV 27 SL, LLV 29 SL apod. Ilustrační foto agregace traktoru Hattat A 100 a sněhového univ. pluhu UP 24 L a neseného samonakldacího sypače TS 600 1

2 Ilustrační foto agregace traktoru Hattat A 100 a samostatně neseného sněhového univ. pluhu UP 24 L. 2

3 Schéma lehkého univerzálního pluhu UP L s přestavitelnou geometrií křídel a zajištěným břitem. 3

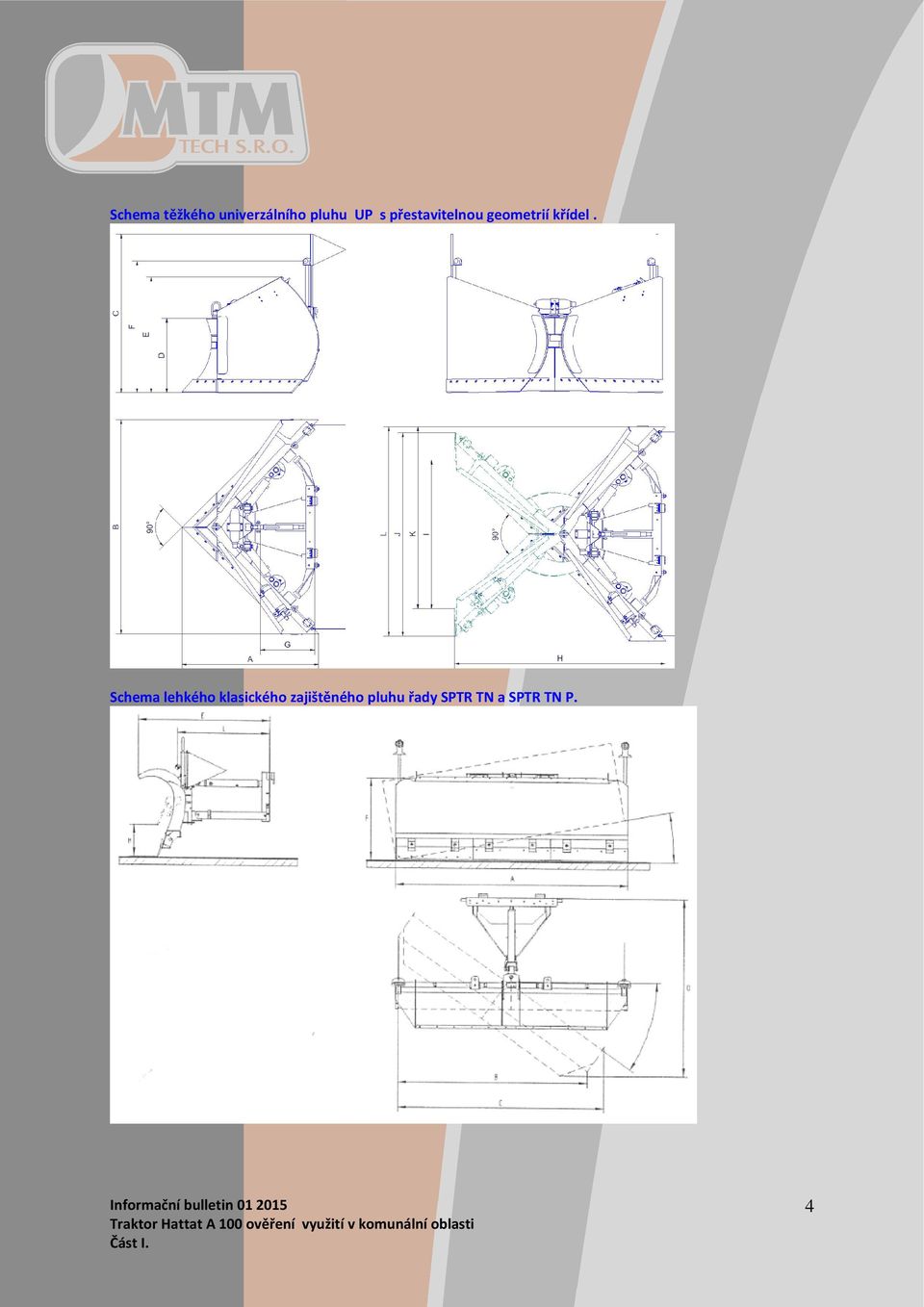

4 Schema těžkého univerzálního pluhu UP s přestavitelnou geometrií křídel. Schema lehkého klasického zajištěného pluhu řady SPTR TN a SPTR TN P. 4

5 Schema středního segmentového zajištěného pluhu řady LLV SL. Ilustrační foto příklad agregace traktoru Hattat A 100 a samostatně neseného samonakladacího válcového sypače TS

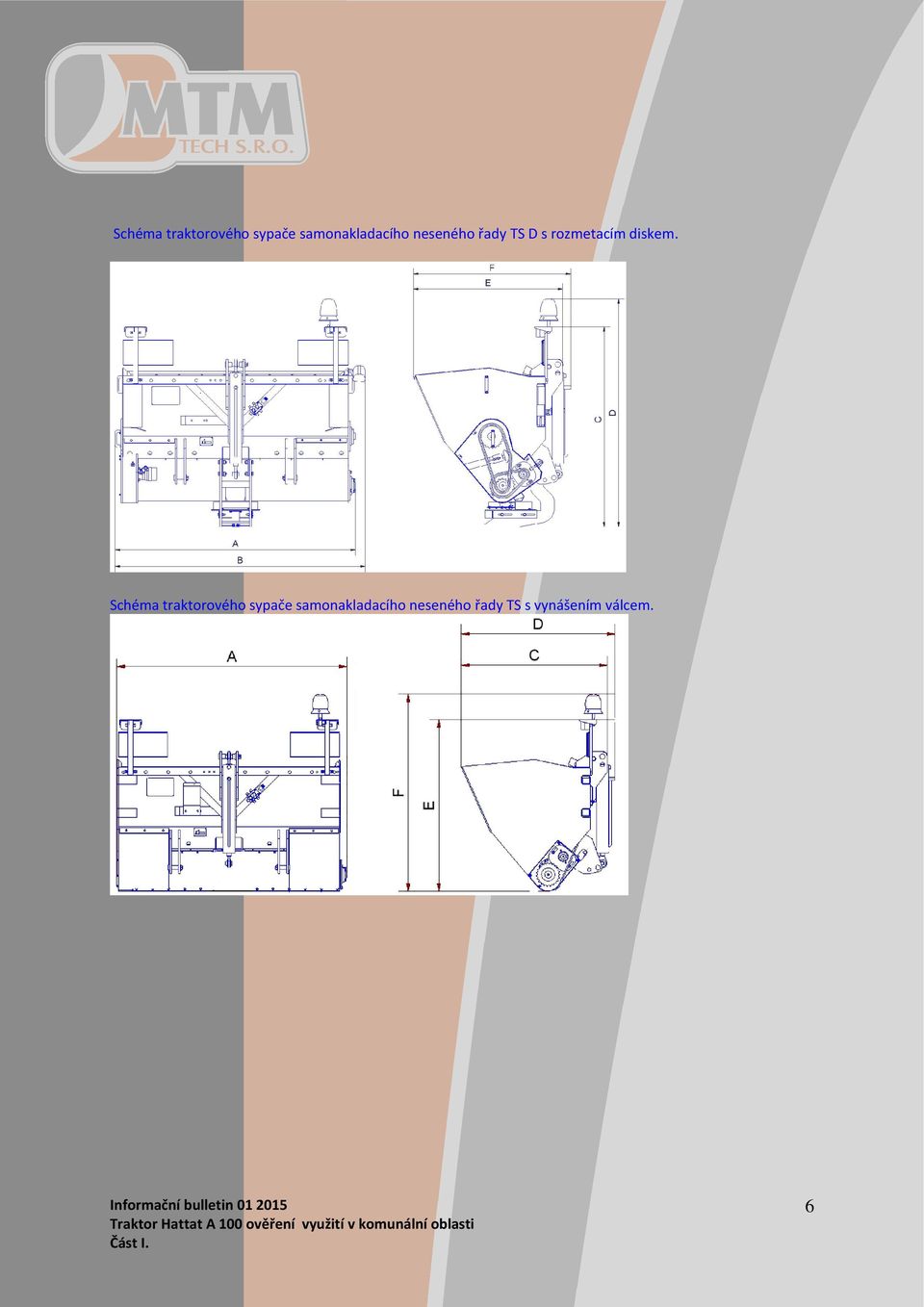

6 Schéma traktorového sypače samonakladacího neseného řady TS D s rozmetacím diskem. Schéma traktorového sypače samonakladacího neseného řady TS s vynášením válcem. 6

7 Ilustrační foto agregace traktoru Hattat A 100 vpředu neseného mycího zařízení WM13 na směrové sloupky, svodidla a dopravní značení. Vzadu v zadním TBZ traktoru může být nesena nádrž na vodu o objemu až 1000 l. 7

8 Dále například pro řešení oprav silnic II. a III. třídy, pro asfaltování vedlejších komunikací, komunikací po opravách apod. je traktor Hattat možno použít s urovnávačem asfaltových směsí. Traktor tak může jednoduše a efektivně přispět při opravách komunikací. Ilustrační foto agregace traktoru Hattat A 100 a vzadu neseného urovnávače asfaltových směsí TUAS 25. 8

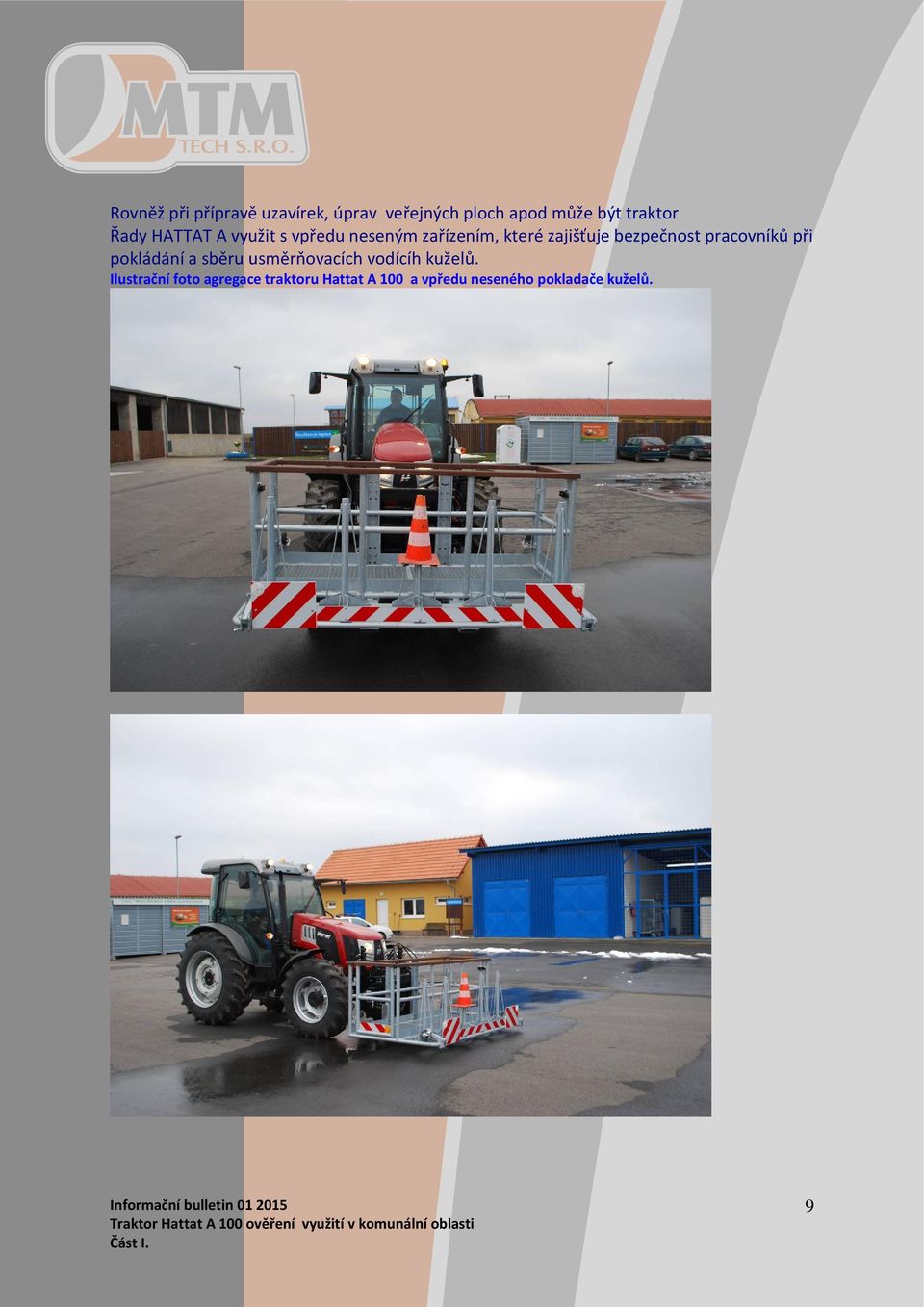

9 Rovněž při přípravě uzavírek, úprav veřejných ploch apod může být traktor Řady HATTAT A využit s vpředu neseným zařízením, které zajišťuje bezpečnost pracovníků při pokládání a sběru usměrňovacích vodícíh kuželů. Ilustrační foto agregace traktoru Hattat A 100 a vpředu neseného pokladače kuželů. 9

10 Pokud chceme udržovat krajnice silnic II. A III. tříd, krajnice polních a lesních cest, okraje cyklostezek apod. významně může být využito traktoru řady HATTA A v kombinaci s vzadu neseným zařízením na sekání krajnic a příkopů a na frézování a udržování krajnic pomocí v zadním TBZ traktoru neseném zařízení Taurus s výměnnou mulčovací a frézovací hlavou. Jednoduchá, účinná a efektivní technologie, která v dlouhodobém horizontu přinese obrovské úspory na případné opravy komunikací, jejich odvodnění apod. Ilustrační foto agregace traktoru Hattat A 100 a v zadním TBZ neseného zařízení TAURUS S frézou na čištění krajnic. 10

11 Práce zařízení TAURUS s montovanou s montovanou frézou na čištění krajnic Práce zařízení TAURUS s montovanou mulčovací hlavou Pro zajištění jarního úklidu vozovek, veřejných cest a prostranství můžeme traktory řady HATTAT A agregovat vpředu nesenými event. vzadu nesenými válcovými kartáči, které si poradí bez problémů jak s vrstvami nečistot po zimním posypu, deštích a přívalech, tak v zimním období s vrstvou čerstvě napadaného sněhu. Možnosti jsou skutečně nepřeberné a i tady traktor HATTAT A prokazuje, že je pro tuto práci doslova stvořen. Ilustrační foto agregace traktoru Hattat A 100 a vpředu neseného válcového kartáče ZS

12 Cílem práce techniků firmy MTM Tech, s.r.o.bylo ověřit traktor řady HATTAT A i s vpředu nesených žacím ramenem, event. s vpředu neseným mulčovačem nebo podsvodidlovou sekačkou a tím prokázat, že traktor Hattat řady A lze za určitých podmínek a po provedení potřebných úprav / domontáž předního vývodového hřídele, domontáž pomocného zpevňujícího rámu, domontáž hydraulického systému pro připojení nástaveb na přední upínací desku, demontáž robustní odolné upínací desky normy DIN atd. /provozovat i pro práce na zeleni v okolí cest, cyklostezek, veřejných prostranství, cyklostezek, lesních cest apod. Pro toto ověření bylo vybráno univerzální rameno řady FFA 400 s možností práce vpravo, vlevo od středové osy traktoru, s příčnám přejezdem o délce cca mm. Že je traktor schopný po úpravách nést tento typ zařízení bylo pak praktickou zkouškou prokázáno, ověřeno, včetně zaprotokolování zatížení obou náprav traktoru a pravé a levé strany traktoru při různých vyloženích.traktor tak získal dále na své využitelnosti. 12

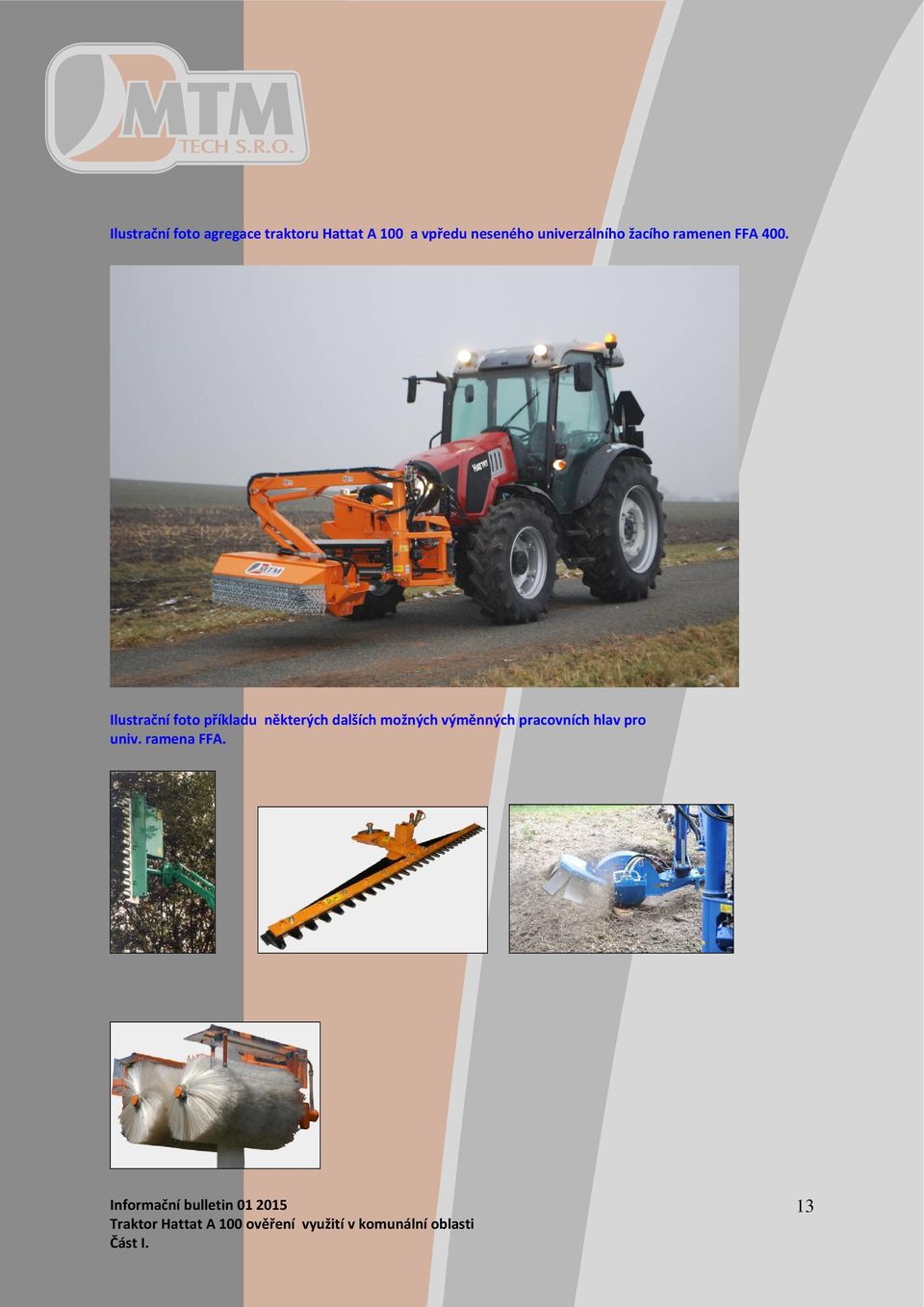

13 Ilustrační foto agregace traktoru Hattat A 100 a vpředu neseného univerzálního žacího ramenen FFA 400. Ilustrační foto příkladu některých dalších možných výměnných pracovních hlav pro univ. ramena FFA. 13

14 Konstrukční oddělení firmy MTM Tech, s.r.o. připravilo pro traktory řady Hattat A potřebné úpravy zajišťující uplatnění v komunální oblasti. - dostavba upínací desky DIN vel. 3/5 - dostavba spodního zpevňujícího rámu - dostavba spodního zpevňujícího rámu pro aplikaci univ. žacích ramen - dostavba zadního zpevňujícího rámu traktoru pro event. aplikace zadní ho univ. ramene - vyvedení potřebných párů hydraulických rychlospojek dopředu k TBZ traktoru nebo upínací desce DIN možno vyvést jeden až tři páry rychlospojek a umístit je na držácích vpředu na traktoru event. vpravo před kabinou traktoru - vyvedení 7 mi polové zásuvky dopředu na traktoru k desce DIN nebo přednímu TBZ traktoru - Montáž výstražných a pracovních osvětlení dle požadavků zákazníků a dle typu prováděných operací a prací s traktoem / paket zimního pracovního osvětlení, pakt výstražné aleje jedno a dvouřadé, paket výstražné rampy 3 až 5 zi světelné, paket výstražných šipek 8.mi až 13-ti světelných apod.montáž mezinápravy traktoru Veškeré úpravy byly ověřeny a odzkoušeny v nasazení s odpovídajícím typem výměnných nástaveb a odpovídajícím způsobem zatížení. Ověřování využitelnosti bude dále pokračovat praktickými zkouškami agregace celé řady dalších nástaveb z vlastní produkce firmy MTM Tech, s.r.o.. Ilustrační fota agregace traktoru Hattat A 100 a vpředu montované upínací desky DIN vel. 3/5, 3 párů hydraulických rychlospojek, 1 kusu rychlospojky přepadu do nádrže, el. Zásuvky 12V, 7 polů.neseného univerzálního žacího ramenen FFA

15 V případě,že je traktor Hattta A vybaven dále dvoukruhovým vzduchovým brzdovým systém je možno s traktorem aplikovat a provozovat vysokovýkonný vakuový zametač ZT 25 Z výrobního programu MTM Tech, s.r.o., navíc s možností doplnění předním kartáčem s příčným přejezdem řady AKP 800, rovněž výroby MTM Tech, s.r.o. Praktickým provozem bude tato kompletace ověřena v provozu u zákazníků v jarních měsících roku Připojením této nástavby získává Hattat řady A pozici skutečné celoročního multifunkčního využití jako plnohodnotný komunální nosič. 15

16 Ilustrační fota vlečeného vakuového traktorového zametače ZT 25 překvapivě vysoký výkon, efektivita nasazení, vysoká kvalita prováděné práce taki lze tuto nástavbu stručně charakterizovat 16
