1 KATALOG ZIMNÍCH PNEUMATIK

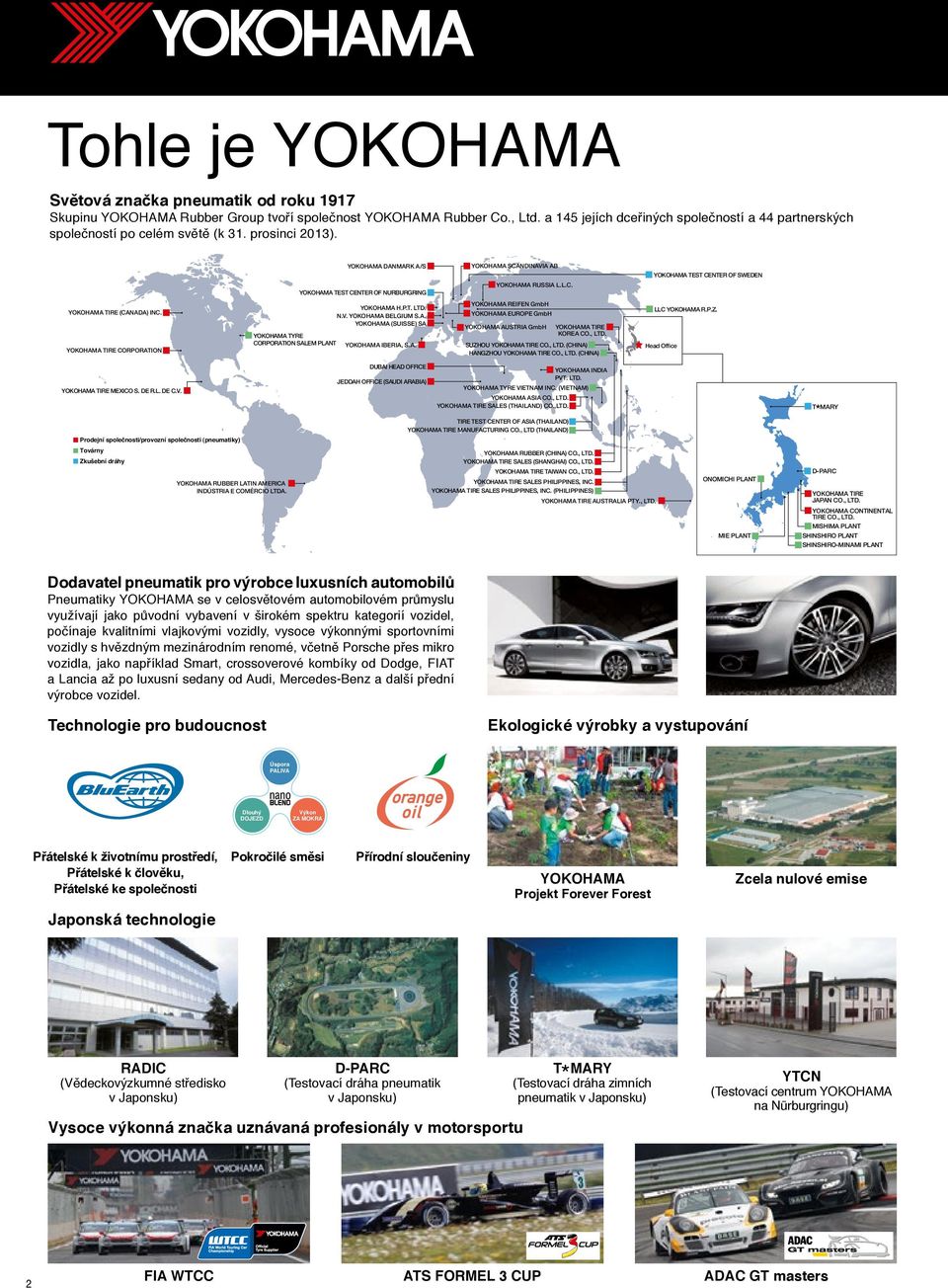

2 Tohle je YOKOHAMA Světová značka pneumatik od roku 1917 Skupinu YOKOHAMA Rubber Group tvoří společnost YOKOHAMA Rubber Co., Ltd. a 145 jejích dceřiných společností a 44 partnerských společností po celém světě (k 31. prosinci 2013). YOKOHAMA DANMARK A/S YOKOHAMA SCANDINAVIA AB YOKOHAMA TEST CENTER OF SWEDEN YOKOHAMA TEST CENTER OF NURBURGRING YOKOHAMA RUSSIA L.L.C. YOKOHAMA TIRE (CANADA) INC. YOKOHAMA TIRE CORPORATION YOKOHAMA H.P.T. LTD. N.V. YOKOHAMA BELGIUM S.A. YOKOHAMA (SUISSE) SA YOKOHAMA TYRE CORPORATION SALEM PLANT YOKOHAMA IBERIA, S.A. YOKOHAMA REIFEN GmbH YOKOHAMA EUROPE GmbH YOKOHAMA AUSTRIA GmbH YOKOHAMA TIRE KOREA CO., LTD. SUZHOU YOKOHAMA TIRE CO., LTD. (CHINA) HANGZHOU YOKOHAMA TIRE CO., LTD. (CHINA) LLC YOKOHAMA R.P.Z. Head Office YOKOHAMA TIRE MEXICO S. DE R.L. DE C.V. DUBAI HEAD OFFICE JEDDAH OFFICE (SAUDI ARABIA) YOKOHAMA INDIA PVT. LTD. YOKOHAMA TYRE VIETNAM INC. (VIETNAM) YOKOHAMA ASIA CO., LTD. YOKOHAMA TIRE SALES (THAILAND) CO.,LTD. T * MARY Prodejní společnosti/provozní společnosti (pneumatiky) TIRE TEST CENTER OF ASIA (THAILAND) YOKOHAMA TIRE MANUFACTURING CO., LTD (THAILAND) Továrny Zkušební dráhy YOKOHAMA RUBBER (CHINA) CO., LTD. YOKOHAMA TIRE SALES (SHANGHAI) CO., LTD. YOKOHAMA RUBBER LATIN AMERICA INDÚSTRIA E COMÉRCIO LTDA. YOKOHAMA TIRE TAIWAN CO., LTD. YOKOHAMA TIRE SALES PHILIPPINES, INC. YOKOHAMA TIRE SALES PHILIPPINES, INC. (PHILIPPINES) YOKOHAMA TIRE AUSTRALIA PTY., LTD. ONOMICHI PLANT D-PARC YOKOHAMA TIRE JAPAN CO., LTD. YOKOHAMA CONTINENTAL TIRE CO., LTD. MISHIMA PLANT MIE PLANT SHINSHIRO PLANT SHINSHIRO-MINAMI PLANT Dodavatel pneumatik pro výrobce luxusních automobilů Pneumatiky YOKOHAMA se v celosvětovém automobilovém průmyslu využívají jako původní vybavení v širokém spektru kategorií vozidel, počínaje kvalitními vlajkovými vozidly, vysoce výkonnými sportovními vozidly s hvězdným mezinárodním renomé, včetně Porsche přes mikro vozidla, jako například Smart, crossoverové kombíky od Dodge, FIAT a Lancia až po luxusní sedany od Audi, Mercedes-Benz a další přední výrobce vozidel. Technologie pro budoucnost Ekologické výrobky a vystupování Úspora PALIVA Dlouhý DOJEZD Výkon ZA MOKRA Přátelské k životnímu prostředí, Přátelské k člověku, Přátelské ke společnosti Pokročilé směsi Přírodní sloučeniny YOKOHAMA Projekt Forever Forest Zcela nulové emise Japonská technologie RADIC (Vědeckovýzkumné středisko v Japonsku) D-PARC (Testovací dráha pneumatik v Japonsku) Vysoce výkonná značka uznávaná profesionály v motorsportu T MARY (Testovací dráha zimních pneumatik v Japonsku) YTCN (Testovací centrum YOKOHAMA na Nürburgringu) 2 FIA WTCC ATS FORMEL 3 CUP ADAC GT masters

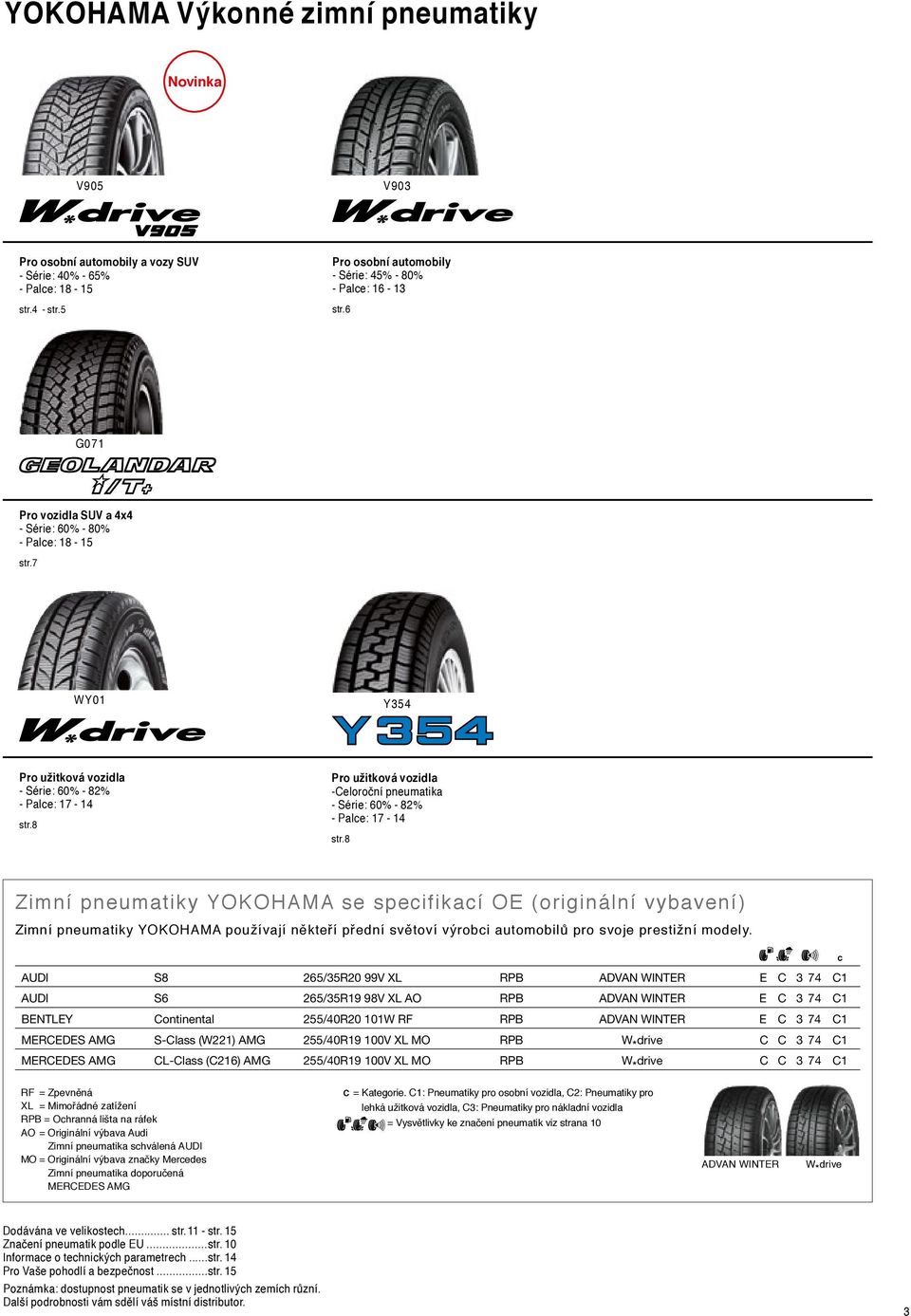

3 YOKOHAMA Výkonné zimní pneumatiky Novinka V905 V903 Pro osobní automobily a vozy SUV - Série: 40% - 65% - Palce: str.4 - str.5 Pro osobní automobily - Série: 45% - 80% - Palce: str.6 G071 Pro vozidla SUV a 4x4 - Série: 60% - 80% - Palce: str.7 WY01 Y354 Pro užitková vozidla - Série: 60% - 82% - Palce: str.8 Pro užitková vozidla -Celoroční pneumatika - Série: 60% - 82% - Palce: str.8 Zimní pneumatiky YOKOHAMA se specifikací OE (originální vybavení) Zimní pneumatiky YOKOHAMA používají někteří přední světoví výrobci automobilů pro svoje prestižní modely. AUDI S8 265/35R20 99V XL RPB ADVAN WINTER E C 3 74 C1 AUDI S6 265/35R19 98V XL AO RPB ADVAN WINTER E C 3 74 C1 BENTLEY Continental 255/40R20 101W RF RPB ADVAN WINTER E C 3 74 C1 MERCEDES AMG S-Class (W221) AMG 255/40R19 100V XL MO RPB W drive C C 3 74 C1 MERCEDES AMG CL-Class (C216) AMG 255/40R19 100V XL MO RPB W drive C C 3 74 C1 RF = Zpevněná XL = Mimořádné zatížení RPB = Ochranná lišta na ráfek AO = Originální výbava Audi Zimní pneumatika schválená AUDI MO = Originální výbava značky Mercedes Zimní pneumatika doporučená MERCEDES AMG C = Kategorie. C1: Pneumatiky pro osobní vozidla, C2: Pneumatiky pro lehká užitková vozidla, C3: Pneumatiky pro nákladní vozidla = Vysvětlivky ke značení pneumatik viz strana 10 ADVAN WINTER W drive Dodávána ve velikostech... str str. 15 Značení pneumatik podle EU... str. 10 Informace o technických parametrech... str. 14 Pro Vaše pohodlí a bezpečnost... str. 15 Poznámka: dostupnost pneumatik se v jednotlivých zemích různí. Další podrobnosti vám sdělí váš místní distributor. 3

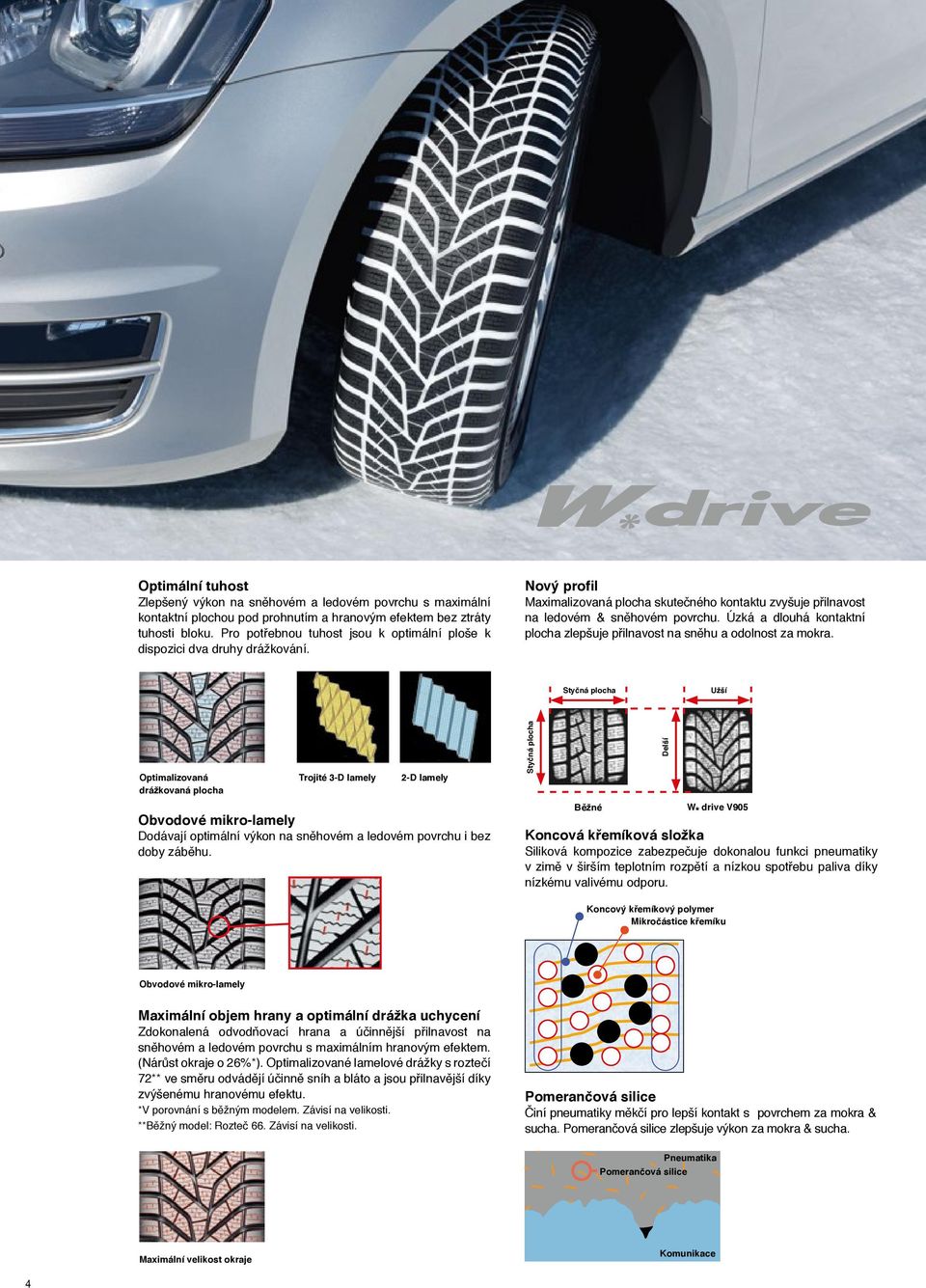

4 Optimální tuhost Zlepšený výkon na sněhovém a ledovém povrchu s maximální kontaktní plochou pod prohnutím a hranovým efektem bez ztráty tuhosti bloku. Pro potřebnou tuhost jsou k optimální ploše k dispozici dva druhy drážkování. Nový profil Maximalizovaná plocha skutečného kontaktu zvyšuje přilnavost na ledovém & sněhovém povrchu. Úzká a dlouhá kontaktní plocha zlepšuje přilnavost na sněhu a odolnost za mokra. Styčná plocha Užší Optimalizovaná drážkovaná plocha Trojité 3-D lamely 2-D lamely Obvodové mikro-lamely Dodávají optimální výkon na sněhovém a ledovém povrchu i bez doby záběhu. Styčná plocha Běžné Delší W drive V905 Koncová křemíková složka Siliková kompozice zabezpečuje dokonalou funkci pneumatiky v zimě v širším teplotním rozpětí a nízkou spotřebu paliva díky nízkému valivému odporu. Koncový křemíkový polymer Mikročástice křemíku Obvodové mikro-lamely Maximální objem hrany a optimální drážka uchycení Zdokonalená odvodňovací hrana a účinnější přilnavost na sněhovém a ledovém povrchu s maximálním hranovým efektem. (Nárůst okraje o 26%*). Optimalizované lamelové drážky s roztečí 72** ve směru odvádějí účinně sníh a bláto a jsou přilnavější díky zvýšenému hranovému efektu. *V porovnání s běžným modelem. Závisí na velikosti. **Běžný model: Rozteč 66. Závisí na velikosti. Pomerančová silice Činí pneumatiky měkčí pro lepší kontakt s povrchem za mokra & sucha. Pomerančová silice zlepšuje výkon za mokra & sucha. Pneumatika Pomerančová silice Maximální velikost okraje Komunikace 4

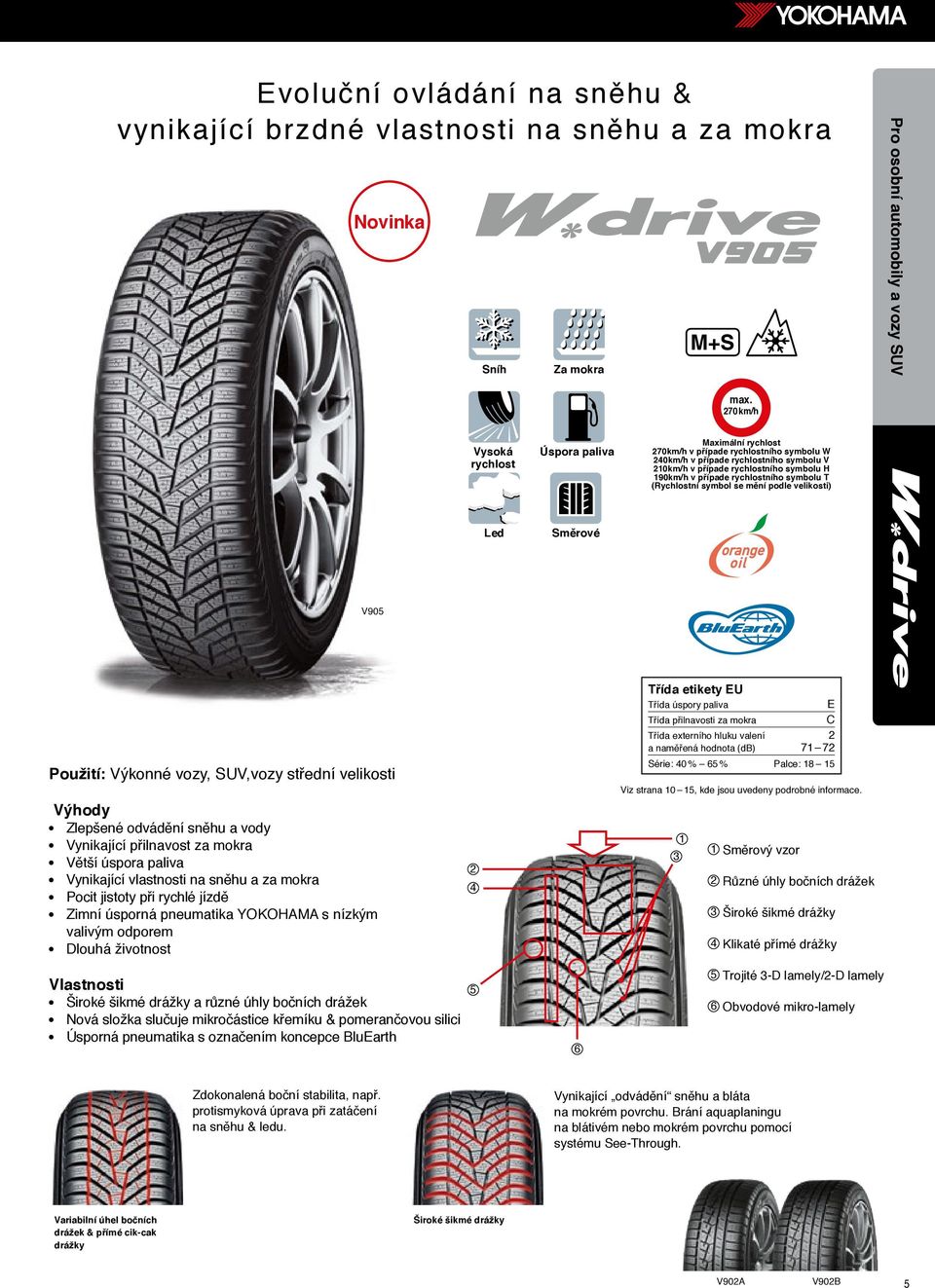

5 Evoluční ovládání na sněhu & vynikající brzdné vlastnosti na sněhu a za mokra Novinka Sníh Za mokra Pro osobní automobily a vozy SUV max. 270 km/h Vysoká rychlost Úspora paliva Maximální rychlost 270km/h v případe rychlostního symbolu W 240km/h v případe rychlostního symbolu V 210km/h v případe rychlostního symbolu H 190km/h v případe rychlostního symbolu T (Rychlostní symbol se mění podle velikosti) Led Směrové V905 Použití: Výkonné vozy, SUV,vozy střední velikosti Výhody Zlepšené odvádění sněhu a vody Vynikající přilnavost za mokra Větší úspora paliva Vynikající vlastnosti na sněhu a za mokra Pocit jistoty při rychlé jízdě Zimní úsporná pneumatika YOKOHAMA s nízkým valivým odporem Dlouhá životnost 2 4 Třída etikety EU Třída úspory paliva E Třída přilnavosti za mokra C Třída externího hluku valení 2 a naměřená hodnota (db) Série: 40 % 65 % Palce: Viz strana 10 15, kde jsou uvedeny podrobné informace Směrový vzor 2 Různé úhly bočních drážek 3 Široké šikmé drážky 4 Klikaté přímé drážky Vlastnosti Široké šikmé drážky a různé úhly bočních drážek Nová složka slučuje mikročástice křemíku & pomerančovou silici Úsporná pneumatika s označením koncepce BluEarth Trojité 3-D lamely/2-d lamely 6 Obvodové mikro-lamely Zdokonalená boční stabilita, např. protismyková úprava při zatáčení na sněhu & ledu. Vynikající odvádění sněhu a bláta na mokrém povrchu. Brání aquaplaningu na blátivém nebo mokrém povrchu pomocí systému See-Through. Variabilní úhel bočních drážek & přímé cik-cak drážky Široké šikmé drážky V902A V902B 5

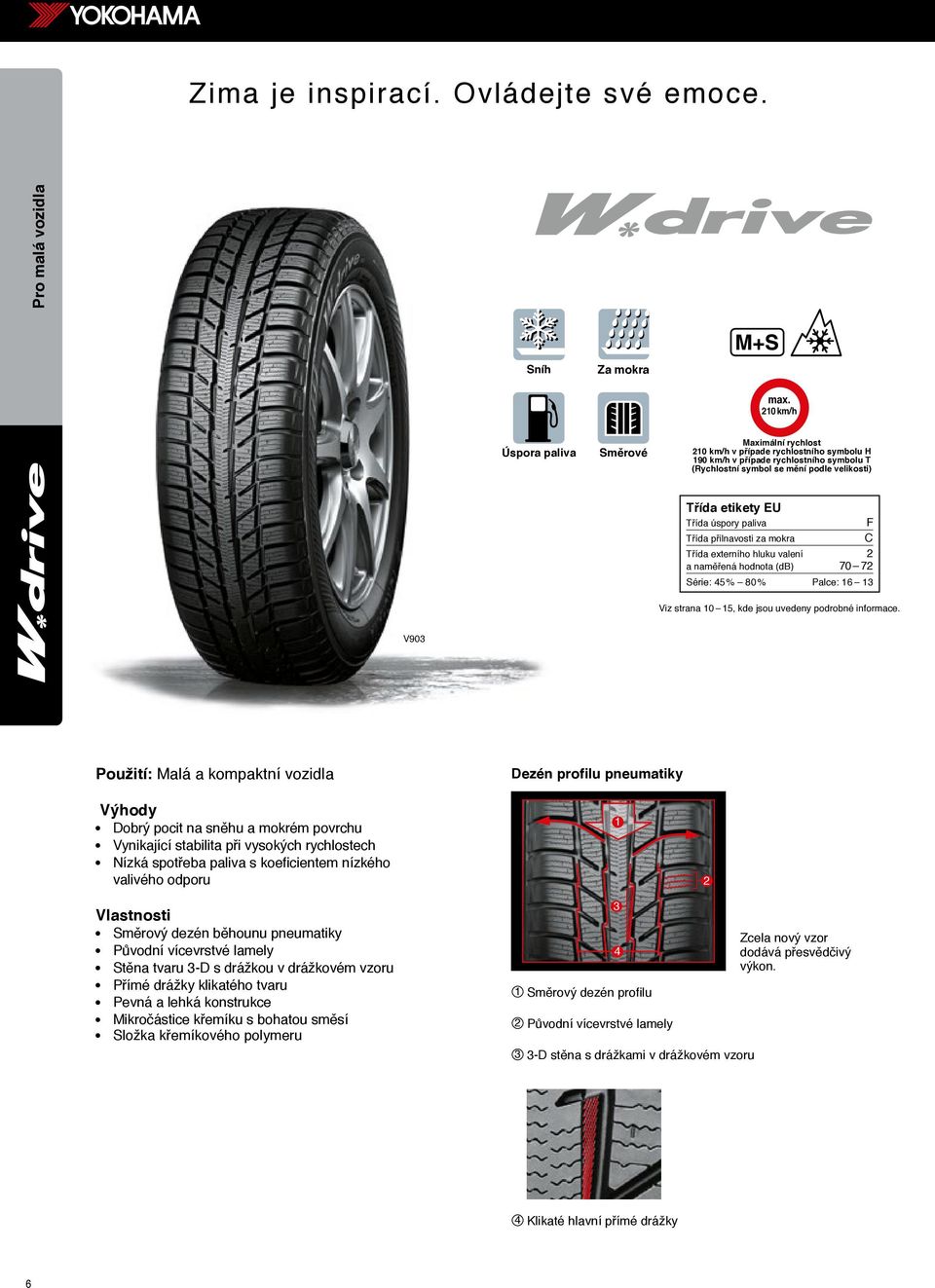

6 Zima je inspirací. Ovládejte své emoce. Pro malá vozidla Sníh Za mokra max. 210 km/h Úspora paliva Směrové Maximální rychlost 210 km/h v případe rychlostního symbolu H 190 km/h v případe rychlostního symbolu T (Rychlostní symbol se mění podle velikosti) Třída etikety EU Třída úspory paliva F Třída přilnavosti za mokra C Třída externího hluku valení 2 a naměřená hodnota (db) Série: 45 % 80 % Palce: Viz strana 10 15, kde jsou uvedeny podrobné informace. V903 Použití: Malá a kompaktní vozidla Výhody Dobrý pocit na sněhu a mokrém povrchu Vynikající stabilita při vysokých rychlostech Nízká spotřeba paliva s koeficientem nízkého valivého odporu Dezén profilu pneumatiky 1 2 Vlastnosti Směrový dezén běhounu pneumatiky Původní vícevrstvé lamely Stěna tvaru 3-D s drážkou v drážkovém vzoru Přímé drážky klikatého tvaru Pevná a lehká konstrukce Mikročástice křemíku s bohatou směsí Složka křemíkového polymeru 1 Směrový dezén profilu 2 Původní vícevrstvé lamely D stěna s drážkami v drážkovém vzoru Zcela nový vzor dodává přesvědčivý výkon. 4 Klikaté hlavní přímé drážky 6

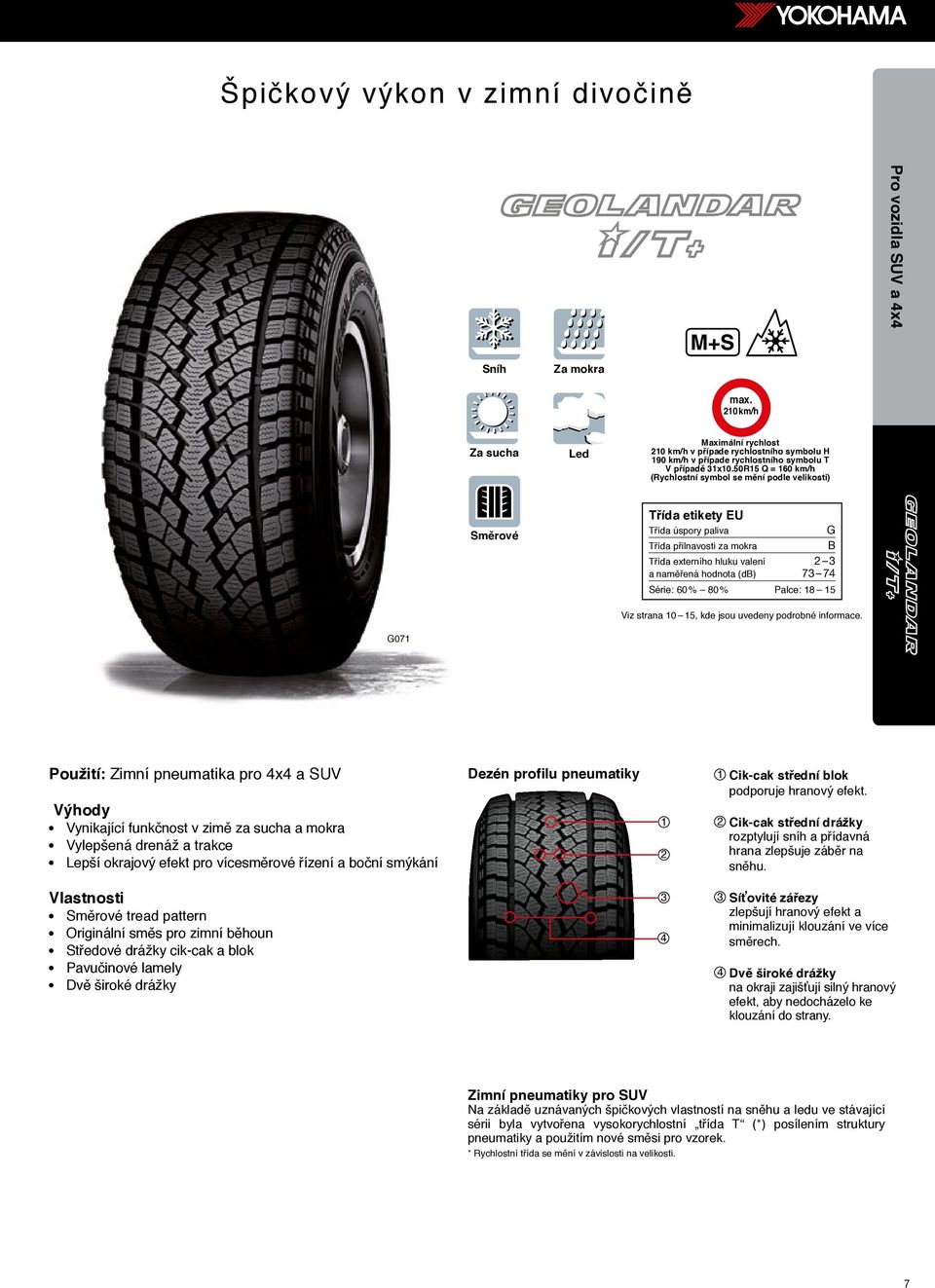

7 Špičkový výkon v zimní divočině Pro vozidla SUV a 4x4 Sníh Za mokra max. 210 km/h Za sucha Led Maximální rychlost 210 km/h v případe rychlostního symbolu H 190 km/h v případe rychlostního symbolu T V případě 31x10.50R15 Q = 160 km/h (Rychlostní symbol se mění podle velikosti) Směrové Třída etikety EU Třída úspory paliva G Třída přilnavosti za mokra B Třída externího hluku valení 2 3 a naměřená hodnota (db) Série: 60 % 80 % Palce: Viz strana 10 15, kde jsou uvedeny podrobné informace. G071 Použití: Zimní pneumatika pro 4x4 a SUV Výhody Vynikající funkčnost v zimě za sucha a mokra Vylepšená drenáž a trakce Lepší okrajový efekt pro vícesměrové řízení a boční smýkání Dezén profilu pneumatiky Cik-cak střední blok podporuje hranový efekt. 2 Cik-cak střední drážky rozptylují sníh a přídavná hrana zlepšuje záběr na sněhu. Vlastnosti Směrové tread pattern Originální směs pro zimní běhoun Středové drážky cik-cak a blok Pavučinové lamely Dvě široké drážky Síťovité zářezy zlepšují hranový efekt a minimalizují klouzání ve více směrech. 4 Dvě široké drážky na okraji zajišťují silný hranový efekt, aby nedocházelo ke klouzání do strany. Zimní pneumatiky pro SUV Na základě uznávaných špičkových vlastností na sněhu a ledu ve stávající sérii byla vytvořena vysokorychlostní třída T (*) posílením struktury pneumatiky a použitím nové směsi pro vzorek. * Rychlostní třída se mění v závislosti na velikosti. 7

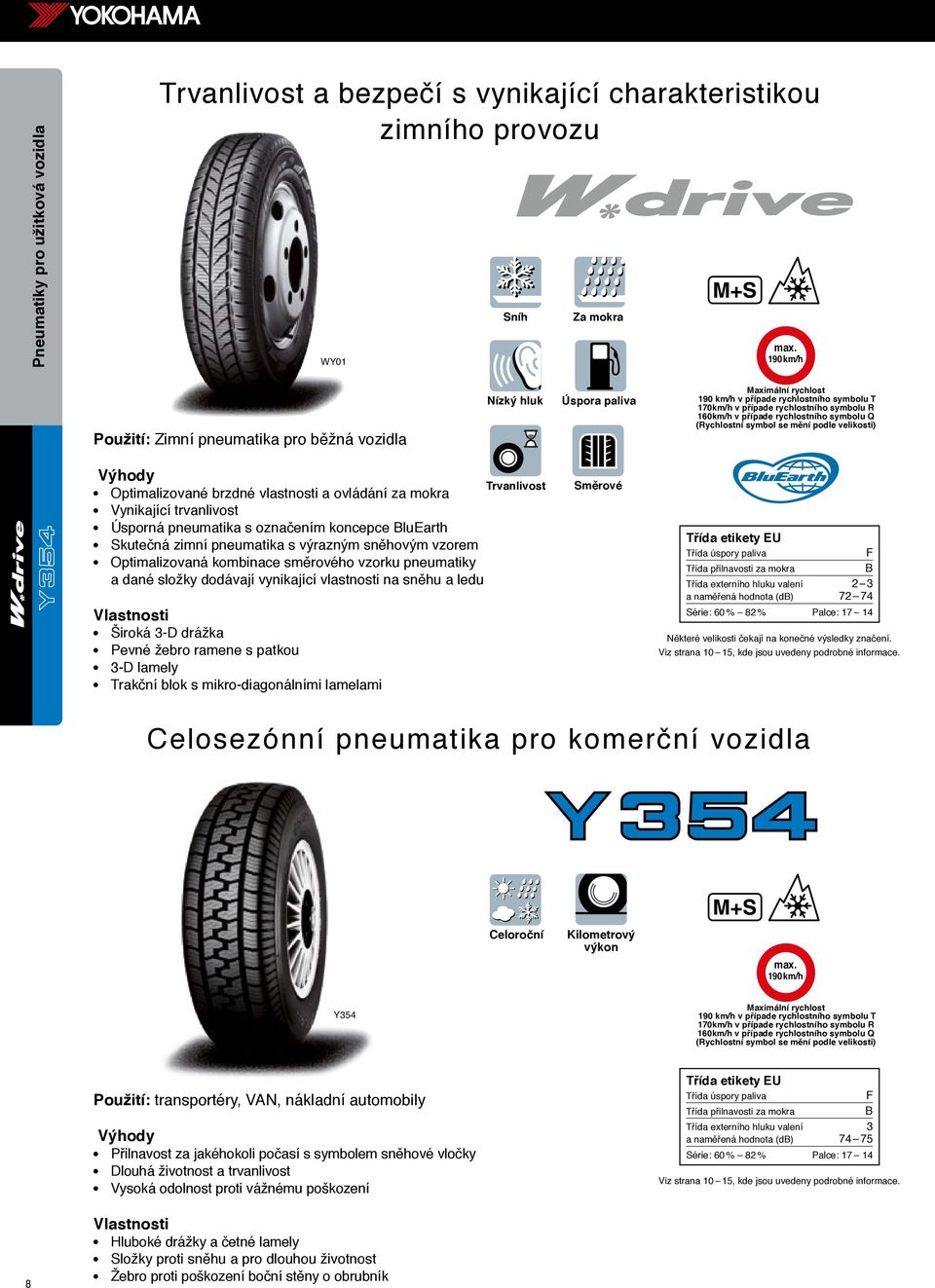

8 Pneumatiky pro užitková vozidla Trvanlivost a bezpečí s vynikající charakteristikou zimního provozu WY01 Sníh Za mokra max. 190 km/h Použití: Zimní pneumatika pro běžná vozidla Nízký hluk Úspora paliva Maximální rychlost 190 km/h v případe rychlostního symbolu T 170km/h v případe rychlostního symbolu R 160km/h v případe rychlostního symbolu Q (Rychlostní symbol se mění podle velikosti) Výhody Trvanlivost Optimalizované brzdné vlastnosti a ovládání za mokra Vynikající trvanlivost Úsporná pneumatika s označením koncepce BluEarth Skutečná zimní pneumatika s výrazným sněhovým vzorem Optimalizovaná kombinace směrového vzorku pneumatiky a dané složky dodávají vynikající vlastnosti na sněhu a ledu Vlastnosti Široká 3-D drážka Pevné žebro ramene s patkou 3-D lamely Trakční blok s mikro-diagonálními lamelami Směrové Třída etikety EU Třída úspory paliva F Třída přilnavosti za mokra B Třída externího hluku valení 2 3 a naměřená hodnota (db) Série: 60 % 82 % Palce: Některé velikosti čekají na konečné výsledky značení. Viz strana 10 15, kde jsou uvedeny podrobné informace. Celosezónní pneumatika pro komerční vozidla Celoroční Kilometrový výkon max. 190 km/h Y354 Maximální rychlost 190 km/h v případe rychlostního symbolu T 170km/h v případe rychlostního symbolu R 160km/h v případe rychlostního symbolu Q (Rychlostní symbol se mění podle velikosti) Použití: transportéry, VAN, nákladní automobily Výhody Přilnavost za jakéhokoli počasí s symbolem sněhové vločky Dlouhá životnost a trvanlivost Vysoká odolnost proti vážnému poškození Třída etikety EU Třída úspory paliva F Třída přilnavosti za mokra B Třída externího hluku valení 3 a naměřená hodnota (db) Série: 60 % 82 % Palce: Viz strana 10 15, kde jsou uvedeny podrobné informace. 8 Vlastnosti Hluboké drážky a četné lamely Složky proti sněhu a pro dlouhou životnost Žebro proti poškození boční stěny o obrubník

9 9

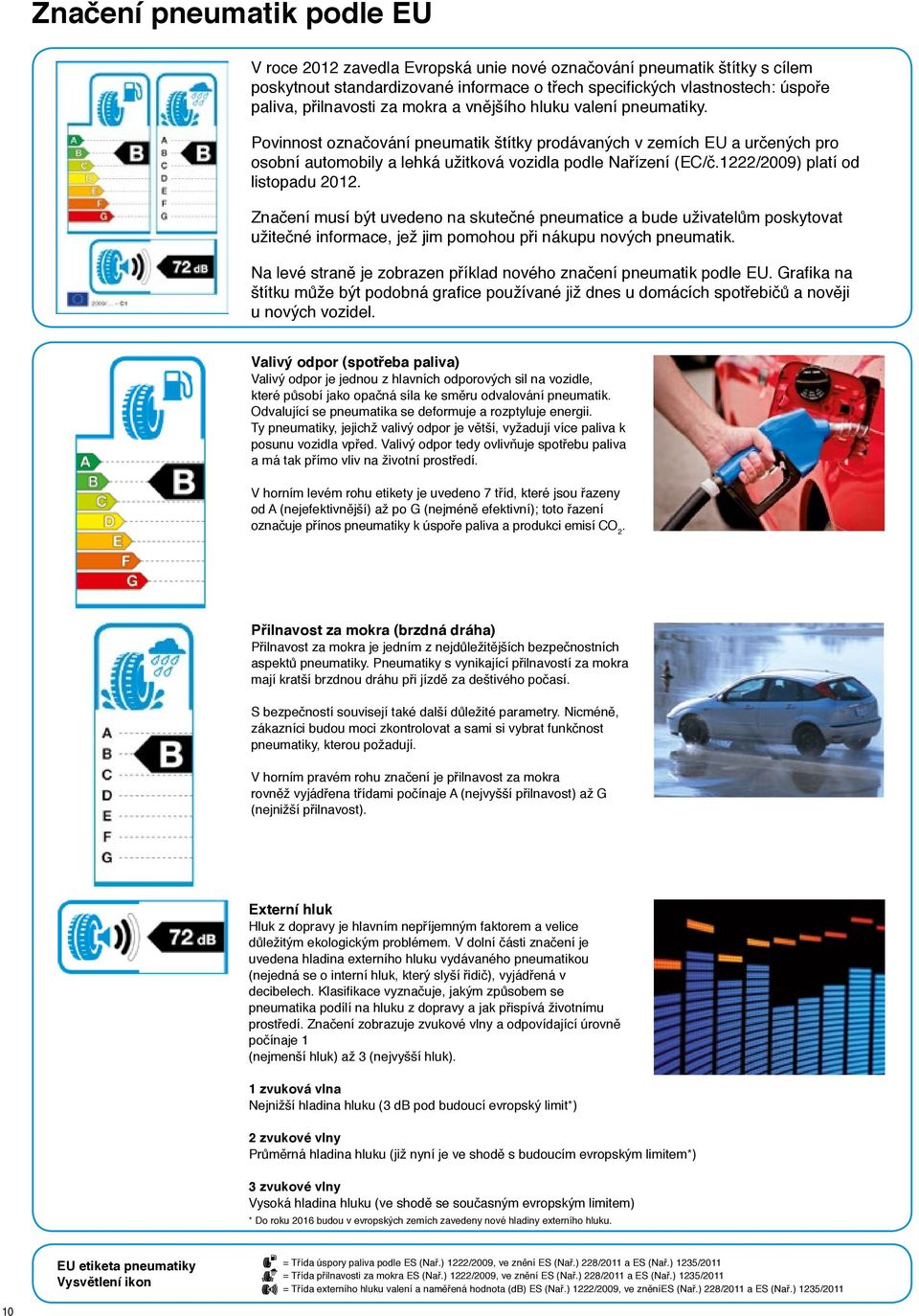

10 Značení pneumatik podle EU V roce 2012 zavedla Evropská unie nové označování pneumatik štítky s cílem poskytnout standardizované informace o třech specifických vlastnostech: úspoře paliva, přilnavosti za mokra a vnějšího hluku valení pneumatiky. Povinnost označování pneumatik štítky prodávaných v zemích EU a určených pro osobní automobily a lehká užitková vozidla podle Nařízení (EC/č.1222/2009) platí od listopadu Značení musí být uvedeno na skutečné pneumatice a bude uživatelům poskytovat užitečné informace, jež jim pomohou při nákupu nových pneumatik. Na levé straně je zobrazen příklad nového značení pneumatik podle EU. Grafika na štítku může být podobná grafice používané již dnes u domácích spotřebičů a nověji u nových vozidel. Valivý odpor (spotřeba paliva) Valivý odpor je jednou z hlavních odporových sil na vozidle, které působí jako opačná síla ke směru odvalování pneumatik. Odvalující se pneumatika se deformuje a rozptyluje energii. Ty pneumatiky, jejichž valivý odpor je větší, vyžadují více paliva k posunu vozidla vpřed. Valivý odpor tedy ovlivňuje spotřebu paliva a má tak přímo vliv na životní prostředí. V horním levém rohu etikety je uvedeno 7 tříd, které jsou řazeny od A (nejefektivnější) až po G (nejméně efektivní); toto řazení označuje přínos pneumatiky k úspoře paliva a produkci emisí CO 2. Přilnavost za mokra (brzdná dráha) Přilnavost za mokra je jedním z nejdůležitějších bezpečnostních aspektů pneumatiky. Pneumatiky s vynikající přilnavostí za mokra mají kratší brzdnou dráhu při jízdě za deštivého počasí. S bezpečností souvisejí také další důležité parametry. Nicméně, zákazníci budou moci zkontrolovat a sami si vybrat funkčnost pneumatiky, kterou požadují. V horním pravém rohu značení je přilnavost za mokra rovněž vyjádřena třídami počínaje A (nejvyšší přilnavost) až G (nejnižší přilnavost). Externí hluk Hluk z dopravy je hlavním nepříjemným faktorem a velice důležitým ekologickým problémem. V dolní části značení je uvedena hladina externího hluku vydávaného pneumatikou (nejedná se o interní hluk, který slyší řidič), vyjádřená v decibelech. Klasifikace vyznačuje, jakým způsobem se pneumatika podílí na hluku z dopravy a jak přispívá životnímu prostředí. Značení zobrazuje zvukové vlny a odpovídající úrovně počínaje 1 (nejmenší hluk) až 3 (nejvyšší hluk). 1 zvuková vlna Nejnižší hladina hluku (3 db pod budoucí evropský limit*) 2 zvukové vlny Průměrná hladina hluku (již nyní je ve shodě s budoucím evropským limitem*) 3 zvukové vlny Vysoká hladina hluku (ve shodě se současným evropským limitem) * Do roku 2016 budou v evropských zemích zavedeny nové hladiny externího hluku. EU etiketa pneumatiky Vysvětlení ikon = Třída úspory paliva podle ES (Nař.) 1222/2009, ve znění ES (Nař.) 228/2011 a ES (Nař.) 1235/2011 = Třída přilnavosti za mokra ES (Nař.) 1222/2009, ve znění ES (Nař.) 228/2011 a ES (Nař.) 1235/2011 = Třída externího hluku valení a naměřená hodnota (db) ES (Nař.) 1222/2009, ve zněníes (Nař.) 228/2011 a ES (Nař.) 1235/

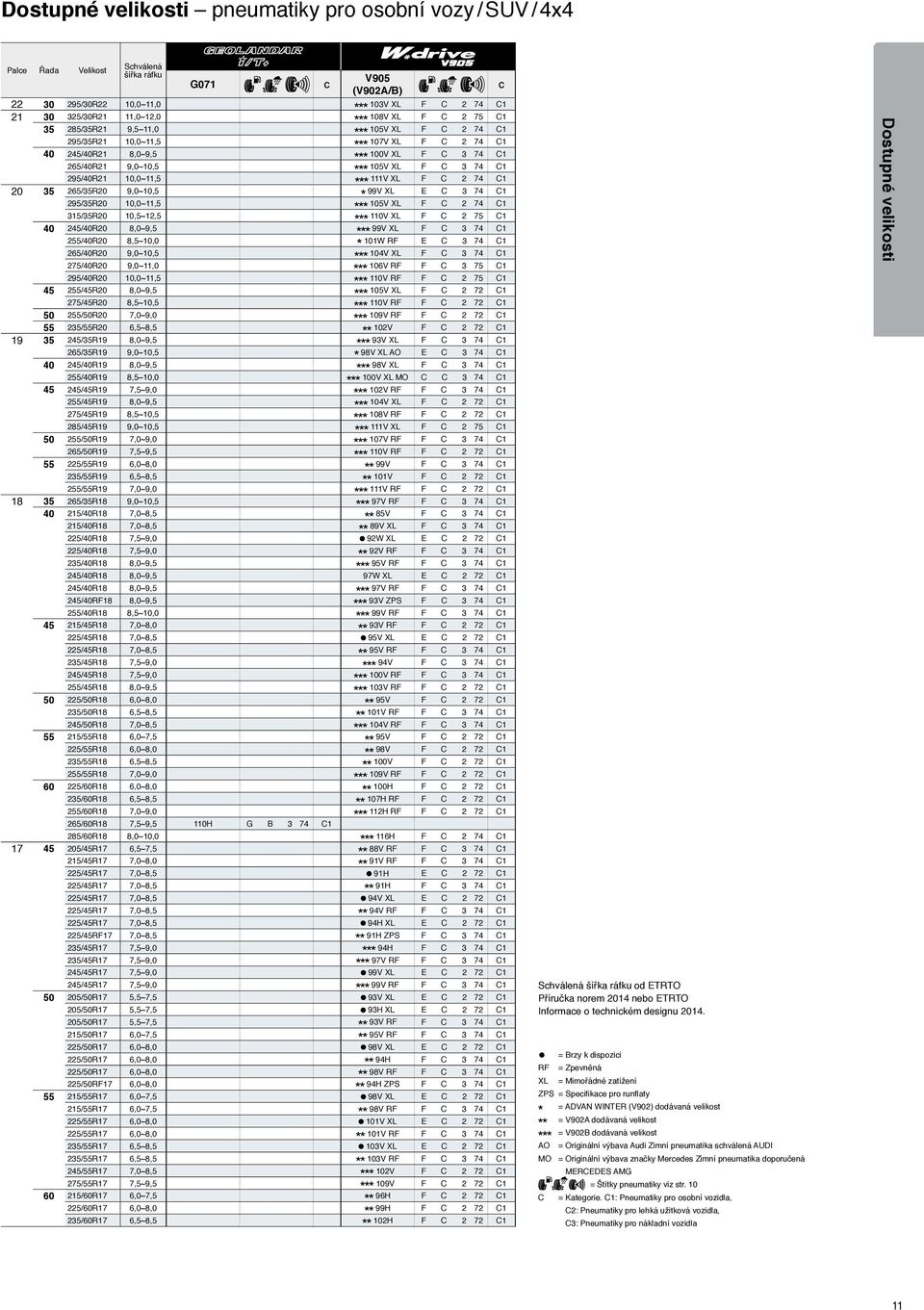

11 Dostupné velikosti pneumatiky pro osobní vozy / SUV / 4x4 Palce Řada Velikost Schválená šířka ráfku V905 G071 C C (V902A/B) /30R22 10,0~11,0 103V XL F C 2 74 C /30R21 11,0~12,0 108V XL F C 2 75 C /35R21 9,5~11,0 105V XL F C 2 74 C1 295/35R21 10,0~11,5 107V XL F C 2 74 C /40R21 8,0~9,5 100V XL F C 3 74 C1 265/40R21 9,0~10,5 105V XL F C 3 74 C1 295/40R21 10,0~11,5 111V XL F C 2 74 C /35R20 9,0~10,5 99V XL E C 3 74 C1 295/35R20 10,0~11,5 105V XL F C 2 74 C1 315/35R20 10,5~12,5 110V XL F C 2 75 C /40R20 8,0~9,5 99V XL F C 3 74 C1 255/40R20 8,5~10,0 101W RF E C 3 74 C1 265/40R20 9,0~10,5 104V XL F C 3 74 C1 275/40R20 9,0~11,0 106V RF F C 3 75 C1 295/40R20 10,0~11,5 110V RF F C 2 75 C /45R20 8,0~9,5 105V XL F C 2 72 C1 275/45R20 8,5~10,5 110V RF F C 2 72 C /50R20 7,0~9,0 109V RF F C 2 72 C /55R20 6,5~8,5 102V F C 2 72 C /35R19 8,0~9,5 93V XL F C 3 74 C1 265/35R19 9,0~10,5 98V XL AO E C 3 74 C /40R19 8,0~9,5 98V XL F C 3 74 C1 255/40R19 8,5~10,0 100V XL MO C C 3 74 C /45R19 7,5~9,0 102V RF F C 3 74 C1 255/45R19 8,0~9,5 104V XL F C 2 72 C1 275/45R19 8,5~10,5 108V RF F C 2 72 C1 285/45R19 9,0~10,5 111V XL F C 2 75 C /50R19 7,0~9,0 107V RF F C 3 74 C1 265/50R19 7,5~9,5 110V RF F C 2 72 C /55R19 6,0~8,0 99V F C 3 74 C1 235/55R19 6,5~8,5 101V F C 2 72 C1 255/55R19 7,0~9,0 111V RF F C 2 72 C /35R18 9,0~10,5 97V RF F C 3 74 C /40R18 7,0~8,5 85V F C 3 74 C1 215/40R18 7,0~8,5 89V XL F C 3 74 C1 225/40R18 7,5~9,0 92W XL E C 2 72 C1 225/40R18 7,5~9,0 92V RF F C 3 74 C1 235/40R18 8,0~9,5 95V RF F C 3 74 C1 245/40R18 8,0~9,5 97W XL E C 2 72 C1 245/40R18 8,0~9,5 97V RF F C 3 74 C1 245/40RF18 8,0~9,5 93V ZPS F C 3 74 C1 255/40R18 8,5~10,0 99V RF F C 3 74 C /45R18 7,0~8,0 93V RF F C 2 72 C1 225/45R18 7,0~8,5 95V XL E C 2 72 C1 225/45R18 7,0~8,5 95V RF F C 3 74 C1 235/45R18 7,5~9,0 94V F C 3 74 C1 245/45R18 7,5~9,0 100V RF F C 3 74 C1 255/45R18 8,0~9,5 103V RF F C 2 72 C /50R18 6,0~8,0 95V F C 2 72 C1 235/50R18 6,5~8,5 101V RF F C 3 74 C1 245/50R18 7,0~8,5 104V RF F C 3 74 C /55R18 6,0~7,5 95V F C 2 72 C1 225/55R18 6,0~8,0 98V F C 2 72 C1 235/55R18 6,5~8,5 100V F C 2 72 C1 255/55R18 7,0~9,0 109V RF F C 2 72 C /60R18 6,0~8,0 100H F C 2 72 C1 235/60R18 6,5~8,5 107H RF F C 2 72 C1 255/60R18 7,0~9,0 112H RF F C 2 72 C1 265/60R18 7,5~9,5 110H G B 3 74 C1 285/60R18 8,0~10,0 116H F C 2 74 C /45R17 6,5~7,5 88V RF F C 3 74 C1 215/45R17 7,0~8,0 91V RF F C 3 74 C1 225/45R17 7,0~8,5 91H E C 2 72 C1 225/45R17 7,0~8,5 91H F C 3 74 C1 225/45R17 7,0~8,5 94V XL E C 2 72 C1 225/45R17 7,0~8,5 94V RF F C 3 74 C1 225/45R17 7,0~8,5 94H XL E C 2 72 C1 225/45RF17 7,0~8,5 91H ZPS F C 3 74 C1 235/45R17 7,5~9,0 94H F C 3 74 C1 235/45R17 7,5~9,0 97V RF F C 3 74 C1 245/45R17 7,5~9,0 99V XL E C 2 72 C1 245/45R17 7,5~9,0 99V RF F C 3 74 C /50R17 5,5~7,5 93V XL E C 2 72 C1 205/50R17 5,5~7,5 93H XL E C 2 72 C1 205/50R17 5,5~7,5 93V RF F C 3 74 C1 215/50R17 6,0~7,5 95V RF F C 3 74 C1 225/50R17 6,0~8,0 98V XL E C 2 72 C1 225/50R17 6,0~8,0 94H F C 3 74 C1 225/50R17 6,0~8,0 98V RF F C 3 74 C1 225/50RF17 6,0~8,0 94H ZPS F C 3 74 C /55R17 6,0~7,5 98V XL E C 2 72 C1 215/55R17 6,0~7,5 98V RF F C 3 74 C1 225/55R17 6,0~8,0 101V XL E C 2 72 C1 225/55R17 6,0~8,0 101V RF F C 3 74 C1 235/55R17 6,5~8,5 103V XL E C 2 72 C1 235/55R17 6,5~8,5 103V RF F C 3 74 C1 245/55R17 7,0~8,5 102V F C 2 72 C1 275/55R17 7,5~9,5 109V F C 2 72 C /60R17 6,0~7,5 96H F C 2 72 C1 225/60R17 6,0~8,0 99H F C 2 72 C1 235/60R17 6,5~8,5 102H F C 2 72 C1 Schválená šířka ráfku od ETRTO Příručka norem 2014 nebo ETRTO Informace o technickém designu RF XL = Brzy k dispozici = Zpevněná = Mimořádné zatížení ZPS = Specifikace pro runflaty AO = ADVAN WINTER (V902) dodávaná velikost = V902A dodávaná velikost = V902B dodávaná velikost = Originální výbava Audi Zimní pneumatika schválená AUDI MO = Originální výbava značky Mercedes Zimní pneumatika doporučená C MERCEDES AMG = Štítky pneumatiky viz str. 10 = Kategorie. C1: Pneumatiky pro osobní vozidla, C2: Pneumatiky pro lehká užitková vozidla, C3: Pneumatiky pro nákladní vozidla Dostupné velikosti 11

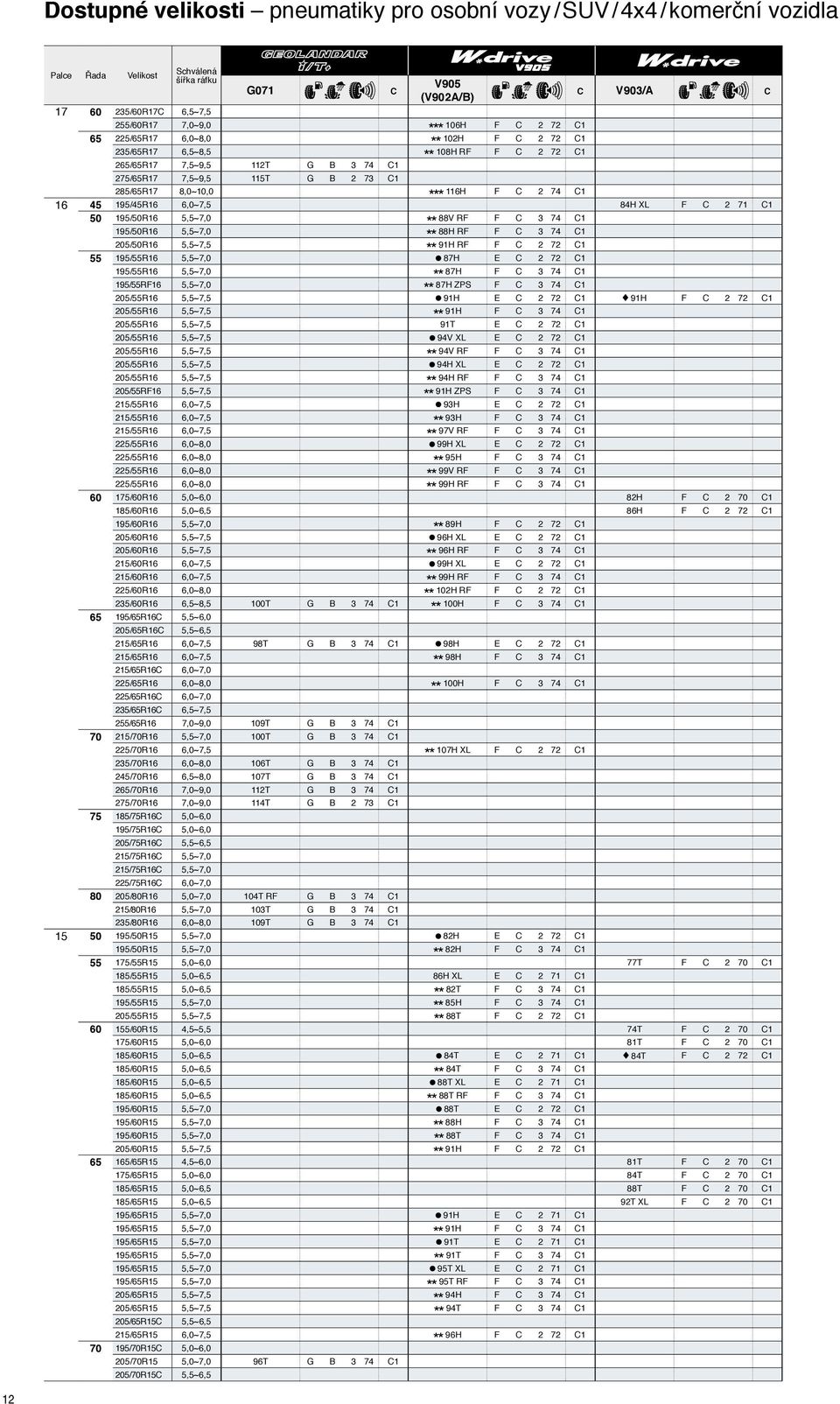

12 Dostupné velikosti pneumatiky pro osobní vozy / SUV / 4x4 / komerční vozidla Palce Řada Velikost Schválená šířka ráfku G071 C V905 (V902A/B) /60R17C 6,5~7,5 255/60R17 7,0~9,0 106H F C 2 72 C /65R17 6,0~8,0 102H F C 2 72 C1 235/65R17 6,5~8,5 108H RF F C 2 72 C1 265/65R17 7,5~9,5 112T G B 3 74 C1 275/65R17 7,5~9,5 115T G B 2 73 C1 C V903/A C 285/65R17 8,0~10,0 116H F C 2 74 C /45R16 6,0~7,5 84H XL F C 2 71 C /50R16 5,5~7,0 88V RF F C 3 74 C1 195/50R16 5,5~7,0 88H RF F C 3 74 C1 205/50R16 5,5~7,5 91H RF F C 2 72 C /55R16 5,5~7,0 87H E C 2 72 C1 195/55R16 5,5~7,0 87H F C 3 74 C1 195/55RF16 5,5~7,0 87H ZPS F C 3 74 C1 205/55R16 5,5~7,5 91H E C 2 72 C1 91H F C 2 72 C1 205/55R16 5,5~7,5 91H F C 3 74 C1 205/55R16 5,5~7,5 91T E C 2 72 C1 205/55R16 5,5~7,5 94V XL E C 2 72 C1 205/55R16 5,5~7,5 94V RF F C 3 74 C1 205/55R16 5,5~7,5 94H XL E C 2 72 C1 205/55R16 5,5~7,5 94H RF F C 3 74 C1 205/55RF16 5,5~7,5 91H ZPS F C 3 74 C1 215/55R16 6,0~7,5 93H E C 2 72 C1 215/55R16 6,0~7,5 93H F C 3 74 C1 215/55R16 6,0~7,5 97V RF F C 3 74 C1 225/55R16 6,0~8,0 99H XL E C 2 72 C1 225/55R16 6,0~8,0 95H F C 3 74 C1 225/55R16 6,0~8,0 99V RF F C 3 74 C1 225/55R16 6,0~8,0 99H RF F C 3 74 C /60R16 5,0~6,0 82H F C 2 70 C1 185/60R16 5,0~6,5 86H F C 2 72 C1 195/60R16 5,5~7,0 89H F C 2 72 C1 205/60R16 5,5~7,5 96H XL E C 2 72 C1 205/60R16 5,5~7,5 96H RF F C 3 74 C1 215/60R16 6,0~7,5 99H XL E C 2 72 C1 215/60R16 6,0~7,5 99H RF F C 3 74 C1 225/60R16 6,0~8,0 102H RF F C 2 72 C1 235/60R16 6,5~8,5 100T G B 3 74 C1 100H F C 3 74 C /65R16C 5,5~6,0 205/65R16C 5,5~6,5 215/65R16 6,0~7,5 98T G B 3 74 C1 98H E C 2 72 C1 215/65R16 6,0~7,5 98H F C 3 74 C1 215/65R16C 6,0~7,0 225/65R16 6,0~8,0 100H F C 3 74 C1 225/65R16C 6,0~7,0 235/65R16C 6,5~7,5 255/65R16 7,0~9,0 109T G B 3 74 C /70R16 5,5~7,0 100T G B 3 74 C1 225/70R16 6,0~7,5 107H XL F C 2 72 C1 235/70R16 6,0~8,0 106T G B 3 74 C1 245/70R16 6,5~8,0 107T G B 3 74 C1 265/70R16 7,0~9,0 112T G B 3 74 C1 275/70R16 7,0~9,0 114T G B 2 73 C /75R16C 5,0~6,0 195/75R16C 5,0~6,0 205/75R16C 5,5~6,5 215/75R16C 5,5~7,0 215/75R16C 5,5~7,0 225/75R16C 6,0~7, /80R16 5,0~7,0 104T RF G B 3 74 C1 215/80R16 5,5~7,0 103T G B 3 74 C1 235/80R16 6,0~8,0 109T G B 3 74 C /50R15 5,5~7,0 82H E C 2 72 C1 195/50R15 5,5~7,0 82H F C 3 74 C /55R15 5,0~6,0 77T F C 2 70 C1 185/55R15 5,0~6,5 86H XL E C 2 71 C1 185/55R15 5,0~6,5 82T F C 3 74 C1 195/55R15 5,5~7,0 85H F C 3 74 C1 205/55R15 5,5~7,5 88T F C 2 72 C /60R15 4,5~5,5 74T F C 2 70 C1 175/60R15 5,0~6,0 81T F C 2 70 C1 185/60R15 5,0~6,5 84T E C 2 71 C1 84T F C 2 72 C1 185/60R15 5,0~6,5 84T F C 3 74 C1 185/60R15 5,0~6,5 88T XL E C 2 71 C1 185/60R15 5,0~6,5 88T RF F C 3 74 C1 195/60R15 5,5~7,0 88T E C 2 72 C1 195/60R15 5,5~7,0 88H F C 3 74 C1 195/60R15 5,5~7,0 88T F C 3 74 C1 205/60R15 5,5~7,5 91H F C 2 72 C /65R15 4,5~6,0 81T F C 2 70 C1 175/65R15 5,0~6,0 84T F C 2 70 C1 185/65R15 5,0~6,5 88T F C 2 70 C1 185/65R15 5,0~6,5 92T XL F C 2 70 C1 195/65R15 5,5~7,0 91H E C 2 71 C1 195/65R15 5,5~7,0 91H F C 3 74 C1 195/65R15 5,5~7,0 91T E C 2 71 C1 195/65R15 5,5~7,0 91T F C 3 74 C1 195/65R15 5,5~7,0 95T XL E C 2 71 C1 195/65R15 5,5~7,0 95T RF F C 3 74 C1 205/65R15 5,5~7,5 94H F C 3 74 C1 205/65R15 5,5~7,5 94T F C 3 74 C1 205/65R15C 5,5~6,5 215/65R15 6,0~7,5 96H F C 2 72 C /70R15C 5,0~6,0 205/70R15 5,0~7,0 96T G B 3 74 C1 205/70R15C 5,5~6,5 12

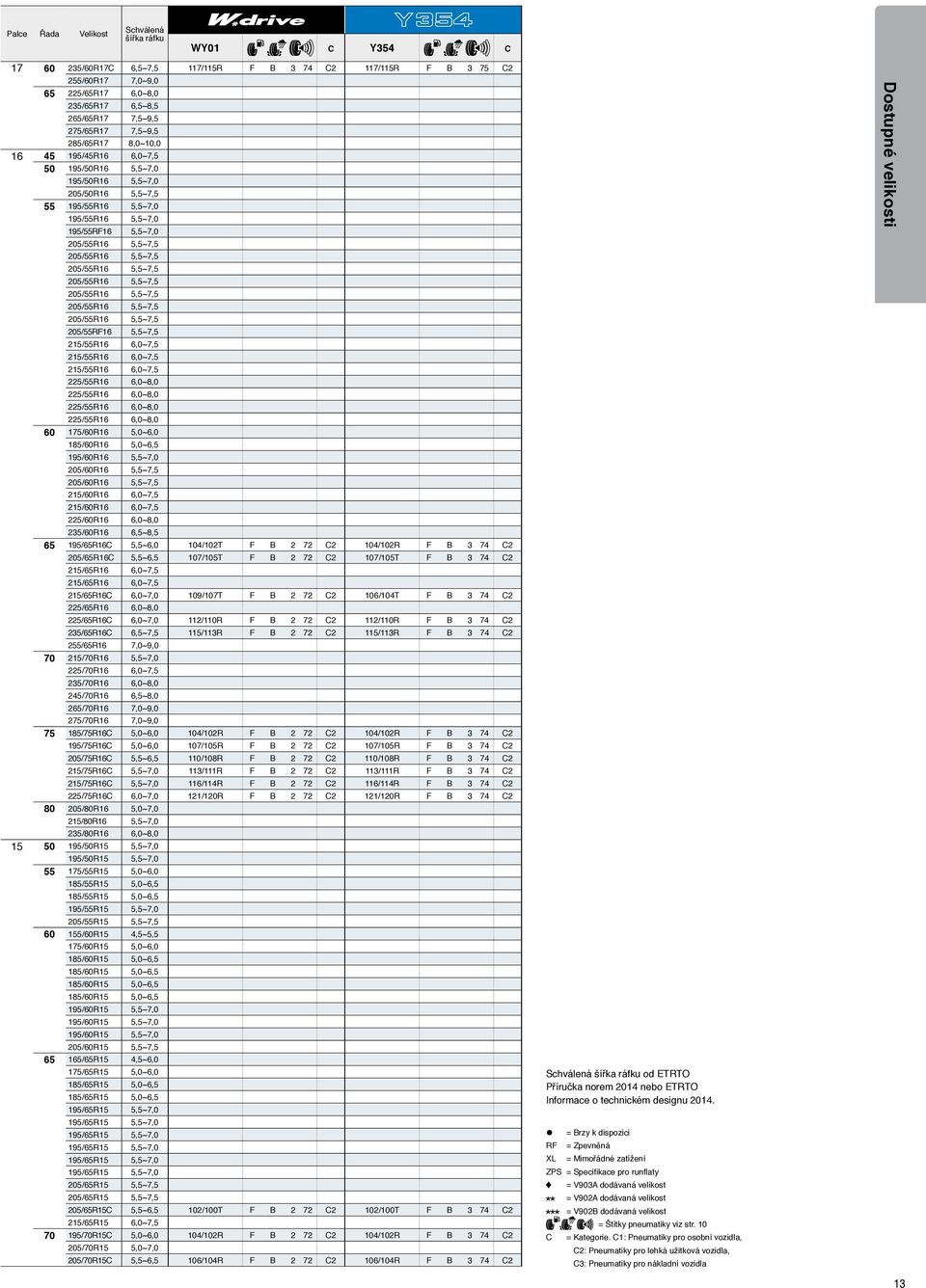

13 Palce Řada Velikost Schválená šířka ráfku WY01 C Y354 C /60R17C 6,5~7,5 117/115R F B 3 74 C2 117/115R F B 3 75 C2 255/60R17 7,0~9, /65R17 6,0~8,0 235/65R17 6,5~8,5 265/65R17 7,5~9,5 275/65R17 7,5~9,5 285/65R17 8,0~10, /45R16 6,0~7, /50R16 5,5~7,0 195/50R16 5,5~7,0 205/50R16 5,5~7, /55R16 5,5~7,0 195/55R16 5,5~7,0 195/55RF16 5,5~7,0 205/55R16 5,5~7,5 205/55R16 5,5~7,5 205/55R16 5,5~7,5 205/55R16 5,5~7,5 205/55R16 5,5~7,5 205/55R16 5,5~7,5 205/55R16 5,5~7,5 205/55RF16 5,5~7,5 215/55R16 6,0~7,5 215/55R16 6,0~7,5 215/55R16 6,0~7,5 225/55R16 6,0~8,0 225/55R16 6,0~8,0 225/55R16 6,0~8,0 225/55R16 6,0~8, /60R16 5,0~6,0 185/60R16 5,0~6,5 195/60R16 5,5~7,0 205/60R16 5,5~7,5 205/60R16 5,5~7,5 215/60R16 6,0~7,5 215/60R16 6,0~7,5 225/60R16 6,0~8,0 235/60R16 6,5~8, /65R16C 5,5~6,0 104/102T F B 2 72 C2 104/102R F B 3 74 C2 205/65R16C 5,5~6,5 107/105T F B 2 72 C2 107/105T F B 3 74 C2 215/65R16 6,0~7,5 215/65R16 6,0~7,5 215/65R16C 6,0~7,0 109/107T F B 2 72 C2 106/104T F B 3 74 C2 225/65R16 6,0~8,0 225/65R16C 6,0~7,0 112/110R F B 2 72 C2 112/110R F B 3 74 C2 235/65R16C 6,5~7,5 115/113R F B 2 72 C2 115/113R F B 3 74 C2 255/65R16 7,0~9, /70R16 5,5~7,0 225/70R16 6,0~7,5 235/70R16 6,0~8,0 245/70R16 6,5~8,0 265/70R16 7,0~9,0 275/70R16 7,0~9, /75R16C 5,0~6,0 104/102R F B 2 72 C2 104/102R F B 3 74 C2 195/75R16C 5,0~6,0 107/105R F B 2 72 C2 107/105R F B 3 74 C2 205/75R16C 5,5~6,5 110/108R F B 2 72 C2 110/108R F B 3 74 C2 215/75R16C 5,5~7,0 113/111R F B 2 72 C2 113/111R F B 3 74 C2 215/75R16C 5,5~7,0 116/114R F B 2 72 C2 116/114R F B 3 74 C2 225/75R16C 6,0~7,0 121/120R F B 2 72 C2 121/120R F B 3 74 C /80R16 5,0~7,0 215/80R16 5,5~7,0 235/80R16 6,0~8, /50R15 5,5~7,0 195/50R15 5,5~7, /55R15 5,0~6,0 185/55R15 5,0~6,5 185/55R15 5,0~6,5 195/55R15 5,5~7,0 205/55R15 5,5~7, /60R15 4,5~5,5 175/60R15 5,0~6,0 185/60R15 5,0~6,5 185/60R15 5,0~6,5 185/60R15 5,0~6,5 185/60R15 5,0~6,5 195/60R15 5,5~7,0 195/60R15 5,5~7,0 195/60R15 5,5~7,0 205/60R15 5,5~7, /65R15 4,5~6,0 175/65R15 5,0~6,0 185/65R15 5,0~6,5 185/65R15 5,0~6,5 195/65R15 5,5~7,0 195/65R15 5,5~7,0 195/65R15 5,5~7,0 195/65R15 5,5~7,0 195/65R15 5,5~7,0 195/65R15 5,5~7,0 205/65R15 5,5~7,5 205/65R15 5,5~7,5 205/65R15C 5,5~6,5 102/100T F B 2 72 C2 102/100T F B 3 74 C2 215/65R15 6,0~7, /70R15C 5,0~6,0 104/102R F B 2 72 C2 104/102R F B 3 74 C2 205/70R15 5,0~7,0 205/70R15C 5,5~6,5 106/104R F B 2 72 C2 106/104R F B 3 74 C2 Schválená šířka ráfku od ETRTO Příručka norem 2014 nebo ETRTO Informace o technickém designu = Brzy k dispozici RF = Zpevněná XL = Mimořádné zatížení ZPS = Specifikace pro runflaty = V903A dodávaná velikost = V902A dodávaná velikost = V902B dodávaná velikost = Štítky pneumatiky viz str. 10 C = Kategorie. C1: Pneumatiky pro osobní vozidla, C2: Pneumatiky pro lehká užitková vozidla, C3: Pneumatiky pro nákladní vozidla Dostupné velikosti 13

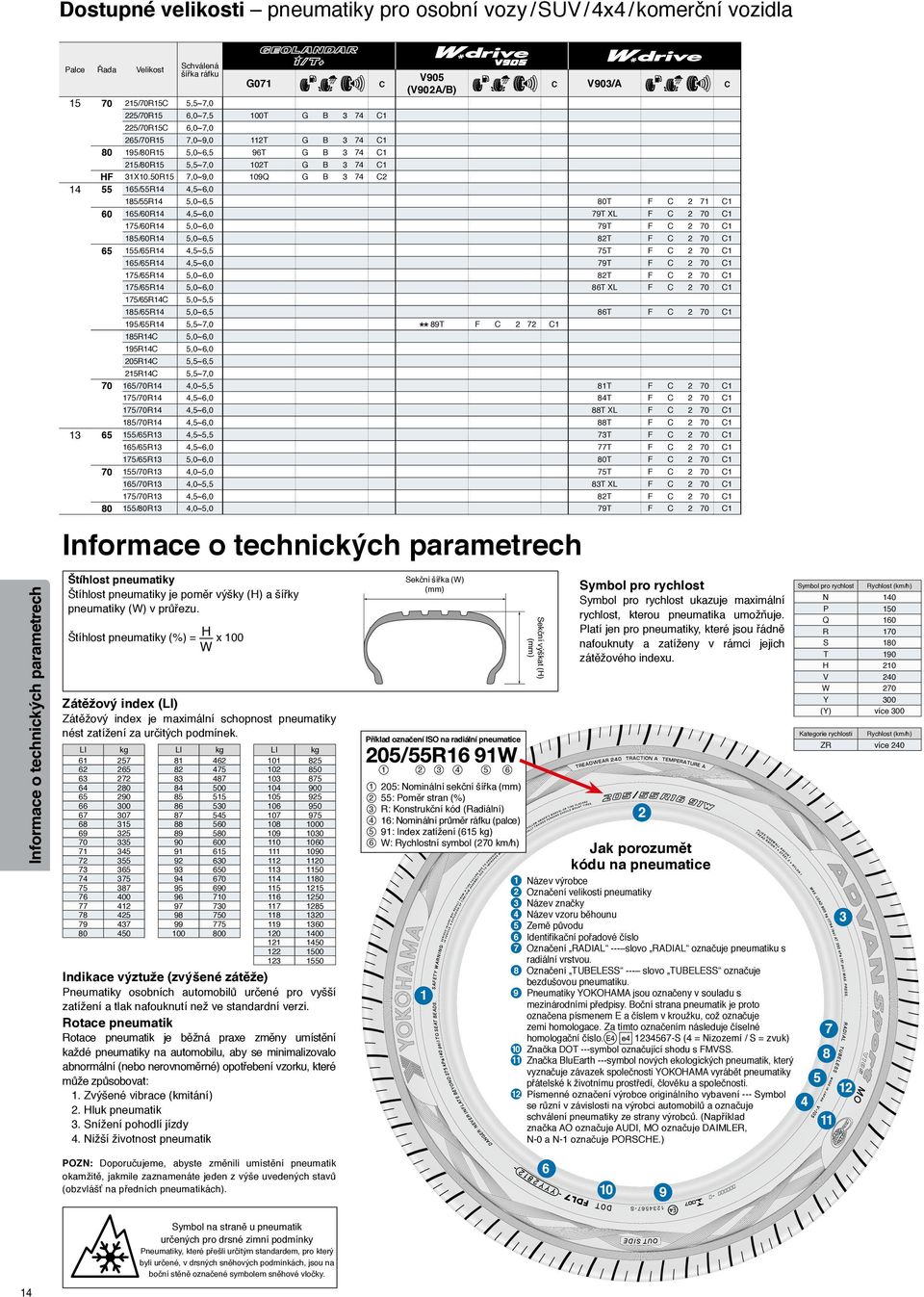

14 Dostupné velikosti pneumatiky pro osobní vozy / SUV / 4x4 / komerční vozidla Informace o technických parametrech Palce Řada Velikost Schválená šířka ráfku G /70R15C 5,5~7,0 225/70R15 6,0~7,5 100T G B 3 74 C1 225/70R15C 6,0~7,0 C V905 (V902A/B) C V903/A C 265/70R15 7,0~9,0 112T G B 3 74 C /80R15 5,0~6,5 96T G B 3 74 C1 215/80R15 5,5~7,0 102T G B 3 74 C1 HF 31X10.50R15 7,0~9,0 109Q G B 3 74 C /55R14 4,5~6,0 185/55R14 5,0~6,5 80T F C 2 71 C /60R14 4,5~6,0 79T XL F C 2 70 C1 175/60R14 5,0~6,0 79T F C 2 70 C1 185/60R14 5,0~6,5 82T F C 2 70 C /65R14 4,5~5,5 75T F C 2 70 C1 165/65R14 4,5~6,0 79T F C 2 70 C1 175/65R14 5,0~6,0 82T F C 2 70 C1 175/65R14 5,0~6,0 86T XL F C 2 70 C1 175/65R14C 5,0~5,5 185/65R14 5,0~6,5 86T F C 2 70 C1 195/65R14 5,5~7,0 89T F C 2 72 C1 185R14C 5,0~6,0 195R14C 5,0~6,0 205R14C 5,5~6,5 215R14C 5,5~7, /70R14 4,0~5,5 81T F C 2 70 C1 175/70R14 4,5~6,0 84T F C 2 70 C1 175/70R14 4,5~6,0 88T XL F C 2 70 C1 185/70R14 4,5~6,0 88T F C 2 70 C /65R13 4,5~5,5 73T F C 2 70 C1 165/65R13 4,5~6,0 77T F C 2 70 C1 175/65R13 5,0~6,0 80T F C 2 70 C /70R13 4,0~5,0 75T F C 2 70 C1 165/70R13 4,0~5,5 83T XL F C 2 70 C1 175/70R13 4,5~6,0 82T F C 2 70 C /80R13 4,0~5,0 79T F C 2 70 C1 Informace o technických parametrech Štíhlost pneumatiky Štíhlost pneumatiky je poměr výšky (H) a šířky pneumatiky (W) v průřezu. Štíhlost pneumatiky (%) = H W x 100 Zátěžový index (LI) Zátěžový index je maximální schopnost pneumatiky nést zatížení za určitých podmínek. LI kg LI kg LI kg Indikace výztuže (zvýšené zátěže) Pneumatiky osobních automobilů určené pro vyšší zatížení a tlak nafouknutí než ve standardní verzi. Rotace pneumatik Rotace pneumatik je běžná praxe změny umístění každé pneumatiky na automobilu, aby se minimalizovalo abnormální (nebo nerovnoměrné) opotřebení vzorku, které může způsobovat: 1. Zvýšené vibrace (kmitání) 2. Hluk pneumatik 3. Snížení pohodlí jízdy 4. Nižší životnost pneumatik Sekční šířka (W) (mm) Příklad označení ISO na radiální pneumatice : Nominální sekční šířka (mm) 2 55: Poměr stran (%) 3 R: Konstrukční kód (Radiální) 4 16: Nominální průměr ráfku (palce) 5 91: Index zatížení (615 kg) 6 W: Rychlostní symbol (270 km/h) 1 Sekční výškat (H) (mm) Symbol pro rychlost Symbol pro rychlost ukazuje maximální rychlost, kterou pneumatika umožňuje. Platí jen pro pneumatiky, které jsou řádně nafouknuty a zatíženy v rámci jejich zátěžového indexu. 2 Jak porozumět kódu na pneumatice 1 Název výrobce 2 Označení velikosti pneumatiky 3 Název značky 4 Název vzoru běhounu 5 Země původu 6 Identifikační pořadové číslo 7 Označení RADIAL --- slovo RADIAL označuje pneumatiku s radiální vrstvou. 8 Označení TUBELESS --- slovo TUBELESS označuje bezdušovou pneumatiku. 9 Pneumatiky YOKOHAMA jsou označeny v souladu s mezinárodními předpisy. Boční strana pneumatik je proto označena písmenem E a číslem v kroužku, což označuje zemi homologace. Za tímto označením následuje číselné homologační číslo S (4 = Nizozemí / S = zvuk) 10 Značka DOT ---symbol označující shodu s FMVSS. 11 Značka BluEarth ---symbol nových ekologických pneumatik, který vyznačuje závazek společnosti YOKOHAMA vyrábět pneumatiky přátelské k životnímu prostředí, člověku a společnosti. 12 Písmenné označení výrobce originálního vybavení --- Symbol se různí v závislosti na výrobci automobilů a označuje schválení pneumatiky ze strany výrobců. (Například značka AO označuje AUDI, MO označuje DAIMLER, N-0 a N-1 označuje PORSCHE.) Symbol pro rychlost Rychlost (km/h) N 140 P 150 Q 160 R 170 S 180 T 190 H 210 V 240 W 270 Y 300 (Y) více 300 Kategorie rychlosti Rychlost (km/h) ZR více POZN: Doporučujeme, abyste změnili umístění pneumatik okamžitě, jakmile zaznamenáte jeden z výše uvedených stavů (obzvlášť na předních pneumatikách) S Symbol na straně u pneumatik určených pro drsné zimní podmínky Pneumatiky, které přešli určitým standardem, pro který byli určené, v drsných sněhových podmínkách, jsou na boční stěně označené symbolem sněhové vločky. 14

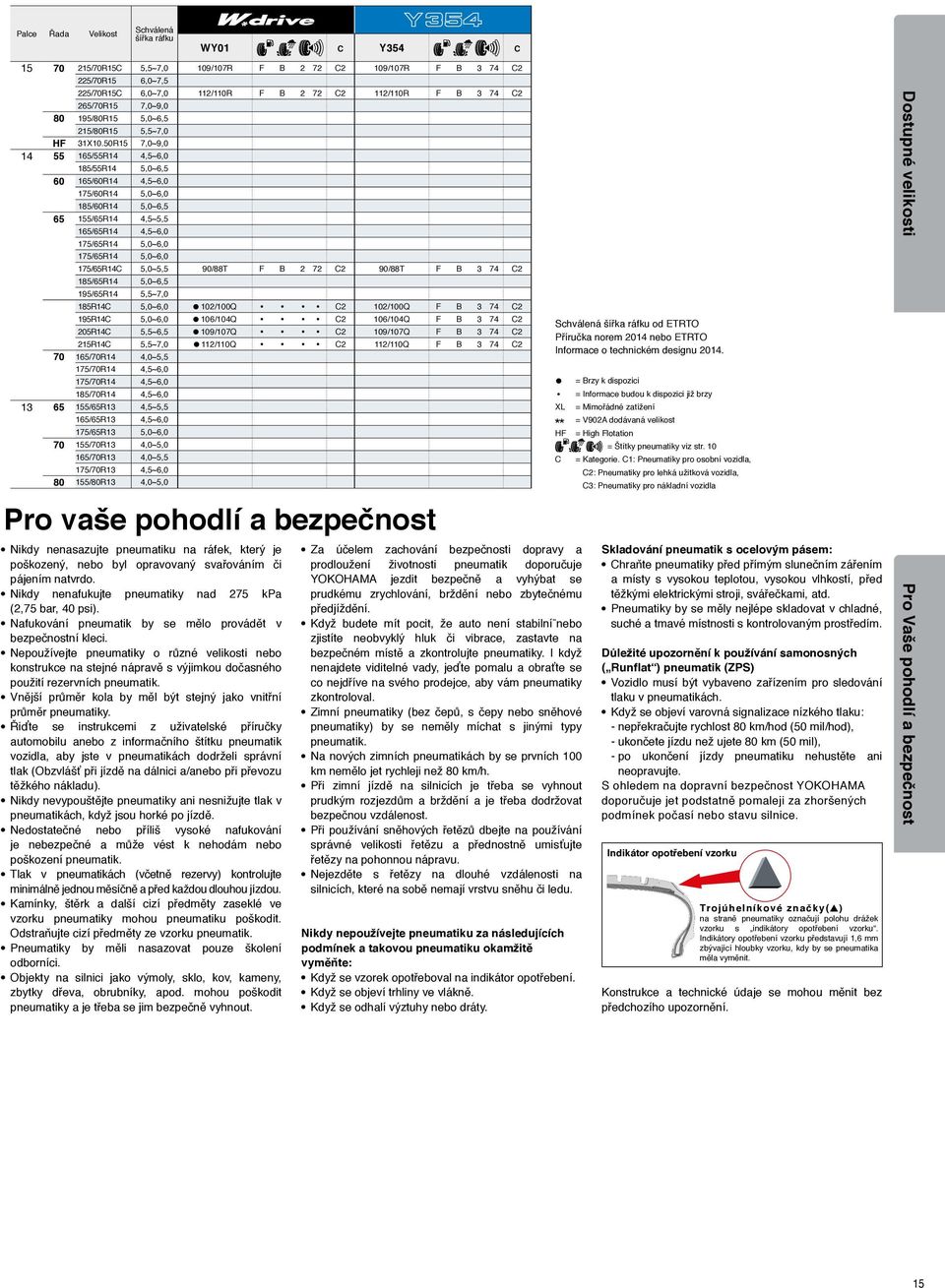

15 Palce Řada Velikost Schválená šířka ráfku WY01 C Y354 C /70R15C 5,5~7,0 109/107R F B 2 72 C2 109/107R F B 3 74 C2 225/70R15 6,0~7,5 225/70R15C 6,0~7,0 112/110R F B 2 72 C2 112/110R F B 3 74 C2 265/70R15 7,0~9, /80R15 5,0~6,5 215/80R15 5,5~7,0 HF 31X10.50R15 7,0~9, /55R14 4,5~6,0 185/55R14 5,0~6, /60R14 4,5~6,0 175/60R14 5,0~6,0 185/60R14 5,0~6, /65R14 4,5~5,5 165/65R14 4,5~6,0 175/65R14 5,0~6,0 175/65R14 5,0~6,0 175/65R14C 5,0~5,5 90/88T F B 2 72 C2 90/88T F B 3 74 C2 185/65R14 5,0~6,5 195/65R14 5,5~7,0 185R14C 5,0~6,0 102/100Q C2 102/100Q F B 3 74 C2 195R14C 5,0~6,0 106/104Q C2 106/104Q F B 3 74 C2 205R14C 5,5~6,5 109/107Q C2 109/107Q F B 3 74 C2 215R14C 5,5~7,0 112/110Q C2 112/110Q F B 3 74 C /70R14 4,0~5,5 175/70R14 4,5~6,0 175/70R14 4,5~6,0 185/70R14 4,5~6, /65R13 4,5~5,5 165/65R13 4,5~6,0 175/65R13 5,0~6, /70R13 4,0~5,0 165/70R13 4,0~5,5 175/70R13 4,5~6, /80R13 4,0~5,0 Pro vaše pohodlí a bezpečnost Nikdy nenasazujte pneumatiku na ráfek, který je poškozený, nebo byl opravovaný svařováním či pájením natvrdo. Nikdy nenafukujte pneumatiky nad 275 kpa (2,75 bar, 40 psi). Nafukování pneumatik by se mělo provádět v bezpečnostní kleci. Nepoužívejte pneumatiky o různé velikosti nebo konstrukce na stejné nápravě s výjimkou dočasného použití rezervních pneumatik. Vnější průměr kola by měl být stejný jako vnitřní průměr pneumatiky. Řiďte se instrukcemi z uživatelské příručky automobilu anebo z informačního štítku pneumatik vozidla, aby jste v pneumatikách dodrželi správní tlak (Obzvlášť při jízdě na dálnici a/anebo při převozu těžkého nákladu). Nikdy nevypouštějte pneumatiky ani nesnižujte tlak v pneumatikách, když jsou horké po jízdě. Nedostatečné nebo příliš vysoké nafukování je nebezpečné a může vést k nehodám nebo poškození pneumatik. Tlak v pneumatikách (včetně rezervy) kontrolujte minimálně jednou měsíčně a před každou dlouhou jízdou. Kamínky, štěrk a další cizí předměty zaseklé ve vzorku pneumatiky mohou pneumatiku poškodit. Odstraňujte cizí předměty ze vzorku pneumatik. Pneumatiky by měli nasazovat pouze školení odborníci. Objekty na silnici jako výmoly, sklo, kov, kameny, zbytky dřeva, obrubníky, apod. mohou poškodit pneumatiky a je třeba se jim bezpečně vyhnout. Za účelem zachování bezpečnosti dopravy a prodloužení životnosti pneumatik doporučuje YOKOHAMA jezdit bezpečně a vyhýbat se prudkému zrychlování, brždění nebo zbytečnému předjíždění. Když budete mít pocit, že auto není stabilní nebo zjistíte neobvyklý hluk či vibrace, zastavte na bezpečném místě a zkontrolujte pneumatiky. I když nenajdete viditelné vady, jeďte pomalu a obraťte se co nejdříve na svého prodejce, aby vám pneumatiky zkontroloval. Zimní pneumatiky (bez čepů, s čepy nebo sněhové pneumatiky) by se neměly míchat s jinými typy pneumatik. Na nových zimních pneumatikách by se prvních 100 km nemělo jet rychleji než 80 km/h. Při zimní jízdě na silnicích je třeba se vyhnout prudkým rozjezdům a brždění a je třeba dodržovat bezpečnou vzdálenost. Při používání sněhových řetězů dbejte na používání správné velikosti řetězu a přednostně umisťujte řetězy na pohonnou nápravu. Nejezděte s řetězy na dlouhé vzdálenosti na silnicích, které na sobě nemají vrstvu sněhu či ledu. Nikdy nepoužívejte pneumatiku za následujících podmínek a takovou pneumatiku okamžitě vyměňte: Když se vzorek opotřeboval na indikátor opotřebení. Když se objeví trhliny ve vlákně. Když se odhalí výztuhy nebo dráty. Schválená šířka ráfku od ETRTO Příručka norem 2014 nebo ETRTO Informace o technickém designu = Brzy k dispozici = Informace budou k dispozici již brzy XL = Mimořádné zatížení = V902A dodávaná velikost HF = High Flotation = Štítky pneumatiky viz str. 10 C = Kategorie. C1: Pneumatiky pro osobní vozidla, C2: Pneumatiky pro lehká užitková vozidla, C3: Pneumatiky pro nákladní vozidla Skladování pneumatik s ocelovým pásem: Chraňte pneumatiky před přímým slunečním zářením a místy s vysokou teplotou, vysokou vlhkostí, před těžkými elektrickými stroji, svářečkami, atd. Pneumatiky by se měly nejlépe skladovat v chladné, suché a tmavé místnosti s kontrolovaným prostředím. Důležité upozornění k používání samonosných ( Runflat ) pneumatik (ZPS) Vozidlo musí být vybaveno zařízením pro sledování tlaku v pneumatikách. Když se objeví varovná signalizace nízkého tlaku: - nepřekračujte rychlost 80 km/hod (50 mil/hod), - ukončete jízdu než ujete 80 km (50 mil), - po ukončení jízdy pneumatiku nehustěte ani neopravujte. S ohledem na dopravní bezpečnost YOKOHAMA doporučuje jet podstatně pomaleji za zhoršených podmínek počasí nebo stavu silnice. Indikátor opotřebení vzorku Trojúhelníkové značky( ) na straně pneumatiky označují polohu drážek vzorku s indikátory opotřebení vzorku. Indikátory opotřebení vzorku představují 1,6 mm zbývající hloubky vzorku, kdy by se pneumatika měla vyměnit. Konstrukce a technické údaje se mohou měnit bez předchozího upozornění. Dostupné velikosti Pro Vaše pohodlí a bezpečnost 15
