MCset 17,5 kv Vzduchem izolovaný rozváděč

Transkript

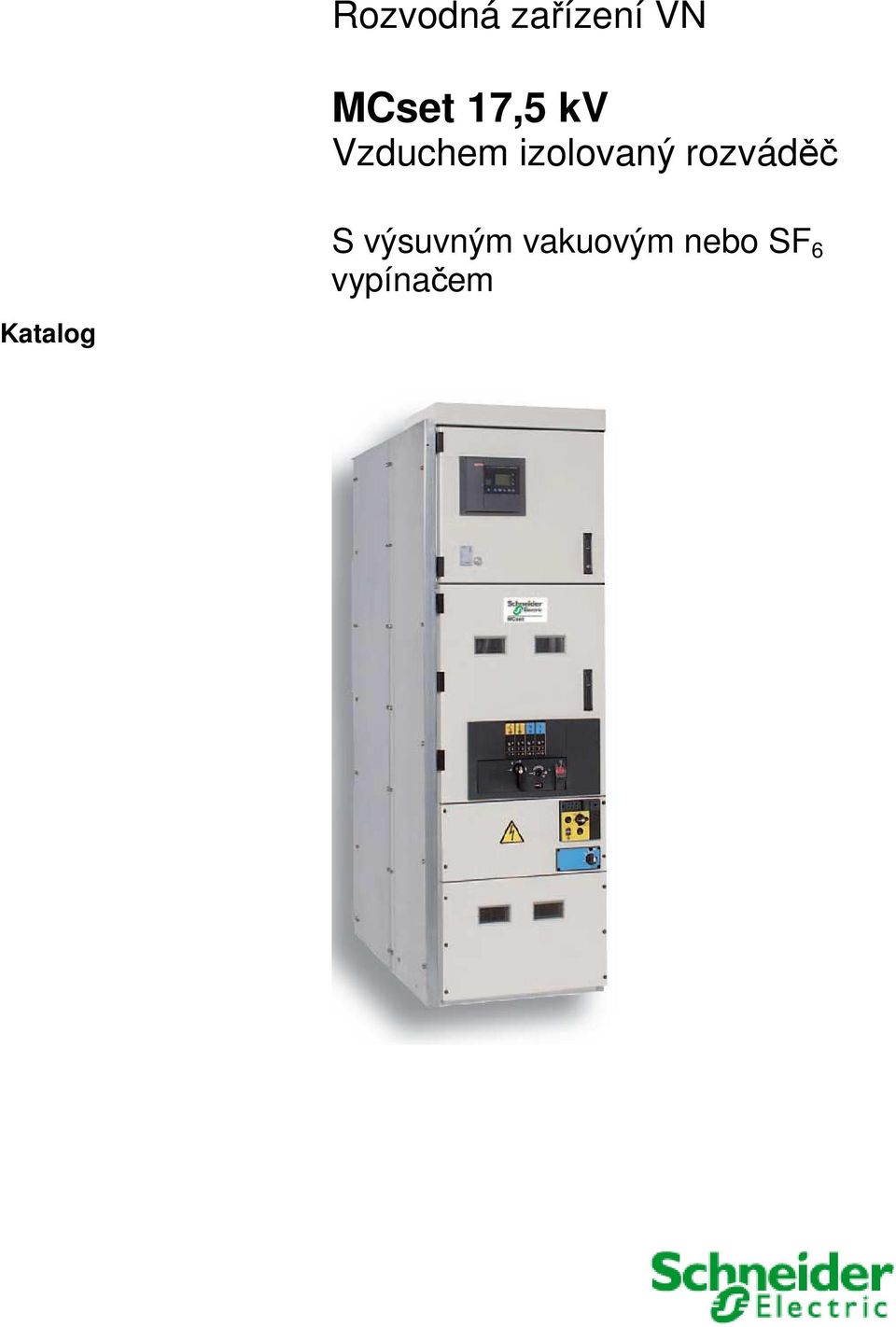

1 Rozvodná zařízení VN MCset 17,5 kv Vzduchem izolovaný rozváděč S výsuvným vakuovým nebo SF 6 vypínačem Katalog

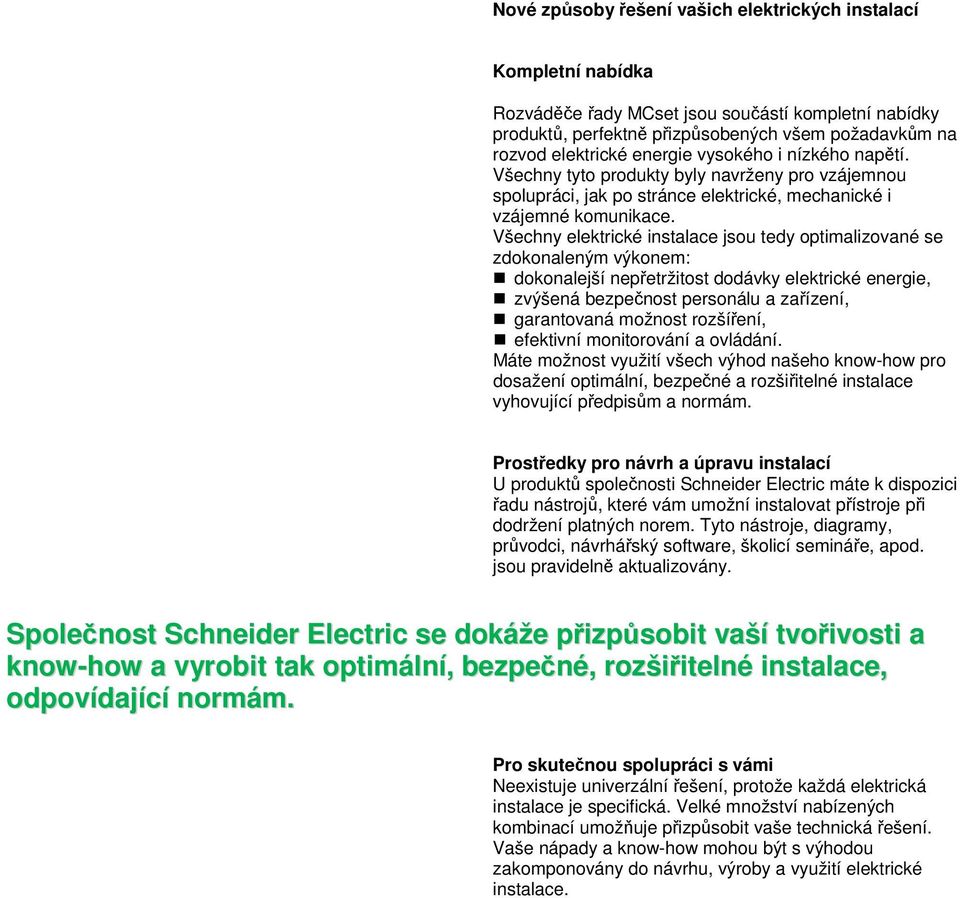

2 Nové způsoby řešení vašich elektrických instalací Kompletní nabídka Rozváděče řady MCset jsou součástí kompletní nabídky produktů, perfektně přizpůsobených všem požadavkům na rozvod elektrické energie vysokého i nízkého napětí. Všechny tyto produkty byly navrženy pro vzájemnou spolupráci, jak po stránce elektrické, mechanické i vzájemné komunikace. Všechny elektrické instalace jsou tedy optimalizované se zdokonaleným výkonem: dokonalejší nepřetržitost dodávky elektrické energie, zvýšená bezpečnost personálu a zařízení, garantovaná možnost rozšíření, efektivní monitorování a ovládání. Máte možnost využití všech výhod našeho know-how pro dosažení optimální, bezpečné a rozšiřitelné instalace vyhovující předpisům a normám. Prostředky pro návrh a úpravu instalací U produktů společnosti Schneider Electric máte k dispozici řadu nástrojů, které vám umožní instalovat přístroje při dodržení platných norem. Tyto nástroje, diagramy, průvodci, návrhářský software, školicí semináře, apod. jsou pravidelně aktualizovány. Společnost Schneider Electric se dokáže přizpůsobit vaší tvořivosti a know-how a vyrobit tak optimální, bezpečné, rozšiřitelné instalace, odpovídající normám. Pro skutečnou spolupráci s vámi Neexistuje univerzální řešení, protože každá elektrická instalace je specifická. Velké množství nabízených kombinací umožňuje přizpůsobit vaše technická řešení. Vaše nápady a know-how mohou být s výhodou zakomponovány do návrhu, výroby a využití elektrické instalace.

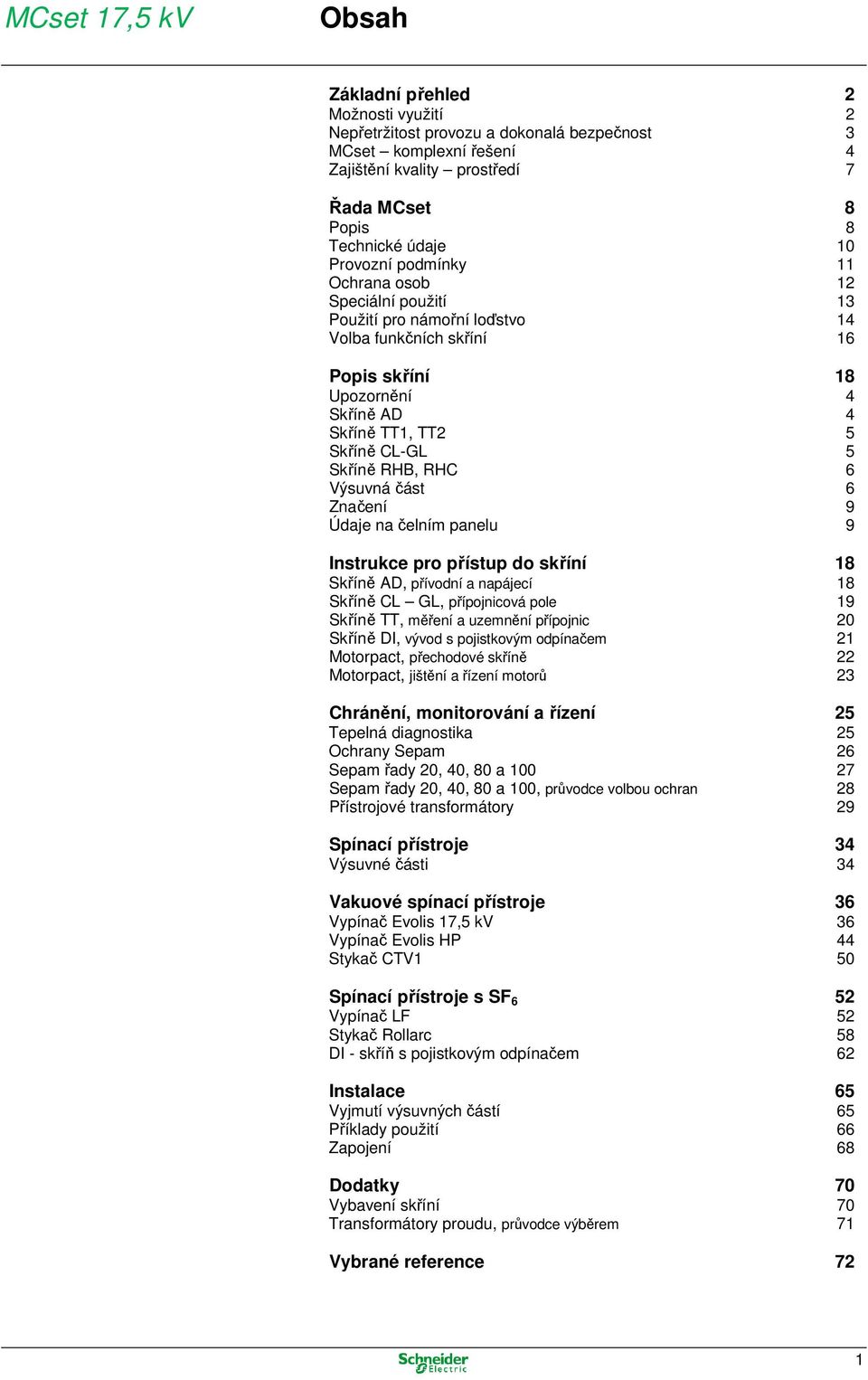

3 MCset 17,5 kv Obsah Základní přehled 2 Možnosti využití 2 Nepřetržitost provozu a dokonalá bezpečnost 3 MCset komplexní řešení 4 Zajištění kvality prostředí 7 Řada MCset 8 Popis 8 Technické údaje 10 Provozní podmínky 11 Ochrana osob 12 Speciální použití 13 Použití pro námořní loďstvo 14 Volba funkčních skříní 16 Popis skříní 18 Upozornění 4 Skříně AD 4 Skříně TT1, TT2 5 Skříně CL-GL 5 Skříně RHB, RHC 6 Výsuvná část 6 Značení 9 Údaje na čelním panelu 9 Instrukce pro přístup do skříní 18 Skříně AD, přívodní a napájecí 18 Skříně CL GL, přípojnicová pole 19 Skříně TT, měření a uzemnění přípojnic 20 Skříně DI, vývod s pojistkovým odpínačem 21 Motorpact, přechodové skříně 22 Motorpact, jištění a řízení motorů 23 Chránění, monitorování a řízení 25 Tepelná diagnostika 25 Ochrany Sepam 26 Sepam řady 20, 40, 80 a Sepam řady 20, 40, 80 a 100, průvodce volbou ochran 28 Přístrojové transformátory 29 Spínací přístroje 34 Výsuvné části 34 Vakuové spínací přístroje 36 Vypínač Evolis 17,5 kv 36 Vypínač Evolis HP 44 Stykač CTV1 50 Spínací přístroje s SF 6 52 Vypínač LF 52 Stykač Rollarc 58 DI - skříň s pojistkovým odpínačem 62 Instalace 65 Vyjmutí výsuvných částí 65 Příklady použití 66 Zapojení 68 Dodatky 70 Vybavení skříní 70 Transformátory proudu, průvodce výběrem 71 Vybrané reference 72 1

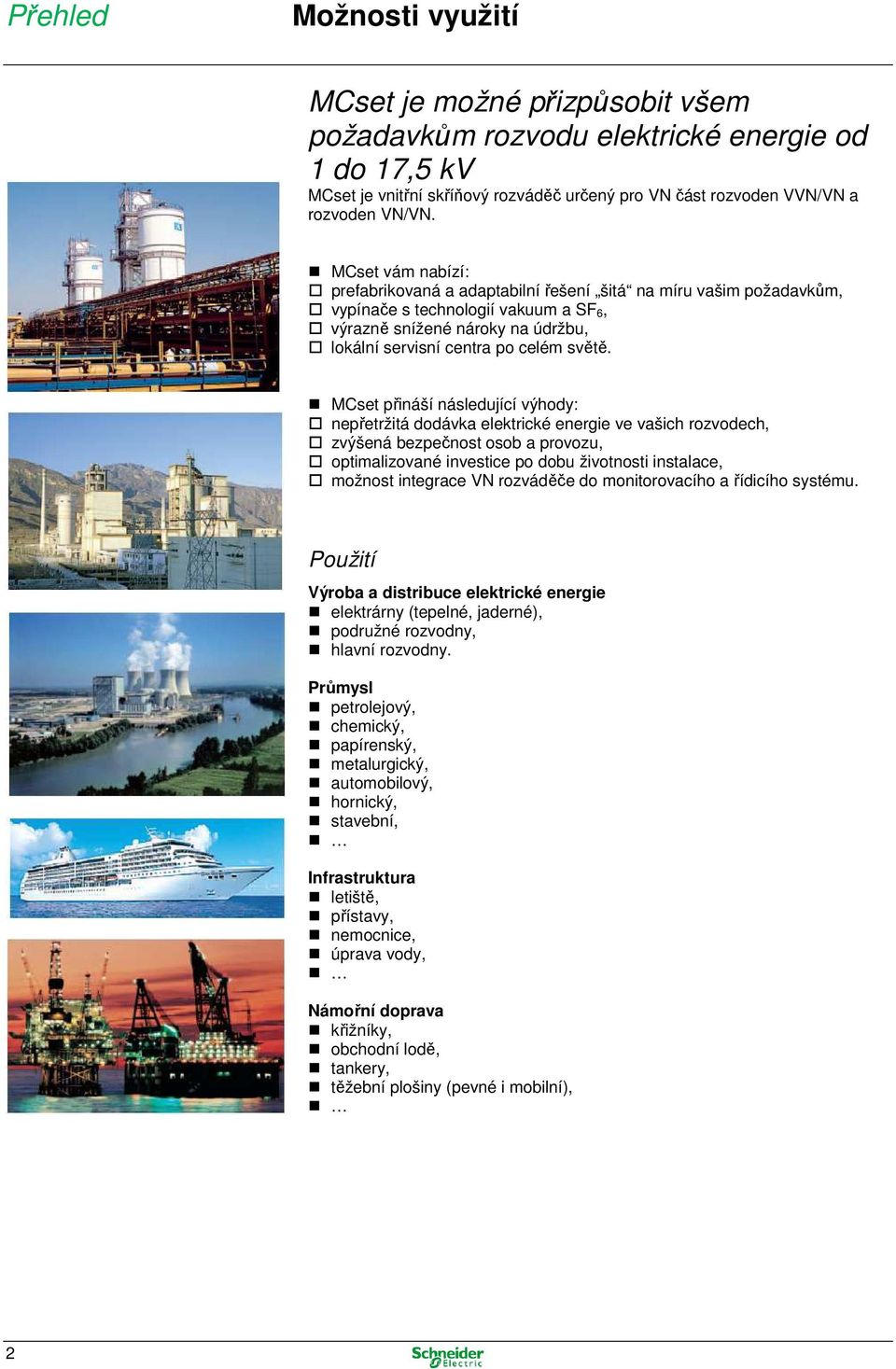

4 Přehled Možnosti využití MCset je možné přizpůsobit všem požadavkům rozvodu elektrické energie od 1 do 17,5 kv MCset je vnitřní skříňový rozváděč určený pro VN část rozvoden VVN/VN a rozvoden VN/VN. MCset vám nabízí: prefabrikovaná a adaptabilní řešení šitá na míru vašim požadavkům, vypínače s technologií vakuum a SF 6, výrazně snížené nároky na údržbu, lokální servisní centra po celém světě. MCset přináší následující výhody: nepřetržitá dodávka elektrické energie ve vašich rozvodech, zvýšená bezpečnost osob a provozu, optimalizované investice po dobu životnosti instalace, možnost integrace VN rozváděče do monitorovacího a řídicího systému. Použití Výroba a distribuce elektrické energie elektrárny (tepelné, jaderné), podružné rozvodny, hlavní rozvodny. Průmysl petrolejový, chemický, papírenský, metalurgický, automobilový, hornický, stavební, Infrastruktura letiště, přístavy, nemocnice, úprava vody, Námořní doprava křižníky, obchodní lodě, tankery, těžební plošiny (pevné i mobilní), 2

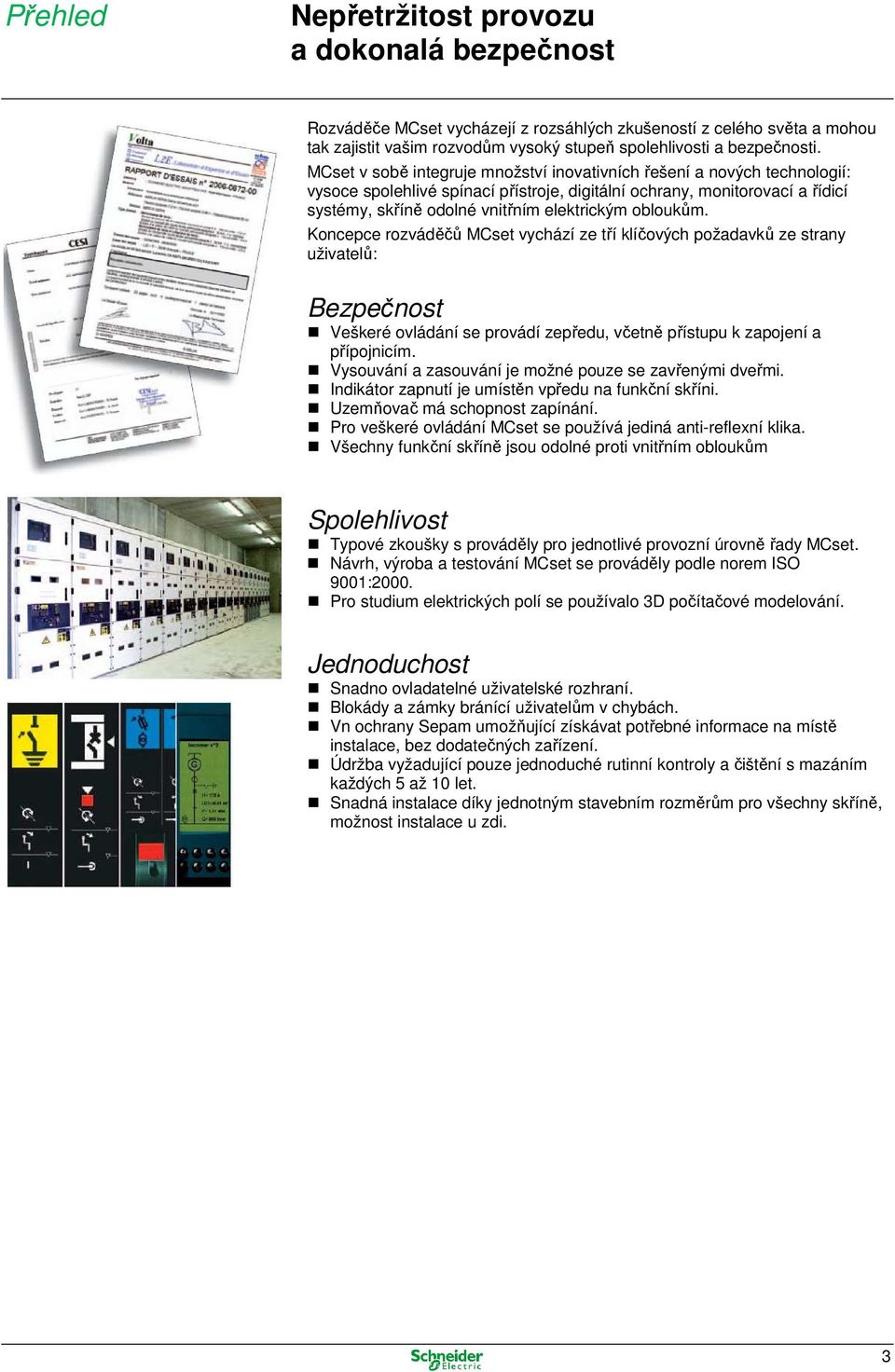

5 Přehled Nepřetržitost provozu a dokonalá bezpečnost Rozváděče MCset vycházejí z rozsáhlých zkušeností z celého světa a mohou tak zajistit vašim rozvodům vysoký stupeň spolehlivosti a bezpečnosti. MCset v sobě integruje množství inovativních řešení a nových technologií: vysoce spolehlivé spínací přístroje, digitální ochrany, monitorovací a řídicí systémy, skříně odolné vnitřním elektrickým obloukům. Koncepce rozváděčů MCset vychází ze tří klíčových požadavků ze strany uživatelů: Bezpečnost Veškeré ovládání se provádí zepředu, včetně přístupu k zapojení a přípojnicím. Vysouvání a zasouvání je možné pouze se zavřenými dveřmi. Indikátor zapnutí je umístěn vpředu na funkční skříni. Uzemňovač má schopnost zapínání. Pro veškeré ovládání MCset se používá jediná anti-reflexní klika. Všechny funkční skříně jsou odolné proti vnitřním obloukům Spolehlivost Typové zkoušky s prováděly pro jednotlivé provozní úrovně řady MCset. Návrh, výroba a testování MCset se prováděly podle norem ISO 9001:2000. Pro studium elektrických polí se používalo 3D počítačové modelování. Jednoduchost Snadno ovladatelné uživatelské rozhraní. Blokády a zámky bránící uživatelům v chybách. Vn ochrany Sepam umožňující získávat potřebné informace na místě instalace, bez dodatečných zařízení. Údržba vyžadující pouze jednoduché rutinní kontroly a čištění s mazáním každých 5 až 10 let. Snadná instalace díky jednotným stavebním rozměrům pro všechny skříně, možnost instalace u zdi. 3

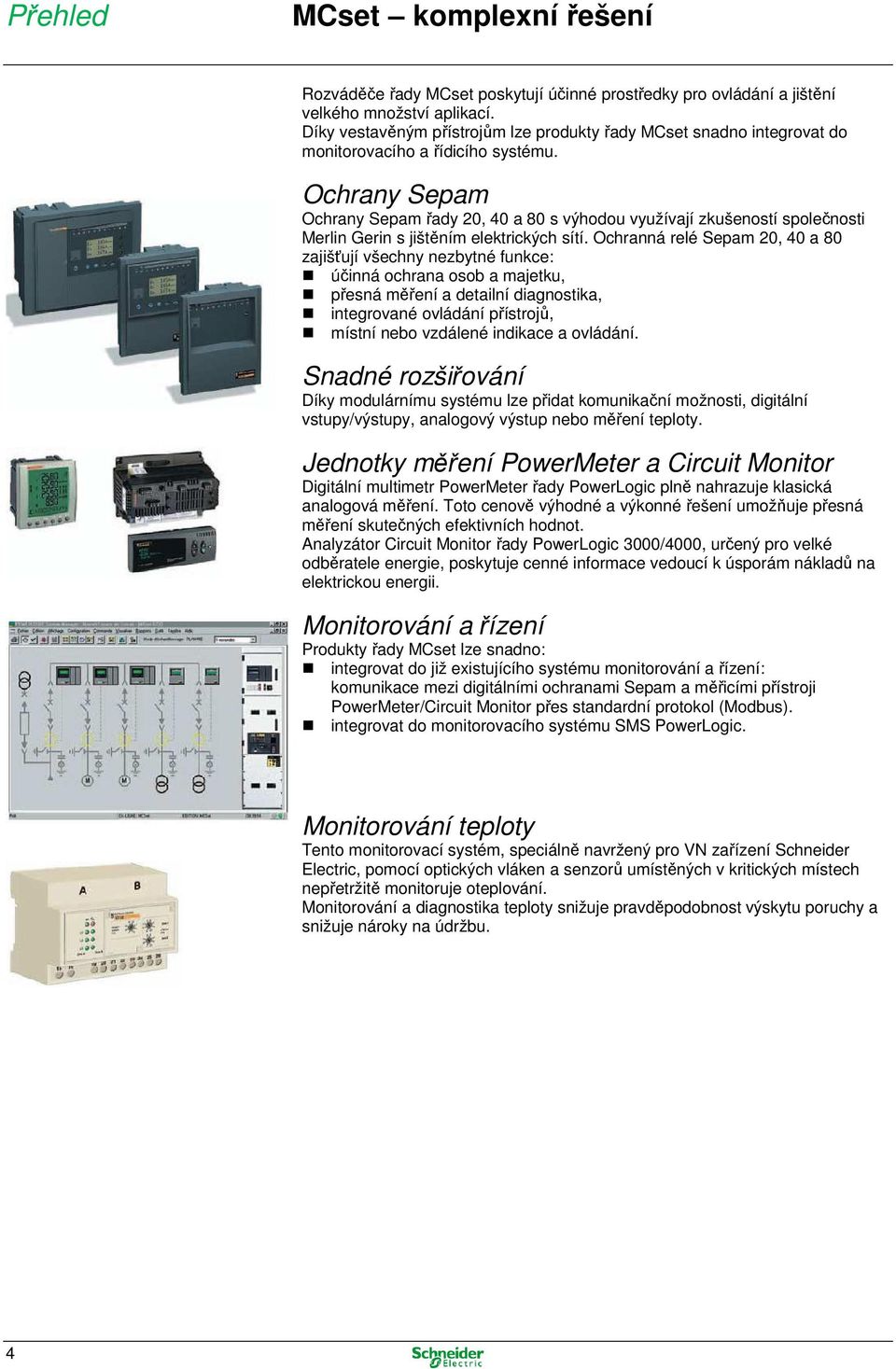

6 Přehled MCset komplexní řešení Rozváděče řady MCset poskytují účinné prostředky pro ovládání a jištění velkého množství aplikací. Díky vestavěným přístrojům lze produkty řady MCset snadno integrovat do monitorovacího a řídicího systému. Ochrany Sepam Ochrany Sepam řady 20, 40 a 80 s výhodou využívají zkušeností společnosti Merlin Gerin s jištěním elektrických sítí. Ochranná relé Sepam 20, 40 a 80 zajišťují všechny nezbytné funkce: účinná ochrana osob a majetku, přesná měření a detailní diagnostika, integrované ovládání přístrojů, místní nebo vzdálené indikace a ovládání. Snadné rozšiřování Díky modulárnímu systému lze přidat komunikační možnosti, digitální vstupy/výstupy, analogový výstup nebo měření teploty. Jednotky měření PowerMeter a Circuit Monitor Digitální multimetr PowerMeter řady PowerLogic plně nahrazuje klasická analogová měření. Toto cenově výhodné a výkonné řešení umožňuje přesná měření skutečných efektivních hodnot. Analyzátor Circuit Monitor řady PowerLogic 3000/4000, určený pro velké odběratele energie, poskytuje cenné informace vedoucí k úsporám nákladů na elektrickou energii. Monitorování a řízení Produkty řady MCset lze snadno: integrovat do již existujícího systému monitorování a řízení: komunikace mezi digitálními ochranami Sepam a měřicími přístroji PowerMeter/Circuit Monitor přes standardní protokol (Modbus). integrovat do monitorovacího systému SMS PowerLogic. Monitorování teploty Tento monitorovací systém, speciálně navržený pro VN zařízení Schneider Electric, pomocí optických vláken a senzorů umístěných v kritických místech nepřetržitě monitoruje oteplování. Monitorování a diagnostika teploty snižuje pravděpodobnost výskytu poruchy a snižuje nároky na údržbu. 4

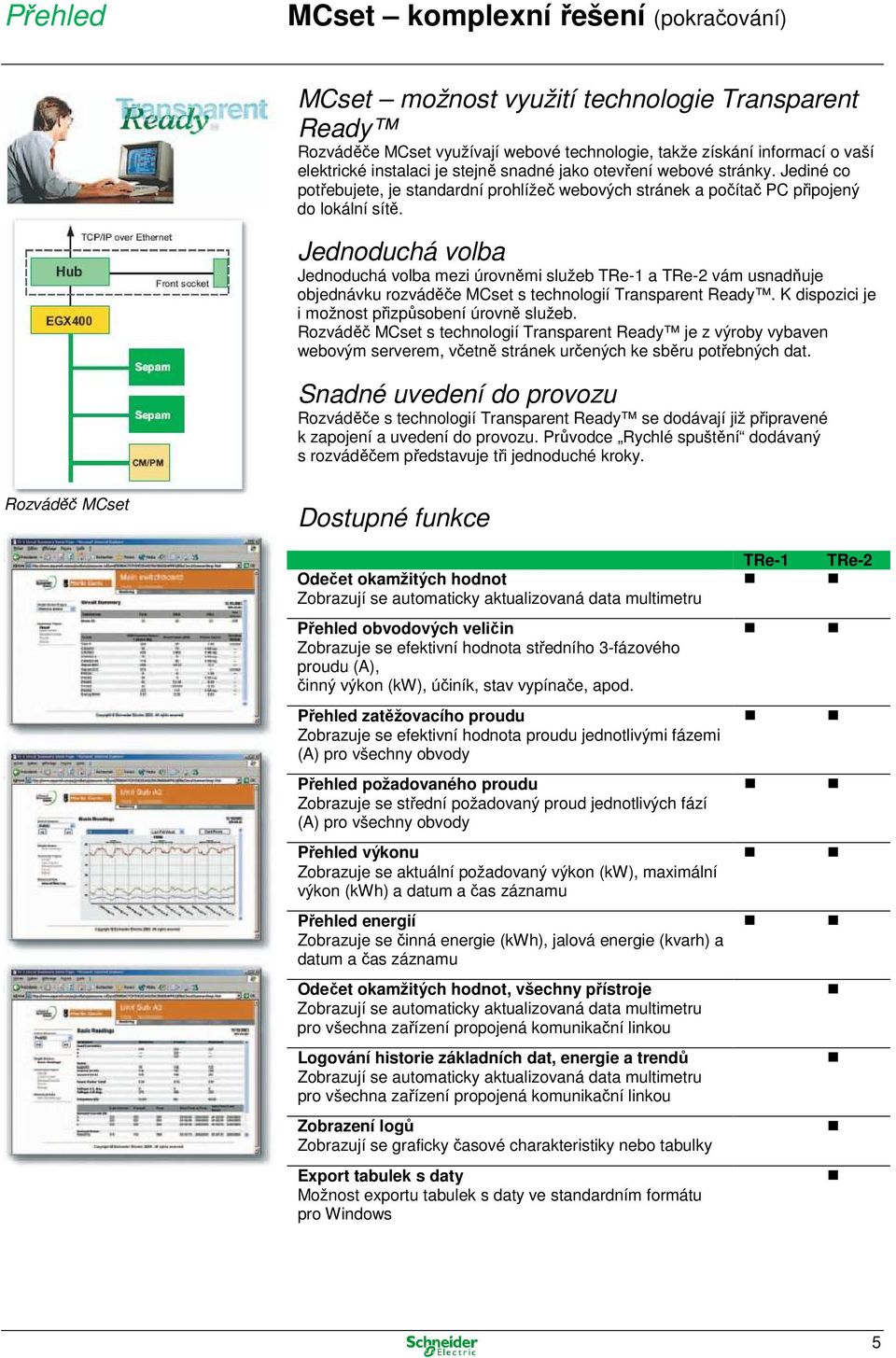

7 Přehled MCset komplexní řešení (pokračování) MCset možnost využití technologie Transparent Ready Rozváděče MCset využívají webové technologie, takže získání informací o vaší elektrické instalaci je stejně snadné jako otevření webové stránky. Jediné co potřebujete, je standardní prohlížeč webových stránek a počítač PC připojený do lokální sítě. Jednoduchá volba Jednoduchá volba mezi úrovněmi služeb TRe-1 a TRe-2 vám usnadňuje objednávku rozváděče MCset s technologií Transparent Ready. K dispozici je i možnost přizpůsobení úrovně služeb. Rozváděč MCset s technologií Transparent Ready je z výroby vybaven webovým serverem, včetně stránek určených ke sběru potřebných dat. Snadné uvedení do provozu Rozváděče s technologií Transparent Ready se dodávají již připravené k zapojení a uvedení do provozu. Průvodce Rychlé spuštění dodávaný s rozváděčem představuje tři jednoduché kroky. Rozváděč MCset Dostupné funkce Odečet okamžitých hodnot Zobrazují se automaticky aktualizovaná data multimetru Přehled obvodových veličin Zobrazuje se efektivní hodnota středního 3-fázového proudu (A), činný výkon (kw), účiník, stav vypínače, apod. Přehled zatěžovacího proudu Zobrazuje se efektivní hodnota proudu jednotlivými fázemi (A) pro všechny obvody Přehled požadovaného proudu Zobrazuje se střední požadovaný proud jednotlivých fází (A) pro všechny obvody Přehled výkonu Zobrazuje se aktuální požadovaný výkon (kw), maximální výkon (kwh) a datum a čas záznamu Přehled energií Zobrazuje se činná energie (kwh), jalová energie (kvarh) a datum a čas záznamu Odečet okamžitých hodnot, všechny přístroje Zobrazují se automaticky aktualizovaná data multimetru pro všechna zařízení propojená komunikační linkou Logování historie základních dat, energie a trendů Zobrazují se automaticky aktualizovaná data multimetru pro všechna zařízení propojená komunikační linkou Zobrazení logů Zobrazují se graficky časové charakteristiky nebo tabulky Export tabulek s daty Možnost exportu tabulek s daty ve standardním formátu pro Windows TRe-1 TRe-2 5

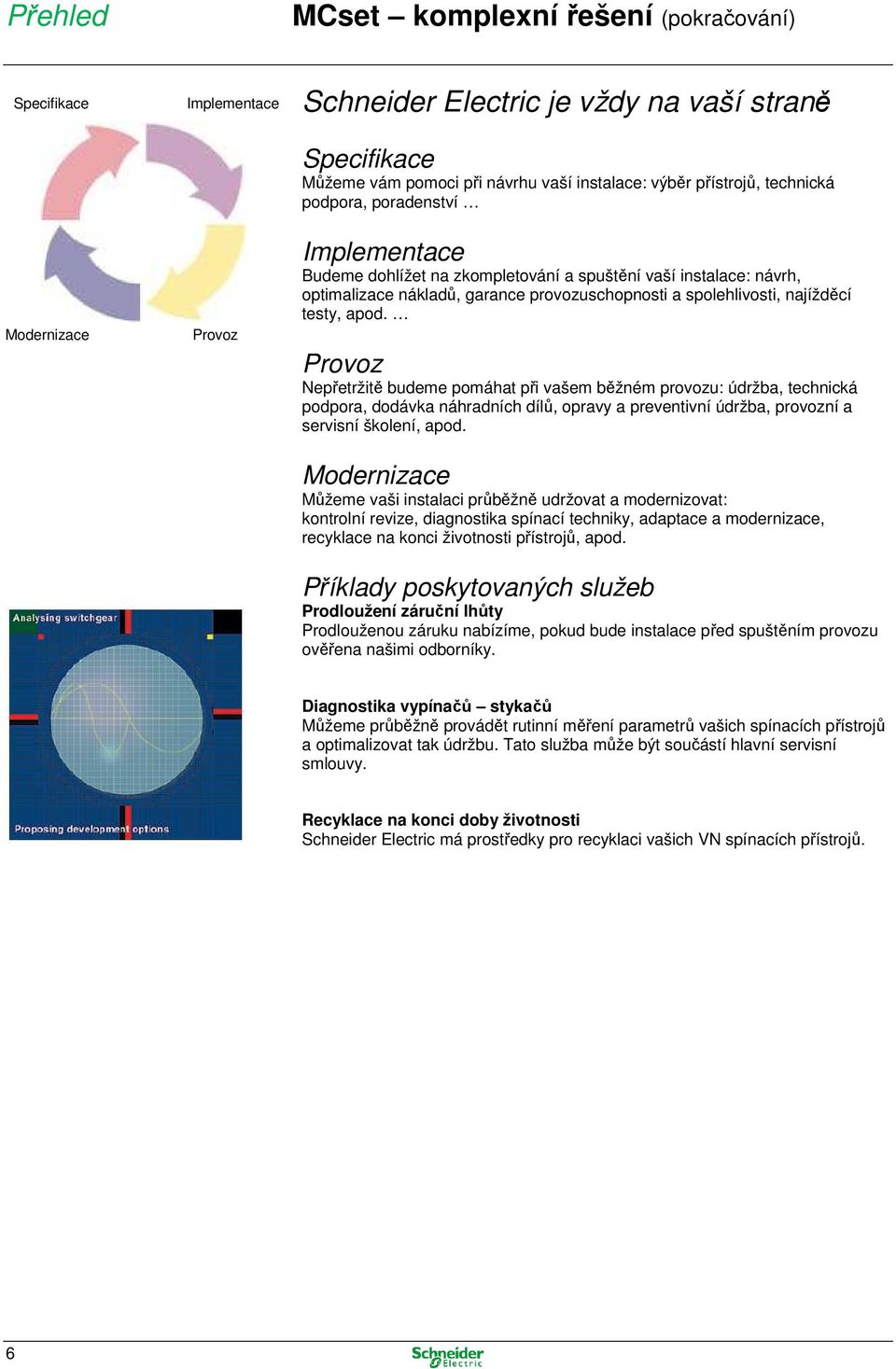

8 Přehled MCset komplexní řešení (pokračování) Specifikace Modernizace Implementace Provoz Schneider Electric je vždy na vaší straně Specifikace Můžeme vám pomoci při návrhu vaší instalace: výběr přístrojů, technická podpora, poradenství Implementace Budeme dohlížet na zkompletování a spuštění vaší instalace: návrh, optimalizace nákladů, garance provozuschopnosti a spolehlivosti, najížděcí testy, apod. Provoz Nepřetržitě budeme pomáhat při vašem běžném provozu: údržba, technická podpora, dodávka náhradních dílů, opravy a preventivní údržba, provozní a servisní školení, apod. Modernizace Můžeme vaši instalaci průběžně udržovat a modernizovat: kontrolní revize, diagnostika spínací techniky, adaptace a modernizace, recyklace na konci životnosti přístrojů, apod. Příklady poskytovaných služeb Prodloužení záruční lhůty Prodlouženou záruku nabízíme, pokud bude instalace před spuštěním provozu ověřena našimi odborníky. Diagnostika vypínačů stykačů Můžeme průběžně provádět rutinní měření parametrů vašich spínacích přístrojů a optimalizovat tak údržbu. Tato služba může být součástí hlavní servisní smlouvy. Recyklace na konci doby životnosti Schneider Electric má prostředky pro recyklaci vašich VN spínacích přístrojů. 6

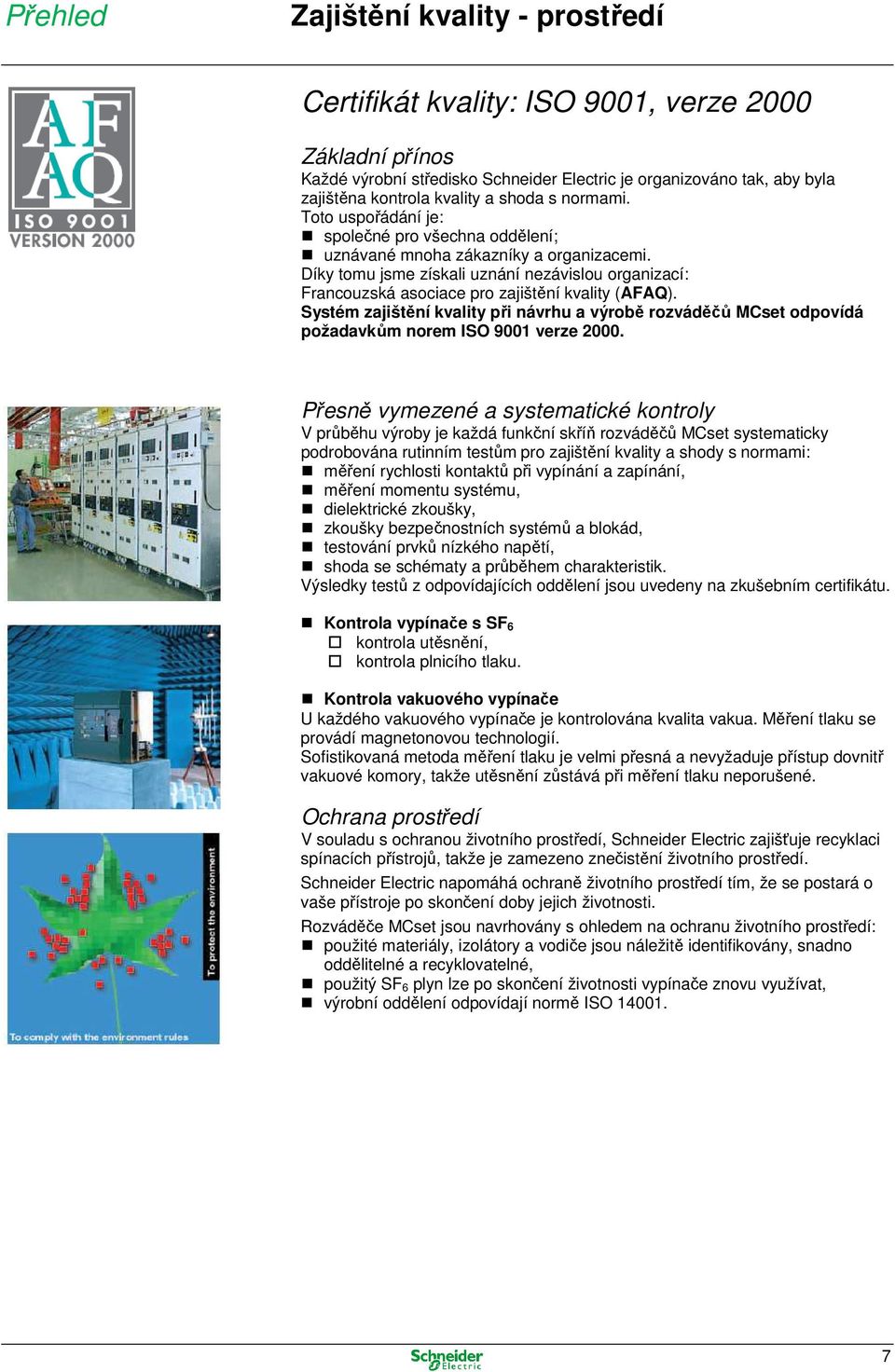

9 Přehled Zajištění kvality - prostředí Certifikát kvality: ISO 9001, verze 2000 Základní přínos Každé výrobní středisko Schneider Electric je organizováno tak, aby byla zajištěna kontrola kvality a shoda s normami. Toto uspořádání je: společné pro všechna oddělení; uznávané mnoha zákazníky a organizacemi. Díky tomu jsme získali uznání nezávislou organizací: Francouzská asociace pro zajištění kvality (AFAQ). Systém zajištění kvality při návrhu a výrobě rozváděčů MCset odpovídá požadavkům norem ISO 9001 verze Přesně vymezené a systematické kontroly V průběhu výroby je každá funkční skříň rozváděčů MCset systematicky podrobována rutinním testům pro zajištění kvality a shody s normami: měření rychlosti kontaktů při vypínání a zapínání, měření momentu systému, dielektrické zkoušky, zkoušky bezpečnostních systémů a blokád, testování prvků nízkého napětí, shoda se schématy a průběhem charakteristik. Výsledky testů z odpovídajících oddělení jsou uvedeny na zkušebním certifikátu. Kontrola vypínače s SF 6 kontrola utěsnění, kontrola plnicího tlaku. Kontrola vakuového vypínače U každého vakuového vypínače je kontrolována kvalita vakua. Měření tlaku se provádí magnetonovou technologií. Sofistikovaná metoda měření tlaku je velmi přesná a nevyžaduje přístup dovnitř vakuové komory, takže utěsnění zůstává při měření tlaku neporušené. Ochrana prostředí V souladu s ochranou životního prostředí, Schneider Electric zajišťuje recyklaci spínacích přístrojů, takže je zamezeno znečistění životního prostředí. Schneider Electric napomáhá ochraně životního prostředí tím, že se postará o vaše přístroje po skončení doby jejich životnosti. Rozváděče MCset jsou navrhovány s ohledem na ochranu životního prostředí: použité materiály, izolátory a vodiče jsou náležitě identifikovány, snadno oddělitelné a recyklovatelné, použitý SF 6 plyn lze po skončení životnosti vypínače znovu využívat, výrobní oddělení odpovídají normě ISO

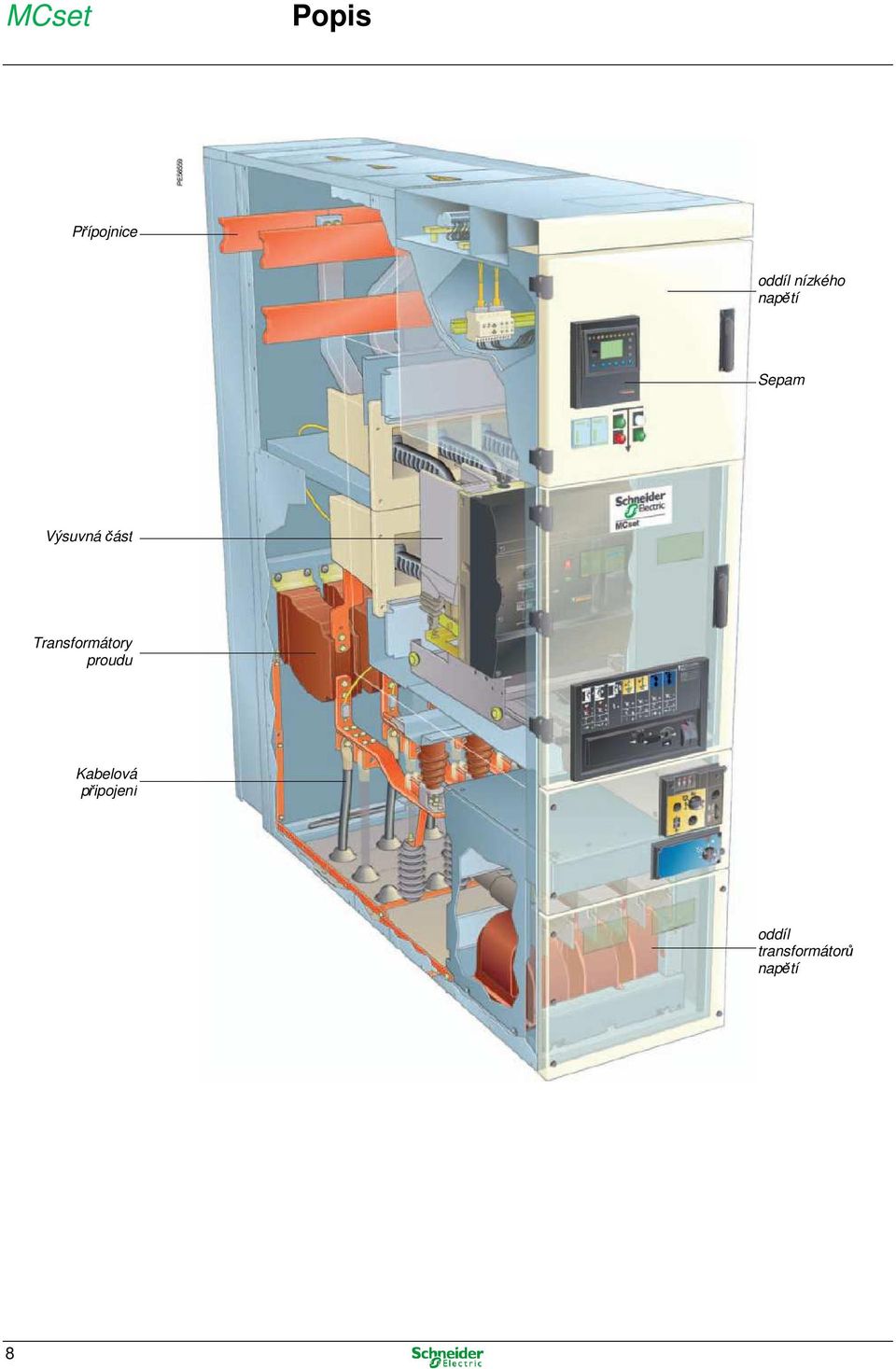

10 MCset Popis Přípojnice oddíl nízkého napětí Sepam Výsuvná část Transformátory proudu Kabelová připojení oddíl transformátorů napětí 8

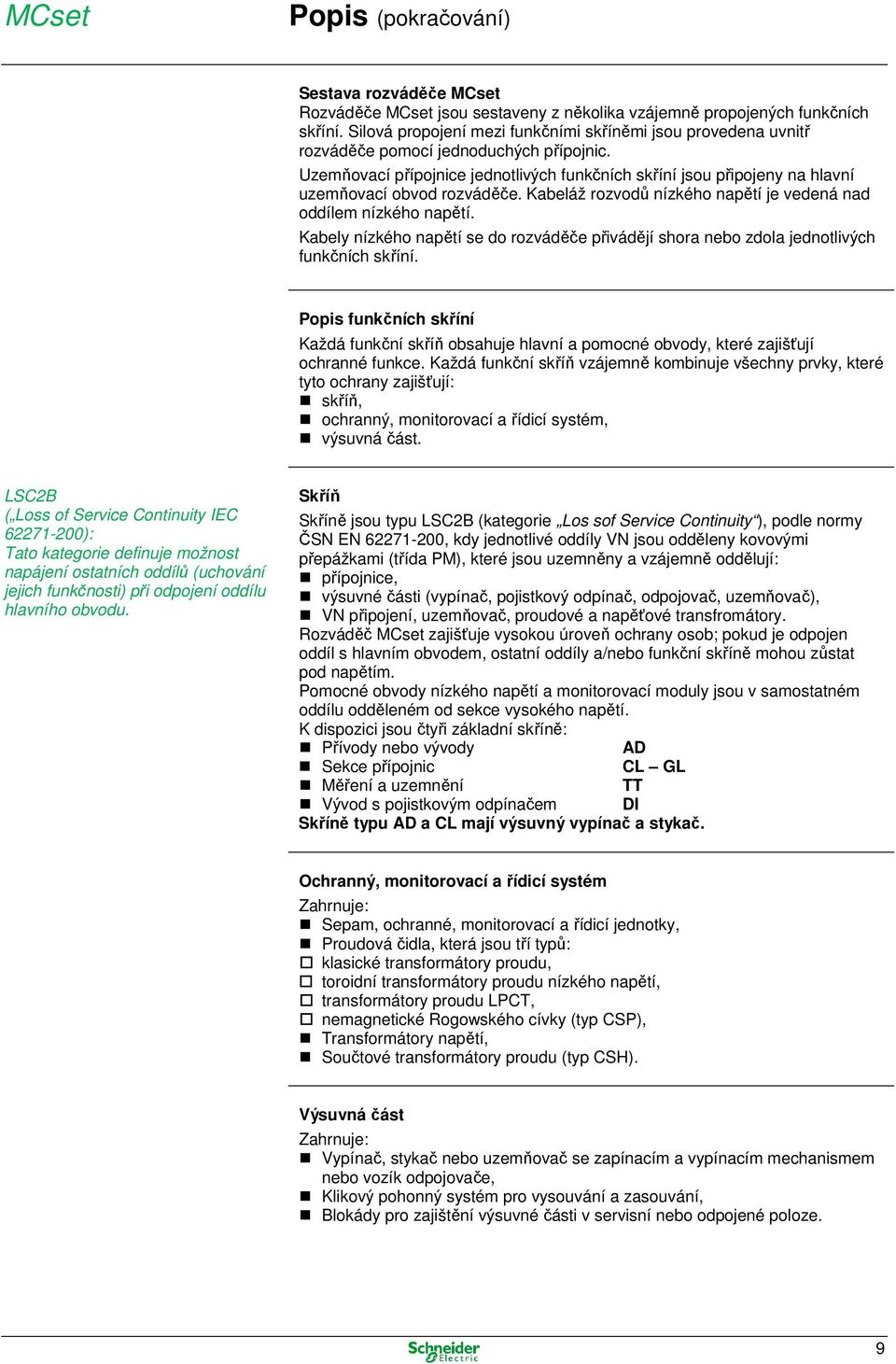

11 MCset Popis (pokračování) Sestava rozváděče MCset Rozváděče MCset jsou sestaveny z několika vzájemně propojených funkčních skříní. Silová propojení mezi funkčními skříněmi jsou provedena uvnitř rozváděče pomocí jednoduchých přípojnic. Uzemňovací přípojnice jednotlivých funkčních skříní jsou připojeny na hlavní uzemňovací obvod rozváděče. Kabeláž rozvodů nízkého napětí je vedená nad oddílem nízkého napětí. Kabely nízkého napětí se do rozváděče přivádějí shora nebo zdola jednotlivých funkčních skříní. Popis funkčních skříní Každá funkční skříň obsahuje hlavní a pomocné obvody, které zajišťují ochranné funkce. Každá funkční skříň vzájemně kombinuje všechny prvky, které tyto ochrany zajišťují: skříň, ochranný, monitorovací a řídicí systém, výsuvná část. LSC2B ( Loss of Service Continuity IEC ): Tato kategorie definuje možnost napájení ostatních oddílů (uchování jejich funkčnosti) při odpojení oddílu hlavního obvodu. Skříň Skříně jsou typu LSC2B (kategorie Los sof Service Continuity ), podle normy ČSN EN , kdy jednotlivé oddíly VN jsou odděleny kovovými přepážkami (třída PM), které jsou uzemněny a vzájemně oddělují: přípojnice, výsuvné části (vypínač, pojistkový odpínač, odpojovač, uzemňovač), VN připojení, uzemňovač, proudové a napěťové transfromátory. Rozváděč MCset zajišťuje vysokou úroveň ochrany osob; pokud je odpojen oddíl s hlavním obvodem, ostatní oddíly a/nebo funkční skříně mohou zůstat pod napětím. Pomocné obvody nízkého napětí a monitorovací moduly jsou v samostatném oddílu odděleném od sekce vysokého napětí. K dispozici jsou čtyři základní skříně: Přívody nebo vývody AD Sekce přípojnic CL GL Měření a uzemnění TT Vývod s pojistkovým odpínačem DI Skříně typu AD a CL mají výsuvný vypínač a stykač. Ochranný, monitorovací a řídicí systém Zahrnuje: Sepam, ochranné, monitorovací a řídicí jednotky, Proudová čidla, která jsou tří typů: klasické transformátory proudu, toroidní transformátory proudu nízkého napětí, transformátory proudu LPCT, nemagnetické Rogowského cívky (typ CSP), Transformátory napětí, Součtové transformátory proudu (typ CSH). Výsuvná část Zahrnuje: Vypínač, stykač nebo uzemňovač se zapínacím a vypínacím mechanismem nebo vozík odpojovače, Klikový pohonný systém pro vysouvání a zasouvání, Blokády pro zajištění výsuvné části v servisní nebo odpojené poloze. 9

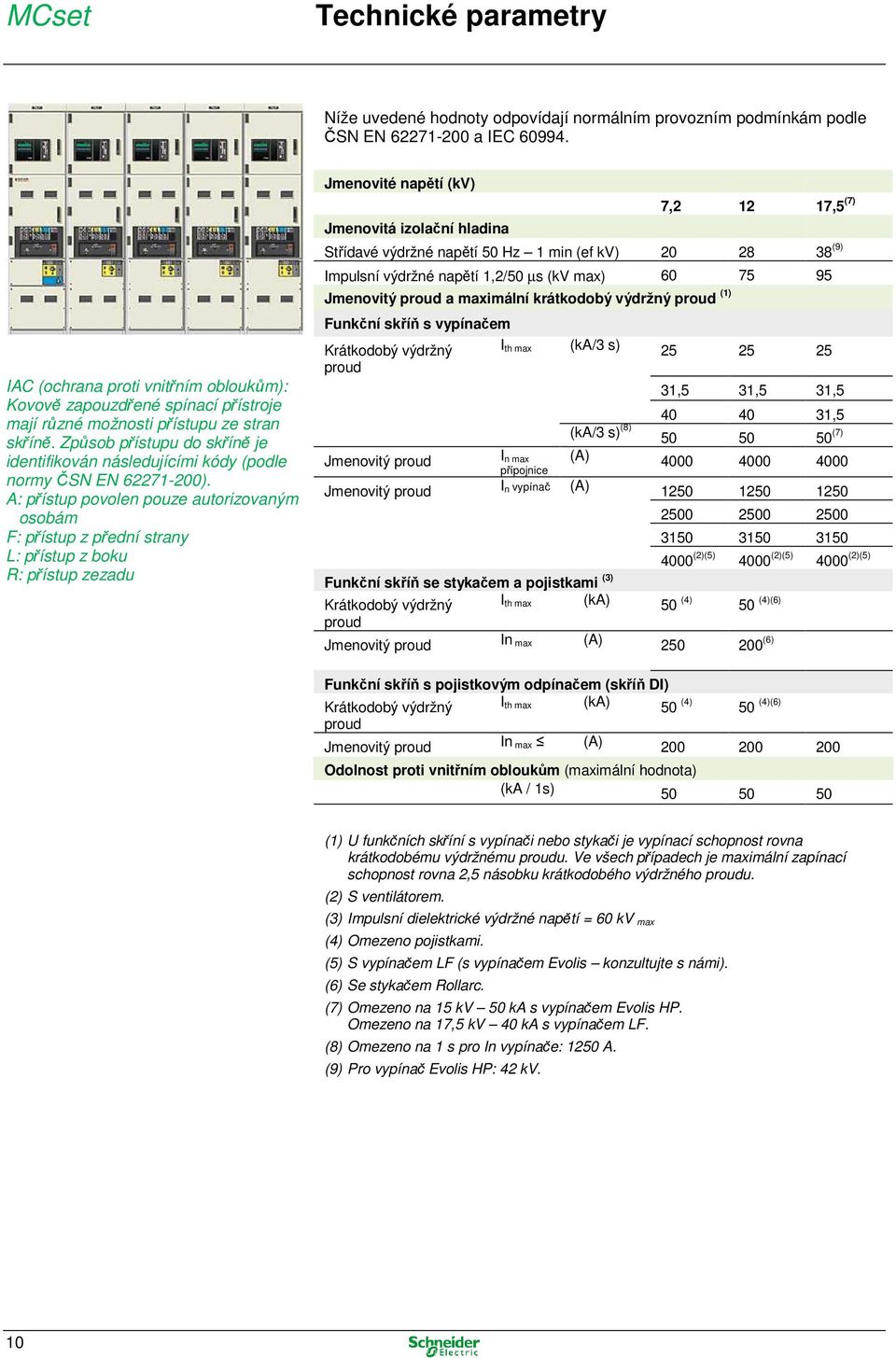

12 MCset Technické parametry Níže uvedené hodnoty odpovídají normálním provozním podmínkám podle ČSN EN a IEC IAC (ochrana proti vnitřním obloukům): Kovově zapouzdřené spínací přístroje mají různé možnosti přístupu ze stran skříně. Způsob přístupu do skříně je identifikován následujícími kódy (podle normy ČSN EN ). A: přístup povolen pouze autorizovaným osobám F: přístup z přední strany L: přístup z boku R: přístup zezadu Jmenovité napětí (kv) Jmenovitá izolační hladina 7, ,5 (7) Střídavé výdržné napětí 50 Hz 1 min (ef kv) (9) Impulsní výdržné napětí 1,2/50 µs (kv max) Jmenovitý proud a maximální krátkodobý výdržný proud (1) Funkční skříň s vypínačem Krátkodobý výdržný proud I th max (ka/3 s) Jmenovitý proud I n max přípojnice 31,5 31,5 31, ,5 (ka/3 s) (8) (7) (A) Jmenovitý proud I n vypínač (A) Funkční skříň se stykačem a pojistkami (3) Krátkodobý výdržný proud (2)(5) 4000 (2)(5) 4000 (2)(5) I th max (ka) 50 (4) 50 (4)(6) Jmenovitý proud In max (A) (6) Funkční skříň s pojistkovým odpínačem (skříň DI) Krátkodobý výdržný proud I th max (ka) 50 (4) 50 (4)(6) Jmenovitý proud In max (A) Odolnost proti vnitřním obloukům (maximální hodnota) (ka / 1s) (1) U funkčních skříní s vypínači nebo stykači je vypínací schopnost rovna krátkodobému výdržnému proudu. Ve všech případech je maximální zapínací schopnost rovna 2,5 násobku krátkodobého výdržného proudu. (2) S ventilátorem. (3) Impulsní dielektrické výdržné napětí = 60 kv max (4) Omezeno pojistkami. (5) S vypínačem LF (s vypínačem Evolis konzultujte s námi). (6) Se stykačem Rollarc. (7) Omezeno na 15 kv 50 ka s vypínačem Evolis HP. Omezeno na 17,5 kv 40 ka s vypínačem LF. (8) Omezeno na 1 s pro In vypínače: 1250 A. (9) Pro vypínač Evolis HP: 42 kv. 10

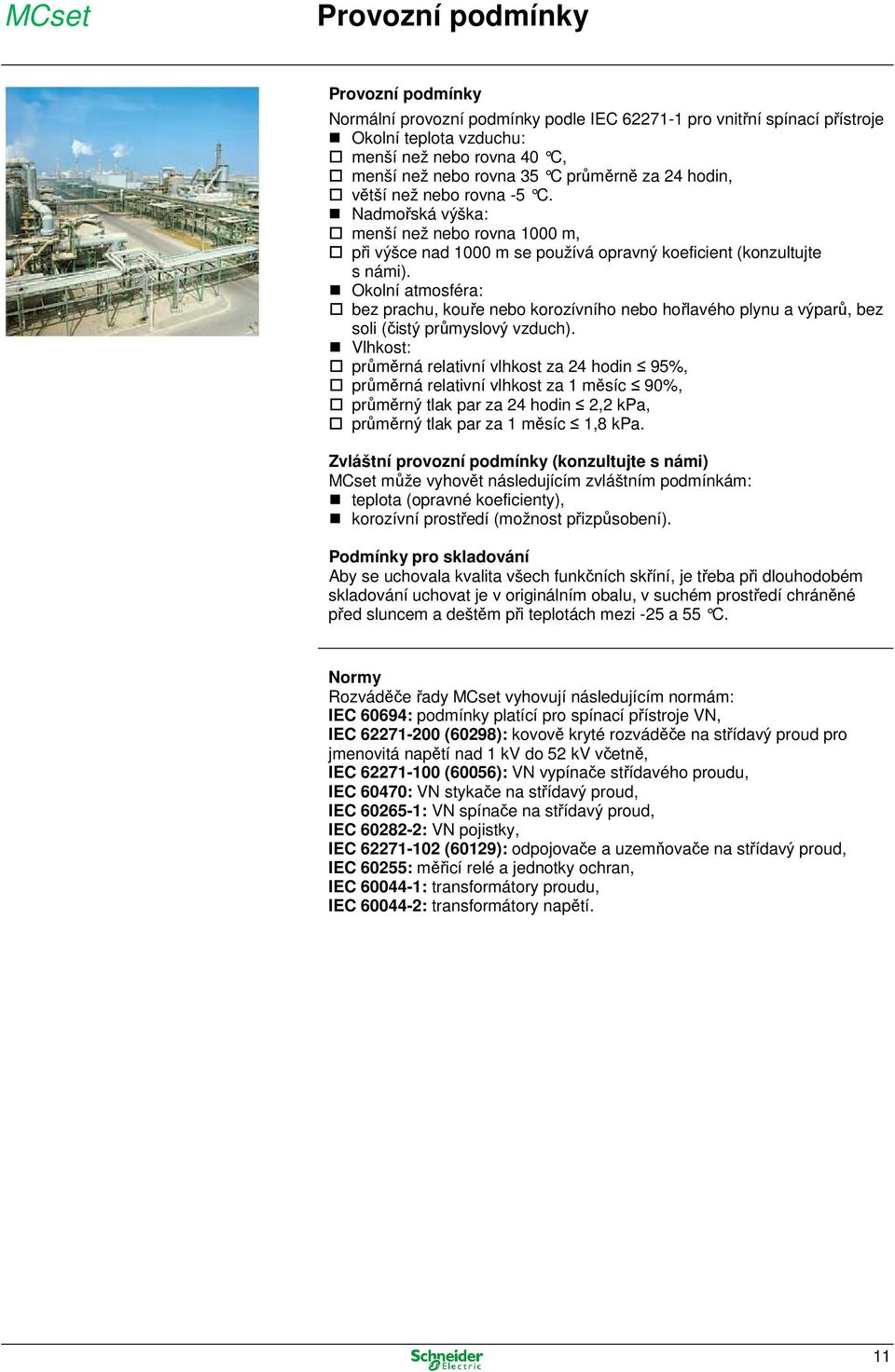

13 MCset Provozní podmínky Provozní podmínky Normální provozní podmínky podle IEC pro vnitřní spínací přístroje Okolní teplota vzduchu: menší než nebo rovna 40 C, menší než nebo rovna 35 C průměrně za 24 hodin, větší než nebo rovna -5 C. Nadmořská výška: menší než nebo rovna 1000 m, při výšce nad 1000 m se používá opravný koeficient (konzultujte s námi). Okolní atmosféra: bez prachu, kouře nebo korozívního nebo hořlavého plynu a výparů, bez soli (čistý průmyslový vzduch). Vlhkost: průměrná relativní vlhkost za 24 hodin 95%, průměrná relativní vlhkost za 1 měsíc 90%, průměrný tlak par za 24 hodin 2,2 kpa, průměrný tlak par za 1 měsíc 1,8 kpa. Zvláštní provozní podmínky (konzultujte s námi) MCset může vyhovět následujícím zvláštním podmínkám: teplota (opravné koeficienty), korozívní prostředí (možnost přizpůsobení). Podmínky pro skladování Aby se uchovala kvalita všech funkčních skříní, je třeba při dlouhodobém skladování uchovat je v originálním obalu, v suchém prostředí chráněné před sluncem a deštěm při teplotách mezi -25 a 55 C. Normy Rozváděče řady MCset vyhovují následujícím normám: IEC 60694: podmínky platící pro spínací přístroje VN, IEC (60298): kovově kryté rozváděče na střídavý proud pro jmenovitá napětí nad 1 kv do 52 kv včetně, IEC (60056): VN vypínače střídavého proudu, IEC 60470: VN stykače na střídavý proud, IEC : VN spínače na střídavý proud, IEC : VN pojistky, IEC (60129): odpojovače a uzemňovače na střídavý proud, IEC 60255: měřicí relé a jednotky ochran, IEC : transformátory proudu, IEC : transformátory napětí. 11

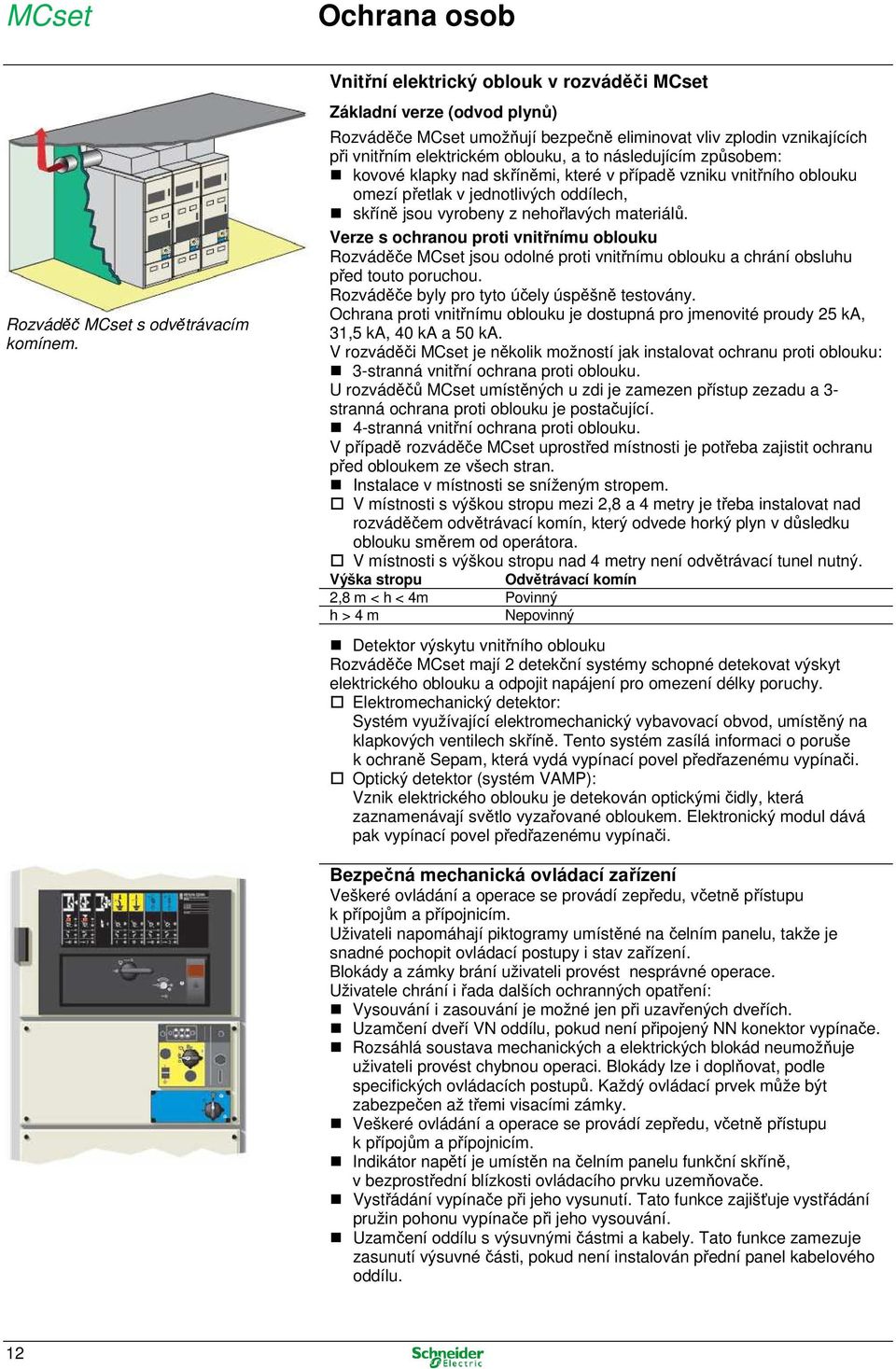

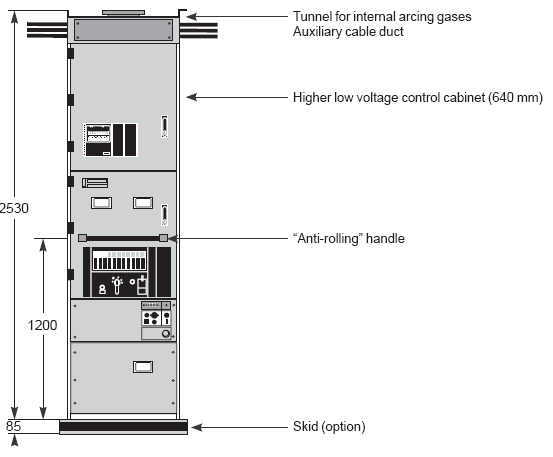

14 MCset Ochrana osob Rozváděč MCset s odvětrávacím komínem. Vnitřní elektrický oblouk v rozváděči MCset Základní verze (odvod plynů) Rozváděče MCset umožňují bezpečně eliminovat vliv zplodin vznikajících při vnitřním elektrickém oblouku, a to následujícím způsobem: kovové klapky nad skříněmi, které v případě vzniku vnitřního oblouku omezí přetlak v jednotlivých oddílech, skříně jsou vyrobeny z nehořlavých materiálů. Verze s ochranou proti vnitřnímu oblouku Rozváděče MCset jsou odolné proti vnitřnímu oblouku a chrání obsluhu před touto poruchou. Rozváděče byly pro tyto účely úspěšně testovány. Ochrana proti vnitřnímu oblouku je dostupná pro jmenovité proudy 25 ka, 31,5 ka, 40 ka a 50 ka. V rozváděči MCset je několik možností jak instalovat ochranu proti oblouku: 3-stranná vnitřní ochrana proti oblouku. U rozváděčů MCset umístěných u zdi je zamezen přístup zezadu a 3- stranná ochrana proti oblouku je postačující. 4-stranná vnitřní ochrana proti oblouku. V případě rozváděče MCset uprostřed místnosti je potřeba zajistit ochranu před obloukem ze všech stran. Instalace v místnosti se sníženým stropem. V místnosti s výškou stropu mezi 2,8 a 4 metry je třeba instalovat nad rozváděčem odvětrávací komín, který odvede horký plyn v důsledku oblouku směrem od operátora. V místnosti s výškou stropu nad 4 metry není odvětrávací tunel nutný. Výška stropu Odvětrávací komín 2,8 m < h < 4m Povinný h > 4 m Nepovinný Detektor výskytu vnitřního oblouku Rozváděče MCset mají 2 detekční systémy schopné detekovat výskyt elektrického oblouku a odpojit napájení pro omezení délky poruchy. Elektromechanický detektor: Systém využívající elektromechanický vybavovací obvod, umístěný na klapkových ventilech skříně. Tento systém zasílá informaci o poruše k ochraně Sepam, která vydá vypínací povel předřazenému vypínači. Optický detektor (systém VAMP): Vznik elektrického oblouku je detekován optickými čidly, která zaznamenávají světlo vyzařované obloukem. Elektronický modul dává pak vypínací povel předřazenému vypínači. Bezpečná mechanická ovládací zařízení Veškeré ovládání a operace se provádí zepředu, včetně přístupu k přípojům a přípojnicím. Uživateli napomáhají piktogramy umístěné na čelním panelu, takže je snadné pochopit ovládací postupy i stav zařízení. Blokády a zámky brání uživateli provést nesprávné operace. Uživatele chrání i řada dalších ochranných opatření: Vysouvání i zasouvání je možné jen při uzavřených dveřích. Uzamčení dveří VN oddílu, pokud není připojený NN konektor vypínače. Rozsáhlá soustava mechanických a elektrických blokád neumožňuje uživateli provést chybnou operaci. Blokády lze i doplňovat, podle specifických ovládacích postupů. Každý ovládací prvek může být zabezpečen až třemi visacími zámky. Veškeré ovládání a operace se provádí zepředu, včetně přístupu k přípojům a přípojnicím. Indikátor napětí je umístěn na čelním panelu funkční skříně, v bezprostřední blízkosti ovládacího prvku uzemňovače. Vystřádání vypínače při jeho vysunutí. Tato funkce zajišťuje vystřádání pružin pohonu vypínače při jeho vysouvání. Uzamčení oddílu s výsuvnými částmi a kabely. Tato funkce zamezuje zasunutí výsuvné části, pokud není instalován přední panel kabelového oddílu. 12

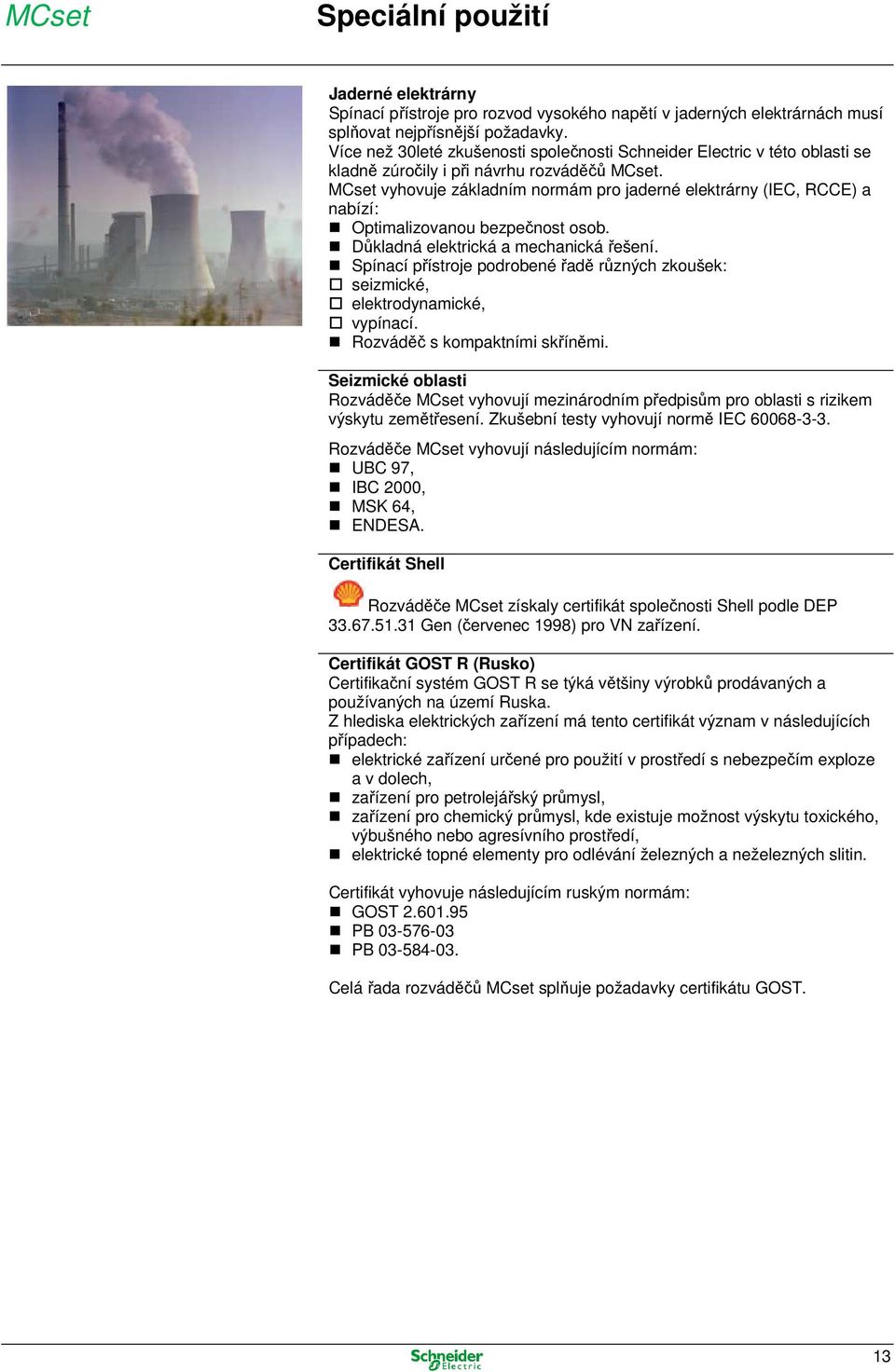

15 MCset Speciální použití Jaderné elektrárny Spínací přístroje pro rozvod vysokého napětí v jaderných elektrárnách musí splňovat nejpřísnější požadavky. Více než 30leté zkušenosti společnosti Schneider Electric v této oblasti se kladně zúročily i při návrhu rozváděčů MCset. MCset vyhovuje základním normám pro jaderné elektrárny (IEC, RCCE) a nabízí: Optimalizovanou bezpečnost osob. Důkladná elektrická a mechanická řešení. Spínací přístroje podrobené řadě různých zkoušek: seizmické, elektrodynamické, vypínací. Rozváděč s kompaktními skříněmi. Seizmické oblasti Rozváděče MCset vyhovují mezinárodním předpisům pro oblasti s rizikem výskytu zemětřesení. Zkušební testy vyhovují normě IEC Rozváděče MCset vyhovují následujícím normám: UBC 97, IBC 2000, MSK 64, ENDESA. Certifikát Shell Rozváděče MCset získaly certifikát společnosti Shell podle DEP Gen (červenec 1998) pro VN zařízení. Certifikát GOST R (Rusko) Certifikační systém GOST R se týká většiny výrobků prodávaných a používaných na území Ruska. Z hlediska elektrických zařízení má tento certifikát význam v následujících případech: elektrické zařízení určené pro použití v prostředí s nebezpečím exploze a v dolech, zařízení pro petrolejářský průmysl, zařízení pro chemický průmysl, kde existuje možnost výskytu toxického, výbušného nebo agresívního prostředí, elektrické topné elementy pro odlévání železných a neželezných slitin. Certifikát vyhovuje následujícím ruským normám: GOST PB PB Celá řada rozváděčů MCset splňuje požadavky certifikátu GOST. 13

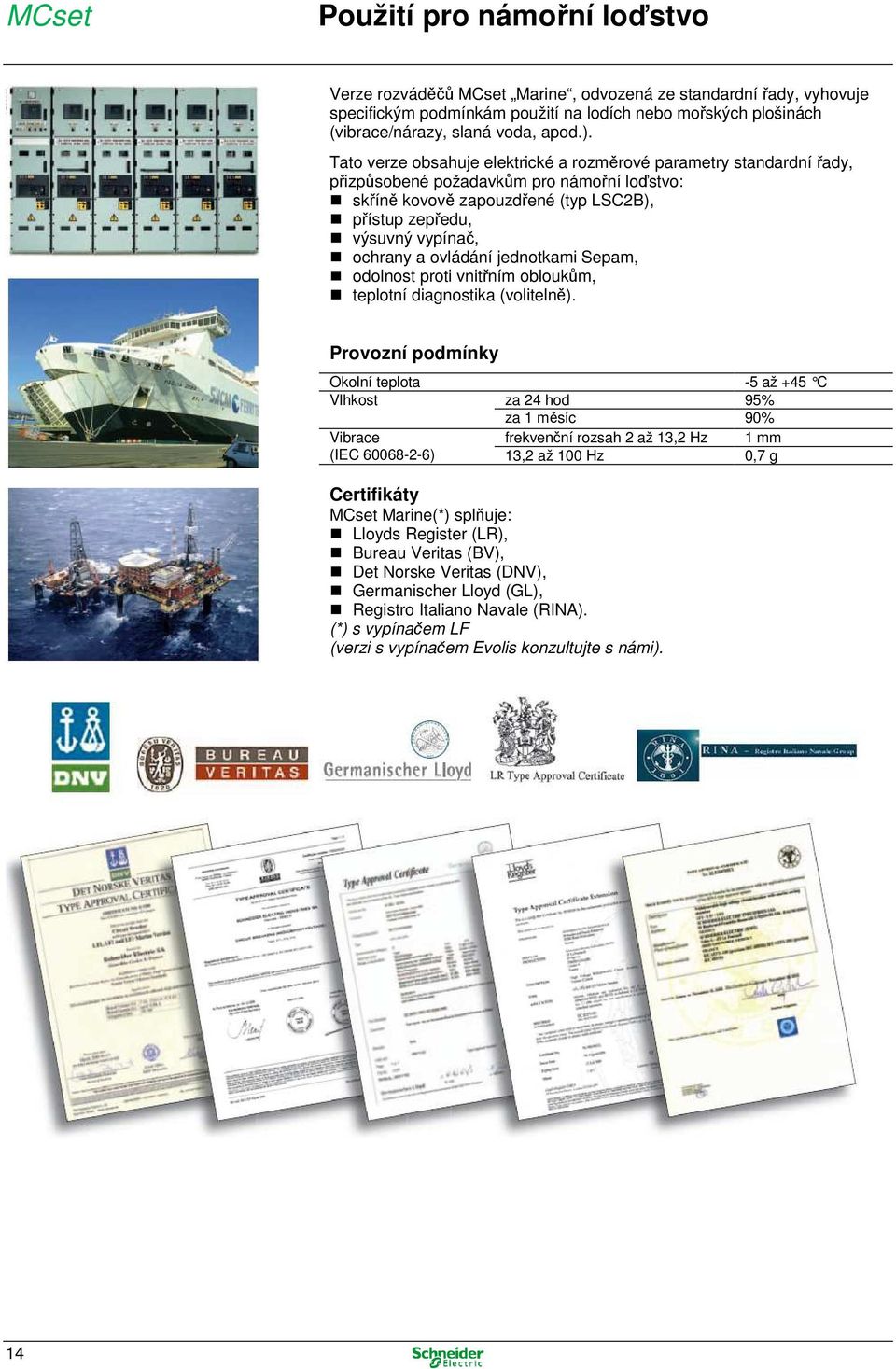

16 MCset Použití pro námořní loďstvo Verze rozváděčů MCset Marine, odvozená ze standardní řady, vyhovuje specifickým podmínkám použití na lodích nebo mořských plošinách (vibrace/nárazy, slaná voda, apod.). Tato verze obsahuje elektrické a rozměrové parametry standardní řady, přizpůsobené požadavkům pro námořní loďstvo: skříně kovově zapouzdřené (typ LSC2B), přístup zepředu, výsuvný vypínač, ochrany a ovládání jednotkami Sepam, odolnost proti vnitřním obloukům, teplotní diagnostika (volitelně). Provozní podmínky Okolní teplota -5 až +45 C Vlhkost za 24 hod 95% za 1 měsíc 90% Vibrace frekvenční rozsah 2 až 13,2 Hz 1 mm (IEC ) 13,2 až 100 Hz 0,7 g Certifikáty MCset Marine(*) splňuje: Lloyds Register (LR), Bureau Veritas (BV), Det Norske Veritas (DNV), Germanischer Lloyd (GL), Registro Italiano Navale (RINA). (*) s vypínačem LF (verzi s vypínačem Evolis konzultujte s námi). 14

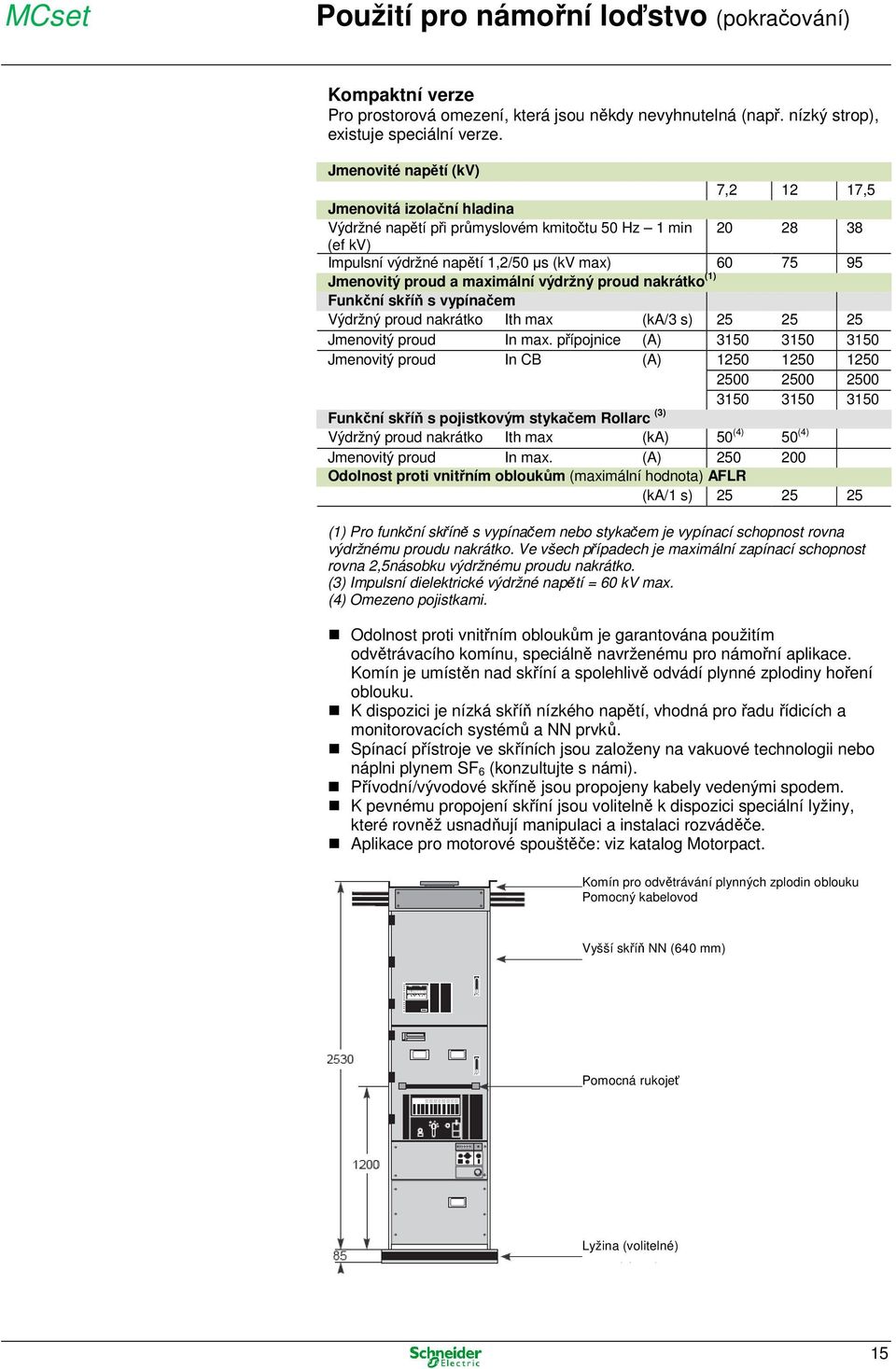

17 MCset Použití pro námořní loďstvo (pokračování) Kompaktní verze Pro prostorová omezení, která jsou někdy nevyhnutelná (např. nízký strop), existuje speciální verze. Jmenovité napětí (kv) 7, ,5 Jmenovitá izolační hladina Výdržné napětí při průmyslovém kmitočtu 50 Hz 1 min (ef kv) Impulsní výdržné napětí 1,2/50 µs (kv max) Jmenovitý proud a maximální výdržný proud nakrátko (1) Funkční skříň s vypínačem Výdržný proud nakrátko Ith max (ka/3 s) Jmenovitý proud In max. přípojnice (A) Jmenovitý proud In CB (A) Funkční skříň s pojistkovým stykačem Rollarc (3) Výdržný proud nakrátko Ith max (ka) 50 (4) 50 (4) Jmenovitý proud In max. (A) Odolnost proti vnitřním obloukům (maximální hodnota) AFLR (ka/1 s) (1) Pro funkční skříně s vypínačem nebo stykačem je vypínací schopnost rovna výdržnému proudu nakrátko. Ve všech případech je maximální zapínací schopnost rovna 2,5násobku výdržnému proudu nakrátko. (3) Impulsní dielektrické výdržné napětí = 60 kv max. (4) Omezeno pojistkami. Odolnost proti vnitřním obloukům je garantována použitím odvětrávacího komínu, speciálně navrženému pro námořní aplikace. Komín je umístěn nad skříní a spolehlivě odvádí plynné zplodiny hoření oblouku. K dispozici je nízká skříň nízkého napětí, vhodná pro řadu řídicích a monitorovacích systémů a NN prvků. Spínací přístroje ve skříních jsou založeny na vakuové technologii nebo náplni plynem SF 6 (konzultujte s námi). Přívodní/vývodové skříně jsou propojeny kabely vedenými spodem. K pevnému propojení skříní jsou volitelně k dispozici speciální lyžiny, které rovněž usnadňují manipulaci a instalaci rozváděče. Aplikace pro motorové spouštěče: viz katalog Motorpact. Komín pro odvětrávání plynných zplodin oblouku Pomocný kabelovod Vyšší skříň NN (640 mm) Pomocná rukojeť Lyžina (volitelné) 15

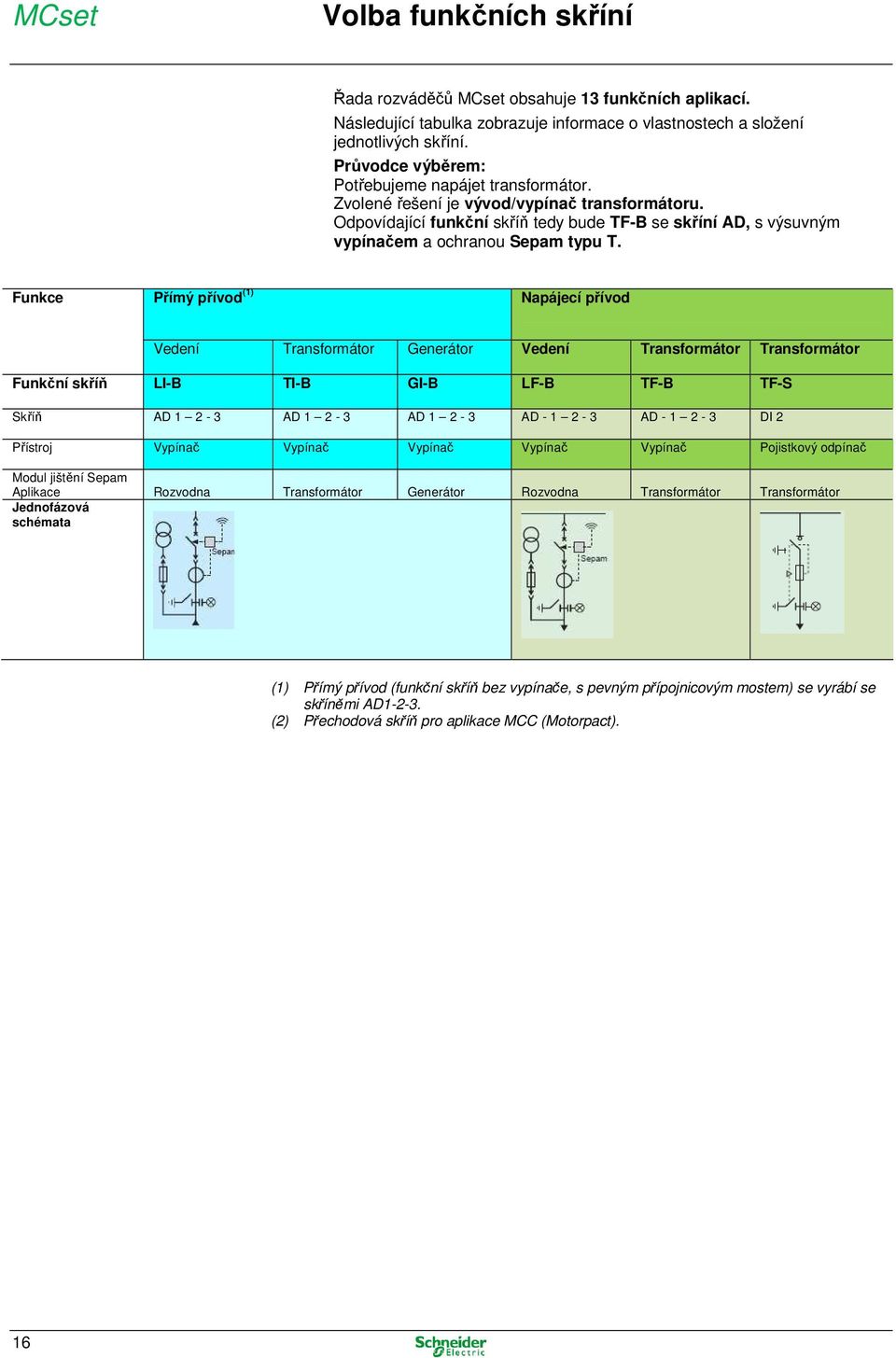

18 MCset Volba funkčních skříní Řada rozváděčů MCset obsahuje 13 funkčních aplikací. Následující tabulka zobrazuje informace o vlastnostech a složení jednotlivých skříní. Průvodce výběrem: Potřebujeme napájet transformátor. Zvolené řešení je vývod/vypínač transformátoru. Odpovídající funkční skříň tedy bude TF-B se skříní AD, s výsuvným vypínačem a ochranou Sepam typu T. Funkce Přímý přívod (1) Napájecí přívod Vedení Transformátor Generátor Vedení Transformátor Transformátor Funkční skříň LI-B TI-B GI-B LF-B TF-B TF-S Skříň AD AD AD AD AD DI 2 Přístroj Vypínač Vypínač Vypínač Vypínač Vypínač Pojistkový odpínač Modul jištění Sepam Aplikace Rozvodna Transformátor Generátor Rozvodna Transformátor Transformátor Jednofázová schémata (1) Přímý přívod (funkční skříň bez vypínače, s pevným přípojnicovým mostem) se vyrábí se skříněmi AD (2) Přechodová skříň pro aplikace MCC (Motorpact). 16

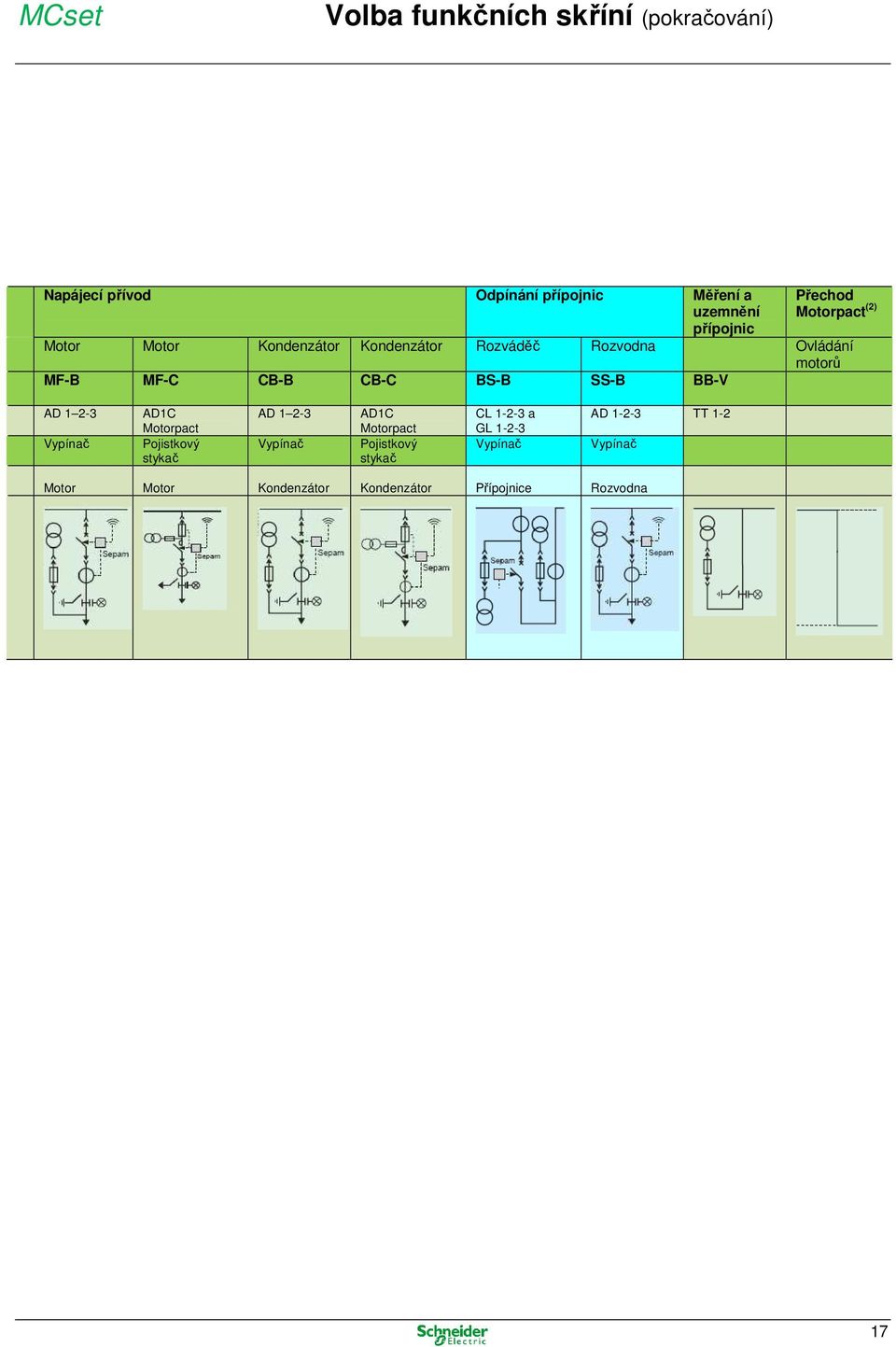

19 MCset Volba funkčních skříní (pokračování) Napájecí přívod Odpínání přípojnic Měření a uzemnění přípojnic Přechod Motorpact (2) Motor Motor Kondenzátor Kondenzátor Rozváděč Rozvodna Ovládání motorů MF-B MF-C CB-B CB-C BS-B SS-B BB-V AD Vypínač AD1C Motorpact Pojistkový stykač AD Vypínač AD1C Motorpact Pojistkový stykač CL a GL Vypínač AD TT 1-2 Vypínač Motor Motor Kondenzátor Kondenzátor Přípojnice Rozvodna 17

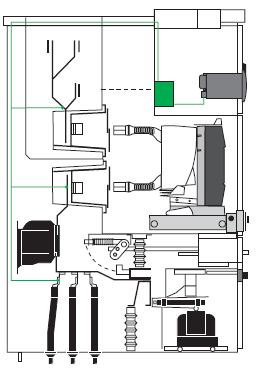

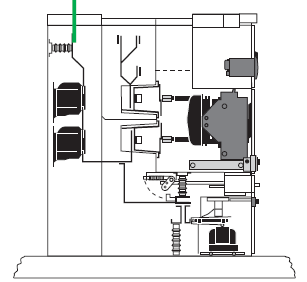

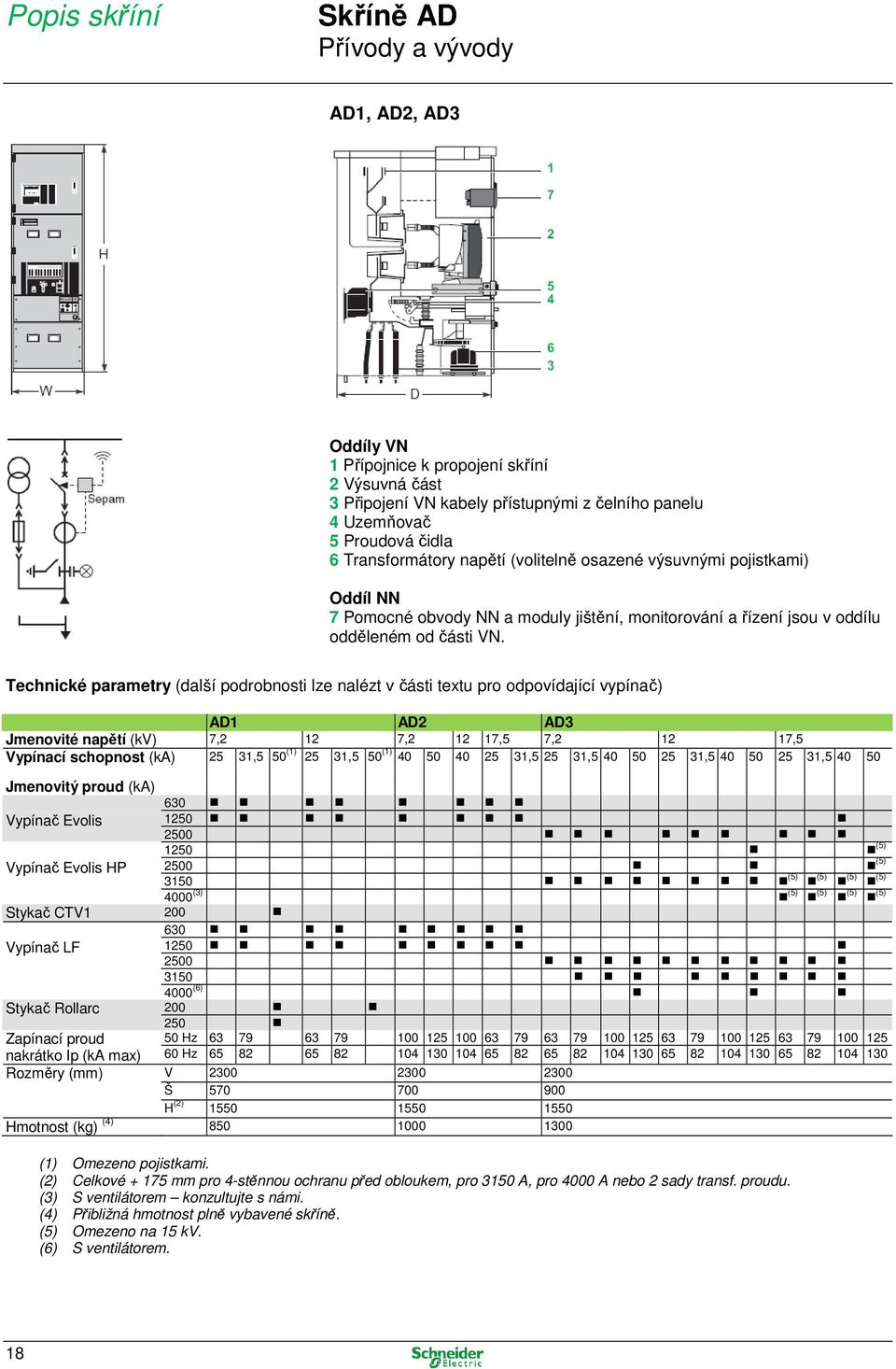

20 Popis skříní Skříně AD Přívody a vývody AD1, AD2, AD3 Oddíly VN 1 Přípojnice k propojení skříní 2 Výsuvná část 3 Připojení VN kabely přístupnými z čelního panelu 4 Uzemňovač 5 Proudová čidla 6 Transformátory napětí (volitelně osazené výsuvnými pojistkami) Oddíl NN 7 Pomocné obvody NN a moduly jištění, monitorování a řízení jsou v oddílu odděleném od části VN. Technické parametry (další podrobnosti lze nalézt v části textu pro odpovídající vypínač) AD1 AD2 AD3 Jmenovité napětí (kv) 7,2 12 7, ,5 7, ,5 Vypínací schopnost (ka) 25 31,5 50 (1) 25 31,5 50 (1) , , , , Jmenovitý proud (ka) 630 Vypínač Evolis (5) Vypínač Evolis HP 2500 (5) 3150 (5) (5) (5) (5) 4000 (3) (5) (5) (5) (5) Stykač CTV Vypínač LF (6) Stykač Rollarc Zapínací proud 50 Hz nakrátko Ip (ka max) 60 Hz Rozměry (mm) V Š H (2) Hmotnost (kg) (4) (1) Omezeno pojistkami. (2) Celkové mm pro 4-stěnnou ochranu před obloukem, pro 3150 A, pro 4000 A nebo 2 sady transf. proudu. (3) S ventilátorem konzultujte s námi. (4) Přibližná hmotnost plně vybavené skříně. (5) Omezeno na 15 kv. (6) S ventilátorem. 18

21 Popis skříní Skříně CL - GL Podélné spínání přípojnic Funkční jednotka pro podélné spínání přípojnic se skládá ze dvou skříní montovaných vedle sebe (v jedné skříni je vypínač, ve druhé sběrnice). CL1, CL2, CL3 GL1, GL2, GL3 CL1-2-3 nebo GL1-2-3 Oddíly VN 1 Přípojnice k propojení funkčních skříní 2 Výsuvná část 3 Proudová čidla 4 Transformátory napětí (volitelně osazené výsuvnými pojistkami) Oddíl NN 5 Pomocné obvody NN a moduly jištění, monitorování a řízení jsou v oddílu odděleném od části VN. Technické parametry (další podrobnosti lze nalézt v části textu pro odpovídající vypínač) CL1-GL1 CL2-GL2 CL3-GL3 Jmenovité napětí (kv) 7,2 12 7, ,5 7, ,5 Vypínací schopnost (ka) 25 31, , , , , , Jmenovitý proud (ka) 630 Vypínač Evolis (5) Vypínač Evolis HP 2500 (5) 3150 (5) (5) (5) (5) 4000 (3) (5) (5) (5) (5) 630 Vypínač LF (6) Zapínací proud 50 Hz nakrátko Ip (ka max) 60 Hz Rozměry (mm) V Š 570 (x2) 700 (x2) 900 (x2) H (2) Hmotnost (kg) (4) 1300 (CL1 + GL1) 1500 (CL2 + GL2) 1500 (CL3 + GL3) (2) Celkové mm pro 4-stěnnou ochranu před obloukem, pro 3150 A, pro 4000 A nebo 2 sady transf. proudu. (3) S ventilátorem konzultujte s námi. (4) Přibližná hmotnost plně vybavené skříně. (5) Omezeno na 15 kv. (6) S ventilátorem. 19

22 Popis skříní Skříně TT Měření napětí Uzemnění přípojnic TT1-2 Oddíly VN 1 Přípojnice k propojení funkčních skříní. 2 Uzemňovač. 3 Transformátory napětí (volitelně osazené výsuvnými pojistkami). Oddíl NN 4 Pomocné obvody NN a moduly jištění, monitorování a řízení jsou v oddílu odděleném od části VN. Technické parametry TT1 TT2 Jmenovité napětí kv 7,2 12 7, ,5 Jm. izolační hladina kv, ef, 50 Hz 1 min kv, imp. 1,2/50 µs Jmenovitý proud A (2) Krátkodobý výdržný proud (ka, ef, 1s) 31,5 31, ,5 40 Krátkodobý výdržný proud (ka, ef, 3s) 31,5 31, ,5 40 Rozměry a hmotnost V (mm) Š (mm) H (mm) (1) Hmotnost (kg) (1) celkové mm pro 4-stěnnou ochranu před obloukem. (2) Pouze s vypínačem LF. 20

23 Popis skříní Skříně DI Vývod s pojistkovým odpínačem DI2 Oddíly VN 1 Přípojnice k propojení funkčních skříní. 2 Odpínač - uzemňovač. 3 VN pojistky. Oddíl NN 4 Pomocné obvody NN a moduly jištění, monitorování a řízení jsou v oddílu odděleném od části VN. Technické parametry DI2 Jmenovité napětí kv 7, ,5 Jm. izolační hladina kv, ef, 50 Hz 1 min kv, imp. 1,2/50 µs Jmenovitý proud A 200 Vypínací schopnost ka (2) ,5 Krátkodobý výdržný proud (ka, ef) (2) 31,5 31,5 50 Rozměry a hmotnost V (mm) 2300 Š (mm) 700 H (mm) (1) 1550 Hmotnost (kg) 500 (1) Celkové mm pro 4-stěnnou ochranu před obloukem (2) Omezeno pojistkami. Skříně DI s pojistkovými odpínači se používají pro napájení a jištění transformátorů malých výkonů. Např. pomocné transformátory v primárních rozvodnách. Veškeré ovládací operace se provádějí zepředu, včetně přístupu k přípojům a přípojnicím. Všechny funkční blokády vyhovují směrnicím IEC : odpínač je možné sepnout jen při vypnutém uzemňovači a čelním panelu na místě, sepnutí uzemňovače je možné jen při rozpojeném odpínači, otevření přístupového panelu k přípojům VN a pojistkám je možné jen při sepnutém uzemňovači před a za pojistkami, odpínač je uzamčen v pozici rozpojeno, pokud je sejmut přístupový panel. Indikátor napětí je umístěn na čelním panelu funkční jednotky, integrované s ovládacím panelem odpínače. 21

24 Popis skříní Motorpact Přechodové skříně Motorpact Obsah Základní zařízení 1 skříň (standardní krytí IP3X), 1 sada přípojnic v samostatném oddílu, 1 odnímatelný čelní panel. Volitelné příslušenství Ochrana proti vnitřním obloukům, Skříň s krytím IP4X nebo IPX1, Zapouzdřené přípojnice. Technické parametry Maximální jmenovité napětí 7,2 kv Jmenovitá izolační hladina Výdržné napětí při průmyslovém kmitočtu 50 Hz 1 min 20 kv Impulsní výdržné napětí 1,2/50 µs (kv max) 60 kv Jmenovitý proud 630 A 1250 A 2500 A 3150 A Rozměry a hmotnost V (mm) 2300 mm Š (mm) 375 mm H (mm) (1) 1550 mm Přibližná hmotnost (kg) 1250 A 240 kg 2500 A 275 kg 3150 A 310 kg 22

25 Popis skříní Motorpact Jištění a řízení motorů Motorpact - nová řada motorových spouštěčů s vakuovým stykačem Motorpact je rozváděč pro spínání a řízení motorů, který lze přes přechodovou skříň propojit s rozváděčem MCset. Rozváděč MCset se skříní Motorpact Hlavní parametry jmenovité napětí 7,2 kv, maximální jmenovitý proud v přípojnicích: 2500 A, jmenovitý výdržný proud nakrátko: 40 ka 3s, odolnost proti vnitřním obloukům: 25 ka 1 s 40 ka 0,5 s 50 ka 0,25 s jmenovitý pracovní proud: 400 A, jmenovitý proud pojistek: 2 x 250 A max. Pozn.: podrobnosti, viz katalog Motorpact, č. AMTED Motorové spouštěče Motorpact poskytují širokou škálu aplikací, včetně spouštění při omezeném napětí: FVNR: přímé zapínání do sítě, RVAT: spouštění při omezeném napětí s autotransformátorem, RVSS: spouštění při omezeném napětí se soft-startérem. Tyto spouštěče jsou vhodné pro všechny komerční VN aplikace, jako např. v ropném průmyslu, hornictví, vodohospodářském průmyslu, papírenství, pro spouštění: čerpadel, ventilátorů, kompresorů, drtičů, dopravních pásů, apod. Kompaktnost Kompaktní rozměry se šířkou 375 mm. Soft-startér a autotransformátor zabudované v rozváděči. Bezpečnost Plná ochrana skříně proti vnitřním obloukům (ze 4 stran). Elektrické a mechanické blokády, operace jen při zavřených dveřích. Viditelné rozpojení přes kontrolní okénka. Spolehlivost Menší počet součástí a spojovacích prvků. Menší nároky na údržbu Odolnost proti korozívnímu prostředí. Odpojovač bez údržby (kapacita: 5000 operací). Přístup do jednotlivých oddílů zepředu. Technické parametry Instalace Maximální jmenovité napětí Jmenovitá izolační hladina Výdržné napětí při průmyslovém kmitočtu 50 Hz 1 min Impulsní výdržné napětí 1,2/50 µs (kv max) Maximální jmenovitý proud nakrátko (přípojnice) Jmenovitý kmitočet Maximální jmenovitý proud v přípojnicích Stupeň krytí Skříň Mezi oddíly vnitřní provedení 7,2 kv 20 kv 60 kv 40 ka 3s 50 ka 2 s* 50/60 Hz 2500 A 3150 A* IP3X, IP4X, IPX1, IPX2 IP2XC * Pro samostatné aplikace nebo při spojení s rozváděčem MCset s vypínačem LF. 23

26 Popis skříní Motorpact Jištění a řízení motorů (pokračování) FVNR Nereversibilní spouštěč asynchronních motorů při plném napětí Řada Motorpact zahrnuje 3 typy motorových spouštěčů Oddíl VN 1 Odpojovač vedení 2 Přípojnice 3 Pojistky 4 Stykač 5 Uzemňovač 6 Snímače proudu LPCT, transformátor proudu a detektor zemního spojení Oddíl NN 7 Jištění NN, měřicí a řídicí přístroje RVAT Spouštěč asynchronních motorů s autotransformátorem 1 Spouštěcí vakuový stykač 2 Přípojnice 3 Autotransformátor RVSS Elektronický spouštěč asynchronních motorů (softstartér) 1 Vakuový stykač 2 Přípojnice 3 Softstartér 24

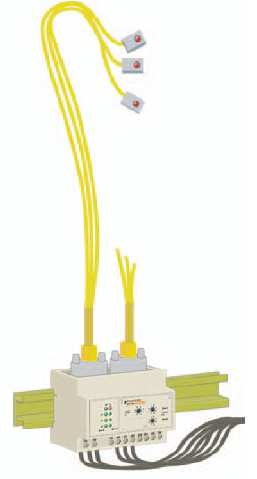

27 Jištění, monitorování a řízení Teplotní diagnostika Pro dodavatele elektrické energie má vysokou důležitost nepřetržitost dodávky. Nový diagnostický systém nepřetržitého monitorování teploty, vyvinutý pro rozváděče řady MCset, snižuje pravděpodobnost výskytu poruchy a snižuje i dobu údržby. Systém teplotní diagnostiky Použití Pro snížení nákladů na údržbu rozvoden VN. Pomocí optických vláken a snímačů umístěných v kritických částech nepřetržitě monitoruje oteplení. Snímače jsou umístěny na kabelových koncovkách a na držácích VN pojistek. Přehled Teplotní diagnostika je založena na principu měření teploty obvodů pod napětím. Díky použití optických vláken nehrozí nebezpečí poškození izolace. Diagnostika představuje: nepřetržité monitorování oteplení ve spojích živých obvodů, spuštění pre-alarmu a alarmu suchými kontakty, indikace odpovídající zóny a obvodu. Standardní řešení obsahuje modul MDT a dvě sondy (viz dále). Sondy CFO733 Sondy s optickými vlákny jsou připraveny z výroby a obsahují: 3 snímače připojované k silovému obvodu, optické konektory, konektor pro připojení k modulu. Tento konektor zahrnuje elektro-optický převodník, takže při sestavování nejsou nutné žádné optické spoje. Modul MDT107 Elektronický modul MDT107 se montuje ve skříni do oddílu nízkého napětí. Modul zajišťuje následující funkce: monitorování oteplení ve 2 zónách, spuštění pre-alarmu, spuštění alarmu, auto-monitorování modulu, auto-monitorování teplotních sond. Technické parametry Sondy s optickými vlákny CF0733 Maximální napětí 17,5 kv Jmenovité napětí při průmyslovém kmitočtu 38 kv Pulzní napětí 95 kv Maximální teplota vlákna/snímače 120 C Modul MD107 Nastavení oteplení podle definice Teplota skladování Maximální meze Pre-alarm = 115 C Alarm = 120 C Šířka profilu DIN 10,5 cm Ovládací napětí 24/250 V ss, 120/240 V st Napětí suchého kontaktu napětí 24, 48, 127, 220 ss 110 až 240 st proud 5 A permanentně (pre-alarm) 8 A permanentně (alarm) Spotřeba (pohotovostní max.) střídavý < 1,2 W (pohotovostní) - < 3,4 W (max) stejnosměrný < 4,4 VA(pohotovostní) - < 6,6 VA (max) 25

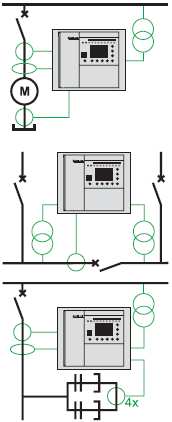

28 Chránění, monitorování Chránění a řízení řada Sepam Každá funkční skříň MCset může být vybavena komplexním systémem ochran a monitorovacích a ovládacích prvků, které obsahují: přístrojové transformátory (*) pro měření elektrických veličin (fázové proudy, zbytkové proudy, napětí, apod.) ochranná relé, přizpůsobená chráněné síti měřicí zařízení poskytující informace operátorům NN příslušenství pro ovládání spínacích přístrojů (stykač nebo vypínač) a výsuvných částí ostatní příslušenství: testovací moduly sekundárních obvodů, apod. (*) Ověřte v katalogu Sepam. ochranná relé měřicí zařízení spínací přístroj (vypínač nebo stykač) přístrojové transformátory Sepam: digitální ochrany Sepam je řada digitálních ochran pro jištění, monitorování a řízení. Sepam je jádrem systému jištění, monitorování a řízení ve funkčních skříních MCset: všechny nezbytné ochranné, měřicí, monitorovací a signalizační funkce jsou zajišťovány moduly Sepam. Podobně jako u rozváděčů MCset, je i řada Sepam sestavena z modulů, které zajišťují optimální řešení pro jednotlivé aplikace, mezi které patří: Sepam S, přívody a vývody vedení, Sepam B, podélné odpínání přípojnic, Sepam T, vývody na transformátory, Sepam M, vývody na motory, Sepam C, vývody na kondenzátory, Sepam G, vývody na generátory. Řada Sepam obsahuje modulární ochrany Sepam 20, Sepam 40 a Sepam 80. Výhody ochran Sepam Spolehlivost Více jak 20-letá zkušenost v oblasti vícefunkčních digitálních ochranných relé. Více jak jednotek Sepam v provozu ve více jak 90 zemích. Kvalita Systém kvality založený na spolehlivých studiích dodržujících přísné podmínky: teplota, znečistění, EMC, dielektrická pevnost, Výroba založená na smluvních vztazích s dodavateli a systém kontroly kvality v průběhu celého výrobního procesu. Jednoduché použití Ovládání pomocí uživatelského rozhraní, které poskytuje úplné a zřejmé informace v jazyce operátora. Snadné nastavení parametrů pomocí uživatelsky přátelského software. 26

29 Chránění, monitorování Sepam 20, Sepam 40, Sepam 80 a řízení Sepam 100 Ochrany Sepam jsou určeny pro chránění strojů a elektrických distribučních sítí v průmyslových instalacích a rozvodnách pro všechny úrovně napětí. Ochrany Sepam jsou rozděleny do 3 řad: Sepam 20, pro běžné aplikace, Sepam 40, pro náročné aplikace, Sepam 80, inteligentní řešení pro komplexní aplikace.. Ochrany Sepam pokrývají všechny požadavky od těch nejjednodušších po nejsložitější. Modulární architektura Sepam 80 1 Základní jednotka, s integrovaným nebo dálkovým uživatelským rozhraním. 2 Nastavení parametrů ochran uložené na výměnném paměťovém modulu logických vstupů a 23 výstupních relé se 3 volitelnými moduly každý s 14 vstupy a 6 výstupy. 4 2 nezávislé komunikační porty Modus a IEC. Přímé připojení na RS vodiče, RS vodiče a síť s optickými vlákny. Připojení na síť Ethernet s protokolem TCP/IP přes webový server PowerLogic (Transparent Ready ). 5 Zpracování dat z 16 teplotních čidel. 6 1 nízkoúrovňový analogový výstup, 0-10 ma, 4-20 ma nebo 0-20 ma. 7 Modul pro kontrolu synchronizace. 8 - Softwarové nástroje: Nastavení parametrů ochrany a přizpůsobení řídicí logiky. Místní nebo vzdálené ovládání instalace. Nahrání a zobrazení dat se záznamem poruch. Multifunkční ochrany Sepam Řada řešení přizpůsobených vašim požadavkům Chránění v rozvodnách (přívody, vývody, přípojnice), Chránění transformátorů, Chránění motorů a generátorů. Všechny potřebné funkce pro vaše aplikace Efektivní ochrana osob a zařízení, Přesná měření a detailní diagnostika, Integrované řízení zařízení, Místní nebo vzdálená indikace a ovládání. Flexibilita a možnost rozšiřování Pro přizpůsobení maximálnímu množství možných požadavků, případně budoucí rozšiřování, mají jednotky Sepam možnost přidávání volitelných modulů s novými funkcemi. Přídavné moduly Sepam 100 Jednotky Sepam 100 doplňují řadu Sepam a lze je instalovat buď samostatně nebo v kombinaci s ostatními jednotkami Sepam 20, 40 nebo 80. Sepam 100 MI Sepam 100LD Sepam 100LA Jednotky Sepam 100 mají několik variant: Sepam 100MI, moduly pro místní ovládání spínacích přístrojů, včetně signalizace (k dispozici je množství schémat zapojení): Sepam 100 LD, diferenciální ochrana s vysokou impedancí. Sepam 100 LA, autonomní ochrana (záložní jištění bez pomocného napájení). 27

30 Chránění, monitorování Sepam 20, Sepam 40, Sepam 80 a řízení Průvodce výběrem Sepam Jištění Aplikace Základní Speciální Rozvodny Transformátory Motory Generátory Přípojnice Kondenzátory Sepam logických vstupů 8 reléových výstupů 1 komunikační port 8 vstupů s teplotními čidly Proudová ochrana Porucha vypínače S20 T20 M20 S23 T23 Napěťová a frekvenční ochrana Ztráta napájení (ROCOF) B21 B22 Sepam logických vstupů 8 reléových výstupů Editor logických vazeb 1 komunikační port 16 vstupů s teplotními čidly Sepam logických vstupů 23 reléových výstupů Editor logických vazeb 2 komunikační porty, pro architekturu s více zařízeními master nebo redundantní 16 vstupů s teplotními čidly Výměnný paměťový modul s nastavením parametrů pro rychlé uvedení do provozu po výměně Baterie pro zálohování dat se záznamy poruch a událostí Uživatelské rozhraní s piktogramy pro bezpečné místní ovládání zařízení Programovací software Logipam (volitelný) k programování speciálních funkcí. Proudová, napěťová a frekvenční ochrana Proudová, napěťová a frekvenční ochrana Směrová zemní ochrana S40 T40 G40 S41 Směrová zemní S42 ochrana a fázová nadproudová Směrová zemní ochrana S80 T42 M41 S81 T81 M81 Směrová zemní S82 T82 G82 ochrana a fázová nadproudová Ztráta napájení (ROCOF) S84 Diferenciální ochrana motorů nebo transformátorů Diferenciální ochrana motorů Napěťová a frekvenční ochrana pro dvě sady přípojnic T87 M88 G88 M87 G87 B80 B83 Nesymetrie v kondenzátorové baterii C86 28

31 Chránění, monitorování Přístrojové transformátory a řízení Konvenční transformátory proudu Konvenční transformátory proudu se používají pro napájení měřicích nebo ovládacích zařízení. Měří hodnotu proudu na primárním vinutí od 10A do 3150 A. Schneider Electric poskytuje řadu transformátorů proudu, které jsou vhodné pro použití s digitálními ochranami (snadnější stanovení přesnosti). Seznam těchto transformátorů je na straně 75. ARJP1-2 nebo 3 Pro skříně AD1 se stykačem Transformátor ARJP1/N2J Jedno primární vinutí, dvě sekundární vinutí pro měření nebo ochranu, Kmitočet Hz. I1n (A) Ith (ka) 1,2 2,4 3, t (s) Měření* tp VA jištění* 5P20 2,5 VA Pro skříně AD1-CL1-GL1-AD2-CL2-GL2 Transformátor ARJP2/N2J Dvě primární vinutí, dvě sekundární vinutí pro měření nebo ochranu. Kmitočet Hz. I1n (A) Ith (ka) , t (s) Měření* tp VA 10-20VA 7,5-15VA 10-20A 20VA 20VA Jištění* 5P20 2,5-5VA 2,5-5VA 2,5-5VA 2,5-5VA 5-10VA 5-10VA 7,5VA 7,5VA Pro skříně AD1-CL1-GL1-AD2-CL2-GL2 Transformátor ARJP3/N2J Jedno primární vinutí, dvě sekundární vinutí pro měření nebo ochranu. Kmitočet Hz. I1n (A) Ith (ka) t (s) 1 1 Měření* tp VA 30 VA jištění* 5P20 10 VA 10 VA ARJA1 ARO1 Pro skříně AD3-CL3-GL3 Transformátor ARJA1/N2J Jedno primární vinutí, dvě sekundární vinutí pro měření nebo ochranu. Kmitočet Hz. I1n (A) Ith (ka) t (s) Měření* tp VA 30 VA 30 VA jištění* 5P20 15 VA 15 VA 15 VA Pro skříně AD3-CL3-GL3 Transformátor ARO1a/N3 Jedno primární vinutí, tři sekundární vinutí pro měření nebo ochranu. Kmitočet Hz. I1n (A) 3150 Ith (ka) 50 t (s) 1 Měření* tp VA jištění* 5P20 7,5 VA * sekundární vinutí pro měření a jištění může být 1 A nebo 5 A 29

32 Chránění, monitorování Přístrojové transformátory (pokrač.) a řízení Proudové měniče LPCT splňují požadavky normy IEC Jedná se o transformátory proudu s přímým napěťovým výstupem a širokým pracovním rozsahem. Proudové měniče LPCT LPCT jsou speciální snímače proudu s přímým napěťovým výstupem typu Low Power Current Transformers vyhovující normě IEC Snímače LPCT se používají pro funkce měření a jištění. Jsou charakterizovány následujícími parametry: jmenovitý proud na primáru, přídavný proud na primáru, proud na primáru pro mezní přesnost. Mají lineární závislost v širokém rozsahu proudů bez saturace při vypínaných proudech. Snímače LPCT ve skříni CLP1 CLP3 AD1-AD1C 630/1250 A AD2 630 A AD A 2500 A Typ Proud na primáru Napětí na sekundáru Třída přesnost Faktor mezní přesnosti Tepelná odolnost Jmenovitá izolační hladina jmenovit přídav i ý ný (A) (A) (mv) FLP (ka 1s) Ur (kv) Ud (kv 1 min) Up (kv ma x) Kmitoč et Konektor na sekundáru CLP ,5 0,5 5P , /60 RJ45 8 pts CLP (Hz) 30

33 Chránění, monitorování Přístrojové transformátory (pokrač.) a řízení Toroidní transformátory proudu Pro skříně AD1-AD2-AD4 s jednofázovým kabelem Transformátor ARC2 Jedno primární vinutí, jedno sekundární vinutí pro ochranu. Kmitočet Hz. I1n (A) Ith (ka) t (s) jištění 5P20 2,5VA 2,5VA 5VA 5VA 5VA 5VA 5VA Jedno primární vinutí, dvě sekundární vinutí pro měření nebo ochranu. Kmitočet Hz. I1n (A) Ith (ka) t (s) 1 Měření 5 VA tp.1 10 VA tp VA tp VA tp VA tp.0.5 Jištění 5P20 2,5 VA 5 VA 5 VA 5 VA 5 VA Pro skříně AD1 AD2 s dvoufázovými kabely Transformátor ARC3 Jedno primární vinutí, dvě sekundární vinutí pro měření nebo ochranu. Kmitočet Hz. I1n (A) Ith (ka) t (s) 1 Měření tp VA 30 VA 30 VA jištění 5P20 7,5 VA 10 VA 10 VA Rozdílový transformátor proudu CSH Rozdílový transformátor proudu CSH Rozdílové transformátory proudu CSH 120 a CSH 200 poskytují citlivější ochranu díky přímému měření zemních proudů. Díky speciálnímu přizpůsobení jednotkám Sepam je lze přímo připojit na vstup zbytkový proud jednotky Sepam. Liší se pouze průměrem: CSH 120 vnitřní průměr 120 mm. CSH 200 vnitřní průměr 200 mm. 31

34 Chránění, monitorování Přístrojové transformátory (pokrač.) a řízení Transformátory napětí Poskytují napájení pro: měřicí a monitorovací zařízení, ochrany, pomocné zdroje NN různých spínacích přístrojů; všechny tyto přístroje jsou odděleny od sekce VN. Instalují se naspodu funkční skříně. Ve verzi s výsuvnými pojistkami se transformátory napětí instalují na boční stěnu. Živá část je zcela zalita v epoxidové pryskyřici, takže je zajištěna dokonalá mechanická pevnost a elektrická izolace. Patří sem následující modely: S jednou izolovanou VN svorkou pro zapojení mezi nulový a fázový vodič v trojfázových systémech s výsuvnými VN pojistkami. Se dvěma izolovanými VN svorkami, pro zapojení mezi fázové vodiče. Pro skříně AD1-CL1-GL1-TT1-AD2-CL2-GL2-AD3-CL3-GL3 Transformátor VRQ3n/S2 fáze-zem kmitočet Hz Primární 3/ 3 3,3/ 3 5,5/ 3 6/ 3 6,6/ 3 10/ 3 11/ 3 13,8/ 3 15/ 3 napětí (kv) 1. sekundární 100/ 3 110/ 3 110/ 3 100/ 3 110/ 3 100/ 3 110/ 3 110/ 3 100/ 3 napětí (V) 2. sekundární 100/ 3 110/ 3 110/ 3 100/ 3 110/ 3 100/ 3 110/ 3 110/ 3 100/ 3 napětí (V) třída přesnosti VA tp.0.5 sek. napětí (VA) VRQ3 třída přesnosti 2. sek. napětí (VA) 50 VA tp.0.5 VRC1/S1F Pro skříně AD2-CL2-GL2-TT2-AD3-CL3-GL3 Transformátor VRC1n/S1F fáze-fáze kmitočet Hz Primární napětí (kv) 3,3 5,5 6, ,8 15 Sekundární napětí (V) Třída přesnosti (VA) 75 VA tp. 0.5 Pro skříň AD1 se stykačem Tento transformátor napájí cívku, takže magnetický obvod stykače zůstává sepnutý. Transformátor VRCR/S1 fáze-fáze kmitočet Hz Primární napětí (kv) 3,3 5,5 6,6 Sekundární napětí (V) VRCR Třída přesnosti (VA) 50 VA tp

35 33

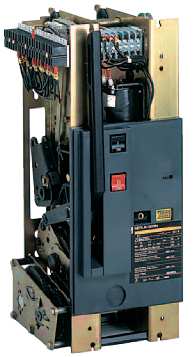

36 Spínací přístroje Výsuvné části Výsuvná část Podvozek pro vysunutí vypínače nebo stykače 34

37 Spínací přístroje Výsuvné části (pokračování) Patří sem: vypínač nebo stykač, odpojovač nebo uzemňovač, pružinový mechanismus pro zasouvání a vysouvání, blokády pro připevnění výsuvných částí k pevným. Živé části jsou uzavřené a izolované uvnitř skříně v plynotěsných prostorách v souladu s normou IEC Zařízení osazovaná do funkčních skříní rozváděčů MCset mají význačné vlastnosti: dlouhá doba životnosti, živé části nevyžadují údržbu, vysoká elektrická odolnost, provozní bezpečnost, odolnost vůči vlivům okolního prostředí. Výsuvné části Vypínač Vypínače jsou zařízení pro vypínání, zapínání a jištění elektrických rozvodů. Pokud jsou instalovány ve skříni MCset, chrání všechny přiřazené prvky v síti proti zkratům. Evolis, Evolis HP, LF. Stykač Stykač je zařízení pro ovládání a jištění motorů. CTV1, Rollarc. Uzemňovač Uzemňovač umožňuje uzemnit skříň s přípojnicemi. Instaluje se místo vypínače a má stejné možnosti blokování. Odpojovač Odpojovač umožňuje zkratovat horní a dolní část skříně. Instaluje se místo vypínače a má stejné možnosti blokování. 35

38 Vakuové spínací přístroje Vypínač Evolis 17,5 kv Přehled Přehled Vypínač Evolis je určen do skříní AD1-2-3 a CL1-2-3 pro jmenovité hodnoty 7,2 kv až 17,5 kv. Vysoká elektrická odolnost Magnetické pole působí podél vypínacích kontaktů, takže oblouk je udržován v difúzním režimu i při vysokých hodnotách vypínaného proudu. Takto je zajištěno optimální rozložení energie na povrchu kontaktů a je zabráněno lokálnímu zvyšování teploty. Výhody této technologie jsou: velmi kompaktní tělo vypínače, nízká disipace energie oblouku ve vypínači. Vypínače Evolis splňují podmínky nejvyšší třídy elektrické odolnosti (IEC60056: třída E2). Vysoká mechanická odolnost Magnetické pole je generováno patentovanou vnější cívkou, která obklopuje kontakty. Toto řešení má řadu výhod: zjednodušené a spolehlivé tělo vypínače, kontakty s vysokou odolností, které se neopotřebují při opakovaném vypínání. Poprvé je ovládací mechanismus nízkonapěťového zařízení integrován do vypínače na vysoké napětí. Ovládací jednotka Masterpact použitá ve vypínačích Evolis poskytuje výhody systému, který prokázal své kvality po dobu více jak 10 let ve stovkách tisíců instalací. Vypínače Evolis splňují podmínky nejvyšší třídy mechanické odolnosti (IEC60056: třída M2). 36

39 Vakuové spínací přístroje Vypínač Evolis 17,5 kv Parametry Parametry vypínačů Evolis ve skříních MCset Elektrické parametry jsou zobrazeny na typovém štítku vypínače. Elektrické parametry podle normy IEC Evolis/MCset 1 Evolis/MCset 2 Rozteč mezi fázemi mm Jmenovité napětí Ur kv 50/60 Hz 7,2 12 7, ,5 Izolační hladina - odolnost při prům. kmitočtu Ud kv 50 Hz 1 min(*) impulzní výdržné napětí Up kv max Jmenovitý proud Ir A , ,5 31, , ,5 Zkratový proud Isc ka 25 31, ,5 31, , ,5 Zkratová odolnost Ik/tk ka/3 s 50 Hz Zapínací schopnost Ip ka max 60 Hz Evolis/MCset 3 Rozteč mezi fázemi mm 240 Jmenovité napětí Ur kv 50/60 Hz 7, ,5 Izolační hladina - odolnost při prům. kmitočtu Ud kv 50 Hz 1 min(*) impulzní výdržné napětí Up kv max Jmenovitý proud Ir A Zkratový proud Isc ka 25 31, , ,5 40 Zkratová odolnost Ik/tk ka/3 s 50 Hz 25 31, , ,5 40 Zapínací schopnost Ip ka max 50 Hz Hz Společné parametry podle IEC Jmenovitý sled operací O-3min-CO-3min-CO O-0,3s-CO-3min-CO O-0,3s-CO-15s-CO Pracovní časy Vypínání < 50 ms Odpojení < 60 ms Zapínání < 71 ms Pracovní teplota C -25 až +40 T Mechanická odolnost Třída E2 Počet spínacích operací Elektrická odolnost Třída E2 Počet spínacích operací při 25 ka 100 plném zkratu Isc 31,5 ka ka 30 Vypínání kapacitních proudů Třída C1 Střední relativní vlhkost Více jak 24 hod < 95% Více jak měsíc < 90% (*) Vypínač testovaný při Ud 42 kv, 50 Hz, 1 min dostupné - nedostupné 37

40 Vakuové spínací přístroje Vypínač Evolis 17,5 kv Střadačový ovládací pohon P2 Přehled Funkce střadačového ovládacího pohonu P2 Tento mechanismus zaručuje rychlosti vypínání a zapínání neovlivňované operátorem, a to jak pro elektrické, tak i manuální povely. Pohon provádí cyklus O a CO a po zapnutí je automaticky nastřádán motorem. Střadač obsahuje: střadačový pohon, který v pružinách uchovává energii potřebnou k vypínání a zapínání spínacího přístroje, motor pro nastřádání pružin s možností ručního nastřádání (pro případ výpadku pomocného napájení, tlačítka na čelním panelu pro ovládání spínacího přístroje, dálkové ovládání zapínání se spouští obsahující anti-pumpovací relé, ovladač pro vypínání s jednou nebo několika spouštěmi, např.: vypínací spoušť, podpěťová spoušť, Mitop spoušť s nízkou spotřebou, používaná pouze s ochranami Sepam 100LA, čítač operací, mechanická indikace stavu a 3 moduly čtyř pomocných kontaktů, jejichž použití je dáno následujícím schématem, mechanická detekce společně s elektrickým kontaktem pro indikaci stavu nastřádáno. Schéma zapojení Vypínač vypnutý Střadač nastřádaný Nastřádáno Porucha Připraveno k zapnutí Dálkové ovládání Pomocné kontakty 38

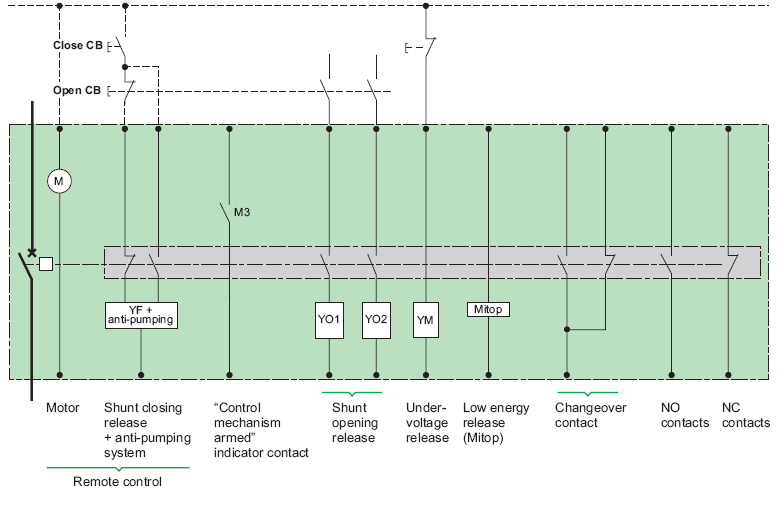

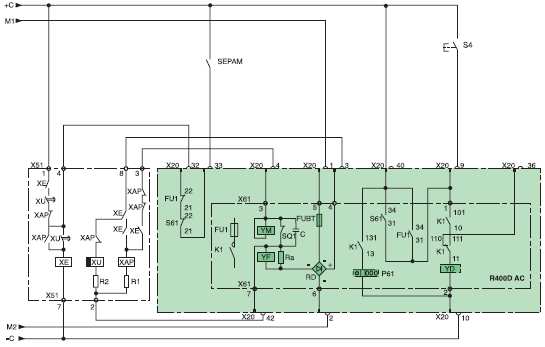

41 Vakuové spínací přístroje Vypínač Evolis 17,5 kv Střadačový ovládací pohon P2 Vypínací obvod Složení vypínacího obvodu Vypínací obvod obsahuje následující komponenty: vypínací spoušť (MX1), sekundární vypínací spoušť (MX2), podpěťová spoušť (MN), zpožděná podpěťová spoušť (MNR: MN + zpoždění). Modul časového zpoždění, umístěný vně vypínače, lze vyřadit nouzovým tlačítkem, takže zůstává možnost okamžitého vypnutí vypínače. Spoušť s nízkou spotřebou (Mitop). Pozn.: možné kombinace spouští jsou znázorněné v tabulce na následující straně. Vypínač vybavený vypínací spouští (MX) Vypínací spoušť (MX1 a MX2) Přivedení napětí na tuto spoušť má za následek okamžité vypnutí vypínače. Permanentní napájení modulu MX blokuje vypínač ve vypnutém stavu. Parametry Napájení V st 24, 48, , V ss 24 30, 48 60, , Mez 0,7 až 1,1 Ur Spotřeba (VA nebo W) Vybavení 200 (po dobu 200 ms) Přitažení 4,5 Vypínací spoušť (MX1 a MX2). 39

42 Vakuové spínací přístroje Vypínač Evolis 17,5 kv Střadačový ovládací pohon P2 Vypínací obvod (pokračování) Podpěťová spoušť (MN) Podpěťová spoušť (MN) Tato spoušť zajišťuje systémové vypnutí vypínače, když napájecí napětí klesne pod hodnotu 35% jmenovitého napětí. Tento pokles napětí může být pozvolný a pomalý. Spoušť může vypnout vypínač v rozmezí 35% až 70% jeho jmenovitého napětí. Pokud není spoušť napájená, manuální nebo elektrické zapnutí vypínače není možné. Zapnutí vypínače je možné až napájecí napětí dosáhne hodnoty 85% jmenovitého napětí. Blok časového zpoždění pro podpěťovou spoušť (MN) Spoušť s nízkou spotřebou Parametry Napájení V st 24, 48, , V ss 24 30, 48 60, , Mez Vypínání 0,35 až 0,7 Ur Zapínání 0,85 Ur Spotřeba (VA nebo W) Vybavení 200 (po dobu 200 ms) Přitažení 4,5 Časové zpoždění pro spouště MN Pro eliminaci nežádoucího vybavení vypínače při krátkodobých výpadcích napětí je funkce spouště MN doplněna o časové zpoždění. Toto nastavitelné zpoždění je zajišťováno zvláštním modulem umístěným vně podpěťové spouště (MN). Modul je umístěn mimo vypínač a zpoždění lze vyřadit nouzovým tlačítkem, které zajistí okamžité vypnutí vypínače. Parametry Napájení V st 48 60, , V ss , Mez Vypínání 0,35 až 0,7 Ur Zapínání 0,85 Ur Spotřeba (VA nebo W) Vybavení 200 (po dobu 200 ms) Přitažení 4,5 Nastavitelné zpoždění 0,5 s 0,9 s 1,5 s 3 s Spoušť s nízkou spotřebou (Mitop) Tato spoušť má velmi nízkou spotřebu a je speciálně určena pro autonomní jednotky Sepam 100LA ( REFLEX MODULE ) nebo relé VIP. Parametry Napájení Mez Stejnosměrné 0,6 A < I < 3 A Jakékoliv vybavení spouští Mitop je okamžitě indikováno přepínacím kontaktem SDE, který je součástí spouště Mitop. Spoušť rovněž obsahuje cívku (resetovací), která umožňuje reset kontaktu SDE. Poznámka: Použití spouště Mitop vyžaduje nastavení zpoždění ochranného relé tak, aby vypínač vypínal v rozmezí ms. Tabulka kombinací spouště

43 Vakuové spínací přístroje Vypínač Evolis 17,5 kv Střadačový ovládací pohon P2 Dálkové ovládání Funkce Dálkové ovládání umožňuje dálkově vypínat nebo zapínat vypínač. Povel k vypnutí má vždy přednost před povelem k zapnutí. V případě současnosti povelu k vypnutí i zapnutí dojde k vystřádání pohonu naprázdno, bez pohybu hlavních kontaktů. Vypínač zůstává ve vypnutém stavu. V případě blokovaných povelů k vypnutí a zapnutí je aktivní anti-pumpovací funkce, vypínač je blokován ve vypnutém stavu. Anti-pumpovací funkce: po vypnutí poruchou nebo záměrném vypnutí ručním nebo elektrickým mechanismem musí dojít k přerušení a znovuobnovení zapínacího povelu, aby bylo umožněno opětovné zapnutí vypínače. Vypínač osazený dálkovým ovládáním. Obsah Dálkové ovládání obsahuje: elektrický motor (MCH) s odpruženým koncovým spínačem (CH), zapínací spoušť (XF). Elektrický motor (MCH) Elektrický motor zajišťuje automatické nastřádání pružinového střadače po zapnutí vypínače. Je tak zajištěné okamžité zapnutí zařízení po vypnutí. Natahovací klika se používá jako záloha pro případ výpadku pomocného napájení. Elektrický motor (MCH) má odpružený koncový spínač CH. Tento kontakt indikuje nastřádaný stav pohonu (pružiny jsou natažené). Elektrický motor MCH. Parametry Napájení V st 48 60, , V ss 24, 24 30, 48, 48 60, , Mez 0,85 až 1,1 Ur Spotřeba (VA nebo W) 180 Nadproud motoru 2 až 3 In po dobu 0,1 s Doba nastřádání maximálně 6 s Frekvence cyklů maximálně 3 cykly za minutu Kontakt CH 10 A / 240 V Zapínací spoušť (XF) Tato spoušť umožňuje dálkové zapnutí vypínače, pokud je pohon nastřádaný. Může být permanentně nebo dočasně napájena. Zapínací spoušť (XF) Parametry XF Napájení V st , V ss 24 30, 48 60, , Mez XF 0,85 až 1,1 Ur Spotřeba (VA nebo W) vybavení 200 (po 200 ms) přidržení 4,5 41

44 Vakuové spínací přístroje Vypínač Evolis 17,5 kv Střadačový ovládací pohon P2 Indikace Otočné kontakty (OC) Kontakt připraven k zapnutí PF. Pomocné kontakty pro indikaci stavu vypnuto/zapnuto (OF) Pomocné kontakty indikují stav vypínače vypnuto nebo zapnuto. Otočné přepínací kontakty přímo ovládané mechanismem vypínače. Indikační kontakty se doporučují: pro standardní reléové aplikace, pro aplikace s nízkoúrovňovým ovládáním s programovatelnými automaty (PLC) nebo elektronickými obvody. Tato verze je kompatibilní s ochranami Sepam Parametry Standardní dodávka 4 Maximální počet 12 Vypínací schopnost (A) Standardní min. zatížení 100 ma / 24 V cos : 0,3 V st 240/380 10/6* CA12/DC /6* V ss 24/48 10/6* /6* Nízká úroveň min. zatížení 2 ma / 15 V ss V st 24/ V ss 24/ * Standardní kontakty: 10 A; volitelné kontakty: 6 A (teplotní kompenzace) Kontakt připraven k zapnutí PF Vypínač je připraven k zapnutí při indikaci mechanického indikátoru a kontaktu PF. Tato informace zároveň indikuje: vypínač je vypnutý, pružiny střadače jsou natažené, není trvalý povel k zapnutí, není trvalý povel k vypnutí vydaný: nouzovým vypínacím povelem (sekundární MX nebo MN), blokováním vypínače ve vypnuté poloze. Parametry Standardní dodávka 0 Maximální počet 1 Vypínací schopnost (A) Standardní min. zatížení 100 ma / 24 V cos : 0,3 V st 240/380 5 CA12/DC V ss 24/ , ,15 Nízká úroveň min. zatížení 2 ma / 15 V ss V st 24/ V ss 24/ , ,15 Čítač operací (CDM). Čítač operací (CDM) Čítač operací je viditelný z čelního panelu. Počítá spínací cykly (CO) vypínače. 42

45 43

46 Vakuové spínací přístroje Vypínač Evolis HP Přehled Výsuvná verze vypínače Evolis HP. Popis vypínače Základní výsuvná verze vypínače Evolis HP obsahuje: vlastní vypínač s motorovým pohonem: tři póly s vakuovými komorami, elektricky ovládaný střadačový pohon RI. Tento mechanismus zaručuje rychlosti vypínání a zapínání neovlivňované operátorem, a to jak pro elektrické, tak i manuální povely. Umožňuje i opakované cykly (OZ). Čelní panel s ručním ovládacím mechanismem a indikátory stavu. Komponenty umožňující vysouvání vypínače: Vypínač je vybaven rameny pro vysouvání, kontaktními palci a zařízením s rukojetí pro zasouvání/vysouvání pomocí závitové hřídele, včetně všech bezpečnostních blokád. Konektor NN typu Harting pro připojení externích pomocných obvodů. Každý vypínač lze volitelně doplnit o: blokování vypínače v následujících pozicích: vypnuto, blokádou na ovládacím panelu, vysunuto, blokádou na zařízení pro vysouvání/zasouvání. 44

47 Vakuové spínací přístroje Vypínač Evolis HP Parametry Parametry vypínačů Evolis HP ve skříních MCset Elektrické parametry jsou zobrazeny na typovém štítku vypínače. Elektrické parametry podle normy IEC Evolis HP/MCset 3 Rozteč mezi fázemi mm 240 Jmenovité napětí Ur kv 50/60 Hz 7, Izolační hladina - odolnost při prům. kmitočtu Ud kv 50 Hz 1 min(*) impulzní výdržné napětí Up kv max Jmenovitý proud Ir A Zkratový proud Isc ka 25 31, , , Zkratová odolnost Ik/tk ka/3 s 25 31, , , Zapínací schopnost Ip ka max 50 Hz (*) 60 Hz (*) Společné parametry podle IEC Jmenovitý sled operací O-3min-CO-3min-CO O-0,3s-CO-3min-CO O-0,3s-CO-15s-CO Pracovní časy Vypínání 48 Odpojení 70 Zapínání 65 Pracovní teplota C -5 až +40 (**) T Mechanická odolnost Třída E2 Počet spínacích operací Elektrická odolnost Třída E2 Počet spínacích operací při 25 ka 100 plném zkratu Isc 31,5 ka ka ka 30 Vypínání kapacitních proudů Třída C1 Střední relativní vlhkost Více jak 24 hod < 95% Více jak měsíc < 90% dostupné - nedostupné (*) 150 ka na vyžádání (**) Teploty do -25 C konzultujte s námi. 45

48 Vakuové spínací přístroje Vypínač Evolis HP Střadačový ovládací pohon RI Přehled Funkce střadačového ovládacího pohonu RI Tento mechanismus zaručuje rychlosti vypínání a zapínání neovlivňované operátorem, a to jak pro elektrické, tak i manuální povely. Elektricky ovládaný pohon provádí cykly opětovného zapínání a po zapnutí je automaticky nastřádán motorem. Střadač obsahuje: střadačový pohon, který v pružinách uchovává energii potřebnou k vypínání a zapínání spínacího přístroje, pružinový střadač pro ruční nastřádání, elektrický motor, který automaticky po zapnutí natáhne pohon (volitelné), tlačítka na čelním panelu pro ovládání spínacího přístroje, elektrické dálkové ovládání zapínání se spouští obsahující anti-pumpovací relé, elektrický ovladač pro vypínání s jednou nebo několika spouštěmi, např.: vypínací spoušť, podpěťová spoušť, Mitop spoušť s nízkou spotřebou, používaná pouze s ochranami Sepam 100LA, čítač operací, indikační zařízení stavu vypnuto/zapnuto s mechanickým indikátorem, mechanická detekce společně s volitelným elektrickým kontaktem pro indikaci stavu nastřádáno, modul se 14 pomocnými kontakty, jejichž použití je dáno následujícím schématem. Schéma zapojení Zapnutý vypínač Vypnutý vypínač YF+antipumpování Motor Zapínací spoušť + anti-pumpovací relé Kontakt pro indikaci nastřádáno Vypínací spoušť Podpěťová spoušť Spoušť s nízkou spotřebou (Mitop) Přepínací kontakt Kontakty NO (normálně vypnuto) Kontakty NC (normálně zapnuto) Dákové ovládání 46

49 Vakuové spínací přístroje Vypínač Evolis HP Střadačový ovládací pohon RI Vypínací obvod Složení vypínacího obvodu Vypínací obvod může obsahovat následující komponenty: vypínací spoušť (při napájení) YO1, sekundární vypínací spoušť (při napájení) (YO2), podpěťová spoušť (YM), spoušť s nízkou spotřebou (Mitop). Pozn.: možné kombinace spouští jsou znázorněné v tabulce na straně 49. Ovládací mechanismus Vypínací spoušť (YO1 a YO2) Přivedení napětí na tuto spoušť má za následek okamžité vypnutí vypínače. Parametry Napájení V st (50 Hz) 110, 220 V st (60 Hz) 120 V ss 24, 48, 110, 125, 220 Mez V st 0,85 až 1,1 Ur V ss 0,7 až 1,1 Ur Spotřeba V st 160 VA V ss 50 W Vypínací spoušť (1) Podpěťová spoušť Podpěťová spoušť (YM) Tato spoušť zajišťuje vypnutí vypínače, když napájecí napětí klesne pod hodnotu 35% jmenovitého napětí. Tento pokles napětí může být pozvolný a pomalý. Spoušť může vypnout vypínač v rozmezí 35% až 70% jeho jmenovitého napětí. Pokud není spoušť napájená, manuální nebo elektrické zapnutí vypínače není možné. Zapnutí vypínače je možné až napájecí napětí dosáhne hodnoty 85% jmenovitého napětí. Parametry Napájení V st (50 Hz) 110, 220 V st (60 Hz) 120 V ss 24, 48, 110, 125, 220 Mez Vypínání 0,35 až 0,7 Ur Zapínání 0,85 Ur Spotřeba Vybavení V st 400 VA V ss 100 W Přitažení V st 100 VA V ss 10W Spoušť s nízkou spotřebou Spoušť s nízkou spotřebou (Mitop) Tato spoušť má velmi nízkou spotřebu a je speciálně určena pro autonomní jednotky Sepam 100LA ( REFLEX MODULE ) nebo ochrany VIP. Parametry Napájení Mez Stejnosměrné 0,6 A < I < 3 A Jakékoliv vybavení spouští Mitop je okamžitě indikováno přepínacím kontaktem SDE, který je součástí spouště Mitop. 47

50 Vakuové spínací přístroje Vypínač Evolis HP Střadačový ovládací pohon RI Dálkové ovládání Funkce Dálkové ovládání umožňuje dálkově vypínat nebo zapínat vypínač. Obsah Dálkové ovládání obsahuje: elektrický motor s převody, zapínací spoušť (YF) s anti-pumpovacím zařízením, čítač operací. Ovládací mechanismus Elektrický motor s převody (4) Elektrický motor s převody (M) Elektrický motor zajišťuje automatické nastřádání pružinového střadače po zapnutí vypínače. Je tak zajištěné okamžité zapnutí zařízení po vypnutí. Natahovací páka se používá jako záloha pro případ výpadku pomocného napájení. Kontakt M3 indikuje nastřádaný stav pohonu (pružiny jsou natažené). Parametry Napájení V st 48 60, , V ss 24 32, 48 60, , Mez V st/v ss 0,85 až 1,1 Ur Spotřeba V st 380 VA V ss 380 W Zapínací spoušť (YF) Tato spoušť umožňuje dálkové zapnutí vypínače, pokud je pohon nastřádaný. Zapínací spoušť (5) Čítač operací (6) Parametry Napájení V st (50 Hz) 110, 220 V st (60 Hz) 120 V ss 24, 48, 110, 125, 220 Mez V st 0,85 až 1,1 Ur V ss 0,85 až 1,1 Ur Spotřeba V st 160 VA V ss 50 W Anti-pumpovací relé zaručuje prioritu vypínání v případě trvalého povelu k zapnutí. Vypínač se tak nemůže dostat do nekontrolované smyčky vypnutí-zapnutí. Čítač operací Čítač operací je viditelný z čelního panelu. Zobrazuje spínací cykly (CO) vypínače. 48

51 Vakuové spínací přístroje Vypínač Evolis HP Střadačový ovládací pohon RI Indikace Pomocné kontakty pro indikaci stavu vypnuto/zapnuto Počet použitých kontaktů závisí na uspořádání ovládacího mechanismu. V základní konfiguraci ovládací mechanismus vypínače obsahuje: 5 normálně sepnutých kontaktů (NC), 5 normálně rozpojených kontaktů (NO), 1 přepínací kontakt (CHG). Použití pomocných kontaktů je dáno následující tabulkou: Volby kontakt NC kontakt NO Vypínací spoušť (každá) 0 1 Podpěťová spoušť 0 0 Spoušť s nízkou spotřebou (Mitop) 0 0 Ovládací mechanismus Pomocné kontakty (7) Pro objednávku celkového počtu kontaktů je třeba stanovit celkový počet kontaktů ve vypínači (5NC + 5NO + 1CHG). Např. vypínač s dálkovým ovládáním a vypínací cívkou má k dispozici následující kontakty: 5NC + 4NO + 1CHG. Pokud se místo vypínací cívky použije podpěťová spoušť, vypínač bude mít následující pomocné kontakty: 5NC + 5NO + 1CHG. Kombinace vypínacích spouští 1. spoušť Vypínací spoušť Podpěťová spoušť Mitop 2. spoušť YO1 YM Bez 5NC+4NO+1CHG 5NC+5NO+1CHG Vypínací spoušť 5NC+3NO+1CHG 5NC+4NO+1CHG 5NC+4NO+1CHG YO2 Podpěťová spoušť 5NC+4NO+1CHG 5NC+5NO+1CHG YM Mitop 5NC+4NO+1CHG 5NC+5NO+1CHG 49

52 Vakuové spínací přístroje Stykač CTV1 Přehled Parametry Popis Vakuový stykač obsahuje následující součásti: 3 vakuové komory, elektromagnetická ovládací jednotka, která může využívat: magnetické přidržení, mechanické přidržení, přívodní a vývodové připojovací svorky pro silový obvod, mechanické blokování stykače ve vypnutém stavu, které brání vysunutí nebo zasunutí při sepnutých kontaktech, 3 pojistky HPC s úderníkem a pomocnými kontakty pro vybavení stykače, možnost instalace transformátoru pro zajištění nezávislého napájení ovládací jednotky stykače (volitelné), indikátor na čelním panelu pro indikaci stavu kontaktů stykače, čítač operací, pomocné kontakty, zaměnitelnost se stykači řady Rollarc. Elektrické parametry Jmenovité napětí kv (50/60 Hz) 7,2 Izolační hladina kv ef 50 Hz 1 min 20 kv pulzní 1,2/50 µs 60 Pracovní proud A 250 (1) Jmenovitý proud A 400 Zkratová odolnost ka ef 2 s 8 ka ef 12 s 4 ka ef 30 s 2,4 Mechanická odolnost (počet operací) (2) Elektrická odolnost (počet operací) (2) (1) Větší hodnoty konzultujte s námi. (2) Verze s mechanickým přidržením. Ovládací jednotka Napájecí napětí (3) V ss: 110, 120 a 220 V V st: 100, 110, 120 a 220 V povolené odchylky: +10% -15% (3) Možnost napájení z volitelného pomocného transformátoru (viz str. 32). Spotřeba Zapínání se provádí pomocí zapínací spouště. Blokovací cívky jsou zařazeny na konci zdvihu stykače. Do V Zapínání Přidržení S magnetickým přidržením 5 A 0,6 A S mechanickým přidržením 5,5 A - Pomocné kontakty Pomocné kontakty jsou přepínacího typu se společným bodem. K dispozici jsou následující kombinace: 3 NO + 3 NC pro verzi s magnetickým přidržením, 2 NO + 2 NC pro verzi s mechanickým přidržením. Parametry kontaktů Pracovní napětí Jmenovitý proud Vypínací schopnost: Max. 480 V, min. 48 V 10 A V ss: 60 W (L/R 150 ms) V st: 700 VA (cos 0,35) 50

53 Vakuové spínací přístroje Obr. Obr. 1 2 Stykač CTV1 Parametry (pokračování) Maximální spínaný výkon Podklady k výpočtu (motor) poměr mezi rozběhovým proudem Id a maximálním proudem In: Id/In=5±20%, účiník x účinnost, 0,88 x 0,9 = 0,792 pro 300 < P < 600 kw, 0,9 x 0,92 = 0,828 pro 600 < P < 1100 kw, 0,92x0,94 = 0,865 pro 1100 < P < 5000 kw, rozběhový proud < 10 s, počet startů za hodinu 3 podle IEC Vypínací charakteristiky Vypínací charakteristiky pro pojistky Fusarc CF (Obr. 1) a Ferraz (Obr. 2). Jedná se o střední charakteristiky s tolerancí efektivní hodnoty proudu ±10%. Obr. 3 Pracovní napětí (kv) Motor s přímým spouštěním (kw) s pojistkami 315 A Transformátor (kva) s pojistkami 315 A 3, , , , Kondenzátor (kvar) s pojistkami 315 A Pojistky Používané pojistky jsou typu Fusarc CF nebo Ferraz (norma IEC a DIN 43625) s vysokou vypínací schopností. Výrazné omezení proudu při poruše snižuje elektrodynamické síly na straně zátěže (stykač, kabely, měřicí transformátor, apod.). Přepálení pojistky způsobí rozpojení tří pólů stykače. Jmenovité napětí (kv) 7,2 Maximální jmenovitý proud pojistek (A) 315 (*) Vypínací schopnost (ka) 50 * Vyšší hodnoty konzultujte s námi. Schémata zapojení Stykač s mechanickým přidržením Obr. 3 Stykač s magnetickým přidržením Omezovací charakteristiky Pojistky Fusarc CF (Obr. 3) a Ferraz (Obr. 4) mají schopnost omezovat proud. Tyto charakteristiky představují maximální hodnotu omezeného vypínaného proudu Ic (v ka max) jako funkci hodnoty Ip (v ka ef) předpokládaného proudu, který by tekl v případě nepřítomnosti ochran. Další S4: tlačítko spouště detaily naleznete v katalogu pojistek. YD: cívka spouště DU: ovládací prvky P61: čítač operací YF: zapínací cívka K1: VN stykač S61: blokovací kontakt FU1: VN pojistky XE: pomocné ovládací relé XU: pomocné relé 51

54 Spínací přístroje s SF 6 Vypínač LF Přehled Popis zařízení Vypínač LF obsahuje: vlastní vypínač s motorovým pohonem: tři póly integrované v zapouzdřeném izolovaném systému. Zapouzdření je vyplněno plynem SF 6 při nízkém relativním tlaku (0,15 MPa/1,5 atm) a vybaveno tlakovým spínačem, elektricky ovládaný střadačový pohon RI. Tento mechanismus zaručuje rychlosti vypínání a zapínání neovlivňované operátorem, a to jak pro elektrické, tak i manuální povely. Umožňuje i opakované cykly. Čelní panel s ručním ovládacím mechanismem a indikátory stavu. Komponenty umožňující vysouvání vypínače: Vypínač je vybaven rameny pro vysouvání, kontaktními palci a zařízením s rukojetí pro zasouvání/vysouvání pomocí závitové hřídele, včetně všech bezpečnostních blokád. Konektor NN typu Harting pro připojení externích pomocných obvodů. Každý vypínač lze volitelně doplnit o: blokování vypínače v následujících pozicích: vypnuto, blokádou na ovládacím panelu, vysunuto, blokádou na zařízení pro vysouvání/zasouvání. Zvláštní použití Ochrana generátorů a zařízení elektráren Všechny vypínače řady LF dokážou přerušit zkratové proudy s nesymetrií alespoň 30%. V případech, kdy je konstanta sítě X/R větší než 45 ms, je nesymetrie vyšší. Jedná se často o případ vypínačů chránících zařízení nukleárních nebo tepelných elektráren nebo vypínačů, které jsou poblíž generátorů nebo velkých transformátorů. Pro tyto účely se provádí speciální zkoušky: Vypínač kv ka Nesymetrie LF2 7,2 43,5 50% LF3 7,2 43,5 50% % 17, % Spínání a ochrana kondenzátorových baterií Vypínače řady LF jsou obzvláště vhodné pro spínání a ochranu kondenzátorových baterií, patří do třídy C2 podle normy IEC Zkoušky se provádí podle normy při 400 A se zapínacími a vypínacími cykly pro kondenzátory se zapínacím proudem 20 ka. Informace o dalších prováděných testech: konzultujte s námi. 52

55 Spínací přístroje s SF 6 Vypínač LF Parametry Parametry vypínačů LF ve skříních MCset Elektrické parametry jsou zobrazeny na typovém štítku vypínače. Elektrické parametry podle normy IEC LF1/MCset 1 LF2/MCset 2 Jmenovité napětí Ur kv 50/60 Hz 7,2 12 7, ,5 Izolační hladina - odolnost při prům. kmitočtu Ud kv 50 Hz 1 min (1) impulzní výdržné napětí Up kv max Jmenovitý proud Ir A Zkratový proud Isc ka 25 31, , ,5 Zkratová odolnost Ik/tk ka/3 s 25 31, , (2) ,5 Zapínací schopnost Ip ka max 50 Hz Hz Jmenovitý sled operací O-3min-CO-3min-CO O-0,3s-CO-3min-CO O-0,3s-CO-15s-CO LF3/MCset 3 Jmenovité napětí Ur kv 50/60 Hz 7, ,5 Izolační hladina - odolnost při prům. kmitočtu Ud kv 50 Hz 1 min(*) impulzní výdržné napětí Up kv max Jmenovitý proud Ir A (4) Zkratový proud Isc ka max 25 31, , ,5 40 Zkratová odolnost Ik/tk ka/3 s 25 31, , ,5 40 Zapínací schopnost Ip ka max 50 Hz Hz Jmenovitý sled operací O-3min-CO-3min-CO O-0,3s-CO-3min-CO - O-0,3s-CO-15s-CO - Speciální použití podle IEC Pracovní časy Vypínání 48 ms Odpojení 70 ms Zapínání 65 ms Pracovní teplota C -25 až +40 T Mechanická odolnost Třída M2 Počet spínacích operací Elektrická odolnost Třída E2 Vypínání kapacitních proudů Třída C2 (1) K dispozici je i Ud 42 kv, 50 Hz, 1 min. (2) Pro In 1250 A je jmenovitá doba vypnutí zkratu (t k): 1 s. (3) Jiné hodnoty konzultujte s námi. (4) S ventilátorem. dostupné - nedostupné 53

56 Spínací přístroje s SF 6 Vypínač LF Střadačový ovládací pohon RI Přehled Funkce střadačového ovládacího pohonu RI Tento mechanismus zaručuje rychlosti vypínání a zapínání neovlivňované operátorem, a to jak pro elektrické, tak i manuální povely. Elektricky ovládaný pohon provádí cykly opětovného zapínání a po zapnutí je automaticky nastřádán motorem. Střadač obsahuje: střadačový pohon, který v pružinách uchovává energii potřebnou k vypínání a zapínání spínacího přístroje, pružinový střadač pro ruční nastřádání, elektrický motor, který automaticky po zapnutí natáhne pohon (volitelné), tlačítka na čelním panelu pro ovládání spínacího přístroje, elektrické dálkové ovládání zapínání se spouští obsahující anti-pumpovací relé, elektrický ovladač pro vypínání s jednou nebo několika spouštěmi, např.: vypínací spoušť, podpěťová spoušť, Mitop spoušť s nízkou spotřebou, používaná pouze s ochranami Sepam 100LA, čítač operací, indikační zařízení stavu vypnuto/zapnuto s mechanickým indikátorem, mechanická detekce společně s volitelným elektrickým kontaktem pro indikaci stavu nastřádáno, modul se 14 pomocnými kontakty, jejichž použití je dáno následujícím schématem, tlakový kontaktní spínač, který sepne když tlak plynu přesáhne hodnotu 0,1 MPa (relativní tlak: 1 atm). Schéma zapojení Zapnutý vypínač Vypnutý vypínač YF+antipumpování Motor Zapínací spoušť + anti-pumpovací relé Kontakt pro indikaci nastřádáno Vypínací spoušť Podpěťová spoušť Spoušť s nízkou spotřebou (Mitop) Přepínací kontakt Kontakty NO (normálně vypnuto) Kontakty NC (normálně zapnuto) Tlakový spínač Dákové ovládání 54

57 Spínací přístroje s SF 6 Vypínač LF Střadačový ovládací pohon RI Vypínací obvod Složení vypínacího obvodu Vypínací obvod může obsahovat následující komponenty: vypínací spoušť (při napájení) (YO1), sekundární vypínací spoušť (při napájení) (YO2), podpěťová spoušť (YM), spoušť s nízkou spotřebou (Mitop). Pozn.: možné kombinace spouští jsou znázorněné v tabulce na straně 57. Ovládací mechanismus Vypínací spoušť (YO1 a YO2) Přivedení napětí na tuto spoušť má za následek okamžité vypnutí vypínače. Parametry Napájení V st (50 Hz) 48, 110, 220 V st (60 Hz) 120, 240 V ss 24, 30, 48, 60, 110, 125, 220 Mez V st 0,85 až 1,1 Ur V ss 0,7 až 1,1 Ur Spotřeba V st 160 VA V ss 50 W Vypínací spoušť (1) Podpěťová spoušť (2) Podpěťová spoušť (YM) Tato spoušť zajišťuje vypnutí vypínače, když napájecí napětí klesne pod hodnotu 35% jmenovitého napětí. Tento pokles napětí může být pozvolný a pomalý. Spoušť může vypnout vypínač v rozmezí 35% až 70% jeho jmenovitého napětí. Pokud není spoušť napájená, manuální nebo elektrické zapnutí vypínače není možné. Zapnutí vypínače je možné až napájecí napětí dosáhne hodnoty 85% jmenovitého napětí. Parametry Napájení V st (50 Hz) 48, 110, 220 V st (60 Hz) 120, 240 V ss 24, 30, 48, 60, 110, 125, 220 Mez Vypínání 0,35 až 0,7 Ur Zapínání 0,85 Ur Spotřeba Vybavení V st 400 VA V ss 100 W Přitažení V st 100 VA V ss 10 W Spoušť s nízkou spotřebou (3) Spoušť s nízkou spotřebou (Mitop) Tato spoušť má velmi nízkou spotřebu a je speciálně určena pro autonomní jednotky Sepam 100LA. Parametry Napájení Mez Stejnosměrné 0,6 A < I < 3 A Jakékoliv vybavení spouští Mitop je okamžitě indikováno přepínacím kontaktem SDE, který je součástí spouště Mitop. 55

58 Spínací přístroje s SF 6 Vypínač LF Střadačový ovládací pohon RI Dálkové ovládání Funkce Dálkové ovládání umožňuje dálkově vypínat nebo zapínat vypínač. Obsah Dálkové ovládání obsahuje: elektrický motor s převody, zapínací spoušť (YF) s anti-pumpovacím zařízením, čítač operací. Ovládací mechanismus Elektrický motor s převody (4) Zapínací spoušť (5) Čítač operací (6) Elektrický motor s převody (M) Elektrický motor zajišťuje automatické nastřádání pružinového střadače po zapnutí vypínače. Je tak zajištěné okamžité zapnutí zařízení po vypnutí. Natahovací páka se používá jako záloha pro případ výpadku pomocného napájení. Kontakt M3 indikuje nastřádaný stav pohonu (pružiny jsou natažené). Parametry Napájení V st 48 60, , V ss 24 32, 48 60, , Mez V st/v ss 0,85 až 1,1 Ur Spotřeba V st 380 VA V ss 380 W Zapínací spoušť (YF) Tato spoušť umožňuje dálkové zapnutí vypínače, pokud je pohon nastřádaný. Parametry Napájení V st (50 Hz) 48, 110, 220 V st (60 Hz) 120, 240 V ss 24, 30, 48, 60, 110, 125, 220 Mez V st 0,85 až 1,1 Ur V ss 0,85 až 1,1 Ur Spotřeba V st 160 VA V ss 50 W Anti-pumpovací relé zaručuje prioritu vypínání v případě trvalého povelu k zapnutí. Vypínač se tak nemůže dostat do nekontrolované smyčky vypnutí-zapnutí. Čítač operací Čítač operací je viditelný z čelního panelu. Zobrazuje spínací cykly (CO) vypínače. 56

59 Spínací přístroje s SF 6 Vypínač LF Střadačový ovládací pohon RI Indikace a blokády Pomocné kontakty pro indikaci stavu vypnuto/zapnuto Počet použitých kontaktů závisí na uspořádání ovládacího mechanismu. V základní konfiguraci ovládací mechanismus vypínače obsahuje: 5 normálně sepnutých kontaktů (NC), 5 normálně rozpojených kontaktů (NO), 1 přepínací kontakt (CHG). Použití pomocných kontaktů je dáno následující tabulkou: Ovládací mechanismus Pomocné kontakty (7) Volby kontakt NC kontakt NO Vypínací spoušť (každá) 0 1 Podpěťová spoušť 0 0 Spoušť s nízkou spotřebou (Mitop) 0 0 Pro objednávku celkového počtu kontaktů je třeba stanovit celkový počet kontaktů ve vypínači (5NC + 5NO + 1CHG). Např. vypínač s dálkovým ovládáním a vypínací cívkou má k dispozici následující kontakty: 5NC + 4NO + 1CHG. Pokud se místo vypínací cívky použije podpěťová spoušť, vypínač bude mít následující pomocné kontakty: 5NC + 5NO + 1CHG. Kombinace vypínacích spouští 1. spoušť Vypínací spoušť Podpěťová spoušť Mitop 2. spoušť YO1 YM Bez 5NC+4NO+1CHG 5NC+5NO+1CHG 5NC+5NO+1CHG Vypínací spoušť 5NC+3NO+1CHG 5NC+4NO+1CHG 5NC+4NO+1CHG YO2 Podpěťová spoušť 5NC+4NO+1CHG 5NC+5NO+1CHG YM Mitop 5NC+4NO+1CHG 5NC+5NO+1CHG Blokování vypínače ve stavu vypnuto Tato blokáda umožňuje uzamčení vypínače ve vypnutém stavu. Zámek blokuje stisknutí vypínacího tlačítka. Pro tyto účely se používají blokády typu Profalux nebo Ronis. Blokáda (8) 57

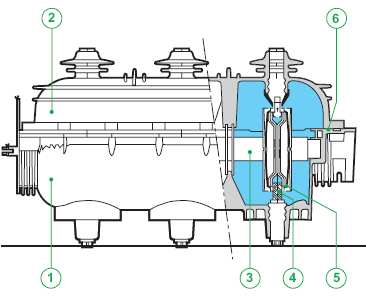

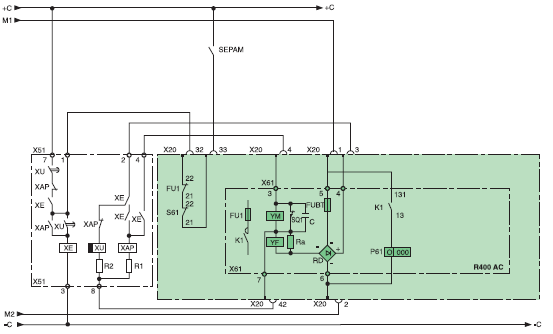

60 Spínací přístroje s SF 6 Stykač Rollarc Přehled Popis Tři hlavní póly jsou umístěny v plynotěsném zapouzdření, Elektromagnetický ovládací mechanismus využívající: magnetické přidržení pro Rollarc 400, mechanické přidržení pro Rollarc 400D. Přívodní a vývodové svorky pro připojení silových obvodů. Tlakový spínač s NO kontaktem (normálně rozpojený) pro nepřetržité monitorování tlaku SF 6. Mechanická blokáda stykače ve vypnutém stavu pro zabránění zasunutí nebo vysunutí při sepnutých kontaktech 3 pojistky HPC s úderníkem a pomocný kontakt pro rozepnutí stykače. Schémata zapojení Princip činnosti stykače Rollarc 400 FU1 FUBT K1 P61 S61 SQ1 X20 X51 X61 XAP XE XU YD YF YM S4 VN pojistky pojistka NN VN stykač R400 AC čítač operací blokovací kontakt aktivovaný tlačítkem a při zasouvání nebo vysouvání koncový spínač stykače NN konektor, 42 pinů + zem ovládací panel svorkovnice stykače okamžité pomocné relé okamžité pomocné relé pro ovládání zpoždění 0,6 s pro pomocné relé vypínací cívka zapínací cívky přitahovací cívka vypínací tlačítko Princip činnosti stykače Rollarc 400D 58

61 Spínací přístroje s SF 6 Stykač Rollarc Parametry Jmenovité napětí Dielektrická pevnost Max. pracovní proud Jmenovitý proud stykače Vypínací schopnost Krátkodobý výdržný proud (3) pojistky (2) 50 Hz 1min Pulsní 1,2/50µs (kv) (kv ef) (kv max) (A) (A) (ka ef) (ka ef) (ka max) 7, (1) Rollarc 400: bez mechanického přidržení. Rollarc 400D: s mechanickým přidržením (2) Pro pracovní napětí 3 až 12 kv. (3) Omezeno pojistkami Obr. 1 Obr. 2 Maximální spínaný výkon Podklady pro výpočet (motor) Poměr rozběhového proudu I d a maximálního proudu I n: Id/In=5±20%, účiník účinnost 0,88 0,9 = 0,792 pro 300 P < 600 kw, 0,9 0,92 = 0,828 pro 600 P < 1100 kw, 0,92 0,94 = 0,865 pro 1100 P < 5000 kw. Doba rozběhu < 10 s, Počet startů za hodinu 3 podle normy IEC Pracovní napětí (kv) Přímé spouštění motoru (kw) s pojistkami 315 A Transformátor (kva) s pojistkami 315 A 3, , , , (pojistky 200A) Kompenzátor (kvar) s pojistkami 315 A Schéma funkcí Režim dočasného nebo opakovaného provozu Dva grafy charakteristik (Obr. 1 a 2) lze použít pro stanovení maximálních proudových rázů pro stykač Rollarc 400 v režimu dočasného nebo opakovaného provozu. Dočasný provoz: ze znalosti ustáleného proudu I p, určíme z grafu 1 maximální dobu T s proudové rázové vlny I s (obr. 2). Opakovaný provoz: ze znalosti 3 z celkem 4 následujících parametrů: nadproud I s. doba nadproudu T s. chladicí proud I r. doba chladicího proudu T r. 4. parametr stanovíme z grafu 2 (Obr. 1 a 2). Pracovní doba doba vypínání 20 až 35 ms, doba hoření oblouku: < 20 ms, doba zapínání: 80 až 120 ms. 59

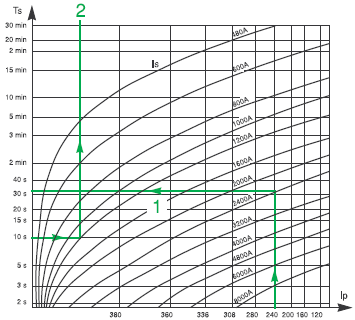

62 Spínací přístroje s SF 6 Stykač Rollarc Parametry (pokračování) Pojistky Používají se pojistky typu FUSARC CF nebo FERRAZ (norma IEC a DIN 43625) s velkou vypínací schopností. Výrazná schopnost omezování zkratových proudů snižuje elektrodynamické namáhání prvků na straně zátěže (stykač, kabely, přístrojové transformátory proudu, apod.) Přepálení pojistky rozpojuje tři póly stykače. Obr. 1 Jmenovité napětí (kv) 7,2 12 Max. jmenovitý proud pojistky (A) * Vypínací schopnost (ka) * konzultujte s námi Vypínací charakteristiky Vypínací charakteristiky pojistek FUSARC (Obr. 1) a FERRAZ (Obr. 2) jsou na obrázcích vedle. Jsou to průměrné efektivní hodnoty proudu s tolerancí ±10%. Obr. 2 Vypínací charakteristiky Vypínací charakteristiky pro pojistky Fusarc CF (Obr. 1) a Ferraz (Obr. 2). Jedná se o střední charakteristiky s tolerancí efektivní hodnoty proudu ±10%. Omezovací charakteristiky Pojistky FUSARC (Obr. 3) a FERRAZ (Obr. 4) mají omezovací schopnost. Charakteristiky představují maximální hodnotu omezeného vypínaného proudu I c (v ka max), jako funkci předpokládaného proudu I p (v ka ef), který by vznikl v případě žádné ochrany. Další podrobnosti lze nalézt v katalogu pojistek. Ovládací mechanismus Napájecí napětí Stejnosměrné: 48, 110, V Střídavé: 50, 100, 110, 127 a 220V Povolené tolerance: ±10% - 15% Stykač Rollarc 400 Stykač se spíná cívkou. Ovládací cívky se zapojují do obvodu na konci zdvihu stykače. Spotřeba Přítah Přidržení Stejnosměrné napájení 1050 W 30 W Střídavé napájení 900 VA 30 VA Obr. 3 Stykač Rollarc 400D Kontakty jsou mechanicky přidrženy v sepnutém stavu. Rozpojují se vypínací spouští, která uvolňuje západku. Spotřeba Přítahová cívka (2) Vybavovací spoušť Stejnosměrné napájení 1050 W 80 W Střídavé napájení 900 VA 100 VA (1) volitelně je možné napájet z pomocného transformátoru (viz str. 32) (2) doba napájení < 0,12s Pomocné kontakty Pomocné kontakty jsou přepínací 9 kontaktů pro Rollarc 400, 8 kontaktů pro Rollarc 400D. Obr. 4 Omezovací charakteristiky Pojistky Fusarc CF (Obr. 3) a Ferraz (Obr. 4) mají schopnost omezovat proud. Tyto charakteristiky představují maximální hodnotu omezeného vypínaného proudu Ic (v kamax) jako funkci hodnoty Ip (v kaef) předpokládaného proudu, který by tekl v případě nepřítomnosti ochran. Další detaily naleznete v katalogu pojistek. Parametry kontaktů: Jmenovitý proud: 10A Vypínací schopnost: DC (L/R 0,01 s): 2A při 110 V AC (cos ϕ 0,3): 10A při 220 V 60

63 61

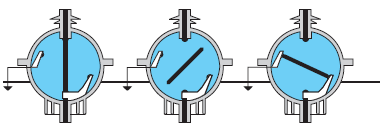

64 Spínací přístroje s SF 6 Skříň s odpínačem DI Přehled Odpínač Tři otočné kontakty jsou umístěny v plynotěsném zapouzdření pod relativním tlakem 0,04 MPa (0,4 atm). Zařízení poskytuje maximální provozní spolehlivost: Plynotěsnost Zapouzdření je plněno plynem SF 6. Plynotěsnost je vždy kontrolována při výrobě. Bezpečnost odpínač může být v jedné ze tří pozic: sepnuto, vypnuto nebo uzemněno s blokádami, které brání operátorovi provést chybnou operaci. Rotační pohyb kontaktů je zajištěn rychlým mechanismem, který je nezávislý na operátorovi. Zařízení spojuje dohromady funkci odpínače a odpojovače. Uzemňovač v zapouzdření s SF6 má zkratovou zapínací schopnost podle příslušných norem Princip vypínání Pro zhášení oblouku se využívá výhodných vlastností plynu SF 6. Pro zvýšení efektu ochlazování se používá relativního pohybu oblouku vzhledem k okolnímu plynu. Oblouk vzniká při oddělení pevného a pohyblivého kontaktu. Interakce oblouku s magnetickým polem vytvořeným permanentním magnetem způsobí rotaci oblouku kolem pevného kontaktu, jeho prodloužení a ochlazování, takže v nule proudu oblouk uhasíná. Vzdálenost mezi pevným a pohyblivým kontaktem je pak dostatečná k odolání zotavenému napětí. Tento princip je jednoduchý i spolehlivý zároveň, se zvýšenou elektrickou odolností díky nízkému opotřebení kontaktů. 1 zapouzdření 2 kryt 3 ovládací klika 4 pevný kontakt 5 pohyblivý kontakt 6 těsnění Kontakty sepnuty Kontakty rozpojeny Kontakty uzemněny 62

65 Spínací přístroje s SF 6 Skříň s odpínačem DI Parametry Ovládací pohon a příslušenství Ovládací pohon s dvojitou funkcí CI2 Funkce odpínače: nezávislé zapínání ve dvou krocích: - ovládací pohon je znovu nastřádán ruční klikou nebo motorem, - nastřádaná energie se uvolní tlačítkem (I) nebo spouštěcí jednotkou, nezávislé vypínání tlačítkem (O) nebo spouštěcí jednotkou. Funkce uzemňovače: nezávislé zapínání ruční klikou. Ovládací energie se získá stlačením pružiny, která spíná nebo rozpojuje kontakty po dosažení neutrální polohy. Pomocné kontakty: odpínač (2O + 2C) odpínač (2O + 3C) a uzemňovač (1O + 1C) odpínač (1C) a uzemňovač (1O + 1C) v případě motorové volby Motorová volba Vypínací spoušť: vypínací, podpěťová (volitelně). Zapínací spoušť: zapínací. Pojistková spoušť: přepálení jakékoliv pojistky vyvolá vypnutí odpínače. Motorová volba a spouště Un DC AC (50 Hz) (1) Napájení (V) Motorová volba Vypínací spouště (W) 200 (VA) 200 (s) < 7 < 7 Vypínací (W) Podpěťová Sepnutí (W) 160 Zapínací spoušť Přidržení (W) 4 (VA) (VA) (VA) Zapínací (W) (1) Jiné kmitočty konzultujte u nás. (VA) ) 63

66 Spínací přístroje s SF 6 Skříň s odpínačem DI Pojistky Jmenovitý proud pojistek instalovaných do skříní MCset závisí mimo jiné na následujících parametrech: provozní napětí, výkon transformátoru, technologie pojistky (výrobce). Instalovat je možné různé typy pojistek s nárazníky: Solefuse, podle normy UTE NCF , Fusrac CF, podle doporučení IEC a DIN Pojistky pro pojistkový odpínač, viz příslušný katalog pojistek. Další typy pojistek konzultujte s námi. Příklad: pro jištění transformátorů 400 kva při napětí 22 kv zvolíme buď pojistky Solefuse, 16 A nebo Fusarc CF, 25 A. Tabulka volby pojistek Jmenovitý proud v A bez přetížení při -5 C < t < 40 C. Pojistky pro olejové transformátory France Transfo s přetížením a provozem nad 40 C konzultujte s námi. Typ Pracovní Výkon transformátoru (kva) Jmenovité pojistky napětí (kv) napětí (kv) Solefuse (normy UTE NFC , ) 20 6,3 6,3 6,3 6, Solefuse (běžné použití, normy UTE NFC ) 20 6,3 6,3 6,3 6, ,5 31,5 31, ,3 6,3 6,3 6, ,5 31,5 31, Fusarc CF a SIBA (1) (běžné použití podle IEC ) 20 6,3 6, , (1) 125 (1) ,3 6, , (1) (1) = pojistky SIBA Solefuse (normy UTE) Rozměry pojistek Ur Ir L Hmotnost (kv) (A) (mm) (mm) (kg) 24 6,3 až Fusarc CF SIBA Ur (kv) Ir (A) L (mm) (mm) Hmotnost (kg) 24 6, ,5 1, ,5 1, ,5 1, ,5 1, ,2 31, , , ,5 4, ,5 4, ,3 Ur (kv) Ir (A) L (mm) (mm) Hmotnost (kg) , ,4 64

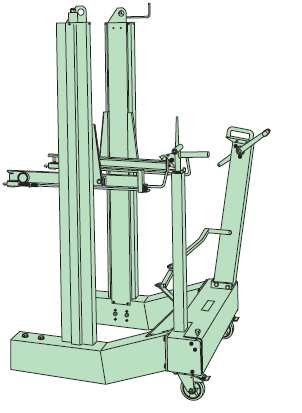

67 Instalace Vysunutí výsuvných částí Manipulační vozík Přizpůsobitelný 3 šířkám skříní umožňuje: vysunout výsuvnou část ze skříně, zasunout výsuvnou část do skříně. Manipulační vozík spouštěcí (volitelně) Přizpůsobitelný 3 šířkám skříní umožňuje: vysunout výsuvnou část ze skříně, zasunout výsuvnou část do skříně, spustit výsuvnou část na zem, vyzvednout výsuvnou část nad zem. Vysouvací klika Tato klika umožňuje: zasouvat/vysouvat výsuvnou část, vypnou/zapnout uzemňovač. Námořní aplikace Manipulační vozík spouštěcí (volitelně) Přizpůsobitelný 3 šířkám skříní umožňuje: vysunout výsuvnou část ze skříně, zasunout výsuvnou část do skříně, spustit výsuvnou část na zem, vyzvednout výsuvnou část nad zem. 65

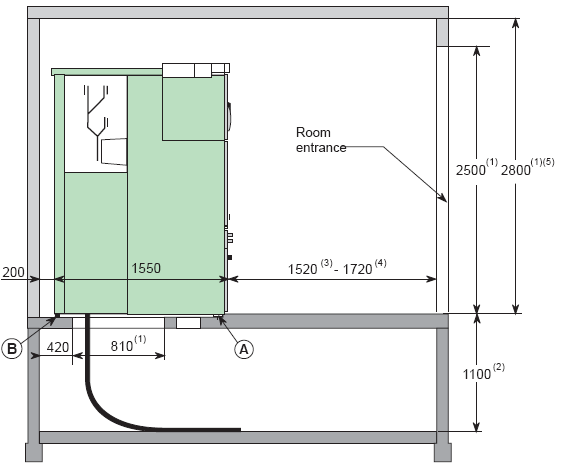

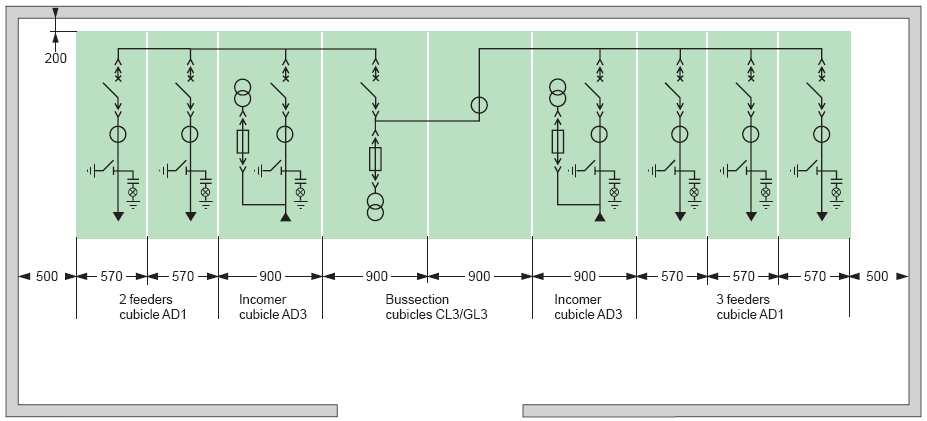

68 Instalace Příklady instalací Skříňový rozváděč MCset 17,5 Skříňový rozváděč (2 přívodní skříně a 1 oddíl přípojnic) 2 vývodní skříně AD1 Přívodní skříň AD3 Oddíl přípojnic CL3/GL3 Přívodní skříň AD3 3 vývodní skříně AD1 Stavební úpravy Vstup do místnosti (1) Minimální vzdálenosti, které je třeba dodržet při instalaci MCset rozváděče. (2) Minimální vzdálenosti, které je třeba stanovit z hlediska ohybu kabelů. (3) Provozní vzdálenost. (4) Vzdálenost pro vysunutí funkční jednotky bez nutnosti přesunu jiných částí. (5) Je-li výška místnosti nižší než 4 m, je třeba nainstalovat nad rozváděčem odvětrávací tunel (viz str. 12). A místo ukotvení. B adjustační bod. Pozn.: Další detaily naleznete v uživatelské příručce pro stavební úpravy. 66

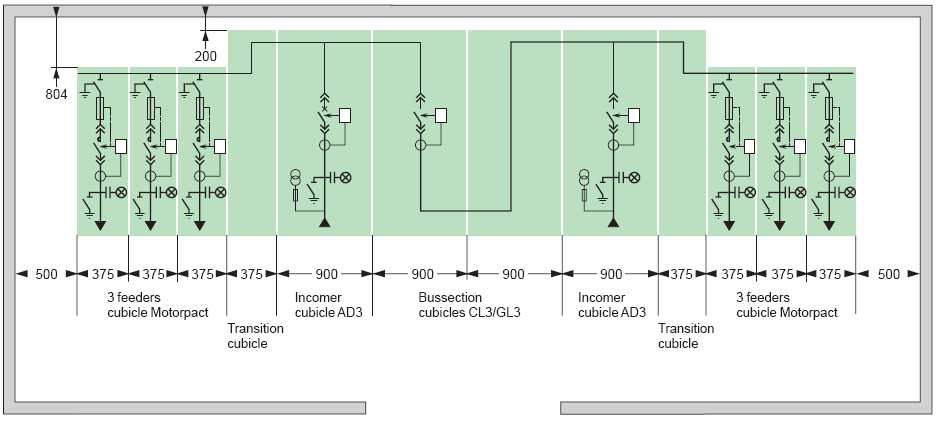

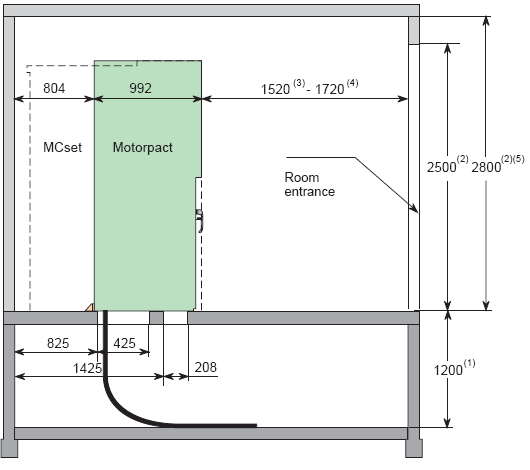

69 Instalace Příklady instalací Skříňový rozváděč MCset/Motorpact Skříňový rozváděč přechod mezi skříněmi MCset a Motorpact (2 přívodní skříně a 1 oddíl přípojnic) 3 vývodní skříně Motorpact Přívodní skříň AD3 Oddíl přípojnic CL3/GL3 Přívodní skříň AD3 3 vývodní skříně Motorpact Přechodová skříň Přechodová skříň Stavební úpravy Vstup do místnosti (1) Minimální vzdálenosti, které je třeba stanovit z hlediska ohybu kabelů. Poznámka pro skříňový rozváděč MCset (2) Minimální vzdálenosti, které je třeba dodržet při instalaci MCset rozváděče. (3) Provozní vzdálenost. (4) Vzdálenost pro vysunutí funkční jednotky bez nutnosti přesunu jiných částí. (5) Je-li výška místnosti nižší než 4 m, je třeba naistalovat nad rozváděčem odvětrávací tunel. Pozn.: Další detaily naleznete v uživatelské příručce pro stavební úpravy. 67

70 Instalace Připojení Stárnutí zařízení vn v rozvodně závisí na 3 hlavních faktorech Správně provedené přípoje Nové technologie studených spojů zajišťují snadnou instalaci a trvalou pevnost. Jsou uzpůsobeny zhoršeným podmínkám ve znečistěné a agresivní atmosféře. Vliv relativní vlhkosti V prostředí s velikou relativní vlhkostí nebo s velkými teplotními výkyvy je nutné instalovat topné těleso. Správná ventilace Velikost odvětrávacích potrubí a kanálů musí být úměrná energii rozptylované v rozvodně. Spoje prováděné za studena Tato technologie je u produktů Schneider Electric široce používaná. Maximální přípustné průřezy kabelů pro standardní spoje jsou: 630 mm 2 pro přívodní a napájecí skříně s jednopólovými kabely, 400 mm 2 pro přívodní a napájecí skříně s trojpólovými kabely, 95 mm 2 pro skříně s jištěním transformátorů s pojistkami. Přístup do příslušné sekce je možný jen při sepnutém uzemňovači. Utahovací moment pro kabely je 50 mn (s momentovým klíčem) Jednoduchý, jednopólový kabel Krátká koncovka, připojitelný za studena Elektrické parametry 3 až 17,5 kv 400 A 3150 A 4000 A Průřez v mm 2 50 až 630 mm 2 Dodavatel Počet vodičů Poznámka Všichni dodavatelé studených spojek: Silec, 3M, Pirelli, Raychem 1 až 8 na fázi Větší průřezy a počty vodičů konzultujte u nás Jednoduchý, trojpólový kabel Krátká koncovka, připojitelný za studena Elektrické parametry 3 až 17,5 kv 400 A 2500 A A 4000 A (2) Průřez v mm 2 50 až 240 mm 2 Dodavatel Počet vodičů Poznámka Všichni dodavatelé studených spojek: Silec, 3M, Pirelli, Raychem 1 až 4 na fázi Větší průřezy a počty vodičů konzultujte u nás Možnosti zapojení s jednoduchými kabely Počet vodičů AD1 AD1 AD2 AD3 DI2 stykač. 1 vodič na fázi (1) (1) (1) 2 vodiče na fázi (1) (1) (1) 3 vodiče na fázi 4 vodiče na fázi 1 třívodičový na skříň 2 třívodičové na skříň 3 třívodičové na skříň 4 třívodičové na skříň (1) Možnost instalace NN toroidního transformátoru. (2) Konzultujte s námi. 68

71 Instalace Připojení (pokračování) Připojení kabelů zespodu Rozměry pro připojování kabelů Typ skříně Konfigurace H (mm) AD1 AD2 630 A NN rozdílový transformátor proudu 650 (1) 1 sada 3 transformátorů proudu sady 3 transformátorů proudu A NN rozdílový transformátor proudu 650 (1) 1 sada 3 transformátorů proudu sady 3 transformátorů proudu 465 AD A 1 sada 3 transformátorů proudu sady 3 transformátorů proudu 435 DI2 450 Obr. 1 (1) Při instalaci NN rozdílového transformátoru použijte při zapojení 2 kabely typu ARC3 (viz str. 31). Při stanovení hloubky P kabelového kanálu rozváděče (viz Obr. 1) je třeba uvažovat skříně a kabely s největší hloubkou. Při použití kabelů o délce větší než 460 mm je třeba instalovat pod skříní dodatečný oddíl, označený (A) (Obr. 2). Obr. 2 Připojení kabelů shora (volitelné, obrázek 3) K dispozici jsou dvě hloubky, podle počtu kabelů a odolnosti skříně proti vnitřním obloukům: 2000 mm a 2275 mm. Obr. 3 Připojení přípojnic shora (volitelné, obrázek 4) Hloubka skříně je rovna 2000 mm, skříň může být osazena 1 nebo 2 transformátory proudu. Obr. 4 69
