1 Propaline Propaline 78

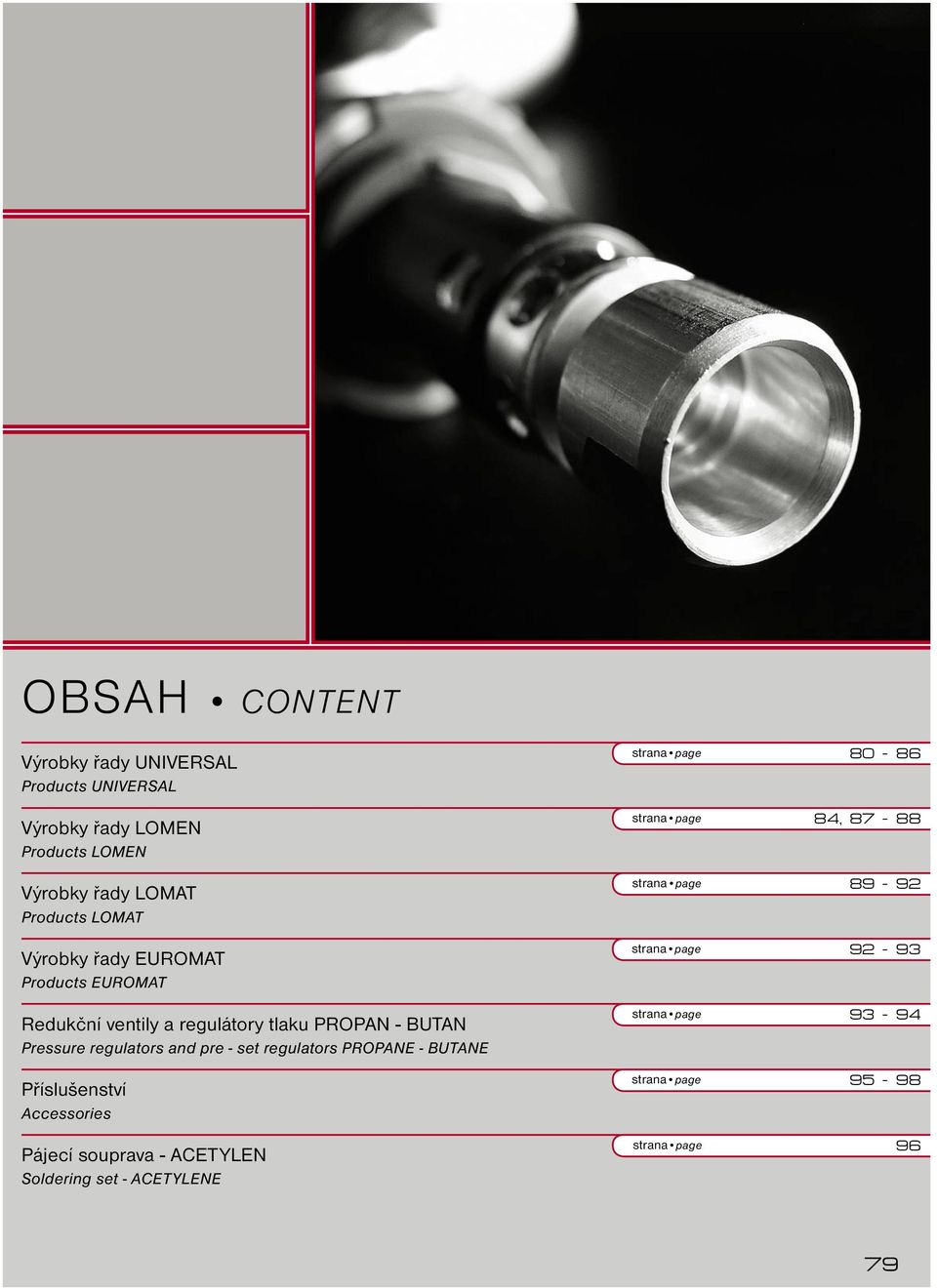

2 OBSAH CONTENT Výrobky řady UNIVERSAL Products UNIVERSAL Výrobky řady LOMEN Products LOMEN Výrobky řady LOMAT Products LOMAT Výrobky řady EUROMAT Products EUROMAT Redukční ventily a regulátory tlaku PROPAN - BUTAN Pressure regulators and pre - set regulators PROPANE - BUTANE Příslušenství Accessories Pájecí souprava - ACETYLEN Soldering set - ACETYLENE strana page strana page 84, strana page strana page strana page strana page strana page 96 79

3 Rukojeť UNIVERSAL Shank UNIVERSAL hořáku, trubky Torch, tube Rukojeť se spořičem Shank with a gas saver Rukojeť bez spořiče Shank without a gas saver ,360 0, pájení, ohřívání a opalování v kombinaci s hořáky UNIVERSAL - designed for use with soldering, brazing and heating torches UNIVERSAL Pájecí hořák B - UNIVERSAL Brazing torch B - UNIVERSAL B3 B5 B7 1,0-1,5 1,0-1,5 1,0-1, ,39-0,50 0,69-0,85 2,08-2, ,089 0,091 0,109 - měkké i tvrdé pájení - bodový ohřev - for soldering and brazing - point heating Pájecí hořák TURBO - UNIVERSAL Brazing torch TURBO - UNIVERSAL TURBO ø12 TURBO ø14 TURBO ø17 TURBO ø20 1,5-2,5 1,5-2,5 1,5-2,5 1,5-2, ,81-1,44 2,70-4,35 3,50-4,94 5,56-6, ,131 0,148 0,168 0,228 - měkké i tvrdé pájení, zejména měděných potrubních systémů - for soldering and brazing especially of copper piping systems Číslo u typu hořáku značí průměr hořákové hubice nebo také přibližný průměr pájených měděných trubek. The number at the type of the torch determines diameter of the torch nozzle or aproximate diameter of soldered copper pipes

4 Ohřívací hořák H - UNIVERSAL Heating torch H - UNIVERSAL H ø30 H ø40 H ø50 H ø60 H ø80 1,0-2,0 1,0-2,0 1,5-4,0 1,5-4,0 1,5-4, ,55-13,59 15,44-24,48 48,68-97,69 64,74-125,41 72,72-136, ,115 0,210 0,298 0,338 0,628 - průmyslové ohřevy - izolatérské a stavební práce - industrial heating - isolating and construction works Používá se v kombinaci s prodlužovací trubkou. Use with neck tube Ohřívací hořák GT - UNIVERSAL Heating torch GT - UNIVERSAL GT 1/2" GT 1" 1,5-2, , ,5-2, , ,200 0, nahřívání trubek 1/2 nebo 1 při měkkém i tvrdém pájení - ohřevy před tvářením za tepla - for heating of pipes 1/2 or 1, for pipe soldering and brazing jobs - preheating before tube bending Opalovací hořák AT - UNIVERSAL Heating torch AT - UNIVERSAL AT - opalování starých nátěrů - plošný ohřev - for removing old paints - wide area heating /šířka /width 1,5-2, ,83 170/40 0,

5 Ohřívací hořák PTM - UNIVERSAL Heating torch PTM - UNIVERSAL PTM 2, , , Prodlužovací trubka UNIVERSAL Neck tube UNIVERSAL ,083 0,113 0,140 0,190 0,288 0,346 0,443 rukojeti Shank hořáku Torch připojení ohřívacích hořáků UNIVERSAL k rukojetím UNIVERSAL - the neck tubes are designed to connect UNIVERSAL heating torches to shank UNIVERSAL Rozbočovací trubka UNIVERSAL Multineck tube UNIVERSAL Počet vývodů Outlets Šířka Width ,140 0, připojení ohřívacích hořáků UNIVERSAL k prodlužovací trubce UNIVERSAL - the multineck tubes are designed to connect UNIVERSAL heating torches to the neck tube 82

6 Páječka WT - UNIVERSAL Soldering iron WT - UNIVERSAL WT - měkké pájení - klempířské práce - soldering jobs - roof making pájecího kladívka 350 g. The soldering iron weight is 350 g. 1, , , Pájecí hořák WT - UNIVERSAL Soldering torch WT - UNIVERSAL 2527 WT - komponent k páječce WT - UNIVERSAL - for WT soldering iron UNIVERSAL 1, , , Kryt páječky WT - UNIVERSAL Guard WT - UNIVERSAL 3681 WT 0,108 - komponent k páječce WT - UNIVERSAL - for WT soldering iron UNIVERSAL

7 Pájecí kladívko UNIVERSAL, LOMEN - ploché Flat soldering bit UNIVERSAL, LOMEN g 350 g 500 g 0,250 0,350 0,500 - komponent k páječkám WT - UNIVERSAL a WT - LOMEN - for WT soldering iron UNIVERSAL and LOMEN 836 Pájecí hrot UNIVERSAL, LOMEN Soldering bit UNIVERSAL, LOMEN g 350 g 500 g 0,250 0,350 0,500 - komponent k páječkám WT - UNIVERSAL a WT - LOMEN - for WT soldering iron UNIVERSAL and LOMEN 844 Stojánek H - UNIVERSAL Support H - UNIVERSAL H 0,150 - k odložení ohřívacích hořáků typu H - UNIVERSAL na vodorovnou podložku - the support allows to put off the H - UNIVERSAL heating torches on a horizontal base safely Připevňuje se na prodlužovací trubku sestavy hořáku. It is assembled on the neck tube of the torch

8 Souprava UNIVERSAL Set UNIVERSAL Obsah Content Balení Packing PROPALINE 1 rukojeť se spořičem ohřívací hořák H ø50 prodlužovací trubka 350 opalovací hořák AT hadicový nástavec převlečná matice shank with a gas saver heating torch H 50 neck tube 350 torch AT hose nipple nut ø plastový obal plastic blister Souprava UNIVERSAL Set UNIVERSAL Obsah Content Balení Packing PROPALINE 2 rukojeť se spořičem ohřívací hořáky H ø40, H ø60 prodlužovací trubky 350, 600 stojánek H hadicový nástavec převlečná matice shank with a gas saver heating torches H 40, H 60 neck tubes 350, 600 support H hose nipple nut ø ø plastový obal plastic blister Souprava UNIVERSAL Set UNIVERSAL Obsah Content Balení Packing PROPALINE 3 rukojeť se spořičem pájecí hořáky TURBO ø20, ø17, ø14 hadicový nástavec převlečná matice ø ø ø shank with a gas saver brazing turbo torch TURBO 20, 17, 14 hose nipple nut plastový obal plastic blister

9 Souprava UNIVERSAL Set UNIVERSAL Obsah Content Balení Packing PROPALINE 4 rukojeť se spořičem ohřívací hořák H ø60 prodlužovací trubka 600 hadicový nástavec převlečná matice ø shank with a gas saver heating torch H 60 neck tube 600 hose nipple nut plastový obal plastic blister Souprava UNIVERSAL Set UNIVERSAL Obsah Content Balení Packing PROPALINE 5 rukojeť se spořičem ohřívací hořák H ø50 prodlužovací trubka 600 hadicový nástavec převlečná matice ø shank with a gas saver heating torch H 50 neck tube 600 hose nipple nut plastový obal plastic blister Souprava UNIVERSAL Set UNIVERSAL Obsah Content Balení Packing PROPALINE 6 rukojeť se spořičem ohřívací hořák H ø30 prodlužovací trubka 75 hadicový nástavec převlečná matice zapalovač ø shank with a gas saver heating torch H 30 neck tube 75 hose nipple nut lighter plastový obal plastic blister

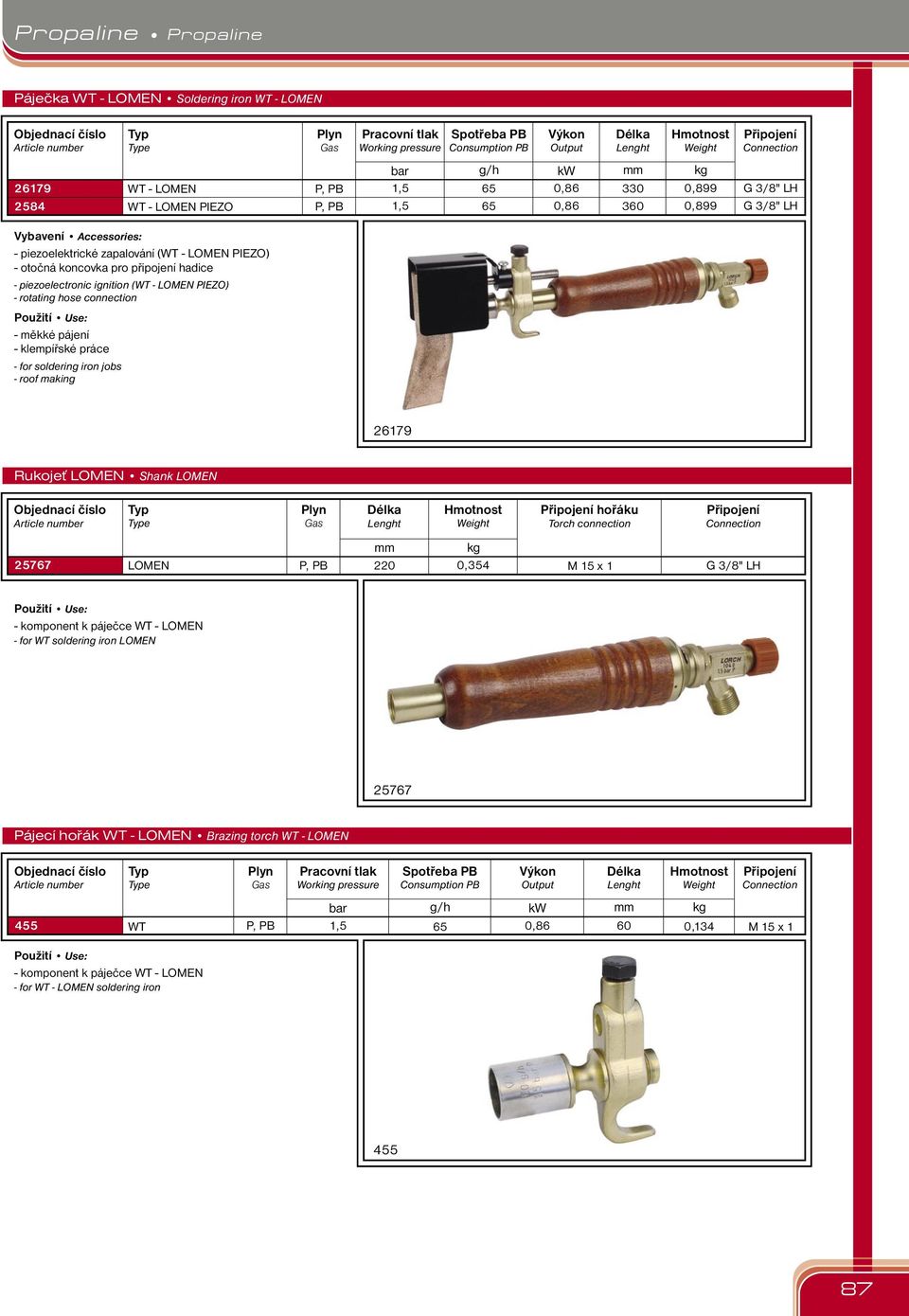

10 Páječka WT - LOMEN Soldering iron WT - LOMEN WT - LOMEN WT - LOMEN PIEZO 1,5 65 0, ,899 1,5 65 0, ,899 Vybavení Accessories: - piezoelektrické zapalování (WT - LOMEN PIEZO) - otočná koncovka pro připojení hadice - piezoelectronic ignition (WT - LOMEN PIEZO) - rotating hose - měkké pájení - klempířské práce - for soldering iron jobs - roof making Rukojeť LOMEN Shank LOMEN hořáku Torch LOMEN 220 0,354 M 15 x 1 - komponent k páječce WT - LOMEN - for WT soldering iron LOMEN Pájecí hořák WT - LOMEN Brazing torch WT - LOMEN 455 WT - komponent k páječce WT - LOMEN - for WT - LOMEN soldering iron P,PBPB 1,5 65 0, ,134 M 15 x

11 Kryt páječky WT - LOMEN Guard WT - LOMEN WT 0,064 - komponent k páječce WT - LOMEN - for WT soldering torch LOMEN Stojánek WT - LOMEN Support WT - LOMEN WT 0,180 - k odkládání páječky WT - LOMEN - for putting off the WT - LOMEN soldering iron Souprava pro měkké pájení LOMEN Soldering set LOMEN Obsah Content Balení Packing 2691 LOMEN PIEZO páječka WT - LOMEN PIEZO s piezoelektr. zapalováním pájecí kladívko 350 g plnicí adaptér hadice 2 m s připojovacími koncovkami regulátor tlaku 1,5 bar lahev na propan 0,425 soldering torch WT - LOMEN PIEZO with piezoelektronic flat soldering bit 350 g filling adapter 2 m hose with joining end pieces regulator 1,5 bar propane cylinder 0,425 plastový obal plastic bag - klempířské práce - for roof - making jobs

12 Rukojeť LOMAT PIEZO Shank LOMAT PIEZO Rukojeť s aretací LOMAT PIEZO Shank LOMAT PIEZO 180 0,300 Vybavení Accessories: - piezoelektrické zapalování - otočná koncovka pro připojení hadice - aretace páčky ventilu přívodu plynu v pracovní poloze - jemná regulace výkonu - the piezoelectronic ignition - rotating hose - arresting the control lever of incoming gas valve in the working position - fine - tuning the torch performance - pájení, ohřívání a smršťování v kombinaci s hořáky LOMAT PIEZO - brazing, heating and shrinking with torches LOMAT PIEZO Bodový pájecí hořák LOMAT PIEZO Brazing torch LOMAT PIEZO LOMAT PIEZO 5 LOMAT PIEZO 7 2, , , , ,195 0,212 Vybavení Accessories: - piezoelektrické zapalování - otočný hořák v rukojeti o 360 (po 60 ) - integrovaný sklápěcí odkládací stojánek - the piezoelectronic ignition - torch can be revolved in the shank in 360 degrees (step 60 ) - integrated foldup stand - měkké i tvrdé pájení - bodový ohřev - for soldering and brazing - point heating Pájecí hořák TURBO - LOMAT PIEZO Brazing torch TURBO - LOMAT PIEZO TURBO - LOMAT PIEZO ø15 TURBO - LOMAT PIEZO ø17 TURBO - LOMAT PIEZO ø22 2,0 2,0 2, ,30 4,09 6, ,195 0,200 0,210 Vybavení Accessories: - piezoelektrické zapalování - otočný hořák v rukojeti o 360 (po 60 ) - integrovaný sklápěcí odkládací stojánek - the piezoelectronic ignition - torch can be revolved in the shank in 360 degrees (step 60 ) - integrated foldup stand - měkké i tvrdé pájení zejména měděných potrubních systémů - for point heating, especially of copper piping systems Číslo u typu hořáku značí průměr hořákové hubice nebo také přibližný průměr pájených měděných trubek. The number at the type of the torch determines diameter of the torch nozzle or aproximate diameter of soldered copper pipes

13 Smršťovací hořák LOMAT PIEZO Shrinking torch LOMAT PIEZO LOMAT PIEZO ø22 LOMAT PIEZO ø30 2, , , , ,230 0,286 Vybavení Accessories: - piezoelektrické zapalování - otočný hořák v rukojeti o 360 (po 60 ) - integrovaný sklápěcí odkládací stojánek - přídavná clona změkčování plamene - the piezoelectronic ignition - torch can be revolved in the shank in 360 degrees (step 60 ) - integrated foldup stand - accessory orifice plate used to soften the flame - smršťování kabelových spojek - used to shrink cable splices Horkovzdušný smršťovací hořák LOMAT PIEZO Hot - air shrinking torch LOMAT PIEZO LOMAT PIEZO ø30 1,0-2, , ,400 Vybavení Accessories: - piezoelektrické zapalování - otočný hořák v rukojeti o 360 (po 60 ) - integrovaný sklápěcí odkládací stojánek - the piezoelectronic ignition - torch can be revolved in the shank in 360 degrees (step 60 ) - integrated foldup stand - aplikace smršťovacích obalových fólií - hot - air torch used to shrink wrapping sheets Spotřeba plynu uvedená v tabulce při tlaku 2 bar. consumption specified for pressure 2 bar Páječka LOMAT PIEZO Soldering iron LOMAT PIEZO LOMAT PIEZO s pájecím kladívkem 350g Soldering iron LOMAT PIEZO 350g LOMAT PIEZO s pájecím hrotem 250g Soldering iron LOMAT PIEZO 250g 1,0-2,0 1,0-2, ,50 0, ,660 0,560 Vybavení Accessories: - piezoelektrické zapalování - otočný hořák v rukojeti o 360 (po 60 ) - integrovaný sklápěcí odkládací stojánek - the piezoelectronic ignition - torch can be revolved in the shank in 360 degrees (step 60 ) - integrated foldup stand - měkké pájení - klempířské práce - for soldering jobs - roof making Spotřeba plynu uvedená v tabulce při tlaku 1,5 bar. consumption specified for pressure 1,5 bar

14 Hořák pro měkké pájení LOMAT PIEZO Brazing torch LOMAT PIEZO LOMAT PIEZO 1,0-2,0 40 0, ,260 - komponent k páječce LOMAT PIEZO - for soldering iron LOMAT PIEZO Spotřeba plynu uvedená v tabulce při tlaku 1,5 bar. consumption specified for pressure 1,5 bar Pájecí hrot, kladívko LOMAT Soldering bit LOMAT Pájecí hrot 250 g Soldering bit 250g Pájecí kladívko 350g Flat soldering bit 350g 0,250 0,350 - komponent k páječce LOMAT PIEZO - for soldering iron LOMAT PIEZO Ohřívací hořák LOMAT PIEZO Heating torch LOMAT PIEZO LOMAT PIEZO ø50 / 500 LOMAT PIEZO ø60 / 750 LOMAT PIEZO ø60 / 900 1,5-4,0 1,5-4,0 1,5-4, ,28 125,40 125, ,612 0,800 0, detail Vybavení Accessories: - piezoelektrické zapalování - otočný hořák v rukojeti o 360 (po 60 ) - přídavný odkládací stojánek - the piezoelectronic ignition - torch can be revolved in the shank in 360 degrees (step 60 ) - auxiliary foldup stand - izolatérské práce - for isolating jobs 9

15 Souprava LOMAT PIEZO Set LOMAT PIEZO Obsah Content Balení Packing LOMAT PIEZO PB rukojeť LOMAT PIEZO s aretací smršťovací hořák LOMAT ø22, ø30 redukční ventil PB 0-2,5 bar odtlačný ventil PB klíč universal pojistka přeruš. hadice SBS2 hadice PB 2,5 m - koncovky ø ø shank LOMAT PIEZO shrinking torches 22, 30 pressure regulators PB 0-2,5 bar push - down valve PB wrench SBS2 hose break valve PB hose 2,5 m - plechová kazeta metal case Rukojeť EUROMAT Shank EUROMAT 3046 Rukojeť EUROMAT Shank EUROMAT 180 0,331 Vybavení Accessories: - piezoelektrické zapalování - hořák v rukojeti otočný o 360 (po 60 ) - otočná koncovka pro připojení hadice - aretační tlačítko pro trvalý provoz hořáků - integrovaný sklápěcí odkládací stojánek - the piezoelectronic ignition - torch can be revolved in the shank in 360 degrees (step 60 ) - swiveling hose - arresting the control lever of incoming gas valve in the working position - integrated fold up stand - pájení a ohřívání v kombinaci s hořáky typu EUROMAT - the shank is used with soldering and brazing EUROMAT torches 3046 Pájecí hořák TT TURBO - EUROMAT Brazing torch TT TURBO - EUROMAT TT TURBO ø13 TT TURBO ø15 TT TURBO ø17 TT TURBO ø19 TT TURBO ø22 1,5-2,0 1,5-2,0 1,5-2,0 1,5-2,0 1,5-2, ,43 2,32 4,12 5,34 6, ,119 0,130 0,132 0,140 0,156 Vybavení Accessories: - piezoelektrické zapalování - the piezoelectronic ignition - měkké a tvrdé pájení, zejména měděných sanitárních rozvodů - for soldering and brazing jobs, especially of copper piping Číslo u typu hořáku značí průměr hořákové hubice nebo také přibližný průměr pájených měděných trubek. The number at the type of the torch determines diameter of the torch nozzle or aproximate diameter of soldered copper pipes

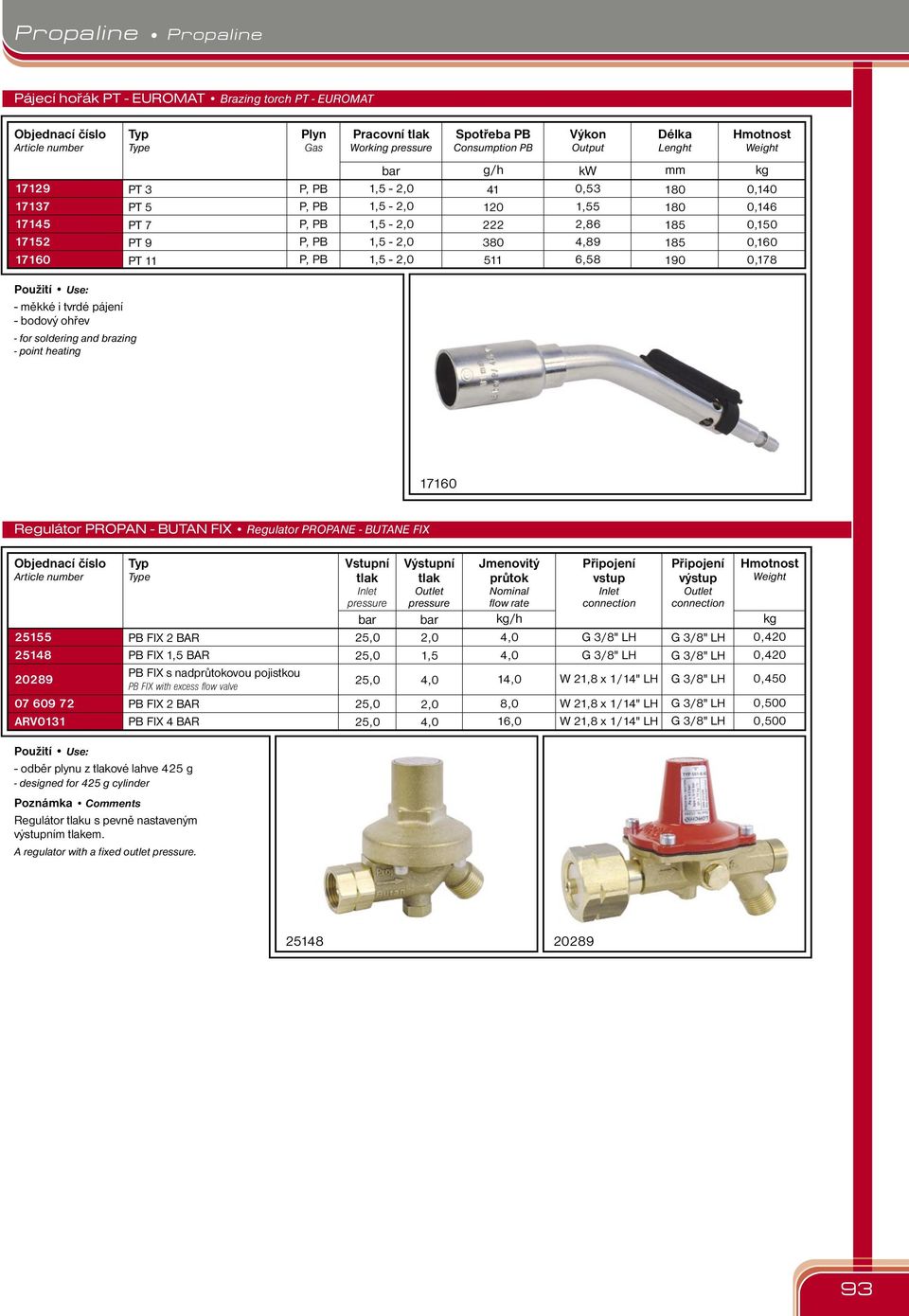

16 Pájecí hořák PT - EUROMAT Brazing torch PT - EUROMAT PT 3 PT 5 PT 7 PT 9 PT 11 1,5-2,0 1,5-2,0 1,5-2,0 1,5-2,0 1,5-2, ,53 1,55 2,86 4,89 6, ,140 0,146 0,150 0,160 0,178 - měkké i tvrdé pájení - bodový ohřev - for soldering and brazing - point heating Regulátor PROPAN - BUTAN FIX Regulator PROPANE - BUTANE FIX Vstupní tlak Inlet pressure bar Výstupní tlak Outlet pressure bar Jmenovitý průtok Nominal flow rate /h PB FIX 2 BAR PB FIX 1,5 BAR 25,0 25,0 2,0 1,5 4,0 4, PB FIX s nadprůtokovou pojistkou PB FIX with excess flow valve 25,0 4,0 14, ARV0131 PB FIX 2 BAR PB FIX 4 BAR 25,0 25,0 2,0 4,0 8,0 16,0 vstup Inlet W 21,8 x 1/14" LH W 21,8 x 1/14" LH W 21,8 x 1/14" LH výstup Outlet 0,420 0,420 0,450 0,500 0,500 - odběr plynu z tlakové lahve 425 g - designed for 425 g cylinder Regulátor tlaku s pevně nastaveným výstupním tlakem. A regulator with a fixed outlet pressure

17 Redukční ventil PROPAN - BUTAN Pressure regulator PROPANE - BUTANE P2 PB s manometrem P2 PB with pressure gauge PB s nadprůtokovou pojistkou, bez manometru With excess flow valve, without pressure gauge PB s nadprůtokovou pojistkou, s manometrem With excess flow valve, with pressure gauge Vstupní tlak Inlet pressure bar 25,0 25,0 25,0 Výstupní tlak Outlet pressure bar 0,5-4,0 Jmenovitý průtok Nominal flow rate /h 16,0 0,5-4,0 12,0 0,5-4,0 12,0 vstup Inlet W 21,8 x 1/14" LH W 21,8 x 1/14" LH W 21,8 x 1/14" LH výstup Outlet 0,580 0,480 0,500 Těsnění vstupní přípojky Inlet seal Redukční ventil Pressure regulator Regulátor tlaku PROPAN - BUTAN Pre - set regulator PROPANE - BUTANE RTP 21 MODEL 188 RTP 3 MODEL 323 RTP 4 MODEL 324 Vstupní tlak Inlet pressure bar 1,0-8,0 1,0-8,0 1,0-8,0 Výstupní tlak Outlet pressure mbar Jmenovitý průtok Nominal flow rate /h 1,5 3,0 3,0 vstup Inlet W 21,8 x 1/14" LH W 21,8 x 1/14" LH W 21,8 x 1/14" LH výstup Outlet hadicový nástavec ø8 hose nipple ø8 hadicový nástavec ø8 hose nipple ø8 hadicový nástavec ø8 hose nipple ø8 Náhradní díly Spare parts Výrobek Product Těsnění vstupní přípojky Inlet seal

18 Pojistka přerušené hadice SBS Hose break valve SBS SBS 1 SBS 2 SBS 3 SBS 4 Jmenovitý průtok 1,5 bar Nominal flow rate 1,5 bar /h 1,5 4,0 6,0 10,0 Jmenovitý průtok 4,0 bar Nominal flow rate 4,0 bar /h 2,2 6,0 8,5 14,0 vstup Inlet výstup Outlet 0,137 0,137 0,137 0,137 - samočinné uzavření průchodu plynu při nadměrném zvýšení jeho průtoku, např. v důsledku poškození nebo sesmeknutí hadice - a safety valve for iediate gas flow shut - off in case of sudden flow increasing (hose damage) Montuje se na výstupní hrdlo redukčního ventilu nebo regulátoru. It is assembled on outlet of the regulator Lahev PROPAN - BUTAN 425 g PROPANE - BUTANE cylinder 425 g Lahev PB g PB cylinder g Připojovací závit uzavíracího ventilu thread of cylinder valve - lehký, přenosný zdroj plynu pro práce s hořáky PROPALINE v obtížně přístupných místech (střechy apod.) - light and portable source for soldering and brazing jobs with PROPALINE torches suitable for places difficult to reach, e. g. roofs Lahev je opatřena speciálním ventilem umožňujícím bezpečné plnění zkapalněným plynem. The cylinder is equipped with a special cylinder valve that ensures safety filling with liquid gas Plnicí adaptér Filling adapter Plnicí adaptér Filling adapter vstup Inlet W 21,8 x 1/14" LH výstup Outlet 0,148 - propojení lahve na propan - butan 425 g se zdrojem plynu při jejím plnění zkapalněným plynem - the adapter is designed to connect the 425 g propane cylinder during its filling

19 Izolatérský pojezdový hořák Torch carriage Izolatérský pojezdový hořák (7 hořáků) Torch - carriage for isolating jobs (7 torches) Izolatérský pojezdový hořák (4 hořáky) Torch - carriage for isolating jobs (4 torches) Šírka Width izolatérské a stavební práce - isolating and construction works Plechová kazeta pro uložení hořákových sad Metal case for torch sets TURBO - UNIVERSAL LOMEN EUROMAT Rozměr Dimension 320 x 200 x x 200 x x 200 x Pájecí souprava PA 2 Soldering set PA Náhradní díly Spare parts PA 2 AC Rukojeť Shank Hořák 1 Torch 1 Hořák 2 Torch 2 Hořák 3 Torch 3 Hořák 4 Torch 4 Pájecí hrot Soldering bit Držák páječky Holder Nástavec na hadici Hose nipple měkké i tvrdé pájení pájkami s teplotou do 900 C - jiné technologické ohřevy - for soldering and brazing jobs with solders welting temperatures up to 900 C - other industrial heating Kyslík pro vytvoření hořlavé směsi je hořákem přisáván ze vzduchu. Oxygen for the formation of combustible mixture is sucked from the air by the torch. 96

20 Odtlačný ventil na 2 lahve PROPAN - BUTAN Push - Down valve for 2 PROPANE - BUTANE cylinders Závit boční přípojky Outlet thread Závit čepu Cylinder thread PB W 21,8 x 1/14" LH G 3/8" Hadice PROPAN - BUTAN PROPANE - BUTANE hose Vnitřní ø Inner ø 8 4 Vnější ø Outer ø /m 0,210 0, Hadice PROPAN - BUTAN - osazená PROPANE - BUTANE hose - fitted Vnitřní ø Inner ø Vnější ø Outer ø m 1,5 2,0 2,5 3,0 4,0 5,0 vstup - výstup inlet - outlet Tepelně izolační pasta pro sestavování pájených dílů Heat absorbing paste for completing of soldered parts Tepelně izolační pasta - červená 1 Heating block paste - red 1 Tepelně izolační pasta BLOC - IT 283 g Heating block paste BLOC - IT 283 g

21 Bezbarvý tepelně izolační gel Transparent heat barrier spray COOL GEL 0,473 l COOL GEL 0,473 l Smáčedlo Wetting agent Smáčedlo Wetting agent - regenerace vysušených (ztuhlých) izolačních past - zvlhčování izolační bezazbestové podložky - for regeneration of dry isolating pastes - humidifing of isolating non asbestos pad Bezazbestová tepelně izolační podložka pro pájení Non - asbestos heat isolating pad for soldering and brazing jobs Izolační podložka 30 x 30 cm Isolating pad 30 x 30 cm
