1 Skener MUSTEK SCANEXPRESS 1200UB+

2 NÁVOD PRO INSTALACI SKENERU 1200UB+ Rozbalení skeneru Vybalte pøístroj z obalu a peèlivì zkontrolujte, zda nechybí nebo není poškozena žádná z položek. Balení by mìlo obsahovat následující souèásti: Skener Instalaèní disk CD-ROM Uživatelskou pøíruèku Instalace ovladaèù POZNÁMKA: Pøed instalací skeneru proveïte prosím nejprve instalaci ovladaèe. Ve chvíli, kdy probíhá instalace ovladaèe, zatím nezapojujte kabel USB. 1. Vložte do mechaniky CD-ROM disk pro instalaci skeneru. 2. Postupujte podle pokynù na obrazovce. Pokud se po vložení instalaèního disku CD-ROM (s ovladaèem) nezobrazí uvítací obrazovka pro instalaci ovladaèe, proveïte následující kroky: 1. Klepnìte levým tlaèítkem myši na tlaèítko Start na hlavním panelu Windows (vlevo dole), a pak klepnìte na položku Spustit (Run) (viz Obrázek 1). 2. V dialogovém rámeèku Spustit (Run) napište zaøízení:\run, kde zaøízení pøedstavuje vaši mechaniku CD- ROM, a pak klepnìte myší na tlaèítko OK. (viz Obrázek 2) 3. Postupujte podle veškerých pokynù na obrazovce. POZNÁMKA: Jakmile budete po dokonèení instalace ovladaèe dotázáni, zda chcete provést restart Windows, klepnìte prosím na tlaèítko Ano (Yes). Obrázek 1 Obrázek 2

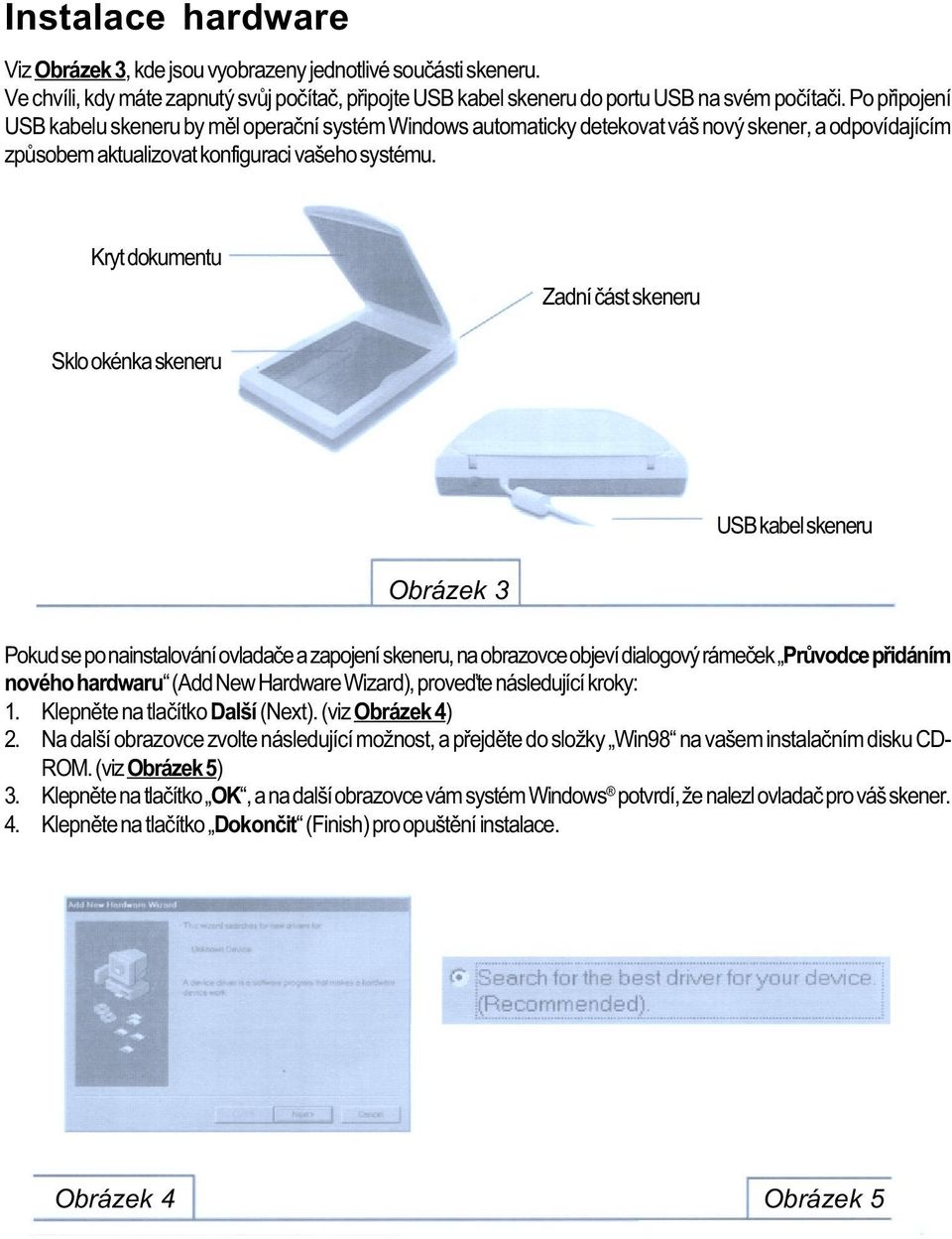

3 Instalace hardware Viz Obrázek 3, kde jsou vyobrazeny jednotlivé souèásti skeneru. Ve chvíli, kdy máte zapnutý svùj poèítaè, pøipojte USB kabel skeneru do portu USB na svém poèítaèi. Po pøipojení USB kabelu skeneru by mìl operaèní systém Windows automaticky detekovat váš nový skener, a odpovídajícím zpùsobem aktualizovat konfiguraci vašeho systému. Kryt dokumentu Zadní èást skeneru Sklo okénka skeneru USB kabel skeneru Obrázek 3 Pokud se po nainstalování ovladaèe a zapojení skeneru, na obrazovce objeví dialogový rámeèek Prùvodce pøidáním nového hardwaru (Add New Hardware Wizard), proveïte následující kroky: 1. Klepnìte na tlaèítko Další (Next). (viz Obrázek 4) 2. Na další obrazovce zvolte následující možnost, a pøejdìte do složky Win98 na vašem instalaèním disku CD- ROM. (viz Obrázek 5) 3. Klepnìte na tlaèítko OK, a na další obrazovce vám systém Windows potvrdí, že nalezl ovladaè pro váš skener. 4. Klepnìte na tlaèítko Dokonèit ( inish) pro opuštìní instalace. Obrázek 4 Obrázek 5

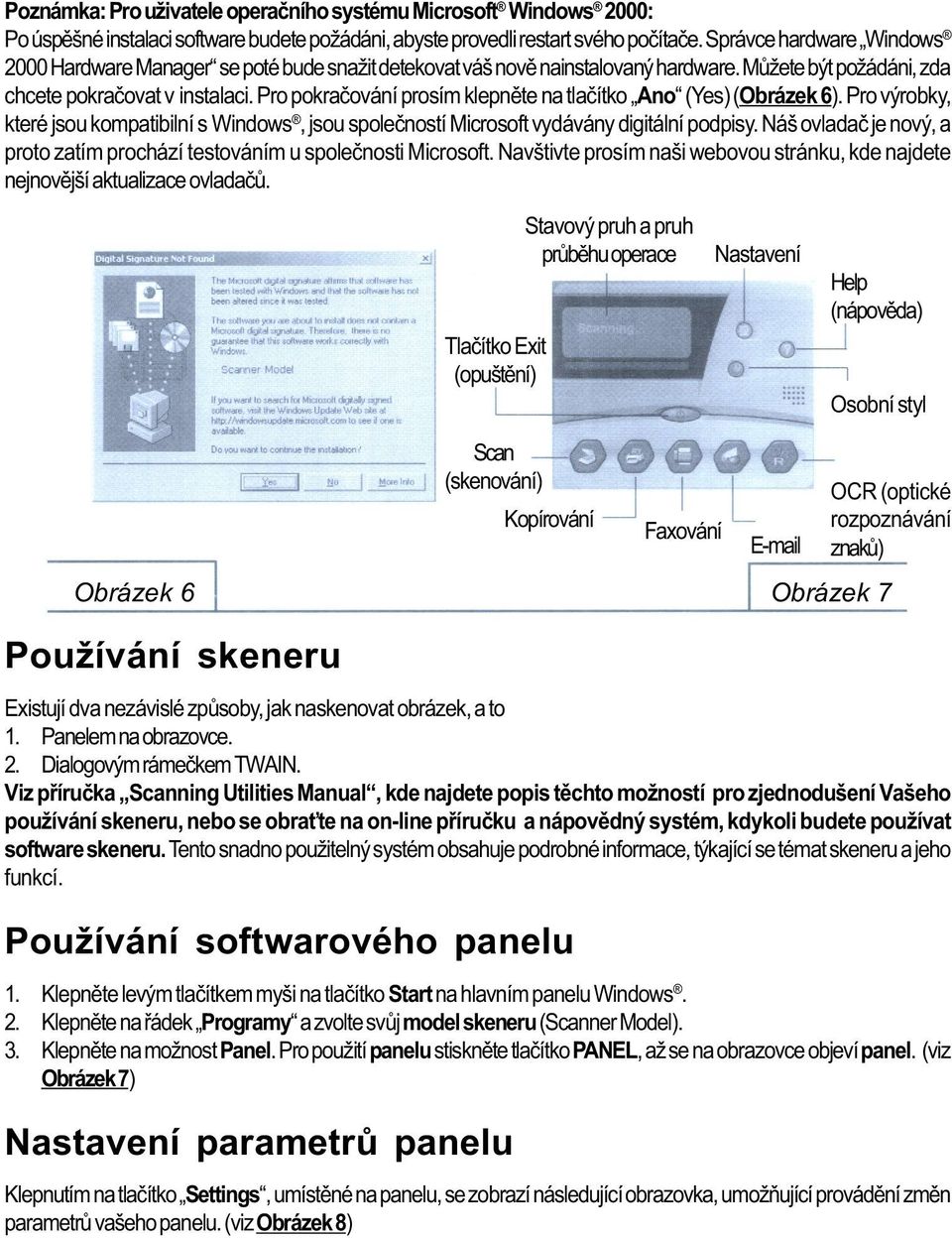

4 Poznámka: Pro uživatele operaèního systému Microsoft Windows 2000: Po úspìšné instalaci software budete požádáni, abyste provedli restart svého poèítaèe. Správce hardware Windows 2000 Hardware Manager se poté bude snažit detekovat váš novì nainstalovaný hardware. Mùžete být požádáni, zda chcete pokraèovat v instalaci. Pro pokraèování prosím klepnìte na tlaèítko Ano (Yes) (Obrázek 6). Pro výrobky, které jsou kompatibilní s Windows, jsou spoleèností Microsoft vydávány digitální podpisy. Náš ovladaè je nový, a proto zatím prochází testováním u spoleènosti Microsoft. Navštivte prosím naši webovou stránku, kde najdete nejnovìjší aktualizace ovladaèù. Tlaèítko Exit (opuštìní) Stavový pruh a pruh prùbìhu operace Nastavení Help (nápovìda) Osobní styl Obrázek 6 Obrázek 7 Používání skeneru Scan (skenování) Existují dva nezávislé zpùsoby, jak naskenovat obrázek, a to 1. Panelem na obrazovce. 2. Dialogovým rámeèkem TWAIN. Viz pøíruèka Scanning Utilities Manual, kde najdete popis tìchto možností pro zjednodušení Vašeho používání skeneru, nebo se obra te na on-line pøíruèku a nápovìdný systém, kdykoli budete používat software skeneru. Tento snadno použitelný systém obsahuje podrobné informace, týkající se témat skeneru a jeho funkcí. Používání softwarového panelu 1. Klepnìte levým tlaèítkem myši na tlaèítko Start na hlavním panelu Windows. 2. Klepnìte na øádek Programy a zvolte svùj model skeneru (Scanner Model). 3. Klepnìte na možnost Panel. Pro použití panelu stisknìte tlaèítko PANEL, až se na obrazovce objeví panel. (viz Obrázek 7) Nastavení parametrù panelu Kopírování axování OCR (optické rozpoznávání znakù) Klepnutím na tlaèítko Settings, umístìné na panelu, se zobrazí následující obrazovka, umožòující provádìní zmìn parametrù vašeho panelu. (viz Obrázek 8)

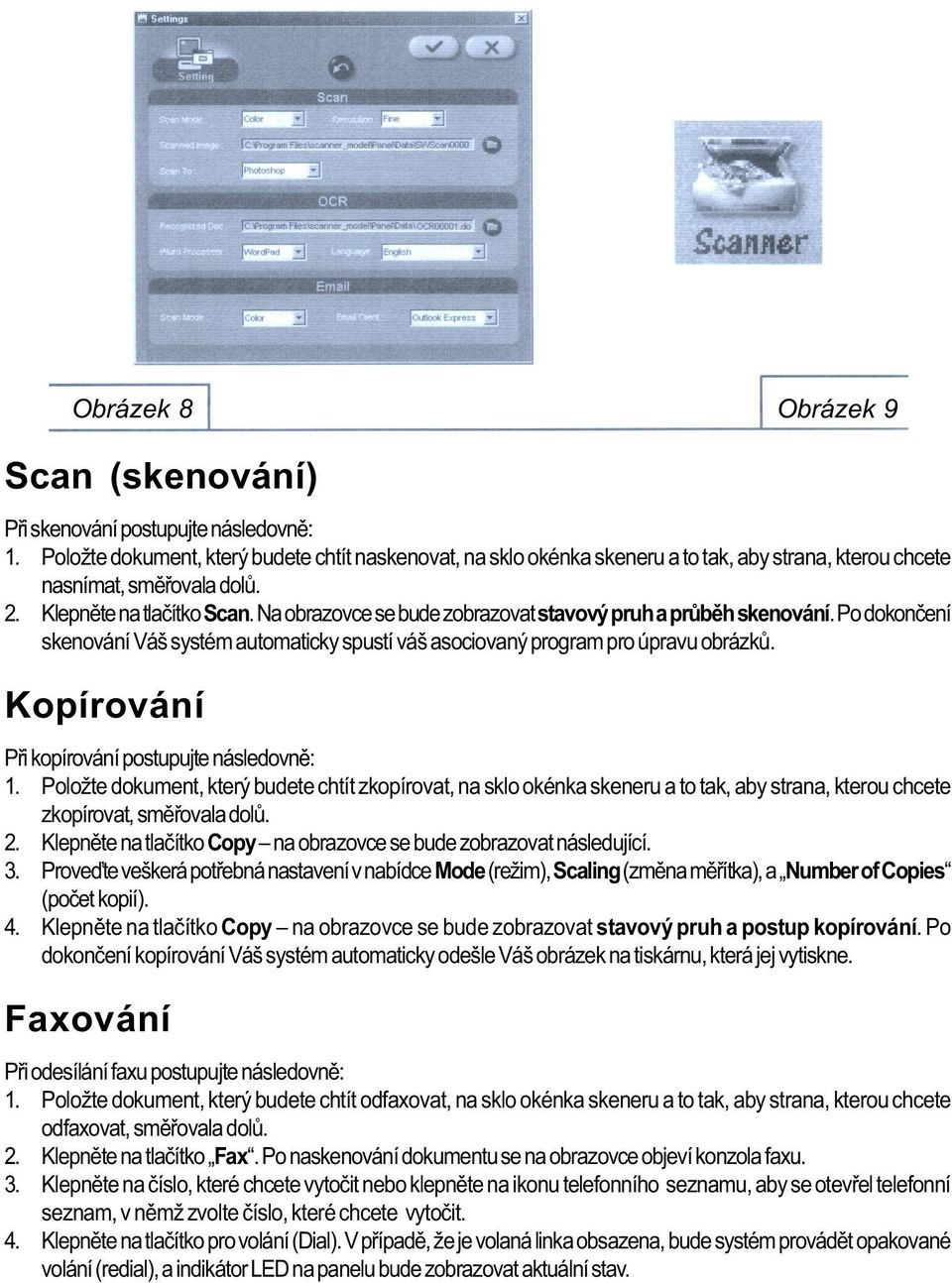

5 Obrázek 8 Obrázek 9 Scan (skenování) Pøi skenování postupujte následovnì: 1. Položte dokument, který budete chtít naskenovat, na sklo okénka skeneru a to tak, aby strana, kterou chcete nasnímat, smìøovala dolù. 2. Klepnìte na tlaèítko Scan. Na obrazovce se bude zobrazovat stavový pruh a prùbìh skenování. Po dokonèení skenování Váš systém automaticky spustí váš asociovaný program pro úpravu obrázkù. Kopírování Pøi kopírování postupujte následovnì: 1. Položte dokument, který budete chtít zkopírovat, na sklo okénka skeneru a to tak, aby strana, kterou chcete zkopírovat, smìøovala dolù. 2. Klepnìte na tlaèítko Copy na obrazovce se bude zobrazovat následující. 3. Proveïte veškerá potøebná nastavení v nabídce Mode (režim), Scaling (zmìna mìøítka), a Number of Copies (poèet kopií). 4. Klepnìte na tlaèítko Copy na obrazovce se bude zobrazovat stavový pruh a postup kopírování. Po dokonèení kopírování Váš systém automaticky odešle Váš obrázek na tiskárnu, která jej vytiskne. axování Pøi odesílání faxu postupujte následovnì: 1. Položte dokument, který budete chtít odfaxovat, na sklo okénka skeneru a to tak, aby strana, kterou chcete odfaxovat, smìøovala dolù. 2. Klepnìte na tlaèítko ax. Po naskenování dokumentu se na obrazovce objeví konzola faxu. 3. Klepnìte na èíslo, které chcete vytoèit nebo klepnìte na ikonu telefonního seznamu, aby se otevøel telefonní seznam, v nìmž zvolte èíslo, které chcete vytoèit. 4. Klepnìte na tlaèítko pro volání (Dial). V pøípadì, že je volaná linka obsazena, bude systém provádìt opakované volání (redial), a indikátor LED na panelu bude zobrazovat aktuální stav.

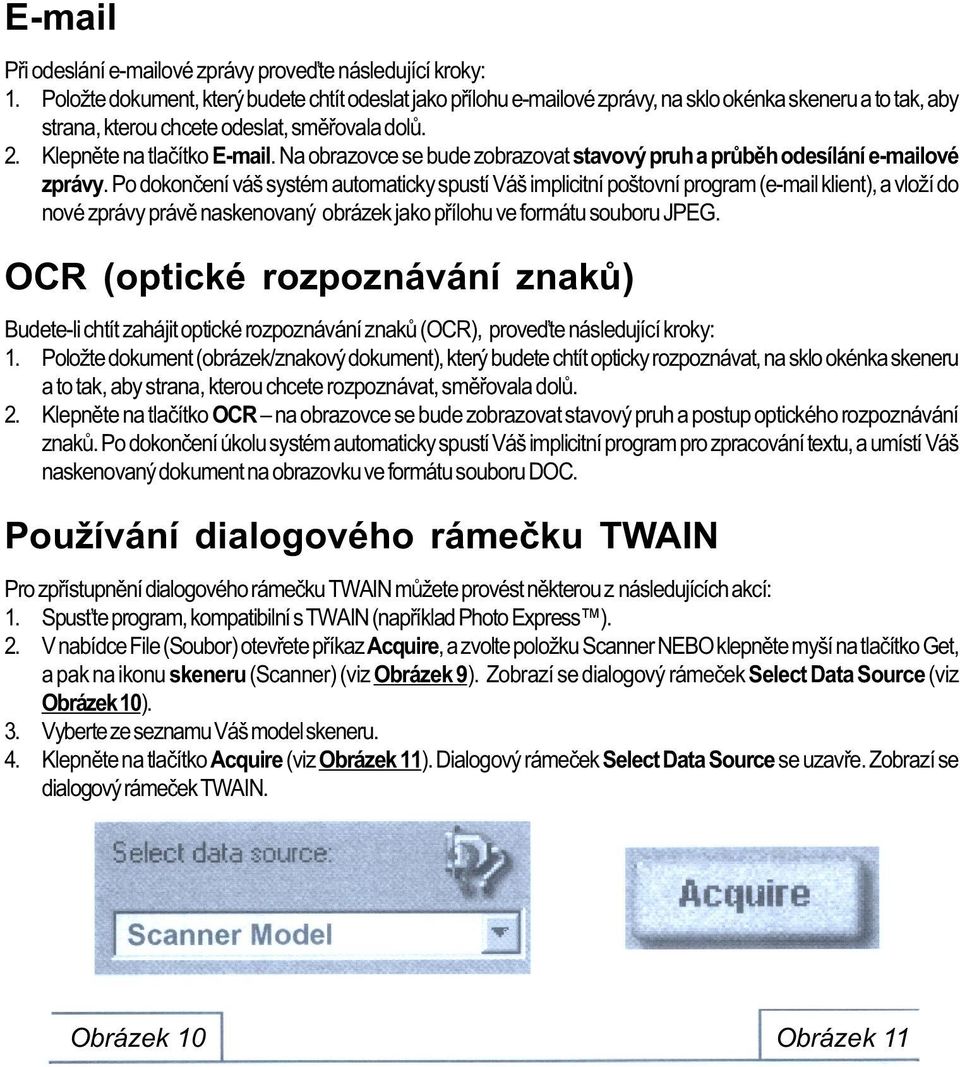

6 Pøi odeslání ové zprávy proveïte následující kroky: 1. Položte dokument, který budete chtít odeslat jako pøílohu ové zprávy, na sklo okénka skeneru a to tak, aby strana, kterou chcete odeslat, smìøovala dolù. 2. Klepnìte na tlaèítko . Na obrazovce se bude zobrazovat stavový pruh a prùbìh odesílání ové zprávy. Po dokonèení váš systém automaticky spustí Váš implicitní poštovní program ( klient), a vloží do nové zprávy právì naskenovaný obrázek jako pøílohu ve formátu souboru JPEG. OCR (optické rozpoznávání znakù) Budete-li chtít zahájit optické rozpoznávání znakù (OCR), proveïte následující kroky: 1. Položte dokument (obrázek/znakový dokument), který budete chtít opticky rozpoznávat, na sklo okénka skeneru a to tak, aby strana, kterou chcete rozpoznávat, smìøovala dolù. 2. Klepnìte na tlaèítko OCR na obrazovce se bude zobrazovat stavový pruh a postup optického rozpoznávání znakù. Po dokonèení úkolu systém automaticky spustí Váš implicitní program pro zpracování textu, a umístí Váš naskenovaný dokument na obrazovku ve formátu souboru DOC. Používání dialogového rámeèku TWAIN Pro zpøístupnìní dialogového rámeèku TWAIN mùžete provést nìkterou z následujících akcí: 1. Spus te program, kompatibilní s TWAIN (napøíklad Photo Express ). 2. V nabídce ile (Soubor) otevøete pøíkaz Acquire, a zvolte položku Scanner NEBO klepnìte myší na tlaèítko Get, a pak na ikonu skeneru (Scanner) (viz Obrázek 9). Zobrazí se dialogový rámeèek Select Data Source (viz Obrázek 10). 3. Vyberte ze seznamu Váš model skeneru. 4. Klepnìte na tlaèítko Acquire (viz Obrázek 11). Dialogový rámeèek Select Data Source se uzavøe. Zobrazí se dialogový rámeèek TWAIN. Obrázek 10 Obrázek 11

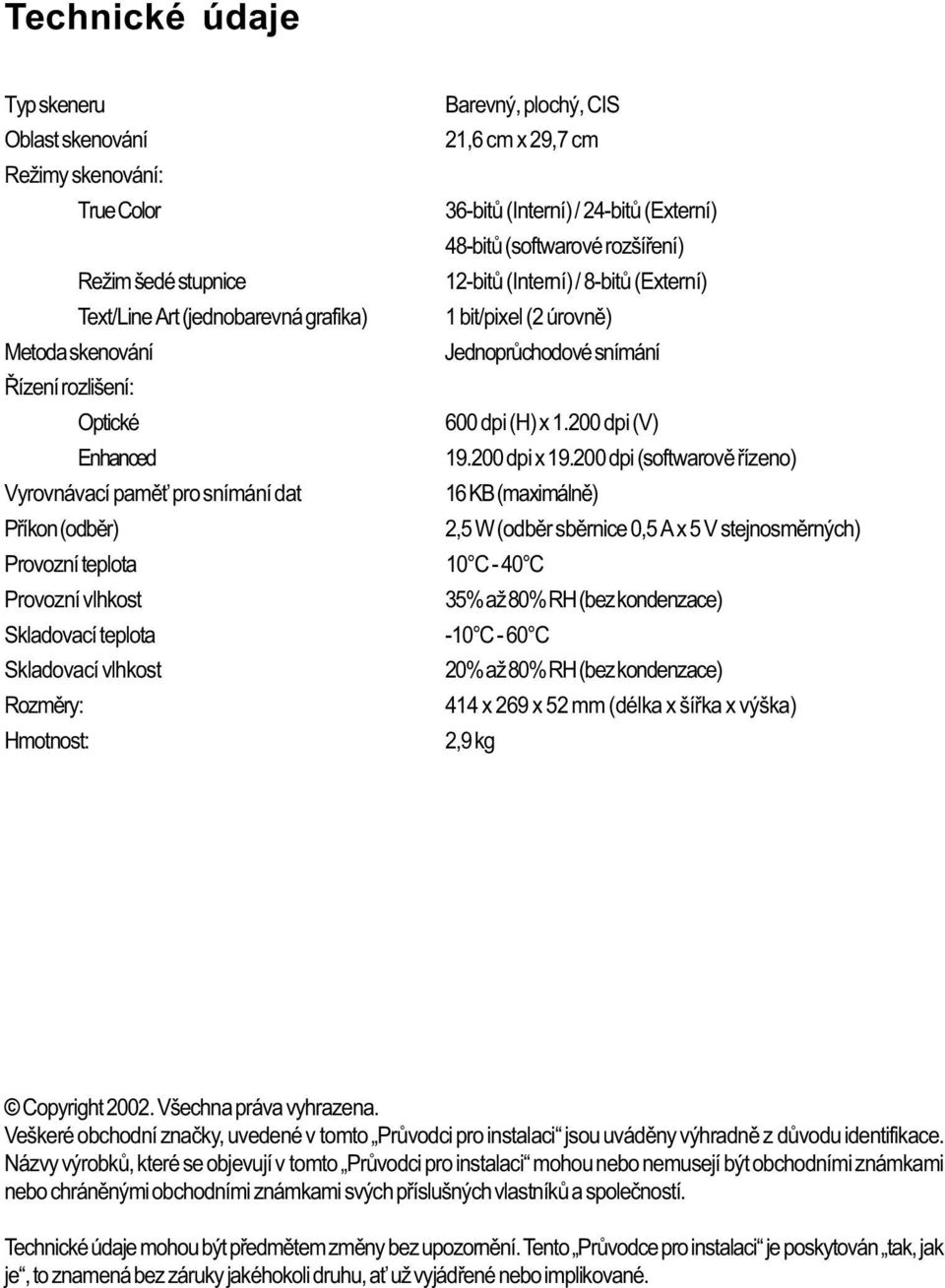

7 Technické údaje Typ skeneru Barevný, plochý, CIS Oblast skenování 21,6 cm x 29,7 cm Režimy skenování: True Color 36-bitù (Interní) / 24-bitù (Externí) 48-bitù (softwarové rozšíøení) Režim šedé stupnice 12-bitù (Interní) / 8-bitù (Externí) Text/Line Art (jednobarevná grafika) 1 bit/pixel (2 úrovnì) Metoda skenování Jednoprùchodové snímání Øízení rozlišení: Optické 600 dpi (H) x dpi (V) Enhanced dpi x dpi (softwarovì øízeno) Vyrovnávací pamì pro snímání dat 16 KB (maximálnì) Pøíkon (odbìr) 2,5 W (odbìr sbìrnice 0,5 A x 5 V stejnosmìrných) Provozní teplota 10 C - 40 C Provozní vlhkost 35% až 80% RH (bez kondenzace) Skladovací teplota -10 C - 60 C Skladovací vlhkost 20% až 80% RH (bez kondenzace) Rozmìry: 414 x 269 x 52 mm (délka x šíøka x výška) Hmotnost: 2,9 kg Copyright Všechna práva vyhrazena. Veškeré obchodní znaèky, uvedené v tomto Prùvodci pro instalaci jsou uvádìny výhradnì z dùvodu identifikace. Názvy výrobkù, které se objevují v tomto Prùvodci pro instalaci mohou nebo nemusejí být obchodními známkami nebo chránìnými obchodními známkami svých pøíslušných vlastníkù a spoleèností. Technické údaje mohou být pøedmìtem zmìny bez upozornìní. Tento Prùvodce pro instalaci je poskytován tak, jak je, to znamená bez záruky jakéhokoli druhu, a už vyjádøené nebo implikované.

8 Actebis Mustek Vyrobilo Z STUDIO Zlín, 2002
