1 Instalace hardwaru Poznámka Model produktu zobrazený v této příručce je TL-PS110U a slouží jako pří Dříve než začnete, připravte si tato zařízení Počítač s operačním systémem Windows 2000/XP/2003/Vista/7 s instalačním CD diskem k tiskovému serveru Tiskárna Kabel k tiskárně Směrovač Instalace hardwaru 1. Vypněte tiskárnu. 2. Připojte tiskový server k tiskárně pomocí dodaného kabelu k tiskárně. Připojte tiskový server k směrovači pomocí kabelu RJ45. Na vedlejším obrázku je pro referenci znázorněna klasická topologie: 3. Zapněte tiskárnu. 4. Zapojte napájecí tiskovém serveru. adaptér do konektoru napájení na 5. Počkejte 40 sekund na dokončení testu Power On Self Test (POST) tiskového serveru. Výchozí nastavení z výroby Uživatelské jméno: admin Adresa IP: Maska podsítě: Poznámka Výchozí tovární nastavení zařízení TL-PS110U je bez hesla. 1

Připojte tiskový server k tiskárně pomocí dodaného kabelu k tiskárně. Připojte tiskový server k směrovači pomocí kabelu RJ45. Na vedlejším obrázku je pro referenci znázorněna klasická topologie: 3.

2 Instalace softwaru 1 Konfigurace tiskového serveru Vyberte tiskový server Vložte dodaný CD disk do CD mechaniky ve vašem počítači, následně se automaticky spustí Průvodce nastavením. Vyberte TL-PS110U Poznámka Jestliže nemáte CD-ROM mechaniku, můžete se přihlásit na naší webové stránce ( a stáhnout zde průvodce nastavením PrintServer_Setup_Wizard. Klikněte na Setup Wizard (Průvodce nastavením) 2

Vyberte TL-PS110U Poznámka Jestliže nemáte CD-ROM mechaniku, můžete se přihlásit na naší webové stránce

3 Na obrazovce Select A Print Server (Vyberte tiskový server), tiskový server TL-PS110U bude detekován jako 1P_PrintServXXX. Výběr tiskového serveru 3

4 Konfigurace tiskové serveru Vyberte Yes (Ano). Pole s heslem ponechte prázdné Přiřaďte statickou IP adresu tiskovému serveru. Adresa IP by měla být ve stejné podsíti jako je adresa IP vašeho směrovače 4

5 Poznámka IP adresa tiskového serveru musí být ve stejné podsíti jako IP adresa vašeho směrovače, např: Síťové zařízení Adresa IP Směrovač/brána Tiskový server Poznámka IP adresu tiskového serveru si zapamatujte, neboť pro další přihlášení k tiskovému serveru ji budete potřebovat. Potvrďte nastavení Průvodce PSWizard ukládá konfigurace na tiskový server 5

2.168.1.1 Tiskový server 192.168.1.10 Poznámka IP adresu tiskového serveru si zapamatujte,

6 2 Konfigurace tiskárny Poté se zobrazí tato stránka. Pokud je už vaše tiskárna v seznamu tiskáren, postupujte podle pokynů v bodě. Pokud se vaše tiskárna v seznamu neobjeví, postupujte podle pokynů v bodě Vyberte tiskárnu podle jejího názvu a podle pokynů dokončete instalaci. Nyní jste úspěšně nainstalovali tiskový server a tiskárnu. M ůžete tisknout po síti. Poznámka Tiskový server stačí nakonfigurovat pouze jednou, ostatní uživatelé, kteří chtějí tiskárnu sdílet, musí nainstalovat pouze ovladač tiskárny a nakonfigurovat port TCP/IP port na svých po čítačích. Informace naleznete v uživatelské příručce na zdrojovém CD disku. 6

Nyní jste úspěšně nainstalovali tiskový server a tiskárnu. M ůžete tisknout po síti.

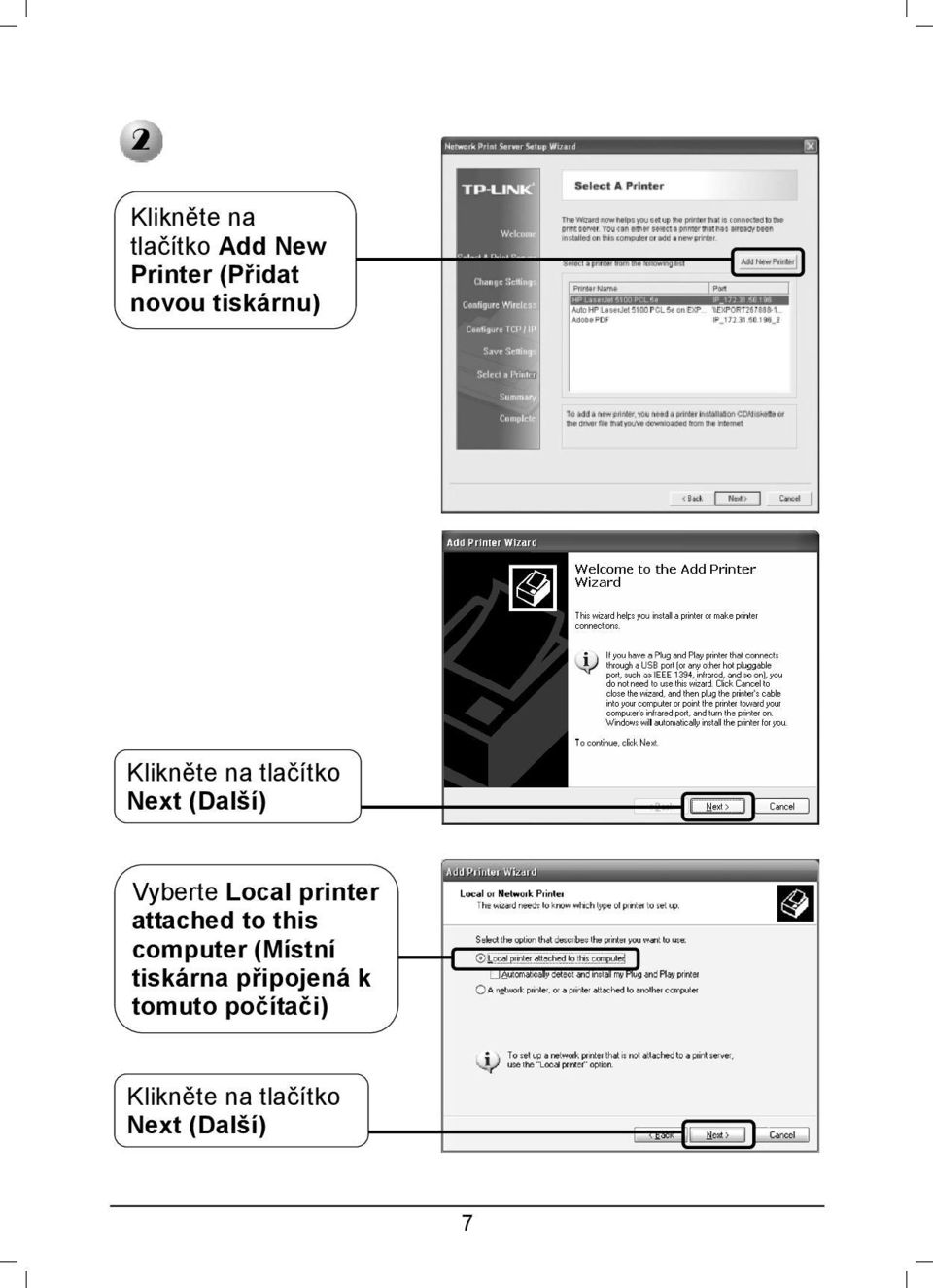

7 Klikněte na tlačítko Add New Printer (Přidat novou tiskárnu) Vyberte Local printer attached to this computer (Místní tiskárna připojená k tomuto počítači) 7

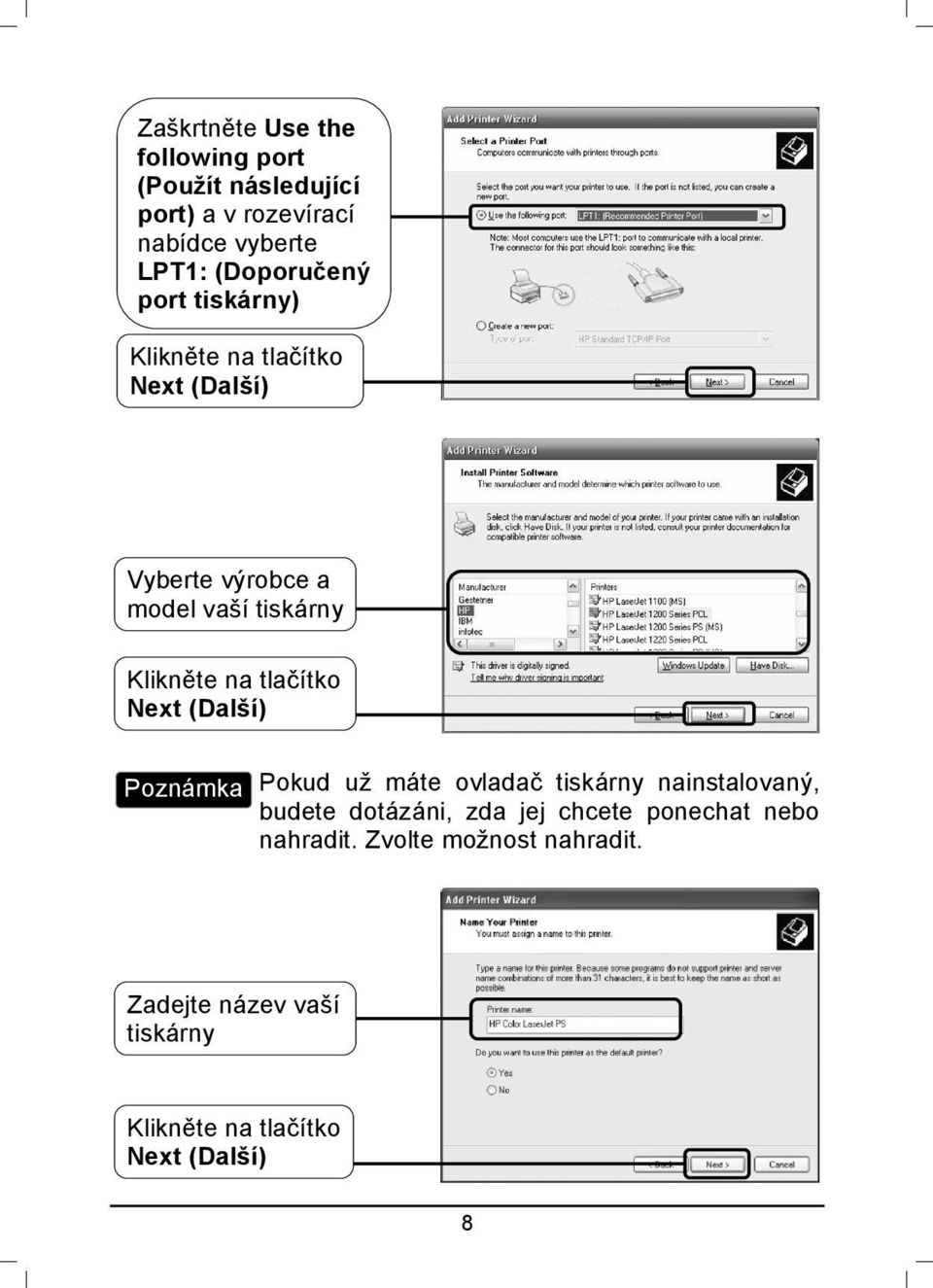

8 Zaškrtněte Use the following port (Použít následující port) a v rozevírací nabídce vyberte LPT1: (Doporučený port tiskárny) Vyberte výrobce a model vaší tiskárny Poznámka Pokud už máte ovladač tiskárny nainstalovaný, budete dotázáni, zda jej chcete ponechat nebo nahradit. Zvolte možnost nahradit. Zadejte název vaší tiskárny 8

tiskárny Poznámka Pokud už máte ovladač tiskárny nainstalovaný, budete dotázáni,

9 Vyberte No (Ne) a podle pokynů dokončete instalaci. Nyní jste úspěšně nainstalovali tiskový server a tiskárnu. Můžete tisknout po síti. Poznámka Tiskový server stačí nakonfigurovat pouze jednou, ostatní uživatelé, kteří chtějí tiskárnu sdílet, musí nainstalovat pouze ovladač tiskárny a nakonfigurovat port TCP/IP port na svých počítačích. Informace naleznete v uživatelské příručce na zdrojovém CD disku. 9

Poznámka Tiskový server stačí nakonfigurovat pouze jednou, ostatní uživatelé, kteří chtějí tiskárnu

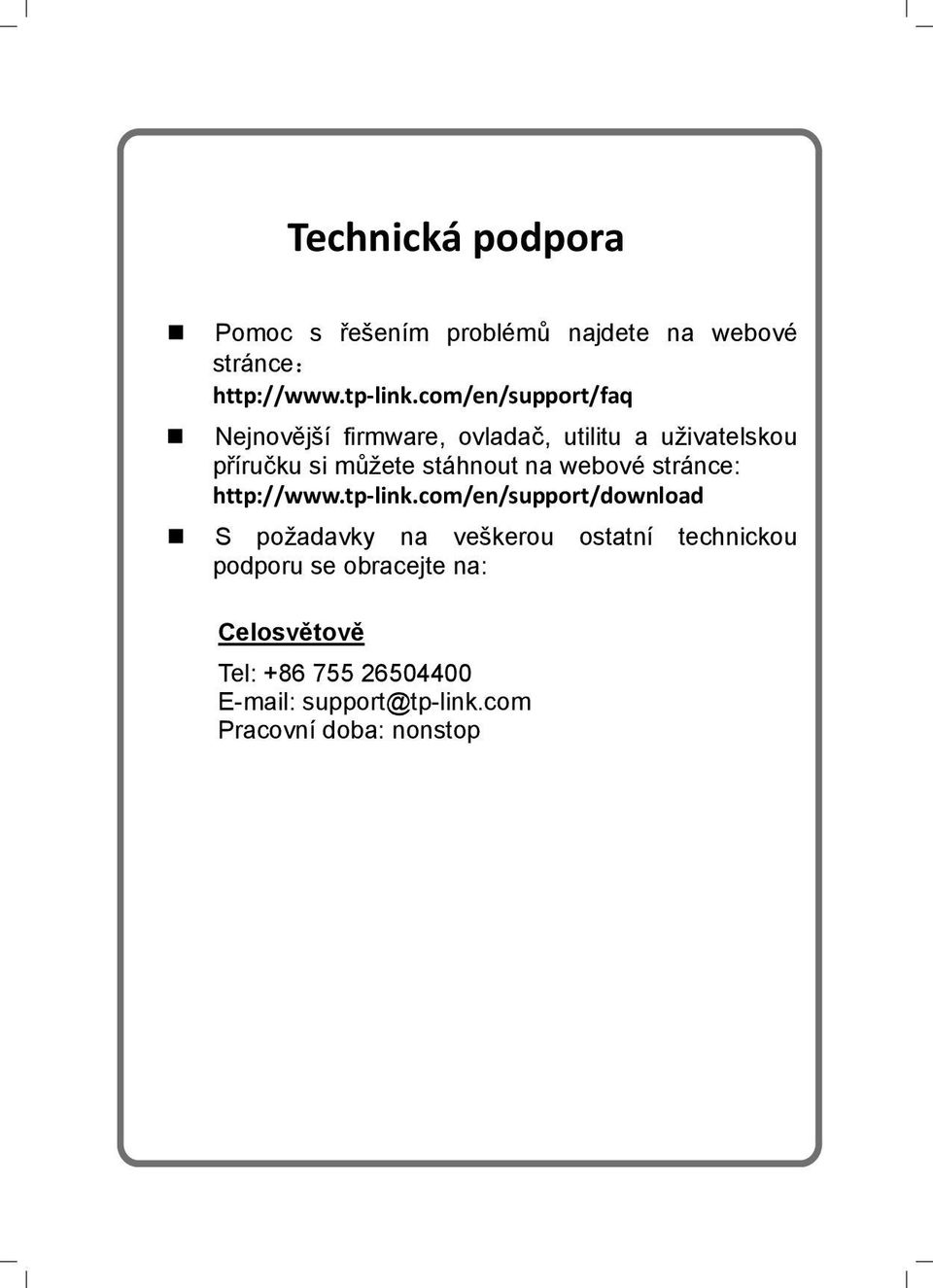

10 Technická podpora Pomoc s řešením problémů najdete na webové stránce: link.com/en/support/faq Nejnovější firmware, ovladač, utilitu a uživatelskou příručku si můžete stáhnout na webové stránce: link.com/en/support/download S požadavky na veškerou ostatní technickou podporu se obracejte na: Celosvětově Tel: support@tp-link.com Pracovní doba: nonstop
