1 WELL ASU-8000 ADSL USB modem Uživatelská příručka

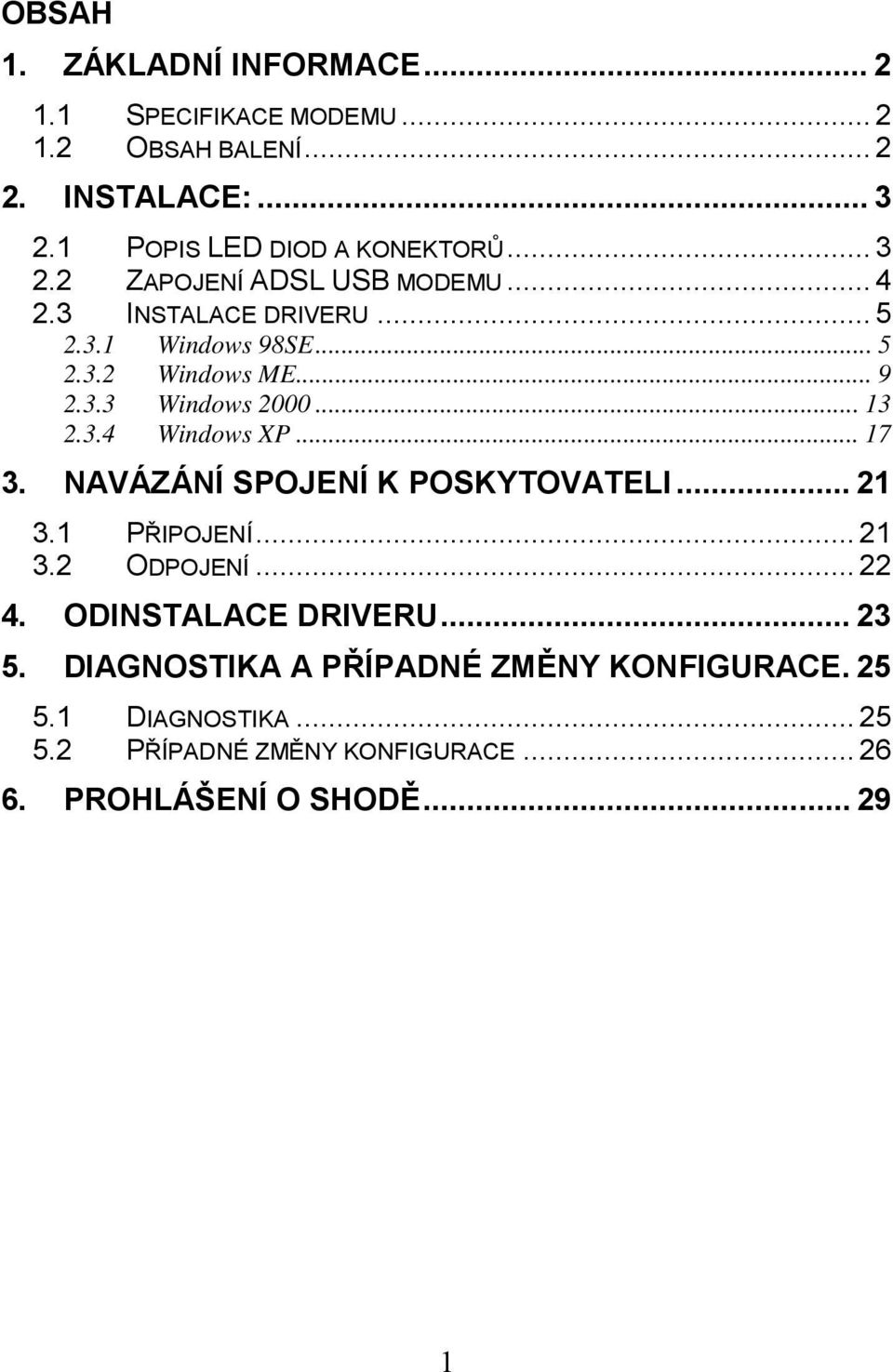

2 OBSAH 1. ZÁKLADNÍ INFORMACE SPECIFIKACE MODEMU OBSAH BALENÍ INSTALACE: POPIS LED DIOD A KONEKTORŮ ZAPOJENÍ ADSL USB MODEMU INSTALACE DRIVERU Windows 98SE Windows ME Windows Windows XP NAVÁZÁNÍ SPOJENÍ K POSKYTOVATELI PŘIPOJENÍ ODPOJENÍ ODINSTALACE DRIVERU DIAGNOSTIKA A PŘÍPADNÉ ZMĚNY KONFIGURACE DIAGNOSTIKA PŘÍPADNÉ ZMĚNY KONFIGURACE PROHLÁŠENÍ O SHODĚ

.. 13 2.3.4 Windows XP... 17 3. NAVÁZÁNÍ SPOJENÍ K POSKYTOVATELI... 21 3.1 PŘIPOJENÍ... 21 3.2 ODPOJENÍ... 22 4. ODINSTALACE DRIVERU.

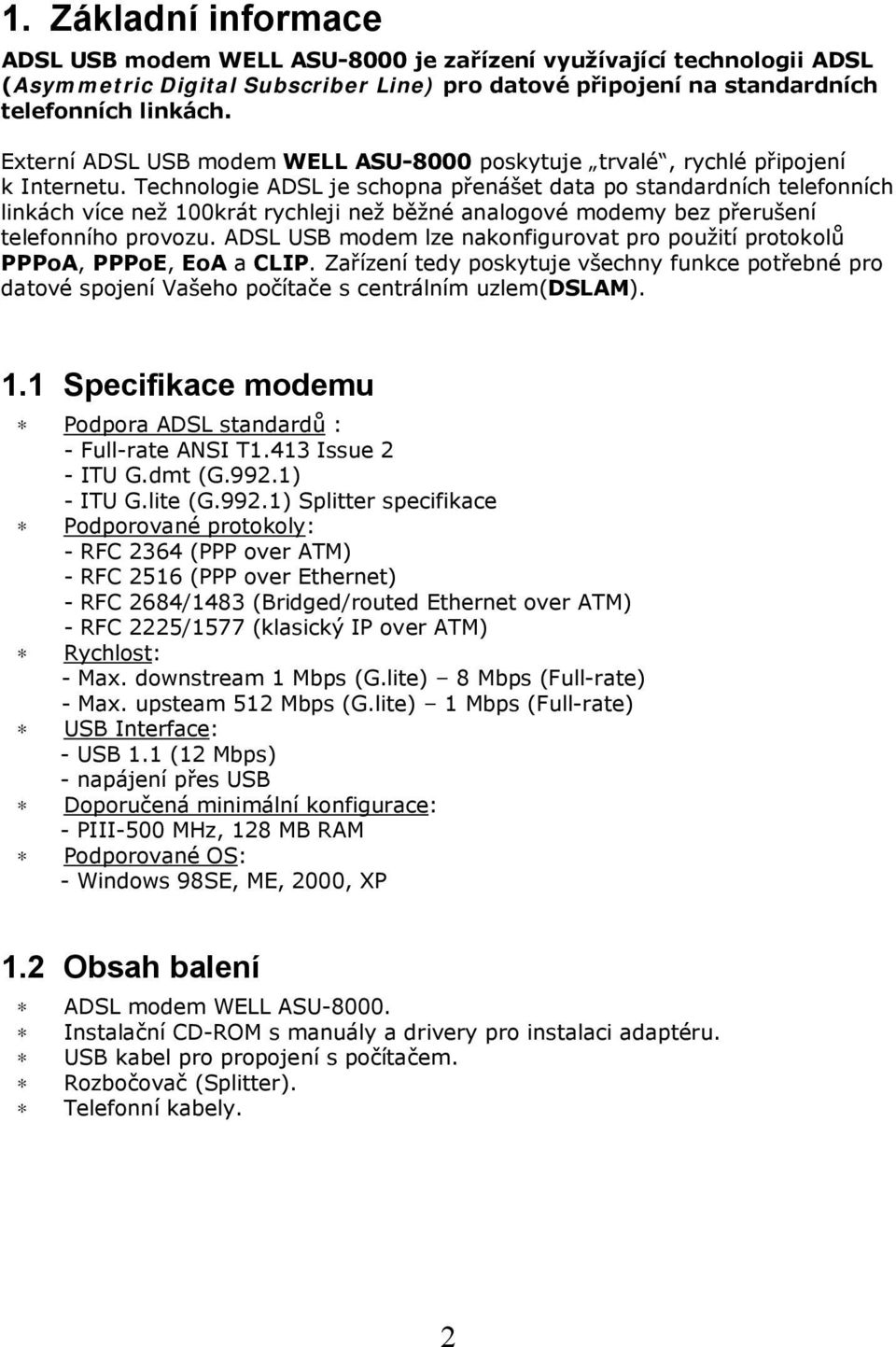

3 1. Základní informace ADSL USB modem WELL ASU-8000 je zařízení využívající technologii ADSL (Asymmetric Digital Subscriber Line) pro datové připojení na standardních telefonních linkách. Externí ADSL USB modem WELL ASU-8000 poskytuje trvalé, rychlé připojení k Internetu. Technologie ADSL je schopna přenášet data po standardních telefonních linkách více než 100krát rychleji než běžné analogové modemy bez přerušení telefonního provozu. ADSL USB modem lze nakonfigurovat pro použití protokolů PPPoA, PPPoE, EoA a CLIP. Zařízení tedy poskytuje všechny funkce potřebné pro datové spojení Vašeho počítače s centrálním uzlem(dslam). 1.1 Specifikace modemu Podpora ADSL standardů : - Full-rate ANSI T1.413 Issue 2 - ITU G.dmt (G.992.1) - ITU G.lite (G.992.1) Splitter specifikace Podporované protokoly: - RFC 2364 (PPP over ATM) - RFC 2516 (PPP over Ethernet) - RFC 2684/1483 (Bridged/routed Ethernet over ATM) - RFC 2225/1577 (klasický IP over ATM) Rychlost: - Max. downstream 1 Mbps (G.lite) 8 Mbps (Full-rate) - Max. upsteam 512 Mbps (G.lite) 1 Mbps (Full-rate) USB Interface: - USB 1.1 (12 Mbps) - napájení přes USB Doporučená minimální konfigurace: - PIII-500 MHz, 128 MB RAM Podporované OS: - Windows 98SE, ME, 2000, XP 1.2 Obsah balení ADSL modem WELL ASU Instalační CD-ROM s manuály a drivery pro instalaci adaptéru. USB kabel pro propojení s počítačem. Rozbočovač (Splitter). Telefonní kabely. 2

Technologie ADSL je schopna přenášet data po standardních telefonních linkách více než 100krát rychleji než běžné analogové modemy bez přerušení telefonního provozu.

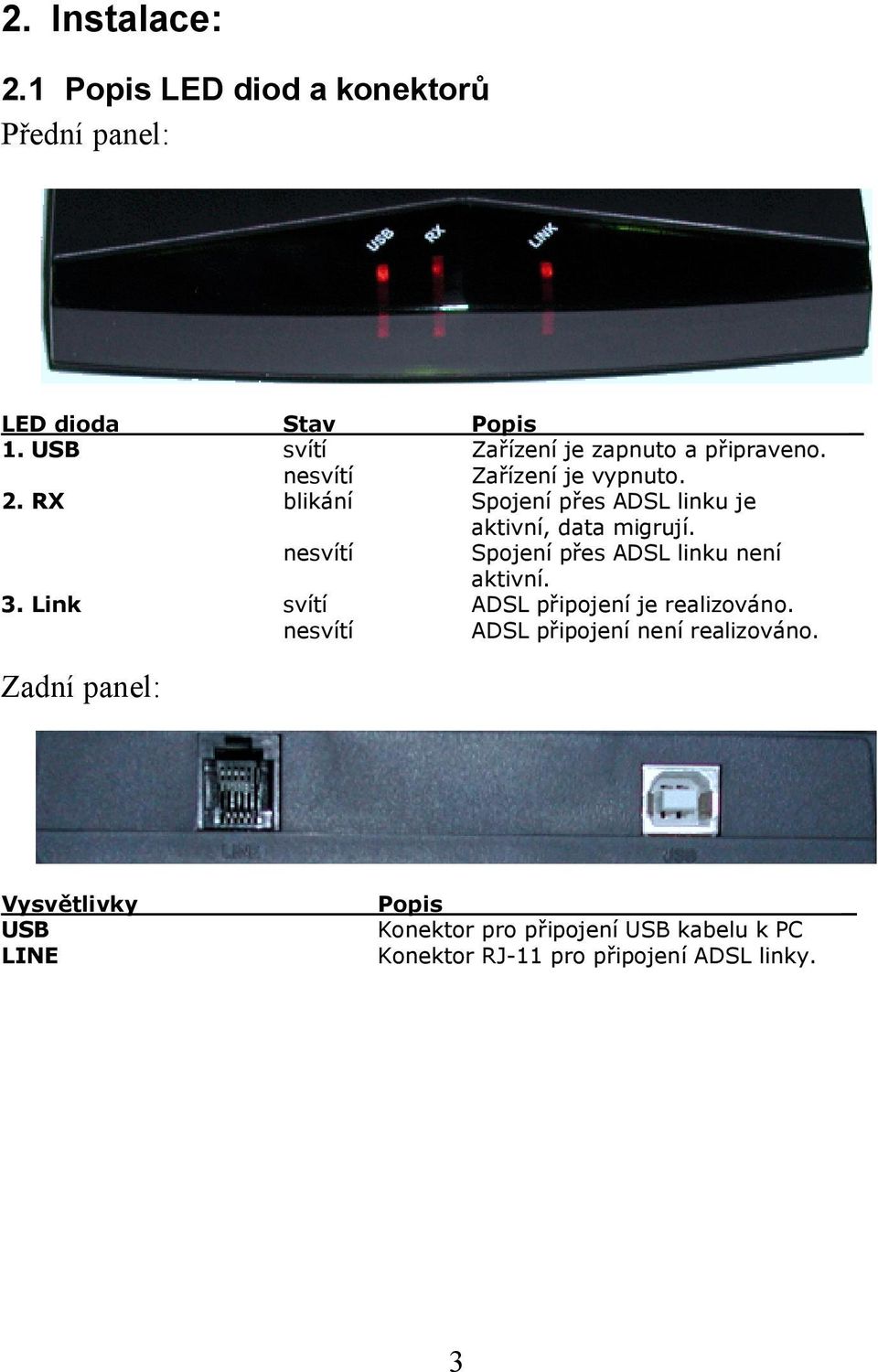

4 2. Instalace: 2.1 Popis LED diod a konektorů Přední panel: LED dioda Stav Popis _ 1. USB svítí Zařízení je zapnuto a připraveno. nesvítí Zařízení je vypnuto. 2. RX blikání Spojení přes ADSL linku je aktivní, data migrují. nesvítí Spojení přes ADSL linku není aktivní. 3. Link svítí ADSL připojení je realizováno. nesvítí ADSL připojení není realizováno. Zadní panel: Vysvětlivky Popis _ USB Konektor pro připojení USB kabelu k PC LINE Konektor RJ-11 pro připojení ADSL linky. 3

RX blikání Spojení přes ADSL linku je aktivní, data migrují. nesvítí Spojení přes ADSL linku není aktivní. 3.

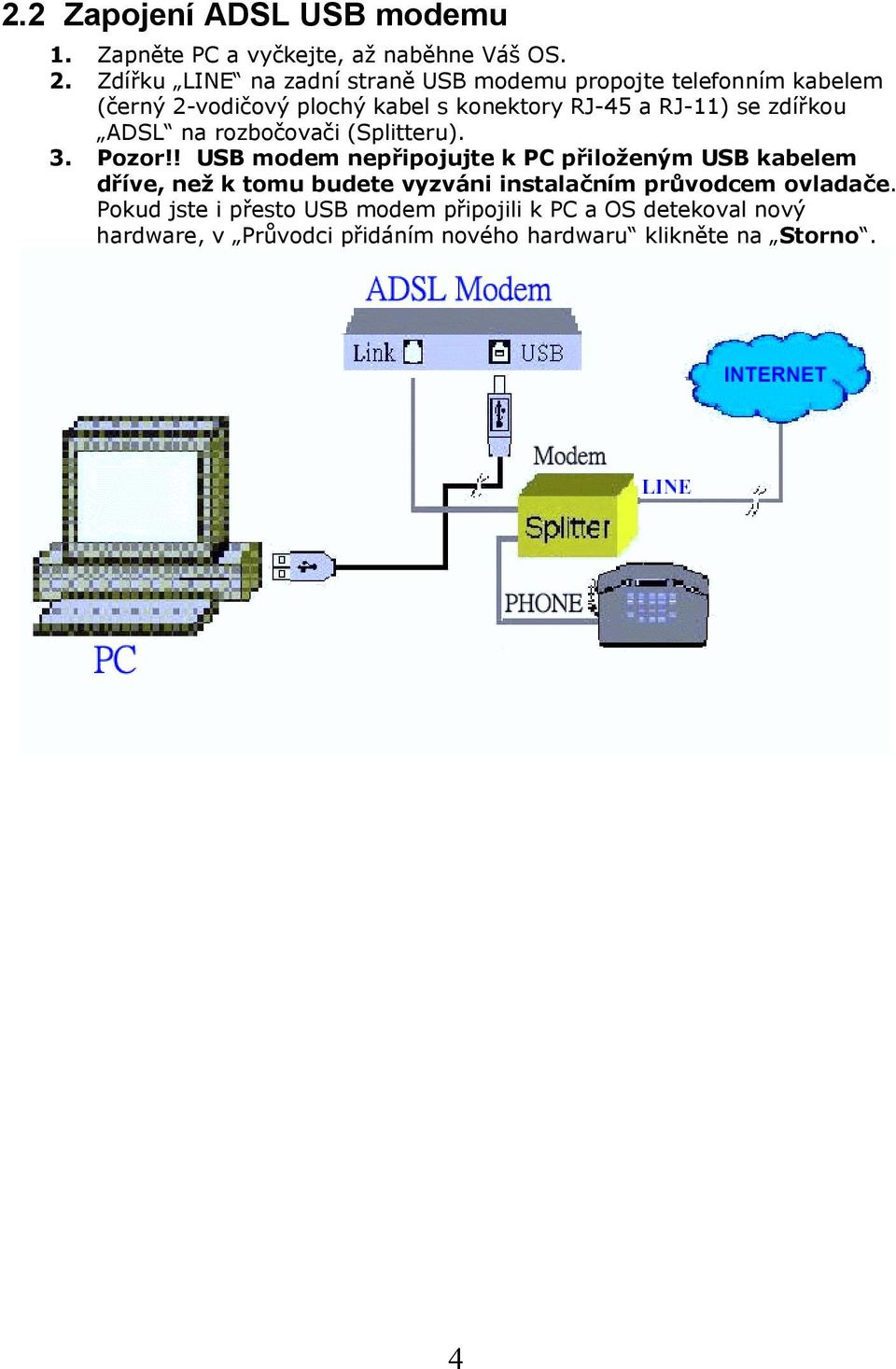

5 2.2 Zapojení ADSL USB modemu 1. Zapněte PC a vyčkejte, až naběhne Váš OS. 2. Zdířku LINE na zadní straně USB modemu propojte telefonním kabelem (černý 2-vodičový plochý kabel s konektory RJ-45 a RJ-11) se zdířkou ADSL na rozbočovači (Splitteru). 3. Pozor!! USB modem nepřipojujte k PC přiloženým USB kabelem dříve, než k tomu budete vyzváni instalačním průvodcem ovladače. Pokud jste i přesto USB modem připojili k PC a OS detekoval nový hardware, v Průvodci přidáním nového hardwaru klikněte na Storno. 4

se zdířkou ADSL na rozbočovači (Splitteru). 3. Pozor!

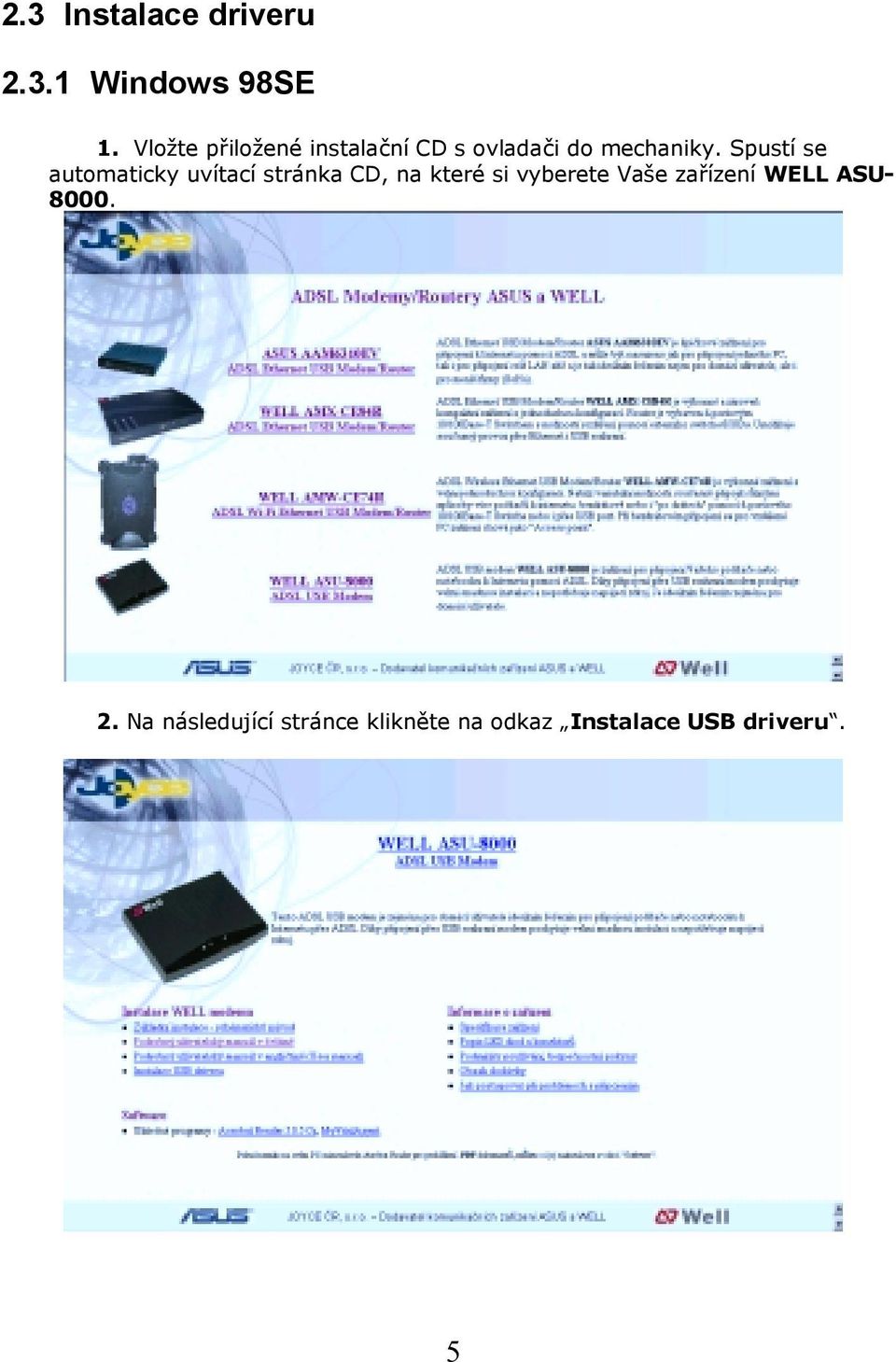

6 2.3 Instalace driveru Windows 98SE 1. Vložte přiložené instalační CD s ovladači do mechaniky. Spustí se automaticky uvítací stránka CD, na které si vyberete Vaše zařízení WELL ASU Na následující stránce klikněte na odkaz Instalace USB driveru. 5

Spustí se automaticky uvítací stránka CD, na které si vyberete

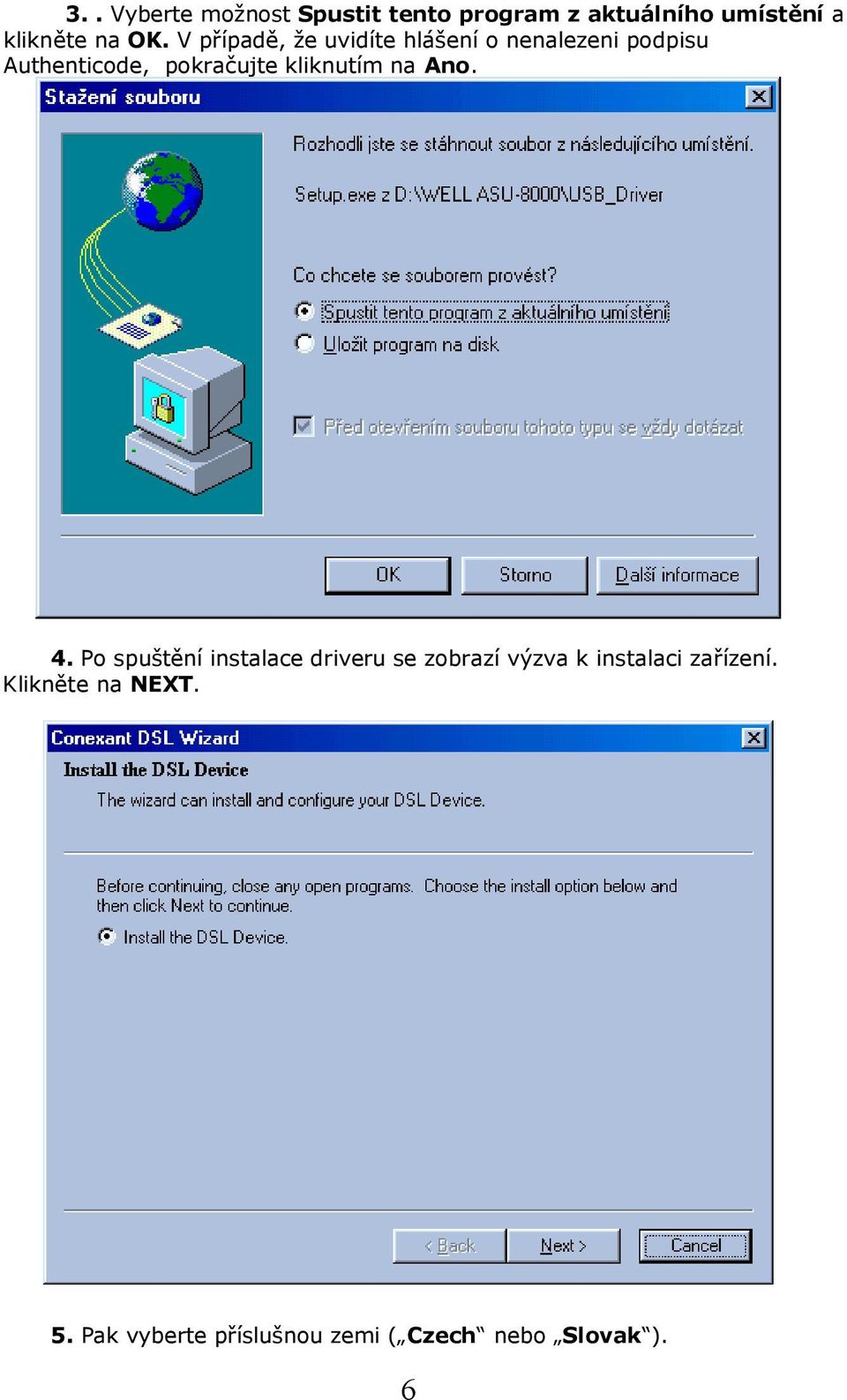

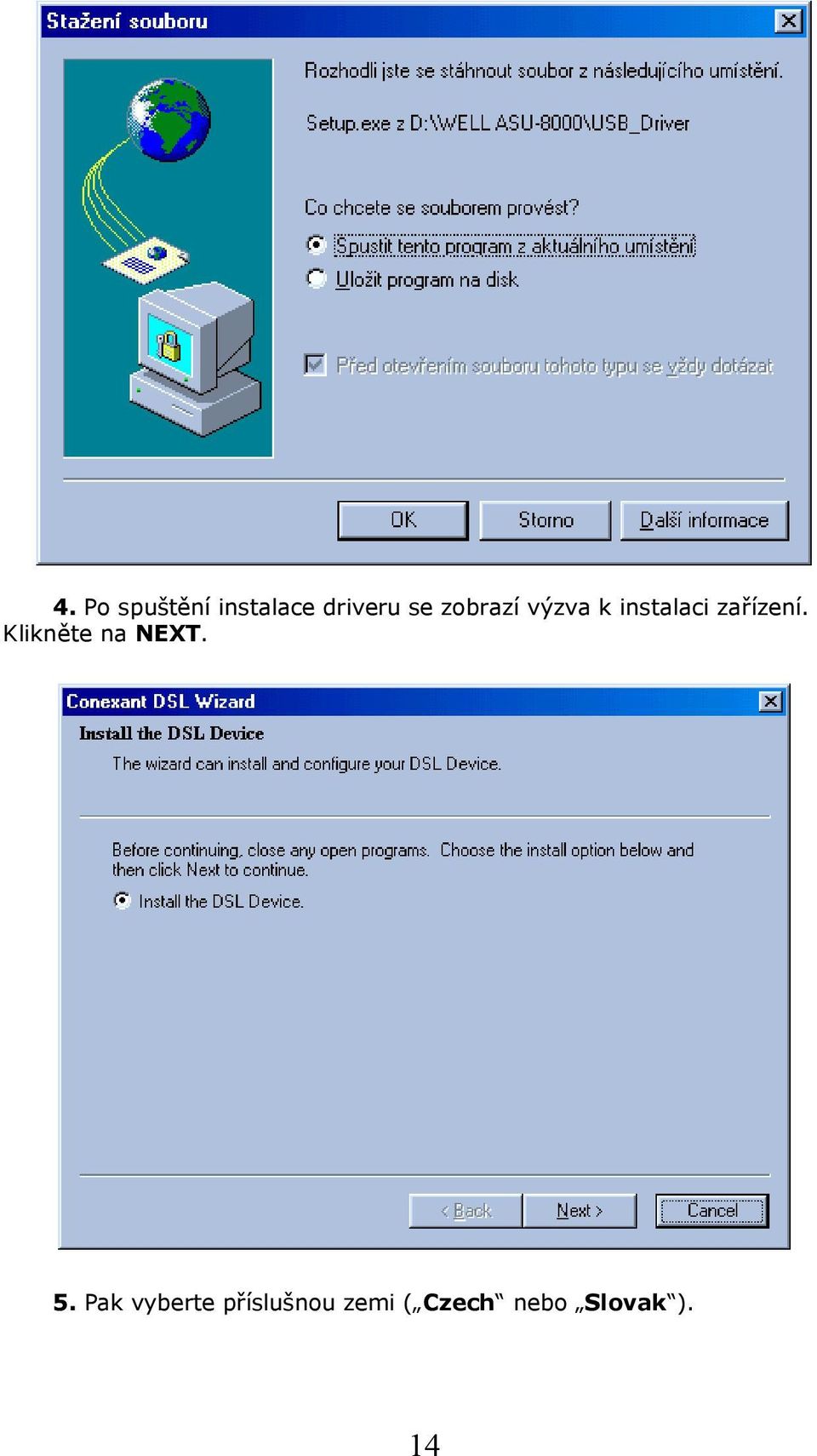

7 3.. Vyberte možnost Spustit tento program z aktuálního umístění a klikněte na OK. V případě, že uvidíte hlášení o nenalezeni podpisu Authenticode, pokračujte kliknutím na Ano. 4. Po spuštění instalace driveru se zobrazí výzva k instalaci zařízení. Klikněte na NEXT. 5. Pak vyberte příslušnou zemi ( Czech nebo Slovak ). 6

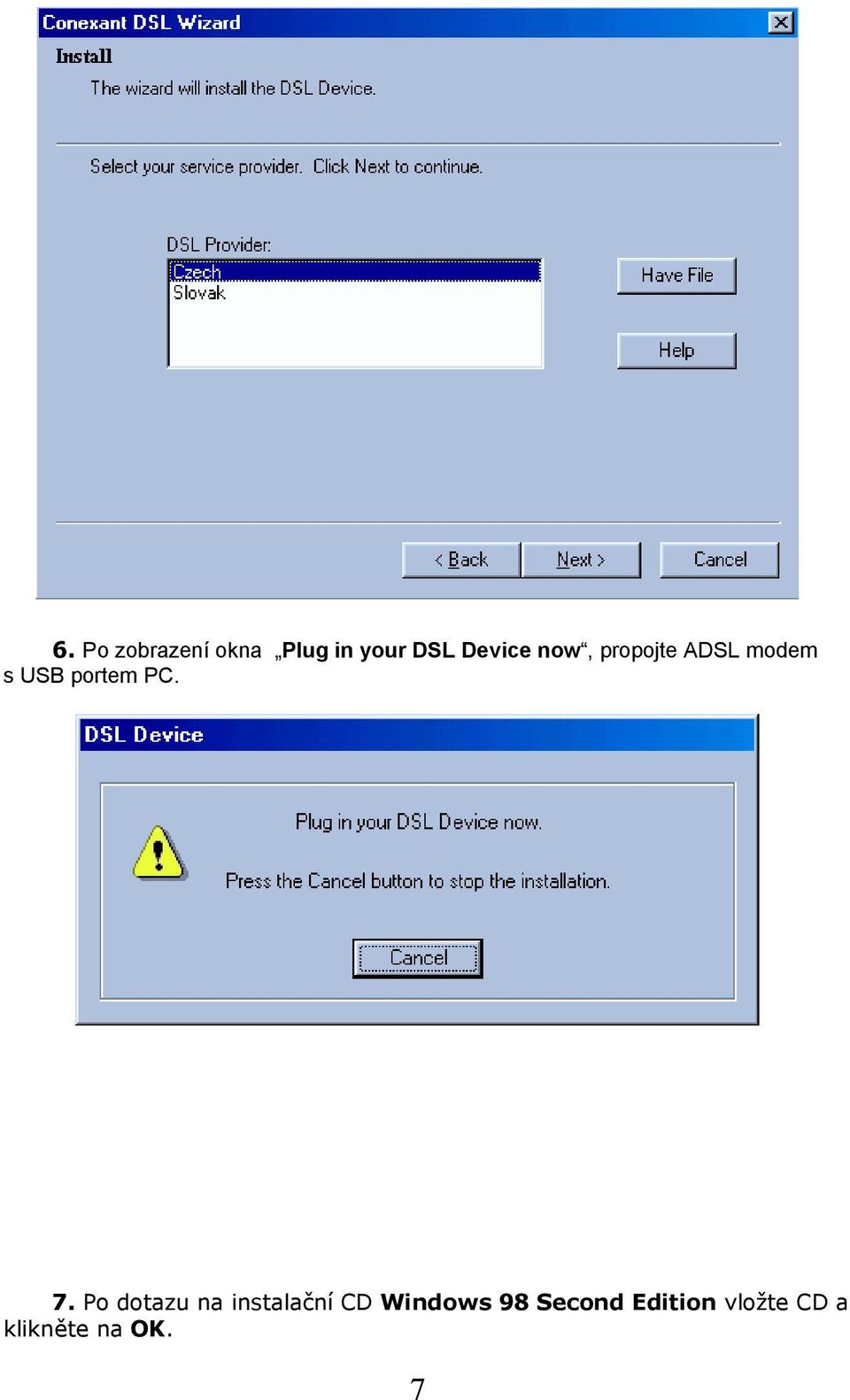

8 6. Po zobrazení okna Plug in your DSL Device now, propojte ADSL modem s USB portem PC. 7. Po dotazu na instalační CD Windows 98 Second Edition vložte CD a klikněte na OK. 7

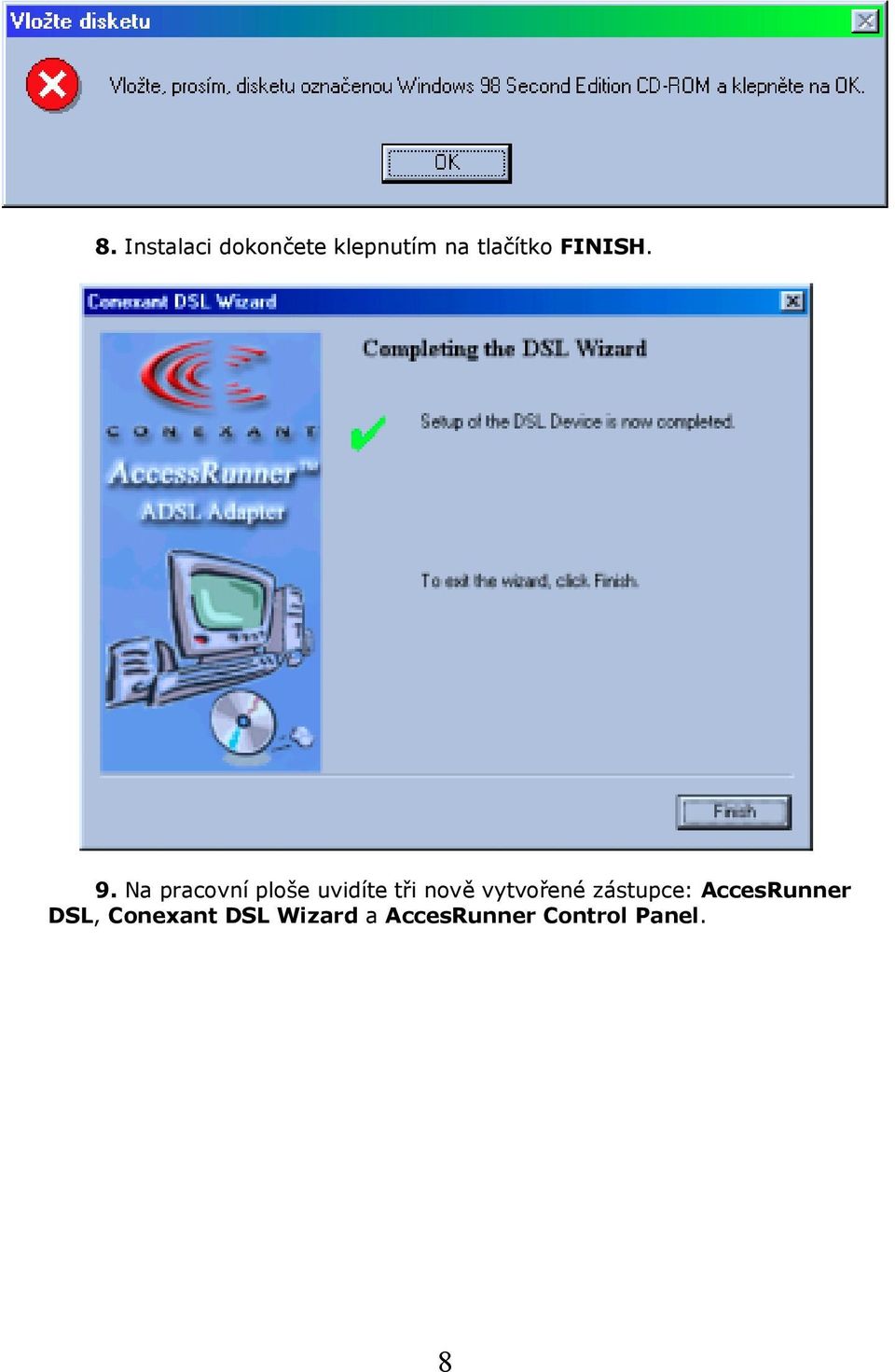

9 8. Instalaci dokončete klepnutím na tlačítko FINISH. 9. Na pracovní ploše uvidíte tři nově vytvořené zástupce: AccesRunner DSL, Conexant DSL Wizard a AccesRunner Control Panel. 8

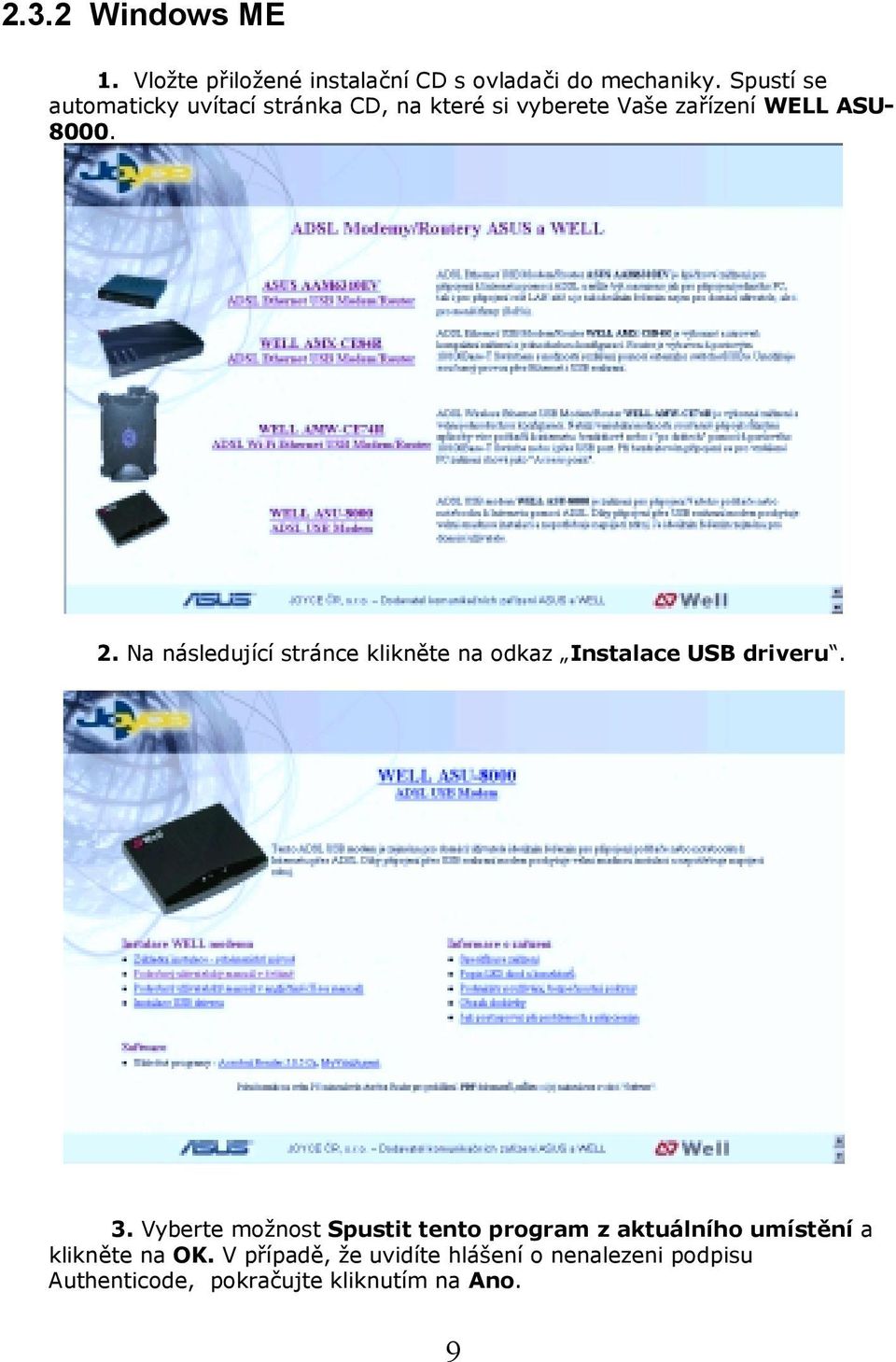

10 2.3.2 Windows ME 1. Vložte přiložené instalační CD s ovladači do mechaniky. Spustí se automaticky uvítací stránka CD, na které si vyberete Vaše zařízení WELL ASU Na následující stránce klikněte na odkaz Instalace USB driveru. 3. Vyberte možnost Spustit tento program z aktuálního umístění a klikněte na OK. V případě, že uvidíte hlášení o nenalezeni podpisu Authenticode, pokračujte kliknutím na Ano. 9

Na následující stránce klikněte na odkaz Instalace USB driveru. 3.

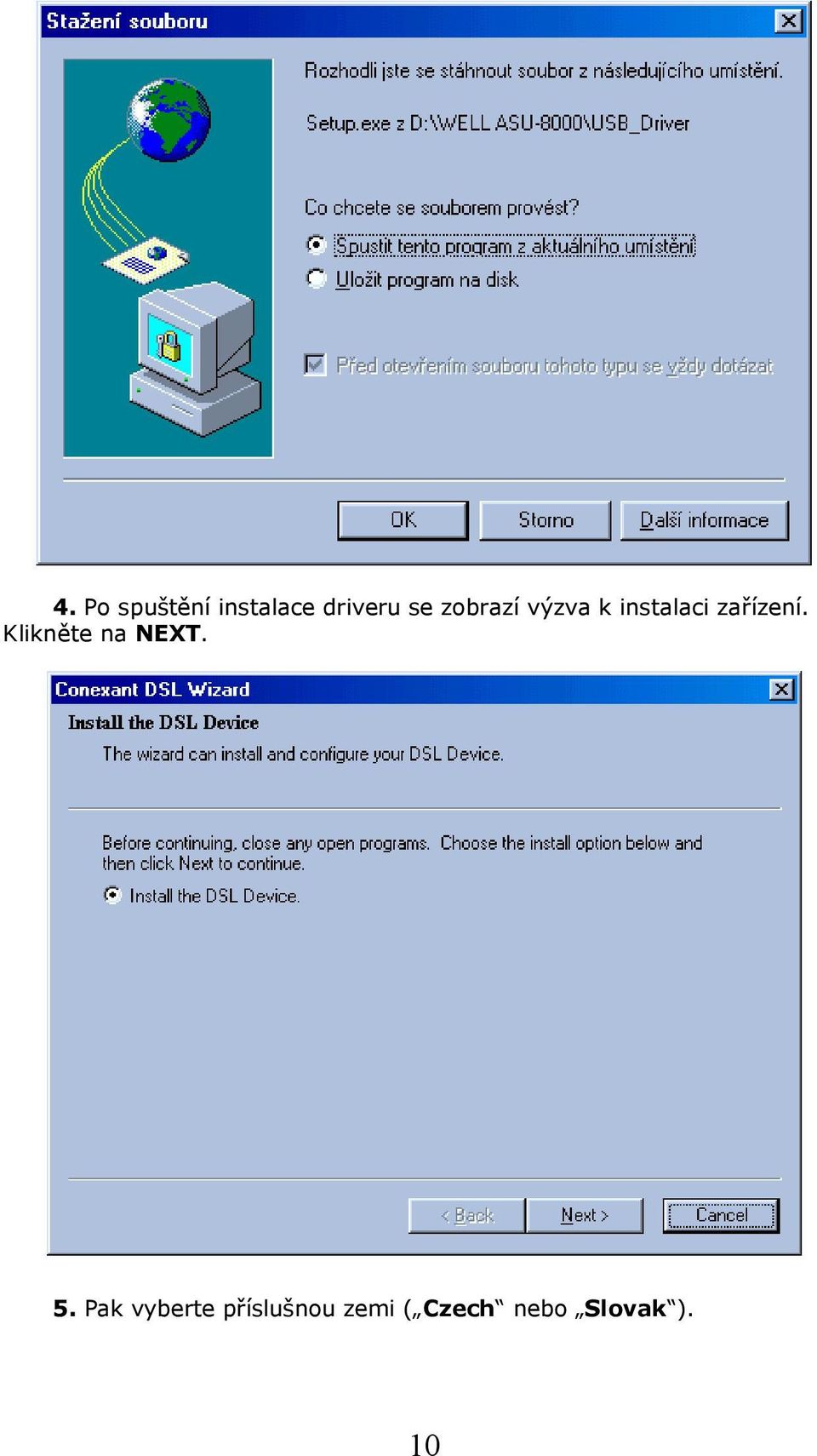

11 4. Po spuštění instalace driveru se zobrazí výzva k instalaci zařízení. Klikněte na NEXT. 5. Pak vyberte příslušnou zemi ( Czech nebo Slovak ). 10

12 6. Po zobrazení okna Plug in your DSL Device now, propojte ADSL modem s USB portem PC. 7. Instalaci dokončete klepnutím na tlačítko FINISH. 11

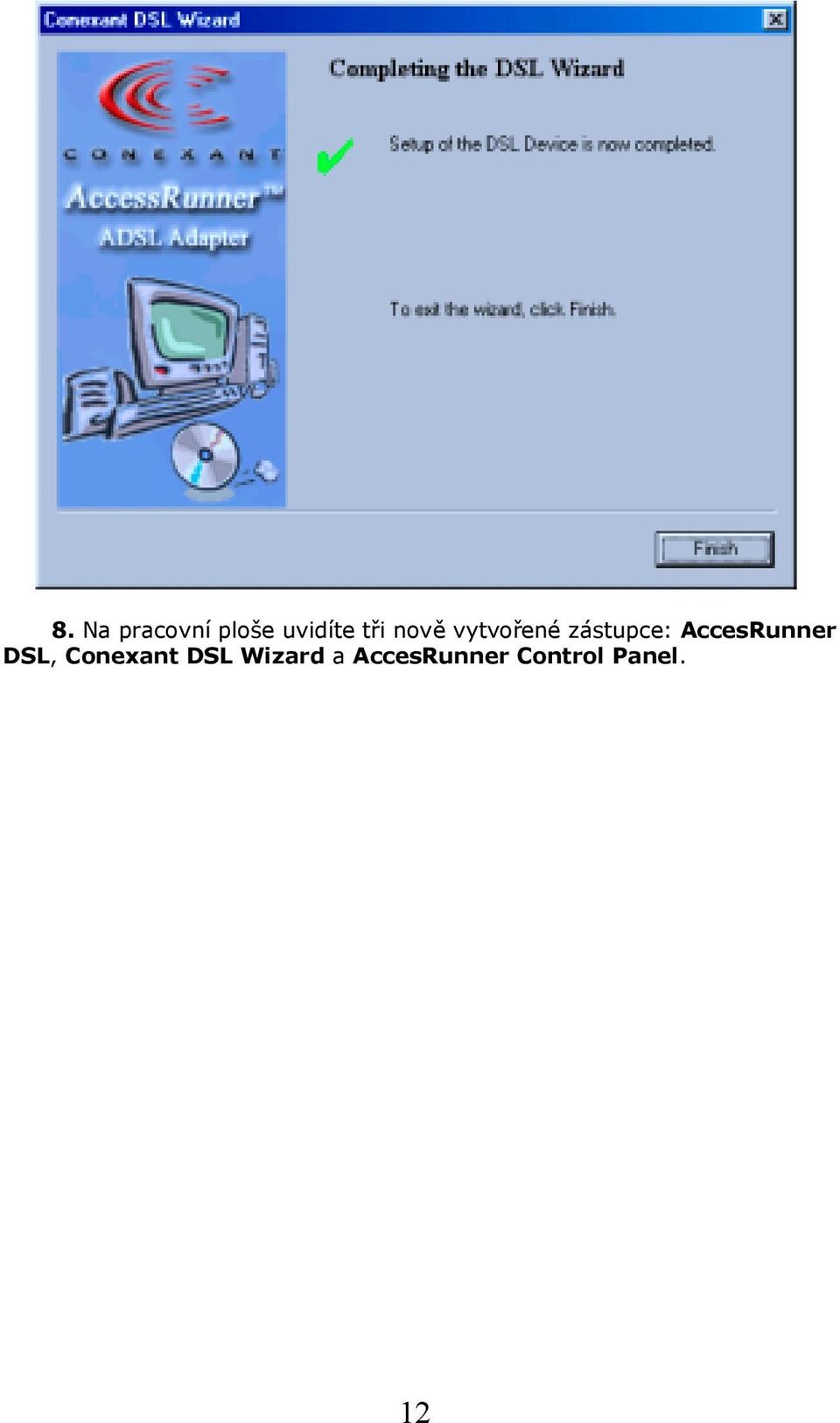

13 8. Na pracovní ploše uvidíte tři nově vytvořené zástupce: AccesRunner DSL, Conexant DSL Wizard a AccesRunner Control Panel. 12

14 2.3.3 Windows Vložte přiložené instalační CD s ovladači do mechaniky. Spustí se automaticky uvítací stránka CD, na které si vyberete Vaše zařízení WELL ASU Na následující stránce klikněte na odkaz Instalace USB driveru. 3. Vyberte možnost Spustit tento program z aktuálního umístění a klikněte na OK. V případě, že uvidíte hlášení o nenalezeni podpisu Authenticode, pokračujte kliknutím na Ano. 13

15 4. Po spuštění instalace driveru se zobrazí výzva k instalaci zařízení. Klikněte na NEXT. 5. Pak vyberte příslušnou zemi ( Czech nebo Slovak ). 14

16 6. Po zobrazení okna Plug in your DSL Device now, propojte ADSL modem s USB portem PC. 7. Instalaci dokončete klepnutím na tlačítko FINISH. 15

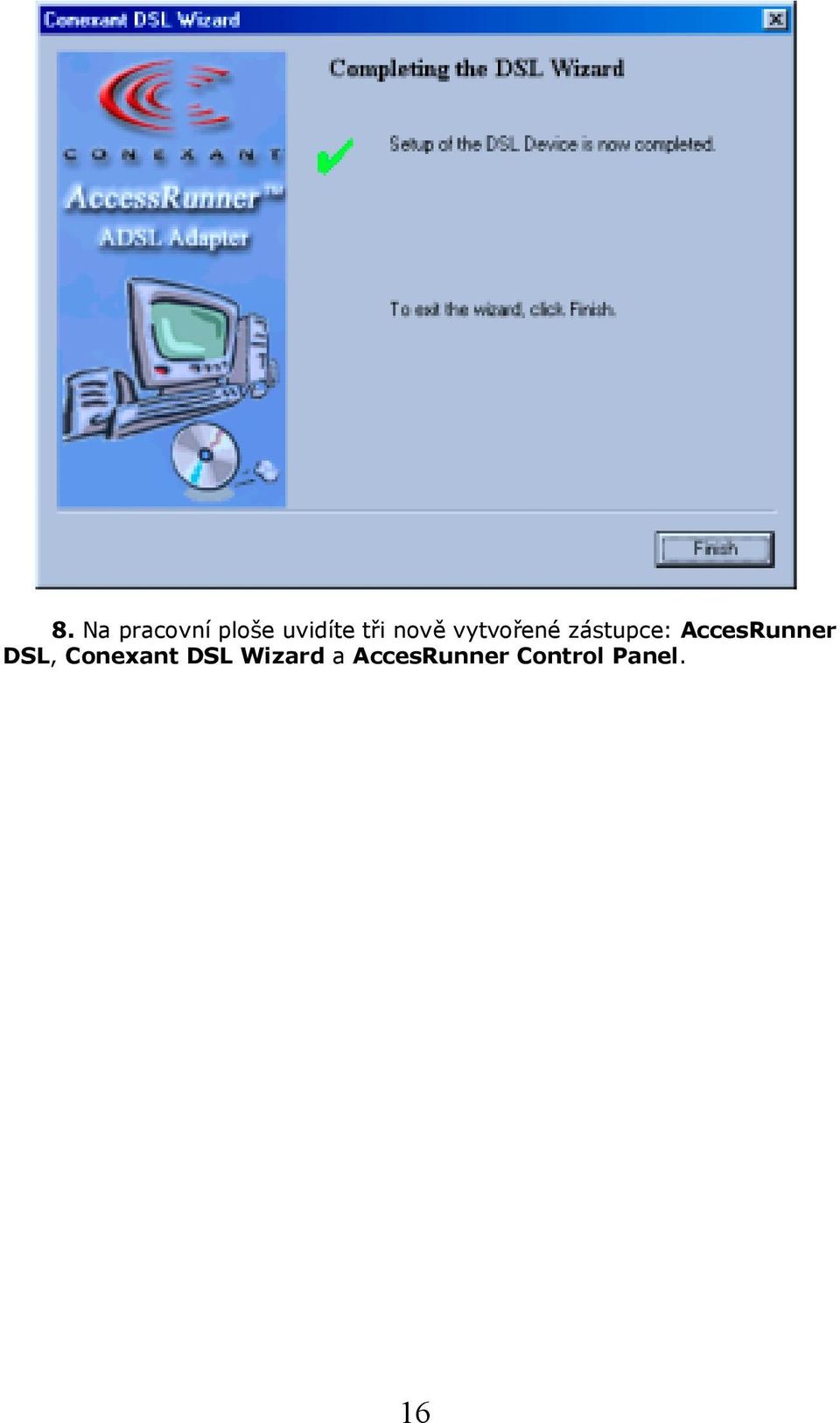

17 8. Na pracovní ploše uvidíte tři nově vytvořené zástupce: AccesRunner DSL, Conexant DSL Wizard a AccesRunner Control Panel. 16

18 2.3.4 Windows XP 1. Vložte přiložené instalační CD s ovladači do mechaniky. Spustí se automaticky uvítací stránka CD, na které si vyberete Vaše zařízení WELL ASU Na následující stránce klikněte na odkaz Instalace USB driveru. 3. Vyberte možnost Spustit tento program z aktuálního umístění a klikněte na OK. V případě, že uvidíte hlášení o nenalezeni podpisu Authenticode, pokračujte kliknutím na Ano. 17

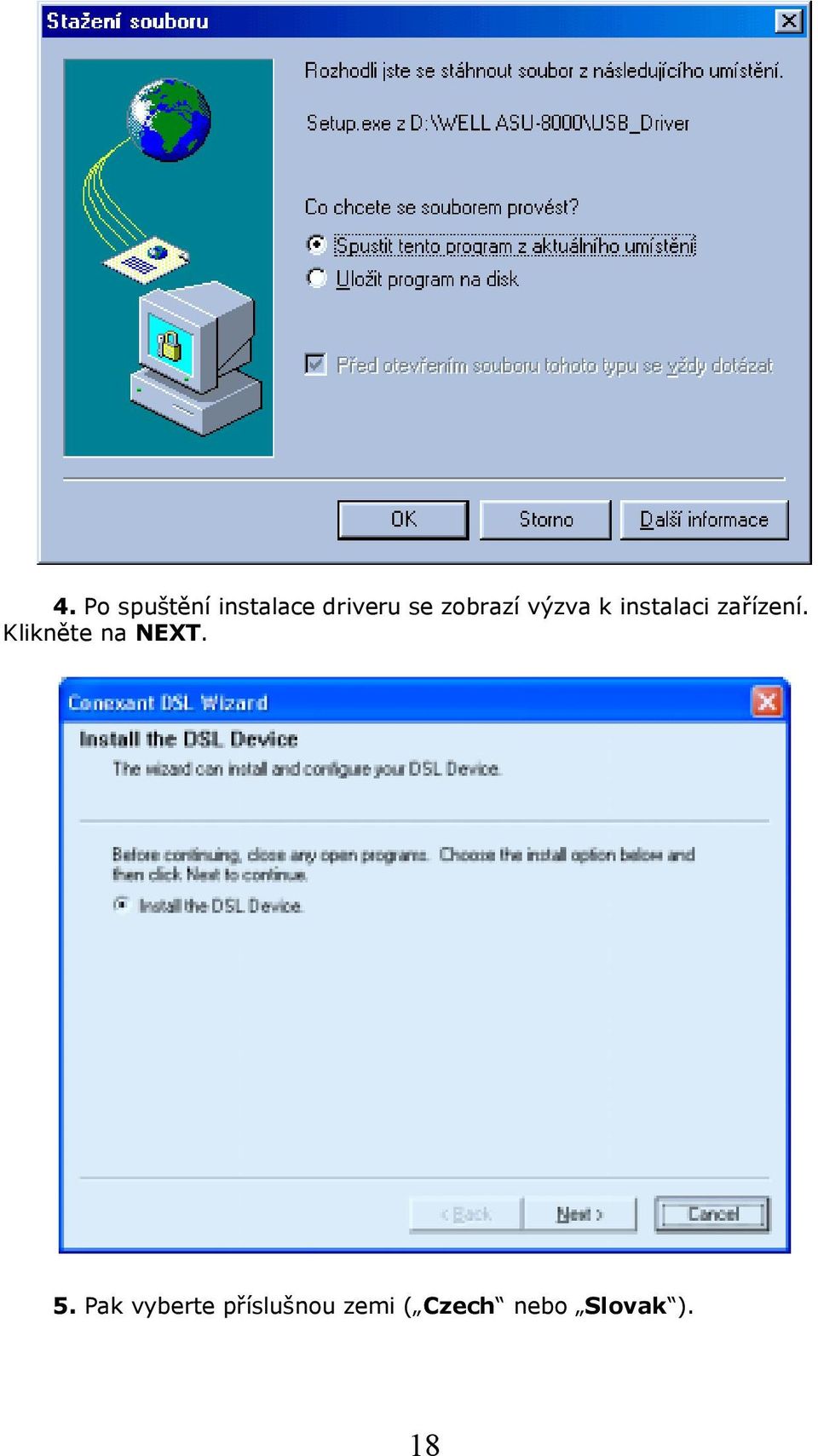

19 4. Po spuštění instalace driveru se zobrazí výzva k instalaci zařízení. Klikněte na NEXT. 5. Pak vyberte příslušnou zemi ( Czech nebo Slovak ). 18

20 6. Po zobrazení okna Plug in your DSL Device now, propojte ADSL modem s USB portem PC. 7. Instalaci dokončete klepnutím na tlačítko FINISH. 19

21 8. Na pracovní ploše uvidíte tři nově vytvořené zástupce: AccesRunner DSL, Conexant DSL Wizard a AccesRunner Control Panel. 20

22 3. Navázání spojení k poskytovateli 3.1 Připojení 1. Poklepáním na ikonu AccessRunner DSL na ploše spusťte dialog pro připojení modemu. 21

23 2. Do řádku Přihlašovací jméno a Heslo zadejte přihlašovací údaje vašeho účtu z vaší karty připojení od poskytovatele. 3.2 Odpojení 1. Na ploše označte ikonu AccessRunner DSL a pravým tlačítkem vyvolejte vlastnosti. Klikněte na Odpojit. 22

24 4. Odinstalace driveru 1. Otevřete menu Start -> Programy -> AccessRunner DSL. Spusťte položku Uninstall AccessRunner DSL. 2. Následně budete mít možnost si vybrat ze dvou voleb: a) odinstalace ADSL zařízení s ponecháním konfiguračních údajů nebo b) kompletní odinstalace. Doporučujeme použít druhou volbu. Klikněte na Next. 3. V dialogovém okně klikněte na Ano a dokončete odinstalaci. 23

25 4. Odinstalátor Vás bude informovat o úspěšně provedené odinstalaci. Nyní odpojte USB kabel z ADSL modemu a dle potřeby restartujte PC. 24

5. Diagnostika a případné změny konfigurace 5.1 Diagnostika 1. Pravým tlačítkem v systémové liště klikněte na ikonu AccessRunner a otevřete Show status. 2.

26 5. Diagnostika a případné změny konfigurace 5.1 Diagnostika 1. Pravým tlačítkem v systémové liště klikněte na ikonu AccessRunner a otevřete Show status. 2. V otevřeném okně zkontrolujte zda je ADSL linka připojena. 3. Otevřete menu Start -> Programy -> AccessRunner DSL. Označte položku AccessRunner Control Panel a potvrďte. 4. V otevřeném okně zkontrolujte informace o připojovací rychlosti. 25

27 5.2 Případné změny konfigurace 1. Otevřete menu Start -> Programy -> AccessRunner DSL. Označte položku AccessRunner Control Panel a potvrďte. 26

2. Přístup k podrobným informacím a konfiguraci získáte po stisknutí kombinace kláves ALT+A (případně ALT+P) po kterém se zobrazí Advanced nastavení.

28 2. Přístup k podrobným informacím a konfiguraci získáte po stisknutí kombinace kláves ALT+A (případně ALT+P) po kterém se zobrazí Advanced nastavení. Na obrázku níže vidíte nasimulován chybový stav, ve kterém nelze navázat ADSL připojení z důvodu chybně nastavených parametrů VPI a VCI (správně má být v ČR zadáno VPI=8 a VPI=48). 27

29 3. Nápravu byste provedli tak, že kliknete na záložku Protocol Setup a zadáte tam správné parametry požadované pro ČR (VPI =8, VCI=48, Framing type=ppp over ATM VCMUX (RCF2364)). 4. Potvrďte nové nastavení tlačítkem OK. 5. Pokud i nadále ADSL spojení nebude sestaveno, postupujte podle pokynů uvedených v odkazu na uvítací stránce instalačního CD: Jak postupovat při potížích s připojením. 28

30 6. Prohlášení o shodě 29
