1 Systémy doprovodných ohřevů Technologické ohřevy a vzduchotechnika Ohřevy a ochrana měření a regulace Stanislav Kinšt tel.: stanislav.kinst@generi.cz

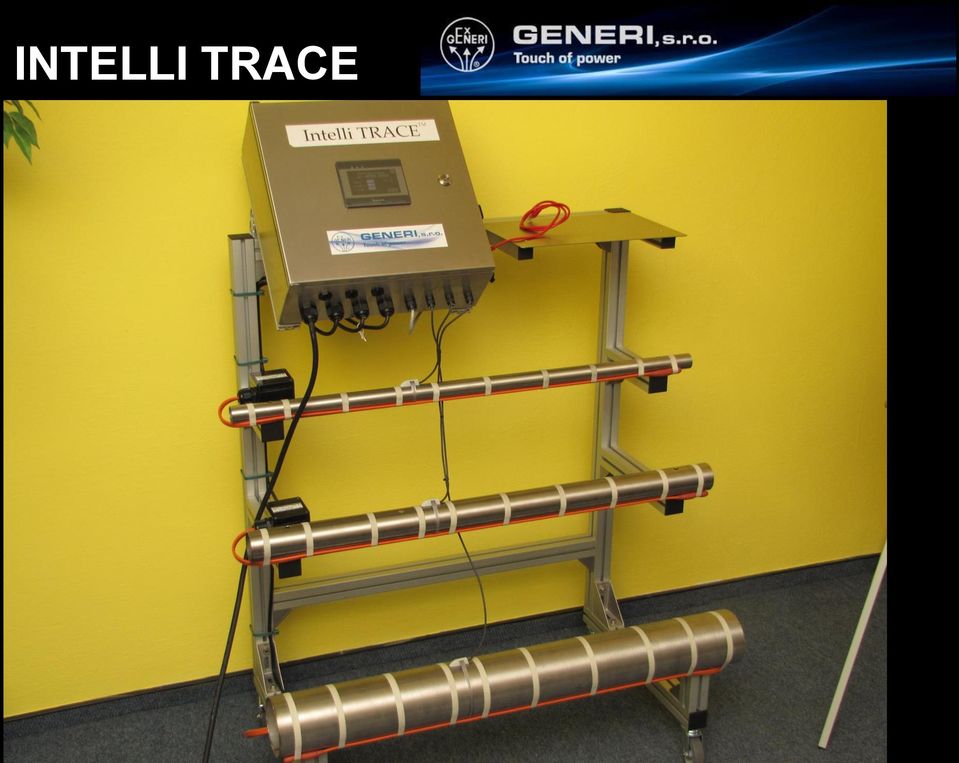

2 INTELLI TRACE

3 Intelli trace ZDROJ Napájení 24V BNV provedení Zabezpečuje napájení modulů přes základní desku

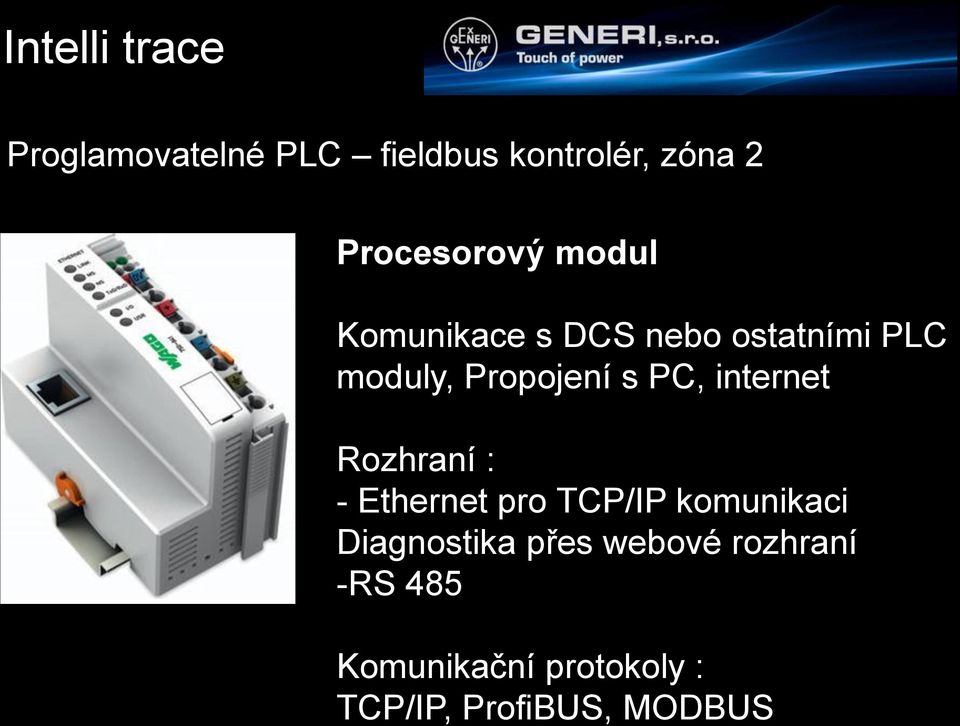

4 Intelli trace Proglamovatelné PLC fieldbus kontrolér, zóna 2 Procesorový modul Komunikace s DCS nebo ostatními PLC moduly, / Propojení s PC, internet Rozhraní : - Ethernet pro TCP/IP komunikaci Diagnostika přes webové rozhraní -RS 485 Komunikační protokoly : TCP/IP, ProfiBUS, MODBUS

5 Intelli trace Proglamovatelné PLC fieldbus kontrolér, zóna 2 Komunikace s DCS nebo ostatními moduly Až / I/O modulů v základu Až 250 I/O modulů s prodlouženou fieldbus sběrnicí 1000x PT-100 v dvouvodičovém zapojení Nebo 750 měření proudu

6 Intelli trace Analogový vstupní modul 4x vstup pro PT-100 dvouvodičové nebo 2x vstup pro PT-100 tří a čtyř vodičové

7 Intelli trace Modul měření proudu 6x vstup z toho : 3x napěťový Měření napětí na konci TK 3x proudový - Sledování spotřeby - Porovnání předpokládané spotřeby a aktuální spotřebou a venkovní teplotou = vstupní údaje pro řízení výkonu Topných Kabelů

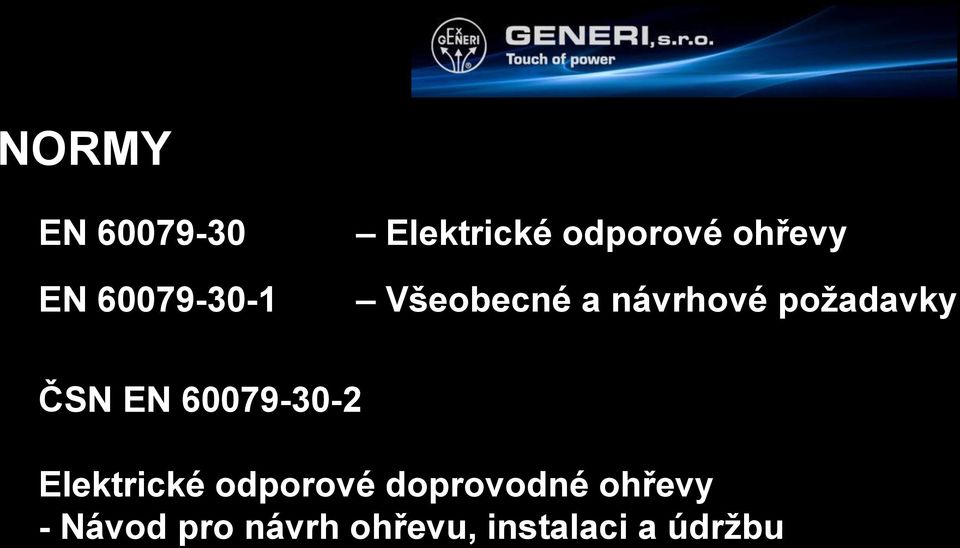

8 NORMY EN EN Elektrické odporové ohřevy Všeobecné a návrhové požadavky ČSN EN Elektrické odporové doprovodné ohřevy - Návod pro návrh ohřevu, instalaci a údržbu

9 Výpočet tepelných ztrát dle norem ČSN EN

10 Softwarová podpora Topné kabely - EVOLUTION, CompuTrace, Izolace - ISOcal, ROCKTEC

11 Softwarová podpora Software pro kompletní výpočet otopu potrubí

12 Návrhy - otopů potrubí topné kabely - otopů zásobníků topné kabely, flexipanely - otopů násypek robustní příložné topné panely - ohřevů prostoru průmyslové radiátory - technologických ohřevů průtokové ohřívače

13 Příklad vstupních údajů

14 Výsledek návrhu

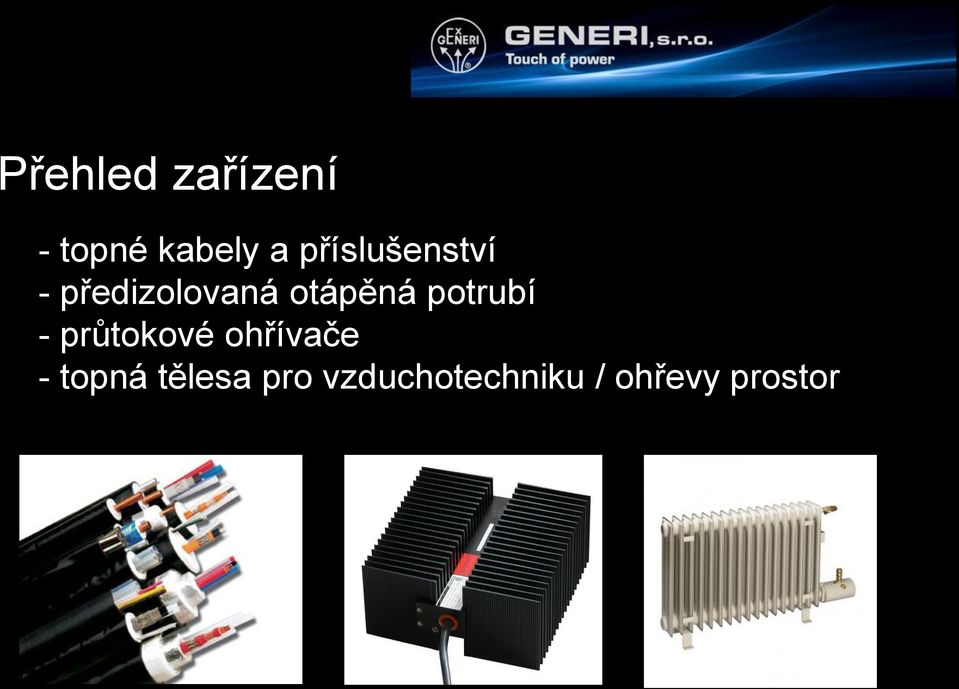

15 Přehled zařízení - topné kabely a příslušenství - předizolovaná otápěná potrubí - průtokové ohřívače - topná tělesa pro vzduchotechniku / ohřevy prostor

16 Aplikace Zóna 1 a 2 - komplexní potrubí samoregulační topné kabely - dlouhá potrubí odporové topné kabely, Skin effect, Třífázové topné kabely 3 vodičové

17 Aplikace Zóna 1 a 2 - přívodní potrubí MaR Tube Trace - ochrana proti zámrzu vysokoteplotních parních potrubí - CEMS měření emisí

18 Aplikace Zóna 1 a 2 - venkovní nákladní rampy - ochrana zamrzajících ploch před popraskáním

19 Aplikace Zóna 1 a 2 - násypky robustní příložné topné panely odolné vibracím - zásobníky odporové topné kabely, flexipanely

20 Aplikace Zóna 1 a 2 - kryogení zásobníky odporové nebo samoregulační kabely

21 Aplikace Zóna 1 a 2 - stáčení produktů samoregulační a odporové kabely

22 Aplikace Zóna 1 a 2 - průtokové ohřívače plynů a kapalin - nádrže - ponorná tělesa - prostory průmyslové radiátory

23 Aplikace Zóna 1 a 2 - vzduchové kanály klimatizací - ohřevy spalin

24 Aplikace Zóna 1 a 2 - pevná tělesa - mobilní ohřívače - topné patrony

25 Aplikace do bezpečného prostředí - ohřevy střech a okapů - rozpouštění sněhu a ledu - zalití v asfaltové nebo betonové ploše

26 Části doprovodného ohřevu - Topná část topný kabel, spirála, topné tyče - Napájení svorkovnicové skříně, rozvaděč - Signalizace reléové skříně, IntelliTRACE - Regulace teploty termostaty, čidla

27

28 Pripojení topné části k napájení Svorkové skříně zóna 1 a 2, 21 a 22 - Svorkové skříně běžné a s montážní nohou - Provozní teplota od -60 C do +55 C

29 Svorkové skříně zóna 1 a 2, 21 a 22 - Svorkové skříně - Indikace napětí začátek okruhu - Svorkové skříně s LED

30 Signalizační skříně zóna 1 a 2, 21 a 22 - Svorkové skříně Indikace napětí konec okruhu - Svorkové skříně s LED

31 Termostaty Ex e zóna 1 a 2, 21 a 22 - Termostaty s nepřímým připojením - Spínání napřímo nebo přes stykač v rozvaděči PROSTOROVÝ KAPILÁRNÍ 10 A

32 Termostaty Ex e zóna 1 a 2, 21 a 22 - Termostaty s přímým připojením topného kabelu - Spínání napřímo nebo přes stykač v rozvaděči PROSTOROVÝ KAPILÁRNÍ 16 A

33 Termostaty Ex d zóna 1 a 2, 21 a 22 - Termostaty pouze s nepřímým připojením TK - Spínání napřímo nebo přes stykač v rozvaděči PROSTOROVÝ KAPILÁRNÍ 22 A

34 Svorkové skříně do bezpečného prostředí - Svorkové skříně běžné a s montážní nohou - Provozní teplota -20 C až +40 C

35 Termostaty do bezpečného prostředí - Termostaty běžné a s montážní nohou - Připojení topného kabelu i napřímo do termostatu - Řízení napřímo nebo přes rozvaděč - Provozní teplota -20 C až +40 C PROSTOROVÝ KAPILÁRNÍ 16 A

36 Montážní materiál - Ukončovací sady - Výstražné štítky - Průchodky izolací - Fixační pásky nerez/sklotextil, hliníkové pásky

37 ANAKONDA A SKŘÍNĚ PRO MAR INTERTEC

38 ANAKONDA Přívodní potrubí MaR, CEMS, ochrana potrubí vysokotlaké páry

39 ANAKONDA Příslušenství

40 ANAKONDA Příslušenství

41 !NOVINKA! Před zaizolováním Po zaizolování

42 !NOVINKA! Izolační návleky s topným kabelem ODPOROVÉ

43 !NOVINKA! Izolační návleky s topným kabelem SAMOREGULAČNÍ

44

45

46 venku uvnitř

47 Příklad instalace

48 Teorie instalace

49 Teorie instalace

50 Teorie instalace

51 Teorie instalace

52 Teorie instalace

53 Příklad správné montáže

54 Služby Montáže kompletní montáž topných kabelů případně šéfmontáž

55 Služby Montáže

56 Servis a opravy - instalovaných topných systémů - výměna topných tyčí, topných kabelů, termostatů - znovu nastavení regulace teploty

57 Školení - montážních organizací na instalaci topných kabelů - projekčních organizací na návrh DO - koncových uživatelů na provoz a údržbu

58 náš šéfmontér je připraven splnit vaše požadavky

59 DĚKUJI ZA POZORNOST Stanislav Kinšt tel.:
