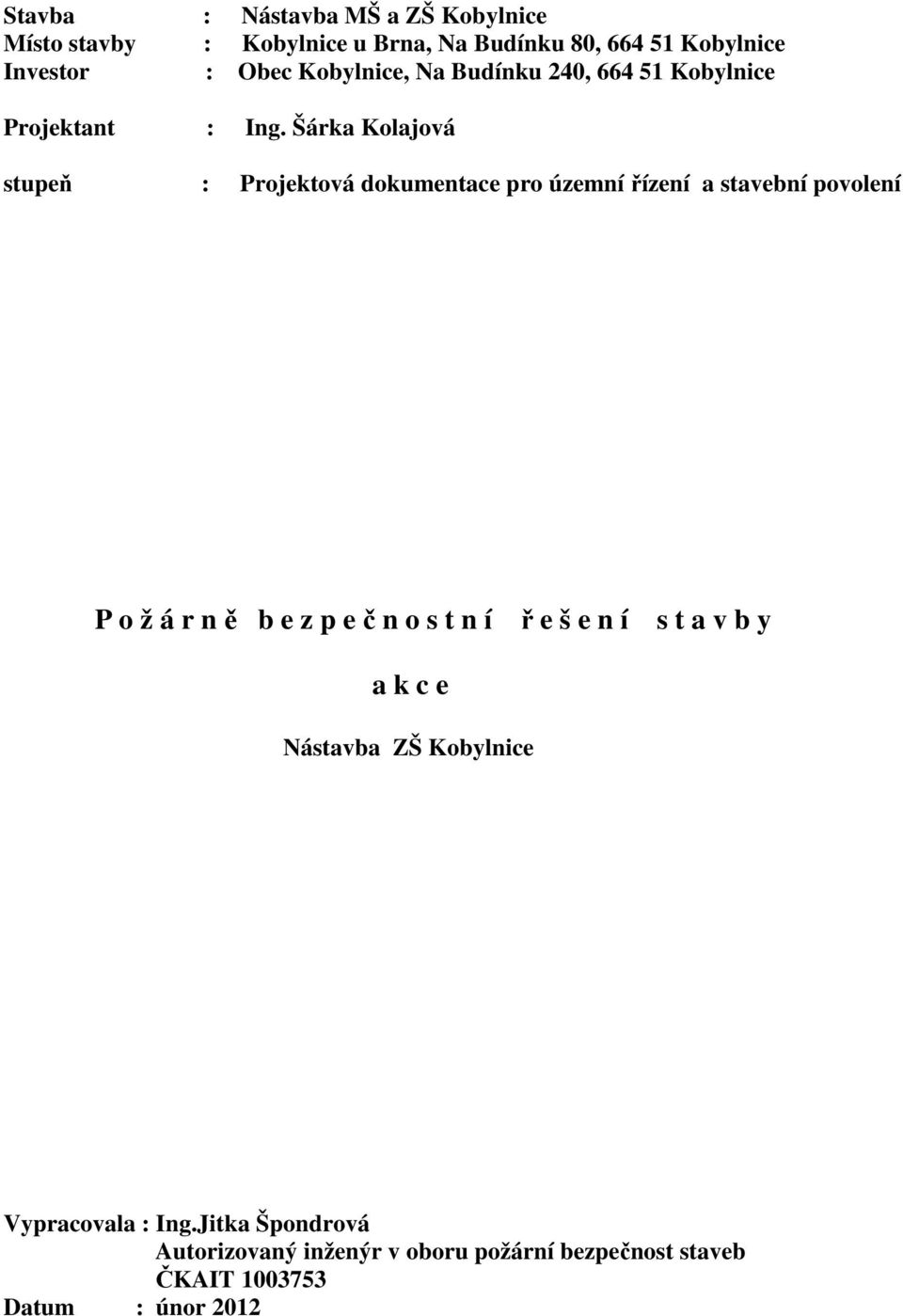

1 Stavba : Nástavba MŠ a ZŠ Kobylnice Místo stavby : Kobylnice u Brna, Na Budínku 80, Kobylnice Investor : Obec Kobylnice, Na Budínku 240, Kobylnice Projektant : Ing. Šárka Kolajová stupeň : Projektová dokumentace pro územní řízení a stavební povolení P o ž á r n ě b e z p e č n o s t n í ř e š e n í s t a v b y a k c e Nástavba ZŠ Kobylnice Vypracovala : Ing.Jitka Špondrová Autorizovaný inženýr v oboru požární bezpečnost staveb ČKAIT Datum : únor 2012

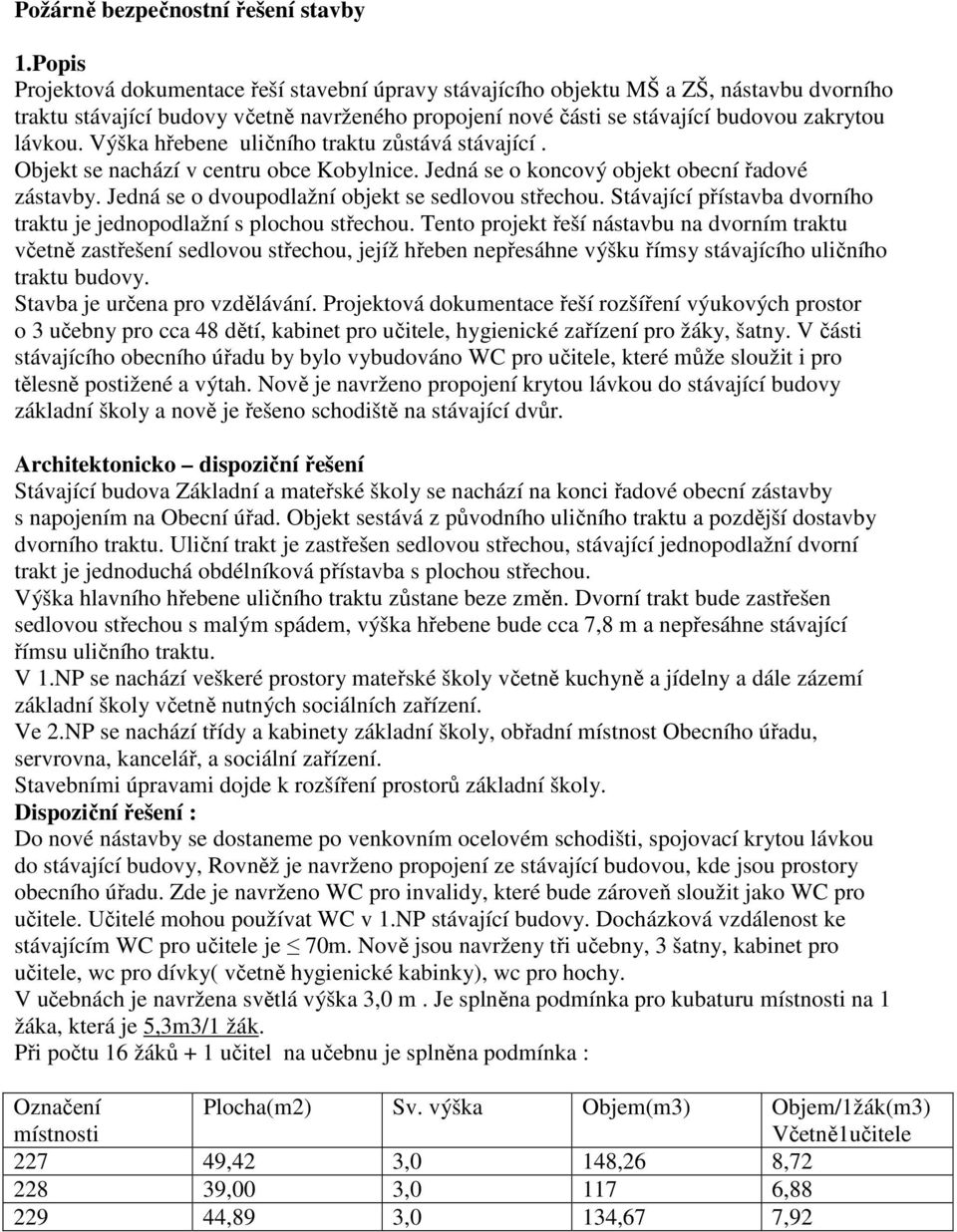

2 Požárně bezpečnostní řešení stavby 1.Popis Projektová dokumentace řeší stavební úpravy stávajícího objektu MŠ a ZŠ, nástavbu dvorního traktu stávající budovy včetně navrženého propojení nové části se stávající budovou zakrytou lávkou. Výška hřebene uličního traktu zůstává stávající. Objekt se nachází v centru obce Kobylnice. Jedná se o koncový objekt obecní řadové zástavby. Jedná se o dvoupodlažní objekt se sedlovou střechou. Stávající přístavba dvorního traktu je jednopodlažní s plochou střechou. Tento projekt řeší nástavbu na dvorním traktu včetně zastřešení sedlovou střechou, jejíž hřeben nepřesáhne výšku římsy stávajícího uličního traktu budovy. Stavba je určena pro vzdělávání. Projektová dokumentace řeší rozšíření výukových prostor o 3 učebny pro cca 48 dětí, kabinet pro učitele, hygienické zařízení pro žáky, šatny. V části stávajícího obecního úřadu by bylo vybudováno WC pro učitele, které může sloužit i pro tělesně postižené a výtah. Nově je navrženo propojení krytou lávkou do stávající budovy základní školy a nově je řešeno schodiště na stávající dvůr. Architektonicko dispoziční řešení Stávající budova Základní a mateřské školy se nachází na konci řadové obecní zástavby s napojením na Obecní úřad. Objekt sestává z původního uličního traktu a pozdější dostavby dvorního traktu. Uliční trakt je zastřešen sedlovou střechou, stávající jednopodlažní dvorní trakt je jednoduchá obdélníková přístavba s plochou střechou. Výška hlavního hřebene uličního traktu zůstane beze změn. Dvorní trakt bude zastřešen sedlovou střechou s malým spádem, výška hřebene bude cca 7,8 m a nepřesáhne stávající římsu uličního traktu. V 1.NP se nachází veškeré prostory mateřské školy včetně kuchyně a jídelny a dále zázemí základní školy včetně nutných sociálních zařízení. Ve 2.NP se nachází třídy a kabinety základní školy, obřadní místnost Obecního úřadu, servrovna, kancelář, a sociální zařízení. Stavebními úpravami dojde k rozšíření prostorů základní školy. Dispoziční řešení : Do nové nástavby se dostaneme po venkovním ocelovém schodišti, spojovací krytou lávkou do stávající budovy, Rovněž je navrženo propojení ze stávající budovou, kde jsou prostory obecního úřadu. Zde je navrženo WC pro invalidy, které bude zároveň sloužit jako WC pro učitele. Učitelé mohou používat WC v 1.NP stávající budovy. Docházková vzdálenost ke stávajícím WC pro učitele je 70m. Nově jsou navrženy tři učebny, 3 šatny, kabinet pro učitele, wc pro dívky( včetně hygienické kabinky), wc pro hochy. V učebnách je navržena světlá výška 3,0 m. Je splněna podmínka pro kubaturu místnosti na 1 žáka, která je 5,3m3/1 žák. Při počtu 16 žáků + 1 učitel na učebnu je splněna podmínka : Označení místnosti Plocha(m2) Sv. výška Objem(m3) Objem/1žák(m3) Včetně1učitele ,42 3,0 148,26 8, ,00 3, , ,89 3,0 134,67 7,92

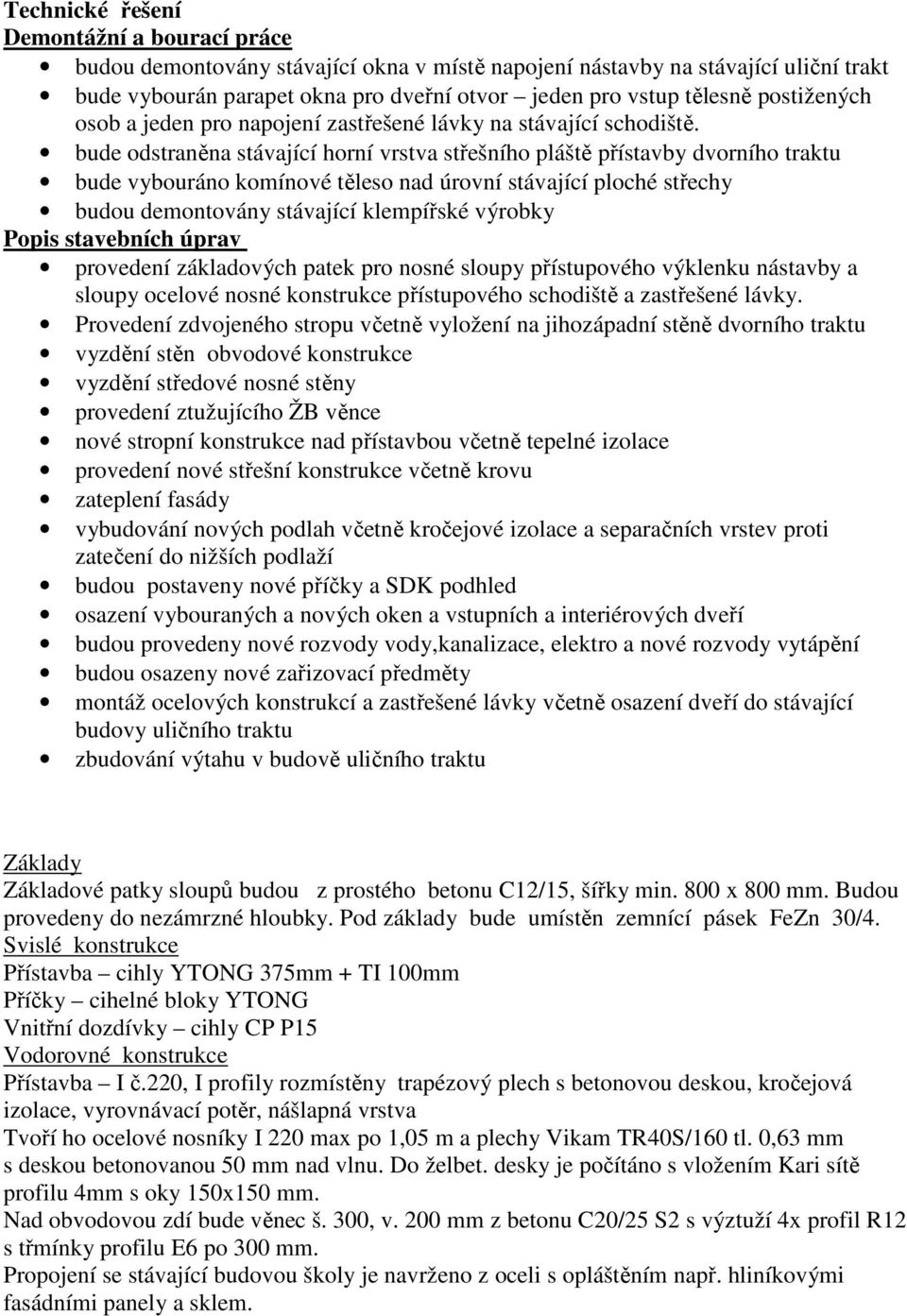

3 Technické řešení Demontážní a bourací práce budou demontovány stávající okna v místě napojení nástavby na stávající uliční trakt bude vybourán parapet okna pro dveřní otvor jeden pro vstup tělesně postižených osob a jeden pro napojení zastřešené lávky na stávající schodiště. bude odstraněna stávající horní vrstva střešního pláště přístavby dvorního traktu bude vybouráno komínové těleso nad úrovní stávající ploché střechy budou demontovány stávající klempířské výrobky Popis stavebních úprav provedení základových patek pro nosné sloupy přístupového výklenku nástavby a sloupy ocelové nosné konstrukce přístupového schodiště a zastřešené lávky. Provedení zdvojeného stropu včetně vyložení na jihozápadní stěně dvorního traktu vyzdění stěn obvodové konstrukce vyzdění středové nosné stěny provedení ztužujícího ŽB věnce nové stropní konstrukce nad přístavbou včetně tepelné izolace provedení nové střešní konstrukce včetně krovu zateplení fasády vybudování nových podlah včetně kročejové izolace a separačních vrstev proti zatečení do nižších podlaží budou postaveny nové příčky a SDK podhled osazení vybouraných a nových oken a vstupních a interiérových dveří budou provedeny nové rozvody vody,kanalizace, elektro a nové rozvody vytápění budou osazeny nové zařizovací předměty montáž ocelových konstrukcí a zastřešené lávky včetně osazení dveří do stávající budovy uličního traktu zbudování výtahu v budově uličního traktu Základy Základové patky sloupů budou z prostého betonu C12/15, šířky min. 800 x 800 mm. Budou provedeny do nezámrzné hloubky. Pod základy bude umístěn zemnící pásek FeZn 30/4. Svislé konstrukce Přístavba cihly YTONG 375mm + TI 100mm Příčky cihelné bloky YTONG Vnitřní dozdívky cihly CP P15 Vodorovné konstrukce Přístavba I č.220, I profily rozmístěny trapézový plech s betonovou deskou, kročejová izolace, vyrovnávací potěr, nášlapná vrstva Tvoří ho ocelové nosníky I 220 max po 1,05 m a plechy Vikam TR40S/160 tl. 0,63 mm s deskou betonovanou 50 mm nad vlnu. Do želbet. desky je počítáno s vložením Kari sítě profilu 4mm s oky 150x150 mm. Nad obvodovou zdí bude věnec š. 300, v. 200 mm z betonu C20/25 S2 s výztuží 4x profil R12 s třmínky profilu E6 po 300 mm. Propojení se stávající budovou školy je navrženo z oceli s opláštěním např. hliníkovými fasádními panely a sklem.

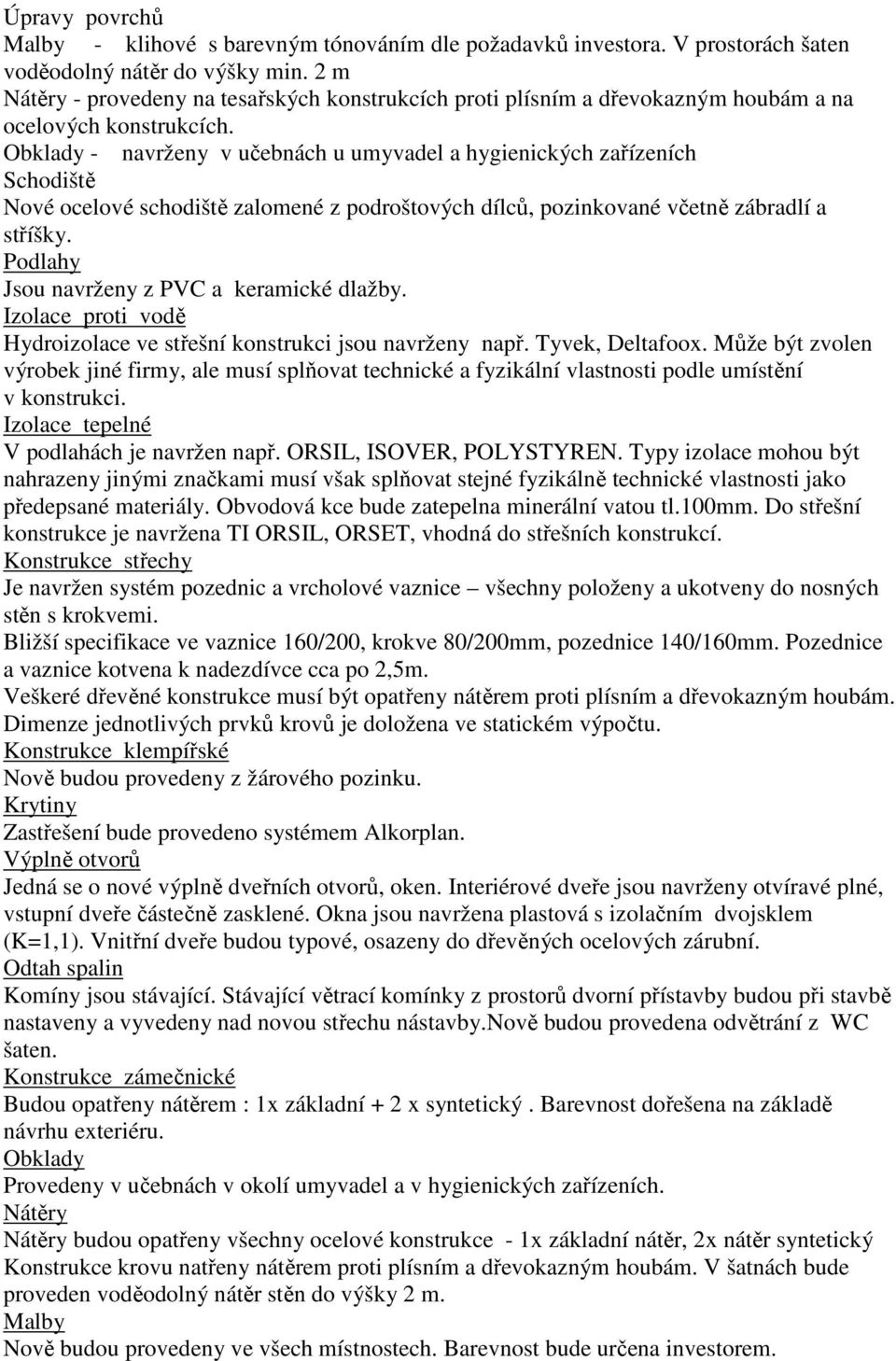

4 Úpravy povrchů Malby - klihové s barevným tónováním dle požadavků investora. V prostorách šaten voděodolný nátěr do výšky min. 2 m Nátěry - provedeny na tesařských konstrukcích proti plísním a dřevokazným houbám a na ocelových konstrukcích. Obklady - navrženy v učebnách u umyvadel a hygienických zařízeních Schodiště Nové ocelové schodiště zalomené z podroštových dílců, pozinkované včetně zábradlí a stříšky. Podlahy Jsou navrženy z PVC a keramické dlažby. Izolace proti vodě Hydroizolace ve střešní konstrukci jsou navrženy např. Tyvek, Deltafoox. Může být zvolen výrobek jiné firmy, ale musí splňovat technické a fyzikální vlastnosti podle umístění v konstrukci. Izolace tepelné V podlahách je navržen např. ORSIL, ISOVER, POLYSTYREN. Typy izolace mohou být nahrazeny jinými značkami musí však splňovat stejné fyzikálně technické vlastnosti jako předepsané materiály. Obvodová kce bude zatepelna minerální vatou tl.100mm. Do střešní konstrukce je navržena TI ORSIL, ORSET, vhodná do střešních konstrukcí. Konstrukce střechy Je navržen systém pozednic a vrcholové vaznice všechny položeny a ukotveny do nosných stěn s krokvemi. Bližší specifikace ve vaznice 160/200, krokve 80/200mm, pozednice 140/160mm. Pozednice a vaznice kotvena k nadezdívce cca po 2,5m. Veškeré dřevěné konstrukce musí být opatřeny nátěrem proti plísním a dřevokazným houbám. Dimenze jednotlivých prvků krovů je doložena ve statickém výpočtu. Konstrukce klempířské Nově budou provedeny z žárového pozinku. Krytiny Zastřešení bude provedeno systémem Alkorplan. Výplně otvorů Jedná se o nové výplně dveřních otvorů, oken. Interiérové dveře jsou navrženy otvíravé plné, vstupní dveře částečně zasklené. Okna jsou navržena plastová s izolačním dvojsklem (K=1,1). Vnitřní dveře budou typové, osazeny do dřevěných ocelových zárubní. Odtah spalin Komíny jsou stávající. Stávající větrací komínky z prostorů dvorní přístavby budou při stavbě nastaveny a vyvedeny nad novou střechu nástavby.nově budou provedena odvětrání z WC šaten. Konstrukce zámečnické Budou opatřeny nátěrem : 1x základní + 2 x syntetický. Barevnost dořešena na základě návrhu exteriéru. Obklady Provedeny v učebnách v okolí umyvadel a v hygienických zařízeních. Nátěry Nátěry budou opatřeny všechny ocelové konstrukce - 1x základní nátěr, 2x nátěr syntetický Konstrukce krovu natřeny nátěrem proti plísním a dřevokazným houbám. V šatnách bude proveden voděodolný nátěr stěn do výšky 2 m. Malby Nově budou provedeny ve všech místnostech. Barevnost bude určena investorem.

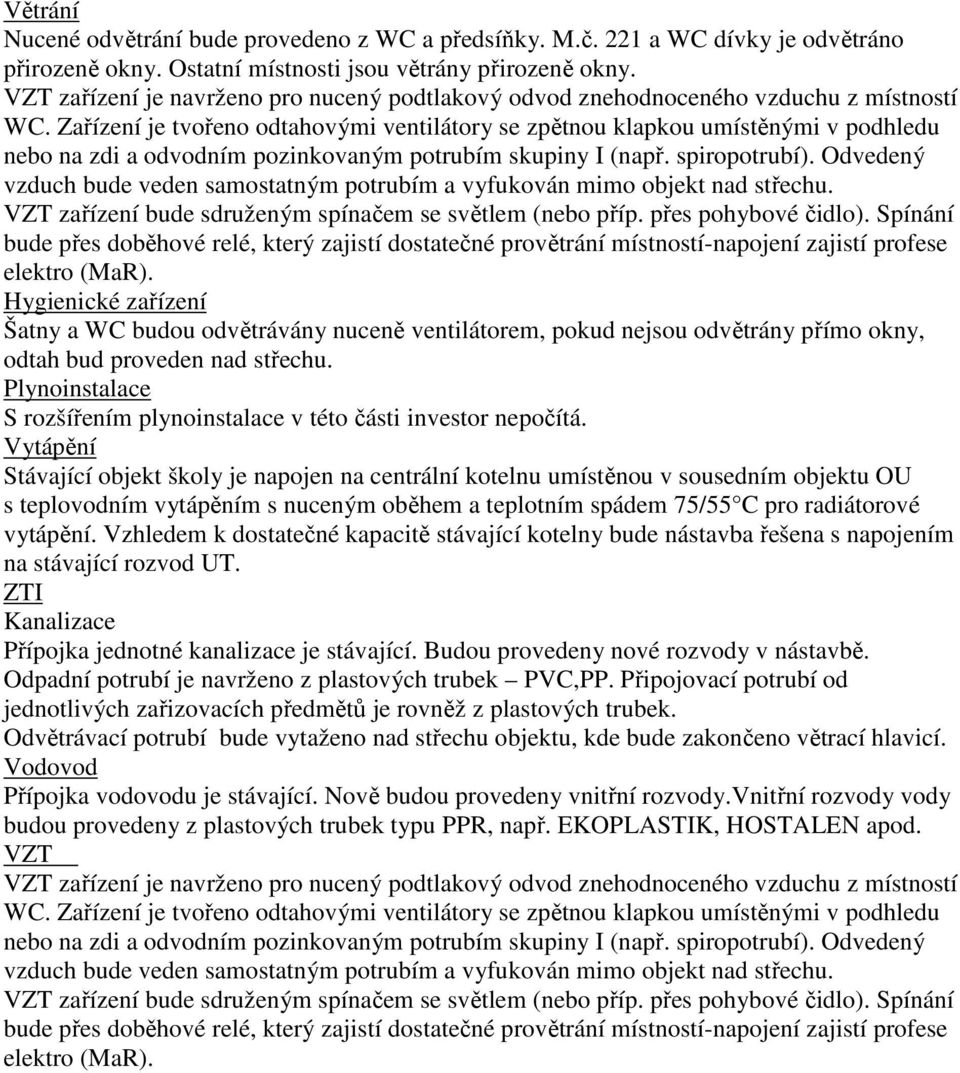

5 Větrání Nucené odvětrání bude provedeno z WC a předsíňky. M.č. 221 a WC dívky je odvětráno přirozeně okny. Ostatní místnosti jsou větrány přirozeně okny. VZT zařízení je navrženo pro nucený podtlakový odvod znehodnoceného vzduchu z místností WC. Zařízení je tvořeno odtahovými ventilátory se zpětnou klapkou umístěnými v podhledu nebo na zdi a odvodním pozinkovaným potrubím skupiny I (např. spiropotrubí). Odvedený vzduch bude veden samostatným potrubím a vyfukován mimo objekt nad střechu. VZT zařízení bude sdruženým spínačem se světlem (nebo příp. přes pohybové čidlo). Spínání bude přes doběhové relé, který zajistí dostatečné provětrání místností-napojení zajistí profese elektro (MaR). Hygienické zařízení Šatny a WC budou odvětrávány nuceně ventilátorem, pokud nejsou odvětrány přímo okny, odtah bud proveden nad střechu. Plynoinstalace S rozšířením plynoinstalace v této části investor nepočítá. Vytápění Stávající objekt školy je napojen na centrální kotelnu umístěnou v sousedním objektu OU s teplovodním vytápěním s nuceným oběhem a teplotním spádem 75/55 C pro radiátorové vytápění. Vzhledem k dostatečné kapacitě stávající kotelny bude nástavba řešena s napojením na stávající rozvod UT. ZTI Kanalizace Přípojka jednotné kanalizace je stávající. Budou provedeny nové rozvody v nástavbě. Odpadní potrubí je navrženo z plastových trubek PVC,PP. Připojovací potrubí od jednotlivých zařizovacích předmětů je rovněž z plastových trubek. Odvětrávací potrubí bude vytaženo nad střechu objektu, kde bude zakončeno větrací hlavicí. Vodovod Přípojka vodovodu je stávající. Nově budou provedeny vnitřní rozvody.vnitřní rozvody vody budou provedeny z plastových trubek typu PPR, např. EKOPLASTIK, HOSTALEN apod. VZT VZT zařízení je navrženo pro nucený podtlakový odvod znehodnoceného vzduchu z místností WC. Zařízení je tvořeno odtahovými ventilátory se zpětnou klapkou umístěnými v podhledu nebo na zdi a odvodním pozinkovaným potrubím skupiny I (např. spiropotrubí). Odvedený vzduch bude veden samostatným potrubím a vyfukován mimo objekt nad střechu. VZT zařízení bude sdruženým spínačem se světlem (nebo příp. přes pohybové čidlo). Spínání bude přes doběhové relé, který zajistí dostatečné provětrání místností-napojení zajistí profese elektro (MaR).

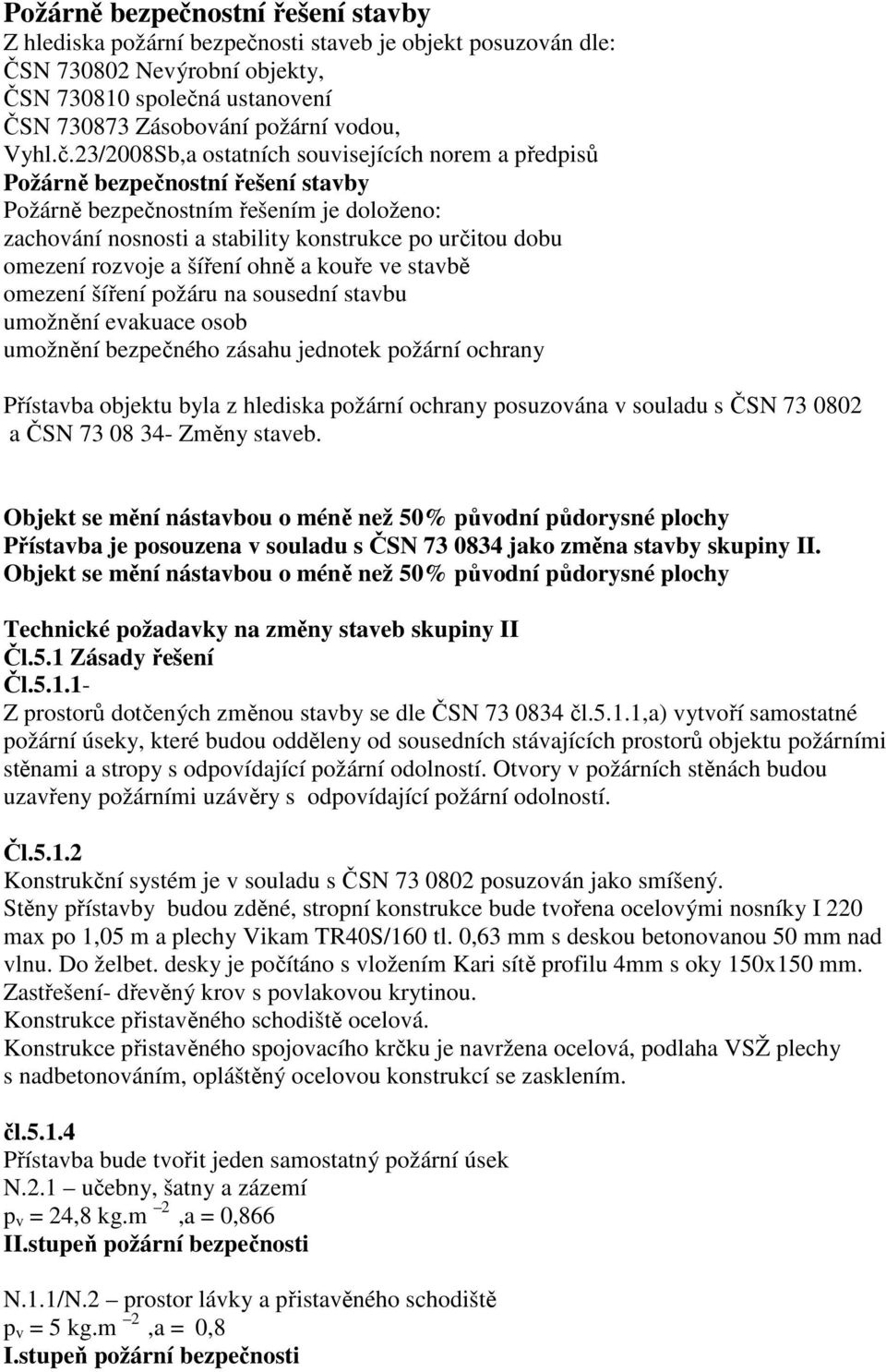

6 Požárně bezpečnostní řešení stavby Z hlediska požární bezpečnosti staveb je objekt posuzován dle: ČSN Nevýrobní objekty, ČSN společná ustanovení ČSN Zásobování požární vodou, Vyhl.č.23/2008Sb,a ostatních souvisejících norem a předpisů Požárně bezpečnostní řešení stavby Požárně bezpečnostním řešením je doloženo: zachování nosnosti a stability konstrukce po určitou dobu omezení rozvoje a šíření ohně a kouře ve stavbě omezení šíření požáru na sousední stavbu umožnění evakuace osob umožnění bezpečného zásahu jednotek požární ochrany Přístavba objektu byla z hlediska požární ochrany posuzována v souladu s ČSN a ČSN Změny staveb. Objekt se mění nástavbou o méně než 50% původní půdorysné plochy Přístavba je posouzena v souladu s ČSN jako změna stavby skupiny II. Objekt se mění nástavbou o méně než 50% původní půdorysné plochy Technické požadavky na změny staveb skupiny II Čl.5.1 Zásady řešení Čl Z prostorů dotčených změnou stavby se dle ČSN čl.5.1.1,a) vytvoří samostatné požární úseky, které budou odděleny od sousedních stávajících prostorů objektu požárními stěnami a stropy s odpovídající požární odolností. Otvory v požárních stěnách budou uzavřeny požárními uzávěry s odpovídající požární odolností. Čl Konstrukční systém je v souladu s ČSN posuzován jako smíšený. Stěny přístavby budou zděné, stropní konstrukce bude tvořena ocelovými nosníky I 220 max po 1,05 m a plechy Vikam TR40S/160 tl. 0,63 mm s deskou betonovanou 50 mm nad vlnu. Do želbet. desky je počítáno s vložením Kari sítě profilu 4mm s oky 150x150 mm. Zastřešení- dřevěný krov s povlakovou krytinou. Konstrukce přistavěného schodiště ocelová. Konstrukce přistavěného spojovacího krčku je navržena ocelová, podlaha VSŽ plechy s nadbetonováním, opláštěný ocelovou konstrukcí se zasklením. čl Přístavba bude tvořit jeden samostatný požární úsek N.2.1 učebny, šatny a zázemí p v = 24,8 kg.m 2,a = 0,866 II.stupeň požární bezpečnosti N.1.1/N.2 prostor lávky a přistavěného schodiště p v = 5 kg.m 2,a = 0,8 I.stupeň požární bezpečnosti

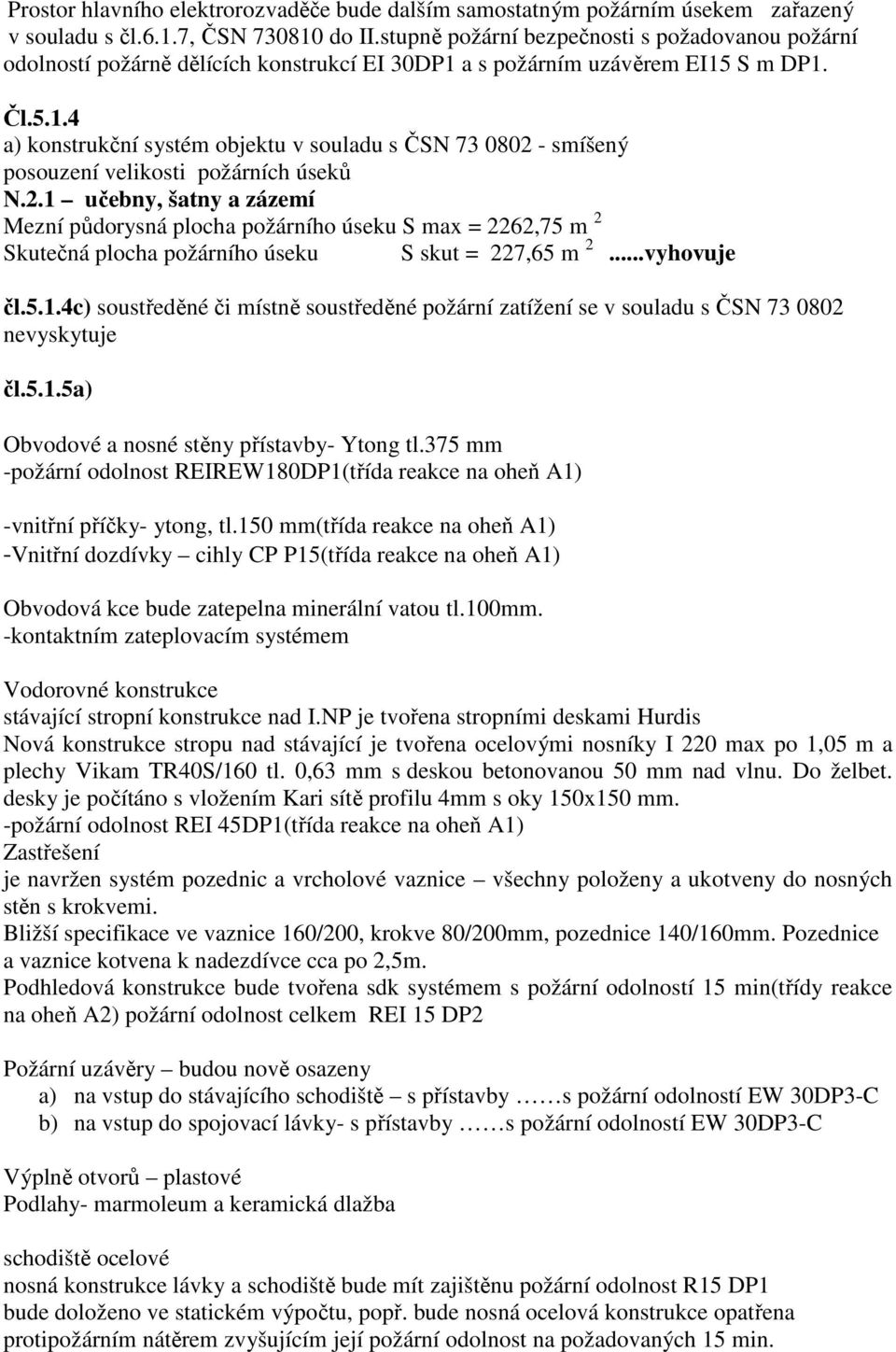

7 Prostor hlavního elektrorozvaděče bude dalším samostatným požárním úsekem zařazený v souladu s čl.6.1.7, ČSN do II.stupně požární bezpečnosti s požadovanou požární odolností požárně dělících konstrukcí EI 30DP1 a s požárním uzávěrem EI15 S m DP1. Čl a) konstrukční systém objektu v souladu s ČSN smíšený posouzení velikosti požárních úseků N.2.1 učebny, šatny a zázemí Mezní půdorysná plocha požárního úseku S max = 2262,75 m 2 Skutečná plocha požárního úseku S skut = 227,65 m 2...vyhovuje čl.5.1.4c) soustředěné či místně soustředěné požární zatížení se v souladu s ČSN nevyskytuje čl.5.1.5a) Obvodové a nosné stěny přístavby- Ytong tl.375 mm -požární odolnost REIREW180DP1(třída reakce na oheň A1) -vnitřní příčky- ytong, tl.150 mm(třída reakce na oheň A1) -Vnitřní dozdívky cihly CP P15(třída reakce na oheň A1) Obvodová kce bude zatepelna minerální vatou tl.100mm. -kontaktním zateplovacím systémem Vodorovné konstrukce stávající stropní konstrukce nad I.NP je tvořena stropními deskami Hurdis Nová konstrukce stropu nad stávající je tvořena ocelovými nosníky I 220 max po 1,05 m a plechy Vikam TR40S/160 tl. 0,63 mm s deskou betonovanou 50 mm nad vlnu. Do želbet. desky je počítáno s vložením Kari sítě profilu 4mm s oky 150x150 mm. -požární odolnost REI 45DP1(třída reakce na oheň A1) Zastřešení je navržen systém pozednic a vrcholové vaznice všechny položeny a ukotveny do nosných stěn s krokvemi. Bližší specifikace ve vaznice 160/200, krokve 80/200mm, pozednice 140/160mm. Pozednice a vaznice kotvena k nadezdívce cca po 2,5m. Podhledová konstrukce bude tvořena sdk systémem s požární odolností 15 min(třídy reakce na oheň A2) požární odolnost celkem REI 15 DP2 Požární uzávěry budou nově osazeny a) na vstup do stávajícího schodiště s přístavby s požární odolností EW 30DP3-C b) na vstup do spojovací lávky- s přístavby s požární odolností EW 30DP3-C Výplně otvorů plastové Podlahy- marmoleum a keramická dlažba schodiště ocelové nosná konstrukce lávky a schodiště bude mít zajištěnu požární odolnost R15 DP1 bude doloženo ve statickém výpočtu, popř. bude nosná ocelová konstrukce opatřena protipožárním nátěrem zvyšujícím její požární odolnost na požadovaných 15 min.

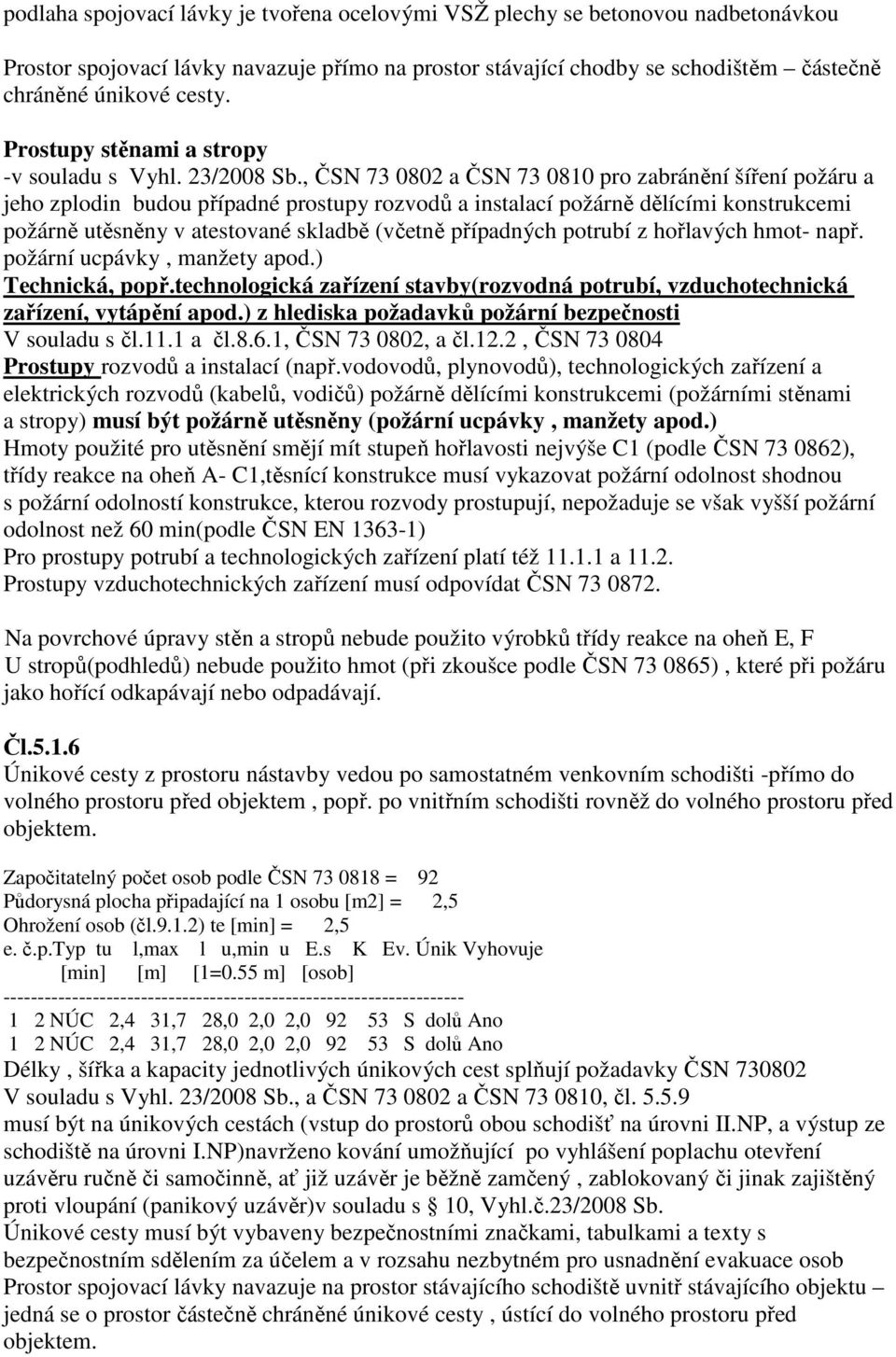

8 podlaha spojovací lávky je tvořena ocelovými VSŽ plechy se betonovou nadbetonávkou Prostor spojovací lávky navazuje přímo na prostor stávající chodby se schodištěm částečně chráněné únikové cesty. Prostupy stěnami a stropy -v souladu s Vyhl. 23/2008 Sb., ČSN a ČSN pro zabránění šíření požáru a jeho zplodin budou případné prostupy rozvodů a instalací požárně dělícími konstrukcemi požárně utěsněny v atestované skladbě (včetně případných potrubí z hořlavých hmot- např. požární ucpávky, manžety apod.) Technická, popř.technologická zařízení stavby(rozvodná potrubí, vzduchotechnická zařízení, vytápění apod.) z hlediska požadavků požární bezpečnosti V souladu s čl.11.1 a čl.8.6.1, ČSN , a čl.12.2, ČSN Prostupy rozvodů a instalací (např.vodovodů, plynovodů), technologických zařízení a elektrických rozvodů (kabelů, vodičů) požárně dělícími konstrukcemi (požárními stěnami a stropy) musí být požárně utěsněny (požární ucpávky, manžety apod.) Hmoty použité pro utěsnění smějí mít stupeň hořlavosti nejvýše C1 (podle ČSN ), třídy reakce na oheň A- C1,těsnící konstrukce musí vykazovat požární odolnost shodnou s požární odolností konstrukce, kterou rozvody prostupují, nepožaduje se však vyšší požární odolnost než 60 min(podle ČSN EN ) Pro prostupy potrubí a technologických zařízení platí též a Prostupy vzduchotechnických zařízení musí odpovídat ČSN Na povrchové úpravy stěn a stropů nebude použito výrobků třídy reakce na oheň E, F U stropů(podhledů) nebude použito hmot (při zkoušce podle ČSN ), které při požáru jako hořící odkapávají nebo odpadávají. Čl Únikové cesty z prostoru nástavby vedou po samostatném venkovním schodišti -přímo do volného prostoru před objektem, popř. po vnitřním schodišti rovněž do volného prostoru před objektem. Započitatelný počet osob podle ČSN = 92 Půdorysná plocha připadající na 1 osobu [m2] = 2,5 Ohrožení osob (čl.9.1.2) te [min] = 2,5 e. č.p.typ tu l,max l u,min u E.s K Ev. Únik Vyhovuje [min] [m] [1=0.55 m] [osob] NÚC 2,4 31,7 28,0 2,0 2, S dolů Ano 1 2 NÚC 2,4 31,7 28,0 2,0 2, S dolů Ano Délky, šířka a kapacity jednotlivých únikových cest splňují požadavky ČSN V souladu s Vyhl. 23/2008 Sb., a ČSN a ČSN , čl musí být na únikových cestách (vstup do prostorů obou schodišť na úrovni II.NP, a výstup ze schodiště na úrovni I.NP)navrženo kování umožňující po vyhlášení poplachu otevření uzávěru ručně či samočinně, ať již uzávěr je běžně zamčený, zablokovaný či jinak zajištěný proti vloupání (panikový uzávěr)v souladu s 10, Vyhl.č.23/2008 Sb. Únikové cesty musí být vybaveny bezpečnostními značkami, tabulkami a texty s bezpečnostním sdělením za účelem a v rozsahu nezbytném pro usnadnění evakuace osob Prostor spojovací lávky navazuje na prostor stávajícího schodiště uvnitř stávajícího objektu jedná se o prostor částečně chráněné únikové cesty, ústící do volného prostoru před objektem.

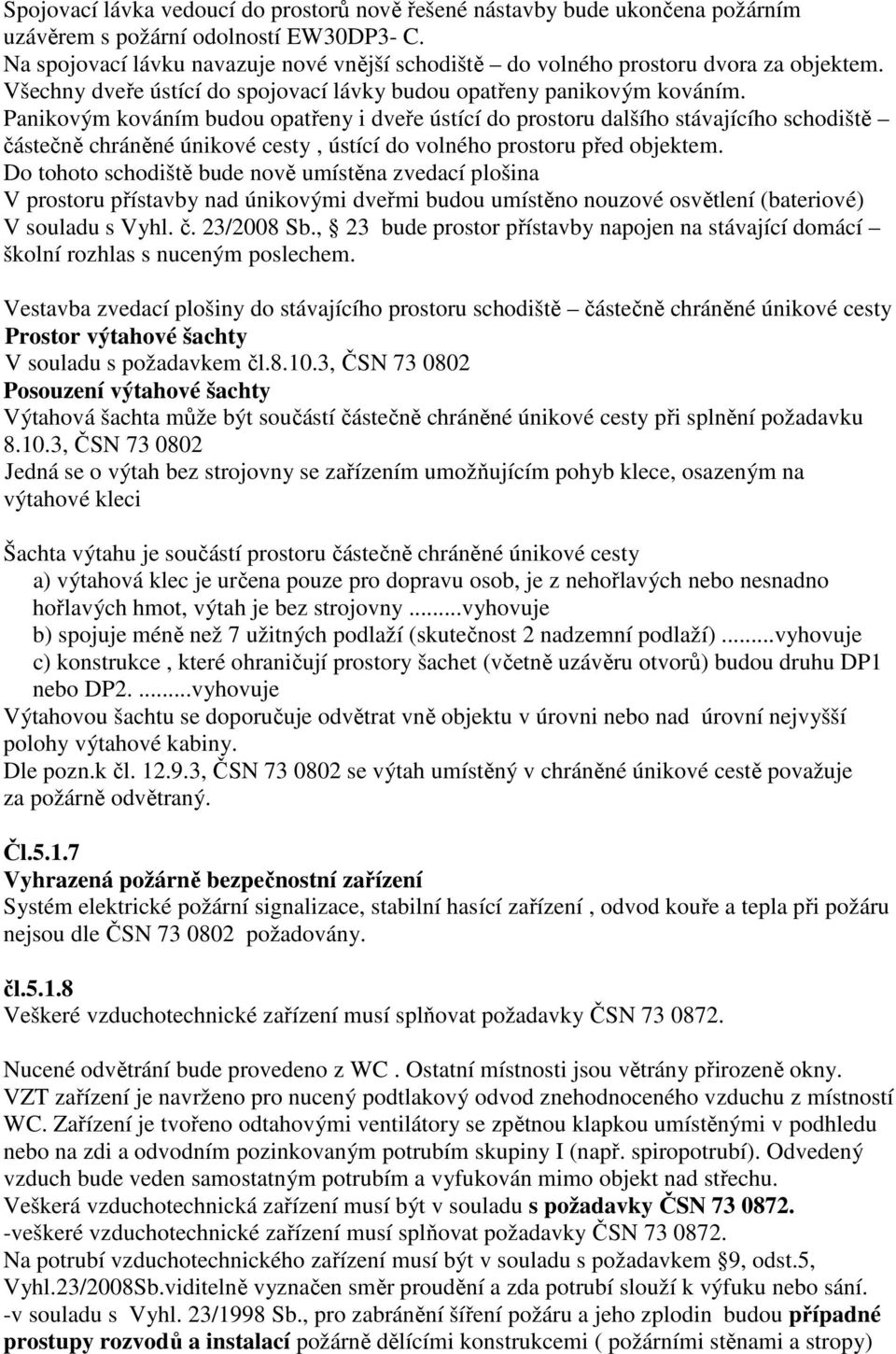

9 Spojovací lávka vedoucí do prostorů nově řešené nástavby bude ukončena požárním uzávěrem s požární odolností EW30DP3- C. Na spojovací lávku navazuje nové vnější schodiště do volného prostoru dvora za objektem. Všechny dveře ústící do spojovací lávky budou opatřeny panikovým kováním. Panikovým kováním budou opatřeny i dveře ústící do prostoru dalšího stávajícího schodiště částečně chráněné únikové cesty, ústící do volného prostoru před objektem. Do tohoto schodiště bude nově umístěna zvedací plošina V prostoru přístavby nad únikovými dveřmi budou umístěno nouzové osvětlení (bateriové) V souladu s Vyhl. č. 23/2008 Sb., 23 bude prostor přístavby napojen na stávající domácí školní rozhlas s nuceným poslechem. Vestavba zvedací plošiny do stávajícího prostoru schodiště částečně chráněné únikové cesty Prostor výtahové šachty V souladu s požadavkem čl , ČSN Posouzení výtahové šachty Výtahová šachta může být součástí částečně chráněné únikové cesty při splnění požadavku , ČSN Jedná se o výtah bez strojovny se zařízením umožňujícím pohyb klece, osazeným na výtahové kleci Šachta výtahu je součástí prostoru částečně chráněné únikové cesty a) výtahová klec je určena pouze pro dopravu osob, je z nehořlavých nebo nesnadno hořlavých hmot, výtah je bez strojovny...vyhovuje b) spojuje méně než 7 užitných podlaží (skutečnost 2 nadzemní podlaží)...vyhovuje c) konstrukce, které ohraničují prostory šachet (včetně uzávěru otvorů) budou druhu DP1 nebo DP2....vyhovuje Výtahovou šachtu se doporučuje odvětrat vně objektu v úrovni nebo nad úrovní nejvyšší polohy výtahové kabiny. Dle pozn.k čl , ČSN se výtah umístěný v chráněné únikové cestě považuje za požárně odvětraný. Čl Vyhrazená požárně bezpečnostní zařízení Systém elektrické požární signalizace, stabilní hasící zařízení, odvod kouře a tepla při požáru nejsou dle ČSN požadovány. čl Veškeré vzduchotechnické zařízení musí splňovat požadavky ČSN Nucené odvětrání bude provedeno z WC. Ostatní místnosti jsou větrány přirozeně okny. VZT zařízení je navrženo pro nucený podtlakový odvod znehodnoceného vzduchu z místností WC. Zařízení je tvořeno odtahovými ventilátory se zpětnou klapkou umístěnými v podhledu nebo na zdi a odvodním pozinkovaným potrubím skupiny I (např. spiropotrubí). Odvedený vzduch bude veden samostatným potrubím a vyfukován mimo objekt nad střechu. Veškerá vzduchotechnická zařízení musí být v souladu s požadavky ČSN veškeré vzduchotechnické zařízení musí splňovat požadavky ČSN Na potrubí vzduchotechnického zařízení musí být v souladu s požadavkem 9, odst.5, Vyhl.23/2008Sb.viditelně vyznačen směr proudění a zda potrubí slouží k výfuku nebo sání. -v souladu s Vyhl. 23/1998 Sb., pro zabránění šíření požáru a jeho zplodin budou případné prostupy rozvodů a instalací požárně dělícími konstrukcemi ( požárními stěnami a stropy)

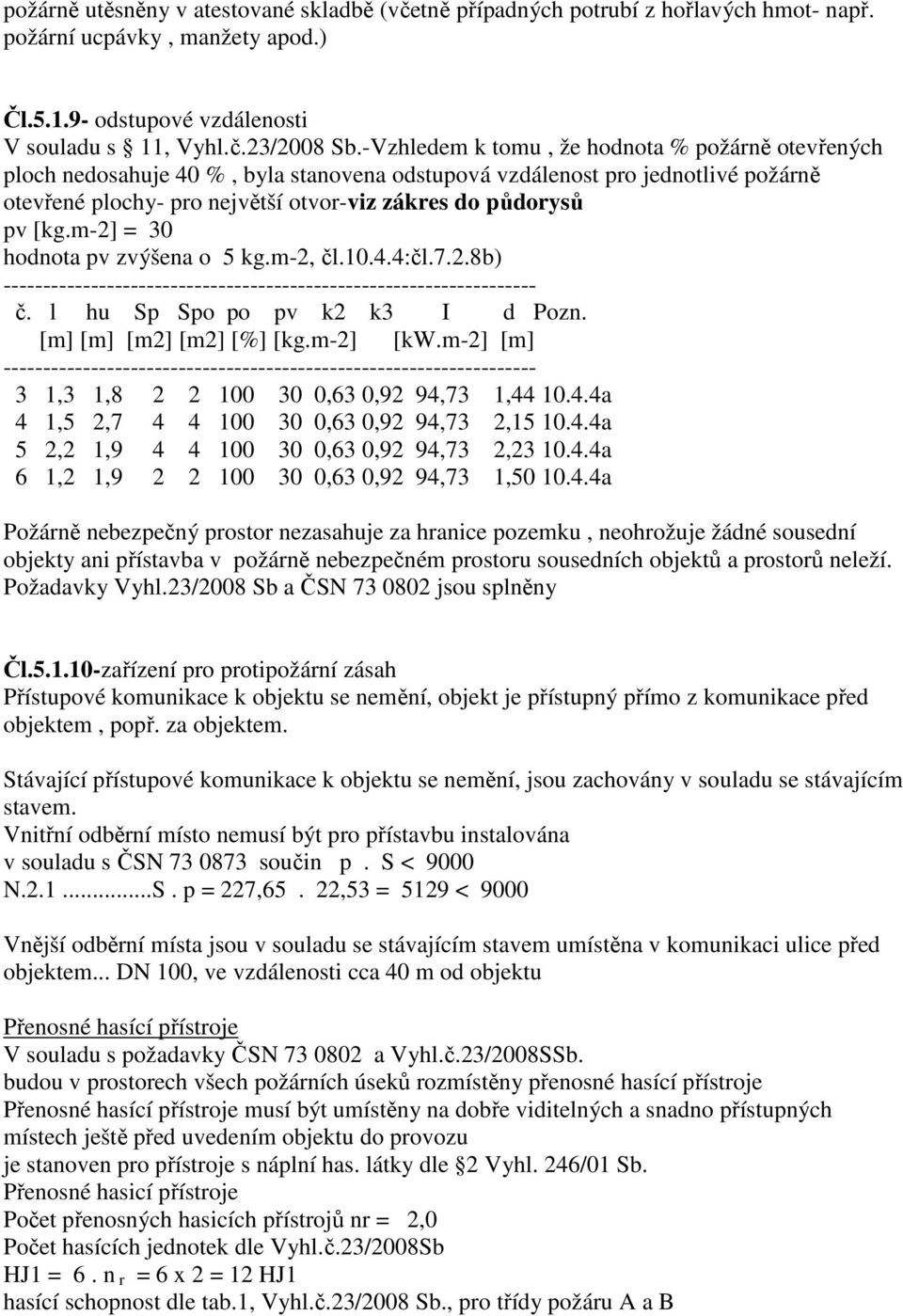

10 požárně utěsněny v atestované skladbě (včetně případných potrubí z hořlavých hmot- např. požární ucpávky, manžety apod.) Čl odstupové vzdálenosti V souladu s 11, Vyhl.č.23/2008 Sb.-Vzhledem k tomu, že hodnota % požárně otevřených ploch nedosahuje 40 %, byla stanovena odstupová vzdálenost pro jednotlivé požárně otevřené plochy- pro největší otvor-viz zákres do půdorysů pv [kg.m-2] = 30 hodnota pv zvýšena o 5 kg.m-2, čl :čl.7.2.8b) č. l hu Sp Spo po pv k2 k3 I d Pozn. [m] [m] [m2] [m2] [%] [kg.m-2] [kw.m-2] [m] ,3 1, ,63 0,92 94,73 1, a 4 1,5 2, ,63 0,92 94,73 2, a 5 2,2 1, ,63 0,92 94,73 2, a 6 1,2 1, ,63 0,92 94,73 1, a Požárně nebezpečný prostor nezasahuje za hranice pozemku, neohrožuje žádné sousední objekty ani přístavba v požárně nebezpečném prostoru sousedních objektů a prostorů neleží. Požadavky Vyhl.23/2008 Sb a ČSN jsou splněny Čl zařízení pro protipožární zásah Přístupové komunikace k objektu se nemění, objekt je přístupný přímo z komunikace před objektem, popř. za objektem. Stávající přístupové komunikace k objektu se nemění, jsou zachovány v souladu se stávajícím stavem. Vnitřní odběrní místo nemusí být pro přístavbu instalována v souladu s ČSN součin p. S < 9000 N S. p = 227,65. 22,53 = 5129 < 9000 Vnější odběrní místa jsou v souladu se stávajícím stavem umístěna v komunikaci ulice před objektem... DN 100, ve vzdálenosti cca 40 m od objektu Přenosné hasící přístroje V souladu s požadavky ČSN a Vyhl.č.23/2008SSb. budou v prostorech všech požárních úseků rozmístěny přenosné hasící přístroje Přenosné hasící přístroje musí být umístěny na dobře viditelných a snadno přístupných místech ještě před uvedením objektu do provozu je stanoven pro přístroje s náplní has. látky dle 2 Vyhl. 246/01 Sb. Přenosné hasicí přístroje Počet přenosných hasicích přístrojů nr = 2,0 Počet hasících jednotek dle Vyhl.č.23/2008Sb HJ1 = 6. n r = 6 x 2 = 12 HJ1 hasící schopnost dle tab.1, Vyhl.č.23/2008 Sb., pro třídy požáru A a B

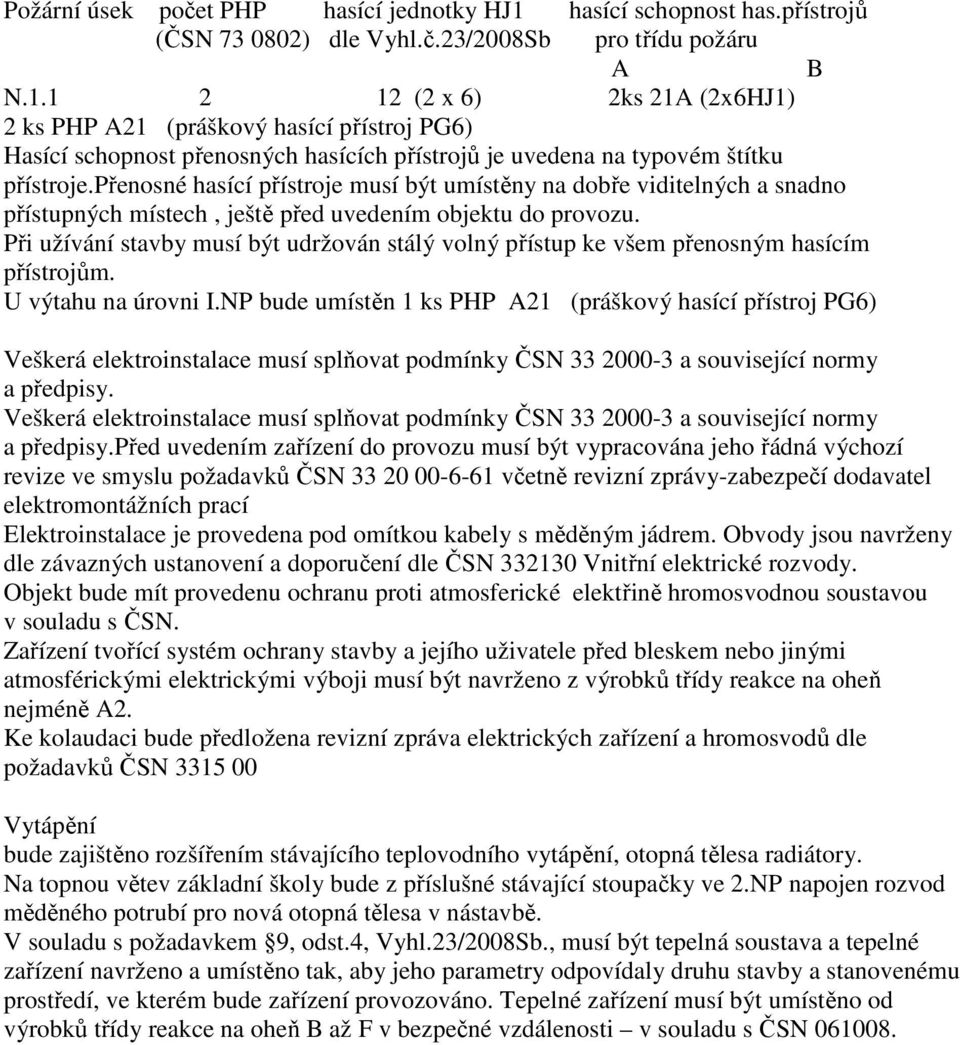

11 Požární úsek počet PHP hasící jednotky HJ1 hasící schopnost has.přístrojů (ČSN ) dle Vyhl.č.23/2008Sb pro třídu požáru A B N (2 x 6) 2ks 21A (2x6HJ1) 2 ks PHP A21 (práškový hasící přístroj PG6) Hasící schopnost přenosných hasících přístrojů je uvedena na typovém štítku přístroje.přenosné hasící přístroje musí být umístěny na dobře viditelných a snadno přístupných místech, ještě před uvedením objektu do provozu. Při užívání stavby musí být udržován stálý volný přístup ke všem přenosným hasícím přístrojům. U výtahu na úrovni I.NP bude umístěn 1 ks PHP A21 (práškový hasící přístroj PG6) Veškerá elektroinstalace musí splňovat podmínky ČSN a související normy a předpisy. Veškerá elektroinstalace musí splňovat podmínky ČSN a související normy a předpisy.před uvedením zařízení do provozu musí být vypracována jeho řádná výchozí revize ve smyslu požadavků ČSN včetně revizní zprávy-zabezpečí dodavatel elektromontážních prací Elektroinstalace je provedena pod omítkou kabely s měděným jádrem. Obvody jsou navrženy dle závazných ustanovení a doporučení dle ČSN Vnitřní elektrické rozvody. Objekt bude mít provedenu ochranu proti atmosferické elektřině hromosvodnou soustavou v souladu s ČSN. Zařízení tvořící systém ochrany stavby a jejího uživatele před bleskem nebo jinými atmosférickými elektrickými výboji musí být navrženo z výrobků třídy reakce na oheň nejméně A2. Ke kolaudaci bude předložena revizní zpráva elektrických zařízení a hromosvodů dle požadavků ČSN Vytápění bude zajištěno rozšířením stávajícího teplovodního vytápění, otopná tělesa radiátory. Na topnou větev základní školy bude z příslušné stávající stoupačky ve 2.NP napojen rozvod měděného potrubí pro nová otopná tělesa v nástavbě. V souladu s požadavkem 9, odst.4, Vyhl.23/2008Sb., musí být tepelná soustava a tepelné zařízení navrženo a umístěno tak, aby jeho parametry odpovídaly druhu stavby a stanovenému prostředí, ve kterém bude zařízení provozováno. Tepelné zařízení musí být umístěno od výrobků třídy reakce na oheň B až F v bezpečné vzdálenosti v souladu s ČSN
