1 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ DLE 41 ODST. 2 VYHL. 246/2001 SB. ZÁKLADNÍ ÚDAJE NÁZEV STAVBY: Novostavba rodinného domu MÍSTO STAVBY: Okrouhlá, parc. č. 96/82 k.ú. Okrouhlá INVESTOR: Jaromír Bekr Rumunská 1797/ Prostějov PROJEKTANT: AV atelier - Ing. Vít Přibyl, Růžové nám 2345/ Boskovice ZPRACOVAL: Petr Novák, Boskovice osvědčení Z-169/97. 1

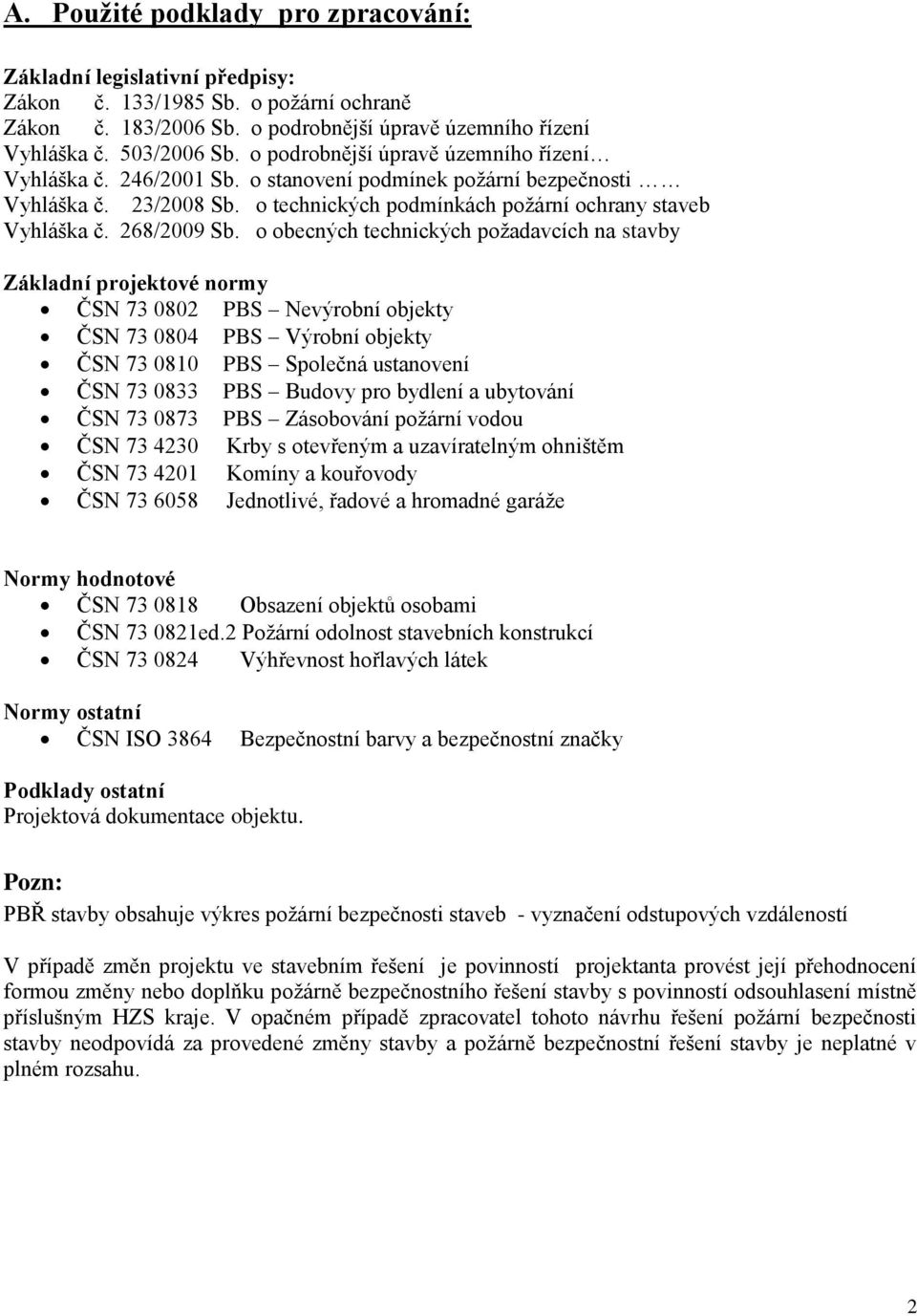

2 A. Použité podklady pro zpracování: Základní legislativní předpisy: Zákon č. 133/1985 Sb. o požární ochraně Zákon č. 183/2006 Sb. o podrobnější úpravě územního řízení Vyhláška č. 503/2006 Sb. o podrobnější úpravě územního řízení Vyhláška č. 246/2001 Sb. o stanovení podmínek požární bezpečnosti Vyhláška č. 23/2008 Sb. o technických podmínkách požární ochrany staveb Vyhláška č. 268/2009 Sb. o obecných technických požadavcích na stavby Základní projektové normy ČSN PBS Nevýrobní objekty ČSN PBS Výrobní objekty ČSN PBS Společná ustanovení ČSN PBS Budovy pro bydlení a ubytování ČSN PBS Zásobování požární vodou ČSN Krby s otevřeným a uzavíratelným ohništěm ČSN Komíny a kouřovody ČSN Jednotlivé, řadové a hromadné garáže Normy hodnotové ČSN Obsazení objektů osobami ČSN ed.2 Požární odolnost stavebních konstrukcí ČSN Výhřevnost hořlavých látek Normy ostatní ČSN ISO 3864 Bezpečnostní barvy a bezpečnostní značky Podklady ostatní Projektová dokumentace objektu. Pozn: PBŘ stavby obsahuje výkres požární bezpečnosti staveb - vyznačení odstupových vzdáleností V případě změn projektu ve stavebním řešení je povinností projektanta provést její přehodnocení formou změny nebo doplňku požárně bezpečnostního řešení stavby s povinností odsouhlasení místně příslušným HZS kraje. V opačném případě zpracovatel tohoto návrhu řešení požární bezpečnosti stavby neodpovídá za provedené změny stavby a požárně bezpečnostní řešení stavby je neplatné v plném rozsahu. 2

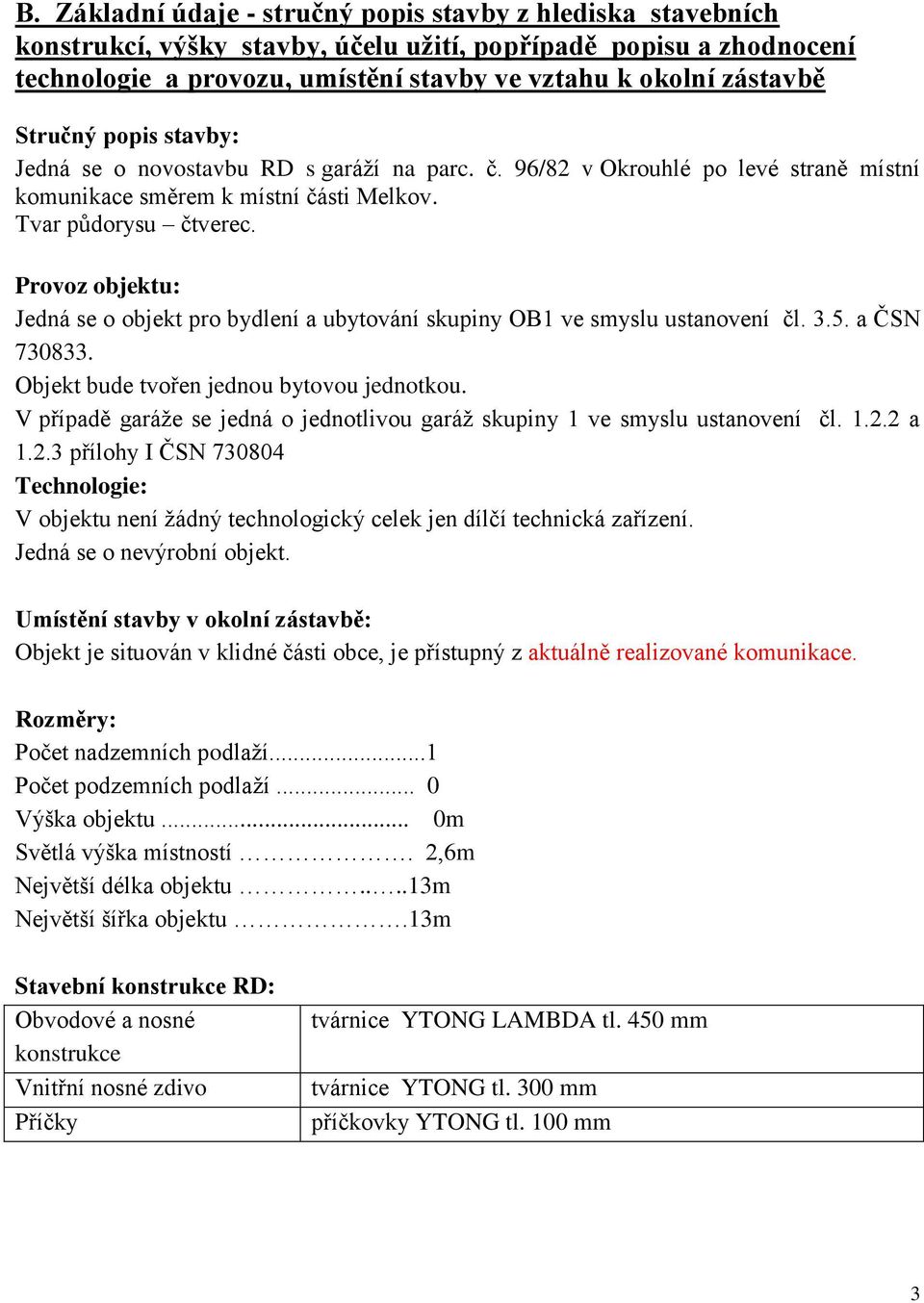

3 B. Základní údaje - stručný popis stavby z hlediska stavebních konstrukcí, výšky stavby, účelu užití, popřípadě popisu a zhodnocení technologie a provozu, umístění stavby ve vztahu k okolní zástavbě Stručný popis stavby: Jedná se o novostavbu RD s garáží na parc. č. 96/82 v Okrouhlé po levé straně místní komunikace směrem k místní části Melkov. Tvar půdorysu čtverec. Provoz objektu: Jedná se o objekt pro bydlení a ubytování skupiny OB1 ve smyslu ustanovení čl a ČSN Objekt bude tvořen jednou bytovou jednotkou. V případě garáže se jedná o jednotlivou garáž skupiny 1 ve smyslu ustanovení čl a přílohy I ČSN Technologie: V objektu není žádný technologický celek jen dílčí technická zařízení. Jedná se o nevýrobní objekt. Umístění stavby v okolní zástavbě: Objekt je situován v klidné části obce, je přístupný z aktuálně realizované komunikace. Rozměry: Počet nadzemních podlaží...1 Počet podzemních podlaží... 0 Výška objektu... 0m Světlá výška místností. 2,6m Největší délka objektu....13m Největší šířka objektu.13m Stavební konstrukce RD: Obvodové a nosné konstrukce Vnitřní nosné zdivo Příčky tvárnice YTONG LAMBDA tl. 450 mm tvárnice YTONG tl. 300 mm příčkovky YTONG tl. 100 mm 3

4 Požární uzávěry Vodorovné konstrukce Podlahy I.NP Stropy I.NP Nosné konstrukce střech Střešní krytina bez požárních uzávěrů podkladní beton tl. 100 mm na zhutněném násypu, izolace, syst.deska, podlahová krytina (vinyl, keramická dlažba a taurus) fošnový strop se zavěšeným podhledem SDK deskou 12,5mm dřevený krov nehořlavá střešní krytina pálená betonová taška (střecha valbová - stanová se sklonem do 45 stupňů s valbami) Konstrukční systém objektu je z hlediska hodnocení druhů konstrukčních částí v souladu s ustanovením čl b ČSN smíšený. Řešení požární bezpečnosti je navrženo podle ČSN (nevýrobní objekty) a ČSN (objekty pro bydlení a ubytování) s uplatněním požadavků ČSN souvisejících. Objekt není shromažďovacím prostorem. Provoz lze ve vztahu k požárnímu zatížení definovat dle bodu 8.1. tab. A1 ČSN C. Rozdělení stavby do požárních úseků Objekt bude tvořit jeden PÚ (PÚ1). V souladu s čl. 3.9 ČSN může být v budově skupiny OB1 v rámci jednoho požárního úseku jednotlivá garáž pro nejvýše tři vozidla. D. Stanovení požárního rizika, popřípadě ekonomického rizika, stanovení stupně požární bezpečnosti a posouzení velikosti požárních úseků. POŽÁRNÍ ÚSEK...PÚ1 (objekt RD s garáží) SPB = I (čl a, ČSN ) pv = 40kg/m2 (pol. 10. tab B1 ČSN ) a = 1, MEZNÍ VELIKOST PÚ (a = 1) je 75*48vyhovuje 4

5 E. Zhodnocení navržených stavebních konstrukcí a požárních uzávěrů z hlediska jejich požární odolnosti. POŽÁRNÍ ÚSEK PÚ1 (objekt RD s garáží): ČSN , tab. 12, SPB = I. 1.Požární stěny a požární stropy požární stěny a požární stropy v posledním NP v NP : 15+ nejsou objekt tvoří 1 PÚ 2.Požární uzávěry otvorů v NP : 15DP3 nejsou 3.Obvodové stěny, zajišťující stabilitu objektu nebo jeho části v NP : 15+ doporuč. požární odolnost EI 120 DP1 : 15+ doporuč. tvárnice YTONG LAMBDA tl. 450 mm nezajišťující stabilitu objektu nebo jeho části nejsou 4.Nosné konstrukce střech, Nosné konstrukce střech Poslední NP bez požární odolnosti : 15 doporuč. 5.Nosné konstr. uvnitř PÚ, zajišť.stabilitu objektu, Nosné konstrukce v NP : 15 Nosné konstrukce v posledním NP : 15 (odst. 2, čl ČSN ) tvárnice YTONG tl. 300 mm požární odolnost EI 90 DP1 6.Nosné kon. vně obj.,zajišť. stab. obj. Nosné konstrukce : 15 doporuč. nejsou 7.Nosné konstrukce uvnitř PÚ, které nezajišť. stabilitu objektu, Nosné konstrukce (doporučená požární odolnost) : 15 nejsou : 0 8.Nenosné konstrukce uvnitř požárního úseku -- Požadavek : 0 9.Konstrukce schodišť uvnitř požárního úseku -- Požadavek : 0 10.Výtahové a instalační šachty -- Požadavek : 30DP2 nejsou 11.Střešní pláště -- Požadavek : 0 Normové požadavky jsou splněny. Stavební konstrukce PÚ vyhovují v rámci uplatnění ČSN a ČSN pro I.SPB z hlediska požární odolnosti, únosnosti a stability. 5

6 F. Zhodnocení navržených stavebních hmot (stupeň hořlavosti, odkapávání v podmínkách požáru, rychlost šíření plamene po povrchu, toxicita zplodin hoření apod.), V objektu nejsou použity hmoty, které při požáru odkapávají nebo jako hořící odpadávají Nášlapné vrstvy podlahy jsou tvořeny betonovou mazaninou, případně keramickou dlažbou, PVC nebo textilní povlakovou krytinou. Použité stavební hmoty navržených stavebních konstrukcí z hlediska stupně hořlavosti, míry odkapávání v podmínkách požáru, rychlosti šíření plamene po povrchu a toxicity zplodin hoření odpovídají požadavkům platných předpisů požární bezpečnosti staveb vztahujících se k realizaci stavby. Navržené stavební hmoty odpovídají v souladu s ustanovením 6 vyhl.č. 23/2008 Sb. normovým požadavkům. G. Zhodnocení možnosti provedení požárního zásahu, evakuace osob, zvířat a majetku a stanovení druhů a počtu únikových cest, jejich kapacity, provedení a vybavení. Příjezd požární techniky po zpevněné místní komunikaci obce je možný až k objektu. Objekt je pro požární techniku přístupný z jedné strany a svým provedením splňuje podmínky ustanovení přílohy č. 3 vyhl. č. 23/2008 Sb. Nástupní plochy ani vnitřní zásahové cesty není nutno zřizovat. Únik osob z posuzovaného požárního úseku je zajištěn nechráněnými únikovými cestami. Únikové cesty ČSN Skutečná šířka ÚC je 0,9m a šířky dveří 0,8m. Skutečná šířka únikových cest vyhovuje požadované. Parametry únikových cest vyhovují požadovaným. 6

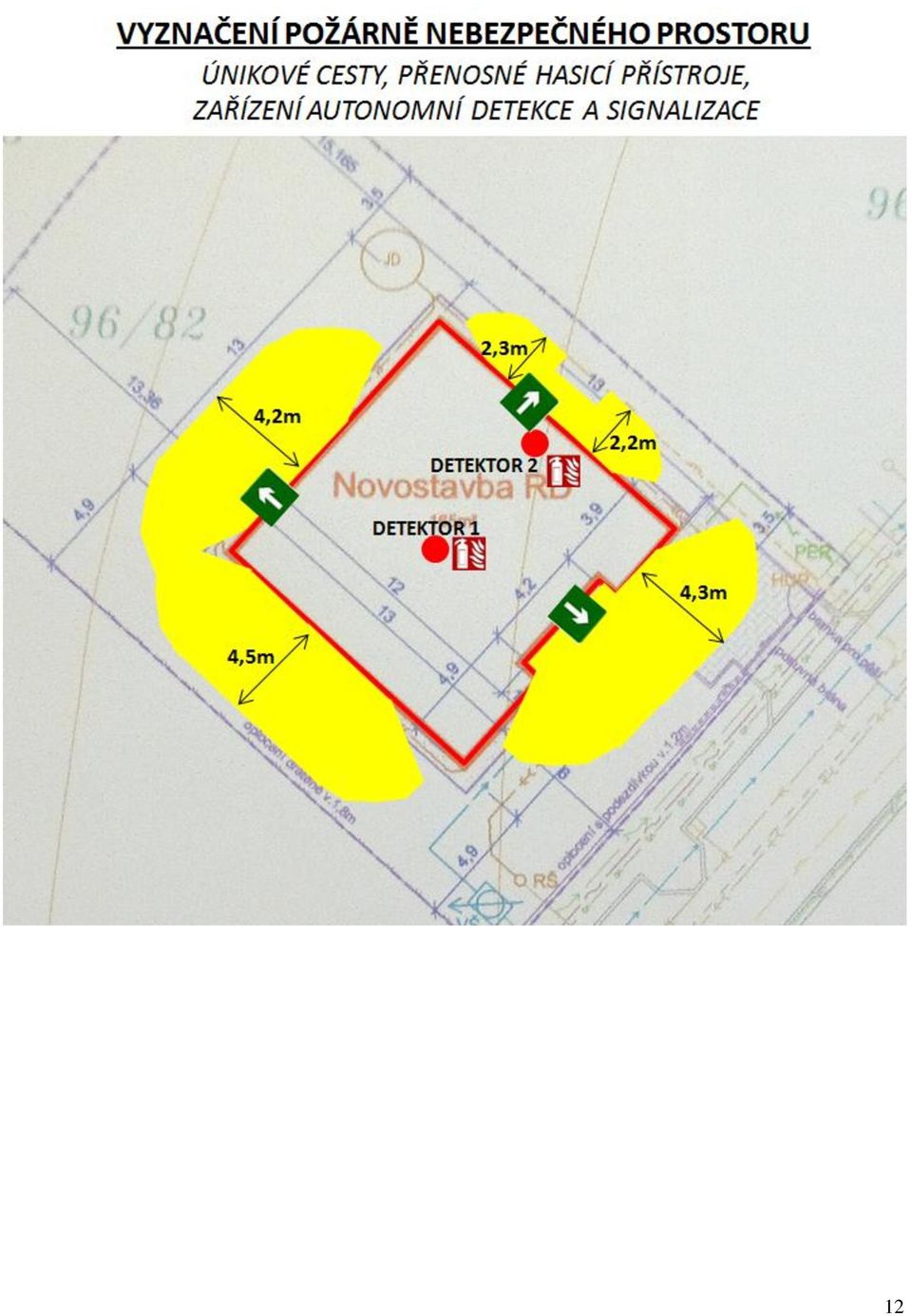

7 h. Stanovení odstupových, popřípadě bezpečnostních vzdáleností a vymezení požárně nebezpečného prostoru, zhodnocení odstup., popřípadě bezpečnostních vzdáleností ve vztahu k okolní zástavbě, sousedním pozemkům a volným skladům. Hodnoty odstupových vzdáleností od požárně otevřených ploch: Jihovýchod (od garáže 112, zádveří 101, koupelny 105, pokoj 106) k parc. 96/15 pv = 40kg/m2 Sp = 24,6m2 So = 13,4m2 po = 54,5% l = 12,1m hu = 2,6m d = 4,3m Severozápad (od obývacího pokoje 108) k parc. 96/82 pv = 40kg/m2 Sp = 12,65m2 So = 6,52m2 po = 51,5% l = 12,1m hu = 2,6m d = 4,2m Jihozápad (od pokoje 107, obýváku 108) k parc. 96/81 pv = 40kg/m2 Sp = 9,85m2 So = 5,76m2 po = 58,5% l = 12,1m hu = 2,6m d = 4,5m Severovýchod (od ložnice 109, garáže 112) k parc. 96/83 pv = 40kg/m2 Sp = 19,2m2 So = 6,7m2 po = 34,4% V případě požárně otevřených ploch severovýchodní strany, kde nejsou požárně otevřené prostory v rozsahu minimálně 40%, bude v souladu s ustanovením čl. čl a ČSN , stanovena hodnota odstupových vzdáleností dle hustoty tepelného toku (výpočet dle aplikace Pelc) Místnost Směr číslo/název So šířka (m) So výška (m) Odst. Vzdál. d (m) Hustota tepel toku kw/m2 Kritická hustota tepel. toku kw/m2 Předp. teplota požáru O C Procento sálání 109/ložnice Severovýchod 2,15 1,35 2, , % 1 112/garáž Severovýchod 0,9 2,35 2, , % 1 112/garáž Severovýchod 2,5 0,75 1, , % 1 Celko vá emisi vita Hodnoty odstupových vzdáleností od padajících částí hořlavých konstrukcí V souladu s ustanovením čl ČSN se neprovádí. Sklon střechy je do 45 o. Odstupové vzdálenosti od objektu uvedené v tabulkách výše nepřesahují hranice cizích pozemků. V uvedených všech odstupových vzdálenostech nejsou ohroženy cizí objekty. Současně nedochází k ohrožení ze strany cizích či sousedních objektů. Lze konstatovat, že odstupové vzdálenosti vlivem požárně nebezpečného prostoru objektu jsou vyhodnoceny v souladu s ustanovením 11 vyhl. č. 23/2008Sb. 7

8 i. Určení způsobu zabezpečení stavby požární vodou včetně rozmístění vnitřních a vnějších odběrních míst, popř. způsobu zabezpečení jiných hasebních prostředků u staveb, kde nelze použít vodu jako hasební látku, Voda pro hašení - vnější odběrní místa. V obci je zřízen požární vodovod - podzemní hydranty Pro objekt jsou zajištěna odběrná místa splňující požadavky ČSN tab. 1 (pol. 2) pro nevýrobní objekty o ploše do 1000 m: Pro hydranty je nutné vodovodní potrubí min. DN 100 mm, se zajištěným odběrem min. 12 l/sec. Skutečný stav: Požární hydrant je vzdálený od objektu max. 150m. Vzdálenost dalšího nejbližšího od objektu je 200m. Plnící místo 1500 m.vzdálenost mezi plnícími místy 1500m. Vodní nádrž je vzdálena 500m Voda pro hašení - vnitřní odběrní místa. Od instalace vnitřních odběrních míst v prostoru PÚ1 obytná část, lze dle čl odst b.5, ČSN upustit. Jedná se o objekt OB1 s maximální kapacitou do 20 osob. Lze konstatovat, že způsob zabezpečení objektu požární vodou odpovídá platným předpisům. 8

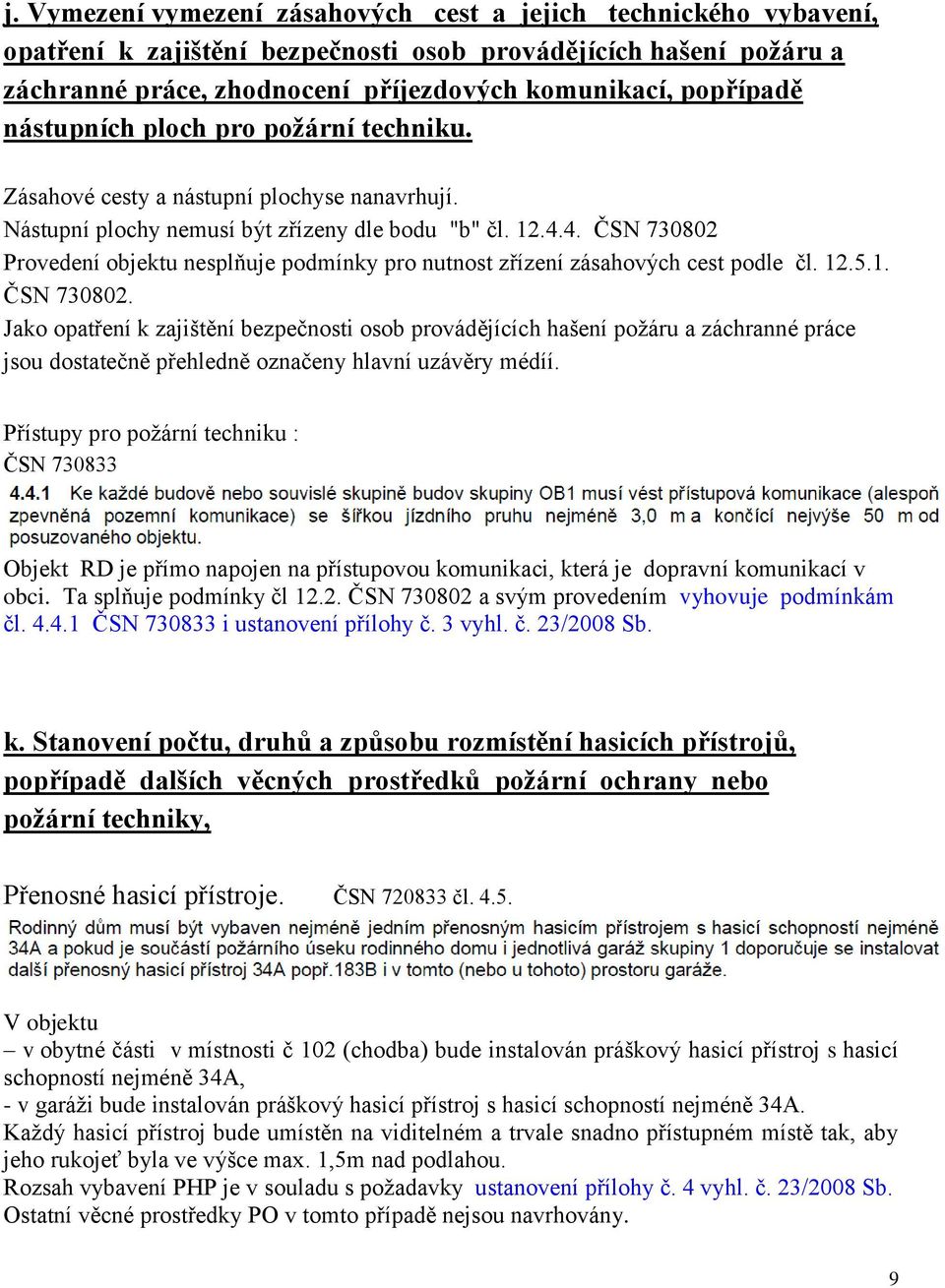

9 j. Vymezení vymezení zásahových cest a jejich technického vybavení, opatření k zajištění bezpečnosti osob provádějících hašení požáru a záchranné práce, zhodnocení příjezdových komunikací, popřípadě nástupních ploch pro požární techniku. Zásahové cesty a nástupní plochyse nanavrhují. Nástupní plochy nemusí být zřízeny dle bodu "b" čl ČSN Provedení objektu nesplňuje podmínky pro nutnost zřízení zásahových cest podle čl ČSN Jako opatření k zajištění bezpečnosti osob provádějících hašení požáru a záchranné práce jsou dostatečně přehledně označeny hlavní uzávěry médíí. Přístupy pro požární techniku : ČSN Objekt RD je přímo napojen na přístupovou komunikaci, která je dopravní komunikací v obci. Ta splňuje podmínky čl ČSN a svým provedením vyhovuje podmínkám čl ČSN i ustanovení přílohy č. 3 vyhl. č. 23/2008 Sb. k. Stanovení počtu, druhů a způsobu rozmístění hasicích přístrojů, popřípadě dalších věcných prostředků požární ochrany nebo požární techniky, Přenosné hasicí přístroje. ČSN čl V objektu v obytné části v místnosti č 102 (chodba) bude instalován práškový hasicí přístroj s hasicí schopností nejméně 34A, - v garáži bude instalován práškový hasicí přístroj s hasicí schopností nejméně 34A. Každý hasicí přístroj bude umístěn na viditelném a trvale snadno přístupném místě tak, aby jeho rukojeť byla ve výšce max. 1,5m nad podlahou. Rozsah vybavení PHP je v souladu s požadavky ustanovení přílohy č. 4 vyhl. č. 23/2008 Sb. Ostatní věcné prostředky PO v tomto případě nejsou navrhovány. 9

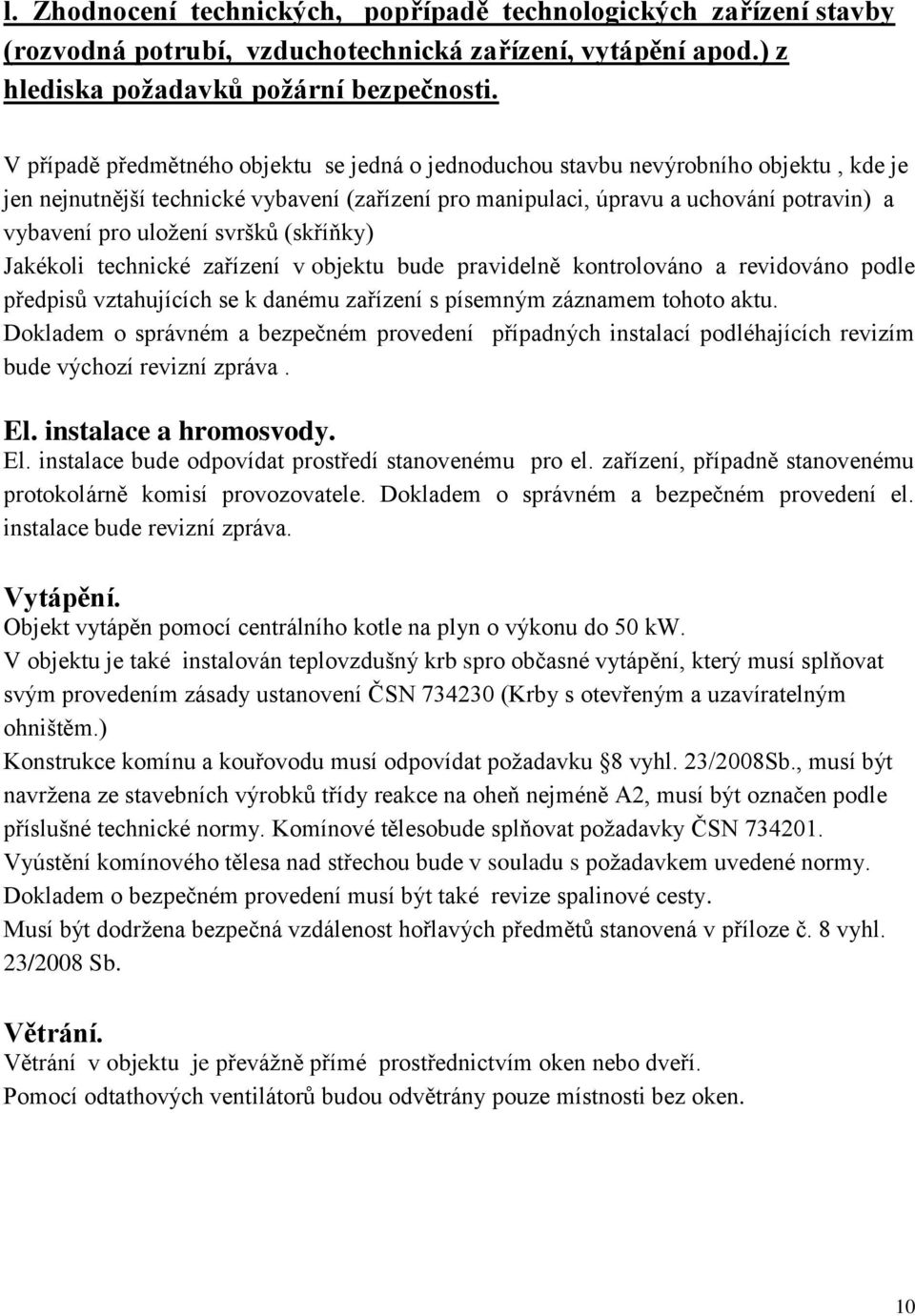

10 l. Zhodnocení technických, popřípadě technologických zařízení stavby (rozvodná potrubí, vzduchotechnická zařízení, vytápění apod.) z hlediska požadavků požární bezpečnosti. V případě předmětného objektu se jedná o jednoduchou stavbu nevýrobního objektu, kde je jen nejnutnější technické vybavení (zařízení pro manipulaci, úpravu a uchování potravin) a vybavení pro uložení svršků (skříňky) Jakékoli technické zařízení v objektu bude pravidelně kontrolováno a revidováno podle předpisů vztahujících se k danému zařízení s písemným záznamem tohoto aktu. Dokladem o správném a bezpečném provedení případných instalací podléhajících revizím bude výchozí revizní zpráva. El. instalace a hromosvody. El. instalace bude odpovídat prostředí stanovenému pro el. zařízení, případně stanovenému protokolárně komisí provozovatele. Dokladem o správném a bezpečném provedení el. instalace bude revizní zpráva. Vytápění. Objekt vytápěn pomocí centrálního kotle na plyn o výkonu do 50 kw. V objektu je také instalován teplovzdušný krb spro občasné vytápění, který musí splňovat svým provedením zásady ustanovení ČSN (Krby s otevřeným a uzavíratelným ohništěm.) Konstrukce komínu a kouřovodu musí odpovídat požadavku 8 vyhl. 23/2008Sb., musí být navržena ze stavebních výrobků třídy reakce na oheň nejméně A2, musí být označen podle příslušné technické normy. Komínové tělesobude splňovat požadavky ČSN Vyústění komínového tělesa nad střechou bude v souladu s požadavkem uvedené normy. Dokladem o bezpečném provedení musí být také revize spalinové cesty. Musí být dodržena bezpečná vzdálenost hořlavých předmětů stanovená v příloze č. 8 vyhl. 23/2008 Sb. Větrání. Větrání v objektu je převážně přímé prostřednictvím oken nebo dveří. Pomocí odtathových ventilátorů budou odvětrány pouze místnosti bez oken. 10

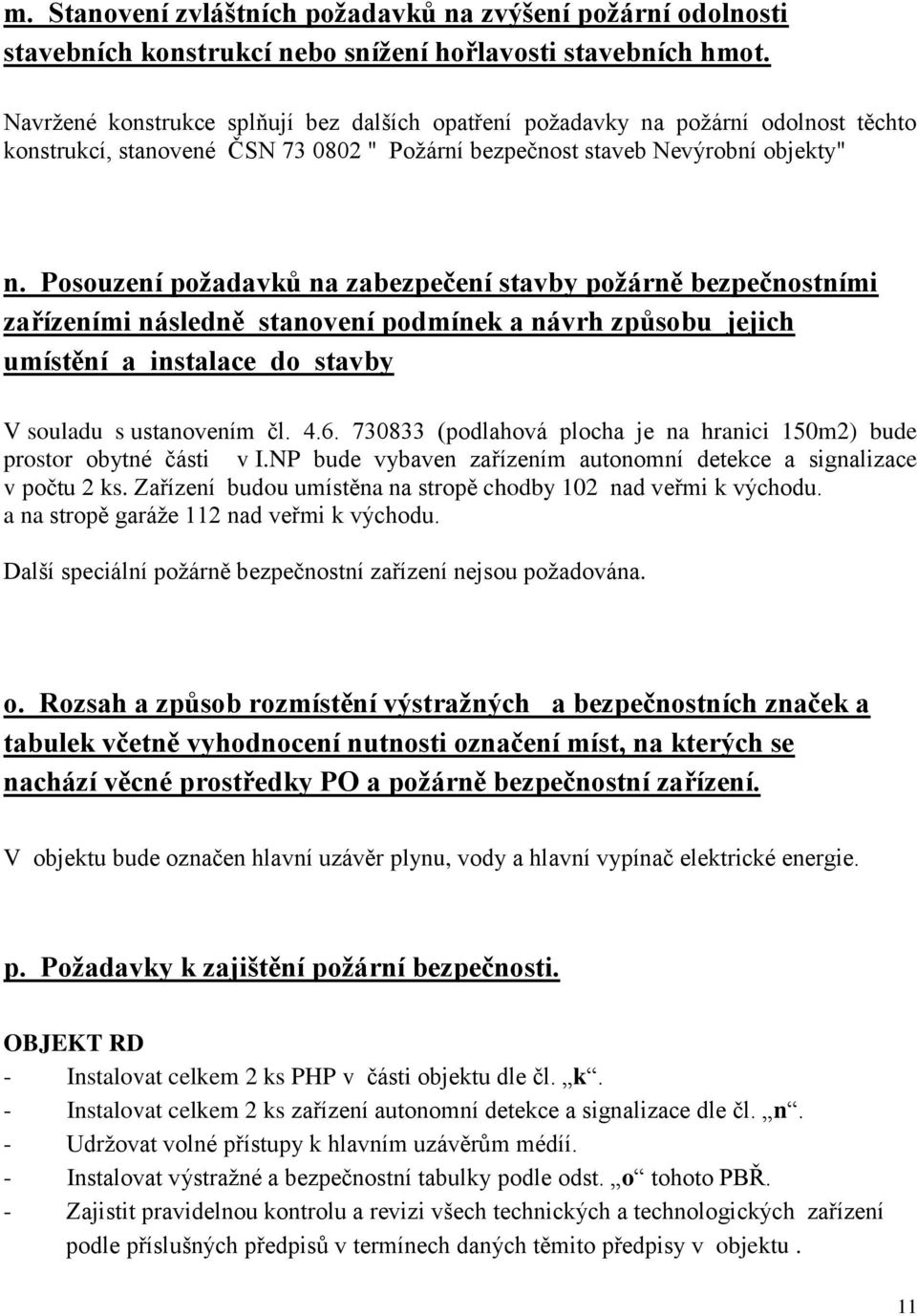

11 m. Stanovení zvláštních požadavků na zvýšení požární odolnosti stavebních konstrukcí nebo snížení hořlavosti stavebních hmot. Navržené konstrukce splňují bez dalších opatření požadavky na požární odolnost těchto konstrukcí, stanovené ČSN " Požární bezpečnost staveb Nevýrobní objekty" n. Posouzení požadavků na zabezpečení stavby požárně bezpečnostními zařízeními následně stanovení podmínek a návrh způsobu jejich umístění a instalace do stavby V souladu s ustanovením čl (podlahová plocha je na hranici 150m2) bude prostor obytné části v I.NP bude vybaven zařízením autonomní detekce a signalizace v počtu 2 ks. Zařízení budou umístěna na stropě chodby 102 nad veřmi k východu. a na stropě garáže 112 nad veřmi k východu. Další speciální požárně bezpečnostní zařízení nejsou požadována. o. Rozsah a způsob rozmístění výstražných a bezpečnostních značek a tabulek včetně vyhodnocení nutnosti označení míst, na kterých se nachází věcné prostředky PO a požárně bezpečnostní zařízení. V objektu bude označen hlavní uzávěr plynu, vody a hlavní vypínač elektrické energie. p. Požadavky k zajištění požární bezpečnosti. OBJEKT RD - Instalovat celkem 2 ks PHP v části objektu dle čl. k. - Instalovat celkem 2 ks zařízení autonomní detekce a signalizace dle čl. n. - Udržovat volné přístupy k hlavním uzávěrům médíí. - Instalovat výstražné a bezpečnostní tabulky podle odst. o tohoto PBŘ. - Zajistit pravidelnou kontrolu a revizi všech technických a technologických zařízení podle příslušných předpisů v termínech daných těmito předpisy v objektu. 11

12 12
