1 H POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ STAVBY Akce : Stavební úpravy č.p.1 budovy MěÚ v Dolním Bousově změna užívání před dokončením Místo : Dolní Bousov Projektant : Ing. Petr Šturma Datum : 10/2014 Ing. Petr Šturma autorizovaný inženýr ČKAIT požárně bezpečnostní řešení staveb projekty zdravotně technických instalací projekty tepelné techniky IČO Atelier KK Privat Staroměstské nám. 9 Táborská Mladá Boleslav , fax psturma volny.cz

2 Obsah : Přehled použitých podkladů a norem 1 Popis objektu 2 Rozdělení objektu na požární úseky 3 Požární riziko 4 Stavební konstrukce 5 Únikové cesty 6 Odstupy 7 Zařízení pro protipožární zásah 8 Větrání 9 Vytápění 10 Elektroinstalace 11 Spojovací prostředky 12 Závěr Přílohy : Výpočtová část celkem listů : 22 Toto požárně bezpečnostní řešení je zpracováno podle následujících norem a předpisů : ČSN PBS Nevýrobní objekty (vydání 05/ změna Z1-02/2013) ČSN PBS Výrobní objekty ČSN PBS Obsazení objektů osobami ČSN PBS Požární odolnost stavebních konstrukcí ČSN PBS Požadavky na požární odolnost stavebních konstrukcí (vydání 04/ změna Z1-3) ČSN PBS Změny staveb (vydání 03/ změna Z1 07/2011 ) ČSN PBS Zásobování požární vodou (vydání 06/2003) ČSN PBS Kabelové rozvody (včetně změny Z1 02/2013) ČSN PBS Stanovení podmínek pro navrhování elektrické požární signalizace v rámci požárně bezpečnostního řešení (vydání 04/2011) ČSN Požární bezpečnost tepelných zařízení ČSN Komíny a kouřovody ČSN Elektrotechnické předpisy, Elektrická zařízení 3 Vyhláška č.268/2009 Vyhláška o technických požadavcích na Sb. Vyhláška č.246/2001 Vyhláška o požární prevenci Sb. Vyhláška č.23/2008 Vyhláška o technických podmínkách požární ochrany staveb Sb. - změna 268/2011 Hodnoty požární odolnosti stavebních konstrukcí podle Eurokódů R.Zoufal a kolektiv Požárně bezpečnostní řešení Strana 2

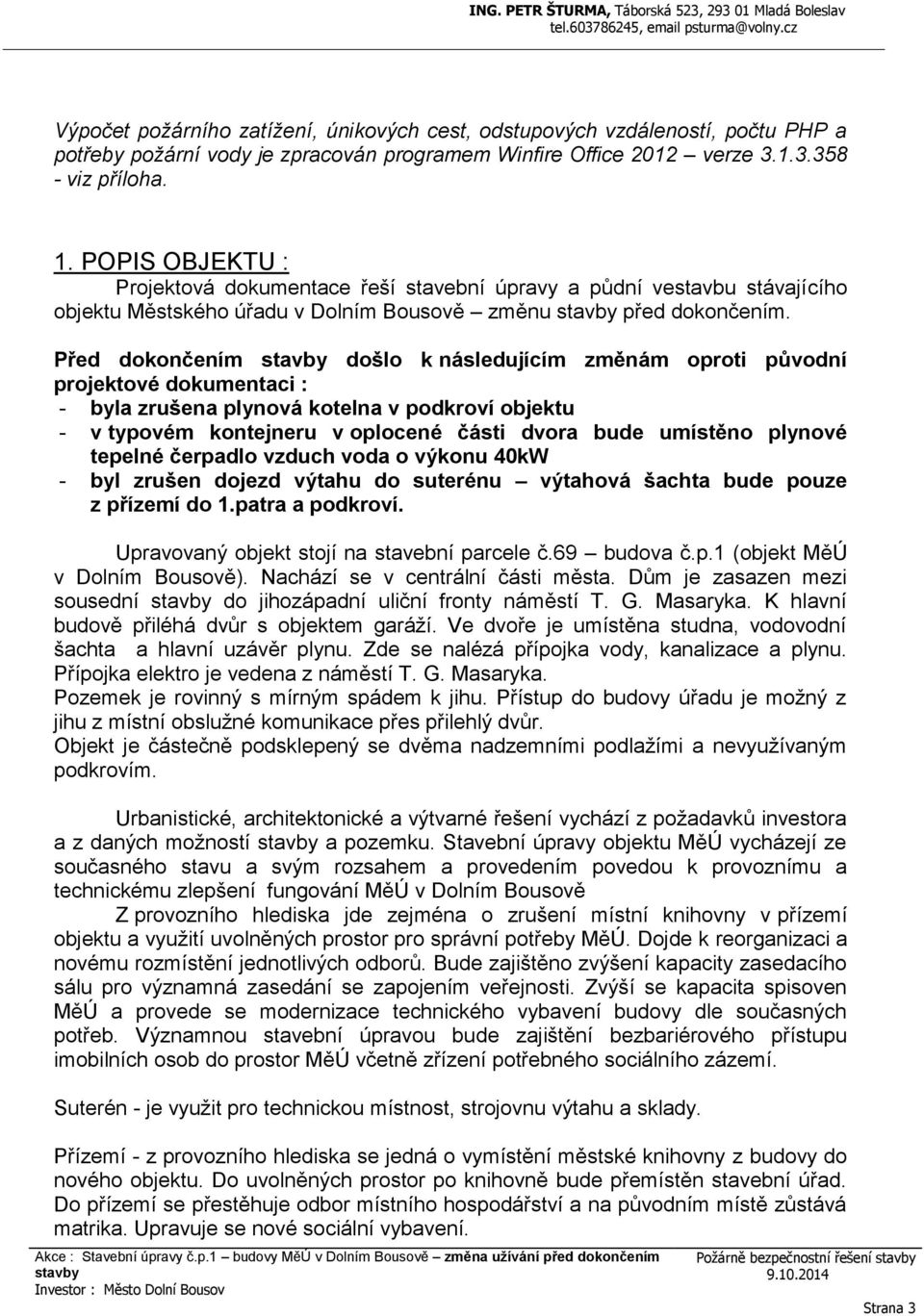

3 Výpočet požárního zatížení, únikových cest, odstupových vzdáleností, počtu PHP a potřeby požární vody je zpracován programem Winfire Office 2012 verze viz příloha. 1. POPIS OBJEKTU : Projektová dokumentace řeší stavební úpravy a půdní vestavbu stávajícího objektu Městského úřadu v Dolním Bousově změnu před dokončením. Před dokončením došlo k následujícím změnám oproti původní projektové dokumentaci : - byla zrušena plynová kotelna v podkroví objektu - v typovém kontejneru v oplocené části dvora bude umístěno plynové tepelné čerpadlo vzduch voda o výkonu 40kW - byl zrušen dojezd výtahu do suterénu výtahová šachta bude pouze z přízemí do 1.patra a podkroví. Upravovaný objekt stojí na stavební parcele č.69 budova č.p.1 (objekt MěÚ v Dolním Bousově). Nachází se v centrální části města. Dům je zasazen mezi sousední do jihozápadní uliční fronty náměstí T. G. Masaryka. K hlavní budově přiléhá dvůr s objektem garáží. Ve dvoře je umístěna studna, vodovodní šachta a hlavní uzávěr plynu. Zde se nalézá přípojka vody, kanalizace a plynu. Přípojka elektro je vedena z náměstí T. G. Masaryka. Pozemek je rovinný s mírným spádem k jihu. Přístup do budovy úřadu je možný z jihu z místní obslužné komunikace přes přilehlý dvůr. Objekt je částečně podsklepený se dvěma nadzemními podlažími a nevyužívaným podkrovím. Urbanistické, architektonické a výtvarné řešení vychází z požadavků investora a z daných možností a pozemku. Stavební úpravy objektu MěÚ vycházejí ze současného stavu a svým rozsahem a provedením povedou k provoznímu a technickému zlepšení fungování MěÚ v Dolním Bousově Z provozního hlediska jde zejména o zrušení místní knihovny v přízemí objektu a využití uvolněných prostor pro správní potřeby MěÚ. Dojde k reorganizaci a novému rozmístění jednotlivých odborů. Bude zajištěno zvýšení kapacity zasedacího sálu pro významná zasedání se zapojením veřejnosti. Zvýší se kapacita spisoven MěÚ a provede se modernizace technického vybavení budovy dle současných potřeb. Významnou stavební úpravou bude zajištění bezbariérového přístupu imobilních osob do prostor MěÚ včetně zřízení potřebného sociálního zázemí. Suterén - je využit pro technickou místnost, strojovnu výtahu a sklady. Přízemí - z provozního hlediska se jedná o vymístění městské knihovny z budovy do nového objektu. Do uvolněných prostor po knihovně bude přemístěn stavební úřad. Do přízemí se přestěhuje odbor místního hospodářství a na původním místě zůstává matrika. Upravuje se nové sociální vybavení. Požárně bezpečnostní řešení Strana 3

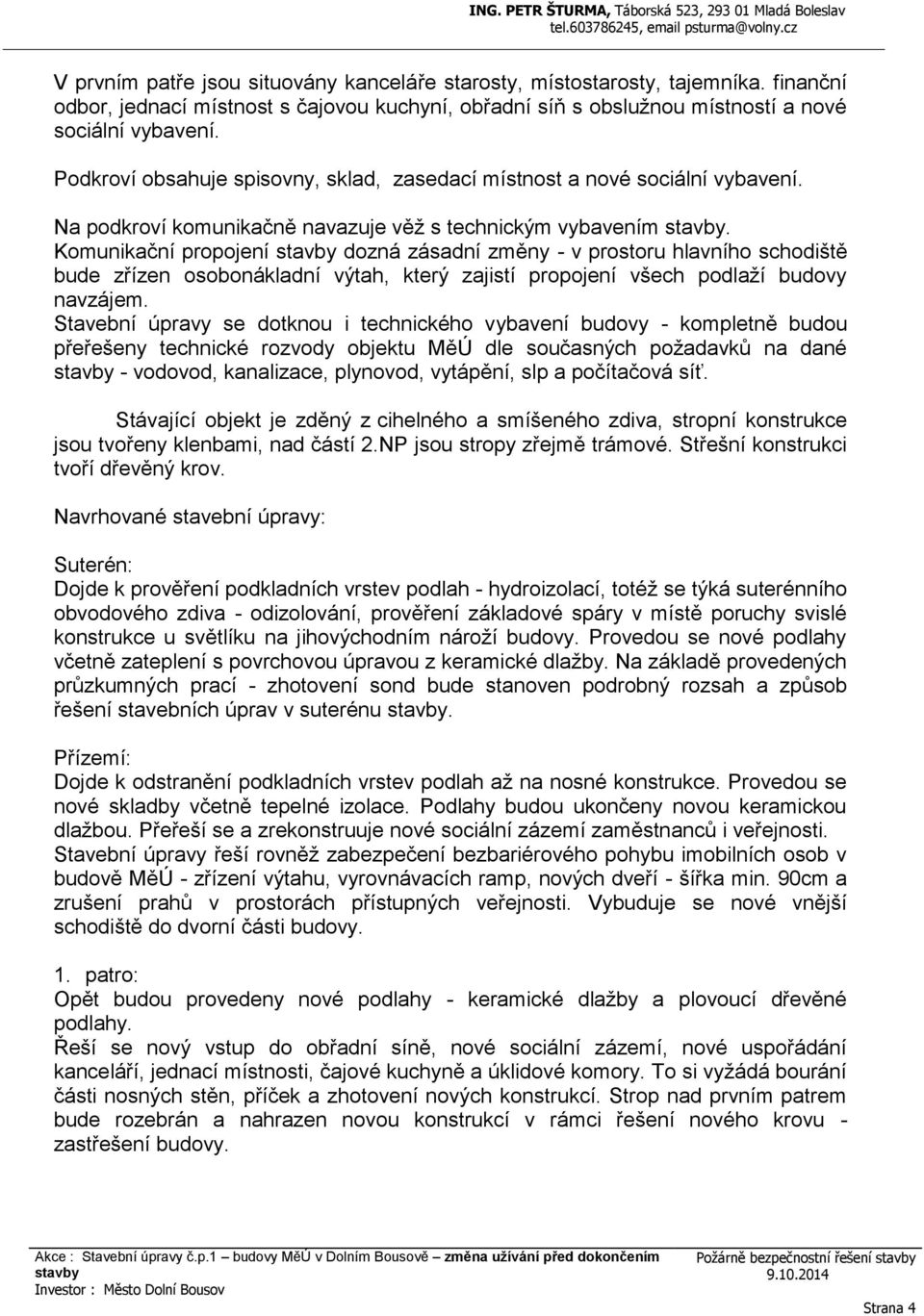

4 V prvním patře jsou situovány kanceláře starosty, místostarosty, tajemníka. finanční odbor, jednací místnost s čajovou kuchyní, obřadní síň s obslužnou místností a nové sociální vybavení. Podkroví obsahuje spisovny, sklad, zasedací místnost a nové sociální vybavení. Na podkroví komunikačně navazuje věž s technickým vybavením. Komunikační propojení dozná zásadní změny - v prostoru hlavního schodiště bude zřízen osobonákladní výtah, který zajistí propojení všech podlaží budovy navzájem. Stavební úpravy se dotknou i technického vybavení budovy - kompletně budou přeřešeny technické rozvody objektu MěÚ dle současných požadavků na dané - vodovod, kanalizace, plynovod, vytápění, slp a počítačová síť. Stávající objekt je zděný z cihelného a smíšeného zdiva, stropní konstrukce jsou tvořeny klenbami, nad částí 2.NP jsou stropy zřejmě trámové. Střešní konstrukci tvoří dřevěný krov. Navrhované stavební úpravy: Suterén: Dojde k prověření podkladních vrstev podlah - hydroizolací, totéž se týká suterénního obvodového zdiva - odizolování, prověření základové spáry v místě poruchy svislé konstrukce u světlíku na jihovýchodním nároží budovy. Provedou se nové podlahy včetně zateplení s povrchovou úpravou z keramické dlažby. Na základě provedených průzkumných prací - zhotovení sond bude stanoven podrobný rozsah a způsob řešení stavebních úprav v suterénu. Přízemí: Dojde k odstranění podkladních vrstev podlah až na nosné konstrukce. Provedou se nové skladby včetně tepelné izolace. Podlahy budou ukončeny novou keramickou dlažbou. Přeřeší se a zrekonstruuje nové sociální zázemí zaměstnanců i veřejnosti. Stavební úpravy řeší rovněž zabezpečení bezbariérového pohybu imobilních osob v budově MěÚ - zřízení výtahu, vyrovnávacích ramp, nových dveří - šířka min. 90cm a zrušení prahů v prostorách přístupných veřejnosti. Vybuduje se nové vnější schodiště do dvorní části budovy. 1. patro: Opět budou provedeny nové podlahy - keramické dlažby a plovoucí dřevěné podlahy. Řeší se nový vstup do obřadní síně, nové sociální zázemí, nové uspořádání kanceláří, jednací místnosti, čajové kuchyně a úklidové komory. To si vyžádá bourání části nosných stěn, příček a zhotovení nových konstrukcí. Strop nad prvním patrem bude rozebrán a nahrazen novou konstrukcí v rámci řešení nového krovu - zastřešení budovy. Požárně bezpečnostní řešení Strana 4

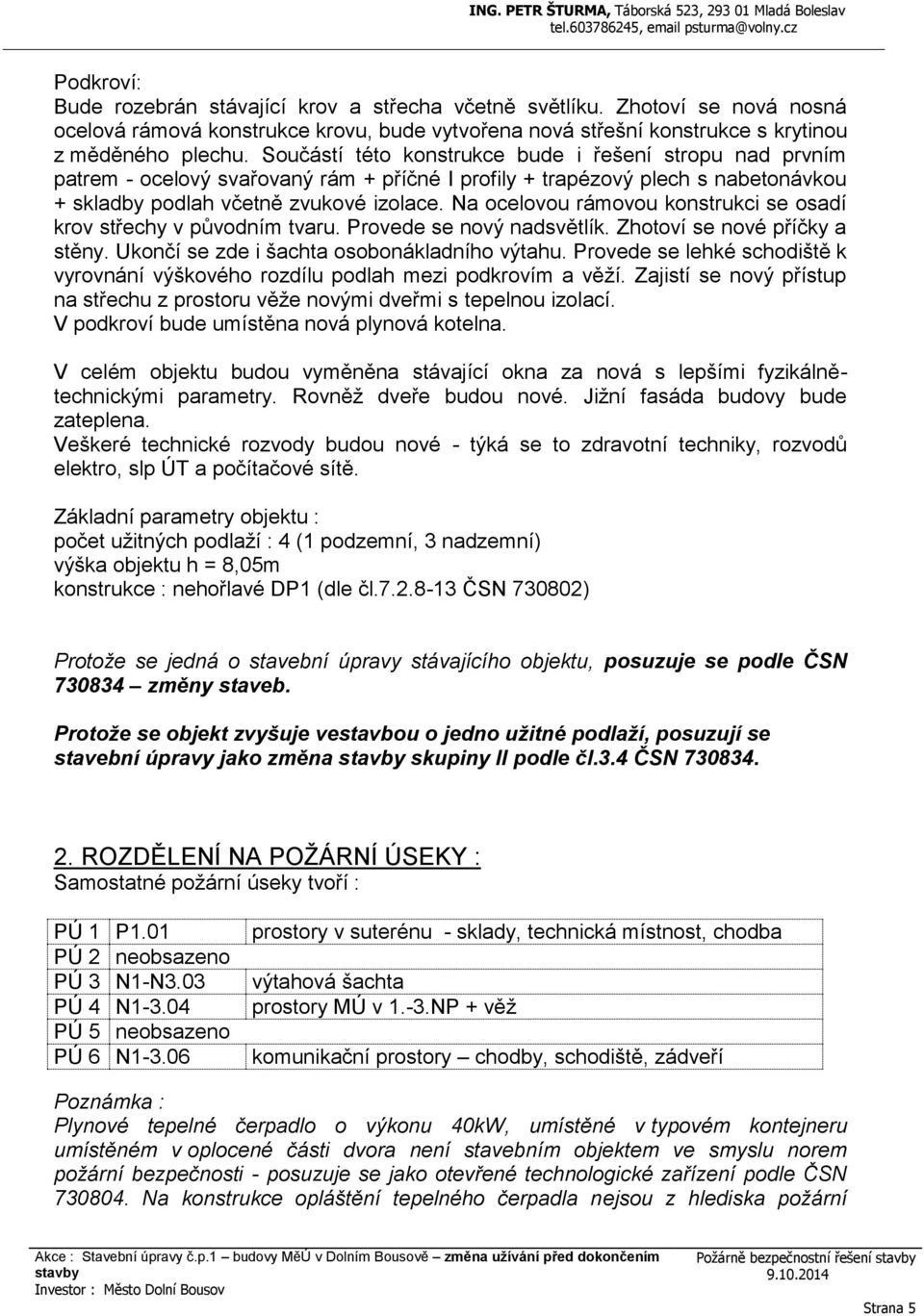

5 Podkroví: Bude rozebrán stávající krov a střecha včetně světlíku. Zhotoví se nová nosná ocelová rámová konstrukce krovu, bude vytvořena nová střešní konstrukce s krytinou z měděného plechu. Součástí této konstrukce bude i řešení stropu nad prvním patrem - ocelový svařovaný rám + příčné I profily + trapézový plech s nabetonávkou + skladby podlah včetně zvukové izolace. Na ocelovou rámovou konstrukci se osadí krov střechy v původním tvaru. Provede se nový nadsvětlík. Zhotoví se nové příčky a stěny. Ukončí se zde i šachta osobonákladního výtahu. Provede se lehké schodiště k vyrovnání výškového rozdílu podlah mezi podkrovím a věží. Zajistí se nový přístup na střechu z prostoru věže novými dveřmi s tepelnou izolací. V podkroví bude umístěna nová plynová kotelna. V celém objektu budou vyměněna stávající okna za nová s lepšími fyzikálnětechnickými parametry. Rovněž dveře budou nové. Jižní fasáda budovy bude zateplena. Veškeré technické rozvody budou nové - týká se to zdravotní techniky, rozvodů elektro, slp ÚT a počítačové sítě. Základní parametry objektu : počet užitných podlaží : 4 (1 podzemní, 3 nadzemní) výška objektu h = 8,05m konstrukce : nehořlavé DP1 (dle čl ČSN ) Protože se jedná o stavební úpravy stávajícího objektu, posuzuje se podle ČSN změny staveb. Protože se objekt zvyšuje vestavbou o jedno užitné podlaží, posuzují se stavební úpravy jako změna skupiny II podle čl.3.4 ČSN ROZDĚLENÍ NA POŽÁRNÍ ÚSEKY : Samostatné požární úseky tvoří : PÚ 1 P1.01 PÚ 2 neobsazeno PÚ 3 N1-N3.03 PÚ 4 N PÚ 5 neobsazeno PÚ 6 N prostory v suterénu - sklady, technická místnost, chodba výtahová šachta prostory MÚ v 1.-3.NP + věž komunikační prostory chodby, schodiště, zádveří Poznámka : Plynové tepelné čerpadlo o výkonu 40kW, umístěné v typovém kontejneru umístěném v oplocené části dvora není stavebním objektem ve smyslu norem požární bezpečnosti - posuzuje se jako otevřené technologické zařízení podle ČSN Na konstrukce opláštění tepelného čerpadla nejsou z hlediska požární Požárně bezpečnostní řešení Strana 5

6 odolnosti kladeny žádné požadavky. Únikové cesty se neposuzují. Posoudí se požárně nebezpečný prostor od kontejneru s TČ viz čl.6 tohoto PBŘ. 3. POŽÁRNÍ RIZIKO : 3.1. PÚ 1 prostory v suterénu, sklady, technická místnost, chodba : pv = 80,24 kg/m2 a = 0,99 Stupeň požární bezpečnosti PÚ 1 je IV, v souladu s čl.5.3.1a ČSN lze snížit na III. Mezní rozměry PÚ 63,13x40,34m nejsou překročeny PÚ 3 výtahová šachta : Stupeň požární bezpečnosti PÚ 3 je II PÚ 4 prostory MÚ v 1.-3.NP + věž : pv = 31,43 kg/m2 a = 0,96 Stupeň požární bezpečnosti PÚ 4 je III. Mezní rozměry PÚ 65,34x41,51m ani max.dovolený počet podlaží v PÚ (5,71) nejsou překročeny PÚ 6 komunikační prostory : PÚ bez požárního rizika, stupeň požární bezpečnosti PÚ 6 je II. 4. STAVEBNÍ KONSTRUKCE : a/ PÚ 1 - SPB III, podzemní podlaží : typ konstrukce ČSN ČSN požadavek skutečnost popis (číslo) konstrukce požární stěny (v objektu) REI 60 DP1 90 DP1 180 DP1 1 2 požární stěny (mezi objekty) nevyskytují se požární stropy REI 60 DP1 90 DP1 3 požární uzávěry otvorů nevyskytují se nosné konstrukce uvnitř PÚ zajišťující stabilitu objektu R 60 DP1 180 DP1 2 obvodové stěny zajišťující stabilitu objektu REW 60 DP1 180 DP1 2 Požárně bezpečnostní řešení Strana 6

7 b/ PÚ 4 - SPB III, nadzemní podlaží : typ konstrukce ČSN ČSN požadavek skutečnost popis (číslo) konstrukce požární stěny (v objektu) REI DP1 180 DP1 7 2 požární stěny (mezi objekty) nevyskytují se požární stropy REI DP1 3 8 požární uzávěry otvorů EI 30 DP3 EI30 DP3-c EI30DP1 nosné konstrukce uvnitř PÚ zajišťující stabilitu objektu R DP1 2 obvodové stěny zajišťující stabilitu objektu REW DP1 2 obvodové stěny nezajišťující stabilitu objektu nosná konstrukce střechy střešní plášť EW R d/ PÚ 4 - SPB III, poslední nadzemní podlaží : 9 10 typ konstrukce ČSN ČSN požadavek skutečnost popis (číslo) konstrukce požární stěny (v objektu) REI DP1 1 požární stěny (mezi objekty) nevyskytují se požární stropy REI DP1 11 požární uzávěry otvorů EI 15 DP3 EI15 DP3-c EI15DP nosné konstrukce uvnitř PÚ zajišťující stabilitu objektu R DP1 2 obvodové stěny zajišťující stabilitu objektu REW DP1 2 nosná konstrukce střechy R DP1 14 střešní plášť bez požadavků Poznámka : Nosná konstrukce střechy nad podhledem a střešní plášť jsou bez požadavků na požární odolnost konstrukce jsou od vnitřních prostor objektu odděleny požárním stropem, střešní prostor je bez požárního rizika. R únosnost a stabilita E celistvost I teploty na neohřívané straně Požárně bezpečnostní řešení Strana 7

8 W hustota tepelného toku Popis konstrukcí : 1 Příčky zděné z porobetonových tvárnic tl.100mm. 2 Stávající stěny zděné z cihelného a smíšeného zdiva tl mm. 3 Stávající klenbové stropy s tl.klenáků min.150mm. 4 neobsazeno 5 Požární dveře typu EI 30 DP3-c se samozavíračem dveře na schodiště do suterénu. 6 neobsazeno 7 Stávající příčky zděné z cihel tl.100 a 150mm. 8 Nová stropní konstrukce ocelobetonová (trapézový plech spřažený s železobetonovou deskou) na stávajícmi klenbovými a trámovými stropy ve 2.NP. 9 Požární dveře typu EI 30 DP3-c se samozavíračem všechny dveře z prostor MÚ, ústící do chodeb a schodiště. 10 Požární dveře typu EI 30 DP1 výtahové dveře v 1. a 2.NP. 11 Podhled z protipožárního sádrokartonu Knauf GKF tl.2x12,5mm požární odolnost bude doložena atestem na celou konstrukci podhledu. Poznámka : Pokud budou v podhledu zapuštěna svítidla, je nutno nad svítidly vytvořit kapsy s požární odolností stejnou, jaká je požadována pro podhled. 12 Požární dveře typu EI 15 DP3-c se samozavíračem dveře oddělující prostor schodiště v podkroví. 13 Požární dveře typu EI 15 DP1 výtahové dveře v podkroví. 14 Nosné ocelové sloupky krovu. Od požárních pásů v obvodových stěnách lze upustit v souladu s čl c ČSN jedná se o objekt s výškou h < 12m. Stavební konstrukce splňují požadavky požární ochrany. Zateplení obvodového pláště objektu : Zateplení obvodového pláště objektu kontaktním fasádním systémem s tepelnou izolací z pěnového polystyrenu je v souladu s čl ČSN : 2009 a čl ČSN : 2009 jsou splněny tyto požadavky : - požární výška objektu h<12,0m - tepelná izolace tvoří ucelný výrobek (povrchová vrstva, tepelná izolace, nosné rošty, upevňovací prvky) třídy reakce na oheň B, pěnový polystyren je třídy reakce na oheň E a bude kontaktně spojen se zateplovanou stěnou - povrchová vrstva zateplovacího systému bude vykazovat index šíření plamene is = 0 mm/min. Požárně bezpečnostní řešení Strana 8

9 Prostupy technických zařízení požárně dělícími stavebními konstrukcemi : Prostupy kanalizačních potrubí : Kanalizační potrubí třídy reakce na oheň B až F, světlého průřezu přes 8000mm2, jde li o vertikální polohu potrubí, nebo přes 12500mm2, jde li o horizontální polohu potrubí s odchylkou do 15 mohou prostupovat požárně dělícími konstrukcemi bez dalších požadavků. Rozvody větších průřezů budou při průchodu požárně dělícími konstrukcemi utěsněny ucpávkami s požární odolností EI minut (dle požárně dělící konstrukce). Prostupy vodovodních potrubí : Potrubí s trvalou náplní vody nebo jiné nehořlavé kapaliny třídy reakce na oheň B až F světlého průřezu do 15000mm2 mohou prostupovat požárně dělícími konstrukcemi bez dalších požadavků. Rozvody větších průřezů budou při průchodu požárně dělícími konstrukcemi utěsněny ucpávkami s požární odolností EI minut (dle požárně dělící konstrukce). Prostupy potrubí sloužících k rozvodu stlačeného či nestlačeného vzduchu : Potrubí sloužící k rozvodu stlačeného či nestlačeného vzduchu či jiných nehořlavých plynů včetně vzduchotechnických rozvodů, třídy reakce na oheň B až F světlého průřezu do 12000mm2 mohou prostupovat požárně dělícími konstrukcemi bez dalších požadavků. Rozvody větších průřezů budou při průchodu požárně dělícími konstrukcemi utěsněny ucpávkami s požární odolností EI minut (dle požárně dělící konstrukce), na VZT potrubí budou osazeny požární klapky. Prostupy kabelových rozvodů : Svazky kabelových a jiných elektrických rozvodů, tvořených svazkem vodičů, pokud tyto rozvody prostupují jedním otvorem, mají izolace (povrchové úpravy) šířící požár a jejich celková hmotnost je vyšší než 1,0kg/m mohou prostupovat požárně dělícími konstrukcemi bez dalších požadavků. Rozvody větší hmotnosti svazků vodičů budou při průchodu požárně dělícími konstrukcemi utěsněny ucpávkami s požární odolností EI minut (dle požárně dělící konstrukce), stupeň hořlavosti ucpávek C1. Pokud požárně dělící konstrukcí prostupuje vedle sebe více potrubí a jsou většího světlého průřezu než 2000mm2, přičemž jejich vzájemná osová vzdálenost je menší než 300mm, musí být všechna tato potrubí utěsněna manžetami podle ČSN EN :2008. Všechny prostupy vedoucí do prostoru částečně chráněné únikové cesty musí být utěsněny manžetami (bez ohledu na průřezové plochy potrubí). Všechny ucpávky a manžety budou dodávkou odborné firmy s označením místa prostupu a vyznačením požární odolnosti ucpávky. Požárně bezpečnostní řešení Strana 9

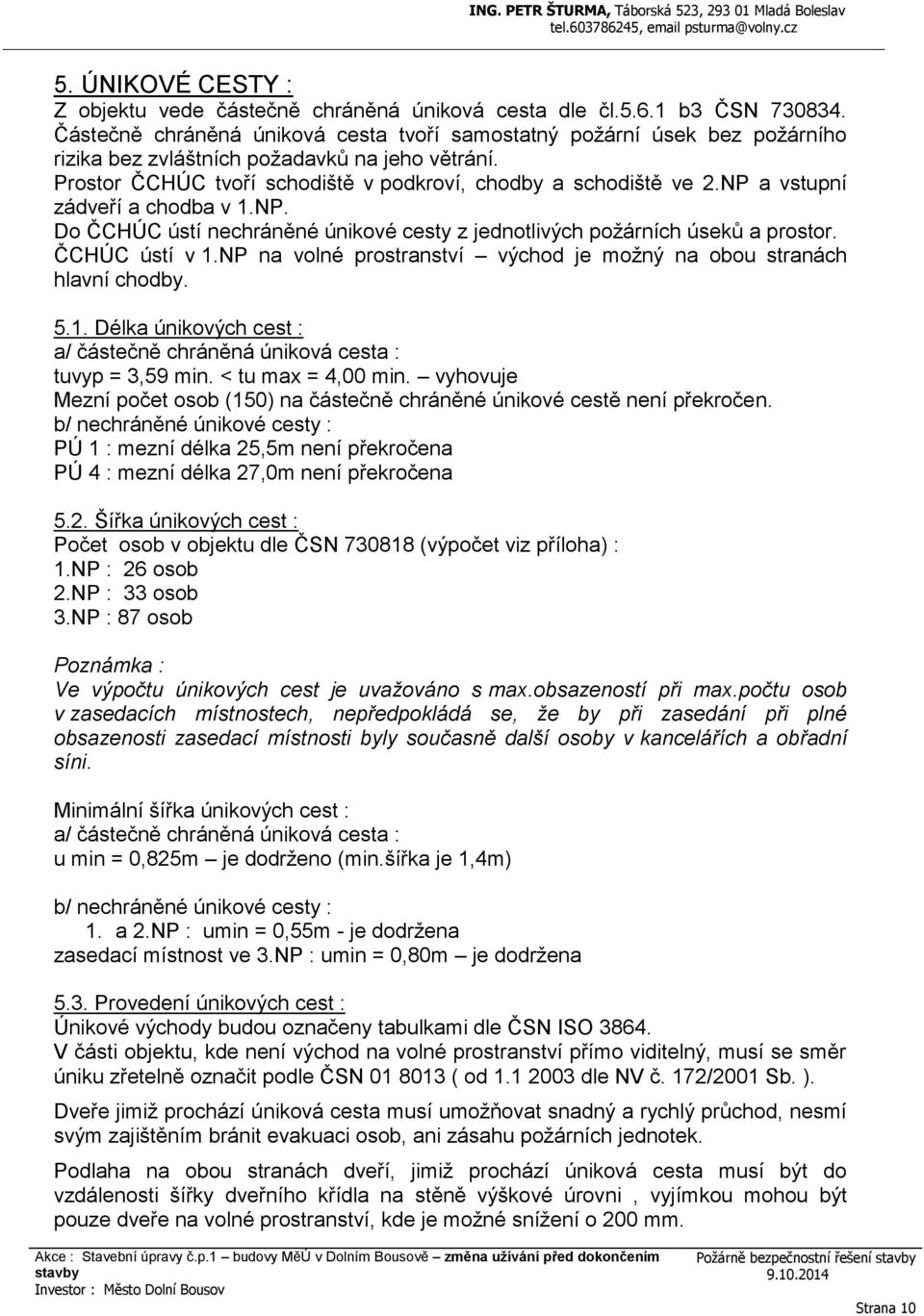

10 5. ÚNIKOVÉ CESTY : Z objektu vede částečně chráněná úniková cesta dle čl b3 ČSN Částečně chráněná úniková cesta tvoří samostatný požární úsek bez požárního rizika bez zvláštních požadavků na jeho větrání. Prostor ČCHÚC tvoří schodiště v podkroví, chodby a schodiště ve 2.NP a vstupní zádveří a chodba v 1.NP. Do ČCHÚC ústí nechráněné únikové cesty z jednotlivých požárních úseků a prostor. ČCHÚC ústí v 1.NP na volné prostranství východ je možný na obou stranách hlavní chodby Délka únikových cest : a/ částečně chráněná úniková cesta : tuvyp = 3,59 min. tu max = 4,00 min. vyhovuje Mezní počet osob (150) na částečně chráněné únikové cestě není překročen. b/ nechráněné únikové cesty : PÚ 1 : mezní délka 25,5m není překročena PÚ 4 : mezní délka 27,0m není překročena 5.2. Šířka únikových cest : Počet osob v objektu dle ČSN (výpočet viz příloha) : 1.NP : 26 osob 2.NP : 33 osob 3.NP : 87 osob Poznámka : Ve výpočtu únikových cest je uvažováno s max.obsazeností při max.počtu osob v zasedacích místnostech, nepředpokládá se, že by při zasedání při plné obsazenosti zasedací místnosti byly současně další osoby v kancelářích a obřadní síni. Minimální šířka únikových cest : a/ částečně chráněná úniková cesta : u min = 0,825m je dodrženo (min.šířka je 1,4m) b/ nechráněné únikové cesty : 1. a 2.NP : umin = 0,55m - je dodržena zasedací místnost ve 3.NP : umin = 0,80m je dodržena 5.3. Provedení únikových cest : Únikové východy budou označeny tabulkami dle ČSN ISO V části objektu, kde není východ na volné prostranství přímo viditelný, musí se směr úniku zřetelně označit podle ČSN ( od dle NV č. 172/2001 Sb. ). Dveře jimiž prochází úniková cesta musí umožňovat snadný a rychlý průchod, nesmí svým zajištěním bránit evakuaci osob, ani zásahu požárních jednotek. Podlaha na obou stranách dveří, jimiž prochází úniková cesta musí být do vzdálenosti šířky dveřního křídla na stěně výškové úrovni, vyjímkou mohou být pouze dveře na volné prostranství, kde je možné snížení o 200 mm. Požárně bezpečnostní řešení Strana 10

11 Dveře jimiž prochází úniková cesta, nesmí mít prahy, s vyjímkou dveří z místností nebo funkčně ucelené skupiny místností, u kterých úniková cesta začíná. Trvale udržovat volné únikové a zásahové cesty pro možnost bezpečné evakuace a možnost provedení bezvadného požárního zásahu, viz. zákon o požární ochraně č. 133/85 Sb. ve znění pozdějších předpisů 6 a) písm.b. Prostor schodiště, tvořící částečně chráněnou únikovou cestu musí být vybaven nouzovým osvětlením, funkčním nejméně po dobu 15 minut. Nouzové osvětlení musí být navrženo podle ČSN EN Nouzové osvětlení bude mít zajištěnu dodávku el.energie ze dvou na sobě nezávislých napájecích zdrojů, z nichž každý musí mít takový výkon, aby při přerušení dodávky z jednoho zdroje byly dodávky plně zajištěny po dobu 15 minut ze zdroje druhého. Přepnutí na druhý napájecí zdroj je samočinné. Bude zajištěno svítidly s vestavěnými akumulátory. 6. ODSTUPY : Je nutno posoudit odstupové vzdálenosti od požárně otevřených ploch v obvodových stěnách ve v podkroví. Odstupové vzdálenosti od požárně otevřených ploch v 1. a 2.NP není nutno posuzovat, protože se : a/ nezvětšuje obestavěný prostor objektu b/ nezvětšují oproti původnímu stavu výšky a šířky požárně otevřených ploch o více než 10% c/ nezvyšuje součin (p.c) o více než 30kg/m2 odstupové vzdálenosti se v souladu s čl.5.9 ČSN neposuzují. Poznámka : Protože podíl požárně otevřených ploch u obvodových stěn objektu je menší než 40%, jsou odstupové vzdálenosti souladu s čl.11.2 vyhl.23/2008sb stanoveny od jednotlivých požárně otevřených ploch. Odstupové vzdálenosti od jednotlivých požárně otevřených ploch : PÚ 4 : okno 980/1700mm : o = 1,39m je dodrženo Tepelné čerpadlo : pn = 15 kg/m2 rozměry kontejneru 1500/1200/1200mm - strana délky 1500mm : o = 1,25m je dodrženo - strana délky 1200mm : o = 1,00m je dodrženo Požárně nebezpečný prostor od požárně otevřené plochy střešního pláště nevzniká střešní plášť je od prostor objektu s požárním zatížením oddělen požárně dělící konstrukcí požárním stropem. Požárně bezpečnostní řešení Strana 11

12 Požárně nebezpečný prostor od padající hořlavé střešní konstrukce nevzniká střešní konstrukce je nehořlavá. Požárně nebezpečný prostor posuzovaného objektu neohrožuje jiné objekty ani nezasahuje za hranice pozemku, objekt se nenachází v požárně nebezpečném prostoru jiného objektu. 7. ZAŘÍZENÍ PRO PROTIPOŽÁRNÍ ZÁSAH : 7.1. Potřeba požární vody : a/ vnější odběrní místa : Požadavky na vnější odběrná místa jsou stanoveny podle kap.5 ČSN : - maximální vzdálenost hydrantu od objektu 150m - minimální dimenze vodovodního potrubí DN 100mm - odběr vody Q = 6l/s (pro rychlost v = 0,8m/s) Požární vodu k vnějšímu zásahu lze čerpat z hydrantu na vodovodním řadu v prostoru náměstí - požadavky ČSN jsou dodrženy. b/ vnitřní odběrní místa : V objektu musí být osazeny hadicové systémy, napojené na vnitřní vodovod, hadicové systémy musí být trvale pod tlakem s okamžitou dodávkou vody. Minimální průtok vody v nejnepříznivěji umístěném hadicovém systému : Q = 0,3 l/s Minimální přetlak : 0,2 MPa V objektu bude zřízen vnitřní požární vodovod, v prostoru chodby v každém podlaží bude umístěn hydrantový systém typu D s tvarově stálou hadicí 25mm s uzavíratelnou proudnicí na navíjecím bubnu o délce 30m je v souladu s čl.6.5 ČSN Rozvod požární vody musí být proveden v souladu s ČSN , požární potrubí se po dokončení musí prověřit na těsnost tlakovou zkouškou se zkušebním přetlakem 1,2Mpa. O průběhu tlakové zkoušky se vypracuje zápis. Vnitřní rozvod vody bude proveden z ocelových trubek a bude dimenzován tak, aby byl u nejnepříznivěji položeného odběrného místa zajištěn tlak p = 0,2 MPa a současně průtok Q = 0,3 l.s -1. Přičemž se předpokládá součinnost dvou odběrných míst na stoupačce a max. tří odběrných míst na hlavním přívodním řádu. Před kolaudací se provede měření těchto hodnot, o průběhu měření bude vypracován zápis Přenosné hasící přístroje : V objektu budou umístěny tyto hasící přístroje : stanovení hasící schopnosti PHP dle přílohy 4 vyhl.23/2008sb : n HJ = 6. Nr Požárně bezpečnostní řešení Strana 12

13 PÚ 1 : nr = 2 nhj = 12 V suterénu je nutno umístit 2 ks PHP s hasící schopností 21A (práškový PG6) ve skladech. PÚ 4 : nr = 4 nhj = 24 V 1.-3.NP je nutno umístit 4 ks PHP s hasící schopností 21A (práškový PG6) : 1 ks v chodbě v 1.NP 2 ks na chodbách ve 2.NP 1 ks na chodbě ve 3.NP V prostoru tepelného čerpadla je nutno umístit 1 ks PHP s hasící schopností 21A (práškový PG6). Přenosný hasící přístroj má být umístěn na viditelném a lehce přístupném místě a to tak, aby výška rukojeti PHP nebyla výše než 1,5m od podlahy Příjezdy a přístupy : K objektu vede příjezdová komunikace, splňující požadavky čl a ČSN k objektu vede příjezdová komunikace, před objektem je zpevněná plocha s dostatečnou šířkou Nástupní plochy se v souladu s čl ČSN nezřizují výška objektu h 12m. Vnitřní zásahové cesty se v souladu s čl ČSN nezřizují zásah lze provést min. ze dvou vnějších stran objektu Bezpečnostní značení : Objekt bude vybaven bezpečnostními tabulkami dle ČSN ISO 3864, vyznačujícími : - hlavní vypínače elektřiny - směry únikových cest - hlavní uzávěr vody Dveře výtahu v každém podlaží budou označeny tabulkou : Výtah neslouží k evakuaci osob Požárně bezpečnostní zařízení : V objektu není požadována instalace EPS, SHZ ani SOZ v souladu s čl ČSN Požárně bezpečnostní řešení Strana 13

14 8. VĚTRÁNÍ : Prostory objektu jsou větrány přirozeně okny. Hygienické prostory uvnitř objektu jsou odvětrány ventilátory VZT potrubí neprochází požárně dělícími konstrukcemi. 9. VYTÁPĚNÍ : Objekt bude vytápěn ústředním teplovodním vytápěním, zdrojem tepla je tepelné plynové čerpadlo umístěné ve dvorní části objektu. Max. výkon čerpadla 40kW. Čerrpadlo je v provedení jako uzavřený spotřebič s odtahem spalin i nasáváním spalovacího vzduchu z venkovního prostoru Prostor pro umístění kotle ÚV není definovaný jako plynová kotelna ve smyslu ČSN a vyhl.91/1993. Plynoinstalace v objektu bude provedena v souladu s ČSN EN 1775 a předpisu TPG G Návrh instalace kotle dle TPG G Plynoinstalace bude provedena z potrubí ocelového (event.měděného) svařováním, šroubové spoje budou pouze u armatur. Viditelná část potrubí bude natřena žlutou barvou. Hlavní uzávěr plynu pro objekt bude umístěn vně objektu na hlavním přívodu tak, aby k němu byl zajištěn trvalý a bezpečný přístup a byly splněny podmínky čl TPG G Při kolaudaci bude předložena revizní zpráva plynoinstalace. 10. ELEKTROINSTALACE : Druhy prostředí pro elektrická zařízení odpovídají požadavkům ČSN Vnitřní elektroinstalace bude provedena kabely a vodiči, vedenými pod omítkou a v lištách. Ochrana proti nebezpečnému dotyku je provedena odpojením od zdroje, ev.vzájemným pospojováním. Nové rozvaděčové skříně v prostoru částečně chráněné únikové cesty budou provedeny jako samostatné požární úseky, dvířka na rozvaděčích budou provedena jako požární uzávěry typu EI 30 DP1. Prostor schodiště, tvořící částečně chráněnou únikovou cestu musí být vybaven nouzovým osvětlením, funkčním nejméně po dobu 15 minut. Nouzové osvětlení musí být navrženo podle ČSN EN Nouzové osvětlení bude mít zajištěnu dodávku el.energie ze dvou na sobě nezávislých napájecích zdrojů, z nichž každý musí mít takový výkon, aby při přerušení dodávky z jednoho zdroje byly dodávky plně zajištěny po dobu 15 minut ze zdroje druhého. Přepnutí na druhý napájecí zdroj je samočinné. Bude zajištěno svítidly s vestavěnými akumulátory. Při kolaudaci bude předložena revizní zpráva dle ČSN SPOJOVACÍ PROSTŘEDKY : Požárně bezpečnostní řešení Strana 14

15 V objektu je k dispozici telefon. 12. ZÁVĚR : Projekt splňuje požadavky požární ochrany. Při kolaudaci objektu musí být splněny požadavky tohoto požárně bezpečnostního řešení, tzn.: - doloženy atesty na použité materiály - osazeny požární uzávěry otvorů dle výpisu v čl.4 tohoto PBŘ - vybavení objektu vnitřním požárním vodovodem s hydrantovými systémy typu D s tvarově stálou hadicí délky 30m (čl.7.1) - vybavení objektu PHP (čl.7.2) - vybavení objektu bezpečnostními tabulkami (čl.7.4) - doložení revizní zprávy elektroinstalace a plynoinstalace Požární bezpečnost staveb Požárně bezpečnostní řešení Strana 15

16 Informace o objektu: Název objektu:... Stavební úpravy MÚ Dolní Bousov Projektant:... Ing. Petr Šturma Stavba:... rekonstrukce Investor:... Město Dolní Bousov Stupeň:... sp Místo:... Dolní Bousov Požární úsek dle ČSN : PÚ 1 - prostory v suterénu Počet užitných podlaží v objektu... 4 [-] Výška objektu h... 8,05 Počet užit. nadzem. podlaží v objektu... 3 [-] Materiál konstrukce... nehořlavý DP1 Zařazení dle ČSN nevýrobní objekt Počet podlaží úseku z... 1 [-] Výšková poloha hp... 0,00 Koeficient c... 1,00 SM... automaticky Místnosti požárního úseku: Název místnosti Plocha S [m2] Výš. hs Nahod. pn [kg.m-2] Stálé ps [kg.m-2] Dodat. ps [kg.m-2] Nahod. an [-] Stálé. as [-] Otvory So/ho [m2/m] Čís. pod. [-] Otvor v pod. [m2] P1.01 chodba, schodiště 10,5 2,60 5 2,00 0,00 0,8 0,90 /- 1 0,00 P1.02 sklad 34,10 0,00 75,00 2,00 0,00 1,00 0,90 /- 1 0, a P1.03 sklad 17,5 2,60 75,00 2,00 0,00 1,00 0,90 /- 1 0, a P1.04 technická místnost 8,2 2,60 15,00 0,00 0,00 0,90 0,90 /- 1 0, Pol. tab. [-] Výsledky výpočtu: Změna staveb skupiny... II Požární zatížení výpočtové p vyp... 83,23 [kg.m-2] Stupeň požární bezpečnosti pož.úseku (SPB)... III (IV) Plocha požárního úseku S... 70,30 [m2] Koeficient n... 0,005 Koeficient k... 0,011 Plocha otvorů pož.úseku S o... 0,00 [m2] Průměrná výška otvorů pož.úseku h o... 0,00 Parametr odvětrání F o... 0,00 Průměrná světlá výška pož.úseku h s... 2,60 Požární zatížení p... 59,31 [kg.m-2] Nahodilé požární zatížení p n... 57,55 [kg.m-2] Součinitel a pro nahodilé požární zatížení a n... 0,99 Koeficient a... 0,99 Koeficient b... 1,42 Koeficient c... 1,00 Normová teplota TN ,29 [ C] Čas zakouření t e... 2,03 [min] Maximální délka pož.úseku... 63,13 Maximální šířka pož.úseku... 40,34 Maximální plocha pož.úseku ,67 [m2] Maximální počet užitných podlaží z... 2,16 Požadavky na zásobování požární vodou a na počet PHP Počet PHP... 2 (přesně 1,25) Požárně bezpečnostní řešení Strana 16

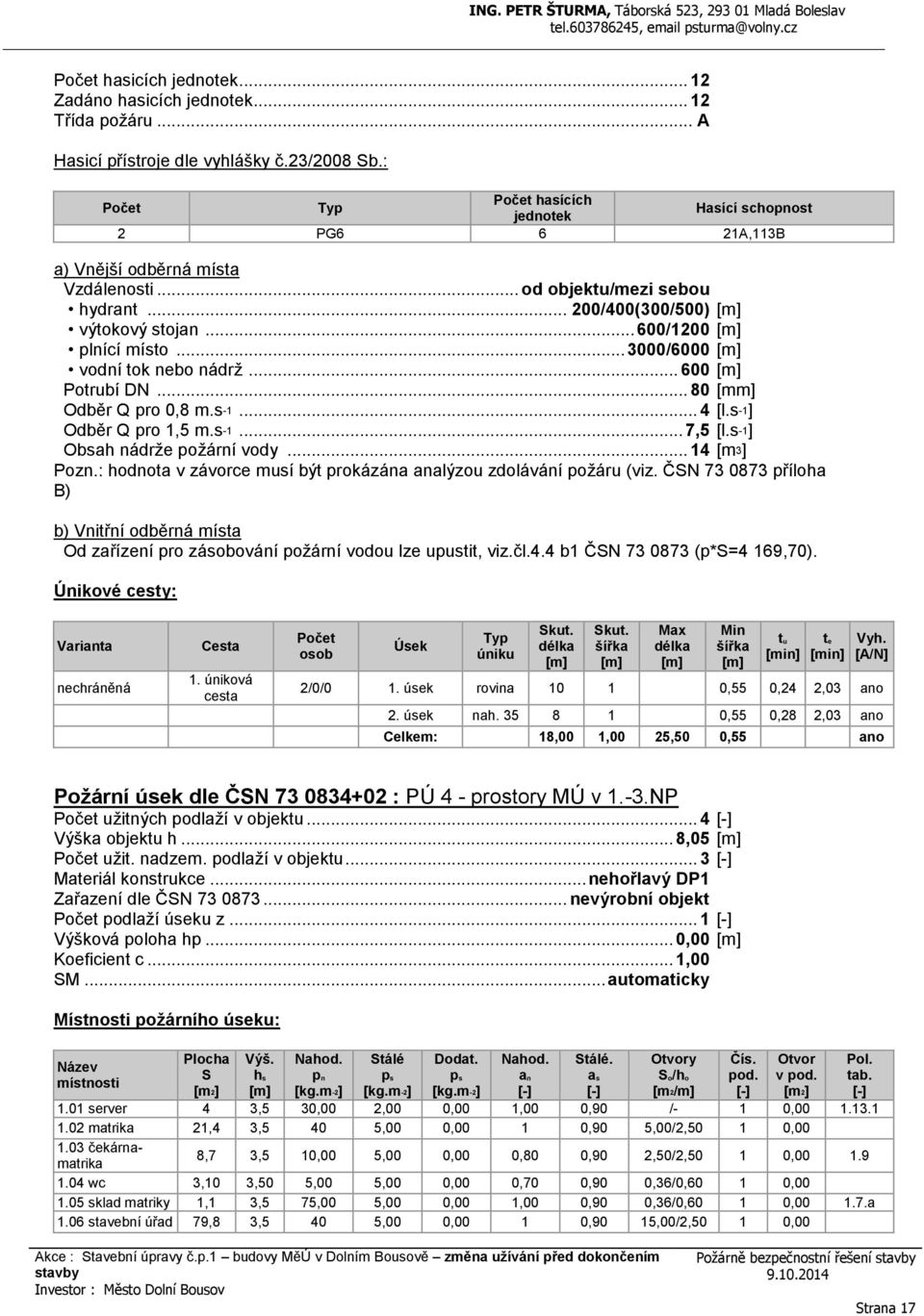

17 Počet hasicích jednotek Zadáno hasicích jednotek Třída požáru... A Hasicí přístroje dle vyhlášky č.23/2008 Sb.: Počet Typ Počet hasících jednotek Hasící schopnost 2 PG6 6 21A,113B a) Vnější odběrná místa Vzdálenosti... od objektu/mezi sebou hydrant /400(300/500) výtokový stojan /1200 plnící místo /6000 vodní tok nebo nádrž Potrubí DN [mm] Odběr Q pro 0,8 m.s [l.s-1] Odběr Q pro 1,5 m.s ,5 [l.s-1] Obsah nádrže požární vody [m3] Pozn.: hodnota v závorce musí být prokázána analýzou zdolávání požáru (viz. ČSN příloha B) b) Vnitřní odběrná místa Od zařízení pro zásobování požární vodou lze upustit, viz.čl.4.4 b1 ČSN (p*s=4 169,70). Únikové cesty: Varianta nechráněná Cesta 1. úniková cesta Počet osob Úsek Typ úniku Skut. délka Skut. šířka Max délka Min šířka tu [min] te [min] Vyh. [A/N] 2/0/0 1. úsek rovina ,55 0,24 2,03 ano 2. úsek nah ,55 0,28 2,03 ano Celkem: 18,00 1,00 25,50 0,55 ano Požární úsek dle ČSN : PÚ 4 - prostory MÚ v 1.-3.NP Počet užitných podlaží v objektu... 4 [-] Výška objektu h... 8,05 Počet užit. nadzem. podlaží v objektu... 3 [-] Materiál konstrukce... nehořlavý DP1 Zařazení dle ČSN nevýrobní objekt Počet podlaží úseku z... 1 [-] Výšková poloha hp... 0,00 Koeficient c... 1,00 SM... automaticky Místnosti požárního úseku: Název místnosti Plocha S [m2] Výš. Nahod. Stálé Dodat. Nahod. Stálé. Otvory Čís. pod. [-] Otvor v pod. [m2] 8,7 3,5 10,00 5,00 0,00 0,80 0,90 2,50/2,50 1 0, hs pn [kg.m-2] ps [kg.m-2] ps [kg.m-2] an [-] as [-] So/ho [m2/m] 1.01 server 4 3,5 30,00 2,00 0,00 1,00 0,90 /- 1 0, matrika 21,4 3,5 40 5,00 0,00 1 0,90 5,00/2,50 1 0, čekárnamatrika 1.04 wc 3,10 3,50 5,00 5,00 0,00 0,70 0,90 0,36/0,60 1 0, sklad matriky 1,1 3,5 75,00 5,00 0,00 1,00 0,90 0,36/0,60 1 0, a 1.06 stavební úřad 79,8 3,5 40 5,00 0,00 1 0,90 15,00/2,50 1 0,00 Pol. tab. [-] Požárně bezpečnostní řešení Strana 17

18 1.07 předsíň 3 3,5 5 2,00 0,00 0,8 0,90 /- 1 0, wc, šatna pers. 4 3,5 15 2,00 0,00 0,7 0,90 /- 1 0, místní hospodářství 31,2 3,5 40 5,00 0,00 1 0,90 10,00/2,50 1 0, úklidová komora 1,1 3,5 5 2,00 0,00 0,7 0,90 /- 1 0, wc 2,3 3,5 5 2,00 0,00 0,7 0,90 /- 1 0, wc 5,8 3,5 5 2,00 0,00 0,7 0,90 /- 1 0, wc 6,1 3,22 5 2,00 0,00 0,7 0,90 /- 2 0, wc 8,5 3,22 5 2,00 0,00 0,7 0,90 /- 2 0, finanční odbor 19,10 3,22 40,00 10,00 0,00 1,00 0,90 7,50/2,50 2 0, kancelář tajemníka 13,2 3, ,00 0,00 1 0,90 2,50/2,50 2 0, kancelář místostarosty 14,3 3, ,00 0,00 1 0,90 2,50/2,50 2 0, kancelář starosty 22,7 3, ,00 0,00 1 0,90 5,00/2,50 2 0, čajová kuchyně 4,3 3,22 15,00 2,00 0,00 1,05 0,90 /- 1 0, jednací místnost 48,8 3,22 20,00 10,00 0,00 0,90 0,90 7,50/2,50 1 0, hala 31,1 3,22 5 7,00 0,00 0,8 0,90 /- 1 0, obřadní síň 36,8 3,22 15,00 10,00 0,00 1,10 0,90 7,50/2,50 1 0, obslužná místnost 10,6 3, ,00 0,00 0,8 0,90 5,00/2,50 2 0, šatna 5,2 3,22 75,00 0,00 0,00 1,10 0,90 /- 2 0, úklidová komora 2,7 3,22 5 2,00 0,00 0,7 0,90 /- 1 0, chodba 6,60 3,38 5,00 2,00 0,00 0,80 0,90 /- 3 0, spisovna 39,30 3,38 80,00 5,00 0,00 1,00 0,90 6,66/1,70 1 0, spisovna 19,5 3,38 80,00 5,00 0,00 1,00 0,90 3,33/1,70 1 0, sklad 4,4 3,38 75,00 2,00 0,00 1,00 0,90 /- 1 0, a 3.05 úklidová komora 3,20 3,38 5,00 2,00 0,00 0,70 0,90 /- 3 0, a 3.06 wc 8 3,38 5 2,00 0,00 0,7 0,90 /- 3 0, wc 11,2 3,38 5 5,00 0,00 0,7 0,90 1,67/1,70 3 0, zasedací místnost 131 3,38 20,00 10,00 0,00 0,90 0,90 13,33/1,70 1 0, světlík 4,40 3,38 5,00 0,00 0,00 0,80 0,90 /- 3 0,00 Tabulka osob v místnostech: Název místnosti Pohyblivé osoby Omez. poh. osoby Nepohyblivé osoby Celkem osob Položka z tabulky 1.01 server matrika čekárna-matrika wc sklad matriky stavební úřad předsíň wc, šatna pers místní hospodářství úklidová komora wc wc wc wc finanční odbor kancelář tajemníka kancelář místostarosty kancelář starosty čajová kuchyně Požárně bezpečnostní řešení Strana 18

19 2.08 jednací místnost hala obřadní síň a 2.11 obslužná místnost šatna úklidová komora chodba spisovna spisovna sklad úklidová komora wc wc zasedací místnost světlík Výsledky výpočtu: Změna staveb skupiny... II Požární zatížení výpočtové p vyp... 31,43 [kg.m-2] Stupeň požární bezpečnosti pož.úseku (SPB)... III (III) Plocha požárního úseku S ,50 [m2] Koeficient n... 0,128 Koeficient k... 0,205 Plocha otvorů pož.úseku S o... 95,71 [m2] Průměrná výška otvorů pož.úseku h o... 2,28 Parametr odvětrání F o... 0,09 Průměrná světlá výška pož.úseku h s... 3,35 Požární zatížení p... 37,27 [kg.m-2] Nahodilé požární zatížení p n... 30,16 [kg.m-2] Součinitel a pro nahodilé požární zatížení a n... 0,98 Koeficient a... 0,96 Koeficient b... 0,88 Koeficient c... 1,00 Normová teplota TN ,75 [ C] Čas zakouření t e... 2,38 [min] Maximální délka pož.úseku... 65,34 Maximální šířka pož.úseku... 41,51 Maximální plocha pož.úseku ,53 [m2] Maximální počet užitných podlaží z... 5,73 Požadavky na zásobování požární vodou a na počet PHP Počet PHP... 4 (přesně 3,65) Počet hasicích jednotek Zadáno hasicích jednotek Třída požáru... A Hasicí přístroje dle vyhlášky č.23/2008 Sb.: Počet Typ Počet hasících jednotek Hasící schopnost 4 PG6 6 21A,113B a) Vnější odběrná místa Vzdálenosti... od objektu/mezi sebou hydrant /300(300/500) výtokový stojan /1200 plnící místo /5000 vodní tok nebo nádrž Požárně bezpečnostní řešení Strana 19

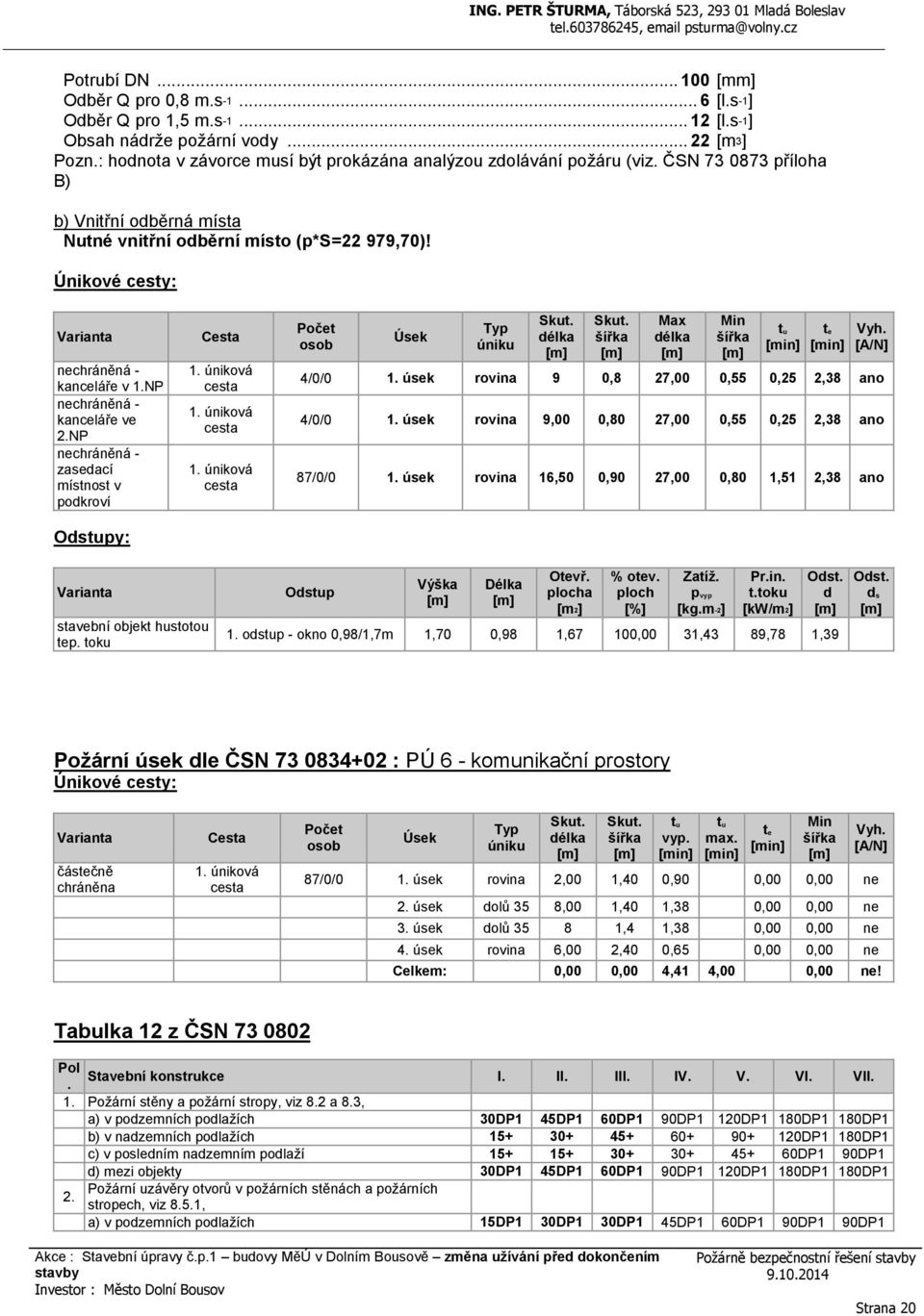

20 Potrubí DN [mm] Odběr Q pro 0,8 m.s [l.s-1] Odběr Q pro 1,5 m.s [l.s-1] Obsah nádrže požární vody [m3] Pozn.: hodnota v závorce musí být prokázána analýzou zdolávání požáru (viz. ČSN příloha B) b) Vnitřní odběrná místa Nutné vnitřní odběrní místo (p*s=22 979,70)! Únikové cesty: Varianta nechráněná - kanceláře v 1.NP nechráněná - kanceláře ve 2.NP nechráněná - zasedací místnost v podkroví Odstupy: Cesta 1. úniková cesta 1. úniková cesta 1. úniková cesta Počet osob Úsek Typ úniku Skut. délka Skut. šířka Max délka Min šířka tu [min] te [min] Vyh. [A/N] 4/0/0 1. úsek rovina 9 0,8 27,00 0,55 0,25 2,38 ano 4/0/0 1. úsek rovina 9,00 0,80 27,00 0,55 0,25 2,38 ano 87/0/0 1. úsek rovina 16,50 0,90 27,00 0,80 1,51 2,38 ano Varianta stavební objekt hustotou tep. toku Odstup Výška Délka Otevř. plocha [m2] % otev. ploch [%] Zatíž. pvyp [kg.m-2] Pr.in. t.toku [kw/m2] Odst. d 1. odstup - okno 0,98/1,7m 1,70 0,98 1,67 100,00 31,43 89,78 1,39 Odst. ds Požární úsek dle ČSN : PÚ 6 - komunikační prostory Únikové cesty: Varianta částečně chráněna Cesta 1. úniková cesta Počet osob Úsek Typ úniku Skut. délka Skut. šířka tu vyp. [min] tu max. [min] te [min] Min šířka 87/0/0 1. úsek rovina 2,00 1,40 0,90 0,00 0,00 ne Vyh. [A/N] 2. úsek dolů 35 8,00 1,40 1,38 0,00 0,00 ne 3. úsek dolů ,4 1,38 0,00 0,00 ne 4. úsek rovina 6,00 2,40 0,65 0,00 0,00 ne Celkem: 0,00 0,00 4,41 4,00 0,00 ne! Tabulka 12 z ČSN Pol. Stavební konstrukce I. II. III. IV. V. VI. VII. 1. Požární stěny a požární stropy, viz 8.2 a 8.3, a) v podzemních podlažích 30DP1 45DP1 60DP1 90DP1 120DP1 180DP1 180DP1 b) v nadzemních podlažích DP1 180DP1 c) v posledním nadzemním podlaží DP1 90DP1 d) mezi objekty 30DP1 45DP1 60DP1 90DP1 120DP1 180DP1 180DP1 2. Požární uzávěry otvorů v požárních stěnách a požárních stropech, viz 8.5.1, a) v podzemních podlažích 15DP1 30DP1 30DP1 45DP1 60DP1 90DP1 90DP1 Požárně bezpečnostní řešení Strana 20

21 b) v nadzemních podlažích 15DP3 15DP3 30DP3 30DP3 45DP2 60DP1 90DP1 c) v posledním nadzemním podlaží 15DP3 15DP3 15DP3 30DP3 30DP3 45DP2 60DP1 3. Obvodové stěny, viz a , a) zajišťující stabilitu objektu nebo jeho části 1) v podzemních podlažích 30DP1 45DP1 60DP1 90DP1 120DP1 180DP1 180DP1 2) v nadzemních podlažích DP1 180DP1 3) v posledním nadzemním podlaží 15+1) DP1 90DP1 b) nezajišťující stabilitu objektu nebo jeho části (bez ohledu na podlaží) 15+2) DP1 90DP1 4. Nosné konstrukce střech, viz ) DP1 90DP1 5. Nosné konstrukce uvnitř požárního úseku, které zajišťují stabilitu objektu, viz a a) v podzemních podlažích 30DP1 45DP1 60DP1 90DP1 120DP1 180DP1 180DP1 b) v nadzemních podlažích DP1 180DP1 c) v posledním nadzemním podlaží 151) DP1 90DP1 6. Nosné konstrukce vně objektu, které zajišťují stabilitu objektu (bez ohledu na podlaží), viz ) DP1 45DP1 60DP1 7. Nosné konstrukce uvnitř požárního úseku, které nezajišťují stabilitu objektu, viz ) DP1 60DP1 8. Nenosné konstrukce uvnitř požárního úseku, viz DP3 DP3 DP2 DP1 9. Konstrukce schodišť uvnitř požárního úseku, které nejsou součástí chráněných únikových cest, viz DP3 15DP3 15DP1 30DP1 45DP1 45DP1 10. Výtahové a instalační šachty, viz 8.10 až 8.13 a) šachty evakuačních a požárních výtahů a šachty ostatní (např. instalační), jejichž výška přesahuje 45 m podle 1) požárně dělící konstrukce položky 1 podle 2) požární uzávěry otvorů v požárně dělících konstrukcích položky 2 b) šachty ostatní (výtahové,instalační apod.), jejichž výška je 45 m a menší 1) požárně dělící konstrukce 30DP2 30DP2 30DP1 30DP1 45DP1 60DP1 90DP1 2) požární uzávěry otvorů v požárně dělicích konstrukcích 15DP2 15DP2 15DP1 15DP1 30DP1 30DP1 45DP1 11. Střešní pláště, viz DP1 45DP1 12. Jednopodlažní objekty, viz statický nezávisl é a) požární stěny 30DP1 45DP1 60DP1 90DP b) požární uzávěry otvorů v požárních stěnách 15DP1 30DP1 30DP1 45DP c) svislé požární pásy v obvodových stěnách mezi objekty a obvodové stěny, pokud mají být bez požárně otevřených ploch 15DP1 30DP1 30DP1 45DP Hodnoty s označením: 1) Musí být splněny v těch případech, kde se počítá se snižující součinitelem c2 až c4; v ostatních případech se jejich splnění pouze doporučuje podle Pokud není dosaženo u položky 3a3) a položky 4 požární odolnost 15 minut, posuzují se tyto konstrukce jako zcela požárně otevřené plochy (požadavek se týká položky 4 jen v případě, že nosná konstrukce střechy je současně střešním pláštěm). 2) Pouze se doporučují; pokud není dosaženo u položky 3b) požární odolnosti 15 minut, posuzují se tyto konstrukce jako zcela požárně otevřené plochy. 3) Konstrukce označené křížkem (+) viz Použité normy: ČSN vydání březen 2011 ČSN vydání červenec 1997, změna Z1 07/2002 ČSN vydání prosinec 1992 ČSN vydání červen 2003 ČSN vydání duben 2011 Vyhláška MV č. 23/2008 Sb. vydání červenec 2008 Protokol vytištěn programem WinFire Office 2011 (verze ) firmy FreeRW Soft. v.o.s. dne v 16:25. Požárně bezpečnostní řešení Strana 21

22 Požárně bezpečnostní řešení Strana 22
