1 Instalační manuál Tipy: Pokud je to nezbytné, resetujte kameru. Najděte na spodní nebo zadní straně tlačítko "RESET" a přidržte jej na 10 sekund, zatímco je zapnuté napájení. 1. Instalace hardwaru 1.1 Připojení hardwaru Připojte k napájecímu zdroji síťový kabel. Zkontrolujte, zda svítí kontrolka napájení (zelená) a indikátor sítě (žlutá). Pokud je vše v pořádku, dojde k automatickému natočení do správného úhlu. 1.2 Spojení sítě

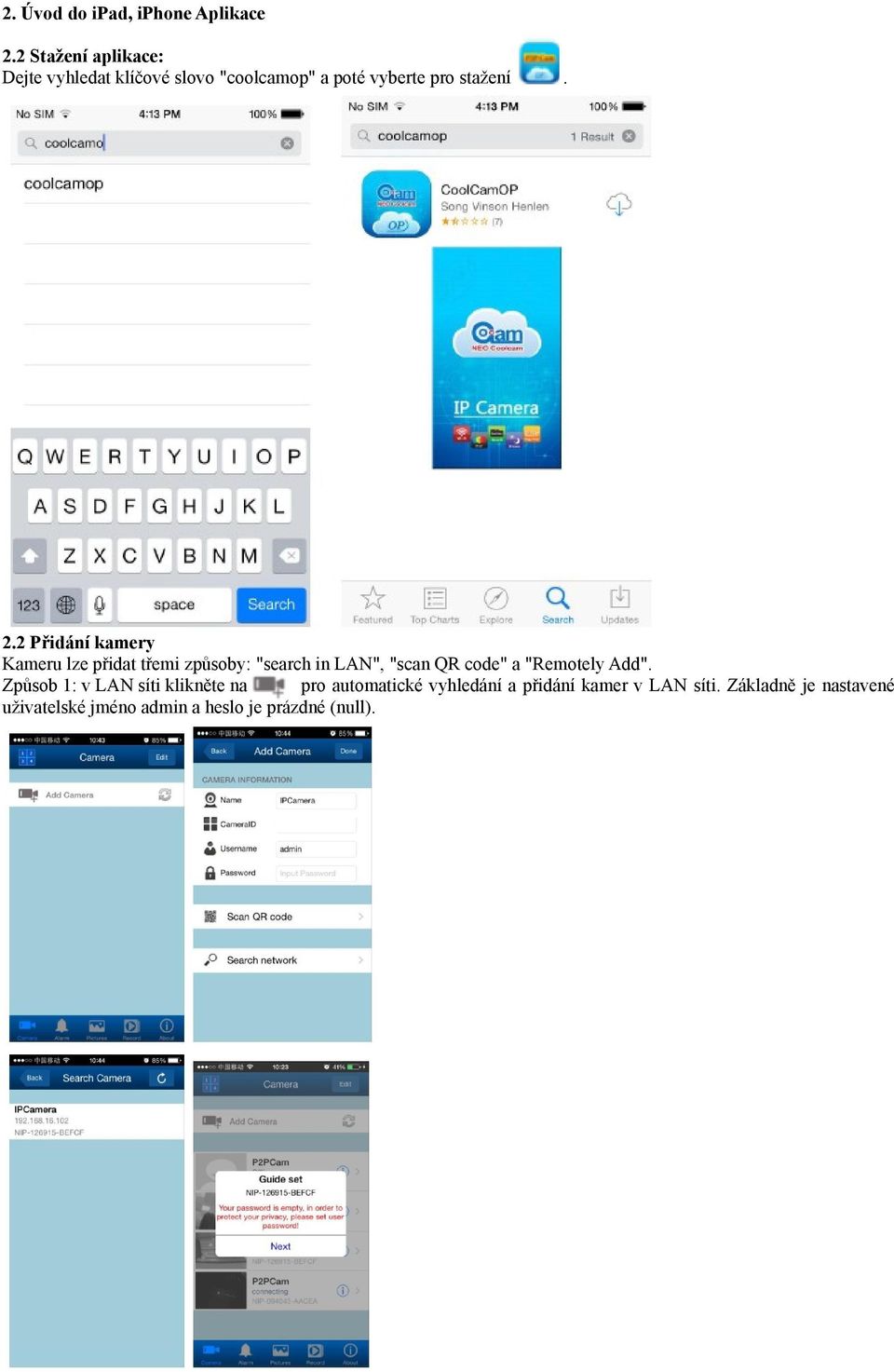

2 2. Úvod do ipad, iphone Aplikace 2.2 Stažení aplikace: Dejte vyhledat klíčové slovo "coolcamop" a poté vyberte pro stažení. 2.2 Přidání kamery Kameru lze přidat třemi způsoby: "search in LAN", "scan QR code" a "Remotely Add". Způsob 1: v LAN síti klikněte na pro automatické vyhledání a přidání kamer v LAN síti. Základně je nastavené uživatelské jméno admin a heslo je prázdné (null).

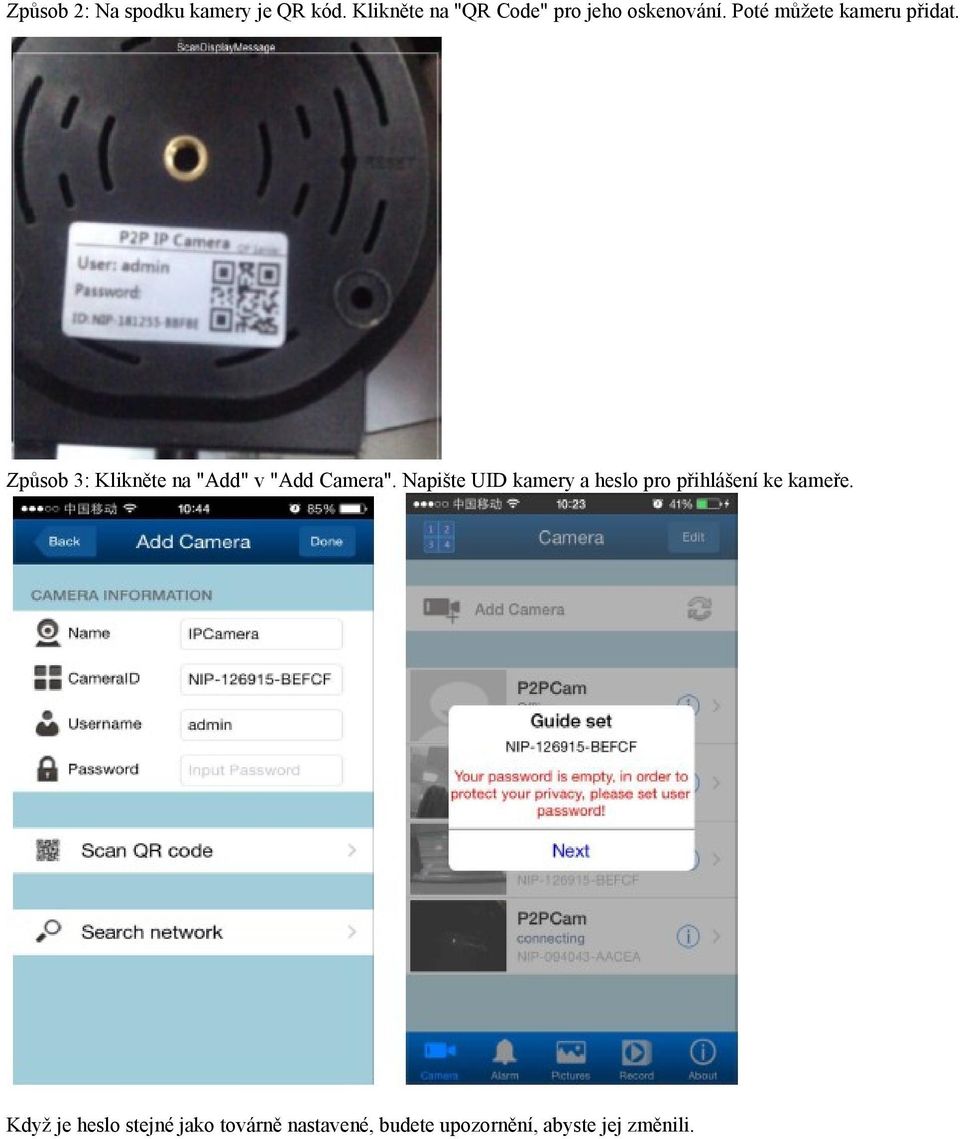

3 Způsob 2: Na spodku kamery je QR kód. Klikněte na "QR Code" pro jeho oskenování. Poté můžete kameru přidat. Způsob 3: Klikněte na "Add" v "Add Camera". Napište UID kamery a heslo pro přihlášení ke kameře. Když je heslo stejné jako továrně nastavené, budete upozornění, abyste jej změnili.

4 3. Video monitor Zobrazování více videí. Přidejte kameru kliknutím na seznam v pravé části.

5 Úvod do funkcí tlačítek Pořízení fotografie Nahrávání Poslech Rozlišení Výběr rozlišení Kontrast Jas Obnovení základního nastavení Zapnutí infračerveného světla Vypnutí infračerveného světla Spuštění alarmu Vypnutí alarmu Mód prostředí Nahoru a dolů Vpravo a vlevo Obrácení vzhůru nohama Obrácení zleva doprava 4. Nastavení parametrů Klikněte na (1) pro vstup do nastavení. Uvidíte nastavení wifi, uživatelská, časová, alarmu, FTP, mailu, SD karty a reboot kamery.

6 4.1 Nastavení wifi Klikněte na nastavení wifi, dojde k automatickému hledání nejbližších wifi hotspotů. Vyberte jeden hotspot a napište heslo. Poté restarujte kameru. Po dokončení restartu odpojte LAN kabel. 4.2 Uživatelská nastavení Klikněte na uživatelská nastavení. Můžete změnit uživatelské jméno a heslo. Také můžete vytvořit účet pro zákazníky. 4.3 Nastavení času

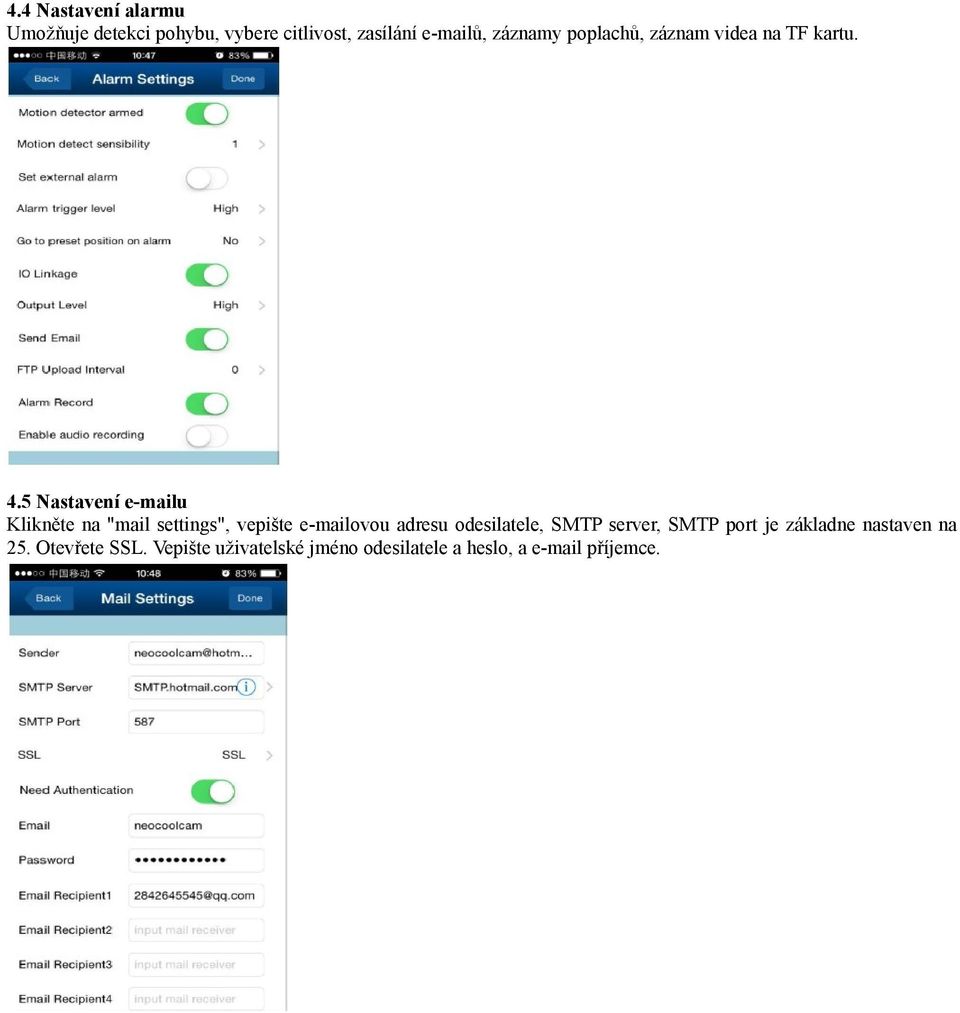

7 4.4 Nastavení alarmu Umožňuje detekci pohybu, vybere citlivost, zasílání ů, záznamy poplachů, záznam videa na TF kartu. 4.5 Nastavení u Klikněte na "mail settings", vepište ovou adresu odesilatele, SMTP server, SMTP port je základne nastaven na 25. Otevřete SSL. Vepište uživatelské jméno odesilatele a heslo, a příjemce.

8 4.6 Nastavení FTP Vepište FTP server. základní port je 21. Vepište uživatelské jméno a heslo. 4.7 Nastavení SD karty Zkontrolujte kapacitu SD karty, vyberte rozsah záznamu. 5. Záznam alarmu Klikněte na alarm pro zkontrolování seznamu poplachů.

9 6. Obrázky Prohlédněte si pořízené fotografie. 7. Záznamy Můžete se podívat na uložená videa a dálkově si přehrát videa na SD kartě. 8. Uživatelský průvodce aplikací pro Android 8.1 Stažení aplikace: 1. Zkopírujte do vašeho telefonu s Androidem "IPCamera6.5.apk" z CD přiloženého ke kameře. 2. Dejte v obchodě Google play vyhledat "coolcamop". 8.2 Přidání kamery Jsou tři možnosti, jak přidat kameru: "search in LAN", "scan QR code" a "Remotely Add". Způsob 1: v LAN síti klikněte na pro automatické vyhledání a přidání kamer v LAN síti.

10 Způsob 2: Na spodku kamery je QR kód. Klikněte na "QR Code" pro jeho oskenování. Poté můžete kameru přidat. Způsob 3: Klikněte na "Add" v "Add Camera". Napište UID kamery a heslo pro přihlášení ke kameře.

11 Když je heslo prázdné, budete upozornění, abyste jej změnili. 9. Video monitor

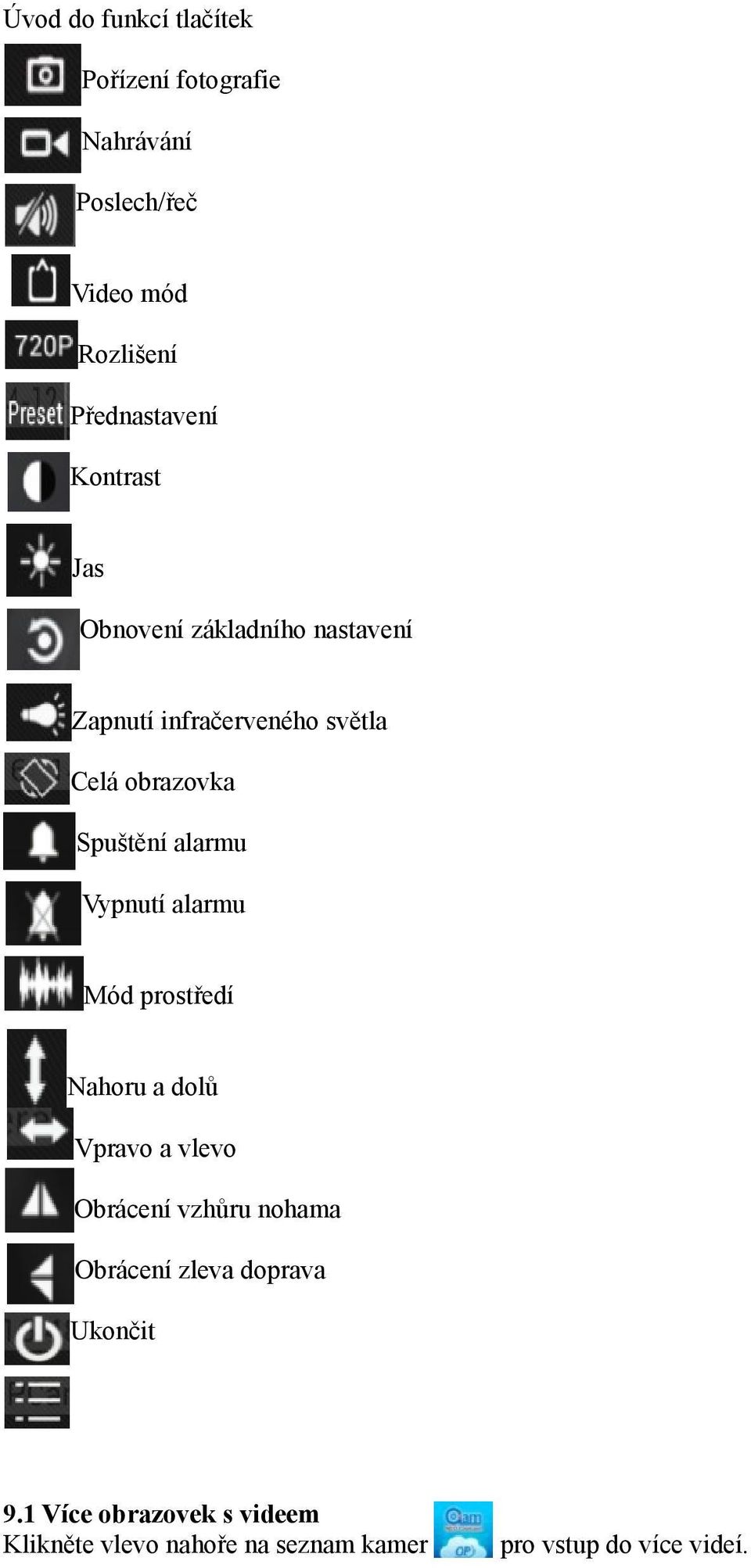

12 Úvod do funkcí tlačítek Pořízení fotografie Nahrávání Poslech/řeč Video mód Rozlišení Přednastavení Kontrast Jas Obnovení základního nastavení Zapnutí infračerveného světla Celá obrazovka Spuštění alarmu Vypnutí alarmu Mód prostředí Nahoru a dolů Vpravo a vlevo Obrácení vzhůru nohama Obrácení zleva doprava Ukončit 9.1 Více obrazovek s videem Klikněte vlevo nahoře na seznam kamer pro vstup do více videí.

13 Klikněte na pravý seznam pro přidání kamery. 10. Editace kamery Klikněte na "edit" pro smazání a editaci kamery.

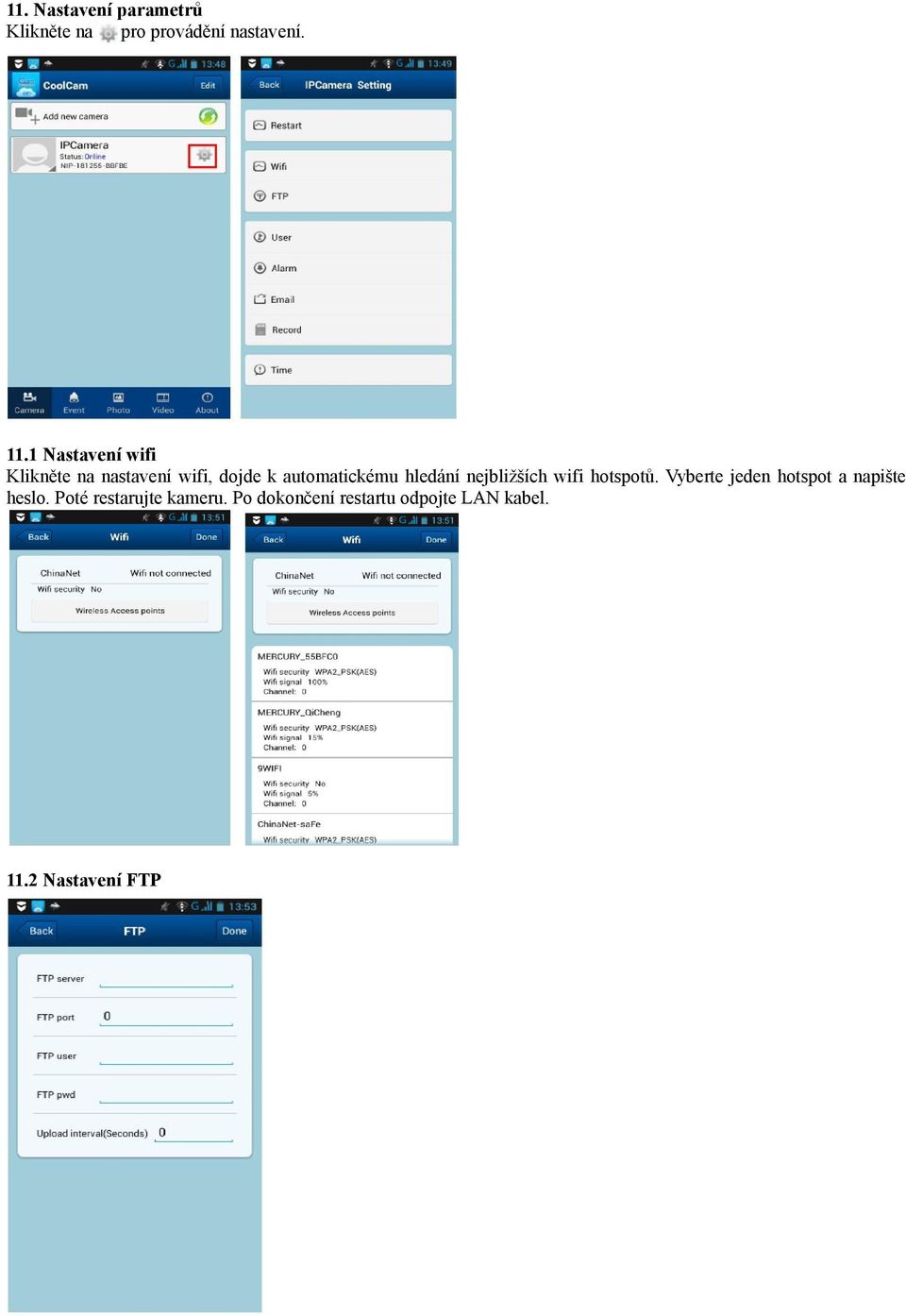

14 11. Nastavení parametrů Klikněte na pro provádění nastavení Nastavení wifi Klikněte na nastavení wifi, dojde k automatickému hledání nejbližších wifi hotspotů. Vyberte jeden hotspot a napište heslo. Poté restarujte kameru. Po dokončení restartu odpojte LAN kabel Nastavení FTP

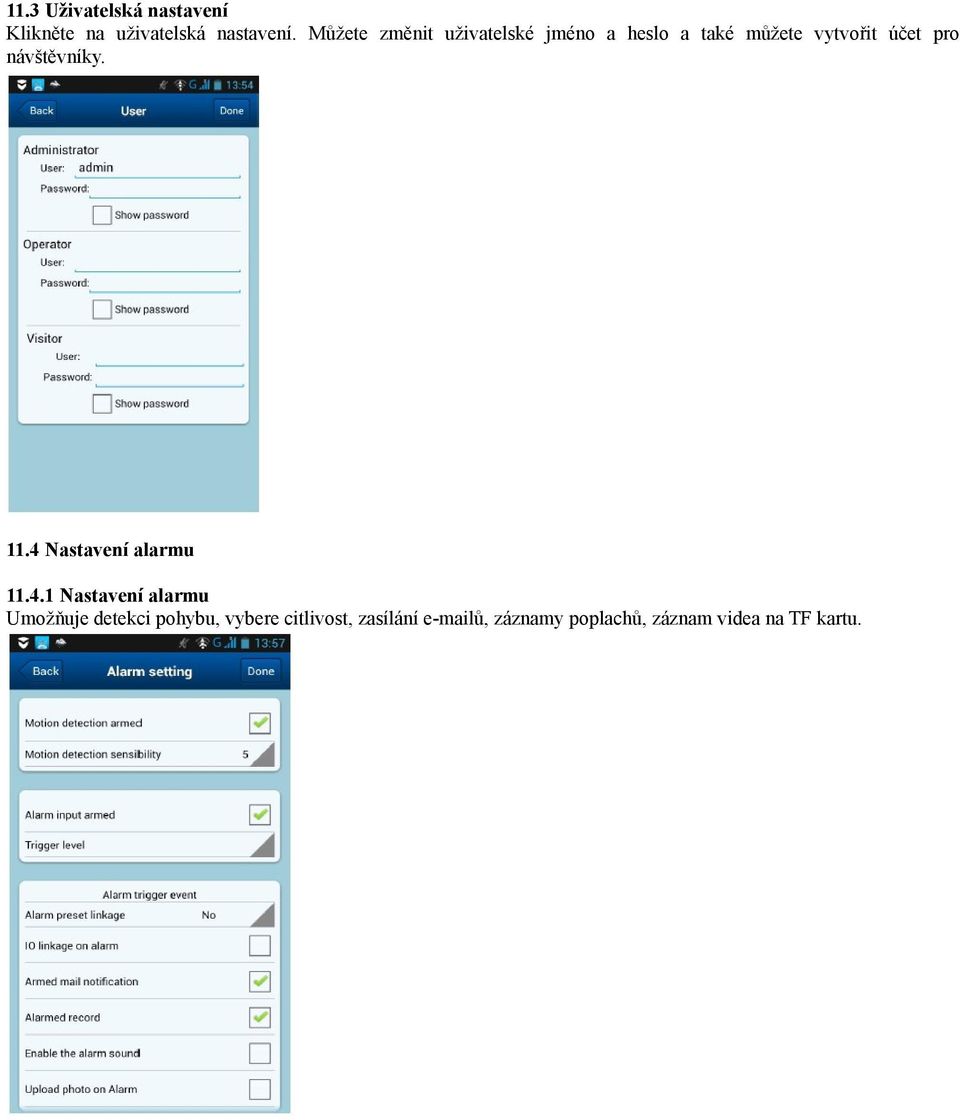

15 11.3 Uživatelská nastavení Klikněte na uživatelská nastavení. Můžete změnit uživatelské jméno a heslo a také můžete vytvořit účet pro návštěvníky Nastavení alarmu Nastavení alarmu Umožňuje detekci pohybu, vybere citlivost, zasílání ů, záznamy poplachů, záznam videa na TF kartu.

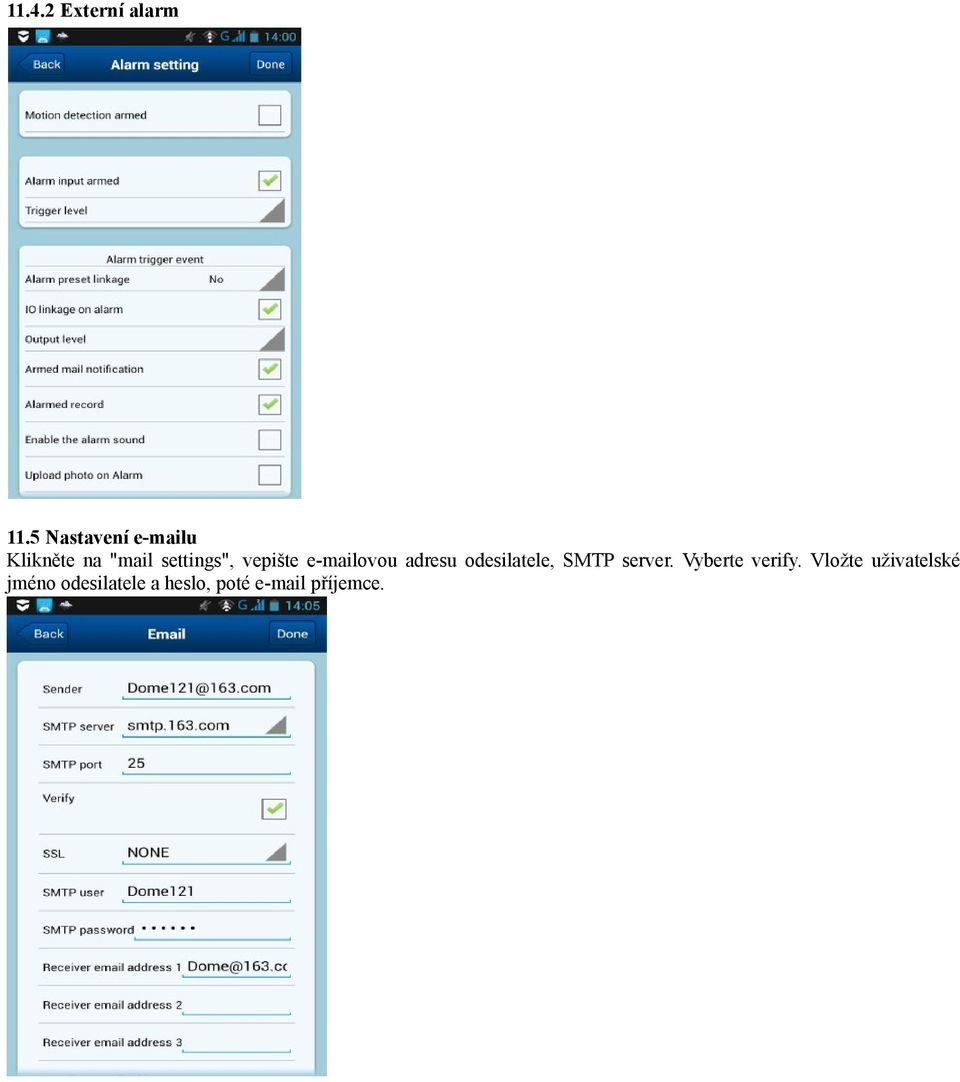

16 Externí alarm 11.5 Nastavení u Klikněte na "mail settings", vepište ovou adresu odesilatele, SMTP server. Vyberte verify. Vložte uživatelské jméno odesilatele a heslo, poté příjemce.

17 12. Nastavení SD karty Zkontrolujte kapacitu SD karty. Vyberte rozsah záznamu a formát SD karty. 13. Seznam poplachů Klikněte na alarm pro prohlídku seznamu poplachů Obrázek Prohlížení uložených obrázků.

18 14. Záznamy Můžete si prohlédnout místní videa a dálkové přehrávání videí na SD kartě. 15. Úvod do PC klienta 15.1 Instalace PC klienta Zkopírujte do počítače "DeviceClient.exe" z CD přiloženého ke kameře. Vyberte jazyk.

19 Vyberte, kam se má instalovat. Instalační ikona 15.2 Přidání kamery Kameru lze přidat dvěma způsoby: vyhledat ji nebo vložit UID a heslo. Způsob 1: Přidejte kameru v LAN, klikněte v rozhraní zařízení na Camera List, klikněte na Open search tools, klikněte na Searching. Přidejte pracující zařízení v LAN. Otevřete rozhraní, klikněte na "search", dvakrát klikněte na online zařízení a vložte uživatelské jméno a heslo.

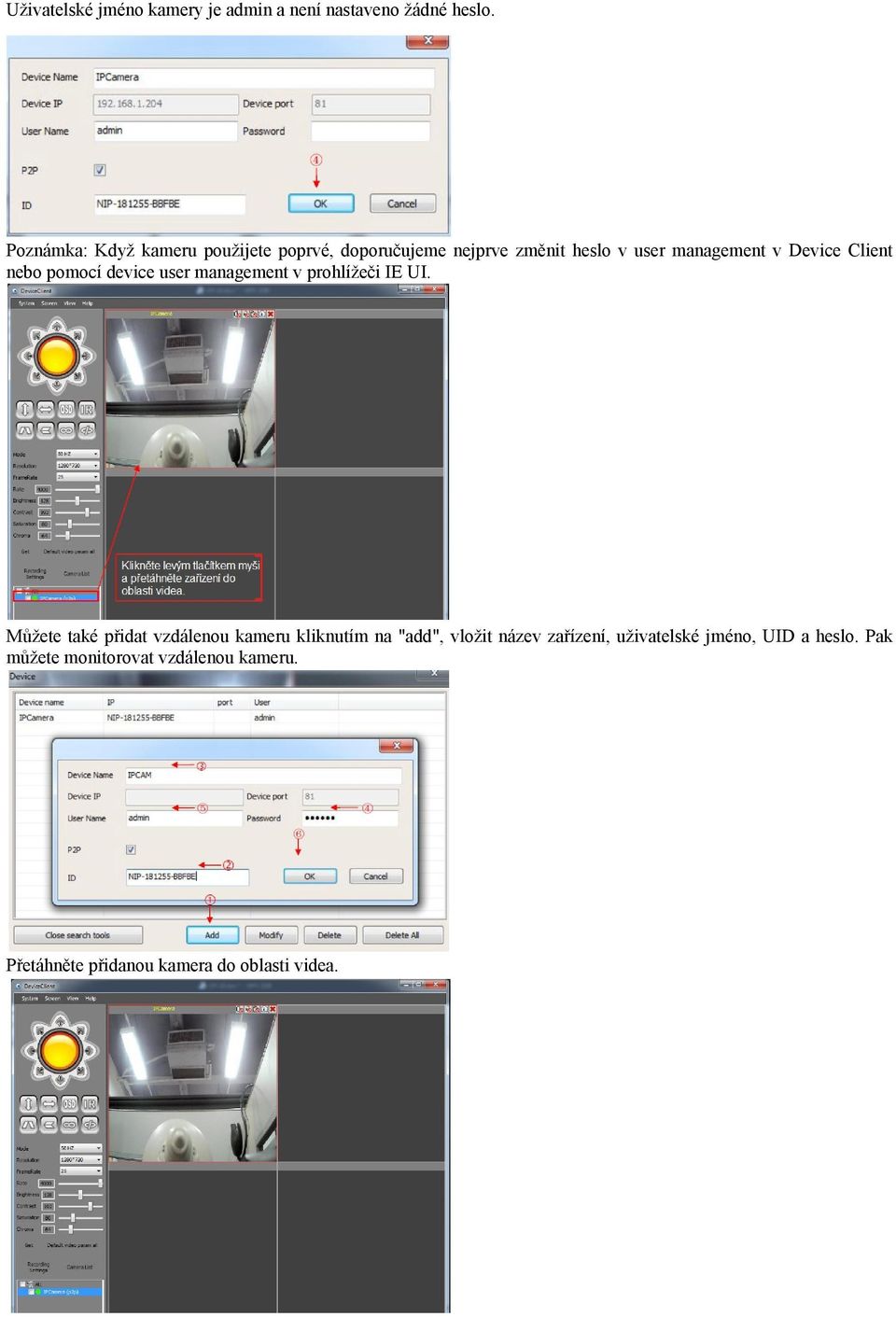

20 Uživatelské jméno kamery je admin a není nastaveno žádné heslo. Poznámka: Když kameru použijete poprvé, doporučujeme nejprve změnit heslo v user management v Device Client nebo pomocí device user management v prohlížeči IE UI. Můžete také přidat vzdálenou kameru kliknutím na "add", vložit název zařízení, uživatelské jméno, UID a heslo. Pak můžete monitorovat vzdálenou kameru. Přetáhněte přidanou kamera do oblasti videa.

21 Tlačítka funkcí PC klienta Pořízení fotografie Nahrávání Poslech Řeč Zobrazení času a data Relé zapnuto Relé zapnuto Vypínač infračerveného světla Nahoru a dolů Vpravo a vlevo Obrácení vzhůru nohama Obrácení zleva doprava 16. Prohlížení místních videí a pořizování snímků Klikněte na "system settings" a můžete měnit místo pro uložení a prohlížet si obrázky. Pomocí přehrávače můžete přehrávat videa.

22 17. Nastavení Klikněte dvakrát na zařízení na seznamu kamer Informace o zařízení

23 17.2 Čas a datum Synchronizuje čas Device Client s časem v PC Nastavení internetu 17.4 Plán SD nahrávání Pokud na SD kartě není dostatek místa, aktuální záznam bude díky této funkci nahrazovat předchozí záznam. Pro použití označte okénko u Record coverage. Délka nahrávky: minimálně 5 minut, maximálně 120 minut. Poznámka: SD karta slouží pouze pro záznam poplachu.

24 17.5 Správa uživatelů Můžete přidávat uživatele nebo měniž uživatelská jména a hesla. Poznámka: uživatelské jméno je admin, heslo je v základním nastavení nevyplněné (prázdné) Nastavení u Vložte ovou adresu odesilatele a příjemce. SMTP heslo je stejné jako heslo odesilatele, SMTP uživatelské jméno je stejné jako jméno odesilatele Nastavení FTP Základní FTP port je 21 a FTP účet bude použit z FTP serveru Nastavení DDNS Krok 1: vyberte DDNS server. Krok 2: vložte registrovaný účet. Krok 3: vložte heslo. Krok 4: vložte název domény. Krok 5: uložte nastavení, zkontrolujte, zda byla DDNS úspěšně uložena.

25 Adresa registrace DDNS: Nastavení PTZ Nastavení alarmu Nastavení proveďte následovně Nastavení WIFI Krok 1: Označte použití bezdrátové LAN funkce. Krok 2: Klikněte na "search". Krok 3: Vyhledejte a poté vyberte router. Krok 4: Zadejte heslo k wifi. Poznámka: Kamera se automaticky restartuje po úspěšném zadání wifi hesla. Klikněte na tlačítko "Save". Po restartu odpojte kabelovou síť pro přístup ke kameře pomocí wifi.

26 18. Instalace vyhledávacího nástroje 18.1 Instalace vyhledávacího nástroje Vložte do svého počítače přiložené CD. Automaticky se spustí instalaci softwaru. Pokud ne, dvakrát klikněte na "autorun.exe." pro instalaci. Klikněte na "Search Tool" pro instalaci vyhledávacího nástroje. Po instalaci se vám na ploše objeví ikona "IP Camera Search" Jak otevřít video obrazovku Spusťte v LAN "Search tool for factory". Program automaticky bude hledat v LAN síti kamery a zobrazí jejich adresy, čísla portů a názvy. Zobrazí WIFI IP adresy, pokud je kamera připojená ve wifi síti.

27 Dvakrát klikněte na vybrané zařízení nebo vepište IP adresu a číslo portu kamery do prohlížeče (například: 81). Po vepsání správného uživatelského jména a hesla klikněte na "OK". Vyberte potřebný jazyk, poté klikněte na "login" pro přihlášení se do monitorovacího rozhraní.

28 18.3 Nastavení Vstup do monitorovacího rozhraní 18.4 Základní informace o zařízení 18.5 Nastavení názvu zařízení

29 18.6 Nastavení času Vyberte časovou zónu zařízení. Použijte synchronizaci s časem PC Lokální místo uložení videí 1. Změňte místo uložení. 2. Nastavte velikost souboru záznamu videa, minimum 100M. 3. Nastavte časovou délku záznamu videa. Video coverage: když je nedostatek místa na kartě, novější videa nahradí videa starší.

30 18.8 Rozvržení nahrávání videa na SD kartu 18.9 Online přehrávání videí na SD kartě Nastavení alarmu 1. Označte pro aktivaci detekce pohybu. 2. Čím nižší je hodnota, tím vyšší je citlivost. 3. Vyberte umožnění záznamu na SD kartu. 4. Vyberte zasílání upozornění alarmu na .

31 18.11 Nastavení u 1. ová adresa odesilatele. 2. Výběr serveru. 3. Základní port: Výběr TLS. 5. Zadání účtu odesilatele a heslo. 6. Adresa příjemce. Po nastavení parametrů klikněte na settings, než kliknete na test Záznamy poplachů Zobrazí seznam záznamů poplachů.

32 18.13 Nastavení sítě zařízení Automaticky přiřadí IP adresu. Uživatel může IP adresu přiřadit také Nastavení bezdrátové LAN Označte "Using Wireless LAN". Vyberte, kterou chcete připojit k SSID, poté vložte vybrané SSID heslo. 1. Klikněte na tlačítko Scan. 2. Vyberte ze seznamu routerů. 3. Napište heslo bezdrátové sítě Nastavení dynamické DNS Select service provider: Vyberte prosím serverovou službu, například: dyndns.org, 3322.org, 9299.org. Domain name address application: Vyplňte adresu uživatelské aplikace, jak vidíte níže: (ooo org). The user name and password: Vyplňte DDNS účet a heslo. Pokud používáte název domény ipcam, uživatelské jméno a heslo najdete na štítku na kameře. To je: DDNS account a password. Vyberte ze seznamu server. Vyplňte relevantní informace.

33 Pro přístup IP kamery k internetu musí uživatelé pouze vepsat název domény DDNS serveru a port IP kamery do prohlížece, například: Registrace a použití pro DDND službu Uživatelé, které použijí DDNS management system poprvé, musí určit, který účet budou spravovat a prohlédnout si stav domény. Krok 1: jděte na adresu a najděte volbu Create Account. Vyplňte název domény.dyndns.org a poté klikněte na Add. Krok 2: Vepište svoje informace.

34 Krok 3: Po minutě obdržíte z DynDNS Support s potvrzovací adresou, např. Krok 4: Otevřete odkaz pro aktivaci vašeho názvu domény. Po aktivaci se přihlašte ke svému účtu. Krok 5: Zkontrolujte všechny DNS služby, zde v ukázce je vybrána zkušební verze na 14 dní.

35 Krok 6: Klikněte na odkaz, zobrazí se následující. Vepište svoje informace. Krok 7: Nyní dostanete dynamický název domény, který můžete použít v nastavení DDNS služby. (viz 7.4).

36 18.16 Konfigurace PTZ Zákaz přednastavených voleb. Nastavení rychlosti PTZ Správa uživatele a zařízení Nastavení více zařízení Přidáním více zařízení lze provést zobrazení více oken. 1. Dvakrát klikněte na druhý kanál vybavení. 2. Obnovte proud v LAN IP kamer. 3. Dvakrát klikněte na zařízení. 4. Vepište uživatelské jméno a heslo.

37 18.18 Nastavení uživatelského zařízení Přidejte uživatele a změňte heslo Údržba 1. Obnova továrních nastavení. 2. Restart zařízení. 3. Vylepšení firmwaru. 4. Vylepšení web UI.

38 19. Často kladené dotazy Co dělat, když nelze najít pomocí vyhledávacího nástroje IP adresu? Pokud kamera není zjevně poškozená, ale nefunguje, proveďte následující: 1. Ujistěte se, že je dobře připojený kabel RJ45 a použijte hlavu AMP s mezinárodním standardním vedením. Pamatujte, že kamera má vysoké nároky na datový tok. 2. Ujistěte se, že funguje DC adaptér. Nejprve zkontrolujte indikátor napájení, zda svítí. Poté zkontrolujte port kamery RJ45, žlutá LED znamená, že DC adaptér pracuje, zelené světlo znamená, že pracuje kabel RJ Ujistěte se, že jste ukončili všechny firewally a antivirové programy. Firewall zablokuje všechna narozpoznaná data, takže dokud je puštěný, vyhledávací nástroj nemůže najít IP kameru. Co dělat, když nevidím v prohlížeci IE obraz? 1. Ujistěte se, že jste nainstalovali video plug-in. Pokud je už nainstalovaný, zavřete antivirový program. 2. Najděte v prohlížeči IE nástroje, vyberte volby internetu a poté bezpečnost. Dovozce pro Českou republiku: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8
