NAS 323 NAS jako VPN Server

Rozměr: px

Začít zobrazení ze stránky:

Download "NAS 323 NAS jako VPN Server"

Ladislav Švec
před 9 lety
Počet zobrazení:

1 NAS 323 NAS jako VPN Server Naučte se používat NAS jako VPN server A S U S T O R C O L L E G E

2 CÍLE KURZU V tomto kurzu se naučíte: 1. Nastavit ASUSTOR NAS jako VPN server a připojit se k němu z počítačů s Windows a Mac. PŘEDPOKLADY Předpoklady pro kurz: Žádné Znalosti pro tento kurz: Žádné OBSAH 1. Nastavení VPN Serveru 1.1 Povolení a nastavení PPTP připojení 1.2 Povolení a nastavení OpenVPN připojení 2. Připojení k VPN serveru na Windows a Mac 2.1 Připojení k VPN serveru přes PPTP Windows Mac OS 2.2 Připojení k VPN serveru přes OpenVPN Windows Mac OS 2.3 Nastavení výchozí brány a přesměrování VPN klienta Windows Mac A S U S T O R C O L L E G E / 2

3 1. Nastavení VPN Serveru Pokud VPN server nemáte nainstalován, musíte ho nejdříve nainstalovat. Přihlaste se do ADM a v [App Central] vyhledejte a nainstalujte [VPN Server]. 1.1 Povolení a nastavení PPTP připojení Povolení služby PPTP: V záložce [Overview] klikněte na tlačítko pod nápisem [PPTP] pro povolení této služby. Přidání nového uživatele: Klikněte na [Privilege] [User] [Add]. Zvolte uživatele, kterého chcete přidat a klikněte na [Save]. V našem příkladu jsme přidali uživatele vpn. A S U S T O R C O L L E G E / 3

4 Zaškrtněte políčko [PPTP] a klikněte na [Apply]. Nyní, uživatel vpn může použít připojení PPTP. Pokročilé nastavení: Klikněte na [Settings] [PPTP]. Zde můžete upravit nastavení pro dynamickou IP adresu [Dynamic IP address], maximální počet připojených klientů [Max. client number], typ autentizace [Authentication], maximální MTU [Max. MTU], maximální MRU [Max. MRU] a IP adresu DNS serveru [DNS server]. Po provedení změn klikněte na [Apply] pro uložení. A S U S T O R C O L L E G E / 4

1.2 Povolení a nastavení OpenVPN připojení Povolení služby OpenVPN: V záložce [Overview] klikněte na tlačítko pod nápisem [OpenVPN] pro povolení této služby.

5 1.2 Povolení a nastavení OpenVPN připojení Povolení služby OpenVPN: V záložce [Overview] klikněte na tlačítko pod nápisem [OpenVPN] pro povolení této služby. Přidání nového uživatele: Klikněte na [Privilege] [User] [Add]. Zvolte uživatele, kterého chcete přidat a klikněte na [Save]. V našem příkladu jsme přidali uživatele vpn. A S U S T O R C O L L E G E / 5

Zaškrtněte políčko [OpenVPN] a klikněte na [Apply]. Nyní, uživatel vpn může použít připojení OpenVPN. Pokročilé nastavení: Klikněte na [Settings] [OpenVPN].

6 Zaškrtněte políčko [OpenVPN] a klikněte na [Apply]. Nyní, uživatel vpn může použít připojení OpenVPN. Pokročilé nastavení: Klikněte na [Settings] [OpenVPN]. Zde můžete upravit nastavení pro dynamickou IP adresu [Dynamic IP address], typ protokolu [Transmission Protocol], číslo portu [Port], maximální počet připojených uživatelů [Max. client number], kontrolní součet [Checksum (Digest)], typ šifrování [Encryption (Cipher)], IP adresu DNS serveru [DNS server], povolit přesměrování výchozí brány [Redirect gateway] a povolit kompresi VPN [VPN link compression]. Po provedení změn klikněte na [Apply] pro uložení. A S U S T O R C O L L E G E / 6

7 Poznámka: Klikněte na tlačítko [Download configuration file] pro stáhnutí konfiguračního souboru pro OpenVPN klienty. Pro úspěšné připojení stačí tento soubor naimportovat do vašeho VPN klienta. A S U S T O R C O L L E G E / 7

8 2. Připojení k VPN serveru na Windows a Mac 2.1 Připojení k VPN serveru přes PPTP Windows 7 Klikněte na [Control Panel] [All Control Panel Items] [Network and Sharing Center] [Set up a new connection or network]. Zvolte [Connect to a workplace] [Next]. A S U S T O R C O L L E G E / 8

9 Zvolte [No, create a new connection] [Next]. Zvolte [Use my Internet connection (VPN)]. Do kolonky [Internet address] zadejte IP adresu vašeho ASUSTOR NAS, a poté klikněte na [Next]. A S U S T O R C O L L E G E / 9

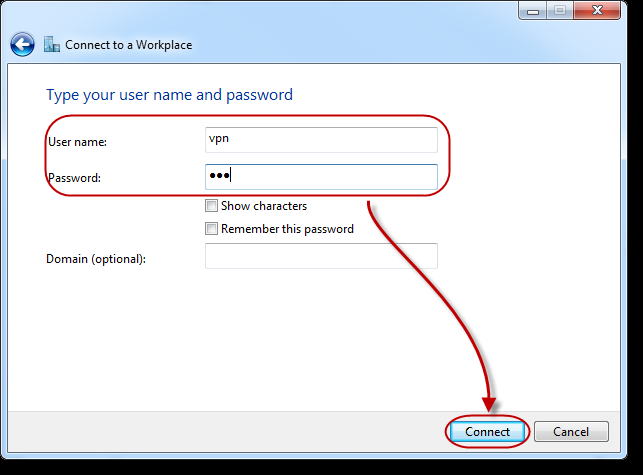

10 Zadejte vaše uživatelské jméno a heslo, a poté klikněte na tlačítko [Connect]. Nyní budete připojeni k vašemu ASUSTOR NAS. Poznámka: Pokud se nemůžete k VPN serveru připojit, zkontrolujte, zda nastavení VPN připojení je identické s nastavením VPC serveru. V našem příkladu zkontrolujeme, zda typ VPN [Type of VPN] je nastaven jako Point to Point Tunneling Protocol (PPTP), zda šifrování dat [Data encryption] je nastaveno jako PAP nebo MS- CHAP v2, a zda jsou tyto šifrování povolena zaškrtnutím v sekci [Allow these protocols]. A S U S T O R C O L L E G E / 10

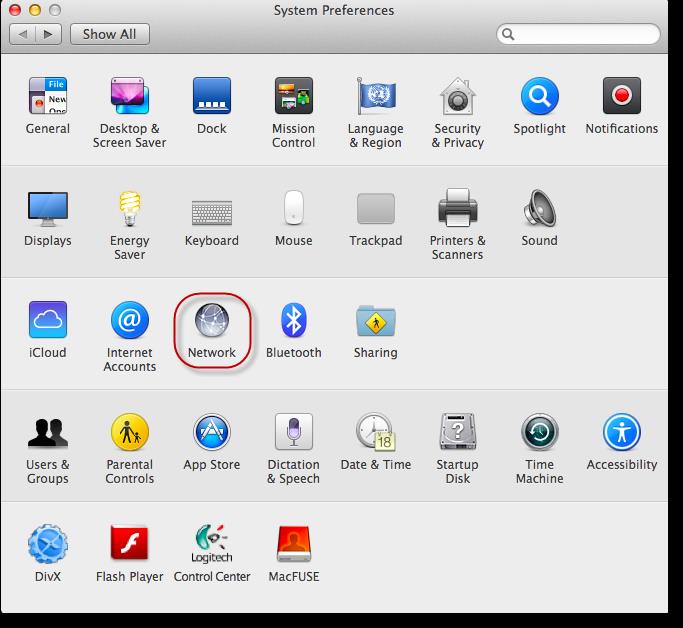

11 2.1.2 Mac OS V menu Apple zvolíme [System Preferences ]. Zvolíme [Network]. A S U S T O R C O L L E G E / 11

12 Klikneme na tlačítko [ + ] a jako [Interface] zvolíme [VPN], jako [VPN Type] zvolíme [PPTP] a jako [Service Name] zadáme [VPN (PPTP)]. Poté klikneme na [Create]. Zadejte IP adresu serveru do [Server Address] a vaše uživatelské jméno do [Account Name]. Jako [Encryption] zvolte [None]. Klikněte na [Connect]. Zkontrolujte, zda nastavení VPN klienta je stejné jako nastavení VPN serveru. A S U S T O R C O L L E G E / 12

13 Zadejte jméno a heslo pro VPN server a klikněte na [OK]. Nyní budete připojení k ASUSTOR NAS. Kdykoliv se můžete odpojit kliknutím na tlačítko [Disconnect]. A S U S T O R C O L L E G E / 13

14 2.2 Připojení k VPN serveru přes OpenVPN Windows 7 Stáhněte si a nainstalujte klienta OpenVPN z jejich webových stránek. Z vašeho ASUSTOR NAS si stáhněte konfigurační soubor pro OpenVPN klienta (více v kapitole 3.2). V poznámkovém bloku otevřete tento soubor - [asustor.ovpn] změňte IP adresu na IP adresu vašeho serveru a změny uložte. V obrázku níže jsme změnili IP adresu na A S U S T O R C O L L E G E / 14

$Zkopírujte soubor [asustor.ovpn] a [ca.crt] do složky C:\Program Files\OpenVPN\config\. Spusťte [OpenVPN GUI].$

15 Zkopírujte soubor [asustor.ovpn] a [ca.crt] do složky C:\Program Files\OpenVPN\config\. Spusťte [OpenVPN GUI]. Ve spodní liště obrazovky uvidíte jako na obrázku. Dvakrát na ni klikněte. Zadejte uživatelské jméno a heslo vašeho ASUSTOR NAS VPN serveru a klikněte na [OK]. A S U S T O R C O L L E G E / 15

16 Po úspěšném připojení se ikona zobrazí zeleně. Nyní jste připojeni k vašemu ASUSTOR NAS Mac OS Stáhněte aplikaci tunnelblick. Nainstalujte [Tunnelblick]. A S U S T O R C O L L E G E / 16

17 Po dokončení instalace klikněte na [Launch]. Klikněte na [I have configuration files]. A S U S T O R C O L L E G E / 17

18 Pokud jste již stáhli konfigurační soubor z ASUSTOR NAS klikněte na [OpenVPN Configuration(s)]. Nyní uvidíte složku [Empty Tunnelblick VPN Configuration] na ploše. Zkopírujte stáhnuté konfigurační soubory do této složky. Otevřete soubor [asustor.ovpn] a změňte IP adresu na IP adresu vašeho ASUSTOR NAS VPN serveru. A S U S T O R C O L L E G E / 18

19 Po uložení změň, přejmenujte tuto složku na [ASUSTORVPN.tblk]. Nastavení Tunnelblick VPN klienta je úspěšně dokončeno. A S U S T O R C O L L E G E / 19

20 V příkazové liště klikněte na ikonu [Tunnelblick] a zvolte [Connect ASUSTORVPN]. Po úspěšném připojení se bude zobrazovat stav a čas připojení. A S U S T O R C O L L E G E / 20

21 2.3 Nastavení výchozí brány a přesměrování VPN klienta Při použití VPN klienta bude systém automaticky přesměrovávat výchozí bránu VPN serveru. V tomto případě nebudete mít přístup k internetu, proto musíme změnit nastavení přesměrování výchozí brány Windows 7 Pravým tlačítkem klikněte na vaše VPN připojení a zvolte [Properties]. V záložce [Networking] klikněte na [Internet Protocol Version 4 (TCP/IPv4)], a poté klikněte na [Properties]. Klikněte na [Advanced ]. A S U S T O R C O L L E G E / 21

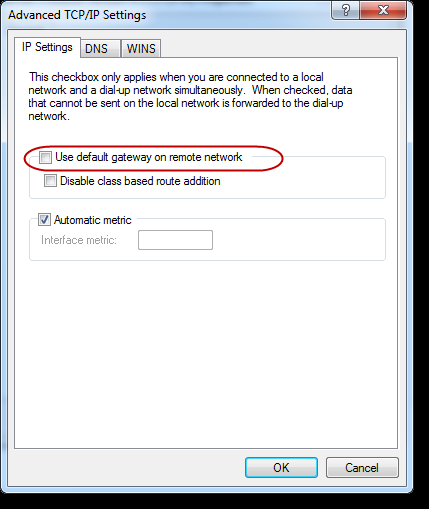

22 Odškrtněte políčko [Use default gateway on remote network]. A S U S T O R C O L L E G E / 22

23 2.3.2 Mac OS Spusťte [Terminal] a zadejte ifconfig-a. Uvidíte IP adresu vašeho VPN serveru. V operačním systému Mac je tato výchozí brána jen k připojení k VPN serveru a nelze se připojit k internetu. Proto musíme ručně zadat IP adresu ASUSTOR NAS. Změňte nebo za IP adresu ASUSTOR NAS. Postupujte podle uvedeného příkazu. sudo route add net / nebo sudo route add net / A S U S T O R C O L L E G E / 23
