SolVent regulátor. Pro volbu programu slouží jedno Tlačítko volby programu, zvolený stav je indikován čtyřmi LED diodami dále jen LED.

Transkript

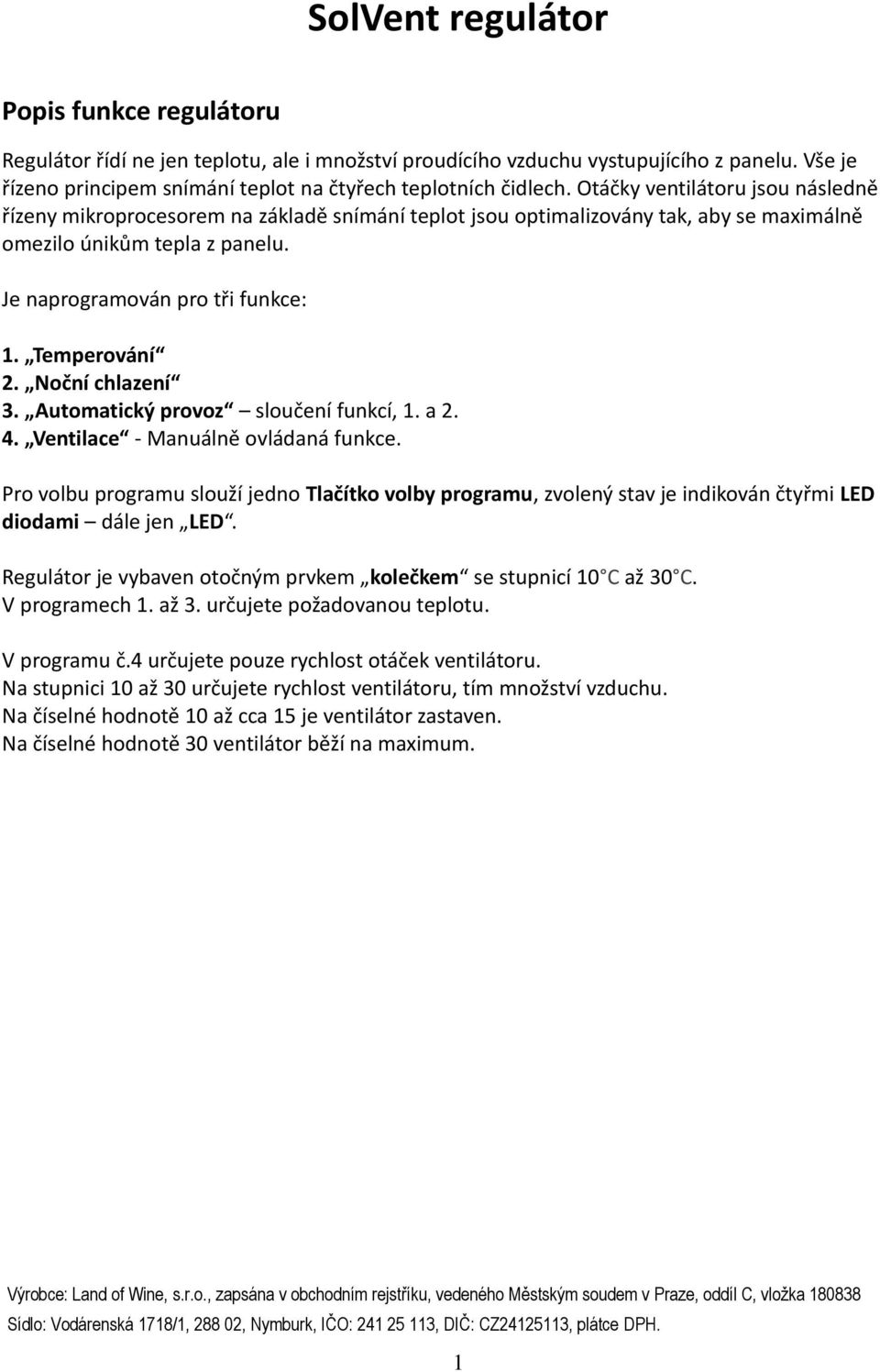

1 SolVent regulátor Popis funkce regulátoru Regulátor řídí ne jen teplotu, ale i množství proudícího vzduchu vystupujícího z panelu. Vše je řízeno principem snímání teplot na čtyřech teplotních čidlech. Otáčky ventilátoru jsou následně řízeny mikroprocesorem na základě snímání teplot jsou optimalizovány tak, aby se maximálně omezilo únikům tepla z panelu. Je naprogramován pro tři funkce: 1. Temperování 2. Noční chlazení 3. Automatický provoz sloučení funkcí, 1. a Ventilace - Manuálně ovládaná funkce. Pro volbu programu slouží jedno Tlačítko volby programu, zvolený stav je indikován čtyřmi LED diodami dále jen LED. Regulátor je vybaven otočným prvkem kolečkem se stupnicí 10 C až 30 C. V programech 1. až 3. určujete požadovanou teplotu. V programu č.4 určujete pouze rychlost otáček ventilátoru. Na stupnici 10 až 30 určujete rychlost ventilátoru, tím množství vzduchu. Na číselné hodnotě 10 až cca 15 je ventilátor zastaven. Na číselné hodnotě 30 ventilátor běží na maximum. 1

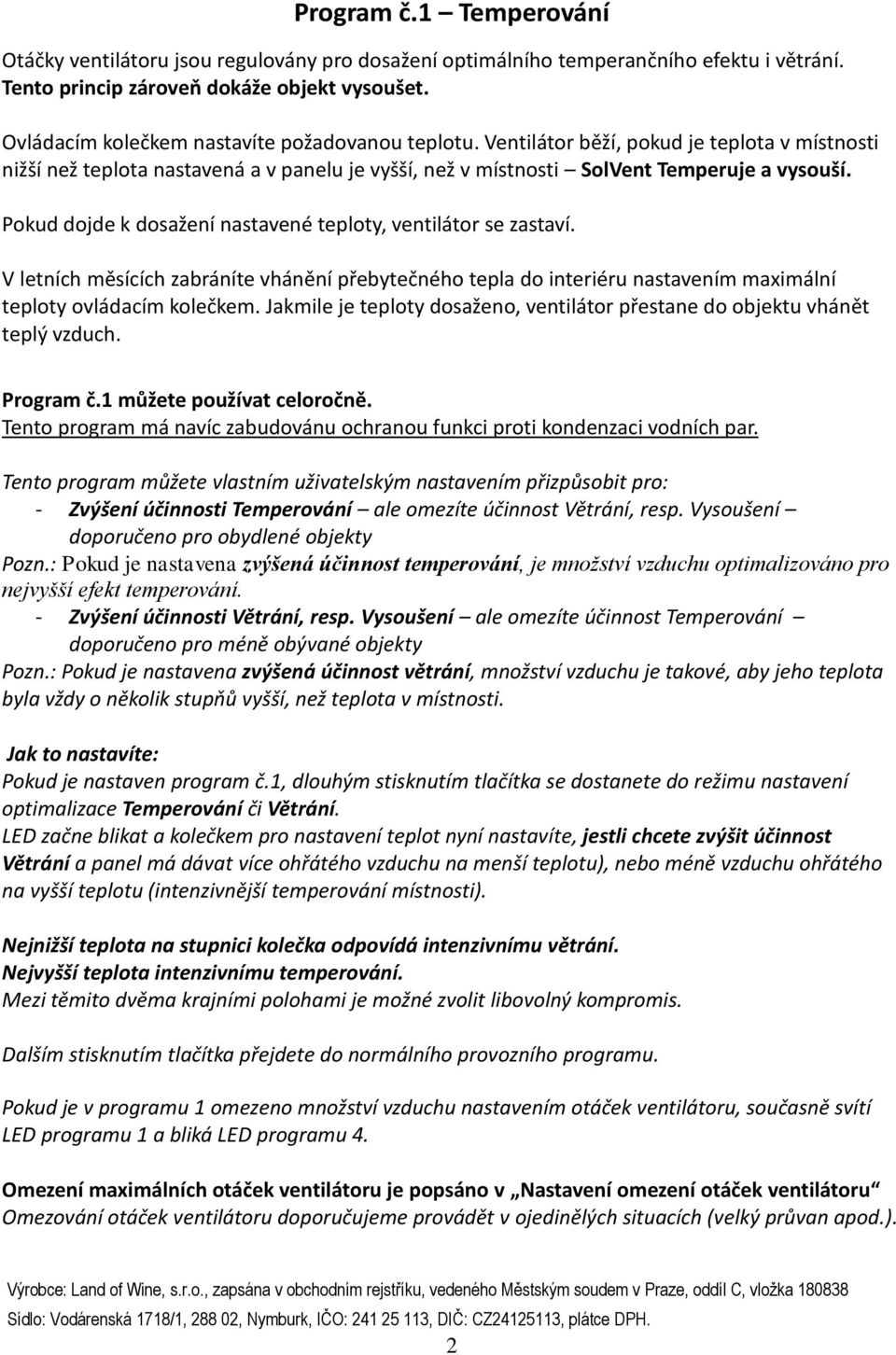

2 Program č.1 Temperování Otáčky ventilátoru jsou regulovány pro dosažení optimálního temperančního efektu i větrání. Tento princip zároveň dokáže objekt vysoušet. Ovládacím kolečkem nastavíte požadovanou teplotu. Ventilátor běží, pokud je teplota v místnosti nižší než teplota nastavená a v panelu je vyšší, než v místnosti SolVent Temperuje a vysouší. Pokud dojde k dosažení nastavené teploty, ventilátor se zastaví. V letních měsících zabráníte vhánění přebytečného tepla do interiéru nastavením maximální teploty ovládacím kolečkem. Jakmile je teploty dosaženo, ventilátor přestane do objektu vhánět teplý vzduch. Program č.1 můžete používat celoročně. Tento program má navíc zabudovánu ochranou funkci proti kondenzaci vodních par. Tento program můžete vlastním uživatelským nastavením přizpůsobit pro: - Zvýšení účinnosti Temperování ale omezíte účinnost Větrání, resp. Vysoušení doporučeno pro obydlené objekty Pozn.: Pokud je nastavena zvýšená účinnost temperování, je množství vzduchu optimalizováno pro nejvyšší efekt temperování. - Zvýšení účinnosti Větrání, resp. Vysoušení ale omezíte účinnost Temperování doporučeno pro méně obývané objekty Pozn.: Pokud je nastavena zvýšená účinnost větrání, množství vzduchu je takové, aby jeho teplota byla vždy o několik stupňů vyšší, než teplota v místnosti. Jak to nastavíte: Pokud je nastaven program č.1, dlouhým stisknutím tlačítka se dostanete do režimu nastavení optimalizace Temperování či Větrání. LED začne blikat a kolečkem pro nastavení teplot nyní nastavíte, jestli chcete zvýšit účinnost Větrání a panel má dávat více ohřátého vzduchu na menší teplotu), nebo méně vzduchu ohřátého na vyšší teplotu (intenzivnější temperování místnosti). Nejnižší teplota na stupnici kolečka odpovídá intenzivnímu větrání. Nejvyšší teplota intenzivnímu temperování. Mezi těmito dvěma krajními polohami je možné zvolit libovolný kompromis. Dalším stisknutím tlačítka přejdete do normálního provozního programu. Pokud je v programu 1 omezeno množství vzduchu nastavením otáček ventilátoru, současně svítí LED programu 1 a bliká LED programu 4. Omezení maximálních otáček ventilátoru je popsáno v Nastavení omezení otáček ventilátoru Omezování otáček ventilátoru doporučujeme provádět v ojedinělých situacích (velký průvan apod.). 2

3 Program č. 2 Noční chlazení Ovládacím kolečkem nastavíte teplotu na kterou má být interiér ochlazen. Aby se ventilátor rozběhl, musíte mít nastavenu teplotu nižší než máte v interiéru. Ventilátor se rozběhne, když je v panelu nižší teplota, než je v interiéru. Ventilátor běží dokud není v interiéru dosaženo nastavené teploty. Ventilátor se zastaví po dosažení nastavené teploty. Program č.2 doporučujeme používat v létě, když potřebujete interiér ochladit. Omezení maximálních otáček ventilátoru je popsáno v Nastavení omezení otáček ventilátoru Omezování otáček ventilátoru doporučujeme provádět v ojedinělých situacích (velký průvan, hluk proudícího vzduchu apod.). 3

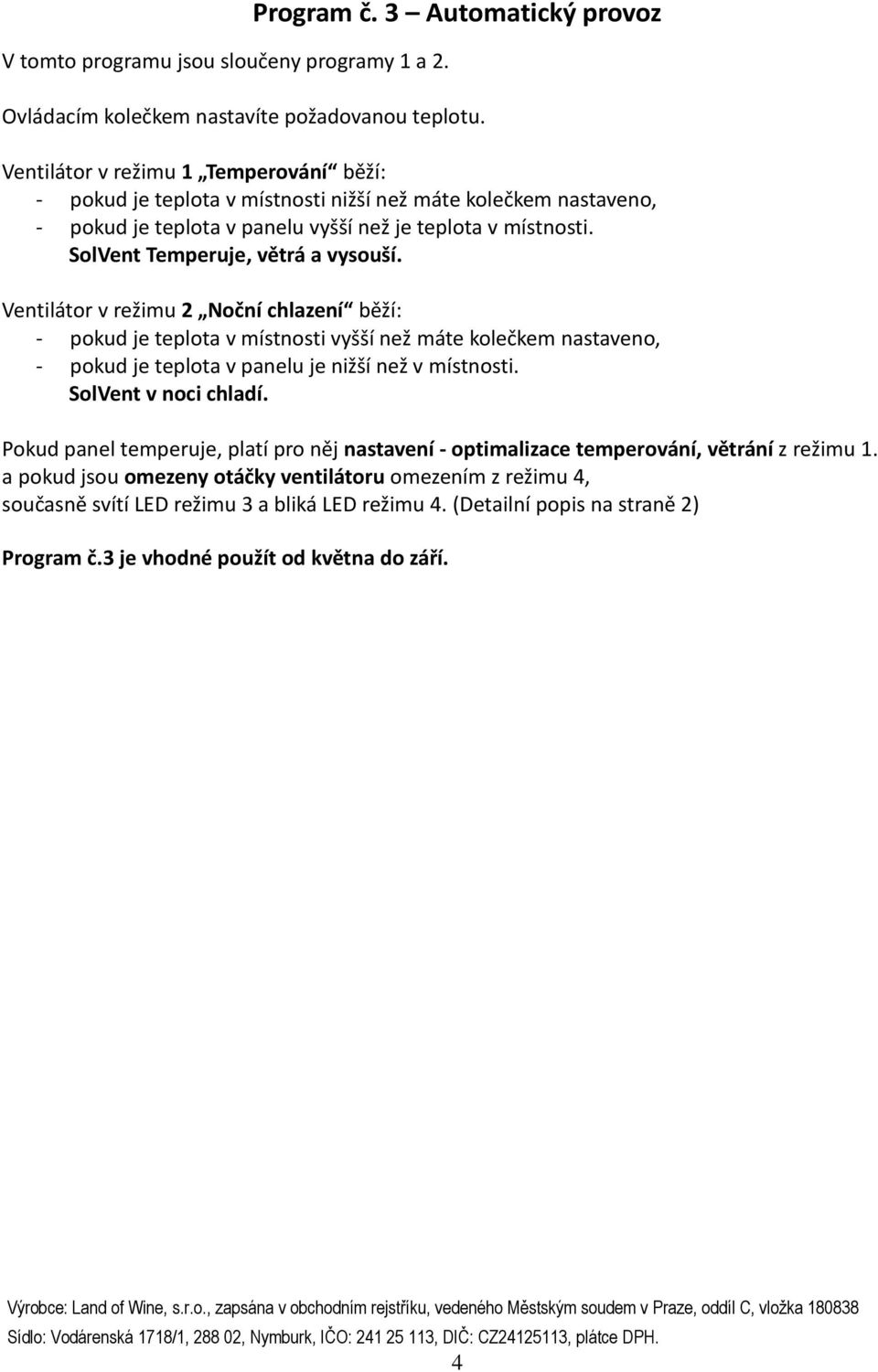

4 V tomto programu jsou sloučeny programy 1 a 2. Program č. 3 Automatický provoz Ovládacím kolečkem nastavíte požadovanou teplotu. Ventilátor v režimu 1 Temperování běží: - pokud je teplota v místnosti nižší než máte kolečkem nastaveno, - pokud je teplota v panelu vyšší než je teplota v místnosti. SolVent Temperuje, větrá a vysouší. Ventilátor v režimu 2 Noční chlazení běží: - pokud je teplota v místnosti vyšší než máte kolečkem nastaveno, - pokud je teplota v panelu je nižší než v místnosti. SolVent v noci chladí. Pokud panel temperuje, platí pro něj nastavení - optimalizace temperování, větrání z režimu 1. a pokud jsou omezeny otáčky ventilátoru omezením z režimu 4, současně svítí LED režimu 3 a bliká LED režimu 4. (Detailní popis na straně 2) Program č.3 je vhodné použít od května do září. 4

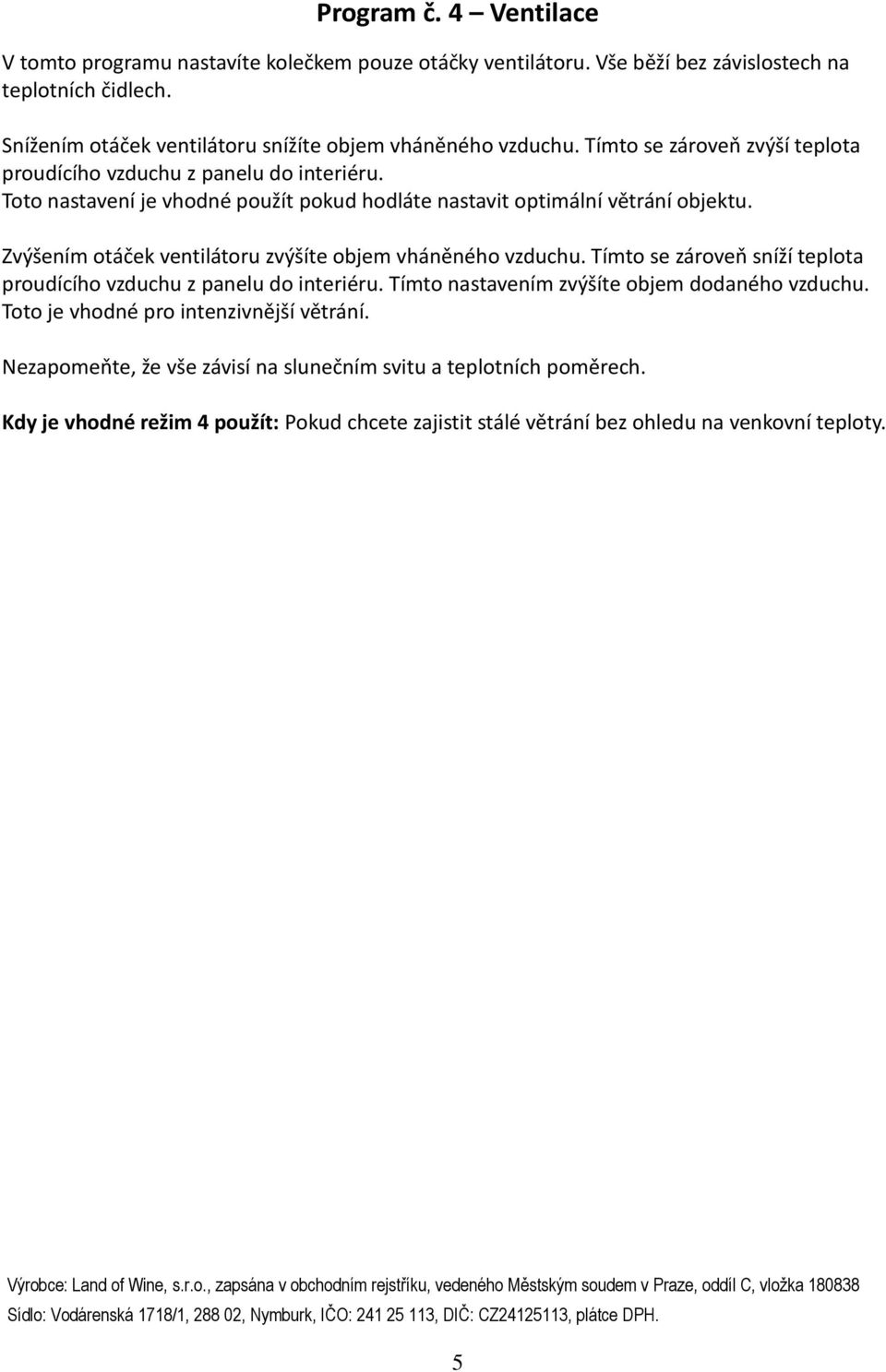

5 Program č. 4 Ventilace V tomto programu nastavíte kolečkem pouze otáčky ventilátoru. Vše běží bez závislostech na teplotních čidlech. Snížením otáček ventilátoru snížíte objem vháněného vzduchu. Tímto se zároveň zvýší teplota proudícího vzduchu z panelu do interiéru. Toto nastavení je vhodné použít pokud hodláte nastavit optimální větrání objektu. Zvýšením otáček ventilátoru zvýšíte objem vháněného vzduchu. Tímto se zároveň sníží teplota proudícího vzduchu z panelu do interiéru. Tímto nastavením zvýšíte objem dodaného vzduchu. Toto je vhodné pro intenzivnější větrání. Nezapomeňte, že vše závisí na slunečním svitu a teplotních poměrech. Kdy je vhodné režim 4 použít: Pokud chcete zajistit stálé větrání bez ohledu na venkovní teploty. 5

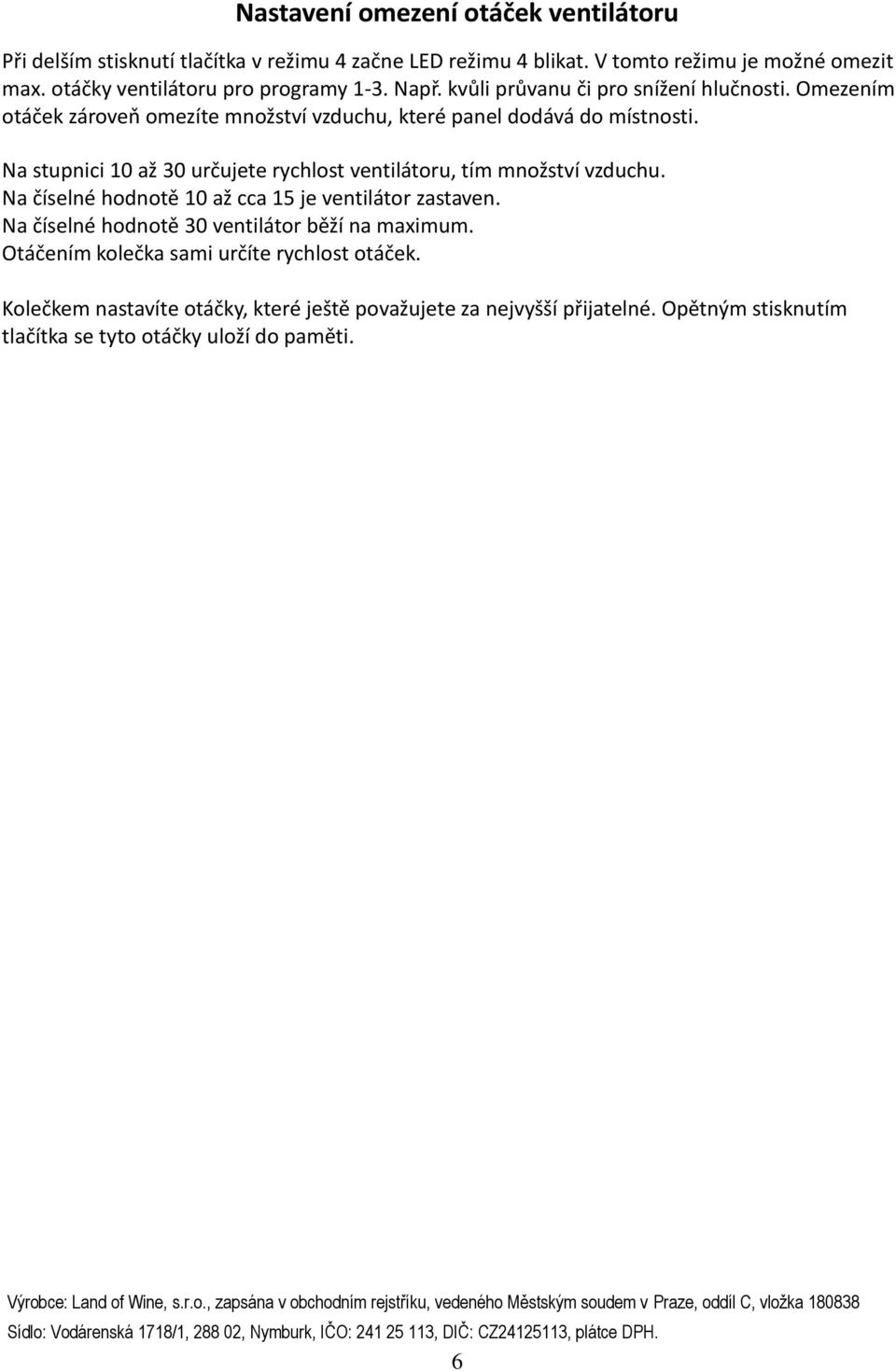

6 Nastavení omezení otáček ventilátoru Při delším stisknutí tlačítka v režimu 4 začne LED režimu 4 blikat. V tomto režimu je možné omezit max. otáčky ventilátoru pro programy 1-3. Např. kvůli průvanu či pro snížení hlučnosti. Omezením otáček zároveň omezíte množství vzduchu, které panel dodává do místnosti. Na stupnici 10 až 30 určujete rychlost ventilátoru, tím množství vzduchu. Na číselné hodnotě 10 až cca 15 je ventilátor zastaven. Na číselné hodnotě 30 ventilátor běží na maximum. Otáčením kolečka sami určíte rychlost otáček. Kolečkem nastavíte otáčky, které ještě považujete za nejvyšší přijatelné. Opětným stisknutím tlačítka se tyto otáčky uloží do paměti. 6

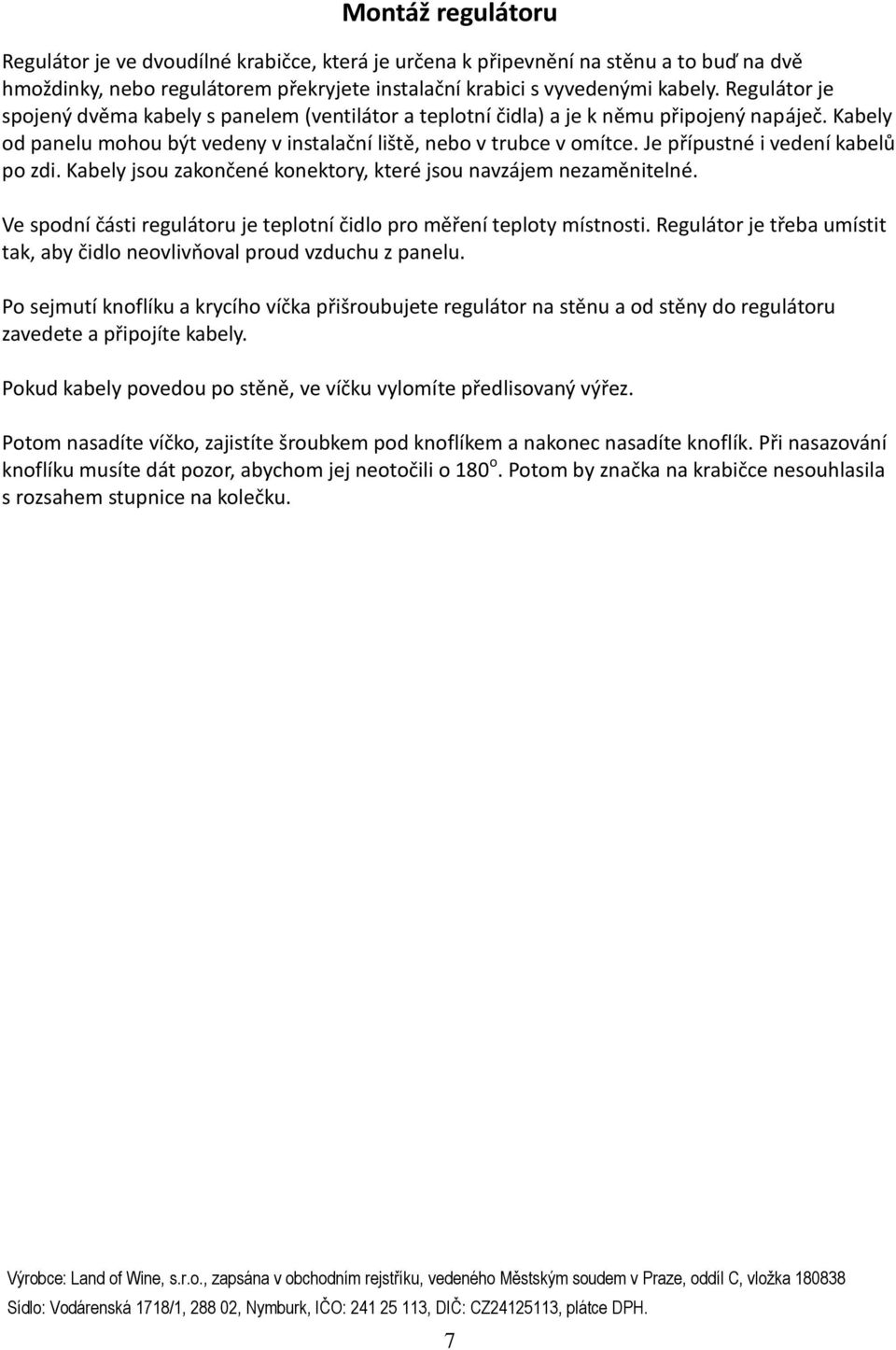

7 Montáž regulátoru Regulátor je ve dvoudílné krabičce, která je určena k připevnění na stěnu a to buď na dvě hmoždinky, nebo regulátorem překryjete instalační krabici s vyvedenými kabely. Regulátor je spojený dvěma kabely s panelem (ventilátor a teplotní čidla) a je k němu připojený napáječ. Kabely od panelu mohou být vedeny v instalační liště, nebo v trubce v omítce. Je přípustné i vedení kabelů po zdi. Kabely jsou zakončené konektory, které jsou navzájem nezaměnitelné. Ve spodní části regulátoru je teplotní čidlo pro měření teploty místnosti. Regulátor je třeba umístit tak, aby čidlo neovlivňoval proud vzduchu z panelu. Po sejmutí knoflíku a krycího víčka přišroubujete regulátor na stěnu a od stěny do regulátoru zavedete a připojíte kabely. Pokud kabely povedou po stěně, ve víčku vylomíte předlisovaný výřez. Potom nasadíte víčko, zajistíte šroubkem pod knoflíkem a nakonec nasadíte knoflík. Při nasazování knoflíku musíte dát pozor, abychom jej neotočili o 180 o. Potom by značka na krabičce nesouhlasila s rozsahem stupnice na kolečku. 7

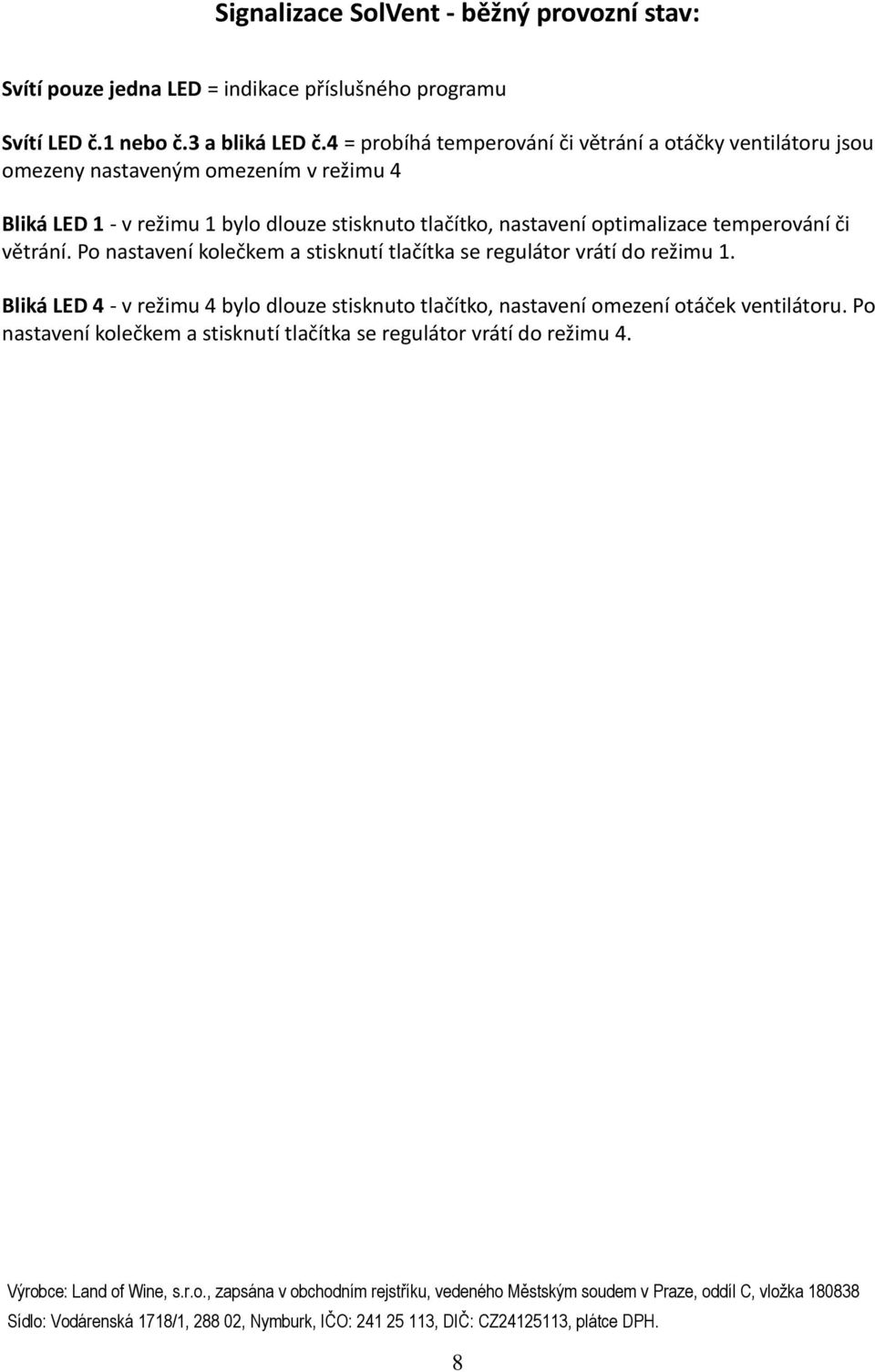

8 Signalizace SolVent - běžný provozní stav: Svítí pouze jedna LED = indikace příslušného programu Svítí LED č.1 nebo č.3 a bliká LED č.4 = probíhá temperování či větrání a otáčky ventilátoru jsou omezeny nastaveným omezením v režimu 4 Bliká LED 1 - v režimu 1 bylo dlouze stisknuto tlačítko, nastavení optimalizace temperování či větrání. Po nastavení kolečkem a stisknutí tlačítka se regulátor vrátí do režimu 1. Bliká LED 4 - v režimu 4 bylo dlouze stisknuto tlačítko, nastavení omezení otáček ventilátoru. Po nastavení kolečkem a stisknutí tlačítka se regulátor vrátí do režimu 4. 8

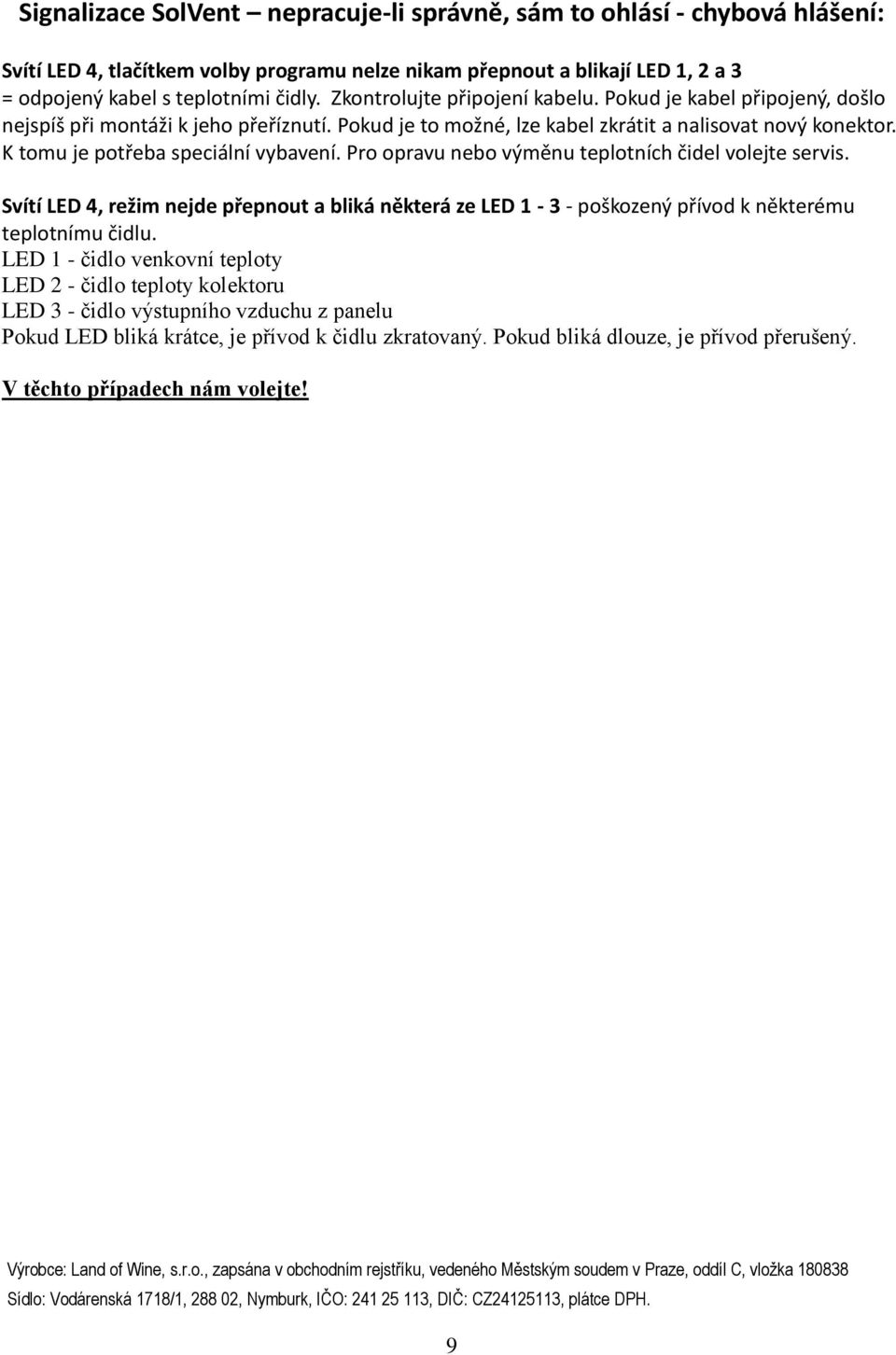

9 Signalizace SolVent nepracuje-li správně, sám to ohlásí - chybová hlášení: Svítí LED 4, tlačítkem volby programu nelze nikam přepnout a blikají LED 1, 2 a 3 = odpojený kabel s teplotními čidly. Zkontrolujte připojení kabelu. Pokud je kabel připojený, došlo nejspíš při montáži k jeho přeříznutí. Pokud je to možné, lze kabel zkrátit a nalisovat nový konektor. K tomu je potřeba speciální vybavení. Pro opravu nebo výměnu teplotních čidel volejte servis. Svítí LED 4, režim nejde přepnout a bliká některá ze LED poškozený přívod k některému teplotnímu čidlu. LED 1 - čidlo venkovní teploty LED 2 - čidlo teploty kolektoru LED 3 - čidlo výstupního vzduchu z panelu Pokud LED bliká krátce, je přívod k čidlu zkratovaný. Pokud bliká dlouze, je přívod přerušený. V těchto případech nám volejte! 9

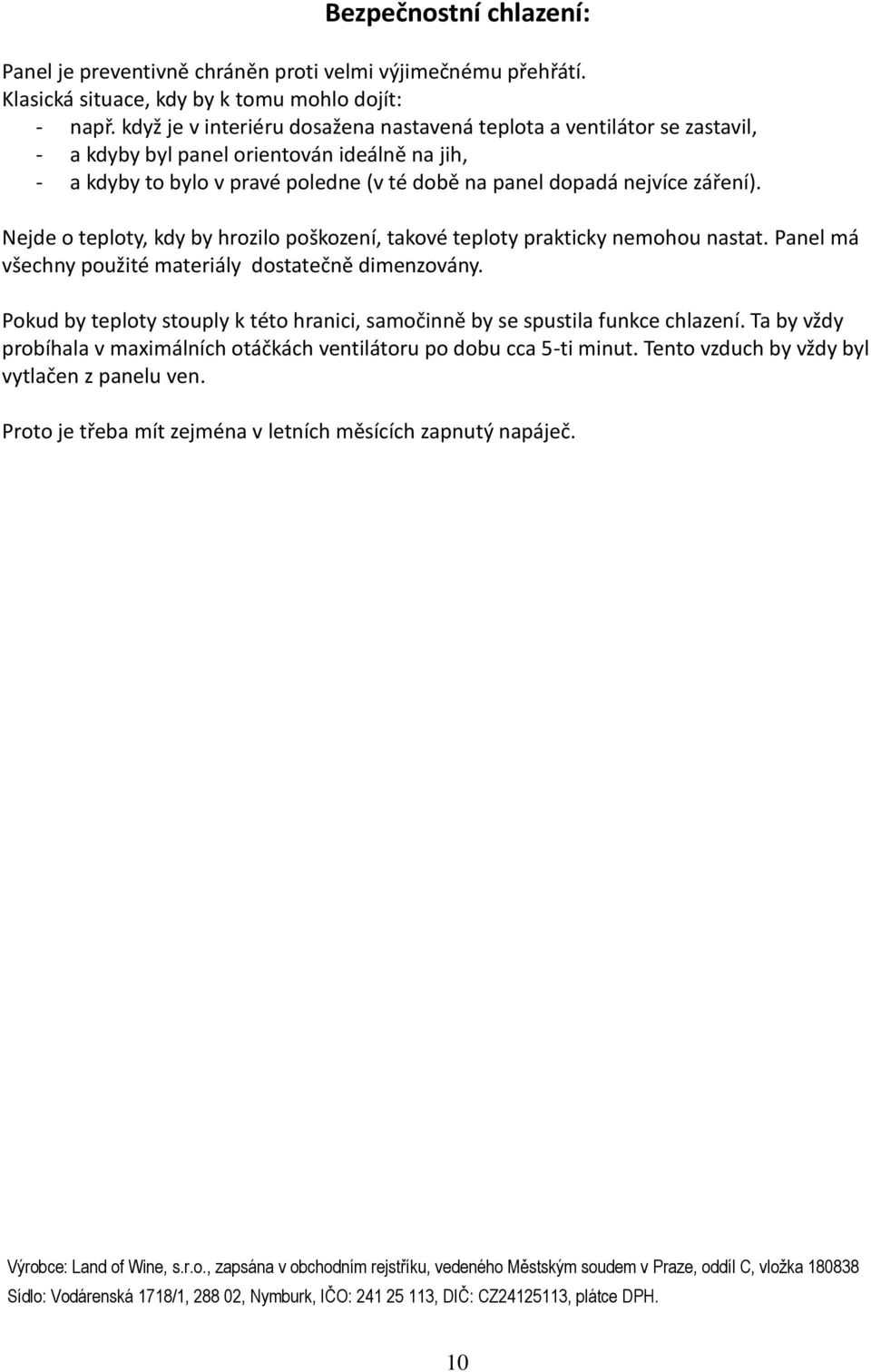

10 Bezpečnostní chlazení: Panel je preventivně chráněn proti velmi výjimečnému přehřátí. Klasická situace, kdy by k tomu mohlo dojít: - např. když je v interiéru dosažena nastavená teplota a ventilátor se zastavil, - a kdyby byl panel orientován ideálně na jih, - a kdyby to bylo v pravé poledne (v té době na panel dopadá nejvíce záření). Nejde o teploty, kdy by hrozilo poškození, takové teploty prakticky nemohou nastat. Panel má všechny použité materiály dostatečně dimenzovány. Pokud by teploty stouply k této hranici, samočinně by se spustila funkce chlazení. Ta by vždy probíhala v maximálních otáčkách ventilátoru po dobu cca 5-ti minut. Tento vzduch by vždy byl vytlačen z panelu ven. Proto je třeba mít zejména v letních měsících zapnutý napáječ. 10
