1 CZ Návod k obsluze Ohřívač - tepelné čerpadlo CombiVal Ohřívač - tepelné WPE (300), čerpadlo WPER (300) CombiVal WP-VT (2141) Hoval CZ s.r.o. Republikánská Plzeň tel/fax , servis@hoval.cz / Změny vyhrazeny /

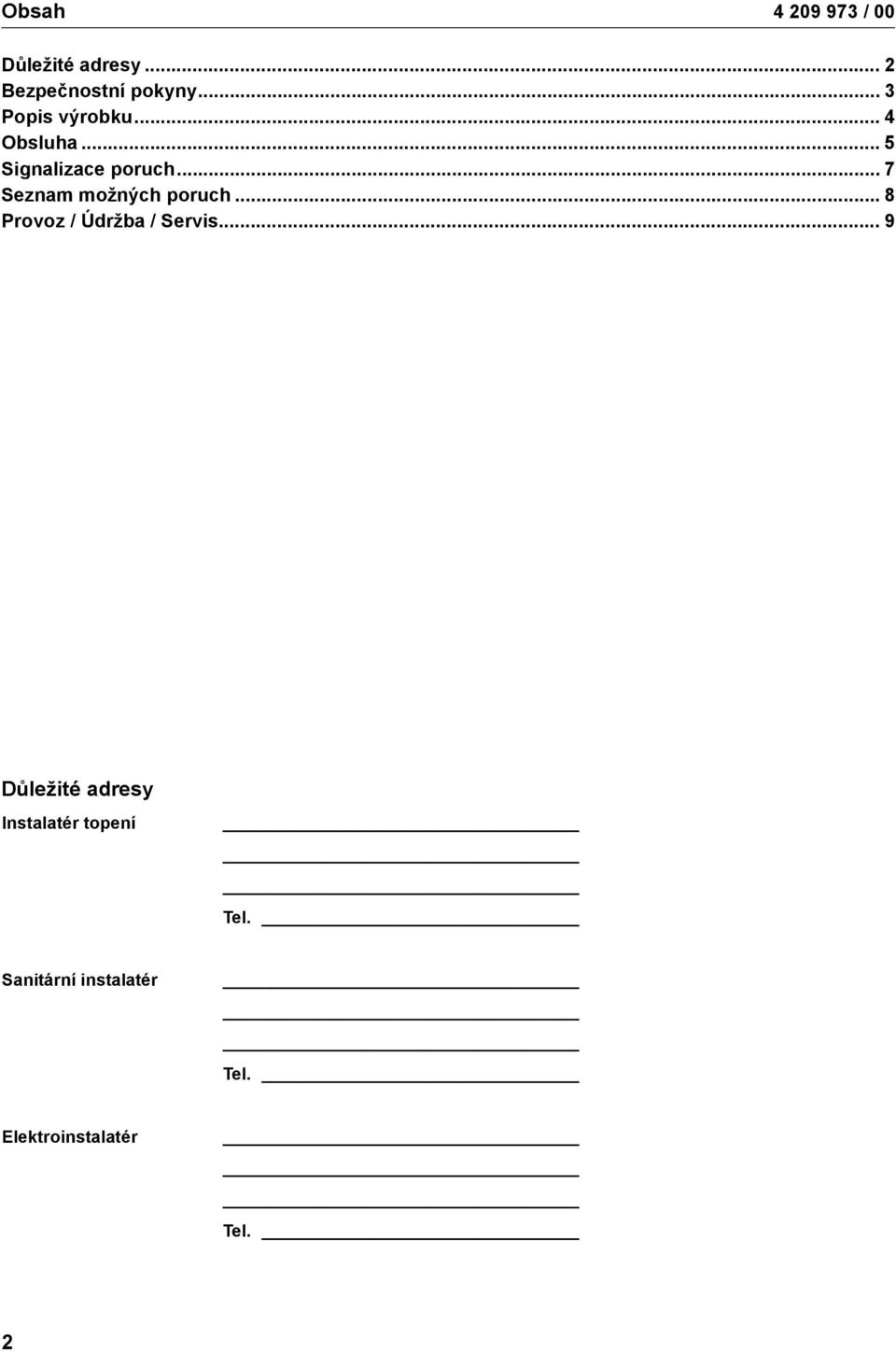

2 Obsah / 00 Důležité adresy...2 Bezpečnostní pokyny...3 Popis výrobku...4 Obsluha...5 Signalizace poruch...7 Seznam možných poruch...8 Provoz / Údržba / Servis...9 Důležité adresy Instalatér topení Tel. Sanitární instalatér Tel. Elektroinstalatér Tel. 2

3 / 00 Bezpečnostní pokyny Vážený zákazníku, v případě poruchy nebo poškození zařízení jej odstavte z provozu a uvědomte servisního pracovníka rmy Hoval. Ohřívač/tepelné čerpadlo Hoval vám při správné obsluze přinese mnoho užitku a budete spokojeni s jeho spolehlivým provozem. Bezpečnostní pokyny Některé instalační a servisní úkony na tepelném čerpadle mohou být nebezpečné (vysoké tlaky, elektrické napětí), proto je smějí vykonávat pouze příslušně proškolení a kvali kovaní servisní technici. Při pracích na tomto zařízení je třeba dbát všech bezpečnostních pokynů, uvedených v příslušných podkladech i na nálepkách a štítcích na zařízení, jakož i platných bezpečnostních předpisů. Pozor! Před započetím jakýchkoli servisních nebo údržbářských prací je třeba zařízení nejprve odpojit od elektrické sítě. 3

4 Popis výrobku / 00 Popis výrobku Ochrana před korozí Ohřívač je uvnitř opatřen dvojitou smaltovanou vrstvou. Ochranná vrstva je dimenzována pro pitnou vodu standardní kvality. V případě používání vody s agresivnějším složením nelze zaručit bezchybnou funkci bez dalších ochranných opatření. Předpokladem pro záruku je pravidelná kontrola ochranné anody (obr. 1), popřípadě výměna anody instalatérem. Obr. 1 ochranná anoda b a Hořčíkovou ochrannou anodu je třeba bezpodmínečně vyměnit, pokud její průměr poklesne pod 10 mm. A a c hořčíková ochranná anoda (a) elektrický ohřev (b) 4

5 / 00 Obsluha Obsluha CombiVal WP-VT (2141) (elektronické řízení) 12 3 Ovládací panel 4 Úroveň uživatele (hlavní menu) Hauptmenu K dispozici je 12 informací, resp. funkcí: Zobrazení 1. Teplota ohřáté vody Wasser 45 C -zobrazení skutečné teploty 2. Teplota výparníku 2. otáčet ovladačem až po nastavení požadované teploty (např. 50 C) Setpoint 50 C 3. Stisknout ovladač = potvrdit - nově nastavená teplota se uloží. Nastavit teplotu lze v rozmezí 45 C - 55 C! 1 Indikace stavu a poruch tepelného čerpadla: zelená=provoz, oranžová=standby, červená=porucha 2 Indikace stavu a poruch přídavného ohřevu (kotel, resp. elektrická topná vložka): zelená=provoz, oranžová=standby, červená=porucha Všeobecně Elektronické řízení má 2 programové úrovně: Hlavní menu (úroveň uživatele) Servisní menu (úroveň odborníka) Za provozu je standardně zobrazeno hlavní menu. V uživatelské úrovni lze na displeji (3) odečítat funkce (nahoře) a stav, resp. nastavené hodnoty (dole). Displej lze aktivovat pootočením nebo stiskem ovladače (4) - displej se rozsvítí. Ovladač otáčení = volba funkce/hodnoty stisknutí = 1. krátce: objeví se blikající linka nebo číslice = lze změnit nastavené hodnoty. Pokud není změna potvrze na (dalším krátkým stiskem), změna nastavení se neprovede. 2. dlouze (> 3 sekundy) = přechod do servisního menu Verdamp 5 C - zobrazení skutečné teploty 3. Výstraha/Porucha Alarm Kód výstrahy/poruchy 0= žádná porucha 1-10 = viz str. 7 Akceptace = 4. Údaje o provozním módu Zustand W.Wasser TČ v módu ohřevu vody Další údaje: Aus=VYP Standby Legionel = ohřev na 65 C Odmrazovací stavy: Abtau Gas Abt.Luft Abt.Aus Abt.Stop 5. Žádaná teplota vody Nastavená teplota Setpoint 45 C - žádaná teplota ohřáté vody Nastavení teploty ohřáté vody lze změnit následujícím postupem: 1. stisknout ovladač Setpoint 45 C B L I K Á! 6. Min.teplota ohřáté vody T min 35 C - žádaná minimální teplota Nastavení probíhá stejně jako v bodu 5. Pokud je tato teplota podkročena, je připojen přídavný ohřev podle provozního módu (viz bod 7). 7. Provozní mód W.Pumpe WP+ EL Je uvolněno tepelné čerpadlo a přídavný elektrický ohřev. Další volitelné provozní módy*: Aus=VYP WP = jen tep. čerpadlo E L = jen elektroohřev Kessel = jen kotel WP+ Kes. = tepelné čerpadlo a kotel * nastavit pouze instalovanou kombinaci 8. Ochrana proti legionelám Legionel Ein Ein = teplota vody v ohřívači bude 1x týdně zvýšena na 65 C Aus = ochrana vypnuta 5

6 Obsluha 9. Oddělená ventilace VenKon Tato funkce je určena pro samostatné větrání ve standby-módu tepelného čerpadla: 1 = ventilátor - 1. stupeň (nižší výkon) 2 = ventilátor - 2. stupeň (vyšší výkon) 0 = samostatné větrání vypnuto - ventilátor je v provozu pouze společně s tepelným čerpadlem! 10. Volba výkonu ventilátoru VenBetr 1 2 Stupeň výkonu za provozu 1 = 1. stupeň = nižší rychlost a výkon 2 = 2. stupeň = vyšší 11. Ochranná anoda Anode Auto Zobrazení stavu Auto = signální anoda (upozornění na výměnu) Manuel = anoda není signální (je třeba periodická kontrola - viz str. 4) 12. Teplota snímače Temp 1-20 C Zobrazení stavu / hod- -20 C = snímač není připojen skutečná teplota, pokud je snímač zapojen dodatečně (např. teplota topné vody, venkovní teploty atd.) Rozsah teplot od -20 C do 100 C Úroveň odborníka (servisní Sevicemenu 1. Verze softwaru Software 1.11 verze 2. Odmrazovací mód Abtau Gas Způsob odmrazování Gas = horkovzdušné od-mrazování (bypass) Luft = není relevantní Aus 8 C = není relevantní* * použití je zakázáno! 3. Maximální provozní teplota (ohřátá voda) T max 55 C Nastavení žádané max. teploty Pozor! Nastavená žádaná teplota 55 C = max. nastavitelná teplota ohřáté vody (Setpoint). Nastavitelný rozsah: 5 C - 62 C Nastavení smí změnit pouze odborník! 4. Stav anody Anode -20 C stav ochranné hořčíkové anody -20 C = anoda neporušena (i.o.) Pozor! Stav anody je indikován pouze pro signální anodu. Důležité! Nastavený stav / mód, resp. nastavené hodnoty nesmějí být měněny. Zejména nesmějí být měněna nastavení servisního menu (úroveň odborníka) / 00 Popis funkce ovládání pro typ WP-VT (2141) Mód přípravy teplé vody Ohřívač se vytápí podle nastavení tepelným čerpadlem, elektroohřevem nebo kotlem. Funkce přípravy teplé vody je řízena uživatelským programem: Tepelné čerpadlo: Provozní stav Ohřev vody. Řízení podle teploty: podle hodnoty od snímače (Tmax=Setpoint + Tmin). Tepelné čerpadlo se připojí, pokud je nastavená žádaná hodnota podkročena; při dosažení žádané hodnoty se odpojí. Je-li tepelné čerpadlo odpojeno, žádané teploty ohřáté vody se dosahuje zvoleným dohřevem (hysteréza: TČ +1/-3K; dohřev +/-1K). Tepelné čerpadlo je automaticky odpojeno, pokud je podkročena odpařovací teplota -18 C. Provozní mód je indikován na ovládacím panelu (viz str 5: displej - pozice 3.) Mód odmrazování Odmrazování (horkovzdušné, bypassem) probíhá automaticky podle potřeby. Odmrazování pomocí odmrazovacího ventilu je spuštěno (při vypnutém ventilátoru), pokud teplota výparníku klesne pod -2 C. Odmrazování končí, dosáhne-li teplota odmrazovacího snímače hodnoty +5 C. Pokud se nepodaří dosáhnout této teploty během 20 minut, odmrazování je zastaveno a pokračuje normální provoz. Odmrazovacím intervalem jsou 2 hodiny. Ochrana proti legionelám V případě nízké spotřeby ohřáté vody (=voda v ohřívači zůstává po delší dobu), je doporučeno aktivovat funkci ochrany proti legionelám. Je-li tato funkce aktivována (viz uživatelský program), je voda periodicky ohřívána na 65 C. Nejprve je voda ohřáta tepelným čerpadlem na 55 C (doba trvání max. 7 hodin), pak pomocí dohřevu (pokud je zapojen) ohřáta na 65 C. Pokud se nepodaří teploty 65 C dosáhnout během 12 hodin, je zobrazena varovná zpráva. Časová sekvence ochrany proti legionelám činí 168 hodin (7 dní) a opakuje se periodicky tak dlouho, dokud je funkce aktivní. 6

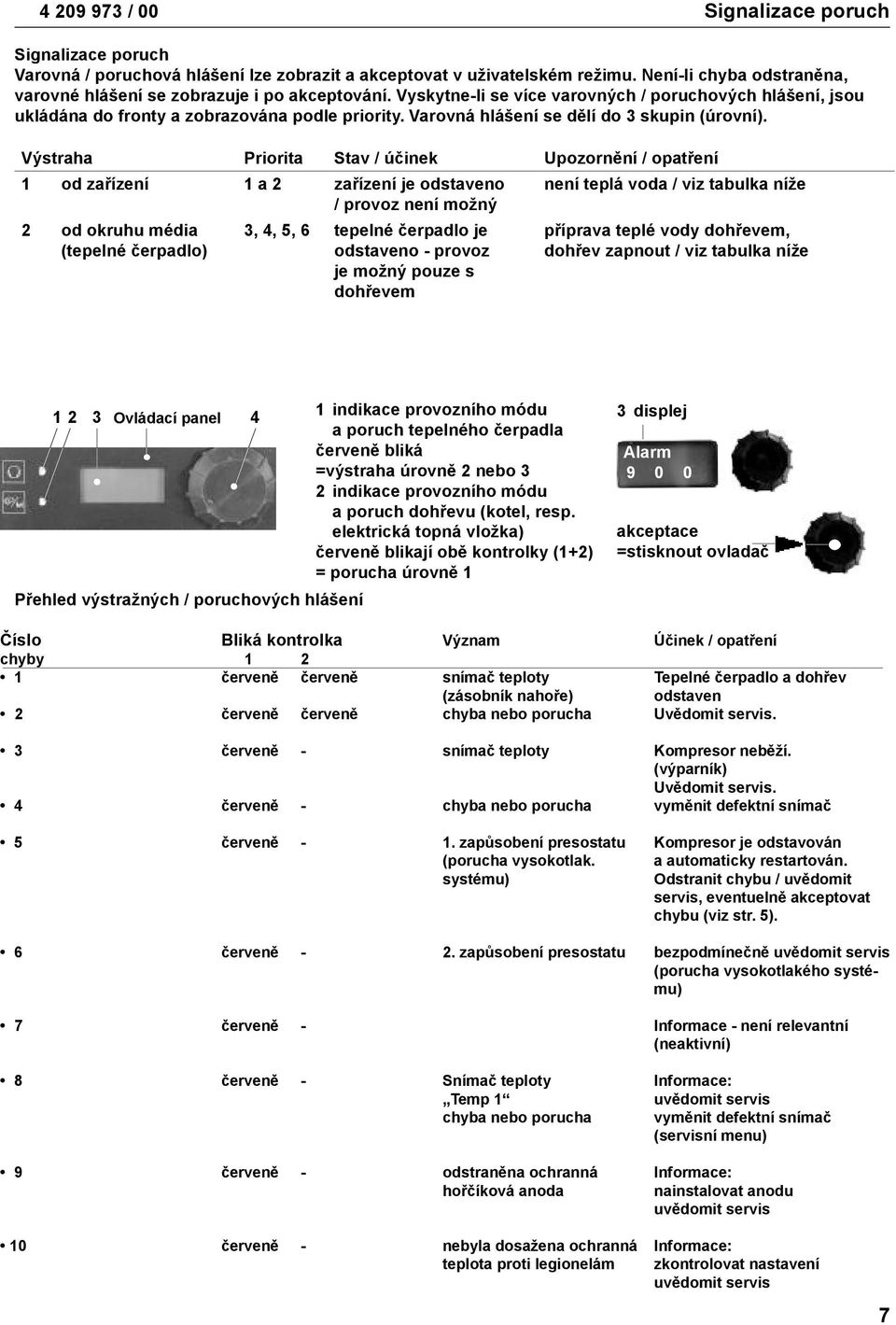

7 / 00 Signalizace poruch Signalizace poruch Varovná / poruchová hlášení lze zobrazit a akceptovat v uživatelském režimu. Není-li chyba odstraněna, varovné hlášení se zobrazuje i po akceptování. Vyskytne-li se více varovných / poruchových hlášení, jsou ukládána do fronty a zobrazována podle priority. Varovná hlášení se dělí do 3 skupin (úrovní). Výstraha Priorita Stav / účinek Upozornění / opatření 1 od zařízení 1 a 2 zařízení je odstaveno / provoz není možný 2 od okruhu média (tepelné čerpadlo) 3, 4, 5, 6 tepelné čerpadlo je odstaveno - provoz je možný pouze s dohřevem není teplá voda / viz tabulka níže příprava teplé vody dohřevem, dohřev zapnout / viz tabulka níže Ovládací panel Přehled výstražných / poruchových hlášení 1 indikace provozního módu a poruch tepelného čerpadla červeně bliká =výstraha úrovně 2 nebo 3 2 indikace provozního módu a poruch dohřevu (kotel, resp. elektrická topná vložka) červeně blikají obě kontrolky (1+2) = porucha úrovně 1 3 displej Alarm akceptace =stisknout ovladač Číslo Bliká kontrolka Význam Účinek / opatření chyby červeně červeně snímač teploty Tepelné čerpadlo a dohřev (zásobník nahoře) odstaven 2 červeně červeně chyba nebo porucha Uvědomit servis. 3 červeně - snímač teploty Kompresor neběží. (výparník) Uvědomit servis. 4 červeně - chyba nebo porucha vyměnit defektní snímač 5 červeně - 1. zapůsobení presostatu Kompresor je odstavován (porucha vysokotlak. a automaticky restartován. systému) Odstranit chybu / uvědomit servis, eventuelně akceptovat chybu (viz str. 5). 6 červeně - 2. zapůsobení presostatu bezpodmínečně uvědomit servis (porucha vysokotlakého systému) 7 červeně - Informace - není relevantní (neaktivní) 8 červeně - Snímač teploty Informace: Temp 1 uvědomit servis chyba nebo porucha vyměnit defektní snímač (servisní menu) 9 červeně - odstraněna ochranná Informace: hořčíková anoda nainstalovat anodu uvědomit servis 10 červeně - nebyla dosažena ochranná Informace: teplota proti legionelám zkontrolovat nastavení uvědomit servis 7

8 Seznam možných poruch / 00 Riziko poruch lze minimalizovat uzavřením servisní smlouvy. Pokud se přesto vyskytne porucha, postupujte podle následující tabulky. Ujistěte se, že byly dodrženy pokyny obsažené v návodu. Pokud se přesto nepodaří poruchu odstranit, obraťte se na servis Hoval. Typ CombiVal WP-VT (2141) Porucha Hlášení na displeji chyba elektroinstalace displej je prázdný elektroohřev nefunguje, ačkoliv je zapnutý dohřev nefunguje, ačkoli je jeho funkce aktivována Příčina viz displej v zásuvce není proud hlavní vypínač vypnutý přehřátí vadná elektropřípojka vadná elektropřípojka vadné čerpadlo čerpadlo zablokováno kotel není připraven Odstranění viz displej vyměnit pojistky zapnout hlavní vypínač odblokovat pojistný termostat vyměnit vyměnit vyměnit protočit zkontrolovat kotel, nastavit porucha č. 5 nebo 6 za provozu vzniká kondenzát zápach porucha vysokotlak. systému ucpaný odtok kondenzátu v odtoku není nainstalován sifon sifon je bez vody viz přehled poruch vyčistit nainstalovat naplnit Je třeba pravidelně kontrolovat mřížku nasávaného a odváděného vzduchu a v případě potřeby je vyčistit! 8

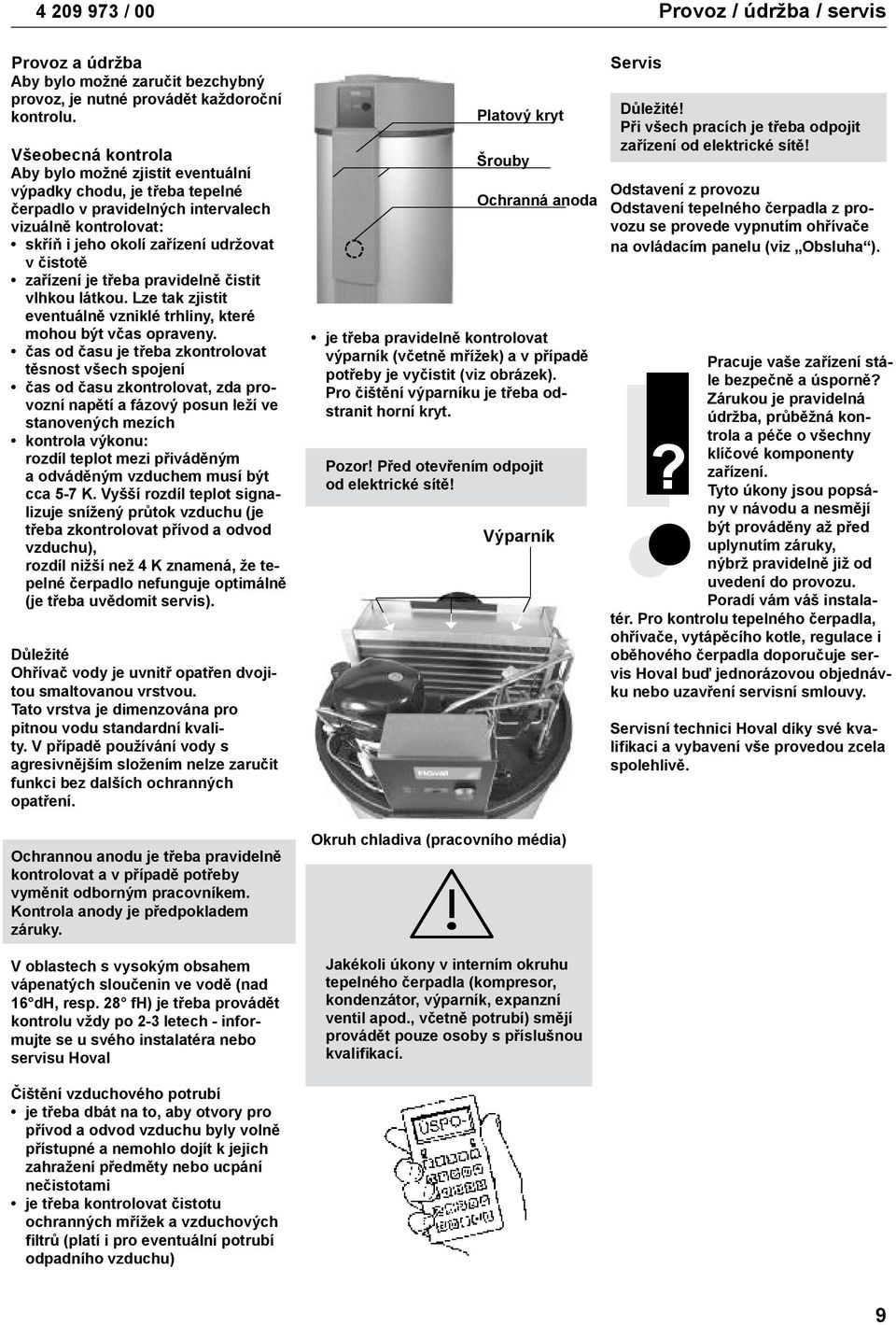

9 / 00 Provoz / údržba / servis Provoz a údržba Aby bylo možné zaručit bezchybný provoz, je nutné provádět každoroční kontrolu. Všeobecná kontrola Aby bylo možné zjistit eventuální výpadky chodu, je třeba tepelné čerpadlo v pravidelných intervalech vizuálně kontrolovat: skříň i jeho okolí zařízení udržovat v čistotě zařízení je třeba pravidelně čistit vlhkou látkou. Lze tak zjistit eventuálně vzniklé trhliny, které mohou být včas opraveny. čas od času je třeba zkontrolovat těsnost všech spojení čas od času zkontrolovat, zda provozní napětí a fázový posun leží ve stanovených mezích kontrola výkonu: rozdíl teplot mezi přiváděným a odváděným vzduchem musí být cca 5-7 K. Vyšší rozdíl teplot signalizuje snížený průtok vzduchu (je třeba zkontrolovat přívod a odvod vzduchu), rozdíl nižší než 4 K znamená, že tepelné čerpadlo nefunguje optimálně (je třeba uvědomit servis). Důležité Ohřívač vody je uvnitř opatřen dvojitou smaltovanou vrstvou. Tato vrstva je dimenzována pro pitnou vodu standardní kvality. V případě používání vody s agresivnějším složením nelze zaručit funkci bez dalších ochranných opatření. Ochrannou anodu je třeba pravidelně kontrolovat a v případě potřeby vyměnit odborným pracovníkem. Kontrola anody je předpokladem záruky. V oblastech s vysokým obsahem vápenatých sloučenin ve vodě (nad 16 dh, resp. 28 fh) je třeba provádět kontrolu vždy po 2-3 letech - informujte se u svého instalatéra nebo servisu Hoval Čištění vzduchového potrubí je třeba dbát na to, aby otvory pro přívod a odvod vzduchu byly volně přístupné a nemohlo dojít k jejich zahražení předměty nebo ucpání nečistotami je třeba kontrolovat čistotu ochranných mřížek a vzduchových ltrů (platí i pro eventuální potrubí odpadního vzduchu) Platový kryt Šrouby Ochranná anoda je třeba pravidelně kontrolovat výparník (včetně mřížek) a v případě potřeby je vyčistit (viz obrázek). Pro čištění výparníku je třeba odstranit horní kryt. Pozor! Před otevřením odpojit od elektrické sítě! Výparník Okruh chladiva (pracovního média) Jakékoli úkony v interním okruhu tepelného čerpadla (kompresor, kondenzátor, výparník, expanzní ventil apod., včetně potrubí) smějí provádět pouze osoby s příslušnou kvali kací. Servis Důležité! Při všech pracích je třeba odpojit zařízení od elektrické sítě! Odstavení z provozu Odstavení tepelného čerpadla z provozu se provede vypnutím ohřívače na ovládacím panelu (viz Obsluha ). Pracuje vaše zařízení stále bezpečně a úsporně? Zárukou je pravidelná údržba, průběžná kontrola a péče o všechny klíčové komponenty zařízení.? Tyto úkony jsou popsány v návodu a nesmějí být prováděny až před uplynutím záruky, nýbrž pravidelně již od uvedení do provozu. Poradí vám váš instalatér. Pro kontrolu tepelného čerpadla, ohřívače, vytápěcího kotle, regulace i oběhového čerpadla doporučuje servis Hoval buď jednorázovou objednávku nebo uzavření servisní smlouvy. Servisní technici Hoval díky své kvali kaci a vybavení vše provedou zcela spolehlivě. 9
