1 Izolované komínové systémy BokraSLIM katalog výrobků 2012 Izolovaný komínový systém BokraSLIM

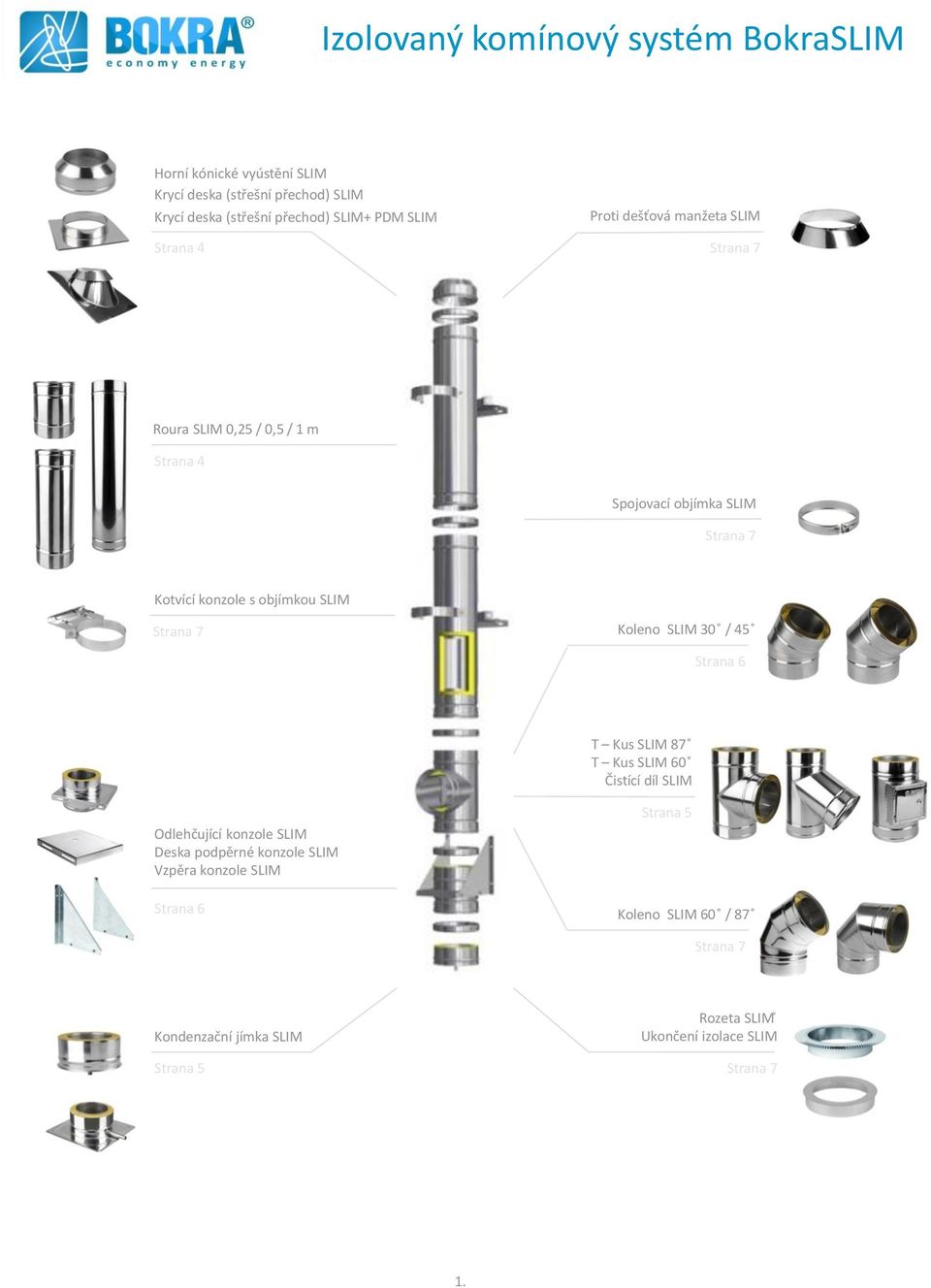

2 Izolovaný komínový systém BokraSLIM Horní kónické vyústění SLIM Krycí deska (střešní přechod) SLIM Krycí deska (střešní přechod) SLIM+ PDM SLIM Strana 4 Proti dešťová manžeta SLIM Strana 7 Roura SLIM 0,25 / 0,5 / 1 m Strana 4 Spojovací objímka SLIM Strana 7 Kotvící konzole s objímkou SLIM Strana 7 Koleno SLIM 30 / 45 Strana 6 T Kus SLIM 87 T Kus SLIM 60 Čistící díl SLIM Odlehčující konzole SLIM Deska podpěrné konzole SLIM Vzpěra konzole SLIM Strana 6 Strana 5 Koleno SLIM 60 / 87 Strana 7 Kondenzační jímka SLIM Strana 5 Rozeta SLIM Ukončení izolace SLIM Strana 7 1.

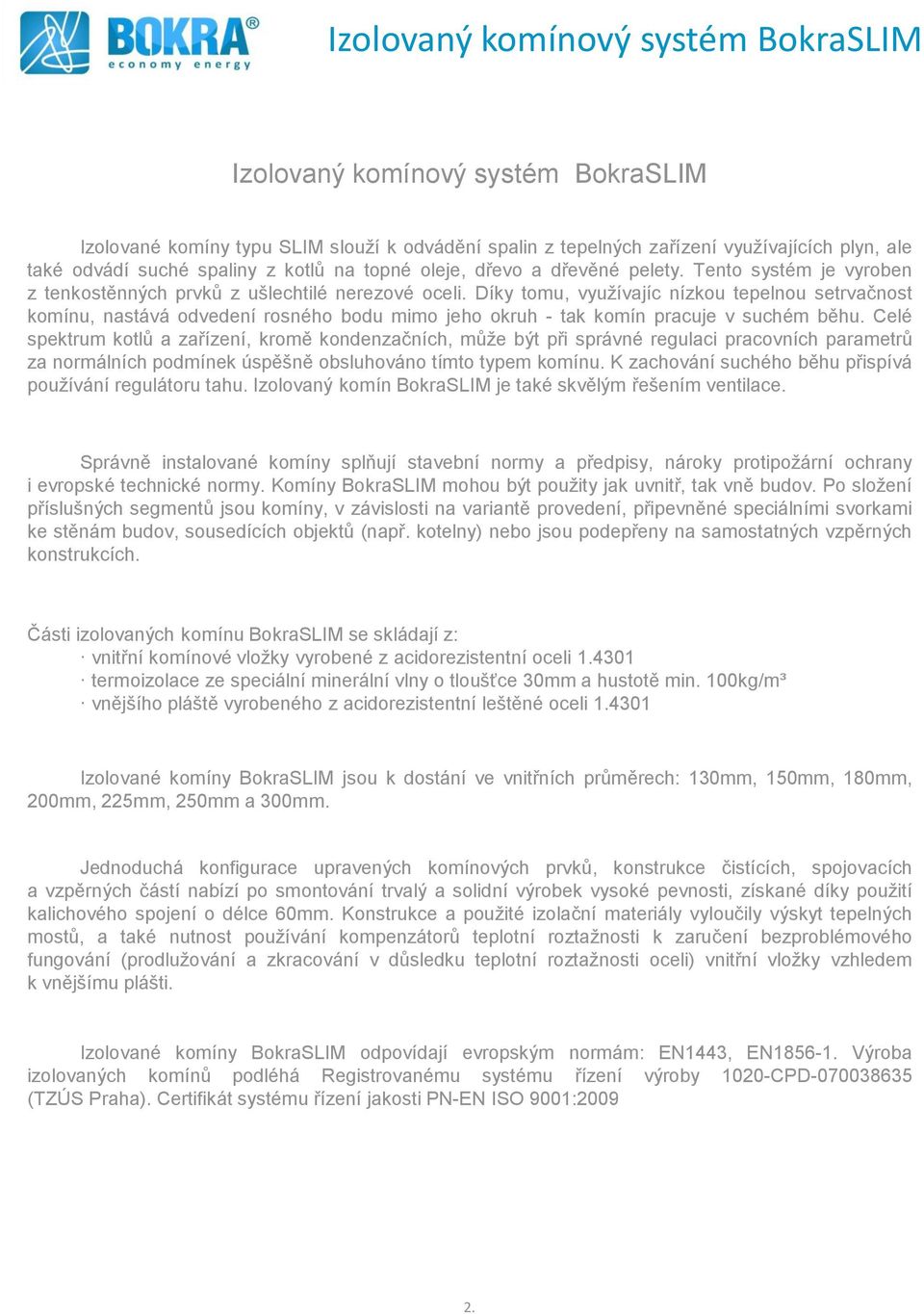

3 Izolovaný komínový systém BokraSLIM Izolovaný komínový systém BokraSLIM Izolované komíny typu SLIM slouží k odvádění spalin z tepelných zařízení využívajících plyn, ale také odvádí suché spaliny z kotlů na topné oleje, dřevo a dřevěné pelety. Tento systém je vyroben z tenkostěnných prvků z ušlechtilé nerezové oceli. Díky tomu, využívajíc nízkou tepelnou setrvačnost komínu, nastává odvedení rosného bodu mimo jeho okruh - tak komín pracuje v suchém běhu. Celé spektrum kotlů a zařízení, kromě kondenzačních, může být při správné regulaci pracovních parametrů za normálních podmínek úspěšně obsluhováno tímto typem komínu. K zachování suchého běhu přispívá používání regulátoru tahu. Izolovaný komín BokraSLIM je také skvělým řešením ventilace. Správně instalované komíny splňují stavební normy a předpisy, nároky protipožární ochrany i evropské technické normy. Komíny BokraSLIM mohou být použity jak uvnitř, tak vně budov. Po složení příslušných segmentů jsou komíny, v závislosti na variantě provedení, připevněné speciálními svorkami ke stěnám budov, sousedících objektů (např. kotelny) nebo jsou podepřeny na samostatných vzpěrných konstrukcích. Části izolovaných komínu BokraSLIM se skládají z: vnitřní komínové vložky vyrobené z acidorezistentní oceli termoizolace ze speciální minerální vlny o tloušťce 30mm a hustotě min. 100kg/m³ vnějšího pláště vyrobeného z acidorezistentní leštěné oceli Izolované komíny BokraSLIM jsou k dostání ve vnitřních průměrech: 130mm, 150mm, 180mm, 200mm, 225mm, 250mm a 300mm. Jednoduchá konfigurace upravených komínových prvků, konstrukce čistících, spojovacích a vzpěrných částí nabízí po smontování trvalý a solidní výrobek vysoké pevnosti, získané díky použití kalichového spojení o délce 60mm. Konstrukce a použité izolační materiály vyloučily výskyt tepelných mostů, a také nutnost používání kompenzátorů teplotní roztažnosti k zaručení bezproblémového fungování (prodlužování a zkracování v důsledku teplotní roztažnosti oceli) vnitřní vložky vzhledem k vnějšímu plášti. Izolované komíny BokraSLIM odpovídají evropským normám: EN1443, EN Výroba izolovaných komínů podléhá Registrovanému systému řízení výroby 1020-CPD (TZÚS Praha). Certifikát systému řízení jakosti PN-EN ISO 9001:

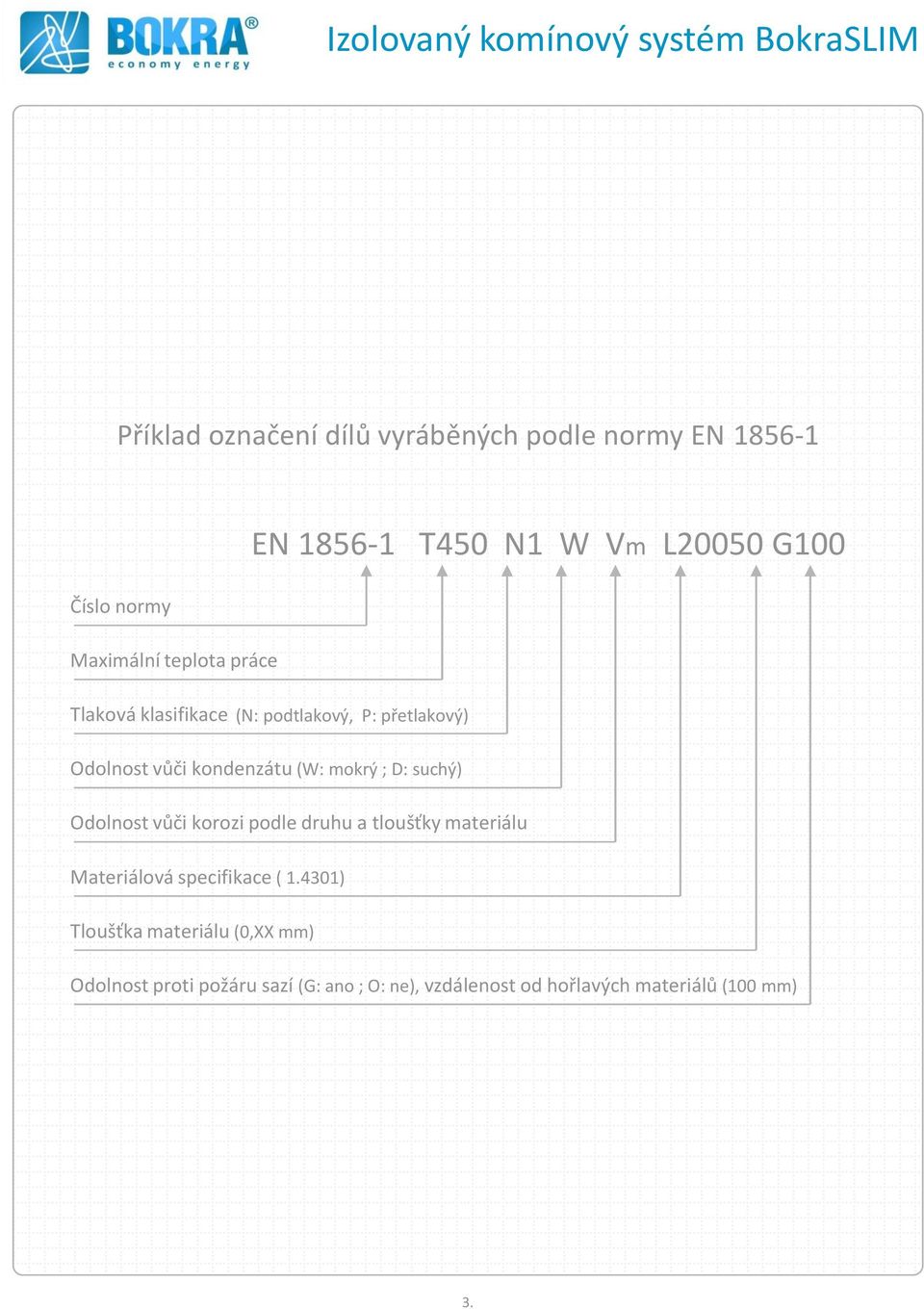

4 Izolovaný komínový systém BokraSLIM Příklad označení dílů vyráběných podle normy EN EN T450 N1 W Vm L20050 G100 Číslo normy Maximální teplota práce Tlaková klasifikace (N: podtlakový, P: přetlakový) Odolnost vůči kondenzátu (W: mokrý ; D: suchý) Odolnost vůči korozi podle druhu a tloušťky materiálu Materiálová specifikace ( ) Tloušťka materiálu (0,XX mm) Odolnost proti požáru sazí (G: ano ; O: ne), vzdálenost od hořlavých materiálů (100 mm) 3.

5 Izolovaný komínový systém BokraSlim V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Horní kónické vyústění SLIM Krycí deska (střešní přechod) SLIM D A Krycí deska (střešní přechod) SLIM + Proti dešťová manžeta SLIM Ø rozsah regulace rozměr základní desky a x b x x x 500 nad x x x 650 Roura SLIM 0,25m Roura SLIM 0,5m Roura SLIM 1m 4.

6 Izolovaný komínový systém BokraSlim V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. T-kus SLIM 87 L C T-kus SLIM 60 L Čisticí díl SLIM Kondenzační jímka SLIM Kotvící deska s kondenzační jímkou SLIM 5.

7 Izolovaný komínový systém BokraSlim V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Odlehčující konzole SLIM Deska podpěrné konzole SLIM Vzpěra konzole SLIM Koleno SLIM 30 L 177 C 45 Koleno SLIM 45 L 162 C 45 6.

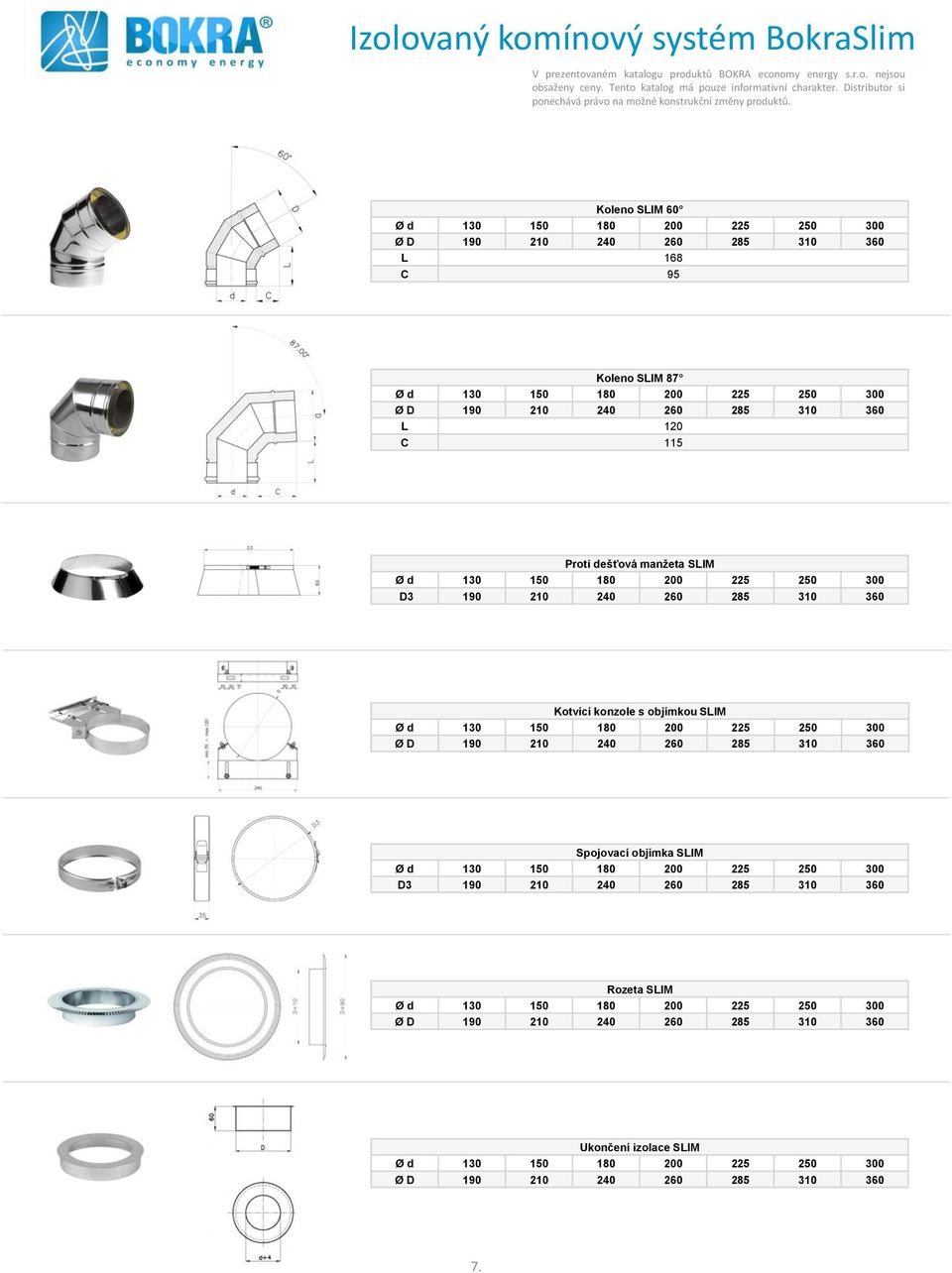

8 Izolovaný komínový systém BokraSlim V prezentovaném katalogu produktů BOKRA economy energy s.r.o. nejsou obsaženy ceny. Tento katalog má pouze informativní charakter. Distributor si ponechává právo na možné konstrukční změny produktů. Koleno SLIM 60 L 168 C 95 Koleno SLIM 87 L 120 C 115 Proti dešťová manžeta SLIM D Kotvící konzole s objímkou SLIM Spojovací objímka SLIM D Rozeta SLIM Ukončení izolace SLIM 7.

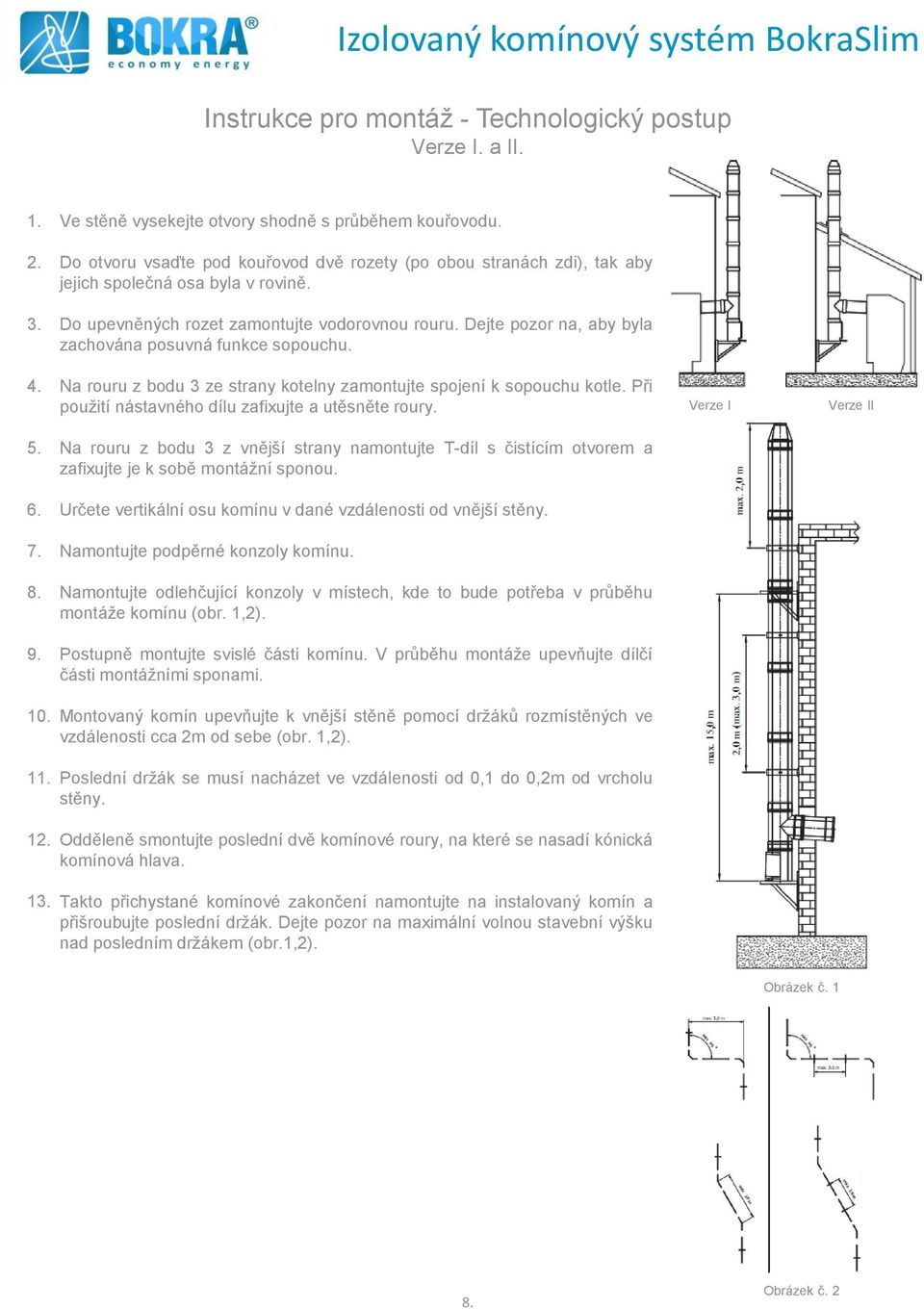

9 Izolovaný komínový systém BokraSlim Instrukce pro montáž - Technologický postup Verze I. a II. 1. Ve stěně vysekejte otvory shodně s průběhem kouřovodu. 2. Do otvoru vsaďte pod kouřovod dvě rozety (po obou stranách zdi), tak aby jejich společná osa byla v rovině. 3. Do upevněných rozet zamontujte vodorovnou rouru. Dejte pozor na, aby byla zachována posuvná funkce sopouchu. 4. Na rouru z bodu 3 ze strany kotelny zamontujte spojení k sopouchu kotle. Při použití nástavného dílu zafixujte a utěsněte roury. Verze I Verze II 5. Na rouru z bodu 3 z vnější strany namontujte T-díl s čistícím otvorem a zafixujte je k sobě montážní sponou. 6. Určete vertikální osu komínu v dané vzdálenosti od vnější stěny. 7. Namontujte podpěrné konzoly komínu. 8. Namontujte odlehčující konzoly v místech, kde to bude potřeba v průběhu montáže komínu (obr. 1,2). 9. Postupně montujte svislé části komínu. V průběhu montáže upevňujte dílčí části montážními sponami Montovaný komín upevňujte k vnější stěně pomocí držáků rozmístěných ve vzdálenosti cca 2m od sebe (obr. 1,2). Poslední držák se musí nacházet ve vzdálenosti od 0,1 do 0,2m od vrcholu stěny. Odděleně smontujte poslední dvě komínové roury, na které se nasadí kónická komínová hlava. Takto přichystané komínové zakončení namontujte na instalovaný komín a přišroubujte poslední držák. Dejte pozor na maximální volnou stavební výšku nad posledním držákem (obr.1,2). Obrázek č Obrázek č. 2
