PROVÁDDĚNÍ TLAKOVÉ A KOUŘOVÉ ZKOUŠKY KOMÍNŮ

Transkript

1 PROGRAM DALŠÍHO VZDĚLÁVÁNÍ KOMINÍK KONTROLA A ČIŠTĚNÍ SPALINOVÝCH CEST ( H) OBOR KOMINÍK (36-56-H/01) STUDIJNÍ TEXT K VZDĚLÁVACÍMU MODULU PROVÁDDĚNÍ TLAKOVÉ A KOUŘOVÉ ZKOUŠKY KOMÍNŮ (KÓD MODULU KC 3) Učebnice vznikla v rámci projektu Další profesní vzdělávání pro technické kvalifikace registrační číslo CZ.1.07/3.2.05/ Projekt byl spolufinancován Evropským sociálním fondem a státní rozpočtem České republiky.

2 PROGRAM DALŠÍHO VZDĚLÁVÁNÍ KOMINÍK KONTROLA A ČIŠTĚNÍ SPALINOVÝCH CEST ( H) OBOR KOMINÍK ( H) STUDIJNÍ TEXT K VZDĚLÁVACÍMU MODULU PROVÁDĚNÍ TLAKOVÉ A KOUŘOVÉ ZKOUŠKY KOMÍNŮ (KÓD MODULU KC 3) MGR. JIŘÍ MOTAL ING. MILOSLAV SCHWARZER STŘEDNÍ ŠKOLA POLYTECHNICKÁ, OLOMOUC, ROOSEVELTOVA Učebnice vznikla v rámci projektu Další profesní vzdělávání pro technické kvalifikace registrační číslo CZ.1.07/3.2.05/ Projekt byl spolufinancován Evropským sociálním fondem a státní rozpočtem České republiky. 2

3 OBSAH OBSAH... 3 ÚVOD PROVÁDĚNÍ TLAKOVÉ A KOUŘOVÉ ZKOUŠKY KOMÍNŮ ZKOUŠENÍ KOMÍNŮ ZKOUŠKA KOMÍNOVÉHO TAHU POMOCÍ KOUŘE ZKOUŠKA TĚSNOSTI KOMÍNA POMOCÍ KOUŘE ZKOUŠKA PLYNOTĚSNOSTI NÁZVOSLOVÍ KOMÍNŮ, ROZDĚLENÍ KOMÍNŮ DLE ČSN EN ZÁKLADNÍ NÁZVOSLOVÍ KOMÍNŮ TŘÍDĚNÍ KOMÍNŮ PODLE ČSN EN Popisový štítek Rozdělení podle teplotní třídy Rozdělení podle tlakové třídy Rozdělení podle třídy odolnosti vůči kondenzátu Rozdělení podle třídy odolnosti proti korozi Rozdělení podle třídy odolnosti proti vyhoření sazí + vzdálenost Konstrukcí KRESLENÍ KOMÍNŮ NA STAVEBNÍCH VÝKRESECH SLOVNÍK SEZNAM OBRÁZKŮ DOPORUČENÁ LITERATURA POUŽITÉ ZDROJE VĚDOMOSTNÍ TESTY

4 ÚVOD Jelikož je v současné době kladen velký důraz na správně zhotovené projektové dokumentace nových staveb i objektů a domů dříve postavených, ve kterých se nacházejí spotřebiče paliv různých druhů a kategorií s provedeným připojením na spalinové cesty, je nezbytnou součástí provádění zkoušení a kontrol samotných komínů. Zejména pak s ohledem na co největší požární bezpečnost průmyslových, technických, komerčních budov, bytových a rodinných domů, rekreačních zařízení, chalup a mnoha dalších. Právě z těchto důvodů musí být na základě zkoušení komínů zajištěn bezpečný odvod spalin, požární bezpečnost budov i bezpečnost uživatelů spotřebičů paliv. Autoři textu SLOVNÍK vymyslete pár pojmů z 1. Kapitoly Zdroj textu zkoušky plynotěsnosti 4

5 1 PROVÁDĚNÍ TLAKOVÉ A KOUŘOVÉ ZKOUŠKY KOMÍNŮ STUDIJNÍ CÍLE KAPITOLY Po prostudování této kapitoly dokážete: Správně vysvětlit, z jakých důvodů se zkoušení komínů provádí Správně popsat zkoušku komínového tahu pomocí kouře Správně popsat průběh zkoušky těsnosti komína pomocí kouře Správně popsat průběh zkoušky plynotěsnosti KLÍČOVÉ POJMY Komínový tah, zkouška těsnosti komínu, kouřová cesta 1.1 ZKOUŠENÍ KOMÍNŮ Zkoušení komínů, kouřových cest a připojených spotřebičů paliv provádí odborně způsobilá osoba, která je držitelem živnostenského oprávnění v oboru kominík nebo revizní technik komínů. Podle povahy zjišťované závady jsou na kouřových cestách prováděny zejména tyto zkoušky: - Zkouška těsnosti komínu, která se vyžaduje zejména při kolaudaci novostaveb, rekonstrukci a modernizaci budov, po požáru nebo vyhoření sazí v komíně, při vzniku nebo při podezření ze vzniku trhlin a netěsností např. v důsledku otřesů, sedání objektu, opotřebení budovy apod. - Zkouška těsnosti na přetlak u přetlakových komínů se provádí podle hodnot, obvykle v celé kouřové cestě natlakováním na přetlak 200 Pa (třída P1, P2) nebo 5000 Pa (třída H1, H2) a následným měřením úniku plynu v časové jednotce. - Přezkoušení zapojení spotřebičů paliv, kterým se u vícepodlažních budov zjišťuje, zda do jednoho komínového průduchu není zapojen větší počet spotřebičů v různých podlažích nebo zda do průduchu komínu není odváděno větrání některých prostor. - Zjišťování výskytu oxidu uhelnatého, které se obvykle provádí pomocí detekčních trubiček s nasávací pumpičkou nebo analytickými měřicími přístroji. - Zkouška průchodnosti komínového průduchu, kterou se zjišťuje průchodnost komínového průduchu od jeho ústí ke spotřebiči paliv. Ucpávka se zjišťuje radiosondou nebo průmyslovou komínovou kamerou. 5

6 - Měření komínového tahu, které se provádí buď při provozu spotřebiče, nebo se musí kouřovod a komín předehřát na provozní teplotu. Výsledky zkoušek a měření se uvedou v revizních zprávách, kde musí být uvedeny všechny zkoušky, které byly prováděny, včetně výsledku měření. 1.2 ZKOUŠKA KOMÍNOVÉHO TAHU POMOCÍ KOUŘE V místě sopouchu se provede pomocí kouřové zápalky vizuální kontrola proudění spalin. Pokud nedojde k vniknutí spalin do místnosti, má se pokračovat v kontrole pomocí kouřové tablety. Pokud je ovšem zjištěno pronikání kouře do místnosti, je třeba komínový průduch zahřát hořákem nebo jiným způsobem. Vizuální kontrola proudění kouře se provede znovu. Pokud je i potom zjištěno špatné proudění kouře, znamená to problém, který je třeba odstranit. Pokud už ke zpětnému proudění nedochází, pokračuje se v kontrole kouřovou tabletou. Zkouška je vyhovující, jestliže během hoření kouřové tablety neexistuje únik kouře z místa připojení spotřebiče paliv, žádné pronikání kouře po celé délce spalinové cesty a kouř vychází pouze ze správného nástavce. Pokud nastane únik kouře v místě připojení spotřebiče paliv, nebo pronikání kouře z komína, nebo vystupování kouře ze dvou nebo více průduchů, byla zkouška neúspěšná. Spotřebič paliv nesmí být, instalován do té doby, než budou nalezeny a opraveny vady a opakovaná kontrola proběhne bez závad. OTÁZKY K ZAMYŠLENÍ Proč se provádí zkouška komínového tahu kouřem? 1.3 ZKOUŠKA TĚSNOSTI KOMÍNA POMOCÍ KOUŘE Zkouška těsnosti kouřem se provádí u komínů tlakové třídy N1,N2. Účelem zkoušky je zjistit netěsnosti komínové vložky a komínového pláště, kterými by mohly pronikat spaliny do přilehlých prostorů a tím ohrozit zdraví a životy jejich uživatelů, nebo by mohly být příčinou tahových závad nasáváním okolního vzduchu do komínového průduchu. (cit. Jiřík, 2009 s. 120). Postup zkoušky: Před zkouškou je třeba zpřístupnit všechny prostory a místnosti přilehlé ke zkoušeným komínům, obnažit komínový plášť (např. odstranit tapety, sejmout obrazy, odsunout nábytek apod.) a komínové průduchy důkladně vyčistit. Po utěsnění všech sopouchů je třeba komínové průduchy předehřát, aby v nich vznikl dostatečný tah. Potom se do vybíracích otvorů vloží dýmotvorná směs, která se zapálí. Když dým naplní celý komínový průduch a objeví se u jeho vyústění, komínový průduch se uzavře. Vývoj dýmu je třeba udržovat tak, aby komínový průduch byl trvale naplněn spalinami nejméně 10 min. Potom se vykoná kontrolní obchůzka a prohlídka všech přilehlých místností a prostorů, při které se zjišťuje zrakem, čichem nebo měřením měřícím zařízením (např. trubičkami CO) pronikání spalin komínovým pláštěm. Přitom je třeba věnovat zvláštní pozornost vývodům instalací (např. elektrickým vypínačům, rozvodným skříním, vývodům plynu, vody apod.) a podlahám, zejména v místě komínového tělesa. O vykonané zkoušce se sepíše protokol. (cit. Jiřík, 2009 s. 120). 6

7 OTÁZKY K ZAMYŠLENÍ Proč se provádí zkouška komína pomocí kouře? 1.4 ZKOUŠKA PLYNOTĚSNOSTI Zkouška plynotěsnosti se provádí u komínů a komínových vložek popř. na celé spalinové cestě tlakové třídy P1, P2, H1, H2. Zkouška se provede dle přílohy O 3.2 ČSN EN :2009. Postup zkoušky: Ústí komína se vzduchotěsně uzavře, aby se zajistilo, že jsou konce zařízení pro odvod spalin uzavřené, může dodavatel dodat adaptér. Sopouch komína se vzduchotěsně spojí se vzduchovým kompresorem a průtokovým měřicím přístrojem. Přímo na průduch se připevní manometr. Vzduch se přivádí v množství, které je potřebné k vyvolání a udržení potřebného zkušebního tlaku. Z bezpečnostních důvodů se doporučuje nekontrolovat přetlakovou spalinovou cestu tlakem vyšším než 200 Pa. Při kontrole spalinových cest přetlakem je třeba postupovat opatrně. Všechny další otvory ve spalinové cestě (např. tahové regulátory) je nutno velmi pečlivě upevnit a zajistit. Pokud se dosažené hodnoty úniku pohybují v mezích podle tabulky 5 EN 1443:2003, vyhovuje konstrukce spalinové cesty požadavkům na těsnost. Jestliže je únik vyšší, je nutno prozkoumat důvody. Pokud je hodnota vyšší o více jak 2/3 dovolené netěsnosti je třeba u podtlakových komínů určit, zda není únik způsoben netěsností některého z utěsněných otvorů. V případě že ano, musí být tato netěsnost opravena. Pokud ne, je netěsnost způsobena např. všeobecným prosakováním. (Jiřík, 2009) Obrázek 1 Zkouška těsnosti přetlakového komínu (Jiřík, 2009 s. 121) 7

8 OTÁZKY K ZAMYŠLENÍ Proč se provádí zkouška plynotěsnosti a ve které tlakové třídě? SHRNUTÍ Zkoušení komínů zkouškou komínového tahu, těsnosti komínů pomocí kouře a zkouškou plynotěsnosti je nezbytné pro bezpečný odvod spalin komíny z připojených spotřebičů paliv. Tím, že dojde k vyloučení podezření na únik spalin mimo spalinovou cestu zkoušených komínů, dochází k zajištění bezpečného provozu spotřebičů paliv, dále dochází k vyloučení hrozícího nebezpečí vzniku požárů nebo otravy uživatel spotřebičů a k zajištění bezpečného provozu zkoušených spalinových cest komínových průduchů. 8

9 2 NÁZVOSLOVÍ KOMÍNŮ, ROZDĚLENÍ KOMÍNŮ DLE ČSN EN STUDIJNÍ CÍLE KAPITOLY Po prostudování této kapitoly dokážete: Správně a podle platné normy pojmenovat jednotlivé části komína a spalinové cesty KLÍČOVÉ POJMY Spalinová cesta, komín Spalinová cesta je souhrnné označení pro vedení spalin od kouřového hrdla spotřebiče paliv do volného ovzduší. Spalinová (kouřová) cesta je zpravidla tvořena průduchem kouřovodu, sopouchem a průduchem komína, popř. komínovým nástavcem. Komín je zpravidla svislá konstrukce s průduchem, jehož část od sopouchu po ústí komína je určena pro odvod spalin a část od sopouchu po půdici je určena pro jímání kondenzátu nebo tuhých částí spalin. Komín může obsahovat více průduchů. 2.1 ZÁKLADNÍ NÁZVOSLOVÍ KOMÍNŮ Z důvodu, že kominická činnost je úzce specializovaná odvětvím stavební činnosti, je nutné se v úvodu seznámit s pojmy a názvoslovím, které se týkají komínů a spalinových cest. Tato terminologie se používá jak v normách, tak i na pracovištích. 1. Spalinová cesta - je souhrnné označení pro vedení spalin od kouřového hrdla spotřebiče paliv do volného ovzduší. Spalinová (kouřová) cesta je zpravidla tvořena průduchem kouřovodu, sopouchem a průduchem komína, popř. komínovým nástavcem. 2. Kouřovod - je konstrukce s průduchem, určeným pro odvod spalin od kouřového hrdla spotřebiče do sopouchu komína, popř. do volného prostředí (kouřovod s funkcí komína). Obrázek 2 Kouřovody (BANADOR, Jak vybrata správně zapojit kouřovody? [online], 2014, [cit ]. Dostupný z: 9

10 3. Komín - je zpravidla svislá konstrukce s průduchem, jehož část od sopouchu po ústí komína je určena pro odvod spalin a část od sopouchu po půdici je určena pro jímání kondenzátu nebo tuhých částí spalin. Komín může obsahovat více průduchů. Obrázek 3 Komín (autoři textu) 10

11 4. Komín vnitřní - je komín vedený uvnitř budovy. 5. Komín venkovní - je komín vedený po plášti budovy. 6. Komínový plášť - je část konstrukce komína s funkcí nosnou, ochrannou i estetickou. Jeho součástí může být i ochranné pouzdro, popř. komínová přepážka. 7. Komínový průduch - je prostor v konstrukci komína, určený k odvodu spalin do volného ovzduší. 8. Vzduchový průduch - je dutina mezi komínovým průduchem a pláštěm komína, kterou se přivádí spalovací vzduch ke spotřebiči paliv, nebo se odvádí spaliny v případě jejich proniknutí netěsností komínového průduchu. 9. Stěna komínového průduchu - je konstrukce od vnitřního líce komínového průduchu po vnější povrch komínového pláště; u vícevrstvých komínů je tvořena komínovou vložkou, tepelně izolační vrstvou (případně vzduchovou mezerou) a komínovým pláštěm. 10. Jednovrstvý komín - je komín, jehož průduch je tvořen komínovým pláštěm. Obrázek 4 Jednovrstvé podtlakové komíny (TZBINFO, Funkční a konstrukční rozdělení komínů, [online], 2014, [cit ]. Dostupný z: Popisek: A - tvárnicová stěna komína, B - trubková stěna komína, 1 - keramická tvárnice s nevětranými dutinami, 2 - plnostěnná tvárnice, 3 - plnostěnné trubkové stěny z plechu nebo keramického materiálu, 4 - keramická trubka s nevětranými 11. Vícevrstvý komín - je komín, jehož konstrukce se skládá z komínové vložky vytvářející komínový průduch, z izolační vrstvy a z komínového pláště. 11

12 Obrázek 5 Podtlakové třívrstvé komíny (TZBINFO, Funkční a konstrukční rozdělení komínů, [online], 2014, [cit ]. Dostupný z: Popisek: A - třívrstvé stěny bez vzduchové mezery, B - třívrstvé stěny se vzduchovou mezerou, 1 - plášťová tvárnice s dutinami, 2 - plášťová tvárnice plnostěnná, 3 - třívrstvý komín s tepelně izolační vrstvou a vzduchovou mezerou, 4 - komín se vzduchovou mezerou bez tepelně izolační vrstvy 12. Společný komínový průduch - je průduch, do kterého je připojeno více spotřebičů paliv z více než jednoho podlaží. 13. Komínová vložka - je tenkostěnný komínový prvek určený pro vytvoření průduchu ve vícevrstvém komíně, tepelně a dilatačně oddělený od komínového pláště. Obrázek 6 Flexibilní nerezová komínová vložka (OCELMAT S.R.O., [online], 2014, [cit ]. Dostupný z: 12

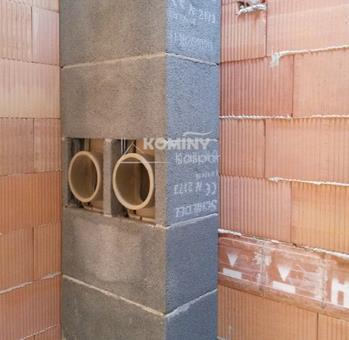

13 14. Půdice - je nejnižší místo komínového průduchu, nebo společného sběrače v komíně. 15. Sopouch - je otvor v komínovém plášti a komínové vložce, sloužící k propojení průduchu kouřovodu s průduchem komína. Obrázek 7 Napojení sopouchu a dvířek (Komíny Kašpar, Dodatečné napojení sopouchu a dvířek, [online], 2014, [cit ]. Dostupný z: Čistící otvor - je otvor v plášti kouřovodu nebo komínovém plášti a v komínové vložce, sloužící ke kontrole a čištění průduchu kouřovodu nebo komínového průduchu. 17. Vymetací otvor - je otvor v komínovém plášti, popř. i v komínové vložce, sloužící k vymetání, čištění a kontrole komínového průduchu spotřebičů na tuhá a kapalná paliva z půdního prostoru, popř. ze střechy. 18. Vybírací otvor - je otvor v komínovém plášti, popř. i komínové vložce, sloužící k vybírání tuhých částí spalin z půdice komínového průduchu spotřebičů na tuhá a kapalná paliva. 19. Kontrolní otvor - je otvor v komínovém plášti, v komínové vložce a kouřovodu určený ke kontrole komínového průduchu, kondenzátní jímky a k odstraňování kondenzátu spalin. 20. Kondenzátní jímka - je vodotěsný prostor v průduchu komína určený pro jímání kondenzátů spalin. 13

14 Obrázek 8 Kondenzátní jímka (Nový komín s.r.o., Komínové díly, [online], 2014, [cit ]. Dostupný z: Kondenzátní potrubí - je vodotěsné potrubí, které je napojeno na potrubí komínového průduchu nebo kouřovodu a slouží k odvodu kondenzátu. 22. Ústí komína - je místo, ve kterém spaliny opouštějí komínový průduch, popř. komínový nástavec a vstupují do volného ovzduší. 23. Komínová hlava - je nejvýše položená ukončující část konstrukce komína. 24. Krycí deska - je konstrukční prvek, který tvoří komínovou hlavu a je určený pro ochranu konstrukce komína shora před účinky povětrností a účinky spalin. Obrázek 9 Krycí deska (Výrobce komínových systémů TUMA Fotogalerie, [online], 2014, [cit ]. Dostupný z: 14

15 25. Komínový nástavec - je tenkostěnný prvek, prodlužující komínový průduch a tím účinnou výšku komína nad komínovou hlavou. Obrázek 10 Komínový nástavec (Kominictví Lammel Marek, Fotogalerie, [online], 2014, [cit ]. Dostupný z: Účinná výška - komínového průduchu je svislá vzdálenost od půdice sopouchu po ústí komínového průduchu. 27. Neúčinná výška - komínového průduchu je svislá vzdálenost od půdice sopouchu k půdici komínového průduchu. 28. Spalinová klapka - je samočinný uzávěr v kouřovodu nebo průduchu komína, který uzavírá kouřovou cestu v závislosti na chodu spotřebiče. 15

16 Obrázek 11 Spalinová klapka (TZBINFO, Bezpečnostní a právní aspekty odstaveného plynového zařízení, [online], 2014, [cit ]. Dostupný z: bezpecnostni-a-pravni-aspekty-odstaveneho-plynoveho-zarizeni-z-provozu) 29. Přirozený komínový tah - je podtlak v komínovém průduchu vytvořený z účinné výšky průduchu komína a rozdílu hustoty vzduchu a spalin. Přirozený komínový tah je vytvořen pouze konstrukcí komína. 30. Umělý komínový tah - je podtlak v sopouchu uměle vytvořený zařízením na nucený odtah spalin, např. spalinovým ventilátorem. 31. Kouřové (spalinové) hrdlo - je součást spotřebiče paliv určená k jeho připojení na kouřovod. 32. Spotřebič paliv - je zařízení, ve kterém se spalováním přeměňuje chemická energie tuhého kapalného nebo plynného paliva na teplo. 33. Uzavřený spotřebič - (u plynových spotřebičů v provedení C) je spotřebič paliv s odděleným spalovacím oběhem, tzn., že přívod spalovacího vzduchu, spalovací prostor a odvod spalin jsou plynotěsně odděleny od prostoru, ve kterém je spotřebič umístěn. 16

17 34. Uzavíratelný spotřebič - je spotřebič paliv, u něhož lze regulovat přívod spalovacího vzduchu nasávaného z prostoru, ve kterém je umístěn. Množství nasávaného vzduchu je ovlivněno podtlakem v sopouchu. 35. Otevřený spotřebič - (u plynových spotřebičů v provedené B) je spotřebič paliv, u něhož nelze uzavřít přívod spalovacího vzduchu. Nasává si spalovací vzduch z prostoru, ve kterém je umístěn, přičemž množství nasávaného vzduchu není ovlivněno podtlakem v sopouchu. 36. Přerušovač tahu - je zařízení ke snížení podtlaku v sopouchu s přisáváním vzduchu do kouřovodu spotřebičů na plynná nebo kapalná paliva s atmosférickým hořákem. Součást přerušovače tahu má být pojistka zpětného tahu. Obrázek 12 Přerušovač tahu (Unical,e-schop, Přerušovač tahu BK/ /, [online], 2014, [cit ]. Dostupný z: Suchý komín - má komínový průduch, ve kterém nedochází ke kondenzaci spalin. (Teplota spalin na povrchu komínového průduchu v jeho ústí je vyšší než teplota kondenzace vodních par obsažených ve spalinách - podmínka správného návrhu komína) 38. Mokrý komín - má komínový průduch, ve kterém dochází k dlouhodobé nebo trvalé kondenzaci spalin. 39. Přetlakový komín - je zpravidla svislá konstrukce s komínovým průduchem a někdy i se vzduchovým průduchem, odvádějící spaliny pod přetlakem od sopouchu po ústí komína. Součástí přetlakového komína je i zařízení pro odvod kondenzátu ze spalin. 17

18 40. Samostatný (jednotlivý) komínový průduch - je průduch, do kterého je napojen jeden nebo více spotřebičů z jednoho podlaží. 41. Samostatný (jednotlivý) kouřovod - je kouřovodný průduch, do kterého je napojen jeden spotřebič. 42. Přetlak v kouřovém hrdle je rozdíl mezi tlakem spalin v kouřovém hrdle a atmosférickým tlakem v místě připojení spotřebiče za provozu. 43. Vlhkost spalin - je obsah vody ve spalinách, jak v plynné, tak i v kapalné fázi (kondenzát). Měrná vlhkost spalin, je hmotnost vody v (g) nebo (kg) připadající na 1 kg suchých spalin. 44. Odolnost vůči vlhkosti - je vlastnost, která zamezuje negativnímu působení vlhkosti obsažené ve spalinách na komínové těleso a tím jeho případnému poškození nebo narušení funkce. (ČSN EN 1443, 2000, s. 7-9) OTÁZKY K ZAMYŠLENÍ Zamyslete se nad tím, proč je nutné znát přesné názvosloví komínů a spalinových cest? 2.2 Třídění komínů podle ČSN EN 1443 Třídění komínů se provádí na základě většího množství parametrů, kterým pak musí odpovídat i Označení komínů. Každý komín musí být opatřen značkou, která se skládá z několika symbolů Popisový štítek Tabulka č. 1 Značení komínů (autoři) 18

19 2.2.2 Rozdělení podle teplotní třídy Tabulka č. 2Teplotní třída komínu podle zkušební teploty (autoři) Teplotní třída Jmenovitá provozní teplota ( o C) T T T T T T T T T T T Rozdělení podle tlakové třídy Tabulka č. 3 Tlakové třídy komínů podle zkušebního tlaku (autoři) Třída Únik (l.s -1.m -2 ) Zkušební tlak (Pa) N1 2, pro komíny s přirozeným tahem N2 3, pro komíny s přirozeným tahem P1 0, pro přetlakové komíny P2 0, pro přetlakové komíny H1 0, pro vysokopřetlakové komíny H2 0, pro vysokopřetlakové komíny 19

20 2.2.4 Rozdělení podle třídy odolnosti vůči kondenzátu Třída D - Pro komíny, které jsou plánovitě provozovány v suchém prostředí. Třída W - Pro komíny, které jsou plánovitě provozovány v suchém prostředí Rozdělení podle třídy odolnosti proti korozi Stanovuje se podle použitého paliva. 1 plyn, 2 LTO do obsahu síry 0,2% a dřevo pro otevřené topeniště, 3 LTO s obsahem síry nad 0,2%, dřevo pro uzavřené topeniště, uhlí, rašelina Rozdělení podle třídy odolnosti proti vyhoření sazí + vzdálenost Konstrukcí O pro komíny bez odolnosti při vyhoření sazí, G pro komíny odolné při vyhoření sazí. K této třídě se udává údaj o vzdálenosti vnějšího povrchu komína od hořlavých stavebních konstrukcí (v mm). OTÁZKY K ZAMYŠLENÍ Z jakého důvodu je podle Vás nutné mít komínové těleso označeno dle normy? 2.3 KRESLENÍ KOMÍNŮ NA STAVEBNÍCH VÝKRESECH Komínové a ventilační průduchy, šachty se v půdorysu kreslí obrysem. VELMI TLUSTOU čarou, nešrafuje-li se materiál stěnové konstrukce; pokud se materiál stěnové konstrukce šrafuje - kreslí se TLUSTOU PLNOU čarou; komínové průduchy se v půdorysu značí grafickou značkou, nerozlišují se značkou podle druhu odvodu spalin (viz obrázek 12). Obrázek 13 Značení komínového průduchu (autoři textu) 20

21 sopouchy (obr. 13), zaústění větracích otvorů (obr. 14), vybírací, vymetací a čistící otvory (obr. 15) se v půdorysu kreslí TLUSTOU PLNOU čarou. Obrázek 14 Kreslení sopouchů (autoři textu) Obrázek 15 Kreslení zaústění větracích otvorů (autoři textu) Obrázek 16 Kreslení vymetacích, vybíracích a čistících otvorů (autoři textu) Průduchy se v půdorysu označí číselnou značkou podlaží, ve kterém jsou do něho zaústěny spotřebiče, popř. zaústěno nebo vyústěno odvětrání. Komínové průduchy, větrací průduchy, šachty a jejich polohové umístění ve stěně nebo k jiným konstrukcím se kótují: délkovými kótami; na ose průduchu, kde nad vynášecí kótovací čáru se uvede rozměr strany, kterou vynášecí čára protíná; na odkazové čáře průměrem nebo součinem rozměrů, na prvním místě je rozměr strany, od které vychází čára. 21

22 OTÁZKY K ZAMYŠLENÍ Z jakého důvodu je podle Vás nutné mít komínové těleso označeno dle normy? SHRNUTÍ Komíny a spalinové cesty mají své specifické značení, které neodpovídá žádnému jinému odvětví stavební činnosti. Toto značení je přesně uvedené téměř ve všech obecnějších normách, které se týkají této problematiky, a navíc je v těchto normách také uvedeno přesné označení, které musí být umístěno na každém komínovém tělese, aby byla možná jeho co nejpřesnější identifikace. Test Zpět na Obsah 22

23 SLOVNÍK Spalinová cesta - dutina určená k odvodu spalin do volného ovzduší Komín jednovrstvá nebo vícevrstvá konstrukce s jedním nebo více průduchy Ústí komína místo, ve kterém spaliny opouštějí komínový průduch, popř. průduch komínového nástavce a vstupují do volného ovzduší Komínový průduch dutina v komínové vložce (nebo dutina ohraničená stěnou komínového průduchu) určená k odvodu spalin do volného ovzduší Komínový plašt vnější část konstrukce komína, která přichází do styku s přilehlým nebo vnějším okolím nebo se nachází pod vnějším obkladem či opláštěním Sopouch konstrukční díl komína, do kterého je připojen kouřovod. Zpravidla je vytvořen tvarovkou ve formě T kusu, u spalinových cest spotřebičů na plynná paliva v tlakové třídě P a H to může být i patní koleno Tahový regulátor nastavitelná klapka zabudovaná do spalinové cesty, která umožnuje regulované přisávání vzduchu do komína a tím reguluje komínový tah Účinná výška komínového průduchu rozdíl výšek mezi osou sopouchu a ústím komína Spotřebič paliv zařízení, ve kterém vznikají spaliny, které musí být odvedeny do volného ovzduší Kouřovod konstrukční díl nebo díly určené pro spojení mezi spalinovým hrdlem spotřebiče paliv a sopouchem Spalinové hrdlo součást spotřebiče určená k jeho připojení na kouřovod 23

24 SEZNAM OBRÁZKŮ Obrázek 1 Zkouška těsnosti přetlakového komínu (Jiřík, 2009 s. 121)... 7 Obrázek 2 Kouřovody (BANADOR, Jak vybrata správně zapojit kouřovody? [online], 2014, [cit ]. Dostupný z: 9 Obrázek 3 Komín (autoři textu) Obrázek 4 Jednovrstvé podtlakové komíny (TZBINFO, Funkční a konstrukční rozdělení komínů, [online], 2014, [cit ]. Dostupný z: 11 Obrázek 5 Podtlakové třívrstvé komíny (TZBINFO, Funkční a konstrukční rozdělení komínů, [online], 2014, [cit ]. Dostupný z: 12 Obrázek 6 Flexibilní nerezová komínová vložka (OCELMAT S.R.O., [online], 2014, [cit ]. Dostupný z: 12 Obrázek 7 Napojení sopouchu a dvířek (Komíny Kašpar, Dodatečné napojení sopouchu a dvířek, [online], 2014, [cit ]. Dostupný z: dodatecne-napojeni-sopouchu-a-dvirek) Obrázek 8 Kondenzátní jímka (Nový komín s.r.o., Komínové díly, [online], 2014, [cit ]. Dostupný z: 14 Obrázek 9 Krycí deska (Výrobce komínových systémů TUMA Fotogalerie, [online], 2014, [cit ]. Dostupný z: 14 Obrázek 10 Komínový nástavec (Kominictví Lammel Marek, Fotogalerie, [online], 2014, [cit ]. Dostupný z: 15 Obrázek 11 Spalinová klapka (TZBINFO, Bezpečnostní a právní aspekty odstaveného plynového zařízení, [online], 2014, [cit ]. Dostupný z: 16 Obrázek 12 Přerušovač tahu (Unical,e-schop, Přerušovač tahu BK/ /, [online], 2014, [cit ]. Dostupný z: ) Obrázek 13 Značení komínového průduchu (autoři textu) Obrázek 14 Kreslení sopouchů (autoři textu) Obrázek 15 Kreslení zaústění větracích otvorů (autoři textu)

25 Obrázek 16 Kreslení vymetacích, vybíracích a čistících otvorů (autoři textu)

26 DOPORUČENÁ LITERATURA JIRÍK, František. Komíny 3., přepracované vydání. Praha: Grada Publishing, ISBN JIŘÍK, František. Komíny 4., přepracované vydání. Praha: Grada Publishing, ISBN ČSN EN 1443:2003 Komíny Všeobecné požadavky. Praha: Úřad pro technickou normalizaci, metrologii a státní zkušebnictví, ČSN :2010 Komíny a kouřovody - Navrhování, provádění a připojování spotřebičů paliv vč. změny Z1:2013. Praha: Úřad pro technickou normalizaci, metrologii a státní zkušebnictví, 2010 a

27 POUŽITÉ ZDROJE JIRÍK, František. Komíny 3., přepracované vydání. Praha: Grada Publishing, ISBN JIŘÍK, František. Komíny 4., přepracované vydání. Praha: Grada Publishing, ISBN ČSN EN 1443:2003 Komíny Všeobecné požadavky. Praha: Úřad pro technickou normalizaci, metrologii a státní zkušebnictví, ČSN :2010 Komíny a kouřovody - Navrhování, provádění a připojování spotřebičů paliv vč. změny Z1:2013. Praha: Úřad pro technickou normalizaci, metrologii a státní zkušebnictví, 2010 a

28 VĚDOMOSTNÍ TESTY TEST KE KAPITOLE 1: 1. Zkouška těsnosti kouřem, nebo zkouška tlaková se provádí zejména v případě a) po požáru nebo vyhoření sazí v komínovém průduchu b) při výměně spotřebiče paliv za nový c) po jakékoli opravě komínového tělesa 2. Zkouška těsnosti kouřem se provádí u komínů tlakové třídy a) P1 a P2 b) N1 a N2 c) H1 a H2 3. Při zkoušce plynotěsnosti tlakové třídy H1 a H2 je zkušební tlak a) 5000 Pa b) 3000 Pa c) 4000 Pa 4. Zkouška plynotěsnosti se provede a) dusíkem b) oxidem uhelnatým c) vzduchem nebo inertním plynem 5. K dalším možným zkouškám lze ještě přiřadit a) měření komínového tahu b) měření účinné výšky komínového tělesa c) měření neúčinné výšky komínového tělesa 6. Kontrolu, zkoušení a čištění komínů provádějí a) hasiči b) kominíci c) servisní technici plynových spotřebičů paliv Otázka Odpověď a b a c a b Zpět na Obsah 28

29 Test ke kapitole 2: 1. Spalinová cesta je zpravidla tvořena a) spotřebičem, průduchem kouřovodu, sopouchem a průduchem komína, popř. komínovým nástavcem. a) spotřebičem a průduchem komína b) průduchem kouřovodu, sopouchem a průduchem komína, popř. komínovým nástavcem. 2. Komínový průduch je 3. Půdice je a) místo napojení spotřebiče do komínového tělesa b) je prostor v konstrukci komína, určený k odvodu spalin do volného ovzduší. c) část spalinové cesty mezi spotřebičem a zděří a) vstup do komína umístěný v půdním prostoru b) označení pro prostup stropem mezi posledním podlažím a půdou c) nejnižší místo komínového průduchu, nebo společného sběrače v komíně. 4. Podle které normy uvádíme označení komína a) ČSN EN 1443 b) ČSN EN 1250 c) ČSN EN Teplotní třída komínu podle zkušební teploty T120 a) je menší nebo rovna 120 o C zkušební teploty b) je rovna 120 o C zkušební teploty c) větší než 120 o C zkušební teploty 6. V normovém označení komína písmeno O označuje a) kruhový průduch b) komíny bez odolnosti při vyhoření sazí c) komíny s odolnosti při vyhoření sazí 7. Komín vnitřní a) je komín vedený po plášti budovy b) je komín vedený uvnitř budovy c) je komín nerezový vícevrstvý s izolační vrstvou a vnitřní nerezovou vložkou 8. Jednovrstvý komín a) je komín, jehož průduch tvoří jedna nerezová komínová vložka b) je komín, jehož průduch tvoří jedna keramická komínová vložka c) je komín, jehož průduch je tvořen komínovým pláštěm 29

30 9. Komínová hlava a) je nejvýše položená ukončující část konstrukce komína b) je nejníže položená ukončující část konstrukce komína c) je komínová stříška bránící pronikání srážkové vody do komínového průduchu 10. Komínový nástavec je a) konstrukční prvek prodlužující komínový průduch a tím účinnou výšku komína nad komínovou hlavou b) spodní část spalinového ventilátoru c) horní část spalinového ventilátoru 11. Mokrý komín a) má komínový průduch nepřizpůsobený pro průnik srážkové vody b) má komínový průduch přizpůsobený k průniku srážkové vody c) má komínový průduch, ve kterém dochází k dlouhodobé nebo trvalé kondenzaci spalin 12. Poslední dvojčíslí při označování komínů dle CSN EN 1443 znamenají a) vzdálenost od hořlavých materiálů b) vzdálenost od nehořlavých materiálů c) Vzdálenost spalinové cesty od spotřebičů paliv Otázka Odpověď c b c a a b Otázka Odpověď b c a a c a Zpět na Obsah 30
