Příloha č. 3. Specifikace požadavků na Univerzální trhací stroj s teplotní komorou a pecí. Univerzální trhací stroj s teplotní komorou a pecí

Transkript

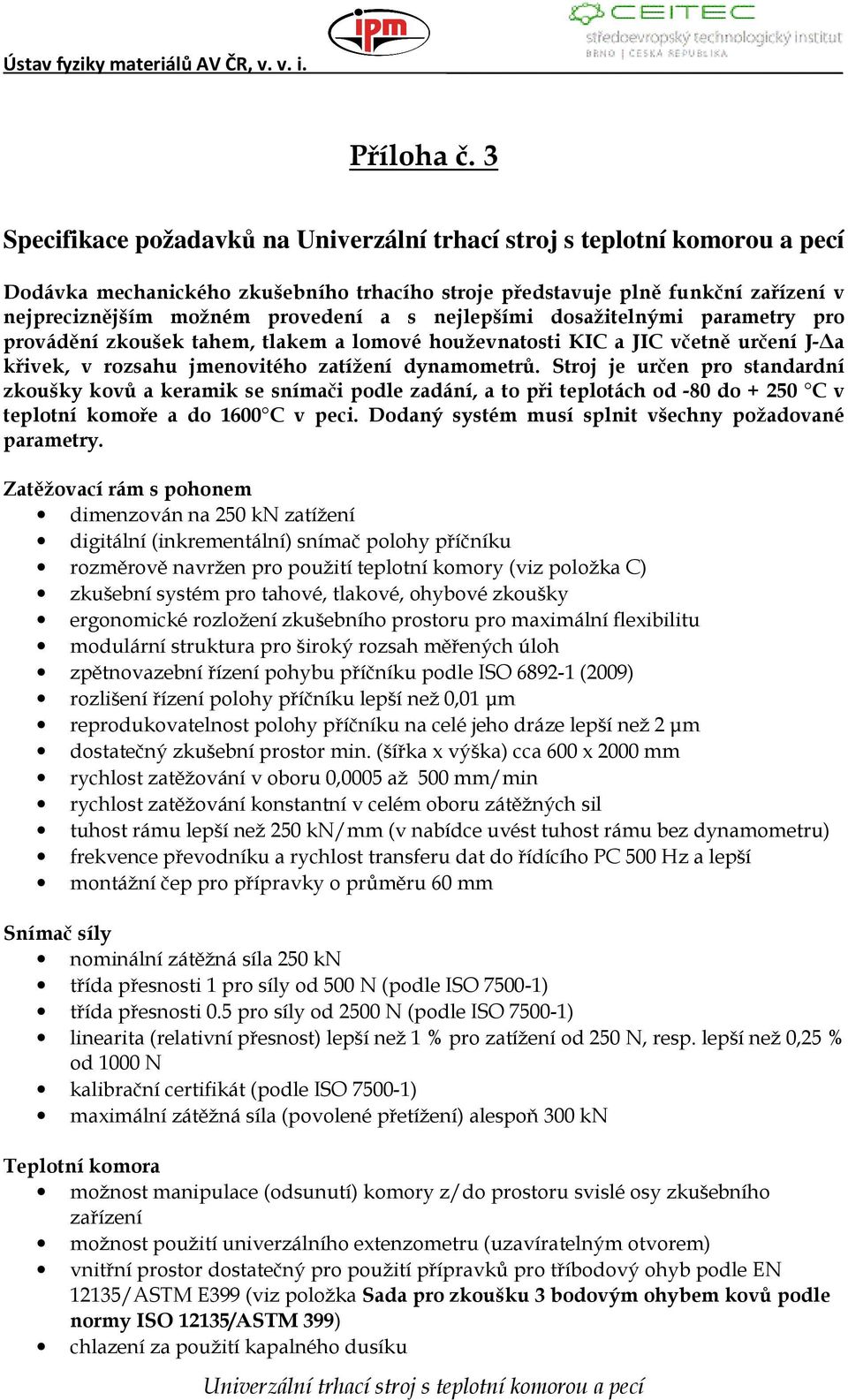

1 Příloha č. 3 Specifikace požadavků na Dodávka mechanického zkušebního trhacího stroje představuje plně funkční zařízení v nejpreciznějším možném provedení a s nejlepšími dosažitelnými parametry pro provádění zkoušek tahem, tlakem a lomové houževnatosti KIC a JIC včetně určení J- a křivek, v rozsahu jmenovitého zatížení dynamometrů. Stroj je určen pro standardní zkoušky kovů a keramik se snímači podle zadání, a to při teplotách od -80 do C v teplotní komoře a do 1600 C v peci. Dodaný systém musí splnit všechny požadované parametry. Zatěžovací rám s pohonem dimenzován na 250 kn zatížení digitální (inkrementální) snímač polohy příčníku rozměrově navržen pro použití teplotní komory (viz položka C) zkušební systém pro tahové, tlakové, ohybové zkoušky ergonomické rozložení zkušebního prostoru pro maximální flexibilitu modulární struktura pro široký rozsah měřených úloh zpětnovazební řízení pohybu příčníku podle ISO (2009) rozlišení řízení polohy příčníku lepší než 0,01 µm reprodukovatelnost polohy příčníku na celé jeho dráze lepší než 2 µm dostatečný zkušební prostor min. (šířka x výška) cca 600 x 2000 mm rychlost zatěžování v oboru 0,0005 až 500 mm/min rychlost zatěžování konstantní v celém oboru zátěžných sil tuhost rámu lepší než 250 kn/mm (v nabídce uvést tuhost rámu bez dynamometru) frekvence převodníku a rychlost transferu dat do řídícího PC 500 Hz a lepší montážní čep pro přípravky o průměru 60 mm Snímač síly nominální zátěžná síla 250 kn třída přesnosti 1 pro síly od 500 N (podle ISO ) třída přesnosti 0.5 pro síly od 2500 N (podle ISO ) linearita (relativní přesnost) lepší než 1 % pro zatížení od 250 N, resp. lepší než 0,25 % od 1000 N kalibrační certifikát (podle ISO ) maximální zátěžná síla (povolené přetížení) alespoň 300 kn Teplotní komora možnost manipulace (odsunutí) komory z/do prostoru svislé osy zkušebního zařízení možnost použití univerzálního extenzometru (uzavíratelným otvorem) vnitřní prostor dostatečný pro použití přípravků pro tříbodový ohyb podle EN 12135/ASTM E399 (viz položka Sada pro zkoušku 3 bodovým ohybem kovů podle normy ISO 12135/ASTM 399) chlazení za použití kapalného dusíku

2 provozní teplotní rozsah -80 a 250 C minimální velikost vnitřního prostoru (š. x v. x h.) 450 x 800 x 500 Univerzální extenzometr snímače prodloužení a příčného zúžení v provedení optimalizovaném pro zpětnovazební řízení pohybu příčníku optimální rozsah snímače prodloužení od 5 do 600 mm optimální rozsah snímače zúžení 4-9 mm pro vzorky kruhového průřezu, mm pro ploché vzorky vhodný pro použití při tahové, tlakové a ohybové zkoušce (3 a 4 bodovým ohybem) odolný dynamickým rázům při lomu zkušebního tělesa příslušenství (ramínka apod.) pro použití v teplotní komoře přítlačná síla břitů (ramínek) nepřesahující 2 N měření prodloužení ve třídě přesnosti 0.5 pro zkoušky za pokojové teploty (podle EN ISO 9513) měření prodloužení ve třídě přesnosti 1 pro zkoušky při -80 až +250 C (podle EN ISO 9513) typické rozlišení snímače prodloužení 0,02 µm rozlišení snímače příčného zúžení 0,01 µm (na 5 mm) ramínka/úprava snímače pro zkoušky 3 a 4 bodovým ohybem třída přesnosti 0.5 podle EN ISO 9513 pro zkoušky při +10 až 35 C typické rozlišení snímače při měření průhybu 0,02 µm (při +10 až 35 C) ramínka/úprava snímače pro zkoušky 3 a 4 bodovým ohybem třída přesnosti 1 podle EN ISO 9513 pro zkoušky při -70 až 250 C typické rozlišení snímače při měření průhybu 0,04 µm (při -70 až 250 C) ramínka/úprava snímače s vidlicovým ukončením pro tlakové zkoušky a zkoušky 4 bodovým ohybem třída přesnosti 1 podle EN ISO 9513 pro zkoušky při -70 až 250 C Mechanické upínací čelisti klínové (šroubovací) pro zatížení do 250 kn pro tahové zkoušky např. podle ČSN EN 1002 (část 1-5) a zkoušky menších komponent symetrické upínání vzorku s vysokou upínací silou použitelné pro teplotní rozsah -80 až 250 C (v teplotní komoře, která je předmětem dodávky) vložky pro ploché vzorky s jemným drážkováním vložky pro ploché vzorky s hrubším drážkováním vložky pro kruhové tyče průměru 4 až 10 mm vložky pro kruhové tyče průměru 10 až 30 mm vložky pro připojení přídavného snímače síly (průměr 30 mm, M28x1.5) Sada montážních přípravků pro tahovou zkoušku (při zatížení do 250 kn) rychlá manipulace a upnutí kardanův kloub pro vyrovnání zatěžovací osy vložka s montážním závitem M10 (do 100 kn) pro tahovou zkoušku podle ČSN EN 10002, DIN a DIN EN vložka s montážním závitem M12 (do 150 kn pro tahovou zkoušku podle ČSN EN 10002, DIN a DIN EN 20898

3 vložka pro uchycení tahových těles s knoflíkovou hlavou s průměrem měrné délky 8 mm do zatížení 80 kn Sada pro zkoušky tlakem kruhová deska pro zkoušení tlakem se soustřednými drážkami mechanismus umožňující vyrovnání zatěžovací osy (vyosovací zařízení) minimální průměr cca 200 mm pro zátěžnou sílu limitovanou 250 kn pracovní rozsah teplot od -70 do 250 C (pro použití v teplotní komoře, která je předmětem dodávky) Sada pro zkoušku 3 bodovým ohybem kovů podle normy ISO 12135/ASTM 399 pro zátěžnou sílu limitovanou 250 kn pro teploty -70 až 250 C (pro použití v teplotní komoře, která je předmětem dodávky) nastavitelná vzdálenost válečků mm průměr zatěžovacích válečků min. 20 mm možnost použití universálního extenzometru (ramínkového, viz položky ramínka/úprava snímače pro zkoušky 3 a 4 bodovým ohybem třída přesnosti 0.5 podle EN ISO 9513 pro zkoušky při +10 až 35 C, typické rozlišení snímače při měření průhybu 0,02 µm (při +10 až 35 C), ramínka/úprava snímače pro zkoušky 3 a 4, bodovým ohybem třída přesnosti 1 podle EN ISO 9513 pro zkoušky při -70 až 250 C, typické rozlišení snímače při měření průhybu 0,04 µm (při -70 až 250 C), ramínka/úprava snímače s vidlicovým ukončení pro tlakové zkoušky a zkoušky 4 bodovým ohybem třída přesnosti 1 podle EN ISO 9513 pro zkoušky při - 70 až 250 C) pro snímání průhybu tělesa možnost použití snímače rozevření trhliny Přípravek pro zkoušku excentrickým tahem CT těles podle normy ISO 12135/ASTM 399 přípravek pro CT tělesa do zatížení 110 kn pro zkoušky podle ASTM E399 a ISO pracující v teplotním rozsahu -70 až 250 C pro tloušťku 1T (25 mm, 1 ) snímač rozevření, resp. extenzometr monitorující růst trhliny, pracující v teplotním rozsahu min. od -70 C do min C Elektronika, analogový výstup signálu a digitální vstup a výstup min. počet měřících kanálů systémových (interních) - 4 (snímač síly, snímač polohy příčníku, 2 kanály univerzálního extenzometru) s možností výstupu pro synchronizaci s doplňkovým měřícím zařízením min. další 2 kanály, resp. možno zapojení 2 externích snímačů, např. pro přídavný snímač, vlastní snímače prodloužení, resp. zúžení v případě atypických řešení min. 1 digitální výstupní kanál pro externí synchronizaci s dalšími měřeními min. 1 analogový výstupní kanál pro synchronizaci s dalšími měřeními Osobní počítač pro obsluhu zařízení výkonný osobní počítač s dostatečně velkou operační pamětí a rezervou výkonu minimálně 4 GB RAM operační paměť minimálně 250 GB pevný disk LCD monitor min 22 výstup pro připojení data-projektoru a/nebo 2. monitoru

4 Ovládací software nejnovější verze softwarového vybavení pro základní zkoušky kompletní moduly pro zkoušky tahem, ohybem, pro zkoušky lomové houževnatosti KJc, resp. JIc, určení delta a křivek (ASTM E a) možnost silově nebo deformačně řízeného chodu zkoušky se zpětnou vazbou (dle ISO ve znění z r. 2009) možnost využití vyhodnocovací části software mimo zkušební hardware, tj. zpracování naměřených dat mimo zkušební systém (off line), příp. na jiném počítači. Vysokoteplotní vakuová komora s pecí do 1600 C dvouplášťová konstrukce s topnou zónou s vlastní izolací a aktivním chlazením umožňující zkoušky ve vakuu a inertních atmosférách (N, Ar, He) dobrý přístup k montáži přípravků a vzorků odklápěcí přední stěna vakuové komory a dělená pec (topná zóna) použití izolačních materiálů umožňujících zkoušky v inertních atmosférách (např. v případě oxidických keramik) instalace prostupů umožňujících připojení inertní atmosféry (kontrola a přívod plynů bude zabezpečen zákazníkem) minimálně dvou zónová regulace ohřevu a teploty v peci/topné zóně samostatný termočlánek pro každou topnou zónu možnost měření teploty kontaktně na zkušebním vzorku monitor chladící vody se signalizací poruchy a automatickým vypnutím ohřevu (agregát chladící vody bude zabezpečen zákazníkem) rozměry (objem) komory s homogenním teplotním polem (průměr x délka) cca 100 x 200 mm, tj. 1,5 l rozptyl teplot na vzorku délky 100 mm lepší než ±2 C v celém rozsahu aplikačních teplot maximální provozní teplota 1600 C kvalita vakua v peci 10-3 až 10-5 mbar maximální vnější rozměr pece šířka = 650 mm, výška = 1500 mm záznam teploty z teplotních čidel do PC zatěžovací síly minimálně v rozsahu ±20 kn Sada montážních přípravků pro vysokoteplotní tahovou zkoušku kovových vzorků rychlá manipulace a upnutí vložka pro uchycení tahových zkušebních tyčí s knoflíkovou hlavou, průměrem měrné délky 5 mm a celkovou délkou do 70 mm vložka pro uchycení mini (diskových) CT těles o tloušťce 6 mm a průměru 15 mm Vysokoteplotní snímač prodloužení zkušebních tyčí pro tahovou zkoušku rozlišení snímače lepší než 0,2 µm měřená dráha min. 5 mm měrná délka mm Sada pro zkoušky 3 bodovým ohybem keramických a kovových vzorků přípravek pro zkoušení pevnosti a houževnatosti keramik dle ČSN EN a ČSN EN

5 použitelný pro teploty do 1600 C vzdálenost podpůrných válečků 20 a 40 mm průměr zatěžovacích válečků cca 5 mm max. šířka keramického vzorku 5 mm, typicky 3-4 mm, max. výška keramického vzorku 5 mm, typicky 3-4 mm max. šířka kovového vzorku 10 mm, max. výška kovového vzorku 5 mm Sada pro zkoušku 4 bodovým ohybem keramických a kovových vzorků přípravek pro zkoušení pevnosti a houževnatosti keramik dle ČSN EN a ČSN EN použitelný pro teploty do 1600 C vzdálenost válečků vnějších 40 mm, vzdálenost válečků vnitřních 20 mm průměr zatěžovacích válečků cca 5 mm max. šířka vzorku 5 mm, typicky 3-4 mm, max. výška vzorku 5 mm, typicky 3-4 mm max. šířka kovového vzorku 10 mm, max. výška kovového vzorku 5 mm Sada pro zkoušku tlakem keramických vzorků tlakové desky pro zkušební tělesa průměru do 10 mm s hladkým/broušeným povrchem max. výška zkušebního vzorku cca 15 mm Vysokoteplotní snímač průhybu pro 3 a 4 bodový ohyb rozlišení snímače lepší než 0,2 µm měřená dráha min. 5 mm
