Nové trendy v zabezpečení rozsáhlých areálů

Transkript

1 Nové trendy v zabezpečení rozsáhlých areálů Tomáš Semerád Siemens, s. r. o. divize Building Technologies Page 1

2 Nové trendy v zabezpečení rozsáhlých areálů Obsah Termovize RADAR Page 2

3 Nové trendy v zabezpečení rozsáhlých areálů Příklad Mechanické zábrany Termovize RADAR Page 3

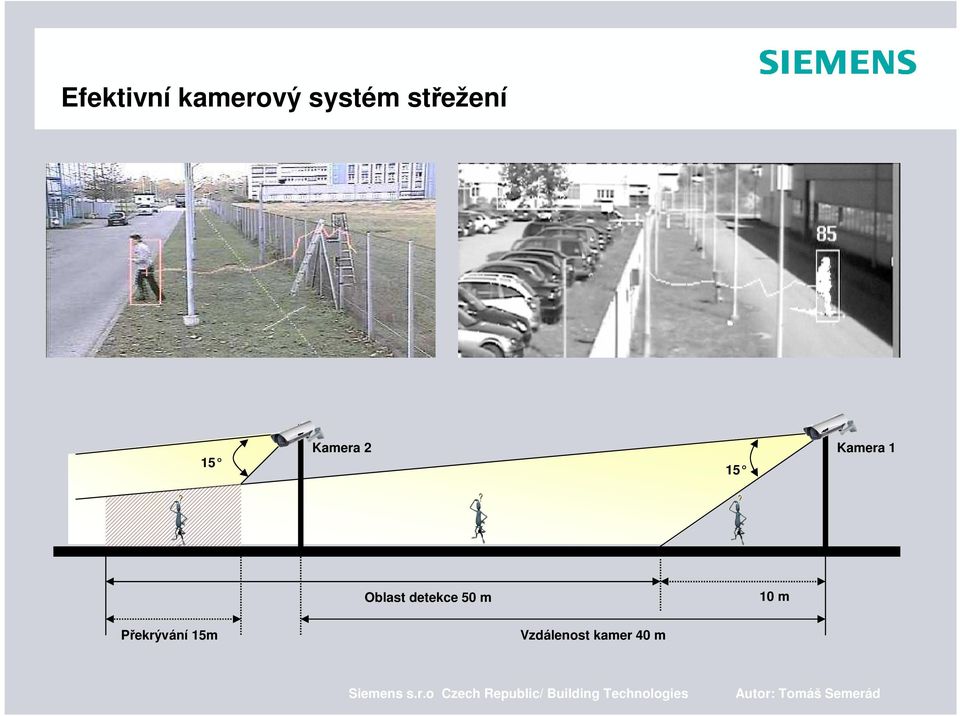

4 Efektivní kamerový systém střežení 15 Kamera 2 Kamera 1 15 Oblast detekce 50 m 10 m Překrývání 15m Vzdálenost kamer 40 m

5 Thermal fence Thermal fence Využití termokamer pro videoanalýzu Výrazně nižší počet kamerových bodů Vyšší účinnost při zhoršených světelných podmínkách Výrazně nižší provozní náklady

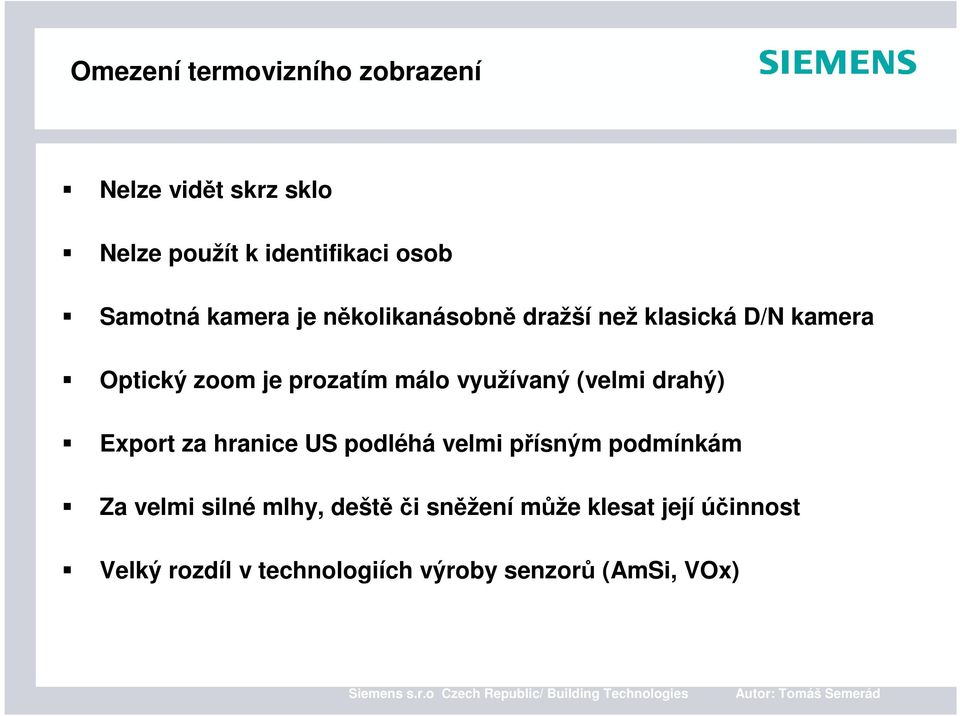

6 Omezení termovizního zobrazení Nelze vidět skrz sklo Nelze použít k identifikaci osob Samotná kamera je několikanásobně dražší než klasická D/N kamera Optický zoom je prozatím málo využívaný (velmi drahý) Export za hranice US podléhá velmi přísným podmínkám Za velmi silné mlhy, deště či sněžení může klesat její účinnost Velký rozdíl v technologiích výroby senzorů (AmSi, VOx)

7 Bezpečnostní aplikace

8 Detekce a Identifikace

9 Thermal Imaging Senzor

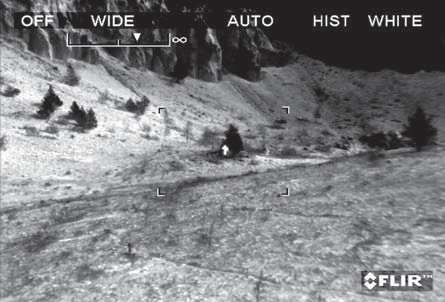

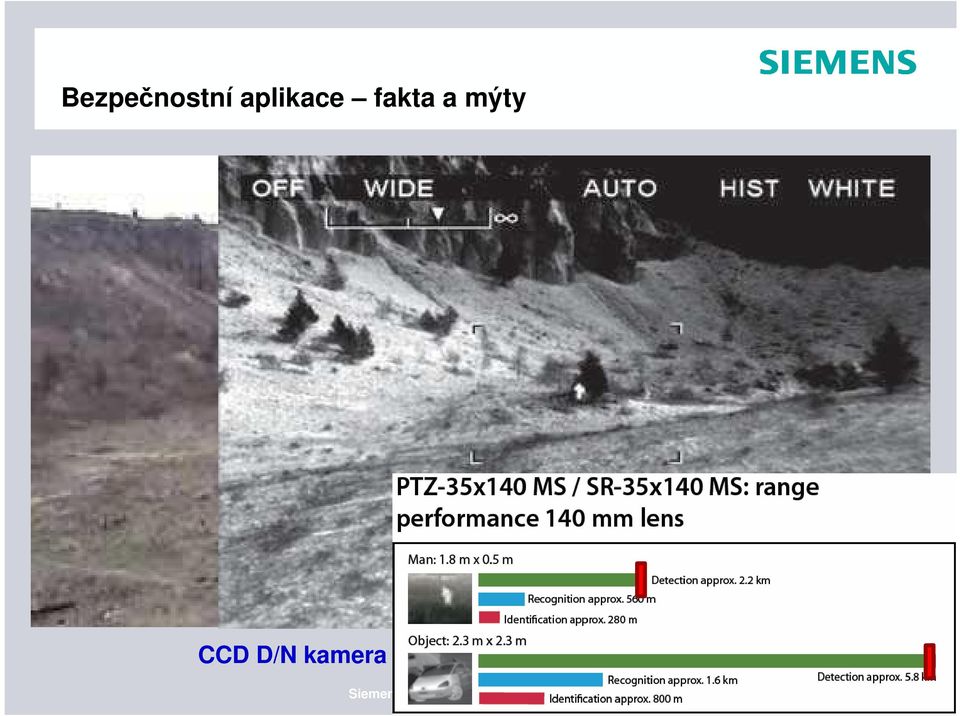

10 Bezpečnostní aplikace fakta a mýty CCD D/N kamera Termokamera

11 Bezpečnostní aplikace fakta a mýty CCD D/N kamera Termokamera

12 Radarová detekce pohybu Detekce Včasná detekce (1km znamená 10 minut normální chůze) Ve všech povětrnostních podmínkách Vyhodnocení Prostor pro řešení situace Plán řešení Včasná detekce umožňuje detailnější přípravu Řešení vzniklé situace

13 RADAR RAdio Detection And Ranging Základní dělení podle funkce Primární radar Sekundární radar vysílá elektromagnetické vlnění, které se odráží od cíle a vrací jej zpět k přijímací anténě a poskytuje informace o poloze a případně o rychlosti cíle ke své činnosti vyžaduje aktivní spoluprácí sledovaného cíle, kdy vysílací anténa vyšle k cíli elektromagnetický signál (dotaz) a čeká na reakci příslušného cíle Základní dělení podle režimu Pulzní radar Radar s kontinuální vlnou má jedinou anténu, která se střídavě připojuje k vysílači a k přijímači. Nejprve vyšle signál a poté přijme signál odražený. Tímto lze určit směr, vzdálenost a výšková hladina cíle vysílá nepřerušovaný signál a nepřerušovaný signál odražený od cíle je také přijímán.

14 Funkce a vlastnosti Technologie FMCW KuBand GHz + Doppler Komunikační rozhranní RS232 / RS422 & LAN / WiFi Velmi nízký vyzařovaný výkon e-scan 90 /180 /270 /360, bez pohyblivých částí Pevné i mobilní instalace / MTBF > hours Detekce plížící se osoby 4,1km ( RCS 0.1m 2 ) Min & Max rychlost detekovaného objektu 0,1 m/s & 1000 km/h

15 Funkce a vlastnosti GPS & Azimut; Sensory pro sledování okolního prostředí Mapové podklady / vzájemná komunikace více radarů Vzdálené ovládání a přístup Klasifikace cíle / poplachové & slepé zóny Šíře vertikálního paprsku 10 / 20 Až 700 cílu k zobrazení / cobrazení pokryté oblasti clutter Rozměry a hmotnost 666 x 503 x 128 mm / 25kg

16
