1 Děkuji za pozornost Bezpečnostní systémy ve 21.století Radek Zachoval Siemens, s.r.o. Industry sector Divize Building Technologies Fire Security Products Siemensova Praha 13 Tomáš Semerád Siemens, s.r.o. Industry sector Divize Building Technologies Fire Security Products Siemensova Praha 13 Page 1 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

2 1 Videodetekční systém 2 Termovize 3 Radar 4 Pasivní detekce skrytých předmětů na těle 5 Bezpečnostní řešení 6 Závěr Page 2 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

3 Building Automation Fire Safety Kontrola vstupu El. zabezpečovací signalizace Kamerové systémy Ostatní systémy Oprávněný vstup Siemens Vypnutí poskytuje zóny EZS bezpečnostní Záznam události řešení pro všechny typy aplikací Spuštění klimatizace, osvětlení,.. Page 3 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

4 Page 4 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

5 Bezpečnostní řešení Požadavky: Ochrana vnějšího perimetru před narušením Detekce pohybu v okolí vnějšího perimetru Maximální možná vzdálenost detekce narušení i při minimální viditelnosti Monitorování pohybu osob uvnitř objektu Možnost vizuálního vyhodnocení poplachu Uchování poplachových událostí Minimální stavební úpravy Druhotné náklady Page 5 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

6 Bezpečnostní řešení perimetrické ochrany objektů Varianty řešení: Zemní ochrana perimetru Plotová (vibrační) ochrana perimetru Efektivní kamerový systém Radarová detekce pohybu Page 6 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

7 Videodetekce Enhanced Detection System Rozšířený systém detekce Velikost objektů záviská na perspektivě Vícenásobné rozdělení detekčních polí Automatické přizpůsobení světelným podmínkám Snadná konfigurace funkcí( virtuální bariéry, směr pohybu apod. ) Nízká úroveň falešných poplachů Page 7 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

8 Efektivní kamerový systém střežení perimetru 15 Kamera 2 Kamera 1 15 Oblast detekce 50 m 10 m Překrývání 15m Vzdálenost kamer 40 m Page 8 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

11 Architektura systému..... Kamera 1 xxx Klientská stanice LAN Page 11 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

12 Tradiční způsob bezpečnostního dohledu Rozsáhlý nepřehledný systém Velké množství kamer Vysoké nároky na pracovníky ostrahy Příliš mnoho rušivých vlivů Vysoké náklady na nepřetržitý provoz Dlouhá reakční doba Vysoké zatížení obsluhy Nízká vytíženost systému Nesoustředěné vnímání Neefektivní využívání fyzické ostrahy Page 12 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

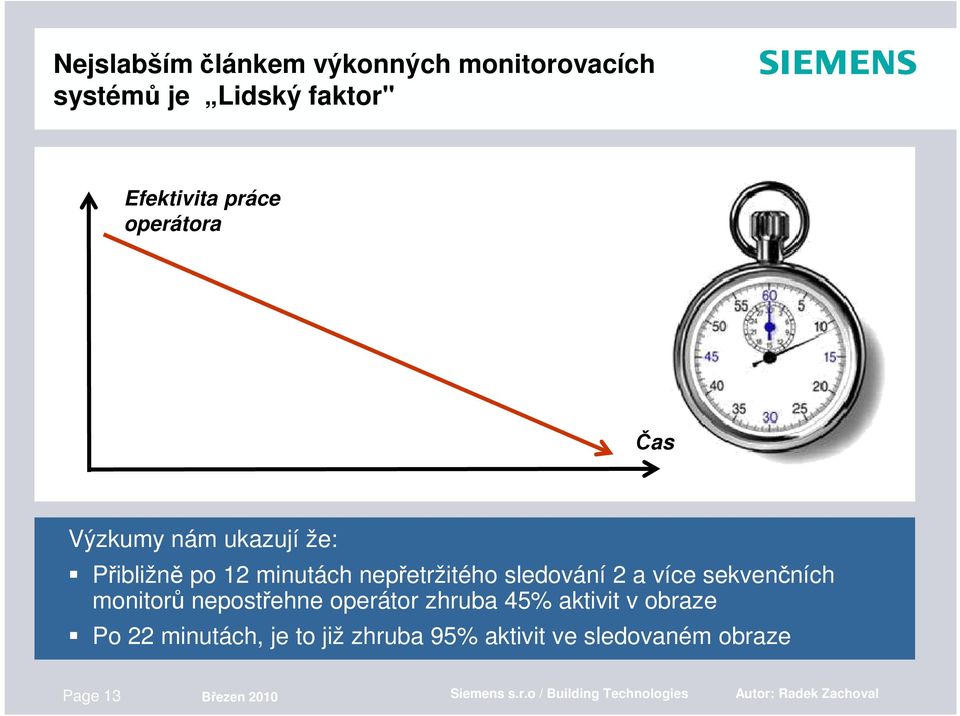

13 Nejslabším článkem výkonných monitorovacích systémů je Lidský faktor" Efektivita Effectiveness práce operátora Čas Výzkumy nám ukazují že: Přibližně po 12 minutách nepřetržitého sledování 2 a více sekvenčních monitorů nepostřehne operátor zhruba 45% aktivit v obraze Po 22 minutách, je to již zhruba 95% aktivit ve sledovaném obraze Page 13 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

14 Termovize Page 14 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

15 Využívané elektromagnetické spektrum D/N kamer Page 15 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

16 BST; VOx; a-si Citlivost BST: 0.1 Kelvin at 25 C with f = 1 VOx: Kelvin at 25 C with f = 1 Velikost zobrazovacího bodu BST: 1 pixel 50 mikronů (320x240) VOx: 1 pixel 15 mikronů (640x480) Page 16 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

17 17 Page 17 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

18 Další omezení termovizního zobrazení Nelze vidět skrz sklo Nelze použít k identifikaci osob Samotná kamera je několikanásobně dražší než klasická D/N kamera Optický zoom je prozatím málo využívaný (velmi drahý) Export za hranice US podléhá přísným podmínkám (25Hz, Long range ) Za velmi silné mlhy, deště či sněžení může klesat její účinnost Page 18 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

19 Detekce Page 19 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

20 Další použití termokamer Detekce vznícení materiálů Monitorování tepelného zatížení součástek, R&D Bezdotykové měření teploty Monitorování teploty procesů Měření teploty pohyblivých předmětů, R&D Astronomie, medicína Infračervené kamery a dalekohledy Zabezpečovací technika Page 20 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

21 Příklady aplikací s využitím termografie Page 21 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

22 Tradiční způsob bezpečnostního dohledu Rozsáhlý nepřehledný systém Velké množství kamer Vysoké nároky na pracovníky ostrahy Příliš mnoho rušivých vlivů Vysoké náklady na nepřetržitý provoz Dlouhá reakční doba Vysoké zatížení obsluhy Nízká vytíženost systému Nesoustředěné vnímání Neefektivní využívání fyzické ostrahy Page 22 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

23 Radarová detekce pohybu Detekce Včasná detekce (1km znamená 10minut normální chůze) Ve všech povětrnostních podmínkách Vyhodnocení Prostor pro řešení situace Plán řešení Včasná detekce umožňuje detailnější přípravu Řešení vzniklé situace Page 23 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

24 Speciální bezpečnostní systémy Radarová detekce pohybu Page 24 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

26 RADAR RAdio Detection And Ranging Základní dělení podle funkce Primární radar Sekundární radar vysílá elektromagnetické vlnění, které se odráží od cíle a vrací jej zpět k přijímací anténě a poskytuje informace o poloze a případně o rychlosti cíle ke své činnosti vyžaduje aktivní spoluprácí sledovaného cíle, kdy vysílací anténa vyšle k cíli elektromagnetický signál (dotaz) a čeká na reakci příslušného cíle Základní dělení podle režimu Pulzní radar Radar s kontinuální vlnou má jedinou anténu, která se střídavě připojuje k vysílači a k přijímači. Nejprve vyšle signál a poté přijme signál odražený. Tímto lze určit směr, vzdálenost a výšková hladina cíle vysílá nepřerušovaný signál a nepřerušovaný signál odražený od cíle je také přijímán. Page 26 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

27 a zase ti Češi Na čele vývoje pasivních radarů vždycky stála Česká republika, i když jsme princip pasivního radaru nevymysleli, byli jsme první, kdo pochopil jeho strategický význam. Takže zatímco západ vesele budoval síť aktivních radarů a hledal možnosti rušení klasických radarů, v Tesle Pardubice v sedmdesátých letech vzniknul první český pasivní radar Ramona O vývoji pasivních radarů ve východním bloku západní svět věděl, ale nedokázal odhadnout jejich význam. Podle analytiků by tato ignorace v teoretickém vojenském střetu přivodila obrovskou porážku západních vzdušných sil. Východ by neměl problémy se sledováním oblohy, ale západ by byl brzy po započetí konfliktu "slepý". V osmdesátých letech přišla na svět silně vylepšená Tamara. Před rokem 1989 bylo prodáno 32 kompletů Ramona a 21 Tamara. Systém předávání informací v systému Věra a rozložený radar Věra Page 27 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

28 Požadované vlastnosti a funkce radaru F M C W T e c h n l o g y X - B a n d F r e q u e n c o w P o w e r O u t p u t ( P r o b a b i l i t y o f I n D i f f i c u l t t o J a Technologie FMCW + Doppler Komunikační rozhraní RS485 & WiFi Page 28 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval yc y ( 0-2 W ) n t e r c e p t a m Nízký výkon, nízké provozní náklady RS485 & WiFi Pevné i mobilní použití Rychlost monitorování kontinuální / sekvenční

29 S & N o r t h F i n d i n g I n t a g r a t e d M a p D i s r e l e s s R e m o t e O p e A d e p t i v e A r e a C o n T a r g e t C l a s s i f i c a GPS & Azimut Volba mapového podkladu Požadované vlastnosti a funkce radaru Page 29 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval D e v i c e s p l a y e r a t i o n n t r o l a t i o n Možnost vzdálené obsluhy Vymezení sledované oblasti & klasifikace cíle Široký vertikální úhel

30 Požadované vlastnosti a funkce radaru Page 30 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

33 Speciální bezpečnostní systémy Pasivní detekce skrytých předmětů na těle Skryté objekty vyzařují vlny, které jsou odlišné od vyzařování lidského těla T-vlny detekovány snímací jednotkou Pevné či mobilní umístění Urychlení odbavení osob Bez omezení pohybu lidí Zobrazení skrytých předmětů na dálku 3-25m Zobrazení mnoha materiálů Výbušniny Kontraband Tekutiny Zbraně Snadná instalace, jednoduché použití Instalace plug&play Variabilita umístění (vchody, detekční zóny, lobby apod.) Zobrazení klasického obrazu integrovanou kamerou CCTV Pasivní monitorování Rychlé zjištění skrytých předěmtů Bez vyzařování detekční jednotky Není vyžadována nutnost operátora stejného pohlaví (žádné anatomické detaily) Page 33 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

35 Speciální bezpečnostní systémy Detekce skrytých předmětů na těle Page 35 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

36 Bezpečnostní řešení LETIŠTĚ PRŮMYSLOVÉ OBJEKTY VOJENSKÉ OBJEKTY PŘEHRADY AMBASÁDY MOSTY PŘÍSTAVY PODZEMNÍ DRÁHY, TUNELY RAFINERIE ŘÍČNÍ STRÁŽ SOUKROMÉ REZIDENCE PERIMETRICKÁ OCHRANA Page 36 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

37 Bezpečnostní řešení Detekce Vyhodnocení Vizualizace Kamery S/W color Thermal IR Mobilní zařízení Kamery s možností ovládání S/W color Thermal IR Sensor Appliance Graphic Engine TCP / IP TCP / IP Plné zobrazení TCP / IP TCP / IP Detekční senzory Access control Perimeter sensors Ground Radar GPS NDVR TCP / IP TCP / IP Centrální stanoviště Snímací prvky Zařízení Zobrazení Page 37 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

38 Jediná platforma Plug-ins IP, analog Video Image preprocessing Doprava Kouř Objekty Rychlost Směr Event intelligence Application Server Configuration Manager Management Console Database Jednotná platforma pro všechny zmíněné aplikace Společné rozhraní pro snadnou integraci Modulární algoritmus koncepce plug-in Konfigurační návaznosti Page 38 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

39 Tradiční způsob bezpečnostního dohledu Rozsáhlý nepřehledný systém Velké množství inteligence Vysoké nároky na pracovníky ostrahy Příliš mnoho rušivých vlivů Vysoké náklady na nepřetržitý provoz Krátká reakční doba Vysoké zatížení obsluhy Vysoká vytíženost systému Page 39 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval

41 Snadná cesta k bezpečnostnímu řešení Zobrazení monitorovaného prostoru Snížení počtu kamer Intuitivní grafické rozhraní Okamžitá odezva na situaci Maximální pokrytí sledovaného prostoru Cílené vyvolávání pozornosti ostrahy Včasná detekce narušení Rozšiřitelný systém Detekce objektu, Vyhodnocení & sledování Volitelné úrovně poplachů Page 41 Březen 2010 Siemens s.r.o / Building Technologies Autor: Radek Zachoval
