1 ERA a.s. Pardubice Prezentující: Ing. Vojtěch STEJSKAL, Ph.D.

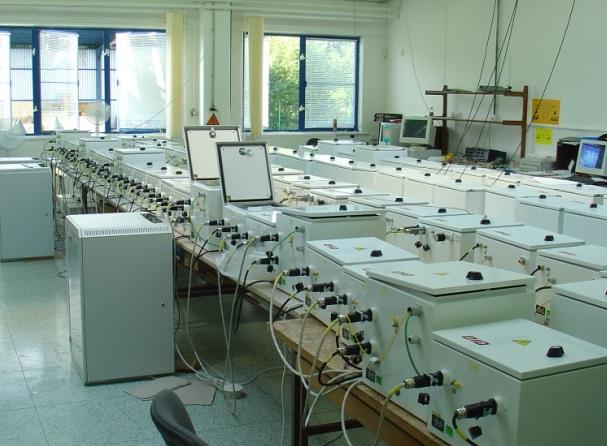

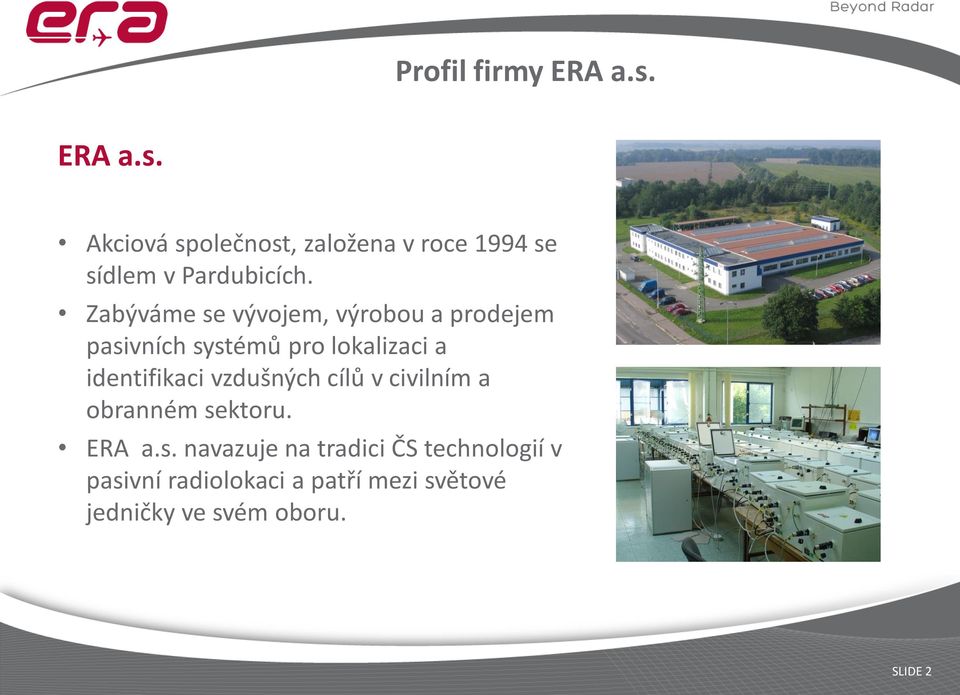

2 Profil firmy ERA a.s. ERA a.s. Akciová společnost, založena v roce 1994 se sídlem v Pardubicích. Zabýváme se vývojem, výrobou a prodejem pasivních systémů pro lokalizaci a identifikaci vzdušných cílů v civilním a obranném sektoru. ERA a.s. navazuje na tradici ČS technologií v pasivní radiolokaci a patří mezi světové jedničky ve svém oboru. SLIDE 2

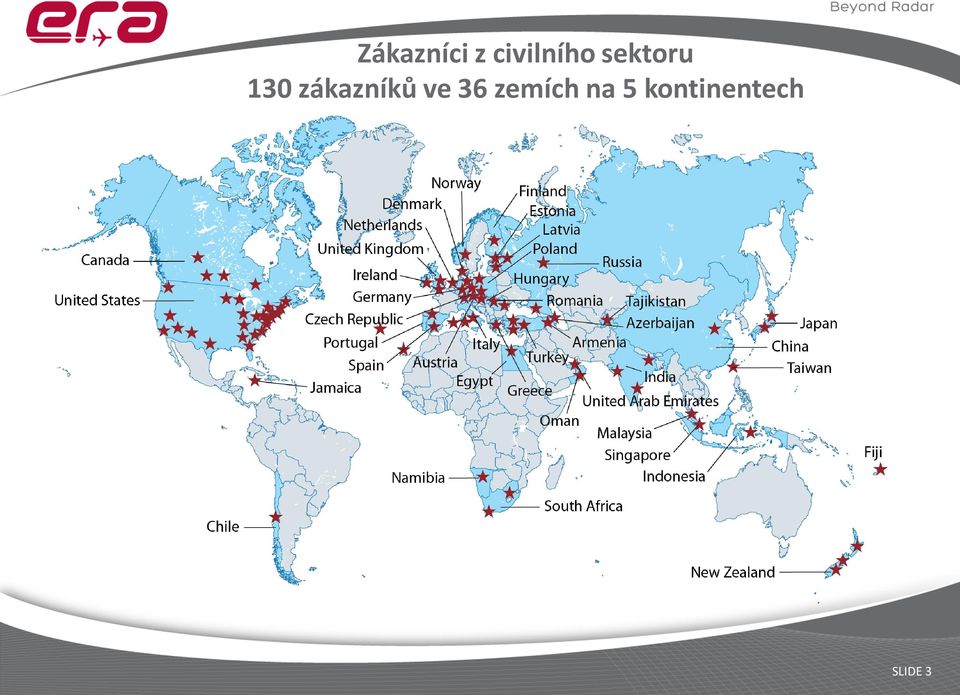

3 Zákazníci z civilního sektoru 130 zákazníků ve 36 zemích na 5 kontinentech SLIDE 3

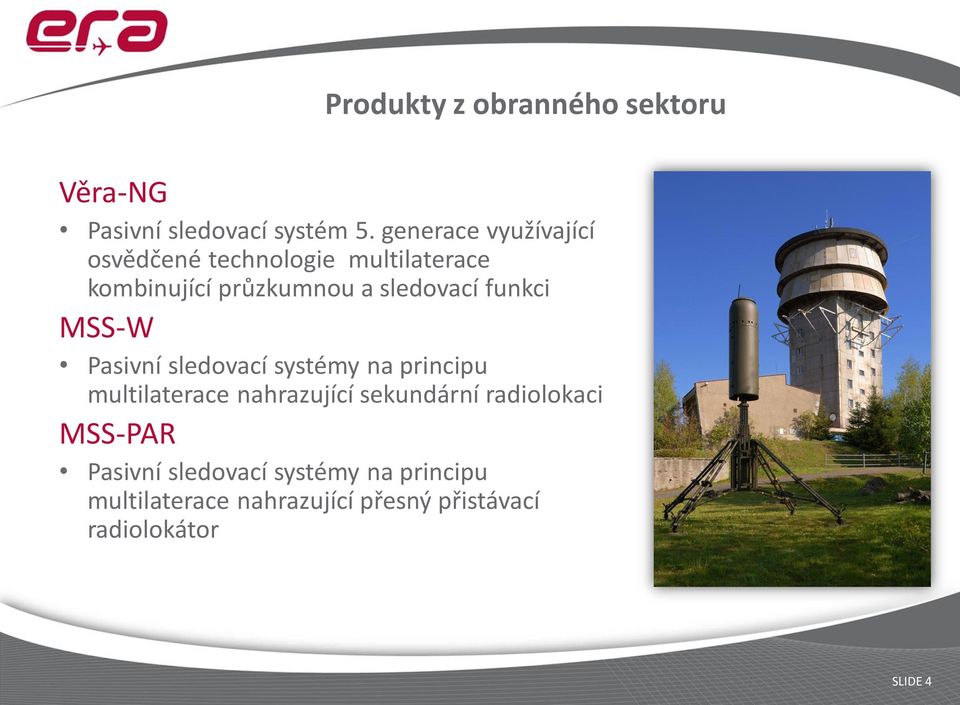

4 Produkty z obranného sektoru Věra-NG Pasivní sledovací systém 5. generace využívající osvědčené technologie multilaterace kombinující průzkumnou a sledovací funkci MSS-W Pasivní sledovací systémy na principu multilaterace nahrazující sekundární radiolokaci MSS-PAR Pasivní sledovací systémy na principu multilaterace nahrazující přesný přistávací radiolokátor SLIDE 4

5 z Základní princip VERA Inters ection of hyperboloids Aircraft (x,y,z) RADAR (x,y, z) I nterse ction of hyperbolo ids RS 3 x RS 1 communication link RS 0 PS communication link RS 2 y SLIDE 5

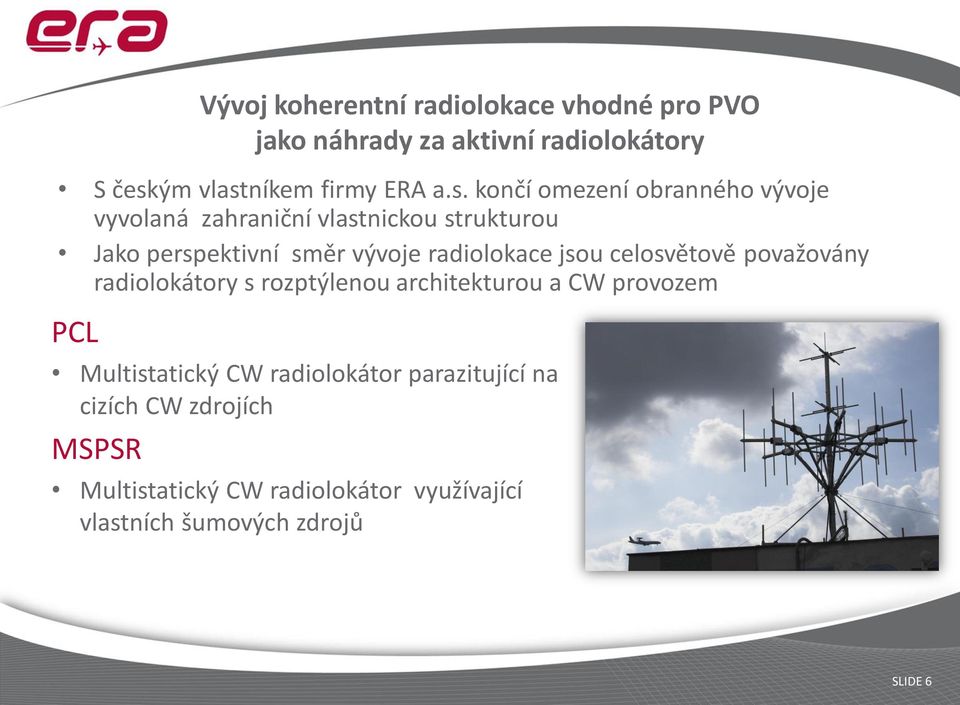

6 S českým vlastníkem firmy ERA a.s. končí omezení obranného vývoje vyvolaná zahraniční vlastnickou strukturou Jako perspektivní směr vývoje radiolokace jsou celosvětově považovány radiolokátory s rozptýlenou architekturou a CW provozem PCL Vývoj koherentní radiolokace vhodné pro PVO jako náhrady za aktivní radiolokátory Multistatický CW radiolokátor parazitující na cizích CW zdrojích MSPSR Multistatický CW radiolokátor využívající vlastních šumových zdrojů SLIDE 6

7 Základní principy PCL Měřené parametry: bistatická vzdálenost Dopplerův kmitočet (rychlost) úhel příchodu signálu AoA výkon odrazu SLIDE 7

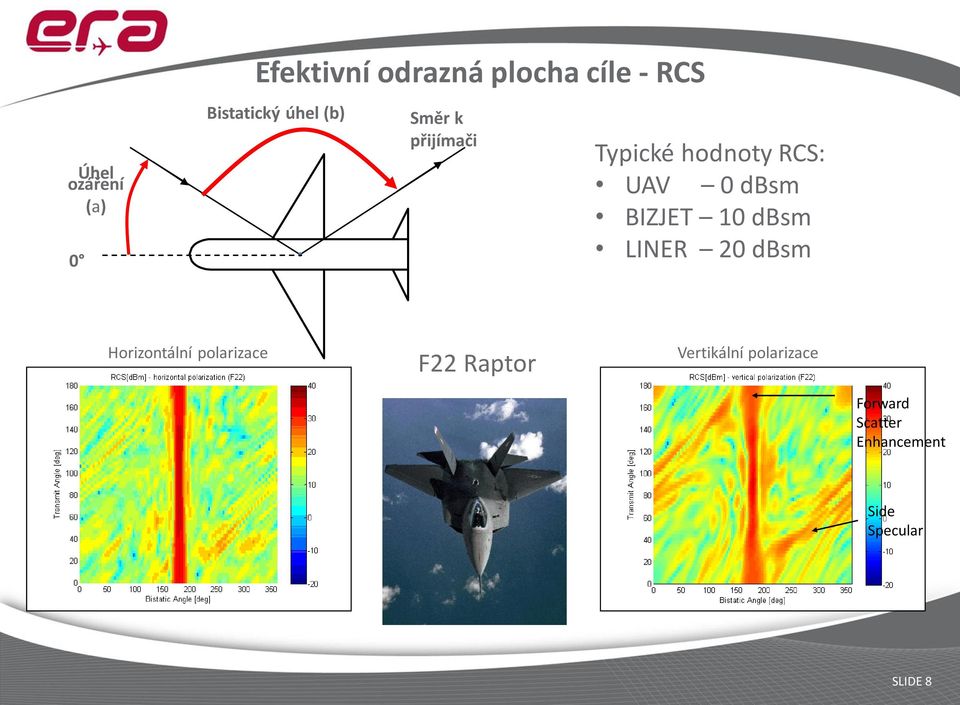

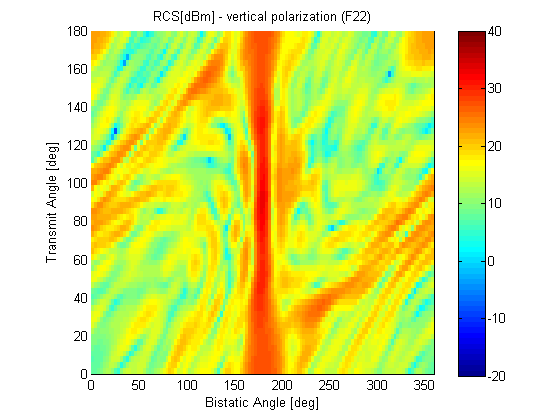

8 Úhel ozáření (a) 0 Efektivní odrazná plocha cíle - RCS Bistatický úhel (b) Směr k přijímači Typické hodnoty RCS: UAV 0 dbsm BIZJET 10 dbsm LINER 20 dbsm Horizontální polarizace F22 Raptor Vertikální polarizace Forward Scatter Enhancement Side Specular SLIDE 8

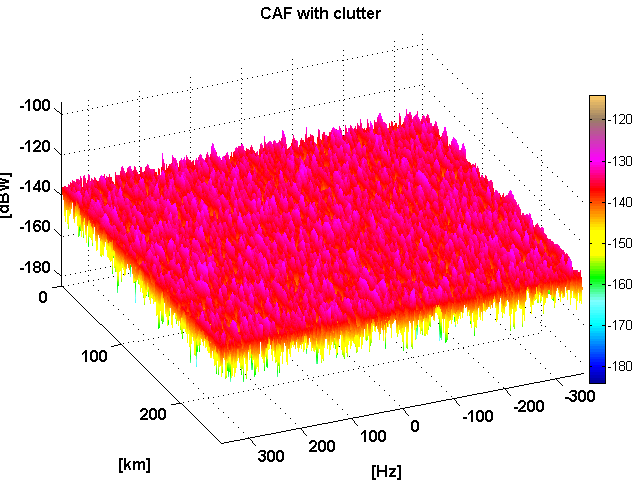

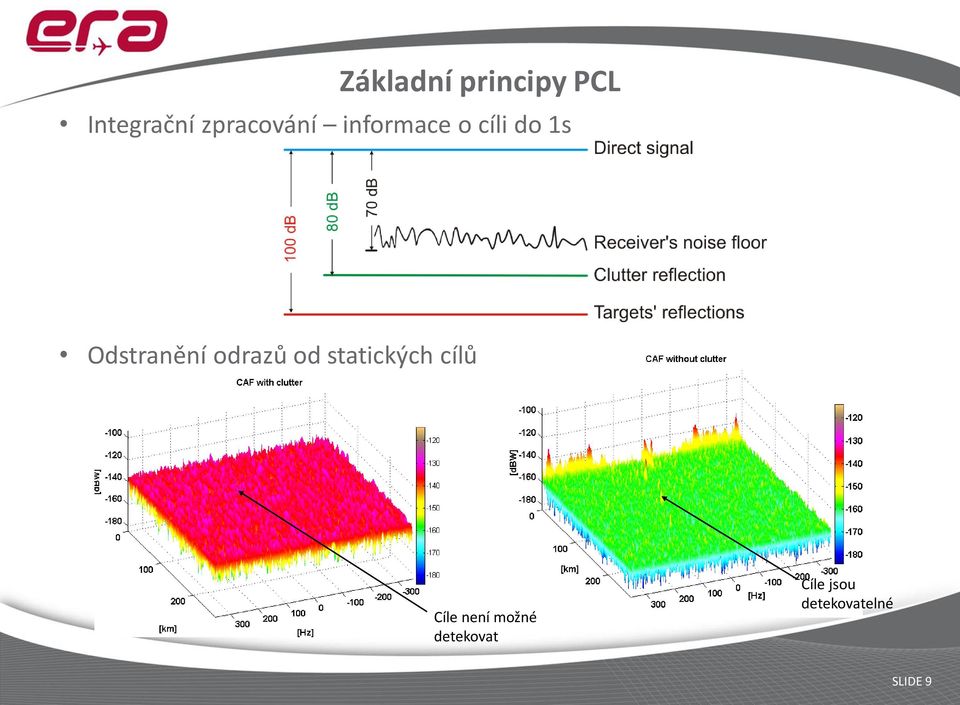

9 Základní principy PCL Integrační zpracování informace o cíli do 1s Odstranění odrazů od statických cílů Cíle není možné detekovat Cíle jsou detekovatelné SLIDE 9

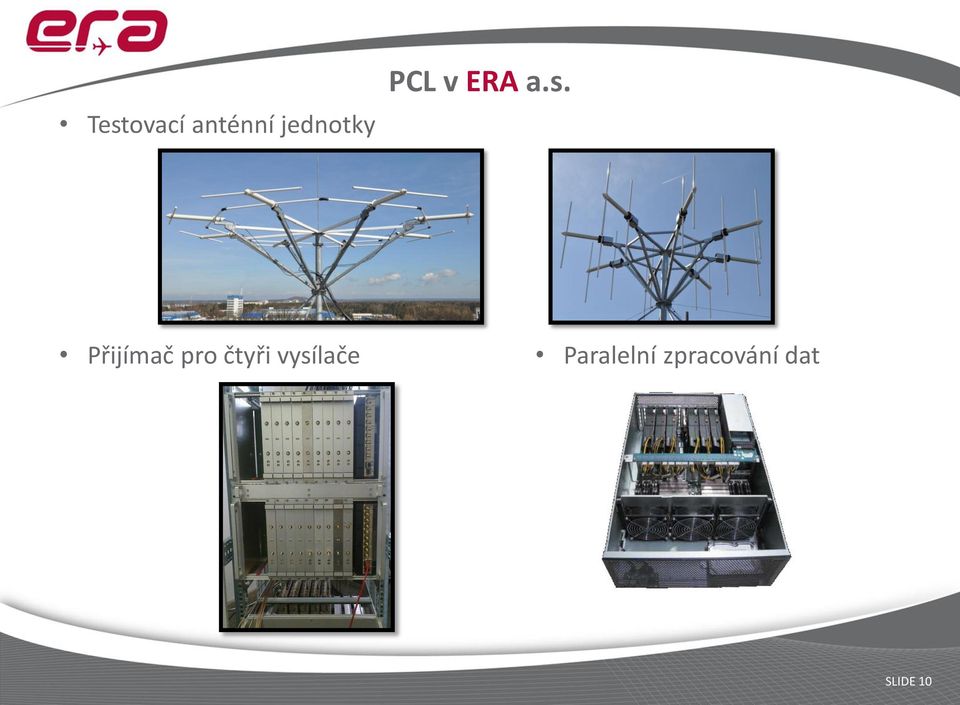

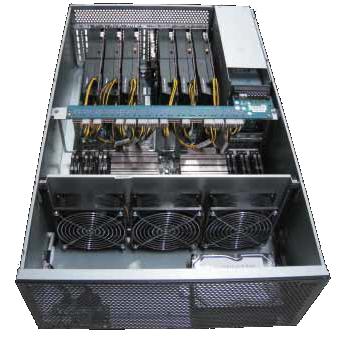

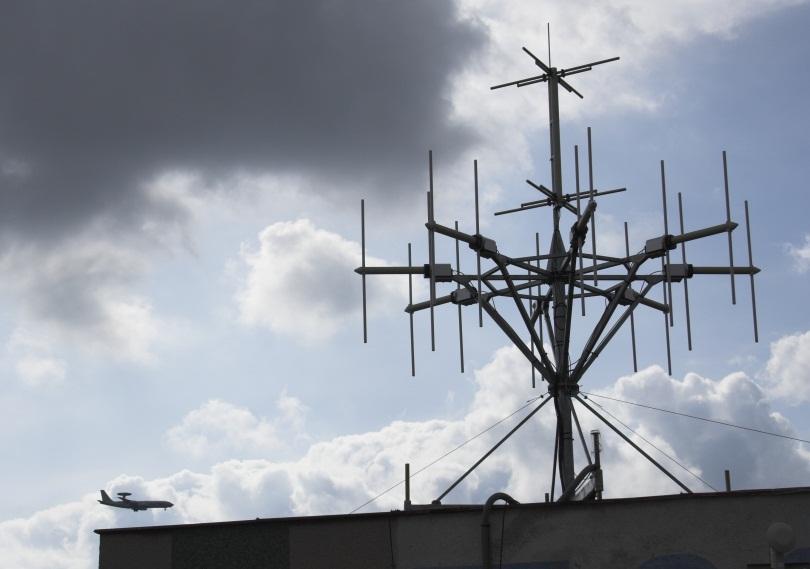

10 Testovací anténní jednotky PCL v ERA a.s. Přijímač pro čtyři vysílače Paralelní zpracování dat SLIDE 10

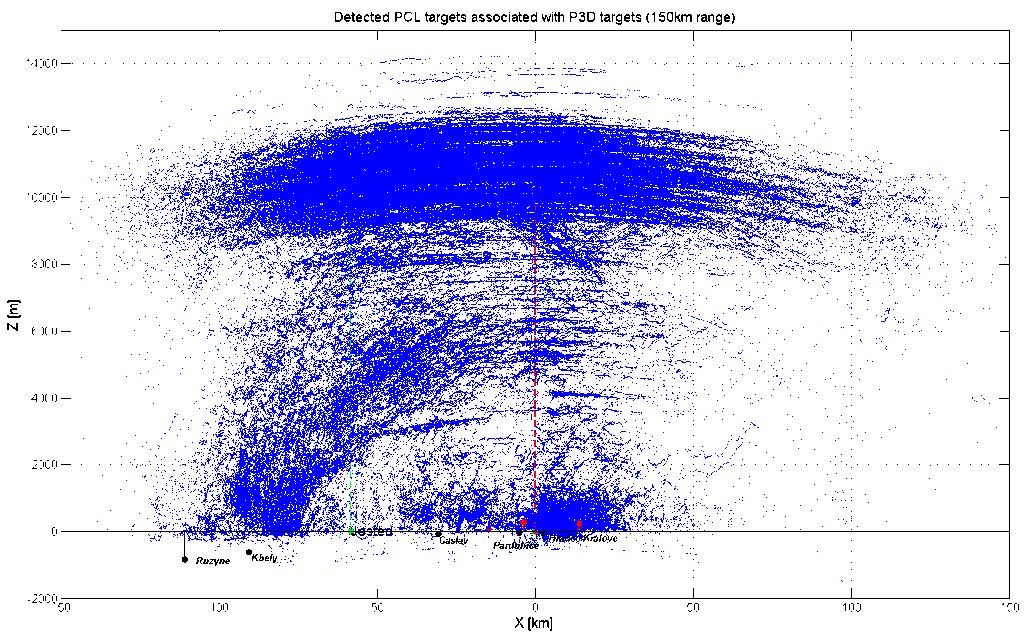

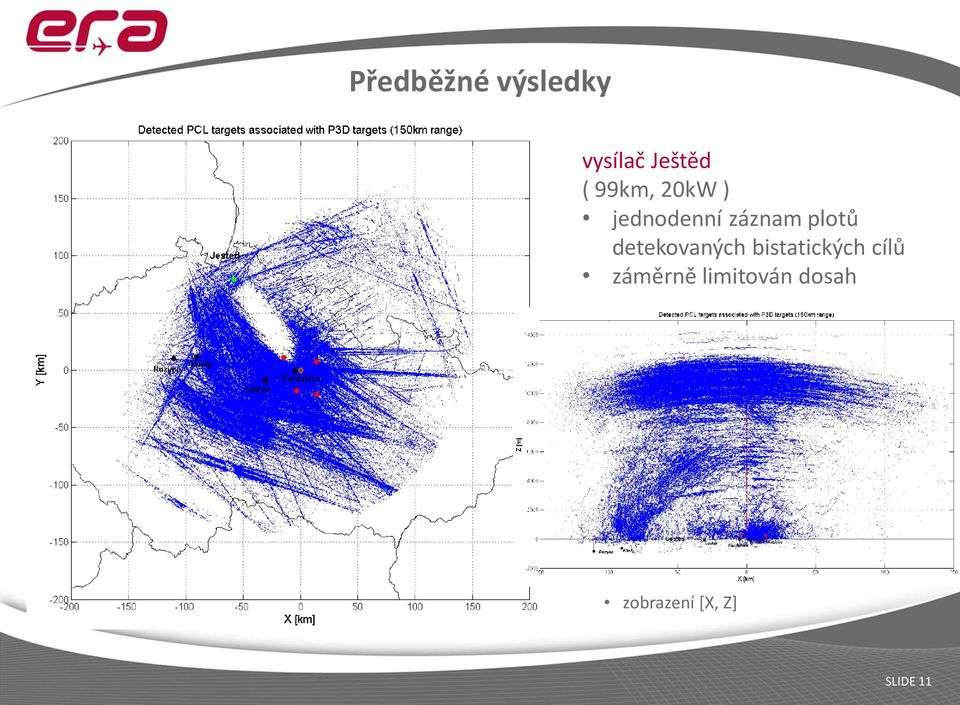

11 Předběžné výsledky vysílač Ještěd ( 99km, 20kW ) jednodenní záznam plotů detekovaných bistatických cílů záměrně limitován dosah zobrazení [X, Z] SLIDE 11

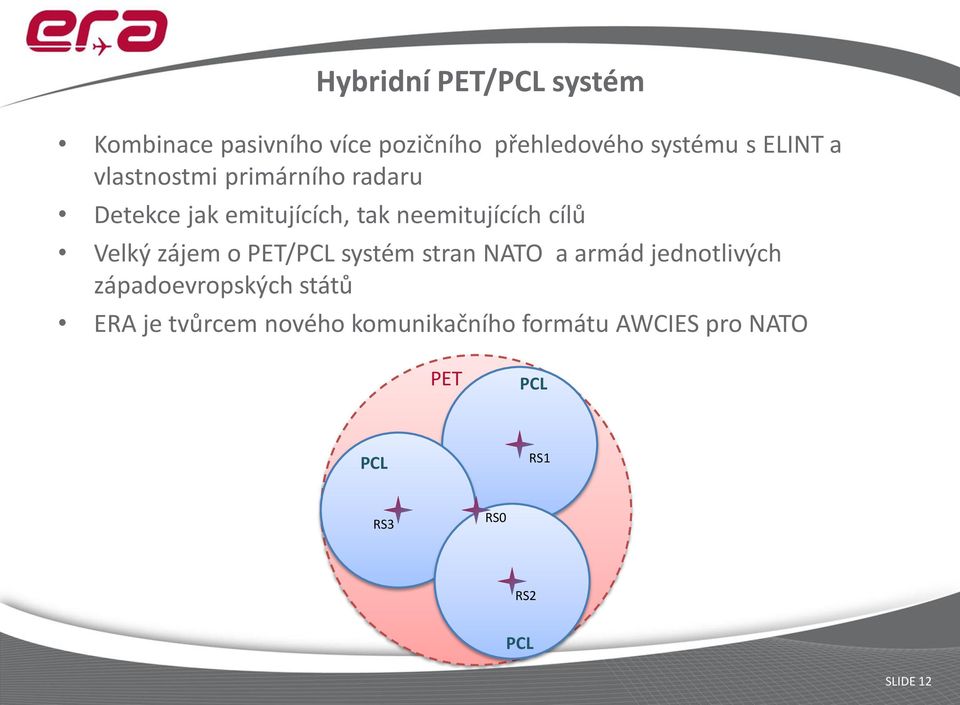

12 Hybridní PET/PCL systém Kombinace pasivního více pozičního přehledového systému s ELINT a vlastnostmi primárního radaru Detekce jak emitujících, tak neemitujících cílů Velký zájem o PET/PCL systém stran NATO a armád jednotlivých západoevropských států ERA je tvůrcem nového komunikačního formátu AWCIES pro NATO PET PCL PCL RS1 RS3 RS0 RS2 PCL SLIDE 12

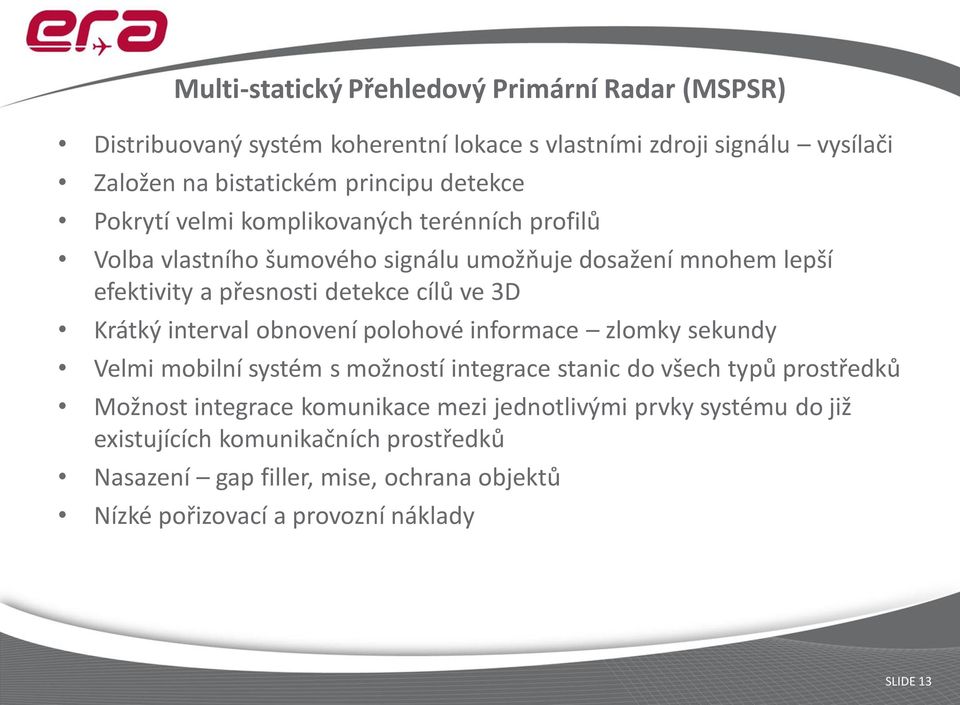

13 Multi-statický Přehledový Primární Radar (MSPSR) Distribuovaný systém koherentní lokace s vlastními zdroji signálu vysílači Založen na bistatickém principu detekce Pokrytí velmi komplikovaných terénních profilů Volba vlastního šumového signálu umožňuje dosažení mnohem lepší efektivity a přesnosti detekce cílů ve 3D Krátký interval obnovení polohové informace zlomky sekundy Velmi mobilní systém s možností integrace stanic do všech typů prostředků Možnost integrace komunikace mezi jednotlivými prvky systému do již existujících komunikačních prostředků Nasazení gap filler, mise, ochrana objektů Nízké pořizovací a provozní náklady SLIDE 13

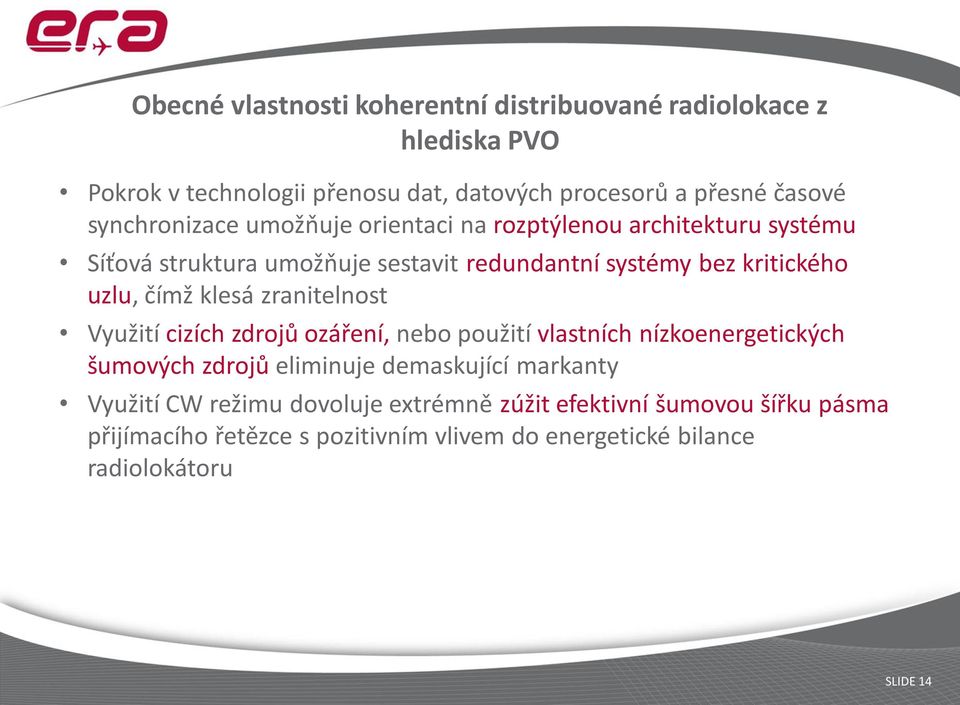

14 Obecné vlastnosti koherentní distribuované radiolokace z hlediska PVO Pokrok v technologii přenosu dat, datových procesorů a přesné časové synchronizace umožňuje orientaci na rozptýlenou architekturu systému Síťová struktura umožňuje sestavit redundantní systémy bez kritického uzlu, čímž klesá zranitelnost Využití cizích zdrojů ozáření, nebo použití vlastních nízkoenergetických šumových zdrojů eliminuje demaskující markanty Využití CW režimu dovoluje extrémně zúžit efektivní šumovou šířku pásma přijímacího řetězce s pozitivním vlivem do energetické bilance radiolokátoru SLIDE 14

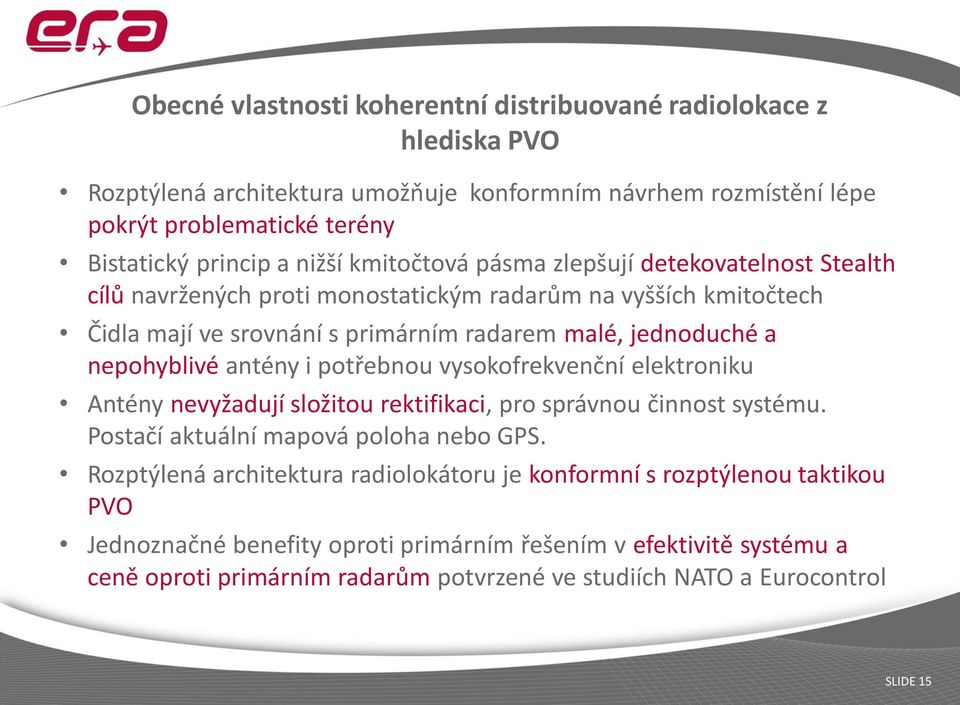

15 Obecné vlastnosti koherentní distribuované radiolokace z hlediska PVO Rozptýlená architektura umožňuje konformním návrhem rozmístění lépe pokrýt problematické terény Bistatický princip a nižší kmitočtová pásma zlepšují detekovatelnost Stealth cílů navržených proti monostatickým radarům na vyšších kmitočtech Čidla mají ve srovnání s primárním radarem malé, jednoduché a nepohyblivé antény i potřebnou vysokofrekvenční elektroniku Antény nevyžadují složitou rektifikaci, pro správnou činnost systému. Postačí aktuální mapová poloha nebo GPS. Rozptýlená architektura radiolokátoru je konformní s rozptýlenou taktikou PVO Jednoznačné benefity oproti primárním řešením v efektivitě systému a ceně oproti primárním radarům potvrzené ve studiích NATO a Eurocontrol SLIDE 15

16 Děkuji za pozornost SLIDE 16
