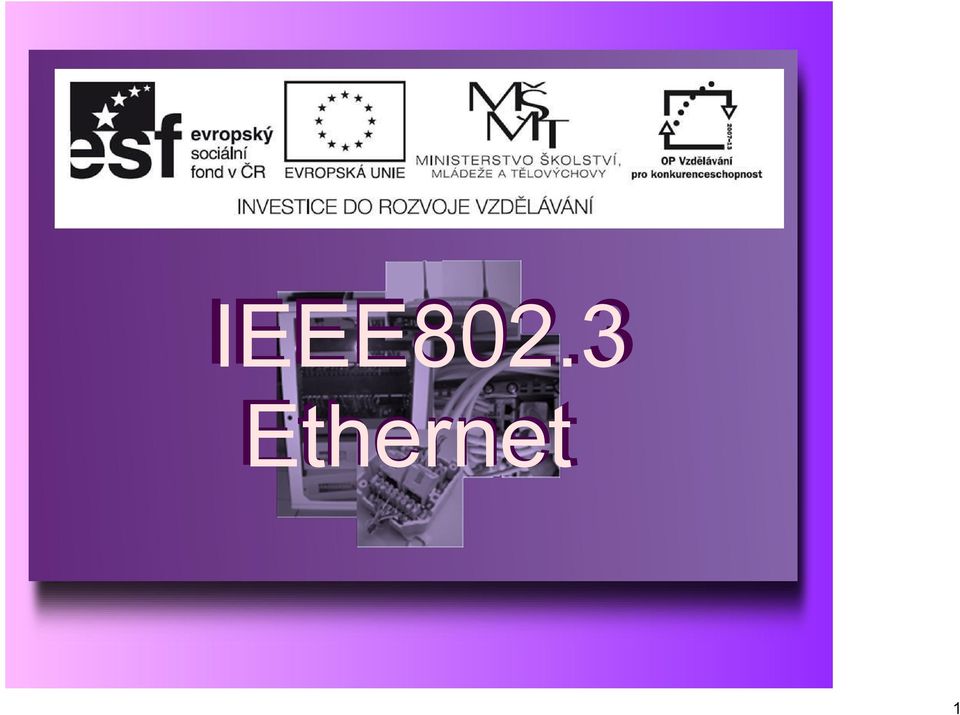

1 IEEE802.3 Ethernet Ethernet 1

2 Předmět: Téma hodiny: Třída: Počítačové sítě a systémy IEEE802.3 Ethernet část IV. 3. a 4. ročník SŠ technické Autor: Ing. Fales Alexandr Software: SMART Notebook Obr. 1 Síťové prvky Ing. Fales Alexandr 2

3 Připomenutí: Obecně se mezi uživateli považují sítě IEE a sítě Ethernet a IEEE za zcela totožné, dokonce se IEEE často označuje ne zcela správně jako Ethernet. Pravdou však je že sítě IEEE a sítě Ethernet, ačkoliv používají stejnou přístupovou metodu ve smyslu přístupu k přenosovému prostředku a také stejnou přenosovou rychlost, jsou v zásadě neslučitelné, protože se liší formátem rámce. Samozřejmě lze lokální sítě (LAN) typu IEEE a lokální sítě typu Ethernet propojovat pomocí mostů a přepínačů, což je transparentně řešeno vůči připojeným počítačovým stanicím. 3

4 Připomenutí: V technologiích Ethernetu se užívají 3 kabely: 1) koax koaxiální kabel 2) TP kroucená dvoulinka (UTP, ScTP, STP) 3) FO optický kabel (SMF, MMF) V současných specifikacích se již koaxiální kabely nepoužívá, jde o starší typy Ethernetu, dnes se běžně setkáváme s kabeláží UTP kategorie 6. Optické kabely jsou na páteřních sítích či se s nimi můžeme setkat při propojování budov mezi sebou. 4

5 Koax: Koaxiální kabel "coax" (Common Axis), jde o první používaný kabel v počítačových sítích, jeho význam byl v dobách 10 Megabit Ethernetu v topologiích typu Sběrnice (Bus). Dnes se s ním setkáváme v měřících systémech, anténních svodech a dále pro rozvod signálu kabelové televize a Internetu po kabelové televizi. Kabel je nejčastěji ukončen konektorem bajonetového typu BNC (Bayonet Neill Concelman). Samotný kabel pak musí být ukončen buď v počítači či jiném zařízení nebo ho musí zakončovat ukončovací člen terminátor. K získání odbočky pro připojení PC stanice či jiného zařízení se používá T konektor a k prodloužení koaxiálního kabelu slouží I konektor. 5

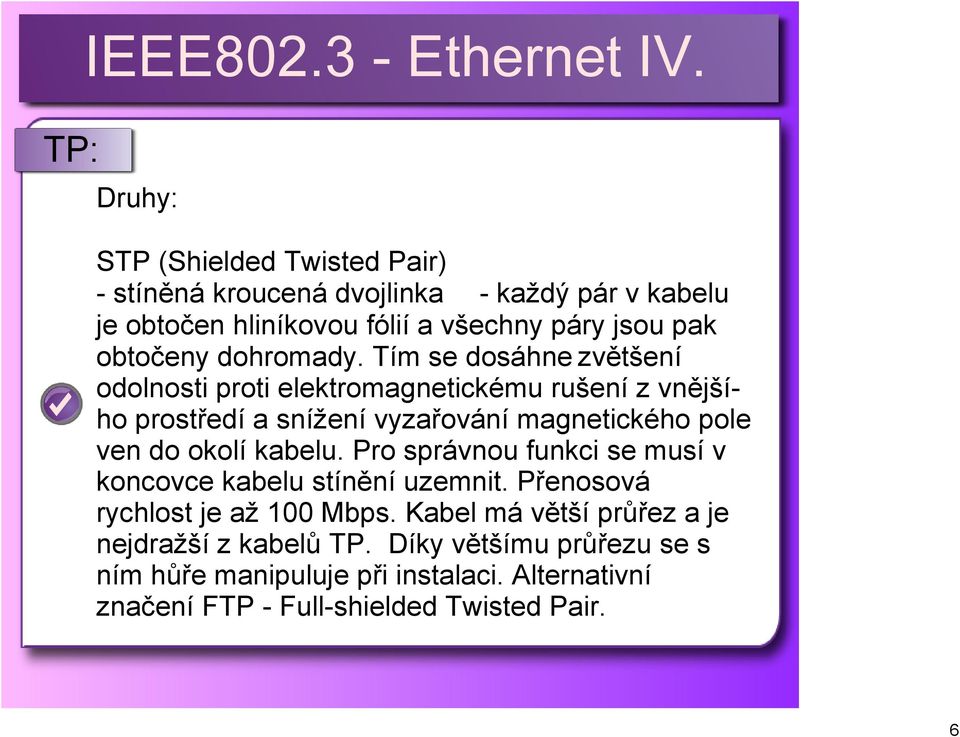

6 TP: Druhy: STP (Shielded Twisted Pair) stíněná kroucená dvojlinka každý pár v kabelu je obtočen hliníkovou fólií a všechny páry jsou pak obtočeny dohromady. Tím se dosáhne zvětšení odolnosti proti elektromagnetickému rušení z vnějšího prostředí a snížení vyzařování magnetického pole ven do okolí kabelu. Pro správnou funkci se musí v koncovce kabelu stínění uzemnit. Přenosová rychlost je až 100 Mbps. Kabel má větší průřez a je nejdražší z kabelů TP. Díky většímu průřezu se s ním hůře manipuluje při instalaci. Alternativní značení FTP Full shielded Twisted Pair. 6

7 TP: ScTP (Screened Twisted Pair) částečně stíněná kroucená dvojlinka stínění je provedeno pouze kolem celého kabelu (všech párů dohromady). Přenosová rychlost je až 100 Mbps. Má menší průřez než STP. Alternativní značení FTP Foil Twisted Pair. UTP (Unshielded Twisted Pair) nestíněná kroucená dvojlinka tento TP kabel je kompletně bez stínění. Má z kabelů TP nejmenší průměr a je nejlevnější. Nemusí se zemnit. Bohužel má vyšší citlivost na elektromagnetické rušení. Přenosová rychlost je až 10 Gbps. Nejpoužívanější. 7

8 Optický kabel: Optický kabel "fiber optic " FO datové signály (informace) jsou přenášeny prostřednictvím světla. Pro svoji funkci vyžaduje optický vysílač světelného paprsku (laser a infra LED dioda) a optický přijímač (fotodioda a jiné detektory). Optický kabel se skládá z jednoho nebo více optických vláken. Liší se ve svých rozměrech, složení, použitých vlnových délkách světla, uložení a aplikaci. Data se přenáší v infračerveném spektru, kdy "1" je světlo a "0" pauza. Světlo použité pro přenos dat v optickém kabelu sice není ve viditelné oblasti, ale i přesto může vážným způsobem poškodit zrak, proto se nikdy nedíváme do koncovky optického kabelu (vlákna). 8

9 Optický kabel typy: Mnohovidové (MMF multi mode fiber) více vidů (světelných paprsků), menší vzdálenost do stovek metrů, levnější, snazší manipulace, vhodný pro LAN, označení vlákna 50/125 a 62,5/125, má skokový index lomu, přenosová rychlost 1 Gbps. Jednovidové (SMF single mode fiber) jeden světelný paprsek, minimum ohybů a lomů, větší vzdálenost do desítek km, dražší, vhodný pro WAN, označení vlákna 9/125, přenosová rychlost 10 Gbps. Gradientní vlákno speciální druh MMF světelné paprsky se šíří rychleji a dorazí na konec vlákna prakticky ve stejný čas bez ohledu na délku uražené trasy, má plynulou změnu indexu lomu. 9

10 Konkretizujte jednotlivé kabely užívané v Ethernetu: Nad výsledky odborně diskutejte s vyučujícím. 10

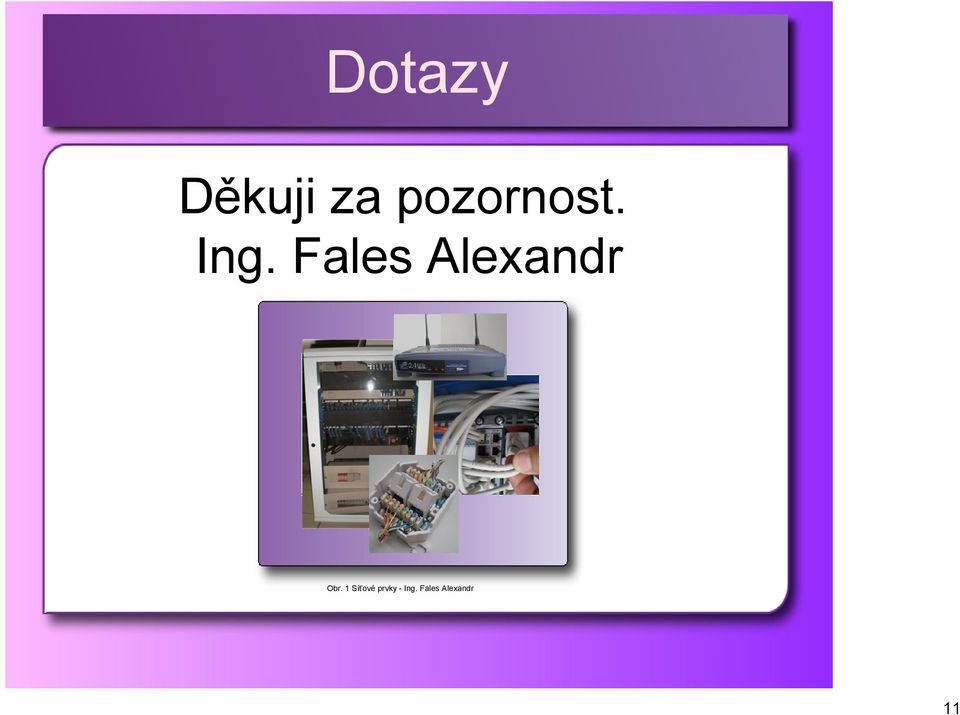

11 Dotazy Děkuji za pozornost. Ing. Fales Alexandr Obr. 1 Síťové prvky Ing. Fales Alexandr 11

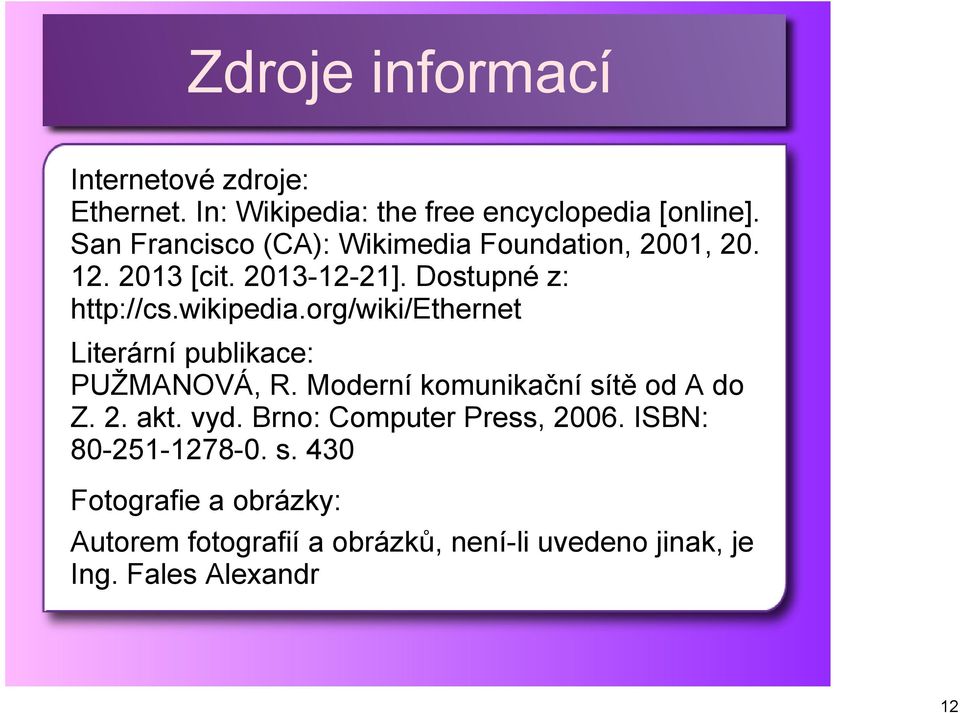

12 Zdroje informací Internetové zdroje: Ethernet. In: Wikipedia: the free encyclopedia [online]. San Francisco (CA): Wikimedia Foundation, 2001, [cit ]. Dostupné z: Literární publikace: PUŽMANOVÁ, R. Moderní komunikační sítě od A do Z. 2. akt. vyd. Brno: Computer Press, ISBN: s. 430 Fotografie a obrázky: Autorem fotografií a obrázků, není li uvedeno jinak, je Ing. Fales Alexandr 12
