3 Obsah 1. Výklad elektromagnetické vlnění 2. Pracovní listy 3. Řešení 4. Zdroje informací

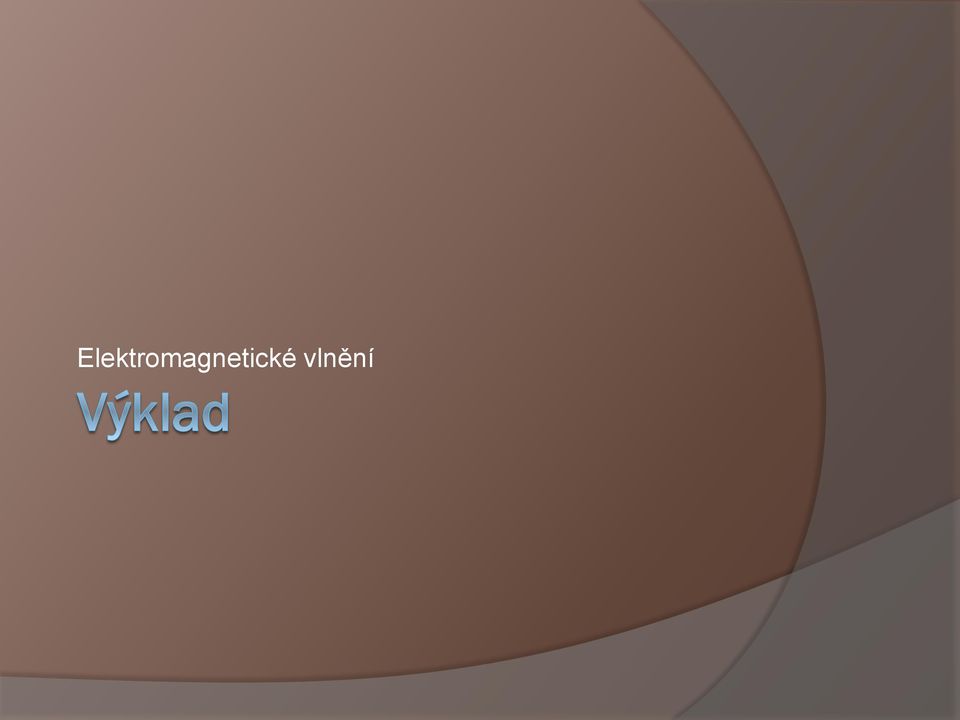

4 Elektromagnetické vlnění

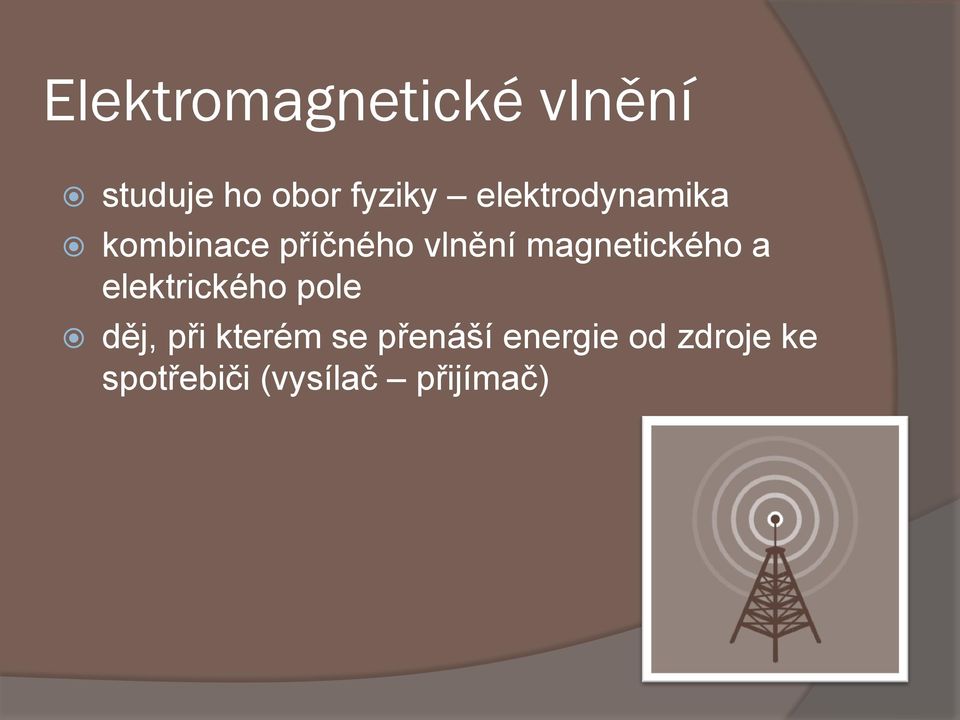

5 Elektromagnetické vlnění studuje ho obor fyziky elektrodynamika kombinace příčného vlnění magnetického a elektrického pole děj, při kterém se přenáší energie od zdroje ke spotřebiči (vysílač přijímač)

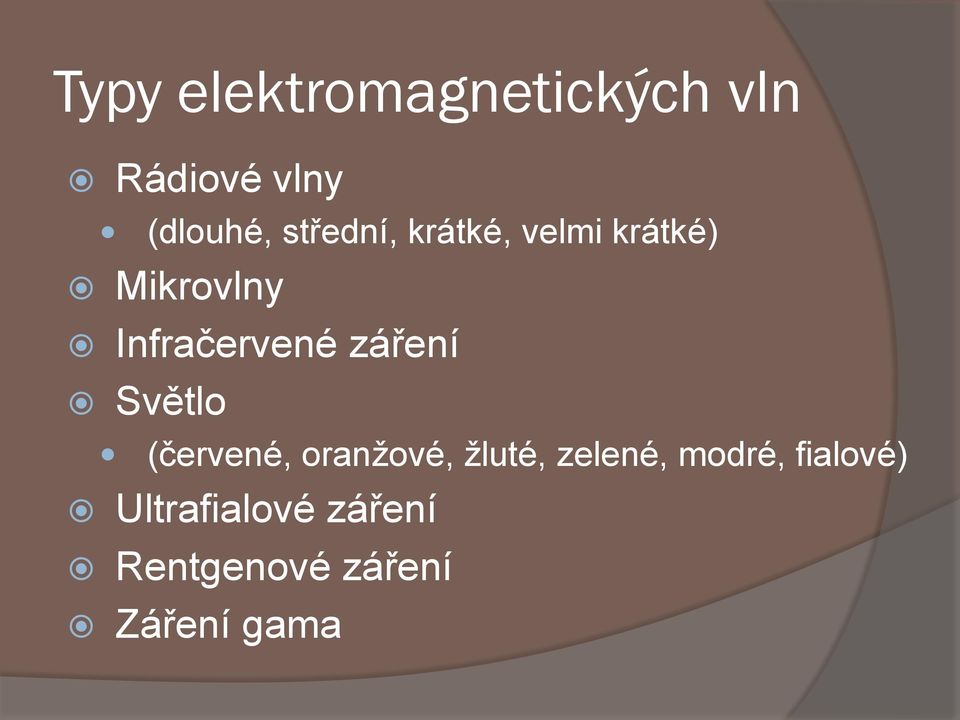

6 Typy elektromagnetických vln Rádiové vlny (dlouhé, střední, krátké, velmi krátké) Mikrovlny Infračervené záření Světlo (červené, oranžové, žluté, zelené, modré, fialové) Ultrafialové záření Rentgenové záření Záření gama

7 Radiové vlny cesta signálu probíhá od vysílače (vysílá vlny) k přijímači (anténě) šíří se nejen vzduchem, ale i vakuem Dělení: DV (LW) dlouhé vlny délka 1 2 km SV (MW) střední vlny délka m KV (SW) krátké vlny délka m VKV (FM, UKV) velmi krátké vlny délka 1 15 m čím kratší vlnová délka, tím více informací do ní můžeme zakódovat (kvalitnější signál)

8 Mikrovlny Centimetrové vlny a kratší pásmo s frekvencí od 3 GHz až 300 GHz blíží vlastnostem šíření světla za překážkami se vytváří ostré stíny. Útlum způsobuje výstavba domů nebo jiných výškových staveb, i lesní porost, projevují se zde i vlivy počasí (při hustém dešti nebo mlze). družicová služba, družicový rozhlas a televize a pevná služba Využití: mikrovlnné trouby, mobilní telefony, GPS navigace

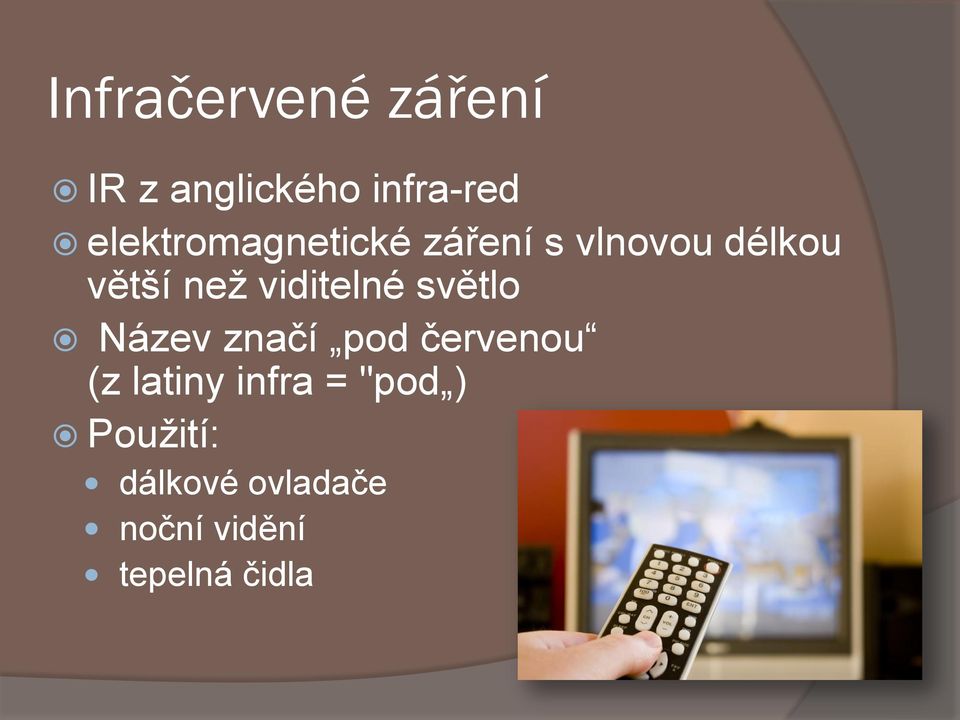

9 Infračervené záření IR z anglického infra-red elektromagnetické záření s vlnovou délkou větší než viditelné světlo Název značí pod červenou (z latiny infra = "pod ) Použití: dálkové ovladače noční vidění tepelná čidla

10 Světlo elektromagnetické záření o vlnové délce viditelné okem vlnění v rozmezí od infračerveného po ultrafialové. Tři základní vlastnosti světla svítivost (amplituda) barva (frekvence) polarizace (úhel vlnění) Studiem světla se zabývá optika Bez světla bychom nemohli vidět!

11 Ultrafialové záření elektromagnetické záření s vlnovou délkou kratší než viditelné světlo z biologického hlediska při vyšší intenzitě nebezpečné (rakovina kůže) zkratka UV (z angličtiny ultra violet) Využití: solária

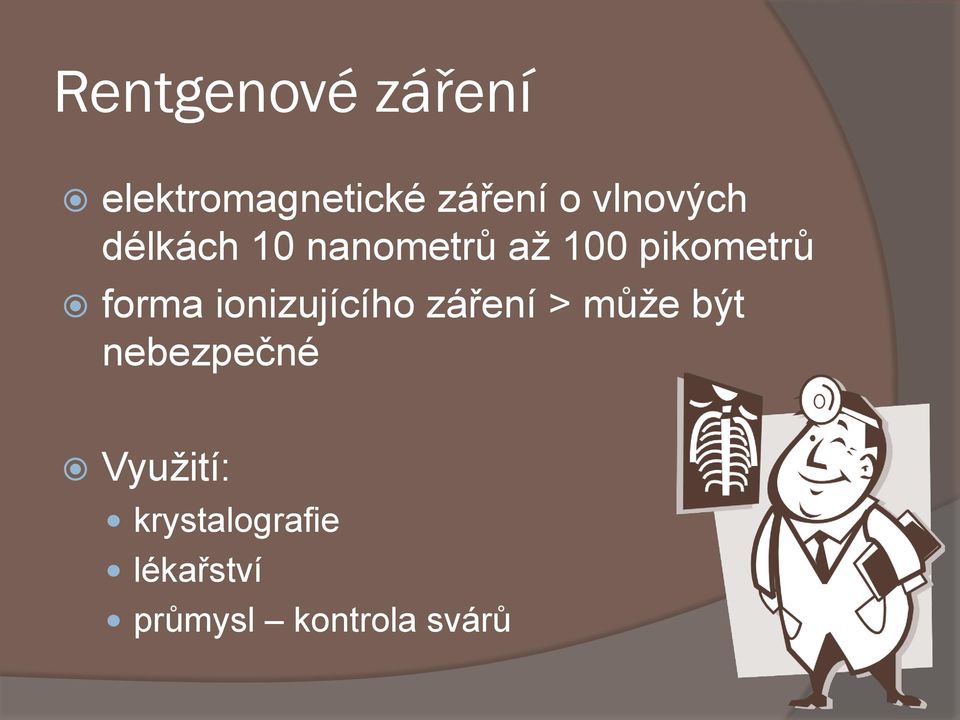

12 Rentgenové záření elektromagnetické záření o vlnových délkách 10 nanometrů až 100 pikometrů forma ionizujícího záření > může být nebezpečné Využití: krystalografie lékařství průmysl kontrola svárů

13 Záření gama vysoce energetické elektromagnetické záření vzniká při radioaktivních a jiných jaderných a subjaderných dějích druh ionizujícího záření (nebezpečné) do materiálů proniká lepe než záření alfa nebo záření beta

14

15 Test odpovězte 1. Jaký obor fyziky se zabývá elektromagnetickým vlněním?

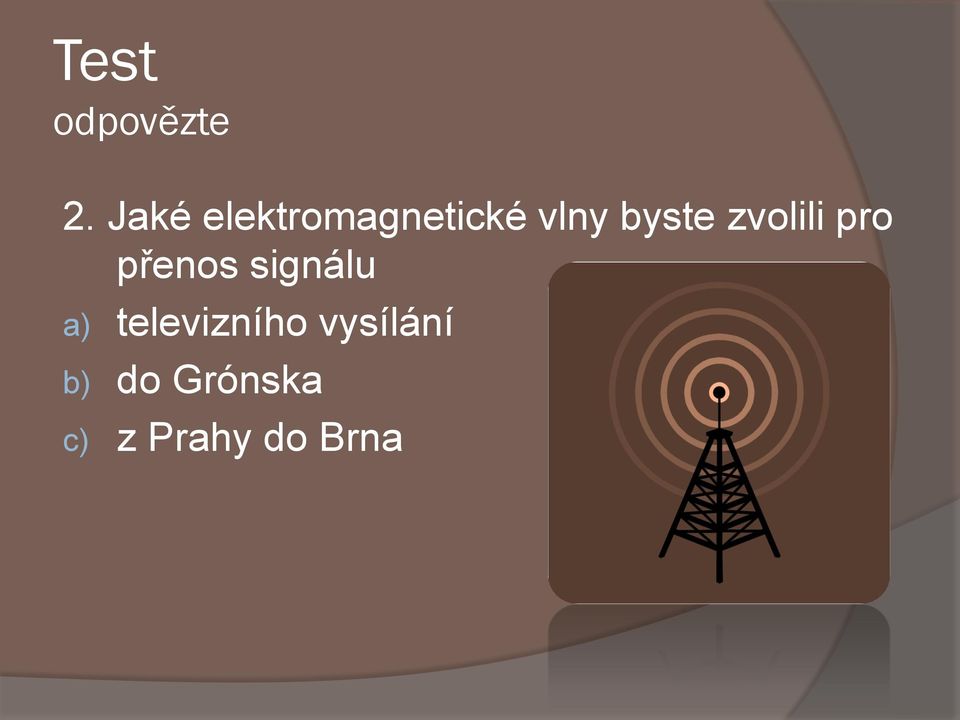

16 Test odpovězte 2. Jaké elektromagnetické vlny byste zvolili pro přenos signálu a) televizního vysílání b) do Grónska c) z Prahy do Brna

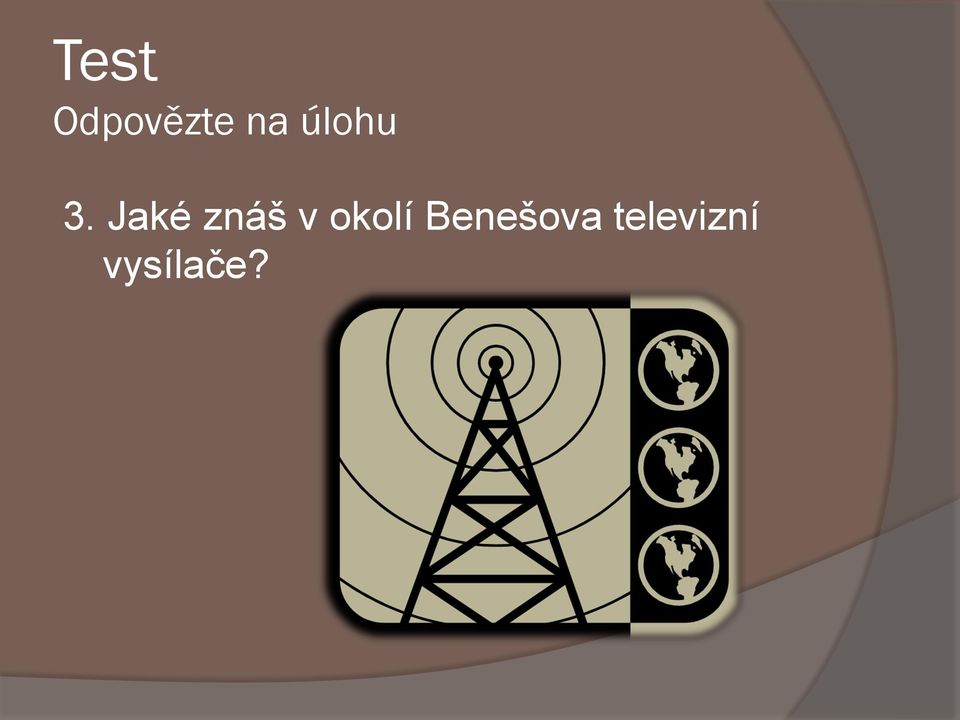

17 Test Odpovězte na úlohu 3. Jaké znáš v okolí Benešova televizní vysílače?

18 Test Odpovězte na otázku 4. Které elektromagnetické vlny se používají při používání GPS navigací?

19 Test Odpovězte na otázku 5. Jaká je nevýhoda při přenosu informací pomocí mikrovln?

20 Úkol odpovězte 6. Napište, kde se využívá infračervené záření

21 Úkol odpovězte 7. Jaké elektromagnetické vlnění se využívá v soláriích?

22 Úkol odpovězte 8. Napiš, v jakém oboru se využívá rentgenového záření včetně příkladů

23 Úkol odpovězte 9. Při jakých dějích vzniká záření gama?

24

25 Výsledky 1. elektrodynamika 2. a) VKV b) DV c) SV, KV 3. Mezivrata (Votice) Cukrák (Praha) Stráž (Pacov) 4. Mikrovnly 5. - za překážkami vzniká stín (není signál) - signál je rušen i vlivem počasí (hustý déšť) a lesními porosty 6. - dálkové ovladače - tepelná čidla - noční vidění 7. ultrafialové záření UV 8. lékařství snímky kostí snímky měkkých tkání průmysl kontrola svárů 9. hlavně při jaderných dějích

26

27 Zdroje informací ŠTOLL, I. Fyzika pro netechnické obory SOŠ a SOU. 1. vyd. Praha, Prometheus, spol s r. o., ISBN LEPIL, O, BEDNAŘÍK, M, HÝBLOVÁ, R. Fyzika pro střední školy vyd. Praha, Prometheus spol. s r. o., ISBN PAVLIS, Z. Vlastní materiály
