1 ľudia technológie riešenia ULTRAZVUKOVÝ DEFEKTOSKOP MODELOVEJ RADY EPOCH EPOCH XT Moderný, univerzálny ultrazvukový defektoskop EPOCH XT SlovCert spol.s r.o. Estónska 1/A, Bratislava, Tel.: (710), fax.: (183) Web: E mail:slovcert@slovcert.sk

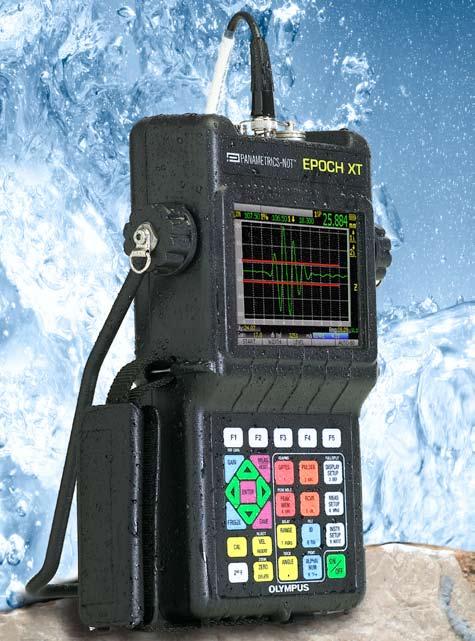

2 EPOCH XT je ľahký, výkonný a prenosný ultrazvukový defektoskop. Má vynikajúce vlastnosti, veľký dynamický rozsah, výbornú rozlišovaciu schopnosť, farebnú LCD obrazovkou a nové užívateľské rozhranie. EPOCH XT predstavuje novú úroveň u prenosných defektoskopov. V porovnaní s predošlými typmi prístrojov EPOCH XT ponúka vyšší výkon, odolnosť a vylepšenia pri jeho obsluhe. Kľúčové vlastnosti Prístrojová skrinka je utesnená v zmysle IP67 Prístroj je v súlade normy EN Elektronika prístroja riadi ako nábežnú tak aj odbežnú hranu vysielacieho impulzu, takže jeho šírku je možné precízne nastaviť podľa potreby napr. pre dosiahnutie výbornej rozlišovacej schopnosti pre chyby v blízkosti skúšobného povrchu ( malé mŕtve pásmo) alebo naopak, pre dosiahnutie čo najväčšej prenikavosti ultrazvukového zväzku Plne digitálny prijímač s veľkým dynamickým rozsahom a vynikajúcou funkciou vyrovnania vplyvu vzdialenosti (TVG) Mnohé prvky prístroja EPOCH XT sú buď úplne nové alebo v porovnaní s predchádzajúcou radou prístrojov EPOCH sú podstatne vylepšené. Je treba, aby sa s nimi operátor náležite oboznámil a vedel ich použiť. Pripojenie sond Voliteľný hardwarový I/O port Sklopná opierka prístroja Remienok na uchopenie Batériový priestor Kryt USB konektorov Možnosť upevnenia prístroja na popruhy Ochranu obrazovky IP 67 Enviromental Rating Digitálne filtre: širokopásmový, úzkopásmový a hornopriepustný 5 užívateľský definovateľných polí pre zobrazenie číselných hodnôt merania amplitúdy a času resp. vzdialenosti pomocou brány 1 a brány 2 Nová, rýchla metóda nastavenia parametrov zadávaných užívateľom Veľká interná pamäť (datalogger) pre záznamy z merania (A scany) a prístrojové nastavenia (setupy) dovoľujúca operátorovi použiť súbory so štruktúrou používanou u hrúbkomerov pri koróznom mapovaní. USB klient port na rýchlu obojsmernú komunikáciu s PC USB host port na pripojenie tlačiarne Strana2 Hardwarové I/O porty na výstup alarmov, vstup a výstup triggera a pripojenie enkodéra.

3 EPOCH XT široké softvérové vybavenie pre uľahčenie práce pri hodnotení nálezov. Nové vylepšené - NEW Advanced DAC/TVG Nové zabudovné AVG krivky - Onboard DGS/AVG B-SCAN ŠTANDARDNÉ FUNKCIE Dynamické DAC/TVG podľa ASME, ASME III, JIS, 20 80%, Užívateľské DAC a TVG definované tabuľkou Opakovacia frekvencia nastaviteľná od: 10 Hz do 1000 Hz Laditeľný obdĺžnikový vysielací impulz, energia pulzu 50V až 475V v kroku po 25V CSC, softvér na prepočet pre zakrivené plochy Kapacita pamäte identifikačných miest Zobrazovanie údajov pre obe brány Strana3 EPOCH XT ponúka bohatú výbavu v štandardnej dodávke, ale taktiež doplnkový softvér podľa potreby zákazníka. Výhodou ultrazvukových defektoskopou modelovej rady EPOCH je, že doplnkové funkcie sú v prístroji už predinštalované a ich oživenie je iba záležitosťou zadania príslušného licenčného kódu prístroj nemusí cestovať späť k výrobcovi! SOFTWARE, doplnkový Interface brána Táto brána sa dodáva ako voliteľná opcia. Umožňuje sledovanie (tracking) interface echa pri imerznom skúšaní. AWS Welding Rating Je to tzv. weld rating calculator vypočítavajúci tzv. D hodnotu pri hodnotení nálezu podľa normy AWS D1.1/D1.5. Zabudované DGS/AVG krivky Pre metódu DGS/AVG má prístroj zabudovanú knižnicu charakteristík množstva sond uľahčujúcu vytvorenie AVG krivky a hodnotenie defektov podľa nej. K štandardným filtrom viac ako 30 ďalších digitálnych filtrov B Scan

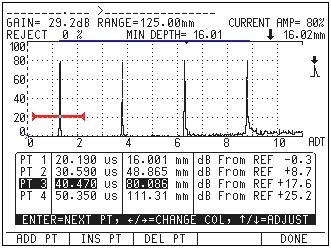

4 Nové vylepšené NEW Advanced DAC/TVG Čo je nové? DAC krivky sú dynamické Užívateľ si môže meniť zosilnenie a rozsah DAC krivky a TVG sú navzájom prepojené Užívateľské DAC Užívateľ si prispôsobí úrovne varovania. Nová 20 80% DAC kombinuje DAC a TVG Funkcia REF CORRECT TVG Tabuľka Podobná ako u modelu Operátor si môže úplne prispôsobiť nastavenia TVG. Funkcia DAC sa používa na vykreslenie tzv. DAC krivky predstavujúcej závislosť výšky echa určitého typu reflektora ( spravidla bočného valcového vývrtu) na dráhe ultrazvuku. Výška ech sa ako je známe mení v závislosti od dráhy ultrazvuku (vzdialenosti reflektora) následkom javov ako je útlm ultrazvuku v materiáli a divergencia ultrazvukového lúča vo vzdialenom poli. Účelom funkcie DAC je teda dostať na obrazovku krivku, ktorá zahrnuje tieto vplyvy na výšku ech. Po nakreslení DAC krivky chyby rovnakej veľkosti a podobného charakteru, t.j. s podobnou smerovou charakteristikou ako umelá chyba použitá na zostrojenie DAC krivky, vyvolajú echá dosahujúce úroveň DAC krivky. Ak je DAC krivka vytvorená v EPOCHu XT, vytvorí tento aj príslušné korekcie zosilnenia pre funkciu TVG. Funkcia TVG sa používa na kompenzovanie faktorov spôsobujúcich pokles výšky echa so vzdialenosťou reflektora, takže po jej zapnutí sa krivka DAC vyrovná do tvaru vodorovnej úsečky ( 80 %FSH). EPOCH XT dovoľuje po vytvorení DAC krivky prepínať na zobrazenie s aktívnou TVG. Užívateľ si môže prispôsobiť nastavenia pre DAC krivky podľa požiadaviek aplikácie. Funkcia DAC/TVG umožňuje vytvárať krivky DAC podľa ASME, ASME3 A JIS štandardu. Pri zapnutej DAC funkcii je stále možné meniť niektoré parametre, napríklad zosilnenie a rozsah. Nemôžete ale meniť napr. zero offset. Navyše funkcia DAC môže pracovať v tzv. móde 20% 80%, kedy sa automaticky upraví zosilnenie pre tú oblasť časovej základne, v ktorej by inak krivka DAC klesla pod 20% FSH, alebo by naopak presiahla 80%FSH. Funkciu TVG môže užívateľ zadať aj formou tabuľky. Tieto nové prvky plne vyhovujú i jedinečným, zriedkavým požiadavkam skúšania. Užívateľské DAC Cieľom tejto funkcie je vyhovieť predpisom vyžadujúcim rôzne variácie DAC kriviek K jednej základnej DAC krivke možno definovať tri ďaľšie krivky umiestnené od +6dB do 24dB voči základnej DAC krivke Funkcia REF CORRECT je prístupná Prechodové straty možno pridať k základnému zosilneniu TVG Tabuľka: Úplne nová funkcia u prístrojov EPOCH Rovnaká funkčnosť ako u pôvodnej TVG plus možnosť užívateľského pripôsobenia TVG bodov Umožňujú komplexnjšie TVG nastavenia pre skúšanie viacvrstvových častí Umožňujú vytvoriť TVG krivku pomocou AVG diagramu Nové % DAC: Mnohé predpisy vyžadujú, aby DAC bola v rozmedzí od 20% do 80% rastra obrzovky Na pokrytie celého nastaveného rozsahu časovej základne je preto obyčajne treba vytvoriť niekoľko súborov s DAC krivkou pri rôznom zosilnení Nová metóda využíva TVG na skokovú zmenu zosilnenia tak, aby DAC nebola mimo 20 80% FSH Tak je na obrazovke bez zmeny nastavenia zobrazený väčší dynamicý rozsah Korekcia prechodových strát a skúšobné zosilnenie možno použiť podľa potreby Strana4

5 Nové zabudovné AVG krivky Onboard DGS/AVG Účel: AVG metóda dovoľuje operátorovi porovnávať echo neznámej chyby s echom známeho reflektoru a to pre rôzne dráhy ultrazvuku. Čo je nové? Zabudovaná knižnica sond Panametrics NDT a Krautkramer AVG Interface Program už nie je pre nastavenie potrebný Nové AVG krivky sú k dipozícii pre celú radu EPOCH Zákaznícke nastavenia sa vytvárajú v GageView Pro AVG krivky sú dynamické Zosilnenie a Rozsah možno pri vyhodnocovaní indikácie meniť Knižnica sond: Rozdelená podľa typu sond (priame, uhlové, dvojité a zákaznícke sondy). Obsahuje 63 sond sériu Atlas od Panametrics NDT a sondy Krautkramer Zákaznická oblasť knižnice dovoľuje operátorovi nastaviť ďaľšie sodny pomocou GageView Pro Korekcia Zakrivenia Povrchu Curved Surface Correction (CSC) Účel: pri kontrole zakrivených plôch (potrubie), CSC funkcia prepočítava správny rozmer dĺžky kontrolovanej plochy Strana5

6 Fyzikálne vlastnosti Rozmery 277mm x150mm x 51mm x 71mm Váha 1.95 kg Obrazovka Typ Farebný LCD Obrazovka Rozmery 110mm x 79mm Obrazovka Rozlíšenie (Pixels) QVGA (320x240) PC Komunikácia USB Klientský Port Paralélny Výstup LEMO výstup, krytie IP67 Konektor pre sondy LEMO alebo BNC Klávesnica Anglická alebo Symboly Čas nabíjania batérie 2 hodiny Externá nabíjačka Voliteľné príslušenstvo Batérie Lithium Ion, NiMH, alebo Alkaline C Cells Batérie, výdrž až hodín pri Lithium Ion Predpis IP67 Softvérové vlastnosti Auto 80% AUTO XX% hodnotu výšky si obsluha môže navoliť Editácia parametrov X Value Korekcia Zobrazovanie na obrazovke Amplitúda a pre obe brány Hrúbka Peak Memory Peak Hold Softvérové opcie Vylepšené DAC/TVG DAC/TVG body 50 TVG Dynamika 100dB/usec, 110dB max Low, Nízka PRF a High, Vysoká PRF rozsah Hz, krok 10Hz Echo Echo mód CSC, prepočet na zakr.plochy AWS Voliteľné DGS/AVG Voliteľné Kapacita pamäte 10,000 identifikačných miest Rozšírenie pamäte možnosť rozšíriť pamäť cez USB drive PC Interface Program Voliteľné / GageView Pro Parametre Zosilnenie 110dB Vysielací pulz Negatívny pílový a štvorcový impulz s možnosťou ladenia Úzkopásmové filtre Digitálny Filter Opakovacia frekvencia 10Hz až 1000Hz s 10Hz krokovaním manuálnym alebo automatickým Rozlíšenie 0,01 mm Amplituda Rozlíšenie 0,25% Šírka pásma Širokopásmové nastavitelné MHz, MHz Receiver Filters Usmernenie Plná vlna, polvlna +, polvlna, vysokofrekvenčné Rozsah časovej základne mm Lupa Offset Nuly 0 až 750 usec Rýchlosť šírenia 635 až m/s Odrez šumu 0 80%, krok 1% Odčítanie Hĺbka, Amplituda, TOF pre každú bránu zvlášť Tlmenie 50,63,150,400 ohms Energia pulzu 50V až 475V v kroku po 25V Kalibrácia Auto Kalibrácia Alarmy Prekročenie prahu positive/negative alebo min.hĺbka Vstavaná pamäť Alphanumerická Strana6
