1 Elcometer NDT FD700+ & FD700DL+ Defektoskopické přístroje Tyto dva malé ruční defektoskopické přístroje řady FD700+ přináší nejpokročilejší dostupné funkce pro rychlou a přesnou detekci defektů v materiálu. Jsou ideální pro kontrolu svarů, testování výkovků i kompozitních materiálů. funkce TRIG pro lokalizaci defektů na povrchu i pod povrchem DAC pro zobrazení DAC křivek, které pomohou rozlišit velikost jakéhokoli defektu v libovolné hloubce funkce AWS pro automatické měření velikosti defektu v souladu se směrnicí o svařování AWS D1.1 AVG/DGS pro automatické měření velikosti defektu na základě údajů ze sondy, umožňuje uložit až 64 vlastních nastavení TCG (time corrected gain) zvyšuje zesílení se stoupající vzdáleností, aby byla zachována vyrovnaná citlivost pro stejný defekt z různých vzdáleností barevný VGA displej (320x240 pixelů), Výborně viditelsný i na slunci (AMOLED) měření velikosti defektu: DAC, AWS, TCG, DGS opakovací frekvence pulzu: nastavitelná - 8 až 333 Hz obnovovací frekvence displeje: nastavitelná, 60 a 120 Hz detekce: Z-Cross, Flank & Peak automatické nulování, rozpoznání sondy a teplotní kompenzace měření: velký počet režimů vhodných pro různá použití ukládání dat ve více formátech: alfanumerická mřížka a sekvenční l w/autoidentifier výdrž baterie až 12 hodin data lze stáhnout do software pro správu dat TRIG TRIG pro lokalizaci defektů na trasy impulsu, hloubky, vzdálenosti úhlovými sondami povrchu i pod povrchem.trigonometrické zobrazení povrchu a korekce zakřivení povrchu. Pro použití s DAC Distance amplitude correction vytváří křivky DAC, které uživatele informují o velikosti jakéhokoli efektu v libovolné hloubce. AWS

2 (American Weld Standard). Tato funkce provádí automatické měření velikosti defektu dle americké normy pro svařování AWS D1.1 TCG Time corrected gain Zvyšuje zesílení impulsu se zvyšující se vzdáleností pro dosažení stejné citlivosti pro stejný defekt z různých vzdáleností.. Zero Crossing Brána detekuje bok impulsu, ale měření proběhne na následujícím protnutí osy x. Nejčastější typ ultrazvukového měření. Flank Brána detekuje bok impulsu a změří jej právě v tomto bodě. Peak Brána detekuje průsečík impulsu se zobrazením A-scan a detekuje následující špičku signálu (v bodě, kdy přestane stoupat a začne klesat). Model a objednací číslo FD700+ & FD700DL+

3 Měření tloušťky materiálu Režimy zobrazení: číslicové zobrazení tloušťky materiálu průřez B-scan B-Scan s číslicovým zobrazením lineární grafické zobrazení tloušťka nátěru zobrazení A-Scan režimy detekce defektů Režim měření¹ Rychlost měření (měření tloušťky) manuální: scan lineární grafické zobrazení Rozsah měření² Přesnost měření² Rozlišení Rozsah kalibrace rychlosti Dodatečné funkce: režim vysokorychlostního scanu diferenciální režim režim signalizace při překročení mezních hodnot B-Scan: rychlost displeje Nastavení kalibrace Brány Tlumení Pulser type Zesílení Časování Záznam dat Možnosti kalibrace Rozpoznání sondy + Rectified, - Rectified, plná vlna (RF) TRIG, DAC, AWS, TCG, Zero Crossing, Flank, Peak PE, PETP (teplotní kompenzace), EE (ThruPaint ), EEV, CT (nátěr) & PECT 4 měření za sekundu 32 měření za sekundu 6 měření za sekundu PE: 0, mm PETP: 0, mm EE: 1,27-102mm EEV: 1,27 25,4mm CT: 0,01 2,54mm PECT: 0, mm PECT: 0,01 2,54mm ±0.01mm 0,01 mm ,000m/s nastavitelná rychlost displeje 6 přednastavených & 64 uživatelských nastavení, přenosné z/ do archivu v PC 3 plně nastavitelní brány: start, stop, šířka a práh nastavitelné; impedance pro optimální výkon sondy duální impulsní generátor (200 voltů) pro obdélníkové impulsy s nastavitelnou šířkou pulsu (špičatý, tenký, široký) a 50 V funkcí cut/boost pro vyšší průchodnost manuální, automatické řízení zesílení (AGC) rozsah 110dB s rozlišením 0,2dB velmi přesný 25MHz TCXO s 1 pulsem, 100MHz 8bit ultra nízký výkon 8 bit digitizer 8000 záznamů s A/B-scan & údaji o nastavení přístroje nátěr, materiál, min, max tloušťka sekvenční a tabulkové alfanumerická identifikace souborů OBSTRUCT pro označení nepřístupných míst jednobodová, dvoubodová, rychlostní, materiálová automaticky

4 Korekce V-dráhy automatická Nulování automaticky Defektoskopie Automatická kalibrace podélná (přímá), nebo příčná (úhlová) Typy sond jednoduchá kontaktní, dvojitá, zpožďovací a úhlová Tabulka rychlostí dle materiálu Podélné a příčné rychlosti pro nejrůznější materiály TRIG Trigonometrické zobrazení dráhy paprsku, hloubka, vzdálenost povrchu a korekce zakřivení povrchu. Pro použití s úhlovými sondami. DAC Lze zadat až 8 bodů pro digitální vykreslení křivky DAC. Reference -2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) db. Zobrazení amplitudy v %DAC, db, nebo %FSH AWS Automatické měření velikosti defektu dle normy pro svařování AWS D1.1 AVG / DGS Automatické měření velikosti defektu na základě dat sondy. Uložení až 64 vlastních nastavení DCG Time corrected gain. 50 db dynamický rozsah, 20 db per microsecond, až 8 bodů pro definici křivky Detekční režimy Zero Crossing, Flank a Peak Zmrazení displeje Na displeji zůstane tvar aktuální vlny Paměť pro maximální hodnotu Zachytí maximální hodnotu amplitudy P. R. F. 8 to 333Hz ve volitelných krocích (8, 16, 32, 66, 125, 250, 333Hz) Šířka pulzu 40 až 400 ns. volitelné kroky options 40, 80 & 400 ns (špičatý, tenký a široký) Frekvenční pásma FD700+ & FD700DL+: širokopásmové 1,8-19 MHz (-3dB). FD700DL+: Tři úzká pásma 2MHz, 5MHz, 10MHz Horizontální linearita +/- 0,4% FSW Vertikální linearita +/- 1% FSH Linearita zesilovače +/- 1 db Měření amplitudy 0 až 100% FSH, s 1% rozlišením Zpoždění 0-999in (25,375mm) rychlost v oceli Displej barevný 1/4 VGA AMOLED viditelná oblast 57,6 x 43,2mm Obnovovací frekvence displeje 120 Hz Jednotky (volitelné) mm / inch Podsvícení displeje nastavitelný jas Indikátor opakovatelnosti a stability Typ baterie 3 x AA alkalická Výdrž baterie (přibližná) 12 hodin Signalizace vybití baterie Režim šetření baterií auto Pracovní teplota -10 to 60ºC Rozměry 63,5 x 165,0 x 31,5mm Hmotnost (včetně baterií) 397 g Konstrukce přístroje Hliníkový plášť a utěsněná zakončení, voděodolná klávesnice

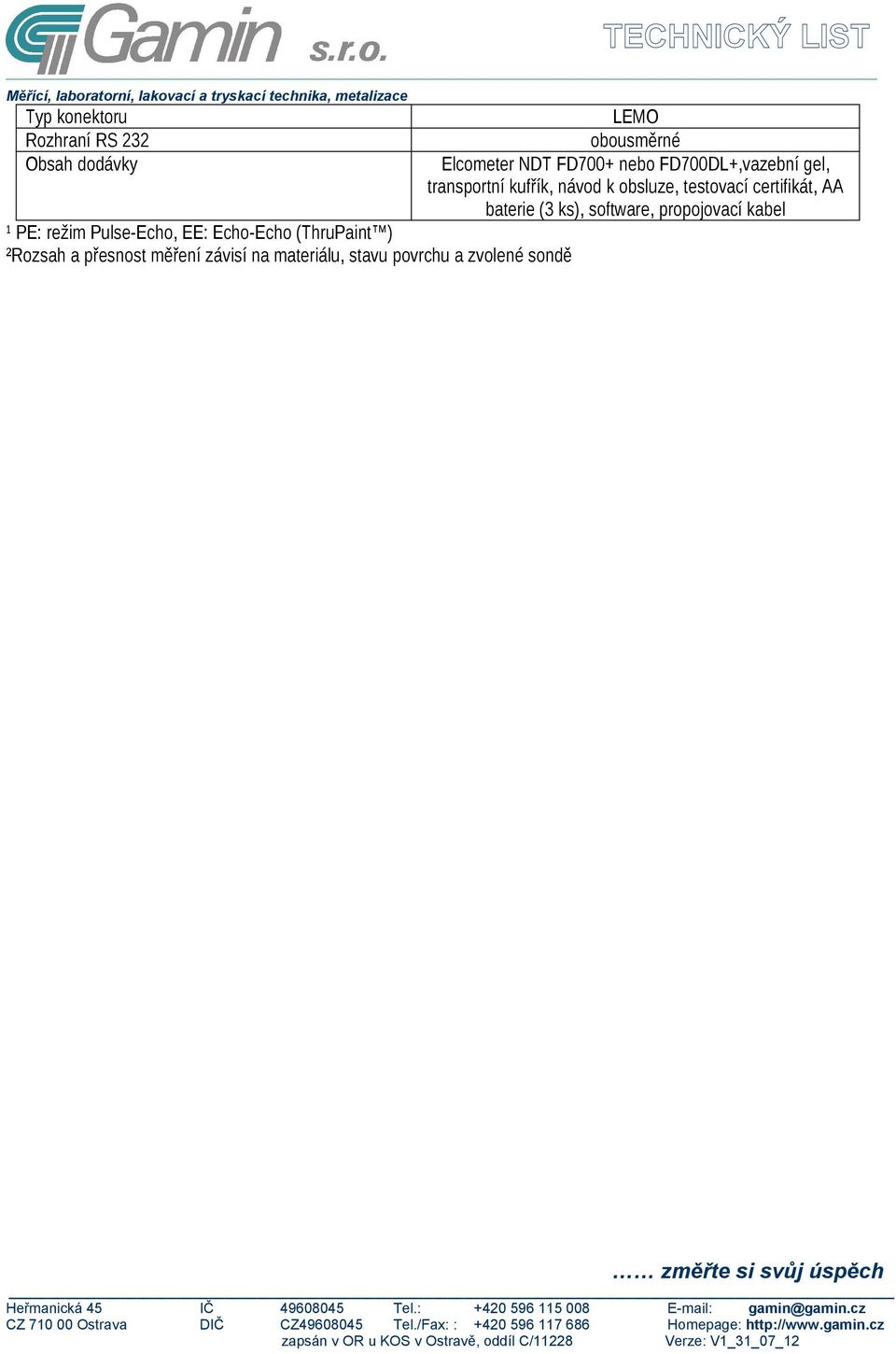

5 Typ konektoru Rozhraní RS 232 Obsah dodávky ¹ PE: režim Pulse-Echo, EE: Echo-Echo (ThruPaint ) ²Rozsah a přesnost měření závisí na materiálu, stavu povrchu a zvolené sondě LEMO obousměrné Elcometer NDT FD700+ nebo FD700DL+,vazební gel, transportní kufřík, návod k obsluze, testovací certifikát, AA baterie (3 ks), software, propojovací kabel
